Что такое трёхходовой клапан — виды и принцип работы. Жми!

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

Устройство

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе.

Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:

• корпус;
• шток с запорной шайбой или металлический шарик;
• гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

[advice]Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.[/advice]

Виды

Они различаются по способу управления.

Условно можно поделить на клапаны:

• с ручным управлением;
• с термоголовкой;
• с электроприводом;
• гидравлические;
• пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

[warning]Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.[/warning]

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

[advice]Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива.[/advice]

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

[warning]Совет специалиста: монтаж системы отопления в доме должны проводить квалифицированные исполнители.[/warning]

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:

• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

[advice]Совет от редакции: лучше такой сложный вопрос, как выбор клапана, доверить специалисту. От правильно сделанного выбора будет зависеть работоспособность системы отопления.[/advice]

По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Оцените статью: Поделитесь с друзьями!

Клапаны трехходовые || ГЕРЦ — официальный сайт HERZ Armaturen в России

	# Артикул: 1 7761 01 Трехходовый термостатический клапан ГЕРЦ CALIS-TS Трехходовые термостатические клапаны CALIS-TS c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,25	15
	# Артикул: 1 7761 02 Трехходовые термостатические клапаны CALIS-TS Трехходовый термостатический клапан ГЕРЦ CALIS-TS c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,25	20
	# Артикул: 1 7761 38 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,89	15
	# Артикул: 1 7761 39 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 35,56	20
	# Артикул: 1 7761 40 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 56,64	25
	# Артикул: 1 7761 41 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 58,31	32
	# Артикул: 1 7761 43 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан слева от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 36,28	15
	# Артикул: 1 7761 45 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан слева от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 37,31	20
	# Артикул: 1 7761 44 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан справа от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 36,28	15
	# Артикул: 1 7761 46 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан справа от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 37,31	20

Трехходовой клапан в системе отопления: назначение и правила монтажа

Здравствуйте!

Сегодня я расскажу о таком редко используемом элементе запорной арматуры отопительной системы, как терморегулирующий трехходовой клапан. К сожалению, в силу безграмотности многих так называемых мастеров это устройство нечасто встречается в быту. А ведь именно оно – один из столпов энергоэффективного отопления.

Предлагаю избавиться от дремучей невежественности и разобрать все плюсы и минусы трехходового термосмесительного клапана.

Что это такое и для чего он нужен

Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.

Назначение и область применения устройства

Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр.) не получится.

Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.

Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:

• Перенаправление (распределение) потоков теплоносителя.
• Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
• Защиту напольного покрытия от перегрева (в системах теплого пола).

С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

• Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
• Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

• Максимальное рабочее давление.
• Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана

Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):

1. Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
2. Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).

Внутри корпуса расположены:

1. Шток, обеспечивающий движение затворного механизма.
2. Запорный механизм (затвор).
3. 2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).

В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.

Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм. Его функции:

1. В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
2. В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.

Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:

1. В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
2. В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.

На заметку! Общий патрубок АВ ни в одном из вариантов не перекрывается, поэтому характеризуется постоянным гидравлическим режимом.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

1. Легкость влияния на температуру рабочей среды.
2. Практичность и энергоэффективность системы отопления.
3. Простой монтаж и обслуживание.
4. Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

• У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

• У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

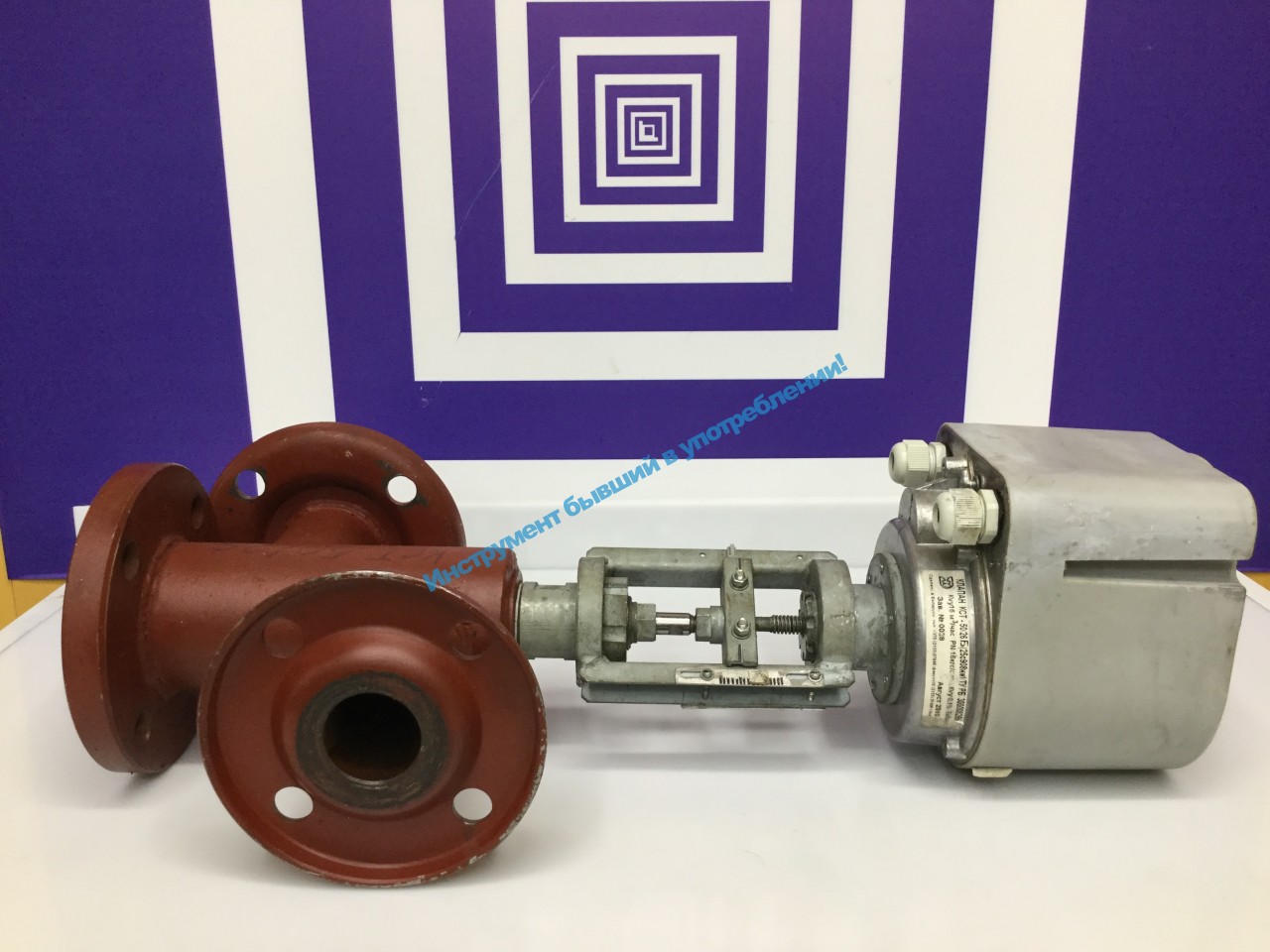

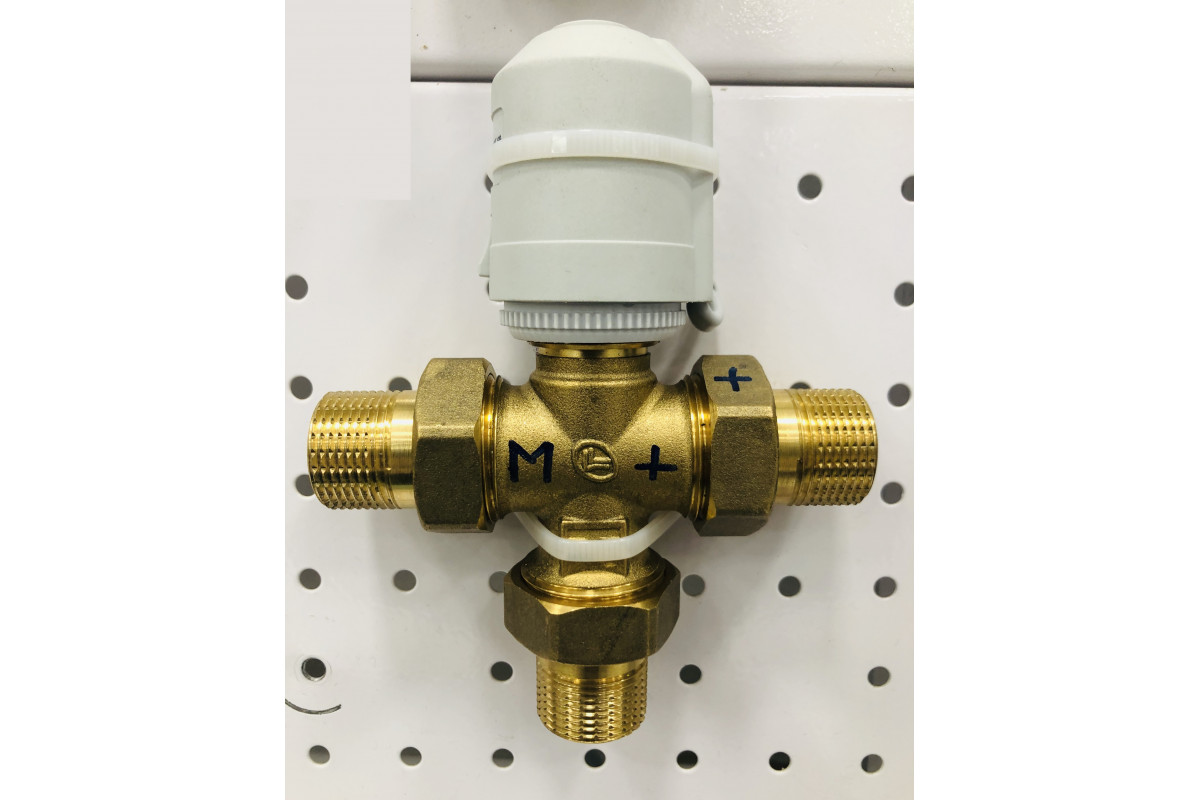

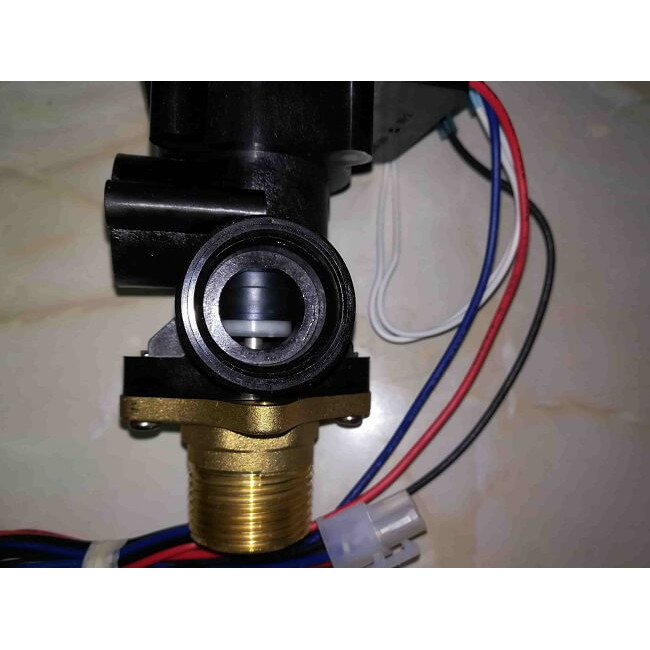

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

1. Материал, из которого он изготовлен.
2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
3. Интенсивность эксплуатации.
4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
5. Диаметр труб, к которым будет подсоединяться термоклапан.
6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

• Давление.
• Максимальная температура теплоносителя в месте монтажа клапана.
• Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.

Популярные производители трехходовых клапанов

Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:

• ESBE (Швеция).
• IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
• Danfoss (Германия).
• HERZ (Австрия).
• Valtec (Италия, Россия).

Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.

Сколько стоят трехходовые клапаны

Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.

Правила монтажа трехходовых клапанов

Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:

1. Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
2. Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
3. Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.

Место трехходового клапана в отопительном контуре

Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:

Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.

Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:

При установке следует соблюдать следующие правила:

1. Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
2. После термоклапана устанавливается еще один манометр.
3. Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
4. В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
5. На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
6. Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
7. В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.

Место трехходового клапана в системах водоснабжения

Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:

Частые ошибки и проблемы при установке трехходового клапана

1. Неверное подсоединение патрубков ведет к общему сбою системы отопления – перегреву котла, холодным радиаторам и т. д.
2. Несоблюдение рекомендуемых длин горизонтальных участков и углов наклона магистрали могут провоцировать образование воздушной пробки в приборе, его заклиниванию.
3. Пренебрежение установкой фильтрующего элемента приводит к заклиниванию затворного механизма и его быстрому износу.

Советы специалистов

При определенном подходе трехходовой термоклапан можно заменить конструкцией из двух двухходовых клапанов, настроенных на реверсивный режим работы: при открытии одного второй автоматически должен закрываться.

Заключение

Как видите, сделать отопление энергоэффективным нетрудно. А смонтировать клапан своими руками, опираясь на рекомендации изготовителя, может каждый, кто умеет орудовать гаечным ключом. Если же собственных навыков недостаточно, всегда можно обратиться за помощью к специалистам.

Удачи вам! И не забывайте подписываться на рассылку и делиться полезностями со своими друзьями и знакомыми в соцсетях. До новых встреч!

Трехходовые регулирующие клапаны Herz для систем отопления

Главная / Каталог товаров / Herz / Отопление / Терморегулирование / Клапаны трехходовые

Трехходовой регулирующий клапан специально создан для объединения двух различных потоков в один общий или переключения между ними. В системе водоснабжения такая арматура применяется, чтобы смешивать горячую и холодную воду. Трехходовой клапан для отопления используется с целью получения отдельного смесительного узла с постоянно стабильной заданной температурой циркуляции.

По конкретным функциям, выполняемым этим видом арматуры, можно выделить:

• трехходовой смесительный клапан. Он служит для создания потока с постоянной температурой и работает по следующему принципу. Из входных труб 1 и 2 поступает рабочая среда различных тепловых режимов, а клапан регулирует степень ее проходимости. В результате смешения получается новый поток уже заданной температуры. Такой клапан используется, например, для напольного отопления.
• трехходовой термостатический клапан. Он содержит в себе термостат, который реагирует на тепловые изменения и просто перекрывает один входной поток на время охлаждения определенного участка системы, при этом не оказывается никакого воздействия на второй вход и выход рабочей среды.
• трехходовой разделительный клапан. Его главная особенность состоит в возможности переключения потоков как между генераторами (например, водонагревателем и солнечной батареей), так и между потребителями тепла (например, контуром ГВС и отопительным контуром).

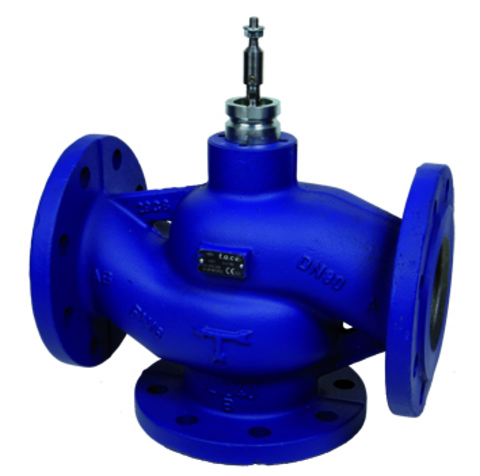

Клапан трехходовой фланцевый соединяется с трубами и арматурой с помощью специальных колец с отверстиями (фланцев). Кроме подобного способа для подключения арматуры есть еще муфтовый и приварочный. Иногда могут быть использованы сразу несколько типов на одном клапане.

Цена на трехходовой клапан с электроприводом выше, чем на модели без него. Он удобен тем, что регулирование осуществляется в автоматическом режиме, но главное – именно такая установка позволяет существенно повысить производительность всей системы. Если вы хотите купить трехходовый клапан, необходимо знать область его будущего применения и предполагаемые технические нагрузки. Наши консультанты помогут с подбором любой арматуры для ваших инженерных систем.

Showing 1–12 of 15 results

Сортировка по умолчаниюПо популярностиПо новизнеПо цене: по возрастаниюПо цене: по убыванию

Двухходовые и трехходовые краны, клапаны и вентили

Двухходовые и трехходовые краны, клапаны и вентили

Смесительные краны трех видов:

• трехходовые,
• четырехходовые,
• пятиходовые

Область применения двухходовых и трехходовых клапанов

Применяются для холодильных и отопительных систем в строительстве. Трехходовой вентиль применяется в качестве смесительного или распределительного устройства для непрерывного управления подачей воздуха, холодной воды, горячей воды или теплоносителя. Изделие может использоваться совместно с приводным (исполнительным) устройством, имеющим определенную характеристику (линейную, равнопроцентную или квадратичную).
Исполнительный узел не должен, как правило, монтироваться в положении, при котором возможно попадание влаги (например, ниже линии горизонта).
Трехходовые клапаны в основном используются как смесительные. Также применяются как переключающие и разделительные.
Четырехходовые клапаны применяются при теплоносителе высокой температуре на возврате в котел.

Принцип работы трехходового клапана

Состоит в том, что необходимая температура в системе создается благодаря пропорциональному подмешиванию холодного более холодного теплоносителя к горячему потоку от котла.
Принцип работы четырехходового клапана: клапан имеет двойную смесительную функцию- горячий теплоноситель смешивается с более холодным, поступающим к котлу. Тем самым мы поднимаем температуру теплоносителя на возврате в котел и продлеваем срок эксплуатации котла, так как снижаем вероятность появления низкотемпературной коррозии.

Область применения двухходовых и трехходовых клапанов:

качественное управление охлаждающими установками, а также радиаторными, напольными и другими системами отопления;
переключение или разделение потока, при этом важно убедиться, что номинальное давление, его перепад и расход находятся в допустимых пределах.

При необходимости получения высокой температуры обратной воды лучше выбрать четырехходовой клапан. Во всех других случаях используйте трехходовые клапаны.

---

Наши специалисты помогут Вам подобрать, а также смонтировать котельную, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

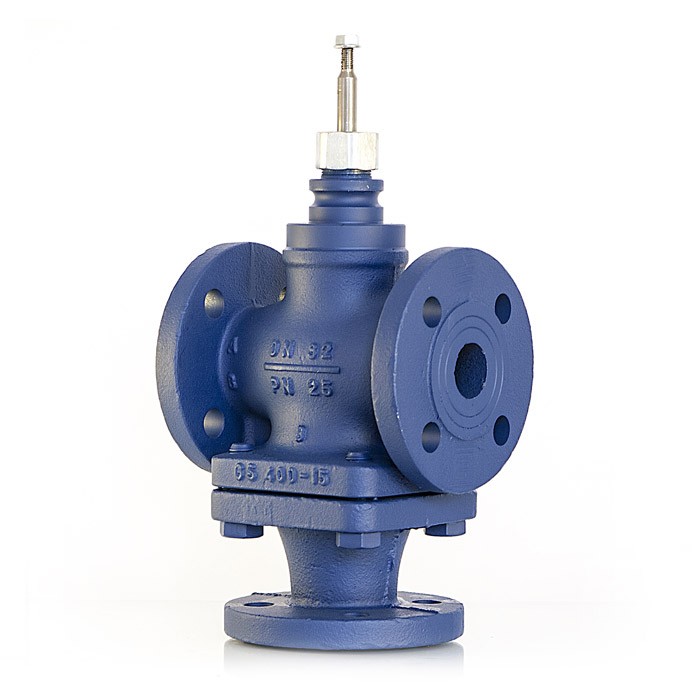

Клапаны трехходовые смесительные регулирующие КССР

Клапаны трехходовые КССР предназначены для смешивания двух рабочих сред, транспортируемых по трубопроводу при линейной характеристике регулирования.

Серия 100 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30 % водный раствор этиленгликоля с температурой до 150 °С и давлением до 1,6 МПа.

Технические характеристики

Клапаны смесительные с приводом REGADA (СЕРИЯ 100)
КCСР Корпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КCСР 1-15-ХХХ-1. 1100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6,5
	25	1,6 2,5 4,0 6,3 10	КCСР 1-25-ХХХ-1.1100-СЧ-1,6-1-150-У				160	8
	32	6,3 10 16	КCСР 1-32-ХХХ-1.1100-СЧ-1,6-1-150-У				180	8,5
	40	10 16 25	КCСР 1-40-ХХХ-1. 1100-СЧ-1,6-1-150-У				200	13
	50	10 16 25 32 40	КCСР 1-50-ХХХ-1.1200-СЧ-1,6-1-150-У				230	15,5
	65	25 32 40 63	КCСР 1-65-ХХХ-1.1200-СЧ-1,6-1-150-У				290	26,5
	80	40 63 100	КCСР 1-80-ХХХ-1.1200-СЧ-1,6-1-150-У				310	32,5
Клапаны смесительные с приводом SAUTER (управляющий сигнал 0-10В или 4-20 mA)
КCСР Корпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КCСР 1-15-ХХХ-1. 2100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6,5
	25	1,6 2,5 4,0 6,3 10	КCСР 1-25-ХХХ-1.2100-СЧ-1,6-1-150-У				160	8
	32	6,3 10 16	КCСР 1-32-ХХХ-1.2100-СЧ-1,6-1-150-У				180	8,5
	40	10 16 25	КCСР 1-40-ХХХ-1. 2100-СЧ-1,6-1-150-У				200	13
	50	10 16 25 32 40	КCСР 1-50-ХХХ-1.2100-СЧ-1,6-1-150-У				230	15,5
	65	25 32 40 63	КCСР 1-65-ХХХ-1.2100-СЧ-1,6-1-150-У				290	26,5
	80	40 63 100	КCСР 1-80-ХХХ-1.2100-СЧ-1,6-1-150-У				310	32,5

Принципы работы трехходового клапана в отоплении

Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

Трехходовой смесительный вентиль

Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.

Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей.Защиту покрытий от возможного перегрева.

Трехходовой термостатический вентиль

Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.

Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.

Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды. Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.

Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.

Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.

Трехходовой клапан для теплого пола

Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе. Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.

Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.

На выбор могут оказать влияние следующие характеристики:

• Показатели пропускной способности;
• Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
• Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется

Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Читайте так же:

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости.Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

• Отсечение или перекрытие потока
• Переключение потока между двумя разными источниками
• Объединить поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправить поток, идущий из одного источника в другой пункт назначения
• Разделение потока из одного источника между двумя исходящими пунктами

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образный) и Т-образным (Т-образным) потоками в трехходовых шаровых клапанах. Я также опишу некоторые способы, которыми положение ручки в сочетании с диапазоном поворота ручки используется для управления потоком через типичные конструкции трехходового шарового крана.

В дополнение к электронной книге в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе подходящего трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — узнайте о шаровых кранах с плавающей и цапфой на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

• Полностью перекрыть поток
• Смешайте поток из двух разных источников
• Перенаправить поток из одного пункта назначения в другой
• Разделить поток из одного источника между двумя разными направлениями
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с диаграммой направленности потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-образный канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с T-образным потоком, но сначала я опишу шаровые краны с L-образным профилем. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).

Схемы потока

л, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны

L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если угол поворота рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отключения.

У четырехпозиционного клапана эти два положения закрытия клапана разнесены только на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это обеспечивает три варианта потока:

• Левый поток
• Правый поток
• Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового крана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны L-образной формы вертикального типа имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия BVPM миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение ручки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Стандартный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового клапана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Ручка-ограничитель, встроенная в этот клапан, и ее ручка (красные стрелки) мешают движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между какими-либо отверстиями клапана невозможен, и этот клапан теперь «выключен».

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

• Режимы течения (L-образный или Т-образный поток)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость, позволяющая перемещать ручку.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Обычный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны Т-образной формы не могут обеспечить управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для проточных шаровых кранов с Т-образной схемой. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

• Отсечка потока
• Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройником.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, распределители

• Перенаправить поток из одного накопительного резервуара в другой
• Изменить источник потока с одного насоса на другой
• Изменить источник потока с одного резервуара на другой
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отключить весь поток, сохранив возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного потока

• Объединить поток из двух разных источников
• Разделение потока между двумя разными направлениями
• Альтернативный поток между двумя разными источниками
• Разрешить смешивание потока из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения

Заключение

Обычно трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового клапана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что имеет значение при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику ISO 9001-2015 миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

3-ходовые клапаны — скидка до 30%

Трехходовой клапан предназначен для управления направлением, регулированием потока жидкости или другого материала и того, в каком направлении он будет двигаться. Обычно трехходовой клапан вращательного движения — обычно известный как «шаровой клапан» — трехходовой клапан имеет три порта, которые обычно обозначены буквами «A», «B» и «AB». Эта конфигурация позволяет жидкости или другому материалу входить в клапан через одно отверстие и выходить через одно или оба из двух других отверстий.Из всех типов трехходовых клапанов шаровые краны довольно недороги и не требуют обслуживания.

Для чего нужны трехходовые клапаны?

Иногда называемые «смесительными» клапанами или многопортовыми клапанами, трехходовые клапаны, а также их применения многочисленны. Они широко используются в любых приложениях, где необходимо или желательно отклонение и изменение направления потока. Они также могут использоваться для регулирования скорости и количества потока, а также давления потока. Некоторые трехходовые шаровые краны — например, с боковым вводом — могут фактически устранить необходимость в более чем одном клапане на линии из-за их уникальной конструкции отвода и смешивания.

Различия в конструкции трехходовых клапанов

Клапаны

могут быть узкоспециализированными; каждое отдельное приложение потребует специфики при их изготовлении. Диапазон материалов, из которых они изготовлены, включает карбид вольфрама, нержавеющую сталь, латунь, карбид хрома и даже углерод. Они могут быть резьбовыми или фланцевыми (например, вышеупомянутый боковой входной клапан с болтовым креплением), могут использовать вентилируемый шар или могут иметь особый сварной шов, такой как стыковой шов или сварной шов с муфтой. Они могут быть сконструированы для работы с полным или ограниченным потоком.Трехходовой клапан общего назначения будет управляться вручную с использованием запорного рычага или маховика, в то время как более сложные клапаны могут включать электрический или пневматический привод.

Важность качества и правильного определения

Если нет права на ошибку, вы должны очень внимательно указать свои потребности. И при этом вы предпочитаете разговаривать с поставщиком, который знает, о чем вы говорите, — кем-то, кто знает разницу между клапаном с резьбой и фланцем или разницу между клапаном из 3 частей и клапаном с 3 портами. .Вы не найдете этих знаний у наших конкурентов, которые пытаются продать что угодно. Вот почему вы можете положиться на наш магазин клапанов. Вы знаете, что более чем 50-летний опыт ValveMan.com в производстве клапанов гарантирует качество деталей и обслуживания в любое время. Мы знаем все о трехходовых клапанах. Это потому, что мы продаем только клапаны. Это просто то, что мы делаем, и делаем это лучше, чем кто-либо другой.

2-ходовые или 3-ходовые клапаны: какой тип подходит именно вам?

Клапаны играют решающую роль практически во всех промышленных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB». С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB). Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz. Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в базовых системах включения / выключения , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

могут также использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых систем с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положение плунжера и шпинделя клапана можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом.Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобилестроение, деревообработка, химическая промышленность, производство продуктов питания и напитков, производство электроэнергии, судостроение и промышленность по очистке воды и очистке сточных вод.

>> Сделайте запрос сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для отвода потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и впоследствии выходят через порт AB.

Mixing позволяет комбинировать жидкости с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве переключающих клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку течь только из AB в B. Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток ограничивается. разрешено только от AB до A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов.Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности.Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.

Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного диапазона клапанных решений.

Если вы хотите узнать больше о наших системах с 2- или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите расценки сегодня .

Трехходовые шаровые краны

: большое отклонение

Опубликовано: DirectMaterial, 22.04.2019 11:04

Трехходовой шаровой кран Это вид спереди трехходового шарового крана.

Все любят хорошее развлечение. Для некоторых это хорошая книга. Для других это сочная романтическая комедия. Для промышленных материалов (вода, масло, газ, растворители и т. Д.) Это, вероятно, трехходовой шаровой кран.

Трехходовые (3-ходовые) шаровые краны — это простейшее средство для изменения направления потока в водопроводе, трубопроводной арматуре и других промышленных применениях.Поворот ручки может изменить поток от одного порта к другому, открыть два порта для приема жидкости / газа, отправить содержимое двух труб в один или полностью остановить поток. См. Блок-схему внизу этой статьи.

В зависимости от области применения вам необходимо выбрать тип трехходового шарового крана. Существует двух типов трехходовых шаровых кранов — L-Port и T-Port , названных по формам, выполненным в зависимости от направления потока. В L-Port (L-образный) шар имеет два отверстия, просверленных под углом 90 градусов и пересекающихся посередине.Т-образный порт (Т-образный) аналогичен, за исключением того, что одно из отверстий полностью просверлено через шар, образуя Т-образную форму с тремя отверстиями.

L-Port , который также называют «отводным клапаном», является наиболее часто используемой версией трехходового шарового клапана. В зависимости от расположения трубопровода поворот ручки на 90 градусов будет перенаправлять перекачиваемый материал с одной трубы на другую. Или в других приложениях вы можете переключаться с одного насоса на другой с общей розеткой.Чтобы использовать клапан L-Port в любом случае, вы должны использовать средний порт в качестве общего порта.

На шаровых клапанах DuraChoice индикаторы потока врезаны в верхнюю часть штока для облегчения считывания.

С T-Port , который также можно назвать «смесителем» или «смесительным клапаном», вы обычно используете один из боковые порты как общий порт. Такое выравнивание позволило бы потоку проходить прямо через клапан, а также обеспечивать направление потока на 90 градусов при повороте ручки. Универсальность конструкции T-Port также позволяет одному источнику одновременно снабжать два отводящих трубопровода, если это требуется приложением.

Т-образный клапан называется «смесительным клапаном» , потому что вы можете использовать его для проталкивания двух веществ в одну трубу. В этом случае две входные трубы могут быть соединены с двумя боковыми портами, а средний порт будет общим портом для выхода.

Хотя L-порт полезен в большинстве приложений, вы должны учитывать схему трубопроводов вашего проекта. В некоторых случаях T-порт может быть лучшим вариантом, поскольку боковой порт считается общим портом. Эта конфигурация также имеет преимущество создания максимального потока, когда жидкость / газ прокачивается прямо через клапан, вместо того, чтобы поворачивать за угол, как это было бы при любом использовании L-порта.

Однако важно отметить, что не имеет положения «выключено» для Т-образного клапана , за исключением промежуточного положения между четырьмя положениями нормального направления. Это не рекомендуется, так как полное отключение не может быть гарантировано.

Что можно гарантировать, так это хорошую цену на DirectMaterial.com. Независимо от того, называете ли вы их L-образным, T-образным, L-образным или T-образным типом, смесительным клапаном или переключающим клапаном, мы предлагаем оба варианта трехходовых шаровых кранов размером от 1/4 до 2 дюймов.Проверьте нас в любое время.

Это указывает на различные схемы потока, возможные для 3-ходовых шаровых кранов L-типа и T-типа

Купить 3-ходовые шаровые краны для продажи в Интернете

Среди множества типов шаровых кранов 3-ходовые шаровые краны являются эффективным решением для смешивание, отведение и отбор приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, соответствующую высоким стандартам качества, производительности и поставки наших клиентов.

Трехходовые клапаны предназначены для смешивания, отвода и выбора различных сред.Эти компоненты подключаются к трубкам или трубам для управления потоком жидкостей или газов. Как следует из названия, трехходовые шаровые краны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отводите жидкости в один из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия желаемых каналов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.

Типы 3-ходовых клапанов для продажи в Интернете

Клапаны с Т-образным и L-образным отверстиями указывают конструкцию отверстия и путь потока среды. Поскольку порты клапана могут быть расположены по-разному, важно знать конструкцию отверстия, чтобы обеспечить возможность желаемого потока среды.

Тройник

Трехходовые клапаны с Т-образным отверстием имеют шар с тремя отверстиями в Т-образной схеме.Эти универсальные клапаны подходят для выбора, переключения и смешивания режимов в зависимости от их настроек:

• Путь потока T1 (левое смешивание) : среда входит слева и протекает через клапан, смешивая все порты в позиции два, пока она не отклонится влево и не выйдет через передний порт позиции два.
• Путь потока T2 (левый отводящий клапан) : Среда входит слева и движется через клапан в первой позиции до тех пор, пока она не уйдет в левый передний порт позиции два.
• Путь потока T3 (правый отводящий клапан) : Среда входит справа и проходит через клапан в позиции два, отклоняясь вправо и выходя из переднего порта позиции один.
• Путь потока T4 (правое смешивание) : Среда входит справа и проходит через клапан, смешивая все порты в позиции один, отклоняясь вправо и выходя через передний порт позиции два.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, что означает, что они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

L-образные отверстия — это клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов для перемещения жидкости из нескольких источников. Эти 3-ходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. У них есть две настройки для перенаправления потока жидкости вправо или влево.

Привод 3-ходового клапана

Клапаны Valworx поставляются со встроенным креплением для легкого крепления к приводу клапана.(Для получения праймера по клапанам с электроприводом нажмите здесь ). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ 3-ХОДОВЫХ КЛАПАНОВ

Поскольку 3-ходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многопортовых клапанов. Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:

• Паровая установка
• Системы воздуха, пара и газа
• Управление технологическим потоком

КУПИТЬ 3-ХОДОВЫЕ ШАРОВЫЕ КЛАПАНЫ У VALWORX СЕГОДНЯ

Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx.Мы производим, тестируем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.

Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о наших продуктах.

Для получения дополнительной информации о трехходовых шаровых кранах нажмите здесь для ProTips: 3-ходовые шаровые краны.

Узнайте больше о трехходовых клапанах HVAC

В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны.Во избежание недоразумений, связанных с терминологией, мы будем рассматривать смесительные клапаны с двумя входами и одним выходом, а отводные клапаны — с одним входом и двумя выходами.

Рисунок 1.

Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного потока и многими другими терминами.

Примечание. Неправильное использование одного для другого вызовет вибрацию, гидравлический удар, вибрацию и повреждение системы.

Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

Клапаны отводные обычно используются двухпозиционные. Поток полностью отклоняется в ту или иную сторону. Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования.Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

После определения того, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, модулирующим или двухпозиционным, выбор должен осуществляться так же, как двухходовые клапаны. Найдите коэффициент CV. Как и раньше, вам нужно знать полный расход и DP.

Трехходовые клапаны используются во многих приложениях с замкнутой системой. Примеры включают:

1. Изменение температуры подачи

2.Изменение объема потока

3. Первичные / вторичные насосные системы

4. Двух- или четырехтрубные распределительные системы

Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

Рисунок 2.

На рис. 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь змеевиком) не меняется.В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

Рисунок 3.

На рисунке 3 мы меняем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане. Используйте 50% доступного давления, минимум 5 фунтов на квадратный дюйм, если возможно. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм — это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забывайте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан размера линии. Это приложение с низким DP. Желателен полный сток.

Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:

Номинальное статическое давление (в фунтах на кв. Дюйм) = [(HFP + HT) + (HP — HF)] / 2.31

Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

HT = Расстояние клапана над нижней точкой системы.

л.с. = общий напор насоса в футах водяного столба.

And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

К сожалению, не вся информация может быть известна для определения номинального статического давления напора (SHPR). Для определения приближения SHPR можно использовать метод. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть на любом из портов, когда этот порт закрыт.

Рисунок 4.

На рисунке 4 максимальное давление, при котором клапан должен будет закрыться, будет равняться сумме падений давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB.Это потому, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

Рисунок 5.

На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире определения размеров клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна.Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и перепаду давления, будет иметь достаточно высокие параметры закрытия, чтобы работать.

Трехходовые клапаны, используемые в градирнях, представляют особые проблемы. Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с разомкнутым контуром — это системы, открытые для атмосферы в некоторой части системы.

Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке A, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление.См. Рисунок 6.

Рисунок 6.

Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

Рисунок 7.

Информация о портах для трехходового клапана

| Управление потоком

Трехходовые многопортовые шаровые краны Схемы потока

Трехходовые многопортовые шаровые краны могут решить многие прикладные проблемы, но только если вы понимаете, как их можно использовать для направления потока в системе.

Существует несколько вариантов клапанов с ручным и приводом. Давайте сначала взглянем на ручные клапаны. Иллюстрация поможет нам идентифицировать порты клапана и упростить обсуждение схем потока. Стандартный ручной трехходовой клапан обычно устанавливается так, чтобы нижний порт «C» был общим портом. Поворот ручки на 90 градусов направляет поток вправо, порт «A» или влево, порт «B», или отключает поток.Однако нужно помнить пару вещей. Предположим, что поток теперь идет из входного порта «C» и вытекает из порта «A». Четверть оборота ручки перекрывает поток, еще четверть оборота в том же направлении направляет поток в порт «B». Поток никогда не может перейти от «A» к «B» или от «B» к «A», не пройдя через положение выключения. А со стандартным шаром поток никогда не может проходить через все три порта одновременно. Стрелка в верхней части рукоятки клапана указывает на порт, через который проходит поток, или, если клапан находится в выключенном положении, рукоятка клапана находится под прямым углом к ​​корпусу клапана.Хорошо, зная, что о схеме потока, можете ли вы придумать другой способ установки стандартного трехходового клапана, который использует другую схему потока? Стандартный трехходовой клапан может быть установлен так, чтобы порты «A» и «B» были входами, а порт «C» — выходом. Это позволяет использовать клапан для смешивания. Скажем, поток входит из порта «A» и выходит из порта «C». Четверть оборота ручки отключает поток, еще четверть оборота в том же направлении берет поток из порта «B» и отводит его из порта «C».В этом случае стрелка на ручке указывает на рабочий вход клапана, а не на направление потока. Предположим, что клиент хочет, чтобы поток поступал из одного входа, порта «C» и выходных портов «A» и «B» одновременно? Или если он хочет, чтобы два впускных отверстия «A» и «B» одновременно выходили из «C». Что он может сделать? Наиболее распространенное решение проблемы — снабдить клапан так называемым шаром с тройником.Этот специальный шар открывает все три порта сразу или закрывает их. Поток никогда не может пройти только через два порта. Клапан либо полностью открыт, либо закрыт. В этой конфигурации стрелка на ручке не имеет значения. Когда клапан открыт, ручка параллельна корпусу клапана и под прямым углом к ​​нему, когда он закрыт, как у двухходового клапана. Есть другой, менее затратный способ решить эту проблему с трубопроводной системой. В последнем примере с шаром с отверстием для тройника мы создали «автоматизированный» Т-образный фитинг! Другой способ решения проблемы — использовать обычный Т-образный фитинг и установить двухпозиционный шаровой кран или другой тип клапана на порт «С» тройникового фитинга.
