КЕССОН - это... Что такое КЕССОН?

(от франц. caisson - ящик) - 1) К. в строительстве - преим. ж.-б. конструкция для сооружения под водой пли в водонасыщ. грунте глубоких массивных фундаментов (см. рис.). К. состоит из кессонной камеры и надкессонного строения, сооружаемых на поверхности. К. погружается под действием собств. веса по мере разработки грунта в кессонной камере, вода из к-рой вытесняется сжатым воздухом. Для сообщения с внеш. миром используют шлюзовой аппарат.

2) К. в архитектуре - углубление (обычно квадратной формы) на потолке, на внутр. поверхности арки (см. рис.). Служит для художеств. обработки перекрытий, улучшения акустики помещений, иногда применяется как конструктивный элемент.

3) К. в судоремонте - устройство для частичного осушения подводной части судна с целью ремонта или осмотра. Представляет собой дерев. или металлич. ящик, внутр. сторона к-рого имеет лекальный вырез по форме обвода осушаемого участка на корпусе судна.

4) К. в литейном производстве - устройство, сооружаемое при

ямной формовке из кирпича или ж.-б. для укрепления стенок крупной формы и предотвращения проникновения в форму почв. вод.

5) К. в металлургии - стальные коробки, охлаждаемые циркулирующей в них водой или методом испарит, охлаждения. Из К. составляют стенки шахтных печей; они применяются для охлаждения газовых каналов головок мартеновских печей и придания каналам нужной формы.

6) К. в авиации - силовая часть крыла, представляющая собой балку, огранич. передней и задней стенками, а сверху и снизу - работающей обшивкой (см. рис.). Продольные (крайние и внутр.) стенки и обшивка образуют в поперечном сечении замкнутые силовые контуры, воспринимающие кручение. Отличит. особенностью кессонного крыла является то, что изгибающий момент воспринимается в основном обшивкой и стрингерами. Продольными силовыми элементами в К. могут служить лонжероны с ослабл. поясами.

К ст. Кессон в строительстве. Кессон (опускное сооружение): 1 - кессонная (рабочая) камера; 2 - кессон; 3 - над-кессонное строение; 4 - шлюзовой аппарат

К ст. Кессон в архитектуре. Кессон еа своде проезда главной башни Адмиралтейства (Ленинград)

Кессон крыла: 1 - работающая обшивка; 2 - лонжерон; 3 - стрингер

Большой энциклопедический политехнический словарь. 2004.

dic.academic.ru

что это такое и как он устроен

Для водоснабжения загородного дома часто используют скважины, расположенные на участке. После установки всего необходимого оборудования создается автономная водопроводная система. Поскольку скважина является основным и часто единственным источником воды, она должна быть эффективно защищена от внешних отрицательных факторов. Для этого на ее выходе устанавливается кессон. Если рассмотреть внимательно, что такое кессон, то можно отметить его сходство с бочкой или другой аналогичной емкостью.

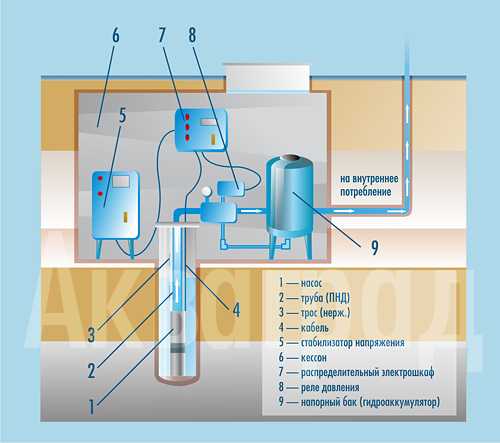

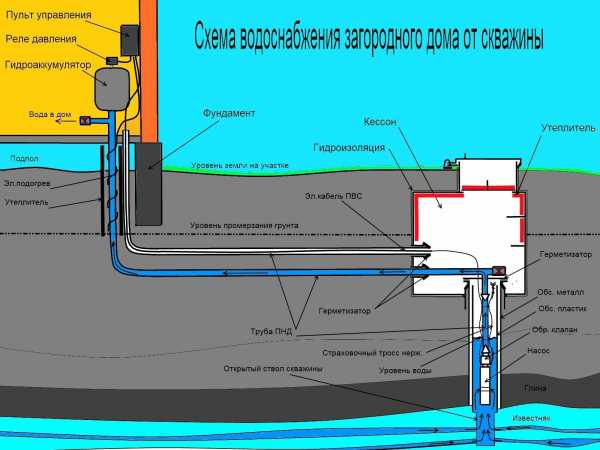

Рис. 1 Схема размещения оборудования

Кессоном называют герметическую емкость, изготовленную из пластика, металла или бетона. Глубина его составляет около двух метров, а на дне находится устье скважины. На верхней части располагается люк, который обеспечивает свободный доступ к оборудованию, находящемуся внутри.

Содержание статьи:

Назначение кессона

Такая герметичная емкость требуется, чтобы гарантировать безотказную работу автономного водопровода круглый год. В теплое время года скважину требуется защищать от попадания поверхностных вод. Во время таяния снега или сильных дождей вода может просачиваться по внешней стенке трубы до водоносного горизонта, загрязняя его. Наличие герметичной емкости вокруг устья скважины предотвращает это.

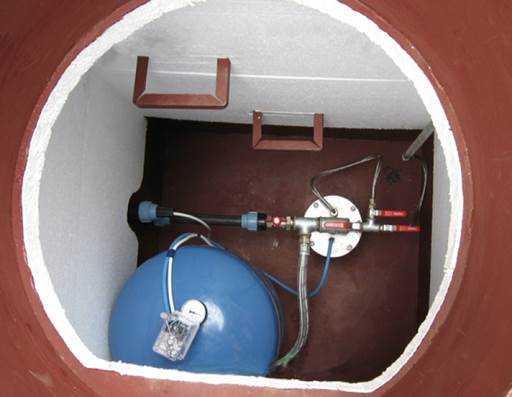

Рис. 2 Внутри емкости

Помимо поверхностной воды существуют и другие негативные факторы, от которых требуется защитить скважину. Самым главным является низкая температура в зимнее время. Водоносные слои располагаются значительно ниже уровня промерзания почвы, но может пострадать скважина на выходе, насосное оборудование и водопроводные трубы. Исключить размерзание системы помогает кессон. Он полностью погружен в землю, поэтому нижняя его часть выходит за границу промерзания почвы. Для лучшего сохранения тепла стенки и люк утепляют.

Внутри кессона размещают все необходимое оборудование. Оно может включать следующие элементы: насос и расширительный бак, манометры, фильтры, автоматику и запорную арматуру. Герметичная емкость защитит их не только от мороза, но и от попадания мусора, загрязнения. Такое обустройство облегчает обслуживание. Все элементы системы будут доступны даже после сильных снегопадов.

Форма и материалы кессонов

Форма кессонов может быть самой различной. Наиболее часто встречаются круглые варианты, оптимальные по своему объему и прочности. Но существуют также квадратные и прямоугольные изделия.

Изготавливают кессоны из кирпича и бетона, стали и пластика. Кирпичные и бетонные варианты относительно дешевы и просты в обустройстве, но требуют тщательной гидроизоляции качественными материалами. Ели этого не сделать, то внутрь будут просачиваться поверхностные воды, что приведет к повреждению оборудования. Более надежны и удобны в эксплуатации пластиковые и металлические модели.

Плюсы и минусы металлических кессонов

Кессон из металла представляет собой круглую или прямоугольную емкость с горловиной меньшей ширины, чем основная часть, и крышкой. Эту емкость надевают на выступающую трубу скважины и соединяют сваркой. Предварительно выкапывается котлован необходимых размеров. После того как кессон будет закопан, видимым остается только люк. Он выступает из грунта примерно на пятнадцать или двадцать сантиметров.

Чтобы защитить металл от коррозии, наружные и внутренние поверхности окрашивают специальной краской. Для дополнительной защиты используют обмазочную гидроизоляцию.

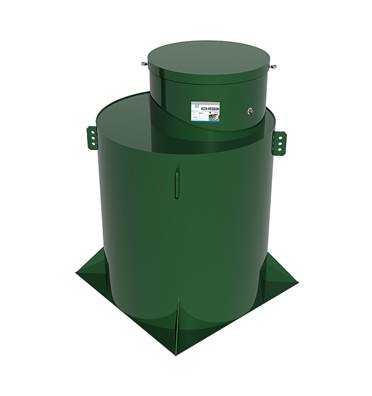

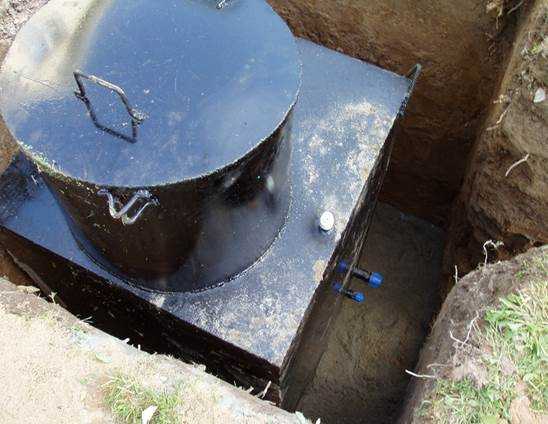

Рис. 3 Металлический вариант

Поскольку металл хорошо проводит тепло, высота кессона должна быть не менее двух метров. Дополнительно утепляется верхняя часть и крышка.

Преимуществом емкости из металла является ее высокая прочность. Такой кессон может использоваться и на подвижных почвах. Обеспечивается удобный доступ к оборудованию. При установке емкости не требуется каких-либо сложных действий. Цена на кессоны из металла не высокая, но зависит от размеров и антикоррозионной обработки.

Минусом является существенный вес такого изделия. Для установки потребуется специальная техника.

Пластиковые модели: плюсы и особенности

Кессоны из пластика являются наиболее распространенным вариантом данного вида оборудования. Толщина стенок составляет около двух сантиметров, что в сочетании с пластичностью и прочностью, обеспечивает надежный результат.

Среди плюсов такого оборудования следует отметить невысокие цены и небольшой вес. Поскольку емкость легкая, ее можно легко поднять и установить самостоятельно. Спецтехника в этом случае не потребуется.

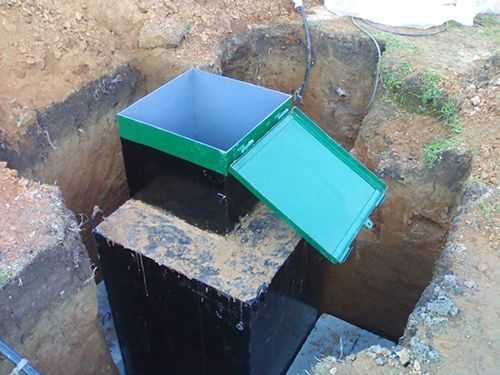

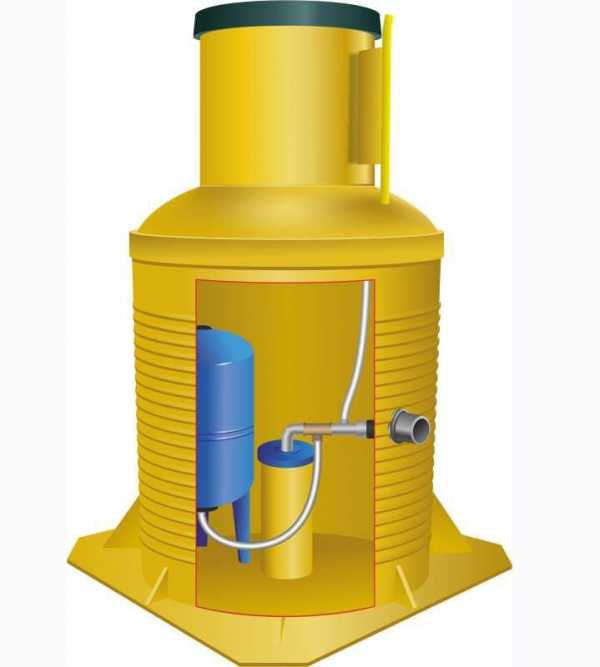

Рис. 4 Пластиковый вариант

Пластик не разрушается коррозией, поэтому наиболее долговечен. Он обеспечивает высокий уровень теплоизоляции, поэтому не требуется дополнительного утепления. Емкость герметична, ее не надо дополнительно гидроизолировать.

К минусам пластиковых вариантов относят только некоторую хрупкость. Если нагрузки очень высоки, то стенки могут треснуть. Исключить давление почвы помогает правильная установка.

Советуем почитать: Кессон для скважины

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Кессон (архитектура) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Кессон.

Кессо́ны (фр. caisson «ящик» от итал. cassetta «ящичек») — углубления прямоугольной или другой формы в своде, куполе, потолочном перекрытии или на внутренней поверхности арки.

Возникновение кессонов как архитектурного элемента зданий и сооружений связано с конструктивными особенностями простейшей стоечно-балочной строительной системы. При пересечении продольных и поперечных деревянных балок плоского перекрытия образовывались углубления прямоугольной формы. Древние греки называли такие конструктивные углубления калимматии или калиммы (от егип. kalymmatos «покрывало, покров»).

С развитием художественных функций в архитектуре углубления между балками стали декорировать. В Древнем Египте их закрывали плитками из терракоты. Древние греки использовали для этого плитки из терракоты или мрамора. Позже кессоны стали украшать лепниной, росписью.

В древнеримской архитектуре, имитировавшей древнегреческую стоечно-балочную конструкцию в камне или бетоне, углубления различной формы в каменных сводах, куполах, арках приобрели собственное практическое значение: они позволяли уменьшить массивность перекрытий без снижения их несущей способности.^[1] В эпоху Возрождения кессонированные перекрытия делались из дерева или камня и часто использовались как элемент художественного оформления интерьеров дворцов. В Италии в период Ренессанса художники расписывали кессоны сюжетами, как правило, на мифологические темы.

В современной архитектуре кессоны могут как иметь чисто эстетическое значение, так и совмещать конструктивную и декоративную функции, а также использоваться для улучшения акустики помещения, создания различных визуальных эффектов (например, визуально увеличивать высоту потолка или свода), служить нишами для установки светильников.

ru.wikipedia.org

КЕССОН - это... Что такое КЕССОН?

КЕССОН — (фр. caisson, от caisse ящик). 1) в строительном искусстве: наглухо закрытый ящик, опускаемый на дно реки или моря, для производства подводных работ. 2) часть потолка, украшенная лепной работой, имеющ. вид как бы опрокинут. ящиков. Словарь… … Словарь иностранных слов русского языка

КЕССОН — (Caisson, cofferdam) 1. Приспособление в виде лекального ящика для ремонта или осмотра подводной части судна. К. вплотную подводят открытой боковой стороной к борту судна, затем уплотняют место соприкосновения борта с К. и выкачивают из него воду … Морской словарь

кессон — лакунарий Словарь русских синонимов. кессон сущ., кол во синонимов: 2 • камера (81) • лакунарий … Словарь синонимов

кессон — а, м. caisson m. 1. спец. Непроницаемая для воды камера, устраиваемая для производства подводных работ. БАС 1. С этим знач. впервые в журн. Зодчий 1876 г. (116): У нас в России кессоны появились в первый раз в 1867 г. . ЭС. || В судоремонте… … Исторический словарь галлицизмов русского языка

кессон — Кессон. кессон (от франц. caisson ящик) тонкостенная конструкция балочного типа с замкнутым одно или многосвязным контуром поперечного сечения (см. рис.). Обшивка К. воспринимает нормальные и касательные напряжения. Для сохранения… … Энциклопедия «Авиация»

КЕССОН — (от французского caisson ящик), 1) ограждающая конструкция в виде бетонной (или железобетонной) камеры для создания под водой или в водонасыщенном грунте рабочего пространства, свободного от воды. Используется преимущественно при устройстве… … Современная энциклопедия

КЕССОН — (от франц. caisson ящик) 1) ограждающая конструкция в виде бетонной (или железобетонной) камеры для создания под водой или в водонасыщенном грунте рабочего пространства, свободного от воды. Используется преимущественно при устройстве мостовых… … Большой Энциклопедический словарь

КЕССОН — КЕССОН, водонепроницаемая конструкция или камера, используемая при подводных работах. Он позволяет людям работать под водой и облегчает удаление извлекаемого со дна материала. Кессонами часто пользуются при строительстве мостов, когда требуется… … Научно-технический энциклопедический словарь

dic.academic.ru

Кессон - это... Что такое Кессон?

ограждающая конструкция для образования под водой или в водо-насыщенном грунте рабочей камеры, свободной от воды. Поступление воды в рабочую камеру предотвращается нагнетанием в нее сжатого воздуха. К. обычно сооружается на поверхности и погружается в грунт под действием собственного веса и веса надкессонного строения по мере выемки грунта.

К. может опускаться с суши, с искусственного насыпного или намытого островка или с поверхности воды. Основная рабочая операция при опускании К. — разработка и выдача на поверхность грунта. Скальные и твёрдые глинистые грунты разрабатываются взрывным способом или пневматическими инструментами. При проходке песчаных и поддающихся размыву глинистых грунтов работы ведутся средствами гидромеханизации (См. Гидромеханизация): грунты размываются гидромониторами и удаляются из К. гидроэлеваторами. Гидромеханизация кессонных работ существенно сокращает количество работающих в К., уменьшает вредность производства и расход сжатого воздуха, ускоряет и удешевляет строительство. При кессонных работах Компрессорная станция непрерывно подает в К. сжатый воздух, поддерживая в нем необходимое воздушное давление. В зависимости от величины воздушного давления в рабочей камере, согласно правилам безопасности, должны проводиться мероприятия, предупреждающие возможность заболевания рабочих кессонной болезнью: регламентируется продолжительность рабочего дня, время шлюзования, т. е. перехода от атмосферного давления к рабочему, и вышлюзовывания (обратного процесса) и т.д.

В современном строительстве применяются железобетонные К. Боковые стенки их (консоли) внизу заканчиваются стальным ножом, врезающимся в грунт в процессе опускания К. В верхнем перекрытии (потолке) имеются шахтные отверстия, над которыми монтируются шахтные трубы и шлюзовой аппарат, обеспечивающий доставку людей и материалов из зоны сжатого воздуха в зону атмосферного давления и обратно. После достижения ножом К. проектной отметки рабочая камера полностью или частично заполняется бетоном или песком; иногда, при небольших эксплуатационных нагрузках и при прочном, малодеформируемом основании, рабочие камеры оставляют незаполненными.

К. раньше широко применялись главным образом для устройства фундаментов мостов. В современном мостостроении К. заменены в основном новыми видами глубоких опор и забивными сваями. К. используются также для погружения в грунт так называемых опускных сооружений — относительно небольших в плане, но сильно заглубленных подземных сооружений, основные части которых предварительно возводятся на поверхности. Этот способ применяется при строительстве насосных станций, водозаборных сооружений, при устройстве туннелей, глубоких приямков в промышленных зданиях и т.д. Кессонный способ имеет также и недостатки (вредность производства, высокая стоимость, сравнительно небольшая глубина погружения и др.), обусловившие в ряде случаев его ограниченное использование.

Для подводных работ, не связанных с необходимостью заглубления в грунт (главным образом ремонтные и восстановительные работы в гидротехническом строительстве), иногда применяется съёмный К. — металлический или железобетонный ящик, открытый снизу (воздушный колокол) и опускаемый на дно. Сообщение с К. осуществляется с помощью вертикальных шахт, выводимых выше уровня воды.

К. называется также устройство для частичного осушения подводной части судна с целью ремонта или осмотра. В этом случае К. выполняется в виде деревянного или металлического ящика, внутренняя сторона которого имеет лекальный вырез по форме обвода осушаемого места на корпусе судна. После откачки воды из К. он плотно прижимается к корпусу давлением окружающей воды. Применение К. позволяет во многих случаях обходиться без ввода судна в Док.

Лит.: Зингоренко Г. И. и Силин Н. А., Гидромеханизация кессонных работ, М., 1949; Хализев Е. П., Выбор оптимального режима работы гидромеханизационных установок в кессонах, М., 1957; Правила безопасности при производстве работ под сжатым воздухом (Кессонные работы), 2 изд., М., 1960.

Е. П. Хализев.

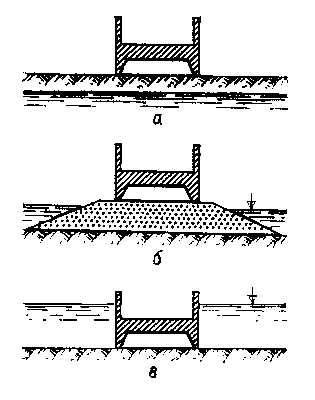

Рис. 1. Погружение кессона: а — с суши; б — с искусственного островка; в — с поверхности воды.

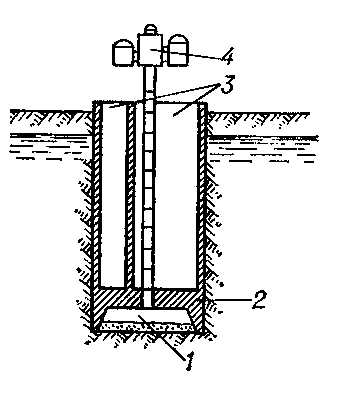

Рис. 2. Кессон — опускное сооружение: 1 — рабочая камера; 2 — кессон; 3 — надкессонное строение; 4 — шлюзовой аппарат.

dic.academic.ru

Что такое кессон для скважины? Для чего он нужен и какой лучше?

Кессон для скважины нужен на том этапе, когда скважина уже пробурена и все готово для процесса ее обустройства. Об обустройстве скважины мы рассказали в специальном разделе. Но если говорить вкратце:

сначала нужно пробурить саму скважину,
затем установить в нее необходимое оборудование,
подвести трубы и подключить электропитание.

Работа оборудования полностью автоматизирована, поэтому при правильном его выборе и монтаже о нем можно даже не вспоминать во время эксплуатации. Для получения воды нужно просто открыть краны в доме.

А вот как раз при самом монтаже оборудования в скважине важно помнить, что в зимнее время грунт легко промерзает, а подземные воды, которые являются источниками для забора воды, находится ниже уровня промерзания. Само же оборудование располагается выше, там, где грунт промерзает, деформируясь при этом и создавая дополнительные нагрузки. Кроме того, вода, проходящая через элементы системы, тоже может замерзнуть при минусовой температуре, что может привести к разрыву труб и поломке оборудования.

Чтобы таких последствий избежать и устанавливается кессон, так называемая, утепленная емкость, в которой все оборудование для скважины и будет смонтировано, а значит не подвластно давлению грунта и верхнему слою грунтовых вод.

Какое оборудование размещается в кессоне?

В кессоне будет находиться не только водяной насос, но и другие вспомогательные элементы: фильтры, автоматика, контрольные приборы, расширительный бак. Кессоны используются практически всегда, исключения составляют случаи, когда скважина находится неподалеку от какого-либо источника тепла, например, отапливаемой постройки.

Какой кессон для скважины выбрать?

Кессоны бывают разные: металлические, пластиковые, бетонные, по форме: круглые, прямоугольные, квадратные.

Пластиковые и бетонные кессоны - экономичные варианты, но каждый из них обладает серьезными недостатками.

Пластиковый кессон может «выбрасываться» из грунта, а сквозь бетонный, вероятнее всего, будут просачиваться грунтовые воды. Самым оптимальный вариант кессона – металлический, достаточно надежный и сравнительно недорогой, поэтому используются они часто.

Советуем так же обратить внимание на комплектацию кессона. Выбирайте кессоны с полной комплектацией. Плюсом так же станет количество отводов от кессона. На данный момент наша компания может предложить кессоны с полной комплектацией и 5 отводами по привлекательной цене.

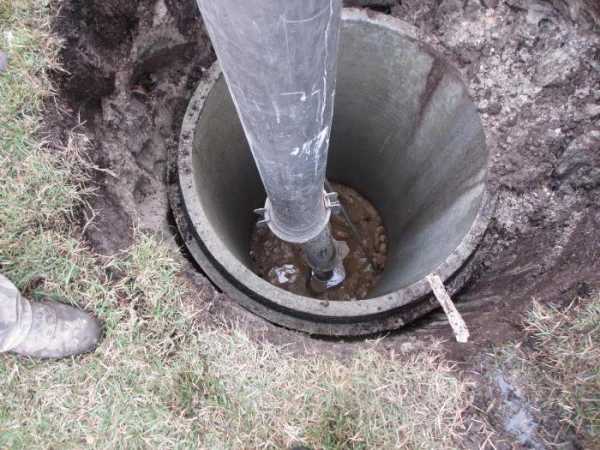

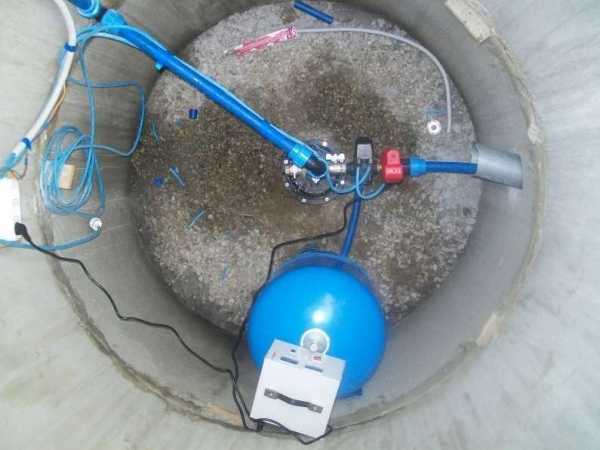

Кессон из железобетонных колец

Считается самым невыгодным, ранее их использовали часто, но в последнее время они уверенно вытесняются стальными и пластиковыми аналогами, потому что:

имеют высокую цену
большой вес колец, что требует наличия специальной техники для доставки и монтажа
чувствительность бетона к влаге, а это значит возникнут дополнительные траты на гидроизоляцию стенок колец
низкие теплоизоляционные показатели, кольца не защищают оборудование от замерзания в нем воды в сильные морозы
высокий риск проседания грунта под весом колец, что тянет за собой деформацию оборудования и трубопроводов.

Кессон из пластика

Как и металлические, более привлекательны по своим характеристикам: не ржавеют, герметичны, легкие по весу, удобны в монтаже, но несмотря на эти и другие плюсы имеют и ряд недостатков:

низкая прочность стенок пластикового кессона может привести к деформации самой емкости и оборудования в них
как уже говорилось выше, пластик легко «выбрасываться» из грунта при смене сезонов
срок службы пластикового кессона в разы меньше, чем металлического, а по сумме вы потратите практически столько же.

Металлический кессон

Наиболее оптимальное решение по соотношению «цена-качество».

Они отличаются герметичностью емкости
Срок их службы не менее 50 лет
Они устойчивы к воздействию грунтовых вод (водонепроницаемые)
У них отсутствуют трещины

Из минусов металлических кессонов можно назвать лишь цену, которая ненамного выше, чем у пластиковых кессонов, но за счет длительного срока службы покупка все равно будет выгоднее, чем расходы на новый пластиковый кессон и его повторный монтаж.

Посмотреть цены на кессоны

Смотрите также ответы на часто задаваемые вопросы

burakvastroy.ru
