Подвесной потолок с двухуровневым каркасом

Вступление

Подвесной потолок с двухуровневым каркасом чаще делается в опускаемых потолках. При этом каркас крепится к базовому потолку подвесами, а профили каркаса соединяются двухуровневыми соединителями. Такие соединители не требуют нарезки профилей, а скрепляют перекрещивающиеся профили целиком.

Название двухуровневый потолок, эта конструкция получила из-за своеобразного соединения потолочных несущих профилей в каркасе потолка. Пересекающиеся профили каркаса, как бы накладываются друг на друга, образуя два уровня: верхний и нижний. Верхний уровень профилей называется основным, и его крепят к основному потолку помещения. Нижний уровень профилей называется несущим и к нему крепятся листы гипсокартона.

Напомню, что подвесной потолок не только открывает широкие возможности дизайнерам, но и прячет коммуникации помещения, в том числе систему вентиляции. Бытовые и промышленные системы вентиляции, комплектующие для вентиляции, в том числе широкий выбор обратных клапанов вентиляции вы можете выбрать на сайте https://olvent.

ua/komplektujuschie-dlja-ventiljatsii/obratnye-klapany/.

Материал для двухуровневого каркаса

В подвесном потолке с двухуровневым каркасом используются профили потолочные ПП 60/27.
Соединители нужны двухуровневые. Правильное название: соединитель для профилей ПП60/27 двухуровневый.

Нужны подвесы типа: Анкерный подвес с зажимом для профилей ПП 60/27.

Этапы работ

Работы по монтажу подвесного потолка разбиваются на пять этапов:

Разметка потолка;
Монтаж подвесов;
Сборка двухуровневого каркаса;
Крепление листов гипоскартона к каркасу;
Малярные работы.

Разметка потолка

В двухуровневом каркасе профиль, прикрепляемый к подвесу, называется основным (он верхний). Профиль, к которому крепится гипсокартон, называется несущий (он нижний).

В разметке потолка нужно соблюдать следующие правила:

От стены, линия подвесов основного профиля должна отстоять не более чем на 150 мм;
Расстояние от сопряженной стены до первого подвеса, должно быть не более 250 мм;
Расстояние между линиями подвесов основных профилей определяется по таблице.
Для квартир лучше выбрать расстояние между основными профилями в 500 мм. Соответственно, между подвесами расстояние должно быть не более 1200 мм.

Подвесной потолок с двухуровневым каркасом — этапы монтажа

1. По сделанной разметке устанавливаются анкерные подвесы. Для этого, в потолке сверлится отверстие и в него вместе с подвесом забивается анкерный дюбель. При большом опускании потолка анкерный подвес можно заменить наниус-подвесом. Он расчитае на большую нагрузку.

2. К подвесам крепятся основные профили ПП60/27. Предварительно профили нарезаются по размерам комнаты. Если комната длиннее или шире длины профиля (3 метра), профили надставляются другими профилями, а между собой они соединяются специальным соединителем для профилей.

3. К основным профилям с помощью двухуровневых соединителей крепятся несущие профили, тоже ПП60/27. Расстояние от стен до несущих профилей должно быть не более 100 мм.

4. Каркас готов, переходим к креплению листов гипсокартона конструкции.

Для усиления конструкции можно ее дополнить направляющим профилем ПН27/28, по периметру комнаты (фото ниже).

Крепление листов гипсокартона

Перед креплением листов проведите электропроводку в каркасе потолка. Листы гипсокартона крепятся к несущим профилям каркаса шурупами типа TN (гипсокартон-металл). На сделанном каркасе листы гипсокартона крепятся поперек несущим профилям. Если одного листа не хватает на всю ширину комнаты, то торцевой край листа должен попадать на середину несущего профиля. В этом случае листы придется резать под нужный размер.

Малярные работы

Малярные работы на таком потолке стандартные.

Грунтовка потолка;
Шпаклевка швов (шпаклевка) с использованием армирующей малярной сетки;
Шпаклевка головок шурупов, утопленных на 1-2 мм;
Полная шпаклевка потолка 3-4 раза. Последний слой финишная шпаклевка.

На этом все! Подвесной потолок с двухуровневым каркасом, готов.

©Gipsokart.ru

Еще статьи

Как сделать потолок из гипсокартона на двухуровневом каркасе?

Если в нашем потолке будут криволинейные элементы, следует обозначить их размещение на потолке с помощью рисунка. Для того чтобы прикрепить PLATO Prof UD по нашему рисунку, на нём необходимо предварительно сделать насечки в местах сгиба. Тогда он легко примет форму нарисованной кривой линии.

Затем в ранее размеченные места устанавливаем прямые подвесы, соблюдая шаг во всё те же 600 мм. На эти подвесы крепим PLATO Prof CD. Для соединения PLATO Prof CD между собой используем крабы.

Далее крепим листы гипсокартона на наш каркас. В тех местах, где мы разрезали гипсокартон для формирования отдельных элементов покрытия потолка, следует нанести фаску. Для этого под углом снимаем часть листа, в будущем здесь будем накладывать шпаклёвку на швы для упрочнения мест соединения.

МОНТАЖ ВТОРОГО УРОВНЯ ПОТОЛКА

Теперь наступила очередь установки второго уровня потолка.

Здесь начинать следует также с нанесения разметки и обозначения контурных линий второго яруса. На стенах аналогично размечаем линии под крепление PLATO Prof UD.

Затем, согласно плану, производим закрепление PLATO Prof UD на стенах и потолке. Далее формируем из PLATO Prof CD подвесы нужной длины, на которые будет крепиться направляющий PLATO Prof UD второго уровня потолка. В местах прямолинейных элементов потолка достаточно соблюдать расстояние между креплениями в 600 мм, в случае криволинейных элементов его необходимо уменьшить до 200 мм, т.к. в этом месте необходимо обеспечить большую прочность подвеса.

Теперь отрезаем PLATO Prof CD так, чтобы его длины хватало на соединение боковых частей каркаса с PLATO Prof UD, который прикреплён к стенам. Затем с помощью соединителей связываем их между собой.

Для формирования арочных элементов делаем насечки на PLATO Prof CD и гипсокартонном листе. Расстояние между соседними насечками зависит от радиуса кривизны поверхности, чем он больше, тем более плотно следует располагать насечки. При их нанесении на гипсокартонный лист не допускается повреждение лицевого слоя гипсокартонного листа.

Если у вас в дизайне присутствуют круглые элементы их можно либо вырезать целиком из гипсокартонной плиты, либо составить из нескольких сегментов, в случае отсутствия возможности воспользоваться первым вариантом.

Наш каркас второго уровня готов. Осталось обшить его гипсокартоном и приступать к заключительному этапу – отделочным работам.

Как сделать двухуровневый потолок из гипсокартона своими руками

В современных квартирах с евроремонтом все чаще можно увидеть двухуровневый потолок с встроенными светильниками и различными вариантами декора. Конструкция помогает украшать, зонировать комнаты, играть с освещением. Еще одно преимущество такого решения – выполнить его можно своими руками, если есть базовые навыки обращения со строительным инструментом. Однако первоначально необходимо измерить высоту комнаты. Конструкция будет уместна в помещениях с потолками не ниже 2,5 м.

Особенности монтажа

Для работы потребуется гипсокартон толщиной 6,5-12 мм, профиль для гипсокартона, саморезы, шпаклевка, ножовка, водяной и строительный уровни, шпатель, подвесной крепеж. Если планируется монтаж на кухне или в ванной комнате, выбирают влагостойкий гипсокартон.

Разметка.При стандартной высоте комнаты 2,7 м метка первого уровня каркаса ставится на расстоянии 2,5 см (стандартная толщина профиля) от потолка в углу помещения. С помощью водяного уровня отметку переносят в другие углы строго в одной горизонтальной плоскости. Между точками проводят линию каркаса вдоль периметра.

Перед монтажом конструкции определяют, в каком направлении будут крепиться листы. Поперек этого направления строго параллельно проводят линии с шагом 50 см.

Монтаж каркаса первого уровня. Первыми крепят горизонтальные направляющие к стенам с помощью дюбелей 6 мм и шурупов 4-5 мм с шагом 40-50 см. Затем монтируют подвесы к потолку с шагом 50-60 см по намеченным линиям. Для фиксации используют развальцованный дюбель со шляпкой, который не провалится в пустоты бетонного перекрытия.

Под установленные подвесы устанавливают профили CD, подтягивая их подгибанием ушей крепления. Планки должны располагаться в одной горизонтальной плоскости.

Монтаж гипсокартона. Листы прикручивают вдвоем, используя саморезы 25 мм с шагом 30-40 см. Участки, которые будут скрыты вторым уровнем, можно не обшивать. При использовании светильников с особыми требованиями обшивку выполняют с огнестойким гипсокартоном.

Монтаж каркаса второго уровня. На полу готовят криволинейные элементы. Чтобы согнуть профиль в арку, необходимо сделать на одной из стенок параллельные надрезы. Гипсокартон можно согнуть, слегка намочив его и закрепив на шаблоне. Каркас второго уровня крепят к первому прямо сквозь ГКЛ.

Затем снова обшивают конструкцию листами, шпаклюют поверхность, покрывают грунтовкой и приступают к декоративной отделке.

Подвесной двухуровневый потолок из гипсокартона с подсветкой

Многим знакомо выражение: «Ремонт не заканчивается никогда!» Особенно актуально это выражение для тех, кто всю жизнь живет в своем доме. Но и жителям квартир хоть раз в жизни приходится заниматься этим неблагодарным делом. От этого никуда не денешься – никому не хочется «жить в шалаше» или прослыть ретроградом. А в строительстве и отделке каждый день появляются новые материалы, конструкции и решения. Есть смысл рассмотреть подробно, как сделать самому двухуровневый потолок из гипсокартона с подсветкой и предать оригинальный дизайн квартире.

Отделка потолков гипсокартоном – это выгодно

Существует много современных способов превращения потолка в произведение искусства. Это и подвесные системы, и натяжные потолки, и специальные пластиковые панели, и потолочная плитка из пенополистирола, и металлические конструкции. И всё же потолок из гипсокартона по-прежнему востребован. Почему?

Первая и главная причина – относительная дешевизна такого метода. Многим при строительстве и ремонте приходится считать каждую копейку. И потолок из листов гипса позволит немного сэкономить.

Другой положительный момент: подвесная конструкция позволит скрыть все недочеты старого потолка, а также провода, кожухи вентиляции, трубы и т.п. объекты, портящие дизайн комнаты.

Третьим плюсом можно считать однородность фактуры стен и потолка. Если стены отделаны ГКЛ, логично обшить ими и потолок. Нужно лишь прикупить чуть больше материала. К тому же потолок можно сделать как простым, так и неповторимым. Полет фантазии в данном методе ничто не сдерживает, кроме содержимого вашего кошелька.

Немаловажен и тот факт, что любой мужчина, умеющий пользоваться строительным уровнем и шуруповертом, способен смонтировать двухуровневый подвесной потолок из гипсокартона с подсветкой самостоятельно. Конечно, придется серьезно зарыться в интернете в поисках информации, попросить помощи у друзей и найти несколько свободных от основной работы дней. Но результат того стоит.

Для начала нужно нарисовать или найти фото понравившегося потолка в интернете. Замерить потолок и нарисовать несколько чертежей. Двухуровневый потолок из гипсокартона с подсветкой – довольно сложная конструкция и сделать его «на глазок» не получится. Отдельно нарисовать схему расположения основного и точечных светильников, определиться с видом подсветки между уровнями. Наиболее распространена светодиодная лента, но можно использовать и другие источники света.

Фото красивых двухуровневых потолков

Делаем изысканный потолок своими руками

Если есть опыт в строительной сфере, инструменты и свободное время, можно попробовать себя в роли отделочника-профессионала. Сделать двухуровневый потолок из гипсокартона с подсветкой своими руками сложно, но вполне по силам каждому мастеру, который не боится грязной работы. В смысле – пыльной, ведь гипс оставляет после себя много пыли.

Просчитать заранее и закупить все необходимые инструменты и отделочные материалы. Их ассортимент и качество выбирают согласно той сумме, которую решено потратить на ремонт.

Брать лучше «в обрез»: в любом населенном пункте материалов для таких потолков выше крыши и докупить их, если не хватит, можно в любой момент. А вот куда деть остатки после ремонта в малогабаритной квартире – это большой вопрос! И выкинуть жалко – деньги на дороге не валяются, и поставить некуда. Однако каждый должен решить этот вопрос самостоятельно.

Существуют несколько лидеров по выпуску изделий и материалов из гипса:

Knauf. Компания занимает лидирующее положение на нашем рынке, да и во всём мире. Гипсокартон и всё для отделки этим материалом. Качество, проверенное временем. Среди ассортимента – арочный ГКЛ толщиной 6.5 мм. Прекрасный выбор для создания криволинейных линий двухуровневого потолка.
Фирма из Скандинавии, «помешанная» на экологичности. Их продукция пользуется заслуженным спросом во всём мире. Многие изделия дороже, чем у её германского конкурента.
Lafarge Group. Польская фирма разбросала свои заводы по всему миру. Европейское качество продукции при вполне демократичных ценах. На нашем рынке известна не так хорошо, как Knauf. Первой наладила производство ГКЛ с полукруглой фаской по всем четырем сторонам листа.
ОАО «Гипс». Единственное российское предприятие, качество продукции которого соответствует европейскому уроню, а ассортимент товара широк и многообразен. Базируется в Волгограде. Продукцию с логотипом «Волма» можно увидеть на всех стройках нашей страны.

Что касается комплектующих. Самые известные и дорогие на нашем рынке – у фирм Knauf и Gyproc. Большинство остальных производителей – небольшие частные российские заводики. Так что проблем с приобретением не возникнет. Такой же богатый выбор комплектующих – от дорогих до роскошных – для монтажа освещения.

Материалы и инструменты, которые пригодятся при монтаже

Двухуровневый потолок из ГКЛ своими руками с подсветкой потребует много материалов и инструментов. Если есть чертежи с размерами, примерное количество того или иного материала легко высчитать. Понадобятся листы потолочного гипсокартона 9,5 мм, лист арочного гипсокартона 6,5 мм для отделки извилистых линий перехода уровней. Если 2-й уровень будет прямым, покупать арочный гипсокартон не имеет смысла.

Кроме этого нужна грунтовка и шпаклевка по гипсу, самоклеющаяся лента (серпянка) для заделки швов, демпферная лента для улучшения звукоизоляции. Металлокаркас монтируется из потолочных направляющих профилей (ПНП), потолочных профилей (ПП), арочных профилей, прямых подвесов, одноуровневых подвесов (краб). Для крепежа используют дюбель-гвозди, анкер-клинья, саморезы по металлу 3,5 на 9,5 черные («семечки» на жаргоне мастеров) либо белые ПШ, а также саморезы для гипсокартона черные.

Всё это не смонтировать молотком и отверткой. Потому нужно приготовить или купить необходимые инструменты. Кроме вышеназванных потребуются лазерный и пузырьковый уровни, ножницы по металлу, ножовка с мелкими зубьями, красящий шнур (отбивка), рулетка, нож канцелярский для резки гипсокартона, рубанок, наждачная шкурка или сеточка малярная, шуруповерт, перфоратор, шпатели разной ширины для шпаклевки готового потолка.

Не стоит забывать и про освещение. Двухуровневые потолки из гипсокартона с подсветкой кроме центральной люстры, должны быть оснащены светодиодной лентой, дюралайтом или неоновыми лампами. Кроме этого можно добавить точечные светильники напряжением 220 вольт как на первом, так и на втором уровне потолка. Их выбор огромен и простое перечисление ничего не даст. Всё решается конкретным выбором стиля и дизайна потолочной конструкции.

Монтаж каркаса двухуровневого потолка – нелегкая задача для новичка

Есть два пути монтажа двухуровневого потолка из гипсокартона с подсветкой. Первый путь более легкий и понятный для непрофессионала. Второй более длительный по времени и более трудоемкий. Зато у каждого есть свобода выбора. Рассмотрим первый способ более подробно…

При этом методе устройства двухуровневого потолка из ГВЛ сначала монтируется каркас первого уровня. Он представляет собой горизонтальную обрешетку из металлопрофилей, на которую будет крепиться гипсокартон.

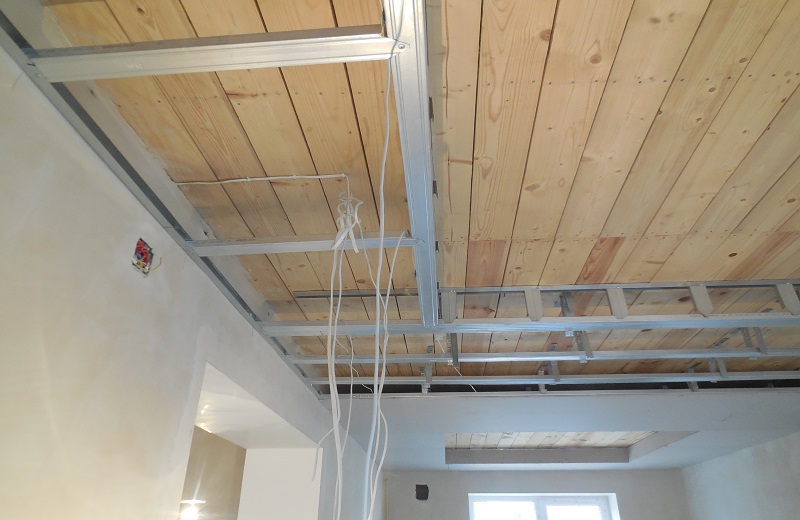

Примерно так должна выглядеть обрешетка потолка первого уровня

Делается чертеж каркаса, проставляются размеры. Стандартный лист ГКЛ имеет ширину 1200 мм. Для создания конструкции с хорошей жесткостью достаточно 3 потолочных профиля на лист, т.е. расстояние между центрами продольных ПП равно 60 см.

Сначала монтируются направляющие профили (ПНП). На стенах с помощью лазерного уровня ставятся метки на расстоянии 6-7 см от потолка. Эти метки соединяются линией при помощи длинного правила либо малярного шнура (отбивки). Не забудьте наклеить с обратной стороны профиля демпферную ленту; она послужит дополнительной звукоизоляцией для комнаты. Сверху к линии приставляется профиль, отмечаются отверстия для его крепления. Отверстия сверлятся в стене перфоратором, затем профиль крепится на дюбель-гвозди. Самая легкая часть этапа монтажа готова.

Затем на потолок наносятся линии продольных потолочных профилей (ПП). Старайтесь четко выдерживать расстояние в 60 см. Ширина комнат редко бывает кратной 60, поэтому отступ от противоположных стен рассчитывается примерно одинаковым; для каждой комнаты он свой. На нанесенных линиях через каждые 60 см делаем перпендикулярно отметки. Это места крепления прямых подвесов. Подвесы крепятся к потолку с помощью дюбель-гвоздей или анкер-клиньев. Выбор зависит от конструкции старого потолка. Концы подвесов оттягивают вниз.

Продольный профиль одним концом вставляется в направляющий. Второй конец закрепляют с помощью расположенного рядом прямого подвеса. Правильность крепежа контролируется лазерным уровнем или длинным правилом. Для закрепления деталей используются саморезы ПШ, а также «семечки» – черные шурупы по металлу. После этого профиль фиксируется по всей длине в прямых подвесах и направляющем профиле.

Данная операция повторяется для всех продольных профилей. Если длины ПП не хватает, он удлиняется с помощью продольного соединителя и отрезка ПП нужной длины.

Продольные ПП на потолке

Остаётся смонтировать поперечные планки. Их длина на 1 см меньше, чем расстояние между продольными профилями. Крепятся они при помощи одноуровневых соединителей (краб) с промежутками 50 см. Это делается для того, чтобы край листа гипсокартона – а его длина кратна 50 – пришелся посередине поперечного профиля для удобства и надежности крепления. Все соединения фиксируются саморезами. В итоге должна получится конструкция, как на фото выше. Затем монтируется электропроводка. Обязательно помещайте провода в гофрированную негорючую трубу. Делаем петли в местах размещения точечных светильников или люстры.

Во избежание попадания шурупов запрещено прокладывать внутри металлических профилей прода!

Полученную обрешетку обшивают гипсокартоном. Для крепления используют черные саморезы с мелким шагом резьбы длиной 4-5 см. Расстояние между саморезами берут равным 20 см, расстояние до кромки листа – 2 см. Это предохранит лист от разрушения. Шляпки саморезов слегка утапливаются в поверхность, позже их маскируют штукатуркой.

Если лист приходится резать на куски, на отрезанной части делается кромка рубанком или острым ножом. Потом срез обязательно зачищается наждачной бумагой.

Швы первого уровня проходят черновым слоем штукатурки с применением серпянки. На этом первый этап монтажа двухуровневого потолка с подсветкой из гипсокартона завершен.

Начало второго этапа идентично началу первого. Отступаем вниз по стене 12-15 см. Почему так много? Раз делается потолок с подсветкой, то это в самый раз: высота бортика, заслоняющего источник света + возможность просунуть в нишу руку для замены сгоревшего элемента.

Схема устройства второго уровня потолка с нишей для подсветки

Итак, ниже потолка по стенам делаем отметки, соединяем линиями и монтируем направляющие профили. Если второй уровень планируется по всему периметру комнаты, направляющие идут по всем стенам. Если это диагональ, значит профиль крепится лишь в тех местах, где второй уровень примыкает к стене.

Второй уровень потолка обычно криволинейный. Для создания плавных изгибов лучше всего применить арочный профиль. Но большинство «мастеров» предпочитают экономить. Они вырезают треугольники на боковинах потолочного или направляющего профиля как можно чаще и изгибают его по рисунку. Рисунок лучше всего нанести на потолок первого уровня. Эту линию повторяют, отступив от будущего края второго уровня вглубь на 10-15 см. Это расстояние может быть меньше, если использовать в освещении светодиодную ленту либо дюралайт. Здесь будет проходить крепление этого уровня к первому.

Нарезаем куски потолочного профиля длиной 12-15 см (высота уровня). Эти куски заменят прямые подвесы. По внутренней извилистой линии изгибаем и монтируем на потолок арочный профиль либо изрезанный направляющий профиль. К нему крепим куски-подвесы. Соединяем их нижний край с ПНП, закрепленном на стене, при помощи отрезков ПП. Длина данных отрезков должна быть равна расстоянию от стены до наружной, крайней извилистой линии будущего уровня. Если длина таких отрезков больше 60 см, рекомендуется сделать поперечные вставки из одноуровневых соединителей и отрезков ПП.

Старайтесь, чтобы конструкция вышла максимально жесткой. Последним штрихом будет окантовка торчащих ПП направляющим профилем с разрезанными боковинами. Его изгибают так, чтобы при взгляде снизу линия этого профиля повторяла изгибы рисунка на потолке. Полученную окантовку закрепляют саморезами. Каркас готов.

Электропроводка в гофре на потолке

Электропроводка монтируется аналогично первому уровню. Расположение точечных светильников вчерне отмечается на потолке.

Обшивка полученного каркаса гипсокартоном будет следующим шагом. Ровную поверхность обшивают, как описано выше для первого уровня. Края пропиливаются по линии изгиба. Проблемой будет обшить торец второго уровня. Для этого есть два проверенных способа:

Полоску гипсокартона с внутренней стороны накалывают игольчатым валиком или кончиком ножа. Затем поверхность смачивают водой с помощью губки или тряпки. Влага пропитывает гипс и полосу прикладывают к профилю. Изгибают её медленно и осторожно, фиксируя поэтапно к профилю саморезами.
Внутреннюю сторону полосы разрезают V-образно до внешнего картона через небольшие промежутки. В этом случае полоска повторит изгиб профиля. Но этот метод хорош лишь для небольших по длине участков.

Далее гипсокартон грунтуется, наносится черновой и чистовой слои шпаклевки с помощью шпателей. Прорезаются отверстия под точечные светильники, в нише крепится светодиодная лента, другие трековые источники света. Контакты хорошо изолируются и прячутся. Поверхность красится в выбранные тона. Потолок из гипсокартона двухуровневый с подсветкой своими руками готов.

Чертежи каркаса двухуровневого потолка с нишей

Подробно рассмотрим различные схемы устройство гипсокартонных потоков с устройством подсветки в один и два уровня.

О чём нужно не забыть во время работы

Монтаж двухуровневого потолка из гипсокартона с подсветкой не будет непосильной задачей, если придерживаться нескольких правил.

Нужно верить в себя :).
Тщательно разработать эскизы и чертежи будущего потолка, начиная от разметки каркаса каждого уровня и заканчивая расположением каждого светильника. Проследить, чтобы светильники не совпадали с обрешеткой.
Выбирать проверенные по качеству материалы, которые будут служить вам десятилетия.
Не торопиться. Начинать следующий этап работ, лишь закончив предыдущий.
Если возникают проблемы, тщательно изучить весь доступный материал, чтобы выбрать наиболее простой и эффективный путь её устранения.
Не стесняться пользоваться помощью друзей. Одному справиться с такой работой, не обладая опытом, практически невозможно.
Работу с электропроводкой желательно поручить профессионалу.

Если всё вышеизложенное вас не устрашило, тогда удачи! В дополнением посмотрите видео по устройству потолков.

Видео:

Как сделать двухуровневый потолок из гипсокартона, монтаж ГКЛ

Красивые, стильные, оригинальные… еще много эпитетов можно подобрать любуясь на красивый двухуровневый потолок из гипсокартона. Именно в этом и заключается необычность оформления этих потолков. В том, что каждый потолок смотрится по-своему.

И чем больше фантазии вы проявите разрабатывая эскизы потолка, тем ярче он будет характеризовать вас и украшать зал, спальню, гостиную или кухню.

Как сделать двухуровневый потолок из гипсокартона

С первого взгляда кажется, что только тандему дизайнер плюс строители-профессионалы под силу создать такую красоту. Но нет, для устройства потолков из ГКЛ не нужно оканчивать художественную школу, иметь высшее образование по специальности «строитель». Не потребуется и набор специальных инструментов. Достаточно лишь иметь представление о том, какой потолок вы хотите сделать и получить. А также проявить немного творчества. Остальное – дело техники.

Несмотря на то, что визуально все потолки разные, отличие им придает уже окончательное декорирование и удачный дизайн. Кого-то больше волнует утепление потолка, а кого-то оформление, хотя, эти процессы могут быть связаны, взаимодополняя друг друга.

Технология устройства двухуровневого потолка из гипсокартона идентична для каждого вида (одноуровневого, многоуровневого). А чтобы новичку было проще, в этой статье будет приведена пошаговая инструкции — как выполнить монтаж 2х уровневых гипсокартонных потолков. Но, cначала немного теории…

Как сделать двухуровневый потолок из гипсокартона — план

Прежде всего, следует учесть несколько важных моментов:

высоту комнаты. Двухуровневая конструкция потолка уменьшит высоту комнаты. Для жителей современных квартир в панельном доме даже 5-10 см. уже существенные потери;

Совет.
Если у вас идеально ровный потолок, то можно монтировать второй уровень каркаса прямо на него. Так вы сэкономите пространство.

распределение акцентов. С помощью светильников, вмонтированных в каркас гипсокартонного потолка можно зонировать пространство или смещать акцент на какую-либо часть помещения.

Светильники можете приобретать любой мощности. Гипсокартонные системы не накладывают на ваш выбор никаких ограничений. Как, например, натяжные потолки или пластиковые, где существует опасность использования мощных светоприборов (может привести к деформации и даже возгоранию).

влажность помещения. Такой потолок не рекомендуется обустраивать в ванной комнате, потому что лист может деформироваться. Хотя, существует влагостойкий гипсокартон (ГКЛВ), например, Knauf, при правильном монтаже и организации качественной вентиляции, вполне может служить.

Совет.
В качестве защиты гипсокартона от влаги применяется грунтовка в несколько слоев.

наличие помощников. Самостоятельно человеку выполнить эту работу не под силу.

сложность конструкции. Чем сложнее конструкция, тем сложнее рассчитать количество материалов и смонтировать их, а соответственно, дольше будет длиться работа.

Проекты потолков из гипсокартона

(одноуровневые, двухуровневые и многоуровневые)

Проекты потолков из гипсокартона

Инструмент для монтажа гипсокартона и профиля

ножницы по металлу;
перфоратор или дрель;
малярный нож;
угольник;
рулетка;
отвес;
строительный уровень;
рубанок для гипсокартона;
терка для гипсокартона;
шпатель узкий и широкий;
перчатки и очки.

Материалы для потолка из гипсокартона

Эта подборка нужна для того, чтобы вы могли рассчитать и точно знали, что покупать, как выглядит тот или иной элемент, и с какой целью используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сохраните деньги и нервы.

ГипсокартонГипсокартон.

Как правило, используется потолочный гипсокартон. Его толщина 9,5 мм.

Для второго яруса, в котором не предусмотрены светильники и боковин, можно использовать арочный гипсокартон. Его толщина 6 мм.

Профиль UDПрофиль UD

Профиль CDПрофиль CD

CD-соединительCD-соединитель.

Предназначен для сращивания двух CD-профилей.

Прямой подвес потолочный или ES – скобаПрямой подвес потолочный или ES – скоба.

На нее профиль крепится к потолку.

Пружинный подвесПружинный подвес.

Используется в том случае, если длины прямого подвеса недостаточно для монтажа. Т.е., второй уровень потолка опущен слишком низко.

Двухуровневый соединительДвухуровневый соединитель 2

Двухуровневый соединитель.

Для соединения CD-профилей на разных уровнях.

Совет. При монтаже постарайтесь уменьшить количество удлинений этого вида профиля.

Краб для гипсокартона

Краб для гипсокартона закрепленКраб для гипсокартона.

Предназначен для соединения CD-профилей на одном уровне.

Как заменить краб для гипсокартонаСовет.
Краб можно заменить. Как это сделать видно на фото.

Угловой соединитель профилейУгловой соединитель профилей.

Его назначение – соединять CD-профиль перпендикулярно и на одном уровне.

Дюбель шуруп для крепления профилейДюбель шуруп для крепления профилей.

Анкер-клин для крепления профилейАнкер-клин для крепления профилей.

Выбор зависит от материала из которого сделаны стены и потолок.

Саморез для крепления листов гипсокартонаСаморез для крепления листов гипсокартона.

Саморез «блоха»Саморезы по металлу 3,5 на 9,5мм. – «блоха».

Лента-серпянкаЛента-серпянка (самоклеющаяся)

Для приклеивания швов или флизелин для оклейки потолка полностью.

Шпатлевка для заделки швов и стыковШпатлевка для заделки швов и стыков.

Встраиваемые светильникиВстраиваемые светильники
(потолочные, точечные, галогеновые или светодиодные led).

Совет. Проводка под светильники заводится до того, как начнутся работы по облицовке гипсокартоном.

Схемы и эскизы двухуровневых потолков из гипсокартона

Знание того, что вы хотите видеть на потолке, по итогу существенно упростит вам расчет материала и работу.

Прежде чем сделать чертежи потолка, ознакомьтесь с тем, какие виды двухуровневых потолков из гипсокартона существуют.

Потолок из гипсокартона с подсветкой – способы монтажа

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.

Схема устройства двухуровневого потолка из гипсокартона — первый способ

Подход тот же. Но светильники монтируются и сбоку каркаса.

Схема устройства двухуровневого потолка из гипсокартона — второй способ

Монтаж двух каркасов. Светильники монтируются во втором из них.

Схема устройства двухуровневого потолка из гипсокартона — третий способ

Подход к монтажу тот же. Но светильники располагаются и по периметру второго яруса.

Схема устройства двухуровневого потолка из гипсокартона — четвертый способ

Аналогичный подход. Но для боковых светильников вместо каркаса предусмотрено обустройство полипропиленового профиля, который приклеивается на каркас второго уровня с помощью шпатлевки.

Схема устройства двухуровневого потолка из гипсокартона — пятый способ

Используя один из представленных базовых видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.

Как сделать двухуровневый потолок из гипсокартона — инструкция по монтажу

Следует отметить, что среди профессионалов есть разногласия, в каком порядке осуществлять устройство ярусов. Можно выделить два способа.

В первом случае, работы начинают с монтажа каркаса первого уровня. А затем к нему подвешивают остов второго яруса. Применимо, если площадь второго яруса незначительна, потому, что фактически весь вес второго каркаса приходится на листы первого.

Во втором случае, каркас второго яруса собирают первым, а уже между его элементами делают каркас первого. Более сложная конструкция.

Мы поговорим более подробно о первом варианте монтажа двухуровневого потолка. Это даст вам базовые сведения о монтаже. Второй вариант, более сложный, опишем ниже и проиллюстрируем на фото.

Делаем двухуровневый потолок из гипсокартона последовательно и в соответствии с инструкцией, тогда работа будет выполнена качественно.

Технология изготовление 2х уровневых потолков из гипсокартона предусматривает выполнение работ в следующем порядке:

Подготовка потолка под гипсокартон (готовим рабочее место).
Осуществляем разметку потолка под каркас для гипсокартона.
Монтаж каркаса для гипсокартона — первый уровень.
Установка каркаса под гипсокартон — второй уровень.
Отделка двухуровневого потолка из гипсокартона.

1. Подготовка потолка под гипсокартон

Подготовка рабочей территорииОтделка потолка не похожа на вкручивание лампочки – здесь без выноса мебели не обойтись.

Освободите комнату и подходы к ней, так будет проще осуществлять монтаж. Важно подготовить саму поверхность. Согласитесь, лучше сделать что-то на свободном месте, чем постоянно огибать, обрезать, смывать какие-то остатки. Всю неплотно прилегающую штукатурку следует удалить. Некоторые умельцы ее оставляют, но все что плохо держится рано или поздно отпадет.

2. Разметка потолка под каркас гипсокартона

Для этого нужно предпринять такие шаги:

Замер высоты углов- замерять высоту углов в комнате;

— определить угол с наименьшей высотой.

Он будет служить отправной точкой для нанесения разметки. Ведь нам нужно, чтобы конструкция была ровной относительно горизонтали;

Разметка потолка- произвести разметку.

На стенах для профилей обозначаем ровную линию. На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Самодельный водяной уровеньСовет. Водяной уровень нужной длины можно сделать самостоятельно используя капроновый шланг (н-р, из медицинской капельницы) диаметров 10-15 мм. и заполнив его водой.

Может случиться так, что в вашей комнате не только углы разные, но также и длина противоположных сторон. В этом случае, старайтесь первым делом уровнять по горизонтали. А дальше нарисовать на потолке четкий рисунок и ровнять конструкцию по краям. Так вы сможете визуально отцентрировать потолок.

3. Монтаж каркаса для гипсокартона – установка первого уровня

Установка UD-профилей

3.1. Начинается монтаж с установки UD-профилей.

Они являются направляющими и монтируются по стене, по периметру всей конструкции. Шаг крепления – 600 мм. А также на потолке.

Способ соединения профиля на стенеСпособ соединения профиля на стене и в углу представлен на фото (справа и слева, соответственно).

Способ соединения профиля в углу

Если предполагается формирование округлых элементов нужно на стене нарисовать рисунок, и по нему крепить UD-профиль. Но предварительно, на профиле нужно сделать насечки.

Крепление UD-профиля по разметкеИ крепить по нарисованной на потолке линии.

Разметка под подвес

3.2. На проставленные по потолку точки крепим прямой подвес.

Шаг под подвесПри этом, соблюдаем шаг крепления – 600 мм.

Рекомендация.

Если поверхность потолка у вас идеальна, то вам этот этап можно пропустить. А начать сразу с монтажа второго уровня.

Крепление CD-профиля на подвес

3.3. На прямой подвес крепится CD-профиль.

Закрепленный CD-профиль на подвесе

Полученный каркас будет иметь вид представленный на схеме и фото.

Закрепленный CD-профиль на потолке

Крабы на CD-профилеЖесткость каркасу придаст использование крабов.

Зашиваем каркас листами гипсокартона

3.4. Зашиваем каркас листами гипсокартона.

Фаска на листах гипсокартонаСовет.

Там, где лист разрезался, нужно предусмотреть фаску. Для этого ножом срезать часть материала с листа гипсокартона.

Зачем фаска на листах гипсокартонаЭто нужно для того, чтобы лучше ложилась шпатлевка на шов. И шов не разошелся со временем.

4. Монтаж каркаса под гипсокартон – установка второго уровня

Далее переходим к рассмотрению поэтапного монтажа второго уровня потолка.

4.1. Разметка каркаса под гипсокартон.

Линии под UD-профильДля этого, на стене проводим линии под UD-профиль, а на потолке рисуем будущий рисунок.

Наличие схемы на потолке не только упростят процесс монтажа, но и поможет понять, как будет выглядеть ваша конструкция после окончания работ. А, следовательно, у вас появится возможность внести нужные коррективы.

4.2. Каркас из профилей для гипсокартона

Каркас из профилей для гипсокартона

Монтируем потолочный каркас из металлического профиля (UD-профиль), закрепляя на стене и на потолке.

Как сделать каркас нужной формы (закруглить профиль) мы уже знаем.

Материал подготовлен для сайта www.moydomik.net

4.3. Опускаем каркас на нужную длину.

Для этого нужно:

отрезать CD-профиль той длиной, на которую вы хотите опустить каркас;

на одной стороне этих кусков вырежьте «язычки». Для этого нужно отрезать боковые части у профиля. Так проще их будет монтировать.

вставить отрезанные куски в направляющий UD-профиль, который уже закреплен на потолке. Вставлять нужно ровной стороной.

зафиксировать куски с помощью «блохи». Шаг между прямолинейными отрезками составляет 500-600 мм. Больше шаг – сделает конструкцию недостаточно надежный, меньшей – утяжелит ее. Шаг между криволинейными отрезками – 200-300 мм. Это обусловлено тем, что криволинейный лист нужно чаще крепить.

на висящие куски «одеть» UD-профиль и закрепить их «блохой».

Боковина каркасаВ результате, у вас должна получиться боковина каркаса, наподобие этой.

Затем следует:

отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;

закрепить их «блохами» с двух сторон.

Готовый каркасУ вас получился готовый металлический каркас. После чего, его следует обшить гипсокартоном и перейти к отделочным работам.

Совет. Собирая каркас поглядывайте в чертежи. Иначе может случится так, что перемычка придется на место будущего светильника.

{banner_link_1}

4.4. Изготовление арки из гипсокартона.

Изготовление арки из гипсокартона — схемаНа фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

Изготовление арки из гипсокартонаИх устройство очень простое, важно правильно сделать насечки на листе, не прорезав лицевой слой картона.

4.5. Облицовка гипсокартоном круглых поверхностей

Если есть возможность вырезать нужный размер из целого листа вопрос решается легко. Если нет, вырезают сегменты и монтируют их по частям.

Следует отметить, что в этом случае каркас должен быть жестче. Т.к., каждый саморез вкручивается в профиль.

Результат облицовки гипсокартоном круглых поверхностейИтог ваших стараний должен выглядеть примерно так, как показано на фото.

5. Отделка потолка из гипсокартона

Заделка швов лентой-серпянкойШвы зашиваем лентой-серпянкой.

Заделка швов шпатлевкойНа ленту маленьким шпателем наносим немного шпатлевки.

Заделка швов и отверстий шпатлевкойТакже наносим шпатлевку на саморезы.

Это нужно для того, чтобы ржавчина со временем не проявилась сквозь краску или обои.

Общее шпатлеваниеПолезно знать.
Если планируется покраска двухуровневого потолка из гипсокартона лучше зашпатлевать всю поверхность. Иначе под краской проявятся некрасивые швы.

Обработка и шлифовкаМесто шва (или все поверхность) затирается сеткой-теркой или шлифовальной машинкой.

Обработка и шлифовка угловСовет.
Особенно аккуратно затирайте поверхность по углам. Чтобы не допустить появления боковых бороздок от терки.

Декорирование гипсокартонного потолка.

Оптимальна и весьма популярна покраска потолка. Окрашивание потолка из гипсокартона должно сопровождаться предварительной обработкой поверхности грунтовкой.

Второй способ монтажа двухуровневого потолка из гипсокатона

В заключении, как и было обещано, приводим фото-инструкцию по второму варианту крепления потолка, когда каркас второго яруса собирают первым, а уже между его элементами монтируют каркас первого.

Монтаж каркаса двухуровневого потолка из гипсокартонаМонтаж каркаса потолка из гипсокартонаОбшивка каркаса потолка из гипсокартонаОбшивка каркаса потолка гипсокартономИзготовление потолка из гипсокартонаУстройство потолка из гипсокартонаУстройство каркаса 2х-уровневого потолка из гипсокартонаУстройство каркаса 2-уровневого потолка из гипсокартонаСмонтированный каркас 2-го уровня потолка из гипсокартонаКрепление гипсокартонаУстановка гипсокартонаОбшивка каркаса из профиля гипсокартономПотолок, зашитый гипсокартономПотолок из гипсокартона, готовый к отделке

Дизайн двухуровневых потолков из гипсокартона – фото

Идеи и вдохновения на любой цвет и вкус

Как сделать двухуровневый потолок из гипсокартона своими рукамиДвухуровневый потолок из гипсокартона — оригинальная конструкцияОформление двухуровневого потолка из гипсокартонаПример двухуровневого потолка из гипсокартонаДизайн двухуровневого потолка из гипсокартона

Двухуровневые потолки из гипсокартона – видео урок

Заключение

В этой статьи мы рассмотрели, как сделать двухуровневый потолок из гипсокартона своими руками. Надеемся, что приведенная здесь информация, а также сопровождающие ее картинки, позволят вам не только правильно и качественно осуществить процесс монтажа, но и получить удовольствие от этой, поистине творческой работы.

Как сделать двухуровневый потолок из гипсокартона с подсветкой

Подвесные двухуровневые потолки из гипсокартона с точки зрения проектирования и строительства, обладают двумя положительными качествами. Со стороны проектирования, за счет двухуровневых потолков, часто удается скрыть неуместные в интерьере, но необходимые по проекту различные внутренние коммуникации. Например, скрывают вентиляционные воздуховоды или канализационные трубы. С точки зрения внутреннего дизайна, благодаря двухуровневому потолку удается визуально, либо увеличить объем помещения, либо наоборот, произвести визуальное зонирование большого пространства.

Общее устройство двухуровневых потолков из гипсокартона

По своей конструкции двухъярусный потолок из гипсокартона состоит из металлического двухуровневого каркаса, который снизу обшит листами гкл. Условно двухуровневые потолки можно разделить на два типа: симметричные и асимметричные.

Симметричный двухъярусный потолок – характерен, прежде всего, ровными ребрами и полками, изготовленными по прямой линии.

Асимметричный двухуровневый потолок – представляет собой две горизонтальные плоскости, переход между которыми выполнен полкой по кривой линии.

Какие материалы необходимы для самостоятельного монтажа

Металлический несущий потолочный профиль (ПП) 60х27 мм;
Потолочный направляющий профиль (ПН) 28х27 мм;
Перфорированные прямые подвесы;
Соединители металлического профиля – крабы;
Демпферная лента шириной 27-30 мм;
Распорные анкеры;
Саморезы по металлу для крепления металлопрофиля и гипсокартона;
Листы потолочного гипсокартона толщиной 9,5 мм;
Самоклеящаяся сетка из стекловолокна;
Гипсовая шпаклевка.

Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками

[ads-pc-1][ads-mob-1]
В центре комнаты на треноге устанавливается оптический нивелир, который настраивают на показ горизонтальной линии в единой проекции на всех четырех стенах. Само потолочное перекрытие может быть неровным, но найдя на его плоскости нижнюю точку и, отступив от нее по стене 100 мм, находят «ноль» — уровень плоскости первого яруса потолка. Если монтаж двухуровневого потолка из гипсокартона производится с оптическим нивелиром, то после его регулировки и нахождения «ноля», нивелир должен располагаться на своем неподвижном месте до завершения монтажа направляющего профиля на стенах.

Не у всех в хозяйстве есть оптические нивелиры, особенно показывающие единую проекцию горизонтальной линии одновременно на четырех стенах комнаты. Если нет нивелира, то самую низкую точку на плите перекрытия находят алюминиевым уровнем длиной 200-300 см. Если нет и такого длинного уровня, то делают следующее: встав по центру помещения, визуально определяют самый заниженный участок перекрытия. В этом районе от перекрытия по стене отступают 100 мм и делают отметку. После этого используя водяной уровень (наполненный водой прозрачный шланг), от исходной отметки производят другие отметки на всех четырех стенах помещения.

На следующем этапе производят оклеивание направляющего профиля демпферной лентой. После оклеивания направляющего профиля демпферной лентой его горизонтально монтируют к поверхности каждой стены распорными анкерами. При этом нижняя полка направляющего профиля должна строго располагаться по прочерченной или проекционной линии нивелира.

После монтажа направляющего профиля, необходимо точно замерить расстояние между его внутренними основаниями. Зная точную длину, необходимо заготовить нужное количество несущих потолочных профилей. Потолочный несущий профиль купить реально с максимальной длиной 400 см, более длинный профиль необходимо заказывать, что не всегда выгодно. Поэтому дешевле и проще срастить между собой два несущих профиля. При сращивании один несущий профиль вводят на 80-100 см в другой профиль, после чего выполняют их фиксацию саморезами по металлу. Общее количество несущих профилей нужной длины рассчитывают таким образом, чтобы шаг между параллельными металлопрофилями составлял 1200 мм, если замер производить на середине оснований двух соседних параллельных профилей.

Первый несущий потолочный профиль вставляется между полками противоположных направляющих профилей, отступив от параллельной стены 10-15 см. Второй и все последующие несущие профиля запускаются между полками направляющих профилей на расстоянии друг от друга в 1200 мм. Замер производится на середине плоскости основания.

После временной раскладки несущего профиля, изгибают необходимое количество перфорированных подвесов в виде буквы «П». Далее каждый пока не закрепленный профиль равномерно сдвигают на 10 см в сторону, в потолочной плите перекрытия сверлят ряд отверстий диаметром 6-8 мм с шагом 80 см, после чего к потолочной плите начинают монтировать перфорированные подвесы. Смонтировав ряд подвесов, несущий профиль помещают между их свисающих лопастей, после чего профиль фиксируется поочередно к лопастям подвесов саморезами.

На следующем этапе заготавливают рассчитанное количество перемычек длиной 114 см. Перемычки располагают поперечно между параллельными несущими профилями с интервалом в 50 см и производят их фиксацию металлическими соединителями типа «краб». Краб располагают сверху над каждой точкой соединения, после чего все элементы фиксируются саморезами за счет отверстий предусмотренных в лопастях краба.

Монтаж 2 яруса двухуровневого симметричного потолка из гипсокартона

[ads-pc-2][ads-mob-2]
Для второго яруса, так же как и для первого яруса, монтировать каркас для двухуровневого потолка из гипсокартона начинают с привязки на одном уровне к стенам направляющего профиля. От того, насколько ниже первого яруса на стене будет смонтирован направляющий профиль, напрямую зависит глубина вертикальной полки между двумя уровнями потолка.

На следующем этапе из несущего профиля делаются заготовки длиной равные ширине второго уровня потолка. Количество заготовок рассчитывают таким образом, чтобы шаг между ними составлял 60 см. Один конец заготовки вставляется в нижний направляющий профиль и фиксируется саморезами. Саму заготовку выставляют по уровню и, отступив 20 см от ее второго конца, заготовку вертикальными отвесами фиксируют к профилю из 1 яруса.

Аналогичной длины и таким же способом, по уровню, в противоположном углу комнаты закрепляется вторая заготовка. После этого между заготовками натягивается капроновая нить, ориентируясь по которой крепят все несущие короткие профили второго яруса. Надо сказать, что если глубина полки между 1 и 2 ярусом более 20 см, то горизонтальный несущий профиль из второго яруса крепят к профилю из первого яруса не отвесами, а самодельными стойками. Такие стойки изготавливаются из обрезка несущего профиля. В обрезке необходимо выпилить на глубину в 20 мм с двух сторон заднее основание.

Как было выше сказано, концы профиля 2 яруса на 20 см были оставлены свободными. Вот по всем этим свободным концам закрепляют 1 сплошной направляющий профиль. А от этого профиля с шагом в 50-60 см к профилю из 1 яруса монтируют так же самодельные вертикальные стойки.

Как сделать двухуровневый потолок из гипсокартона асимметричного типа

После монтирования 1 яруса каркаса и под ним на несущих стенах направляющего профиля, сразу изготавливают из целого направляющего профиля кривую. Легче всего кривой профиль будет делаться на ровной поверхности стяжки. На стяжке мелками рисуют будущую траекторию кривой, после чего при помощи маленькой болгарки на всей протяженности направляющего профиля с шагом в 5-10 см производят пропилы его ребер до внутреннего основания. Профиль с пропилами укладывают на стяжку и производят его изгиб, ориентируясь по прочерченной линии.

Далее изогнутый профиль временно фиксируют по месту его монтажа и через каждые 40-50 см производят замеры от его внутреннего основания до основания ровного направляющего профиля, смонтированного на стене. После этого нарезается набор коротких заготовок из несущего профиля. Заготовки располагают между кривым и ровным несущим профилем и производят их фиксацию саморезами. Дальнейшая сборка асимметричного каркаса сводится к усилению привязки второго яруса к первому ярусу.

Обшивка гипсокартоном

[ads-pc-3][ads-mob-3]
Обшивать двухуровневый потолок из гипсокартона своими руками начинают с 1 яруса. Листы гипсокартона обрезаются строго по размеру и монтируются к несущему профилю саморезами через каждые 30-40 см. При закручивании саморезов их плоские шляпки немного утапливают в толще листа ГКЛ. После полной обшивки поверхности 1 яруса, производят обшивку второго яруса. В самом конце обшивается ГКЛ вертикальная полка между ярусами. Если полка имеет ровную траекторию, то ее обшивают тем же потолочным гипсокартоном, которым обшивались оба яруса. Однако если потолок асимметричный и полка имеет кривую траекторию, то для ее обшивки применяют гибкий гипсокартон толщиной 6 мм.

Для того чтобы обрезать гипсокартон ровно по прямой линии его укладывают на ровную поверхность стяжки и на нем размечают линию распила. Далее по линии укладывают на лист ГКЛ алюминиевое правило и по кромке правила проходят с небольшим нажимом канцелярским ножом так, чтобы картон был полностью прорезан, а гипсовая структура неглубоко процарапана. После этого под пропиленный лист на ребро укладывают деревянный брусок и, выполняя резкий нажим, гипсокартон ломают ровно по линии. Если необходимо обрезать гипсокартон по кривой радиусной линии, то резку производят маленькой УШМ с диском по камню.

Освещение двухуровневых потолков из гипсокартона

Чаще всего двухуровневые потолки из гипсокартона в городских квартирах изготавливают с подсветкой точечными светильниками. Это обусловлено не только модной тенденцией в дизайне интерьера, но имеет и практичную сторону. При монтаже двухъярусного потолка общая высота в помещении прилично уменьшается и, собственно, на таком потолке подвесная люстра будет уже неуместна. Чтобы смонтировать точечные встроенные светильники, необходимо до обшивки гипсокартоном в каркасе проложить и зафиксировать электрические кабели в гофрированной трубке. К каждому светильнику подводят кабель с запасом в 30-40 см.

После прокладки кабеля весь каркас полностью обшивается гипсокартоном, при этом на плоскости ГКЛ отмечают расположение встроенных светильников. Далее используя или коронку большого диаметра или балеринку для сверления отверстий в керамограните, в листах гипсокартона вырезают круглые отверстия. Через такое отверстие вытягивают кабель и подключают к нему точечный светильник. Далее на светильнике отводят назад две пружинные прижимные лапки, светильник вместе с проводом вводят в отверстие и, сработавшие пружины фиксируют светильник на плоскости ГКЛ.

Если изначально по проекту, было задумано, в качестве освещения использовать подвесную люстру, то крепление для нее необходимо смонтировать еще до обшивки металлического каркаса гипсокартоном. Для этого к поверхности бетонной плиты перекрытия с помощью металлических подвесов закрепляют деревянную доску с размерами примерно 20х20 см, толщиной более 30 мм. Далее каркас обшивается ГКЛ, а после обшивке в гипсокартоне сверлят отверстие на 50 мм, сквозь которое в деревянную доску ввинчивают саморез на 200 мм. Через это же отверстия вытягивается кабель для подключения люстры. После этого двумя плоскогубцами торчащий саморез изгибается в виде крючка, на который в дальнейшем и будет повешена подключенная люстра, а сам крючок скрывается декоративной накладкой люстры.

03.12.2016

Каркас двухуровневого натяжного потолка

Чтобы правильно выполнить каркас двухуровневого натяжного потолка, необходимо знать какой вид конструкции будет использоваться.

Разновидности двухуровневых натяжных потолков

Существует несколько видов 2-х ярусных потолочных конструкций, которые могут выполняться с использованием натяжных полотен:

Обычные двухуровневые потолки из натяжных полотнищ с прямоугольной формой вертикальной грани.
2-х уровневые потолочные конструкции, выполняющиеся полностью из натяжных покрытий, с криволинейной линией перепада высот.
Комбинированные двухуровневые натяжные потолки.
Конструкции потолков в двух ярусах со скрытой в них подсветкой.

Каждый вид потолков требует сооружения своего каркаса с использованием различных материалов. Кроме этого каждый определённый вид двухуровневого потолочного покрытия может применяться не во всех помещениях квартиры:

Для монтажа всех двухуровневых поверхностей не подходят низкие помещения, а также комнаты небольших размеров.
Особенно удачно такие потолки смотрятся в гостиных, спальнях, детских и кухнях.
Комбинированные натяжные потолки не стоит использовать в помещениях с повышенной влажностью.
Потолочные конструкции с подсветкой создают в помещении атмосферу комфорта и уюта. Они подходят к кухням, спальне, гостиной, детской.
Двухуровневые натяжные потолки позволяют выполнить функциональное зонирование в кухне-столовой или гостиной, совмещённой с кухней.

Каркас под двухуровневый натяжной потолок

Рассмотрим, какие виды каркасов могут использоваться для разных типов двухуровневых натяжных потолков:

Под покрытия с прямой линией перепада высот каркас может сооружаться из деревянного бруса и полосы фанеры. Для этого на базовый потолок наносится линия, по которой будет располагаться вертикальная грань потолка. По этой разметке на потолке крепится брус. Шаг крепежа равен 20 см. На брусе сооружается каркас из таких же элементов. С той стороны, где будет располагаться верхний уровень, на каркас крепится фанера.
Для криволинейных потолков могут использоваться разные каркасы. Это и специальные профильные элементы, которые имеют насечку для плавного изгиба, и гнутая фанера, крепящаяся на стальных уголках, и обычный гнутый гипсокартон, монтирующийся на направляющие профили. Шаг крепёжных элементов в этом случае зависит от кривизны линии, но он не должен быть больше 20 см.
Натяжные потолки с коробом из гипсокартона делаются из обычных CD и UD профилей для ГКЛ. Если в первых двух случаях каркас сооружался только по линии перепада высот, то для этого типа потолка потребуется возвести конструкцию, наподобие короба, то есть направляющие профили для гипсокартона нужно будет закрепить и на стенах помещения, и на базовом потолке. Полученный профиль в дальнейшем будет зашиваться листами гипсокартона.
Для сооружения каркаса под потолок с подсветкой потребуется купить специальные потолочные шины, алюминиевые уголки и направляющие. Шина крепится по разметке на потолке, к ней монтируются уголки таким образом, чтобы образовалась конструкция наподобие полки, где и будет прокладываться световая лента для подсветки.

Как можно понять из вышеописанного, полноценный пространственный каркас сооружается только при изготовлении комбинированных натяжных потолков. Во всех остальных случая делается только вертикальный каркас, который нужен для фиксации багетов верхнего уровня и заворота полотна нижнего уровня. При таких упрощённых конструкциях фиксация внешних краёв полотна на нижнем уровне производится к крепёжным профилям (багетам), которые монтируются на стены по периметру помещения.

Нюансы изготовления каркаса

Каркас двухуровневого натяжного потолка делается для того, чтобы служить основой для установки багетов под натяжные потолки. Как вы понимаете, от прочности и надёжности фиксации багетов зависит степень натяжения полотнища, а также долговечность всего покрытия. Если в процессе эксплуатации потолка крепления багетов ослабнут, и они отойдут от стен, то степень натяжения полотнища ослабнет, и оно провиснет под собственным весом.

Чтобы этого не произошло, каркас должен быть не только прочным сам по себе, но и дополнительно усиленным в местах установки крепёжных профилей. Это касается только каркасов, изготовленных из деревянного бруса и фанеры, а также коробов из гипсокартона. Металлические каркасы усиливать не нужно. Они сами по себе достаточно крепкие, и крепежи профилей в них надёжно фиксируются, чего нельзя сказать о рыхлой фанере и гипсокартоне.

Чтобы усилить деревянный каркас и короб из гипсокартона необходимо использовать дополнительные элементы в месте установки багетов под натяжные полотна. В деревянной конструкции таким элементом может быть обычный брус. А в конструкции из гипсокартона в этом месте каркас можно усилить дополнительным направляющим стальным профилем.

Совет: учтите, что при монтаже 2-х уровневых конструкций на вертикальной грани будут располагаться три багета: стеновой, потолочный и багет-отбойник, поэтому усиливать каркас нужно в трёх местах. Стеновой багет крепится на отметке монтажа верхнего уровня. Прямо под ним располагается потолочный багет для заправки заворота нижнего яруса. А багет-отбойник нужен для оформления ребра конструкции.

Кадр за кадром: одноэтажное и двухэтажное обрамление

В одноэтажном доме, очевидно, не нужно беспокоиться о перекрытии пола над головой, поэтому инженерные и конструктивные аспекты могут отличаться от того, что вам понадобится для поддержки второго этажа.

Для второго этажа вы должны построить его из бруса большего размера, чтобы поддерживать второй этаж. Помимо пиломатериалов большего размера, необходимы несколько предметов, чтобы придать дому большую поддержку при обрамлении второго этажа.

«Все дома спроектированы конструктивно, и в одноэтажном доме у вас не будет столько конструкции, сколько в многоуровневом доме. Будет намного больше анкеров, ремней, анкеров и балок. работа «, — сказал плотник Джерри Миллер.

Хотя опоры первого этажа необходимы для учета дополнительного веса второго этажа, стены почти такие же, как и в одноэтажном доме.Это означает, что балки перекрытия первого этажа будут также служить балками перекрытий второго этажа. Это будет происходить в каждой последующей истории, независимо от того, сколько у вас может быть дома.

Кроме того, если в вашем доме два этажа, вам понадобится способ перемещаться между ними. Это означает добавление лестницы — и новый набор проблем в процессе создания каркаса. Задача состоит в том, чтобы убедиться, что все материалы для пола учтены, потому что к тому времени, когда все материалы каркаса и отделочные материалы будут на лестнице, у вас не может быть отклонения более 3/8 от верха до низа каждого подступенка, что является критическая проблема.Большинство строительных инспекторов очень разборчивы по этому поводу.

Изготовление лестницы для двухэтажного дома — прекрасный пример того, почему мы постоянно делаем упор на «точность», когда речь идет о каркасе дома. А поскольку лестницы необходимы для многоэтажного дома, вам следует нанять субподрядчика, специализирующегося на лестницах.

Совет по строительству: Коды для жилых лестниц могут сильно различаться от города к городу — все, начиная от высоты, ширины и глубины отдельных ступенек, а также от размера площадки и поручней, должно соответствовать определенным правилам.Несоблюдение этих требований приведет к задержкам в строительстве. Избегайте этой распространенной головной боли, убедившись, что ваш строитель и субподрядчик по лестницам ознакомились со стандартами лестницы для вашего района и использовали их в своей работе.

Как построить двухуровневый потолок в гостиной — nwhistorycourse.org

Потолки Trey

станут отличным вариантом для просторной гостиной.Для дизайна двухуровневые потолки целесообразно использовать только в том случае, если комната просторная.панели из поливинилхлорида или гипсокартона можно использовать для возведения многослойной конструкции. Материалы прикрепляются к специальной обрешетке. Возможно изготовление металлического каркаса. Предпочтительнее использовать изделия из алюминия, так как они не подвержены коррозии.

Многоуровневые потолки в гостиной: достоинства и недостатки

Многоуровневый потолок имеет множество преимуществ, однако не лишен недостатков. Неотъемлемое преимущество такой конструкции — универсальность.Для освещения этих построек можно использовать любые источники света. Кроме того, многоуровневые потолки помогают скрыть любые дефекты на поверхности основания.

Площадь помещения можно увеличить, используя многоуровневый потолок

С помощью многоуровневых потолков можно сделать визуальное увеличение помещения. Также с помощью этих конструкций можно разделить комнату на несколько функциональных зон.

Недостатки многоуровневых потолков:

Высокая цена. Многоуровневые потолки обойдутся вам недешево, так как вам потребуется приобрести большое количество панелей, крепежа и профилей.
Конструкция занимает мало места. При использовании многоуровневого потолка высота помещения уменьшается на 25-35 сантиметров.
Сложность установки. Двухуровневый потолок очень сложно владеть, потому что такая конструкция требует точной разметки и строгого соблюдения инструкций по установке.

Trey потолки из гипсокартона своими руками

Панели гипсокартона широко используются для отделки потолков, так как они относительно недороги и обладают высокими прочностными характеристиками.Помните, что для возведения двухуровневого потолка целесообразно использовать гипсокартонные панели с небольшим удельным весом.

Гипсовые панели — отличный материал для двухуровневого потолка

Перед тем, как приступить к монтажу, нужно разделить всю поверхность основания и проделать отверстия под профили. Если в потолке есть трещины, обязательно зашпаклюйте их.

Технология монтажа двухуровневого потолка из гипсокартона:

Прикрепите к стене UD-профиль.Помните, что для крепления таких изделий лучше использовать полые дюбели диаметром 6-7 мм.
Винт для подвесов поверхности. Расстояние между соседними элементами не должно превышать 57-60 сантиметров.
Разместите CD-профили. Их нужно вставить в отверстие, расположенное в UD-профиле.
Как только будет сделана обрешетка первого уровня, обшейте ее гипсокартоном. Для крепления панелей используйте шурупы.
Далее наносим каркас потолка, перегородив второй уровень.
Обрезка боковых стеновых профилей.
Прикрутите настенный UD-профиль. Если вы планируете сделать декоративный потолок между стеной и UD-профилем, нужно вставить CD-профиль.
После второй обрешетки делаем уровень обшивки его гипсокартоном. Для крепления панелей следует использовать саморезы. Не забудьте обшить вертикальные части конструкции.
Заделайте стыки между соседними панелями шпаклевкой.
Далее переходим к отделке. Лучше всего использовать акриловые краски.
Установить освещение.

Сделать двухуровневый потолок из пластика

Пластиковые панели — хорошая альтернатива гипсокартону. Этот материал несколько дешевле, но может деформироваться из-за перепада температур.

Для возведения двухуровневой конструкции лучше всего применять бесшовные панели. Если у вас нет такой возможности, рекомендуется использовать панель ПВХ размером 260х370 см.

Пластиковые панели — отличная альтернатива гипсокартону

Как установить двухуровневый потолок из пластиковых панелей:

Сначала необходимо очистить основание от грязи и штукатурки.Обязательно удалите трещины с помощью акрилового герметика.
Затем обработать поверхность основания антисептическим раствором. Это сделано для того, чтобы свести к минимуму риск образования плесени. Лучше всего нанести грунтовку-антисептик. В качестве альтернативы можно использовать любой другой подходящий материал, в состав которого входит хлор.
Установить UD-профиль. Затем прикрепите к ним планку и CD-профили. Аналогичным образом монтируется планка второго уровня. Помните, что для изготовления второго каркасного слоя следует применять специальный профиль с вертикальными и горизонтальными вставками.
Выполнить электромонтаж. Не забудьте заизолировать провода. Для этих целей лучше использовать пластиковую гофрированную трубу.
Обшейте каркас пластиковыми панелями. Для их крепления используются винты из нержавеющей стали. Между собой панели крепятся по системе «шпунт-паз».
Для покрытия вертикальной капли, расположенной между слоями, используйте тонкую пластиковую полоску.
Стык между вертикальными полосами фиксируется при помощи пластиковой планки и багета.
Затем необходимо установить плинтус и освещение.

Как сделать двухуровневый потолок со светодиодной подсветкой

Если высота потолка превышает 2,7 метра, можно изготовить двухъярусную конструкцию с необычным освещением. Освещение установлено в специальном боксе. Для изготовления такой конструкции рекомендуется применять гипсокартон.

Необычное освещение придаст помещению неповторимость

двухуровневая потолочная техника с подсветкой:

Прикрепите направляющую к стене и потолку.
Из потолочных профилей делают стойки-подвески.
Затем вам нужно вставить их в направляющий потолочный профиль стойки. В итоге у вас должен получиться потолочный короб, в котором есть выступающие профили.
Выступающие концы реек вставляют другой направляющий профиль.
Проложите проводку, а затем изолируйте ее гофрированной трубой.
Обшейте каркас гипсокартоном. Помните, что стыки листов гипсокартона в ящике следует размещать строго на стойках.
Далее нужно прикрепить бортик к торцу коробки. Для усиления верхнего края используют профиль П-образной формы.
Зашпаклюйте краской или гипсокартоном.
Установите светильник в нишу.

Рекомендуемая лента светодиодная в качестве осветительного прибора. К нему нужно подбирать соответствующий блок питания. Чтобы определить оптимальную мощность, вам нужно измерить длину светодиодной ленты и умножить это число на измеритель мощности продукта.

Монтаж двухуровневого потолка в гостиной (видео)

Построить двухуровневую конструкцию под силу каждому человеку. Главное — строго соблюдать инструкцию по установке и правильно разметить поверхность. Для возведения многоуровневых потолков рекомендуется гипсокартон. Этот материал отличается прочностью и прочностью. Если у вас ограниченный бюджет, лучше использовать панели ПВХ.

Дизайн двухуровневых потолков в гостиной (фото примеров)

12 видов потолков для вашего дома

Откройте для себя 12 типов потолков для вашего дома, а также получите доступ ко всем нашим статьям о дизайне потолков и фотогалереям.Включает сводчатый, соборный, балочный, купольный, поднос, кессонный, сарай, паховый свод и многое другое. Потрясающие фото.

Вы просто удивитесь, сколько разных типов потолков вам нужно выбрать.

Ниже представлены 12 вариантов дизайна потолка. Имейте в виду, что для каждого типа существует множество вариаций, поэтому конечное количество дизайнов потолка действительно бесконечно.

Посмотреть все идеи дизайна потолка можно здесь (обширная фотогалерея с возможностью поиска).

Мы также показываем стили потолков по комнатам ближе к низу.

Виды потолков

1. Сводчатые потолки

Сводчатые потолки бывают любые приподнятые потолки. Это общий термин для приподнятых потолков — в эту категорию попадают соборные и односкатные потолки. При этом плоские высокие потолки обычно не называют сводчатыми, но могут быть ими.

2. Соборные потолки

Соборные потолки симметричной конструкции. Каждая сторона имеет одинаковую длину и соединяется в центре, образуя вершину.Это классический вид, который обычно выглядит потрясающе. Обратной стороной является то, что это не позволяет иметь второй этаж … но во многих домах потолок жилой зоны поднимается таким образом, а второй этаж ограничивается другими частями дома.

3. Кессонный потолок

Кессонный потолок — это элегантный вариант потолка, который выводит лепнину и потолок с балками на новый уровень. Это серия балок в виде географического узора (обычно квадратного или прямоугольного) с добавлением карниза для создания приятного для глаз эффекта потолка.Он добавляет потолку визуального интереса и глубины.

4. Поддон потолочный

Потолок поддона назван удачно, потому что он выглядит как верх поддона. Создает глубину; Другими словами, это делает ваш потолок более высоким, и в то же время обрамляет комнату. Он отлично подходит для открытой концепции, поскольку помогает создавать определенные пространства в большом жилом пространстве открытой планировки. Фотография выше иллюстрирует это, используя потолок из поддонов для разделения кухни, столовой и гостиной.

5. Навесной потолок

Тип сводчатого потолка, навесной потолок — это потолок, который наклонен вверх или вниз от низкого к высокому, но имеет только одну опору. Они могут быть крутыми или тонкими. Приведенный выше пример — тонкий потолок сарая. Высокая часть потолка достаточно приподнята, чтобы добавить ряд верхних окон, которые добавляют много света в комнату.

6. Потолок бухты

Потолки Cove бывают разных дизайнов. Идея состоит в том, что потолок поднимается постепенно, будь то прямые линии, перевернутые ступени или кривые.Выше приведен пример потолка бухты, который поднимается с крутыми наклонными прямыми линиями.

7. Балочный потолок

Балочный потолок — это потолок с открытыми балками. Лучей может быть много или мало. Их можно встроить в обычный плоский потолок (как на примере выше) или в сводчатый потолок. Это очень привлекательный вид, который добавляет визуального интереса к потолку; На самом деле это так желательно, потому что популярны искусственные балки, которые добавляют эффект балки к потолку без необходимости устанавливать настоящие деревянные балки.

8. Потолок свода бочек

Разработано: CEILTRIM

Потолок в виде цилиндрического свода представляет собой свод, направленный вверх по всей длине комнаты, как бочка, разрезанная пополам.

9. Купольный потолок

Купольный потолок представляет собой сферический потолок, поднимающийся вверх, как купол. Купол может закрывать всю комнату или быть вставным куполом, как на изображении выше.

10. Потолок пахового свода

Разработано: CEILTRIM

Пожалуй, самый драматичный и впечатляющий дизайн потолка — это замысловатый свод потолка, который представляет собой серию частичных куполов и арок, образующих приподнятый потолок.

11. Высокие потолки

Технически высокие потолки не относятся к категории потолков. Это общий термин для потолка, который выше среднего по высоте, или, я бы сказал, выше нормальной высоты потолка от 8 до 10 футов.

Однако мы включаем его, потому что это популярный термин, который ищут люди, поэтому мы создали специальную фотогалерею для всех типов комнат с высокими потолками.

12. Обычные потолки

Мы закрываем этот тип потолка артикулом и галереей обычным потолком, который является наиболее распространенным.Обычный потолок от 8 до 10 футов в высоту и плоский. В наши дни принято использовать встроенное освещение, которое отлично подходит для освещения комнаты и добавляет красивый элемент дизайна.

Потолки по комнатам

1. Потолки кухонные

Хотя вы можете выбрать потолки определенного типа, мы рады предложить типы потолков для основных комнат дома. Дизайн кухонных потолков сильно различается, и есть несколько невероятных идей. Проверь их.

Подвесной потолок двухуровневый своими руками.Каркас двухуровневого потолка из гипсокартона. Дизайн двухуровневых потолков из гипсокартона

Одним из самых популярных современных вариантов монтажа потолков является их оформление с подсветкой. Это великолепное дизайнерское решение, которое отличается высокой практичностью и простотой исполнения.

При установке на стене устройство доступа всегда должно быть ориентировано на потолок, а контрольная пружина должна быть удалена. Люк можно покрасить, но перед окрашиванием рекомендуется защитить стыки между устройством доступа и рамой люка самоклеящейся бумагой или немедленно очистить.

Предлагаем полный ремонт квартиры. от строительства до «под ключ». Чтобы узнать точную цену, мы рекомендуем, чтобы наша команда появилась на месте. Расценки, сделанные по телефону или электронной почте, носят исключительно информативный характер. Операции, которые мы проводим по ремонту квартир, следующие.

Его суть заключается в том, что второй уровень гипсокартонных листов (ГКП) увеличивается по сравнению с основным потолком. Этот метод успешно применяется при создании сложных форм. Предоставлено:

Как сделать потолок из гипсокартона с подсветкой — варианты дизайна

В зависимости от планировки расположения и конструктивных особенностей светильников потолки из гипсокартона выполняются двух видов:

Покраска стен может включать в себя несколько этапов: укладка накладной плитки, установка алюминиевых пазов по внешним краям стен.Нанесение отделочных плит, шлифовка стен, нанесение грунтовки, нанесение первой краски на краску, перекраска после первой краски и нанесение второго лакокрасочного покрытия. Некоторые краски требуют 3 руки, обычно красящие краски темных тонов.

Санитарно-тепловые установки

Если электроустановки не нарисованы, они должны быть спроектированы в соответствии с потребностями каждого и выполнены. На первом этапе траншеи для огнестойких труб просверливаются через медные жилы.При этом при необходимости проложены интернет, телевидение и телефонные маршруты. Сантехнические и тепловые установки изготавливаются из меди, полипропилена или пара.

С открытой подсветкой. Для этого варианта светильники встраивают в специально подготовленные отверстия в гипсокартоне или подвешивают по определенной конструкции.

Для безопасности общий вес светильников не должен превышать 10 кг.

Использование скрытой подсветки. Светильники размещаются в специальных нишах между двумя уровнями из гипсокартона.Свет направляется не прямо в комнату, а на конструкцию потолка, отражаясь от которой создает в помещении особую атмосферу.

Типы ламп, применяемых для освещения потолков

Люминесцентные, светодиодные или неоновые лампы можно использовать для освещения подвесных потолков. Огромным спросом и популярностью пользуются светодиоды с рядом существенных преимуществ:

Литье можно механически или вручную. Слой можно разровнять, выкапывая и заливая самовыравнивающим насосом стяжку или стяжку.Заливается полная стяжка, чтобы выровнять бетонную плиту и заглушить водопроводные и напольные трубы от пола. Заливается наливная стяжка, чтобы исправить неровности пола для установки паркета или плитки.

В последнее время все чаще используются потолки и стены из гипсокартона из-за их скорости и качества. Особое внимание следует уделять типу используемой печи и ее конструкции, так как в последнее время выпускается все больше и больше материалов этого типа. Рекомендуемый нами фактурный состав — 0,6 мм.

На современном рынке осветительные приборы представлены достаточно большим количеством вариантов светодиодных лент с самоклеящейся основой. Их принципиальные отличия заключаются в следующем:

Тип используемого светодиода. Обычно используются диоды большой мощности.
Плотность размещения диодов. Для освещения потолков используется 30, 60 или 120 светодиодов на каждый метр длины ленты.
Степень защиты от влаги. В таких источниках света используется силиконовая изоляция.
Доступны ленты различного цветового исполнения — одноцветные, а также качественные цветные.
Для обеспечения необходимой яркости свечения рекомендуется установка специальных контроллеров.

Выбор способа подсветки потолка принципиально важен. От этого зависят размеры ниш и высота ступеней под освещением. На обширных открытых точках устанавливаются лампы. В центре висит люстра. По периметру потолка делают скрытую подсветку.

Как сделать потолок из гипсокартона с подсветкой из светодиодов — инструкция

Конструкция потолка из гипсокартона позволяет решить сразу несколько сложных задач:

Выравнивает поверхность по нормальной горизонтали.
Позволяет надежно скрыть различные коммуникации и проводку.
Позволяет реализовывать самые оригинальные проекты на нескольких уровнях.
Подсветка может осуществляться любым типом ламп с разными вариантами включения — последовательно или одновременно.
Помещению придан современный вид.
С применением гипсокартона эффектно обозначаются как плоские, так и двухуровневые потолки — выполняются прямоугольные, квадратные, асимметричные формы с плавными изгибами и переходами.
Избегайте финансовых средств, ведь можно качественно смонтировать потолок.

Необходимый инструмент

Для монтажных работ потребуются следующие материалы и инструменты:

Последовательность монтажных работ

Перед тем, как приступить к монтажу потолка с подсветкой, необходимо подготовить комнату, максимально ее увеличить, предусмотреть защиту громоздкой мебели от пыли.

Базовый первый уровень

Монтажные работы ведутся в несколько этапов:

Разметка потолка и монтаж каркаса. Отступить от перекрытия перекрытия примерно на 100 мм и провести осевую линию на стенах. Это будет уровень будущего потолка. Он должен быть строго горизонтальным, поэтому тщательно проверяется уровнем. Рисование линии можно выполнить с помощью специального разделочного шнура.
Крепится к стенам по стартовому профилю. Устанавливается у полок в сторону противоположной стены.К потолку укрепить подвесы полками вниз. Крепится к каркасу, выполненному из основного профиля. Металлический профиль применяется так же, как и при установке других потолков из ГКЛ.
Ободрить раму GLC. В результате получается подвесной базовый потолок первого уровня.

Второй уровень

Следующим шагом будет обеспечение необходимого места для контурной подсветки. Для этого необходимо соорудить второй уровень перекрытия:

На первом уровне очертите его границы.
Ставки от линии на 60 мм прикрепляют к первому уровню потолка UD профилем.
Через 50 см вставьте в него отрезки от основного профиля. Их длина должна быть равна высоте ступеньки на второй уровень. Закрепите эти подвесы самозатяжками.
В сформированный каркас вставляем основные потолочные профили и объединяем в единую конструкцию.
В боковых проемах выходные провода для подсветки.
Введите фрейм для второго уровня GLC.Если выступы гипсокартона небольшие, рекомендуется по периметру каркаса прикрепить дополнительную планку из гипсокартона, которая закроет светодиодную ленту.
Встряхнуть встряхивает между GLK. Сделать это можно после монтажа подсветки.

Для получения гнутого ящика необходимо:

Профильные полки нарезать болгаркой так, чтобы изогнуть спинки. Чем больше надрезов, тем более гладким можно получить радиус изгиба.
Перенос контура на потолок криволинейной формы.
Закрепите изогнутый профиль по контурам. Его местоположение можно определить с помощью магнита.
Отрежьте полоску GLC по размеру, равному высоте ступеньки. Обрезать, смочить водой и прикатать игольчатым валиком изнутри. Когда материал приобретет необходимую пластичность, аккуратно прикрепите его к профилю. Сделайте паузу до полного высыхания.
Одновременно подготовьте второй профиль для обнажения.Закрепите его на нижнем крае. В оба профиля вставляется определенное количество сегментов, составляющих основу для крепления крепления на втором уровне.

Финишный этап

При использовании светодиодной ленты необходимо учитывать следующее:

При установке электропроводки нужно придерживаться определенных обязательных правил:

В труднодоступных местах запрещается соединять провода методом скрутки.
Не допускать попадания медных проводов с алюминиевыми проводами, рекомендуется применять специальные соединительные коробки.
Выключатель освещения должен быть установлен в разрыв фазного провода, а не «в ноль».
Легко добиться, чтобы потолок находился в герметичной защитной оболочке и не находился в непосредственной близости от чертежей и над профилями.
В особых случаях и сложных комбинированных системах освещения рекомендуется прокладывать отдельную линию от электрощита, оборудовав ее станком.

Посмотрите видео Мастер-класса, как сделать двухуровневый (двойной) потолок из гипсокартона с подсветкой:

Специфика многоуровневых потолков с подсветкой

Рост популярности устройства многоуровневых потолков в современных квартирах определяется не только эстетическими соображениями.Большое значение имеет стремление к зонированию помещения, без установки перегородок. Переходы из прихожей на кухню или в столовую из гостиной можно конструктивно выделить загибами из ГЖК выпуклой формы, а также вмонтированной в потолок из гипсокартона подсветкой.

Как сделать 2-х уровневый потолок из гипсокартона с подсветкой из светодиодов

Следует учитывать, что высота помещения уменьшится до 10 см. Но если в комнате ровный потолок, второй уровень можно смонтировать прямо на нем.Последовательность:

Предварительная маркировка.
Монтажная рама на первом уровне.
HCC.
Установка каркаса на втором уровне.
Прошейте второй уровень GLC.
Монтаж подсветки.
Окончательная отделка потолка.

А вот про такую красоту тебе стоит поработать:

Красивый потолок из гипсокартона, да еще и с подсветкой — одна из самых доступных возможностей улучшить дизайн комнаты, выровняв поверхность, повысив ее звукоизоляцию.Разнообразие геометрических форм, оригинальные цвета, изумительный светодиодный свет способны преобразить интерьер и произвести самое благоприятное впечатление.

Выравнивание старого потолка — Домостроение

Потолки в старых домах почти никогда не бывают ровными или ровными. Часто потолок, лишенный обрешетки и штукатурки, имеет балки разной ширины или неровный из-за того, что стены осели и с тех пор укреплены, но не подняты. Высота потолка на 3 или 4 дюйма не является редкостью в старых домах.

Описанный здесь метод выравнивания позволяет получить идеально ровный потолок, но никак не укрепляет структуру существующего потолка. Если потолок провисает из-за серьезных структурных проблем, таких как гниль, небрежно вырезанные балки или проседание фундамента, я выбираю другой подход, которому здесь нет места.

С помощью всего лишь одного помощника я могу за несколько часов починить даже самый изогнутый потолок, просто прикрепив стальные шпильки к потолочным балкам. Всегда стоит потратить время на выравнивание потолка.Я обнаружил, что несколько часов, которые я трачу на выравнивание, могут сэкономить дни, когда я выравниваю неровности с помощью толстого слоя герметика. Плоский потолок обеспечивает более чистый и легкий монтаж карниза или шкафа. Мой метод также полезен при соединении старого потолка с потолком пристройки.

Струны направляют путь

Первым шагом в этом процессе является установка лазерного уровня в качестве опорной линии (см. Лазерные уровни: быстрые и точные). Найдите нижнюю точку потолка (новую высоту потолка), измерив расстояние до лазерного луча в разных местах (№1 на рисунке ниже).В углах забейте гвозди на новой высоте потолка, измеряя расстояние от лазерной линии. Гвозди (№2 на рисунке) удерживают две струны. Плотно натяните струны (№3 на рисунке) перпендикулярно балкам. Эти струны направляют установку стальных шпилек.

1. Установите лазерный уровень в качестве опорной линии. Найдите нижнюю точку потолка (новую высоту потолка), измерив расстояние до лазерного луча в разных местах.

2. В углах забейте гвозди на новой высоте потолка, измеряя расстояние от лазерной линии. Гвозди удерживают две струны.

3. Плотно натяните струны перпендикулярно балкам. Эти струны направляют установку стальных шпилек.

Лазерные нивелиры: быстрые и точные

Лазерный уровень — невероятно полезный и универсальный инструмент. С точностью до 5/16 дюйма на расстоянии более 100 футов, большинство из них являются самонивелирующимися, что означает, что после того, как вы установите лазер на штатив и приблизите его к горизонтальному уровню, устройство автоматически настроится на идеальное выравнивание. Некоторые модели даже издают звуковой сигнал, когда готовы.Лазерный уровень — невероятно полезный и универсальный инструмент. С точностью до 5/16 дюйма на расстоянии более 100 футов, большинство из них являются самонивелирующимися, что означает, что после того, как вы установите лазер на штатив и приблизите его к горизонтальному уровню, устройство автоматически настроится на идеальное выравнивание. Некоторые модели даже издают звуковой сигнал, когда готовы.

Эта модель, самонивелирующийся компактный лазер Stabila 03050, продается по цене около 240 долларов, плюс примерно 150 долларов за штатив. Лазерные нивелиры и штативы доступны в большинстве пунктов проката.В этом проекте также можно было использовать уровень воды. Однако пузырьковый (или спиртовой) уровень был бы неудобным и ненадежным для этого типа проекта, если бы комната не была маленькой.

Сталь легче и прямее дерева

Для потолков менее чем на 1-1 / 2 дюйма от уровня, 4 дюйма. стальные шпильки подойдут. В противном случае 6-дюйм. шпильки, доступные в магазинах гипсокартона, обеспечивают достаточное перекрытие, чтобы нижняя часть оставалась жесткой.саморезы для гипсокартона.

По одному человеку на каждом конце поднимите стальную шпильку над тетивой и опустите ее примерно на 1/16 дюйма над линией. Удерживая стальную стойку выше, но не касаясь струны, вы не сможете толкнуть струну вниз, что приведет к наклонному потолку. Как только каждый конец стойки будет выровнен, вкрутите ее в балку с шагом 1-1 / 4 дюйма. саморезы для гипсокартона.

Если провода или трубы проходят по нижней части балок, сделайте надрез для шпилек вокруг них.Если для блокировки требуется вырезать верхнюю часть шпильки, иногда имеет смысл полностью отрезать верхний фланец. Вокруг труб можно сделать насечки. Если блокировка задевает шпильку, верхний фланец можно отрезать.

Пол Фонтана — владелец Cum Laude Construction в Скарсдейле, Нью-Йорк.

Фото: Дэвид Эриксон; рисунок: Чак Локхарт

от Fine Homebuilding # 158

Чтобы получить эту статью в формате PDF, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

8 различных типов потолков

Потолки имеют значение. И хотя мы предпочитаем дерево, понимание различных типов потолков может помочь вам передать свое видение пространства.

Тип потолка, который вы выбираете, зависит от вашего конкретного помещения, а также от вашего дизайнерского замысла.Вам нужно, чтобы он был продуманным и привлекательным? Или он должен выходить за рамки базовой эстетики и иметь превосходные характеристики?

Компания 9Wood производит исключительно деревянные потолки на заказ. Тем не менее, чтобы помочь вам выбрать правильный дизайн для вашего пространства, здесь представлены восемь различных типов потолков, которые наиболее часто используются как в жилых, так и в коммерческих помещениях.

Различные типы потолков для коммерческих и жилых помещений

1.Обычный потолок

В домах обычно встречается потолок обычного типа. Эти потолки имеют стандартную отделку гипсокартоном и изготовлены из недорогих материалов, требующих простой установки.

Обычные потолки бывают гладкими и плоскими — обычно имеют высоту от 8 до 9 футов и подходят для типичных размеров строительных материалов.

Хотя комната более доступна, она может казаться закрытой, если потолки слишком низкие. Поднятие потолка на несколько футов может значительно расширить пространство и даже повысить стоимость здания для перепродажи.

Но модернизация обычных потолков обходится дороже, поскольку требует использования материалов, которые не подходят стандартно. Вам нужно будет взвесить стоимость и потенциальную стоимость при перепродаже, а также то, насколько важна для вас эстетическая привлекательность.

2. Подвесной потолок

Подвесной потолок (иногда называемый подвесным потолком) свешивается на металлической решетке под существующим потолком, который уже установлен.

Эти плоские подвесные потолки, обычно используемые с шуморегулирующей акустической потолочной плиткой, позволяют дизайнерам скрывать механические, электрические, водопроводные и осветительные приборы (MEP) над открытым открытым потолком, такие как трубы и проводка.

Эта разновидность потолков чаще всего используется в коммерческих зданиях, офисах и торговых помещениях, поскольку подвесные потолки дают дизайнерам значительную гибкость. Большинство деревянных потолков подвешиваются с использованием стандартных коммерческих решеток с Т-образными балками и являются экономически эффективным вариантом.

 --Подробнее: Типы подвесных акустических потолков от Charley Coury

Установка подвесного потолка возле светильников MEP требует высокой точности и навыков, поэтому лучше всего доверить монтажные работы специалистам.

Галерея ТГУ Уитлифф

3. Кессонный потолок

Кессонные потолки, обычно встречающиеся в элитных домах, церквях, библиотеках и отелях, отражают классическую, даже роскошную эстетику. Более дорогой вариант, чем обычные варианты, кессонные потолки требуют установки специалистов, знакомых с этой разновидностью.

 - Посмотрите пример по адресу:  Texas State University - Alkek Library, Wittliff Collections - San Marcos, TX

Узнаваемые по сетке перевернутых панелей, которые подчеркнуты лепниной, коммерческие деревянные кессонные потолки, как правило, предназначены для работы со стандартными подвесными решетками с Т-образными балками, что помогает упростить процесс установки.

9Wood изготавливает шкафы на заказ, предлагая любую окраску или отделку в соответствии с вашими эстетическими потребностями. Если ваш проект считается «историческим» в стиле ретро, кессонный потолок может быть хорошим вариантом.

4. Потолочный лоток

Поддонные потолки — это многоуровневые потолки — они начинаются с одной высоты, а затем опускаются по мере добавления уровней. Как следует из названия, планировка потолка напоминает лоток.

Плоский потолок на внешней стороне лотка окружает приподнятый центр, который является самой высокой частью потолка.

Поддонные потолки (также известные как панорамные потолки) становятся немного ниже с каждой добавленной ступенькой или «уровнем», окружающим приподнятый центр, создавая трехмерный эффект по мере того, как потолок расширяется наружу.

Эти потолки могут добавить драматичности пространству, а также сделать комнату выше. Панорамные потолки обычно имеют два-три уровня, каждый из которых опускается на 5-11 дюймов ниже уровня выше. Вы можете добавить отделку или лепку в качестве фасции между слоями.

При выборе потолка из поддонов убедитесь, что высота потолка не менее 8 футов, так как опущенные бордюры, идущие ниже этой высоты, могут сделать пространство более тесным, чем высоким.

5. Крытый потолок

Потолок бухты обычно встречается в парадных комнатах, театрах или церквях. В Ватикане, например, находится один из самых известных сводчатых потолков в мире.

Имея куполообразную конструкцию, этот вогнутый потолок имеет изогнутые края вместо острых углов между потолком и стенами и часто строится с использованием изогнутого карниза или каркаса.Бухты начинаются от верхней части основной стены и доходят до самого потолка.

Круглый купольный потолок делает комнату мягче и нежнее. Помимо украшения формальных пространств, эти потолки также могут служить аркой, отделяющей одну комнату от другой.

Если у вас ограниченный бюджет, имейте в виду, что строители часто взимают дополнительную плату за установку сводчатого потолка из-за их сложности.

6. Кафедральный потолок

Соборные потолки часто встречаются в больших гостиных, столовых, спальнях и даже в главной ванной.

Соборные — или сводчатые — потолки известны своей перевернутой V-образной формой, где вершина V является самой высокой точкой, а стороны V имеют наклон вниз.

Эти высокие потолки изготавливаются из самых разных материалов. Linear Wood — отличный вариант для использования, независимо от того, крепятся ли доски или панели непрерывно или постепенно.

 - Отъезд: Линейные деревянные потолки - самые распространенные вопросы [ВИДЕО]

Несмотря на свою красоту, они создают особые проблемы для владельцев домов и зданий, поскольку их крутая наклонная конструкция затрудняет покраску или доступ к приборам.Для наших клиентов архитекторы рассматривают подвесные нагрузки и методы крепления, чтобы обеспечить правильную установку.

Более того, эти потолки потребляют много энергии, и если угловая рама недостаточно широкая, это приведет к уменьшению вентиляции в помещении. Использование дерева в качестве естественного изолятора для потолков этой разновидности может помочь отрегулировать температуру в вашем помещении и снизить затраты на электроэнергию.

7. Навесной потолок

Односкатные или односкатные потолки обычно находятся на верхнем этаже дома, либо на чердаке, либо на чердаке.

Придавая вашей комнате особый вид, навесной потолок начинается с высокой точки у одной стены, а затем наклоняется к противоположной стене.

В коммерческой архитектуре односкатный потолок отражает структуру односкатной крыши. Он также предлагает дизайнерам большую гибкость. Деревянные потолки также можно подвесить на склоне с помощью стандартной подвесной решетки, если основные направляющие расположены вниз по склону.

Технический колледж Ланье

8. Балочный потолок

Балочные потолки обычно используются в коридорах и коридорах для коммерческих помещений, а также в гостиных и столовых для жилых помещений.

Хотя это и считается современным стилем, на самом деле это потолок традиционной формы. Сделанные в основном из твердых пород дерева или пихты Дугласа, балки придают домам классический деревенский вид.

Когда внутри помещения выступают более тяжелые несущие балки, натуральное дерево визуально отличается от остальной части помещения. В тех случаях, когда несущие балки не требуются, копия балки создается с использованием фанеры и митров — и используется просто из-за своей эстетической привлекательности.

Балочные потолки могут быть изготовлены в различных стилях. Тем не менее, эти детализированные потолки могут подавить небольшую комнату, поэтому помните, где у вас установлены эти потолки.

Использование профессионального эксперта по потолкам для руководства

Являясь самым титулованным производителем потолков в отрасли и , единственным производителем потолков в США, который работает исключительно с деревом, квалифицированная команда экспертов 9Wood проведет вас по различным типам потолков, чтобы помочь вам найти модель, которая подходит именно вам. технические характеристики.Наша цель — сделать так, чтобы ваше видение дизайна стало реальностью.

Перегородка: как создать раму за 10 шагов

Описание проекта

Навык

3 из 5 Умеренный Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

Стоимость

От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

Расчетное время

От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

На каждую реконструкцию, которая включает в себя снос стены, есть другая, требующая ее возведения.«Если вы ремонтируете чердак, добавляете кладовку или домашний офис, вам понадобится дополнительная стена или две», — говорит генеральный подрядчик This Old House Том Сильва.

Построение простой перегородки — каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки — является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, затем установлен отвес.

Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к проблемам. Обрамление из хороших материалов и умных технологий закладывает основу для всего, что следует далее: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, но не заедают.

Как построить перегородку

1. Обзор сборки перегородки

2. Разложите деревянную перегородку

Фото Дэвида Кармака

Отметьте потолок на расстоянии 3 дюймов от одной стены в том месте, где к нему будет примыкать перегородка.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
Используя метки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрежьте тарелки.
Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

3. Отметьте пластины

Фото Дэвида Кармака

Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса, указанных в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
Приложить жатку к подошве в дверном проеме; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
Снимите жатку. Нарисуйте параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
На первой стойке проведите линию через обе пластины. Работайте от конца, проводя линию на расстоянии 1,5 дюйма от первого. Повторите для каждой отметки, чтобы указать расположение штифтов.
Установите жатку на верхнюю пластину между положениями штифтов. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

4. Измерьте шпильки

Чтобы определить длину стойки, сложите два блока 2×4 лицом к лицу на линии разметки пола и отмерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
Произведите измерения с любого конца перегородки и в трех точках между ними.

5. Отрежьте шпильки

Фото Дэвида Кармака

Подсчитайте количество продольных и обычных шпилек, отмеченных на пластине, и отрежьте их все до минимального размера с помощью переносной дисковой пилы и Speed Square.
Кроме того, обрежьте все калеки, включая те два, которые лежат напротив шипов-цапф, до длины: длина шипа-цапфы минус длина домкрата минус толщина перемычки.

6. Соберите детали

Фото Дэвида Кармака

Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
Следуйте последовательности сборки, показанной на рисунке под Шагом 1. Начните с компонентов дверного проема; закончить с общими шпильками.
Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
Для соединений лицом к лицу (от шпилек до королей, головок) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

Наконечник: Для ненесущей стены шпильки домкрата можно собирать вместе из обрезков 2×4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

7. Наклоните перегородку вверх

Фото Дэвида Кармака

Когда все части будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

8. Проверьте перегородку на наличие отвеса

Фото Дэвида Кармака

Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы проверить, что края и поверхности гвоздей расположены отвесно (строго вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

9. Закрепите перегородку

Фото Дэвида Кармака

Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву в бетон, затем забейте пружинные штифты, шурупы или гвозди, вырезанные из камня.)
Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стены.
После того, как стена закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
Чтобы противостоять силе захлопывающейся двери, пригвоздите каждый конец только что обрезанной пластины к шпилькам домкрата двумя гвоздями 10d.

10. Блокировка зигзага

Фото Дэвида Кармака

В большинстве случаев перегородка, построенная из 2×4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену более 8 футов высотой (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бревна, прибитые гвоздями между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

Для этой цели он предпочитает блокировку «елочкой», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стоек служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

Затем, двумя гвоздями 16d, он ногтями на ногах через поверхность каждой шпильки и в блокировку; следующую деталь он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпал с ближним концом первой детали. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

«Это быстро, дешево и отлично работает», — говорит он об этом. «Что может быть лучше, чем это?»
