Калькулятор расчета деревянных балок перекрытия онлайн: Расчет балки онлайн — Калькулятор балок перекрытия из дерева

Содержание

Расчёт перекрытия с деревянным каркасом

Прочность
(СП 64.13330.2011)
Устойчивость
плоской формы
деформирования
(СП 64.13330.2011)
Прогиб
Эстетико-психологические
требования
(СП 20.13330.2016)
Прогиб
Конструктивные
требования
(СП 31-105-2002)
Прогиб
Физиологические
требования
(СП 20.13330.2016)
Зыбкость
(СП 29.13330.2011)
Расчётная нагрузка кгс/м² кгс/м² кгс/м² кгс/м² кг
Предельное значение kПа мм мм мм мм
Расчитанное значение кПа мм мм мм мм
✓ ✗ ✓ ✗ ✓ ✗ ― ✓ ✗ ― ✓ ✗ ― ✓ ✗
Проверка наличия требуемых функций браузера
  • ✓ ✗ HTML5 Canvas
  • ✓ ✗ WebGL

Калькуляторы для расчета теплопотерь прямоугольного помещения и основных характеристик прямоугольной отопительной печи

Расчет несущей способности и прогиба деревянных балок

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины. Предлагаемый калькулятор поможет Вам быстро подобрать оптимальное сечение и шаг балок в зависимости от длины пролета и предполагаемых нагрузок.

Онлайн-калькулятор для расчета балок находится здесь >>>


Версию калькулятора для работы в офлайне можно скачать здесь >>> (zip-файл, 566 Кб)

Расчет теплопотерь помещения

С помощью предлагаемого калькулятора Вы можете самостоятельно определить потребности любого жилого помещения в тепле.


Под термином "жилое" подразумевается помещение, в котором проживают постоянно в течение отопительного сезона. Дачные строения, в которых отопление в холодное время года работает периодически, как правило, в выходные дни, в данную категорию не попадают. Для выхода на оптимальный тепловой режим в них потребуется значительное время, зависящее от конструктивных особенностей здания, и увеличенная мощность системы отопления.


Для расчета теплопотерь в соответствующие поля и раскрывающиеся списки калькулятора требуется ввести данные конкретного помещения. Перерасчет значений производится автоматически. Результирующее значение суммарных теплопотерь помещения выводится в левой нижней части калькулятора в пункте "Суммарные теплопотери помещения, Вт".


Онлайн-калькулятор для расчета теплопотерь помещения находится здесь >>>

Версию калькулятора для работы в офлайне можно скачать здесь >>> (zip-файл, 576 Кб)

Расчет теплоотдачи прямоугольной отопительной печи

После определения теплопотерь помещения можно подобрать отопительную печь с требуемыми характеристиками по теплоотдаче и габаритам. Одновременно определяются основные характеристики топливника, расчитанного на применение определенного вида топлива.


Калькулятор для расчета теплоотдачи печи находится здесь >>>

Версию калькулятора для работы в офлайне можно скачать здесь >>> (zip-файл, 563 Кб)

Калькулятор балок. Расчет нагрузки на балки перекрытия. Нагрузка на балку: нюансы

Калькулятор балок – это опция, которая поможет произвести необходимые расчеты для получения прочной системы. Максимально же точные данные смогут предоставить профи.

Калькулятор балок: на чем он основывается

При приближении к этапу возведения перекрытия возникает необходимость грамотно рассчитать допустимую нагрузку для уже построенной конструкции. При этом необходимо учесть, что правильно высчитанная длина и толщина балок позволяет установить максимально прочную и долговечную стропильную систему.

Нужно отметить, что таким стандартным проблемам, как частичное разрушение и проседание перекрытия способствуют следующие моменты:

  • Прогиб поперечин.
  • Дефекты дерева.
  • Чересчур большой шаг непосредственно между лагами и др.

Поэтому необходимо рассчитать нагрузку, которую будут создавать сами балки собственным весом. В целом на рассматриваемые системы давление оказывается на кручение, изгиб сечения, а также прогиб по длине.

При расчетах нужно учитывать также и климат местности, поскольку немалая нагрузка ложиться на стропила при сильном ветре, выпадении снега и т.д. Важным моментом является длина шага: малый увеличит вес конструкции, большой же станет причиной ослабевания конструкции в целом.

Рассчитываем нагрузку перекрытие из балок

Пролет – определенное расстояние между стенами. Если помещение не квадратное, то один пролет всегда короче второго. По правилам, перекрытие нужно делать по меньшему пролету. Это позволяет обустроить максимально прочную систему.

Сам брус, по стандарту должен иметь сечение 7 к 5 (высота к ширине). При таком подходе исключается деформация изделия. Прогиб же может быть максимум 2 см при длине балки 4м (то есть соотношение должно быть не больше 1 к 200).

Ниже приведены формулы, которые чаще всего используются при проведении необходимых расчетов. Прогиб можно найти, воспользовавшись такой формулой: f=L/200. Где f – нормальный прогиб, L – размер (длина) пролета, а 200 – это допустимое по нормам расстояние в см на 1 единицу проседания.

Площади поперечных сечений и масса баллок

Кроме этого, определяется момент сопротивления по формуле: W ≥ M/R. Где R представляет собой расчетное сопротивление, а М – максимальный изгибающий момент конкретной прилагаемой нагрузки. Для прямоугольных же балок можно воспользоваться формулой: W=b*h²/6/ Где h – высота, а b – ширина бруса.

Нагрузка на балку: нюансы

Особое внимание нужно уделять конструкциям, в которых перекрытие выполняет роль, как пола, так и потолка. В таких ситуациях не нужно пренебрегать лагами и точным расчетом подходящей длины шага.

Еще при корректном подходе учитывается масса утеплителя и других элементов. Стандартной полезной нагрузкой считается 150 кг/м². Для чердака этот показатель снижают до 75 кг/м².

Предложенный онлайн калькулятор позволит получить, максимально приближенные к точным, данные. В случае сомнений и вопросов обращайтесь к менеджерам компании «АртСтрой».

Понравилась статья? Расскажите друзьям!

Пролет 6 м деревянные балки. Расчет деревянных балок перекрытия: онлайн-калькулятор и теория расчетов

Деревянные балки – это строительный материал, который нашел свое широкое применение при обустройстве перекрытий между этажами в бревенчатых, брусовых и каркасным домах. Главная цель такой конструкции состоит в том, чтобы принять на себя все нагрузку и распределить ее равномерно по всей поверхности верхнего этажа и крыши. Именно качественные характеристики представленного материала определяют устойчивость и прочность всего дома.

Кроме этого, на выбор материал играет важную роль и особенности материала, ведь представленные перекрытия подвергаются влиянию огня, плесени, в результате чего на поверхности возникают трещины. Для этих целей бурс обязательно нужно обрабатывать специальным составом.

Представленный материал может быть различного вида, каждый из которых характеризуется положительными и отрицательными свойствами.

Первый вид балок перекрытия – это непрерывный массив .

При обустройстве цоколя или чердака необходимо применять усиленную теплоизоляцию, так как в этих помещениях имеет место постоянный перепад температуры. Для перекрытий между этажами требуется качественная звукоизоляция. Она необходимо даже при условии, что на верхнем этаже не будут располагаться жилые помещения.

На видео - устройство чердачного перекрытия по деревянным балкам:

Сколько стоит строганая обрезная доска размером 25х150х6000 можно узнать из данной

Имеется еще один метод устройства деревянных конструкций. В этом случае между брусьями ведется укладка плиты минваты. После укладки представленного теплоизоляционного материала поперек него прикрепить лаги. Они должны быть обязательно обшиты накатом.

Еще имеется третий способ устройства перекрытий, он практически аналогичен второму, но только в этом случае необходимо добавить еще один слой лаг и теплоизолятора между ними. Благодаря последнему методу удается усилить несущую способность всего перекрытия.

Посмотреть таблицу о том сколько бруса в одном кубе можно в данной

Когда балки перекрытия монтируются в деревянном здании, то необходимо принимать во внимание тот факт, что со временем произойдет его усадка. Как правило, это происходит через год после возведения дома. Для защиты от деформации необходимо использовать один очень проверенный метод. Он заключается в том, что нужно сочленения брусьев с наружными стенами прикреплять не прочно, а обрезать концы брусьям под наклоном 60 градусов.

Для кирпичных стен технология проведения подобных мероприятий немного другая. В ходе строительства необходимо позаботиться про особые гнезды, в которых и будет происходить закладка бруса. Между его концом и кирпичом стоит уложить подкладку, обработанную битумом.

Как произвести расчет? Для используемого бурса должен соблюдаться необходимый запас прочности, чтобы он смог выдерживать нагрузку жилого строения, мансарды и кровли. Ее значение не должно быть выше 350 кг/м2. Процесс укладки перекрытий осуществляется по ширине, когда пролет представлен в форме прямоугольника. Предельно допустимая длина балки может составлять 7 м.

О том что лучше клееный брус или оцилиндрованное бревно можно узнать из данной

На видео рассказывается о максимальной длине деревянной балки перекрытия:

Если ведется перекрытие этажей с различными режимами температуры, то брус должен быть утеплен. В противном случае вам не избежать образования влаги, которая в итоге приведет в разрушению материала изнутри. Толщина теплоизолятора не должна быть меньше 25 см. При утеплении балок между этажами с одинаковыми показателями температуры стоит учитывать, чтобы толщина теплоизолятора составила 10 см.

Также нужно принимать во внимание тот факт, чтобы балки не были перенасыщены влагой. Это фактор необходимо учитывать во время покупки материала. Уровень влажности не должен быть больше 20 %. В противном случае, выбранный вами природный материал прослужит вам недолго.

Деревянные балки перекрытия – это важный элемент при обустройстве чердачных, цокольных и мансардных перекрытий. Благодаря им дается придать конструкции дополнительную прочность и надежность. Перед тем как приобретать то или иное изделие, важно определить с назначением, размерами и выполнить все необходимые размеры.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций - более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий - это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов .

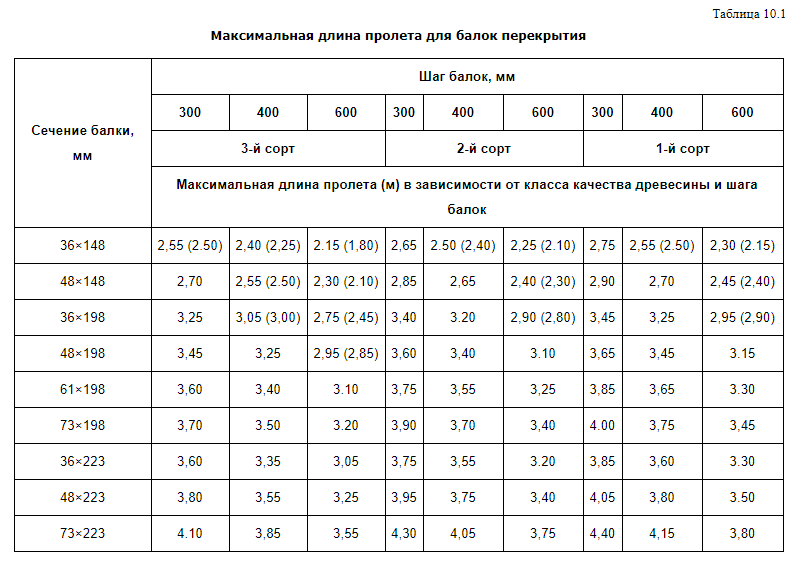

Оптимальный пролет для деревянных конструкций - 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг мо

Калькулятор расчета балок

25.04.2018

Металлоконструкции балки относятся к перекрытиям, эксплуатация которых должна быть абсолютно безопасной. Калькулятор расчета балок позволяет определить надежность и прочность конструкций здания и рассчитать нагрузки, которые не будут превышать допустимые.

Чтобы использовать в здании металлоконструкции балки без опасений, необходимо изготовить эти конструкции по всем правилам строительного производства. Калькулятор расчета балок из ЛМК и ЛСТК наиболее прост, по сравнению с онлайн расчетами железобетонных конструкций, а надежность металлических балок выше, чем у любых других.

О том, что деревянные балки могут со временем сгнить, испортиться от насекомых или химикатов, мы не раз рассказывали читателям. Учитывая всевозможные деформации, достаточно сложно определить жизнестойкость деревянных конструкций. Поэтому предлагаемый на нашем сайте калькулятор расчета балок можно использовать только для металлических конструкций.

Чтобы правильно подобрать металлические балки, пользователю предлагается самостоятельно провести онлайн расчеты и определить параметры балки — толщину и длину, которые в дальнейшем позволят минимизировать отходы металла при устройстве перекрытия, а значит и сэкономить на производственных затратах.

  • На чем строится калькулятор расчета балок? На экономии. Металлические балки могут быть любой длины и даже не из цельного металлопроката, а сваренными из отдельных кусков, для этого, конечно, понадобятся отдельные расчеты, тем не менее рассматривать в проекте нужно все оптимальные варианты производства, чтобы сэкономить в деньгах и не навредить характеристикам объекта строительства в процессе его эксплуатации.

Определив для себя главное можно переходить к упрощенным онлайн расчетам. Укажите размеры балок перекрытий, пролет и шаг, рекомендуемые нагрузки и металл, из которого будет изготовлена балка, после чего нажмите меню «расчет» и получите необходимый результат.

Хоть калькулятор расчета балок и прост в обслуживании, в самом производстве металлоконструкций балок есть несколько особенностей, о которых лучше знать до обращения к онлайн сервису расчетов.

Металлоконструкции балок могут использоваться в системе перекрытия сразу над двумя, тремя и больше помещениями. А сама металлоконструкция балки, соответственно, может быть однопролетной, двухпролетной и трехпролетной.

  • Главный наш совет: перед тем как использовать онлайн калькулятор расчета балок необходимо составить техническое задание (ТЗ) и определить варианты производства металлоконструкций балок для системы перекрытий.

В малоэтажном строительстве чаще всего используются однопролетные металлоконструкции балки, но лучше заранее рассмотреть наиболее оптимальные варианты производства, чтобы чувствовать свою компетентность в рассматриваемом вопросе.

Калькулятор расчета балок, как говорилось выше, построен на упрощенных расчетах металлической балки перекрытия однопролетной с шарнирными опорами из цельного металлопроката. Чтобы произвести наиболее полный расчет согласно действующих нормативных документов, нужно обратиться к консультанту компании по телефону 391 251-82-82 и оставить свой производственный заказ.

Для справки: На балочные системы в перекрытиях действуют нагрузки силы на изгиб сечения, на кручение, на прогиб по длине. Поэтому наш онлайн сервис рассматривает отдельно калькулятор расчета балок и калькулятор перекрытий. Вы можете воспользоваться онлайн расчетами самостоятельно и без предварительной записи, а при возникших трудностях проконсультироваться со специалистами. Обращайтесь!


Вернуться к списку

Онлайн-калькулятор для расчета деревянных балок перекрытия

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.
Высота балки (мм):
Ширина балки (мм):
Материал древесины:
Сосна Ель Лиственница
Сорт древесины (см. ниже):
1 2 3
Сорт древесины:
1 2 3
Сорт древесины:
1 2 3
Пролет (м):
Шаг балок (м):
Коэффициент надежности:
1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь сечения и механическую прочность балки.
Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

Качественный и быстрый монтаж системы отопления для частного дома и дачи:

  • газовое, водяное, дровяное, естественное отопление
  • отопление без газа, на солярке

Читатйте тут подробнее

Звоните и заказываете круглосуточно: +7(495)744-67-74 Круглосуточно

ООО ДИЗАЙН ПРЕСТИЖ надежный партнер по отоплению

Устройство отопления в частном доме

Зимой в доме должно быть тепло – одно из важных условий для постоянного проживания в загородном коттедже. Другой вопрос, какой именно будет система отопления? Вариантов множество, что делает окончательный выбор не самым удобным. Мы решили вам помочь и постарались рассмотреть основные примеры систем отопления, успешно применяемых в частных домах.

Как утеплить пол в деревянном доме?

Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции.

Кладка мангала из кирпича

Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка. Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню.

Калькулятор деревянных балок

| Какой размер мне нужен?

Рассчитайте необходимый размер балки, балки или перекрытия из сосны № 2 или LVL. Охватывает любой пролет и любую нагрузку с высокой точностью. Дважды проверьте себя с помощью этих диаграмм. Работает только с равномерно распределенными нагрузками.

Есть два разных типа нагрузок. Это либо внешняя, либо внутренняя нагрузка. Другими словами, он будет либо на внешней стене, либо где-то внутри. Нагрузка на внешнюю стену с фермами с прямым пролетом составляет ровно половину нагрузки на каждую стену.Например, если размер здания составляет 24 x 24 дюйма, и в нем есть фермы, а нагрузка на крышу будет составлять 30 фунтов снеговой нагрузки, а потолок без хранилища будет таким. Это будет вдвое больше нагрузки на внешние стены по сравнению со зданием с центральной стеной. Калькулятор учитывает все это. Вам нужно только выбрать все применимые нагрузки.

Большинство внутренних балок должны учитывать нагрузку на крышу. Если есть какие-либо вопросы по другому поводу, вам следует обратиться к поставщику или инженеру.Этот калькулятор соответствует 90% приложений в Международной кодовой книге 2012 года.

Здравый смысл

По моему опыту никогда не использовать балку меньше двухслойной 2 x 8. Что бы ни говорили спецификации. Эти небольшие области обычно представляют собой дверные проемы внутри, и людей учат, что эти области являются самым надежным местом в доме в случае возникновения чрезвычайной ситуации.

Подшипник

Согласно кодам IRC 2012 ни одна балка, балка или свод никогда не должны иметь наклон менее 1 1/2 дюйма.Что-нибудь 5 'и выше мы всегда как минимум вдвое калечим. На более длинных пролетах балке может потребоваться гораздо больше места для опоры, как указано в этой таблице.

Крепление

Балки, состоящие из более чем одного слоя, должны быть скреплены гвоздями или болтами. Код IRC 2012 требует минимум 32 ″ O.C. в шахматном порядке с использованием гвоздя не менее 3 ″ на 120 ″. На собственном опыте мы научились использовать гвоздь с пазом размером не менее 3 1/4 дюйма x 131 дюйм в столбике по четыре на каждую ногу вниз по ламинату.

Единственный раз, когда вам когда-либо понадобится использовать болты, будет, если материал будет иметь такие серьезные деформации, как плохая «чашка», которую невозможно преодолеть гвоздями.

Калькулятор настила настила и смета цены

Подсчитайте, сколько досок настила, скрытых креплений и шурупов необходимо для вашей колоды, учитывая размер настила и предпочтительную длину доски. Оцените стоимость настила, скрытых креплений и шурупов, указав цену за доску.

Оценка материала:

Ориентировочная стоимость материалов:

* Только оценки - затраты зависят от местоположения / поставщика, выбранного материала и количества.



Как оценить настил

Палубы - отличный способ добавить в ваш дом полезное открытое пространство. Существует множество вариантов напольного покрытия, в том числе композитный настил, кедровые пиломатериалы, пиломатериалы, обработанные давлением, и экзотические лиственные породы. При выборе напольного покрытия для вашего проекта учитывайте бюджет, долговечность и техническое обслуживание.

Композитный настил практически не требует ухода, но он дороже, чем пиломатериалы из кедра или обработанные давлением. Также важно продумать, какие крепежи для пола вы хотите использовать, например, скрытый крепеж или завинчивание досок, чтобы вы могли правильно выбрать материалы для заказа.

Прежде чем приступить к новому проекту, вам нужно будет оценить, сколько настила настила потребуется для этого проекта. Это можно сделать несколькими способами. Самый простой способ - воспользоваться калькулятором выше.

Чтобы использовать наш калькулятор, вам необходимо знать размер вашей колоды и доски, которые вы хотите использовать. Большинство плит доступно в ширине 3 1 2 дюймов или 5 1 2 дюймов и длиной 8 футов, 10 футов, 12 футов или 16 футов. Вам также необходимо знать расстояние между балками, которое вы планируете использовать, чаще всего 12 дюймов, 16 дюймов, 20 дюймов или 24 дюйма.

Если вам нужна ориентировочная цена настила, вы также можете указать цену за доску. Если вам нужно рассчитать балясины перил, воспользуйтесь нашим калькулятором балясин.

Оценка материалов палубы без калькулятора

Оценка материалов настила палубы начинается с определения площади вашего проекта. Вы можете умножить длину палубы в футах на ширину в футах, чтобы найти квадратные метры. Ознакомьтесь с нашим калькулятором площади в квадратных футах, чтобы узнать, как рассчитать площадь в квадратных футах для участков необычной формы.

Когда у вас есть квадратные метры колоды, вам нужно найти квадратные метры выбранной вами доски в футах. Чтобы найти это, умножьте ширину доски пола в футах на длину в футах.Вы можете использовать наш калькулятор футов и дюймов, чтобы преобразовать ширину доски из дюймов в футы.

Чтобы найти необходимое количество досок, разделите общую площадь палубы на площадь доски, например. всего футов 2 / доска футов 2 .

Советы по оценке колоды

Помимо измерения площади настила следует еще измерить, сколько пиломатериалов потребуется для лестницы. Рекомендуется заказать дополнительно 10% пиломатериалов для учета отходов и обрезков.

Кроме того, не забудьте заказать достаточное количество крепежа для вашего проекта, например, скрытый крепеж или винты из нержавеющей стали / с покрытием. Вам нужно будет заказать крепеж, подходящий для того типа террасной доски, который вы заказываете. Для некоторых продуктов, таких как композитные плиты, может потребоваться скрытый крепеж или винт определенного типа.

В то время как большая часть настилов из композитных или мягких пород дерева продается на ножках для доски, некоторые настилы из твердой древесины или экзотических пород продаются на ножках. В таком случае воспользуйтесь калькулятором досок, чтобы оценить, сколько пиломатериалов вам понадобится для проекта.

Перед тем как начать свой проект, вам следует обратиться к нашему калькулятору стоимости колоды, чтобы получить представление о том, сколько стоит сборка колоды и какие варианты доступны.

У нас есть ряд отличных ресурсов, чтобы помочь с вашим проектом колоды. Получите бесплатную оценку от местного подрядчика, если вы хотите, чтобы кто-то еще процитировал проект. Оцените, сколько бетона вам нужно для ваших столбов, с помощью нашего калькулятора бетонных отверстий.

Калькулятор обрезки и формования - Дюймовый калькулятор

Оцените количество опорных элементов основания, дверной коробки, оконной рамы, короны и перил для стульев, необходимых для завершения комнаты, указав длину и ширину вашей комнаты.При желании введите количество окон и дверей, чтобы оценить необходимое количество кожухов.

Как оценить количество необходимой обрезки

Установка отделки способна улучшить внешний вид любого помещения. Чтобы оценить количество декоративных молдингов, необходимых для завершения комнаты, необходимо определить периметр помещения в футах.

Расчет основания, перил стула и молдингов короны

Основание, поручень стула и карнизы короны можно рассчитать одним и тем же методом.Сначала измерьте длину и ширину комнаты в футах. Используйте наши инструменты для преобразования единиц длины, чтобы преобразовать измерения длины в футы.

Следующим шагом будет определение периметра комнаты. Умножьте длину на 2 и ширину на 2, затем сложите значения, например. (длина × 2) + (ширина × 2) = периметр. Вычтите длину любых дверей или окон, разделяющих комнату. Например, если у вас есть входная дверь размером 36 дюймов, вычтите 3 фута из измерения периметра.

Молдинги продаются с линейной опорой или длиной 8 футов.Если выбранный вами плинтус продается линейной опорой, вы должны получить количество опор, необходимое для вашего периметра. Подробнее о вычислении линейных метраж. Если ваш багет продается в виде 8-дюймовых деталей, вам нужно найти количество деталей, необходимое для завершения вашего проекта. Для этого разделите размер периметра на 8 и округлите в большую сторону, например. (периметр / 8).

Поскольку стыки в обрезке нежелательны, возможно, стоит приобрести небольшую дополнительную обрезку, чтобы учесть порезы и отходы материала, чтобы при необходимости можно было использовать более длинные детали.Это суждение, которое вам нужно будет сделать в зависимости от вашей комнаты.

Расчет дверной и оконной обшивки

Расчет необходимого количества оконной рамы аналогичен расчету молдингов основания. Начните с измерения периметра двери или окна и преобразования его в футы.

Учтите, что наличник выходит за край двери или окна на толщину обшивки. Учет этого, прибавляя толщину обшивки, умноженную на 2, к каждой длине двери или окна.

Например, , если вы устанавливаете молдинг толщиной 3 дюйма на окно размером 36 x 48 дюймов, используйте следующее уравнение, чтобы определить, сколько требуется обрезки:

линейный фут = ((ширина + (толщина × 2)) × 2) + ((высота + (толщина × 2)) × 2)
линейный фут = ((36 ″ + (3 ″ × 2)) × 2) + ((48 ″ + (3 ″ × 2)) × 2)
линейных футов = ((36 ″ + 6 ″) × 2) + ((48 ″ + 6 ″) × 2)
линейных футов = (42 ″ × 2) + (54 ″ × 2)
линейных футов = 84 ″ + 108 ″
линейных футов = 192 ″ = 16 ′

Технически это окно может быть выполнено с использованием двух 8-дюймовых профилей, но, скорее всего, потребуются три 8-дюймовых элемента для размещения обрезков и использования целых секций для каждого края.Как и в случае с базовым молдингом, примите во внимание, что следует использовать более длинные отрезки, чтобы избежать стыков, когда это возможно, что может потребовать покупки дополнительного материала.

Сколько стоит обрезка?

Для оценки стоимости необходимо умножить цену обрезки за фут на необходимую длину обрезки. Если обрезки продаются длиной 8 футов, умножьте стоимость доски на количество необходимых досок. Обрезка может варьироваться в цене от 0,25 доллара до 10 долларов за погонный фут в зависимости от породы дерева, толщины и сложности лепнины.

Узнайте, сколько будет стоить ваш проект отделки, с помощью профессиональных предложений плотников в вашем районе. При оценке стоимости обязательно учитывайте отходы материалов и покраску или отделку. Большую часть отделки потребуется покрасить или окрасить морилкой, что может увеличить стоимость проекта.

Бесплатный калькулятор луча | ClearCalcs

Как использовать бесплатный калькулятор балки

Калькулятор балки ClearCalcs позволяет пользователю ввести геометрию и загрузку балки для анализа за несколько простых шагов.Затем он определяет изгибающий момент, диаграммы сдвига и прогиба, а также максимальные требования, используя мощный механизм анализа методом конечных элементов.

Регистрация учетной записи ClearCalcs откроет дополнительные расширенные функции для проектирования и анализа балок и множества других структурных элементов. ClearCalcs позволяет проектировать из стали, бетона и дерева в соответствии со стандартами Австралии, США и ЕС.

Лист разделен на три основных раздела:

  1. «Ключевые свойства», где пользователь вводит геометрию выбранного сечения и опор балки.
  2. «Нагрузки», где можно вводить распределенные, точечные и приложенные моментные нагрузки,
  3. «Сводка», в котором отображаются основные выходные данные и диаграммы.

Раздел «Комментарии» также включен для того, чтобы пользователь мог оставить какие-либо конкретные примечания по дизайну. Щелчок по любой из меток ввода / свойства дает описательное справочное объяснение.

1. Свойства входных клавиш

Свойства балки и сечения задаются путем ввода непосредственно в поля ввода.

Длина балки - это общая длина балки, включая все пролеты балки, в мм или футах.

Модуль Юнга установлен на значение по умолчанию 200 000 МПа или 29 000 фунтов на квадратный дюйм для конструкционной стали, но может быть изменен пользователем.

Площадь поперечного сечения зависит от выбранного сечения балки и по умолчанию имеет значения для обычной стальной балки.

Второй момент области (или момент инерции) также зависит от выбранного сечения балки и снова по умолчанию соответствует свойствам обычной стальной балки.

Свойства E, A и Ix для других секций балки можно получить из библиотеки свойств секций ClearCalcs.Кроме того, вы можете создать свой собственный раздел, используя наш бесплатный калькулятор момента инерции.

Положение опор слева позволяет пользователю вводить любое количество опор и указывать их положение по длине балки. Тип опоры может быть закрепленным (фиксированный в перемещении, свободном вращении) или фиксированным (фиксированный как при перемещении, так и при повороте) и выбирается из раскрывающегося меню. Требуется минимум одна фиксированная опора или две штифтовые опоры.

Вычислитель балки также учитывает пролет консолей на каждом конце, поскольку положение первой опоры не обязательно должно быть равно 0 мм, а положение последней опоры не обязательно должно быть равно длине балки.

Реакции на каждой из опор автоматически обновляются при добавлении, изменении или удалении опор в зависимости от указанной нагрузки.

2. Входные нагрузки

Калькулятор поддерживает различные типы нагрузок, которые можно применять в комбинации. Каждой загрузке может быть присвоено имя пользователем.

Знаковое обозначение, используемое для нагружения (показаны положительные значения):

Распределенные нагрузки указываются в единицах силы на единицу длины, кН / м или plf, вдоль балки и могут применяться между любыми двумя точками.В калькуляторе можно использовать два разных типа:

Равномерная нагрузка имеет постоянную величину по всей длине приложения. Следовательно, начальная и конечная величины, указанные пользователем, должны быть одинаковыми.

Линейные нагрузки имеют переменную величину по длине приложения. Различные начальные и конечные величины должны быть указаны пользователем, и они могут использоваться для представления треугольных или трапециевидных нагрузок.

Точечные нагрузки указываются в единицах силы, кН или тысячах фунтов, и площади, приложенной в дискретных точках вдоль балки.Например, они могут представлять реакции других элементов, соединенных с балкой. Пользователь вводит имя, величину и местоположение слева от луча.

На приведенной ниже диаграмме из сводного раздела показана двухпролетная неразрезная балка с линейно распределенной нагрузкой на участок и точечной нагрузкой.

3. Итоговые результаты вычислений

После задания нагрузки и геометрии калькулятор автоматически использует механизм конечно-элементного анализа ClearCalcs для определения моментов, поперечных сил и прогибов.Максимальные значения каждого из них выводятся как «Требование момента» , «Требование сдвига» и «Отклонение» вместе со схемами по длине балки.

Положительные значения означают отклонение вниз, а отрицательные значения - отклонение вверх. Знаковое соглашение, используемое на диаграммах поперечной силы и изгибающего момента (показаны положительные значения):

Использование курсора для наведения курсора на любую точку на диаграммах изгибающего момента, поперечной силы или прогиба дает конкретные значения в этом месте вдоль балки.В приведенном ниже примере показаны выходные параметры для двухпролетной неразрезной балки с линейно распределенной контактной нагрузкой и точечной нагрузкой.

Калькулятор ромбов

Ромб


Эти два рисунка относятся к одному и тому же ромбу.

a = длина сторон
p = длинная диагональ
q = более короткая диагональ
h = высота
A, B, C, D = угловые уголки
K = площадь
P = периметр
π = пи = 3.1415926535898
√ = квадратный корень

Использование калькулятора

Рассчитайте некоторые переменные ромба в зависимости от предоставленных входных данных. Вычисления включают длину сторон, углы углов, диагонали, высоту, периметр и площадь ромба.

Ромб - это четырехугольник, противоположные стороны которого параллельны, а все стороны равны по длине. Ромб, у которого все углы прямые, называется квадрат.Ромб (или ромб) - это параллелограмм со всеми 4 сторонами равной длины.

Единицы: Обратите внимание, что единицы длины показаны для удобства. Они не влияют на расчеты. Единицы измерения указывают на порядок результатов вычислений, например футы, футы 2 или футы 3 . Можно заменить любой другой базовый блок.

Формулы и ограничения ромба

Углы наклона: A, B, C, D

  • А = С
  • B = D
  • A + B = 180 ° = π радиан
  • для ромба, не являющегося квадратом,

Площадь: К

с A и B в радианах,

K = ah = a 2 sin (A) = a 2 sin (B) = pq / 2

Высота: h

  • h = h a = h b
  • h = грех (A) = грех (B)

Диагонали: p, q

  • p = a √ (2 + 2 cos (A)) = a √ (2-2 cos (B))
  • q = a √ (2-2 cos (A)) = a √ (2 + 2 cos (B))
  • p 2 + q 2 = 4a 2

Периметр: P

P = 4a

Rhombus Вычислений:

Следующие формулы, основанные на приведенных выше, используются в этом калькуляторе для выбранных вариантов расчета.

  • Вычислить B, C, D | Учитывая A
    Заданный угол A рассчитать углы B, C и D
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить A, C, D | Учитывая B
    По заданному углу B вычислить углы A, C и D
    • A = 180 ° - B
    • С =
    • D = B
  • Рассчитать | Учитывая P
    С учетом периметра вычислить сторону a
  • Рассчитать P | Учитывая
    Заданная длина стороны a рассчитать периметр
  • Вычислить B, p, q, h, P, K | Учитывая a, A
    По заданной длине стороны a и углу A вычислить диагонали, периметр, высоту, площадь и углы B, C и D
    • p = √ (2a 2 + 2a 2 cos (A))
    • q = √ (2a 2 - 2a 2 cos (A))
    • P = 4a
    • h = грех (A)
    • К = ах
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить A, B, q, h, P, K | Учитывая а, р
    По заданной длине стороны a и диагонали p вычислить диагональ q, периметр, высоту, площадь и углы A, B, C и D
    • A = arccos (1 - (p 2 /2 a 2 ))
    • q = √ (2a 2 - 2a 2 cos (A))
    • h = грех (A)
    • P = 4a
    • K = a 2 sin (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить A, B, p, h, P, K | Учитывая a, q
    По заданной длине стороны и диагонали q вычислить диагональ p, периметр, высоту, площадь и углы A, B, C и D
    • A = arccos (1 + (q 2 / 2a 2 ))
    • p = √ (2a 2 + 2a 2 cos (A))
    • h = грех (A)
    • P = 4a
    • K = a 2 sin (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить A, B, p, q, P, K | Учитывая a, h
    По заданной длине и высоте стороны вычислить диагонали, периметр, площадь и углы A, B, C и D
    • A = arcsin (ч / д)
    • p = √ (2a 2 + 2a 2 cos (A))
    • q = √ (2a 2 - 2a 2 cos (A))
    • P = 4a
    • K = a 2 sin (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить A, B, p, q, h, P | Учитывая a, K
    По заданной длине стороны и площади вычислить диагонали, периметр, высоту и углы A, B, C и D
    • A = arcsin (K / a 2 )
    • p = √ (2a 2 + 2a 2 cos (A))
    • q = √ (2a 2 - 2a 2 cos (A))
    • h = грех (A)
    • P = 4a
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить a, A, B, p, q, P | Учитывая К, ч
    При заданной площади и высоте вычислить длину стороны, диагонали, периметр и углы A, B, C и D
    • a = К / ч
    • P = 4a
    • A = arcsin (K / a 2 )
    • p = √ (2a 2 + 2a 2 cos (A))
    • q = √ (2a 2 - 2a 2 cos (A))
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить a, A, B, q, h, P | Дано К, р
    По диагонали p и площади вычислите периметр, высоту, длину стороны, диагональ q и углы A, B, C и D.
    • q = 2К / п
    • a = √ (p 2 + q 2 ) / 2
    • P = 4a
    • A = arccos (1 - (p 2 /2 a 2 ))
    • h = грех (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить a, A, B, p, h, P | Учитывая K, q
    По диагонали q и площади вычислить периметр, высоту, длину стороны, диагональ p и углы A, B, C и D
    • p = 2K / q
    • a = √ (p 2 + q 2 ) / 2
    • P = 4a
    • A = arccos (1 + (q 2 / 2a 2 ))
    • h = грех (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить a, B, p, q, P, K | Учитывая A, h
    По заданному углу A и высоте вычислить сторону a, углы B, C и D, диагонали, периметр и площадь
    • a = h / sin (A)
    • P = 4a
    • p = √ (2a 2 + 2a 2 cos (A))
    • q = √ (2a 2 - 2a 2 cos (A))
    • K = a 2 sin (A)
    • B = 180 ° - A
    • С =
    • D = B
  • Вычислить a, A, B, h, P, K | Учитывая p, q
    По диагонали p и диагонали q вычислить длину стороны, углы A, B, C и D, высоту, периметр и площадь.
    • a = √ (p 2 + q 2 ) / 2
    • P = 4a
    • К = (p * q) / 2
    • A = arcsin (K / a 2 )
    • B = 180 ° - A
    • С =
    • D = B
    • h = грех (A)

Список литературы

Цвиллинджер, Даниэль (главный редактор). Стандартные математические таблицы и формулы CRC, 31-е издание New York, NY: CRC Press, p. 323, 2003.

Математический форум: Спросите доктора математики FAQ: Четырехугольные формулы (http://mathforum.org/)

Вайсштейн, Эрик У. "Ромб". Из MathWorld - Интернет-ресурс Wolfram. Ромб.

Онлайн-структурное проектирование

Свободный
Расчет закрепленной балки (дюймовая)
Расчет бесплатный, логин не требуется

Расчет внутренних сил балки (поперечная сила, изгибающий момент) и прогибов

имперский луч приколот грузы случаи нагрузки силы отклонение

Открыть расчетный лист

Свободный
Луч, фиксированный на обоих концах (дюймовые)
Расчет бесплатный, логин не требуется

Расчет внутренних сил балки (поперечная сила, изгибающий момент) и прогибов

имперский луч исправлено грузы случаи нагрузки силы отклонение

Открыть расчетный лист

Свободный
Характеристики сечения, вычислитель момента инерции
Требуется логин, расчет бесплатный

Расчет момента инерции для общего сечения

метрика имперский инерция момент инерции

Открыть расчетный лист

Свободный
Расчет закрепленной балки (метрическая система)
Расчет бесплатный, логин не требуется

Расчет внутренних сил балки (поперечная сила, изгибающий момент) и прогибов

метрика луч грузы случаи нагрузки силы отклонение

Открыть расчетный лист

Свободный
Балка, закрепленная на обоих концах (метрическая система)
Расчет бесплатный, логин не требуется

Расчет внутренних сил балки (поперечная сила, изгибающий момент) и прогибов

метрика луч исправлено грузы случаи нагрузки силы отклонение

Открыть расчетный лист

Свободный
Расчет изолированного фундамента (дюймовая)
Расчет бесплатный, логин не требуется

Расчет максимального давления под фундамент

имперский Фонд опора давление

Открыть расчетный лист

Свободный
Площадь арматурного стержня по номеру и размеру (дюймовая)
Расчет бесплатный, логин не требуется

Расчет площади армирования, имперские единицы

имперский подкрепление арматура Общая площадь

Открыть расчетный лист

Свободный
Площадь арматурного стержня по номеру и размеру (метрическая система)
Расчет бесплатный, логин не требуется

Расчет площади армирования, метрические единицы

метрика подкрепление арматура

Открыть расчетный лист

Свободный
Емкость балки RC (EC2)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет прочности на изгибающий момент железобетонной балки (Еврокод 2)

метрика EC2 луч бетон

Открыть расчетный лист Предварительный просмотр

Свободный
Вместимость колонны RC (EC2)
Бесплатно, на ограниченный период, требуется логин

Расчет несущей способности железобетонной колонны и схема взаимодействия колонн (Еврокод 2)

метрика EC2 столбец бетон диаграмма взаимодействия

Открыть расчетный лист Предварительный просмотр

Усилие и крутящий момент предварительной затяжки болта (EC3)
Требуется вход в систему

Расчет предварительного натяга высокопрочных болтов, значения моментов затяжки болтов (Еврокод 3 и EN1090-2)

метрика EC3 EN1090-2 болт предварительная загрузка крутящий момент

Открыть расчетный лист Предварительный просмотр

Свободный
Базовая проверка пластины (метрика)
Бесплатно, на ограниченный период, требуется логин

опорная плита Колонка и расчет размера болта (Еврокод 3)

метрика EC3 опорная плита болт стали

Открыть расчетный лист Предварительный просмотр

Свободный
Опорная плита сдвига волочения Расчет (имперская)
Бесплатно, ограниченный период

Расчет опорной плиты сдвига глубины и толщины выступа

имперский срезной выступ опорная плита LRFD AISC стали

Открыть расчетный лист Предварительный просмотр

Свободный
Моментное соединение на болтах (EC3)
Требуется логин, расчет бесплатный

Расчет допустимой нагрузки на болтовый момент (Еврокод 3)

метрика EC3 момент связи стали

Открыть расчетный лист

Свободный
Допустимая нагрузка на изгиб стальной балки (дюймовая)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет прочности при изгибе стальной балки и поперечной устойчивости при кручении (AISC, LRFD)

имперский луч изгиб стали LRFD AISC

Открыть расчетный лист Предварительный просмотр

Свободный
Стальной элемент жесткости подшипника балки (дюймовая)
Бесплатно, ограниченный период

Проверка подшипников требования жесткости для полотен с сосредоточенными силами; Веб-локальная урожайность; Web Crippling; Боковое изгибание полотна

имперский луч сеть уступающий калечащий коробление LRFD AISC

Открыть расчетный лист Предварительный просмотр

Свободный
Диаметр балки (EC5)
Бесплатно, на ограниченный период, требуется логин

Расчет несущей способности деревянных балок, проверка деревянных элементов (Еврокод 5)

метрика EC5 луч дерево изгиб

Открыть расчетный лист Предварительный просмотр

Свободный
Вместимость деревянной колонны (EC5)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет несущей способности деревянных колонн, проверка деревянных элементов (Еврокод 5)

метрика EC5 столбец дерево изгиб

Открыть расчетный лист Предварительный просмотр

Свободный
Снеговая нагрузка на односкатную крышу
Бесплатно, на ограниченный период, требуется логин

Расчет снеговой нагрузки кровли на односкатных кровлях

метрика снег грузы силы крыша

Открыть расчетный лист Предварительный просмотр

Свободный
Снеговые скатные крыши
Бесплатно, на ограниченный период, требуется вход в систему

Расчет снеговой нагрузки на скатные кровли

метрика снег грузы силы крыша

Открыть расчетный лист Предварительный просмотр

Свободный
Снеговая нагрузка многопролетная
Бесплатно, на ограниченный период, требуется вход в систему

Расчет снеговой нагрузки кровли на многослойных кровлях

метрика снег грузы силы крыша

Открыть расчетный лист Предварительный просмотр

Свободный
Базовое давление ветровой нагрузки
Бесплатно, на ограниченный период, требуется вход в систему

Расчет эталонного давления ветровой нагрузки (Еврокод 1)

метрика ветер грузы силы

Открыть расчетный лист Предварительный просмотр

Свободный
Фактор орографии ветровой нагрузки
Бесплатно, на ограниченный период, требуется вход в систему

Расчет коэффициента орографии ветровой нагрузки (Еврокод 1)

метрика ветер грузы силы

Открыть расчетный лист Предварительный просмотр

Свободный
Расчет бокового давления почвы (метрическая система)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет активного, пассивного и неподвижного давления почвы для несвязных грунтов

метрика активный пассивный почвы грузить давление

Открыть расчетный лист Предварительный просмотр

Свободный
Расчет изолированного фундамента (метрическая система)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет максимального давления под фундамент

метрика Фонд опора давление

Открыть расчетный лист Предварительный просмотр

Свободный
Расчет изолированного фундамента (дюймовая)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет максимального давления под фундамент

имперский Фонд опора давление

Открыть расчетный лист Предварительный просмотр

Свободный
Расчет бокового давления почвы (британская)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет активного, пассивного и неподвижного давления почвы для несвязных грунтов

имперский активный пассивный почвы грузить давление

Открыть расчетный лист Предварительный просмотр

Свободный
Максимальный диаметр балки RC (ACI318)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет прочности на изгибающий момент железобетонной балки (ACI 318)

имперский ACI318 луч изгиб бетон

Открыть расчетный лист Предварительный просмотр

Свободный
RC емкость короткой стойки (ACI318)
Бесплатно, на ограниченный период, требуется вход в систему

Расчет несущей способности железобетонной колонны и диаграмма взаимодействия колонн (ACI318)

имперский ACI318 столбец бетон диаграмма взаимодействия

Открыть расчетный лист Предварительный просмотр

Свободный
Калькулятор веса стальных элементов (метрическая система)
Расчет бесплатный, логин не требуется

Расчет веса полых профилей прямоугольного и круглого сечения на метр

метрика вес стали

Открыть расчетный лист

Свободный
Давление на подушку оборудования (метрическая система)
Требуется логин, расчет бесплатный

Расчет давления на подушку оборудования (метрическая система)

метрика давление подушки размер колодки

Открыть расчетный лист

Свободный
Простая балка - равномерно распределенная нагрузка
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, равномерно распределенная нагрузка

метрика статика грузы силы луч

Открыть расчетный лист

Свободный
Простая балка - сосредоточенная нагрузка в центре
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, сосредоточенная нагрузка в центре

метрика статика грузы силы луч

Открыть расчетный лист

Свободный
Простая балка - сосредоточенная нагрузка в любой точке
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, сосредоточенной нагрузки в любой точке

метрика статика грузы силы луч

Открыть расчетный лист

Свободный
Простая балка 2 Концентрированная сим.грузы
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, 2 концентрируют симметричные нагрузки

метрика статика грузы силы луч

Открыть расчетный лист

Свободный
Простая балка 2 Концентрированная сим.грузы
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, 2 концентрируют симметричные нагрузки

имперский статика грузы силы луч

Открыть расчетный лист

Свободный
Простая балка - равномерно распределенная нагрузка
Расчет бесплатный, логин не требуется

Расчет ножницы, моментов и прогибов для простой балки, равномерно распределенная нагрузка

имперский статика грузы силы луч

Открыть расчетный лист

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
