отзывы и характеристики, особенности и популярные модели

Автор: Александр Старченко

Для питания бытовой и промышленной техники используется  сеть переменного тока с напряжением 220/380 вольт, частотой 50 герц и разным количеством фаз. Большинство бытовой электронной техники допускает корректную работу в диапазоне сетевого напряжения от 190 до 245 вольт.

Тем не менее, достаточно часто в питающей сети  происходят скачки напряжения, когда его величина может изменяться в больших пределах. Такая ситуация обычно приводит к повреждению или полному отказу дорогостоящей бытовой техники. Стабилизатор напряжения для дома представляет собой прибор, позволяющий поддерживать с высокой точностью постоянную величину напряжения на выходе.

Содержание:

  1. Типы стабилизаторов напряжения
  2. Основные параметры стабилизаторов напряжения
  3. Популярные модели стабилизаторов

Типы стабилизаторов напряжения

В зависимости от принципа действия, приборы для стабилизации напряжения можно разделить на две группы:

  • Электромеханические стабилизаторы;
  • Электронные стабилизаторы.

К первой группе относятся релейные и сервоприводные устройства. Вторую группу представляют феррорезонансные, симисторные, тиристорные и импульсные приборы.

Специалисты рекомендуют выбирать стабилизаторы напряжения Российского производства, поскольку они лучше всего приспособлены к колебаниям напряжения в отечественных сетях. На сайте Энергия.ру покупают стабилизаторы для дома отечественного производителя «Энергия». Широкий выбор позволяет подобрать стабилизатор под любые потребности, который будет четко отрабатывать колебания напряжения в электрической сети, и оставят вашу технику в сохранности.

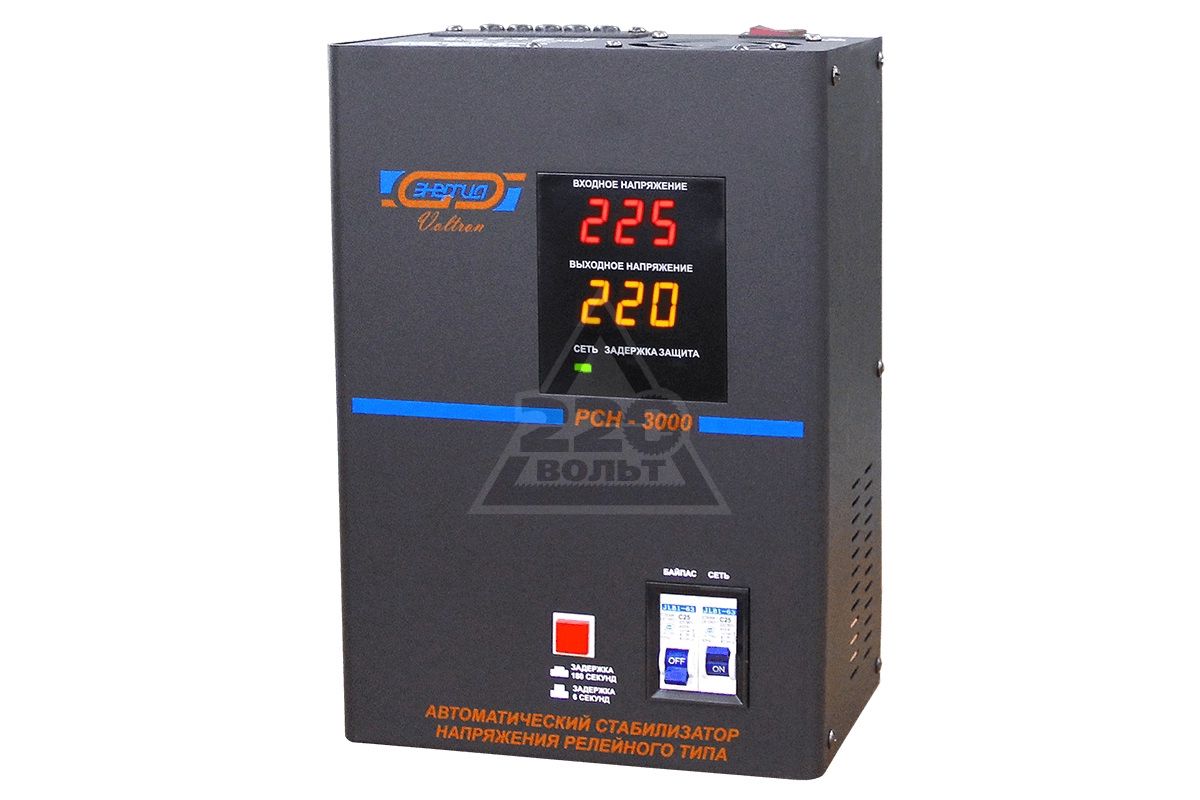

Релейные. Стабилизатор релейного типа отличается простотой конструкции, невысокой стоимостью и отсутствию помех. Основу его составляет автотрансформатор с секционированной  обмоткой и плата управления. При изменении величины питающего напряжения, плата управления выдаёт команду соответствующему реле.

Происходит подключение секции обмотки трансформатора на увеличение или уменьшение выходного напряжения. Скорость срабатывания равна 0,05-0,15 сек, что вполне достаточно для большинства бытовых приборов.

Точность стабилизации релейных устройств находится в пределах 5-8%. Данный факт означает, что разбег напряжения на выходе может варьироваться в пределах 203-237В. Если данный показатель критичен, например, в случае приобретения стабилизатора для газового котла, специалисты советуют делать выбор в пользу электронных стабилизаторов с повышенной точностью стабилизации.

К недостаткам релейных стабилизаторов можно отнести небольшую задержку стабилизации, ступенчатое регулирование выходного напряжения и возможное подгорание контактов реле, что ограничивает срок службы.

Сервоприводные. Сервоприводный стабилизатор организован на автотрансформаторе, в котором изменение напряжения осуществляется не ступенчатым способом с переключением секций обмотки, а плавно, с помощью скользящего контакта.

Ролик или щетка с графитовым наконечником, закреплённая на оси серводвигателя, перемещается по виткам обмотки тороидального автотрансформатора по сигналам с платы управления, которая отслеживает изменение напряжения на входе.

Прибор такого типа обеспечивает хорошую точность и плавность регулировки, но имеет низкое быстродействие. Для нормальной работы устройства диапазон скачков напряжения в сети должен варьироваться в пределах 190-250В. Наличие подвижных элементов снижает надёжность устройства. Щетки и ролики имеют свойство загрязняться и изнашиваться, а при износе часто искрят, поэтому требуют периодической замены. Кроме того, устройство шумит в процессе работы.

Электронные. В электронных стабилизаторах нет механических и движущихся частей, что обеспечивает высокую надёжность устройств.

  • Феррорезонансные стабилизаторы были широко распространены в 60-70 годы прошлого века. Они повсеместно использовались для питания ламповых телевизоров с трансформаторными блоками питания. Такое устройство работает на принципе магнитного резонанса. Стабилизатор данного типа отличался невысокой стоимостью и долговечностью. Серьёзными недостатками устройства можно считать сильную электромагнитную помеху, которая могла повлиять на работу других устройств и искажение формы выходного сигнала. Феррорезонансные приборы издают сильный гул, а их работа сильно зависит от частоты сети.
  • Симисторные или тиристорные стабилизаторы по принципу работы можно сравнить с релейными устройствами, но необходимое переключение обмоток осуществляется не контактами реле, а электронными элементами. Полупроводниковые ключи обычно выполнены на тиристорах или симисторах. Такие приборы обеспечивают хорошее быстродействие и длительный срок службы. Точность стабилизации зависит от количества ступеней, и у большинства симисторных моделей этот показатель находится в пределах 1-2,5% (небольшой разбег напряжения на выходе 214-226В), что в значительной степени превосходит показатели точности релейных устройств.

Стабилизаторы сети, выполненные на тиристорах, стоят достаточно дорого, но хорошие электрические параметры и устойчивость к перегрузкам обуславливают большую популярность таких приборов. Также данные приборы практически бесшумны.

Инверторы. В настоящее время большое распространение получили электронные стабилизаторы с двойным преобразованием частоты (инверторы). Преобразование переменного тока в постоянный и снова в переменный за счёт особенностей электронной схемы, обеспечивает получение стабильного напряжения на выходе устройства. Инверторный преобразователь бесшумен, имеет компактные размеры и обладает большим КПД, который может достигать 90% и более. При этом форма выходного напряжения соответствует синусоиде, а само устройство не создаёт электромагнитных помех.

Стабилизаторы с ШИМ. Современные микроэлектронные компоненты (ШИМ-контроллеры) применяются в схемах стабилизирующих устройств с широтно-импульсной модуляцией. Такие стабилизаторы обладают почти мгновенным быстродействием, точностью и надёжностью. Их применение ограничивается большой стоимостью и низким порогом  напряжения на входе (240-245 В).

Выбор производителя.

 При выборе стабилизатора напряжения также обращайте внимание на производителя. Например, много стабилизаторов напряжения якобы отечественных марок производятся в Китае, и имеют завышенные показатели, отличающиеся от реальности. Но есть и те, которые отличаются своей надежностью и хорошим сроком службы..

Также предлагаем посмотреть очень подробное и доходчивое  видео на тему выбора и подключения стабилизаторов напряжения:

Основные параметры стабилизаторов напряжения

Чтобы выбрать стабилизатор напряжения 220В для дома, необходимо знать характеристики таких устройств.

Сетевые стабилизаторы обладают следующими параметрами:

  • Мощность;
  • Скорость срабатывания;
  • Точность напряжения на выходе;
  • Разброс напряжений на входе.

Кроме того, при выборе стабилизатора учитывается количество фаз, наличие контроля параметров (дисплей) и защита от перегрузок.

Если планируется подключить только один потребитель, к примеру, холодильник, то можно использовать маломощный стабилизатор, рассчитанный на один электронный прибор. В том случае, когда дома имеется большое количество дорогостоящего электронного оборудования, чувствительного к перепадам энергии, целесообразнее приобрести мощный стабилизатор, который будет способен обеспечить питанием все потребители энергии.

Смотрите видео про основные критерии выбора стабилизатора для дома:

Мощность стабилизатора

При подборе стабилизатора по мощности необходимо учитывать общую мощность всех подключаемых потребителей. Чтобы разобраться в том, какой стабилизатор напряжения лучше для дома, необходимо знать, что такое активная и реактивная нагрузка и чем они отличаются.

В активной нагрузке вся полученная энергия не запасается, а поглощается полностью, преобразуясь в тепло. Примерами такой нагрузки могут служить электрические лампочки, плиты, утюги и другие подобные устройства. Если суммарная мощность таких приборов равна 4,0 кВт, то для их питания достаточно такой же мощности стабилизатора с небольшим запасом.

Другое дело реактивная нагрузка. В цепях питания таких устройств имеются индуктивность или ёмкость. Самый распространённый тип реактивной нагрузки это двигатель, используемый в электроинструментах, насосах и холодильниках. Для определения мощности стабилизатора для питания реактивной нагрузки используется определённая формула, в которой учитывается не только паспортная мощность, но и косинус фи (cos ϕ), который так же указывается в паспорте.

Так, если мощность перфоратора равна 900 Вт, а cos ϕ равен 0,6, то мощность стабилизатора должна быть не менее:

900 / 0,6 = 1500 Вт

Если в паспорте на устройство с электродвигателем косинус фи не указан, то паспортную мощность следует разделить на коэффициент 0,7.

   Также следует учитывать пусковой ток двигателя, который может быть больше рабочего в несколько раз. Для этого к расчётной мощности стабилизатора прибавляется 20% запас.

Коэффициент трансформации

Чтобы точнее разобраться, какой стабилизатор напряжения для дома лучше выбрать, не следует забывать про коэффициент трансформации. Это отношение входного и выходного напряжений. Если входное напряжение занижено, то в стабилизаторе будет происходить потеря мощности. Коэффициент трансформации для напряжения 170В равен 0,74.

Коэффициенты трансформации

Если  нагрузка равна 3,0 кВт, то требуемая мощность стабилизатора будет равна:

3,0 / 0,74 = 4,05кВт

Скорость срабатывания

Данный параметр определяет, насколько быстро стабилизатор отреагирует на изменение входного напряжения. По этой характеристике электронные устройства намного превосходят электромеханические, что и определяет их высокую надёжность. Скорость срабатывания особенно важна при эксплуатации прецизионной аппаратуры, для которой малейшее превышение напряжения грозит выходом из строя.

Точность выходного напряжения

Точность выходного напряжения стабилизатора измеряется в процентах. Если этот параметр равен 6 %, то несложно подсчитать, что стабилизатор обеспечит выходное напряжение в пределах от 207 до 233 вольт. Практически вся домашняя электронная техника может работать и при больших отклонениях, поэтому в быту, при отсутствии чувствительной техники, можно использовать стабилизаторы с точностью до 8-9 %.

Диапазон изменения входного напряжения

Важным параметром считается допустимый диапазон изменения входного напряжения. Обычно современные стабилизаторы обеспечивают работоспособность подключаемых устройств при изменении напряжения в сети от 190 до 240 вольт. Некоторые модели  оборудованы электронными предохранителями, которые отключают устройство при критических уровнях входного напряжения. Это позволяет сохранить от повреждения сам стабилизатор и его нагрузку.

Однофазный или трехфазный?

В быту обычно используется однофазная сеть переменного тока с напряжением 220В и частотой 50 Гц.

В том случае, если в доме или на даче имеется трёхфазная сеть, то и стабилизатор должен быть соответствующим. Чаще всего для этой цели используется устройство, представляющее собой три однофазных стабилизатора в общем корпусе, имеющее некоторые общие силовые элементы, либо 3 отдельных стабилизатора.

Прочие параметры

Современные стабилизаторы могут иметь дисплей для индикации параметров. В обязательном порядке, стабилизатор должен иметь схему защиты от перегрузок и систему охлаждения. Особенно это важно для электронных устройств, компоненты которых чувствительны к перегреву.

Таким образом, при выборе бытового стабилизатора учитываются следующие факторы:

  • Полная мощность всех возможных нагрузок, включая активные и реактивные;
  • Необходимая скорость и точность работы;
  • Разброс входных напряжений;
  • Коэффициент трансформации.

Также в завершении предлагаем посмотреть вам еще один хороший видеоролик, освещающий тему выбора стабилизирующего устройства:

Популярные модели стабилизаторов

рейтинг, отзывы, пять лучших моделей

В данном материале собраны самые актуальные стабилизаторы напряжения для частного дома, что характерно, информация подается в виде рейтинга

5 место — Wester STW-1000NP (0.8 кВт): Характеристики и цена

Wester STW-1000NP

Стабилизатор напряжения Wester STW-1000NP (0.8 кВт) занимает пятое место нашего рейтинга благодаря простоте установки, качественной сборки, компактности, и невысокому уровню шума. В сумме с небольшим весом данная модель выделяется на фоне других.

Тип стабилизаторарелейный
Активная мощность800 Вт
Полная мощность1 кВ·А
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение140-260 В
Точность стабилизации8%
Выходное напряжение202-238 В
Входная частота50-50 Гц
Класс защитыIP20
Вес2. 48 кг
Цена2 299 ₽

Качество работы

4.9

Уровень шума

4.9

Простота установки

5

Компактность

4.8

Качество сборки

4.8

Wester STW-1000NP (0.8 кВт): Преимущества и недостатки

+ Компактность размеров;

+ Небольшой вес;

+ При длительной работе не шумит;

+ Соотношение цены и качества;

+ Высокая точность показаний;

+ Положительные отзывы владельцев;

+ Удобный дисплей;

+ Отлично справляется со своей основной задачей;

— Мелкие недоработки;

4 место — Defender AVR Typhoon 1000: Характеристики и цена

Defender AVR Typhoon 1000

Заслуженное четвертое место занимает модель Defender AVR Typhoon 1000, которая может похвастаться доступной стоимостью, понятным интерфейсом и качественной сборкой.

Тип стабилизаторарелейный
Полная мощность320 Вт
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение175-285 В
Точность стабилизации10%
Выходное напряжение198-242 В
Входная частота50-50 Гц
Вес1,5 кг
Цена1 269 ₽

Качество работы

4. 5

Уровень шума

4.5

Простота установки

4.9

Компактность

4.8

Качество сборки

4.9

Defender AVR Typhoon 1000: Преимущества и недостатки

+ Доступная стоимость стабилизатора;

+ Простота конструкции;

+ Понятный интерфейс;

+ Нет шума в процессе работы;

+ Качественная сборка;

+ Соответствует заявленным характеристикам;

+ Компактность размеров модели;

— Короткий шнур питания;

— Отзывы как положительные, так и отрицательные;

— Воняет пластиком из коробки;

3 место — SVEN AVR SLIM 500 LCD (0.4 кВт): Характеристики и цена

SVEN AVR SLIM 500 LCD

Стабилизатор напряжения SVEN AVR SLIM 500 LCD выделятся возможностью крепления на стену, удобной индикацией и положительными отзывами владельцев. Третье место рейтинга.

Тип стабилизаторарелейный
Активная мощность400 Вт
Полная мощность500 В·А
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение140-260 В
Точность стабилизации10%
Выходное напряжение198-242 В
Входная частота50-50 Гц
Вес2,35 кг
Цена2 290 ₽

Качество работы

5

Простота установки

4. 9

Компактность

4.7

Качество сборки

4.9

SVEN AVR SLIM 500 LCD (0.4 кВт): Преимущества и недостатки

+ Плоский корпус;

+ Удобное крепление на стену;

+ Индикация напряжения;

+ Несколько режимов работы;

+ Невысокий уровень шума;

+ Соотношение цены и качества;

— Размер мог быть и поменьше;

— Только одна выходная розетка;

— При скачке напряжения просто выключается;

2 место — Powercom TCA-1200 (0.6 кВт): Характеристики и цена

Powercom TCA-1200

Модель Powercom TCA-1200 выделяется компактностью размеров, неплохим качеством сборки, а также невысокой ценой. Все это дает возможность занять второе место рейтинга.

Тип стабилизаторарелейный
Активная мощность600 Вт
Полная мощность1. 20 кВ·А
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение176-264 В
Точность стабилизации5%
Выходное напряжение209-231 В
Входная частота50-50 Гц
Габариты123х102х136 мм
Вес1.6 кг
Цена1 490 ₽

Качество работы

4.4

Уровень шума

4.8

Простота установки

4.8

Компактность

4.8

Качество сборки

4.7

Powercom TCA-1200 (0.6 кВт): Преимущества и недостатки

+ Соотношение цены и качества;

+ Наличие четырех выходов;

+ Преимущественно положительные отзывы;

+ Сборочные материалы и сама сборка для заявленной цены;

+ Компактность размеров;

+ Положительные отзывы владельцев;

— Запах пластика;

— Неудобное расположение кнопки включения;

— Может нагреваться;

1 место — РЕСАНТА ACH-500/1-Ц (0.5 кВт): Характеристики и цена

РЕСАНТА ACH-500/1-Ц

Первое место нашего рейтинга занимает РЕСАНТА ACH-500/1-Ц и выделяется металлическим корпусом, положительными отзывами владельцев, доступной ценой, а также стабильной работой.

Тип стабилизаторарелейный
Активная мощность500 Вт
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение140-260 В
Точность стабилизации8%
Выходное напряжение202-238 В
Входная частота50-60 Гц
Габариты110х122х134 мм
Вес2.5 кг
Цена1 890 ₽

Качество работы

4. 6

Уровень шума

4.4

Простота установки

4.8

Компактность

4.6

Качество сборки

4.6

РЕСАНТА ACH-500/1-Ц (0.5 кВт): Преимущества и недостатки

+ Заманчивая стоимость;

+ Справляется со своей задачей;

+ Качественная сборка;

+ Металлический корпус;

+ Тихая работа;

+ Надежная работа;

+ Положительные отзывы владельцев;

+ Простота установки;

+ Компактность размеров;

+ Не греется;

— Мелкие недоработки;

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Как выбрать стабилизатор напряжения для дома

Идеальных стабилизаторов напряжения не существует. У каждого из видов есть свои плюсы, минусы и условия, в которых их применения наиболее обоснованно. Всё что нужно сделать - определить, какой стабилизатор подойдёт именно вам.

Есть 4 основных шага, которые помогут вам в этом.

Давайте рассмотрим каждый из этих шагов подробнее.

1. Определите, одно- или трёхфазным должен быть ваш стабилизатор?

сколько фаз у вас в сети, какие бытовые электроприборы вы собираетесь подключать через стабилизатор напряжения – будут ли среди них трёхфазные?

Однофазным

Трёхфазным

  • для однофазной сети
  • 3 шт. для трёхфазной сети, если вы собираетесь подключать только однофазные приборы
  • для трёхфазной сети с подключением в т.ч. и однофазных приборов
  • для трёхфазной сети. Вы собираетесь подключать только трёхфазные приборы



2. Выясните, какая проблема существует в вашей сети,

насколько важными для вашей бытовой техники являются скорость реакции на перепады напряжения и точность его стабилизации. Ответьте на эти вопросы, и вы поймёте, какой тип стабилизаторов подойдёт вам больше.

  • стабильно повышенное/пониженное напряжение

→ электромеханический

Hybrid

→ гибридный

Hybrid

→ тиристорный

Classic, Ultra

→ релейный (если точность не имеет большого значения)



Voltron, АСН, Upower, АРС

  • постоянные скачки напряжения в сети

→ релейный



Voltron, АСН, Upower, АРС

→ гибридный

Hybrid

→ тиристорный

Classic, Ultra

ВНИМАНИЕ: электромеханические и гибридные стабилизаторы нельзя эксплуатировать при минусовых температурах!

3. Посчитайте, стабилизатор какой мощности вам нужен

Для этого:

Проверочный способ:

 Сложите примерные мощности всех приборов, которые вы собираетесь подключать через стабилизатор напряжения.

 Посмотрите, на сколько ампер (А) рассчитан ваш вводной автомат. Умножьте это число на:

  • 230 (для однофазной сети)
  • 230*3 (для трёхфазной сети)

Например:



  +  +

~200Вт            350Вт              ~2 кВт

                  = 2,55 кВт

Например:



4. На какой порядок цен вы ориентируетесь?

Надеемся, что эта статья помогла вам определиться с выбором стабилизатора напряжения. Если вы всё еще в чём-то сомневаетесь – пишите, звоните или приходите к нам. Мы досконально знаем свой товар и поможем подобрать нужную модель.

Тэги: стабилизаторы напряжения, стабилизаторы, полезно знать, советы по выбору, как выбрать, для дома

Какой стабилизатор напряжения выбрать для дома

Стабилизаторы напряжения для частного дома

Ранее мы рекомендовали конкретные модели стабилизаторов напряжения для газовых котлов. Сегодня речь о частных домах в целом.

Наличие в электроцепи стабилизатора напряжения позволяет защитить электробытовую технику. Подключить через него можно каждый прибор, но такой способ не всегда целесообразен. Эффективнее выбрать сетевое устройство, через которое будет подключена вся (или почти вся) электротехника. Рассмотрим, какой стабилизатор напряжения выбрать для дома.

Какой нужен стабилизатор напряжения для дома: определение мощности

Определяя, какой стабилизатор выбрать для дома, нужно учитывать потребляемую мощность всех электроприборов. Проще всего воспользоваться для этого техническими паспортами к каждому прибору, но здесь есть нюанс, который нужно учитывать – приборы с сетевыми электродвигателями, конденсаторами больших ёмкостей, дросселями имеют пусковые токи.

Рабочий ток стабилизатора должен превышать этот показатель и хорошо бы не менее, чем на 10%. Хорошо, если устройство имеет возможность кратковременного повышения тока нагрузки.

Какой стабилизатор купить для дома: тип прибора

Существует несколько типов с разными принципами работы:

  1. Релейные (один из видов электронных). При высокой скорости регулировки (если скачки напряжения в сети постоянные и несколько раз за малый промежуток времени) показывают невысокую точность напряжения, во время работы могут издавать слышимые щелчки - как результат переключения ступеней с помощью реле.
  2. Тиристорные (или симисторные, тоже один из видов электронных). Высокая скорость и точность регулировки напряжения, полностью бесшумная работа. Из минусов стоит отметить возможные миллисекундные провалы во время переключения ступеней. Несмотря на более высокую стоимость, в качестве сетевого устройства для дома подходят отлично. Причём, обычно сопровождаются расширенной гарантией завода производителя.
  3. Электромеханические (электродинамические, щёточные, роликовые, сервоприводные). Очень высокая точность регулировки, отсутствие шума во время работы, плавность выходного напряжения при его колебаниях на входе. Основные недостатки – характерный износ щёточного узла по причине искрения под большой нагрузкой. К слову, электродинамические стабилизаторы (роликовые), например, компании Ortea, лишены выше указанного недостатка и являются самыми рекомендуемыми моделями премиум класса для частного дома.

Прямые рекомендации

Как показывает практика, оптимальным решением являются однофазные тиристорные стабилизаторы от 7,5 кВА с запасом мощности 40% и возможностью кратковременного превышения тока нагрузки. Самым лучшим и самым дорогим вариантом признаны электродинамические (роликовые) сверхточные приборы, которым по истине просто нет износа.

Если в частном доме есть (или планируется) хотя бы один трёхфазный прибор (ну и, конечно же, подведена трёхфазная сеть), требующий стабилизации напряжения, то стоит выбирать трёхфазные модели от 9 кВА.

Типы регуляторов напряжения: работа и их ограничения

В системе электропитания регуляторы напряжения играют ключевую роль. Итак, прежде чем перейти к обсуждению регулятора напряжения, мы должны знать, какова роль источника питания при проектировании системы? Например, в любой рабочей системе, такой как смартфон, наручные часы, компьютер или ноутбук, источник питания является неотъемлемой частью работы системы Owl, поскольку он обеспечивает последовательное, надежное и непрерывное питание внутренних компонентов системы.В электронных устройствах источник питания обеспечивает стабильную, а также регулируемую мощность для правильной работы схем. Источники питания бывают двух типов, например, источник питания переменного тока, который поступает от сетевых розеток, и источник питания постоянного тока, который поступает от батарей. Итак, в этой статье рассматривается обзор различных типов регуляторов напряжения и их работы.

Что такое регулятор напряжения?

Стабилизатор напряжения используется для регулирования уровней напряжения. Когда требуется стабильное и надежное напряжение, предпочтительным устройством является регулятор напряжения.Он генерирует фиксированное выходное напряжение, которое остается постоянным при любых изменениях входного напряжения или условий нагрузки. Он действует как буфер для защиты компонентов от повреждений. Стабилизатор напряжения - это устройство с простой конструкцией с прямой связью, в котором используются контуры управления с отрицательной обратной связью.


Регулятор напряжения

Существует два основных типа регуляторов напряжения: линейные регуляторы напряжения и импульсные регуляторы напряжения; они используются в более широких приложениях. Линейный регулятор напряжения - самый простой тип регулятора напряжения.Он доступен в двух типах, которые являются компактными и используются в системах с низким энергопотреблением и низким напряжением. Обсудим различные типы регуляторов напряжения.

В основных компонентах, используемых в регуляторе напряжений являются

  • Цепь обратной связи
  • Стабильных опорного напряжение
  • Проход элемента цепи управления

Способ регулирования напряжения очень легко с помощью указанных выше трех компонентов. Первый компонент регулятора напряжения, такой как цепь обратной связи, используется для обнаружения изменений в выходном напряжении постоянного тока.На основании опорного напряжения, а также обратная связь, управляющий сигнал может быть сформирован и диски пропуска Элемента, чтобы погасить изменения.

Здесь проходной элемент - это один из видов твердотельного полупроводникового устройства, похожий на BJT-транзистор, PN-Junction Diode в противном случае MOSFET. Теперь выходное напряжение постоянного тока можно поддерживать примерно стабильным.


Работа регулятора напряжения

Схема регулятора напряжения используется для создания и поддержания постоянного выходного напряжения даже при изменении входного напряжения в противном случае условия нагрузки.Регулятор напряжения получает напряжение от источника питания, и его можно поддерживать в диапазоне, который хорошо подходит для остальных электрических компонентов. Чаще всего эти регуляторы используются для преобразования мощности постоянного / постоянного тока, переменного / переменного тока или переменного / постоянного тока.

Типы регуляторов напряжения и их работа

Эти регуляторы могут быть реализованы посредством интегральных схем или дискретных компонентных схем. Стабилизаторы напряжения делятся на два типа: линейный регулятор напряжения и импульсный регулятор напряжения.Эти регуляторы в основном используются для регулирования напряжения в системе, однако линейные регуляторы работают с низким КПД, а импульсные регуляторы работают с высоким КПД. В импульсных регуляторах с высоким КПД большая часть мощности i / p может передаваться на o / p без рассеивания.

Типы регуляторов напряжения

В основном существует два типа регуляторов напряжения: линейный регулятор напряжения и импульсный регулятор напряжения.

  • Существует два типа линейных регуляторов напряжения: последовательные и шунтовые.
  • Существует три типа импульсных регуляторов напряжения: повышающие, понижающие и инверторные регуляторы напряжения.

Линейные регуляторы напряжения

Линейный регулятор действует как делитель напряжения. В омической области используется полевой транзистор. Сопротивление регулятора напряжения меняется в зависимости от нагрузки, что обеспечивает постоянное выходное напряжение. Линейные регуляторы напряжения - это оригинальный тип регуляторов, используемых для регулирования источников питания. В этом типе регулятора переменная проводимость активного проходного элемента, такого как MOSFET или BJT, отвечает за изменение выходного напряжения.

Как только нагрузка объединена, изменения на любом входе, в противном случае нагрузка приведет к разнице в токе по транзистору для поддержания постоянного выхода. Чтобы изменить ток транзистора, он должен работать в активной, иначе омической области.

Во время этой процедуры этот тип стабилизатора рассеивает много энергии, потому что сетевое напряжение падает внутри транзистора и рассеивается подобно теплу. Как правило, эти регулирующие органы делятся на разные категории.

  • Положительный Регулируемый
  • Отрицательный Регулируемый
  • Фиксированный выход
  • Отслеживание
  • Плавающий
Преимущества

К преимуществам линейного регулятора напряжения относятся следующие.

  • Обеспечивает низкую пульсацию выходного напряжения
  • Быстрое время отклика на нагрузку или изменение линии
  • Низкие электромагнитные помехи и меньший шум
Недостатки

К недостаткам линейного регулятора напряжения относятся следующие.

  • КПД очень низкий
  • Требуется большое пространство - необходим радиатор
  • Напряжение выше входа не может быть увеличено
Регуляторы напряжения серии

В последовательном регуляторе напряжения используется регулируемый элемент, последовательно включенный с нагрузкой. Изменяя сопротивление этого последовательного элемента, можно изменить падение напряжения на нем. И напряжение на нагрузке остается постоянным.

Количество потребляемого тока эффективно используется нагрузкой; это главное преимущество последовательного регулятора напряжения.Даже когда нагрузка не требует тока, последовательный регулятор не потребляет полный ток. Следовательно, последовательный регулятор значительно эффективнее шунтирующего регулятора напряжения.

Шунтирующие регуляторы напряжения

Шунтирующий регулятор напряжения работает, обеспечивая путь от напряжения питания к земле через переменное сопротивление. Ток через шунтирующий регулятор отклоняется от нагрузки и бесполезно течет на землю, что делает эту форму обычно менее эффективной, чем последовательный регулятор. Это, однако, более простое, иногда состоящее только из напряжения опорного диода, и используется в очень маломощных схемах, в котором впустую ток слишком мал, чтобы быть озабоченность. Эта форма очень часто для эталонного напряжения цепей. Шунтирующий регулятор обычно может только поглощать (поглощать) ток.

Применение шунтирующих регуляторов

Шунтирующие регуляторы используются в:

  • Импульсные источники питания с низким выходным напряжением
  • Цепи источника и приемника тока
  • Усилители ошибок
  • Регулируемые линейные и импульсные источники питания напряжения или тока
  • Напряжение Мониторинг
  • Аналоговые и цифровые схемы, требующие точных эталонов
  • Прецизионные ограничители тока

Импульсные регуляторы напряжения

Импульсный стабилизатор быстро включает и выключает последовательные устройства.Рабочий цикл переключателя устанавливает количество заряда, передаваемого нагрузке. Это контролируется механизмом обратной связи, аналогичным линейному регулятору. Импульсные регуляторы эффективны, потому что последовательный элемент либо полностью проводит ток, либо выключен, потому что он почти не рассеивает мощность. Импульсные регуляторы способны генерировать выходное напряжение, превышающее входное напряжение, или противоположную полярность, в отличие от линейных регуляторов.

Импульсный регулятор напряжения быстро включается и выключается, чтобы изменить выход.Он требует управляющего генератора, а также заряжает компоненты накопителя.

В импульсном регуляторе с частотно-импульсной модуляцией, изменяющейся частотой, постоянным рабочим циклом и спектром шума, налагаемым PRM, изменяются; отфильтровать этот шум труднее.

Импульсный регулятор с широтно-импульсной модуляцией, постоянной частотой, изменяющимся рабочим циклом, эффективен и легко отфильтровывает шум.
В импульсном стабилизаторе ток в непрерывном режиме через индуктор никогда не падает до нуля. Это обеспечивает максимальную выходную мощность. Это дает лучшую производительность.

В импульсном регуляторе ток в прерывистом режиме через катушку индуктивности падает до нуля. Это дает лучшую производительность при низком выходном токе.

Топологии коммутации

Имеет два типа топологий: диэлектрическая изоляция и неизолированная.

Изолированный

Он основан на радиации и интенсивных средах. Опять же, изолированные преобразователи делятся на два типа, включая следующие.

  • Обратные преобразователи
  • Прямые преобразователи

В перечисленных выше изолированных преобразователях рассматриваются в теме импульсных источников питания.

Без изоляции

Он основан на небольших изменениях Vout / Vin. Примеры: повышающий регулятор напряжения (Boost) - повышает входное напряжение; Step Down (Бак) - снижает входное напряжение; Повышение / Понижение (повышение / понижение) Регулятор напряжения - понижает, повышает или инвертирует входное напряжение в зависимости от контроллера; Зарядный насос - обеспечивает многократный ввод без использования индуктора.

Опять же, неизолированные преобразователи подразделяются на разные типы, однако наиболее важными из них являются

  • Понижающий преобразователь или понижающий регулятор напряжения
  • Повышающий преобразователь или повышающий регулятор напряжения
  • Понижающий или повышающий преобразователь

Преимущества топологий коммутации

Основными преимуществами импульсного источника питания являются эффективность, размер и вес. Это также более сложная конструкция, способная обеспечить более высокую энергоэффективность.Импульсный регулятор напряжения может обеспечивать выходной сигнал, который больше или меньше входного напряжения или инвертирует его.

Недостатки топологий коммутации

  • Повышенное пульсирующее напряжение на выходе
  • Более медленное время восстановления переходного процесса
  • EMI производит очень шумный выходной сигнал
  • Очень дорогие

Повышающие переключающие преобразователи, также называемые повышающими импульсными регуляторами, обеспечивают более высокое выходное напряжение за счет увеличения входного напряжения. Выходное напряжение регулируется до тех пор, пока потребляемая мощность находится в пределах выходной мощности схемы. Для управления гирляндой светодиодов используется повышающий импульсный регулятор напряжения.

Повышающие регуляторы напряжения

Предположим, что вывод цепи без потерь = Pout (входная и выходная мощности одинаковы)

Тогда V на входе I на входе = V на выходе I на выходе ,

I на выходе / I in = (1-D)

Из этого следует, что в этой цепи

  • мощности остаются прежними
  • Напряжение увеличивается
  • Ток уменьшается
  • Эквивалентно трансформатору постоянного тока
Понижающее (понижающее) напряжение Регулятор

Понижает входное напряжение.

Понижающие регуляторы напряжения

Если входная мощность равна выходной мощности, то

P на входе = P на выходе ; V вход I вход = V выход I выход ,

I выход / I дюйм = V вход / V выход = 1 / D

Понижающий преобразователь эквивалентен к трансформатору постоянного тока, в котором коэффициент трансформации находится в диапазоне 0-1.

Повышение / Понижение (повышение / понижение)

Его также называют инвертором напряжения.Используя эту конфигурацию, можно повышать, понижать или инвертировать напряжение в соответствии с требованиями.

  • Выходное напряжение имеет полярность, противоположную входной.
  • Это достигается за счет прямого смещения VL-диода с обратным смещением во время выключения, выработки тока и зарядки конденсатора для выработки напряжения во время выключения.
  • Используя этот тип импульсного стабилизатора, можно достичь эффективности 90%.
Повышающие / понижающие регуляторы напряжения

Регуляторы напряжения генератора

Генераторы переменного тока вырабатывают ток, необходимый для удовлетворения электрических потребностей автомобиля во время работы двигателя.Он также восполняет энергию, которая используется для запуска автомобиля. Генератор имеет способность производить больше тока на более низких скоростях, чем генераторы постоянного тока, которые когда-то использовались в большинстве транспортных средств. Генератор состоит из двух частей.

Регулятор напряжения генератора

Статор - это неподвижный компонент, который не движется. Он содержит набор электрических проводников, намотанных катушками на железный сердечник.
Ротор / Якорь - Это движущийся компонент, который создает вращающееся магнитное поле любым из следующих трех способов: (i) индукцией (ii) постоянными магнитами (iii) с помощью возбудителя.

Электронный регулятор напряжения

Простой регулятор напряжения может быть изготовлен из резистора, соединенного последовательно с диодом (или рядами диодов). Из-за логарифмической формы кривых V-I на диоде напряжение на диоде изменяется незначительно из-за изменений потребляемого тока или изменений на входе. Когда точный контроль напряжения и эффективность не важны, эта конструкция может работать нормально.

Электронный регулятор напряжения

Транзисторный регулятор напряжения

Электронные регуляторы напряжения имеют нестабильный источник опорного напряжения, который обеспечивается диодом Зенера, который также известен как обратный пробой рабочего напряжения диода. Он поддерживает постоянное выходное напряжение постоянного тока. Пульсации переменного напряжения блокируются, но фильтр не блокируется. Регулятор напряжения также имеет дополнительную схему для защиты от короткого замыкания, схему ограничения тока, защиту от перенапряжения и тепловое отключение.

Основные параметры регуляторов напряжения

  • Основные параметры, которые необходимо учитывать при работе регулятора напряжения, в основном включают в себя напряжение i / p, напряжение o / p, а также ток включения / выключения. Как правило, все эти параметры в основном используются для определения топологии типа VR, хорошо согласованной или нет с ИС пользователя.
  • Остальные параметры регулятора: частота коммутации, ток покоя; напряжение обратной связи тепловое сопротивление может применяться на основе требования
  • Ток покоя является значительным, если эффективность во всех режимах ожидания или небольшая нагрузка является основной проблемой.
  • Если частота коммутации рассматривается как параметр, использование частоты коммутации может привести к решениям небольшой системы. Кроме того, тепловое сопротивление может быть опасным для отвода тепла от устройства, а также для отвода тепла от системы.
  • Если контроллер имеет полевой МОП-транзистор, после этого все кондуктивные, а также динамические потери будут рассеиваться внутри корпуса и должны учитываться при измерении максимальной температуры регулятора.
  • Наиболее важным параметром является напряжение обратной связи, поскольку оно определяет меньшее напряжение включения / выключения, которое может выдержать ИС. Это ограничивает меньшее напряжение o / p, а точность влияет на регулирование выходного напряжения.

Как правильно выбрать регулятор напряжения?

  • Ключевые параметры играют ключевую роль при выборе регулятора напряжения разработчиком, например Vin, Vout, Iout, системные приоритеты и т. Д.Некоторые дополнительные ключевые функции, такие как включение управления или индикация состояния питания.
  • Когда разработчик описал эти потребности, используйте таблицу параметрического поиска, чтобы найти лучшее устройство для удовлетворения предпочтительных потребностей.
  • Для дизайнеров эта таблица очень ценна, поскольку она предоставляет несколько функций, а также пакеты, доступные для удовлетворения необходимых параметров для требований дизайнера.
  • Устройства MPS доступны со своими техническими описаниями, в которых подробно описаны необходимые внешние части, как измерить их значения, чтобы получить стабильную, эффективную конструкцию с высокой производительностью.
  • Это техническое описание в основном помогает в измерении значений таких компонентов, как выходная емкость, сопротивление обратной связи, индуктивность выхода и т. Д.
  • Кроме того, вы можете использовать некоторые инструменты моделирования, такие как программное обеспечение MPSmart / DC / DC Designer и т. Д. MPS предоставляет различные регуляторы напряжения с компактными линейными, разнообразными эффективными и переключаемыми типами, такими как семейство MP171x, семейство HF500-x, MPQ4572-AEC1, MP28310, MP20056 и MPQ2013-AEC1.

Ограничения / недостатки

Ограничения регуляторов напряжения включают следующее.

  • Одним из основных ограничений регуляторов напряжения является то, что они неэффективны из-за рассеивания большого тока в некоторых приложениях.
  • Падение напряжения на этой ИС похоже на падение напряжения на резисторе. Например, когда на входе регулятора напряжения 5 В, а на выходе получается 3 В, тогда падение напряжения между двумя клеммами составляет 2 В.
  • Эффективность регулятора может быть ограничена до 3 В или 5 В, что означает, что эти регуляторы применимы с меньшим количеством дифференциалов Vin / Vout.
  • В любом приложении очень важно учитывать ожидаемое рассеивание мощности для регулятора, потому что при высоких входных напряжениях рассеиваемая мощность будет высокой, что может привести к повреждению различных компонентов из-за перегрева.
  • Еще одно ограничение заключается в том, что они просто способны к понижающему преобразованию по сравнению с переключательными типами, поскольку эти регуляторы обеспечивают понижение и преобразование.
  • Регуляторы, подобные импульсным, очень эффективны, однако у них есть некоторые недостатки, такие как экономическая эффективность по сравнению с регуляторами линейного типа, более сложные, большие по размеру и могут генерировать больше шума, если их внешние компоненты не выбраны осторожно.

Речь идет о различных типах регуляторов напряжения и принципах их работы. Мы считаем, что информация, представленная в этой статье, поможет вам лучше понять эту концепцию. Кроме того, по любым вопросам, касающимся этой статьи или любой помощи в реализации проектов в области электротехники и электроники, вы можете обратиться к нам, оставив комментарий в разделе комментариев ниже. Вот вам вопрос - где мы будем использовать регулятор напряжения генератора?

Лучшее соотношение цены и качества постоянного тока для регулятора тока и напряжения - Отличные предложения на постоянный ток и регулятор напряжения от мировых продавцов регуляторов постоянного тока и тока и напряжения

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить стабилизатор постоянного тока и напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший стабилизатор постоянного тока и напряжения скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой регулятор постоянного тока и напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое стабилизатор постоянного тока и напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести DC to Current and Voltage Regulator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как выбрать генератор

Хорошая вещь: аудиосистема Kickin с мегаваттными усилителями, большими сабвуферами, бесчисленным количеством динамиков, кроссоверов и достаточным количеством проводов, чтобы подключить ваш средний город.

Плохая вещь: расплавленная, дымящаяся, перегретая электрическая система автомобиля, потому что у вас не было достаточно большого генератора переменного тока.

Дело в том, что отсутствие достаточного тока для правильного питания электрических аксессуаров вашего автомобиля может привести к отключению типичной электрической системы OEM. Хотя у него есть некоторый резерв мощности для небольших аксессуаров, дополнительная потребляемая мощность, создаваемая мощной аудиосистемой (или гоночной электроникой, или освещением и т. Д.), Может привести к тому, что штатная электрическая система буквально расплавится изнутри.

К счастью, простая модернизация генератора может предотвратить такую ​​катастрофу. Мы проведем вас через процесс выбора генератора, как решить, нужна ли вам модернизация, как найти генератор подходящего размера, а также советы, как максимально эффективно использовать ваш новый генератор.

Нужен ли вам мощный генератор переменного тока?

Решить, нужен ли вам более мощный генератор, легко, если вы точно поймете, какая мощность или сила тока вам нужна.

Сила тока определяется как максимальная мощность или максимальный объем электроэнергии, которую может производить генератор переменного тока. Если электрическая нагрузка вашего автомобиля превышает силу тока - или максимальную мощность - генератора, вы напрашиваетесь на проблемы.

Большинство заводских генераторов рассчитаны на ток от 65 до 100 ампер и могут работать с основными аксессуарами автомобиля - фарами, датчиками, топливными насосами, трансмиссией, кондиционером и т. Д.Хотя у многих генераторов есть запас мощности от 10 до 15 процентов для работы с дополнительными аксессуарами, этого часто недостаточно для питания аудиосистем высокого класса или других устройств с высоким током.

Например, обычная 500-ваттная стереосистема потребляет до 60 ампер при запуске. Электрические аксессуары стандартного автомобиля потребляют дополнительно 60 ампер. Чтобы обеспечить мощность 120 ампер с генератором на 80 ампер, он должен работать на 100 процентов мощности - и потреблять резервную мощность от батареи - без времени на охлаждение.Результат предсказуем - резко сокращается срок службы генератора.

Если вы ищете веские доказательства того, что вам необходимо обновить генератор, взгляните на свой вольтметр. Когда вы потребляете резервную мощность от батареи, вольтметр будет показывать ниже 12,7 В постоянного тока. Если ваш вольтметр проводит много времени ниже этого значения, вы превышаете максимальную мощность вашего генератора.

Выбор подходящего генератора для вашего автомобиля

Выбор правильного генератора сводится к выяснению общей электрической нагрузки вашего автомобиля.Самый точный способ определить электрическую нагрузку - с помощью амперметра. При выключенном двигателе и заряженной аккумуляторной батарее последовательно подключите амперметр к клемме заземления аккумуляторной батареи. Включайте и выключайте все электрические компоненты, обращая внимание на их силу тока. Сложите общие показания амперметра. Выходная мощность вашего генератора должна быть на 50 процентов больше этого значения.

Если у вас нет амперметра, вы можете оценить электрическую нагрузку, проверив дополнительные предохранители. Номинальные параметры усилителя будут немного выше, чем максимальное потребление каждого компонента, но сумма всех номиналов предохранителей даст вам общее представление об электрической нагрузке транспортного средства.

На этой диаграмме показана сила тока обычных электрических аксессуаров:

[предупреждение]

Схема некоторых распространенных аксессуаров в усилителе

Принадлежность: Амплитуда:
Кондиционер 20-21
Усилители мощности звука 10-70
Резервные лампы 3-4
Прикуриватель 10-12
CD / Тюнер с усилителем 7-14
CD / проигрыватель / тюнер без усилителя 2,5-5
Часы 0.3
Купольный свет 1-2
Электровентиляторы охлаждения 6-15
Диммер фары 2
Фара (ближний свет) 8-10
Фара (дальний свет) 13-15
Обогреватель Обогреватель 6-15
Звуковой сигнал 10-20
Зажигание 1,5-4
Зажигание (гоночное) 8-36
Панель приборов 0,7-1,5
Лампа, датчики 1,5-3,5
Фонари, номерной знак 1,5-2
Фонари парковочный 1. 5-2
Лампы, боковой маркер 1,3-3
Лампы, хвост 5-7
Электромагнитный клапан закиси азота 5-8
Обогрев стекол с электроприводом 1-30
Сиденья с электроприводом 25-50
Электрические окна 20-30
Силовая антенна 6-10
Насосы, электрические топливные 3-8
Стартерный соленоид 10-12
Регуляторы напряжения (1 провод) 0,3-0,5

[/ warning]
После того, как вы определили электрическую нагрузку вашего автомобиля, при выборе генератора следует помнить о нескольких вещах.Во-первых, у вас никогда не может быть слишком большой силы тока. Опять же, сила тока определяется как общая электрическая мощность вашего генератора переменного тока, и невозможно иметь слишком большую электрическую мощность.

Качественный генератор с высоким усилителем также может помочь вам увеличить мощность. В то время как большинство генераторов переменного тока имеют КПД только около 75 процентов (некоторая мощность теряется в виде тепла и сопротивления ветра от ребер охлаждения), генератор переменного тока с более высоким током восстанавливает потерянную мощность, позволяя вашей электрической системе работать при максимальном напряжении.

Получение максимальной отдачи от генератора

Вот несколько способов добиться оптимальной производительности этого нового генератора:

  1. Используйте зарядный провод надлежащего калибра. Зарядный провод - это провод, по которому подается питание от генератора переменного тока на аккумулятор и электрическую систему. Слишком маленький провод ограничит прохождение электричества. Используйте таблицу в параграфе 16, чтобы выбрать правильный зарядный провод.
  2. Убедитесь, что ремень генератора и натяжитель (если есть) в отличной форме.Генераторы с высоким усилителем обычно имеют меньший шкив, чем стандартные, что позволяет увеличить мощность системы на 16 процентов. Немного более тяжелая нагрузка вызовет дополнительную нагрузку на ваш пояс, поэтому он должен быть в хорошей форме.
  3. Если у вас мало места, многие генераторы могут работать задним ходом (сторона шкива по направлению к водителю). Генератор по-прежнему будет заряжаться правильно, но эффективность охлаждения снизится, а срок службы генератора может сократиться.

Баланс сил

Как и большинство вещей, генератор переменного тока - это компромисс.Он обеспечивает баланс между потреблением мощности от двигателя (через приводной ремень) и возвратом этой мощности, помогая системе зажигания работать на пике. Используя генератор надлежащего размера, вы можете склонить баланс мощности в свою пользу и получить прирост мощности.

Используя следующую формулу, вы можете определить количество энергии, необходимое для работы генератора переменного тока (где 745,7 равняется одной лошадиным силам и предполагается 25-процентная потеря эффективности генератора):

Ампер x Вольт = Ватт
Вт / 745. 7 = Выработанная электрическая мощность
Электрическая мощность X 25% (0,25) Потеря эффективности = Потерянная мощность
Выработанная электрическая мощность + Потерянная мощность = Общая использованная мощность

Давайте применим формулу к генератору переменного тока, который выдает 57 ампер при 14,9 вольт:

57 x 14,9 = 849,3 Вт
849,3 / 745,3 = 1,14 Произведенная электрическая мощность
1,14 x 0,25 = 0,285 потерянная мощность
1,14 + 0,285 = 1,425 потребляемой мощности

Как видно из формулы, для работы этого генератора не требуется много лошадиных сил.А путем подачи надлежащего напряжения на вашу электрическую систему / систему зажигания, чтобы она работала с максимальной эффективностью, генератор переменного тока действительно может помочь вашему двигателю производить больше мощности - больше мощности, чем требуется для работы самого генератора.

Рекомендуемый размер калибра зарядного кабеля

А До 4 футов 4′-7 ′ 7′-10 ′ 10′-13 ′ 13′-16 ′ 16′-19 ′ 19′-22 ′ 22′-28 ′
0-20 14 12 12 10 10 8 8 8
20-35 12 10 8 8 8 6 6 4
35-50 10 8 8 6 6 4 4 4
50-65 8 8 6 4 4 4 4 2
65-85 6 6 4 4 4 2 2 0
85-105 6 6 4 2 2 2 2 0
105-125 4 4 4 2 2 2 2 0
125-150 2 2 2 2 2 0 0 0

Автор: Дэвид Фуллер Дэвид Фуллер - управляющий редактор OnAllCylinders.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
