Как завести заземление в дом: Заземление в частном доме своими руками 220В: инструкция по монтажу

Содержание

Заземление в частном доме своими руками 220В: инструкция по монтажу

Согласно нормативам, СНиП и ГОСТу, заземление обязательно должно быть оборудовано в каждом жилом частном доме. Но как быть, если вы строите дом своими силами или приобрели участок с коттеджем, где такая система не предусмотрена? Сделать заземление в частном доме своими руками 220В вполне под силу каждому. Рассмотрим, как разработать схему и провести монтаж системы заземления без привлечения специалистов.

Как сделать заземление в частном доме своими руками 220В

Разобравшись, для чего это необходимо, вы без сомнений приметесь за обустройство системы заземления. В первую очередь это защита от замыканий и поражения электрическим током. Кроме того, рекомендуется изготовить своими руками громоотвод в частном доме, чтобы обеспечить дополнительную защиту во время грозы.

В зависимости от напряжения, которое подается в сети, можно сделать заземление в частном доме своими руками 380 В или 220 В. Согласно требованиям, установка такой системы должна проводиться параллельно со строительством, однако нередко приходится сталкивать с ее отсутствием в домах.

На этот случай рассмотрим, как сделать правильное заземление в частном доме.

Обратите внимание! Существует два понятия в электрике: заземление и зануление. В чем разница? Второй вариант используют только на предприятиях, и поскольку он менее безопасен – для жилых домов его не применяют.

Как сделать контур заземления в частном доме

Первый этап работы, который вам предстоит – создание контура защитного заземления. Состоит эта часть из двух подсистем – наружной и внутренней. Между собой они объединены распределительным щитком, монтаж которого производится внутри жилого помещения. На улице остаются только два электрода, которые вкапываются в землю. Кроме того, есть еще специальная металлическая шина, которая соединяет все это с главным щитом.

Также в комплект заземления для частного дома входит множество отдельных элементов, которые выполняют функцию проводников, они подходят к корпусам мощных электроприборов. Так, например, можно сделать своими руками заземление стиральной машины.

Все эти контакты объединены шиной, которая располагаются внутри щита.

Для соединения пластины и шины, используют медный кабель с наиболее подходящим сечением. В качестве крепления используют болтовое соединение. Все необходимые детали легко можно приобрести, и они не требуют никаких особых расходов. Да и собрать контур заземления в частном доме своими руками тоже не сложно. Рассмотрим этот процесс поэтапно, максимально обращая внимание на все особенности и возможные сложности.

Схема заземления в частном доме

Для того чтобы приступить к работе, необходимо определиться со схемой, которую вы будете использовать. Существует два варианта, любой из которых может быть применен:

  • замкнутое заземление – это система, имеющая треугольную форму. Она имеет некоторые преимущества перед второй, в частности то, что она более надежна, так как в случае повреждения перемычки с одной стороны, вторая сторона будет продолжать работать;
  • линейное заземление представляет собой вкопанные штыри, расположенные в одну линию. Принцип её работы схож с новогодней гирляндой, и неисправность одного элемента влечет за собой сбой всей системы.

Не удивительно, что треугольная система имеет куда большую популярность, так как общий объем работ для нее мало чем отличается от линейного, а степень надежности при этом в разы возрастает.

Полезный совет! Помимо этих двух схем, существуют и другие, использование которых допустимо в частных домах. Схемы, отображающие принцип их работы, вы можете найти в интернете.

Подготовка к монтажу: выбор инструментов и материалов для работы

Прочитав, как сделать заземление в частном доме, невольно возникнет вопрос о том, что для этого необходимо. Вот полный список требуемых инструментов:

  • аппарат для сварки необходим для арматуры и пластины. Они должны быть прочно соединены между собой для создания контакта внутри почвы;
  • болгарка нужна для нарезки металлических деталей нужных размеров;
  • штыковая лопата;
  • перфоратор;
  • максимально тяжелая кувалда, чтобы вогнать штыри в землю;
  • несколько гаечных ключей разного диаметра для затяжки болтов.

Для создания самой системы вам нужно приобрести следующие составляющие:

  • металлический уголок, длина которого составит не менее 2 м. Лучше всего подойдет изделие из нержавеющей стали с размером 50х50 мм;
  • три металлические полоски 120 см длиной, 4 см шириной и 2 мм толщиной;
  • еще одна металлическая полоска, длина которой определяется расстоянием от крыльца дома до места расположения системы заземления. Рекомендуемый размер 40х4 мм;
  • болт М8 или М10;
  • провод из меди, толщина которого не меньше чем 6 мм2

Полезный совет! В качестве замены металлического уголка допускается использование стальной водопроводной трубы или арматуры.

Начало монтажных работ: выбор подходящего места

От выбора подходящего места во многом зависит степень безопасности использования системы заземления. Поэтому к этому этапу стоит подойти со всей ответственностью и вниманием. В случае проблем с проводкой и срабатывании системы, на месте ее монтажа не должно никого оказаться. Именно по причине смертельной опасности чаще всего выбирают место подальше от дома, около забора. Расстояние до фундамента при этом должно быть не менее одного метра.

Полезный совет! Зону с системой заземления рекомендуется оградить невысоким заборчиком или бордюром, чтобы отметить опасное место.

Если вас не прельщает перспектива иметь за домом огражденную территорию для заземления, систему можно скрыть при помощи садовой скульптуры или больших декоративных камней. Так опасность попадания в опасную зону будет сведена к минимуму, а внешний вид сада не пострадает.

Земляные работы на выбранном участке

Если вы планируете сделать заземление в частном доме своими руками 220В, фото и схемы можно использовать в качестве ориентира. Для треугольной системы необходимо выкопать лопатой углубления по каждой стороне воображаемой фигуры. При этом расстояние между углами должно составлять не менее 1,2 м, а глубина траншеи должна быть от 50 до 70 см. Такой же ширины должна быть и траншея, ведущая к дому.

Сбор конструкции

Следуя схематическому рисунку, 2 электрода вбиваются в землю таким образом, чтобы на поверхности оставались только края, к которым можно буде приварить пластины. Для того чтобы электроды легче вбивались в землю, можно подточить болгаркой их края. С помощью сварочного аппарата пластины крепятся к их вершинам, образуя металлический треугольник.

В траншею, которая ведет к дому, также прокладывается пластина, при этом одним из концов она приваривается к тому углу треугольника, который расположен ближе всех. Когда все пластины окажутся на своих местах, с помощью болта кабель крепится к пластине и все ямы засыпаются землей.

Полезный совет! Если на участке большая часть грунта – песок, то по всему пути системы необходимо разлить солевой раствор. Так повысится токопроводимость грунта.

Контрольная проверка системы

Последнее, что необходимо сделать после окончания монтажных работ – проверить систему на исправность. В идеале, для этого используют специальный прибор, который при всех своих достоинствах имеет немалую цену.

Но есть и более простые способы проверки. Например, с помощью обычной лампочки мощностью 100Вт и более. Для этого один из контактов подключают к контуру заземления, а второй к фазе. Яркий свет – свидетель верно проведенной работы, тусклый означает, что стыки между элементами плохо сварены. Если же лампочка не светится вовсе, значит, на каком-то этапе была допущена ошибка и работу придется переделывать.

Теперь вы знаете, как правильно сделать заземление в частном доме своими руками, и при этом обеспечить безопасность себе и своим близким. Если действовать согласно выбранной схеме, то никаких проблем возникнуть не должно, и в результате вы получите надежную защиту своего дома от неисправностей, связанных с электричеством.

Источник: http://remoo.ru

Заземление в загородном доме своими руками

Заземление частного дома – важнейшая процедура, обеспечивающая безопасность жизни и здоровья членов семьи, проживающих в загородном доме.
Наличие такой защиты обезопасит домочадцев от поражения электрическим током в случае пробоя изоляции и попадания напряжения на корпус электрических бытовых приборов.

Как работает заземление?

Заземление служит для защиты людей от случайного попадания под напряжение. Иногда корпус какого-либо электроприбора может оказаться под напряжением в случае пробоя изоляции. Человек, не подозревая этого, касается корпуса и может получить сильный удар электрическим током. При наличии и правильной работе заземляющего устройства при прикосновении части тела к корпусу электроприбора, случайно оказавшемуся под напряжением, ток пойдет не через тело человека, а через заземляющий проводник.

Элементы системы заземления

Защитное устройство состоит из:

  1. Контура заземления.
  2. Заземляющего проводника.

Также для монтажа готовой системы понадобится шина заземления и медный проводник, который соединяет шину и заземляющий проводник. Шина располагается в электрическом шкафу или щите.

К ней подсоединяется главный заземляющий проводник, а также провода заземления всех электрических приборов, находящихся в доме.

Когда и зачем делать заземление частного дома?

В многоквартирных городских домах безопасность обеспечивается централизованно застройщиком, в то время как безопасность жильцов частного дома всецело зависит от предусмотрительности хозяина дома.

Заземление можно смонтировать в любой момент, но лучше всего до финальной отделки, потому как шину заземления необходимо будет вывести на фундамент дома и потом завести заземляющий проводник в электрический щиток.

Чем заземление отличается от зануления

По своей сути и то, и другое защищает человека от поражения электрическим током. Однако в случае с занулением установка отключается от сети при попадании напряжения на металлический корпус, на котором не должно быть напряжения. А заземление уводит ток по пути наименьшего сопротивления в землю. Сопротивление тела человека в расчетах принимается равным 1000 Ом, сопротивление защитного контура значительно меньше, поэтому ток стекает по нему, а не следует через тело человека.

Естественный заземлитель и способы его использования

Нередко такую работу, как монтаж защитного контура, можно значительно ускорить и удешевить, использовав в качестве заземлителя металлические конструкции, которые закопаны в землю и имеют с ней плотный контакт. В частности, это могут быть железобетонные конструкции, железобетонные фундаменты, рельсы неэлектрифицированных железнодорожных путей и т.п.

То есть в качестве естественного заземлителя можно использовать все то, что находилось в земле до монтажа заземления. Металлические части должны иметь плотный контакт с землей. Нельзя использовать в качестве естественных заземлителей трубопроводы водоснабжения, газопроводы, металлические заборы.

Материалы и инструмент для заземления

Для выполнения работ понадобятся материалы:

  1. Прутковая сталь диаметром 20-25 мм и длиной 2-3 метра. Из нее будут изготовлены вертикальные заземлители.
  2. Полосовая сталь 40х4 мм. Их этой стали будет изготовлены горизонтальные заземлители.
  3. Круглая сталь 8-10 мм2 для заземляющего проводника.
  4. Также болт М8-М10, который необходимо будет приварить на заземляющий проводник.
  5. Для заведения заземляющего проводника в щиток, нужно использовать медный жесткий или гибкий провод сечением 4-6 мм2.

Для выполнения работ понадобится следующий инструмент:

  1. Лопата, которой необходимо будет выкопать траншею.
  2. Кувалда, при помощи которой будут забиваться в землю вертикальные заземлители.
  3. Сварочный аппарат с маской для сварки соединений.
  4. Шлифмашинка. С ее помощью будет осуществляться нарезка металлических деталей для заземления необходимой длины.
  5. Рулетка.
  6. Молоток для простукивания сварочных швов и удаления окалины.
  7. Набор гаечных ключей для затягивания болтов.

Заземление дачного или загородного дома своими руками

Работа достаточно большая и обширная, но при должной сноровке выполнить ее по плечу каждому.

Этап 1 – Выбор места для заземления

К выбору места для траншеи нужно подойти особо тщательно, чтобы впоследствии не было неприятностей. В том месте, где будет установлено заземление, не должны находиться люди. В случае пробоя на корпус электроприбора, ток будет стекать в заземление и то место, где оно установлено, небезопасно для людей и животных вплоть до летального исхода.

Поэтому лучше всего подобрать такое место для заземления, где будет ограничен доступ посторонних. Или же огородить место забором и повесить запрещающие знаки. Безопасное расстояние от контура заземления составляет 2 метра.

Этап 2 – Земляные работы

Первым делом нужно выкопать траншею. Готовится углубление размером 80-100 см и шириной около 50 см. Чем шире яма, тем проще будет делать сварочные соединения.

Траншея может быть в форме треугольника или в одну линию, когда стержни соединяются последовательно. Возможны также контуры в виде прямоугольника или круга, но это более трудоемкие варианты.

Углубление лучше разместить на расстоянии 1 метра от дома, а лучше всего сразу же за фундаментом. Помимо траншеи для собственно контура необходимо прокопать траншею от контура к дому. В этом месте будет прокладываться шина от заземляющего контура.

Этап 3 – Монтаж заземления

Когда траншея готова, наступает черед монтажных работ. В землю забивается 3 стальных стержня или уголка на одинаковом расстоянии друг от друга. Длина вертикальных стержней заземления должна быть не менее 1,8 метра, но и не более 5 метров. Стержни забиваются в землю в ранее подготовленную траншею на одинаковое расстояние между собой при помощи кувалды или перфоратора, включенного в режим отбойного молотка. Концы стержней желательно заточить шлифмашинкой, чтобы их было легче вбивать в грунт. Забивать стержни в землю нужно не до конца, концы стержней должны выступать над землей в траншее на высоте около 30-50 см.

Когда вертикальные заземлители погружены в грунт, нужно соединить их при помощи сварки горизонтальными заземлителями – полосовой сталью. Если вертикальный заземлитель был выполнен круглой прутковой сталью, то ширина сварного шва должна быть не менее 6-и его диаметров. То есть если диаметр прутка 10 мм, то ширина шва должна быть не менее 60 мм. Если в качестве вертикального заземлителя используется уголок или полосовая сталь, то ширина сварного шва должна быть не менее ширины полосы стали.

Далее необходимо соединить заземлитель с заземляющим элементом. Для этого к заземлителю приваривается полосовая сталь, другой конец выводится на фасад дома, немного выше фундамента. На этот конец приваривается болт М8-М10, к которому будет прикручиваться заземляющий проводник из щитка.

После окончания монтажа заземления сварочные швы необходимо очистить от окалины при помощи молотка и обработать специальным битумным лаком. Покрывать весь заземлитель не нужно, так как в этом случае будет минимален контакт с землей. Покрываются и защищаются от коррозии лишь сварочные швы.

Недопустимо использование болтовых соединений при монтаже заземления. При длительном нахождении в земле болт может заржаветь, и контакт в месте соединения будет плохой или вовсе исчезнет.

Окончание работ по заземлению

Когда все основные работы завершены, остается только закопать траншею и соединить заземление с щитком. Засыпаем траншею с контуром землей.

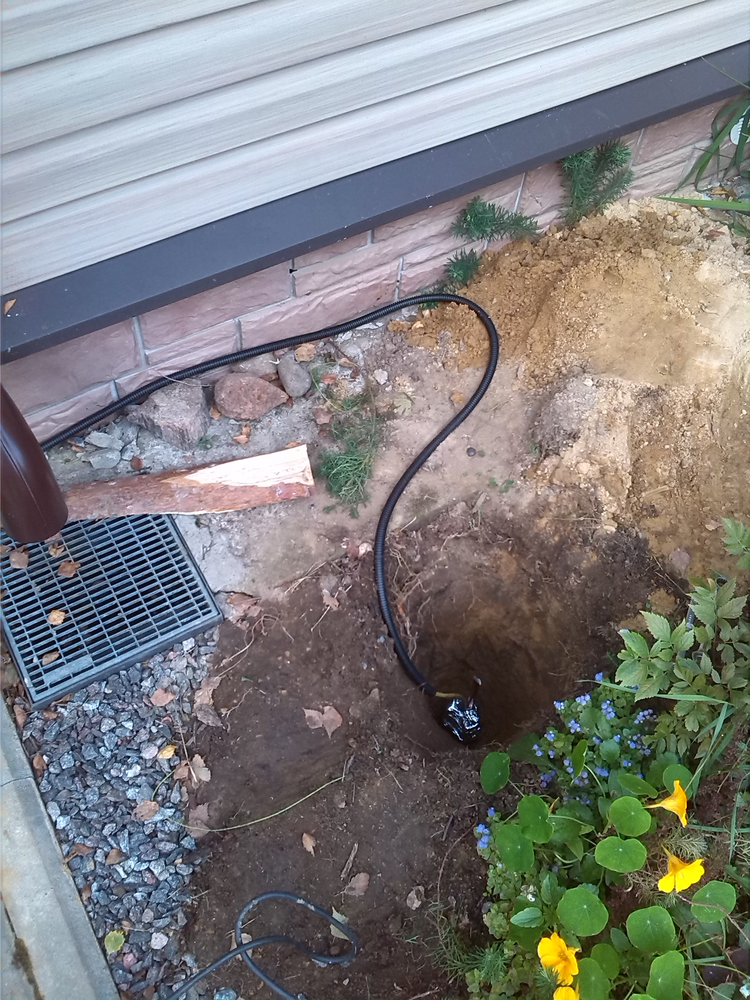

Для соединения заземления с щитком берем медный проводник. Опрессовываем сначала один конец наконечником при помощи пресса и прикручиваем этот конец к болту на шине.

Второй конец заводим в щиток, также опрессовываем и заводим на шину заземления электрического шкафа или щитка. Зажимаем болтовые соединения гаечными ключами для наличия надежного электрического соединения. На этом работа завершена.

Проверка работоспособности заземления

После окончания всех работ необходимо проверить работоспособность защитного контура. В идеале это нужно делать поверенным прибором, предназначенным для измерения сопротивления заземления, но в домашних условиях можно воспользоваться мультиметром – многофункциональным прибором, предназначенным для измерения основных электрофизических величин.

Чтобы убедиться в исправности контура, необходимо при включенном напряжении замерить напряжение между фазным проводом в щитке и шиной заземления.

Мультиметр при этом должен быть включен в режим вольтметра с пределом 250-500 V. Если при измерении на дисплее прибора высветится величина порядка 220V, значит, все работает исправно. В противном случае, если напряжения не будет, имеет место обрыв линии и необходимо проверять, где допущена ошибка и где потерян контакт.

Лучше всего вышеописанные работы доверять квалифицированному электротехническому персоналу. Исправность заземления необходимо проверять ежегодно. Это осуществляется при помощи простукивания молотком сварочных швов, находящихся над землей. Если где-то связь нарушена, простукивание выявит это место.

Также производятся электрофизические испытания. Работа выполняется квалифицированным электротехническим персоналом. Помните, неисправная система заземления подвергает неоправданной опасности членов вашей семьи.

Электромонтажные работы от профессионалов

Доверяйте любые работы по электромонтажу профессионалом. Делаем надежно, с гарантией.

Ошибки при монтаже заземления

  1. Соединения в заземлении выполнены при помощи болтов. В ПУЭ четко прописано, что выполнение соединений в контуре и при соединении заземления с заземляющим проводником выполняются при помощи сварки.
  2. Различные длины заземлителей, неодинаковое расстояние между вертикальными заземлителями. Все это приводит к тому, что заземление будет функционировать неверно или не будет работать вовсе.
  3. Неверное сечение и параметры для вертикальных и горизонтальных заземлителей.
  4. Использование в качестве заземляющего проводника рабочего нуля.
  5. Использование в качестве заземления заборов, арматуры, труб газопровода, закопанных в землю ведер, чугунных ванн и т.п.
  6. Умышленное уменьшение размеров, диаметров и сечений материалов, используемых для заземления. Это приведет к тому, что срок службы защитного контура будет значительно меньше.
  7. Подключение защитного контура напрямую к электроприбору или станку. Электроприемники следует подключать к шине заземления.

Для исключения ошибок такого рода крайне желательно прибегнуть к услугам квалифицированных электромонтеров. Специалисты произведут работы в соответствии с нормативами и опробированными методиками, и заземление будет работать правильно и долго.

Безопасность превыше всего

Выполнить заземление на даче или в частном доме своими руками можно, но все же лучше доверить эту ответственную работу квалифицированному персоналу, который проведет все работы по регламенту и проверит работоспособность контура. Ведь на кону безопасность людей, не стоит пренебрегать этим. Выполнять работы по монтажу защитного контура должны обученные и квалифицированные специалисты, которые знают нормы и правила и действуют по методике. Выполнение работ необученным персоналом без опыта таких работ может обернуться травматизмом.

  • Как самому заменить неисправный выключатель света
  • Как правильно установить розетки: инструкция с фото

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

  1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
  2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
  3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
  4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

  • утечки тока в следствии нарушения изоляции;
  • поражения электрическим током;
  • возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

  1. Рабочий ноль, подводимый от трансформаторной подстанции
  2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

  • одна – L фаза;
  • вторая – N ноль;
  • третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление
  • мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
  • переключатель режимов измерения выставляется на измерение напряжения;
  • измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
  • далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/пНегативный факторЗащитное действие
1.Короткое замыканиеВыключатель автомат, СУП
2.Утечка на корпусЗаземление, УЗО
3.Неисправность электропроводкиСУП, УЗО
4.Удар молнииЗаземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

  1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
  2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
  3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
  4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
  5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Правильное заземление в частном доме: как сделать?

Если в доме, где вы проживаете электросеть будет состоять из 2 проводников, тогда вам обязательно потребуется выполнить правильное заземление в частном доме. Основным назначением подобной системы считается отвод опасного потенциала в землю при неисправности изоляции.

Простыми словами, если электропроводка будет повреждена, то вас не ударит током. В этой статье мы расскажем о том, как сделать заземление в частном доме своими руками.

Необходимость заземления

Если вы все еще не знаете обязательно ли нужно делать заземление в своем дачном домике либо коттедже, тогда помните, что создавать защитный контур необходимо в обязательном порядке. Если более детально изучить нормативы ПУЭ, СНиП, и ГОСТ, тогда можно найти информацию о том, что вам необходимо делать специальный отвод, который в дальнейшем сможет вас обезопасить от удара током.

На данный момент организация системы TN-S в сети 220 и 380 Вольт должна будет проводиться еще во время проведения строительных работ. Потом возводить подобную защитную систему будет дорого. Если ы приобрели дачный домик, в котором присутствует система заземления, тогда помните, что ее подключение, вам необходимо будет выполнить самостоятельно. Проведение монтажа не занимает много времени, и он будет осуществляться достаточно быстро. Также при необходимости вы можете выполнить молниезащиту, но это уже не будет входить в требования.

Устройство контура

Контур защитного заземления будет состоять из наружной и внутренней подсистемы. Объединение двух трасс будет происходить в распределительном щитке, который нужно установить внутри помещения. Уличная часть будете состоять из электродов, которые будут вкопаны в землю и соединенными металлическими пластинами. От этой конструкции в дальнейшем также будет выводиться металлическая шина, которая подходит к главному щиту.

Внутреннее устройство защиты будет состоять из большого количества отдельных проводников, идущих от корпуса мощных приборов. Все необходимые контакты будут соединяться в шину, которая находится внутри щита.

Пластина и шина в большинстве случаев между собою соединяются с помощью медного кабеля, который будет иметь необходимое сечение. Крепление кабеля к металлу будет происходить благодаря болтовому соединению. Как видите, здесь нет никаких сложных решений и поэтому справиться с этой задачей теперь может практически каждый. Теперь пришло время изучить, как пошагово устроить заземление в своем доме.

Разработка схемы

Перед тем, как приступать к монтажу, вам необходимо определиться со схемой заземления в частном доме. В последнее время наибольшей популярностью будет пользоваться следующие схемы:

  • Замкнутая. Она представлена в виде треугольника. Основным ее преимуществом будет являться значительное функционирование. Если металлическая перемычка между штырями повредиться, тогда система все равно будет работать, с другой стороны.

  • Линейная. Если разобраться с подобной системой более детально, тогда можно понять, что все штыри будут соединяться последовательно. Основным минусом этой системы заземления дома считается то, что, если будет повреждена первая перемычка, тогда в этом случае из строя выйдет вся система.

Исходя из этой информации вы рекомендуем сделать заземление в частном доме по схеме треугольник. Преимуществом подобной схемы считается то, что монтажные работы будут незначительными, но эффективность готовой системы будет намного выше.

Конечно, кроме этих схем при необходимости вы можете выбрать и свой вариант. Например, забить готовые уголки вы сможете прямоугольником или квадратом. Наиболее популярные варианты контура заземления вы сможете увидеть на фото ниже.

Подготовка инструмента и материалов

Чтобы выполнить качественную систему, вам потребуются инструменты для монтажа заземления в загородном доме:

  1. Варочный аппарат.
  2. Болгарка.
  3. Перфоратор.
  4. Штыковая лопата.
  5. Кувалда.
  6. Набор гаечных ключей.

Если у вас нет сварочного аппарата, тогда помните, что при необходимости сделать его можно своими руками. Также вам могут потребоваться следующие материалы:

  1. Металлический уголок, который будет состоять из нержавеющей стали 50*50 мм. Длина уголков должна составлять не менее 2 метров. Альтернативным вариантом на данный момент также может считаться водопроводная труба, которая будет иметь диаметр не менее 32 мм. Также при необходимости можно использовать прямоугольный профиль и его сечение не должно превышать 150 мм2.
  2. Три металлические полоски, длина которых будет составлять 12 см, а ширина 4 см.
  3. Металлическая полоса, состоящая из нержавейки 40*4 мм. Ее длины должно хватать от вашего дома к готовой системе.
  4. Болт М8 или любой другой.
  5. Медный провод толщина, которого должна быть не менее 6 мм.

Когда вы подготовите все необходимые материалы, тогда можно будет переходить к изготовлению заземления в частном доме.

Проведение монтажных работ

Выбор места

Сначала вам необходимо определиться в каком месте сделать заземляющий контур. Важность этого процесса считается достаточно высокой, так как в дальнейшем от этого будет зависеть безопасность использования вашей системы. Если сработает защита, тогда в том месте, где будут располагаться металлические штыри никого быть не должно.

Присутствие человека в месте заземляющего контура может привести к летальному исходу. Отвод лучше всего размещать за домом, где присутствие человека будет минимальным. Расстояние отвода от дома должно составлять не менее 1 метра. Для ограждения небезопасной зоны при необходимости вы можете сделать небольшой заборчик.

Важно знать! Если вы не планируете портить дизайн своего участка, тогда в этом случае вы сможете организовать систему заземления жилого дома под валунами либо садовой скульптурой. В этом случае вы сможете защитить людей, чтобы они не находились в этой зоне.

Земляные работы

Чтобы вам было все понятно для примера мы рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы уже рассмотрели выше. На этом этапе, вам может потребоваться просто выкопать треугольник, длина стороны которого будет составлять 1. 2 метра. Это расстояние между уголками можно считать наиболее оптимальным. Глубина этой траншеи должна составлять от 50 до 70 см. Также траншею потребуется прокопать к крыльцу своего дома. При необходимости можете прочесть про кросс-модуль.

Сборка конструкции

Эту часть процесса можно считать основной. Изучив схему, вы поймете, что электроды необходимо будет вбить в землю на глубину около 2 метров. Вверху должны будут просто остаться небольшие верхушки.

Чтобы процесс вбивания электрода был проще его концы вы можете заточить с помощью болгарки. Благодаря этому электрод сможет легко пронзить почву.

Когда вы закончите вбивать все штыри, к их верхушкам потребуется приварить специальные пластины. Благодаря этому у вас сможет получиться правильный металлический каркас.

Еще одну пластину, вам может потребоваться уложить в длинную траншею, которая будет идти к дому. Одним концом ее вам необходимо приварить к вершине треугольника.

После этого вы можете начать присоединять кабель к пластине. В дальнейшем яму необходимо просто засыпать грунтом. Если на вашем участке будет много песка, тогда в этом случае добавить продуктивности можно благодаря соляному раствору. Подобную жидкость вам потребуется разлить возле всех электродов.

Контрольная проверка

Последним этапом, который потребуется выполнить, так это замер сопротивления готового заземления в частном доме. Если все делать правильно, тогда конечно в этом случае необходимо будет использовать специальный прибор стоимость, которого будет высока.

Если вы не планируете приобретать дорогой прибор, тогда в этом случае также можно будет воспользоваться лампой, мощность которой будет не меньше 100 Ватт. Этот источник света, вам потребуется подключить одним контактом к заземляющему контуру, а вторым к фазе. Если ваша лампочка будет гореть ярко, тогда монтаж заземления в частном доме был выполнен правильно. Если лампа будет гореть тускло, тогда вам следует помнить о том, что возможно возникло слабое соединение. Если свет не появился, тогда вы допустили ошибку и вам необходимо будет пересмотреть всю систему.

Это вся инструкция и теперь вы точно знаете, как сделать заземление в частном доме своими руками. Эта технология подойдет не только для частного дома, но и для дачи.

Читайте также: что такое переносное заземление?

Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

  • приведение практически к нулю электрических перегрузок
  • повышение уровня пожаробезопасности любого помещения
  • обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

  • Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
  • Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
  • Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
  • Аппарат для сварки, для обеспечения электропроводности.
  • Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
  • Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

схемы и размеры контуров, последовательность

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

  • для сети напряжением 380В — не более 2 Ом;
  • для сети напряжением 220В — не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

  1. Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
  2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
  3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм2. Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

  1. Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
  2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

  1. Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
  2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
  3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
  4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
  5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
  6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
  7. Делаем проверку работоспособности контура заземления.
  8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Список фразовых глаголов | Словарь

спросить кто-нибудь из инвайт на свидание Брайан попросил Джуди пригласить на ужин и в кино.
спросите около задайте тот же вопрос многим Я спросил около , но мой кошелек никто не видел.
добавить до что-то равно Сумма ваших покупок составляет 205 долларов США.32.
назад что-то вверх реверс Тебе нужно зарезервировать твою машину, чтобы я мог выйти.
назад кто-то вверх поддержка Моя жена поддержала меня на за мое решение бросить работу.
взрыв взорвать Гоночный автомобиль взорвался после того, как врезался в забор.
удар что-то вверх добавить воздух Надо надуть 50 воздушных шаров до для вечеринки.
в разрезе остановка работы (автомобиль, машина) Наша машина сломалась на обочине шоссе во время метели.
в разрезе расстроиться Женщина сломалась , когда полиция сообщила ей, что ее сын умер.
перерыв что-то вниз разделить на более мелкие части Наш учитель разбил заключительный проект на на три отдельные части.
перерыв принудительный въезд в здание Кто-то вломился в прошлой ночью и украл нашу стереосистему.
взломать что-то ввести принудительно Пожарным пришлось ворваться в комнату, чтобы спасти детей.
перерыв что-то в наденьте что-нибудь несколько раз, чтобы это не выглядело / не ощущалось новым Мне нужно сломать этих туфель из , прежде чем мы побежим на следующей неделе.
перерыв прерывание Телеканал ворвался в , чтобы сообщить новости о смерти президента.
разделить прекратить отношения Мой парень и я расстались до того, как я переехала в Америку.
разделить начни смеяться (неформально) Ребята всего расстались с , как только клоун заговорил.
вырыв побег Заключенные вырвались из тюрьмы , когда охранники не смотрели.
вырыв что-то заболевание кожи У меня вспыхнула в сыпь после нашего похода.
принести кому-нибудь вниз сделать несчастным Эта грустная музыка сбивает меня вниз .
принесите кто-нибудь вверх Воспитать ребенка Мои бабушка и дедушка принесли мне вверх после того, как мои родители умерли.
принести что-то вверх начни говорить о предмете Моя мама выходит из комнаты, когда мой отец воспитывает видов спорта.
принести что-то вверх рвота Он так много выпил, что принес свой обед до в туалете.
по телефону телефон много разных мест / людей Мы позвонили по примерно по , но не смогли найти нужную нам запчасть.
позвонить кто-нибудь назад обратный звонок Я позвонил компании назад , но офисы были закрыты на выходные.
позвонить что-нибудь скидка отменить Джейсон позвонил на свадьбу с , потому что он не был влюблен в свою невесту.
позвонить кому-нибудь спроси ответ или мнение Профессор позвонил мне по вопросу 1.
позвонить кому-нибудь в гости Мы звонили вам вчера вечером, но вас не было дома.
звонок кто-нибудь вверх телефон Дайте мне свой номер телефона, и я позвоню вам, до , когда мы будем в городе.
успокойся Расслабься после злости Вы все еще злитесь. Вам нужно успокоиться перед тем, как вести машину.
не заботиться о кто-то / что-то не нравится (формально) меня не волнует его поведение.
наверстать упущенное добраться до той же точки, что и кто-то другой Вам придется бежать быстрее, если вы хотите, чтобы догнал с Марти.
заезд прибыть и зарегистрироваться в отеле или аэропорту Мы получим ключи от отеля при заселении .
выезд выехать из отеля Вы должны выехать из отеля до 11:00.
чек кто-нибудь / что-то из посмотрите внимательно, исследуйте Компания проверяет всех новых сотрудников.
проверить кто-нибудь / что-то посмотрите (неофициально) Посмотри сумасшедшие волосы этого парня!
поднять настроение стать счастливее Она подняла настроение , когда услышала хорошие новости.
развеселить кто-нибудь вверх сделать счастливее Я принес вам цветы на поднять вы до .
микросхема справка Если каждый

Станция Наземная

связанные страницы:

Земля антенны

Мои соревнования и Boatanchor Room

Антенная система и мой дом станция

Потребительские товары

Наземные системы

Планировка дома

Молния

Rohn 65G

RF на станции Оборудование

2-й этаж Первый этаж

Установка, подверженная повреждениям, почти всегда включают одну или несколько из следующих ошибок:

Кабельная разводка, в которой смешиваются или комбинируются различные автономные системы на чувствительном оборудовании без общего входа панель

Кабели и проводка, проложенные над землей, особенно несколько футов над землей

Заземление входа или оборудования, которое не подключен к заземлению

Аппаратная площадка без вызывной панели, или который не приклеен к входной панели

(ссылка на карта установки)

По слухам, оборудование станции или столы улучшают прием и передача и уменьшение TVI или RFI.Некоторые даже думают, что фильтры отводят гармоники на землю, где земля поглощает нежелательные сигналы. Как и многие вещи, которые слышали, за научным фольклором стоит элемент истинных результатов.

В ранних радиоустановках, однопроволочные механизмы подачи были обычным явлением. Даже после Второй мировой войны, когда коаксиальный кабель стал общие, очень немногие системы использовали балуны. В результате ранние установки часто имелись очень высокие уровни радиочастотного излучения на проводке станции и шкафах оборудования.

У раннего оборудования не было заземления.Электропроводка в США отсутствовала круглый заземляющий контакт, имеющий только горячий и нейтральный в цепях 110, и нейтраль и два горячих вывода на 220 приложений. Многие части снаряжения, так как не было подключение защитного заземления на вилках и шнуре, для безопасности зависело от заземляющего стержня. Руководства призывали пользователей «всегда подсоединять заземление» к клемме заземления. по оборудованию.

В конце концов линейное напряжение увеличилось, как и безопасность. Напряжение в сети увеличилось до номинальное значение 117/234 В с изолированным защитным заземлением (заземлено только на предохранитель коробка).В конце концов, напряжение стало 120/240, а типичное — 125/250. во время небольшой нагрузки. Теперь у нас в США 120/240, а не 110 или 220 вольт. Большая часть оборудования теперь имеет двойную изоляцию или трехжильный шнур с защитное заземление.

Что может и чего не может сделать станция или рабочий стол

Влияние на прием или передачу сигнала

Даже современные радиочастотные системы могут иметь дефекты установки или конструкции. Эти дефекты могут вызвать прохождение чрезмерного радиочастотного тока по проводам и кабелям, входящим в дом.Такие токи называются синфазные токи , потому что ток течет без противотока поблизости. Например, отлично работающий линия передачи имеет точно равные и противоположные токи по одному близко расположенный проводник. Это отменяет дальнее излучение и ограничивает ток до внутри линии передачи. Если антенна или в башенной системе есть синфазный ток проблемы, вызванные дефектный дизайн или установка, а земля может помочь уменьшить общий режим шум, достигающий антенна.Это действительно из дефект антенны, и не из «отражение сигналы ».

В случае нежелательных синфазных токов, заземление станции или оборудования может также уменьшить TVI или RFI. Земля может сделать это, давая нежелательные ток в каком-то месте безвреден для протекания, удерживая RF вне линий электропередач, линий CATV и телефонные линии.

Заземление станции также может удерживать радиочастотные токи от среды с потерями, обеспечивая тракт с низким сопротивлением, если на станции возникают нежелательные антенные токи оборудование или кабели.

Вертикально поляризованные сигналы распространяются вдоль Земли с гораздо меньшими затратами. затухание по сравнению с горизонтально поляризованными сигналами. Наземный экран, противовес, или наземная радиальная система под антенной может уменьшить местные чувствительность к шуму сокращение ответ антенны к местному шуму. Этот применимо только к по горизонтали поляризованная антенна, поскольку потери на землю позволяют повысить уровень поляризации наклон. Потерянный грунт может увеличиваться вертикальный поляризационный отклик по горизонтали поляризованные антенны.Стержни заземления не имеют влияние на это, любой улучшение требует чего-то что на самом деле покрывает Земля с потерями под по горизонтали поляризованная антенна.

Наземная станция может ……

  • Замаскируйте установку антенны или проблемы с фидером
  • Разрешить использование одиночных механизмов подачи проволоки, установленных на станцию, например антенна longwire или Windom
  • Повышение молниезащиты и снижение опасности поражения электрическим током

A станция заземление НЕ …..

  • Помогите прием или передача, или RFI, или TVI, на правильно работающей станции с исправно функционирующие линии передачи
  • А земля не будет уменьшить шансы количества или количества молний удары


Это типичный любительская установка:

Если у нас нет высокая башня по сравнению с окружающий структуры, или если мы не достаточно удачлив, чтобы иметь под землей коммунальные услуги, освещение чаще всего полезность ударов линий.Даже когда высота полезности линии и башни сопоставимые, инженерные сети предложить много более широкая область цель, поэтому они попадают гораздо чаще.

Многие любительское радиоустановки иметь независимый заземляющий стержень радиорубки установлен снаружи радиорубка. Штанги заземления станции, которые не привязан к заземление электросети вне дома может и часто делает, увеличить шансов повреждение оборудования. Мы никогда не должны использовать независимый заземляющий стержень или стержни просто вне станции в качестве защитного заземления станции.

В этом плохом, но распространенном макете:

Молнии скачки перетекают из E в отказ в обслуживании и дом вход (D).

Очень небольшая часть всплеск перенаправлен в достаточно высокий сопротивление входное заземление стержень (С).

Станционная земля и «электрическая масса» вышки и любительской антенны выглядят намного лучше, чем обычный маленький стержень заземления на служебный вход.Самая большая часть всплеска протекает через домашняя проводка к станционное оборудование, и в конце концов к антенна с низким сопротивлением система (A) и станция заземления (B).

С общие удары молнии на ЛЭП и ЛЭП скачки, хорошие основания установлен в A и B фактически увеличение текущий текущий через дом проводка и радиооборудование, когда в ЛЭП попадает ударил, или если на линии электропередач замыкание на землю!

Один путь для молнии, общий с наземными коммуникациями и скромной антенной высот, от линий электропередач до дома и территории башни.Он также может зацикливаться от сети через телефонное и кабельное оборудование, или кабель и телефон могут также делятся переносом энергии молнии в дом.

Другой путь для молнии, общий с более высокими башнями или под землей коммунальные услуги, от башни через оборудование до электросети, телефона и / или Линии кабельного телевидения.В путь могут быть включены водопроводные и газовые магистрали.

Некоторые из нас отключаются наши антенны и рассмотреть все в сейфе лачуги. Если A отключен и B (вокзал стержень) остается подключенным, радио все еще в молнии путь от D до B. Отключение антенна не работает много, если только вышка или антенна получает прямой удар или вызвал обвинения от поблизости забастовка. Отключение антенна лучше, чем ничего, но не намного. Единственный способ Устранение более распространенных путей распространения молнии — отключение каждого пути через оборудование. Отключение радиооборудование от ЛЭП при отключении антенн помогает, но есть все еще значительный риск освещения течет хотя оборудование на других трассах от D или из C в A, или из D или от C до B, если все внешние связи удалены из станционное оборудование.

Лучшее решение это связать точку C в точку B с гораздо меньшим путь импеданса, чем любой другой путь.B и C всегда должен быть связанными вместе. Это даже прописано в то Национальное Электрооборудование Код. В Национальное Электрооборудование код говорит: « Общие заземление важный для обеспечить электрически непрерывный и непрерывный путь правильно рассеиваться молнии вредные электричество. Неспособность сделать все из необходимых наземная система межсоединения это обычная проблема место, указанное в молниезащита системные проверки. «

Также настольное оборудование должно быть правильно подключен в хамшаке.Правильный кабель для радиорубки и радиочастотное заземление входа питания также работают. хорошо для молниезащиты! Хижина подачи ЛЭП оборудование должно быть заземлено в той же точке входа, что и антенны. Ты можешь видеть фотографии того, как я это делаю на конец Эта статья.

Правильное здание и территория башни, и правильные методы подключения, обеспечьте практически все оборудование молнии охрана. В вход в здание земля должна быть привязанный к власти сеть заземления. Любые дополнительные работа, такая как благоустройство территории или добавление глушителей, не будет означать ничего, если подключение входа и сети неправильное (или отсутствует)!

Территория второго этажа предлагает уникальную (но похожая) проблема с установками в существующих домах, где хамшак и все кабели, силовая проводка и заземления не могут находиться в одной точке входа.

Нажмите, чтобы см. типовые схемы местности

Изолированная земля Лидеры и основания ( Избегая земли Петли)

Никогда изолировать Радиочастотные кабели на настольном оборудовании с изоляторы линии питания. Наше оборудование разработан для работы с оборудование привязано вместе с низким импедансный кабель щиты. Последнее, что нам нужно, — это несколько шкафов с разными RF. потенциал на операционном столе. изоляторы линии питания как минимум должны быть снаружи, у кабельного входа.Еще лучше, если они принадлежат антенне или около нее, или необходимо исправить антенную систему.

Единственный кабели должны иметь изоляция земли аудио кабели, которые соединяют оборудование с разными потенциалами шасси, даже когда потенциалы напряжения относительно малы. Это потому, что щиты не толщиной в несколько слоев кожи на звуковых частотах. Если на щите много кожи глубины, синфазный ток, магнитные поля или электрические поля будут легко перейти к кабелю внутри.

Пока новее оборудование 12 вольт действовал или имел трехжильный заземленный вилки, старое оборудование часто имеет внутренние Поставки ВН и два проволочные заглушки. Этот оборудование должно быть основанный на хорошем земной путь для безопасность, иначе случай оборудование может подняться более чем самое высокое напряжение. За пример блокировки отказ конденсатора в старое радио, с какая-то антенна конфигурации, может поднять с шасси на полную высоту вольтаж. Линия байпасный конденсатор может потерпеть неудачу в результате в 120 В переменного тока на шасси или мощность трансформатор мог недалеко от начальной к заземленному вторичная обмотка, добавление вторичного напряжение к мощности линейное напряжение и применяя это к шасси, толкая против власти линия.Старший оборудование также часто есть линия электропередачи напряжение, иногда не плавленый, на внешнее реле линий.

Хотя более современный передача обычно безопасно, лучше всего всегда связывать все снаряжение к общей тяжелой автобус на операционный стол. Этот автобус должен быть надежно приклеен к хороший земной путь.

Любые претензии вам должен работать изолированно основание на земле из каждого куска снаряжение не только ложь, это также опасно. Такой глупая схема подключения на самом деле поощряет контуры заземления, как а также уменьшение электрическая безопасность для оператора.

Любительское снаряжение не заземлен через трехпроводная вилка. Это оборудование требует внешнего безопасное заземление подключение к шасси. Это означает некоторые станции на самом деле требуется наземная шина станции. Этот дополнительный земля за столом никогда не повредит, и это никогда не принесет молния если правильно сделано. Это только сделаю дела обстоят лучше, хотя это часто не обязательно.

Более современные станции иногда этого не требуют земля, потому что все снаряжения три заглушки или работает от 12 вольт.Если автобусная остановка требуется, поместите это за партой. Каждые часть снаряжения должна подключиться напрямую к этот автобус как общая точка. Тот общая точка должна беги на станцию входная панель на одна большая мигалка, тесьма, или большая токопроводящий провод. В вход на станцию панель заземления должна заземлите весь кабель основания, поскольку они войти, в том числе электросети и территория телекоммуникационной компании. Все должно быть в то же потенциальный вход комната.

До НЕ проложить отдельный провод из каждого куска передача на землю стержень, чтобы избежать «земли» петли ».Не используйте отдельную землю стержни, чтобы избежать земли петли. Делая либо создает нежелательных контуры заземления! Этот верно на вашем операционный стол, на у входа или у башня. Не делайте использовать изоляторы на коаксиальные линии на рабочее положение. Это не то место для них, это создает вредный ситуация!

Моя станция Заземление

Моя наземная система работает. Мои башни получают ударил хотя бы один раз в каждый крупный гроза и у нас есть как минимум дюжина суровых грозы год.я никогда отключить что-нибудь, даже не потребитель устройства, и у меня есть никогда даже не терял чувствительный компьютерный модем или деликатный видеомагнитофон для молнии.

Территория башни

Следующее типично для моей башни основание:

Потому что это точка, где больше всего молния текущие проходит, территория широкая мигает высоко температура серебра припаян к заземляющие стержни. Этот земля не уменьшить шансы хита.Это предотвращает кабель щиты и контроль провода, выходящие из башня из единственный путь для токи молнии. другими словами, это земля уменьшает ток на проводах покидая башню для дома в событие, которое получает башня прямое попадание, или имеет существенный заряд из ближайшего забастовка.

Некоторые говорят, что мы нужно приварить к хорошо подключение.Тот неправда. Мы установил много коммерческие башни серебряным припоем, и эти земли системы все еще хорошо после 35 лет. Старая зеленая патина мигает в картина была Установлен в 1998 году. Старая 300-футовая башня и его заземляющий браслет был удален, но в течение своей жизни серебряная пайка пережил то, что должно были сотни прямых попаданий. Этот высокая температура твердый серебряный припой, не водопроводный припой.

# 14 AWG радиальные также плотно завернутый и спаянный с высоким температура серебра припаять к цифре 6 Сплошная шина AWG.Этот провод шины следует за периметр башенная площадка. Я никогда не было # 16 или радиальный заземлитель большего размера выходить из строя из-за освещения хиты до тех пор, пока есть по крайней мере десять из них, чтобы поделиться текущий.

Я использую медную трубу для заземляющих стержней. Чтобы сделать связи с труба, используем ступеньку бит и блоки дерево для сверления плотная дыра в медный оклад. Мы заставить мигать вниз по стержню. Мы сложите его немного вверх до чашку стыка и заполнить в результате депрессия с высоким температура серебра паять с помощью MAP газовая горелка.Вы должны использовать высокую прочность высокая температура припой, а не традиционная сантехника припой.

Все четыре угла основаны на ножки башни. Большинство настоящая работа в наземная система сделано похороненным радиалы, а не трубы.

Интересный точка, я измерил заземляющие токи в моем старом изолированном Rohn 45G 300 футов башня.Во время приближается серьезный гроза, полный ток короны было несколько сотен миллиамперы максимум. если только есть поблизости или прямой удар, ток не то высоко. Так же наземная система не «истекать кровью» и разгрузочные облака. Это миф. Здесь нет путь разряда в другие облака чем молния.

Защита башни с изолированным основанием

Мое изолированное основание Башня Rohn 45G защищена шунтирующей башней на землю (130 футов длиной), и искровые промежутки на ногах.

Почерневший участок от штормовых дуг.

Это коммерческие дроссели утечки статического электричества для вещания AM.Как статический рассеиватели, они не предотвращают и не уменьшают количество ударов. Они действительно предотвращают незаземленные вышки от «капельной зарядки» до высоких напряжений.

Для любительской службы на изолированных опорах или вертикалях, пластинчатые дроссели усилителя работать нормально. 100 Гн — достаточная индуктивность для 160-метрового 1/4 длина волны вертикальная.

Мастерская подъезд и цоколь:

Входная площадка критичны.

Это вход точка заземления моего цех. В медная труба не имеет вода, это на самом деле земля. На нем ездят шесть футов глубиной, и подключается к похороненному Шина # 8 работает вокруг снаружи здания. Медные галстуки это к входу переборка под капюшон от дождя. Число шесть твердых медных провода связывает Telco и сигнальное заземление к заземление линии питания. Электросеть (коробка выключателя) также расположен внутри здание в этом та же точка, и это также основания для этого точка.

Расстояние между кабельным входом, входом для телефонной компании и антенным кабелем вход практически нулевой длины.

Земля

Приемная антенна, передача антенна, и кабель управления подъезд:

Поскольку в доме не было радиорубки, там нет способ прокладки кабелей в той же точке, что и линии электропередач и линии телефонной связи войти в дом.

Заземляющие провода и кабельные экраны вход в дом заземлены на широкую ногу медный оклад. В широкая медная планка подключается от моего станция земли внутри дома, чтобы коммунальная компания и автоматический выключатель панельный грунт. В периметр моего дом имеет твердое тело # 6 медный провод заземления это связано с водопровод, пропан бак, ТВ антенна вышка, спутник кабель, лачуга входная площадка, и телефон и электрическое обслуживание заземляющий стержень. Широкий мигает вы видите также продолжается под дом прямо к электросети входная площадка около 30 футов.

Это гарантирует все в дом подходит к почти такая же скорость во время молнии забастовка. Большой токи молнии не течь через проводка дома.

Домовая станция внутреннее общее точка заземления:

Передающие кабели перейти к единой точке где 8-позиционный реле кроссовер антенный переключатель прокладывает кабели и подавление гармоник фильтры для различных радио.Этот переключатель позволяет любой башне сгруппированная линия корма или одиночный антенный фидер для быть подключенным к любому радио. Приемник кабели не подключены пока, но пойдет в общий заземленный матрица переключения.

Электростанция приходит с этого момента:

Каждая земля связаны с общим точка.Это общее точка привязана к линия подачи подъездная площадка с почти нулевой длиной провода. В большое реле передает 25 кВА генератор он-лайн.

Сила распространение на мой стол следует:

Белая розетка раздает 120/240 постоянное напряжение.Меньший металл розетка ответвляется накормить батарею резервный запас для моего компьютер, VHF / UHF радио и сканер.

Радио и низкое энергопотребление оборудование питание от мастер переключился выход:

Следующая мастер-розетка полоса кормит меньшая полоса для очень низкая мощность устройств:

В конце концов эти кабели будут нарядился немного Больше.

Защита действительно больше о том, как вещи связаны чем что-либо еще.

Для большего заземления посмотри на мой спорящий сарай подъезд .

Также смотрите мой Расположение антенны

Что взять с собой | Стэнфордский исследовательский центр R&DE

Перейти к основному содержанию

Студенческое общежитие

  • Общественное жилье
  • Корпус Передние панели
  • Жилищный календарь
  • Fix-It Ticket
  • Подать заявку на жилье
  • О R&DE
    • Кто мы есть
      • Лидерство
      • Организационная структура
    • Ценности персонала
      • Видение миссии
      • Принципы
      • Главные ценности
      • Приверженность здоровью
    • Обратная связь
    • Карты обслуживания клиентов
  • Капитальные проекты
  • Подразделения R&DE
    • Студенческое общежитие
    • Стэнфордская столовая
    • Stanford Hospitality & Auxiliaries
    • Стэнфордские конференции
    • Финансы и администрация
    • Отдел кадров
    • Стратегические коммуникации
    • Информационные технологии
  • Календарь R&DE
  • Связаться с нами
  • Устойчивость
    • Устойчивый образ жизни
  • Главная
  • Варианты жилья
    • ОДИНОЧНОЕ ЖИЛЬЕ
      • График резидентства бакалавриата
      • Общежития
        • Браннер Холл
        • Casa Zapata
        • Crothers Hall
        • Резиденции для выпускников в деревне Эскондидо — Корпус А
        • Флоренс Мур Холл
        • Герхард Каспер Квад
        • Губернаторский уголок — Sterling Quad & Independent Houses
        • Лагунита Корт
        • Мувекма-Тах-Рук
        • Окада
        • Робл Холл
        • Штерн Холл
        • Тойон Холл
        • Уджама
        • Уилбур Холл
    • ОДИНОЧНЫЙ ВЫПУСКНИК
      • График проживания выпускников
      • Деревня Эскондидо
        • Резиденции для выпускников в деревне Эскондидо
        • Студии Escondido Village
        • Лоурисы в деревне Эскондидо
        • Мидрисы в деревне Эскондидо
        • Высоты в деревне Эскондидо
        • Kennedy Graduate Residences
        • Эскондидо Юг Апартаменты
      • GSB Residences
      • Дома Лилиор Грин Рейнс
      • Lyman Graduate Residences
      • Резиденция выпускников Мунгера
      • Субсидированные квартиры вне кампуса
        • 241 Curtner Avenue
        • 825 Menlo Apartments
        • Променад и Парковая площадь
        • Домус на бульваре
        • Laurel Grove
        • Locale Апартаменты
        • Menlo Park West
        • Меррили Террас
        • Средний парк
        • Midfield Apartments
        • Монтаж
        • Ноэль Оукс
        • Oak Creek
        • Sand Hill Place
        • Семь дубов
        • Шэрон Гроув
        • Стэнфорд Вилла
        • Апартаменты на Уэверли-стрит
    • ПАРЫ БЕЗ ДЕТСКОГО ДОМА
      • График проживания выпускников
      • Деревня Эскондидо
        • Студии Escondido Village
        • Эскондидо Village Lowrise
        • Мидрисы в деревне Эскондидо
        • Kennedy Graduate Residences
      • Резиденция выпускников Мунгера
      • Субсидированные квартиры вне кампуса
        • 241 Curtner Avenue
        • 825 Menlo Apartments
        • Променад и Парковая площадь
        • Хоторн Апартаменты
        • Меррили Террас
        • Средний парк
        • Монтаж
        • Oak Creek
        • Sand Hill Place
        • Семь дубов
        • Шэрон Гроув
        • Стэнфорд Вилла
        • Апартаменты на Уэверли-стрит
    • СЧЕТЫ И ЦЕНЫ
      • Цены на жилье и информация для выставления счетов
      • Таблица расценок на бакалавриат
      • Таблица расценок на жилье для выпускников на 2020-2021 годы
      • Соглашение о проживании
    • СТУДЕНТЫ С ДЕТСКИМ ДОМОМ
      • График проживания выпускников
      • Апартаменты Escondido Village Lowrise
    • СООБЩЕСТВО ЖИЛЬЕ
      • Предложения по аренде в Стэнфорде
        • Списки жилья
        • Доступ к спискам аренды
        • Как подать объявление
        • Политика листинга
        • Места4Студенты
      • Общественные жилищные ресурсы
        • Жилищные ресурсы
        • Типы жилья и стоимость
        • Краткосрочные посетители
        • Квартиры, принимающие домашних животных
        • Резюме арендатора
        • Покупка мебели
        • Правовая информация и посредничество
        • Часто задаваемые вопросы
      • О районе Стэнфорд
        • Местные сообщества
        • Ищете жилье в районе Стэнфорда
        • Транспорт и Карты
      • Больше информации
        • Сублицензирование жилья для выпускников
  • Переуступки и контракты
    • Одинокий бакалавриат
      • Право на участие и гарантии
        • Гарантия на жилье и право на участие
      • Особые задания
        • Медицинские помещения
        • Группы
        • Студенты Frosh & Transfer
      • Переназначения
        • Запросы на переназначение
      • Биллинг, тарифы и статистика
        • Тарифы, выставление счетов и информация об оплате
      • Зимний жилищный отвод
        • Главная страница зимнего жилищного размещения
        • Обзор
        • Таблица ставок
        • карта
      • После того, как вас назначили
        • Аннулирование вашего жилья
        • Уехать или взять отпуск
    • Единственный выпускник
      • Право на участие и гарантии
        • Требования для зачисления и право на получение жилья для выпускников
        • Гарантия уступки и приоритеты
        • Студенты Coterminal
      • Применение
        • Брошюра по подаче заявки на получение жилья для выпускников 2020-21
        • Обновление или отзыв вашей заявки
        • Подача заявки
        • Продление вашего контракта
      • Назначение раундов
        • Назначение раундов
      • Особые задания
        • Медицинские помещения
        • Назначения студентов
      • Настройки приложения
        • Резиденции для выпускников-одиночек
        • Параметры даты въезда
        • Срок действия контракта
      • Предпочтения соседей по комнате
        • Гендерно-нейтральное жилье
        • Подача заявки на общие квартиры
        • Подача заявки с группой
      • Как только вы назначены
        • Отмена вашего жилья
        • Результаты присвоения
      • Переназначения
        • Переназначение в общежитие для выпускников
        • Переназначение в связи с изменением семейного статуса
      • Биллинг, тарифы и статистика
        • Статистика выпускников
        • Соглашение о проживании
        • Тарифы, выставление счетов и информация об оплате
      • Новый в этом году
    • Пары без детей
      • Право на участие и гарантии
        • Право на участие пар без детей в отношении жилья и требований к зачислению
        • Гарантия уступки и приоритеты
.

Добавить комментарий

Ваш адрес email не будет опубликован.
