Как выбрать профиль для гипсокартона: 50х50 и 60х27, 100х50 и 75х50, других размеров. В чем разница с направляющим? Крепление профиля для гипсокартона
50х50 и 60х27, 100х50 и 75х50, других размеров. В чем разница с направляющим? Крепление профиля для гипсокартона
Стоечный профиль может иметь размеры 50х50 и 60х27, 100х50 и 75х50. Но встречаются изделия и других размеров. Необходимо учитывать разницу с направляющим профилем, а также разобраться с креплением профилей для гипсокартона.
Особенности
Монтаж гипсокартона требует всегда использования жестких каркасных конструкций. Достаточную надежность имеют только металлические элементы (профили). Такие изделия широко пригодны для подготовки жилых, производственных и административных объектов.
Стоечный профиль, который часто обозначают сокращенно ПС, отличается одновременно легкостью и жесткостью, что как раз и позволяет успешно решать самые разные задачи.
Как раз к таким элементам и привинчивают непосредственно гипсокартонные листы. Если их нет, ни о какой нормальной обшивке речи быть не может. Иногда встречаются рекомендации вместо хорошей стали использовать деревянные рейки. Но они должны быть максимально тщательно выбраны. И более того, даже лучшая древесина имеет ряд неприятных слабостей, не позволяющих считать ее идеальным выбором.
Основные требования отражены в ГОСТ 30245-2003. Стандарт предусматривает использование как квадратных, так и прямоугольных сечений. Получают такие изделия за счет обжима на так называемых валках. Стандарт устанавливает требования к размерам производимой продукции. Закреплены еще и допустимые отклонения от линейных параметров.
Для получения стоечных профилей могут использовать:
-
сталь углеродистую универсального назначения;
-
низколегированные стальные сплавы;
-
качественную углеродистую сталь.
В любом случае прокат должен соответствовать ГОСТ 19903. Конкретную марку стали и толщину определяют в конкретном заказе отдельно. Допустимая кривизна профиля не превышает 1 мм на каждые 4000 мм. Допустимая выпуклость и вогнутость профиля составляет 1% от его размера.
Недопустимо наличие:
-
трещин;
-
закатов;
-
глубоких рисок;
-
существенных шероховатостей;
-
вмятин и других дефектов, которые препятствуют нормальному использованию изделий либо оценке их визуальных качеств.
Чем отличается от направляющего профиля?
Разница между предназначенными для стоек и координирующими профильными изделиями несомненна. В любой сборке обязательно присутствуют как те, так и другие элементы. Сходно между стоечной и направляющей деталями то, что они должны иметь максимально точные посадочные размеры. Только при этом условии обеспечивается высокая прочность и отсутствие люфтов в создаваемых соединениях. Кроме того, объединяет такую продукцию то, что она стандартизирована по размеру для использования в разных помещениях.
Любые рейки, выпускаемые сейчас, в длину составляют 3 или 4 м. Такие параметры связаны не столько с производственными тонкостями (изготовить можно почти любые изделия), сколько с наиболее распространенными габаритами помещений. Если требуются несколько иные параметры, то профили отрезают или составляют их из нескольких сборных частей.
Разумеется, все профили снабжают антикоррозийными слоями. Но все же отличия вполне есть, и они существенны. Для отделки стен и формирования простенков используют элементы с разнообразной шириной. Подобный параметр прямо определяет будущую толщину конструкции. Для сборки стен в основном задействуют детали шириной 5, 7,5 либо 10 см.Профиль для отделки стен и потолков, работы с простенками имеет стандартные габариты полок. Потому монтаж конструкций не составляет никакого существенного труда.
![]()
Но дело не только в ширине, важную роль играет и диаметр изделий. Поперечник стоечных блоков имеет специальные ребра жесткости. Также предусматриваются загибы полок, позволяющие сделать рейку прочнее и стабильнее механически. Причина проста — стоечные конструкции подвергаются намного более существенной нагрузке, нежели их направляющие аналоги. Еще один нюанс заключается в специфике монтажа.

Внимание: независимо от формата профиля придется создавать строго определенное количество точек прижатия, иначе прочность и стабильность гарантировать нельзя.
Еще одно важное отличие — то, какой вид метизов используется. Чтобы монтировать направляющие, требуется применять дюбель-гвозди.
Для стоечных конструкций применяют саморезы по металлу. Выбор среди них пресс-шайб либо клопов должен производиться по техническим соображениям. Далее стойку нельзя смонтировать без добавления вспомогательных подвесов.
Виды и размеры
Уже отмечалось, что типовая длина стоечного профиля составляет 3 либо 4 м. Но на деле изготовители могут поставить и продукт с любыми другими параметрами, правда — только по индивидуальному заказу.

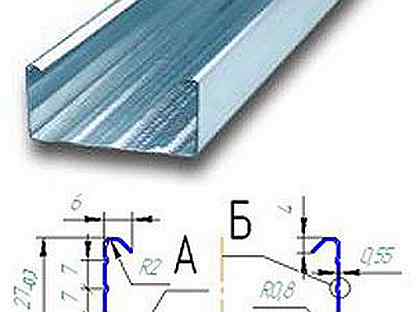

На профиле такого рода, именуемом потолочным, фиксация прямых подвесов производится на саморезы величиной 0,35х0,95 см. Толщина стенки зависит не столько от области применения, сколько от инженерного подхода у конкретного изготовителя. Она обычно варьируется в пределах 0,4-0,6 мм. Но по заказу могут быть изготовлены и более толстые либо более тонкие профильные изделия. Правда, такая необходимость возникает относительно редко.
Так, если задана маркировка 75х50, то действительная ширина полки будет составлять всего лишь 48,5 мм. Это обстоятельство всегда следует учитывать при выборе и монтаже изделий. Часто блоки 75х50 могут создаваться путем холодной прокатки. Изготавливать их стараются при помощи современного профилегибочного оборудования. Что касается профиля 60х27, то эти изделия обычно имеют форму буквы С.
Чаще всего его применяют вместе с потолочными направляющими конструкциями ППН 27х28.
В некоторых случаях применяют усиленный профиль размером 50х40. Он присутствует, к примеру, в ассортименте продукции Knauf. Подобные изделия подходят даже для монтажа дверей массой 25-27 кг. Модели 50х40 подразумевают еще и применение аналогичных по размеру направляющих компонентов. Еще один С-образный вариант профилей — 100х50.
Они пригодны и для формирования капитальных стен, и для перегородочного строительства. Высокая прочность позволяет применять эти изделия даже в обустройстве офисов. Они достаточно надежны даже для обустройства высоких помещений. Выпуском такого продукта, помимо Knauf, занимается российская компания «Металлист». Гофрирование дополнительно повышает прочность изделий.
Стоимость моделей 100х50 довольно высока. Зато пригодность этого материала для тепловой и звуковой изоляции, несомненно, будет плюсом. Специальные отверстия позволяют прокладывать скрытую проводку. Наконец, профили 150х50 рассчитаны на эксплуатацию со средней и максимальной нагрузкой. Эта нагрузка может прикладываться даже в вертикальной плоскости. Длина оцинкованных и алюминиевых профильных конструкций варьируется от 0,2 до 15, а толщина от 1,2 до 4 мм.
Сферы применения
Стоечные профили вполне можно использовать для гипсокартона. Их основная роль — не только удержание крепящихся листов, но и прокладка внутри различных коммуникаций. Стойки могут использоваться как для перекрытий, так и для стен, несмотря на специфическое «потолочное» название. Также их применяют:
- при сооружении стенных и простеночных каркасов;
- при монтаже фанеры;
- для установки гипсоволокнистых листов;
- для установки стекломагниевой панели;
- при креплении гипсостружечной плиты;
- при работах с цементно-стружечной плитой;
- для фиксации ориентированных плит.
Технология крепления
Схема монтажа профиля к стене иногда включает использование дополнительных узлов углового либо маячкового профиля. Однако это практикуется редко, потому что в основном монтаж ГКЛ таких требований не выдвигает.
Важно: даже в частной практике рекомендуется применять материал не тоньше 0,55 мм.
Чтобы максимально точно рассчитать потребность в опорных блоках, измеряют расстояния для последующего монтажа и вводят дополнительную поправку 15-20%, компенсирующую производственный и монтажный брак. Очень важную роль играет разметка поверхностей.
Ошибки при определении размеров могут быть поначалу незаметны, но затем они создадут ряд проблем. Для начала отыскивают наиболее выступающую точку. Дистанция от нее до внутренней грани обшивочного материала должна быть как минимум равной ширине металлических опор. Далее на полу прочерчивают линию, показывающую, до какого уровня надо крепить направляющий профиль. По отвесу переносят такой контур на потолок, добиваясь абсолютного единства плоскости.
Соединение между собой обшивочных листов и металлопрофиля подразумевает крепление всякой панели к 3 либо 4 стойкам. Потому монтажный шаг будет равен 400 либо 600 мм. Отсчитывать дистанции необходимо от крайних стоек. Чаще всего используют 3 профиля на каждую панель. До крепления стоек устанавливают направляющие – они должны быть и на полу, и на потолке.
Последующие шаги:
- оклеивание поверхностей лентой-уплотнителем;
- фиксация нижней направляющей путем вворачивания саморезов;
- монтаж прямых подвесов за счет дюбель-гвоздей;
- сгибание крыльев подвесов наподобие буквы П;
- ввод профилей в направляющие;
- стыковка частей обрешетки с помощью просекателя;
- отслеживание положения крайних профилей за счет уровня либо отвеса;
- аккуратное отгибание крыльев подвесов в стороны, исключающее помехи при установке листов;
- размещение поперечных перекладин на горизонтальных стыках;
- внимательная проверка однородности размещения всех элементов.
Как подобрать профиль для гипсокартона —
Для монтажа гипсокартона необходимо дополнительно использовать профили для создания каркаса, а также крепежи. Как подобрать профиль и крепеж правильно, расскажем в статье.
Гипсокартон пользуется высоким спросом из-за своей легкости, прочности, бюджетной стоимости. Из гипсокартона выполняют дополнительную звукоизоляцию стен, потолков, а также для изготовления межкомнатных арок, дополнительных перегородок, для выравнивания поверхности стен и так далее.
Гипсокартон выпускается в нескольких видах, которые отличаются своими характеристиками и свойствами.
Гипсокартон можно монтировать и без каркаса. В этом случае гипсокартон прикрепляют непосредственно к стене, с помощью специального клея. Использование бескаркасного монтажа гипсокартона возможно в случае если :
- Важен малый вес конструкции
- Если стена не требует выравнивания
В остальных случаях будет предпочтительнее использовать специальные профили. Конструкция будет прочнее, да и крепить гипсокартон куда удобнее в профиль, чем приклеивать его к неровной стене.
Из чего сделан профиль для гипсокартона
Профили отечественного производства выполняются в соответствии с
ТУ 1122-001-70890834-2009. Характеристики и размеры профилей регламентированы в основном нормативном документе
ГОСТ 11474-76 .
Профили изготавливаются из листовой оцинкованной стали.
Виды профиля для гипсокартонной конструкции
- Потолочный профиль
- Стоечный профиль
- Потолочная направляющая
- Направляющая для сборки каркаса
- Арочный профиль (бывает с вогнутой и выпуклой поверхностью)
- Угловой профиль (бывает сплошной и перфорированный)
Потолочный профиль предназначен для монтажа подвесного потолка из гипсокартона. К потолку, профиль монтируется с помощью анкерного подвеса (зажима), либо на прямом подвесе.
Стоечный профиль имеет усиление в виде дополнительного ребра жесткости. Это необходимо для того, чтобы стоечный профиль имел повышенную стойкость к нагрузке на сжатие. Используется для облицовки стен, создания перегородок и так далее. Профиль устанавливается вертикально и крепится к направляющей для сборки каркаса
Направляющий и стоечный профильНаправляющая для сборки каркаса имеет предназначение, исходящее из названия. Применяется в качестве направляющей для остальных элементов. Используется при строительстве каркасов перегородок и облицовки стен.
Потолочные направляющие имеют предназначение, такое же, как и направляющие для сборки каркаса. Прикрепляются к потолку, к ним далее прикрепляются остальные элементы.
Угловые профили используются крепятся на стыке стен. предназначены для создания ровной, точной геометрии каркаса. Угловой профиль перфорированный используется, когда необходимо обеспечение дополнительного сцепления с отделочными материалами.
Арочные профили применяются для изготовления гнутых конструкций. Для изготовления сложных многоуровневых потолков, создания арок в дверных, оконных проемах и так далее. Арочный профиль бывает вогнутой и выпуклой формы и применяется в зависимости от задачи выполнения конструкции.
Виды крепежа для гипсокартонной констукции
Вместе с профилем очень удобно использовать специальный крепеж.
Крепеж для профиля гипсокартонной конструкции бывает следующий:
- CD Соединитель двухуровневый
- СD Соединитель одноуровневый
- СD Прямой подвес
- Соединитель продольный
- Анкерный подвес
Старайтесь приобретать профиль и крепеж одного производителя в одном магазине. Так вы получите материал одной партии и при монтаже каркаса гипсокартонной конструкции, не возникнет несостыковок и дополнительных трудностей.
![]()
Итак, чтобы соединить между собой профили, перпендикулярно, используйте CD Соединитель двухуровневый. Когда соединяемые элементы находятся на различной высоте. Соединять профиль необходимо специальными саморезами.
Чтобы соединить профиль под прямым углом, элементы которого расположены на одном уровне, необходимо использовать CD Одноуровневый соединитель. Строители зовут этот крепеж “крабом”. Использовать саморезы не обязательно, достаточно просто защелкнуть профиль. Если нагрузка на каркас будет превышать 20 кг на м2, тогда саморезы все-таки понадобятся.
Для монтажа гипсокартонных потолков используют CD Прямой подвес. Он прикрепляется к потолку. Перед установкой профиля, подвес необходимо согнуть в виде буквы “П”, установить профиль и закрепить саморезами. Прямой подвес выдерживает нагрузку до 40 кг на м2
Анкерный подвес оборудован дополнительной тягой. Анкерный подвес служит для соединения профиля поверхности потолка.
Его используют в случае, когда длины прямого подвеса не достаточно. Сам подвес устанавливают в профиль и тягу продевают через отверстия в пружине.
Продольный соединитель устанавливается с торцевой стороны, фиксируется саморезами. продольный соединитель используют, когда нужно удлинить профиль .
Соединение профиля и крепежа
Вам будет интересно
Выбор профиля для гипсокартона, подбор саморезов и других комплектующих
Универсальный материал гипсокартон применяется для возведения перегородок, подвесных деталей на потолок, утепления, выравнивания стен, полов, потолков. Применения листов ГКЛ невозможно без сооружения прочного, надёжного основания из алюминиевого профиля. Качественный профиль обладает лёгкостью, высокой прочностью, сопротивляемостью при высоких нагрузках, он не подвержен деформации, не меняет своих размеров под воздействием влажности или перепада температур.
Виды, типы и размеры профиля для гипсокартона
Содержание статьи
Производство металлических изделий для обрешётки под гипсокартон, это сложный процесс, в котором используют оцинкованный алюминий. Для формовки прочных, лёгких деталей используется специальный станок. Металлический каркас представляет собой решетчатую конструкцию. В неё входят вертикальные, гибкие, горизонтальные детали и дополнительные крепёжные элементы.
Профиль для создания вертикальных стоек (с маркировкой ПП и СD)
Стоечный материал предназначен для сооружения вертикальных направляющих каркаса, к которым закрепляется лист гипсокартона. Чаще всего его применяют для возведения подвесного потолка, обрешётки стен. В разрезе потолочный профиль выглядит как планка с двумя боковинами.
Чаще всего профиль CD используется при монтаже подвесного потолка и обрешёткиРазмер планки обычно равен 50 мм, а вот боковые детали могут быть разных размеров. Обычно реальные размеры профиля на несколько миллиметров меньше чем указано. Это нужно для того, чтобы сцепление в каркасе было более прочным.
Благодаря разным размерам можно подобрать оптимальный вариант металлических стоек и рационально использовать каждый сантиметр пространства. При правильно рассчитанном количестве, обрезков почти не остаётся.
Параметры алюминиевых стоек:
Направляющие профили (UD или ППН)
Для того чтобы конструкция под выравнивающий материал была прочной, между стойками необходимо установить направляющие элементы. Они бывают гладкими и с перфорацией. Без этих деталей невозможен монтаж каркаса.
Направляющий профиль внешне мало чем отличим от других его видовМеталлопрофиль из направляющих элементов также используется для выполнения небольших переходов и перемычек. Этот приём нужен при сооружении стены с дверной коробкой. Перегородочный элемент используются при монтаже натяжных и подвесных конструкций на потолок и закрепляется по всему периметру комнаты.
Он отличается долговечность, высоким качеством, пажароустойчивостью, сопротивляемостью к коррозии, долговечностью, обладает повышенной несущей способностью, может выдержать гипсокартон большой толщины.
Размеры:
- Длина – 3-3,2 м;
- Толщина – 40-50 мм;
- Ширина – 2,8 см;
- Высота – 2,7 см.
Вес 1 метра от 0,4 до 1 кг, в зависимости от сечения.
Гибкий профиль
Гибкий профиль всегда имеет множественную перфорациюВ связи с тем, что гипсокартон получил очень широкое применение и его порой используют для изготовления сложных, многослойных, перетекающих одна из другой конструкций, производители выпустили на рынок гибкие изделия. Такая гибкая лента позволяет придать желаемый изгиб при встраивании арок, стеллажей, создании потолка с плавными линиями, формировании изгибов, узоров.
К сожалению, сейчас можно купить профиль только в одном размере, но, возможно, со временем в продаже появятся разные типы и размеры арочных элементов.
Если в магазине вы не нашли гибкий материал, его легко можно сделать своими руками. Для этого вам понадобятся кусачки или просекатель. Пройдите кусачками по всей длине изделия, а после придайте ему нужную форму. Таким образом, можно сделать вогнутую или выгнутую конструкцию.
Параметры гибкого профиля
Вогнутые изделия:
- Радиус от 550 до 5000 мм;
- Стандартная длина 5000 мм.
Выпуклые элементы:
- Радиус от 900 до 3500 мм;
- Длина от 2000 до 6000 мм.
Самыми основными изготовителями алюминиевых плашек считаются зарубежные марки “Кнауф”, “Лерой Мерлин”, однако в последнее время отечественные производители начали выпускать профиль достойного качества, например, марка “Петрович” выпускает профиль, который может соперничать с импортными образцами и при этой стоит значительно дешевле.
Примерная схема крепления профиля для монтажа гипсокартонаВспомогательные крепёжные элементы
Установка каркаса из металлических плашек невозможна без использования соединителей, подвесов, других крепёжных изделий.
Существует не один десяток вспомогательных мелочей и аксессуаров для скрепления обрешётки. Одни из них имеют узкое назначение, а другие могут составить стартовый комплект, которого вполне достаточно для любого вида работ.
Основные комплектующие и фурнитура:
- Двухуровневый соединитель для профиля СD.
Эту деталь используют для скрепления основных плашек на нескольких уровнях перпендикулярно друг другу. Перед применением соединитель нужно изогнуть и придать ему форму скобки. Для работы понадобятся специальные саморезы, по 2 с каждой стороны;
Для разного типа профиля необходимы и разные крепёжные элементы
- Одноуровневыми соединителями или как их ещё называют “крабами”, закрепляются детали только на одном уровне. Их прикрепляют перпендикулярно, крест-накрест. При небольшой нагрузке, до 20 кг на стену, потолок, достаточно защёлкнуть устройство. Если же предполагается крепёж тяжёлого отделочного материала, то лучше всего каркас закрепить саморезами с обеих сторон;
- Прямой или простой крепёж предназначен для монтажа только подвесных конструкций. Это изделие присверливается непосредственно к потолку. Перед применением крепежу необходимо придать форму скобы и ввернуть 2 самореза. Подвес выпускается в нескольких размерах: 7,5, 12,5, 30 см. Крепёжный подвес выдерживает нагрузку до 45 кг;
- Анкерный или подвес с тягой применяется для монтажа профиля на поверхность потолка.
Его используют тогда, когда недостаточно длины прямого подвеса. Подвес крепится на профиле, его тяга продевается через специальные дырки, расположенные в пружине. Максимальная нагрузка, которую может выдержать конструкция, составляет 25-30 кг;
- Продольный крепёж или удлинитель способен удлинить профильную деталь на несколько сантиметров. Крепёж подсоединяется с торца, при этом выступающие части должны смотреть кверху. Как и в предыдущих случаях для дополнительной надёжности по краям закручиваются саморезы.
Схема способов соединения профилей для гипсокартона
Перед тем как начинать строительство, необходимо сделать расчёт не только основных деталей, но и выяснить, сколько понадобится дополнительных. Для этого проще всего сделать чертёж конструкции с размерами.
Использование саморезов
При использовании саморезов нужно учитывать следующее:
- Чтобы максимально качественно прикрепить листы из гипсового волокна к металлическим деталям используются саморезы TN 25.
Для закрепления однослойной конструкции подходит модель 25 мм, для двухслойной, с более широким шагом в 35 мм;
- Сверлящие и прокалывающие болты LB, LN, выпускаются в трёх размерах: 9, 11, 16 и служат для того, чтобы соединять, прикреплять, удлинять простой подвес с разными видами металлопрофиля. Цифрами обозначается размер в миллиметрах. Для монтажа мелких деталей и элементов подходят миниатюрные саморезы. Несмотря на свой размер, они отличаются повышенной сцепляющей способностью и прочно держат сложные конструкции;
- Специальный элемент анкер-клин нужен для соединения прямых, анкерных подвесов к стоечным и направляющим профилям. Он отлично переносит перепады температурного режима, не подвержен коррозии, рассыханию.
Пример саморезов для монтажа профиля, толщиной до 0,9 мм
Видео
Можете посмотреть видео о том, как правильно монтировать металлический каркас под гипсокартон.
