Практически во всех частных домах имеется собственный подвал или погреб. Если вход в него находится в полу, то потребуется изготовить напольный люк в подвал. Как сделать такой люк, во многом зависит от особенностей строения подъема и его места расположения. Создание люка в подвал своими руками подразумевает изготовление чертежей, выбор и приобретение материалов, из которых будет создана конструкция. Люк в подвал, в первую очередь, должен быть полностью безопасен и удобен для использования.

Особенности устройства люка

Подвал имеет множество преимуществ, в том числе он выступает в роли помещения для хранения, а также позволяет полу на первом этаже лучше сохранять тепло. Главный минус — высокая стоимость создания подвального помещения, поэтому большинство владельцев домов занимаются изготовлением проема в полу и установкой напольного люка в подвал своими руками.

Для установки люка нужно продумать все этапы работы

Особенности изготовления проема в полу позволяют значительно сэкономить, но для успешного завершения проекта требуется заранее продумать все детали:

  1. Разработать подробный чертеж.
  2. Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
  3. Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
  4. Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
  5. Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Часто люки оснащаются подъемным подвальным механизмом, который обеспечивает плавность движения и позволяет зафиксировать крышку в одном положении. Кроме этого, на люк можно установить электропривод, который не позволит проникнуть в него животным или маленьким детям.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Важно! Между полом и крышкой также требуется оставить зазоры размером 4-5 мм. Это обеспечит свободную циркуляцию воздуха.

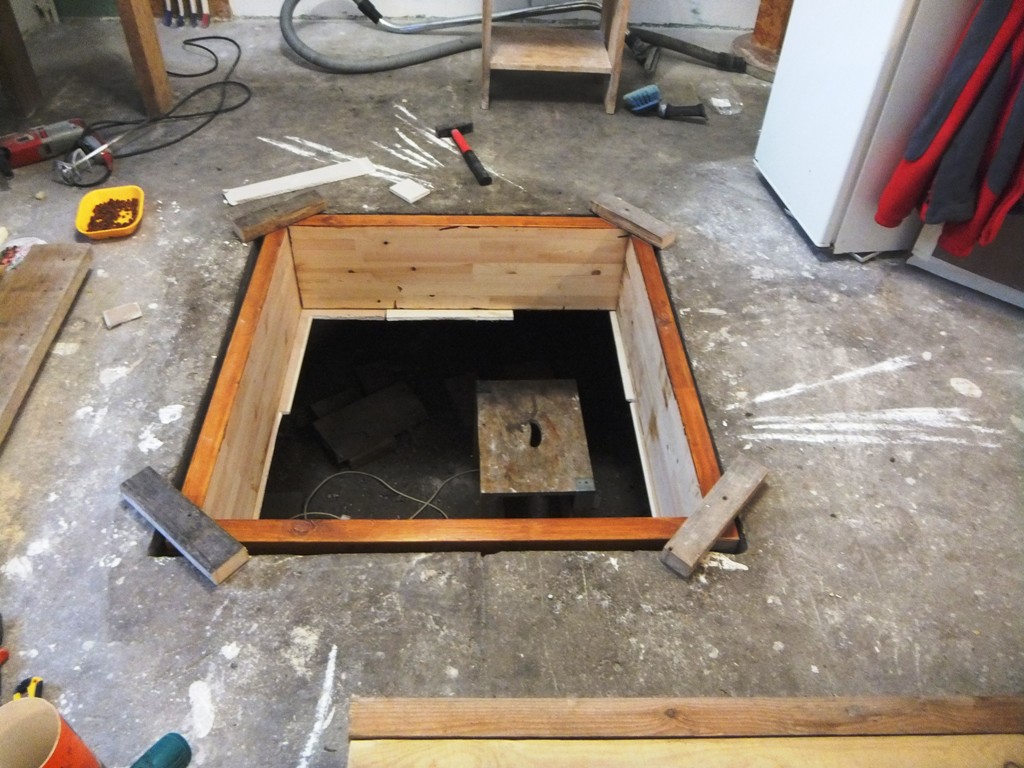

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

  1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
  2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
  3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
  4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

  1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
  2. Приварить уголки с внутренней стороны стали по всему периметру.

    Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.

  3. Зачистить все сварочные швы.
  4. Разместить утеплитель, размер которого не должен быть больше уголка.
  5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Герметизация люка в подвал

Люк должен быть встроен герметично, но при этом не мешать полноценному ходу. Если весь пол в помещении состоит из определенного варианта покрытия, которое нельзя повредить, например, ламината, то напольные люки обустраиваются с дополнительной герметизацией, не мешающей ни покрытию, ни самой конструкции.

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

Электропривод

Электропривод устанавливается на люк для управления закрытием и открытием подвала. Есть много вариантов обустройства, но даже при самом упрощенном потребуется дополнительная разметка по размерам люка. Это необходимо для полноценного хода.

Требуется помнить, что стержни должны быть установлены правильно. Сам электропривод будет расположен на крышке люка.

Создание выдвижного механизма

Выдвижной механизм часто применяется при обустройстве напольных люков. Для создания механизма потребуется небольшое пространство под полом, а также список материалов:

  • стальной лист 2 шт. толщина 5 мм;
  • набор металлических роликов;
  • стальные стержни;
  • электродвигатели компактного размера – 2 шт.;
  • источник тока и электрокабель;
  • переключатель с тремя позициями.

Выдвижной механизм удобен в обращении, но его создание и обустройство должен вести человек с опытом подобной работы.

Каждый тип люка имеет свои нюансы

Виды петель для крышки люка

Петли для люка в подвал — важный элемент, который нужно выбирать с особой тщательностью. При монтаже входа в подвальное помещение применяют следующие виды петель:

  1. Накладные. Крепятся одной стороной к крышке люка, а другой – к полу или стенке. Стоимость петель может значительно отличаться в зависимости от степени надежности, декора. Наиболее дорогостоящие — кованые петли.
  2. Скрытые. Монтируются в самом покрытии или внутреннем каркасе, что позволяет добиться плотного прилегания крышки к полу. Такой механизм позволит полностью скрыть люк от посторонних глаз.
  3. Пантографы. С их помощью люк плавно выдвигается вначале вверх, а потом в сторону. Независимо от толщины используемого материала края крышки спокойно выходят из перекрытий.
  4. Газовые амортизаторы. С их помощью можно легко поднять крышку и зафиксировать ее в необходимом положении. Такой механизм позволяет без приложения особых усилий поднимать тяжелые деревянные или металлические дверцы, расположенные горизонтально.
  5. С приводом. Позволяют свободно открывать или закрывать большие и тяжелые крышки люков. Чаще всего используются при изготовлении металлических конструкций. В свою очередь, механизм с приводом делится на выдвижной и откатный. Выбор зависит только от желания самого мастера и имеющегося места.

Выбор петель необходимо осуществлять в зависимости от нагрузки, которая будет на них возложена. Кроме этого, не стоит забывать про необходимость люфта и защиту от коррозии.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

Важно! За несколько дней до начала работы требуется обработать все деревянные элементы олифой, антисептиком или гидрофобной пропиткой. Только после полного высыхания можно приступать к сбору люка.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

  1. Прибить к черновому полу раму, изготовленную из 4 брусков.
  2. Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
  3. Установить со стороны подвального помещения петли или амортизаторы.
  4. Вырезать потайную ручку.
  5. Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

  1. Вырезать дверцы, которые будут соответствовать выбранным размерам.
  2. Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
  3. Уложить пенопласт, толщина которого не будет превышать высоту уголка.
  4. Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
  5. Сварить и закрепить с помощью анкера металлическую раму.
  6. Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.
Не забываем следовать этапам установки люка

Важно! Все детали, изготовленные из металла, необходимо предварительно покрыть антикоррозийными средствами или краской.

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

В заключение

Вход в подвальное помещение, расположенный на полу, — удобный способ организации всего пространства как внутри подвального помещения, так и снаружи. Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Монтаж люков под кафель можно осуществить самостоятельно. Чтобы избежать вероятных ошибок, рекомендуется заблаговременно составить чертеж входа в подземелье на амортизаторах.

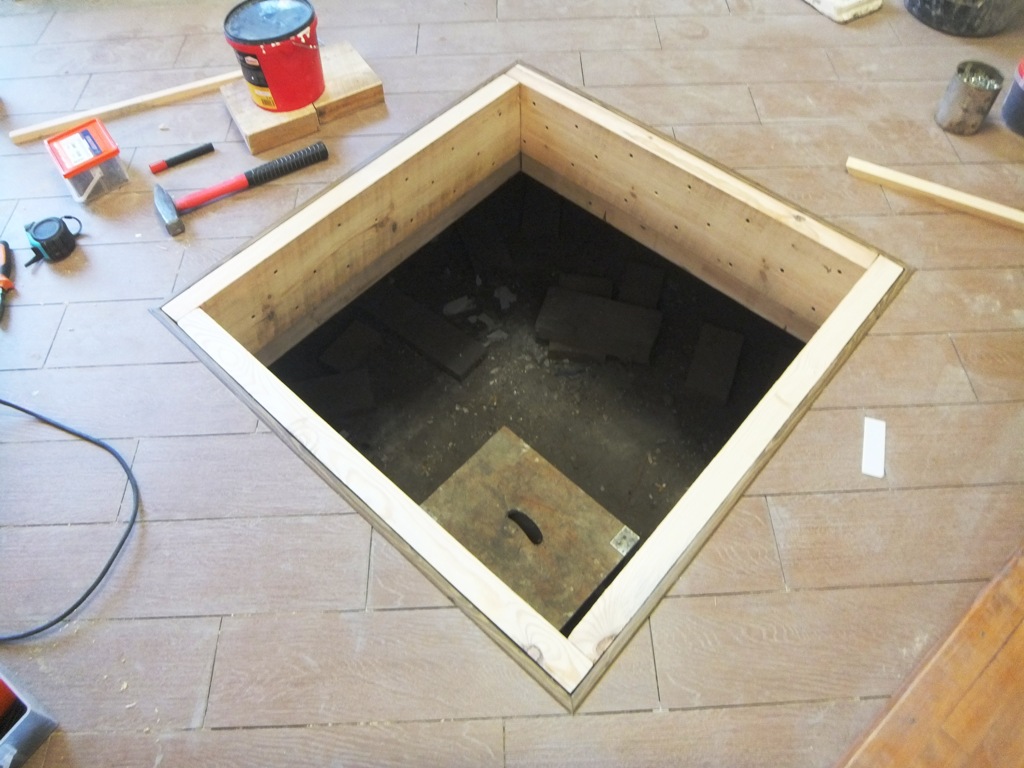

Лаз в погреб 0,6х0,8м - как сделать и утеплить своими руками

Пространство под полом любого помещения часто используется как хранилище для овощей и фруктов, домашней и приобретённой консервации. Это рациональное и традиционное решение особенно актуально для небольших дачных, загородных домов, а также гаражей и хозяйственных построек. Чтобы избежать сокращения полезного пространства строения, в качестве входа устраивается минимальный по размеру лаз в погреб. Его расположение и размеры индивидуальны и рассчитываются из соображений удобства и безопасности.

Устройство лаза

Если помещение под полом планировалось до возведения строения, то вход в него обычно проектируется заранее, устраивается в ходе строительства и в дальнейшем не вызывает проблем.

Но при перепланировке помещений, расширении погреба либо создании его в уже существующем здании правильное устройство лаза в подвальное помещение считается одной из самых сложных задач.

Создайте лаз в погреб

Требования к лазу основаны на рациональности, а отверстие в полу не должно быть источником травматизма:

  1. Входное отверстие в погреб должно располагаться в месте наименьшей интенсивности движения в помещении. Не допускается расположение лаза вблизи входных дверей, окон, в местах скопления людей. Оптимальное расположение: вдоль стен, в углах комнат.
  2. Подвальное и расположенное над ним помещения имеют разный температурный режим. Из этого следует необходимость абсолютной герметизации проёма и изготовление крышки с применением теплоизолирующих материалов.
  3. В погребе на хранении часто находятся продукты, для качественного сохранения которых требуется определённый режим влажности, сами продукты тоже выделяют влагу. По этой причине гидроизоляция пола над погребом должна быть усилена. При изготовлении крышки также применяются материалы и средства для гидроизоляции.
  4. Отверстие лаза не должно иметь шероховатостей, выступов, острых граней и элементов креплений, различных других препятствий для безопасного перемещения, которые могут привести к травмам.
  5. Ручка для люка устраивается на уровне пола в скрытом варианте либо располагается у стен помещения.
  6. Важным моментом безопасности считается надёжность фиксации люка в подвал в открытом положении, для чего устраиваются специальные приспособления.
  7. Внешняя верхняя поверхность крышки погреба должна соответствовать покрытию пола как в плане используемых материалов, так и в цветовом декоративном оформлении.
  8. Стыки, щели, различие уровней поверхности пола и люка не допускаются.

В данном видео рассмотрим люк в подвал:

Изготовление

Процесс устройства люка можно условно разделить на этапы:

  • вырезание отверстия в полу;
  • устройство опор и креплений для крышки с нижней стороны пола;
  • изготовление люка;
  • монтаж крышки с устройством открывающих и фиксирующих приспособлений.

Главным условием для изготовления можно считать идентичность материала исполнения люка и пола, в котором вырезано отверстие. Толщина крышки может быть несколько больше толщины перекрытия, но это чаще обусловлено использованием дополнительного утепляющего слоя.

Если погреб занимает довольно большую площадь и верхом его является пол помещения, то люк и пол не должны различаться по структуре и материалу изготовления. Исключением могут быть только толстые монолитные железобетонные перекрытия.

Крышка исполняется с утеплением и изоляционными слоями в случае, когда погреб имеет своё перекрытие, не зависимое от полов в доме. В погреб такого вида ведёт горловина, а сам он имеет характеристики независимого помещения кессонного типа.

Гидроизоляция

Защита крышки от влаги — залог её прочности и надёжности в эксплуатации. Если люк выполнен по подобию перекрытия, то и изоляция от влаги выполняется идентично.

Примером может служить дощатое перекрытие полов с гидроизоляционным слоем из пергамина или рубероида: такой же структурой и с таким же гидроизоляционным слоем должна быть крышка входного отверстия в подпольное помещение.

Проникающая гидроизоляция

Гидроизоляцией проникающего типа принято называть обработку поверхностей защитными водоотталкивающими составами. Это может быть любая масляная эмульсия, битумная мастика, олифа и даже окраска синтетическими красками.

Для обработки деревянных частей люка достаточно покрыть их горячей олифой, что надолго предотвратит проникновение влаги.

Мембранная гидроизоляция

Водонепроницаемая мембрана может быть заложена в качестве изоляции сверху утеплителя в конструкции крышки с утеплением. Это позволит исключить попадание влаги в утеплитель сверху, например при мытье полов.

В то же время мембранная гидроизоляция позволяет выйти пару из утеплителя и исключить его разрушение.

Утепление

Для утепления входного люка можно использовать любые утеплители, так как поверхность крышки горизонтальная, что не требует использования только утеплителей с большими параметрами жёсткости.

Это может быть стекловата, минвата, льняные или войлочные утеплители. Подойдут и пенопласты всех видов, но надо учитывать, что пенополистирол — пароизолятор. Это может привести к образованию конденсата на поверхности люка со стороны подпола.

Вентиляция

Вентиляция подпольного помещения обычно осуществляется через продухи в цоколе. Изолированные по типу кессона погреба оборудуются принудительной вентиляционной системой. В любом случае дополнительная циркуляция воздуха в погребе происходит за счёт открывания верхнего входного отверстия.

Если вентиляция подпола недостаточна, то при открывании крышки возможен приток не очень приятного и здорового воздуха в комнату. Из этого можно сделать вывод: при устройстве погреба под полом следует обеспечить отток неприятных запахов и излишних испарений через систему вентиляции.

Другой вариант: использовать для проветривания подвала входной люк по необходимости, но вытяжка в помещении должна быть идеальной.

Люк позволит попасть в подвал прямо из помещения над ним

Как сделать лаз в погреб своими руками

Изготовить крышку и самостоятельно оборудовать вход в погреб сложно, если нет навыков работы простыми инструментами.

Но если понять суть процесса, то его вполне можно выполнить своими руками.

Оптимальный размер входного отверстия

Вырезать отверстие в перекрытии полов следует в месте, не нарушающем конструкцию несущих балок. Например, деревянные лаги полов располагаются, в основном, на расстоянии 60 см друг от друга.

Если точно разметить отверстие так, чтобы его край лежал по центру балки, то ширина входного отверстия будет 60 см, что вполне достаточно для удобного спуска и подъёма.

Длина выреза не менее 80 см обеспечит проход человека любой комплекции, такой ширины делаются межкомнатные двери.

В итоге полученный лаз в погреб с размерами 0,6 Х 0,8 м не только будет соответствовать всем нормам, но и обеспечит надёжную установку крышки на существующие несущие балки.

Лаз в бетонном перекрытии

Прорезать вход в бетонном перекрытии можно с помощью болгарки со специальным отрезным кругом по бетону.

Если полы сделаны из пустотных плит перекрытия , то вырезать отверстие надо только в их средней части, вырез недопустим с краёв и в местах опирания плит на опоры ростверка или фундамента.

Некоторые сложности могут возникнуть с перерезкой арматуры, но это также решается с помощью шлифмашинки с отрезным кругом по металлу. Оптимальным размером остаётся такой же, как и для деревянных конструкций – 60 Х 80 см. Плиты перекрытия для жилых строений обычно применяются шириной не менее 1 м, что позволяет вырезать отверстие шириной 60 см без снижения прочности конструкции.

Снизу перекрытия пола по периметру отверстия с выступом в проём на 5 см прикрепляется обрамление из бруса или металлического профиля. Оно выполняет функции опоры для крышки и должно быть надёжно закреплено любым доступным способом.

Изготовление люка

Крышка для входного отверстия представляет собой простейшую рамную конструкцию. Изготовить раму можно из:

  • металлического уголка;
  • деревянных брусков и досок;
  • толстой фанеры или ОСП.

Обладая навыками сварщика или столяра, довольно быстро можно изготовить несущие рамы люка самостоятельно. Чем точнее будет определён размер отверстия и изделия для его перекрытия, тем качественнее, без щелей и излишней сложности при закрывании, будет люк.

Если навыков нет, то намного проще заказать изделие специалистам. Это не очень большие затраты в сравнении с возможными неприятностями от дефектов самостоятельного изготовления.

Изготовленная по нужной толщине рама или коробка наполняется слоями по аналогии с существующим полом. Слои утеплителя и изоляции, покраска и пропитка отдельных элементов выполняются исходя из описания, или после консультаций со специалистами.

Нижнее и верхнее изолирующие покрытия люка выполняются по усмотрению хозяина, но они тоже должны соответствовать требованиям прочности и надёжности.

Петли, приспособления для фиксации люка в открытом положении, ручки для подъёма и крепёжные материалы не стоит придумывать и конструировать самостоятельно: строительные магазины предлагают их в достаточном ассортименте и с подробной инструкцией по установке.

Как утеплить погреб изнутри от промерзания правильно?

В зимнее время холодный воздух способствует промерзанию и накоплению влаги во всех неутепленных помещениях, в том числе в погребе. Поэтому проблема как утеплить погреб является актуальной для хозяев частных домов.

Общая характеристика помещения

Погребом называют хранилище для заготовок. Это отдельно стоящий объект или заглубленный в грунт. Может располагаться на участке или в подвале дома, гаража и сарая. Обычно его постройку планируют заранее или покупают дом с уже готовым хранилищем.

Стены места хранения могут быть грунтовыми, цементными или кирпичными. Полы из уплотненного грунта или бетона. Потолок может быть деревянным или из бетона.

Температура в таком помещении отличается постоянством, но в холодное время года он может промерзать. Это приведет к потере урожая.

Виды погребов для частного дома

В доме или на дачном участке бывают погреба трех основных видов:

  1. Наземный. Погреб расположен на участке. Представляет собой отдельное строение или пристройку к гаражу или хозяйственному помещению. Основание заглублено на 0,5 м.
  2. Заглубленный. Находится в земле на глубине не более 1,5 м. Обычно это сооружение в виде кессона или ямы с люком.
  3. Подземный. Находится на глубине не более 3 метров. Держит плюсовую температуру круглый год.

Каждый тип объекта требует, чтобы утепление погреба производилось по отдельным правилам.

Показания к утеплению

Погреба с заглублением промерзают из-за талых или грунтовых вод. Наружные постройки из-за воздействия низких температур.

Показаниями к утеплению являются:

  • отсутствие утепления в готовом погребе;
  • новое строение;
  • повреждение теплоизоляции;
  • промерзание стенок, пола, потолка – накопление конденсата и инея;
  • появление плесени.

Также показанием к утеплению является порча продукции, даже, если других видимых признаков нет.

Промерзание стенок является показанием к утеплению погреба

Теплоизоляция погреба имеет много преимуществ, основные из них:

  • защита от перемерзания;
  • предохранение от выпадения конденсата и появления плесени;
  • сохранение стабильной температуры, оптимальной для хранения запасов;
  • защита от воздействия грунтовых вод.

Проведение изоляционных работ работает как утепление и предохранение от воды.

Материалы для теплоизоляции погреба и их характеристика

В качестве теплоизолирующих материалов могут применяться разнообразные утеплители:

  1. Пенополистирол может быть в виде обычного пенопласта или пеноплэкса. Материал долговечный, хорошо изолирует любую поверхность, безопасен – не выделяет вредные вещества. К недостаткам пенопласта относится горючесть, не пропускает воздух. Пеноплэкс хорошо удерживает влагу, легко укладывается. Толщина пенопласта варьируется от 20 до 150 мм, он не сминается.
  2. Пенофол. Качественный тонкий утеплитель с фольгированным слоем. Экологически чистый материал устойчивый к температурным колебаниям, не пропускает влагу и прост в монтаже. Благодаря отражающим свойствам прекрасно держит тепло. Толщина его от 2 до 10 мм.
  3. Жидкий утеплитель ППУ. Двухкомпонентная смесь из изоцианата и полиола. Плюсы: хорошо прилипает к любой поверхности, наносится слоем любой толщины, влагостойкий. Недостатки – требуется установка для подачи под давлением.
  4. Минеральная вата. Выпускается в виде рулонного материала, плит разной толщины. Плотность минерального войлока составляет 100-150 кг/м3, плит – от 100 до 400 кг/м3. В зависимости от производителя есть разные варианты теплопроводности. От Isover – от 0,032 до 0,044 Вт/мК , URSA – от 0,032-0,044 Вт/мК, Knauf – от 0,032 до 0,047 Вт/мК, Rockwool – от 0,035 до 0,045 Вт/мК.

Минвата хорошо прилегает к любой поверхности, повторяя конструктивные особенности, износостойкая и негорючая.

  1. Базальтовая вата. Имеет высокую стойкость к удержанию тепла, влаги, пожаробезопасна. Срок годности не ограничен. Она прочнее, чем минеральный утеплитель.

Для утепления пола традиционно используют песок и керамзит.

Особенности утепления

В погребе утепляют абсолютно все конструктивные элементы. Проникновение холода хотя бы через один элемент грозит промерзанием.

Вентиляция

Перед проведением работ нужно оценить состояние старого утеплителя. При частичном отсутствии его следует удалить и очистить вентиляционный короб от грязи.

Теплоизоляцию производят минеральной ватой, обматывая ею конструкцию. Сверху желательно проложить фольгированный материал. Закрепить можно стальными хомутами.

Утепление потолка

Потолок в погребе чаще всего сделан из бетона, в отдельных строениях он может быть деревянным. Утепление потолка погреба имеет особый порядок работ:

  1. Очистить поверхность от паутины, потеков, грязи и отслоившихся частиц.
  2. Трещины заделывают цементным раствором.
  3. Закрепляют пароизоляционную мембрану на профили из металла или морозостойкий и влагостойкий клей. Это полимерный материал с перфорацией. Защищает поверхность от влаги.
  4. Предпочтительнее крепить пароизоляцию оцинкованными профилями, так как они послужат обрешеткой для следующего шага.
  5. Профили пристреливают к потолку дюбелями с шагом, равным ширине выбранного теплоизолятора.
  6. Закрепить на клей или шурупы листы пенопласта, пенофола, минеральные маты.
  7. Заделать щели монтажной пеной.
  8. После высыхания срезать выступающие части.
  9. Закрепить финишную отделку. Это может быть ДСП, фанера, пластиковые панели. Древесные материалы нужно в обязательном порядке проолифить 3 раза с высыханием каждого слоя. Сверху можно покрасить.

Если потолок деревянный, то его очищают от плесени и обрабатывают антисептиком. После этого процесс аналогичен предыдущему. Также закрепляют пароизоляцию, обрешетку, слой утеплителя.

Утепляем пол

Утепление пола погреба начинается с подготовки основания. Оно должно быть ровным, чистым и просушенным.

Общий порядок работ при наличии основания из грунта:

  1. Грунтовое основание дополнительно заглубляют на 20-30 см и выравнивают.
  2. Насыпают дренажный слой из щебня или керамзита.
  3. Поверх выкладывают 10 см песка и тщательно утрамбовывают.
  4. Делают слой из битумной мастики для гидроизоляции.
  5. Делают отсыпку керамзитом.
  6. Кладут армирующую сетку.
  7. Заливают бетонный слой.
  8. Оставляют для полного закрепления в зависимости от марки.
  9. Финишную отделку можно не производить.
Утепление пола в погребе

Если полы бетонные, то порядок работ начинается с отсыпки керамзита. В итоге будет двойной слой из бетона с утеплителем между ними.

Утепление стен

Утепление стен погреба производится следующим образом:

  1. Стены очищают от загрязнений. Если они деревянные, то и от плесневого грибка с последующей антисептической пропиткой.
  2. Щели заделывают пеной (для дерева) или цементным раствором (для бетонных погребов).
  3. Закрепляют оцинкованные профили по всему периметру с шагом равным ширине минеральных матов, пенопласта.
  4. Между металлическими рейками закладывают теплоизоляцию.
  5. Поверх нее выкладывают слой пенофола и пристреливают всю конструкцию дюбелями к стене.
  6. Монтируют финишную отделку из древесностружечных плит или пластика.

Деревянные поверхности несколько раз олифят и окрашивают.

Принципы и порядок работ по утеплению погреба

Утепление погреба подразделяют на наружное и внутреннее.

Наружное утепление

Внешний вариант утепления необходим для отдельно стоящих помещений. Имеет много преимуществ: предохраняет от проникновения влаги, промерзания, не влияет на изменение площади погреба. Порядок действий:

  • Выполнить гидроизоляцию при помощи битумной мастики или обивки рубероидом.
  • Нанести специальный состав для оклейки стен плитным материалом. Обычно это холодная мастика. Ее наносят на пласт каменной ваты, пенополистирол. Плотно прижимают к стене.
  • Пустоты заделывают монтажной пеной, остатки которой после срезают.
  • Прокладывают слой пенофола, закрепляя его на мастику.
  • Сверху зашивают оцинкованным профилем или вагонкой.

Плиты утепления нужно выкладывать снизу, отступая от грунта.

Производить наружное утепление следует при строительстве. Если погреб уже готов, то работы выполнить сложнее, так как придется удалять старую обшивку. В этом случае целесообразно доверить проведение работ специалистам.

Внутреннее утепление

Как утеплить погреб изнутри от промерзания во многом зависит от его типа. В целом порядок работ включает проведение теплоизоляции потолка, стен, пола, вентиляции и входной группы. Все работы включают предварительный этап очистки основания, прокладку каркаса для потолка и горизонтальных поверхностей. Далее идет выкладывание утеплителя и финишная отделка.

Технология утепления в зависимости от вида погреба

Утепление погреба изнутри производится для всех видов погребов, а наружное – для отдельно стоящих зданий.

Утепление наземного погреба

Утепление такого типа погреба производится в основном снаружи. Важно теплоизолировать крышу и стены. Для утепления стен соблюдают следующие этапы работ:

  1. На глубину от 200 до 300 мм производят выборку грунта и очищают крышу. Для готовых строений этот этап осложняется тем, что стены уже имеют отделку кирпичом или другим материалом. Его трогать нежелательно. Придется аккуратно сделать выемку на возможную глубину.
  2. В месте выемки грунта делают дренажную подушку из слоя щебня и песка.
  3. Делают гидроизоляцию из битумной мастики (этот этап производят только на новых стенах).
  4. Производят укладку теплоизоляции на стену, немного отступая от песчано – щебневой подушки. Промазывают холодной мастикой плиты и клеят на стену.
  5. Сверху крепят пенофол или пленку на шурупы или дюбеля.
  6. Закрывают стену профилем или другим финишным материалом.
Утепление наземного погреба

Крышу наземного строения утепляют с помощью рулонных материалов. На рубероид выкладывают пенофол и сверху еще раз кладут рубероид. Итоговым слоем может быть профнастил или шифер.

Утепление заглубленного помещения

У этого вида погреба стены наполовину находятся в земле. Для производства теплоизоляции нужно максимально сделать выемку грунта, чтобы защитить стену от промерзания. В углублении делают дренаж из цементно-песчаной подушки. Сверху укладывают рубероид. Стены можно гидроизолировать мастикой, на которую наклеить плитный утеплитель. Его закрывают рубероидом, пристреливая его дюбелями.

При утеплении крыши погреба работу ведут следующим образом:

  • Засыпают крышу глиняно-соломенной смесью на высоту до 0,5 м. предварительно составляющие тщательно перемешиваются до однородного состояния.
  • Производят трамбование. Для обеспечения его качества есть специальный ручной каток.
  • Укрывают плотным полиэтиленом, заворачивая его на стену с нахлестом до 20 см.
  • Покрывают крышу рубероидом или промазывают составом из битума и солярки в пропорции 1 к 3.
  • Закрывают этой слой плодородным грунтом высотой в 15 см. Потом корни растений выступят дополнительным укреплением для крыши.

В итоге строение будет представлять собой полузаглубленный холм, который надежно защищен от солнца и мороза. Температура в таком погребе оптимально соответствует всем требованиям по хранению овощей и заготовок.

Утепляем подземный погреб

Утепление погреба в гараже, подвале или на улице производят снаружи и внутри. Выполняется как снаружи, так и изнутри.  Снаружи теплоизолируют люк, описание представлено далее. Изнутри ведут круговое утепление пола и стен так, как было рассказано выше.

Нюансы теплоизоляции дверей и люков погреба

При нахождении входа в погреб в помещении его можно не утеплять или проложить тонкий изолятор. Можно наклеить пенофол под финишное покрытие.

Вход с улицы или люк утеплить нужно обязательно. Работы ведут следующим образом:

  • На дверь приклеивают вырезанные по размеру листы каменной ваты или пенополистирола. Сверху производят отделку любым материалом.Щели между коробкой и стеной заделывают монтажной пеной.
  • Крышку люка оклеивают утеплителем снаружи и внутри. Закрепляют сверху лист железа. Если крышка изготавливается под новый погреб, то делается специальный каркас для вставки теплоизоляции.

Необходимо проверить качество примыкания люка и двери, щелей быть не должно.

Утепление кессона для погреба

Кессон может быть выполнен из полимера, железобетона или металла. По форме бетонные и стальные чаще всего имеют форму куба, а пластиковые цилиндра.

Такая конструкция является современным вариантом подземного погреба и его утепление производится аналогично. Перед установкой кессона производят утепление стен путем оклейки теплоизолятором. Лучше всего работает напыление ППУ. Жидким полимером проще изолировать цилиндрический кессон.

Стальные конструкции нужно изолировать в несколько слоев. Они промерзают больше остальных. При изоляции можно комбинировать слой ППУ с укладкой минеральной ваты или плитных матов.

После проведения работ по теплосбережению помещают конструкцию в грунт. Расстояние между стенками ямы и погребом засыпают щебнем. Сверху щебень прокладывают рубероидом или заливают битумом. Итоговым этапом насыпают грунт.

Современный рынок предлагает кессоны с утеплителем, но они стоят достаточно дорого. Поэтому проще произвести работы самостоятельно.

Любой вариант погреба лучше изолировать на этапе строительства дома. Но чаще всего приобретаются уже готовые владения, оснащенные всеми хозяйственными постройками. Инструкции, приведенные выше, подойдут для всех возможных типов погребов.

Утепляем погреб своими руками от промерзания: материалы и советы

Один из ключевых этапов успешного хранения овощей и домашних заготовок в течение зимы - это поддержика оптимальной температуры в подвале. Если правильно провести работы по обустройству и утеплению погреба, его внутренние поверхности не будут покрываться конденсатом, а свежего воздуха будет достаточно для хранения продуктов свежими.

Из данной статьи вы узнаете, как утеплить погреб своими руками так, чтобы все внутренние и наружные поверхности были надежно защищены не только от промерзания, но и от скопления влаги.

Утепляем погреб своими руками от промерзания

Владельцы дач, приусадебных участков и частных домов имеют возможность оборудовать собственное сооружение для хранения различных продовольственных запасов, заготовок, собранного урожая. Для создания оптимального микроклимата в подвале, необходимо правильно его обустроить. Ведь утепленный погреб – гарантия того, что весь урожай сохранится в целости, независимо от времени года.

Примечание: Принимая решение, каким способом утеплить подвал, следует учесть его тип: наземный, заглубленный или подземный. Так, наиболее простым для утепления является наземный, поскольку теплоизоляционные работы возможны как внутри, так и снаружи этого сооружения. Заглубленное хранилище нуждается не только в теплоизоляции, но и в гидроизоляции поверхностей. Наконец, наиболее выигрышным, с точки зрения эксплуатации, является насыпной (подземный), который хорошо держит постоянную плюсовую температуру в течение всего года.

Несмотря на разнообразие типов хранилищ, их конструкции остаются неизменными: крыша, пол, потолок. Поэтому при проведении теплоизоляционных работ утепляются все выше названные поверхности, с учетом особенностей данного типа (рисунок 1).

Рисунок 1. Основные виды погребов (слева направо): подземный, наземный и полузаглубленный

Например, при утеплении наземного хранилища основное внимание сосредотачивается на теплоизоляции стен и крыши, а при выполнении наружных работ используют пенопласт или пенополистирол. Теплоизоляции заглубленной конструкции предшествуют гидроизоляционные работы, поскольку существует риск подтопления такого хранилища. Наиболее трудоемким является утепление подземного погреба, поскольку оно предполагает частичное удаление грунта, окружающего крышу и стены, с последующим обустройством дополнительного защитного барьера от попадания влаги.

Гидроизоляция поверхностей: стен, крыши или дверей

Следует знать, что чем глубже в земле находится погреб, тем выше требования к его гидроизоляции (рисунок 2). Если ее правильно сделать еще на этапе строительства, то можно обойтись небольшими затратами. И напротив, намного сложнее ремонтировать отсыревшее помещение. Поэтому, приступая к строительству, поинтересуйтесь  уровнем залегания грунтовых вод и глубиной промерзания грунта в холодное время года.

Примечание: При невысоком уровне подземных вод достаточно будет сделать бетонный пол, оштукатурить стены и побелить их. В качестве гидроизоляции можно использовать рубероид. В случае, если подземные воды близко подступают к поверхности грунта, понадобится оштукатуривание стен с наружной и внутренней стороны, оклеивание их рубероидом на основе битумной мастики в 3-4 слоя, прижимание рубероида стенкой красного кирпича. Для дополнительной защиты на кирпичную стену наносят 20-сантиметровый слой мятой жирной глины. Если подвал находится на песчаном дренируемом грунте, его цементные стены следует покрыть двумя слоями битумных мастик и сразу же засыпать крупнозернистым песком.

Заглубленные конструкции перед проведением теплоизоляционных работ поддают дополнительной гидроизодяции. Это объясняется тем, что стены таких хранилищ наполовину расположены в земле и, следовательно, существует риск подтопления грунтовыми водами. Поэтому, чтобы исключить такую возможность подтопления, необходимо освободить подземную часть стен от грунта, обработать их гидроизоляционным раствором или покрыть рубероидом.

Рисунок 2. Этапы гидроизоляции погреба

Затем укладывают жесткий утеплитель или ППУ, повторно обертывают рубероидом и засыпают грунтом. Кроме того, с целью минимизации влияния влаги на хранилище, рекомендуется обустройство дренажной системы.

Больше информации о гидроизоляции подвала вы найдете в видео.

Как утеплить погреб изнутри от промерзания

Чтобы защитить внутреннее пространство помещения от промерзания, проводят утепление его стен, потолка, пола и двери, то есть, всех поверхностей конструкции, через которые возможна потеря тепла. При этом используют такие материалы, как керамзит, рубероид, жесткие утеплители.

Рассмотрим подробнее особенности утепления различных внутренних поверхностей хранилища.

Утепление пола в погребе

Практика показывает, что самым оптимальным вариантом с точки зрения соотношения цены и качества, является утепление пола с использованием керамзита.

Технология включает в себя несколько шагов (рисунок 3):

  • Застывший бетонный пол с выставленными маяками засыпают слоем керамзитового гравия фракцией 5-20 мм (толщина слоя зависит от предполагаемой нагрузки на пол).
  • Слой керамзита покрывается пленкой паробарьера с выходом ее на внутреннюю стену. При этом высота нахлеста должна соответствовать высоте засыпки.
  • По пленке начинают устанавливать маяки, первый из которых должен находиться на расстоянии 30-40 см от стены, а все последующие – на расстоянии, которое соответствует длине правила, которым будут выравнивать стяжку.
  • По установленным маякам заливают армированную стяжку, толщина которой определяется предполагаемой нагрузкой.
Рисунок 3. Схема утепления пола в домашнем подвале

Иногда насыпной пол утепляют при помощи песка и щебня. В таком случае пол сначала заливается горячим битумом, выполняющим роль гидроизоляции. Затем на него укладывается и тщательно трамбуется щебнево-песчаная подушка. При этом слой щебня составляет 10 см, а слой песка – 5 см. Затем поверхность подушки покрывают жестким утеплителем (пеноплексом, листами пенополистирола), который заливают армированной бетонной стяжкой.

Как утеплить потолок в погребе

Поскольку потолок заглубленного погреба считается самым уязвимым местом с точки зрения потерь тепла, то утеплять его рекомендуется в два слоя.

При этом теплоизоляционные работы проводятся в следующей последовательности (рисунок 4):

  • Штукатурка потолка;
  • Обработка проникающей гидроизоляционной грунтовкой бетонных плит перекрытия или деревянных балок;
  • Монтаж слоя жесткого утеплителя;
  • Покрытие теплоизоляционного слоя монтажной сеткой.
Рисунок 4. Особенности утепления потолка в подвале

На завершающем этапе потолок нужно обязательно побелить известью с добавлением небольшого количества медного купороса.

Утепление стен

Утепление стен подвала является достаточно трудоемким процессом, поскольку предполагает проведение подготовительных работ (рисунок 5). Так, прежде всего, помещение необходимо освободить от его содержимого, а также демонтировать все полки и стеллажи. Затем нужно осмотреть стены на наличие дефектов и устранить все выступы и щели путем их сбивания или запенивания. Такие подготовительные работы должны быть проведены тщательно, поскольку оставшиеся неровности существенно влияют на качество монтажа утеплителя.

Рисунок 5. Схема утепления стен своими руками

После выравнивания стен проводят работы по их гидроизоляции путем нанесения специальной мастики. Только после этого можно приступать к монтажу пенопласта при помощи дюбелей или клея. Следует знать, что крепление утеплителя начинают с нижнего ряда с продвижением вверх. При этом в каждом следующем ряду происходит смещение пенопласта на половину его листа. Места стыков листов задуваются пеной, утепленная поверхность покрывается полимерной сеткой и штукатурится.

Как сделать утепленную дверь в погреб

Если дверь в погреб находится на открытом воздухе, ее также необходимо утеплить. Процедура теплоизоляции проводится с применением современных жестких утеплителей, которые закрепляются на двери и обшиваются натуральным деревом, фанерой или пластиком.

Рисунок 6. Способы утепления крышки погреба

Обязательно обратите внимание на наличие щелей между дверью и дверной коробкой. Возможно, понадобится установка специального дверного уплотнителя. Кроме того, проверьте, не может ли дверь самопроизвольно открываться, ведь в таком случае все ваши попытки сохранить тепло будут тщетными.

Как утеплить крышку погреба

Утепление крышки (люка) можно выполнить при помощи пенопласта или листов пенополистирола, которые легко крепятся на поверхность при помощи клея. Дополнительно их можно задекорировать пластиком или деревом (рисунок 6).

Не лишним будет проверить, насколько плотно крышка примыкает к входному отверстию. Обнаруженные щели можно закрыть, установив на крышке ленту дверного уплотнителя.

Материалы для утепления подвала своими руками

Выбор теплоизоляционного материала очень важен для проведения качественного утепления подвала. Поскольку современный строительный рынок перенасыщен разного рода материалами, расскажем о самых популярных среди них, которые приемлемы не только по качеству, но и по цене (рисунок 7).

Пенопласт

Самым популярным утеплителем является пенопласт, который применяется в строительстве уже достаточно давно и ценится за дешевизну, простоту и качество. Однако, не смотря на все преимущества, пенопласт не является актуальным для утепления подвалов, поскольку неспособен качественно защитить подземное помещение от холода и влаги. Кроме того, влага, попадающая на пенопласт и замерзающая на его поверхности, разрушает этот материал. Поэтому применение пенопласта в подвалах невозможно без использования гидро- и пароизоляционных пленок.

Исходя из выше сказанного, можно сделать вывод, что пенопласт в качестве теплоизоляционного материала может использоваться только для утепления потолков в подземных хранилищах.

Минеральная вата и стекловолокно

Одним из наиболее популярных строительных материалов является минеральная вата. Обладая большим списком достоинств, этот материал еще и доступен, поскольку имеет невысокую цену. Минеральная вата огнестойка и негигроскопична, паропроницаема и экологична.  Она обладает низкой теплопроводностью и высокой звукоизоляцией. Этот строительный материал долговечный и прочный, легко монтируется на любой поверхности с разной конфигурацией. Поэтому его можно порекомендовать для проведения теплоизоляционных работ.

Работая с минеральной ватой, следует позаботиться о защите органов дыхания, ведь маленькие частички этого материала, поднимаются в воздух, словно пыль. Вдыхание человеком такой пыли вовсе не полезно для его здоровья. Кроме того, минеральная вата выделяет фенол, который также вреден для человеческого организма. Поэтому при работе с минватой рекомендуется пользоваться респиратом, а утепленную ею поверхность покрыть паронепроницаемой пленкой из поливинилхлорида.

Рисунок 7. Виды утеплителей для погреба: пенопласт, минеральная вата, пенополиуретан

Стекловата является разновидностью минеральной ваты. Она представляет собой упругий и достаточно прочный материал, состоящий из хрупких стеклянных нитей. Эти нити, поломавшись, впиваются в кожу и глаза, раня их. Поэтому при работе со стекловатой следует соблюдать меры предосторожности: одевать перчатки, очки, респиратор, рабочую одежду с длинными рукавами.

Пенополиуретан

Наиболее популярным теплоизоляционным материалом является пенополиуретан (ППУ). Высокую популярность он получил благодаря своим достоинствам, среди которых: полная защищенность от влаги, гарантированная герметичность помещения, биологическая нейтральность.

Поскольку ППУ наносится на поверхность монолитным слоем, который быстро застывает, он не имеет швов и стыков. Даже при непосредственном попадании влаги этот материал не поддается гниению и плесени. Пенополиуритан можно использовать как для внутренних, так и для наружных работ.

Единственным недостатком использования ППУ является способ его нанесения, поскольку для этого нужна установка высокого давления, которую могут позволить себе только строительные компании. Однако этот недостаток является несущественным по сравнению с достигаемым эффектом.

Как выполняется вентиляция погреба при утеплении

Домашний погреб не может обойтись без такого важного элемента своей конструкции, как вентиляционная система (рисунок 8). Она особенно актуальна для утепленных погребов, поскольку из-за постоянной плюсовой температуры в хранилищах может быть повышена влажность воздуха и, соответственно, развиваться плесень. Чтобы этого не произошло, необходимо еще при строительстве предусмотреть вентиляционные отверстия – продухи. Как правило, зимой их закрывают, в остальное время оставляют открытыми.

Рисунок 8. Схема для обустройства вентиляции в погребе своими руками

Например, приточно-вытяжная вентиляция способна обеспечить качественный приток и отток свежего воздуха, а вот о нормальном температурном режиме нужно позаботиться другими способами. Например, рекомендуется утеплять вентиляционный короб минеральной ватой и прикрыть его гидроизоляционным материалом. В таком случае вентиляционная система будет работать эффективно и бесперебойно, а в погребе будет поддерживаться постоянная комфортная температура.

Как сделать деревянный люк в подпол и подвал своими руками: чертежи и фото

Подпол в доме – это возможность хранения съестных припасов и других вещей, не захламляя жилое пространство. Многие предпочитают сделать деревянный люк в подпол своими руками, потому что он дешевле готовых конструкций и проще в монтаже.

Можно предусмотреть и дверь с лестницей, но они требуют много места и по деньгам обойдутся намного дороже.

Вернуться к оглавлению

Содержание материала

Чем удобен люк и его недостатки

Важный и единственный плюс – это экономия пространства. Такой вход можно сделать в середине комнаты, он становится частью пола, при этом может быть незаметным.



Узкий проход, что неудобно для тучных людей.

Крутая приставная лестница, которая может стать причиной травмы.

Высокие требования к прочности, из-за чего люк может получиться тяжелым.

При изготовлении люка сложно без опыта и хорошего инструмента сделать его незаметным. Магазинные решения тоже нуждаются в умелой отделке.

Решения из магазинов стоят дорого.

Вернуться к оглавлению

Особенности люков, как проходов в погреба

Как уже стало понятно, люк – это дверца, которая маскирует вход в подвал и конструкционный элемент с важными функциями.

  • После установки люк становится частью пола. По нему также будут ходить люди, а значит, он должен выдерживать нагрузки.
  • Люк должен обладать герметичностью, так как он отделяет жилое помещение от нежилого. Через него не должны в комнату проникать неприятные запахи.
  • Хороший люк либо утепляется, либо делается из материалов, непроводящих тепло. Иначе, так как погреб не отапливается, под крышкой постоянно будет собираться конденсат из-за перепада температур.
  • Изделие высокого качества не должно выделять на фоне остального интерьера. Наоборот, оно должно быть незаметным, и сочетаться с обстановкой.

Из конструкционных дополнений люк комплектуется:

  • Надежной ручкой для поднятия крышки.
  • Системой газлифтов, которые помогут с поднятием, и не будут давать крышке самопроизвольно опускаться. Люк может оснащаться любым другим фиксирующим механизмом. Лучше, чтобы было и то, и другое.
  • Обязательна система запора, которая не позволит люк отворить детям.
  • Следует предусмотреть открывание люка изнутри.
  • Лестница крутая, потребуются поручни, которые ставятся в самом погребе и могут устанавливаться на крышке люка.
Тут предусмотрены и газлифты и надежные поручни

В магазинных изделиях, по большей части, все перечисленное уже реализовано.

При выборе газлифта, главное, не экономить. Недорогие китайские модели долго не служат, и могут стать причиной самопроизвольного захлопывания.

Для широкого люка потребовалось восемь амортизаторов

При покупке обязательно проверьте рабочий вес изделия и максимально допустимые нагрузки — соотнесите их с массой крышки люка с учетом ее последующей отделки. Необходимо сделать 15% запас, чтобы крышка и держалась хорошо, и закрывалась нормально.

Если люк действительно очень тяжелый, следует предусмотреть дополнительную систему фиксации в открытом положении, на случай выхода газлифтов из строя.

Вернуться к оглавлению

Что нужно учитывать при составлении чертежа люка

Помимо строения конструкции, важно определить место установки. Лучше это делать на этапе строительства дома, чтобы заранее знать, что и где лучше расположить.

Чертеж люка в подвал под плитку

При этом учтите следующие моменты:

  1. Стоит выбирать точки, находящиеся чуть в стороне от стен. Жаться к ним не стоит, потому что во время эксплуатации хода крышка может задевать отделку, да и распахиванию это может мешать. Вдоль стен обычно расставляют мебель, что тоже может стать неудобством. Поэтому ориентируйтесь, если не на центр комнаты, то хотя бы на отступ от стен.
  2. При планировки кухни в частном доме в середине ставят обеденный стол. В этом же помещении чаще и делается проход вниз, так что соотнести положение этих объектов также стоит, иначе придется постоянно двигать мебель.
  3. Каркас люка имеет с внешней стороны ступенчатое строение, что позволяет ему опираться на пол и иметь мощное ребро жесткости. Такой же формы должен быть и проем, что позволит выполнить установку заподлицо, а после замаскировать люк.
Чертежи люка в подвал с амортизаторами – ступенчатое строение рамы
  1. Размер люка надо выбрать по самому крупному потенциальному пользователю, чтобы вниз было удобно спускаться, и не с пустыми руками.

Чертежи подвальных люков

Давайте разберем строение нескольких вариантов люков на примере нескольких чертежей.

Классический скрытый люк

На этом фото снизу изображено строение классического скрытого люка откидного типа (ляды).

Чертеж люка в погреб

Изделие изображено в разрезе, но постараемся все подробно объяснить:

  • Люк имеет периметральную раму, сделанную их стального уголка толщиной 3-4 мм.
  • Изнутри к внутреннему углу рамы приварены скрытые петли, от которых отходят кронштейны Ш-образной формы, соединенные с рамой крышки. Ход такой петли не может быть больше 90 градусов, поэтому крышку устанавливают практически в вертикальном положении.
  • К полу каркас люка крепится на саморезы или дюбель-шурупы в зависимости от типа материала пола.
  • С другой стороны рамы имеется поворотный замок, управляемый съемным ключом. Он же может выступать в роли ручки, но при отделке крышки керамической плиткой это опасно, поэтому либо покупают мощную присоску, либо монтируются отдельный ухват.
  • Рама крышки обшита листом гипсоволокна. Это достаточно прочный материал, чтобы выдерживать вес человека. При этом он обладает высокой адгезией. Можно надежно приклеивать к нему ту же керамическую плитку.
Люк на газовых амортизаторах

Отличие этой схемы состоит в том, что в нее включены газовые подъемники. Мы видим, что внизу они упираются на выносные кронштейны — часть петельного механизма. Сама петля мало чем отличается от предыдущей, кроме формы кронштейна.

Чертеж люка в подвал на газовых амортизаторах

Газовый амортизатор выполняет сразу четыре функции: толкает люк вверх при его открывании; сопротивляется его опусканию, что позволяет закрыть крышку мягко и без удара; удерживает крышку в открытом состоянии; выступает в роли ограничителя, не давая открыться дальше положенного.

Отделка крышки люка всегда выступает за ее края, чтобы замаскировать их. Если люк будет открыт слишком широко, она упрется в пол, из-за чего отделка может повредиться или оторваться вовсе. Поэтому ограничитель у люка, облицованного керамикой, должен быть всегда.

На этой схеме показано строение петли люка. Она двухопорная. От ш-образного кронштейна удалось избавиться за счет уменьшения внутреннего размера проема.

Чертеж петли для люка в подвал

Не самое удачное решение, так как петля остается практически на виду. Обрамление крышки за отделкой не спрячешь, но если оно изначально сделано в виде аккуратной алюминиевой окантовки, будет смотреться красиво. Для домашнего люка такая петля будет не лучшим вариантом.

Люки также бывают и распашные, состоящие из двух створок, откидываемых в разные стороны.

По сути, они делаются по точно такому же принципу. Складные люки можно встретить реже, так как их и сделать сложнее, и пользоваться ими не так удобно.

Вернуться к оглавлению

Материалы для изготовления люка

Конструкция заводских изделий не отличается высокой сложностью. При наличии нужного инструмента, можно собрать люк ничуть не хуже.

Все комплектующие легко достать в продаже – даже петли готовые можно купить на мебельных базах.

Так как готовые решения производятся из металла, для сборки самодельного аналога потребуется сварочный аппарат и умение с ним работать.

Сварка металлической рамы для крышки люка

Из металла стабильно изготавливается рама всего люка и крышки каркаса.

Напоминаем, что изделие должно выдерживать вес человека.

Обратите внимание, как располагается стальной уголок во внешней раме – он развернут полочками от центра.

Строение металлического люка

Самодельные приспособления часто устроены иначе – уголок проворачивается вокруг оси на 90 градусов, что позволяет создать простую и надежную полочку. Недостаток такого подхода в том, что под раму приходится делать более глубокую выемку в основании, что не всегда приемлемо.

Рама крышки люка имеет несколько перпендикулярно расположенных ребер жесткости. Их равномерно распределяют по площади детали, чтобы облицовочный материал имел больше опорных точек, что не позволит ему прогибаться под нагрузками.

Помимо упомянутого ранее гипсоволокна для обшивки люка могут использоваться и другие материалы: ОСП панели, ДСП, фанера, доски, металлические листы. Выбор облицовки определяет прочность и возможности последующей отделки.

Материал крышки люка – металлический лист

Петли для люка делаются только из металла, так как это надежно, более компактно, да и готовый вариант, как на следующей картинке, приобрести можно.

Петли-пантографы из оцинкованной стали

Конечно, для тяжелого люка они не подойду, но для собираемого из дерева их будет достаточно.

Как вариант можно использовать даже обыкновенные рояльные или дверные модели, но они будут оставаться на виду. Подойдут и шарнирные модели с пружинами.

Практически все описанные выше детали могут быть выполнены из дерева. Такой люк будет намного легче по весу, его также можно отделать любыми материалами. Исключение, помимо петель, составляют газлифты и запирающие механизмы.

Стоит в состав люка включить и резиновые уплотнители по периметру примыкания крышки. Это позволит не проникать из подвала сырости, холоду и запахам – у этого помещения должны быть предусмотрены другие вентиляционные ходы.

Про утеплитель мы уже писали, но не сказали, какой материал для этого хорош.

Экструдированный пенополистирол

Это однозначно должен быть полимерный утеплитель. Идеальный кандидат – экструдированный полистирол, который даже можно ничем не закрывать.

Минеральная вата в подвале будет тянуть в себя сырость, из-за чего сильно потеряет в теплоэффективности.

Обычный пенопласт сгодится только, если его спрятать под обшивкой, так как прочность материала оставляет желать лучшего. Можно утеплиться монтажной пеной, но ее также придется чем-то прикрыть.

Узнайте из статьи на нашем сайте: как утеплить погреб изнутри в частном доме.

Вернуться к оглавлению

Изготовление люка в подпол своими руками

Теперь давайте рассмотрим порядок сборки простого деревянного варианта люка. Инструкция будет пошаговой, снабженной подробными фотоснимками.

Чтобы максимально упростить конструкцию, требуется предварительно внешнюю раму укрепить по периметру проема. Сваривается она, напоминаем, из металлического уголка, фиксируется – за счет анкеров из арматуры, уходящих в толщу бетона, или саморезов, если перекрытие у вас деревянное.

На деревянное перекрытие металлический уголок можно не ставить – достаточно с отступом от верхнего края на толщину материала крышки закрепить опорную рейку. Для надежности ее лучше всего сажать на мощные оцинкованные саморезы, которые не будут ржаветь от сырости.

  • Составляться люк будет из отдельных досок, толщиной 25-30 мм. Чем шире проем, тем толще должна быть доска.
  • Пиломатериал прикладывается на предполагаемое посадочное место и прямо по нему отмечается карандашом. Дальше берется столярный угольник и по нему чертится ровная линия под 90 градусов. При разметке доски важно оставлять по 2-3 миллиметра с каждой стороны, чтобы они становились свободно. Не забываем, что дерево, если напитает влагу, увеличивается в размерах.
Разметка досок по размеру люка
  • Далее по отмеченной линии материал разрезается циркулярной пилой, а еще лучше – торцевой. Так срезы будут более правильными и ровными.
Резка досок
  • Аналогичным образом нарезаем нужное количество досок, пока не заполнится весь проем. Последняя доска будет отрезаться еще и в ширину. Если она получается слишком узкой, то стоит предварительно снять немного с толщины каждой предыдущей доски. Конечно, это займет дополнительное время и силы, но так конструкция будет прочнее, да и вид будет более правильный.

В зависимости от толщины уголка и того, на какой уровень требуется поднять крышку, к доскам прикручивается рейка. Точнее, она связывает все отдельные детали между собой. На фото мастер уложил рейку прямо на уголок, и начал вкручивать сверху саморезы.

Связка отдельных досок в щит

Решение наиболее простое, но так доски будет приподняты над краем рамы. Если так делать не хотите, сместите рейки немного к середине.

Помимо направляющих реек щит будут укреплять еще и раскосые, как показано на следующем фото.

Дополнительное укрепление щита

Для прочей надежности вместо реек на укосы лучше взять те же доски. Их все равно не видно, но усиливают они намного лучше. Рейки необходимо прикручивать к каждой доске без пропусков.

Перед сборкой конструкции воедино все доски рекомендуется зашлифовать до гладкого состояния – так же поступают и с рейками. Не помешает сразу пропитать дерево, если это планируется сделать. Дело в том, что при обработке некоторыми составами, например, морилками, древесные волокна поднимаются, после чего нужна повторная шлифовка.

Вместо обработки, на доску модно настелить тонкий слой фанеры, которая станет хорошим основанием для любой последующей отделки. Главное, точно выверять толщину всех монтируемых слоев.

Простые деревянные крышки люка не будут испорчены остающимися на виду петлями, поэтому проще всего использовать дверные. Они крепятся к торцу щита, связываясь именно с досками, а не рамой.

Удобнее всего проводить работу, поставив люк на ребро нужной стороной.

Монтаж дверных петель

Наступает самая сложная часть работы – регулировка положения крышки люка. Ее необходимо выставить на весу так, чтобы петли заняли правильное положение – их ось должна быть чуть выше края рамы.

Для этого используется подставка из любых удобных материалов.

Установка крышки люка

После выставления приступаем к монтажу. Петли к металлическому уголку можно закрепить на саморезы по металлу, с буром на конце. Конечно, толстый уголок пройти так непросто, но это возможно, если саморезы используются качественные.

Как альтернативный вариант, можно предварительно брать сверло по металлу немного меньшего диаметра, чем крепеж, и насверливать отверстия.

Крепление петель к раме на саморезы

Не спешите закручивать все саморезы разом. Поставьте парочку, и проверьте, закрывается ли люк. Если все в порядке, продолжаем работу. Если нет, вносим коррективы, устраняем огрехи.

Далее крепится ручка для удобного открывания люка.

Установка ручки

Использовать можно любые варианты, в том числе и скрытые, под которые в толще доски придется выбрать полость определенной формы.

Ручка скрытого типа для деревянного люка

Удобнее всего это делать ручным фрезером. Для круглых моделей может хватить и коронки – внутренняя часть полости выбивается при этом стамеской.

Обработка люка машинным масломВернуться к оглавлению

Видео: как сделать люк в погреб с амортизаторами


Вернуться к оглавлению

Заключение

В завершении работы мастер начал обработку люка машинным маслом. Конечно, его погребок находится не в доме, но суть верна, просто будут использоваться другие пропитки.

Оставшиеся на виду саморезы можно зашпаклевать, либо же, наоборот, подчеркнуть металлические детали, установив кованые элементы, которые придадут изделию колоритности.

При желании древесину можно искусственно состарить. Применяется для этого много методов. Самый простой – взять газовую горелку и подпалить поверхность материала. Далее при помощи жесткой металлической щетки удаляются прогоревшие мягкие волокна.

Затем происходит повторная шлифовка, и в завершение – пропитка льняным маслом. Такое изделие будет очень красивым, и его прятать не захочется.

как сделать с амортизаторами, под плитку, ламинат, скрытый, из дерева, металла, чертежи, пошаговая инструкция, фото

Частные дома оборудуют подполом или подвалом для хранения урожая и консервации. Вход в хранилище обустраивают дверью или лядой. Если погреб находится под полом, делают скрытый люк в подвал своими руками.

Работа по оборудованию ляды включает несколько этапов: разработка чертежа, заготовка материала, строительство

Конструкции люков и что учитывать при их изготовлении

Чтобы работы по обустройству люка прошли успешно, и результат не испортил интерьер дома, продумывают все детали. Ляда должен гармонично вписываться в пространство комнаты. Люк включает:

  • короб;
  • дверь;
  • навесы;
  • ручку;
  • замок.

Короб располагают на межэтажном перекрытии в полу. Деревянный люк делают из доски шириной 15 см и толщиной 5 см. Металлический короб сооружают из уголка 5*6 см.

Дверь в деревянной конструкции делают из доски толщиной 2-3 см. Если на люк планируется наступать, и он располагается в проходном месте, толщину увеличивают до 4-5 см. Металлический ляд делают из стального листа толщиной 3 мм. Люк по периметру усиливают уголками шириной 4 см.

Навесы выбирают из прочного материала, чтобы они выдерживали вес люка. Ручки делают как выступающие, так и потайные, в зависимости от конструкции и предпочтений хозяина. Подойдут выступающие ручки от окон и входных дверей. В качестве потайных используют кольца. Замок делают из шпингалетов или врезных моделей.

Требования к люкам для погреба

Подвал используют в качестве подсобного помещения. В нем можно хранить не только овощи, фрукты и консервацию, но и сезонные дворовые вещи: шланг, бассейн, стулья. Хранилище, обустроенное в доме, позволяет полу на первом этаже оставаться теплым. При проектировании учитывают следующие требования:

  • место расположения должно находиться на свободном участке;
  • размеры люка выбирают с учетом разметов погреба, минимум 75*75 см;
  • дверь снабжают простой ручкой и замком, чтобы при открывании не возникало проблем;
  • если люк весит более 10 кг, обустраивают электропривод;
  • стыки делают герметичными, чтобы холодный воздух из подпола не попадал в комнаты;
  • короб снабжают надежными опорами;
  • люк под ламинат делают из досок;
  • чтобы дверь не закрывалась, пока хозяин спускается в погреб, ее снабжают газовым амортизатором.

Место под люк выбирают непроходное, чтобы при открытии дверь не задевала мебельТипы люков для погребов, подвалов

Современные производители предлагают широкий выбор моделей люков по типу и размеру. Различают конструкции:

  • распашные – состоят из одной или двух створок, каждую крепят на 2-4 петли, на одной стороне устанавливают ручку, на другой – защелку;
    Распашной люк устанавливают в погреб большого размера с удобной широкой лестницей
  • съемные – дверка является обособленным элементом с ручкой, ее устанавливают на проем в коробе;
    Если предполагается скрытая конструкция, вместо дверной ручки крепят кольцо
  • раздвижные – дверь по направляющим в коробе открывает проход в подпол;
    Короб для сдвижного люка выполняют из усиленного металлического уголка
  • бетонный – для такой конструкции сооружают каркас из металлического профиля, изготавливают для уличных или гаражных погребов;
    Для обустройства двери из бетона каркас усиливают арматурой, после чего раму наполняют цементным раствором

Внимание! Чтобы конструкция под тяжестью двери не рухнула в подпол, короб изготавливают из стального профиля. В качестве креплений применяют массивные металлические петли.

Виды петель и ручек для погребов

Петли для крышки погреба, изготовленного своими руками, подбирают исходя из веса двери конструкции. Чем тяжелее вход, тем надежнее должны быть крепежи. Для скрытых моделей подбирают потайные петли. Крепежи делят на группы:

  • накладные, похожи на дверные петли, но имеют недостаток – видимые щели;
  • скрытые, устанавливают изнутри люка, такие крепежи раскрывают конструкцию на 900;
  • петли-кронштейны крепят на потайные ляды, модель похожа на вопросительный знак;
  • пантограф напоминает петлю-ножницы, дверь сначала поднимается вверх, а затем откидывается.

Требования к ручке для люка предъявляют не такие, как для входных дверей. Ручка для ляды может быть невзрачной. Ее назначение – быть незаметной, не выступать высоко, чтобы об нее не травмировались жители дома. Чаще устанавливают потайные модели для люка погреба или кольца и петли.

Если в доме проживают маленькие дети, устанавливают съемную ручку

Чертежи с размерами люков для погреба

Любые строительные работы производят по эскизам и размерам. При проектировании учитывают:

  • напольный горизонт;
  • посадочный размер;
  • периметр рамы;
  • крепление петель добавляют к ширине проема, чтобы люк смог открыться;
  • высота включает толщину материала и утеплительный слой;
  • удобный проем;
  • крепление газовых амортизаторов;
  • угол и зазоры, необходимые для отворения двери.

Размеры ляда определяют исходя из площади погреба. Чертежи крышки для погреба своими руками представлены на фото ниже:

Перед нанесением чертежа определяют место под обустройство люка

Открытая крышка не должна задевать предметы интерьера. Минимальные размеры для люка составляют 75*75 см. От выбора материала зависит способ обустройства короба. Есть облегченные конструкции и усиленные. При обустройстве герметичности и теплоизоляции учитывают дополнительные размеры и наносят на чертеж.

Эскиз должен отражать способ открывания люка

Чтобы во время спуска и подъема крышка не падала и не ударяла хозяина по голове, монтируют систему плавного закрытия и фиксатор. Замок или съемную ручку устанавливают в домах с детьми и животными.

Электропривод способен превратить погреб в надежное недоступное хранилище и наглухо закрывать двери при необходимости

На чертеж наносят способ крепления короба в межпотолочное перекрытие. При необходимости его укрепляют металлическими уголками 5*6 см, которые монтируют в стропильную систему пола.

Если дверь делают из стального листа, короб изготавливают из металлического профиля, усиленного уголками

Какие инструменты и материалы потребуются

Выбор материала зависит от того, из чего построен дом и пол. В деревянных срубах применяют доски. В бетонных перекрытиях применяют комбинированные конструкции: короб из металла, дверь из дерева. Готовый люк прост в установке, изготовить его самостоятельно по чертежам не составит труда.

Погреб, расположенный в доме, чаще всего оснащают деревянным люком. К такой конструкции не предъявляют требований. Если обустройство входа в подвал возможно только на проходном участке, его изготавливают из металла.

Для реализации проекта понадобятся инструменты:

  • болгарка;
  • дрель;
  • шуруповерт;
  • сварочный аппарат;
  • рулетка;
  • уровень;
  • ручку;
  • петли;
  • газовый амортизатор;
  • щеколда;
  • выбранный материал.

Для деревянных коробов применяют брус толщиной 5 см, и шириной 15 см. Для двери используют доски толщиной 2-3 см, и шириной 10-15 см.

Для конструкций из металла применяют для каркаса профиль 3*4 см, уголок 5*6 см. Короб сваривают из стального уголка.

Определение размера люка

Стандартных размеров для проема в подвал не существует. Конструкции разделяют на две категории: с прямой и косой лестницей.

Проход от люка до пола подвала составляет 1,5-4 м, поэтому погреб оборудуют лестницей

Для вертикальных конструкций вход сооружают небольшой, по ширине лестницы. В проем должен уместиться самый крупный член семьи с полным мешком. Для наклонных сооружений вход делают больше. Длина люка может достигать 2 м. Если лестница установлена под углом 450, увеличивать длину не имеет смысла, т. к. голова не достает перекрытия.

Как сделать деревянную крышку люка для погреба дома своими руками

Чтобы изготовить люк в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.

Этапы работ:

  1. Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, соответствующим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель проделывают углубление на толщину деталей.
  2. При помощи угольника наносят перпендикулярную линию на торцах. Доски обрезают по намеченным линиям. Торцовку выполняют циркулярной пилой.
  3. Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в проем.
  4. Длину досок для двери делают на 2 мм меньше, чтобы двигалась свободно.
  5. На направляющих собирают дверь. Прикручивают петли и устанавливают в проем.
  6. Проверяют работоспособность всех элементов.

Если люк с дверцей не соответствуют проему, проверяют угольником каждую деталь, т. к. во время сборки конструкция перекосилась

Внимание! Перед выполнением работ все деревянные элементы покрывают олифой или влагостойким средством, чтобы люк не прогнил от сырости подвала.

Для изготовления ляды из металла готовят металлический профиль 4*5 см, уголок 5*6 см для усиления конструкции, лист стали толщиной 3 мм.

Пошаговая инструкция создания люка в подвал своими руками:

  1. Нарезают детали из профиля по размерам, указанным на чертежах. Обязательно под углом 450, так удобнее варить и монтировать. При помощи угольника детали выравнивают и соединяют сваркой.
  2. Заготовку помещают в проем. Если размеры не совпадают, их корректируют.
  3. Из листа стали вырезают прямоугольник по размерам дверцы. Ее параметры на 5 мм меньше короба изнутри.
  4. Проверяют размер дверцы и прикладывают заготовку к коробу. Из уголка вырезают детали и приваривают их листу стали. Конструкцию усиливают не только по периметру, но и внутри него. Получается внутренняя обрешетка.
    Приваривают петли к дверце и коробу, проверяют работу люка
  5. Для крепления люка к проему в коробе сверлят отверстия, крепят в перекрытие анкерными болтами.
    Крышку с наружной стороны окрашивают или облицовывают декоративным материалом, прикручивают ручку

Герметичный люк в погреб своими руками позволяет избавить комнату от холода и отсекает проникновение жаркого воздуха в погреб. Надежная изоляция удерживает неприятные запахи в подвале. Для герметизации стыков применяют войлочную ленту или дверные уплотнители.

Как сделать крышку люка с газовыми амортизаторами в погреб своими руками

К изготовленному ранее деревянному, металлическому или комбинированному люку приделывают газовый амортизатор, чтобы удобно было спускаться и опускаться в погреб. Плавный ход дверцы и фиксация ее делают эксплуатацию люка удобной. Амортизаторы подбирают исходя из получившегося веса дверки. Способ установки:

  1. Открывают крышку.
  2. Отмечают точки крепления на дверце и коробе.
  3. Проделывают отверстия по разметке.
  4. При необходимости в местах крепления к деревянным деталям делают углубления по размеру крепежа.
  5. При помощи саморезов крепят газовые амортизаторы.

Потайная ручка с защелкой позволит избежать несчастных случаев падения детей в погреб

Как сделать крышку люка с электроприводом

Чтобы обезопасить домочадцев и контролировать открытие люка, делают подъемный механизм крышки в подвал. Заготавливают электрокабель, дрель, электропривод. Монтаж производят на крышку люка:

  1. Дверь ляды устанавливают менее чем на 900.
  2. Приваривают крепежные петли. Отмечают места крепления. Проделывают отверстия.
  3. Прикручивают саморезами механизм электропривода.

Вся электронная система помещается под полом и не мешает открыванию и закрыванию двери люка в погреб

Как правильно сделать крышку люка в подвал под плитку своими руками

Крышку на подвал под кафель своими руками делают по заранее нарисованному эскизу. Все работы производят в три этапа: стяжка пола, монтаж люка, облицовка плиткой.

Инструкция по работе:

  1. Определяют толщину плитки и уровень покрытия. Отбортовывают проем для погреба по периметру. В помещении делают стяжку под плитку.
    В качестве опоры под крышку люка оставляют 5-10 см
  2. На пол в помещении укладывают плитку. На данном этапе оставляют без плитки один ряд по периметру.
  3. Устанавливают раму люка, выравнивая по уровню. Щели между стяжкой и каркасом заделывают бетоном. Выкладывают последний ряд плитки, подрезая ее по размерам.
    Производят облицовку проема при помощи штукатурки
  4. На каркас из стали крепят арматуру и заполняют бетоном. После высыхания сверху приклеивают плитку, подбирая по рисунку на полу. Швы должны совпадать.
    Последний штрих – затирка швов и крепление ручек

Как сделать скрытую крышку люка в подвал под ламинат, линолеум своими руками

Люк напольный для подвала своими руками под ламинат, линолеум или ковролин – практичный вариант обустройства. Ляду изготавливают из досок и бруса.

Этапы монтажа:

  1. Проделывают отверстие в межпотолочном перекрытии на выбранном участке. Устанавливают раму.
    Ковролин, ламинат или линолеум устилают вплотную к деревянному коробу
  2. К дверке крепят петли и прикручивают деталь к коробу.
    Наружную поверхность двери облицовывают выбранным декоративным материалом, например, ламинатом
  3. Заделывают щели, устанавливают газовый амортизатор, фиксатор и крепят ручку.
    Изнутри деревянную поверхность покрывают влагостойким лаком или краской

Как сделать крышку на погреб на улице своими руками

Люк для уличного погреба своими руками делают из усиленного металлического уголка толщиной 5 мм, шириной 5 см и листа стали толщиной 3-5 мм.

Этапы работ:

  1. На подготовленном участке монтируют короб из металлического уголка.
  2. Из листа стали вырезают прямоугольник по размерам на чертеже.
  3. По периметру листа приваривают уголок для усиления рамы, внутри делают обрешетку.
  4. Крепят дверь к коробу.
  5. На поверхность листа стали наносят бетон, на него укладывают плитку или другой облицовочный материал.
  6. При необходимости крепят ручку.
  7. С внутренней стороны между обрешеткой приклеивают листы пенопласта, пенополистирола или другого утеплителя.

Минеральная вата толщиной 5-10 см и влагостойкое гипсоволокно надежно защитят подвал от заморозков

Внимание! Бетонные двери получаются очень тяжелыми. Их трудно будет открывать одному человеку. Чтобы облегчить этот процесс, устанавливают систему электроподъема

.

Заключение

Люк в подвал своими руками сможет изготовить хозяин, который имеет опыт работы с древесиной и металлом. Выполнив пошаговые рекомендации специалистов, получают надежный и долговечный вход в погреб.

Как утеплить подвал

by Mark Row

Изоляция внутренних стен и потолка подвала

Изоляция подвала является неотъемлемой частью общей теплоизоляции дома и может значительно улучшить тепловые характеристики вашего дома и способствовать энергоэффективности вашего дома. Подвалы обычно являются влажными и холодными местами, которые могут отводить много тепла от верхних этажей, позволяя холодному воздуху проникать через потолок и многочисленные трещины и отверстия.Именно поэтому так важна надлежащая изоляция, особенно если вы планируете превратить подвал в жилое пространство, что в наши дни стало довольно распространенным явлением. Знайте, что вы можете утеплить свой подвал самостоятельно, используя подходящий материал и несколько советов, которые мы дадим прямо здесь.

Подвал можно изолировать тремя основными способами: изолировать внутреннюю стену, внешнюю стену или утеплить потолок подвала. Каждый метод изоляции имеет свои преимущества и недостатки, которые следует учитывать перед установкой изоляции.Также знайте, что эти методы не исключают друг друга, поскольку в некоторых случаях может потребоваться как внутренняя, так и внешняя защита стен наряду с изоляцией потолка.

Теперь, хотя изоляция наружных стен обычно выполняется при строительстве и включает более сложные и требовательные операции, такие как рытье земли вокруг здания, изоляция внутренних стен может выполняться в любое время и независимо от погодных условий, так как работа сделано внутри. С другой стороны, всегда позаботьтесь о проблеме влажности в вашем подвале перед изоляцией изнутри и примите во внимание проводку и трубопроводы, поскольку внутренняя облицовка стен повлияет на них.

Теперь поговорим о процессе установки. Одним из вариантов утепления вашего подвала является использование жестких изоляционных панелей из полистирола, таких как панели Jablite, которые производятся из пенополистирола, очень легкие, что делает их легкими в обращении и обрезкой до нужного размера и формы, устойчивостью к гниению (что особенно важно для подвалов, поскольку обычно в очень влажных помещениях) и доступны с огнестойкими добавками.Выполните несколько простых шагов, приведенных ниже.

  1. Первое, что вам нужно сделать, это проверить, нет ли утечек воды в вашем подвале. Все трещины вокруг окон, электрических проводов и водопровода, а также любые отверстия или трещины в стене должны быть должным образом заделаны перед установкой изоляции.
  2. Следующее, что вам нужно сделать, это очистить внутреннюю стену от любых острых краев и посторонних материалов, чтобы плита могла плотно прилегать к стене.
  3. Сделайте необходимые размеры стены и приложите ее к изоляционной плите, чтобы вы могли разрезать доску нужного размера и прикрепить ее к стене и вокруг окон подвала.Изоляционные плиты очень легкие, поэтому их можно разрезать только с помощью универсального ножа.
  4. Следующим шагом в обеспечении надлежащей теплоизоляции подвала является размещение плит на стене с добавлением соответствующего клея, дополняющего полистирольные плиты (убедитесь, что вы не используете клеи с растворителями, так как они повлияют на порчу полистирольных плит). Равномерно нанесите клей на углы и центр доски, и они готовы идти на стену. Чтобы создать пароизоляцию, убедитесь, что доски правильно размещены рядом друг с другом, с промежутком не более одного миллиметра между ними.Вы можете добиться этого, нанеся клей на сторону каждой доски, который будет держать доски плотно вместе.

Далее вам нужно будет построить деревянную каркасную стену, чтобы она упиралась в изоляционные плиты, чтобы они оставались на месте и создавали основу для добавления гипсокартона или другой отделки. Используйте для этого деревянные гвоздики 2x2 (как минимум) и поместите их на 24 дюйма по центру. Прикрепите построенную каркасную стену к балкам верхнего этажа и цокольному этажу. Альтернативой прикреплению ранее построенного каркаса стены к стене является прямое приклеивание еловых досок 1x3 к изоляционным плитам, как по вертикали, так и по горизонтали в местах, ранее отмеченных мелом.С помощью перфоратора просверлите отверстия в доске и стене подвала и закрепите еловые доски с помощью пружинных шипов. После укладки горизонтальных еловых досок прикрутите вертикальные шурупами для гипсокартона. Оставьте некоторое пространство между каркасной стеной и изоляционной панелью для размещения проводки внутри каркасной стены, где можно использовать неглубокие электрические коробки. Теперь вы можете считать свой проект утепления подвала завершенным.

Если вам нужна дополнительная информация о изоляционных материалах подвала, не стесняйтесь задавать свои вопросы в разделе комментариев ниже.



Сохранение тепла - Глава 6: Изоляция подвала

На подвалы могут приходиться около 20 процентов общих потерь тепла в доме. Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли. Вопреки распространенному мнению, земля - ​​плохой изолятор. Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника).Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения. Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Наиболее распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами ниже уровня земли, поддерживающими конструкцию дома. Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной. Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков строятся с 1920-х годов, обычно с наружной отделкой, гидроизоляцией и дренажной плиткой. Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно изолировать снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть в течение года перед изоляцией или ремонтом. Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундаменты из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция. Всегда обращайтесь за консультацией к специалисту до

.

в процессе восстановления.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины. Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала.Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечка воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены. Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) сырость

Симптомы сырости на фундаменте и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатые минеральные отложения на поверхности), растрескивание (ухудшение состояния поверхности), а также затхлый запах. Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика размером около 1 м (40 дюймов) и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности.(См. Подробности в Разделе 2.4, Контроль потока влаги и Разделе 9.4, Вентиляция и воздух для горения.)

Осторожно снимите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Раздел 6.3, Пространства для прогулок) или иметь внутреннюю или внешнюю бетонную изоляцию или гидроизоляцию.

iii) Трещины

Если в подвале есть активная трещина (т. Е. Трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, как с проблемами влажности, так и без них (дополнительную информацию см. В Разделе 1.4, Вопросы здоровья и безопасности).

Изолировать внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам.Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, стены из деревянного каркаса и изоляции или других комбинаций изоляции. Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учета влаги и барьеров для воздуха / пара, того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

  • Может быть включена в план отделки подвала.
  • Работу можно выполнять в любое время года, по одной секции за раз. Часто работа целиком или частично может быть сделана своими руками.
  • Часто бывает проще и дешевле изолировать всю стену и добиться высоких значений теплоизоляции.
  • Озеленение и подъездная дорога не будут нарушены.

Недостатки внутренней изоляции

  • Не утеплять подвал с проблемами влажности изнутри (протечки, сырость, выцветание и вздутие краски).При необходимости примите меры по устранению влаги перед установкой теплоизоляции, иначе ваши новые стены сгниют.
  • Если утеплить внутреннюю часть, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенами, будет конденсироваться. Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
  • Такие препятствия, как электрические панели, проводка, сантехника, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко удалить и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили обеспокоенность возможностью воздействия мороза и повреждения конструкций при изоляции фундаментов изнутри.Беспокоит то, что иней будет проникать глубже снаружи фундаментной стены. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства. Обратитесь к местным строительным властям или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3.Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытых участках изоляции.

Преимущества внешней изоляции

  • Наружная стена, как правило, более сплошная и ее легче изолировать.
  • Вы можете эффективно увидеть и исправить любые проблемы, связанные с влагой или структурой (высолы, трещины, отслаивание и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи.Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут выполняться одновременно.
  • В доме нет перебоев, внутренних работ и потери внутреннего пространства.
  • Устранены напряжения замерзания-оттаивания, и маловероятно проникновение мороза до подошвы.
  • Масса фундамента находится в пределах изолированной части дома и имеет тенденцию сглаживать колебания температуры.

Недостатки внешней изоляции

  • Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа почвы и глубины. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
  • Хранение грязи может быть проблемой.
  • Земляные работы нельзя проводить зимой, и они могут стать проблемой весной или в течение года, если на участке высокий уровень грунтовых вод.
  • Такие элементы, как несъемные ступеньки, мощеные навесы для автомобилей, кусты, деревья или заборы, могут затруднить работу.
  • Фундамент из щебня или кирпича может частично поддерживаться почвой. Перед началом работы посоветуйтесь с экспертом
  • Получение высоких уровней изоляции - дорогое удовольствие, а модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

  1. раскопки
  2. гидроизоляция
  3. изоляция
  4. водоотвод и засыпка
  5. защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению перед началом работы оцените следующее:

  • внешние элементы, такие как подземные и наземные услуги, доступ и линии участка, препятствующие выемке грунта
  • Требования к изоляции (тип и толщина, высота и глубина) Детали отделки (защитное покрытие, гидроизоляция)
  • необходимых инструментов и оборудования (для земляных работ, гидроизоляции, изоляции и т. Д.)

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В разделе 1.4 «Соображения, касающиеся здоровья и безопасности».

Для каждой подземной коммуникации, которая входит в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где каждая из них находится, прежде чем начинать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Запланируйте дополнительное время, если вам нужно провести земляные работы, отремонтировать трещины, гидроизолировать наружные фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопать траншею

В идеале выемка должна идти до фундамента, но не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее, используя траншею слишком большого размера. Копать можно вручную или с помощью соответствующей техники.Вынутую землю можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от выемки.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также может быть добавлена ​​дополнительная горизонтальная жесткая изоляционная юбка для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте безопасные методы рытья траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны, и для предотвращения обрушения могут потребоваться распорки. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Текстовая версия

Рисунок 6-4 Наружная изоляция подвала

A) Минимум

  • мигающий
  • Защитное покрытие
  • Градация
  • Минимум 600 мм (24 дюйма.) ниже отметки
  • Сливная плитка
  • Дополнительно - удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
  • Балка перекрытия
  • Жесткая изоляция
  • Песок, при необходимости
  • Стена подвала
  • Подножка

B) Полная глубина

  • мигающий
  • Защитное покрытие
  • Сливная плитка
  • Дополнительно - удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
  • Балка перекрытия
  • Жесткая изоляция
  • Стена подвала
  • Подножка
  • Песок, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность основания металлической щеткой и скребком или используйте мойку высокого давления, если вода легко удаляется. Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена ​​вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать правильно (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ на фундаментной стене. Перед продолжением проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шариковые компаунды. Следуйте указаниям всех производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков. Изоляция удерживается на месте на верхнем крае за счет гидроизоляции и с помощью коррозионно-стойких креплений и шайб. Часть изоляции ниже уровня будет удерживаться на месте засыпкой, но может потребоваться некоторые крепежные детали, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Дополнительную информацию см. В Разделе 4.2 «Конопатка и другие герметизирующие материалы».)

Полистирол

Тип IV - это материал, который чаще всего используется для наружных работ, находящихся ниже уровня грунта (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), такая как плита из минеральной ваты, должна использоваться только в следующих случаях:

  • Наносится на всю глубину фундаментной стены.
  • Есть дренажная система.
  • Изоляция не имеет горизонтальных швов, прерывающих дренажный путь.

Измерьте и отрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене, насколько это возможно (см. Рисунок 6-6).

Может оказаться удобным (хотя и более дорогим) приобрести специальную систему блокировки из профильных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ нанесите стяжку на щебеночные и кирпичные фундаменты, чтобы выровнять стены. Тип и гибкость изоляции будут определять требуемую гладкость обрезки. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента. Сделайте изоляцию водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите переплет

Накладка помогает удерживать изоляцию на месте, предотвращает попадание воды за нее и обеспечивает чистое и аккуратное соединение. Здесь необходимо учитывать два основных момента: расположение гидроизоляции, определяющее, насколько далеко простирается изоляция по стене, и тип используемой гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, с помощью кирпича), тогда необходимо установить металлический J-образный канал до утепления или установить деревянную гидроизоляцию после утепления.

Гидравлический оклад должен соответствовать ширине изоляционного и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отвод на нижней стороне.

Для деревянного каркаса или J-образного профиля заделайте стык между кровлей и домом подходящей герметиком.

Для кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента - переход первого этажа

Изображение большего размера

В идеале, протяните изоляцию выше области коллектора как минимум на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо выполнить герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этой главе.

Рисунок 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечного света и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

  • планка металлическая просечно-вытяжная с цементной стяжкой
  • Модифицированные полимером детали, которые устанавливаются непосредственно на некоторые типы изоляции без металлической планки - см. Документацию производителя.
  • обработанная под давлением фанера, установленная с использованием крепежа из нержавеющей стали, винила или другого сайдинга, подходящего к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия - 4 мм? дюймов) или больше - и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В плохо дренируемых почвах, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить оседание. Это будет способствовать дренажу от изоляции, так же как и добавление карнизов и водосточных труб, которые направляют избыточную поверхностную воду от фундамента не менее чем на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности - садовыми камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

.

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно отделать, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы наклеить рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически проверяйте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть обведены J-образным или аналогичным профилем.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газовые линии, электрические кабели) следует загерметизировать совместимым и гибким герметиком.

viii) Изолируйте внешнюю зону перекрытия балок

Если внешняя изоляция не выступает над областью коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Раздел 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, примените изоляцию внутри подвала к холодным стенам подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Раздел 6.4 «Открытые фундаменты» для получения информации об открытых полах.)

Расширьте внешнюю изоляцию вокруг остальной части подвала как минимум на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В Разделе 6.2 «Утепление подвала изнутри»).

Если бетонное крыльцо упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) нахлеста, чтобы обеспечить непрерывное покрытие и уменьшить потери тепла через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Так как тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

  • признаки структурных проблем (например, трещины и вздутия)
  • требования к изоляции (например, тип, значение RSI (R) и расположение)
  • модернизация проводки и сантехники
  • детали отделки

Проконсультируйтесь с местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм. Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Обычные типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткую пластиковую панель.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, является высококачественным методом утепления всех типов стен, в том числе неровных.Распылительная пена с закрытыми ячейками также может помочь контролировать сырость на стенах подвала.

Рисунок 6-11 Утепление фундамента внахлест в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковых панелей обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Раздел 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку при ремонте подвала часто используются крепежные инструменты для порошкового бетона, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал с помощью только жесткой теплоизоляции

Жесткая изоляция из плит включает

  1. герметизация старых стен
  2. установка утеплителя
  3. чистовая

Рисунок 6-12 Изоляция жесткой внутренней изоляцией

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, у подоконника и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте пенополистирол средней и высокой плотности с хорошими влагостойкими свойствами, например экструдированный полистирол и пенополистирол типа IV. Изоляционная плита, облицованная фольгой, может испортиться при контакте с цементом и строительным раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепления, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае прикрутите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через любые крепежные ленты. Плотно установите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту, чтобы заделать все стыки и пересечения.

Чистовая

Изолируйте и загерметизируйте область балки (если балки не заделаны бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода утепления интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,г. это будет готовый подвал или просто кладовка?).

Три текущих подхода:

  • каркасная стена с одинарным или двойным слоем утеплителя
  • каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной подложкой из плит
  • каркасная стена заполнена изоляционным войлоком и подложкой из распыляемой пены

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, у подоконника и вокруг проходов.Этот важный этап обеспечивает создание системы первичного воздушного барьера.

Для получения информации о материалах и методах см. Главу 3 «Материалы» и Главу 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Используйте сухой брус для обрамления. Если брус не высох, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять теплоизоляцию и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем утеплителя

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в утепленную стену, на пластике образовывался конденсат, вызывающий смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, находящемуся выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте в доме строительную бумагу из асфальта (гудрон), потому что она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

  1. горизонтально между фундаментной стеной и стойками
  2. по вертикали между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

  • Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
  • Расположите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход требует больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через стойки и лучшую защиту от влаги.Нижняя пластина должна располагаться над продолжением обертки дома и на непрерывной непроницаемой мембране, такой как прокладка порога (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена проходит параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия для обеспечения вертикального движения плиты подвала / пола. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной стойки до центра другой). Убедитесь, что этот интервал обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, но для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней плиты, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной изоляции, плотно прилегая к стойкам, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод - использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования Nylon-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая изменяется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балки. Закройте все края, швы и отверстия акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Детали на Рисунке 4-3).

Второй альтернативный метод - использовать систему воздухо- и пароизоляции, известную как подход к герметизации гипсокартона (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям очень важно. Метод ADA работает только в том случае, если он полностью герметичен и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по герметизации ADA:

  • Обрамляйте герметичные коробки для проходов водопроводных, водопроводных и сливных линий с прокладкой на лицевой стороне коробки и заделывайте проходы труб (см. Рисунок 3-6 и Рисунок 6-16).
  • Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
  • Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
  • Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
  • Установите прокладки из пенопласта и заделайте верхний край верхней плиты и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
  • Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
  • Обрамляйте и герметизируйте отдельно любые электрические панели, которые не устанавливаются на поверхность, а затем герметизируют все проходы.
  • Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Разделе 6.2.6, Пространство заголовка балки) перед прикреплением чистовой поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
  • В отделку необходимо добавить пароизоляционный грунт или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткой теплоизоляции из плит к фундаментной стене с последующим покрытием ее каркасной стеной с изоляцией из войлока.Результатом являются более высокие показатели изоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном гидроизоляционном барьере. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), так как плита довольно жесткая. Используйте только влагостойкую изоляцию из плит, например, экструдированный полистирол или пенополистирол IV типа.

Подготовка

Выполните подготовительные действия, указанные в Разделе 6.2.1. Как утеплить подвал с помощью только жесткой теплоизоляции.

Установка

Используя изоляцию из жестких плит с показателем RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенопластовый клей по периметру пенопласта, прежде чем прикреплять его к стене. Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.Если у вас есть чувствительность к клею, можно использовать специальные механические крепления. Установите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и технический скотч для герметизации всех стыков и пересечений пенопласта.

Затем установите деревянную каркасную стену в непосредственном контакте с жесткой изоляцией из плит. Следуйте методам, описанным в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать шероховатостью для любой проводки и водопровода и изолировать, как было указано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляцию при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки вверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая открытая пенная изоляция может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подкладкой из распыляемой пены

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем привлечение профессионального подрядчика по монтажу пены на расстоянии около 50 мм (2 дюйма) от фундамента.) из пенополиуритана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мостики и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рис. 6-17).

Подготовка

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам создания каркаса, описанным в разделе 6.2.3 «Каркасная стена с одинарным или двойным слоем теплоизоляции».

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и пеной для распыления

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установил пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Подробнее об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Разделе 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией.

6.2.6 Пространство заголовка балки

Пространство заголовка балок также называется пространством балок обода, пространством заголовка фундамента или просто пространством балок. Это зона, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации стыков, каждая из которых влияет на то, как лучше всего герметизировать и изолировать:

  • балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
  • перекрытия перекрытия частично встроены в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B).
  • балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На Рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью заделанных балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, поскольку бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на рис. 6-18 и рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у местных властей рекомендуемые уровни и методы.

Пенополиуритан

, установленный сертифицированным подрядчиком, обеспечивает отличную герметизацию и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Текстовая версия

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

  • Накладка порога
  • Стена подвала
  • Черновой пол
  • Балки перекрытия
  • Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

  • Заполнить большие зазоры расширяющейся пеной
  • Черновой пол
  • Балки перекрытия
  • Закупорка балок
  • Стена подвала

C) Балки перекрытия цельнолитые

  • Черновой пол
  • Балки перекрытия
  • Герметик вокруг балок и под черным полом
  • Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Текстовая версия

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

  • Изоляция батат
  • Накладка порога
  • Стена подвала
  • Жесткая изоляция
    • 25 мм (1 дюйм.) толщиной
    • Плотно обрезать
    • Покрытие гипсокартоном
  • Черновой пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом

B) Балки перекрытия частично монолитные

  • Изоляция батат
  • Стена подвала
  • Жесткая изоляция
    • Толщина 25 мм (1 дюйм)
    • Обрезать плотно
    • Покрытие гипсокартоном
  • Черновой пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом
  • 2х4 блокировка

C) Балки перекрытия цельнолитые

  • Стена подвала
  • Жесткая изоляция
    • 25 мм (1 дюйм.) толщиной
    • Обрезать плотно
    • Покрытие гипсокартоном
  • Черновой пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом

6.2.7 Осложнения

Следующие факторы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрическим щитом

  • Отодвиньте водопроводы от стены или установите теплоизоляцию и пароизоляцию за трубами так, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб заделывать.
  • Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Уточняйте у производителя или специалиста по отопительной системе. Точно так же не следует утеплять, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
  • Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

  • Используя герметик из распыляемой пены с низкой кратностью, закройте место, где оконная рама примыкает к стене. Затем закройте рамы к системе пароизоляции.

6.2.8 Щебень и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рисунок 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет изолировать изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони - это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену половицей на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного материала RSI 2.1 (R-12) и закончите, как описано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

В общем, не используйте изоляцию с более высокими показателями, так как существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Обратитесь к местным строительным органам за дополнительной информацией о том, как решить эту потенциальную проблему.

Пенополиуритан

с закрытыми порами с успехом используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и быть покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком относительно возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации для ухода за водопроводом и системой отопления.

6.2.9 Часть подвала - холодный подвал или неотапливаемый гараж

Утеплитель холодного подвала или стены гаража, отделяющего отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Разделе 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы для предотвращения замерзания.Если в комнате все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок холодной комнаты (см. Раздел 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае секция деревянного каркаса изолирована между стойками, а бетонная секция изолируется внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).), чтобы перекрыть сечение рамы. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы избежать выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно можно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все равно должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или продуть плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко утепляются. Для повышения комфорта, контроля влажности и уменьшения радона нанесите на пол влагозащитный слой или закройте пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, вы можете установить систему водоотвода под новым полом.

Если вы устанавливаете или заменяете бетонный пол, это дает прекрасную возможность установить внутрипольное отопление или сделать его готовым к излучению .Готовность к лучистому излучению - это место, где перед заливкой новой плиты устанавливаются изоляция и линии отопления, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного теплого пола.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в жилых помещениях.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем на нее наносится негорючее покрытие в соответствии с местными нормативными требованиями.

6,3 ПОМОЩНИК

Подземное пространство можно изолировать двумя способами:

  • Стены люка могут быть изолированы как изнутри, так и снаружи, в результате чего возникает отапливаемая зона.
  • Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в подзарядку.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким, а иногда и очень коротким подвалам и обновляйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Разделе 2.4, Контроль потока влаги.

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подползнях, и сохранить теплоту почвы под основанием.Стены также обычно легче изолировать, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Для стен обычно требуется меньше материалов, чем для потолков.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен составлять 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, уплотнением и проклеиванием швов. Белый непрозрачный полиэтилен, хотя его и труднее найти, осветляет пространство, легче показывает участки утечки или проникновения паразитов, а также скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, прижмите его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

  • Изолируйте внешнюю стену точно так, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Раздел 6.1, утепление подвала снаружи).
  • Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, тогда изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
  • Если подвал не переходит в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, поскольку летом существует риск увеличения конденсации.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы проводите полный ремонт помещения, где будет обогреваться.
  • Если фундаментные опоры находятся выше линии промерзания, утеплите внешнюю сторону стен подползника. За счет утепления снаружи стены будут теплее, что позволит избежать морозного пучения. Неглубокие опоры можно сохранить теплее, поместив горизонтальный слой изоляции с уклоном от фундамента.

Изнутри

  • При использовании жесткой плиты или изоляции из распыляемой пены, следуйте подходу, описанному для внутренней части подвала (см. Раздел 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Разделе 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
  • Прикрепите полиэтиленовый барьер к влаге к полу в подвесном помещении и убедитесь, что пространство достаточно вентилируется, как указано в третьем пункте Раздела 6.3.1, Как утеплить отапливаемое подлётное пространство снаружи.

6.3.2 Как изолировать частично отапливаемое подвальное помещение

Можно изолировать между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для ползания.

Пункты общего пользования

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

  • Воздухопароизоляция должна быть нанесена на теплую (верхнюю) сторону утеплителя.Если пол над проходом уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для трубопроводов и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
  • Изоляция из войлока может удерживаться на месте с помощью воздухопроницаемой строительной пленки, прикрепленной скобами к балкам, проволочной сеткой, листами полистирольных бортов (тип I или II) или имеющейся в продаже системой поддержки изоляции.
  • Поместите изоляции плотно к нижней стороне выше пола, заполняя полость балки к системе поддержки изоляции.
  • Заклейте швы всех каналов отопления изолентой и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвальном помещении опустится ниже нуля. Рассмотрите возможность установки энергосберегающих, саморегулирующихся электрических обогревателей для защиты водопроводных труб.
  • Убедитесь, что подзонка достаточно вентилируется весной.Вентиляционные отверстия должны быть установлены в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
  • На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвала, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
  • Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучение может повредить стены, толкнув их внутрь.Сделайте все возможное, чтобы вода не попала в фундаментные стены.
  • В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползунка.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Жесткая изоляция с уклоном, заглубленная в землю, обеспечивает защиту плиты от замерзания

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками так же, как и рабочие пространства, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не под ней. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешковиной. Очень важно закрыть любые перфорационные отверстия или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализации, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже покрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы можно использовать пену средней или высокой плотности в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для одежды на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

Изоляция применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Раздел 6.1, Изоляция подвала снаружи). Если фундамент находится на морозостойких почвах, установите слой непроницаемой изоляции в грунте горизонтально с уклоном 1: 5 не менее чем на 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

Изоляция подвала - Как изолировать стены подвала / фундамента

Тодд Фратцель по подвалам, обрамлению, изоляции

Изоляция подвала - стены

Изоляция подвала намного сложнее, чем изоляция обычных деревянных каркасных стен.Фактически, неправильно изолированные стены подвала - одна из главных причин появления плесени в домах. Если вы не сделаете это правильно, вы подвергнете свою семью опасному воздействию плесени. В этой статье я покажу вам , как правильно утеплить стены подвала .

Все дело в водяном паре

Изоляцию подвала сложно понять из-за проблем с водяным паром. Хотя эту тему лучше полностью оставить в другой статье, важно понимать, что в подвале есть два значительных источника водяного пара.Как и в комнатах над подвалом, водяной пар изнутри комнаты хочет уйти наружу.

Кроме того, что, вероятно, более серьезно, это водяной пар, выходящий из бетонной стены и пытающийся выйти внутрь законченного помещения. Бетон под микроскопом выглядит как губка и удерживает воду как губка. Фактически на протяжении всего срока службы бетона он держит воду. Таким образом, бетон ВСЕГДА испускает водяной пар, и этот водяной пар пытается высохнуть либо снаружи, либо в ваше готовое пространство.Чтобы полностью понять это, прочтите нашу статью о пароизоляции подвала.

Чего не следует делать при утеплении подвала

Ни при каких обстоятельствах не следует пробовать любой из этих методов для утепления стен подвала. Оба они похожи, оба метода я использую постоянно, и ВСЕ они заканчиваются проблемами с плесенью:

  • Слой полиэтиленового пластика, установленный на бетонную стену. Далее обрамляется стена и устанавливается стеклопластиковая изоляция в нишах.В некоторых случаях это либо крафт, либо другой слой поли. Это плохая ситуация, потому что любой водяной пар, который попадает в отсеки для стоек, в конечном итоге конденсируется на поверхности поли (полимер будет таким же холодным, как бетонная стена, около 50 градусов по Фаренгейту). растет в красиво закрытом пространстве между шпильками.
  • Стена с каркасом строится так, чтобы она находилась на расстоянии одного-двух дюймов от бетона. В этом случае между стойками устанавливается только стекловолоконный утеплитель (пластик на бетон не используется).Устанавливается пароизоляция, затем гипсокартон. Это действительно плохая ситуация, водяной пар из бетона уходит в полость стойки и конденсируется на тыльной стороне пароизоляции за гипсокартоном. Опять же, вода создает неприятную ситуацию с плесенью в отсеке для стойки.

Это ужасные детали, никакая гидроизоляция, герметик для бетона и т. Д. Не улучшат их. Мой совет прост: НИКОГДА НЕ ИСПОЛЬЗУЙТЕ эти детали.

Пена с закрытыми порами - это ответ

Пена с закрытыми порами - это ответ на изоляцию подвала независимо от того, распыляете ли вы ее на месте или устанавливаете листы.При правильной установке пенопласт с закрытыми порами (распылитель или картон) дает два преимущества: во-первых, это отличный изолятор с НАМНОГО лучших значений R на дюйм, чем у стекловолокна, и, во-вторых, когда вы используете пену с закрытыми порами, размер которого составляет не менее 1-1 / 2 дюйма толстый, он фактически действует как пароизоляция. Таким образом, вы получаете пароизоляцию и изоляцию, упакованные в один простой в использовании продукт.

Утепление подвала своими руками с помощью пенопласта

Ниже приведен отличный пример правильной изоляции подвала своими руками.Если вы хотите увидеть более подробную статью о том, как использовать этот подход, вы можете увидеть это ЗДЕСЬ.

Несколько лет назад я утеплял стены подвала в кладовой. Я установил изоляционную плиту из экструдированного пенополистирола толщиной 1-1 / 2 дюйма от DOW. Я использовал специальный клей для пенополистирола, чтобы приклеить пенопласт к бетону (вы также можете использовать пену «Great Stuff Pro» в банке). Пенопласт, который я использую, имеет шпунт и паз, поэтому установка довольно проста. Просто обрежьте доски по длине, нанесите немного клея и прижмите его к стене.Обратите внимание, что вам может потребоваться надавить на пену с досками, пока клей не высохнет.

Если вы хотите посмотреть видео о таком подходе, посмотрите наше видео об утеплении подвала своими руками.

Вы заметите, что я установил платы горизонтально. С тех пор, как мы работали над этим проектом, мы устанавливали их вертикально на работе, и это стало намного проще! Размещение их в вертикальном положении значительно упрощает предотвращение их падения во время застывания клея.

Уплотнение изоляционных швов

Обновлено (октябрь 2014 г.)

Много лет назад, когда я впервые начал использовать этот метод, было очень мало вариантов для ленточных изделий для герметизации изоляционных панелей из пенопласта.Тогда я использовал ленту Тайвек, но этот продукт больше не рекомендуется использовать на пенопласте. Большинство производителей пенопласта сейчас производят ленты, специально предназначенные для герметизации этих продуктов. DOW предлагает строительную ленту WEATHERMATE ™, а Owens Corning - соединительную ленту из пеноматериала JointSealR ™. Эти продукты более дорогие, но они специально разработаны для этого применения и очень важны для долговременной работы изоляционного барьера.

Каркасные стены подвала

Когда вся изоляция была на месте, я начал возводить стены 2 × 4.Я разместил стены прямо перед изоляцией из пенопласта, а затем изолировал полости стен стекловолоконной изоляцией. Вам нужно будет прибить обработанную давлением пластину стены к бетону с помощью набора инструментов Trigger Tool Kit, калибр 22.

Вам может быть интересно, почему я использовал изоляцию из стекловолокна после того, как на картинке выше пометил глаз. Мы можем использовать его в этой ситуации, потому что у нас есть пароизоляция между ним и бетоном. Используя комбинацию изоляционных материалов, я достиг примерно 16 значений R.Это было намного дешевле, чем делать все с пеной.

В Building Science Corporation есть действительно полезная информация.

Изолированные бетонные полы

В этом проекте мы не изолировали бетонные полы, потому что у нас есть плиты с радиационным обогревом. Однако, если в вашем доме нет лучистого тепла и вы ищете информацию по этой теме, мы рекомендуем вам прочитать «Как утеплить бетонный пол».

Стоит ли утеплять подвал?

Подвал - одно из тех мест в доме, которые люди часто игнорируют.Это место, где можно хранить вещи, а потом просто притвориться, что его не существует. Вы лежите без сна по ночам и спрашиваете: «Мне утеплить подвал?» Игнорирование этого вопроса может оказаться дорогостоящим, тем более что утепление подвала может быть одним из самых простых способов повысить энергоэффективность вашего дома, особенно если это старый дом. Помимо снижения затрат на отопление, изоляция подвала может сделать помещения над ним более комфортными и предотвратить проблемы с влажностью, заражение насекомыми и проникновение радона. Итак, чтобы помочь вам в этом, мы задали сложный вопрос и предложили несколько советов по утеплению подвала, которые помогут вам начать работу.

Стоит ли утеплять подвал?

Решение о том, следует ли утеплять подвал, - это не просто вопрос, необходимо ли это; это также вопрос решения, какую часть или какую часть вашего подвала вам следует утеплить. На данный момент мы предположим, что ваш дом уже построен, т.е. что любой, кто строит дом сегодня, естественно, изолирует свой подвал, потому что это энергоэффективный подход. Итак, учитывая, что мы говорим о существующем подвале, вы можете решить заняться ремонтом всего подвала или выбрать изоляцию стен, потолка или пола подвала.Вот некоторые моменты, которые следует учитывать при принятии решения о том, будет ли утепление подвала в будущем для улучшения вашего дома.

  • Сколько у вас сейчас изоляции? Домашний энергоаудит поможет вам начать работу. Если ответ отрицательный, то можете сразу перейти к советам по утеплению подвала.
  • Каков R-показатель существующей изоляции? R-value показывает, насколько ваша изоляция сопротивляется тепловому потоку - чем толще изоляция, тем выше R-value и общая эффективность изоляции.Узнайте больше о R-value в нашем видео. Выбор правильного значения R для вашего пространства важен и также влияет на тип изоляции, которую вы выберете.
  • У вас проблемы с влажностью в подвале? Если ваш подвал вообще затоплен или протекает вода, эксперты советуют решить эту проблему, прежде чем рассматривать какие-либо изоляционные решения. Это связано с тем, что любая изоляция, которую вы можете установить, скажем, стены потенциально может быть разрушена из-за чрезмерной влажности. Например, пенопласт - распространенный материал для стен подвала.Пена и вода не смешиваются.

Но самая большая причина сказать «да» на вопрос «Следует ли утеплять подвал?» заключается в следующем: практически в каждом подвале есть какая-то потеря тепла, а потеря тепла означает, что вы платите больше за отопление дома. Эрик Норт объясняет детали в своем блоге по энергоаудиту: «Речь идет о законе термодинамики. Тепло (не горячий воздух) перемещается от более высоких температур к более низким температурам, и оно перемещается быстрее, когда разница температур в материале больше.Пример: в вашем доме уютно 70 градусов по Фаренгейту. В подвал излучается более высокая температура, которая, вероятно, составляет около 55 градусов, плюс-минус несколько градусов, в зависимости от того, где вы живете. А фундамент подвала излучает тепло дальше наружу, где зимой, скажем, 20 градусов. Конечный результат? Потеря тепла и потраченная впустую энергия, за которую вы заплатили.

Изоляция подвала в некотором смысле кажется довольно безопасным выбором. Однако главный вопрос - где утеплить. Правильный ли шаг - утепление стен подвала? Утеплить цокольные этажи? Вот что говорят эксперты.

Изоляция стен подвала

Советник по экологическому строительству говорит, что изоляция стен подвала - разумный шаг, если вы живете в климатической зоне 3 или ниже. (Это практически все, что находится к северу от большей части Нью-Мексико и Алабамы, а также Оклахомы, Арканзаса и Южной Каролины.) Добавление или улучшение неадекватной изоляции внутренних стен подвала может сэкономить вам от 280 долларов в год, если вы живете в Вашингтоне, Округ Колумбия, до 390 долларов в год, если вы живете в Буффало, штат Нью-Йорк (там используются тарифы на природный газ в размере.72 $ / терм.)

Вот некоторые моменты, которые следует учитывать при утеплении стен подвала:

  • Не используйте жесткую пену, если в вашем подвале стены из камня и раствора. Консультант по экологическому строительству говорит, что на такой поверхности подойдет только распыляемая полиуретановая пена с закрытыми ячейками.
  • Внутренняя изоляция уменьшает полезное внутреннее пространство на несколько дюймов, согласно Energy.gov, поэтому планируйте соответственно.
  • Для многих типов изоляции требуется огнестойкое покрытие, поскольку при возгорании выделяются токсичные газы.
  • Energy.gov рекомендует использовать замедлители диффузии пара, чтобы обеспечить удержание влаги и не препятствовать установке изоляции.

Источник: http://naturalgasefficiency.org

Виды материалов для утепления стен подвала

Energy.gov рекомендует следующую изоляцию для стен подвала в существующих домах:

  • Изоляция полотна (войлока и рулона): Может быть изготовлена ​​из различных материалов, включая стекловолокно, минеральную вату (каменную или шлаковую вату), пластиковые волокна и натуральные волокна.Обычно он устанавливается между стойками, балками и балками. Обычно это дешевле, чем некоторые другие типы изоляции.
  • Пенопласт или изоляция из жесткого пенопласта: Эта изоляция может быть изготовлена ​​из полиуретана, полиизоцианурата или полистирола. По данным Energy.gov, он имеет высокие изоляционные свойства по сравнению с его толщиной. Примечание. Для внутренних работ требуется, чтобы гипсокартон также соответствовал нормам пожарной безопасности.
  • Изоляция с неплотным заполнением: Изоляция этого типа, состоящая из целлюлозы, стекловолокна или минерала, может быть полезна для добавления изоляции на готовые участки, особенно на участки необычной формы или препятствия, такие как балки.
  • Изоляция из распыляемой пены –Energy.gov говорит, что это особенно хороший выбор для тех, кто хочет закончить подвал, когда изоляция подвала уже выполнена. Изоляционные материалы могут включать в себя цемент, фенол, полиизоцианурат и полиуретан. Как следует из названия, он распыляется на место.

North не рекомендует использовать волокнистые изоляционные материалы, такие как стекловолокно, минеральная вата или целлюлоза, поскольку они могут быть ловушками для влаги. Он рекомендует распылительную пену с закрытыми порами и пенопласт XPS.

Изоляция цокольных этажей

Перед началом любого проекта по утеплению пола подвала очень важно определить, что влажность не является проблемой. HGTV.com рекомендует перед утеплением цокольных этажей:

  • Если пол бетонный, очистите его и заделайте эпоксидной смолой после высыхания.
  • Установите черный пол, чтобы освободить место для изоляции пола подвала.
  • Добавить изоляцию. HGTV предлагает стеклопластик, пенопласт или модульный пол из системы отделки подвала.
  • Если вы хотите закончить подвал, чтобы сделать его жилым помещением, сейчас самое время добавить любую систему подогрева пола. Это сохранит тепло в помещении зимой, а также, вероятно, снизит потребление энергии любыми коммуникациями в подвале, потому что тепло сохраняет тепло в помещении, помимо простой теплоизоляции пола в подвале.

Изоляционный потолок подвала

Вердикт о том, следует ли утеплять подвальные потолки, является предметом обсуждения.Energy.gov рекомендует сосредоточить внимание на стенах подвала над потолками подвала при поиске изоляции подвала. Север скептически относится к утеплению подвальных потолков. Поскольку изоляция замедляет передачу тепла, он опасается, что изоляция потолка подвала может снизить температуру подвала настолько, что могут возникнуть проблемы с замерзанием и / или разрывом труб. По этой причине он больше любит утеплять стены подвала над потолком.

House Logic предлагает посмотреть, как вы собираетесь использовать пространство, когда решаете, утеплить ли потолок подвала или вместо этого добавить изоляцию пола подвала.Они предлагают добавить утеплитель для стен подвала, если вы планируете использовать пространство как жилое пространство; например, возможно, завершив его как игровую комнату. Изолируйте потолки подвала, если вы просто хотите уменьшить потери тепла и потенциально снизить расходы на электроэнергию. Они рекомендуют использовать изоляцию из стекловолокна, которая легче подходит для многих труб и балок, которые можно найти в большинстве подвальных потолков.

Вот и все: лучшие советы по утеплению подвала. Дополнительные советы из серии «Экономия энергии в доме» можно найти в нашей публикации об утеплении чердака.

Как избежать ошибок при изоляции подвала | Будьте профессионалом

Поделиться статьей:

Неправильно установленная изоляция подвала - одна из самых распространенных ошибок подрядчиков, которую я регулярно вижу. Часто результаты оказываются плачевными из-за серьезных проблем с плесенью и грибком, не говоря уже о потере экономии на счетах за отопление, которая со временем растет.

В течение многих лет подрядчики обрабатывали подвалы как обычные жилые помещения. Нередко можно увидеть изоляцию подвала из стекловолокна в непосредственном контакте со стенами фундамента.Обычно здесь, на северо-востоке, я вижу несколько методов, включая:

  • Пластиковый пароизоляционный слой против бетонной стены, изоляция из стекловолокна внутри каркасной стены, затем гипсокартон.
  • Стекловолоконная изоляция внутри «мешка», свисающего с балки обода вдоль фундаментной стены.
  • Стена с каркасом, заполненная изоляцией из стекловолокна, на расстоянии одного-двух дюймов от бетонной стены.

Это может показаться очевидной проблемой, но тот факт, что я вижу подрядчиков, все еще использующих стекловолоконную изоляцию в подвалах, заставляет меня думать, что отрасли необходимо лучше обучать наших строителей.Чтобы понять проблемы с изоляцией подвала, в первую очередь важно понять роль пароизоляции и паропроницаемости в подвалах.

Пароизоляция подвала

Уловка с изоляцией подвала заключается в понимании того, где хранится водяной пар и куда он направляется. Бетон похож на огромную губку, которая годами удерживает воду и водяной пар. По мере высыхания стены водяной пар выходит из бетона и пытается проникнуть через изоляцию и стену.Здесь водяной пар может попасть в стекловолокно и вызвать серьезные проблемы с плесенью. Подробнее о пароизоляции читайте в статье , .

Пена с закрытыми порами - спрей или картон типа

За прошедшие годы я стал полагаться на два подхода к проектам изоляции и реконструкции подвала, включая пенопласт с закрытыми порами и пенопласт XPS с закрытыми порами. При установке правильной толщины эти методы обеспечивают надлежащую пароизоляцию и превосходную изоляцию.

Часто мы заканчиваем изоляцией стен подвала гибридным подходом. Сначала мы устанавливаем двухдюймовую изоляцию из жесткого пенопласта (с закрытыми ячейками). Затем мы строим каркасную стену, которая удерживает пенопласт на месте, но также обеспечивает место для проводки и вентиляции и кондиционирования. В зависимости от необходимого уровня изоляции полость стойки может быть изолирована стекловолокном или минеральной ватой. Чтобы узнать больше об этом методе, прочитайте статью об утеплении подвала .

Получите образование - станьте профессионалом!

Давайте посмотрим правде в глаза, мы живем в то время, когда строительная промышленность и строительная наука быстро меняются.Чтобы выделиться среди конкурентов и предоставлять профессиональные услуги своим клиентам, вам необходимо постоянно быть в курсе последних методов. Есть несколько отличных публикаций по этой теме, в том числе вышеперечисленные и опубликованные в Building Science.

Хотите больше советов по изоляции?

О Тодде Фратцеля

Тодд Фратцель - редактор Tool Box Buzz и президент Front Steps Media, LLC, интернет-медиа-компании, специализирующейся на благоустройстве дома и строительстве.Он также ... Читать дальше

Dishonored 2: Как попасть в подвал Института Аддермира

Нужна помощь в получении руны в главе «Хороший доктор» в Dishonored 2? Мы можем помочь.

Если вы обращали внимание на уведомления о рунах / костяных амулетах, которые появляются в верхней части экрана, когда они оказываются поблизости, в Dishonored 2, возможно, вы заметили одну руну, которую невозможно найти.

В третьей главе "Хороший доктор" в подвале Института Аддермира спрятана руна.Проблема, конечно же, в том, что в подвал с первого этажа нелегко. Но эй ... вот почему мы пишем это руководство!

Первая подсказка к зданию, имеющему подвал, - это одинокая кнопка в лифте. Он перечеркнут, и нет никаких кнопок для перехода к нему.

Вместо этого вам придется пойти окольным путем, чтобы попасть туда.

* Примечание. Это можно сделать двумя способами. Однако более длительный обещает больше выгоды.*

Вариант 1. Вы можете подняться по лестнице на второй этаж и встать лицом к лифту, пока он опускается на первый этаж. Отсюда можно перерезать кабели, прикрепленные к лифту, что приведет к врезанию лифта в подвал. Оттуда просто спуститесь в открытый люк лифта, и вы найдете руну в подвале, прямо напротив вас на полке.

Вариант 2: Поднимитесь на второй этаж и выходите на балкон. Здесь много охранников, так что будьте готовы либо прокрасться мимо, либо убить их.Отсюда в Аддермире есть несколько небольших зданий, крыши которых видны и доступны с балкона. Поднимитесь на самый высокий (с дымовыми трубами), затем встаньте лицом к большему зданию прямо справа от вас. Из дымовых труб в этом здании вы должны увидеть трубу, ведущую к открытому люку в здании напротив. Используя способность телепортации вашего персонажа, прыгните к трубе и войдите в люк, чтобы попасть на чердак.

Внутри чердака вы найдете ценный костяной амулет и верх шахты лифта.Нажмите красную кнопку, чтобы вызвать лифт. Когда он прибудет, используйте пистолет и выстрелите в одну из скоб, удерживающих кабель наверху лифта. Вам нужно только выстрелить; другой рухнет вместе с ним.

Как только оба кабеля порвутся, лифт рухнет в подвал. Отсюда используйте свою способность телепортации, чтобы перепрыгнуть к изоляционным коробкам внутри шахты лифта и осторожно спуститься вниз. Если у вас разблокирована и полностью улучшена способность Эмили захватывать захват, вы можете спокойно упасть и телепортироваться в последнюю секунду, чтобы избежать повреждений.

Достигните дна, и все будет так же, как и раньше; заберитесь в лифт из открытого люка, затем пройдите через открытые двери, чтобы попасть в Lost & Found / Basement с руной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
