Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

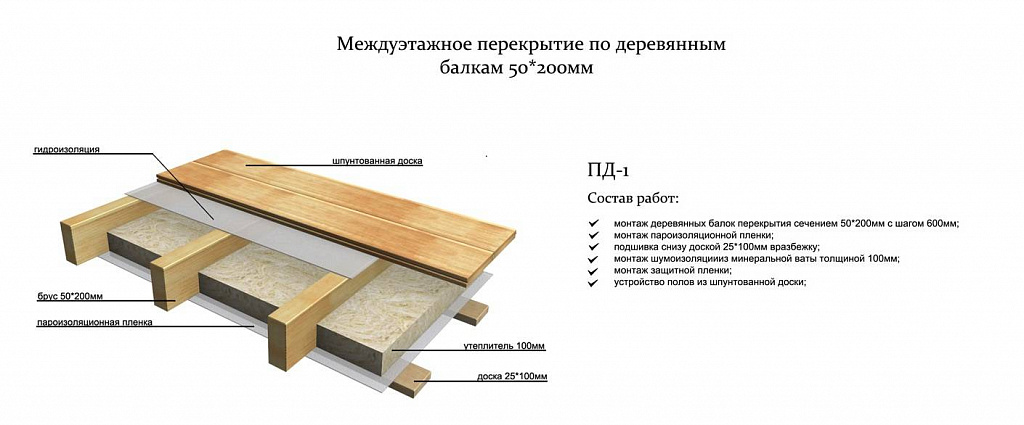

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.

Отрезать поврежденный участок балки (0,5м)
Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

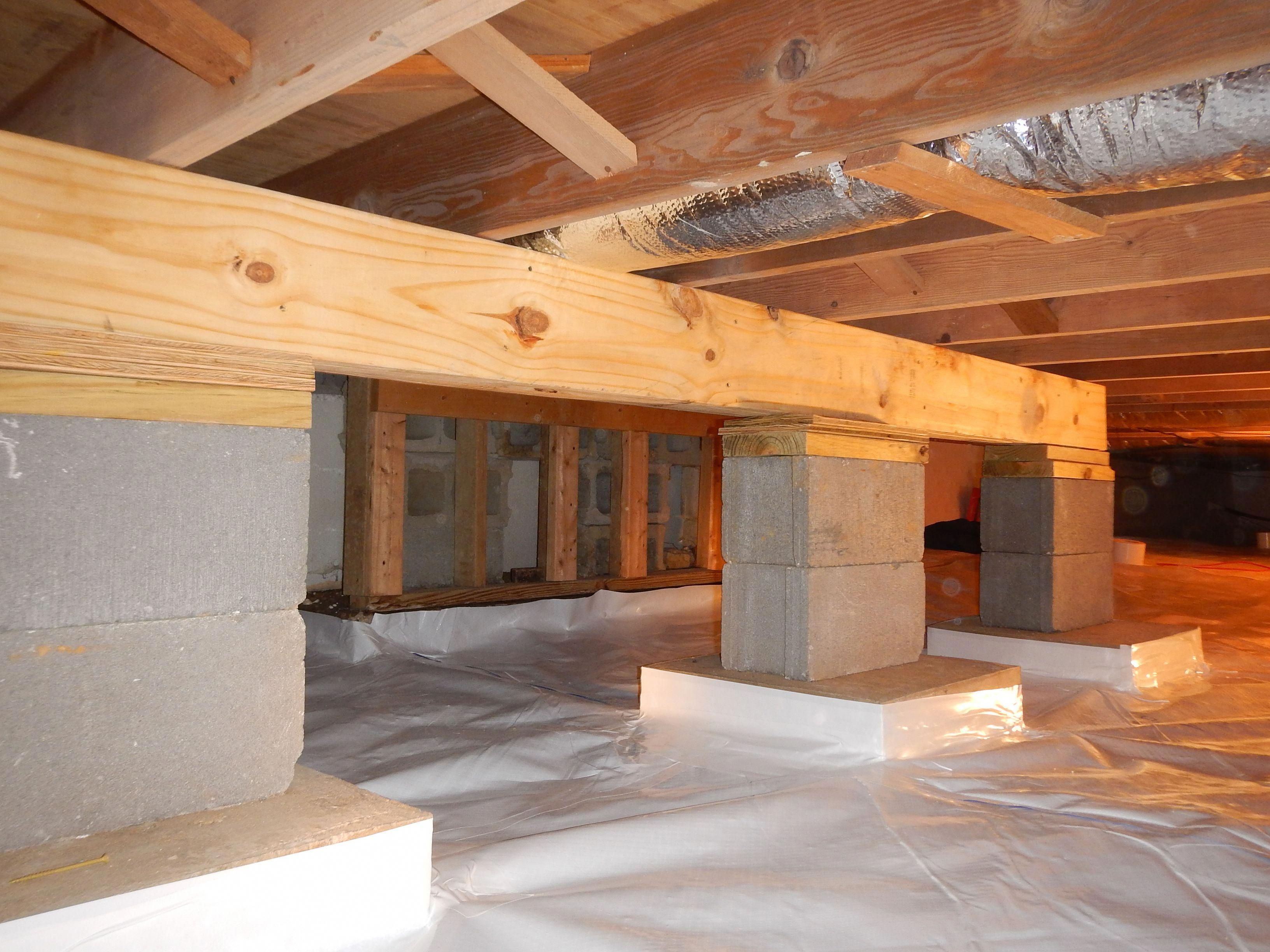

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Как отремонтировать деревянную балку перекрытия своими силами

В большинстве старых и части новых домов при устройстве чердачного (потолочного) или межэтажного перекрытия использовались деревянные балки.

Причин этому можно назвать несколько: деревянные балки перекрытия легкие, доступные, просты в монтаже. А также могут быть применены при строительстве несущих стен из разных материалов.

Однако у деревянных балок перекрытия есть существенный недостаток. А именно, повышение влажности и эксплуатационная нагрузка, неизбежно сказываются на качестве древесины, и, как следствие, на её несущей способности. В таком случае, потребуется проведение ремонтных работ.

Ремонт деревянных балок перекрытия

Виды дефектов (повреждений) балок перекрытия

В процессе проведения капитального ремонта в доме нужно осматривать балки перекрытия на наличие различного рода дефектов. К таковым можно отнести:

гниение и повреждение плесенью. Особенно часто встречается на балках чердачного перекрытия. Плесень на потолочной балке появляется в следствие протекания крыши. Появление сгнивших участков распространено в месте врубки балки в стену. Причина – недостаточная гидроизоляция в этом месте;

Гниение и повреждение плесенью деревянных балок перекрытия

червоточины. Жизнедеятельность древесных жучков может существенно повредить балки перекрытия;

Червоточины на деревянных балках перекрытия

растрескивание (расслоение) — образование трещин. Изначально некачественные балки могут под воздействием перепада температур расслаиваться по длине волокон.

Растрескивание балок перекрытия

Если обнаружено что-либо из перечисленного, необходимо выполнить ремонт деревянных балок перекрытия. Кроме того, нужно устранить причину, которая привела к появлению дефектов.

Как выявить повреждения деревянных балок?

Обнаружить дефекты балочного перекрытия можно несколькими способами:

визуальный осмотр балки. Самый простой и надежный способ. Применим в том случае, если балки открыты. Чтобы удостоверится в том, что балка прослужит еще не один десяток лет нужно провести по ней отверткой с нажимом. Если остается слегка видимый след, значит все в порядке. Если отвертка оставляет бороздку – балка нуждается в ремонте. И чем глубже бороздка, тем быстрее нужно приступать к ремонтным работам;

выявление внешних признаков деформации — проседание (провисание) балочного перекрытия заметно даже под отделкой;

простукивание. Если от удара слышен глухой звук, это означает, что балка нуждается в ремонте, т.е. она теряет свою несущую способность. Подтвердить подозрения можно путем высверливания отверстия в балке. Далее по нему можно оценить качество деревянного перекрытия.

Особенно важно оценить состояние деревянных перекрытий в местах примыкания к стене. Большинство случаев повреждения приходится именно на эти места.

Ремонт деревянных балок перекрытий своими руками

Восстановление (реставрацию, усиление) балочных перекрытий можно выполнить несколькими способами:

Ремонт перекрытия с применением деревянных накладок.

В качестве накладки используется доска или брус. По высоте они должны быть равными высоте балки, а по ширине – равной половине ширины балки. Поскольку накладки устанавливаются по обе стороны балки, то получается, что накладки равны балке. Монтируются накладки вплотную к балке перекрытия и фиксируются болтами. Длина болта равна ширине балки и двух накладок.

Чтобы избежать повреждения накладок их следует обработать антигрибковым раствором.

Следует отметить, что лучше не выполнять ремонт деревянных балок перекрытия в местах примыкания к стене с использованием накладок. Для этих целей более подходит стальной протез.

Ремонт с использованием протеза – полосы из стального листа или стального прутка. Их преимущество в том, что они занимают меньше места и более долговечны. Стальную накладку следует обработать антикоррозионным раствором.

Важно! Прогнившую часть или поврежденную жучком балку нужно, по возможности вырезать и заменить на целую, а места реза усилить накладками.

Ремонт деревянных перекрытий в месте примыкания к стене выполняют следующим образом: поврежденную часть удаляют, а остаток удлиняют с использованием накладки или протеза. Далее с помощью болтов балку крепят к стене.

В случае повреждения значительного участка балки (более 2/3 длины) производится замена деревянных балок перекрытия. В противном случае, дальнейшая эксплуатация разрушенного деревянного перекрытия может привести к обрушению конструкции дома.

Рекомендуем ознакомиться с подробным описанием технологии усиления деревянных балок перекрытия.

Все работы по ремонту должны быть выполнены с использованием сухой древесины. А использование специальных защитных растворов существенно продлит эксплуатационный период отремонтированных балок перекрытия.

Пошаговый ремонт деревянной балки перекрытия — СамСтрой

Мастера отдают предпочтение именно данному материалу, потому что древесина легка по весу и проста в монтаже, хоть и не столь долговечна, сравнительно с более инновационными конструкциями. Как отремонтировать деревянные потолочные балки, вы узнаете из представленного материала.

Пошаговый ремонт деревянной балки перекрытия

Самым существенным недостатком деревянных элементов в конструкции здания является недолговечность материала, даже обработанного специальными средствами. Повышенная влажность и нагрузка на балку способствуют разрушению оной. В зависимости от того, проводилась или нет обработка материала до использования в строительстве, напрямую зависит срок службы балки.

Дефекты, способные спровоцировать ремонт деревянной балки перекрытия

Планируя капитальный ремонт, внимательно осмотрите балочное перекрытие потолка.

Балку следует отремонтировать или заменить при наличии таких дефектов:

Плесень и гниение. Встречаются преимущественно на чердачных балках. Плесень образуется по причине текущей крыши. Гниение распространяется чаще всего в местах врубки в стену. Причиной как первого, так и второго является некачественная гидроизоляция.
Червоточины. Древесные насекомые существенно повреждают элементы кровельных конструкций из дерева и потолочные балки. Их очень легко заметить – на материале появляются многочисленные червоточины, а на полу под ними – труха.
Расслоение, трещины. Если материал изначально некачественный, он долго не прослужит. Под влиянием перепада температур дерево начнет расслаиваться вдоль волокна.
Сломы. Слишком поврежденное дерево под влиянием вредителей, экстремальной среды или механического повреждения уже не может должным образом выполнять свое предназначение.

Обнаружили хоть один из перечисленных факторов – немедленно проводите ремонтные работы, иначе рискуете получить потолком по голове.

Выявление повреждений

Существует несколько способов обнаружения дефектов балочного перекрытия: Визуально – простейший и надежнейший метод. Но подходит только в тех ситуациях, когда балочное перекрытие открыто. Дабы проверить состояние элемента, проведите вдоль него с нажимом отверткой. Едва видимый след – все в порядке, борозда – нужен ремонт. Чем глубже бороздка, тем быстрее необходимо провести ремонтные работы.

Проседание покрытия легко заметить даже через покрытие.
Простукивание закрытых отделкой балок. Если присутствует глухой звук – нужен ремонт. Чтобы проверить свои подозрения, просверлите дыру, по внутреннему состоянию которой легче оценить состояние материала.

Эффективнее проводить осмотр в местах примыкания со стенами. Чаще всего дефекты появляются в первую очередь там.

Ремонт своими руками: поэтапно

Реставрация, усиление или восстановление проводятся разными способами:

Ремонт с помощью применения деревянных вспомогательных материалов. Подходит для ситуаций, когда нет возможности или смысла менять всю балку, но необходимо укрепить ее часть с помощью дополнительного элемента. Накладки устанавливаются всегда с обеих сторон балки. Монтируются вплотную и надежно фиксируются болтами. Длина оных должна быть равна ширине балки и обеих накладок. Дабы обезопасить и продлить срок службы накладок, перед применением их следует обработать специальным антигрибковым веществом и дать полностью высохнуть. Если балка прохудилась в месте примыкания к стене, то использование накладок нецелесообразно. В таких ситуациях используется стальной протез.
Протезирование балки – применение стального прута или листа. Данный материал меньше накладок, более долговечен и гибок в работе. Но протезы тоже обрабатываются перед применением – антикоррозийным веществом.

Ремонт в местах примыкания выполняется следующим образом:

удалите поврежденный участок;
с помощью накладок или протеза удлините или соедините оставшиеся участки балки;
болтами прикрепите элементы.

Если повреждено более чем ⅔ всей балки, следует заменить ее всю, иначе ремонт такого элемента повлечет обрушение всей конструкции.

Поеденную жуком или прогнившую балку лучше заменить полностью или частично, потому что оба этих дефекта имеют свойство распространяться достаточно быстро, и, следовательно, приводят материал в полную непригодность.

Если вы хотите дополнительно усилить старые, но еще вполне крепкие балки для надежности, к процессу следует подходить немного иначе, но это уже совсем другая тема.

Стоит отметить, что любые работы с использованием деревянного материала проводятся исключительно после обработки элементов специальным веществом и его полного высыхания. Защитные растворы значительно продлевают срок эксплуатации потолочных балок перекрытия.

Если вы сомневаетесь в своих силах, обратитесь за помощью к квалифицированным специалистам, хотя это влетит в копеечку.

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины,
особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

Когда нужно усиливать деревянные балки перекрытия

плохое состояние балочной конструкции. Является следствием
повреждение древесины. Повышенная влажность, перепады температуры, деятельность
различных вредителей (жуков короедов), растрескивание – все это приводит к
деформированию балки перекрытия;

снижение несущей способности. Под собственным весом,
постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно
нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем.
Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует
нормальному значению прогиба. Если показатель прогиба больше – ее следует
усилить;

необходимость увеличения несущей способности балки.
Связанная, например, с перестройкой чердака под мансарду или жилое помещение.
Такая перестройка приведет к увеличению постоянных и переменных нагрузок на
перекрытия второго этажа, что автоматически требует изменения сечения установленных
деревянных балок.

Воспользовавшись таблицей можно получить представление о
том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке
