Расчет секций алюминиевых радиаторов отопления

Каждый дом оснащён радиатором отопления. На постсоветском пространстве самые распространённые батареи – чугунные. Своё широкое распространение такие батареи получили благодаря долговечности. Однако со временем секции батареи забиваются ржавчиной и попавшим в систему отопления илом и мусором, что в свою очередь приводит к ухудшению теплоотдачи. Но на сегодняшний день ситуация кардинально изменилась благодаря альтернативе в виде биметаллических и алюминиевых радиаторов отопления. Они обладают повышенной стойкостью к коррозии и высокой теплоотдачей, при этом имея небольшие размеры.

Отличительной характеристикой алюминиевого радиатора является наличие большого проходного сечения канала секции, а также наличие специального эпоксидного покрытия, которое защищает алюминий от коррозии.

Отличные характеристики и высокое качество алюминиевых радиаторов достигаются благодаря:

использованию высококачественного алюминия;

применению автоматизированной системе производства;
контрольной проверкой при избыточном давлении.

Благодаря такой технологии производства теплоотдача алюминиевых радиаторов на 10-12% выше чугунных.

Расчёт мощности

Ниже приведена таблица изменения показателей мощности радиатора в зависимости от теплового напора.

t_z и t_p — соответственно начальная и конечная температура теплоносителя (на входе и выходе) в отопительном приборе, °С;

t_i — температура помещения, °С

Кол-во секций радиатора	tz/tp/ti, °С	Теплоотдача
Кол-во секций радиатора	tz/tp/ti, °С	РАП 300	РАП 500
3	90/70/20 75/65/20	302,1 238,2	463,2 365,4
4	90/70/20 75/65/20	402,8 317,6	617,6 487,2
5	90/70/20 75/65/20	503,5 397,0	772,0 609,0
6	90/70/20 75/65/20	604,2 476,4	926,4 730,8
7	90/70/20 75/65/20	704,9 555,8	1080,8 852,6
8	90/70/20 75/65/20	805,6 635,2	1235,2 974,4
9	90/70/20 75/65/20	906,3 714,6	1389,6 1096,2
10	90/70/20 75/65/20	1007,0 794,0	1544,0 1218,0
11	90/70/20 75/65/20	1107,7 873,4	1698,4 1339,8
12	90/70/20 75/65/20	1208,4 952,8	1852,8 1461,6
13	90/70/20 75/65/20	1309,1 1032,1	2007,2 1583,4
14	90/70/20 75/65/20	1409,8 1111,6	2161,6 1705,2
15	90/70/20 75/65/20	1510,5 1191,0	2316,0 1827,0
16	90/70/20 75/65/20	1611,2 1270,4	2470,4 1948,8

При расчёте мощности радиатора не важен его вид.

Важен только один показатель – мощность самого радиатора (секции). При покупке радиатора всегда можно узнать этот параметр. В случае отсутствия показателей мощности, можно определить через интернет, зная модель радиатора.

Далее для определения мощности необходимоопределить площадь помещения, которое планируется обогревать.

Формула для расчёта мощности радиатора довольно таки проста. Требуемая мощность берётся из расчёта 100 Ватт на 1квадратный метр при высоте потолка 2,7 метра. Исходя из этого, получается следующая формула:

K=S×100/P,

где

K – количество секций радиатора;
S – площадь обогреваемого помещения;
P – мощность радиатора (секции).

Например: необходимо рассчитать число секций радиатора для комнаты площадью в 30 квадратных метров. Мощность секции составляет 200 Ватт. Исходя из условия, имеем S=30, P=200. Подставив данные в формулу, получаем

K=30×100/200
K=15 секций

При расчёте мощности радиатора необходимо учитывать разные случайные факторы. Исходи из этого лучше всего покупать радиатор с 20% запасом от рассчитываемого показателя. Таким образом, для выше указанного примера с учётом запаса количество секций будет равняться 18.

Как рассчитать мощность и количество секций алюминиевых радиаторов

Наиболее простой расчет количества секций алюминиевых радиаторов осуществляется по площади помещения. Этот метод предусматривает использование нормы тепла на 1 м². Она равна 100 Вт. Этот метод нужно применять только для комнат, высота которых не будет больше 3 м.

Если же помещение частного дома выше, можно пойти двумя путями:

Использовать другой метод.
Воспользоваться специальными коэффициентами, которые были разработаны для расчета мощности радиатора по площади.

Корректировка нормы в зависимости от высоты

Для этого ее умножают на один из коэффициентов:

1,05 – если потолок имеет высоту, равную 3 м;
1,1 – в случае высоты потолка, равной 3,5 м;
1,15 – если стена имеет высоту, равную 4 м;
1,2 – стенка является 4,5-метровой.

Общая формула расчета количества секций

Qc = S x 100 x k / Р, где

S является площадью комнаты;
k представляет собой корректирующий коэффициент нормы 100 Вт/м²;
Р является мощностью одной секции.

Произведение S x 100 x k является приблизительным количеством тепла, которое должен создать радиатор отопления.

Расчет количества тепла, нужного для обогрева

Чтобы его рассчитать нужно, использовать формулу:

Ру = S x 100 x k х k1 х k2 х k3 х k4 х k5 х k6,

где k1 определяет степень влияния вида остекления на утечку тепла. Его величина может быть такой:

0,85 – если в окнах стоит тройной стеклопакет;
1 – если окна имеют двойной стеклопакет;
1,27 – когда стоит одинарное стекло.

k2 является показателем, определяющим влияние площади окон на утечку тепла. Для расчета берут такие его значения:

0,8 – когда площадь окон составляет 10 часть площади пола;
0,9 – когда соотношение составляет 20%;
1,1 – когда соотношение равно 30%;
1,2 – когда соотношение равняется 40%.

k3 демонстрирует влияние количества наружных стен на уход тепла. Имеет следующие значения:

1,1 – для комнат с 1 внешней стеной;
1,2 – если есть 2 наружные стенки;
1,3 – для помещений с 2 внешними стенами;
1,4 – для 4 внешних стенок.

k4 характеризует то, как убегает тепло через стены в зависимости от теплоизоляции. Его величина может быть такой:

0,85 – для комнат с очень хорошей теплоизоляцией;
1 – для нормально утепленных стенок;
1,27 – для плохо утепленных комнат.

k5 определяет уровень влияния помещения дома, расположенного этажом выше. Этот коэффициент такой:

0,8 – если сверху находится обычная отапливаемая комната;
0,9 – в случае наличия чердака с отоплением;
1 – если чердак без отопления.

k6 представляет собой показатель, который демонстрирует влияние температуры воздуха за окном. Он может быть таким:

0,7 для t = -10 °C;
0,9 для t = -15 °C;
1,1 для t = -20 °C;
1,3 для t = -25 °C;
1,5 для t = -30 °C.

Мощность секции алюминиевого радиатора

В формулу расчета числа секций можно подставлять ту мощность, которую производитель указал в технической документации. Это правильно, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали исходя из формулы:

ΔТ = (t1 + t2) / 2 – t3, где

t1 представляет температуру теплоносителя на входе,
t2 является температурой теплоносителя на выходе,
t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

Такой теплоноситель практически никогда не циркулирует в индивидуальных системах отопления и центральных отопительных системах. Всегда следует узнавать правильную мощность секции батареи. Для этого нужно рассчитать ΔТ, используя показатели своей системы отопления.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции батареи. Далее полученный результат можно подставлять в указанную в самом начале формулу.

Теплоотдача алюминиевых радиаторов, расчет количества секций и мощность батарей

При выборе отопительного прибора для жилого помещения необходимо учесть целый ряд технических показателей. Важной задачей при покупке радиатора является обеспечение комфортной температуры в рабочем пространстве при любых колебаниях погодных условий. За это отвечает один из главных параметров радиаторов отопления – тепловая мощность.

Теплоотдача и мощность

Эти две характеристики алюминиевых радиаторов практически всегда приводятся, как идентичные величины и во многих статьях используются, как синонимы.

Вместе с тем, каждая из них все же имеет свои нюансы, которые вытекают из их физического определения:

Теплоотдача – это термодинамический процесс, который заключается в передаче тепла от твердого тела (поверхности радиатора) в окружающую среду через теплоноситель;
Происходит двумя способами – конвекцией и излучением. У алюминиевого прибора отопления соотношение конвекции и излучения составляет примерно 50:50
Мощность – физическая величина, которая показывает, сколько тепла в единицу времени может произвести то или иное устройство. Чем мощнее радиатор, тем большую площадь он может обогреть.

Установленный в квартире алюминиевый радиатор

Фактически алюминиевый радиатор производит полезную работу по обогреву определенной площади, которая зависит от его мощности, за счет явления теплоотдачи. Обе обсуждаемые величины измеряются в ваттах (Вт) или киловаттах (кВт) и часто отождествляются. Хотя более правильно было бы оперировать понятием мощность, которое определяет количество передаваемой энергии, а не сам процесс передачи.

Мы будем употреблять оба выражения, согласно сложившейся в последнее время практике.

Как рассчитать мощность радиатора

На эту тему существует масса статей и обзоров в интернете. Довольно часто обсуждался этот вопрос и на страницах нашего сайта. Поэтому здесь мы приведем лишь самые основные формулы, позволяющие произвести необходимый расчет. Различные методы определяют значение мощности, необходимой обогрева заданной площади, в зависимости от учета тех или иных параметров помещения:

Продольные размеры. Зная длину и ширину, можно рассчитать площадь комнаты. Согласно строительным нормам, для отопления 10 м² стандартно утепленного помещения требуется теплоотдача в 1 кВт. Соответственно, полную мощность алюминиевого радиатора в киловаттах можно рассчитать, разделив площадь на 10;

Объем. Более точный расчет получается при учете третьего измерения – высоты потолков. В этом случае также применяется заданное в СНиП значение – 41 Вт на 1 м³. Таким образом, требуемая теплоотдача радиатора в ваттах будет равна объему, умноженному на 41;
Конструкционные особенности помещения. Фактически это тоже расчет, за основу которого взят объем, но с некоторыми уточнениями. Так, например, для каждой двери необходимо добавить к полученному значению 0,1 кВт, а для окна – 0,2 кВт. При расположении комнаты в углу здания умножаем мощность на 1,3, а для частного дома – на 1,5, чтобы учесть утечку тепла через пол и крышу.
Кроме того, в приведенные формулы необходимо вводить поправочные коэффициенты, учитывающие географическое положение рассматриваемого объекта
Комплексный учет всех факторов: толщины утепления, количества окон, материала полов и потолка, наличия или отсутствия естественной вентиляции. Такие методы довольно сложны, полный объем вычислений выполняется лишь специалистами при необходимости проведения точного расчета системы отопления.

Приблизительный расчет количества секций алюминиевых радиаторов на комнату

Определение требуемой мощности является предварительной стадией расчета алюминиевых радиаторов. Далее обычно следует расчет количества секций, необходимого для обеспечения этой мощности.

Считаем количество секций

На этом этапе все, казалось бы, довольно просто: если известна общая теплоотдача, то разделив ее на паспортную мощность одной секции, мы легко получим необходимое значение количества секций радиатора.

Но эта простота является довольно обманчивой: для не очень хорошо разбирающегося в тонкостях пользователя этот расчет может стать источником серьезных ошибок:

Если у вас в результате получилось дробное число, его надо обязательно округлять в большую сторону;
Паспортная теплоотдача алюминиевых радиаторов обычно приводится для значения теплового напора 60° С (это значит, что теплоноситель имеет рабочую температуру 90° С). Однако в реальности в частных домах устанавливают системы отопления, рассчитанные на меньшее значение напора. Поэтому перед применением формул эффективную мощность необходимо пересчитать;
Теплоноситель в современных домах обычно нагревается до меньших температур, поэтому эффективная мощность секции становится ниже, а самих секций требуется больше
Мощность радиатора зависит от схемы его подключения к системе. Для больших радиаторов (12 секций и более) оптимальным является диагональный способ, для менее протяженных батарей лучше использовать боковую схему.

Различные варианты расположения радиатора и сопутствующие теплопотери

асчет количества секций алюминиевых радиаторов является одной из наиболее ответственных операций при проектировании всей системы отопления. От правильности его выполнения напрямую зависит комфорт и уют в доме в самую ненастную погоду.

Практический пример

Любые, даже самые простые способы расчета можно понять намного быстрее, если изучать их на конкретном примере.

Допустим, нам нужно рассчитать радиатор для небольшой комнаты, имеющей размеры 4,2х5 м, высоту потолков 3,3 м, два окна и входную дверь. Комната находится внутри дома, т. е. угловых стен в ней нет. Применим все описанные выше методы по очереди:

Площадь помещения равна 5*4,2=21 м². Значит требуемая мощность радиатора, рассчитанная по первому способу, равна 21/10=2,1 кВт;
Объем комнаты равен ее площади, умноженной на высоту, т. е. 21*3,3=69,3 м³. Тогда теплоотдача по объемному методу составит 69,3*41=2,84 кВт. Нетрудно заметить, что полученная величина превышает полученное первым способом значение почти на 1 кВт;
Дальнейшие поправки лишь еще более увеличивают эту разницу. Так, два окна и дверь добавят к мощности алюминиевых радиаторов еще 0,4 кВт, а при учете поправочного коэффициента на частный дом необходимая мощность достигнет почти 5 кВт.

Алюминиевые радиаторы обычно имеют секции мощностью около 200 Вт при напоре 60° С. Если теплоноситель в вашей системе имеет такие же параметры теплового напора, то, по разным оценкам, вам потребуется от 11 до 25 секций. При таком разбросе окончательное значение необходимо вычислить, применяя более точные методы.

Если число секций получится больше 12, имеет смысл применять не 1, а 2 радиатора, разнеся их по разным углам комнаты.

Приведенный пример свидетельствует о том, что при вычислении размеров и мощности алюминиевого радиатора разные методы могут давать совершенно разные значения. Поэтому такой расчет необходимо проводить максимально тщательно, проверяя границы применимости каждого используемого способа. Ошибки, полученные на этом этапе, могут очень серьезно сказаться на комфортности проживания в доме в течение многих лет его эксплуатации.

Размеры алюминиевых радиаторов отопления и их секций

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

В него входят:

1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
3. Ключ для крана
4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
5. Радиаторные заглушки (глухие пробки).
6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

Страна-производитель: Италия.

Основные параметры:

Предельное рабочее давление – 20 бар.
Давление при испытании прибора – 37,5 бар.
Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
ALUX 200/1	245 / 100 / 80	92	1
ALUX 200/4	245 / 100 / 320	368	4
ALUX 200/6	245 / 100 / 480	552	6
ALUX 200/8	245 / 100 / 640	736	8
ALUX 200/10	245 / 100 / 800	920	10
ALUX 200/12	245 / 100 / 960	1104	12
ALUX 200/14	245 / 100 / 1120	1288	14
ALUX 200/16	245 / 100 / 1280	1472	16

* Все данные взяты из официальных источников производителей.

Характеристики Rovall Alux 350 — расстояние между осями 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
ALUX 350/1	395 / 100 / 80	138	1
ALUX 350/44	395 / 100 / 320	552	4
ALUX 350/6	395 / 100 / 480	828	6
ALUX 350/8	395 / 100 / 640	1104	8
ALUX 350/10	395 / 100 / 800	1380	10
ALUX 350/12	395 / 100 / 960	1656	12
ALUX 350/14	395 / 100 / 1120	1936	14
ALUX 350/16	395 / 100 / 1280	2208	16

* Все данные взяты из официальных источников производителей.

Характеристики Rovall Alux 500 — расстояние между осями 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
ALUX 500/1	545 x 100 x 80	179	1
ALUX 500/4	545 x 100 x 320	716	4
ALUX 500/6	545 x 100 x 480	1074	6
ALUX 500/8	545 x 100 x 640	1432	8
ALUX 500/10	545 x 100 x 800	1790	10
ALUX 500/12	545 x 100 x 960	2148	12
ALUX 500/14	545 x 100 x 1120	2506	14
ALUX 500/16	545 x 100 x 1280	2840	16

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

Страна-производитель: Великобритания

Основные параметры:

Предел рабочего давления – 16 бар.
Предел испытательного давления – 24 бар.
давление, способное разорвать батарею – 48 бар.

Характеристики BiLUX AL:

Модель	Расстояние между осями, мм	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
BiLUX AL M 500	500	570 / 75-80 / 75	180	1
BiLUX AL M 300	300	370 / 75-80 / 75	128	1

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Страна-производитель: Италия.

Расстояние между осями:

35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).

Основные параметры:

Предел рабочего давления – 16 бар.
Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Calidor S 350/1	428 / 96 / 80	145	1
Calidor S 350/4	428 / 96 / 320	582	4
Calidor S 350/5	428 / 96 / 400	727	5
Calidor S 350/6	428 / 96 / 480	873	6
Calidor S 350/7	428 / 96 / 560	1018	7
Calidor S 350/8	428 / 96 / 640	1163	8
Calidor S 350/9	428 / 96 / 720	1309	9
Calidor S 350/10	428 / 96 / 800	1454	10
Calidor S 350/11	428 / 96 / 880	1600	11
Calidor S 350/12	428 / 96 / 960	1745	12
Calidor S 350/13	428 / 96 / 1040	1891	13
Calidor S 350/14	428 / 96 / 1120	2036	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики Calidor Super 500 S4 — межосевое расстояние 500 мм, секция имеет 4 боковых ребра и глубину 96 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Calidor S 500/1	578 / 96 / 80	192	1
Calidor S 500/4	578 / 96 / 320	770	4
Calidor S 500/5	578 / 96 / 400	962	5
Calidor S 500/6	578 / 96 / 480	1155	6
Calidor S 500/7	578 / 96 / 560	1347	7
Calidor S 500/8	578 / 96 / 640	1539	8
Calidor S 500/9	578 / 96 / 720	1732	9
Calidor S 500/10	578 / 96 / 800	1924	10
Calidor S 500/11	578 / 96 / 880	2117	11
Calidor S 500/12	578 / 96 / 960	2309	12
Calidor S 500/13	578 / 96 / 1040	2502	13
Calidor S 500/14	578 / 96 / 1120	2694	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики Calidor Super 500 S3 — межосевое расстояние 500 мм. и секция имеет три боковых ребра и глубину 100 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Calidor S 500/1	578 / 100 / 80	178	1
Calidor S 500/4	578 / 100 / 320	712	4
Calidor S 500/5	578 / 100 / 400	890	5
Calidor S 500/6	578 / 100 / 480	1068	6
Calidor S 500/7	578 / 100 / 560	1246	7
Calidor S 500/8	578 / 100 / 640	1424	8
Calidor S 500/9	578 / 100 / 720	1602	9
Calidor S 500/10	578 / 100 / 800	1780	10
Calidor S 500/11	578 / 100 / 880	1958	11
Calidor S 500/12	578 / 100 / 960	2136	12
Calidor S 500/13	578 / 100 / 1040	2314	13
Calidor S 500/14	578 / 100 / 1120	2478	14

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

Страна-производитель: Италия.

Основные параметры:

Предел рабочего давления – 16 бар.
Предел давления испытания – 24 бара.
Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
FARAL Green HP 350/1	430 / 80 / 80	134	1
FARAL Green HP 350/4	430 / 80 / 320	544	4
FARAL Green HP 350/6	430 / 80 / 480	816	6
FARAL Green HP 350/8	430 / 80 / 640	1088	8
FARAL Green HP 350/10	430 / 80 / 800	1360	10
FARAL Green HP 350/12	430 / 80 / 960	1632	12
FARAL Green HP 350/14	430 / 80 / 1120	1904	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов FARAL Green HP 500 — расстояние между осями 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
FARAL Green HP 500/1	580 / 80 / 80	180	1
FARAL Green HP 500/4	580 / 80 / 320	720	4
FARAL Green HP 500/5	580 / 80 / 400	900	5
FARAL Green HP 500/6	580 / 80 / 480	1080	6
FARAL Green HP 500/7	580 / 80 / 560	1260	7
FARAL Green HP 500/8	580 / 80 / 640	1440	8
FARAL Green HP 500/10	580 / 80 / 800	1800	10
FARAL Green HP 500/12	580 / 80 / 960	2160	12
FARAL Green HP 500/14	580 / 80 / 1120	2520	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов FARAL Trio HP 500 -межцентровое расстояние 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
FARAL Trio HP 500/1	580 / 95 / 80	212	1
FARAL Trio HP 500/4	580 / 95 / 320	848	4
FARAL Trio HP 500/5	580 / 95 / 400	1060	5
FARAL Trio HP 500/6	580 / 95 / 480	1272	6
FARAL Trio HP 500/7	580 / 95 / 560	1484	7
FARAL Trio HP 500/8	580 / 95 / 640	1696	8
FARAL Trio HP 500/10	580 / 95 / 800	2120	10
FARAL Trio HP 500/21	580 / 95 / 960	2544	12
FARAL Trio HP 500/14	580 / 95 / 1120	2968	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов FARAL Trio HP 350 — межосевое расстояние 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
FARAL Trio HP 350/1	430 / 95 / 80	151	1
FARAL Trio HP 350/4	430 / 95 / 320	604	4
FARAL Trio HP 350/6	430 / 95 / 480	906	6
FARAL Trio HP 350/8	430 / 95 / 640	1208	8
FARAL Trio HP 350/10	430 / 95 / 800	1510	10
FARAL Trio HP 350/12	430 / 95 / 960	1812	12
FARAL Trio HP 350/14	430 / 95 / 1120	2114	14

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

Страна-производитель: Италия.

Основные параметры:

Предельное рабочее давление – 16 бар.
Давление опрессовки – 24 бар.
Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Global VOX 350/1	440 / 95 / 80	145	1
Global VOX 350/4	440 / 95 / 320	580	4
Global VOX 350/6	440 / 95 / 480	870	6
Global VOX 350/8	440 / 95 / 640	1160	8
Global VOX 350/10	440 / 95 / 800	1450	10
Global VOX 350/12	440 / 95 / 960	1740	12
Global VOX 350/14	440 / 95 / 1120	2030	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики Global VOX 500 — расстояние между осями 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Global VOX 500/1	590 / 95 / 80	193	1
Global VOX 500/4	590 / 95 / 320	772	4
Global VOX 500/6	590 / 95 / 480	1158	6
Global VOX 500/8	590 / 95 / 640	1544	8
Global VOX 500/10	590 / 95 / 800	1930	10
Global VOX 500/12	590 / 95 / 960	2316	12
Global VOX 500/14	590 / 95 / 1120	2702	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов Global ISEO — межцентровое расстояние 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Global ISEO 350/1	432 / 80 / 80	134	1
Global ISEO 350/4	432 / 80 / 320	536	4
Global ISEO 350/6	432 / 80 / 480	804	6
Global ISEO 350/8	432 / 80 / 640	1072	8
Global ISEO 350/10	432 / 80 / 800	1340	10
Global ISEO 350/12	432 / 80 / 960	1608	12
Global ISEO 350/14	432 / 80 / 1120	1876	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов Global ISEO — межосевое расстояние 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Global ISEO 500/1	582 / 80 / 80	181	1
Global ISEO 500/4	582 / 80 / 320	724	4
Global ISEO 500/6	582 / 80 / 480	1086	6
Global ISEO 500/8	582 / 80 / 640	1448	8
Global ISEO 500/10	582 / 80 / 800	1810	10
Global ISEO 500/12	582 / 80 / 960	2172	12
Global ISEO 500/14	582 / 80 / 1120	2534	14

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

Страна-производитель: Италия

Основные параметры:

Предел рабочего давления – 16 бар.
Предел давления испытания – 24 бара.
Предел температуры – 110 °С.
Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Torex B 350/1	420 / 78 / 80	130	1
Torex B 350/6	420 / 78 / 480	720	6
Torex B 350/8	420 / 78 / 640	1040	8
Torex B 350/10	420 / 78 / 800	1300	10
Torex B 350/12	420 / 78 / 960	1560	12
Torex B 350/14	420 / 78 / 1120	1820	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики Torex B 500 — межосевое расстояние — 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Torex B 500/1	570 / 78 / 80	172	1
Torex B 500/6	570 / 78 / 480	1032	6
Torex B 500/8	570 / 78 / 640	1376	8
Torex B 500/10	570 / 78 / 800	1720	10
Torex B 500/12	570 / 78 / 960	2064	12
Torex B 500/14	570 / 78 / 1120	2408	14

* Все данные взяты из официальных источников производителей.

Размеры и характеристики радиаторов Torex C 500 — межосевое расстояние — 500 мм:

Модель	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
Torex C 500/1	570 / 70 / 75	198	1
Torex C 500/6	570 / 70 / 450	1188	6
Torex C 500/8	570 / 70 / 600	1584	8
Torex C 500/10	570 / 70 / 750	1980	10
Torex C 500/12	570 / 70 / 900	2376	12
Torex C 500/14	570 / 70 / 1050	2772	14

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

Основные характеристики:

Рабочее давление не более 20 атм;
Максимальная температура теплоносителя 135 ⁰ С;
pH воды 7 — 8,5;

Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
200	261 / 100 / 80	104	1
350	415 / 90 80	136	1
500	570 / 100 / 80	204	1

Размеры и характеристики радиаторов Rifar Alp 500 — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
500	570 / 75 / 81	191	1

Размеры и характеристики радиаторов Rifar Alum — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)	Размеры (В/Г/Д), мм	Мощность всего радиатора, Вт	Количество секций
500	565 / 90 80	183	1
350	415 / 90 / 80	139	1

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

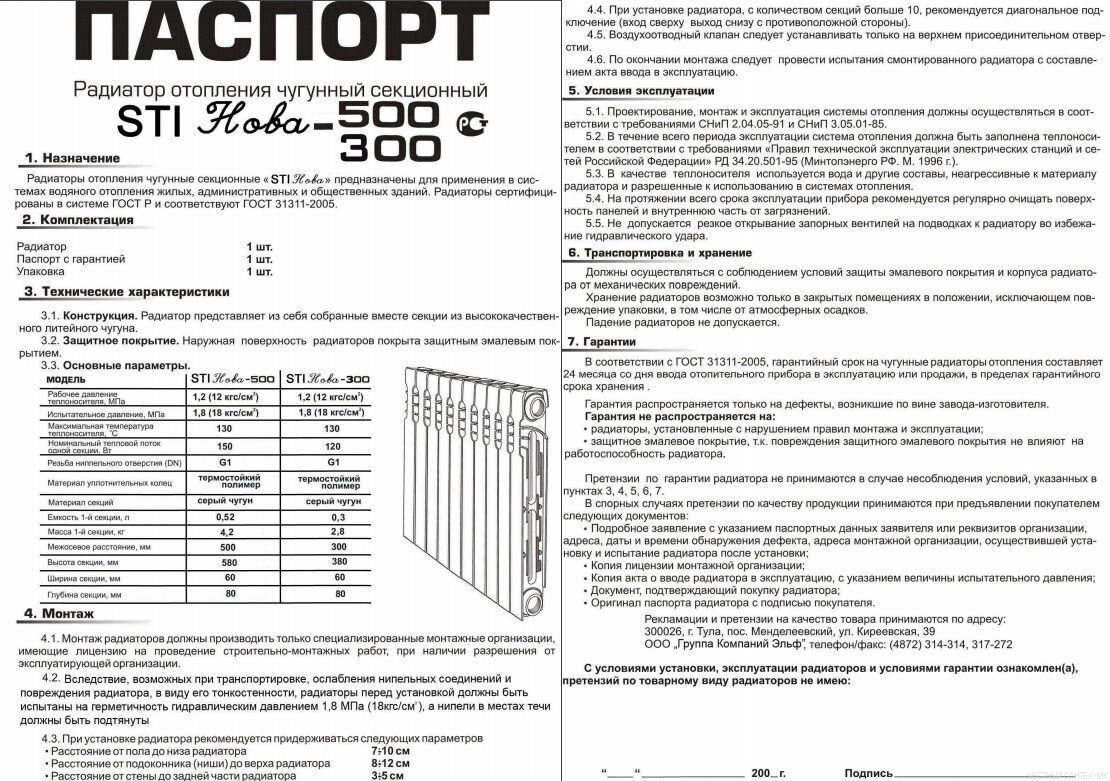

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как рассчитать количество секций на комнату, расчет батареи

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м3 требуется 34 Вт тепла;
для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

Находим объем. 16 м2 * 3 м = 48 м3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

биметаллическая секция обогреет 1,8 м2;
алюминиевая — 1,9-2,0 м2;
чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Расчет батарей отопления на площадь

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

Стальные радиаторы панельной или трубчатой конструкции.
Чугунные батареи.
Алюминиевые радиаторы нескольких модификаций.
Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу. Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

ТС – трубчатые стальные;
Чг – чугунные;
Ал – алюминиевые обычные;
АА – алюминиевые анодированные;
БМ – биметаллические.

	Чг	ТС	Ал	АА	БМ
Давление максимальное (атмосфер)
рабочее	6-9	6-12	10-20	15-40	35
опрессовочное	12-15	9	15-30	25-75	57
разрушения	20-25	18-25	30-50	100	75
Ограничение по рН (водородному показателю)	6,5-9	6,5-9	7-8	6,5-9	6,5-9
Подверженность коррозии под воздействием:
кислорода	нет	да	нет	нет	да
блуждающих токов	нет	да	да	нет	да
электролитических пар	нет	слабое	да	нет	слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт	160	85	175-200	216,3	до 200
Гарантия, лет	10	1	3-10	30	3-10

Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет батарея биметаллическая

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

где h – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем, подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по порядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А:

Одна внешняя стена – А = 1,0
Две внешних стены – А = 1,2
Три внешний стены – А = 1,3
Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Прогреваемость помещений во многом зависит от их расположения относительно сторон света

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В:

Комната выходит на север или восток – В = 1,1
Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
Внешние стены не утеплены – С = 1,27
Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку» — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

— 35 °С и ниже – D= 1,5
— 25 ÷ — 35 °С – D= 1,3
до – 20 °С – D= 1,1
не ниже – 15 °С – D= 0,9
не ниже – 10 °С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е:

До 2,7 м – Е = 1,0
2,8 – 3,0 м – Е = 1,05
3,1 – 3,5 м – Е = 1,1
3,6 – 4,0 м – Е = 1,15
Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

холодный чердак или неотапливаемое помещение – F= 1,0
утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G:

обычные деревянные рамы с двойным остеклением – G= 1,27
окна оснащены однокамерным стеклопакетом (2 стекла) – G= 1,0
однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент площади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н:

Отношение менее 0,1 – Н = 0,8
0,11 ÷ 0,2 – Н = 0,9
0,21 ÷ 0,3 – Н = 1,0
0,31÷ 0,4 – Н = 1,1
0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки, зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

Схемы врезки радиаторов в контур отопления

а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J:

На теплоотдачу батарей влияет место и способ их установки в помещении

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — частично прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом – J= 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка, многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Калькулятор для точного расчета радиаторов отопления

Автор публикации, и он же – составитель калькулятора, надеется, что посетитель нашего портала получил полноценную информацию и хорошее подспорье для самостоятельного расчета.

Возможно, вас заинтересует информация о том, как выбрать электрокотел.

калькулятор расчета: количество секций радиатора для обогрева помещения

При расчете необходимого количества тепла учитываются площадь отапливаемого помещения из расчета из расчета требуемого потребления 100 ватт на квадратный метр. Кроме того учитывается ряд факторов, влияющих на суммарные теплопотери помещения, каждый из этих факторов вносит свой коэффициент в общий результат расчета.

Такая методика расчета включает практически все нюансы и базируется на формуле довольно точного определения потребности помещения в тепловой энергии. Остается полученный результат разделить на значение теплоотдачи одной секции алюминиевого, стального или биметаллического радиатора и полученный результат округлить в большую сторону.

параметры отаплваемого помещения

Площадь комнаты	м2
Высота потолка
Количество наружных стен комнаты
Коэффициент теплоизоляции стен
Учет типа помещения, расположенного этажом выше
Количество окон
Коэффициент, учитывающий остекление оконных проемов
Средняя температура на улице зимой

результат расчета

необходимое количества тепла: Вт количество секций радиатора, выбранного типа:
тип радиатора

	теплоотдача 1 секции	рабочее давление	давление опресовки	вместительность 1 секции	масса 1 секции
алюминевые, с межосевым расстоянием 500 мм	183 Вт	20 Бар	30 Бар	0,27 л	1,45 кг
алюминевые, с межосевым расстоянием 350 мм	139 Вт	20 Бар	30 Бар	0,19 л	1,2 кг
биметалические, с межосевым расстоянием 500 мм	204 Вт	20 Бар	30 Бар	0,2 л	1,92 кг
биметалические, с межосевым расстоянием 350 мм	136 Вт	20 Бар	30 Бар	0,18 л	1,36 кг
чугунные, с межосевым расстоянием 500 мм	160 Вт	9 Бар	15 Бар	1,45 л	7,12 кг
чугунные, с межосевым расстоянием 300 мм	140 Вт	9 Бар	15 Бар	1,1 л	5,4 кг

Расчет радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К- мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С- площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для расчета, формулы и калькулятор

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Расчёт количества секций радиатора отопления

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Расчёт количества секций радиатора отопления

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Подбор радиаторов отопления по тепловой мощности

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

А – нужное число секций отопительной батареи;
B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Расчет секций радиаторов отопления

Расчет секций радиаторов отопления по мощности

Мы предлагаем простой способ расчета, не требующий специального оборудования и потому доступный каждому. Главным показателем в нем является мощность, необходимая на 1 кв. м площади. Стандартный показатель мощности зависит от климатических условий региона. Москва находится в средней полосе России, для которой характерен умеренный климат. Исходя из этого, показатель необходимой мощности для Москвы равняется примерно 100 Вт на 1 кв. м. В районах, лежащих ближе к Северу, этот показатель доходит до 150-200 Вт на 1 кв. м. Этот показатель стоит учитывать при покупке отопительного котла.

Итак, чтобы произвести расчет секций радиаторов отопления, нужно выяснить мощность, которая потребуется от отопительной системы. Одна секция стандартного чугунного радиатора имеет теплоотдачу, приблизительно равную 120-150 Вт. Это значит, что для отопления помещения площадью 20 кв. м хватит двух чугунных радиаторов, каждый из которых будет состоять из восьми секций. Расчет для биметаллических и аллюминевых радиаторов производится точно так же. Их мощность немного больше мощности чугунного радиатора, и равна приблизительно 100-200 Вт. Точные показатели теплоотдачи указываются в технической характеристике каждого конкретного типа радиаторов. Помимо теплоотдачи самого радиатора, важна температура теплоносителя. Совокупность этих двух показателей влияет на итоговую температуру батарей отопления.

Минусы этого метода расчета секций радиаторов отопления

В числе минусов подобного способа расчета можно назвать невозможность учесть дополнительные факторы. Например, помещения с большим количеством окон, а также угловые помещения всегда холоднее остальных комнат. Качество самих окон также сильно влияет на температуру в помещении. Лучше всего тепло удерживается двухкамерными пластиковыми окнами с 5-7-камерными профилями и инфракрасным напылением. В любом случае, наличие двух и более окон означает, что помещение будет терять тепло быстрее.

Выше уже упоминалось о таком показателе, как температура теплоносителя. Возможно, фактическая температура теплоносителя в радиаторах будет значительно ниже той, которая предполагалась. Чтобы этого не произошло, производя расчет секций радиаторов отопления следует дополнительно прибавлять к показателям по 10-30 % на тепловые потери. Вы точно не ошибетесь в расчетах, если не будете гнаться за точностью, а сделаете расчет, исходя из здравого смысла, с хорошим запасом мощности.

Хорошо отапливаемая в зимнее время квартира или собственный дом – необходимое условие для комфортной жизни. Много раз подумайте, прежде чем решите сэкономить, иначе рискуете проводить все зимы, не снимая шерстяных носков и свитера. Лучше не рисковать собственным здоровьем и установить больше радиаторов отопления (батарей). Жар костей не ломит, как гласит народная мудрость, но если зимой в помещении будет все-таки слишком жарко, то можно закрывать батареи защитными экранами, и тогда они будут давать меньше тепла. Конечно, идеальным решением будет полностью автономная отопительная система с возможностью регулирования температуры.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы

Панельные радиаторы отопления: описание, расчет, установка
Устройство радиаторов встраиваемых в пол
Биметаллические радиаторы отопления
Чугунный радиатор отопления: характеристики, достоинства и недостатки
Пластинчатые радиаторы: варианты радиаторов «гармошка»
Можно спрятать радиаторы в пол
Типы радиаторов отопления: какие типы радиаторов отопления существуют

Алюминиевые радиаторы отопления расчет количества секций

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
- если потолок равен 3 м, то параметры умножаются на 1.05;
- при высоте 3.5 м он составляет 1.1;
- при показателе 4 м – это 1.15;
- высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

В данном случае:

S – площадь помещения, где требуется установка батареи;
k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

если они закреплены под подоконником, то потери составят до 4%;
установка в нише моментально увеличивает этот показатель до 7%;
если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

каждое окно добавляет к показателю 0.2 кВт;
дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

первый показатель – это площадь комнаты;
второй – стандартное количество Вт на м2;
третий и четвертый указывают на то, что в комнате по одному окну и двери;
следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

КТ – это то количество тепла, которое требуется данному помещению.
S – площадь.
К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Чтобы не было жарко или холодно: как произвести расчет количества секций у алюминиевого радиатора отопления

Правильный расчёт — залог успешного создания системы отопления.

Он важен при использовании любых батарей, но особенно — алюминиевых.

Для расчета мощности радиатора используется несколько методов.

Мощность одной секции алюминиевого радиатора

Заявленные в паспорте изделия параметры не всегда верно отображаются в реальности. Это связано со множеством внешних условий, мешающих идеальной работе прибора.

Фото 1. Алюминиевый радиатор отопления. Прибор состоит из нескольких секций, количество которых можно изменить.

Теплоотдача алюминиевых батарей соответствует заявленным в документах цифрам, если между температурами воздуха и воды составляет 70 °C. Расчёт выглядит следующим образом:

T_o — температура обратки.
T_p— подачи.
T_B— воздуха в комнате.

Последнее значение выбирают по ГОСТ. В большинстве случаев это 22 °C. Для определения нагрева теплоносителя формулу разворачивают:

T_p = (70 + 22) + 10.

Разница в 70 верна при теплоотдаче одной секции радиатора 500 мм в 200 Вт. При использовании 350 мм батарей значение составит 140 Вт.

Внимание! Оба показателя колеблются в пределах 20 Вт.

Методы расчёта мощности

Для определения значений используют 4 формулы:

По линейным габаритам комнаты. Для этого нужно измерить её длину и ширину. По строительным нормам и правилам на каждые 10 квадратных метров необходим 1 кВт, поэтому площадь делят на 10. Этот вариант менее точен, поскольку не учитывает один важный показатель, учтённый в следующем вычислении.

По полным габаритам, для расчёта которых также нужно измерить высоту помещения. СНиП предлагает умножить объём квартиры на 41 Вт. Так, для помещения 60 квадратов мощность равна: 60 * 2,7 * 41 = 6642 Вт.
По конструкционным особенностям. Этот расчёт аналогичен предыдущему, но учитывает детали:

за каждое окно добавляют 0,2 кВт;
за двери — по 0,1 кВт;
сумму умножают на 1,3, когда квартира находится в углу;
на 1,5 если считают мощность для частного дома;
вспоминают «поправку», которая зависит от географического расположения объекта.

Комплексный расчёт учитывает то же, что и конструкционный, а также:

толщину и материал утеплителя;
из чего сделаны пол, стены, потолок;
вентиляцию помещения, если есть.

Последний метод расчёта сложен, но даёт наиболее точный результат. Для вычислений рекомендуется пригласить специалиста. Он самостоятельно определит вид труб и радиаторов, которые следует разместить в определённой отопительной системе.

Справка. Лишь определив необходимую мощность, переходят к подсчёту количества секций батареи для обеспечения устойчивой работы и комфортных условий.

Как рассчитать количество секций радиатора по площади помещения

Усреднённые значения представлены в следующей таблице.

При использовании моделей за буквами Л необходимо добавить соответственно по 3 и 2 части к аналогичным значениям таблицы.

Принцип расчёта заключается в простой формуле:

K = Q/N, где

Q — общая теплоотдача системы отопления.
N — одной секции.

Например, при использовании А500 и общем значении мощности в 3515 Вт, количество секций составит: 3515/185 = 19. Несмотря на простоту расчёта, он не идеально точен. Желательно учитывать несколько тонкостей:

Полученные дробные числа округляют вверх: лучше иметь избыток, чем недостаток.
Следующее замечание касается исключительно частных домов. В паспорте алюминиевого радиатора значение напора рассчитаны для 70, реже 60 °C, что указано в документе. Нужно учитывать, что рабочая температура будет на 20 °C выше. В зданиях монтируют систему отопления, непригодную для подобных значений, поэтому эффективную теплоотдачу обязательно пересчитывают. Рекомендуется обратиться к специалисту, который учтёт все факторы.
В многоквартирных домах воду нагревают до меньших показателей, из-за чего требуется большее количество секций.
Рабочая мощность также зависит от способа включения радиатора в обвязку. Для батарей от 12 частей рекомендуется диагональная, а для остальных — боковая.

Расчёт необходимого числа секций радиатора — один из важнейших шагов в подготовке к созданию отопления. Это особенно сильно касается многоквартирных строений, в которых вычисления проводят для каждого помещения отдельно.

Особенности расчёта в частном доме

Заключаются в учёте различных факторов, из-за которых появляются теплопотери. Недостаточно просто вычислить мощность нагревателя, радиаторов, размер труб и прочие показатели, нужно также учитывать:

Способ монтажа устройства к системе. Коэффициент полезного действия двухтрубной обвязки составляет:
- 98% при диагональном;
- 87% при боковом;
- 80% при нижнем подключении.
КПД однотрубного отопления составляет 80%, иногда меньше.
Регион проживания определяет мощность, которую требуется развивать поздней осенью, зимой и ранней весной. Чем севернее, тем больше показатель.
Расчёт радиатора должен включать потери, которые образуются из-за наличия некоторых устройств:
- через дымоход уходит до 10% тепла;
- неотапливаемый чердак теряет до 20%, а подвал — 10%;
- стены и окна могут выпускать суммарно до 30% мощности.

Фото 2. Потери тепла в частном доме через разные части здания. Теплопотери необходимо учитывать при установке радиаторов.

Значения можно уменьшить, если выполнить несколько действий, касающихся стен, пола и потолка:

Когда окна смотрят на север, то их потери больше на 10%, в сравнении с другими.
Расположение радиатора относительно сторон света не влияет на мощность, но если они греются на солнце, то немного медленнее остывают.
Следует увеличить количество секций после расчётов по паспортным данным, поскольку действительная мощность изделий ниже. Это связано не только с потерями, описанными выше, но также небольшим завышением показателей производителем.

Лишь учтя все факторы, получится составить и смонтировать качественную обвязку с алюминиевыми радиаторами. Расчёты помогут точно посчитать достаточное количество секций батареи, учесть все потери.

Важно! При использовании дополнительных устройств, возможно увеличение необходимой мощности. Если включить термостат, нужно повысить показатель на 20—25%, поскольку прибор сможет вручную проконтролировать обогрев.

Полезное видео

Посмотрите видео, в котором рассказывается, как рассчитать мощность батарей отопления.

Тщательный расчёт поможет избежать возникновения разнообразных проблем. При сомнениях в правильности следует пригласить специалиста.

Калькулятор расчета количества секций радиаторов

Информация по назначению калькулятора

К алькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.

В опросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.

К аждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения. Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.

Н есмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов, и данный калькулятор подскажет как рассчитать сколько необходимо радиаторов отопления на 1 м2.

И х классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:

Стальные
Чугунные
Алюминиевые
Биметаллические

С тальные радиаторы подразделяются на панельные и трубчатые. Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы. Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя. К недостаткам относится низкая стойкость против коррозии после слива воды.

И зделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться до 33 штук. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.

Р оссийские бренды сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.

Т рубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.

Т рубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом. Если вы не знаете как правильно рассчитать количество радиаторов, воспользуйтесь онлайн калькулятором.

А люминиевые отопительные приборы изготовлены из одноименного материала или его сплавов. Подразделяются они на литые и экструзионные. Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.

Р адиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины. Имеют несколько секций, число которых можно увеличивать или снижать.

Э кструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.

А люминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес. Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные. По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

Ч угунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло. Могут долго сопротивляться коррозии и воздействию химических реагентов. По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.

Б иметаллические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью. При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.

Общие сведения по результатам расчетов

К оличество секций радиатора — Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.
К ол-во тепла, необходимое для обогрева — Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.
К ол-во тепла, выделяемое радиатором — Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.
К ол-во тепла, выделяемое одной секцией — Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.

Калькулятор работает в тестовом режиме.

Как рассчитать количество секций радиатора

Расчет по площади

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Как рассчитать количество секций радиатора: формула

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м 3 требуется 34 Вт тепла;
для панельных — 41 Вт

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

Находим объем. 16 м 2 * 3 м = 48 м 3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Расчет секций радиаторов в зависимости от реальных условий

Формула расчета температурного напора системы отопления

Таблица коэффициентов для систем отопления с разной дельтой температур

Как рассчитать количество радиаторов отопления?

Расчет радиаторов нужно выполнять правильно, иначе малое их количество не сможет достаточно прогреть помещение, а большое, наоборот, создаст некомфортные условия пребывания, и придется постоянно открывать окна. Известны разные методики расчета. На их выбор влияет материал батарей, климатические условия, обустройство дома.

Расчет количества батарей на 1 кв. м

Площадь каждой комнаты, где будут установлены радиаторы, можно посмотреть в документах на недвижимость или измерить самостоятельно. Потребность тепла для каждой комнаты можно узнать в строительных нормах, где приведено, что для отопления 1м2 в определенной зоне проживания потребуется:

для суровых климатических условий (температура достигает ниже -60 град.) – 150-200 Вт;
для средней полосы – 60-100 Вт.

Чтобы рассчитать, нужно умножить площадь (P) на значение потребности тепла. Учитывая эти данные, в качестве примера, приведем расчет для климата средней полосы. Чтобы достаточно отопить комнату в 16 кв. м, нужно применить расчет:

16 х 100 = 1600 Вт

Далее рассчитывается количество секций батарей (N) – полученное значение делиться на тепло, которое выделяет одна секция. Принимается, что одна секция выделяет 170 Вт, исходя из этого, проводится расчет:

Лучше округлить в большую сторону – 10 штук. Но для некоторых комнат целесообразней округлять в меньшую сторону, например, для кухни, в которой есть дополнительные источники тепла. Тогда будет 9 секций.

Расчеты можно провести по другой формуле, которая при этом аналогична выше представленным расчетам:

N – количество секций;
S – площадь комнаты;
P – теплоотдача одной секции.

Так, N = 16 / 170 * 100, отсюда N = 9,4.

Выбор точного количества секций биметаллических батарей

Они бывают нескольких видов, каждый из них имеет свою мощность. Минимальное выделение тепла достигает – 120 Вт, максимальное – 190 Вт. При расчете количества секций нужно учитывать необходимое потребление тепла в зависимости от места расположения дома, а также с учетом теплопотерь:

Сквозняки, которые происходят из-за некачественно выполненных оконных проемов и профиля окон, щелей в стенах.
Растраты тепла по пути следования теплоносителя от одной батареи к другой.
Угловое расположение комнаты.
Количества окон в помещении: чем их больше, тем больше теплопотери.
Регулярное проветривание комнат зимой также накладывает отпечаток на количество секций.

Для примера, если нужно обогреть комнату в 10 кв. м, расположенную в доме, находящемся в средней климатической полосе, то нужно приобрести батарею с 10 секциями, мощность каждой из них должна быть равна 120 Вт или ее аналог на 6 секций при теплоотдаче в 190 Вт.

Расчет количества радиаторов в частном доме

Если для квартир можно брать усредненные параметры потребляемого тепла, так как они рассчитаны на стандартные габариты комнаты, то в частном строительстве это неправильно. Ведь многие владельцы строят свои дома с высотой потолков, превышающей 2,8 метра, к тому же практически все помещения частного владения получаются угловыми, поэтому для их обогрева потребуется больше мощности.

В таком случае расчеты, основанные на учете площади помещения, не подходят: нужно применять формулу с учетом объема комнаты и делать корректировку, применяя коэффициенты уменьшения или увеличения теплоотдачи.

Значения коэффициентов следующие:

0,2 – на этот показатель умножается полученное конечное число мощности, если в доме установлены многокамерные пластиковые стеклопакеты.
1,15 – если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагреваемого теплоносителя понижают мощность радиаторов на 15%.
1,8 – коэффициент увеличения, который нужно применить, если комната угловая, и в ней присутствует более одного окна.

Для расчета мощности радиаторов в частном доме применяется следующая формула:

V – объем помещения;
41– усредненная мощность, необходимая для обогрева 1 кв. м частного дома.

Пример расчета

Если имеется комната в 20 кв. м (4х5 м – длина стен) с высотой потолков 3 метра, то ее объем легко рассчитать:

Полученное значение умножается на принятую по нормам мощность:

60 х 41 = 2460 Вт – столько требуется тепла, чтобы отопить рассматриваемую площадь.

Расчет количества радиаторов сводится к следующему (если учесть, что одна секция радиатора в среднем выделяет 160 Вт, а точные их данные зависят от материала, из которого изготовлены батареи):

2460 / 160 = 15,4 штуки

Примем, что всего нужно 16 секций, то есть нужно приобрести 4 радиатора по 4 секции на каждую стену или 2 по 8 секций. При этом не нужно забывать о коэффициентах корректировки.

Расчет отдачи тепла одного алюминиевого радиатора (видео)

В видео вы узнаете, как рассчитать теплоотдачи одной секции батареи из алюминия при разных параметрах входящего и выходящего теплоносителя.

Одна секция алюминиевого радиатора имеет мощность 199 Ватт, но это при условии, что заявленный перепад температур в 70 град. будет соблюдаться. Это означает, что на входе температура теплоносителя составляет 110 град., а на выходе 70 град. Помещение при таком перепаде должно прогреваться до 20 град. Обозначается эта разница температур DT.

В качестве примера, можно рассчитать этот параметр при следующих данных:

Температура теплоносителя на входе в радиатор – 85 град.;
Остывание воды при выходе из радиатора – 63 град.;
Обогрев помещения – 23 град.

Нужно сложить между собой два первых значения, разделить их на 2 и вычесть температуру помещения, наглядно это происходит так:

(85 + 63) / 2 – 23 = 52

Полученное число равняется DT, по предлагаемой таблице можно установить, что при нем коэффициент равняется 0,68. Учитывая это можно определить теплоотдачу одной секции:

199 х 0,68 = 135 Вт

Затем, зная теплопотери в каждом помещении, можно рассчитать, сколько всего нужно секций радиаторов для установки в определенную комнату. Даже если по расчетам получилась одна секция, нужно устанавливать минимум 3, иначе вся система отопления будет выглядеть нелепо и достаточно не обогреет площадь.

Расчет алюминиевого радиатора на примере 1 комнаты

03.01.18

Расчет алюминиевого радиатора на примере 1 комнаты

Нельзя просто прийти в магазин и купить радиатор, даже если он очень сильно понравился и стоит совсем недорого. Дело в том, что подобная покупка требует точного расчета, из ориентации на различные критерии. Предположим, что нами выбирается радиатор отопления для комнаты в 16 квадратных метров, которая расположена на северной стороне дома, имеет одно большое окно и две ее стены выходят на улицу.

При этом алюминиевый радиатор отопления, в зависимости от количества секций, может иметь разную мощность. Поэтому первое, что требуется посчитать — это мощность, подходящую на условную квадратуру, при высоте потолков до трех метров. Для этого стоит следовать одному простому правилу: В среднем, чтобы протопить 1 квадратный метр помещения, требуется от 70 до 100 Вт мощности. Экономить не будем, и возьмем 100 Вт на 1 квадратный метр. При этом в нашей комнате 16 квадратных метров, а, значит, нам потребуется 1600 условных ватт мощности одной батареи.

Все бы ничего, но есть правило, что если расчетная комната имеет стены, смежные с улицей, есть окно, а сам дом находится на северной стороне, то к полученному результату придется прибавить еще 30 процентов. Исключения могут составить только комнаты частично жилые или нежилые вовсе. Так вот, исходя из нашего запаса, получаем, что нам для комнаты в 16 квадратных метров потребуется примерная мощность радиатора, равная 2000 Вт. Купить радиаторы отопления с такой мощностью не составит труда.

В среднем, 2000 ватт мощности будут представлять собой радиатор, состоящий из 14 секций. При этом нужно условиться, что если мы будем использовать радиаторы отопления с теплым полом, то количество секций можно снизить до 12. Однако отечественные радиаторы отопления «Tipido» имеют высокую теплоотдачу до 210 Вт, и для обогрева комнаты в 16 квадратных метров достаточно будет 10 секций.

Читайте о:

Алюминиевый радиатор секционный силовой. Чугунные радиаторы и расчет их мощности для комнаты

Эта техника выглядит современно и недорого. Они способны при правильной установке и длительной эксплуатации выполнять свои функции. Чтобы в полной мере использовать все потенциальные возможности, необходимо точно рассчитать мощность алюминиевого радиатора, которая потребуется для качественного обогрева жилья в самых сложных погодных условиях.

Конструктивно-технические особенности

Качественные изделия из этого металла создаются методом литья.Это дает возможность изготавливать прочные долговечные отопительные приборы, в которых отсутствуют отдельные элементы, их соединения. Эта технология достаточно сложная. Чтобы исключить появление дефектов, требуется точное соблюдение многих режимов производства, контроль отсутствия скрытых дефектов, полостей. Стоимость таких радиаторов несколько выше, чем у сборных моделей. Но именно они могут без повреждений выдержать большое повышение давления в магистралях теплоносителя.

Второй распространенный метод — экструзия.Металл под давлением заполняет специальную форму. Заготовку разрезают на части. Отдельные элементы соединяются сваркой. В этом случае используются относительно недорогие производственные процессы. Но следует учитывать, что готовая продукция менее долговечна и надежна по сравнению с первым вариантом.

Алюминиевые радиаторы нужных размеров создаются из отдельных блоков, чтобы конечной мощности хватило на конкретное помещение. Ниже представлены диапазоны значений основных характеристик устройств данного типа:

Допустимое максимальное давление в системе теплоснабжения: от 6 до 24 атм.
Температура теплоносителя (макс.): До + 110 ° С.
Срок службы нагревательного прибора: от 10 до 20 лет.

Параметры одной секции:

мощность — от 0,08 до 0,210 кВт;
объем охлаждающей жидкости — от 0,2 до 0,5 л;
— от 0,9 до 1,5 кг.

Сколько секций алюминиевого радиатора нужно для обогрева одной комнаты

Самый простой и, соответственно, неточный расчет можно произвести по такой пропорции: на каждый квадратный метр помещения тепловая мощность не менее 0.1 кВт.

Чтобы узнать, сколько разделов вам нужно, выполните следующие действия:

Для отопления одной комнаты площадью 30 кв. Требуется мощность 3 кВт: 30 * 1 = 3.
Если мощность одного элемента 0,15 кВт, то нужно 20 секций: 3 / 0,15 = 20.
Это слишком большое количество для одного радиатора, поэтому необходимо будет изготовить и установить в комнате две батареи. Каждый из них будет состоять из 10 разделов.

Более точный результат можно получить, если учесть следующие факторы:

климатические условия в районе;
высота потолков;
количество оконных и дверных проемов в помещении, наружных стенах;
наличие теплых полов снизу и сверху;
общие изоляционные характеристики конструкции.

Поправочные коэффициенты используются для каждого параметра. Их значения можно найти в профессиональных справочниках. Подставив их в общую формулу, не составит труда узнать, какая мощность в кВт требуется секции и устройства в целом для конкретного помещения. Если получилась неточная цифра, то следует округлить в большую сторону. При правильной настройке оборудования легче вносить коррективы, если оно приобретается с определенным запасом возможностей.

Как правильно установить и рентабельнее эксплуатировать алюминиевые радиаторы

Из приведенных выше данных нетрудно понять основные преимущества этого типа приборов.

Впрочем, перечислим их отдельно:

Сборная конструкция позволяет достаточно точно подобрать количество элементов, чтобы мощность нагрева была достаточной.
Малый вес облегчает производство транспортных и монтажных работ.Не создает лишних нагрузок на крепеж и конструкцию здания.
Небольшие внутренние объемы и отличная теплопроводность уменьшают инерцию. Это означает, что допустимо комбинировать такие устройства с индивидуальными регуляторами, а также интегрировать их в современные системы автоматизированного поддержания комфортного температурного режима. Такое оборудование снизит потребление энергоресурсов при эксплуатации.
Нейтральный внешний вид большинства моделей хорошо сочетается с множеством дизайнов.
Низкая стоимость устройств позволяет без больших затрат создавать новые или модернизировать старые системы отопления.

Подходят как для самых простых однотрубных, так и для самых сложных коллекторных схем. Они подходят для работы с гравитационным или вынужденным движением теплоносителя.

При установке необходимо учитывать следующие особенности:

Все устройства должны быть оборудованы клапанами для выпуска воздуха.
Крепление их необходимо производить строго горизонтально.
Когда pH охлаждающей жидкости (Ph) выходит за пределы диапазона от 7 до 8 единиц, происходят реакции, разрушающие алюминий.
Со временем этот металл покрывается защитной оксидной пленкой, которая предотвратит указанные выше процессы. Однако сам он может быть поврежден песком и другими механическими примесями. Такие загрязнения можно удалить с помощью стандартного основного фильтра.
В городских условиях сложно предотвратить возникновение аварийных ситуаций, связанных с резким повышением давления.Здесь рекомендуется устанавливать нагревательные приборы, рассчитанные на высокое давление.

Чугунные радиаторы — это радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, отличить их от биметаллических или алюминиевых эмалированных радиаторов практически невозможно. Чугунные радиаторы способны работать при температуре охлаждающей жидкости до 110 0 С.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру.Они идеальны для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Вы найдете ответ на этот вопрос ниже.

Радиатор отопления чугунный

Радиаторы чугунные М-140

Радиаторы типа М-140 имеют достаточно простую конструкцию и удобны в обслуживании. Материал, используемый при их изготовлении — чугун. Он обладает высокой устойчивостью к коррозионным процессам и может использоваться с любым теплоносителем.Низкий уровень гидравлического давления позволяет использовать радиаторы как для гравитационной, так и для принудительной циркуляции теплоносителя. Высокий порог противодействия гидроударам позволяет использовать их как в двухэтажных, так и в девятиэтажных зданиях. Преимущества М-140 — простота обслуживания, надежность, длительный срок службы и невысокая стоимость.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением до 0.9 МПа. Вместимость одной полости 1,45 литра, объем обогреваемой площади 0,244 квадратных метра … Материал, из которого изготовлены секции — СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы отопления предназначены для обогрева помещений с низкими подоконниками и давлением 0,9 МПа. Вместимость полости 1,11 литра. Вес полости с учетом комплектующих 5700 г. Расчетный тепловой поток 0,120 кВт.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с t теплоносителя до 130 0 С и давлением до 0.9 МПа. Масса одной полости 7100 г. Материал изготовления — серый чугун. S обогрев с одной камерой — 0,244 м 2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристики и заранее производите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, учтите их.

Номинальная тепловая мощность каждой секции составляет 160 Вт. Примерно 65% выделяемого теплового потока нагревает воздух, накапливающийся в верхней части помещения, а оставшиеся 35% нагревают нижнюю часть помещения.

Длительный срок эксплуатации от 15 до 50 лет.
Высокая стойкость к коррозионным процессам.
Возможность использования в системах отопления с гравитационной циркуляцией теплоносителя.

Низкая эффективность коррекции коэффициента теплоотдачи;
Высокая трудоемкость при установке;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учтите вышеперечисленные плюсы и минусы чугунных радиаторов.Их установка стоит недешево, но повторные монтажные работы потребуют немалых финансовых средств.

Расчет сечений (полостей) радиаторов

Так вот, сколько кВт в 1 секции чугунного радиатора? Чтобы рассчитать количество секций и их мощность, нужно определиться с V-комнатой, которая в дальнейшем появится в расчетах. Далее выбираем значение тепловой энергии. Его значения следующие:

Отопление 1м 3 дома из панелей — 0.041кВт.
Отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами — 0,034 кВт.
отопление 1 м 3 помещения, возведенного по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Затем выполняются следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество тепла, выделяемого одной камерой. Результат округлите в большую сторону и получите необходимое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопроводительной документации.

Сделаем примерный расчет на основе имеющихся данных.

Помещение имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

Рассчитываем объем помещения V:

В = 5 х 6 х 2.7 = 81 м 3

Необходимый тепловой объем:

Q = 81 * 0,041 = 3,321 кВт

Исходя из этого количество секций радиатора составляет:

n = 3,321 / 0,16 = 20,76

, где 0,16 — тепловая мощность одной секции. Уточняется производителем.

Округляем значение в большую сторону, исходя из чего количество необходимых секций составляет 21 шт.

Чтобы отопление дома было эффективным, следует покупать качественные элементы.Перед этим — провести правильный расчет своей мощности.

Расчеты производятся с учетом:

площади помещения;
высота его потолка;
количество окон
длина помещения;
Особенности климата региона.

Правильный выбор

Производительность отопительных приборов должна составлять 10% площади помещения при высоте его потолка менее 3 м.
Если больше, то прибавляем 30% .
Для конечной комнаты добавьте еще 30% .

Необходимые расчеты

После определения теплопотерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

Например, нужно отапливать помещение площадью 15 м² и высотой потолка 3 м.
Находим его объем: 15 ∙ 3 = 45 м³.
В инструкции сказано, что для обогрева 1 м³ в условиях Средней полосы России необходимо 41 Вт тепловой мощности.
Это означает, что мы умножаем объем помещения на эту цифру: 45 ∙ 41 = 1845 Вт. Этой мощностью должен обладать радиатор отопления.

Примечание!
Если жилище находится в районе с суровыми зимами, полученное значение необходимо умножить на 1,2 (коэффициент теплопотерь).
Окончательный показатель составит 2214 Вт.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт.Возьмем максимальный параметр и разделим на него общую требуемую мощность в нашем примере: 2214: 200 = 11.07. Это значит, что для обогрева помещения нужна батарея из 11 секций.

Тепловая мощность

На фото примерная теплопередача чугуна.

В помещении отопительные приборы размещаются у внешней стены под оконным проемом. В результате тепло, излучаемое устройством, распределяется оптимально. Холодный воздух, идущий из окон, блокируется нагретым потоком, идущим вверх от радиатора.

Чугунные аккумуляторы

Чугунные аналоги имеют следующие преимущества:

имеют длительный срок службы;
обладают высоким уровнем прочности;
устойчивы к коррозионным повреждениям;
отлично подходит для использования в коммунальных системах, работающих на некачественном теплоносителе.
Сейчас производители выпускают чугунные батареи (их цена выше, чем у обычных аналогов), которые имеют улучшенный внешний вид за счет применения новых технологий литья корпусов.

Недостатки изделий: большая масса и тепловая инерция.

В нижней таблице указано количество кВт в чугунном радиаторе в зависимости от его модели.

Примечание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1,5. Другими словами, батарея должна состоять из 10-12 секций.

Алюминиевые радиаторы

Алюминиевые изделия имеют более высокую теплоотдачу, чем чугунные аналоги.На вопрос, сколько кВт находится в одной секции алюминиевого радиатора, специалисты отвечают, что достигает 0,185-0,2 кВт. В итоге 9-10 секций алюминиевых профилей хватит для нормативного уровня обогрева пятнадцатиметрового помещения.

Достоинства таких устройств:

небольшой вес;
эстетичный дизайн;
высокий уровень теплоотдачи;
Температуру можно контролировать своими руками с помощью вентилей.

Но изделия из алюминия не обладают такой прочностью, как чугунные аналоги, например, маслоохладитель на 2 кВт.Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, излишне высокой температуре теплоносителя.

Примечание!
Когда вода имеет высокий уровень pH (кислотности), алюминий выделяет много водорода.
Это негативно сказывается на нашем здоровье.
Исходя из этого, желательно использовать в системе отопления такие устройства, в которых он имеет нейтральную кислотность.

Биметаллические изделия

Прежде чем выяснять, сколько кВт в 1 секции биметаллического радиатора, следует отметить, что такие батареи имеют схожие рабочие параметры с алюминиевыми аналогами.Однако им не присущи недостатки.

Это обстоятельство определило конструкцию устройств.

Они состоят из медных или стальных труб, по которым течет хладагент.
Трубки скрыты в кожухе из алюминиевой пластины. В результате вода, циркулирующая внутри, не взаимодействует с алюминием корпуса.
Исходя из этого, кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние прибора.

Благодаря стали труб приспособление имеет высокую прочность. Внешние ребра из алюминия обеспечивают повышенную теплоотдачу. Пытаясь узнать, сколько кВт находится в стальном радиаторе, имейте в виду, что биметалл имеет самую высокую теплоотдачу — около 0,2 кВт на каждую кромку.

Мощность

Узнав сколько кВт в 1 секционном стальном радиаторе или аналоге из другого металла, можно рассчитать теплоотдачу приобретенного изделия.Это позволит создать эффективную систему отопления в своем доме.

Видео в этой статье продолжает наглядно информировать вас по теме.

Расчет мощности и количества секций

Расчет радиаторов (батарей) для отопления

Радиаторы являются наиболее распространенным отопительным прибором, применяемым в жилых, промышленных и общественных зданиях. Это полые нагревательные элементы, которые постоянно заполняются водой. Важными техническими характеристиками, на которые следует обратить внимание при покупке радиатора, являются его рабочая мощность и давление.Перед установкой отопительного оборудования нужно тщательно продумать каждую деталь: планируемый материал радиатора, его дизайн и бюджет. Дальнейший расчет радиаторов отопления должен заключаться в определении количества радиаторов и их секций и необходимой мощности для обогрева помещения.

Содержание

Расчет — основа для грамотного выбора

Расчет мощности батареи
Коэффициенты коррекции мощности
Сколько секций необходимо для обогрева

Расчет — основа для грамотного выбора

Огромное количество На современном рынке представлены нагревательные батареи с различными техническими характеристиками.

После выбора оборудования, наиболее подходящего под дизайн помещения и собственные требования, можно приступать к расчету отопительных батарей. Для этого вам потребуется:

Кроме того, необходимо ознакомиться со свойствами выбранного источника тепла и узнать мощность одной секции радиатора.

Мощность одной секции биметаллического радиатора составляет 122 Вт

Перед тем, как рассчитать количество секций радиаторов отопления, необходимо рассчитать необходимую мощность для обогрева помещения.

Расчет мощности аккумулятора

Сначала определите площадь комнаты. Для этого просто умножьте ширину комнаты на ее длину. Для удобства расчета все измерения ведутся в метрах. После замера высоты потолка необходимо рассчитать количество дверей и окон, определить материал, из которого они сделаны, узнать расположение квартиры и самую низкую температуру наружного воздуха зимой. Кроме того, расчет мощности радиаторов отопления требует знания температуры теплоносителя.

Согласно СНиП, для обогрева каждого квадратного метра жилой площади требуется 100 Вт мощности обогревателя. Следовательно, чтобы рассчитать необходимую мощность, необходимо умножить общую площадь помещения на 100 Вт и скорректировать полученное значение с помощью специальных коэффициентов увеличения и уменьшения мощности.

Коэффициенты коррекции мощности

Сначала рассмотрим коэффициенты снижения мощности

Если в помещении установлены пластиковые стеклопакеты, полученное значение следует уменьшить на 20%.
При высоте потолка менее трех метров мощность уменьшается на коэффициент, который рассчитывается как отношение фактической высоты к установленной по стандартным стандартам (в данном случае 3 метра). То есть, если высота потолка 4 метра, то коэффициент приведения будет 4/3 = 1,33
При температуре отопительного котла выше нормы каждые 10 «лишних» градусов приводят к снижению мощности на 15%. .

Наличие стеклопакетов на окнах позволяет снизить мощность, необходимую для достаточного обогрева, на 20%.

Коэффициенты увеличения мощности

Для потолков выше трех метров мощность должна быть увеличена в раз, расчет которых проводится аналогично расчету для потолков высотой менее трех метров.
Если квартира имеет угловое расположение, мощность увеличивается в 1,8 раза.
Если в комнате более двух окон, мощность также увеличивается в 1,8 раза.
При нижнем подключении радиаторов вводится коэффициент увеличения 8%.
На каждые 10 градусов охлаждающей жидкости ниже нормы мощность увеличивается на 17%.
При очень низких зимних температурах мощность следует увеличивать в 2 раза.

Совет: при расчете учитывайте возможность различных случайных факторов, для этого значение необходимой мощности следует увеличить еще на 20%.

Мощность одной секции чугунного радиатора 160 Вт

Сколько секций нужно для отопления

Рассчитать радиатор на комнату можно несколькими способами:

Расчет секций радиаторов отопления, обычный способ. После расчета необходимой мощности для обогрева полученное значение делится на мощность одной секции (эта величина указывается в технических характеристиках). Например, мощность радиатора составляет 200 Вт, а необходимая мощность для обогрева помещения — 2400 Вт.Затем нужно установить 2400 Вт / 200 Вт = 12 секций.
Расчет количества радиаторов отопления по объему. Если вы знаете, сколько кубических метров может обогреть одна секция вашего обогревателя, то количество радиаторов можно рассчитать следующим образом: объем помещения (напомним, что для определения этого значения нужно умножить длину, ширину и высоту помещения). комнату) нужно разделить на количество кубиков, нагретых секцией аккумуляторов.
Примерная методика расчета.Как правило, все секционные батареи имеют типоразмеры, небольшая разница практически не играет роли. Опытные люди давно заметили, что при высоте потолка 2,7 метра одной секции хватит на отопление 1,8 кв. номера. То есть, если площадь помещения 25 кв.м, то понадобится (25 / 1,8 = 13,9) 14 аккумуляторных отсеков.

Конечно, используя нашу методику расчета, вы можете добиться необходимого уровня тепла в своем доме, но не забывайте, что только настоящие профессионалы могут учесть все нюансы.Даже небольшая ошибка в расчетах или пренебрежение хотя бы одним влиятельным фактором может стать причиной того, что жители дома зимой будут страдать от мучительного холода.

Страница не найдена | MIT

Перейти к содержанию ↓

Образование
Исследовать
Инновации
Прием + помощь
Студенческая жизнь
Новости
Выпускников
О MIT
Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Общие сведения о деталях радиатора

Легко увидеть, что радиаторы автомобиля выбрасываются составные части.Когда радиатор начинает выходить из строя, это часто кажется лучшим вариантом. это выбросить его в корзину и установить новый. Хотя этот подход делает определенное количество смысла для многих современных автомобилей массового потребления, это не ваша единственный вариант. Для нестандартных автомобилей или тяжелого коммерческого оборудования ремонт может быть более экономичным подходом.

Чтобы понять, почему ремонт радиатора может быть вариантом, стоит учитывая, что очень важно понимать, что радиаторы автомобиля не монолитные компоненты.Вместо этого большинство радиаторов состоит из нескольких отдельных частей. которые могут выйти из строя самостоятельно, оставив остальную часть радиатора утилизируемой. Хотя конструкции радиаторов различаются, в этой статье будут описаны четыре типичных радиатора. компоненты и проблемы, с которыми они могут столкнуться.

1. Трубки радиатора

Сердечник вашего радиатора — это та часть, которая позволяет ему выполнять его цель: дать охлаждающей жидкости возможность отводить тепло в среда. Сердечник радиатора состоит из трубок и ребер.Трубки охлаждающей жидкости бегут внутри сердцевины, а ребра снаружи. В зависимости от вашего радиатора, патрубки охлаждающей жидкости могут иметь латунно-медную конструкцию. или алюминий.

Сбои в водопроводе радиатора обычно возникают из-за внутренняя коррозия, внешние проколы или износ и засорение, вызванные твердыми частицами в охлаждающей жидкости. При необходимости (и если повреждение не слишком серьезное) можно устранять утечки в трубках радиатора, а не заменять их. Пока это обычно можно солдатские медно-латунные радиаторы, алюминиевые радиаторы требуют более специализированные методы ремонта.

2. Ребра охлаждения

Сантехника — не единственная часть сердечника радиатора что может пойти на юг. В то время как одной утечки достаточно, чтобы вызвать катастрофическое охлаждение Проблема, когда дело доходит до ласт, здесь немного больше гибкости. Эти металлические части обеспечивают дополнительную площадь поверхности охлаждающей жидкости для отвода тепла. Любой повреждение ребер снизит эффективность охлаждения радиатора, но некоторые изогнутые плавники редко вызывают серьезную озабоченность.

Если большое количество ребер погнуто или повреждено иным образом, тогда вам может потребоваться ремонт.Исправить плавники проще (хотя иногда требуется больше времени), чем ремонт внутренних повреждений. сантехника. В профессиональных магазинах радиаторов можно найти несколько методов и инструментов. их утилизация для восстановления погнутых или сломанных ребер радиатора.

3. Баки с пластиковым коллектором

Если вы водите новый автомобиль, ваш радиатор, вероятно, имеет много интегрированные пластиковые компоненты, включая бак. Производители прикрепляют эти компоненты, постоянно прикрепленные к металлическому сердечнику, что делает их трудными для большинства своими руками заменить самостоятельно.К сожалению, пластик часто трещина из-за множества циклов нагрева и охлаждения, что приводит к утечкам охлаждающей жидкости.

Ремонт радиатора с трещиной в пластиковом баке обычно требует методы термоядерного синтеза, чтобы навсегда устранить повреждения. Эти методы создают сварной шов, который должен быть не меньше прочности оригинального пластика. Если дополнительные требуется долговечность, возможно, также удастся удалить пластик компоненты и замените их изготовленными на заказ металлическими альтернативами.

4.Входной и выходной трубопровод

Впускной и выпускной патрубки охлаждающей жидкости — еще два компонента. обычно изготавливается из пластика на новых автомобилях. Хотя современный композит пластмассы прочны и устойчивы к нагреванию, эти трубы могут пострадать от те же проблемы, что и пластиковые напорные баки. Со временем пластик может стать хрупким. и трещины, ведущие к утечкам. Высокие температуры на входе делают его более вероятный источник сбоя.

Решение для неисправных воздухозаборников аналогично решению для треснувших пластиковых баков.Если повреждение не слишком серьезное, оно может можно использовать сварку плавлением для устранения утечки и восстановления пластика часть. Если нет, вам понадобится мастерская, чтобы разобрать радиатор и заменить сантехника.

Ремонт старого радиатора не всегда может быть рентабельным, но это может быть лучший (или единственный) вариант для некоторых автомобилей. Kell Радиатор Сервис имеет знания и опыт ремонта или замены любого радиатора. Если ваш автомобиль страдаете от проблем с системой охлаждения, позвоните нам сегодня, чтобы получить ваш двигатель снова работает круто и эффективно.

(PDF) Экспериментальный анализ тепловой мощности радиаторов для учета тепла

[3] А. Ферреро, Р. Марчези, Основы техники измерений, Справочник НАТО по измерениям

, 2002, стр. 9-17.

[4] Ф. Арпино и др. Влияние условий установки на тепловую мощность нагревательных элементов: предварительные экспериментальные результаты

, в: Energy Procedure, 2016, стр. 74-80.

[5] S. Peach, Радиаторы и другие конвекторы, J.Inst. Отопление вентил. Eng., 39 (2) (1972), стр. 239-253.

[6] EN 442-1, Радиаторы и конвекторы — часть 1: технические условия и требования, (2014).

[7] EN 442-2, Радиаторы и конвекторы — часть 2: методы испытаний и рейтинг, (2014).

[8] UNI 10200, Централизованные централизованные климатические установки и санитарное производство, 2013.

[9] Л. Брэди, М. Абделлатиф, Дж. Каллен, Дж. Мэддокс, А. Аль-Шаммаа, Исследование влияния декоративных крышек

на тепловую мощность радиаторов LPHW, Energy Build. 2016. Т. 133. С. 414–422.

[10] Embaye, R.K. Аль-Дада, С. Махмуд, Численная оценка теплового комфорта в помещении и энергосбережения

путем эксплуатации панельного радиатора отопления при различных стратегиях потока, Энергия и здания, 121 (2016), стр. 298–

308.

[11] Калисир Т. и др., Экспериментальное исследование увеличения теплоотдачи панельного радиатора для эффективного использования тепла

в реальных условиях эксплуатации, EPJ Web of Conferences, 92 (2015). EFM14. — Experimental Fluid

Mechanics 2014.

[12] EN 834, Распределители затрат на тепло для определения потребления радиаторов отопления помещений.

Приборы с электроснабжением, 2013.

[13] S.M.B. Бек и др., Новый дизайн для панельных радиаторов, Прикладная теплотехника, 24 (8-9) (2004), стр.

1291-1300.

[14] I.C. Ward BSc, Бытовые радиаторы: производительность при более низком массовом расходе и более низких температурах

дифференциалов, чем те, которые указаны в стандартных тестах производительности, Building Serv. Англ. Res. Technol., 12 (3) (1991),

, с. 87-94.

[15] Р. Маркези, La camera termostatica di riferimento europeo, La Termotecnica, 2 (1998), стр.75-89.

[16] Р. Марчези, Калибровка испытательных систем для определения тепловой мощности радиаторов и конвекторов,

SMT4 CT96-2127 Final Report, Брюссель, 1999.

[17] Р. Марчези и др. , Технические характеристики испытательного помещения на основе исследовательской программы, проведенной по адресу

Dipartimento di Energetica del Politecnico di Milano, CEN TC-130, doc. п. 45, 1989.

[18] Л. Селенца и др., Экономическая и техническая осуществимость систем измерения и суб-измерения для учета тепла

, Международный журнал экономики и политики энергетики, 6 (3) (2016), стр.581-587.

[19] Дж. Фикко и др., Экспериментальное сравнение систем учета тепла в жилых домах в критических условиях,

Энергия и здания, 130 (2016), стр. 477-487.

[20] EN 1434-1, Теплосчетчики — Часть 1: общие требования, (2015).

[21] H.W. Coleman, WG Steele, Experimentation and Uncertainty Analysis for Engineers, 2nd, USA, 1999.

[22] Дж. Бетта и др., Методы экспериментального проектирования для оптимизации калибровки измерительной цепи,

Измерение: Журнал Международной Конфедерации Измерений , 30 (2) (2001), стр.115-127.

[23] М. Делл’Исола, Г. Фикко, Ф. Арпино, Г. Кортелесса, Л. Канале, Новая модель для оценки надежности систем учета тепла

в жилых зданиях, Энергетика и здания, 150 ( 2017), стр. 281-293.

[24] М. Саиди, Р. Х. Абардех, Зависимость естественной конвективной теплопередачи от давления воздуха, Всемирный конгресс

Engineering WCE2010, Лондон, Великобритания, 2010.

Отправлено: 1.03.2017.

После доработки: 3.07.2017.

Принята в печать: 10.07.2017.

Алюминиевые радиаторы — Hot Rod Magazine

Ваш хотрод был непослушным или милым? В любом случае, мы здесь, чтобы помочь в этот рождественский сезон. Если ваша машина была плохим мальчиком, напишите нам, и мы постараемся прописать правильный режим, чтобы вернуть ее на прямую и узкую дорогу. А если получилось, почему бы не побаловать себя еще одним блестящим чулком? Мы поможем порекомендовать лучшую часть или комбинацию, чтобы подарить вашей поездке праздничное настроение — все, прямо на этих страницах, насколько позволяет место.При отправке электронной почты обязательно укажите «Пит-стоп» в строке темы и укажите в сообщении свое настоящее полное имя и родной город или военную часть, базу или корабль. Если у вас есть качественные цифровые фотографии автомобиля или проблемы, и если они имеют размер не менее 300 dpi на 4×4 дюйма или больше (чем больше, тем лучше), отправьте их тоже. -Марлан Дэвис

Алюминиевые радиаторы Я много слышал про алюминиевые радиаторы. Хорошо ли они работают в автомобилях, которые ездят ежедневно? Как долго я могу прослужить алюминиевый радиатор по сравнению с более традиционным? Jack HowellFair Oaks, CA

Практически все U.В серийных автомобилях S. используются алюминиевые радиаторы с середины 80-х годов. По моему опыту, они служат намного дольше, чем латунные радиаторы, при условии, что вы поддерживаете в системе рекомендованное количество охлаждающей жидкости на основе этиленгликоля. Например, алюминиевый радиатор моего Syclone 1991 года прослужил более 10 лет, хотя (стыдно признаться) я не всегда сливал охлаждающую жидкость с непродленным сроком службы каждую весну, как положено.

Некоторые утверждают, что латунь является лучшим проводником тепла, чем алюминий. Это верно с точки зрения равной площади поверхности металл-металл, но на практике не учитывается один важный факт: прочность на растяжение алюминия выше, чем у латуни.Это означает, что алюминиевые трубки могут быть больше латунных при заданном давлении в системе. Обычно трубки в радиаторе с латунным сердечником имеют диаметр всего около 11/42 дюйма, но в алюминиевом радиаторе они примерно на 1 дюйм или больше. Трубка большего диаметра означает большую площадь поперечного сечения (большую поверхность трубки) для передачи тепла ребрам. Кроме того, алюминиевые радиаторы с более широкими трубками и меньшим поперечным сечением требуют меньшей скорости охлаждающей жидкости для достижения оптимальной теплопередачи. Двухрядный радиатор с трубкой диаметром 1 дюйм имеет площадь контакта между трубками и ребрами примерно на 40 процентов больше, чем четырехрядный радиатор из меди и латуни такой же высоты и ширины.В некоторых источниках утверждается, что это означает повышение эффективности охлаждения на 25%. Конечно, более тонкий радиатор сам по себе более эффективен, поскольку любые ряды, добавленные к задней части сердечника, очевидно, будут менее эффективными, чем передний ряд.

Алюминиевые радиаторы на треть легче, чем медно-латунные блоки. Это от 9 до 12 фунтов от передней части. Наконец, поскольку почти все производимые радиаторы изготовлены из алюминия, цена значительно снизилась по сравнению с тем, что было раньше, особенно на универсальные гоночные радиаторы, хотя в этом случае вам придется изготавливать собственные монтажные кронштейны.

Наполнитель, используемый для модификатора порта, который улучшает поток в стандартных головках цилиндров Chevy с шестью рядными цилиндрами (как показано в «Радости шести», июнь 2005 г.)? Джим Кейси Браунсвилл, Калифорния

Производитель двигателей Sissell Майк Кирби говорит либо Devcon (ITW Devcon, компания Illinois Tool Works Inc.; Дэнверс, Массачусетс; 800 / 9DEVCON; www.devcon.com), либо JB Weld (JB Weld Co .; Sulphur Springs, TX; 800 / 529-3530 или 903). / 885-7696; jbweld.net) работает.

Втулка, установленная для ремонта размытого отверстия подъемника в моем блоке Pontiac 400 70-го года? Чарльз Э.JohnsonUpper Marlboro, MD

Два сравнительно близких вам производителя двигателей Pontiac включают Spotts Performance (Hatfield, PA; 215 / 362-2336; www .spottsperformance.com; примерно в 155 милях от вашего местоположения) и Central Virginia Machine Services ( Берквилл, Вирджиния; 434 / 767-9915; примерно в 175 милях).

Преобразование передней части силовой реечной передачи для Шевроле 41-го года Гэри Петерсон Paul, MN

Heidt’s Hot Rod Shop Inc. (Воконда, Иллинойс; 800 / 841-8188 или 847 / 487-0150) есть все, что вам нужно.

Занижающий комплект для Cougar 68-го года? Rolando OchoaBrawley, CA

Cougars используют те же детали передней подвески, что и аналогичные винтажные Mustang, но нуждаются в других задних рессорах. Maier Racing Enterprises (Хейворд, Калифорния; 510 / 581-7600; www.maierracing.com) имеет нужные детали.

Длиннотрубные коллекторы для Pontiac Grand Prix ’72 с автомобилем 400 и трансмиссией? Richie ChavezAlbuquerque, NM

Hedman Hedders (Whittier, CA; 562 / 921-0404; www.hedman.com) конкретно каталогизирует ’72 Заявка Гран-при (номер 28140, окрашенный; номер 28146, покрытие HTC), но это трехтрубная конструкция (151/48-дюймовые первичные торцевые трубы, 2-дюймовая центральная труба и 3-дюймовый коллектор).Впрочем, подойдут и заголовки для тех же винтажных GTO или LeMans. Хедман перечисляет 131 / 44×3-дюймовый, 4-в-1, длинную трубку GTO, установленную под номерами PN 35260 (окрашенные) и 35266 (с покрытием HTC)

Выхлопные коллекторы для T-Bird ’66 с двигателем 428ci? MasinoSierra Vista, AZ

Единственные доступные заголовки — это короткие от Ford Powertrain Applications (Puyallup, WA; 253 / 848-9503; www.fordpowertrain.com).

Sonoma AWDI имеет двигатель Sonoma V-6 1996 года выпуска. Я хочу дорожный пикап с турбонаддувом V-6 AWD. Любая информация о том, какой передний привод, подвеска, двигатель, блок и турбо мне следует использовать, была бы очень полезна.Я планирую использовать заднюю лестницу с подвеской койловера и впрыск топлива Edelbrock с турбинами. Майкл БойлFt. Hood, TX

Зачем изобретать велосипед? GMC уже построила полноприводный (AWD) двигатель V-6 с турбонаддувом 4,3 л: ’91 Syclone (на основе полноприводного пикапа Sonoma) и ’92-93 Typhoon (на основе полноприводного шасси). -привод небольшого внедорожника Jimmy на шасси). GM немного переработала шасси 94-го года, но в основном вы все еще можете взять всю трансмиссию и перенести ее на свою Sonoma 96-го года, при условии, что это будет полный привод (Т-образное шасси).Могут потребоваться незначительные модификации поперечины и карданного вала (особенно, если у вас другая колесная база), но в основном все это выполнимо. Полноприводная рама (S-шасси) и передняя подвеска совершенно разные и не могут быть использованы в качестве основы для этого преобразования.

Хорошо, заводские турбо-полноприводные колеса точно не растут на деревьях, так какие еще родственники подходят? Как и почти все автомобили GM AWD, Syclone и Typhoon использовали раздаточную коробку Borg-Warner Model 4472 с цепным приводом и вязкостной муфтой.Вместо того, чтобы на самом деле найти редкий Syclone / Typhoon, вы можете захватить всю систему AWD из любого оснащенного AWD фургона Astro 90-95 годов или Olds Bravada 91-94 годов (развязка Hollander под номером 270). Позже раздаточные коробки Borg-Warner 4472 от аналогичных автомобилей GM с полным приводом до настоящего времени также можно было заставить работать, но подробные изменения в эти более поздние годы могут привести к дополнительным модификациям трансмиссии и требованиям к интерфейсу.

Точно так же любой 4,3-литровый двигатель GM V-6 может служить основой для вашего турбомотора.Оригинальные двигатели с турбонаддувом 4,3 л в любом случае не были слишком сильными, поэтому большинство людей, которые всерьез на них опирались, в конечном итоге (по выбору или необходимости) получили специально построенный сверхмощный двигатель 4.3, наполненный блоками и головками галстука-бабочки GM Performance Parts с коваными внутренними частями и нестандартными кулачками.

В Syclone / Typhoon использовалась турбина Mitsubishi TD06-17G для конкретного применения. Если вы не можете найти оригинальную полную турбо-систему с ее специальными установками для монтажа и воздуховодов, лучше использовать универсальное решение для вторичного рынка, адаптированное к предполагаемому использованию и требованиям к производительности.Предполагая, что промежуточный охладитель большого размера (вместо бывшего в употреблении жидкостного промежуточного охладителя меньшего размера) и неэтилированный бензин премиум-класса, Innovative предварительно склоняется к рекомендации своего турбонагнетателя SH58, но вам следует связаться с компанией или вашим любимым производителем турбонагнетателей для получения более подробных рекомендаций и указаний.

Новая система впрыска топлива Pro Tuner Edelbrock, настраиваемая конечным пользователем, должна быть выпущена в конце этого года или в самом начале 2006 года, а с подходящим датчиком MAP с двумя или более барами она подходит для использования с турбонагнетателями или нагнетателями.Ваша трансмиссия AWD не требует лестничных перекладин, независимо от того, используется ли она для управления (шоссейные гонки) или для перетаскивания.

Противодавление: хорошо или плохо? У меня есть GS 350 Buick 1968 года со встроенным двигателем. Я очень доволен его производительностью (лучший результат — 11,88 при скорости 112 миль в час). В настоящее время у меня есть 2,5-дюймовая система с двойным выхлопом, и я подумываю о 3-дюймовой системе с X-трубкой от Poston. Друзья говорят мне, что мне нужно противодавление, а 3-дюймовый выхлоп убьет мою производительность. Однако я заметил, что автомобили всегда едут быстрее с открытыми заголовками, и там нет противодавления.Так в чем же дело? Как директор по производительности и технический советник Buick Performance Group, я благодарю вас за ваш ответ. «Lil ‘Davy» GramlouFargo, ND

Хотя это правда, что чрезмерно ограниченная выхлопная система в сочетании с чрезмерным перекрытием кулачков может снизить производительность из-за разбавления поступающей воздушно-топливной смеси (думайте об этом как о пассивной системе рециркуляции отработавших газов), реальная проблема заключается не в противодавлении , но скорость в зависимости от оборотов двигателя. Трубы большего диаметра уменьшают скорость выхлопных газов на низких оборотах. Это может уменьшить эффект очистки, делая жатки менее эффективными на низких скоростях.Трубы большего размера могут улучшить характеристики на высшем уровне, но в зависимости от общей комбинации они могут не компенсировать то, что вы потеряли внизу.

Использование современных глушителей с высокой пропускной способностью и полной выхлопной системы в дополнение к коллекторам не обязательно снижает производительность по сравнению с работой полностью открытых коллекторов без труб и глушителей. В некоторых случаях дополнительное ограничение полного выхлопа может фактически улучшить общую производительность за счет увеличения скорости в нижних диапазонах скоростей. В других случаях конструкция глушителя может улучшить продувку за счет использования камер, которые эффективно создают зону низкого давления внутри глушителя, которая способствует продувке (одним из примеров является Flowmaster).

Другой возможностью является добавление расширений коллектора к существующей конструкции с открытым заголовком. Попробуй поработать с удлинителями, чтобы получить значительный крутящий момент ниже пика крутящего момента с незначительной потерей максимальной мощности.

Обычно около 450 л.с. — это порог, при котором установка выхлопных труб до 3 дюймов обычно дает преимущество. Между 400 и 450 л.с. это больше зависит от комбинации. Судя по твоему эт. и миль в час, этот Buick, вероятно, сейчас развивает около 420 л.с. Если вы используете крутые задние передачи и высокий гидротрансформатор в машине массой 3800 фунтов, вы, вероятно, зажужжаете этот маленький блок довольно высоко.Если предположить, что рабочий диапазон оборотов двигателя находится на уровне пикового крутящего момента двигателя или превышает его на протяжении всего пробега, то при 3-дюймовом выпуске выхлопа должно наблюдаться усиление.

Замена деталей 4l60 / Th700-R4 У меня есть трансмиссия 4L60 GM, но я могу найти только детали для TH700-R4. Означает ли это, что большинство деталей взаимозаменяемы? Если нет, то где мне найти запасные части большой емкости? Brandon TurnerPhoenix, AZ

Степень взаимозаменяемости зависит от того, какой у вас 4L60 или 4L60-E. 4L60 — это в основном такая же трансмиссия, как TH700-R4, и почти все детали взаимозаменяемы.Подержанные передачи 1982-1993 годов TH700-R4 / 4L60 можно определить по монтажу телевизионного кабеля в корпусе, регулятору и небольшому четырех- или пятиконтактному разъему для проводки (все клеммы могут не подключаться, в зависимости от приложение). Хотя эти трансмиссии имеют блокирующий преобразователь крутящего момента и датчик скорости транспортного средства (VSS), переключение передач по-прежнему осуществляется механическими или гидравлическими средствами управления, а в модернизированных приложениях их можно подключить для работы без компьютера.

Впервые представленный в 1993 году, 4L60-E полностью управляется компьютером, с электронными соленоидами, добавленными к гидроблоку.Его можно определить по отсутствию телевизионного кабеля или монтажных приспособлений для регулятора, большого (обычно 13-контактного) разъема (не все клеммы используются во всех приложениях) и (начиная с 1996 г.) состоящего из двух частей основного корпуса с отдельным колокол и надставка с шестью крепежными болтами (вместо четырех предыдущих).

Большинство внутренних жестких и вращающихся деталей 4L60-E взаимозаменяемы с теми, которые использовались в более ранних трансмиссиях TH700-R4 / 4L60. Фактически, чем позже модельный год трансмиссии, тем прочнее или лучше детали — поэтому многие жесткие детали 4L60-E (особенно из его поздно обновленной сестры 4L65-E) можно использовать для усиления более ранних трансмиссий TH700-R4 / 4L60.Тем не менее, гидроблок 4L60-E и связанные с ним электронные элементы управления уникальны и не взаимозаменяемы. TCI — это один из поставщиков усиленных деталей или комплектных трансмиссий TH700-R4, 4L60, 4L60-E или 4L65-E.

Длина толкателя в зависимости от подъема клапана У меня есть парень, который утверждает, что можно увеличить подъем клапана, установив более длинные толкатели. Он прав? Джон Джарвис Гелф, Онтарио, Канада

Может быть. Максимального подъема достигается, когда кончик коромысла развивает минимальный ход по кончику штока клапана во время открытия / закрытия выступа распределительного вала.Другими словами, установка клапанного механизма с правильной геометрией дает наибольший подъем. Но поскольку около 80 процентов двигателей, собранных непрофессионально, имеют толкатель, который слишком короткий для достижения оптимальной геометрии (в первую очередь потому, что у большинства горячих кулачков уменьшена базовая окружность, что позволяет их более толстым лопастям скользить через подшипники кулачка с фиксированным внутренним диаметром), ваш друг идет с шансы в пользу более длинных толкателей. Просто имейте в виду, что более длинные толкатели не являются самоцелью, а предназначены только для исправления существующей геометрической проблемы.Для типичных непрофессиональных двигателей дизайнер Comp Cams Билли Годболд говорит, что толкатель на 0,100 дюйма длиннее штатного, как правило, является улучшением.

Mopar 360 Cam Upgrade замедляет гонку CarI на Plymouth Duster 360 ’73. Двигатель имеет поршни на 0,030 больше Keith Black (номер по каталогу KB107), нулевую деку, степень сжатия 10,5: 1, головки Edelbrock, Edelbrock Torker II забор, двойной насос Holley производительностью 750 кубических футов в минуту (подача: 76/82), роликовые качалки Crane 1.6: 1, распределитель MSD и коробка -6AL, а также поддон Milodon на 7 литров и поддон для защиты от ветра.Я использую трансмиссию GER 727 и преобразователь на 4000 стойл. Сзади есть 9-дюймовый Ford с передачами 5,14: 1 и CalTrac. У меня есть регулируемые амортизаторы на всех четырех углах и шестицилиндровые торсионы спереди.

Изначально я использовал твердый плоский толкатель Comp Cams (PN 20-248-4), который имеет продолжительность 248 градусов при 0,050, подъеме 0,525 дюйма, центральной линии впуска 106 градусов и разделении лепестков 110 градусов. После недавнего ремонта из-за подшипника с вращающейся штангой я заменил кулачок PN 20-635-5, также сплошной плоский толкатель (продолжительность 252/262 градуса при 0.050, подъем 0,542 / 0,555 дюйма, осевая линия впуска 106 градусов, разделение лепестков 106 градусов).

С момента замены кулачка машина не работает так хорошо, как раньше. Время 60 футов меньше на 0,03-0,05 секунды, т. Д. отключается на 0,15-0,20 секунды, а скорость ловушки снижается на 3-5 миль в час. Перед восстановлением машина двигалась на восьмой миле со скоростью 7.20-7.30 со скоростью 92-94 миль в час. Лучшее, что я получил сейчас, — 7,40 при 92. Это кулачок просто слишком велик? Грег Олдхэм-Смитфилд, Северная Каролина

По сравнению с кулачком предыдущей серии Comp Magnum, впускной лепесток вашей новой кулачка Comp Drag Race имеет большую продолжительность при 0.Высота подъема 050 и 0,200 дюйма, рекламируется немного меньше, продолжительность подъема 0,020 дюйма, а общий подъем больше. Другими словами, новая гоночная камера имеет гораздо более агрессивный современный профиль. Правда, общий диапазон мощности может быть уже — вероятно, 4500–6500 об / мин, — но пики мощности должны быть выше; с правильным гидротрансформатором и задними передачами, нужно уйти и оставить старую помолу в пыли. И с его пиковым крутящим моментом примерно 4500 об / мин новый кулачок выглядит довольно хорошо согласованным с вашим преобразователем на 4000 оборотов, при условии, что он действительно останавливается на 4000.Так в чем проблема?

Во-первых, в отличие от более ориентированной на улицу серии Magnum от Comp, которые отшлифованы на 4 градуса вперед (осевая линия впуска 106 градусов на LDA 110 градусов), серия жестких гоночных гонок Comp имеет прямолинейную шлифовку (осевая линия впуска 106 градусов на 106-градусный LDA). Ваше время 60 футов указывает на то, что автомобиль не уезжает из-за дефицита крутящего момента. Вам нужно закрыть забор раньше, продвинув кулачок. Вставьте кулачок по оси впуска под углом 102 градуса (на 4 градуса впереди от земли).Проверьте положение кулачка, используя колесико для измерения степени и циферблатный индикатор. Если вы не подогнали кулачок во время его первоначальной установки, я готов поспорить, что в настоящее время он отстает даже от своих теоретических требований по осевой линии впуска на 106 градусов.

Далее, у нового кулачка продолжительность выпуска на 10 градусов больше, чем на стороне впуска. Первоначально он был разработан для производственных головок Mopar эпохи классических маслкаров, у которых на выхлопе поток составляет около 68 процентов от впуска. Отношение потока выхлопа / впуска новых головок Edelbrock составляет превосходные 73 процента, что требует всего лишь около 6 градусов дополнительной продолжительности выхлопа.Вы можете немного изменить эффективную продолжительность кулачка, чтобы отразить улучшения на стороне выпуска, слегка затянув зазор впускного клапана и ослабив зазор выпуска. Например, вместо значений горячего зазора 0,020 дюйма на впуске / 0,022 дюйма на выпуске, которые обычно указываются для этого кулачка, попробуйте использовать 0,018 дюйма на впуске / 0,024 дюйма на выпуске.

Алюминиевые радиаторы — Где продавать, цены, сорта, спецификации ISRI

Что такое алюминиевые радиаторы?

Радиаторы в основном передают тепло от охлаждающей жидкости к воздуху. Радиаторы обычно изготавливают из алюминия и меди. Основное различие между медными и алюминиевыми радиаторами заключается в том, что алюминиевые радиаторы имеют более широкие трубки для подачи охлаждающей жидкости. Кроме того, алюминиевые радиаторы дешевле и лучше устойчивы к повреждениям.Алюминиевые радиаторы обычно используются в холодильниках и автомобилях.

Спецификация ISRI

В соответствии с последним Циркуляром спецификаций лома 2017, выпущенным Институтом промышленности по переработке лома (ISRI), алюминиевые радиаторы могут быть включены в код ISRI «Tally».

Для получения полного списка технических характеристик лома, пожалуйста, Щелкните здесь

Алюминиевые радиаторы Цена

Алюминиевые радиаторы являются одной из категорий лома, получаемого в основном при утилизации транспортных средств.Алюминиевые радиаторы имеют сравнительно меньшую цену по сравнению с другими медными / алюминиевыми радиаторами, поскольку в них нет медных трубок.

В таблице ниже приведены экспортные цены на лом алюминиевого радиатора по состоянию на середину августа 2020 года.

Регион	Цена
Северная Америка, Восточное побережье США 0,31 доллара США за фунт
Средний Запад США	0 долларов США.30 за фунт
Китай	8,550 юаней за тонну
Западное побережье США	0,32 доллара США за фунт

Пожалуйста, посетите наш Scrap Раздел «Цены на алюминий» , чтобы узнать подробные экспортные цены на лом алюминия.

Актуальную информацию о ценах на алюминиевые радиаторы на различных складах металлолома можно найти в разделе Цены на складах металлолома .

Где мы можем продать алюминиевые радиаторы?

Лом алюминиевого радиатора может быть переработан за наличные деньги на любой свалке металлолома поблизости от вашего населенного пункта. Обратите внимание, что алюминиевые радиаторы на металлоломе стоит хороших денег. Вам просто нужно выбрать подходящую площадку для металлолома, которая предлагает лучшую цену за ваш лом.

Ниже приведены некоторые из складов металлолома в США, которые принимают алюминиевые радиаторы.

Vance Recycling, Сан-Антонио, Техас.
Newlon Matals, Inc., Кокомо, Индиана.
Aaromet Metal Recycling, Кливленд, Огайо.
B&B Metal Processing, Ньютон, Висконсин.

‘ Поиск складов металлолома ’ — лучший способ найти больше складов металлолома в вашем регионе.

Scrap Monster предоставляет базу данных, в которой перечислены все склады металлолома в US и Canada .

Есть ли у вас большое количество алюминиевых радиаторов?

В переработку обочины обычно не принимаются ломы алюминиевых радиаторов.Их могут принять гаражи и магазин автозапчастей. Однако рекомендуется продавать их на склады, специализирующиеся на таких продуктах. Склады металлолома часто имеют дело с массовыми потребностями в радиаторах из алюминиевого лома. Перед утилизацией алюминиевого радиатора убедитесь, что вы удалили всю охлаждающую жидкость.
