Как работает гидроуровень: как пользоваться при устройстве фундамента, выравнивание по горизонту

Содержание

Учимся правильно пользоваться пузырьковыми строительными уровнями

Пузырьковым уровнем называется измерительный инструмент, состоящий из колбы с водой, размещенной в корпусе. Без этого инструмента не обходится кладка кирпича, монтаж гипсокартона и даже монтаж полочки. Хотя этот прибор и считается строительным, но применяется он не только при строительстве, но и в быту, когда необходимо выровнять холодильник или стиральную машинку при их установке. Чтобы рассматриваемый инструмент был полезен в использовании, необходимо научиться и узнать, как пользоваться уровнем пузырьковым.

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.


Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

  • Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
  • Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
  • Три колбы на приборе нужны для того, чтобы выполнять более сложные работы.
    Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.


Это интересно! Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

  1. Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий. Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
  2. Какая длина прибора — зависит от того, где и что планируется выполнять инструментом. Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
  3. Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности. Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
  4. Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание. Если емкости шатаются или отпадают, то такие уровни лучше не покупать
  5. Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
  6. Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов. К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора
  7. Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента. Имеются такие рукоятки преимущественно на дорогих моделях инструментов


Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно! Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

  1. Расположить уровень на горизонтальной плоскости стены или любого основания
  2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
  3. Прочертить прямую линию карандашом
  4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке.
    При этом пузырек в колбе должен расположиться по центру

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.


Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

  1. Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
  2. Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
  3. Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

  1. Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
  2. Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
  3. Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька.
    При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.


Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

Как пользоваться уровнем строительным пузырьковым пошаговая инструкция

И только после того, как прибор будет предварительно проверен и при необходимости настроен, можно приступать к проведению измерительных работ.

Без выполнения вышеперечисленных действий проводимые измерения могут иметь большие погрешности, что недопустимо в строительстве. Теперь, когда прибор готов к работе, остается научиться, как пользоваться уровнем пузырьковым с тремя пузырьками или с одним.


На дешевых уровнях нет фрезерованной грани, что повышает погрешность измерений. На приборах средней ценовой категории и дорогих имеется фрезеровочная сторона — это прикладная платформа. Именно этой частью необходимо прикладывать измеритель к поверхности для получения соответствующих данных. На колбе имеются две риски, которые являются своего рода линейкой. Расположение пузырька или капельки между гранями рисок говорит о ровности плоскости. На более дорогих уровнях имеются 4 риски. Две из них жирные, а вторые нарисованы тонкими линиями. Тонкие риски нужны для выявления величины погрешности отклонения от горизонта.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.


Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.


Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.


Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

  1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
  2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
  3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность. Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов.

Публикации по теме

как пользоваться при устройстве фундамента, выравнивание по горизонту

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Содержание статьи

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента, необходимо воспользоваться водяным уровнем в следующем порядке:

  1. Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

    Один из вариантов крепления гидроуровня для отбивки фундамента.

  2. Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
  3. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают.
  4. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
  5. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

    Измерение разности высот углов фундамента.

  6. Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
  7. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента 20 мм
местные неровности поверхности, кроме опорных участков 5 мм
на стыке двух смежных участков 3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Как правильно пользоваться гидроуровнем

Гидроуровень – это простое приспособление для идеального измерения горизонтали двух точек удаленных друг от друга относительно поверхности земли. Гидроуровень незаменим для определения уровня различных поверхностей, которые расположены на большом расстояние. Чаще всего применяется в ремонтно-строительных работ. Состоит он из двух стеклянных или пластиковых колб, на которые нанесены деления, между собой они соединены гибким шлангом длиной от двух метров и до двадцати пяти, его вес составляет от пятисот грамм до одного килограмма. Это приспособление работает по закону гидростатики, который гласит, что в сообщающихся емкостях уровни жидкости всегда равны между собой.

Какие гидроуровни бывают?

Строительные уровни существуют нескольких типов:

  1. Гидроуровень или водяной уровень;
  2. Лазерный;
  3. Трубный;
  4. Пузырковый.

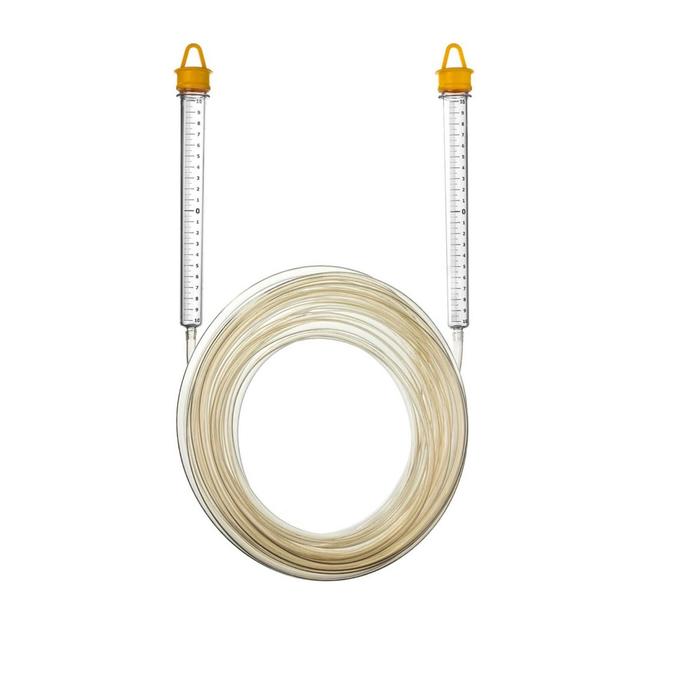

Как правило, гидроуровень из прозрачного эластичного шланга и двух резервуаров из пластмассы на его концах. Данный аппарат работает на принципе сосудов Паскаля сообщенных между собой. Инструмент применяется для монтажа подвесного потолка и стяжки, выравнивание полов, и качественной оклейки обоев. Он дает возможность выровнять предметы, которые располагаются за углом или в разных помещениях. Например, светильники или картины. То есть помогают перенести ту или иную отметку в горизонтальные плоскости на большое расстояние.

Колбы, которые идут с сантиметровой маркировкой между собой трубкой, после этого вся система наполняется той жидкостью, которая там располагается. Когда приспособление располагается в одной плоскости относительно поверхности земли, в резервуарах уровень воды абсолютно одинаковый. Довольно части эти колбы профессионалы снимают на ненадобностью. Поэтому по сути гидроуровнем можно считать любой прозрачный шлаг. Значительно упрощает процесс работы с этим прибором, большой диаметр трубки. Оптимальная величина диаметра это десять-двенадцать миллиметров, а при необходимости длина может варьироваться от трех метров до тридцати.

Некоторые модели инструменты имеют резиновые ползунки под колбы. Для того чтобы значительно облегчить работу новичкам, с его помощью отмечают уровень жидкостей в приспособлении.

Описание гидроуровня

Гидроуровень. Применение приспособления настолько же простое, как и само его устройство. Водой комнатной температуры наполняют шланг. Путем соизмерения жидкости в двух резервуарах проверяют точность работы аппарата. Для точной отметки требуемой высоты на объекте, одну колбу следует держать на месте, а вторую перемещать по пространству. Когда сравнивается уровень жидкости, делают контрольные отметки.

Лазерный уровень способен обеспечить луч до ста метров, но такой прибор стоит не одну тысячу долларов. При крупном строительстве актуально его применение.

Пузырьковый уровень – это прямой конус в пятнадцать-двести сантиметров с колбами с водой. Данный прибор используют для того чтобы определить отклонения в вертикальных и горизонтальных плоскостях. Угол наклона приспособления относительно поверхности земли определяется по положению пузырька.

Трубный уровень – обладает небольшим размером, но имеет аналогичный принцип работы. Он оснащен специальными креплениями для удобства.

В отличие от всех описанных приборов, гидроуровень дает возможность работать на большом расстоянии с неровными поверхностями.

Еще существует гидроуровень электронный – он преобразовывает угловую скорость и наклон в электрический сигнал.

Недостатки и преимущества строительного гидроуровня

Уровень водяной считается простейшим прибором, который практически незаменим при капитальном ремонте квартиры или дома.

Гидроуровень обладает рядом преимуществ, таких как:

  1. Низкая стоимость готового инструмента гидроуровня;
  2. Легкость в применении;
  3. За счет гибкости шланга работа в труднодоступных местах. Удобность использования в абсолютно разных углах зданий, где может отсутствовать прямая видимость необходимого объекта;
  4. Идеальное выравнивание предметов, которые располагаются друг от друга на большом расстоянии;
  5. Возможность работы за границами помещения;
  6. Инструмент не требователен в хранении и применении. Его можно уронить, или наступить на него, это ни как не повлияет на точность его работы.

Также строительный гидроуровень обладает своими недостатками, такими как:

  1. Необходимость работы в паре, при работе с лазерным уровнем, справляется один;
  2. Сложная заправка водой длинных шлангов;
  3. Работа только при температуре выше нуля;
  4. Регулярная замена жидкости;
  5. Полная изоляция инструмента на два метра от любых горячих и отопительных элементов;
  6. Осуществление работы исключительно в горизонтальной плоскости, для того чтобы выровнять вертикальные поверхности он не подойдет.

Правильная подготовка к работе с гидроуровнем

Для работы с гидроуровнем требуются следующие инструменты:

  • Водяной уровень;
  • Лейка, ковш, емкость для жидкости;
  • Воронка;
  • Карандаш заточенный;
  • Рулетка и линейка;
  • Скотч;
  • Краситель для жидкости, на ваше усмотрение;
  • Помощник.

Прежде чем начать работать с гидроуровнем, его рекомендуется тщательно промыть мыльным раствором, чтобы загрязнения не повлияли на точность работы приспособления. После, шланг аккуратно наполняют водой.

Способ первый:

  1. Шланг прибора тщательно расправляют, так чтобы не было ни одного залома;
  2. Набирают любую емкость чистой водой, это может быть банка, бутылка или ведро;
  3. Размещают его на возвышенности;
  4. Один конец водяного уровня помещают на дно емкости с жидкостью;
  5. Жидкость протягивают через второе отверстие шланга.

Способ второй:

  1. Один конец с колбой опускают максимально низко к земле;
  2. В отверстие второго конца вставляют воронку;
  3. Равномерно ковшом наливают в гидроуровень чистую воду.

Наполнять водяной уровень также можно сразу из под крана. Но при таком способе в шланг с водой проникают пузырьки с воздухом. И довольно сложно правильно отрегулировать поток воды, для того чтобы от них избавиться. Есть такие мастера которые используют кипяченую воду для того чтобы наполнить шланг уровня. Потому что в кипяченой воде содержится намного меньше кислорода. Еще жидкость можно красить марганцовкой и пищевым красителем. Для того чтобы максимально упростить визуальную работу. Емкости прикладывают друг к другу и добиваются идеального совпадения уровня воды. При помощи специального фиксатора отмечают данное значение. Это и есть нулевой уровень, когда емкость будет находиться в одной горизонтали с поверхностью земли. После того как прибор заполнен водой, закрепляют колбы и перекрывают краны на них.

Как правильно использовать гидроуровень

В основе работы строительного приспособления лежит главный принцип взаимодействия сосудов сообщенных между собой. При идеальном совпадении уровня воды в каждой из колб предметы расположены относительно поверхности земли на одинаковой высоте. Использование строительного водяного уровня требует участие двух людей. Каждый будет управлять одной из колб. Вместе они осуществляют параллельные слаженные действия:

  • Колбу держат на требуемом уровне возле одного из объектов.
  • На поверхности делают отметку карандашом. Фиксируют идеальный показатель жидкости гидроуровня. И остаются в неподвижном положении.
  • Вторую колбу должен взять помощник и переместиться к следующей требуемой точки.
  • Обязательно смотрят за тем, чтобы не было перегибов шлангов.
  • Карандашом делают отметку.
  • Для того чтобы сделать третью точку, необходимо одну колбу гидроуровня перенести к сделанной, а вторую колбу к планируемому месту новой отметки.
  • Далее действуют по уже описанной схеме.
  • Опорными точками называют те, которые отмечают. С помощью линейки их соединяют в единую прямую.
  • Проводят перпендикулярные прямые линии вверх или вниз на требуемую величину. Для этого используют линейку и рулетку. Таким же образом соединяют их конечные метки.
  • Для выравнивания всех предметов в помещениях достаточно использование одного уровня.
  • Гидроуровень при работе обязательно прикладывается к поверхностям только в вертикальном виде.

Если вы планируете работать в одиночку, то рекомендуется приделать крепление к одной из колб, например как крюк. Или попробуйте примотать к реки конец шланга. После следует тщательно зафиксировать край уровня винтами или скотчем к заданному месту.

Как изготовить гидроуровень самостоятельно

Значение водяного уровня точны, при этом его можно с легкостью изготовить из некоторых подручных материалов. Для того чтобы своими руками изготовить строительный водяной уровень потребуется:

  1. Прозрачная эластичная трубка или тонкий шланг диаметром в восемь-десять миллиметров;
  2. Два одноразовых медицинских шприца на пять кубиков;
  3. Нож острый канцелярский;
  4. Емкость для воды;
  5. Мыльный теплый раствор;
  6. Фломастер или маркер яркий.

Длина шланга подбирается исходя из общей площади помещений, в которых будут осуществляться работы. Чаще всего шланга длиной в шесть-десять метров более чем достаточно. При диаметре трубки в полтора сантиметра уменьшается проблема образования различных воздушных пузырьков.

Инструкция по правильной сборке гидроуровня

  1. Шланг тщательно пропускают через теплый мыльный раствор, для того чтобы полностью удалить различные остатки производственного масла и любых других загрязнений;
  2. Иглы со шприцов выкидывают и достают поршни;
  3. Конусы под иглы обрезают острым канцелярским ножом;
  4. Отверстие шприца расширяют до диаметра самого шланга;
  5. Стороной для установки иглы шприцы вставляют в шланг гидроуровня;
  6. Таким же аналогичным способом можно изготовить водяной уровень без колб. Так как они очень часто слетают и становятся главными причинами образования пузырей воздуха;
  7. На концах шланга для такого приспособления делают сантиметровую разметку ярким маркером. Если трубка не прозрачная, на ее концах закрепляют дополнительные стеклянные или пластмассовые отрезки.
  8. Для того чтобы гидроуровень работал правильно, рекомендуется из полости его шланга аккуратно выпустить все пузырьки:

Полезные советы при работе с водяным уровнем

  • Систему наполняют водой;
  • Концы шланга задирают вверх;
  • Определяют середину шланга гидроуровня. Надавливают на нее ногой.
  • Пузырьки вместе с жидкостью поднимаются на определенный уровень. То место, до которого они поднялись, придавливают, и так продолжают до тех пор, пока все пузырьки кислорода не выйдут наружу.
  • Соединить быстро отметки с легкостью поможет нитка. Для этого ее по всей длине натирают грифелем или мелом и натягивают межу всеми точками маркировки. Оттягивают ее посередине на один сантиметр и опускают. Щелчком нитка оставить прямой и ровный след.
  • Гидроуровень рекомендуется заправлять только отстоянной и чистой водой. Потому что она содержит меньше воздуха.
  • Для того чтобы гидроуровень работал при минусовой температуре, следует использовать незамерзающую жидкость для мытья автомобилей.
  • После работы всегда сливают воду. Она может скиснуть, так как склона к цветению.
  • Для того чтобы сохранить жидкость в нее рекомендуется добавить водку или спирт.
  • Для того чтобы проверить точность показаний гидроуровня, концы шланга соединяют. Уровень жидкости в обеих колбах должен быть абсолютно одинаковым. Если он начинает разниться, значит, в полости шланга остался воздух или он перегнулся.
  • Для более точных отметок рекомендуется использовать хорошо заточенный простой карандаш.
  • Во время работы строго запрещено перегибать гидроуровень. Переносить его следует только в открытом положении, во избежание разрывов.
  • Гидроуровень необходимо хранить в защищенном от прямых солнечных лучей месте, для того чтобы избежать помутнения его материалов.

Гидроуровень: устройство, принцип использования | Строй Советы

Оглавление:
Гидроуровень: как устроен и как работает
Работа с гидроуровнем: особенности использования
Как «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

  1. Создаем плоскость подвесного потолка или стяжки пола. Такая разметка производится следующим образом. Для начала берем рулетку и находим середину высоты стены. Это довольно условная точка, которая, по большому счету, может располагаться где угодно над уровнем пола в помещении. Просто удобнее ее делать по центру стены – впоследствии этот маяк можно применять и для других построений. Это всего лишь маяк, который послужит начальной точкой отсчета для геометрических построений и не более. Теперь берем гидроуровень и устанавливаем один его конец напротив метки, а второй в любом углу помещения – задача в том, чтобы опуская шланг выше или ниже, добиться положения жидкости в шланге четко напротив установленной вами метки. Как только это произойдет, тот человек, который держит второй конец уровня, должен сделать соответствующую отметку на стене в углу. Точно таким же способом, беря за исходную точку самую первую метку, переносим ее во все остальные углы помещения без исключения (как на внутренние, так и на наружные). Причем следует учесть, что перенос должен производиться исключительно из одного и того же места – мало того, переносить метки необходимо на две стены, образующие угол. Ну а дальше все просто – вооружаемся отбивочным шнуром (нитка с синькой) и, растягивая ее между метками, прорисовываем по всему периметру комнаты основополагающую плоскость в помещении. Теперь, имея эту линию, в любой момент можно перенести ее с помощью рулетки выше или ниже. Если нужен монтаж подвесного потолка – перенесли эту плоскость рулеткой под потолок. Если речь идет о монтаже стяжки пола или дощатого настила, соответственно, опустили плоскость вниз на нужный уровень.

    Как пользоваться гидроуровнем фото

  2. Разметка плоскости для обшивки стен гипсокартоном. Естественно, эту работу проще сделать длинным реечным уровнем – если он качественный и не обманывает сильно, то проблем нет. Но если такой длинной палки-мерялки нет под рукой или ее точность вызывает сомнения, то придется воспользоваться знаниями геометрии и получить нужные вертикали путем бесхитростных построений. По сути, отталкиваясь от ранее проведенной горизонтали, нужно будет построить треугольник с углом 90 градусов. Способов, как это сделать, достаточно много. Самый простой из них – это воспользоваться обычным строительным уголком. Как вариант, если, конечно, имеется под рукой кафельная плитка, то можно использовать ее – в этом случае может быть незначительная погрешность. Самый оптимальный вариант в такой ситуации все же это геометрическое построение. От угла отмечаем расстояние, на которое вы планируете отодвинуть каркас гипсокартона. От этой точки отступаем произвольное расстояние (оптимально 0,5м). Теперь делаем из профиля элементарный циркуль – отрезок профиля с двумя отверстиями, расстояние между которыми равно 0,5м и, взяв за центр первую от угла точку, чертим половину окружности (вторую половину круга вам не даст начертить угол). Теперь берем рулетку и, приставив ее начало ко второй точке на горизонтальной линии, находим место пересечения деления рулетки 0,5м с радиусом окружности – таким способом мы получаем вторую точку вертикальной прямой. Проведя через нее и центр окружности линию, мы получаем четкую вертикаль. Точно такие же построения производим и на другой стене – после чего соединяем две вертикали по полу и потолку и получаем плоскость гипсокартонной стены.

    Работа с гидроуровнем фото

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

  1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
  2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Автор статьи Александр Куликов

Как пользоваться водяным уровнем: устройство и преимущество, принцип действия

Строительный гидроуровень – прибор для разметки на горизонтальной поверхности. Хотя по своему строению устройство элементарное, но является самым точным строительным инструментом для измерений. Погрешность в расчетах возможна исключительно из-за человеческого фактора. Благодаря своей многофункциональности прибор очень востребован при строительных работах.

Водный уровень состоит из двух колб со шкалой и прозрачной, гибкой трубки, ее размеры могут быть разными. Для наполнения подходит любая жидкость. Такая простая конструкция обеспечивает абсолютно точные показатели на горизонтальной плоскости. Это устройство достаточно старое, но не потеряло свою актуальность даже в наши дни. Сфера его применения очень широкая:

  • выкладка кирпичей и блоков;
  • формирование углов фундамента;
  • заливание стяжки;
  • установление окон;
  • разравнивание потолков или сборка подвесных.

Это водяное устройство помогает сделать разметки на одинаковой высоте даже в разных помещениях. Чтобы еще упростить работу с таким уровнем, стоит задействовать шланги, имеющие большой диаметр. В них жидкость легче проходит. Длина трубки может изменяться от 3 до 40 метров, диаметр отверстия начинается от 7 мм, а общий вес инструмента – до 1 кг.

Данным прибором могут пользоваться как мастера, так и начинающие строители, ведь работа с ним не требует особых навыков.

Устройство данного вида уровня основано на законе Паскаля об уровне жидкости в сообщающихся сосудах. Используют устройство только для разметки на горизонтальных поверхностях.

Из-за определенной конструкции при применении гидроуровня необходимо двое людей, хотя, в принципе, можно работать и в одиночку, но это более сложно.

Первую емкость нужно держать на нужном уровне, сделать карандашом или маркером отметку и зафиксировать показатель устройством, держа его неподвижно, можно прикрепить скотчем. Вторую колбу необходимо переместить ко второй точке, при этом нужно следить, чтобы не было перегиба трубки, и отрегулировать нужный уровень.

При совмещении обоих уровней вымериваемые участки располагаются в одинаковом горизонтальном положении. В качестве вспомогательных материалов для работы с жидким уровнем также нужны: скотч, маркер, рулетка, емкость и краситель для воды.

Чтобы получить более точные замеры, стоит перед работой промыть инструмент теплым мыльным раствором от возможной грязи и затем хорошо ополоснуть водой.

Заправить жидкий уровень можно двумя способами, при использовании первого нужно:

  • хорошо выпрямить шланг;
  • в ведро налить жидкость и поставить на любое возвышение;
  • один конец трубки опустить на дно емкости с водой;
  • через противоположное отверстие подтянуть жидкость.

Второй способ заключается в том, что одну часть вместе с колбой опускают на землю, а в другое отверстие с помощью воронки вливают жидкость. Таким же способом можно в инструмент залить воду из-под крана, хотя при таком варианте в трубку попадает довольно много пузырьков воздуха, которые снижают точность показателей.

Стоит знать, что в кипяченой и отстоянной воде воздушных пузырей гораздо меньше, поэтому специалисты рекомендуют использовать именно ее для заправки инструмента. Чтобы избавиться от пузырьков воздуха, можно пальцами постучать по трубке, так они начнут двигаться вверх.

Также шланг в месте появления пузырей зажимают пальцами, и проводя ими вдоль трубки, прогоняют воздух вверх.

Основные принципы работы гидроуровня:

  • подходит для работы вдвоем;
  • используется только при горизонтальных измерениях;
  • не используют при температуре ниже 0°С при заполнении водой;
  • точность показателей зависит от наполнения трубки.

Использовать воду в инструменте при низких температурах не имеет смысла, она замерзает. Поэтому в холодное время необходимо заливать антифриз или тормозную жидкость, можно также в воду добавлять спирт или соль. Кроме того, ватерпас идеально подходит в качестве рабочего инструмента каменщика, ведь позволяет:

  • выполнять работы на улице;
  • делать замеры с разных углов;
  • измерять в малодоступных местах;
  • проводить работы по выравниванию точек, располагающихся друг от друга на некотором расстоянии.

Как любой инструмент, жидкий уровень обладает своими плюсами и минусами. Основные достоинствам этого устройства:

  • демократичная цена;
  • простота в применении;
  • возможность работы с ним даже непрофессионалу;
  • гибкость и достаточная длина трубки, что дает возможность измерения в труднодоступных местах;
  • легкость и компактность в хранении;
  • точность показателей.

К немногочисленным недостаткам данного инструмента можно причислить следующие:

  • неудобство применения в небольших помещениях из-за длины шланга;
  • применение только на горизонтальных поверхностях;
  • необходимость работы вдвоем;
  • нельзя использовать при температуре ниже 0°С с применением воды, а также вблизи отопительных приборов;
  • заправка жидкости при каждом новом измерении.

Чтобы жидкость была более заметная, можно ее окрасить, это послужит визуальным облегчением в процессе работы.

По завершении работ с уровнем воду обязательно сливают, чтобы на стенках не образовывался налет. Хранят инструмент в недоступном для солнечного света месте.

Целесообразно шланг намотать на бобину и так содержать, он не будет подвергаться заломам и трещинам.

Старая трубка, имеющая изгибы, будет допускать погрешность в показателях, поэтому в данных обстоятельствах уместно будет приобрести новый или сделать его самостоятельно из шланга и двух шприцев большого объема.

На строительном рынке гидравлический водный уровень представлен в довольно широком ассортименте.

  • Модель «Зубр» является довольно распространенной среди этого многообразия. Данное устройство состоит из полимерного шланга, длина которого может варьироваться от 5 до 25 м, и двух прозрачных колб.
  • Stayer часто используют при укладке кирпичей, монтаже блоков и конструкций. Шланг произведен из поливинилхлоридного материала, что делает его стойким к воздействиям щелочной или влажной среды, бензина и минеральных масел. Конструкция прибора устроена так, что его можно хранить, не сливая воду.
  • Topex изготовлен также из прочного ПВХ. Используют модель при разнообразных отделочных и прочих строительных работах. Размер трубки может быть разный.
  • «Сибртех» имеет пластмассовые крепкие колбы и гибкий шланг. Отличается многофункциональностью и простотой в работе.
  • «Барс» обладает колбами удлиненной формы, которые имеют рельефное графление. Отличается наличием подвеса, что позволяет использовать инструмент в одиночку.

Выбирая модель водного уровня, в первую очередь необходимо тут же проверить его на точность измерений, ведь это является его главной задачей. Также стоит осмотреть шланг на наличие заломов или трещин.

О том, как пользоваться строительным гидроуровнем, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/stroitelnyj-uroven/stroitelnyj-gidro/

Как пользоваться гидроуровнем — инструкция по применению для начинающих

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать.

Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами.

Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности.

Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

  • Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Фото советы как пользоваться гидроуровнем

  1. Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: https://instrumentgid.ru/kak-polzovatsya-gidrourovnem/

Гидроуровень – принцип работы и правила пользования

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Источник: https://noow.ru/instrumenty/gidrouroven.html

Как использовать водяной уровень

07.12.2017

Во время ремонтных или строительных работ часто возникает необходимость проверки горизонтального уровня какой-либо поверхности. Сегодня существуют измерительные инструменты, позволяющие сделать точную разметку с минимумом отклонений.

Но, чтобы не тратить деньги, например, на лазерный уровень или нивелир, можно воспользоваться более простым инструментом – гидроуровнем или как его называют строители – ватерпасом.

О том, как воспользоваться водяным уровнем для точной разметки, будет изложено далее.

Преимущества гидроуровня

Водяной уровень состоит из эластичного прозрачного шланга, который соединяет два пластиковых резервуара с водой.

Его используют для устройства стяжки потолка или пола, выравнивания стен, разметки высоты горизонта пола и потолка, других работ по ремонту или строительству.

Его отличительной особенностью от других видов уровней является возможность выравнивать предметы, которые находятся в разных комнатах.

Среди преимуществ гидроуровня отмечают:

  • простота использования;
  • дешевая цена;
  • возможность использования для труднодоступных мест за счет гибкости шланга, например, с различных углов здания;
  • выравнивание по одному уровню предметов, которые находятся на значительном отдалении друг от друга;
  • возможность эксплуатации за пределами помещения;
  • неприхотливость в использовании;
  • нетребовательность к специальным условиям хранения.

Это простой инструмент, который никогда не выйдет из строя, потому что в нем нечему ломаться.

Однако, у водяного уровня имеются свои недостатки:

  • для работы с этим инструментом нужны два человека, в то время как с другими видами этих измерителей достаточно одного;
  • длинные шланги трудно заполнять водой;
  • сложности в работе при низких температурах;
  • необходимость регулярной смены жидкости;
  • длительное время уравновешивания жидкости в трубке;
  • прибор нельзя использовать вблизи отопительных приборов и нагретых поверхностей.

Кроме того, водяной уровень не предназначен для выравнивания вертикальных поверхностей, а только для горизонтальных.

Принцип работы

Как отмечалось выше, прибор представляет собой гибкий шланг (трубку) и двух колб с нанесенной шкалой. Длина трубки может варьироваться от 3 до 40 метров.

Работа инструмента основана на законе Паскаля о сообщающихся сосудах, в соответствии с которым, внутри колб, под действием атмосферного давления, уровни однородной жидкости равны.

Вместо колб можно использовать два конца трубки. Уровень определяют относительно положения горизонта.

Правильность показаний зависит от качественного наполнения шланга, а также условий эксплуатации – температура воздуха должна быть выше 0 градусов.

Как сделать самостоятельно

Ватерпас можно найти в любом строительном магазине и приобрести по низкой стоимости. Если нет времени на поиски инструмента, можно изготовить его самостоятельно. Этапы изготовления ватерпаса:

  • Для гидроуровня нужен прозрачный (силиконовый) шланг или трубка, а также маркер для разметки шкалы или нанесения цифровых отметок. Опытные мастера советуют использовать шланг с толстыми стенками – 1,2-1,5 см. Такой выбор объясняется тем, что он не будет перегибаться, обеспечивая свободное движение жидкости. Трубки с тонкими стенками неудобны для использования: жидкость внутри перетекает медленно, ее уровень видно не отчетливо. Длина шланга зависит от габаритов помещения: потолка, пола, фундамента и прочих.
  • В качестве колб можно использовать одноразовые шприцы, подходящие по диаметру к трубке. С ним срезают конусы, соединяя с краями трубки. Шприцы удобны тем, что на них уже имеется готовая разметка с делениями. Поршни от шприцов можно использовать в качестве пробок во время переноса гидроуровня с одного места на другое.
  • Можно не пользоваться колбами, а просто сделать разметку маркером на обоих концах шланга. Если он сделан из непрозрачного материала, на этих участках следует закрепить прозрачные отрезки из пластмассы или стекла.
  • Трубку наполняют водой. Для удобства жидкость можно подкрасить марганцовкой или другим красителем.
  • По мере заполнения трубки водой, нужно выпускать все возникающие пузырьки воздуха. Это можно сделать, встряхнув шланг по всей длине два-три раза.

Качественные показания будут при использовании кипяченой, фильтрованной воды.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

  • На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
  • Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
  • Во время работы нельзя перегибать или наступать на трубку.
  • Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
  • После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

  • На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
  • Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
  • На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
  • К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
  • Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
  • Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Ватерпас поможет упростить строительный процесс и повлиять на качество работ. Изготовить самостоятельно этот инструмент не составляет труда, а, чтобы пользоваться им, не нужны специальные навыки или знания. Если вам доводилось изготавливать подобный инструмент, можете поделиться своим опытом в х ниже.

Как использовать водяной уровень Ссылка на основную публикацию

Источник: https://zaborvse.ru/instrumenty/kak-polzovatsya-vodyanym-urovnem

Как пользоваться гидроуровнем при выравнивании пола. Гидроуровень в строительстве. Виды и применение гидроуровня Как работает водяной уровень

Как обеспечить максимально точную горизонтальную разметку в процессе строительства? Как свести к минимуму любые отклонения по горизонтали? Вопреки распространенному мнению, для этой цели совершенно необязательно покупать сложные дорогостоящие приборы. Достаточно воспользоваться водяным уровнем, который позволяет добиться практически абсолютной точности.

Ватерпас – это не только простой, но и весьма надежный инструмент. Его можно купить в любом строительном магазине или гипермаркете по доступной стоимости или даже сделать собственными руками.

Если вы выбрали именно второй способ, просто возьмите прочный силиконовый шланг и наполните его водой или какой-либо в меру вязкой жидкостью.

Для расширения функциональности можно с помощью маркера нанести на поверхность изделия специальные метки, а также подкрасить воду, чтобы лучше видеть показания устройства.

  • ни в коем случае не заливайте в шланг воду из крана. Лучше всего использовать дистиллированную или кипяченую жидкость. Так вам будет проще избавиться от пузырьков, отрицательно влияющих на точность измерений;
  • избегайте перегибов шланга или попадания в него воздуха;
  • пользуясь самодельным уровнем, не наступайте на него;
  • после выполнения всех необходимых работ сливайте воду, так как в течение нескольких дней она зацветает и приобретает неприятный запах.

Из нашего видео вы сможете более подробно узнать о том, как удалить из шланга пузырьки воздуха и выполнить разметку пола, стен и потолка с помощью собственноручно изготовленного прибора. Здесь же мы приведем краткую пошаговую инструкцию, которая поможет научиться правильно пользоваться уровнем.

Осуществляем разметку с использованием водяного уровня

Для начала необходимо заполнить шланг водой и убедиться в полном отсутствии воздуха. Просто совместите оба конца шланга – если уровень воды в них одинаков, то можно смело пользоваться ватерпасом для выполнения разметки. Для этой цели вам потребуется выполнить следующие действия:

  • добавить в воду какой-либо краситель;
  • совместить уровни высот на обоих концах шланга и провести горизонтальную линию, которая станет исходной точкой вашей будущей разметки;
  • приложить один из концов ватерпаса к полученной отметке и прикрепить его посредством металлического фиксатора или обычного скотча. Идеальный вариант – воспользоваться помощью напарника, который будет удерживать шланг на одном и том же уровне;
  • второй конец нашего прибора переносим к другому краю стены и тщательно выравниваем его таким образом, чтобы уровень воды на противоположной стороне совпадал с исходной горизонтальной линией;
  • наносим вторую отметку;
  • используя специально окрашенную нить, соединяем обе отметки идеально ровной горизонтальной линией.

Точно таким же образом разметка выполняется по всему периметру помещения и переносится в другие комнаты. Достаточно просто ориентироваться на первую исходную точку, и вы будете полностью уверены в отсутствии даже минимальных отклонений. При необходимости вы можете также наносить любое количество промежуточных отметок, которые помогут выполнить качественную горизонтальную разметку.

Очень важно устанавливать первую исходную точку точно на уровне глаз. В противном случае измерения могут оказаться пусть очень незначительно, но все же неточными.

Водяной уровень – надежный и недорогой инструмент для нанесения разметки

  • низкая стоимость. Все что вам потребуется купить – это силиконовый шланг, который обходится недорого;
  • простота в изготовлении устройства. Единственным требованием к этому процессу является тщательное удаление пузырьков воздуха из шланга, так как они могут негативно повлиять на правильность разметки;
  • при использовании красителя вы сможете легко различить уровень воды в шланге даже при плохом освещении в помещении, благодаря чему не придется выполнять никаких дополнительных работ.

Прекрасная альтернатива гидроуровня — лазерный уровень — goo.gl/RkmMuNКак пользоваться гидроуровнем!В наш век, когда при строительстве мы используем новейшие технические приспособления, такие как лазерный уровень, старые проверенные инструменты уходят в кромешную тень! Всё меньше простых людей умеет, да и хочет знать, как устроенны строительный отвес, гидроуровень и угольник… Так нельзя — это не правильно! И канал «Парни из Камня» не хочет забывать наработки наших предшественников в строительстве… Яркое видео №97 — «Как пользоваться гидроуровнем»!Гидроуровень с виду простенький гибкий шланг и не более того, если Вы, конечно, не знакомы с трудами Паскаля. Правильно, закон сообщающихся сосудов в действии! При таких знаниях шланг (гидроуровень) легко превращается в очный инструмент для нахождения горизонта! При строительстве фундамента на открытом пространстве — лазерный уровень бесполезен, при севших батарейках — работать с лазером не выйдет… А работа наша не должна стоять!

Смотрите видео №97 «Как пользоваться гидроуровнем», не забывайте наставления масонов!

Инстаграм — молодой портал, но там сгодятся фоты о работе с гидроуровнем — instagram.com/guysstoneЙоу, для Вас и только Вас, видео о том, как при заливке фундамента правильно пользоваться гидпроуровнем — youtube.com/channel/UC5wB9-FFt2hmPmRq5ge…

Источник: https://adexa48.ru/kak-polzovatsya-gidrourovnem-pri-vyravnivanii-pola-gidrouroven-v.html

Как пользоваться водяным уровнем: настройки простейшего водяного уровня, как правильно пользоваться жидким уровнем при строительстве фундамента

При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень.

При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно. Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров.

Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать.

Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

 Настройка водяного уровня

В устройство-шланг по определению нужно залить жидкость, то есть воду, которую необходимо подкрасить для лучшей видимости. Диаметр трубки должен быть около 12-15 мм. Свисание одного края по стене – не менее 1 метра, перпендикулярно полу. Никаких перекручиваний у шланга быть не должно.

Подкрашенную воду налить в ведро и поставить на возвышенность, около 2 метров, это похоже на действие «слить бензин из бака». Вода непосредственно из крана не подойдет, т.к. там могут быть пузырьки, мешающие производить замер. Один край шланга опустить в ведро, через второй – потянуть воду, чтобы она в него потекла.

После этого – нужно вынуть концы шланга и взять его в руки в виде буквы U. От верхнего края должен быть отступ около 15 см, т.е. лишнюю воду необходимо слить.

После проведения настройки простейшего водяного уровня также следует сделать проверку трубки на наличие пузырьков: ненужный воздух удаляется путем складывания шланга пополам концами вверх и легкого постукивания по конструкции.

Как пользоваться водяным уровнем

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке.

При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки.

Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

Пол

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка.  Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Окна

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

  1. Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска.  Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
  2. Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
  3. Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
  4. Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
  5. С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
  6. Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
  7. Таким же способом определяется уровень всех остальных углов фундамента.

После проведения всех измерений необходимо сопоставить параметры с допустимыми величинами отклонений. Эти данные можно найти в пособиях к СНИП.

Сложности использования

Кроме неоспоримых преимуществ гидравлического уровня выделяются и его недостатки вкупе со сложностями:

  • работать приходится только в горизонтальной оси, для выравнивания вертикали прибор не приспособлен
  • нужен напарник – одному измерять намного сложнее и дольше
  • длинные трубки сложнее наполнять
  • работа с отрицательными температурами требует незамерзающей жидкости

Таким образом, основное, что нужно иметь в виду: скорость выравнивания воды зависит от длины и толщины трубки. Используя принцип сообщающихся сосудов, можно изготовить измерительный прибор своими руками.

Пользоваться жидким уровнем лучше с оптимальными параметрами. Несмотря на некоторые неудобства, водяной уровень практичен, точен и незаменим.

Мастера своего дела уже давно оценили возможности, которые дает этот простой, но эффективный, а главное – бюджетный инструмент.

Источник: https://TehnoPanorama.ru/instrumenty/kak-polzovatsya-vodyanym-urovnem.html

Как пользоваться гидроуровнем при строительстве фундамента

Как правильно пользоваться гидроуровнем при заливке фундамента?

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь. Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

1 Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им.

Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал.

Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Обратите внимание

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами.

А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы.

А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

2 Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте.

Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий.

Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку.

Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений.

Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Важно

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы.

Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно.

После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить.

Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник.

Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется.

Совет

Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении.

Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

3 Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены.

Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения.

Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

4 Как сделать водяной уровень своими руками?

Нужно отметить, что, в принципе, водяные уровни стоят относительно недорого, и дефицитом не являются, однако, многие мастеровые люди при упоминании любого инструмента, который можно самостоятельно сделать или усовершенствовать, с удовольствием за это берутся. Так вот, с ватерпасами именно эта история. Ответ на вопрос: «Как сделать гидроуровень своими руками?», звучит следующим образом: «Просто!».

Как сделать водяной уровень — пошаговая схема

Шаг 1: Покупаем прозрачный шланг

Итак, во-первых, вам понадобится прозрачный шланг, не узкий, но и не широкий: не менее 5 мм в диаметре, но не более 2 см. Прогоните по нему туда-сюда теплый мыльный раствор, так вы обезопасите себя и свой инструмент от маслянистой основы внутри.

Шаг 2: Шприцы соединим со шлангом

Еще вам совсем не помешают два одинаковых одноразовых пластиковых медицинских шприца для инъекций, подходящих по размеру к шлангу. Иглы нам не понадобятся, а вот поршни отложим на время. Конусики на конце шприцов срезаем так, чтобы можно было соединить их с концами шланга – так получим боковые колбы ватерпаса, причем уже с делениями, по которым будем смотреть уровень.

Шаг 3: Заливаем воду – работаем!

Не спеша, заливаем воду в ватерпас, выпускаем пузырьки воздуха, наступая на середину шланга и поднимая свободный его край вверх. Приступая к работе, поршни шприцев будем использовать, как пробки, на время переноса системы с места на место.

При желании можем сделать гидроуровень с резервуаром. Для этого один из концов шланга нам нужно соединить с какой-нибудь емкостью, которая, кстати, и заменит одного из помощников при выставлении отметок – мы поставим её на стремянку.

Такой ёмкостью вполне может служить пластиковое ведро, в котором нужно будет проделать отверстие, вмонтировать в него небольшой штуцер (прокладки и герметик помогут сделать соединение идеальным), насадив затем туда шланг.

Процесс заполнения системы водой от этого тоже упростится.

Как правильно сделать фундамент по уровню: столбчатый и ленточный вариант

  • Подготовительные работы
  • Как выравнивать столбчатый фундамент?
  • Возведение и выравнивание ленточного фундамента

Как сделать фундамент по уровню? Этот вопрос волнует многих людей, у кого поверхность фундамента не является идеально ровной. Всем известно, что для построения хорошего дома необходим качественный и надежный фундамент. Современные требования к данному фактору довольно жестки.

Рисунок 1. Схема устройства заглубленного ленточного фундамента.

Подготовительные работы

Возведение фундамента начинается с планировки территории. Определенная технология выбирается в зависимости от уровня почвенных вод и типа грунта. Также очень важно определиться изначально, какой из видов фундамента наиболее приемлем для имеющихся условий. Различают 3 основных вида:

  1. Столбчатый #8211; используется в условиях глубокого промерзания грунта.
  2. Ленточный #8211; наиболее востребованный вид для строения жилых домов, поскольку нагрузка будет распространяться равномерно по всему периметру.
  3. Песчаный #8211; используется для грунтов с глубоким залеганием почвенных вод. Применяется как самостоятельный вид редко.

После того как был определен тип грунта и выбран вид фундамента, следует подготовить необходимые инструменты и материал.

Для возведения столбчатой основы понадобится:

Виды ленточного фундамента.

  • рулетка;
  • уровень;
  • отвес;
  • угольник;
  • деревянные колышки;
  • лопата остроконечная и прямая режущая;
  • заступ;
  • кирка;
  • молоток;
  • расшивка;
  • клещи;
  • бетономешалка;
  • кисти и щетка;
  • кельма;
  • трамбовка;
  • зубила.

Для строения ленточного фундамента потребуется:

  • вода;
  • песок;
  • цемент;
  • гидроуровень;
  • армирующая сетка;
  • доски для опалубки;
  • лопата, мастерок и другие стройинструменты.

Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-pol-zovat-sya-gidrourovnem-pri-zalivke-fundamenta.html

Гидроуровень – принцип работы и правила пользования

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

Обратите внимание

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке.

При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой.

Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло.

Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Важно

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой.

Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга.

С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине.

Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана.

Совет

В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности.

Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу.

Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома.

Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала.

Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Обратите внимание

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования.

Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз.

Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей.

При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером.

Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

Важно

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Источник: https://noow.ru/instrumenty/gidrouroven.html

Водяной уровень: как пользоваться гидроуровнем

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись.

Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая.

В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

  • водяной уровень;
  • красящая нить для разметки;
  • немного любой краски для подцветки воды;
  • карандаш;
  • рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам.

Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате.

Совет

Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

https://www.youtube.com/watch?v=voMQx38Wn5c

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

Обратите внимание

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

 Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола.

Важно

Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах.

Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Рекомендуем вам еще:

Источник: https://o-builder.ru/vodyanoj-uroven-kak-polzovatsya-gidrourovnem/

Как пользоваться гидроуровнем – инструкция по применению для начинающих

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой.

При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать.

Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами.

Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Совет

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности.

Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Фото советы как пользоваться гидроуровнем

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: http://instrumentgid.ru/kak-polzovatsya-gidrourovnem/

Гидроуровень в строительстве. Виды и применение гидроуровня

Что такое гидроуровень?

Ни одна стойка не обходится без строительного инструмента, особенно в больших масштабах. Здесь найдёт своё применение гидроуровень. Прибор, который придуман на основе закона Паскаля, можно назвать самым простым, но эффективным устройством.  Для его изготовления используются две колбы с рисками и длинный шланг.

Размеры кишки могут варьироваться от 200 см до 3000, радиус от 0, 5 см до 20. Для того, чтобы прибор работал, достаточно влить любую жидкость. И основываясь на законе сообщающихся сосудов получать точные данные на горизонтальной поверхности.

Прибор достаточно древний, но не утратил своей актуальности до наших дней. Какие бы строительные приспособления мы не взяли, будь то лазерный, пузырьковый уровень. Ни один из них не справиться, когда речь заходит о больших, а тем более невидимых объектах.

Гидроуровень нашёл своё применение:

— при кладке кирпича;

— блоков;

— установке углов фундамента;

— стяжки полов;

— окон;

— потолков.

Нехитрый инструмент доступен каждому начинающему строителю. Его можно с лёгкостью сделать своими руками.  Для этого взять силиконовый шланг в диаметре 0,8 см и присоединить к шприцам 20-ти кубовым. Актуален прибор своими руками, когда длина нужна небольшой длины. И зная, как работает гидроуровень всегда найдётся ему применение.

Преимущества и недостатки строительного гидроуровня

Среди плюсов строительного гидроуровня можно назвать:

— доступная цена;

— работать может не профессионал;

— простота в работе;

— рукав имеет гибкость и большую длину, что даёт возможность сделать метки в различных местах, в не просматриваемой зоне;

— захватывает большие отрезки;

— непривередлив инструмент в хранении, достаточно намотать на барабан и держать в любых климатических условиях;

— продолжает показывать точные данные, после того как на него могли наступить.

Минусы:

— тяжело работать в маленьких помещениях из-за большущей длины;

— не переносит перегрева;

— наличие пузырьков затягивает начало работы;

— не во всех плоскостях применяется, только в горизонтальных;

— работать на невидимых объектах надо только с помощником;

— при температуре ниже 0 град по С, с водой не используется – замерзает;

— кишка 30 м представляет трудности при заправке;

— при каждой новой работе, процедура с закачкой жидкости повторятся;

— нет возможности близко работать с отопительными или горячими приборами.

Как правильно пользоваться гидроуровнем

Как только приобрели в строительном центре вспомогательный инструмент в виде гидроуровня, следует провести некоторые процедуры. Подогреть воду и развести в ней небольшое количество мыльного раствора.

Содержимым заполнить шланги и снова промыть под краном чистой водой. Перед заполнением надо снять колбы. Это делается для того, чтобы со стен убрались все частицы, которые могли попасть при изготовлении, и обязательно будут мешать работе в плане точности измерения.

Подготовить дополнительные инструменты, без которых не обойтись при работе:

— небольшое ведро или банку. Всё зависит от длины шланги;

— любой краситель. Он визуально помогает при работе;

— маркер;

— строительная рулетка;

— шнур;

— деревянная планка.

Раскрутить шланг и потянуть его по всей длине, чтобы появилась его эластичность. Освободить от колб и наполнить прибор водой. Чтобы уменьшить время на заполнение, лучше использовать дистиллированную, кипячёную воду.

Обратите внимание

В них меньшее содержание кислорода. Если работы проводятся в зимнее время на улице, профессиональные строители советуют наполнять кишку использованной тормозной жидкостью.

При использовании дистиллированной или кипячёной воды, тормозной жидкости, один конец опускается в ёмкость, куда они налиты и поднимается на высоту. В работе обязательно должен быть помощник, который на расстоянии будет держать вторую часть кишки намного ниже по уровню.

Причём следует сделать несколько всасывающих движений, как в случае наполнения бензина из бака в ведро. Жидкая консистенция незамедлительно пойдёт вдоль всей кишки. Как только она пришла к финишу, немного еще слить её и только потом поднять и закрыть заглушку.

Некоторые новички-строители считают, что выиграют время и пытаются залить жидкую консистенцию из крана. Да, заполнение будет быстрее, но очень долго придётся удалять пузырьки. Ведь длина шланги может быть до 30 метров. Можно заполнять шланг при помощи лейки.

Этот приём можно использовать при больших диаметрах.

После заполнения кишки, её тщательно осматривают. Если видны воздушные пространства, надо придавить внизу рукав и при постепенном подъёме гнать их наверх. Как только удостоверились в чистом наполнении, заглушки ставятся на место.

Алгоритм работ, как пользоваться гидроуровнем:

— допустим надо выставить уровень во всех комнатах, для заливки пола;

— выбрать удобную высоту на стене и устанавливаем колбу с метками, пусть это будет 2;

— её можно закрепить или держать неподвижно одному строителю;

— отмечаем маркером первую метку;

— помощник идёт к концу первой стены и прикладывает колбу;

— метка делается только тогда, когда у обоих будет совпадать ризка 2;

— между двумя точками натягивается шнур, и отбивается полоса. Можно воспользоваться деревянной планкой;

— так первая комната шаг за шагом будет отмечена;

— теперь следует перейти в следующую комнату;

— строитель остаётся с неподвижной колбой в предыдущей комнате, а помощник идёт в следующую;

— снова выравниваются сосуды до риски 2 и делается метка;

— на каждом промежутке делать дополнительные замеры пузырьковым уровнем, так как сообщающиеся сосуды дают погрешность на несколько мм;

— когда по всем комнатам уровень выставлен, в дело идёт рулетка;

— выбирается самая нижняя точка до пола, и делаются метки;

— шнуром отбивается полоса и можно приступать к заливке пола.

Если надо сделать выравнивание гидроуровнем  потолка, работа проводится в обратном порядке. Рулеткой находится самая нижняя точка от потолка и по ней отбивается уровень.

Если выполняется кладка кирпича, всегда можно проверить высоту одного уровня. В этом случае, строитель на одной стороне кладки неподвижно выставляет одну колбу, а вторым концом рукава помощник регулирует следующую сторону. Здесь визуально будет видно, насколько горизонтально делается кладка кирпичом.

Работу с сообщающимися сосудами можно делать одному человеку. Тогда стоит применять крепление для первой колбы, а вторым регулировать высоту. Здесь есть один недостаток. Не будет возможности выставить уровень в другой комнате. Актуально это делать в маленьких помещениях, например, в ванной комнате, кухне и т д.

Цена и отзывы

Купить гидроуровень не составляет затруднений, любой строительный центр предложит вам товар любых производителей.

Цена гидроуровня в рублях от производителя:

— TOPEX длина 15м, диаметр 10 мм. – 481, 93;

— Сибртех 10 м х 8 мм – 127, 5 м – 84, 25 м – 360;

— Россия ЛАКРА 10 м х 8 мм – 223;

— ЗУБР 15м х 8 мм – 273, 20 м – 400;

— БАРС 25 м – 395, 10 м – 220;

— Калита 15 м – 235.

Отзывы от потребителя можно прочитать различные. Некоторые из них.

Ирина проектировщик-строитель. Приобрели гидроуровень от производителя БАРС и просто намучились с ним. Сразу хочу сказать, работали мы с мужем с таким прибором впервые. Проблема была с пузырьками.

Столько времени тратилось на то, чтобы их выгнать. Вторая неприятность – большая длина. Пока распределим его по земле, чтобы лежал ровно – опять время. За все муки инструмент отблагодарил нас правильной отбивкой поверхностей по горизонтальному уровню. Причём погрешность совсем была минимальная.

Вадим. У меня инструмент фирмы Сибртех. Затеял строиться, но не рассчитал со временем года. Чтобы работа не останавливалась в зимнее время, заполнил сосуды тормозной жидкостью. Работы провёл на «ура», проблем никаких не ощутил, так как площадь была достаточно большой.

Важно

Игорь. Затеял ремонт в квартире, и надо было выгнать все комнаты под один уровень. Гидроуровень купил от компании ЗУБР, производства г. Мытищи. Не хотел писать, но не удержался. Так как всё то, что написали в инструкции, совсем не подтвердилось. Начну по порядку:

— «инновационная крышка, приспособлена для работы одной рукой». Вы знаете, я пивную бутылку лучше открываю, чем пришлось повозиться двумя руками с этой деталью. Надо, наверное сделать оговорку «пластмассовую пайку ножом»;

— «колбы выдерживают отрицательные температуры». Про них понятно, а как про рукав?;

— «есть ползунок, который фиксирует уровень». Оказалась резинка, слетевшая после нескольких движений;

— «герметичность крышек на колбе». Опустил их вниз, жидкость вытекает;

— на упаковке, что интересно, написано что «конструкция запатентована.

Испытал все характеристики и ни одна проверку не прошла. Положительным считаю, что все функции инструмент прошёл. А вот с характеристиками неувязка. Халтурщики из г. Мытищи, китайцы и то делают лучше.

Сергей. Мне достался гидроуровень с колбами квадратного поперечного сечения. Постоянно течёт из-под крышек жидкость. Когда выставляю уровень, очень долго жду, пока выровняется уровень.

Источник: https://zastpoyka.ru/gidrouroven-v-stroitelstve-vidy-i-primenenie-gidrourovnya/

Как пользоваться гидроуровнем

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

  • прозрачный шланг или трубка диаметром от 5 до 20 мм;
  • 2 медицинских шприца одинакового объема;
  • емкости с теплой мыльной водой и с чистой;
  • канцелярский нож;
  • маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

  1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
  2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
  3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
  4. Вставляют в подготовленные отверстия шприцов трубку.
  5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
  6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.

Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха.

Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля.

Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.

Более подробно увидеть все тонкости процесса можно, просмотрев видео.

Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают.

Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Чтобы получать точный результат, рекомендуется:

  1. Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
  2. Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
  3. Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
  4. Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Источник: https://stroypomochnik.ru/kak-samomu-sdelat-gidrouroven-i-kak-im-polzovatsya/

Как работают гидросистемы?

Есть много разных типов гидроэнергетических турбин, которые будут работать с разными комбинациями напора и расхода. По сути, все гидросистемы работают по одному и тому же принципу: преобразование давления в водяном напоре во вращательную механическую энергию, а затем использование генератора для преобразования механической энергии в электричество.

Типовая микрогидравлическая система с низким напором

На фотографиях показана типичная микрогидравлическая система с низким напором с указанием основных частей.Хотя на рисунках показаны крошечные системы (менее 10 кВт), легче объяснить детали небольших систем, потому что все они расположены так близко друг к другу. Базовые части одинаковы для любой гидросистемы любого размера. При работе со стороны входа и выхода воды первое, в что попадает вода, - это забор. Приемник всегда имеет экран, который выполняет две важные задачи: во-первых, предотвращать попадание мусора в гидросистему, который может заблокировать и / или повредить гидросистему, и, во-вторых, предотвращать попадание рыбы в систему, которая может привести к травмам.

После того, как вода прошла через всасывающий экран, она течет через напорный трубопровод к турбине. Напорный водопровод представляет собой напорную трубу, что означает, что он на 100% заполнен водой, и по мере движения вниз давление воды внутри трубы увеличивается с увеличением напора.

Гидротурбина имеет ротор для преобразования воды под высоким давлением в механическую энергию вращения

В конце Пенсток трубы турбина, которая имеет ротор, чтобы превратить воду высокого давления в механическую энергию вращения.Турбина сбрасывает воду на минимально возможном уровне, чтобы максимизировать напор в системе, и обычно для этого использует «вытяжную трубу».

Вытяжная труба - это умное устройство, которое наполнено водой и во многом подобно тому, как вам нужно уменьшить давление воздуха во рту, чтобы всасывать воду в соломинку, за счет того, что внутри вытяжной трубы находится столб воды, который всегда стремится падать вниз, потому что силы тяжести он создает отрицательное давление под турбиной. Это называется «всасыванием», потому что это отрицательное давление, в то время как давление в напорном положительно и называется «напор».Тяговые трубы не означают, что вы можете получить больше напора с участка, но они позволяют вам физически разместить турбину выше уровня воды ниже по течению, что может значительно упростить ее строительство и обслуживание, поскольку она не будет в таком состоянии. влажная среда.

Низкоскоростная механическая мощность с высоким крутящим моментом от турбины изменяется на высокоскоростную мощность с низким крутящим моментом путем увеличения скорости с помощью ременной передачи или коробки передач

Механическая энергия вращения, производимая гидротурбиной, в наши дни мало пригодна для людей, но исторически использовалась для прямого приведения в действие мельничных камней для измельчения муки или ткацких станков для изготовления ткани.В настоящее время нам нужна электроэнергия, поэтому обычно низкоскоростная механическая мощность с высоким крутящим моментом от турбины изменяется на высокоскоростную мощность с низким крутящим моментом за счет увеличения скорости с помощью ременной передачи или коробки передач.

Затем высокоскоростная мощность с низким крутящим моментом используется для привода генератора, который преобразует механическую мощность турбины в полезную электроэнергию, которую мы все можем использовать. В зависимости от конфигурации системы электричество может использоваться на месте вместо импорта электроэнергии из сети, или оно может быть экспортировано и продано в сеть, или часто их комбинация.

Вернуться в Учебный центр Hydro

Вы рассматриваете гидроэнергетический проект?

Компания

Renewables First имеет значительный опыт работы в качестве консультанта по гидроэнергетике и обладает всеми возможностями проекта, от первоначального технико-экономического обоснования до проектирования и установки системы.

Первым шагом к развитию любого участка гидроэлектростанции является проведение полного технико-экономического обоснования.

Свяжитесь с нами по поводу технико-экономического обоснования сегодня!

По завершении вы поймете потенциал сайта и получите рекомендации по дальнейшим шагам по развитию вашего проекта.Вы можете узнать больше о гидроэнергетике в нашем Учебном центре по гидроэнергетике.

Сведите к минимуму ручную очистку вашего водозаборного экрана, максимизируйте финансовую отдачу вашей гидроэнергетической системы и защитите рыбу и угрей с помощью дорожных экранов GoFlo. Узнайте больше здесь.

Сколько стоит строительство гидросистем?

Довольно сложно делать обобщения относительно стоимости строительства гидросистем из-за различных комбинаций напора (изменение уровня воды между впуском и выпуском) и максимального расхода, и того, как это влияет на максимальную выходную мощность и выбор турбины. тип.

Кроме того, объем любых строительных работ в значительной степени зависит от строительной площадки, при этом на некоторых вновь построенных объектах требуется, чтобы все было построено с нуля, в то время как другие проекты модернизации могут использовать и адаптировать существующие строительные конструкции.

Сказав это, мы в любом случае постараемся ответить на этот вопрос, чтобы дать вам представление о «масштабе» связанных с этим затрат. Приведенная ниже таблица представляет собой приблизительную приблизительную оценку типичных проектных затрат для систем, требующих «среднего» объема строительных работ и модернизации подключения к сети и при условии, что доступ к объекту был разумным.Во всех случаях предполагается, что везде используется оборудование хорошего качества, что мы в любом случае рекомендуем, если вам нужна надежная гидросистема в долгосрочной перспективе.

Можно установить системы с меньшими затратами, особенно если существующая инфраструктура на объекте поддается легкой адаптации для современной гидроэнергетической системы, поэтому потребуется лишь скромное строительство или вообще никаких строительных работ. Однако даже в самых благоприятных обстоятельствах маловероятно, что стоимость снизится более чем на 50% от указанной в таблице.

Максимальная выходная мощность Ориентировочная стоимость проекта £ / кВт установлен
25 кВт £ 169 Тыс £ 6,8 Тыс
50 кВт 300 Тыс € 6,0 Тыс €
100 кВт £ 529 Тыс 5,3 Тыс £
250 кВт £ 963 Тыс £ 3.8 Тыс
500 кВт £ 1.6М 3,2 Тыс €

Чтобы оценить стоимость строительства гидросистем для максимальной выходной мощности между показанными диапазонами, используйте приведенную ниже таблицу и найдите соответствующее значение фунтов стерлингов / кВт - например, гидросистема мощностью 130 кВт будет примерно
130 кВт x 4800 фунтов стерлингов / кВт = 624 000 фунтов стерлингов.

Стоимость строительства ГЭС

Вы заметите, что очень маленькие гидроэнергетические системы непропорционально дороги, и это связано с тем, что гидроэнергетические проекты любого размера должны включать существенный элемент фиксированных затрат на этапах проектирования и согласования, а также в несколько меньшей степени на этапе установки.Вот почему мы обычно советуем людям, чтобы получить экономически жизнеспособную гидроэнергетическую систему, максимальная выходная мощность должна быть не менее 25 кВт, а предпочтительно не менее 50 кВт. Небольшие системы могут иметь смысл, особенно на объектах с более высоким уровнем затрат или если другие нематериальные выгоды, такие как устойчивость, охрана окружающей среды или публичность, ценятся так же, как окупаемость инвестиций.

Срок окупаемости проекта может быть сокращен, если на входном экране не будет мусора, что максимизирует выработку энергии.Этого можно добиться автоматически, используя наш инновационный экран GoFlo Traveling, произведенный в Великобритании нашей дочерней компанией. Откройте для себя преимущества установки путевого экрана GoFlo на вашу гидроэнергетическую систему в этом тематическом исследовании: максимальное использование преимуществ гидроэнергетических технологий с помощью инновационной технологии путевых экранов GoFlo.

Вернуться в Учебный центр Hydro

Вы рассматриваете гидроэнергетический проект?

Компания

Renewables First имеет значительный опыт работы в качестве консультанта по гидроэнергетике и обладает всеми возможностями проекта, от первоначального технико-экономического обоснования до проектирования и установки системы.

Первым шагом к развитию любого участка гидроэлектростанции является проведение полного технико-экономического обоснования.

Свяжитесь с нами по поводу технико-экономического обоснования сегодня!

По завершении вы поймете потенциал сайта и получите рекомендации по дальнейшим шагам по развитию вашего проекта. Вы можете узнать больше о гидроэнергетике в нашем Учебном центре по гидроэнергетике.

Сведите к минимуму ручную очистку вашего водозаборного экрана, максимизируйте финансовую отдачу вашей гидроэнергетической системы и защитите рыбу и угрей с помощью дорожных экранов GoFlo.Узнайте больше здесь.

Гидроэлектроэнергия: как это работает

• Школа водных наук ГЛАВНАЯ • Темы водопользования •

Падающая вода производит гидроэлектроэнергию.

Кредит: Управление долины Теннесси

Так как же нам получить электричество из воды? Фактически, гидроэлектростанции и угольные электростанции вырабатывают электроэнергию одинаковым образом. В обоих случаях источник энергии используется для вращения пропеллероподобной части, называемой турбиной, которая затем вращает металлический вал в электрическом генераторе, который является двигателем, вырабатывающим электричество.На угольной электростанции пар вращает лопасти турбины; тогда как гидроэлектростанция использует падающую воду для вращения турбины. Результаты такие же.

Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть подробности:

Теория состоит в том, чтобы построить плотину на большой реке , которая имеет большой перепад высот (в Канзасе или Флориде не так много гидроэлектростанций). Плотина хранит много воды за собой в резервуаре .У подножия стены дамбы находится водозабор. Гравитация заставляет его проваливаться через напорный водовод внутри дамбы. В конце напорного есть турбина пропеллер, который повернут на двигающейся воду. Вал турбины идет вверх в генератор, который производит мощность. К генератору подключены линии электропередач, по которым электричество доставляется в ваш дом и в мой. Вода проходит мимо гребного винта по отводу в реку мимо плотины. Кстати, играть в воде прямо под плотиной, когда выходит вода, - не лучшая идея!

Электроэнергия вырабатывается турбиной и генератором

Схема гидроэлектрической турбины и генератора.

Источник: Инженерный корпус армии США

Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию проточной воды в механическую энергию. Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Принцип работы генератора основан на На принципах, открытых Фарадеем, он обнаружил, что когда магнит проходит мимо проводника, он вызывает прохождение электричества.В большом генераторе электромагниты создаются путем циркуляции постоянного тока через петли из проволоки, намотанные на стопки пластин из магнитной стали. Они называются полевыми полюсами и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью. Когда ротор вращается, он заставляет полюса поля (электромагниты) перемещаться мимо проводников, установленных в статоре. Это, в свою очередь, вызывает прохождение электричества и развитие напряжения на выходных клеммах генератора."

Гидроаккумулятор: повторное использование воды для пикового потребления электроэнергии

Спрос на электроэнергию не «плоский», а постоянный. Спрос повышается и понижается в течение дня, и в ночное время потребность в электричестве в домах, на предприятиях и других объектах снижается. Например, здесь, в Атланте, штат Джорджия, в 17:00 в жаркий августовский выходной день можно поспорить, что существует огромный спрос на электричество для работы миллионов кондиционеров! Но 12 часов спустя, в 5:00 ... не так много.Гидроэлектростанции более эффективны в обеспечении пиковой потребности в энергии в течение коротких периодов времени, чем электростанции, работающие на ископаемом топливе и атомные электростанции, и один из способов сделать это - использовать «гидроаккумулятор», который повторно использует одну и ту же воду более одного раза.

Насосный накопитель - это метод сохранения воды в резерве на период пиковой нагрузки за счет перекачки воды, которая уже прошла через турбины, в резервный бассейн над электростанцией в то время, когда потребность потребителей в энергии низкая, например, во время Середина ночи.Затем воде позволяют течь обратно через турбогенераторы в то время, когда потребность в ней высока и на систему ложится большая нагрузка.

Гидроаккумулятор: повторное использование воды для пикового спроса на электроэнергию

Резервуар действует как аккумулятор, накапливая энергию в виде воды, когда потребности в ней низкие, и вырабатывая максимальную мощность в периоды суточных и сезонных пиковых нагрузок. Преимущество гидроаккумулирующего оборудования состоит в том, что гидроагрегаты могут быстро запускаться и быстро регулировать мощность.Они работают эффективно при использовании в течение одного или нескольких часов. Поскольку гидроаккумулирующие резервуары относительно малы, затраты на строительство, как правило, низкие по сравнению с традиционными гидроэнергетическими сооружениями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
