Как сделать стропила на двускатную крышу: пошаговая инструкция

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Как сделать стропила на двускатную крышу

Содержание статьи

Что влияет на стропила

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор Краткое описание влияния на параметры стропилин

Величина нагрузки на крышу

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Тип крыши

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Назначение здания

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Назначение чердачных помещений

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте.  Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

  1. Постоянные вертикальные усилия. Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
  2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
  3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
  4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв.  Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Нагрузки, действующие на несущую конструкцию скатных крыш

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Варианты жестких креплений стропильных ферм

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Плавающее соединение

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Скользящая опора для стропил

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации.

 Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Мастер-класс: строительство двускатной крыши

Вертикальные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Стойка на схеме

Угловые опоры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности.

 За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Подкосы стропил или стропила с подкосами

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Ригель – это затяжка, установленная под самым коньком конструкции

Накладки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Накладки стропил на схеме

Накладки стропил на фото

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Варианты крепления стропильных ног к мауэрлату. На третьей схеме показана фиксация с помощью деревянного коротыша или бобышки

Цены на различные виды бруса

Брус

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

  1. Соединение встык с деревянной или металлической накладкой. Универсальное соединение, используется как с поддерживающим прогоном, так и без него.

    Соединение встык

  2. Соединение в полдерева с металлическим болтом. В настоящее время применяется довольно редко, требует много физического труда и времени.

    Соединение стропил врубкой вполдерева

  3. Внахлест с фиксацией гвоздями или болтами. Таким способом стропила фиксируются только на небольших хозяйственных пристройках. По несущим параметрам занимают последнее место. Болтовое соединение дает возможность стропильным ногам совершать незначительное колебательные движения в зависимости от усадки фронтальных стен.

    Соединение внахлест с фиксацией болтами

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая инструкция установки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Пиломатериалы первого сорта

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Огнебиозащитная пропитка

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

С досок перед обработкой рекомендуется убрать пыль

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Нанесение пропитки валиком

После обработки доски должны просохнуть

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Приспособление для защиты оконных проемов

Цены на огнебиозащитные пропитки

Огнебиозащитная пропитка

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Коньковый прогон

Как выровнять прогон?

  1. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
  2. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Закрепленная доска

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

Рейка

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Стропило прижато к рейке струбциной

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Горизонтальная линия

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Отметка вертикальной линии

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Выпиливание посадочного места

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода.  Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Установленное стропило опирается об коньковый прогон

Стропило опирается об мауэрлат

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Стянутые струбциной доски и нарисована вертикальная линия

Проверка разметки уровнем

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

Пропиливание стропил

Шаг 7. Снимите струбцины, соедините оба элемента в коньке, проверьте правильность положения.

Проверка положения

Стыковка стропил

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно  поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8.  Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

Перфорированный крепеж

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Крепление стропил уголками

Фиксация уголками в верхней части

Фиксация крепежной пластины

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Процесс установки стропил двускатной крыши

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше

Как установить стропила на крышу



Строительство дома – задача не из легких. Это утверждение очевидно и понятно как для профессионального строителя, так и для человека, знакомого с вопросом лишь поверхностно. В этом деле нет мелочей, и каждый из этапов строительства требует тщательного изучения и многолетнего опыта практического применения полученных знаний. И хотя, благодаря развитию технологий производство многих материалов и усовершенствованию инструментария, проведение работ во многом облегчено, некоторые этапы представляют собой задачу, посильную для осуществления только человеком, действительно разбирающимся в сути материала.

Что такое стропила

Особенно важно разобраться, как установить стропила на крышу. Сразу необходимо оговориться, что, если должного опыта в проведении подобных работ нет, то браться за них не имеет смысла. Но с другой стороны, любой опыт – дело времени, а суть заключена в знании, так что изучить вопрос хотя бы в теории, не будет лишним наверняка.

Что такое стропила?

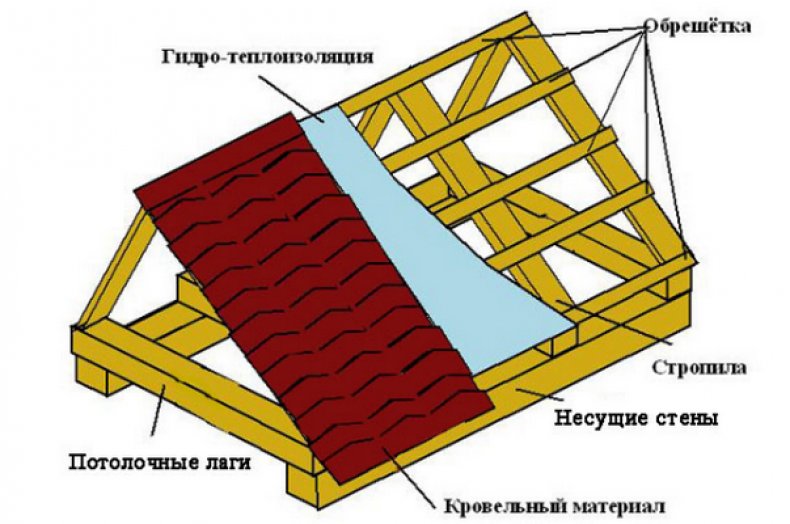

Роль стропил в конструкции крыши

Для начала необходимо несколько слов сказать о том, что такое стропила. Так принято называть основной элемент кровельной системы, представляющий собой длинные брусья, расположенные вертикально и под наклоном, относительно стен. Именно стропила являются своеобразной основой всей кровли. Поверх стропил монтируются основные её элементы, а значит, ошибки, допущенные на этапе монтажа стропильной системы приведут к нарушению технологии монтажа и остальной кровли. Говоря простым языком, неправильный монтаж стропил – это текущая кровля. Именно поэтому вопрос, как правильно смонтировать стропильную систему имеет главенствующее значение, если речь идет о крыше дома.

Виды стропил

Виды стропильных систем

Говоря о монтаже стропильной системы необходимо отметить, что существует две основных технологии выполнения задачи.

  1. Наслонные стропила.
  2. Висячие стропила.

Эти технологии в значительной степени отличаются друг от друга, поэтому достаточно верным будет рассмотреть каждый вариант по отдельности и более подробно.

Наслонные стропила

Системы наслонного типа

Наслонными стропилами называются такие элементы кровли, которые при установке, помимо точки опоры на мауэрлат и между собой, предусматривают установку специальных стоек, на которые будут также опираться. В результате получается так, что возникающие распорные напряжения и последующие механические нагрузки, оказываемые остальными элементами кровли, равномерно распределяются и взаимокомпенсируются.

Что касается того, как именно установить наслонные стропила на дом, то здесь полезно знать, что существует несколько способов монтажа. Главным образом различия касаются способов закрепления стропил к мауэрлату и соединения стропильных ног между собой.

  • Сначала используемые в качестве стропильных ног брусья должны быть подготовлены. Речь идет о том, что в месте их соприкосновения друг с другом, необходимо выбрать половину толщины бруса для того, чтобы при соединении стропил друг с другом, они находились строго в одной плоскости, не имея смещений.
  • Кроме того, в месте соединения стропильной ноги и мауэрлата на стропилах можно сделать специальные пропилы, которые будут способствовать тому, чтобы опоры не разъезжались.
  • Вверху стропила помимо фиксации друг с другом, крепятся к дополнительной опоре – продольному брусу, который укладывается поперек направления стропил. Таким образом, стропила достаточно прочно закрепляются уже.
  • Далее, стропильные ноги можно дополнительно стянуть между собой вверху или внизу, а возможно и в обоих местах, если того будет требовать ситуация.

Если же говорить непосредственно о способах крепежа стропил, то здесь также существует множество вариантов. В этих целях могут быть использованы и строительные скобы (удобно для закрепления стропил к мауэрлату), и разнообразные вспомогательные подкосы и стяжки, а также стальные крепежные пластины и тому подобное. В качестве расходного крепежного материала могут быть использованы саморезы, шпильки, деревянные клинья, упомянутые выше скобы и вообще всё, что позволит ситуация и опыт проведения подобных работ.

Висячие стропила

Системы висячего типа

Еще одним вариантом изготовления стропильной системы является монтаж на дом висячих стропил. По большому счету процесс установки опор по этой технологии может напоминать вышеописанный, но это не совсем так, по ряду причин, одной из которых является то, что для монтажа висячих стропил необязателен монтаж центральной опоры вроде продольного бруса, как это необходимо в случае описанном выше. Стропила соединяются между собой и с мауэрлатом, поэтому получается, что они как бы висят на каркасе дома. Это в некоторой степени упрощает работу с технической стороны и позволяет монтировать стропильную систему на домах, у которых отсутствует центральная несущая стена.

Что касается того, как ставить стропила висячего типа, то происходит это в общих чертах следующим образом:

  • Сначала брусья соединяются между собой. На этом этапе необходимо следить за тем, чтобы соединения были ровными и прочными.
  • Затем сформированные стропильные ноги устанавливаю сверху на сруб и закрепляют.

Важно понимать, что процесс этот может показаться простым только со слов, так как влечет за собой не только приложение физических усилий, но и применение достаточно большого количества знаний и умений, обладанием которыми может похвастаться далеко не каждый.

Скрепление стропильных ног между собой может производиться, как и в первом варианте несколькими способами. Например, можно стянуть стропила между собой горизонтальным брусом внизу, чуть выше уровня мауэрлата или же наоборот, оборудовать дополнительную стяжку вверху, ближе к месту схождения стропил. А можно и комбинировать варианты, что только лишь добавит конструкции прочности. Но здесь важно помнить, что любые перегибы не на пользу делу.

Чем большее количество дополнительных элементов будет иметь стропильная система, тем больший вес будет иметь вся крыша, а значит, большей будет и нагрузка, как на стены, так и на фундамент.

Еще одним способом дополнительного укрепления висячих стропил является оборудование их специальной поддерживающей подпоркой, называемой «бабкой». Сначала стропильные ноги стягиваются брусом внизу, а затем, используя этот брус в качестве элемента опоры, устанавливается вертикальная подпорка. В дополнение к «бабке» можно использовать угловые распоры, но, важно помнить, что по описанным чуть выше причинам чрезмерное увлечение подпорами неуместно.

Системы сложной крыши

Завершая сказанное можно добавить, что поставить стропила своими руками в принципе возможно. Однако для этого необходимо располагать и знаниями и опытом, а если их нет, то лучше работу доверить профессионалам, а для приобретения знаний можно ограничиться «должностью» помощника. Помимо прочего, в качестве источника дополнительной информации по интересующей тематике можно использовать соответствующие видео, которые помогут разобраться в сути вопроса и наглядно продемонстрировать предстоящий процесс.

Видео

Посмотрите познавательный фильм Ларри Хона о том, как нужно строить крышу:

Монтаж стропильной систем крыши своими руками

Монтаж стропильной систем крыши своими руками + видеоурок

Стропильная система является основанием крыши, и от нее зависит надежность, а также прочность крыши, ее способность противостоять ветру и осадкам. Конструкция системы стропил определяется по форме крыши и особенностям планировки дома, а еще применяемыми материалами.

Стропильная система крыши своими руками обычно делается из древесины, но возможно применение и остальных материалов, к примеру, профиля из металла.

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

  1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
  2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
  3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
  4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

  • Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.
  • Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
  • Балки перекрытия на верхнем этаже.
  • Опоры и стойки.
  • Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

  • Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
  • Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
  • Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
  • Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Древесину пропитывают посредством антисептика, что дает возможность увеличивать его эксплуатационный срок. Сечение и толщина элементов должны быть определены расчетом.

Подробности

Технология создания наслоенных стропил

Стропильная система крыши дома своими руками делается так:

До начала строительных работ требуется обязательно сделать эскиз крыши и рассчитать ее габариты. Шаг и сечение стропил, а еще необходимость монтажа дополнительных типов опор и подкосов буду определены расчетом.

  1. Укладывают и выставляют элементы опоры – лежни, мауэрлат и балки перекрытий, промежуточный и коньковый прогон, стойки. Подробно такие операции описаны в отдельных статьях, которые посвящены различным видам кровли (односкатная, двускатная, трехскатная, четырехскатная и мансардная крыша).
  2. Делают шаблон стропил. Для этого требуется взять доску с шириной, которые соответствуют расчетной длине стропил, с той же шириной, но с меньшей толщиной – она куда легче и ее проще точно подгонять по месту. Доску требуется прикладывать к месту монтажа крайнего стропила одним концом до конькового прогона, а вторым к мауэрлату.
  3. В верхней части шаблона требуется размечать верхний запил. Форма обязательно должна быть такой, чтобы доска ложилась на прогон конькового типа и при этом плотно прилегала до противоположного стропила. Глубина запила должна быть не более, чем 30% от ширины доски.
  4. После того, как будет выпилен верхний запил, шаблон снова прикладывают по месту и размечают нижний запил – он должен обязательно опираться на такой элемент, как мауэрлат, не оставляя огромных зазоров. Конец шаблона требуется опиливать под углом таким образом, чтобы срез был расположен в вертикальной плоскости.
  5. Получившийся шаблон требуется прикладывать в местах монтажа всех ног стропильного типа, проверяя, требуется ли подгонка по месту. Если шаблон подойдет идеально (а это случается крайне редко) можно сразу же сделать требуемое количество стропильных ног. Если же требуется корректировка нижнего запила, то по шаблонам вырезают лишь верхнюю часть на каждом стропиле, а нижний запил каждый раз делают по местам.
  6. Стропила обязательно требуется устанавливать с подобранным шагом расчетов. Как правило, он составляет от 0.5 до 1.2 метра и зависит от вида кровельного покрытия, а именно от тяжести, и от ожидаемой нагрузки от снега. Самые тяжелые покрытия – это шифер и керамическая черепица, но она на данный момент применяются крайне редко. Чаще всего выбор делают в пользу более легких, современных и надежных материалов – ондулина, металлической черепицы, мягкой крыши. Для них можно выбрать шаг стропил примерно в 1 м, не производя сложные расчеты.
  7. Для начала установите стропила с фронтонной стороны. Стропильную ногу требуется опирать на коньковый прогон и мауэрлат, а далее закрепляют на пару гвоздей 10-15 см в каждом узле крепления. После монтажа стропильной пары, дополнительно ее требуется скрепить – в верхней части и посредством металлических накладок и саморезов с одной стороны и углов с ребрами жесткости с другой, в нижней части – тоже на уголки или скобами.
  8. После монтажа стропил с двух фронтонов кровли между ними требуется натянуть бечевку и выровнять по ней остальные стропила. Крепление производят аналогичным методом.
  9. Монтируют подкосы, если того будут требовать результаты расчетов. Подкосы делают из того же материала, что и сами стропила. Прикладывают доски с подходящей длины под требуемым углом к стропилам и размечают нижний тип запила. Требуется обязательно учесть тот факт, на что именно будет опираться подкос – на балку для перекрытия или на лежень, от чего будет зависеть форма на нижнем запиле. После создания нижнего запила подкос устанавливают по месту и отмечают лишь линию отреза по всем стропилам. Подкос, который подготовлен, ставят враспор между стропилами и балками и закрепляют посредством уголком или металлических накладок.

Рассмотрим вторую технологию создания стропильной системы крыши своими руками.

Техника выполнения стропил висячего типа

Метод такой:

  1. Устанавливают балки перекрытия и мауэрлат. Стропильная висячая система не имеет горизонтальные и вертикальные опоры, и потому прогоны и стойки ставить не требуется. Для удобства требуется разместить центр кровли, по которому будет проходить конек, посредством временно прибитых по центрам досок фронтового типа. Один досочный край должен обозначать центр кровли. На досках важно отметить высоту крыши на коньке.
  2. Делают шаблон. Для этого доску требуется прикладывать нижним концом до мауэрлата, а верхним до отметки высоты кровли. Далее размечают запил по дощатому краю, который обозначает центр крыши, и нижний, по самому мауэрлату, не больше чем 30% от ширины доски. Далее шаблон прикладывают с обеих сторон, уточняя стропильную симметричность.
  3. По шаблону требуется сделать нужное количество стропильных ног. Их нужно раскладывать попарно. Две ноги стропильного типа, которые образуют ферму, ставят верхними срезами друг к другу и скрепляют металлическими накладками или косынкой из досок на шпильки/саморезы. Нижнюю часть крепят до мауэрлата на уголки и саморезы/гвозди.
  4. Установите ригели (затяжки) – доски требуемой длины, стягивающие стропильные ноги и не дающие им разъезжаться в стороны. Высота расположения и количество ригелей определяется расчетом и кровельной конструкцией, они не должны мешать проходу по чердаку, если вы планируете делать там жилое помещение или даже в склад. Крепление посредством затяжек проводится даже на шпильки. Так монтируют все фермы стропильного типа, подпирая их посредством укосин.

Третья техника тоже очень полезна.

Технология создания вальмовых диагональных стропил

Итак, следующая технология:

  1. Так как стропила для вальмовой кровли монтируют диагонально, простые методы их крепления не подойдут. Кроме того, нагрузка на диагональные стропила куда выше, недели на висячие или наслонные, и потому материал для их выполнения должен быть с большим сечением. Можно применять брус с толщиной от 10 см, но практика показала, что удобнее выполнять такие стропила из двух скрепленных и сложенных досок стандартной толщины.
  2. Стропила диагонального типа верхним концом на стойки, а нижним на брусья мауэрлата, которые сходятся под прямым углом. Их размечают по местам, и основной их особенностью является то, что запилы делают перпендикулярно к досочной плоскости, а под углом в 45 градусов. При создании стропил из досок, которые срощены, делают сначала одну сторону с косыми запилами, а после и вторую, в зеркальном отображении.
  3. Доски требуется стягивать между собой на гвозди, саморез или даже шпильки. Вальмовые стропила закрепляют посредством саморезов и накладок.

Лучше понять главные приемы построения стропильной системы собственноручно помогает видео. При выполнении любого типа стропильной системы своими руками требуется тщательно закреплять все соединения и узлы и помнить о том, что кровля – это главная защита дома от ненастий. По этой причине требуется не просто делать каркас высокого качества, но и выбирать подходящий материал для кровли, к примеру, профилированный настил, и правильно его укладывать.

Видео уроки

типовые узлы и схемы для разных видов крыш

Автор Елена Ковтун На чтение 15 мин. Опубликовано

Чтобы построенное здание прослужило не один год, ему необходим как надёжный фундамент, так и крепкая система кровли, противостоящая превратностям погоды. Крыша должна с достоинством выдерживать большие нагрузки: сильные снегопады, резкие порывы ветра, обильные ливни. Лучше всего для этого подходит стропильная система крыши.

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

  • приобретённого материала;
  • размеров строения;
  • габаритов дома;
  • стройматериала для стропил;
  • индивидуальных предпочтений заказчика;
  • актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

  • обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
  • стяжки, воспринимающие растягивающие усилия;
  • стойки из дерева, расположенные в вертикальном положении;
  • мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
  • стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

  1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
  2. Вся конструкция распирает ограждение стены.
  3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
  4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

    Самым простым видом стропильных систем считаются висячие стропила

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов — висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

  1. Концы наслонных стропил должны делать упор на следующие части строения:
    • стены по периметру;
    • столбчатые опоры или основные стены, расположенные внутри.
  2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
  3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
  4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

    Чем сложнее констуркция крыши, тем большее количество балок стропил следует установить

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Стропильные фермы для различных типов крыши

При строительстве определённого здания обязательно используются стропильные системы того или иного вида, причём тип крыши будет полностью зависеть от проекта будущего строения.

Стропильная ферма для двускатной кровли

Двускатная кровля — это обычное строительство крыши для жилых строений, которые имеют не более трёх этажей. Предпочтение отдаётся именно такой конструкции из-за технических характеристик наклонной формы стропильной системы, а также благодаря тому, что монтажные работы проводятся легко и просто.

В состав стропильной системы двускатной кровли входят две прямоугольные наклонные плоскости. Верхняя часть здания с торцовой стороны напоминает треугольник. Главные составляющие двускатной крыши — это мауэрлат и стропильные ноги. Чтобы правильно распределить нагрузку по стропилам и стенам, монтируют подкосы, ригели и стойки, благодаря которым можно создать долговечную, жёсткую, элементарную и лёгкую схему установки конструкции для двускатной кровли.

Двускатная кровля считается наиболее простой системой для крыши, используют ее для жилых строений не более трёх этажей

Поверх стропил можно монтировать разреженную обрешётку или сплошную, а далее прикрепить на неё битумное покрытие, черепицу или какой-либо другой вид материала. Стропила и сама обрешётка обычно изготавливаются из брусьев или досок, которых скрепляют гвоздями, болтами или соединительными деталями из металла. Металлические профили можно применить в качестве стропил, бла&

Монтаж стропильной системы своими руками — как правильно сделать (видео и фото)

Монтаж крыши – сложный технологический процесс, в который входит этапы проектирования, сборки каркаса, настила кровельного материала и установки вспомогательных элементов. Хотя правильно сконструировать крышу не просто, чтобы снизить стоимость кровельных работ, при наличии начальных строительных навыков и инструментов можно сделать их своими руками. В этой статье мы подробно опишем последовательность действий, необходимую, чтобы самостоятельно выполнить монтаж стропильной системы крыши частного дома.

Содержание статьи

Стропильный каркас и его функции

Стропильным каркасом крыши называют совокупность деревянных элементов, образующих своеобразный «скелет» конструкции, поддерживающий кровельные скаты, придающий им необходимую форму. При желании стропильную систему можно изготовить своими руками, главное правильно выполнить расчет нагрузок и определить состав конструкции. Функциями каркаса крыши являются:

  1. Поддержка кровельных скатов. Стропильные ноги придают поверхности кровельных скатов уклон, необходимый, чтобы с них эффективно отводилась талая или дождевая вода, самостоятельно сходили снежные массы.
  2. Распределение веса крыши. Правильно рассчитанная конструкция каркаса равномерно распределяет вес кровельного пирога на несущие стены и фундамент сооружения, предотвращая деформации, проседание опор.
  3. Место для фиксации кровельного материала. Те, кто хоть раз своими руками перекрывал крышу, знают, что обрешетка каркаса служит основой для фиксации гидроизоляционного покрытия.

Обратите внимание! Стропильный каркас изготавливают из дерева или оцинкованного металла От Выбора материала зависит стоимость кровельных работ, срок службы и несущая способность кровли. Опытные мастера считают: если длина ската не превышает 6 метров, гораздо рациональнее изготавливать эти элементы из древесины.

Устройство стропильной системы

Создание проекта

Перед тем, как сделать стропила для крыши частного дома своими руками, необходимо создать рабочий проект конструкции, учитывающий климатические условия в местности, где идет строительство, способ использования чердачного помещения, а также вид кровельного покрытия. Все эти факторы учитываются в расчёте нагрузок, оказывающих влияние на каркас кровли. Чтобы определить необходимую несущую способность и создать проект крыши, необходимо определить:

  • Совокупную нагрузку на стропила. Для этого постоянные нагрузки (вес самой стропильной системы, утеплителя, кровельного материала и гидроизоляции) суммируют с временными нагрузками (снеговой, ветровой и стихийной нагрузкой). Общий вес кровельного пирога при использовании термоизоляции может доходить до 700 кг.
  • Высоту конька кровли. Этот показатель рассчитывают, исходя из желаемого уклона скатов и ширины перекрываемого сооружения. Также на высоту конька влияет способ использования чердака: если в нем оборудуется жилая мансарда, конек должен располагаться не ниже 250 см от перекрытия.
  • Уклон скатов. Угол наклона кровельных скатов рассчитывают как частное высоты конька и половины основания крыши. Этот фактор зависит от климатических условий в регионе строительства, а также характеристик кровельного материала.

Важно! Результат вычисления совокупных нагрузок, высоты конька и уклона скатов — правильно оформленная, подробная схема стропильного каркаса, которая облегчит изготовление конструкции своими руками, а также снизит риск возникновения ошибок.

Расчет нагрузок

Расчет уклона

Расчет угла наклона кровельных скатов

Выбор и подготовка материала

Чтобы изготовить прочный и долговечный стропильный каркас для крыши частного дома используют дерево твердых пород или металлопрофиль. От выбора материала зависит итоговая стоимость, вес, срок службы и несущая способность готовой конструкции. Для работы своими руками опытные мастера рекомендуют выбирать древесину. Чтобы стропила прослужили долго, необходимо проверить соответствие пиломатериалов стандарту:

  1. Влажность пиломатериалов, используемых для изготовления стропил своими руками, не должна превышать 19-21%. Влажная древесина в процессе высыхания может трескаться, коробиться, из-за чего возникают деформации и перекосы в кровле.
  2. Дерево должно находится в здоровом состоянии. То есть оно должно иметь светлый цвет, характерный для породы, не иметь очагов гниения, плесени, потемнения или следов жизнедеятельности вредителей.
  3. Для изготовления стропил рекомендуется выбирать прямые, ровные доски без большого количества сучков, так как они снижают прочность опор.

Учтите, чтобы деревянный стропильный каркас прослужил долго, перед началом работ по сборке конструкции своими руками выполнят обработку комплектующих антисептиком глубокого проникновения, а для снижения пожарных производится пропитка огнеблокирующим составом.

Закладка мауэрлата

Монтаж стропильной системы малоэтажного дома начинается с закладки мауэрлата. Эти термином обозначают опорный брус, который монтируется на верхнюю обвязку несущих стен там, где на них опирается кровельный скат. Количество мауэрлатных брусьев, задействованных в конструкции, всегда совпадает с количеством скатов. Мауэрлат изготавливают из толстого деревянного бруса толщиной 10-15 см. Закладка этого элемента каркаса выполняется в соответствии со следующими правилами:

  • Мауэрлат монтируется, только если коробка дома изготавливается из кирпича, бетона, газосиликата, пеноблока. В деревянных постройках роль мауэрлата исполняют верхние венцы сруба, прочно зафиксированные металлическими скобами или нагелями.
  • Некоторые виды наслонных стропильных системы не предусматривают установку мауэрлата, так как они не оказывают распирающую нагрузку на стены сооружения.
  • Между стеной дома и мауэрлата всегда прокладывают прочную гидроизоляцию, чтобы предотвратить оседание конденсата или загнивание древесины. Для этих целей используют пергамин, рубероид или толь.
  • Не допускается выполнять врезку под стропильные ноги в мауэрлате, так как каждое нарушение целостности снижает прочность бруса.
  • Крепление мауэрлатного бруса выполняют с помощью шпилек, вмурованных в стену дома, или длинными анкерными болтами.

Не забудьте, что мауэрлат перед монтажом желательно обработать антисептиком глубокого проникновения, чтобы предотвратить загнивание древесины, а также пропитать антипиреном, чтобы защитить каркас крыши от возгорания.

Правила установки мауэрлата

Технология сборки

Степень сложности и последовательность сборки стропильного каркаса кровли зависит прежде всего от конструкции и вида стропил. Чтобы выполнить монтаж своими руками, лучше выбирать более простые двухскатные конструкции. Если внутри дома предусматриваются несущие стены, то можно использовать наслонную стропильную систему. Сборка каркаса происходит в несколько этапов:

  1. Закладка мауэрлата и лежня. На этом этапе важно прочно зафиксировать опорные брусья вдоль несущих стен металлическими шпильками или анкерами.
  2. На лежень, уложенный на внутреннюю несущую стену устанавливают вертикальные стойки с шагом 1,2-1,5 метра. Чтобы они сохраняли вертикальное положение, устанавливают временные подпорки.
  3. На стойки сверху укладывают коньковый прогон. Он стягивает между собой вертикальные опоры и служат основой для монтажа стропильных ног.
  4. Монтируют стропильные ноги. Один конец стропила прикрепляют к мауэрлату, а другой – на коньковый прогон.
  5. Перпендикулярно стропилам приколачивают обрешетку, на которую укладывают кровельное покрытие.

Помните, что перекрывать деревянный дом своими руками можно только после полной усадки коробки. Чтобы компенсировать изменение геометрии кровли, применяют подвижные крепления, подстраивающиеся под размеры дома.

Технология сборки стропильного каркаса

Видео-инструкция

Как сделать стропила на крышу дома правильно: изготовление своими руками

Строя небольшой дом, гараж или хозяйственную постройку, не обязательно нанимать профессиональных строителей. Большую часть работ можно выполнить своими силами. Даже, если речь идет о такой сложной конструкции, как стропильная система. Даже часть материалов, а точнее элементов, можно сделать своими руками. Например, стропила. Этот элемент является главным в конструкции крыши. А как можно сделать стропила своими руками? Какие нюансы существуют и как избежать ошибок? Об этом и пойдет речь чуть ниже.

Какой материал выбрать

Сделать стропила на дом своими руками – это вполне выполнимая задача. Но прежде чем к ней приступить, необходимо подобрать подходящий материал. Именно от этого будет зависть весь ход дальнейших работ.

А какие варианты материала для стропил используются? Для этого может быть использовано следующее:

  1. Железобетонные изделия. Такой вариант применяется при строительстве больших промышленных объектов. Сделать подобные стропила самостоятельно невозможно. Да и использование их в возведении частных домов не практикуется.
  2. Железо. Металлические стропила сделать своими руками вполне возможно. Но у них есть множество недостатков. Во-первых, металл боится коррозии. Во-вторых, подобные стропила будут весить очень много. А это мешает сделать монтаж самостоятельно без привлечения техники.
  3. Древесина. Именно этот материал чаще всего используется при возведении стропильной системы частного дома. Древесина легко поддается обработке. Поэтому сделать стропила своими руками будет достаточно легко.

Именно дерево и используется для строительства. Но и у этого материала есть несколько вариантов. Древесину можно встретить в виде бревен, брусьев и досок. А что лучше использовать для стропил? Тут многое будет зависеть от самой конструкции. А точнее от размеров и требуемой прочности.

Бревна, в виду своей тяжести и громоздкости, используются для стропил редко. Исключения может составить только односкатная крыша. И то в этом случае для стропил применяют тонкие бревна от молодых деревьев.

Брусья и доски – это совсем другое дело. Именно их и используют для того, чтобы сделать стропила для крыши. Брусья применяют в тех случаях, когда конструкция большая по размерам. При этом нагрузки от осадков, и вес кровельного материала достаточно велики. Доски используются для стропил в тех случаях, когда крыша небольшая по размерам. При этом они могут применяться по одиночке или спаренными.

Выбор древесины

Изготовление стропил – это ответственное дело. От него будет зависеть прочность всей конструкции крыши, поэтому нужно обращать внимание на все мелочи. Прежде чем приступить к изготовлению стропил, следует запастись материалом. Как уже было сказано выше лучше всего для этого подойдет древесина.

А какую породу лучше выбрать? Из какого дерева можно сделать прочные и долговечные стропила? Для работы можно использовать следующее:

  • Сосна. Именно этот вариант чаще всего применяется при возведении стропильной системы крыши. У сосны есть множество преимуществ. Во-первых, такая древесина пропитана смолой. Это позволяет защитить ее от внешних воздействий. Во-вторых, материал мягкий, и сделать из него стропила своими руками будет легче. Еще один плюс – сосна недорогая древесина. А это значит, что можно сэкономить;
  • Ель – это еще один из распространенных материалов для изготовления стропил для крыши. Такая древесина прочная, легкая и хорошо поддается обработке. Но у ели есть небольшой недостаток. Она более подвержена внешним воздействиям, чем сосна;
  • Чтобы сделать стропила можно использовать дуб. Материал прочный и хорошо обрабатывается. Но дуб стоит очень дорого. Его лучше применить для изготовления мауэрлата.

Стропиловка может быть выполнена и из других материалов. Например, можно применить бук. Эта древесина прочная и долговечная, но стоит она дорого и плохо поддается обработке. Если вы выбрали осину, то следует помнить о некоторых ее недостатках. Самое главное – эта древесина часто гниет изнутри.

Самый оптимальный вариант, по мнению большинства профессионалов – это сосна. Древесина достаточно распространенная, ее будет легко купить. Но самое главное – это ее долговечность и легкость в обработке. Из сосны можно легко самостоятельно сделать стропила и другие элементы конструкции крыши.

Есть еще один современный вариант. Для изготовления стропил можно применить клееный брус. У такого материала есть несколько преимуществ. Во-первых, он не поддается деформации. Во-вторых, обладает стандартными размерами, что значительно облегчает подгонку стропил. Но клееный брус используют редко. Этот материал новый, да и стоит он недешево.

Очень важно отнестись к качеству приобретаемой древесины. Конечно, все знают, что приобретать брусья или доски со следами гниения не стоит. Но, кроме этого, следует обращать внимание на влажность древесины. Этот параметр не должен превышать 10-15 процентов. В противном случае стропила будут коробиться, и крыша скоро потребует ремонта.

Какие размеры выбрать

Если древесина выбрана, то перед покупкой следует разобраться с еще несколькими  параметрами. Чтобы сделать стропила правильно, нужно определиться с их сечением и длиной. Оба параметра определяются путем расчетов.

Чтобы определить длину стропил, следует узнать высоту расположения конька и ширину дома. Кроме того, следует определиться и с конструкцией крыши. В двухскатной стропильной системе все стропила будут одинаковой длины. Но если используется четырехскатный или вальмовый вариант, то  элементов с разными размерами будет очень много. Прежде всего, следует составить чертеж. После этого можно легко посчитать, сколько стропил понадобиться и какие у них будут размеры.

Для расчета сечения элементов нужно узнать, какая нагрузка будет оказывать влияние на крышу. Эту информацию можно узнать, сложив следующие значения:

  • вес кровельного материала. При этом следует учитывать фактор утепления. Если теплоизоляционный слой использовался, то его вес также следует прибавить;
  • масса всего оборудования, которое будет смонтировано на стропильной системе крыши. Это может быть система вентиляции, различные трубы, антенны и телевизионные тарелки;
  • также следует прибавить нагрузку от атмосферных осадков. Тут, главным образом, высчитывается вес снегового покрова. Этот параметр будет зависеть от количества выпадающих осадков в зимний период, и угла наклона скатов;
  • еще один вид нагрузки – это влияние ветра.

Чтобы посчитать последние два параметра правильно, следует воспользоваться специальными погодными картами. В них указывает и сила ветра, и его преобладающее направление, а также толщина снегового покрова, подробнее читайте здесь и тут.

Узнав, какую нагрузку должны выдерживать стропила, можно высчитать их сечение. В интернете есть множество таблиц. В них указываются несущие возможности стропил, в зависимости от используемого при изготовлении материала, длины и сечения. С их помощью можно легко подобрать искомый параметр. Единственное, что еще нужно учитывать при расчетах – это шаг установки стропил. Чем они ближе расположены друг к другу, тем меньше сечение можно использовать.

Рекомендации по изготовлению

Как сделать стропила на крышу? В принципе здесь нет ничего сложного. Узнав, какая должна быть длина, брус или доски нужного сечения отпиливают по нужным разметкам. Далее, делается распил для крепления стропил к мауэрлату и в области конька, а если используется другой способ соединения, то и этого делать не нужно. Но чтобы сделать все правильно, следует воспользоваться некоторыми советами от специалистов. А именно:

  • Прежде всего, следует обработать древесину специальными пропитками. Этот материал легко воспламеняется. Кроме того, древесина подвержена гниению и ее очень «любят» различные насекомые. Чтобы стропила, сделанные своими руками, служили долго, перед их изготовлением материал и обрабатывают специальными пропитками;
  • Если нужно сделать стропила определенного сечения, но при этом имеются только доски меньше по толщине, то их можно спарить. Выполнить эту работу правильно достаточно просто. Для этого доски складываются вместе широкой стороной. Далее, их «сшивают» с помощью гвоздей. Места крепления, при этом, располагают в шахматном порядке;
  • Если стропила не достаточно длины, то их можно удлинить. Это делается одним из трех основных способов. Самый надежный – это соединение стропил косым прирубом. Концы обоих частей спиливают под углом в 45 градусов, затем соединяют и крепят с помощью гвоздей. Именно этот вариант чаще всего используется. Менее надежный способ – это соединение встык. Также можно удлинить стропила внахлест. Такой вариант выбираются в тех случаях, если используются доски;
  • Перед установкой стропил на свое место следует подготовить место для крепления к мауэрлату. Для этого, чаще всего, делается вырубка на нижнем конце. Чтобы облегчить работу можно заранее сделать шаблон, по которому подготовить все стропила еще до поднятия их на крышу. Также можно заранее сделать места для крепления к коньковому брусу.

Видео по теме:

Сделать стропила своими руками – эта задача не сложная. Конечно, если речь идет о вальмовой, четырехскатной или более сложной крыши, то могут возникнуть трудности. Они, главным образом, связаны с определением размеров стропил. В таких конструкциях используются элементы разной длины. Но если правильно сделать чертеж, то это значительно облегчит задачу. Если со схемой возникнут проблемы, то лучше обратиться к профессиональным строителям. Пусть вы потратите немного больше средств, зато новая крыша будет надежно защищать ваш дом на протяжении долгого времени.

Посмотрите еще статьи:

Как перефразировать за 5 простых шагов

Перефразировать означает формулировать чужие идеи своими словами. Чтобы перефразировать источник, вы должны переписать отрывок, не меняя смысла исходного текста.

Перефразирование — это альтернатива цитированию, когда вы копируете чьи-то точные слова и заключаете их в кавычки. В академической литературе обычно лучше перефразировать, чем цитировать, потому что это показывает, что вы поняли источник, и делает вашу работу более оригинальной.

Каждый раз, когда вы перефразируете, важно ссылаться на источник. Вы также должны быть осторожны, чтобы не использовать формулировку, которая слишком похожа на оригинал. В противном случае вы можете подвергнуться плагиату.

Как перефразировать за пять шагов

  1. Прочтите отрывок несколько раз, чтобы полностью понять значение
  2. Запишите ключевые понятия
  3. Напишите свой вариант текста, не глядя на оригинал
  4. Сравните перефразированный текст с исходным отрывком и внесите незначительные изменения во фразы, которые остаются слишком похожими
  5. Укажите источник, в котором вы нашли идею

Пример перефразирования

Оригинальный проход

«Число иностранных и внутренних туристов в Нидерландах превысило 42 миллиона в 2017 году, увеличившись на 9% и являясь самым резким темпом роста с 2006 года, — сообщило в среду национальное статистическое управление CBS» (DutchNews.нл, 2018).

Перефразированная версия
По данным национального статистического управления, в 2017 году в Нидерландах наблюдался резкий рост числа туристов. В том году в Нидерланды или в пределах Нидерландов побывало более 42 миллионов туристов, что на 9% больше, чем за последние 12 лет (DutchNews.nl, 2018) .
  • Текст переписан своими словами
  • Смысл текста не изменился
  • Источник правильно цитируется в соответствии с правилами внутритекстового цитирования APA

Советы по перефразированию

Пять шагов перефразирования могут показаться простыми, но написать идею другим способом, чем опубликованная версия, может быть сложно.Вот четыре уловки, которые помогут вам в этом.

  1. Начните свое первое предложение с места, отличного от исходного.
  2. Используйте синонимы (слова, которые означают одно и то же)
  3. Изменить структуру предложения (например, с активного на пассивный голос)
  4. Разбейте информацию на отдельные предложения

Мы применили эти четыре совета к приведенному ниже примеру.

Исходная цитата:
«Но слушание касалось не только Facebook; он выявил критический поворотный момент, поскольку мощность, изощренность и потенциальное использование технологии опережают то, что пользователи, регулирующие органы или даже ее создатели ожидали или кажутся готовыми выполнить »(Roose & Kang, 2018, para.11).
Перефразированная версия:

Слушание показало, что ожидания создателей, регулирующих органов и пользователей быстро превзошли все технологии в целом, а не только Facebook. Такие технологии теперь выходят за рамки того, чем могут управлять эти стороны из-за их огромного влияния, потенциала для эксплуатации и изощренности (Roose & Kang, 2018, para. 11).

1. Начните свое первое предложение с места, отличного от исходного.

В этом примере вы можете видеть, что мы начали с введения контекста (слушания), за которым следовала последняя часть исходного предложения: ожидания создателей, регулирующих органов и пользователей.На самом деле ключевые фрагменты информации упоминаются в совершенно другом порядке.

2. Используйте как можно больше синонимов

Синонимы — это слова или фразы, которые означают одно и то же. В нашем примере используется несколько синонимов:

  • «выявил критический поворотный момент» → «сделал очевидным»
  • «опережает» → «быстро затмевается»
  • «сила» → «огромное влияние»

Если вы не можете придумать синонимы, тезаурус может оказаться полезным инструментом.Однако не переусердствуйте! Совершенно приемлемо и часто необходимо использовать те же слова, что и в исходном тексте. В этом примере было бы излишне запутанным использовать синонимы для таких слов, как «технология».

3. Изменить структуру предложения

Например, если предложение изначально было в активном голосе, измените его на пассивный. Активный голос — это когда предложение возглавляет подлежащее (вещь, выполняющая действие). Когда объект (вещь, принимающая действие) приводит предложение, это предложение записывается пассивным голосом.

  • «Технология превосходит то, что ожидали пользователи, регулирующие органы или даже ее создатели» → «ожидания создателей, регулирующих органов и пользователей быстро затмила технология «

В этом примере речь идет о технологии; ожидания создателей, регулирующих органов и пользователей являются объектом. Первоначальная цитата была написана активным голосом, а в перефразе используется пассивный залог.

4. Разбейте информацию на отдельные предложения

Хотя перефразирование обычно приводит к тому, что количество слов примерно такое же, как в исходной цитате, вы можете поиграть с количеством предложений, чтобы текст отличался.

В этом примере одно длинное предложение было разбито на два. Также может иметь место обратное, т.е. если исходная цитата состоит из двух предложений, вы можете объединить информацию в одно.

Какой у вас балл за плагиат?

Сравните свою статью с более чем 60 миллиардами веб-страниц и 30 миллионами публикаций.

  • Лучшая программа для проверки плагиата 2020 года
  • Отчет о плагиате и процентное содержание
  • Самая большая база данных о плагиате

Scribbr Проверка на плагиат

Как процитировать пересказ

После того, как у вас есть идеально перефразированный текст, вам необходимо указать автора оригинала.Независимо от того, какой стиль цитирования вы используете, вы всегда перефразируете одинаково. Единственное, что отличается, — это цитирование в тексте.

Формат APA (Roose & Kang, 2018, пункт 11)
Формат MLA (Руз и Канг)
Chicago Notes and Bibliography 1. Кевин Руз и Сесилия Канг, «Марк Цукерберг дает показания в Facebook перед скептически настроенными законодателями», The New York Times, 10 апреля 2018 г., https: // www.nytimes.com / 2018/04/10 / us / policy / zuckerberg -facebook -senate-Listen.html

Перефразирование против цитирования

Если вы проведете тщательное исследование и сделаете заметки по источникам, которые читаете, вы, естественно, перефразируете большую часть важной информации, которую найдете, вместо того, чтобы использовать прямые цитаты. Целесообразно ограничить количество прямых цитат в вашей статье, потому что:

  • Перефразирование показывает, что вы четко понимаете смысл текста
  • Ваш собственный голос останется доминирующим на протяжении всей вашей статьи
  • Цитаты ухудшают читаемость вашего текста

Котировки уместны, если:

  • Обеспечение точного определения
  • Говорить что-то о языке или стиле автора
  • Предоставление доказательств в поддержку аргумента
  • Критика или анализ конкретной претензии

Перефразирование vs.подведение итогов

Перефразирование — это переписывание определенного отрывка от кого-то другого, поэтому он будет примерно такой же длины, как и исходная цитата источника.

Когда вы полностью или частично описываете результат более существенной части исследования, это называется резюме.

Между перефразированием и резюмированием существует явная разница. Однако в целом (как и во многих университетах) и то, и другое часто называют перефразированием.

Пример краткого текста

Резюме:
В статье, опубликованной в апреле 2018 года, были подчеркнуты явные различия между поколениями детей в Нидерландах, заявив, что 70% бабушек и дедушек нынешнего поколения проводят больше времени вне дома, чем дома, по сравнению с 10% сегодня.С 2013 года процент детей, которые ежедневно играют на улице, снизился с 20% до всего 14%. Отсутствие игр на свежем воздухе приводит к нескольким негативным последствиям для детей, в том числе возрастающим проблемам с близорукостью из-за того, что они предпочитают проводить время за компьютером, нехваткой витамина D, проблемами с весом и ограниченным развитием социальных навыков (DutchNews. нл, 2018).

Зачем резюмировать?
Хотя перефразирование и цитирование идеально подходят, если вы хотите сосредоточиться на одном разделе исследовательской статьи, подведение итогов — полезный инструмент, если вы находите весь источник актуальным и интересным.

Как избежать плагиата

При перефразировании нужно быть осторожным, чтобы избежать случайного плагиата.

Это может произойти, если перефразирование слишком похоже на исходную цитату, с идентичными фразами или целыми предложениями (и поэтому они должны быть заключены в кавычки). Это также может произойти, если вы неправильно процитируете источник пересказа.

Чтобы убедиться, что вы правильно перефразировали и процитировали все свои источники, вы можете выполнить проверку на плагиат перед отправкой статьи.Программа Scribbr для проверки плагиата сканирует вашу статью и сравнивает ее с обширной базой данных источников. Он выделяет любые отрывки, которые слишком похожи на другой источник, даже если структура была изменена или использовались синонимы.

Узнайте больше о лучших средствах проверки на плагиат для студентов в нашем подробном сравнении.

Окончательное руководство по созданию игр

В этом уроке Godot 2d платформер с использованием Godot 3.1 мы рассмотрим, как мы можем реализовать физику, 2d анимацию игрока, звук и звукосниматели.

Этот же учебник также будет работать для godot 3, если у вас немного более старая версия godot.

Если вы не любите читать, я создал серию видео по этому поводу. Это первое видео в этой серии.

Прокрутите этот пост до конца, чтобы увидеть другие видео. Которые входят в эту серию из этого руководства.

Если вы не хотите следовать за мной и просто хотите получить исходный код для этой игры.Вы можете получить исходный код здесь.

Все, что вам нужно, чтобы создать полноценный 2d платформер в годо.

Для начала нам нужно создать несколько сцен.

Одна из них — сцена игрока, которая будет удерживать нашего игрока, а также логика, которая позаботится обо всех движениях и анимациях игрока.

Мы также хотим создать узел, который будет содержать всю нашу игру, который мы будем называть игровым узлом.

Благодаря этому мы позже сможем получить доступ к нашим дочерним игровым объектам и сценам через этого родителя, используя gscript или код.

Вот то, что мы будем строить в этом уроке Godot.

У вас должно получиться что-то вроде этого в конце этого урока Godot 2d платформеров.

Настройка наших узлов для нашего учебника Godot 2d платформер

Если вы хотите просто смотреть видео, а не читать, вот оно:

Некоторые из первых вещей, которые мы хотим настроить, — это переименовать наш корневой узел нашего проекта в игру, чтобы все наши другие объекты могли жить под этим.Как показано ниже.

Корневой игровой узел

Далее мы хотим создать нашего игрока как отдельную сцену, чтобы мы могли управлять нашим игроком независимо от нашей сцены. Для этого перейдите в меню сцены и щелкните новую сцену.

Godot создает новую сцену для нашего игрока

Как только мы это сделали, мы хотим импортировать спрайт нашего игрока в сцену. Когда это будет сделано, нам нужно выровнять игрока по исходной точке нашей сцены.

Чтобы наш игрок не появлялся во всевозможных случайных позициях.

Это важно, потому что, если вы этого не сделаете, вы можете столкнуться с некоторыми действительно случайными ошибками в своем проекте.

Я создал базового 2-мерного платформерного персонажа для включения в нашу 2-мерную платформерную игру godot. Вот как будет выглядеть наш персонаж.

2d платформер персонаж

Чтобы создать нашу анимацию, нам нужно создать несколько кадров, с которыми мы можем работать. Для этого я продублирую нашего персонажа в inkscape и создам лист анимации ходьбы. Прежде чем мы это сделаем, давайте создадим основную игровую сцену.Для этого просто нажмите на этот плюс:


Создайте 2D-сцену слева.

И переименуйте его в Game для нашего корневого игрового объекта.

Измените размер вашего плеера в его сцене, чтобы он был намного меньше, чтобы он удобно помещался в поле зрения камеры.

Если вы не знаете, как выглядит камера. Просто посмотрите на синие линии на снимке экрана ниже. На этом экран начинается и заканчивается.

Теперь вы можете сохранить свой player.tscn, и мы хотим перетащить наш плеер.tscn в наш Game.tscn

Теперь у нас есть игрок на нашей основной игровой сцене. Теперь посмотрим на анимацию, с которой мы теперь будем работать только в нашем player.tscn.

Создание 2-мерной анимации персонажей в Godot и настройка сцены для игрока

Для анимации нашего персонажа нам нужно создать простой лист анимации.

Таблица спрайтов анимации персонажей

Для нас, чтобы создать анимированного персонажа в годо. Мы собираемся сохранить каждое из приведенных выше изображений в отдельные изображения.

Так что мы будем называть их idle, запускать и мигать и сохранять их как png.

Для того, чтобы использовать их в годо в нашей сцене плеера.

Нам нужно добавить несколько новых узлов, во-первых, это кинематическое тело 2d, нам это не нужно для анимации. Однако нам это нужно для управления нашим плеером.

Нам нужно добавить узел спрайта 2d анимации. Нам также нужно добавить фигуру столкновения 2d, чтобы обеспечить обнаружение столкновений.

Вот как должна выглядеть ваша установка.

Далее нам нужно настроить наш коллайдер для вашего плеера.

Для этого нам нужно перейти к нашему узлу collisionshape2d в левом инспекторе сцены. Затем нам нужно добавить форму прямоугольника справа.

Вот так:

Выберите новый rectangleshape2d, и теперь мы можем изменить его размер, чтобы он соответствовал нашему персонажу.


Сценарии движения игрока Godot

Теперь мы просто хотим немного написать сценарий, чтобы у нас был какой-то тип движения игрока.

В этом скрипте мы будем иметь дело с движением влево и вправо, а также прыжками и падениями. Итак, чтобы начать, создайте новую папку с именем scripts.

Щелкните правой кнопкой мыши и создайте новый сценарий, как показано ниже:

Назовите его скрипт PlayerMovement.gd.

И, наконец, нажмите «Создать», чтобы начать кодирование.

Откройте его двойным щелчком по скрипту, вы должны увидеть что-то вроде этого.

Первое, что вам нужно сделать, это расширить KinematicBody2D, чтобы вы могли влиять на узел тела нашего игрока.

KinematicBody2D позволяет нам перемещать нашего персонажа.

В основном мы будем работать с методом под названием _physics_process (delta), который позволяет нам сосредоточиться на физических операциях, которые не зависят от частоты кадров.

Сначала нам нужно создать несколько переменных. А именно скорость прыжка, шкала силы тяжести, скорость ходьбы и вектор скорости, в котором мы будем хранить все наши изменения скорости.

Сначала нам просто нужно взглянуть на базовый ввод с клавиатуры. Поэтому для простоты давайте просто добавим стрелки влево и вправо, чтобы управлять механикой ходьбы.

Первая функция, которую мы хотим определить, — это функция, в которой мы можем get_input. Итак, вот функция и объяснение.

  функция get_input ():
если Input.is_action_pressed ("ui_left"):
скорость.x = -walkspeed
elif Input.is_action_pressed ("ui_right"):
скорость.x = скорость ходьбы
еще:
скорость.x = 0

Итак, input.is_action_pressed, смотрит на предопределенные действия, настроенные в нашем проекте. Вы можете найти их в Project -> Project Settings -> Input Map.

Это немного упрощает кроссплатформенный ввод в ваших играх. Вы можете сопоставить действиям вместо определенных клавиш.

Тогда вы можете просто изменить карту ввода для других платформ. Я бы посоветовал вам использовать это как можно чаще.

Итак, в нашем коде мы выполняем оператор if, чтобы узнать, ui_left или ui_right. Затем мы добавляем и вычитаем скорость к нашему значению скорости x.

Если ни одна из кнопок не нажата, мы не движемся, поэтому мы просто устанавливаем нашу скорость на 0.Это дает ту приятную отзывчивую остановку, которая есть в большинстве платформеров.

Затем мы определяем вектор движения в _physics_process.

  func _physics_process (дельта):

get_input ()
var движение = скорость * дельта
move_and_collide (движение)

Мы используем get_input для получения нашего ввода. Мы умножаем нашу скорость на дельту, чтобы сделать наше движение плавным и независимым от частоты кадров, и, наконец, мы вызываем move_and_collide, который будет перемещать наше kinematicbody2d.

А также убедитесь, что наш узел collision2d придерживается проверок обнаружения столкновений.

Теперь у нас есть базовый скрипт движения игрока. Что мы скоро расширим. Прикрепим наш скрипт к нашему плееру.

Щелкните KinematicBody2D плеера и выберите загрузку сценария.

Если вы это сделали, у вас должен получиться игрок, который может двигаться таким образом, когда вы играете свою сцену Game.tscn.

Годо 2d платформер учебник демонстрация движения игрока

Добавление гравитации в наш учебный проект годот 2d платформер

Вернемся к нашему движению игроков.tscn скрипт. Теперь мы хотим начать использовать нашу шкалу гравитации.

Итак, сначала вот настройки, которые у меня есть для моих переменных. Мы будем корректировать их по мере необходимости, но это хорошая отправная точка для работы с гравитацией.

  var скорость скачка = 150.0
var gravityscale = 200.0
var walkspeed = 150
var speed = Vector2 ()


Теперь в нашем _physics_process нам нужно добавить шкалу гравитации.

  func _physics_process (дельта):
скорость.y = гравитационная шкала
get_input ()
var движение = скорость * дельта
move_and_collide (движение)


Теперь вы можете снова запустить game.tscn, чтобы увидеть результат. Теперь у вас должно получиться что-то вроде этого.

Отлично, теперь у нас есть базовая физика. А теперь давайте начнем создавать немного больше сцены.

Мы будем использовать некоторые из наших ресурсов из нашего проекта inkscape, по крайней мере, чтобы создать пол, на котором будет стоять наш игрок.

Создание платформ для нашего годот 2d платформер

Если вам не нравится читать, вот видеоверсия приведенного ниже текста.

Теперь я собираюсь экспортировать его как наш файл ground.png, который мы добавим в наш учебный проект по платформеру godot 2d.

Перетащите землю в нашу игровую сцену вот так.

Добавить дочерний узел.

Добавьте узел collisionshape2d в качестве дочернего к нашей земле.

Теперь вы увидите желтый предупреждающий знак.


Это потому, что нам нужно учесть форму в нашем collisionshape2d. Как и раньше, справа нам нужно будет выбрать форму.

New RectangleShape2D подходит для нашей области, поэтому это наиболее логичная форма для использования. Измените его размер, как мы это сделали с нашим плеером.

Теперь мы можем снова попробовать воспроизвести нашу основную сцену, чтобы увидеть, остается ли наш игрок на полу после падения.

Вы могли заметить, что это не совсем сработало. Причина в том, что Годоту для взаимодействия необходимо тело на другом объекте, а именно на нашей земле.

Итак, мы добавляем еще один дочерний узел для нашей земли под названием StaticBody2D. Затем мы перемещаем наш collisionshape2d так, чтобы он был потомком staticbody2d.Как показано ниже.

Теперь, если вы сыграете свою сцену, у вас должно получиться вот это.

Отлично, теперь у нас есть обнаружение столкновений с полом. Давайте сделаем нашу сцену немного лучше: экспортируем фон из Inkscape и добавим его в game.tscn.

Теперь у вас должно получиться что-то подобное.

Годо анимаций в нашем платформере

Вот что у нас получится.

Достичь этого довольно просто.Нам просто нужно внести некоторые изменения в наш скрипт.

Следует отметить, что убедитесь, что вы используете правильные имена своих анимаций, как мы определили их ранее в этом руководстве.

В противном случае вы можете получить странную ошибку, при которой ваш игрок исчезает с экрана.

Для нашего кода нам просто нужно добавить 3 новые строки. Мы будем использовать сокращенный знак $, чтобы получить наш AnimatedSprite.

Итак, под нашими блоками ui_left и ui_right мы хотим добавить $ AnimatedSprite.play («бег») и под нашим else, где мы не движемся, меняем нашу анимацию на idle.

Это можно сделать, запустив $ AnimatedSprite.play («idle»). Ваш код должен выглядеть примерно так, как показано ниже.

  функция get_input ():
если Input.is_action_pressed ("ui_left"):
$ AnimatedSprite.play ("запустить")
скорость.x = -walkspeed
elif Input.is_action_pressed ("ui_right"):
$ AnimatedSprite.play ("запустить")
скорость.x = скорость ходьбы
еще:
$ AnimatedSprite.play ("бездействует")
скорость.x = 0


Давайте еще быстро добавим умение прыгать.Вы можете настроить скорость прыжка и шкалу силы тяжести в соответствии с вашими потребностями.

Однако все, что нам нужно для добавления прыжка игрока, — это создать новую карту ввода с именем player_jump, например:

Затем добавьте к нашему методу get_input следующее в нашем скрипте движения игрока:

  если Input.is_action_pressed ("player_jump"):
velocity.y- = скорость прыжка

Теперь у вас должно получиться что-то вроде этого:

Позже мы настроим наш прыжок, чтобы блокировать двойные прыжки.А пока у вас есть анимированный игрок, который может ходить и прыгать. В следующей части мы займемся дизайном уровней.

Дизайн уровней позволяет добавить несколько платформ

Итак, снова вернемся к нашему проекту inkscape, давайте создадим несколько вариантов платформ и добавим их в нашу сцену.

Я также создал несколько монет для сбора монет в нашем платформере. Подбор предметов — это обычная механика в платформерах, так что давайте добавим немного монет к нашему уровню.

Затем в следующем разделе мы добавим код, чтобы наш сбор монет действительно работал.

Итак, чтобы сделать это более универсальным, мы хотим добавить нашу монету в godot как новый tscn, чтобы мы могли изменить ее глобально, когда нам нужно что-то изменить.

Так что продолжайте и создайте новую сцену, щелкнув плюс на верхней вкладке, как раньше.

Перетащите свою монету в сцену и поместите ее в начало сцены, например:

Сохраните сцену как монету.tscn.

Давайте теперь также создадим сцену платформы. Так что у нас есть централизованное место для управления платформой.

Это особенно будет полезно, если мы хотим создать бесконечный мир со случайными позициями платформ.

Не забудьте добавить к нему collision2dshape, как показано ниже.

Также не забудьте добавить статическое тело поверх узла collisionshape2d, как показано ниже.

Теперь сохраните его как platform.tscn и приступим к добавлению нашей монеты и платформы в нашу основную игровую сцену.

У вас должно получиться что-то вроде этого.

Обустройте свой уровень так, как вам нравится. Теперь вы должны иметь возможность прыгать на платформы и перемещаться по своему уровню.

Теперь мы хотим посмотреть, как можно собирать монеты и как это сделать в нашей игре-платформере.

Это займет немного gdscript, но это не должно быть слишком сложно. Мы также рассмотрим базовый интерфейс для отслеживания собранных монет.

Исправление нашей скорости ходьбы для нашего скрипта движения игрока

Итак, прежде чем мы перейдем к следующему разделу, давайте просто обратимся к слону в комнате.

Возможно, вы заметили, что ваш персонаж трение, когда вы идете. Мы собираемся изменить некоторые фундаментальные вещи в нашем сценарии передвижения игроков, но не волнуйтесь, в этом нет ничего сложного.

Давайте установим нашу скорость прогулки на что-нибудь более разумное, например 350.

  var walkspeed = 350

Давайте также изменим наш метод _physis_process, чтобы использовать move_and_slide вместо move_and_collide, например:

  func _physics_process (дельта):
get_input ()
скорость.y = гравитационная шкала
move_and_slide (скорость)

Вы заметите, что это делает походку игрока намного более плавной, а прыжки также имеют больше смысла.

Фиксация направления игрока, переворачивающего игрока по горизонтальной оси

И последнее, на что стоит обратить внимание — наши игроки смотрят в нужном направлении. Чтобы исправить это, нам нужна новая переменная под названием movingright. По сути, это просто скажет Годо, движется ли наш игрок вправо или нет.

Итак, сначала вам нужно добавить это в свой скрипт движения игрока.

Затем двумя нашими действиями мы хотим установить для нашей переменной movingright значение false или true, в зависимости от того, когда мы движемся вправо или нет. Как это:

Как только вы это сделаете. Нам просто нужно проверить, в каком направлении мы движемся, и перевернуть игрока в этом направлении по горизонтальной оси.

Обычно мы делаем это на спрайте, поэтому для этого нам нужно добавить этот код.

 , если не движется вправо:
$ AnimatedSprite.set_flip_h (истина)
еще:
$ AnimatedSprite.set_flip_h (ложь)

Теперь у вас должен быть игрок, который правильно бегает, меняет направление и прыгает. Теперь мы готовы взглянуть на подбор предметов и монет.

Godot 2d platformer tutorial: UI для наших предметов или подбора монет

Сначала давайте создадим интерфейс для отображения количества собранных монет.

Мы просто создадим базовый счетчик в нашей сцене, который мы сможем использовать, и вы должны в конце получить что-то вроде этого.

Создайте новую новую сцену, чтобы мы могли управлять нашими элементами пользовательского интерфейса в этой сцене.Затем вам нужно будет добавить узел под названием NinePatchRect. Добавьте это к своей сцене.

В слоте текстуры справа перетащите текстуру по вашему выбору. Для этого урока я просто перетащил изображение платформы, чтобы использовать его для нашего пользовательского интерфейса.

Как только вы это сделаете, добавьте к вашему NinePatchRect два дочерних узла, один из которых называется меткой, а другой — TextureRect.

Расположите их вот так и дайте им соответствующие имена.

Теперь вы можете расположить значок и метку по мере необходимости.Я устроил так:

Я добавил текст-заполнитель в свой ярлык, чтобы нам было что посмотреть.

Сохраните новый UI.tscn и перетащите его в свою игровую сцену, чтобы он выглядел так.

Учебник по Godot 2d платформеру — создание UI / GUI в godot

Теперь у вас должен быть вполне прилично выглядящий платформер с пользовательским интерфейсом, монетами, фоном и игроком, который может перемещаться по сцене.

Теперь нам нужно посмотреть на сборщики монет и то, как мы можем изменить наш счетчик монет.

Создание скрипта для сбора предметов или монет для нашей платформерной игры godot

Итак, чтобы позволить нашему игроку собирать монеты, нам нужно обнаруживать столкновения на монетах. Итак, давайте вернемся к нашему coin.tscn и начнем с добавления Area2D и collisionshape2d.

На этот раз мы будем использовать circlehape2d.

Измените размер коллайдера формы.

Учебник по платформеру Godot 2d — как создать сбор монет или предметов в godot

Теперь нам нужно создать скрипт, который позволит нам обнаруживать столкновение и что-то с этим делать.

Итак, в папке со сценариями создайте сценарий под названием подбора предметов.

Добавьте свой скрипт в свою монету area2d.

Для того, чтобы наш скрипт работал, нам нужно переупорядочить наши узлы следующим образом:

Итак, у godot есть отличный инструмент, который мы можем использовать для добавления некоторых предопределенных функций или методов. Давайте сначала начнем с расширения нашего area2d в нашем скрипте. Вот так:

Теперь вы хотите перейти в Area2D или CoinArea слева.

Щелкните правой кнопкой мыши узел.

Вы должны увидеть это:

Дважды щелкните body_entered. Нажмите на CoinArea и подключитесь.

Это сгенерирует для вас этот код.

Удалите проход из вашего кода и вызовите queue_free (), это по сути удалит тело, если некоторые из них попадают в его пространство.

Нажмите play, и теперь вы должны увидеть, что, когда ваш игрок касается монеты, она исчезает.

Итак, теперь нам нужно вести счет.

Итак, давайте сначала вернемся к нашему скрипту движения игрока и добавим переменную под названием score.Вот так:

Теперь сложная часть состоит в том, что мы разделили нашу монету и нашего игрока на отдельные сцены, нам нужен способ связать их экземпляры.

Для этого мы добавим глобальный gdscript, который поможет нам контролировать эту ситуацию.

Так что продолжайте и создайте сценарий под названием GameManager в папке сценариев.

Учебное пособие по платформеру Godot 2d — соединение сигналов нескольких сцен

Теперь, чтобы предварительно загрузить наш gamemanager. Перейти к проекту-> Настройки проекта и автозагрузка.

Нажмите «Добавить» и добавьте свой сценарий gamemanager.

Давайте вернемся к нашему сценарию GameManager и добавим переменную для хранения экземпляра нашего игрока. Так что просто создайте переменную с именем Player.

Как только вы это сделаете, вы хотите перейти к своему сценарию движения игрока и в методе _ready установите его таким образом.

Это поможет вам установить соединение. Давайте просто добавим функцию в наш скрипт движения игрока, которая может увеличить наш счет.

Отлично, теперь, наконец, нам нужно установить соединение.Итак, в нашем Coin tscn мы хотим снова перейти на CoinArea, перейти к нашему коду, где мы уничтожаем нашу монету, и добавить следующий код.

Отлично, давайте подключим это к нашему пользовательскому интерфейсу. Итак, давайте добавим в наш GameManager еще одну переменную под названием coinUI.

Теперь нам нужно подключить сигнал к нашему пользовательскому интерфейсу монеты. Поэтому для этого нам нужно добавить скрипт монеты. Прикрепите его к CoinCounter.

Добавьте этот код в скрипт:

Теперь все, что нам нужно сделать, это добавить проверку в наш метод увеличенияScore на нашем плеере, и мы сможем обновить наш счет.

Итак, чтобы сделать это, давайте теперь снова перейдем к нашему скрипту движения игрока и обновим наш ярлык с нашим счетом.

Перейдите в функцию увеличения очков и добавьте следующий код.

Таким образом, это в основном перебирает дочерние элементы нашего основного узла пользовательского интерфейса и проверяет, является ли это меткой. Если метка обновляет текст и преобразует счет в строку для нашего теста метки.

Если вы все сделали правильно, у вас должно получиться что-то вроде этого.

Учебник по платформеру

Godot — Добавление звука

Мы собираемся сгенерировать звук для нашего прыжка и подбора монеты с помощью SFXR.

Захватите SFXR, сгенерируйте несколько звуков и экспортируйте их как .WAV.

Так что добавить звук очень просто. Переходим на наш Player.tscn. Добавьте новый узел к нашему проигрывателю с именем AudioStreamPlayer2D.

Перейти к потоку справа.


Щелкните «Загрузить» и загрузите файл jump.wav. Теперь перейдите к нашему сценарию движения игрока и под той частью, где мы делаем прыжок. Нам просто нужно воспроизвести наш звук вот так.

Давайте сделаем то же самое и с монетоприемником.Итак, в нашем coin.tscn мы хотим добавить еще один AudioStreamPlayer2D.

Свяжите свой coinpickup.wav и в нашем скрипте ItemPickup добавьте следующий код.

Этот метод является немного базовым, вы можете добавить его в глобальный скрипт AudioManager для управления своими звуками, чтобы вы могли воспроизводить их из любого места в ваших игровых сценах.

Тем не менее, это дает вам понимание того, как вы можете воспроизводить звук, и затем вы можете создать свой собственный менеджер звука, очень похожий на менеджер игры, который мы создали ранее.

Итак, у вас есть полнофункциональный платформер Godot 2d. Со звуком, анимацией игрока, поднятием монет или предметов и многим другим.

Общие советы

  1. Если вы, возможно, создали свои сцены в неправильном порядке, вы, возможно, не сможете воспроизвести свою основную сцену. Вы можете легко исправить это, выбрав свою основную сцену в godot, перейдя в Project => Project Settings => Application => Run => Main Scene.

Полезные ресурсы прочие

Если вы не собираетесь создавать платформер Godot 2d с нуля, а предпочитаете использовать шаблон платформера Godot 2d.Тогда вы можете получить исходный код этого проекта здесь: Исходный код платформы Godot 2d

Если вы ищете больше руководств по Godot, почему бы не ознакомиться с некоторыми из моих предыдущих руководств по Godot, вот один из учебников по Godot 2D сверху вниз.

Вы можете посмотреть видео моего урока по Godot 2d по движению сверху вниз здесь: Godot 2d по движению сверху вниз.

Еще один полезный ресурс Godot — мой канал на YouTube: Канал на Youtube универсального программиста

Заключительные слова

Если вам понравился этот урок, поделитесь им в социальных сетях, подумайте о подписке на мой канал YouTube и нажмите кнопку звонка, чтобы получать уведомления о любых будущих видео.

Также подумайте о том, чтобы проверить мои курсы по разделу навыков. Если вы присоединитесь к программе по разделу навыков по моей партнерской ссылке, вы поддержите меня, чтобы я мог делать более подробные уроки, подобные этим.

Спасибо, что нашли время прочитать и увидеть вас в следующем уроке.

Некоторые другие статьи, которые могут вас заинтересовать:

Как правильно записывать даты

Если дат записи временами сбивали вас с толку, то, вероятно, по одной из двух причин. Во-первых, форматы даты различаются по всему миру, и мы часто сталкиваемся с этими разными стилями при чтении.Во-вторых, вы не совсем понимаете, как записывать даты через запятую.

Ключом к преодолению вашей борьбы с финиками является понимание преобладающих условностей, а затем их четкое и последовательное применение.

Вот совет: Хотите, чтобы ваш текст всегда выглядел великолепно? Grammarly может уберечь вас от орфографических ошибок, грамматических и пунктуационных ошибок и других проблем с написанием на всех ваших любимых веб-сайтах.

Как написать год

Годы следует указывать цифрами, за исключением начала предложения.Большинство руководств по стилю согласны с тем, что начинать предложение с цифры — плохой стиль, поэтому годы, помещенные в начале предложения, следует записывать словами. Американские писатели, как правило, не используют и после тысячи , выражая год после 2000 словами, но это распространено в британском английском. Оба верны.

Как записать месяц и день

При ссылке на конкретную дату в формате даты «месяц-день» используйте количественные числа (один, два, три), а не порядковые числа (первый, второй, третий).Это может показаться нелогичным, потому что мы обычно используем порядковые числа, когда «говорим» о датах. Например, можно сказать января две тысячи семнадцатого года , но написать 1 января 2017 года .

Многие люди не понимают, как писать даты с помощью запятых, поэтому вот практическое правило: в формате месяц-день-год (используется в США) помещайте запятые после дня и года. В формате день-месяц-год (используется в Великобритании и других странах) вообще не используйте запятые.

Если вы используете конструкцию с использованием или , можно использовать порядковый номер. Также нормально использовать порядковый номер при ссылке на определенный день без привязки к месяцу.

Как записывать даты с днями недели

При написании даты в полной форме используйте запятую после дней недели, чтобы обеспечить удобочитаемость.

Как писать века

Вот совет: Когда пишете о целых столетиях, не используйте апостроф до s .Века — это множественное число, а не притяжательное.

Например, когда мы пишем как , мы имеем в виду все годы с 1800 по 1899 год. В пределах этого диапазона находятся сто дискретных лет; то есть более одного: множественное число. Мы также можем называть эти годы вместе как девятнадцатый век со всеми строчными буквами.

Как писать десятилетия

Вот совет: Десятилетия следует записывать как двузначные числа с апострофом перед ними и s после них (например.г., ’90-е ). Если сомневаетесь, запишите. Вы можете записать все десятилетие цифрами с буквой s после него (например, 1990-е годы ) или написать слова (например, девяностые ).

Так можно представить себе, как записывать десятилетия с помощью чисел: это и сокращения, и множественное число. Более короткий способ сказать «Моя мать родилась в 1940-х» — «Моя мать родилась в 40-х». Апостроф (не открывающая одинарная кавычка) указывает, где были бы две цифры века, если бы они были включены.Нет необходимости ставить апостроф между нулем и s — это неправильно указывало бы на притяжательное.

Запись дат цифрами

Стили даты, состоящие только из цифр, не следует использовать в формальном письме, но могут быть случаи, когда их целесообразно использовать. При этом помните, что не во всех странах даты обозначаются цифрами одинаково. В США используется формат даты месяц / день / год , в Соединенном Королевстве и большей части Европы используется формат день / месяц / год , а в большинстве стран Азии используется формат год / месяц / день .Некоторые страны используют их комбинацию в зависимости от контекста (Канада, например, использует все три, в зависимости от того, кто является получателем сообщения).

Так что помните, если вы американец и пишете своему британскому другу, приглашая его отпраздновать День независимости 7 апреля вместе с вами, вы можете ожидать, что ваш гость приедет 7 апреля (что он обозначит как 7 апреля). Точно так же, если он пригласит вас на вечеринку в честь Дня Гая Фокса 11 мая, вам нужно будет отметить в своем календаре 5 ноября, а не 11 мая.

Вот совет: Учитывайте свою аудиторию при выборе способа обозначения даты.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
