Инфракрасные полы: вред - подробно о влиянии на организм!

Теплые полы уже не считается новинкой для строительных технологий в нашей стране. Всего использовалось два вида обогрева пола: водяное и электрическое. Такие полы применяются в качестве основного или дополнительного отопления зданий, могут устанавливаться как в жилых зданиях, так и в детских садах и коммерческих учреждениях. Теперь появилась самая современная разновидность полов с подогревом – инфракрасные.

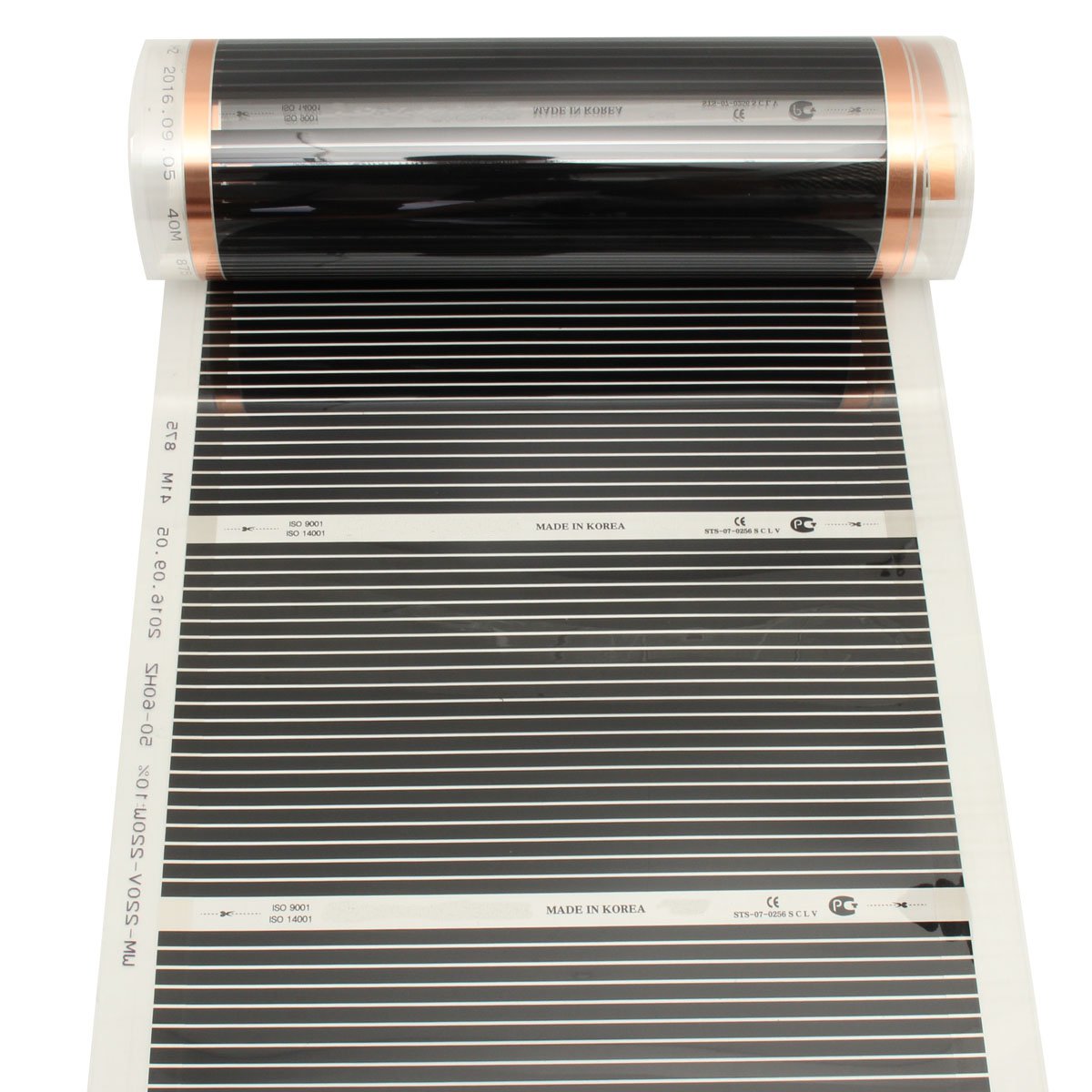

Инфракрасный пленочный пол

Что же такое инфракрасные полы, чем они отличаются от хорошо известных застройщикам вариантов, есть ли от них вред, какие имеют преимущества и недостатки? Вопрос очень интересный, стоит его рассмотреть более подробно. Для того чтобы лучше понять суть проблемы, следует вначале рассмотреть что такое инфракрасное тепло с точки зрения физики.

Теплые полы

Содержание статьи

Что такое инфракрасное тепло

Инфракрасный теплый пол – удачный маркетинговый прием, позволяющий увеличить количество продаж за счет использования для многих непривычного слова, вызывающего ассоциации прямой связи с «большой наукой».

Что такое инфракрасное тепло

Что же это такое в самом деле?

Есть три варианта передачи тепла от горячего тела холодному:

  • Конвекцией. Горячий воздух поднимается вверх, холодный опускается вниз. Температура в помещении выравнивается во всем объеме за счет постоянного движения воздуха. Теплый воздух нагревает наше тело кинетической энергией молекул. Чем выше температура, тем быстрее они двигаются, тем с большей силой ударяются в наше тело и передают ему свою энергию. За счет таких процессов нагреваемся и мы;
  • Кондукцией. Для этого способа нагрева требуется прямой контакт, передача тепла производится только в месте соприкосновения. Кондукция совмещает в себе два физических способа передачи тела: за счет кинетической энергии быстро двигающихся электронов нагретого тела и за счет излучения в инфракрасном сегменте;
  • Инфракрасными лучами. Таким методом нагревается большинство предметов на планете. Солнце – главный и самый мощный источник лучей в инфракрасном спектре. Все предметы, имеющие температуру, превышающую абсолютный нуль (-273°С), излучают тепловые инфракрасные волны. Чем выше нагрев – тем больше интенсивность инфракрасного (теплового) излучения.

Инфракрасное излучение (тепловое)

Солнце излучает несколько видов волн: гамма лучи, рентгеновские, ультрафиолетовые, видимые, инфракрасные лучи и микроволны. Нас интересуют только инфракрасные. Длина этих лучей от 0,74 мкм до 100 мкм.

Инфракрасные лучи

Для справки. Человеческие тело излучает лучи инфракрасного спектра от 6 мкм до 20 мкм. Длина имеет прямую зависимость от температуры нагрева тела. Эту справку мы даем для тех, кто панически боится слова «инфракрасный». С физической точки зрения «инфракрасными» можно назвать батареи водяного отопления, печи, камины и пр. То есть, все объекты, излучающие тепло. Если их температура выше температуры тела, то они инфракрасные обогреватели по отношению к нам. Если ниже, то они инфракрасные «поглотители», поглощают наши волны и за чет них нагреваются.

Вредные или безопасные инфракрасные волны?

Инфракрасное излучение на спектре электромагнитных волн

Теперь, имея определенный багаж знаний, можно приступить к рассмотрению вопроса о безопасности инфракрасных полов в сравнении. Но для этого следует знать еще одну физическую характеристику инфракрасного излучения – интенсивность. Определяется количеством энергии, излучаемой с единицы площади нагретого тела в ватах. Если интенсивность излучения не становится причиной перегрева человеческого тела, то пребывание в таких помещениях считается полностью безопасным.

Вывод. Инфракрасное излучение полностью безопасно для нашего организма. Конечно, только в тех случаях, когда оно не слишком интенсивное и не вызывает чрезмерного нагрева или ожогов тела.

С этим все понятно. Но инфракрасные полы нагреваются электрической энергией. Этот тип нагрева имеет свои особенности, способные оказывать негативное влияние на людей. Дело в том, то электрические цепи всегда излучают электромагнитные волны. А вот их влияние на наш организм изучен не до конца. На современном развитии медицинская наука установила предельные нормы показателей магнитного поля, которые принято считать безопасными. Эти данные отличаются в различных странах, единого критерия оценки допустимых показателей пока не существует.

Природа электромагнитной волны

инфракрасный теплый пол

Опасно ли электромагнитное поле инфракрасных полов

Опять нужно немного вспомнить школьные уроки физики, эти знания помогут нам объективно рассмотреть поставленный вопрос.

Инфракрасный пол

Электромагнитные поля имеют природное и искусственное происхождение. Они окружают нашу планету и защищают все живое от смертельного солнечного излучения, поворачивают стрелку компаса, указывают путь перелетным птицам и т. д. К их воздействию организм человека привык за сотни тысяч лет эволюции. Измеряется сила магнитного поля в максвеллах.

В последние десятилетия в нашу жизнь резко «ворвалась» цивилизация в виде многочисленных бытовых приборов, радио, телефонов и прочей теперь привычной для нас техники. Все они излучают электромагнитные поля, общая напряженность которых значительно превышает привычный природный фон. Излучает такие волны и инфракрасный пол, после его установки напряженность поля в помещении увеличивается. Но могут ли они навредить организму?

Инфракрасное отопление - польза или вред?

Поля имеют определенную длину и частоту, создаются квантами (не до конца исследованными частицами). Кванты с высокой частотой колебания имеют очень много энергии, которая способна разорвать межмолекулярные связи, такие поля излучает солнце или мощные рукотворные агрегаты. Наиболее известные и них аппаратура для рентгена. Энергоемкие поля однозначно опасны для здоровья человека.

К счастью, абсолютное большинство бытовых приборов, в том числе и инфракрасные полы, излучают поля с невысокими показателями частоты колебания и не могут разрушать молекулярные связи живых клеток. Но не стоит радоваться. Влияние полей на мозг человека – большая загадка для научных сотрудников. Время от времени появляются заявления от одних о вредности электромагнитного излучения, в частности и небезопасности пользования мобильными телефонами. Другие с такой же периодичностью пишут обоснованные трактаты, что бытовые поля полностью безопасны.

Конструкция инфракрасного пола

Вывод. Никто не сможет сказать, какое влияние окажет на присутствующих инфракрасный пол своими электромагнитными полями. Медики-практики советуют не увеличивать без крайней необходимости напряженность электромагнитных полей в помещении. Надеемся, что и с этим вопросом все понятно. Теперь нужно рассмотреть «вредность» инфракрасных полов с точки зрения строительных конструкций.

Способ работы системы «теплый пол»

Инфракрасные полы и строительные конструкции

Последовательность элементов при монтаже пленочного пола

Для того чтобы поддерживать температуру воздуха внутри помещений в пределах санитарной нормы, температура пола должна быть ≈ +30°С. Больше нагревать нельзя, по такому полу придется не ходить, а прыгать. Не все здания можно обогреть теплым полом с указанной температурой, если внешние стены не имеют эффективной изоляции, то потери внутреннего тепла будут очень значительными. В таких помещениях инфракрасный пол может использоваться лишь в качестве дополнительного отопления. А как относятся строительные конструкции к инфракрасному полу?

  1. Все деревянные элементы не рассчитаны для эксплуатации в условиях повышенных температур. Как следствие – они рассыхаются и трескаются, теряется не только внешний вид, но и физические показатели.
  2. Половые перекрытия – довольно сложные с инженерной точки зрения системы, имеют много мест соприкосновения с другими несущими конструкциями. При нагреве твердых тел они расширяются, коэффициент расширения неравномерный и зависит от физических характеристик тел. Инфракрасный пол нагревает их до значений намного выше, чем закладывали инженеры во время проектирования зданий и узлов перекрытия. Нарушение условий эксплуатации может становиться проблемой появление чрезмерных смещений, что не идет на пользу прочности и долговечностью перекрытий.

    Инфракрасный тёплый пол - схема

  3. ламинат

  4. Температура инфракрасного пола регулируется специальными приборами, они измеряют показатели нагрева и автоматически включают/выключают питание.

    Регулятор ИК пола

    Подключение терморегулятора инфракрасного пленочного теплого пола

    На первый взгляд все отлично. Но приборы контроля будут корректно функционировать только в тех случаях, кода пол равномерно отдается тепло по всей площади, а так бывает очень редко. В помещениях всегда есть мебель, предметы декора и т. д. Под ними процесс теплоотдачи значительно замедляется, пол в этих местах нагревается больше, чем в среднем в помещении. Как следствие – перегрев всех элементов, в том числе и мебели, она быстрее рассыхается и теряет свои первоначальные эксплуатационные свойства. Кроме того, в этих местах значительно увеличиваются нагрузки на элементы нагрева инфракрасного пола и возрастают риски их преждевременного выхода из строя. Ремонт перегоревшего инфракрасного пола обойдется довольно дорого.

Вывод. Стоит внимательно взвесить все преимущества и недостатки инфракрасного пола и быть готовым к тому вреду, который можно в результате получить.

Пленочные и стержневые модели

Инфракрасные полы и инженерные системы

Этим вопросом интересуются только профессионалы, потребители не считают нужным вникать в тему. А напрасно, от знаний влияния инфракрасного пола на инженерные системы зависит безопасность эксплуатации всего здания.

На что следует обращать внимание потребителям?

1. Максимальная мощность электрических сетей в квартире или доме. Стандартные квартиры рассчитаны на потребление не более 4 кВт мощности всеми бытовыми приборами. С учетом этого показателя рассчитывается сечение токоведущих кабелей, технические показатели средств защиты и т. д. Конечно, электрики во время монтажа дают определенный запас, но сколько и всегда ли – никому неизвестно. Для того чтобы иметь ощутимый эффект от использования инфракрасного пола в качестве отопительной системы нужна мощность на квадратный метр не менее 200 Вт/м2. И это при идеальной теплоизоляции половых перекрытий и фасадных стен. Если квартира площадью 100 м2, то только для инфракрасного пола потребуется 20 кВт свободных мощностей. Теперь сравните четыре запланированных и двадцать требуемых киловатт. Есть разница? Выход – перед монтажом инфракрасного пола следует полностью переделать электрическую проводку дома и получить разрешение у владельца электрических сетей на увеличение мощности. Владелец сетей не всегда такое разрешение дает, у него в большинстве случаев нет свободных мощностей. Причины такой ситуации различные, но главная – нежелание вкладывать прибыль в развитие инфраструктуры.

Характеристики

2.Безопасность эксплуатации. Инфракрасный пол подключается к напряжению 220 В. Технология укладки предусматривает несколько ступеней защиты оборудования, но всегда ли монтажники строго соблюдают рекомендованную изготовителем инструкцию? Нарушения ПУЭ, к сожалению, не так уж и редки. Да и во время эксплуатации могут возникнуть различные непредвиденные ситуации. К промеру, затопления полового покрытия вследствие прорыва водопроводной системы. В науке есть такое понятие: если вероятность события не равняется нулю, то его всегда нужно принимать во внимание. Значит, поражение пользователей электрическим током возможно.

Пленочный инфракрасный теплый пол сплошной 100см (220Вт/кв.м.)

Опытные строители настоятельно рекомендуют предусматривать использование инфракрасных полов для отопления еще во время производства проектных работ и утверждения документации во всех надзорных государственных организациях и владельцев инженерных сетей.

Несколько слов о преимуществах. Это единственный вид обогрева, технология обустройства которого не предусматривает использование «мокрых» материалов, что позволяет значительно расширять сферы использования инфракрасных полов, значительно сокращать время монтажа.

Вывод

Не стоит бояться инфракрасного излучения, в таких физических значениях оно полностью безопасно. О влиянии электромагнитных волн говорить довольно сложно. Для сравнения можно сказать, что инфракрасный пол в комнате ≈ 20 м2 создает мощность магнитного поля по значению равную телевизору с электронной трубкой. А в остальном о целесообразности использования такого выбора отопления каждый застройщик должен самостоятельно принимать решение.

Видео – Инфракрасный пол, за и против

советы по выбору, укладке и монтажу

Комфортная температура в доме является одной из основных составляющих понятия «уют». Ведь, согласитесь, какой бы красивой не была отделка стен, и какой бы удобной не была мебель, если в доме холодно, полноценно отдохнуть и расслабиться здесь не получится. Не надеясь на бесперебойную работу коммунальных служб, все больше наших соотечественников устанавливают в своих квартирах альтернативные источники тепла. Самыми популярными из них являются всевозможные теплые полы. К сожалению, монтаж водяного или электрического подогрева пола требует масштабных бетонных работ. Что же делать, если косметический ремонт в квартире или доме уже окончен, а о монтаже «теплого пола» как-то забыли. Единственным выходом из такой неприятной ситуации может стать инфракрасный теплый пол.

Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

  • Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
  • Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
  • Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
  • Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
  • Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
  • Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
  • Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
  • Легко подключается к системе «умный дом».
  • Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой.

Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля

Технические характеристики и область использования

Если вы уже решили использовать для обогрева инфракрасный теплый пол, технические характеристики приведенные ниже помогут вам точно рассчитать количество необходимого материала и грядущие затраты на отопление:

  • Ширина – от 0,5 до 1 м;
  • Длина рулона – 50 м;
  • Толщина листа – от 0,23 до 0,47 мм;
  • Потребляемая мощность одного м2 пленки – 25-35 Вт/ч;
  • Температура на поверхности пленки – 33°С.

Следует помнить, что в случае использования инфракрасной термопленки в качестве основного источника тепла, она должна покрывать не менее 70% поверхности пола. Такой обогрев не рекомендован в областях с суровым климатом. В этих регионах инфракрасный обогрев может быть использован только в качестве дополнительного или аварийного. Если произошла авария в системе центрального отопления или отопительный сезон еще не наступил, а на улице уже холодно, монтаж теплого пленочного пола не даст вам замерзнуть.

Все что нужно, для подключения теплого пола — так выглядит классический комплект поставки

Разрезать термопленку можно только в специально отмеченных местах, учитывайте это при расчете необходимого количество материала. Как правило, расстояние от одного места возможного разреза до другого около 25 см. Для того, чтобы не покупать лишнего уточните детали у продавца.

Кроме того, использовать инфракрасный обогрев можно не только в доме, но и в большинстве хозяйственных построек, где подведение центрального отопления затруднено. Это может быть гараж, теплица или сарай для животных. В сильные морозы использование термопленки поможет предотвратить замерзание трубопровода или обледенение крыльца.

Технология укладки и подключения системы

Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.

Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:

  • Для начала необходимо определиться с местом расположения термостата и установить его.
  • Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
  • Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
  • Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
  • Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.

Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя.

Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:

  • Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
  • Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
  • Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
  • Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату.
    По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению.
  • Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
  • В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
  • Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.

Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.

Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение

Схема монтажа инфракрасного теплого пола

Укладка финишного покрытия

Укладка коврового покрытия, паркета или ламината на инфракрасную пленку ведется по стандартной схеме, а вот кладка керамической плитки имеет некоторые особенности. Ламинированая поверхность пленки может нарушить сцепку плиточного клея с черновым полом. Для ее улучшения рекомендуется уложить на полу монтажную сетку с ячейкой до 20 мм и закрепить ее в тех местах, где нет ИПО.

После завершения работ по укладке плитки клеевой раствор должен полностью просохнуть. Происходит это через 28-30 дней. Включать систему подогрева раньше этого срока не рекомендуется.

С ростом популярности этого материала появляется все больше фирм, производящих инфракрасный теплый пол. Покупать этот материал следует только у проверенного поставщика, который не только способен поддержать выданную гарантию, но и готов предоставить полную информацию о тонкостях монтажа, присущих именно его продукции.

Оцените статью: Поделитесь с друзьями!

ᐈ Как выбрать пленочный теплый пол,

Как правильно выбрать пленочный теплый пол

Плёночное отопление становиться все популярней с конца 2016 года в Украине. Связанно это с тем, что инфракрасные полы действительно более функциональны и экономичны чем другие аналоги. Однако приняв решение купить инфракрасный теплый пол в 2020 году, Вы можете столкнуться с непростой задачей выбора нужного именно Вам варианта.

В данной статье мы дадим ответ на то, как выбрать пленочный теплый пол, в чем различия между основными его видами.

Виды пленочных теплых полов

1. Пленочный пол на основе полосатой ик-пленки. Плёнка такого типа также называется – стандарт. Основная ее особенность в том, что она выпускается в разных типоразмерах, а также имеет относительно не большую стоимость. Такие нагревательные пленки чаще всего применяются при укладке под ламинат, линолеум, ковролин и цементную стяжку.

2. Инфракрасный пол на основе сплошной ик-пленки. Данную пленку также принято назвать – премиум. Основная ее особенность в том, что греющая карбоновая паста нанесена сплошным слоем, а также данное изделие имеет дополнительные защитные уретановые слои, что в разы повышает её износостойкость и долговечность. Однако за счет этого стоимость такого изделия, значительно выше.

3. Пленочный ик-пол на основе "саморегулируемой" инфракрасной пленки. Это некая модификация стандартной полосатой пленки. При перегреве мощность такой пленки снижается примерно на 15-20%. Рекомендуем выбирать пленочный пол саморегулируемый только после консультации с специалистом, т.к. практических преимуществ перед простыми полосатыми пленками тут нету.

какой пленочный теплый пол лучше - ПЛЮСЫ И МИНУСЫ

Однозначно можно предположить, что чем дороже продукт, тем он лучше. В случае пленочных полов, сплошная пленка является лидером по качеству, износостойкости и КПД нагрева. Кроме этого, такую пленку можно резать по диагонали. Более подробно о том, как это делается читайте тут.

Сплошные пленочные полы выбирать следует в тех случаях, когда требуется создать максимально долговечное и надежное решение пленочного отопления. Также премиум пленка имеет возможность и технологию укладки под кафельные покрытия
( не рекомендуется у влажных помещениях).

Сплошную премиум пленку часто еще называют – «плёночный пол 4 поколения».

Плёночные полы 4 поколения лучше выбирать также в тех случаях, когда вы не знаете точного расположения будущей мебели в комнате. Такие нагревательные пленки имеют повышенную температуру перегрева (выше 200°C) поэтому смогут безотказно работать даже если вдруг окажутся под мебелью. Чаще всего сплошные ИК-пленки устанавливаются под ламинат, линолеум, ковролин и паркетную доску. Заявленный срок эксплуатации таких пленок составляет от 50 лет.


Однако если у вас стоит задача выбрать вариант пленочного пола в сегменте «цена-качество», рекомендуем выбирать нагревательную пленку полосатого типа изготовленную из качественного полиэтилентерефталата молочного оттенка. Цена таких изделий значительно ниже, чем у премиум полов, но качество и эксплуатационные свойства остаются на достаточном высоком уровне.


Цена за м2 с виду одинаковых полосатых нагревательных пленок может значительно отличатся в зависимости от производителя.

И если вы решили выбрать для теплого пола самую дешевую нагревательную пленку - хотим Вас предостеречь от этого .

Нужно понимать, что не все полосатые пленки имеют одинаковое качество. Все дело в том, что качество, а соответственно и цена таких изделий зависит от качества полиэтилена (его температурной устойчивости) из которого они изготавливаются, ширины медной токопроводящей шины и греющих карбоновых полос, а также от толщины и эластичности пленки.

Наглядно качество полиэтилена определяется его цветом. Если полосатая нагревательная пленка сделана с прозрачного полиэтилена, это свидетельствует о том, что у нее низкая температура плавления (до 60-80 градусов), а соответственно она не сможет долго проработать в любых нештатных ситуациях связанных с перегревом. Такие пленки обычно имеют минимальную цену и на фоне других изделий могут показаться очень привлекательны для покупателя.

К таким недорогим инфракрасным пленкам можно отнести такие бренды как: Монокристал (Украина), IN-THERM (Южная Корея), EXAfilm и другие малоизвестные бренды.

Эксперты не рекомендуют выбирать дешевые инфракрасные пленки для конструкций теплого пола.
Все дело в том, что ИК-пленка находится в непосредственном контакте с напольным покрытием (ламинатом) и в такой конструкции недопустимо, чтобы она (ик-пленка) начала тлеть или плавиться в любых нештатных ситуациях связанных с перегревом (теплозапиранием). Простые, самые дешевые ик-пленки можно с успехом использовать для монтажа на стену, потолок, для обогрева брудеров и т.д, но не для теплого пола.


Выбирая надежное, долговечное и безопасное решение среди недорогих вариантов обратите внимание на полосатую инфракрасную пленку таких производителей, как: Heat Plus, Hot-Film, Enerpia. Все эти торговые марки производятся в Южной Кореи, в то время как дешевые аналоги - завозятся с Китая.

Сравнивая уже хотя бы по цвету полиэтилена с которого изготовлены данные продукты Вы поймете, что они имеют светло-молочный оттенок, а это свидетельствует о том, что в составе полиэтилена присутствует терефталат – материал повышающий температуру плавления и температуростойкость изделия в целом. Обычно температура плавления таких пленочных полов составляет 140-160 градусов.

Выбрав пленочный пол Hot-Film вы обеспечите себе "высокий коэффициент спокойного сна" за сравнительно небольшие деньги.

Вывод. Выбирая пленочный теплый пол учитывайте все плюсы и минусы:
  1. Сплошной пленочный пол имеет самое высокое качество среди всех аналогов, однако стоит значительно дороже;
  2. В сегменте «цена-качество» рекомендуем выбирать высококачественную (не самую дешевую) полосатую пленку;
  3. Подбирая недорогой вариант пленочного пола, стоит обращать внимание на температуру плавления изделия. Если основным критерием выбора является цена – выбирайте пленку IN-THERM, если Вы ищете недорогой, но максимально качественный и надежный пленочный пол – рекомендуем полосатую пленку Hot-Film

Быстрый расчет стоимости за 30 секунд

Ответьте всего на 7 вопросов и получите полную спецификацию по материалам

Расcчитать цену

как выбрать пленочный инфракрасный теплый пол по типу напольного покрытия

В силу своей многофункциональности плёночные полы могут укладываться под большинство существующих типов напольных покрытий.

Полосатая и сплошная нагревательные пленки подходят под все типы напольных покрытий, которые укладываются «плавающим способом» (без клея и раствора). К таким полам относят:

  • ламинат
  • линолеум
  • паркетная доска
  • ковролин

Разница в выборе пленочного пола появляется только при укладки таких полов под цементную стяжку или кафельную плитку и обусловлена она технологией монтажа.

А именно, если вы планируете установить пленочный пол под цементную стяжку  следует выбирать только полосатую пленку шириной 50 см. Связанно это с тем, что в процессе монтажа по данной технологии потребуется делать отверстия в пленке через которые забиваются дюбеля 6*40. В полосатой пленке в отличии от сплошной допускается делать отверстия в прозрачных не греющихся участках.

Если Вы решили установить пленочный пол под плитку  следует выбирать исключительно сплошную нагревательную пленку Heat Plus. Связанно это с тем, что в этой пленке присутствует дополнительное основание с нетканого полотна, которое усиливает механическую связь между слоями полиэтилена, что сводит к нулю вероятность расслоения пленки после укладки на неё плитки.

как выбрать пленочный теплый пол по мощности

Помимо разделения по типам, пленочные полы также делятся по мощности. Основные рекомендации при выборе инфракрасных теплых полов такие:

  1. Если выбираете плёночный пол, как источник дополнительного отопления - рекомендуемая мощность         120 – 150 Вт/м2
  2. Если выбираете инфракрасный теплый пол, как источник основного отопления - рекомендуемая мощность  150 – 220 Вт/м2
  3. Если выбираете пленочный пол в качество основного отопления по технологии под стяжку (плитку) на полностью остекленные балконы, лоджии - рекомендуемая мощность     400 Вт/м2

Более подробно о мощности пленочного теплого пола и его электропотреблении читайте тут


Подбор теплого пола за 30 секунд

Ответье всего на 7 вопросов и получите полную спецификацию по материалам

Подобрать теплый пол

Вывод. Перед тем как приступить к выбору пленочного теплого пола сформулируйте для себя ответы на ключевые вопросы:
  1. Под какое напольное покрыты будете устанавливать?
  2. Что для вас является приоритетом в выборе, цена или качество и пожарная безопасность?
  3. Какой тип отопления будет нести пленочный пол: основной или дополнительный?

Имея ответы на эти вопросы и используя наши рекомендации из статьи Вы с легкостью сможете выбрать пленочный инфракрасный пол который подходит именно Вам.

виды, монтаж, плюсы и минусы, отзывы, какой бренд лучше

Популярность теплого пола постоянно растет, а производители разрабатывают все новые виды и типы таких систем обогрева. Новинка строительного рынка –  пленочный теплый пол. Изготовители описывают эту систему самыми яркими красками, но практика показывает, что на деле все совсем не так радужно.

Более того, появляются самые удивительные слухи о вреде или пользе таких конструкций, порой, совершенно противоположные. И все же у пленочных систем теплого пола есть немало преимуществ, поэтому познакомиться с этим материалом стоит как можно ближе. При правильном монтаже и применении он сделает дом комфортным при минимальных затратах времени и сил на ремонт.

Содержание статьи:

Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Где и как применяют пленочные системы?

Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:

  • ширина пленки – 0,5-1 м;
  • длина рулона пленки – 50 м;
  • толщина материала – 0,2-0,4 мм;
  • потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
  • рабочая температура поверхности нагревательного элемента – 30-50 градусов.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.

Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда

Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Системы инфракрасного теплого пола подходят для монтажа на самые различные поверхности. При желании пленку можно уложить на стену или на потолок, соблюдая при этом рекомендации производителя

Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.

Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.

Инфракрасный пол и безопасность

Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.

Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.

Инфракрасные пленочные системы теплого пола в процессе нагрева выделяют незначительное количество электромагнитного излучения. Интенсивность этого излучения невелика и угрозы для здоровья не представляет

На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.

По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.

Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.

При устройстве инфракрасного пленочного пола на больших площадях следует учитывать, что длина одной сплошной полосы пленки не должна превышать 10 метров

Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.

При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.

Марки и лучшие производители

Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.

Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.

Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8  или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.

Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.

Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.

Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.

Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.

Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент.

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться.

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.


Инфракрасный теплый пол Teplotex (Теплотекс) от производителя

Инфракрасная пленка TEPLOTEX производится в Юж. Корее для компании ООО «СКО Альфа-проджект». На российском рынке торговая марка появилась 10 лет назад и успешно продается на территории РФ и за её пределами. На сегодняшний день официальные представители торговой марки работают в 48 городах Росси. Действительно длительное присутствие торговой марки в российских магазинах говорит о доверии потребителей и партнеров. Приобрести пленочный теплый пол Теплотекс у производителя Вы можете, оставив запрос на сайте или по телефону, указанному в шапке.

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1.0
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Качество, проверенное временем

Особенность инфракрасного теплого пола Теплотекс в заводском контроле качества производства. Полное соответствие технологических процессов стандартам позволяет гарантировать стабильную и безопасную работу системы обогрева. Пленочный пол торговой марки Teplotex успешно продается на российском рынке уже 10 лет и получил множество положительных отзывов продавцов и потребителей. Производитель Теплотекс предоставляет гарантию 10 лет.

10 причин продавать инфракрасный пленочный теплый пол в вашем магазине

  1. Если вы занимаетесь торговлей строительными и отделочными материалами – ваши покупатели уже готовы к покупке теплого пола, так как он монтируется как раз во время ремонта или строительства. Это отличный способ увеличить средний чек.
  2. Цена теплого пола Teplotex приятно удивит покупателя. Довольный клиент – постоянный клиент (в любой кризис).
  3. Продажи без возвратов и претензий. Качественной и проверенной продукцией торговать очень выгодно.
  4. Если среди ваших покупателей есть монтажники, или Вы сами занимаетесь ремонтом и строительством - Teplotex надежный и недорогой теплый пол, который никогда вас не подведет.
  5. Даже если у вас небольшой по площади магазин – пленочный теплый пол не займет много места в торговом зале, мы предоставляем демонстрационные стенды и образцы продукции.
  6. Работая с производителем, Вы можете получить более высокую наценку.
  7. Наших дилеров мы обеспечиваем рекламными материалами, а также проводим обучение для продавцов.
  8. Мы предлагаем бесплатную доставку.
  9. Производим отгрузку в день поступления заявки, работаем с любой транспортной компанией, товар всегда в наличии на складе.
  10. Техническая служба осуществляет поддержку и консультацию, производит бесплатный расчет системы обогрева при необходимости.

Пленочный теплый пол Teplotex на отрез

Пленочный теплый пол Теплотекс поставляется на отрез в бухтах 100м, это наиболее удобный формат для розничной торговли в строительных магазинах, на рынках и отделах розничной торговли специализированных центров.

Три варианта ширины позволяют осуществлять наиболее простой монтаж на любой площади. Пленка шириной 0,5м наиболее удобна при раскладке на небольшой площади, где важно аккуратно обойти участки со стационарно стоящей мебелью без ножек и предметами интерьера. Пленка шириной 0,8 и 1,0 м наиболее удобна на большой площади, такая ширина позволяет уменьшить количество соединений пленки, что значительно повышает надежность системы. Кроме того, в зависимости от конфигурации помещения, можно комбинировать отрезки разной ширины.

Пленка имеет линию отреза на полотне для удобства монтажа.

Применения инфракрасной пленки Teplotex

Инфракрасная пленка Teplotex является идеальным вариантом для системы обогрева под легкие покрытия (ламинат, линолеум), так как совершенно не увеличивает высоту пола и предполагает сухой монтаж без использования клея или иной основы. Этим пленка очень привлекает потребителей, в особенности тех, кто предполагает укладывать теплый пол самостоятельно. В любом случае, стоимость такого монтажа у специалистов не высока.

Инфракрасный пол легко демонтировать или заменить, не повреждая декоративное покрытие. Размещать пленку можно как на пол, так и на стены и потолок.

Для безопасного использования необходимо подключать систему через терморегулятор, чтобы предотвратить перегрев поверхности и сэкономить электроэнергию.

длина шага (отреза) 0.25 м
ширина полотна пленки 0.5/0.8/1.0 м
max. длина 1 полосы 8 м
max. мощность 220 Вт/м2
толщина пленки 0.34 мм
среднее энергопотребление 67 Вт/м2
t рабочая 45°C
t max 50-60°C

Нагревательным элементом инфракрасного пленочного теплого пола служит карбоновая паста, нанесенная полосами параллельно между медными шинами, которые служат полупроводниками. Нагревательные полосы запаиваются между двумя слоями полимерной пленки, предназначенной для фиксации элементов и безопасной эксплуатации системы. Пленку можно разрезать обычными ножницами в месте разреза, обозначенном на полотне. Шаг отреза пленки Теплотекс 25 см, таким образом можно очень аккуратно разместить систему на поверхности без перерасхода материалов. Нельзя подключать отрезок пленки более 8 м, даже если есть возможность разложить больше. Часть полотна отрезается и подключается параллельно.

Максимальная мощность инфракрасного пола - 220 Вт/м2, это значит, что при понижении температуры пленка может выделять достаточное количество тепла. Пленочный теплый пол ТЕПЛОТЕКС можно использовать для основного обогрева помещения. Рабочая температура пола 45°С, при этом для безопасной работы системы температуру нагрева на терморегуляторе необходимо устанавливать не более 27°С, чтобы не повредить покрытие пола.

Основные параметры приведены в таблице, полная характеристика нагревательной пленки подробно изложена в инструкции по монтажу и эксплуатации.

Идеальный вариант для дачного сезона

Легкий монтаж/демонтаж

Организация отопления в деревянном доме требует учета нескольких особенностей, например, конструктивного исполнения каркаса или отдельных элементов отделки помещения.

Низкая стоимость

Принимая во внимание периодическое использование дачной постройки, владельцы всегда стараются подобрать наиболее экономичный вариант отопления.

Безопасная альтернатива конвектору

Если стоит выбор между традиционным обогревателем и теплым полом - инфракрасная пленка позволит наиболее равномерно, а значит эффективно обогреть любую площадь.

Теплый пол на дерево – самый актуальный вопрос для владельцев загородной резиденции. Как укладывать систему обогрева, если основа пола - деревянные лаги. Инфракрасный пленочный пол Теплотекс - самый удачный вариант.

Не требует специальных крепежей, сухой монтаж, легкая конструкция (на деревянное основание бетонную стяжку не зальешь) - ну и самое главное - в деревянном доме преимущественно используются легкие декоративные покрытия - дерево, ламинат, линолеум.

Про безопасность. Теплый пол - это, конечно, электрическое оборудование, так же, как и проводка, холодильник или водонагреватель, которые успешно используются при соблюдении правил монтажа и эксплуатации. Рекомендуем изучить инструкцию по монтажу и проконсультироваться со специалистами при расчете системы обогрева.

Инфракрасный теплый пол Teplotex в готовых комплектах

Готовые комплекты пленочного теплого пола наиболее удобны для продажи в магазинах самообслуживания, а также для интернет-магазинов. В комплект входит нагревательная пленка, комплект соединений (клипсы-крокодил), силовой провод, изоляция и инструкция по установке.

Чаще всего готовые комплекты покупают для самостоятельного монтажа, так как для выбора нужно знать только предполагаемую площадь обогрева, а пошаговая инструкция содержит всю необходимую информацию, а также гарантийный талон.

Комплекты площадью от 1 до 20 м2 можно комбинировать при необходимости.

Ваш идеальный магазин теплого пола


Теплый пол в вашем
интернет-магазине

за 5 минут

Мы предоставим файл для моментальной загрузки товаров в Ваш интернет-магазин


Самые выгодные условия производителя

Бесплатная доставка
в ваш город

Оставьте запрос на сайте, чтобы получить прайс производителя и возможность бесплатной доставки

Варианты оформления выкладки теплого пола

Обратиться к производителю

  • Подбор ассортимента теплого пола и греющего кабеля в зависимости от формата торговли
  • Расчет минимального объема заказа для первой заявки
  • Техническая консультация

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Ответ будет отправлен на Ваш e-mail, внимательно проверьте данные при отправке.

Для монтажа пленочного теплого пола требуются дополнительные материалы, которые обычно приобретаются после расчета площади обогрева. Помимо элементов системы (силового кабеля, клипс, битумной изоляции) для монтажа потребуется теплоизоляция (неметаллизированная) изоляция, скотч для соединения теплоизоляции, для монтажа под линолеум необходима фанера, ГВЛ или OSB.

Соединительный провод

Битумный скотч

Фанера, OSB, ДВП

Скотч для фиксации отрезков пленочного пола

Клеммы

Терморегулятор с датчиком температуры пола

Полиэтиленовая пленка

Теплоизоляция с лавсановым покрытием

монтаж и подключение своими руками

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм.

Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.

Его с успехов применяют:

  • в жилом секторе;
  • в учебных заведениях;
  • в медицинских заведениях;
  • в оранжереях;
  • в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.

Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.

А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.

Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28°С.

Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Преимущества технологии монтажа

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.

В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.

Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

  • Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
  • Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
  • Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

    Электромонтажные схемы

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

  • Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

    Оформление края отрезанной полосы

    Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

  • Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

    Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

  • Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
  • Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.



преимущества, принцип работы, монтаж пленочного теплого пола.


Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.

Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.

Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.

Как работает инфракрасный теплый пол Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки. Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.

В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.

Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.

Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.

Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.

Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.

Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.

Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.

Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.

Сравните цены на инфракрасную пленку для теплого пола - купите лучшую инфракрасную пленку для теплого пола у международных продавцов на AliExpress

Отличные новости !!! Вы попали в нужное место для инфракрасной пленки для теплого пола. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая инфракрасная пленка для теплого пола в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инфракрасную пленку для теплого пола на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инфракрасной пленке для теплого пола и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести инфракрасная пленка для теплого пола по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Монтаж инфракрасного пленочного теплого пола своими руками

  • Монтаж теплого пола - Общие указания
  • Монтаж инфракрасного теплого пола Caleo
  • Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого.В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

    Конструкция перекрытия ↑

    По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение - быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

    Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

    Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие - сопротивлением, и от них исходит тепло.Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

    Но это в случае несущего тока макаронных изделий с серебром - а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

    Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Так, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

    Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина - угроза Вашей безопасности!

    Полезные функции инфракрасный пол ↑

    • поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
    • Инфракрасный пол
    • способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
    • дарит свежесть и чистоту;
    • практически нет э / м излучения, эти полы абсолютно безвредны для человека;
    • несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
    • Инфракрасное излучение
    • нагревает предметы в комнате, которые передают свое тепло человеку.

    Подготовительный этап ↑

    Первый шаг - очистить комнату от ненужных предметов интерьера - мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия - будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.

    Выбор места расположения датчика температуры ↑

    Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

    Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

    Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

    Выбор места расположения терморегулятора ↑

    Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

    Термостаты бывают разных версий: для одного требуется ниша в стене (нужно вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

    Установите отражающую подложку теплопередачи ↑

    Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

    Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

    Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

    Приложите подкладочный шов к стыку, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если нет майлара. Это поможет согреться.

    Установка теплой инфракрасной пленки ↑

    При монтаже большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д. Тот факт, что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

    Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно разрезать пленку полосками любой конструкции: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

    Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см из-за того, что вам все равно придется соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

    Подключение инфракрасной пленки ↑

    Для соединения пленки используются специальные хомуты, называемые «крабами». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

    Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре теплая инфракрасная пленка выйдет из строя), сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно исправить! Проверить это, отодвигая их в сторону.

    Электропроводка ↑

    При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

    Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

    Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

    Как спрятать проводку ↑

    Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы части не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

    Как подключить терморегулятор ↑

    Выходя из коробки в стене, провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

    При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

    Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве подложки следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

    Связанные с контентом

    инфракрасная пленка | Тепло Плюс

    Heat Plus - это нагревательный элемент, используемый в сочетании с другими продуктами Heath Plus для создания систем электрического отопления, пленочных инфракрасных теплых полов, локальных систем отопления, нагревательных приборов, систем защиты от обледенения и таяния снега и других целей.КПД системы обогрева на основе инфракрасной пленки более 90%. Высокий показатель достигается не только с помощью инфракрасного обогрева, но и за счет исключения потерь при передаче энергии от источника к излучателю тепла. Инфракрасная пленка в сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и для укладки под тяжелые покрытия (плитка, мрамор и др.).

    В основном пленка устанавливается под напольное покрытие, но также может быть закреплена на стенах, потолке или других теплопроводных поверхностях.Принцип действия нагревательной пленки Heat Plus Standart основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло. Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель ...), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus Standart, всегда чувствуют себя тепло и комфортно не только за счет тепла, но и за счет процесса ионизации воздуха пленкой за счет слоя серебра. КПД пленочной системы отопления более 90% - это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла.Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем. Инфракрасная нагревательная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,338 мм, состоящую из 5 технологических слоев (в отличие от аналогов, которые состоят из 2-3 слоев). Карбоновые полосы объединены в секции длиной 20 см.Слой углерода с пластификатором однородно, с большой точностью наносится на полиэтиленовую (полиэфирную) подложку. Исключается перегрев пленок с высокой удельной мощностью. Важнейшей частью конструкции инфракрасной пленки является место соприкосновения медной шины с током и углеродного нагревательного слоя. Надежный контакт обеспечивает серебряная шина, которая полностью покрывает площадь медного проводника и обеспечивает отсутствие воздушного зазора. Благодаря высокому качеству медного проводника наименьшее контактное сопротивление (0.1 Ом) достигается.

    Инфракрасная пленочная система углеродного обогрева пола.

    Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

    Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания. Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей.Углеродная термопленка - это экономичное и качественное решение для обогрева любого здания. Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.

    Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены.Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером. В полупроводниковой технологии нет движущихся частей в машине - она ​​не требует никакого обслуживания.

    Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

    Что касается деревянных полов, у вас есть два рекомендуемых варианта: паркет из паркетной доски. Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.

    Черный пол с подогревом имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на нашу 6-миллиметровую изоляцию пола (которая заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола - менее 6.5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола. Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.

    Производство тепла - пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.

    Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

    Простота установки - установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком. С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.

    Качество - Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора.Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!

    Цифровое управление - управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата, который имеет 7 дней / 24 часа автономной работы со встроенным таймером. Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.

    Примечание: для других напольных покрытий пленка может быть покрыта фанерой, а затем самим напольным покрытием (керамическим, ковровым или виниловым)

    Что такое нагревательная пленка (HOT-Film)?

    Что такое нагревательная пленка (HOT-Film)?

    HOT-Film производства Korea Heating Co., Ltd. - это превосходный и современный обогревательный материал для полов, потолков и стен.

    Углеродный нагревательный элемент (электрический проводник) и серебряная паста напечатаны на полиэтиленовой пленке из изоляционного и огнестойкого материала, которую необходимо соединить с пленкой Laminex после изготовления электрода из медной фольги.

    Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. HOT-Film, основанная на тепловом излучении в дальней инфракрасной области, дает более длительный эффект нагрева, чем другие системы отопления.Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

    Сырье для горячей пленки:

    Изоляционная / огнестойкая пленка из ПЭТ:
    ПЭТ - это сокращение от полиэтилентерефталата, входящего в состав термопластов. Он легкий, не имеет вкуса и запаха и широко используется в предметах домашнего обихода, игрушках, электрических изоляторах, корпусах для радио и телевизоров, а также в упаковочных материалах.Для Hot-Film ПЭТ соответствует требованиям стандарта VTM-2 по изоляционным / огнестойким свойствам UL.
    Он имеет цвет молока и используется для электронных / электрических материалов.

    Углеродная паста:
    Мелкий черный порошок с углеродом в качестве основного элемента. Он имеет размер частиц 1 ~ 500 мкм и используется для изготовления черной краски (пигмента), резины и типографской краски.
    Для нагревательного элемента из углерода (нагревательная часть пленки) количество нагрева можно регулировать, регулируя значение его сопротивления в зависимости от соотношения углерода и графита в смеси.

    Серебряная паста:
    Серебряная кабина используется для повышения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной нагревательной секцией. Идеальное значение сопротивления должно быть не более 1 Ом.

    Пленка Laminex:
    Пленка Laminex, которая используется в производстве нагревательной пленки, имеет высокую адгезионную прочность, высокую термостойкость и легкость обработки.
    В частности, его клейкое вещество использует EVA (для полов) или EEA (для сауны).

    Описание продукции и технические характеристики производителя:

    Ниже представлены (в видеоформате) описание и технические характеристики продукции компании Korea Heating Co., Ltd.

    Превосходство системы нагрева Hot-Film:

    1) Простая в установке и экономичная система отопления:

    Способен снизить затраты на установку благодаря простоте строительства / установки . Процесс означает сокращение времени строительства.

    Способен к быстрому нагреванию за счет параллельной структуры нагревательного элемента и использования электричества.

    Возможность частичного обогрева и экономии ненужных расходов на отопление (Возможно использование центральной системы управления)

    Позволяет иметь более просторное жилое пространство, не требуя отдельного помещения для котла.

    2) Экологичная и здоровая система отопления:

    Нагревательный элемент изготовлен из угля, например древесного угля (активированного угля), излучающего меньше электронных волн.

    Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

    В нем не используется пламя, поэтому он производит меньше шума, пыли и угарного газа.
    Идеально подходит для мест с детьми, пожилыми людьми и пациентами.

    3) Экономия на обслуживании системы отопления:

    На 30% дешевле, чем электрическое отопление, и более чем на 50%, чем на масляном котле.

    Простая конструкция и конструкция означают меньшее количество отказов продукта и снижение затрат на обслуживание.

    Для реконструкции дома систему легко снять и переместить.

    Hot-Film Технические характеристики:

    • Способен поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярности и высокой плотности.
    • Технология и разработка высокотехнологичного полиграфического оборудования, позволяющего печатать равномерно.
    • Разработка специального ламинатора для производства нагревательной пленки.
    • Использование оскорбительной и огнестойкой пленки мирового уровня.
    • Технология предотвращения образования искр со стороны угольной печати за счет конструкции специальной серебряной будки.
    • Конструкция предотвращения возникновения искр за счет регулировки площади сечения угольной печатной стороны.
    Взаимодействие с другими людьми

    © 2011 Far Infra Co. Ltd., - Все права защищены

    Инфракрасная нагревательная пленка | DAEWOO ENG

    Инфракрасная нагревательная пленка | DAEWOO ENG
    ГЛАВНАЯ Продукция Обогрев пленкой в ​​дальней инфракрасной области
    ()
    Название модели Потребляемая мощность ширина Теплотворная способность Единица упаковки
    DW300 60Вт ч / м 30 см 52 ккал 100 ~ 150 м / рулон
    DW500 100Вт ч / м 50 см 86 ккал 100 ~ 150 м / рулон
    DW600 120Вт ч / м 60 см 103 ккал 100 ~ 150 м / рулон
    DW1000 200Вт ч / м 100 см 172 ккал 80 ~ 100 м / рулон

    Название продукта

    Нагревательная пленка

    Общий котел

    Примечания

    Способ строительства

    Сухой и мокрый тип все в наличии

    Только мокрого типа

    Свободный выбор

    При строительстве

    Котельная

    Не требуется

    Требуется площадь

    Трубы отопления

    Нет

    Внешний вид

    Чистый

    Построенная толщина

    10 мм

    110 ~ 120 мм

    Высота этажа на 10 см

    Срок строительства

    1 день

    4 ~ 5 дней (включая отверждение)

    Увеличение денежного потока

    Нагрузка на пхен

    2 кг

    Около 240 кг

    2.38 тонн / 10 пхен нижняя нагрузка

    При работе

    Техническое обслуживание

    Не требуется

    Требуется постоянно

    Удобный

    A / S

    Практически нет

    Часто

    Строительство без забот

    Поломка из-за холода

    Нет

    Может произойти

    Уйти с места без забот

    Ремонт полов

    Средний ремонт

    Масштабный ремонт (Разборка)

    Удобный

    Расходы на техническое обслуживание

    Низкое (64%)

    Высокое (100%)

    Снижение затрат на топливо на 60%

    Реконструкция

    Легко

    Множество ограничений

    Название продукта

    Нагревательная пленка

    Панель теплого пола

    Нагревательный материал

    Углерод

    Никель Fe-хромовая проволока

    Электромагнитные волны

    Практически нет

    Много

    Дальний инфракрасный порт

    90.4%

    Нет

    Соединительная конструкция

    Параллельный

    Серия

    Перегрев

    Поддерживать при определенной температуре

    Продолжайте увеличивать до перегрева

    Прочность

    Коррозия не происходит, и нагрев может поддерживаться в случае частичного короткого замыкания

    Происходит коррозия, и в случае короткого замыкания функция будет потеряна

    Колебания температуры в помещении между верхом и низом

    Обогрев за счет излучения сохраняет внутреннее пространство полностью теплым

    Пол горячий, а потолок холодный (сильные колебания температуры)

    Классификация

    Цена за единицу поставки

    Ежемесячное использование

    Ежемесячные расходы на отопление

    Калорийность (㎉ / ㎡)

    Индекс нагрева

    Керосиновый котел

    900KRW /

    175ℓ

    157 500 вон

    150㎉ / ㎡

    100

    СНГ

    1050KRW /

    130㎏

    136,500KRW

    150㎉ / ㎡

    82

    Электрическая панель пола

    66.8KRW / кВт · ч

    1,248 кВтч

    83,366KRW

    110㎉ / ㎡

    52

    Пленочный нагреватель

    66.8KRW / кВт · ч

    840 кВтч

    56,112KRW

    125㎉ / ㎡

    36

    Ежемесячный объем использования основан на 10 пхенах и 30 днях по 8 часов в день
    В случае пленочного обогревателя и электрического напольного покрытия их стоимость включает базовую плату
    В случае сжиженного нефтяного газа, керосина и бойлера ежемесячное потребление может незначительно варьироваться в зависимости от тепловой эффективности, связанной с изоляцией здания, и типов используемых устройств.

    Нагревательная пленка Mi-Heat для каждого проекта

    Углеродная нагревательная пленка: современные и эффективные электрические системы теплого пола

    Мечтаете о полах в ванной с подогревом, выложенными теплой плиткой, где в полночь можно посетить ванную, не бегая и не ходя на цыпочках? Позвольте нам помочь вам!

    Mi-Heat - компания, специализирующаяся на производстве полов с подогревом, электрических обогревателей, инфракрасных обогревателей и регуляторов теплого пола из Германии.Мы предлагаем широкий выбор нагревательных элементов, от высококачественной нагревательной пленки Made in Germany до доступной нагревательной пленки Comfort, от нагревательной пленки мощностью 1500 Вт / м для промышленности до нагревательной пленки низкого напряжения 12 В для дома. У нас есть все! Наши специалисты найдут продукт, наиболее подходящий для ваших нужд, и проведут вас через установку.

    Текущие расходы и установка электрического теплого пола

    По сравнению с электронагревателем или бойлером, у электрического теплого пола есть несколько преимуществ:

    • низкая стоимость приобретения: первоначальная закупка нагревательной пленки значительно ниже, чем у котла с тепловым насосом
    • не требует технического обслуживания: у теплового насоса больше механических проблем со статистикой.Обладая сроком службы более 30 лет, нагревательная пленка обеспечивает 30 лет бесперебойного нагрева без обслуживания.
    • низкие расходы на электроэнергию: тепловые лучи углеродной пленки напрямую нагревают людей и мебель, вы почувствуете тепло раньше, пока температура в помещении остается относительно низкой.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
