Гидравлический расчет трубопровода | Онлайн-калькулятор

Наш универсальный онлайн-калькулятор позволяет выполнить полный гидравлический расчет простого трубопровода, то есть определить гидравлическое сопротивление, потери напора по длине по всему участку или на 1 погонный метр, узнать средний расход воды. Расчет выполняется по принципу, описанному в СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения», более подробно с теорией можно ознакомиться ниже. Оптимальная скорость воды в трубе от 0.6 м/с до 1.5 м/с, максимальная – 3 м/с. Обращайте внимание на единицы измерения и материал трубопровода, это важно. Для того чтобы получить результат гидравлического расчета, корректно заполните поля калькулятора и нажмите кнопку «Рассчитать».



Смежные нормативные документы:

  • СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
  • СП 30.13330.2016 «Внутренний водопровод и канализация зданий»
  • СП 60. 13330.2016 «Отопление, вентиляция и кондиционирование воздуха»
  • ГОСТ 10705-80 «Трубы стальные электросварные»
  • ГОСТ 9583-75 «Трубы чугунные, напорные, изготовленные методами центробежного и полунепрерывного литья»
  • ГОСТ 539-80 «Трубы и муфты асбестоцементные напорные»
  • ГОСТ 12586.0-83 «Трубы железобетонные напорные виброгидропрессованные»
  • ГОСТ 16953-78 «Трубы железобетонные напорные центрифугированные»
  • ГОСТ 18599-2001 «Трубы напорные из полиэтилена»
  • ГОСТ 8894-86 «Трубы стеклянные и фасонные части к ним»



Теоретическое обоснование гидравлического расчета

Гидропотери в трубопроводах систем водоснабжения вызваны гидравлическим сопротивлениям труб, смежных стыковых соединений, арматуры и прочих соединительных элементов. Калькулятор выполняет расчет только для простого (прямого) трубопровода, поэтому для сложных систем рекомендуется совершать вычисления для каждого отдельного участка.

Согласно методике СП 31. 13330.2012 «Водоснабжение. Наружные сети и сооружения», гидравлический уклон (потери напора на единицу длины) определяется по формуле:

i = (λ / d) × (v

2 / 2g)

  • λ – коэффициент гидравлического сопротивления;
  • d – внутренний диаметр труб, м;
  • V – скорость воды, м/с;
  • g – ускорение свободного падения, 9,81 м/с2.

Таким образом, из неизвестных остается только коэффициент гидравлического сопротивления, который рассчитывается по формуле:

λ = A1 × (A0 + C/V)m / dm

Коэффициенты А0, А1, С и значения показателя степени m соответствуют современным технологиям изготовления трубопроводов и принимаются согласно нижеуказанной таблицы. В случае, если эти параметры отличаются от перечисленных, производитель должен указывать их самостоятельно.

Виды трубmA0A1С
Новые стальные без внутреннего защитного покрытия или с битумным защитным покрытием0,22610. 01590.684
Новые чугунные без внутреннего защитного покрытия или с битумным защитным покрытием0,28410.01442.360
Неновые стальные и неновые чугунные без внутреннего защитного покрытия или с битумным защитным покрытиемv < 1,2 м/с0,3010.01790.867
v ⩾ 1,2 м/с0,3010.0210.000
Асбестоцементные0,1910.0113.510
Железобетонные виброгидропрессованные0,1910.015743.510
Железобетонные центрифугированные0,1910.013853.510
Стальные и чугунные с внутренним пластмассовым или полимерцементным покрытием, нанесенным методом центрифугирования0,1910.0113.510
Стальные и чугунные с внутренним цементно-песчаным покрытием, нанесенным методом набрызга с последующим заглаживанием0,1910. 015743.510
Стальные и чугунные с внутренним цементно-песчаным покрытием, нанесенным методом центрифугирования0,1910.013853.510
Пластмассовые0,22600.013441.000
Стеклянные0,22600.014611.000



Расход воды в трубопроводе рассчитывается на основании известной усредненной скорости движения воды по трубе заданного сечения.

Q = π × (d2 / 4) × V / 1000

  • d – внутренний диаметр трубопровода, мм;
  • V – скорость потока жидкости, м/с.

Согласно СП 30.13330.2012 «Внутренний водопровод и канализация зданий» скорость движения воды в трубопроводах внутренних сетей не должна превышать 1.5 м/с, в трубопроводах хозяйственно-противопожарных и производственно-противопожарных систем – 3 м/с, в спринклерных и дренчерных системах – 10 м/с. Для большинства современных многоквартирных квартир и частных домов оптимальная скорость воды в трубе должна составлять от 0.6 м/с до 1.5 м/с.

Гидравлический расчет АУПТ онлайн калькулятор трубопровода в таблице

Общие данные (шаг 1)

Группа помещений по СП 5.13130.2009

Выберите значение124.156

Название оросителя

Выберите значениеОроситель спринклерный водяной общего назначения СВН-8Ороситель спринклерный водяной общего назначения СВН-К57Ороситель спринклерный водяной общего назначения СВН-10Ороситель спринклерный водяной общего назначения СВН-К80Ороситель спринклерный водяной общего назначения СВН-12Ороситель спринклерный водяной общего назначения СВН-К115Ороситель спринклерный водяной общего назначения СВН-15Ороситель спринклерный водяной общего назначения СВН-К160Ороситель спринклерный водяной общего назначения СВВ-8Ороситель спринклерный водяной общего назначения СВВ-К57Ороситель спринклерный водяной общего назначения СВВ-10Ороситель спринклерный водяной общего назначения СВВ-К80Ороситель спринклерный водяной общего назначения СВВ-12Ороситель спринклерный водяной общего назначения СВВ-К115Ороситель спринклерный водяной общего назначения СВВ-15Ороситель спринклерный водяной общего назначения СВВ-К160Ороситель спринклерный водяной специальный универсальный СВУ-8МОроситель спринклерный водяной специальный универсальный СВУ-10МОроситель спринклерный водяной специальный универсальный СВУ-12МОроситель спринклерный водяной специальный универсальный СВУ-15МОроситель спринклерный водяной специальный универсальный СВУ-К57МОроситель спринклерный водяной специальный универсальный СВУ-К80МОроситель спринклерный водяной специальный универсальный СВУ-К115МОроситель спринклерный водяной специальный универсальный СВУ-К160МОроситель спринклерный быстродействующий повышенной производительности "СОБР" 17-НОроситель спринклерный быстродействующий повышенной производительности «СОБР» 25-НОроситель спринклерный быстродействующий повышенной производительности «СОБР» 17-ВОроситель спринклерный быстродействующий повышенной производительности «СОБР» 25-ВОроситель спринклерный тонкораспыленной воды Бриз 9/К16Ороситель спринклерный тонкораспыленной воды Бриз 12/К16Ороситель спринклерный тонкораспыленной воды Бриз 9/К23Ороситель спринклерный тонкораспыленной воды Бриз 12/К23Ороситель спринклерный тонкораспыленной воды Бриз 16/К23Ороситель спринклерный тонкораспыленной воды розеткой вверх "Бриз-В"Ороситель спринклерный специальный горизонтальный "Бриз-Г"СВS0-ПН(В)о0.

025-R1/2.ВЗ-«Аква-Гефест»СВS0-ПН(В)о0.045-R1/2.ВЗ-«Аква-Гефест»СВS0-ПН(В)о0.07-R1/2.ВЗ-«Аква-Гефест»СВS0-ПН(В)о0.09-R1/2.ВЗ-«Аква-Гефест»СВS0-ПН(В)о0.13-R1/2.ВЗ-«Аква-Гефест»

Питающий трубопровод кольцевой

Питающий трубопровод (шаг 3)

Потери на горизонтальном участке кольцевой части питающего трубопровода

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на горизонтальном участке некольцевой части питающего трубопровода

Длина участка, м

Расстояние от кольца до стояка (вертикального трубопровода)

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на вертикальном участке питающего трубопровода по длине

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на вертикальном участке питающего трубопровода по высоте

Расчет потерь напора по длине.

Определение потерь давления

Посмотреть формулы для расчета потерь напора по длине.

Формулы для расчета потерь давления по длине

Данная автоматизированная система позволяет произвести расчет потерь напора по длине online. Расчет производится для трубопровода, круглого сечения, одинакового по всей длине диаметра, с постоянным расходом по всей длине (утечки или подпитки отсутствуют). Расчет производится для указанных жидкостей при температуре 20 град. С. Если вы хотите рассчитать потери напора при другой температуре, или для жидкости отсутствующей в списке, перейдите по указанной выше ссылке - Я задам кинематическую вязкость и эквивалентную шероховатость самостоятельно.

Для получения результата необходимо правильно заполнить форму и нажать кнопку рассчитать. В ходе расчета значения всех величин переводятся в систему СИ. При необходимости полученную величину потерь напора можно перевести в потери давления.

Порядок расчета потерь напора

    Вычисляются значения:
  • средней скорости потока
  • где Q - расход жидкости через трубопровод, A - площадь живого сечения, A=πd2/4, d - внутренний диаметр трубы, м
  • числа Рейнольдса - Re
  • где V - средняя скорость течения жидкости, м/с, d - диаметр живого сечения, м, ν - кинематический коэффициент вязкости, кв. м/с, Rг - гидравлический радиус, для круглой трубы Rг=d/4, d - внутренний диаметр трубы, м

Определяется режим течения жидкости и выбирается формула для определения коэффициента гидравлического трения.

  • Для ламинарного течения Re<2000 используются формула Пуазеля.
  • Для переходного режима 2000<Re<4000 - зависимость:
  • Для турбулентного течения Re>4000 универсальная формула Альтшуля.
  • где к=Δ/d, Δ - абсолютная эквивалентная шероховатость.

Потери напора по длине трубопровода вычисляются по формуле Дарси — Вейсбаха.

Потери напора и давления связаны зависимостью.

Δp=Δhρg где ρ - плотность, g - ускорение свободного падения.

Потери давления по длине можно вычислить используя формулу Дарси — Вейсбаха.

После получения результатов рекомендуется провести проверочные расчеты. Администрация сайта за результаты онлайн расчетов ответственности не несет.

Как правильно заполнить форму

Правильность заполнения формы определяет верность конечного результата. Заполните все поля, учитывая указанные единицы измерения. Для ввода чисел с десятичной частью используйте точки.

Калькулятор расчета гидравлического сопротивления - Отопление и утепление

Просто заполните форму и нажмите расчет.

Расход жидкости, л/мин
Коэффициент кинематической вязкости
( для воды тем-рой 100C =1,3, 20
0
C = 1)
, м2
Диаметр трубопровода, м
Длина трубопровода, м
Плотность жидкости, кг/м3
Коэффициент шероховатости стенок трубопровода, м
Выберите тип трубопроводаЦельнотянутые (Латунь-Медь-Сталь)Цельнотянутые (Стальные новые)Цельнотянутые стальные(Б\У)Цельносварные стальныеКлепаные стальныеИз кровельной сталиОценкованые стальныеЧугунные новыеЧугунные водопроводыеЖелезобетонные новыеАсбстоцементныеСтеклянныеЖелезобетонные
Режим течения
Скорость движения жидкости в трубопроводе, м/c
Число Рейнольдса (Re)
Коэффициент трения (λ)
Коэффициент гидравлического сопротивления (ξ)
Потеря давления (Δp), Па

Гидравлический расчет трубопровода считается довольно сложной и трудоемкой задачей, справиться с которой будет гораздо проще при использовании специальной программы или онлайн калькулятора.

Калькулятор расчета гидравлического сопротивления трубопровода позволяет определить значение основных параметров устройства, таких как расход и плотность жидкости, диаметр и длина участка водопровода и пр.

Данные показатели в дальнейшем помогут рассчитать пропускную способность используемого типа водопровода, а так же выявить значение потери напора во время движения воды по трубопроводу.

Смотрите также:

Калькулятор гидравлического расчета водопровода онлайн

Калькулятор для гидравлического расчета водопроводных труб позволяет вычислить такие параметры как: коэффициент гидравлического сопротивления, потери напора, расход и скорость воды. Для расчетов потребуется указать такие исходные параметры, как диаметр и длина труб, расход воды, материал трубопровода. Основы для вычислений – формулы, приведенные в СНиП 2. 04.02-84 (СП 31.13330.2012). Оценить калькулятор:

Гидравлический расчет простого трубопровода регламентируется СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения».

Коэффициент гидравлического сопротивления рассчитывается по формуле:

λ = A1 · (A0 + C/V)m / dm,

где коэффициенты m, А0, А1 и С зависят от материала трубопровода. Основные материалы трубопровода описаны в таблице:

Виды труб m A0 A1 С
Новые стальные без внутреннего защитного покрытия или с битумным защитным покрытием 0.226 1 0.0159 0.684
Новые чугунные без внутреннего защитного покрытия или с битумным защитным покрытием 0. 284 1 0.0144 2.360
Неновые стальные и неновые чугунные без внутреннего защитного покрытия или с битумным защитным покрытием при v < 1,2 м/с 0.30 1 0.0179 0.867
Неновые стальные и неновые чугунные без внутреннего защитного покрытия или с битумным защитным покрытием при v ⩾ 1,2 м/с 0.30 1 0.021 0.000
Асбестоцементные 0.19 1 0.011 3.510
Железобетонные виброгидропрессованные 0.19 1 0.01574 3.510
Железобетонные центрифугированные 0.19 1 0. 01385 3.510
Стальные и чугунные с внутренним пластмассовым или полимерцементным покрытием, нанесенным методом центрифугирования 0.19 1 0.011 3.510
Стальные и чугунные с внутренним цементно-песчаным покрытием, нанесенным методом набрызга с последующим заглаживанием 0.19 1 0.01574 3.510
Стальные и чугунные с внутренним цементно-песчаным покрытием, нанесенным методом центрифугирования 0.19 1 0.01385 3.510
Пластмассовые 0.226 0 0.01344 1.000
Стеклянные 0.226 0 0.01461 1. 000

Гидравлический уклон или потеря напора на единицу длины насчитывается по формуле:

i = (λ / d) · (v2 / 2g),

где λ; – коэффициент гидравлического сопротивления, d – внутренний диаметр труб (в метрах), V – скорость воды (в м/с), g – ускорение свободного падения.

Расход воды рассчитывается по формуле:

Q = π · (d2 / 4) · V / 1000,

где d – внутренний диаметр труб (в мм), V – скорость воды (в м/с).

Комментарии к калькулятору

Количество комментариев: 1

Калькулятор и расчет гидравлического сопротивления трубопровода: онлайн, формула и программа

Это не так просто – рассчитать при помощи калькулятора сопротивление трубопровода. Конечно, есть формулы и программы, но не каждый сможет применить их. К тому же, на это требуется много времени. Для того, чтобы люди, которым нужно подсчитать коэффициент гидравлический расчет трубопроводов, не ломали себе голову над сложными формулами, есть программа, сделанная как раз для таких подсчетов в онлайн – режиме. С ее помощью просто выполнить эту задачу. В калькуляторе можно применять разные данные, например, степень изношенности, длина трубопровода,его материал и т.д. Все расчеты лишь примерные, потому что некоторые данные каждый человек оценивает сам. Программа нужна для того, чтобы простому пользователю можно было произвести гидравлические расчеты различных участков трубопровода.

Расход жидкости, л/мин
Коэффициент кинематической вязкости
( для воды тем-рой 100C = 1,3, 200C = 1), м2
Диаметр трубопровода, м
Длина трубопровода, м
Плотность жидкости, кг/м3
Коэффициент шероховатости стенок трубопровода, м
Выберите тип трубопроводаЦельнотянутые (Латунь-Медь-Сталь)Цельнотянутые (Стальные новые)Цельнотянутые стальные(Б\У)Цельносварные стальныеКлепаные стальныеИз кровельной сталиОценкованые стальныеЧугунные новыеЧугунные водопроводыеЖелезобетонные новыеАсбстоцементныеСтеклянныеЖелезобетонные
Режим течения
Скорость движения жидкости в трубопроводе, м/c
Число Рейнольдса (Re)
Коэффициент трения (λ)
Коэффициент гидравлического сопротивления (ξ)
Потеря давления (Δp), Па

Расчет скорости и потерь в трубах по таблицам Шевелева | Планета Решений

Материал труб Стальные новыеЧугунные новыеАсбестоцементныеПластмассовыеЖелезобетонные СтеклопластиковыеСтеклянные
Расход, л/с
Диаметр внутр, мм
Скорость, м/с

15. 67

Потери, мм/м

0

Длина участка, м
Потери по длине, м

0

1

Стальные новые

3382. 435488102387

Чугунные новые

3610.335860129624

Асбестоцементные

2217. 067825296405

Пластмассовые

1519.647889389516

Железобетонные

3169. 498031885413

Стеклопластиковые

1652.529359830697

Стеклянные

1652. 755733715605

Калькулятор гидравлического давления

Этот калькулятор гидравлического давления анализирует гидравлическую систему двух поршней, соединенных друг с другом посредством среды, обычно жидкости. Такие устройства обычно используются в ситуациях, когда вам нужно поднять что-то тяжелое с меньшим усилием, например, автомобильный гидравлический подъемник на станциях технического обслуживания. Вы можете найти механическую аналогию гидравлического пресса в нашем калькуляторе механического преимущества, где мы описали шесть простых механизмов, таких как рычаг, шкив или клин.

Основной принцип гидравлического пресса основан на так называемом законе Паскаля (также принципе Паскаля). Читайте дальше, если вы хотите узнать, что такое принцип Паскаля в и как его использовать для оценки соответствующих площадей поршней и сил, действующих на них. В следующем тексте мы также предоставили пример гидравлических расчетов, которые можно выполнить с помощью нашего калькулятора закона Паскаля.

В чем заключается принцип Паскаля?

Закон Паскаля гласит, что если вы приложите внешнее давление к газовой жидкости в закрытом контейнере, давление будет передаваться по всей жидкости, так что одинаковый сдвиг происходит повсюду.Этот закон был назван в честь Блеза Паскаля , который в 1646 году провел эксперимент под названием Бочка Паскаля . Он вставил длинную вертикальную трубку в бочку с водой. Затем он налил воду в эту трубку, что увеличило гидростатическое давление. В какой-то момент давление внутри ствола оказалось слишком высоким, и ствол лопнул.

Принцип Паскаля используется во многих гидравлических системах, таких как гидравлический пресс, показанный на рисунке ниже. Есть два поршня: один с меньшей площадью и один с большей площадью, которые связаны друг с другом посредством некоторой гидравлической жидкости.Давление, которое меньший поршень оказывает на жидкость, будет точно равно давлению, которое жидкость оказывает на больший цилиндр. Важно подчеркнуть, что не силы , а давления равны.

Рисунок из: https://en.wikipedia.org/wiki/Hydraulic_drive_system

Калькулятор закона Паскаля

Наш калькулятор гидравлического давления может рассчитать подходящие параметры обоих поршней гидравлического пресса. Для этого мы использовали формулу закона Паскаля , которая после соответствующих преобразований принимает вид:

F₁ = A₁ / A₂ * F₂

где

  • F₁ - сила, приложенная к первому поршню,
  • F₂ - сила, приложенная ко второму поршню,
  • A₁ - площадь первого поршня,
  • A₂ - площадь второго поршня.

Давление жидкости внутри гидравлического пресса можно рассчитать двумя простыми способами: p = F₁ / A₁ или p = F₂ / A₂ . Хотя сначала это не очевидно, принцип энергосбережения выполняется в гидравлическом прессе. Чтобы поднять более тяжелый предмет, лежащий на первом поршне, нам нужно переместить второй поршень на большее расстояние. Мы можем выразить это следующими уравнениями:

d₁ = F₂ / F₁ * d₂ или d₁ = A₂ / A₁ * d₂

  • d₁ - это расстояние, на которое переместился первый поршень,
  • d₂ - расстояние, на которое переместился второй поршень.

Суммарная работа, выполняемая одним поршнем, удовлетворяет соотношению:

W = F₁ * d₁ = F₂ * d₂

В расширенном режиме нашего калькулятора гидравлического давления вы также можете оценить параметры: d₁ , d₂ и W .

Гидравлические расчеты

Давайте воспользуемся нашим калькулятором гидравлического пресса для анализа автомобильного гидравлического подъемника. Сколько силы нужно приложить, чтобы поднять автомобиль массой 1000 кг ? Поехали шаг за шагом:

  1. Давление обычно оказывает компрессор на жидкость в маленьком поршне.Если вы предположите, что маленький поршень представляет собой круг диаметром 3 см , то вы легко вычислите, что его площадь равна A₁ = 7,069 см² (вы можете использовать наш калькулятор круга, чтобы вычислить площадь круга).
  2. Точно так же, если больший поршень, который поднимает автомобиль, представляет собой круг диаметром 30 см и , то его площадь равна A₂ = 706,9 см² .
  3. Масса автомобиля массой 1000 кг составляет F₂ = 1000 кг * 9.80665 м / с² = 98066.5 N , потому что ускорение Земли составляет g = 9,80665 м / с² .
  4. Наконец, с помощью нашего калькулятора закона Паскаля мы можем вычислить, что для подъема автомобиля массой 1000 кг нам нужно всего F₁ = 980,7 N , что соответствует массе 100 кг , примерно массе человеческого тела! При этом давление жидкости составляет p = 1387,3 кПа , что в 13,69 раз превышает атмосферное давление. Ознакомьтесь с калькулятором преобразования давления, чтобы узнать, как можно переключаться между различными единицами измерения давления.
  5. В расширенном режиме калькулятора гидравлического давления вы также можете оценить, насколько нужно толкнуть меньший поршень, чтобы поднять автомобиль, например, на 10 см . После несложных вычислений ответ будет 10 м , что относительно долго.

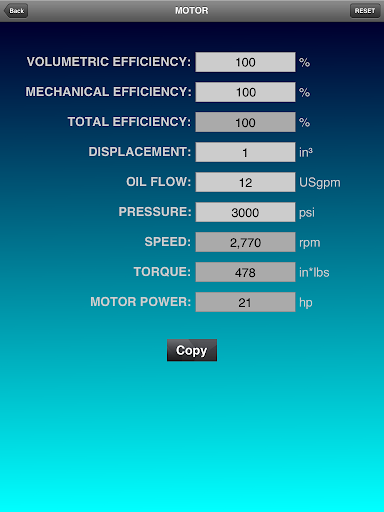

Гидравлические расчеты | Жидкая сила

Инструкции : Щелкните зеленую стрелку, чтобы показать или скрыть группу формул или гидравлических расчетов.Некоторые поля содержат примечания или дополнительную информацию, которые появятся, если вы поместите указатель мыши на поле. Оставьте только одно поле открытым в каждой формуле и нажмите кнопку «Рассчитать» для результата этого поля.

Сантистрок (Cst) в Универсальные секунды Сейболта (SUS или SSU) Таблица преобразования

Сантистоксы
(сСт)
Saybolt Universal Seconds
(SUS)
1. 8 32
2,7 35
4,2 40
5,8 45
7.4 50
8,9 55
10,3 60
11,7 65
13. 0 70
14,3 75
15,6 80
16,8 85
18.1 90
19,2 95
20,4 100
22,8 110
25. 0 120
27,4 130
29,6 140
31,8 150
34.0 160
36,0 170
38,4 180
40,6 190
42. 8 200
47,2 220
51,6 240
55,9 260
60.2 280
64,5 300
69,9 325
75,3 350
80. 7 375
86,1 400
Сантистоксы
(сСт)
Saybolt Universal Seconds
(SUS)
91.5 425
96,8 450
102,2 475
107,6 500
118. 4 550
129,2 600
140,3 650
151 700
162 750
173 800
183 850
194 900
205 950
215 1 000
259 1,200
302 1,400
345 1,600
388 1,800
432 2 000
541 2,500
650 3 000
758 3,500
866 4 000
974 4500
1,190 5 500
1,300 6 000
1,405 6 500
1,515 7 000
1,625 7 500
1,730 8 000
1,840 8 500
1,950 9 000
2,055 9 500
2,165 10 000

Дополнительные инструменты и справочные материалы:

Вы можете найти дополнительные инструменты и программное обеспечение для преобразования на нашей странице загрузок. Вы также можете найти дополнительную информацию о формулах и преобразованиях на этой странице на нашей странице образовательной литературы.


Заявление об отказе от ответственности:

Хотя формулы Fluid Power являются полезными инструментами для определения компонентов и возможностей системы; другие факторы, такие как механическая эффективность, гидродинамика и ограничения материалов, также должны быть приняты во внимание.

Компания

Advanced Fluid Systems тщательно проверила правильность преобразований и расчетов на этой странице. Однако Advanced Fluid Systems не предоставляет никаких гарантий и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой предоставленной информации.

Если у вас есть какие-либо вопросы, комментарии или отзывы об информации на этой странице или на нашем веб-сайте, пожалуйста, свяжитесь с chad. [email protected]

Гидравлическое усилие

Усилие, создаваемое на стороне штока (1) гидравлического поршня двойного действия - может быть выражено как

F 1 = P 1 (d 2 2 - d 1 2 ) /4) (1)

где

F 1 = усилие штока (фунт, Н)

907 d = диаметр штока (дюймы, мм)

d 2 = диаметр поршня (дюймы, мм)

P 1 = давление в цилиндре на стороне штока (psi, Н / мм 2 )

  • 1 бар = 105 Н / м 2 = 0.1 Нм / мм 2

Сила, создаваемая на противоположной стороне штока (2) - может быть выражена как

F 2 = P 2 (π d 2 2 /4) (2)

где

F 2 = усилие штанги (фунт, Н)

P 2 = давление в цилиндре (противоположный шток) ( psi, Н / мм 2 )

Калькулятор гидравлического усилия

Имперские единицы
Давление, действующее на сторону штока

Диаметр поршня - d (d ) 2

3

Диаметр штока - d 1 (дюйм)

Давление в цилиндре - P 1 (фунт / кв. Дюйм)

Давление, действующее на противоположной стороне штока

Pis диаметр тонны - d 2 (дюймы)

Давление в цилиндре - d 2 (psi)

Метрические единицы
Давление, действующее на стороне штока

Диаметр поршня - d 2 (мм )

Диаметр штока - d 1 (мм)

Давление в цилиндре - P 1 (бар)

Давление, действующее на противоположной стороне штока

Диаметр поршня - d 2 (мм)

Давление в цилиндре - d 2 (бар )

Связанные мобильные приложения из Engineering ToolBox

  • Приложение для расчета гидравлической силы

- бесплатные приложения для автономного использования на мобильные устройства.

Сила стержня

F 2 диаграмма

- когда давление действует на противоположную сторону стержня.

Имперские единицы

Метрические единицы

  • 1 фунт / дюйм (фунт / дюйм 2 ) = 144 фунт / кв. Дюйм (фунт на / фут 2 ) = 6 894,8 Па (Н / м 2 2 ) = 6,895x10 -3 Н / мм 2 = 6,895x10 -2 бар
  • 1 Н / м 2 = 1 Па = 1,4504x10 -4 фунт / дюйм 2 = 1x10 -5 бар = 4.03x10 -3 в воде = 0,336x10 -3 футов воды = 0,1024 мм воды = 0,295x10 -3 мм ртутного столба = 7,55x10 -3 мм ртутного столба = 0,1024 кг / м 2 = 0,993x10 -5 атм
  • 1 фунт f (фунт сила) = 4,44822 Н = 0,4536 кгс
  • 1 Н (Ньютон) = 0,1020 кгс = 7,233 pdl = 7,233 / 32,174 фунта f = 0,2248 фунтов f = 1 (кг · м) / с 2 = 10 5 dyne = 1 / 9.80665 кг f
  • 1 дюйм (дюйм) = 25. 4 мм
  • 1 м (метр) = 39,37 дюйма = 100 см = 1000 мм

Сила стержня

F 1 диаграмма

- когда давление действует на одну сторону стержня.

Имперские единицы

Калькулятор мощности насоса

Мощность гидравлического насоса

Идеальная гидравлическая мощность для привода насоса зависит от

  • массового расхода
  • плотности жидкости
  • разницы в высоте

- либо статический подъем с одной высоты на другую, либо компонент общей потери напора системы - и может быть рассчитан как

P ч (кВт) = q ρ gh / (3.6 10 6 )

= qp / (3,6 10 6 ) (1)

где

P h (кВт) = гидравлическая мощность (кВт)

q = расход (м 3 / ч)

ρ = плотность жидкости (кг / м 3 )

g = ускорение свободного падения (9,81 м / с 2 )

h = перепад давления (м)

p = перепад давления (Н / м 2 , Па)

Гидравлическая мощность в лошадиных силах может быть рассчитана как:

P ч (л. с.) = P ч (кВт) /0.746 (2)

где

P ч (л.с.) = гидравлический л.с. (л.с.)

Или - альтернативно

ч (л.с.) = q галлонов в минуту ч футов SG / (3960 η ) (2b)

где

q = расход (галлонов в минуту)

ч футов = дифференциальный напор (фут)

SG = Удельный вес (1 для воды)

η = насос КПД

Пример - Перекачка воды

1 м 3 / ч воды - насос ед напор 10 м .Теоретическая мощность насоса может быть рассчитана как

P ч (кВт) = ( 1 м 3 / ч ) (1000 кг / м 3 ) (9,81 м / с 2 ) (10 м) / (3,6 10 6 )

= 0,027 кВт

Мощность насоса на валу

Мощность на валу - требуемая мощность, передаваемая от двигателя на вал насоса, - зависит от КПД насоса и может быть рассчитано как

P s (кВт) = P h (кВт) / η ( 3)

где

P с (кВт) = мощность на валу (кВт)

η = КПД насоса

43
Калькулятор насоса - единицы СИ

Калькулятор ниже можно использовать для расчета гидравлической мощности и мощности на валу насоса:

Онлайн-калькулятор насоса - британские единицы

Калькулятор, представленный ниже, можно использовать для расчета гидравлической мощности и мощности на валу насоса, используя Британские единицы:

Связанные мобильные приложения из Engineering ToolBox

- бесплатные приложения для автономного использования на мобильных устройствах.

Онлайн-расчет расхода в открытом канале

Введите коэффициент Маннинга, наклон, удельный массовый расход или среднюю скорость потока, а также кинематическую вязкость воды ν:

В гидравлически сложных условиях, k s /4 R h > 5 . 10 -3 относится к коэффициенту трения λ:


Введите наклон, массовый расход или среднюю скорость потока плюс кинематическую вязкость воды ν:

Тип канала и описание
Минимум Нормальный Максимум
Естественные водотоки - второстепенные водотоки (ширина верхнего края паводка
1. Основные каналы
а. Чистые, прямые, полные, без перекатов или глубоких бассейнов 0,025 0,030 0,033
б.То же, что и выше, но с большим количеством камней и сорняков 0,030 0,035 0,040
г. чистая, извилистая, одни лужи и косяки 0,033 0,040 0,045
г. То же, что и выше, но с некоторыми сорняками и камнями 0,035 0,045 0,050
e. То же, что и выше, нижние ступени, более неэффективные
склоны и участки
0,040 0. 048 0,055
ф. то же, что и "d" с большим количеством камней 0,045 0,050 0,060
г. медленные плесы, заросли, глубокие лужи 0,050 0,070 0,080
ч. очень заросшие водорослями, глубокие лужи или паводки
с тяжелой древесиной и подлеском
0,075 0,100 0,150
2. Горные ручьи, русло без растительности, берега обычно крутые,
деревьев и кустарников вдоль берегов, затопленных на высоких ступенях
a.внизу: гравий, булыжник и несколько валунов 0,030 0,040 0,050
б. внизу: булыжники с крупными валунами 0,040 0,050 0,070
3. Поймы
a. Пастбище, без куста
1. короткая трава 0,025 0,030 0,035
2. высокая трава 0,030 0.035 0,050
б. Посевные площади
1. без урожая 0,020 0,030 0,040
2. Спелые пропашные культуры 0,025 0,035 0,045
3. Созревшие полевые культуры 0,030 0,040 0,050
г. Кисть
1. Кисть рассыпанная, сильные сорняки 0.035 0,050 0,070
2. легкие кусты и деревья зимой 0,035 0,050 0,060
3. легкие кусты и деревья летом 0,040 0,060 0,080
4. Кисть от средней до густой, зимой 0,045 0,070 0,110
5. Кисть от средней до густой, летом 0.070 0,100 0,160
г. Деревья
1. ива густая, летняя, прямая. 0,110 0,150 0.200
2. Земля расчищенная с пнями, без ростков 0,030 0,040 0,050
3. То же, что указано выше, но с сильным ростом всходов. 0,050 0,060 0,080
4.тяжелая древесина, несколько опущенных деревьев, небольшой подлесок
, уровень паводка ниже ветвей
0,080 0,100 0,120
5. То же, что 4. со стадией паводка, доходящей до ответвлений 0,100 0,120 0,160
4. Вынутые или выкопанные каналы
a. Земля, прямая и однородная
1. чистая, недавно завершенная 0,016 0. 018 0,020
2. чистый, после атмосферных воздействий 0,018 0,022 0,025
3. гравий равномерный, чистый 0,022 0,025 0,030
4. с короткой травой, мало сорняков 0,022 0,027 0,033
б. Земля извилистая и вялая
1. Без растительности 0.023 0,025 0,030
2. трава, некоторые сорняки 0,025 0,030 0,033
3. густые водоросли или водные растения в глубоких каналах 0,030 0,035 0,040
4. земляное дно и щебень 0,028 0,030 0,035
5. каменистое дно и заросли водорослей 0.025 0,035 0,040
6. булыжное дно и чистые стороны 0,030 0,040 0,050
г. Вынутые драглайном или дноуглубительные работы
1. Без растительности 0,025 0,028 0,033
2. легкая кисть по банкам 0,035 0,050 0,060
г. Породы
1.гладкая и однородная 0,025 0,035 0,040
2. зубчатые и неровные 0,035 0,040 0,050
e. Каналы не обслуживаются, сорняки и кусты необрезаны
1. Густые сорняки, высокая глубина потока 0,050 0,080 0,120
2. чистое дно, щетка по бокам 0,040 0.050 0,080
3. То же, что и выше, высшая ступень потока 0,045 0,070 0,110
4. кисть плотная, высокая ступень 0,080 0,100 0,140
5. Облицованные или построенные каналы
a. Цемент
1. ровная поверхность 0,010 0,011 0,013
2.миномет 0,011 0,013 0,015
б. Древесина
1. строганная, необработанная 0,010 0,012 0,014
2. строганный, креозотированный 0,011 0,012 0,015
3. неостроганный 0,011 0,013 0,015
4. планка с обрешеткой 0.012 0,015 0,018
5. обложен рубероидом 0,010 0,014 0,017
г. Бетон
1. отделка шпателем 0,011 0,013 0,015
2. Финишная обработка 0,013 0,015 0,016
3. законченный, с гравием на дне 0.015 0,017 0,020
4. незавершенное 0,014 0,017 0,020
5. гунит хорошего сечения 0,016 0,019 0,023
6. гунит, волнистое сечение 0,018 0,022 0,025
7. на хорошей выкопанной скале 0,017 0,020
8.на неровной выработанной породе 0,022 0,027
г. Бетонное нижнее покрытие со сторонами:
1. облицованный камень в растворе 0,015 0,017 0,020
2. случайный камень в растворе 0,017 0,020 0,024
3. Кладка из цементного камня, оштукатуренная 0,016 0,020 0.024
4. кладка из цементно-бутового кирпича 0,020 0,025 0,030
5. сухой щебень или каменная наброска 0,020 0,030 0,035
e. Дно гравийное со сторонами:
1. формованный бетон 0,017 0,020 0,025
2. произвольный каменный раствор 0,020 0.023 0,026
3. сухой щебень или каменная наброска 0,023 0,033 0,036
ф. Кирпич
1. глазурованный 0,011 0,013 0,015
2. в цементном растворе 0,012 0,015 0,018
г. Кладка
1. цементный щебень 0,017 0.025 0,030
2. щебень сухой 0,023 0,032 0,035
ч. Одетый тесак / мощение из камня 0,013 0,015 0,017
i. Асфальт
1. гладкий 0,013 0,013
2. грубая 0,016 0,016
Дж. Вегетарианская подкладка 0.030 0,500
Тип канала и описание
Минимум Нормальный Максимум
1. Латунь, гладкая: 0,009 0,010 0,013
2. Сталь:
Запорная планка и приварная 0,010 0,012 0,014
Заклепка и спираль 0,013 0.016 0,017
3. Чугун:
с покрытием 0,010 0,013 0,014
без покрытия 0,011 0,014 0,016
4. Кованое железо:
Черный 0,012 0,014 0,015
Оцинкованный 0,013 0,016 0.017
5. Гофрированный металл:
Дренаж 0,017 0,019 0,021
Водоотвод 0,021 0,024 0,030
6. Цемент:
Чистая поверхность 0,010 0,011 0,013
Миномет 0,011 0,013 0,015
7.Бетон:
Водопровод, прямой, без мусора 0,010 0,011 0,013
Водопровод с изгибами, соединениями и мусором 0,011 0,013 0,014
Готово 0,011 0,012 0,014
Канализация с люками, входом и т. Д., Прямая 0,013 0,015 0.017
Необработанная, стальная форма 0,012 0,013 0,014
Необработанная, гладкая форма древесины 0,012 0,014 0,016
Необработанная, грубая форма древесины 0,015 0,017 0,020
8. Дерево:
Посох 0,010 0,012 0,014
Ламинированная, обработанная 0.015 0,017 0,020
9. Глина:
Плитка для водоотведения 0,011 0,013 0,017
Остеклованная канализация 0,011 0,014 0,017
Стеклянная канализация с люками, входом и т. Д. 0,013 0,015 0,017
Стекловолоконный дренаж с открытым швом 0.014 0,016 0,018
10. Кирпичная кладка:
Застекленная 0,011 0,013 0,015
Футерованный цементным раствором 0,012 0,015 0,017
Коллекторы канализационные, покрытые илом
с коленами и соединениями
0,012 0,013 0,016
Обратный асфальт канализационный с гладким дном 0.016 0,019 0,020
Кладка из щебня цементная 0,018 0,025 0,030

Онлайн-калькулятор: Гидростатическое давление

Этот онлайн-калькулятор может решать задачи гидростатического давления, находя неизвестные значения в уравнении гидростатики.
Уравнение выглядит следующим образом:

В нем указано, что разность давлений между двумя отметками в жидкости является продуктом изменения высоты, силы тяжести и плотности.
Калькулятор может решить это уравнение

  • для давления с использованием известных значений плотности, высоты и силы тяжести
  • для плотности с использованием известных значений давления, высоты и силы тяжести
  • для высоты с использованием известных значений давления, плотности и силы тяжести
  • для силы тяжести с использованием известных значений давления, высоты и плотности

Все формулы тривиальны.Значения по умолчанию для входа следующие:

  • density - плотность воды
  • гравитация - это сила тяжести на Земле
  • давление 1 атм.

Вы также можете найти немного теории под калькулятором.

Гидростатическое давление
Решение для давления, плотности, высоты, гравитации, Точность вычисления

Цифры после десятичной точки: 2

content_copy Ссылка сохранить Сохранить расширение Виджет

Гидростатическое давление - перепад давления между двумя отметками.

Упрощенная формула, которая не учитывает, например, сжатие жидкости, но дает хорошие оценки, может быть получена следующим образом:

Формула зависит только от высоты жидкостной камеры, а не от ее ширины или длины. При достаточно большой высоте можно добиться любого давления. Считается, что это впервые было продемонстрировано Паскалем в его эксперименте с бочкой.
Ствол Паскаля - это название гидростатического эксперимента, предположительно проведенного Блезом Паскалем в 1646 году.Во время эксперимента Паскаль вставил вертикальную трубку длиной 10 м (32,8 фута) в бочку, наполненную водой. Когда вода была налита в вертикальную трубу, Паскаль обнаружил, что увеличение гидростатического давления привело к разрыву ствола.

Эта особенность гидростатики получила название гидростатического парадокса. По выражению В. Х. Безанта,

  • Любое количество жидкости, даже небольшое, может выдержать любой вес, даже большой.

На рисунке выше показано, что статическое давление жидкости на заданной глубине не зависит от общей массы, площади поверхности или геометрии контейнера.Это зависит только от высоты жидкости. Это связано с тем, что давление на наклонные стенки имеет вертикальную часть, и в левом сосуде оно указывает вверх, в то время как в среднем сосуде оно указывает вниз, таким образом, добавляя или удаляя дополнительное давление к давлению на дне, поэтому оно пропорционально только до высоты жидкости.

Источники:

Калькулятор гидростатического давления • Гидравлика - Жидкости • Онлайн-конвертеры единиц

Этот калькулятор гидростатического давления определяет гидростатическое давление, действующее на объект, плавающий на определенной глубине в жидкости.

Пример: Рассчитайте давление, действующее на водолаза в океане на глубине 15 м. Плотность океанской воды составляет 1022 кг / м³, а атмосферное давление составляет 101325 Па.

Плотность жидкости

ρ килограмм / метр³ (кг / м³) грамм / сантиметр³ (г / см³) фунт / дюйм³ (фунт) / дюйм³) фунт / фут³ (фунт / фут³) фунт / ярд³ (фунт / ярд³)

Глубина (высота столба) жидкости

ч миллиметр (мм) сантиметр (см) метр (м) километр (км) ) дюйм (дюйм) фут (фут) ярд (ярд) миля (mi, mi (Int)) морская миля (международная)

Внешнее давление

P 0 паскаль (Па) гектопаскаль (гПа) килопаскаль (кПа) бар (бар) фунт / кв. дюйм (фунт / кв. дюйм) стандартная атмосфера (атм) атмосфера техническая (ат) торр (торр) миллиметр ртутного столба (0 ° C) (мм рт. ст.) дюйм ртутного столба (32 ° F) (дюйм рт. C) (мм вод. Ст.) Дюйм вод. Ст. (4 ° C) (дюймов вод.

Для расчета введите значения, выберите единицы измерения и нажмите кнопку Рассчитать .

Определения и формулы

Гидростатика - это раздел физики, изучающий равновесие жидкостей, особенно когда на него действует гравитационное поле. В отличие от гидродинамики, которая занимается движением жидкостей и силами, действующими на твердые тела в жидкостях в движении, гидростатика изучает механические свойства и поведение жидкостей в состоянии покоя в устойчивом равновесии и, в частности, имеет дело с давлением, оказываемым несжимаемыми жидкостями на погруженные тела. .

Гидростатика находит множество применений в метеорологии, медицине (изучение давления в кровеносных сосудах), биологии и технике, например, при проектировании оборудования для использования, транспортировки жидкостей или при проектировании плотин. Гидростатика объясняет многие явления повседневной жизни, например, почему вещи могут плавать в воде или тонуть в ней и почему неподвижная водная поверхность ровная и перпендикулярная направлению силы тяжести.

Гидростатическое давление - это давление, оказываемое жидкостью в состоянии равновесия из-за силы тяжести в любой заданной точке внутри жидкости.Оно увеличивается пропорционально глубине жидкости, потому что по мере того, как тело погружается глубже, над ним будет больше жидкости, причем на ту же поверхность действует больший вес (подробнее о давлении в нашем калькуляторе давления и конвертере единиц давления). Гидростатическое давление определяется по следующей формуле, называемой уравнением гидростатики, которая используется в этом калькуляторе:

, где P - гидростатическое давление, измеренное в системе СИ в паскалях (Па), ρ - измеренная плотность жидкости. в килограммах на кубический метр (кг / м³), P 0 внешнее давление, измеренное в Па, которое обычно является атмосферным давлением ( P 0 = 101325 Па), г - измеренное ускорение свободного падения в метрах в секунду в квадрате (м / с²), а ч - глубина жидкости, измеренная в метрах (м).

Значение h также может обозначать высоту, и это уравнение также может использоваться для расчета давления жидкости в колонне.

Обратите внимание, что это уравнение не включает общую массу и объем жидкости, потому что давление не зависит от формы контейнера, массы жидкости или ее общего объема - давление на любой конкретной глубине остается неизменным в любом контейнере.

Во время погружения дайвер находится под гидростатическим давлением, которое существует под водой на данной глубине.Это давление зависит от глубины погружения и увеличивается на 1 бар на 10 метров или 33 фута глубины. Из-за этого давления воздух в воздушных полостях тела дайвера сжимается при спуске. Это одна из причин, по которой дайвер должен уравновесить свои уши при спуске, добавляя воздух в маску через нос. Также дайвер должен избегать быстрого неконтролируемого всплытия.

Это основное свойство жидкостей было независимо открыто французским математиком, физиком и изобретателем Блезом Паскалем (1623–1662) и голландским математиком Саймоном Стевином (1584–1620), и формулу, приведенную выше, часто называют законом Стевина.Следует отметить, что Стевин определил значение гидростатического давления еще до работ Паскаля, однако Паскаль не знал голландского языка и не был знаком с работами Стевина.

Из-за гидростатического давления, действующего из-за поля силы тяжести, на тела, погруженные в жидкость, действует статическая подъемная сила. Закон, определяющий силу плавучести, действующую на плавающие тела, полностью или частично погруженные в жидкость, был открыт Архимедом Сиракузским. Он предположил, что эта сила равна весу жидкости, вытесняемой объектом.

Из-за высокого давления под водой и необходимости медленно контролируемого всплытия у дайверов есть ограничение, например, 30 минут на глубине 35 метров. Чтобы увеличить время работы, используется метод погружения с насыщением. Это позволяет дайверам работать на большей глубине в течение более длительного времени без риска декомпрессионной болезни. При использовании этой техники дайверы живут в условиях повышенного давления на поверхности или под водой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
