Гибкая подводка для воды: технические характеристики

Подключить смеситель, унитаз, водонагреватель и другие сантехнические приборы даже при самом неудобном расположении поможет гибкая подводка для воды. Она позволит отказаться от жестких труб, которые требуют большого количества соединений, и обойтись без вызова мастера. Выясним, как выбрать и подключить гибкий сантехнический шланг правильно, чтобы впоследствии не залить соседей.

Типы гибкой подводки

Для воды используют 2 вида подводки:

  • армированную;
  • сильфонную.

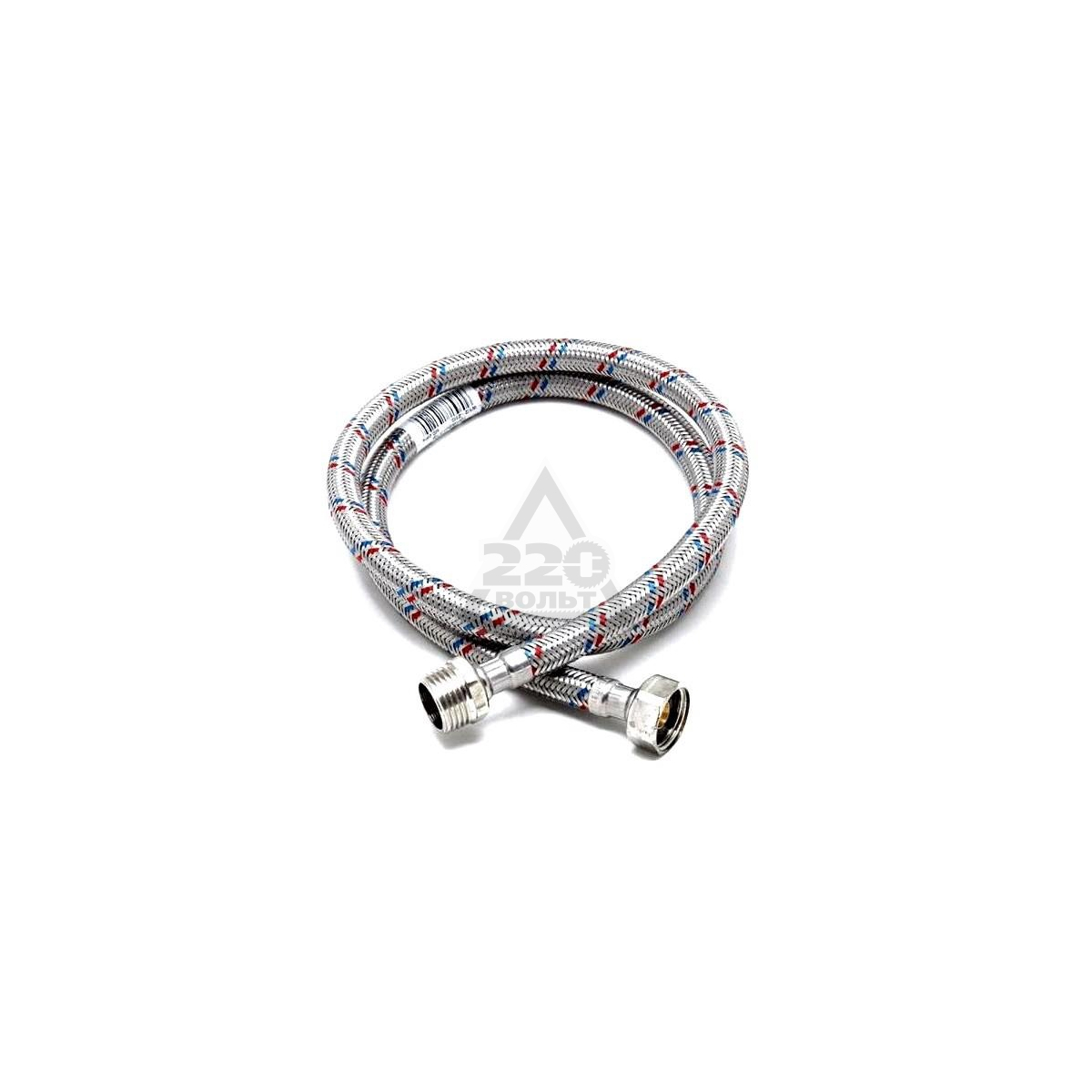

Армированная

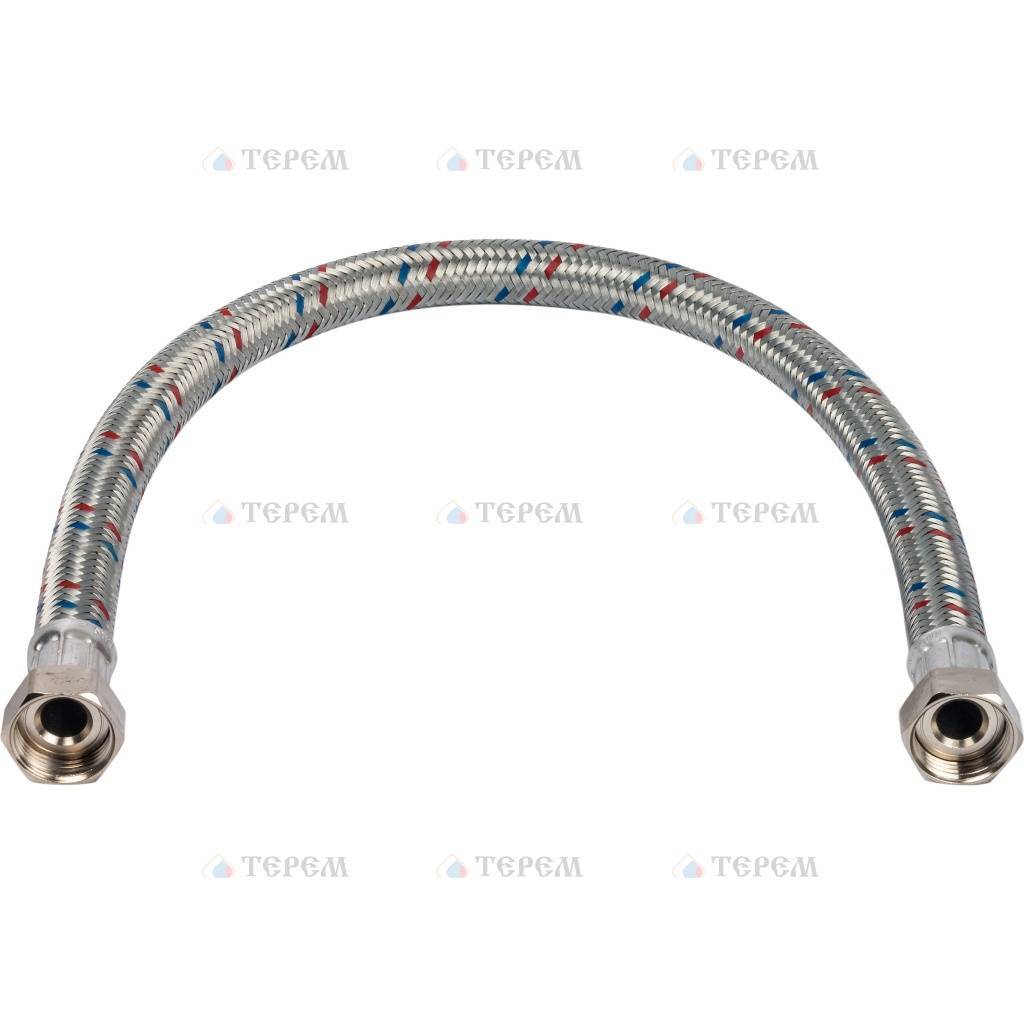

Гибкая подводка первого типа – это мягкий эластичный шланг, армированный проволочной оплеткой, с соединительными элементами на концах (фитингами). Трубка имеет сложную структуру, несмотря на простой внешний вид. Делается она из синтетического этиленпропиленового каучука марки EPDM или поперечно-сшитого полиэтилена PEX. Его оплетают нитью из проволоки, сделанной из нержавейки или алюминия. Усиленная подводка, которая выдержит более высокое давление, имеет оплетку из нейлона.

Mr. Build рекомендует (настоятельно!): не используйте гибкую подводку с оплеткой из оцинкованной проволоки. Это самый ненадежный шланг, который может лопнуть в любой момент.

Изделие на заводе нарезается на части требуемой длины. На концах в него вставляются металлические ниппели со штуцерами или накидными гайками. Затем оплетка со шлангом обжимается стальной гильзой вокруг втулки. Присоединение к трубам производится через резиновые уплотнения.

Подводка гибкая для воды имеет разный диаметр: 1 и 1/2 дюйма, 3/4, 3/8.

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

Подводка выпускается двух типов:

  • с фиксированной длиной;
  • складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

Недостатком сильфонного шланга является шум, возникающий при одновременной подаче воды к нескольким потребителям, например к смесителю, унитазу и стиральной машине. Чтобы его не было, рекомендуется приобретать шланги с пластиковым покрытием.

Технические показатели

Основными параметрами водопровода являются давление и температура. Стандартные значения давления в разных системах отличаются:

  1. Централизованный водопровод – 4 атм.
  2. Автономное отопление частного дома – 1,5–3 атм.
  3. Центральное теплоснабжение – 2–4 атм.

В централизованных водопроводах характерны колебания давления, поэтому рекомендуется выбирать прочность шланга с запасом 20–25 %. В таблице приведены технические характеристики гибких рукавов с различной оплеткой.

Оплетка
Макс. давление, атм Макс. температура, °С Долговечность, лет
Алюминий 5 80 3
Нерж. сталь 10 95 10
Нейлон 20 110 15

Сильфонная подводка имеет более высокие показатели, но здесь важно, кто является изготовителем. Шланги компании «АКВАПРОФ» рассчитаны на рабочее давление до 16 атм и температуру до 150 °С, а разновидность «ГИГАНТ» этого же типа обладает повышенной пропускной способностью и выдерживает температуру 250 °С.

Как выбрать гибкую подводку?

Чтобы правильно подобрать шланг, учитывают следующие параметры.

  • Рукав должен соответствовать температуре и давлению. Например, гибкая подводка к унитазу может быть любого типа, а вот к бойлеру подойдет только шланг для горячей воды.
  • Материал оплетки выбирается исходя из условий эксплуатации. В помещении с плохой вентиляций, где возможно появление конденсата, лучше не использовать изделие с оплеткой из металла.

Надежность подводки зависит от ее гибкости. Проверить ее можно, взяв за один конец и расположив шланг горизонтально. Если он сгибается незначительно, то эластичность (и, соответственно, надежность) низкая.

  • Штуцеры подбираются без дефектов, гильзы должны быть опрессованы по всему периметру. Материалом для изготовления штуцеров служит латунь с никелевым покрытием или нержавейка. Для газа применяется алюминий, который совершенно не подходит для подачи воды, поскольку быстро портится во влажной среде.
  • Шланги для бытовых водопроводов должны быть изготовлены из качественной резины без характерного химического запаха.

Шланг для холодной воды помечается синей лентой в оплетке, для горячей – красной. Если вставки имеют оба цвета, изделие является универсальным. У дешевых изделий такой маркировки нет.

  • Рукав оснащается накидными гайками или штуцерами достаточной толщины и прочности, чтобы при закручивании они не треснули. Если подводка слишком легкая, значит, штуцеры изготовлены из силумина или пластика, а оплетка – из алюминия.

Надежная продукция приобретается в специализированных магазинах в качественной упаковке и при наличии маркировки и сертификата (ГОСТ 6286-73). В прилагаемом паспорте необходимо найти срок эксплуатации. Если он менее 5 лет, брать такой шланг мы не рекомендуем.

  • Наконечники должны подходить к трубам, с которыми соединяется гибкий рукав. Возможны такие комбинации: гайка-штуцер (мама-папа), гайка-гайка (мама-мама, как на фото ниже), штуцер-штуцер (папа-папа).

По истечении заявленного изготовителем срока службы гибкую подводку следует заменить.

Ориентируемся на качество

Для создания долговечных изделий требуются сложная технология и качественные материалы. Кустарное производство, приводящее впоследствии к авариям, отличается следующими признаками:

  1. Слабое обжатие оплетки из-за отсутствия специального оборудования и использование гильз из низкокачественных материалов.
  2. Низкая прочность и коррозия соединительных элементов.
  3. Быстрое старение технической резины, из которой сделаны шланги и прокладки.
  4. Применение для оплетки обычной оцинкованной проволоки, срок эксплуатации которой не превышает 1 года.

Надежные изделия имеют сопроводительный паспорт. Продукция высокого качества служит 10 лет. Если применяется алюминиевая оплетка, это значение уменьшается в 2 раза. Заявленный срок часто превышается, поэтому важно найти надежного производителя.

Хорошо зарекомендовали себя итальянские и испанские фирмы. Стоит обратить внимание на антивибрационные модели, отличающиеся большим внешним диаметром. Оборудование избавляет от гула в трубах при использовании насосов. Стоимость такой подводки в несколько раз выше, чем у отечественной.

Качественные изделия с большим количеством положительных отзывов выпускают российские фирмы «Акватехника», «Монолит», «Флексилайн». Сильфонная подводка из нержавейки производится под германским брендом WITZENMANN и итальянским PARIGI. Некоторые модели подходят даже для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию.

Правила подключения

Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

При разных диаметрах смесителя и трубопровода подводка на одном из концов фиксируется через переходник.

При установке необходимо выполнять правила подключения (СНиП 2. 04.01-85).

  • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
  • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
  • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
  • Шланг не выдерживает действия открытого огня или высокой температуры.
  • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
  • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
  • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

При установке гибкого шланга запрещено:

  1. Использовать его в постоянном проточном режиме.
  2. Устанавливать без прокладок или с механическими повреждениями.
  3. Эксплуатировать изделие при отрицательной температуре.

Важное заключение + видео

Для подключения сантехники металлические трубы применяются все реже. Подвести воду можно с помощью удобных гибких приспособлений, которые легко присоединить своими руками. Но делать это надо с умом.

Mr. Build рекомендует: отнеситесь к выбору и монтажу подводки гибкого типа со всей ответственностью, регулярно меняйте рукав. Внимательно следите за состоянием шланга, целостностью оплетки. Лопнувшая подводка – самая частая причина аварий с затоплением соседей снизу.

Перед покупкой и установкой обязательно посмотрите видео, размещенные ниже. Из них вы узнаете:

  • как правильно выбрать изделие, на что обратить внимание;
  • какие у эластичной подводки есть слабые места;
  • где и как нельзя ее монтировать;
  • как установить гибкий рукав по всем правилам;
  • как определить, что подводку пора менять.

Сильфонная подводка для воды из нержавеющей стали

Раньше расположение смесителей жестко привязывалось к стальным металлическим трубам. А для подключения, например, стиральной машины, требовалось наращивать водопровод, часто прибегая к сварочным работам. Гибкая подводка расширила возможности владельцев квартир при проведении ремонта в ванной и на кухне, облегчила подключение сантехнических приборов, но и добавила хлопот с протечками. Решить все проблемы разом поможет сильфонная подводка для воды. Давайте выясним, что она собой представляет и чем она лучше резиновых шлангов в оплетке.

Гибкие сантехнические рукава не загромождают ванную, легко монтируются без специальных инструментов. Кроме того, с ними можно передвинуть подключенный к водопроводу бытовой прибор в пределах длины шланга.

Сегодня гибкая подводка для воды выпускается в двух вариантах: в виде резинового рукава в оплетке и сильфонного шланга.

Особенности резиновой гибкой подводки

Резиновые шланги, армированные жесткой металлической или нейлоновой оплеткой, используются для подключения к водопроводу смесителей, сантехнических и бытовых приборов. Рукава для горячей воды имеют оплетку с элементами красного цвета, для холодной – синего. К водопроводным трубам присоединяются посредством гаек и штуцеров.

Такие шланги просто монтируются, недорого стоят, но имеют недостатки, которые ограничивают их применение:

  1. Армированные рукава не переносят перегретой воды. Допустимая температура жидкости при их эксплуатации не превышает 90˚С. Поэтому такое изделие нельзя использовать в системе отопления.
  2. Металлическая оплетка быстро разрушается при частых перегибах, а также из-за образования конденсата.
  3. Средний срок службы такой подводки равен трем годам, после чего приходится ее менять.

Практика показывает, что армированные гибкие шланги часто становятся причиной аварий с затоплением соседей: они лопаются в местах повреждения оплетки или соединения с гайкой или штуцером. Это связано с присутствием на рынке большого количества некачественной продукции, с несвоевременной заменой подводки, неправильной установкой и эксплуатацией.

Достоинства сильфонной подводки

Подводка сильфонного типа лишена недостатков резиновых рукавов. Она представляет собой гофрированный шланг, произведенный из нержавеющей стали. Прокладка на гайке, изготовленной из латуни, имеет высокую температуру плавления, что позволяет системе выдерживать нагрев до +250˚С. Кроме того, сильфонная подводка имеет следующие положительные качества:

  • Хорошо справляется с гидроударами, в отличие от резиновых шлангов.
  • Не горит.
  • Долговечна, срок эксплуатации достигает 25 лет. По этому показателю не уступает медной подводке, но намного проще монтируется.
  • Выдерживает давление в 20 атмосфер и более.
  • Зарекомендовала себя при эксплуатации в системах отопления или в условиях плохого качества воды.
  • Не разрушается при воздействии отрицательных температур.
  • Обеспечивает гигиеническую чистоту воды и ее безопасность для здоровья.

Гибкая подводка из нержавейки представлена на рынке двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать в пределах допустимых значений. Для последних размер указывается в виде диапазона, например 90–150, 140–250 или 200–355 мм. Подводка для воды сильфонного типа чаще выпускается диаметром от 12 до 34 мм, но попадаются шланги с сечением до 65 мм. Диаметр в местах соединения –  1, 1/2, 3/4 и 3/8 дюйма.

Недостатки сильфонных шлангов

Если говорить о минусах, то их всего два:

  1. Сильфонные шланги подвержены сильным вибрациям, отчего возникают шум и гудение, которые усиливаются, если одновременно открыть несколько вентилей. Этого легко избежать путем использования изделия большего диаметра.
  2. Относительно высокая стоимость. Так, шланг длиной 500 мм и сечением 3/4 дюйма обойдется в сумму от 500 р.

Сильфонная продукция не может быть дешевой, чаще всего малая цена связана с низким качеством изготовления. Понятно, что приобретя комплектующие сомнительного качества, нельзя надеяться на длительную эксплуатацию без протечек.

Особенности выбора и монтажа

Долговечность подводки для воды из нержавеющей стали зависит от соблюдения правил ее установки и от грамотного выбора самого шланга. Для изготовления он требует дорогостоящего оборудования и качественного материала, поэтому не может быть дешевым. Чтобы избежать проблем с протечками и не затопить соседей снизу, к выбору сильфонных изделий следует отнестись ответственно.

  • Выбирайте шланги только проверенных брендов. Ориентируясь на отзывы пользователей, в рейтинг надежных производителей можно включить фирмы Witzenmann GmbH (марка Hydraflex, Германия), Parigi и IDROSAPIENS S.r.l. (Италия), Kofulso (Южная Корея), G-Beka (Турция), АКВАПРОФ (Россия).
  • Все части шланга, контактирующие с водой, должны быть выполнены из нержавейки и приварены методом роликовой сварки. На этом этапе чаще экономят недобросовестные производители, изготавливая детали из низкокачественных материалов. Проверить можно при помощи простого магнита, который не прилипает к нержавейке. Если он притягивается, то патрубок или гильза изготовлены из обычной стали, а значит, со временем этот элемент проржавеет и потечет.
  • Для подключения к смесителям сильфонные шланги должны иметь специальные трубки малого диаметра с наружной резьбой. Так что при выборе шланга для такого соединения нужно сообщить продавцу, что именно требуется подключить.

Производители, дорожащие своей репутацией, предлагают в комплекте поставки готового смесителя не один, а два штуцера разной длины. Это может послужить дополнительным признаком качества продукции.

  • Пред покупкой надо осмотреть установленные в квартире водопроводные коммуникации. Чтобы сопрягаемые детали не подвергались электрохимической коррозии, гайки и штуцера, на которые они накручиваются, должны быть изготовлены из одного материала. Только латунные и медные детали можно соединять между собой без всякого риска.

Длину шлангов рекомендуется выбирать с запасом, так как сильно растягивать сильфонные патрубки нельзя: это существенно уменьшит время их эксплуатации.

  • Качественное изделие должно иметь гарантийный срок службы не менее года и поставляться в комплекте с техническим паспортом.

Рекомендации по установке

В процессе монтажа подводки следует придерживаться некоторых правил:

  • Нужно обеспечить свободный доступ к местам крепления не только на время установки, но и для дальнейшего обслуживания и ремонта.
  • Перед монтажом необходимо еще раз тщательно осмотреть шланги и крепления. Дефекты могут появиться в процессе транспортировки или хранения, даже если в магазине была куплена качественная продукция.
  • Гайки следует закручивать плотно, но без чрезмерного усилия. Не рекомендуется пользоваться при этом газовыми ключами: они могут серьезно повредить соединительные элементы.
  • В процессе монтажа нельзя допускать перекручивания шланга или его растягивания.

  • Минимальный радиус изгиба сильфонных рукавов указывается в техническом паспорте, обычно он не должен быть меньше внешнего диаметра шланга, умноженного на 6.
  • После завершения монтажа и подачи воды в систему следует понаблюдать за подводкой около получаса, при необходимости подтянуть резьбовые соединения.

Для долгой службы шланга без протечек рекомендуется проводить раз в полгода профилактический осмотр и своевременно заменять износившиеся элементы. Видео ниже расскажет о некоторых особенностях сильфонной гибкой подводки.

Гибкая подводка для смесителя воды: из нержавеющей стали или сильфонная

На чтение 7 мин.

Перед тем как начать использовать каждый из предметов сантехники нужно подключить его к водопроводу. Для этого и служит подводка, различающаяся по двум видам: гибкая и жёсткая.

Гибкая подводка для воды

Гибкая подводка для воды более предпочтительна для подавляющего числа людей. Она имеет небольшие размеры, удобна в использовании и несложна при установке.

Гибкая подводка — эластичный крепкий шланг. Его длина обычно колеблется от 30 см. до 5 метров. На торцах шланга закреплены крепёжные детали с уплотнителем, представляющим собой специальные резиновые кольца.
Большинство современных производителей сантехнических изделий используют для своего оборудования именно этот вариант подводки. Это оправдано рядом несомненных преимуществ.

Основные преимущества гибких подводок:

  • Это их подвижность, по сравнению с жёсткими конструкциями.
  • Так же можно выделить их удобство при установке в сложно доступных местах. Помимо этого установка гибких подводок проста в местах с ограниченным пространством, без нарушения её целостности и надёжности. Тогда как установка металлических труб весьма сложна, неудобна и трудоёмка.
  • Практически полная герметичность конструкции, обусловленная изготовлением из материалов лучшего качества
  • Даже новичок, не имеющий специального оборудования и особых навыков, справится с установкой или демонтажем конструкции
  • Устойчивость к вибрациям
  • При соблюдении определённых правил, гибкая подводка для воды имеет долгий срок эксплуатации.
  • Малая подверженность высоким температурам

Гибкий тип конструкции удобен при установке в большом сплетение труб, а так же других приборов сантехники. Чего нельзя сказать о жёстких типах.

Недостатки гибких конструкций.

Несмотря на все преимущества, этот тип подводок содержит в себе и плохие стороны. Они выявляются уже при использовании:

  • Слишком сильные скручивания, натяжения и изгибы могут повредить целостность оплетки, что неизбежно приведёт к уменьшению эксплуатационного срока.
  • Монтаж в непосредственной близости от источника открытого огня запрещена
  • Крепёжные детали под воздействием воды и времени постепенно подвергаются коррозии. Что со временем приведет к ремонту смесителя или другой дорогостоящей фурнитуры.
  • Некоторые типы гибких конструкций плохо относятся к воздействию слишком высоких температур.(вода близкая к закипанию)

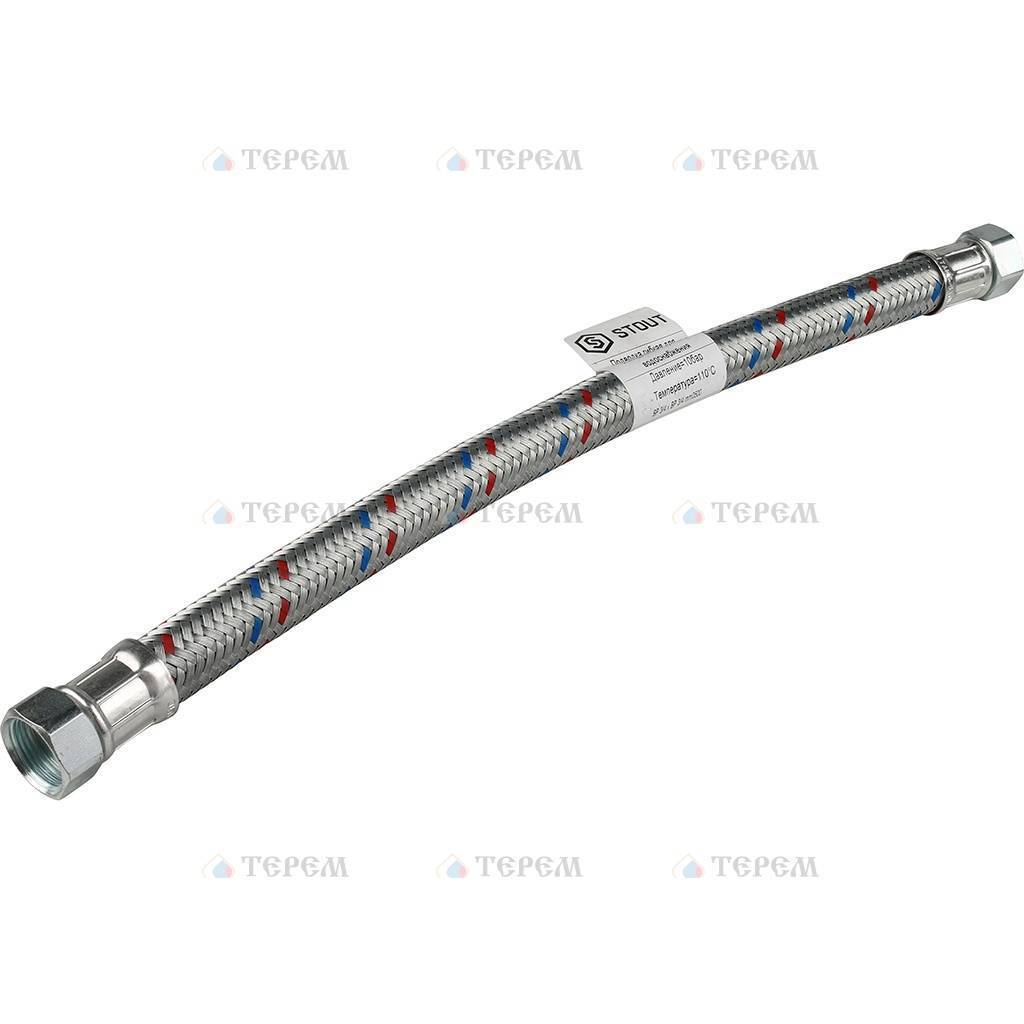

Гибкий шланг покрытый армированной оплёткой.

Он представляет из себя шланг, весьма эластичный и покрытый оплёткой из различных материалов. К торцам прикреплены фитинги. На одном торце прикреплён штуцер, на другом накидная гайка, имеющая определённый диаметр внешней резьбы.

Из достоинств выделяют невысокую цену. Именно поэтому эту разновидность гибкой подводки для воды очень часто выбирают покупатели.
Технология изготовления шланга не слишком сложна. Но тем не менее этот тип подводки имеет весьма сложную структуру. В основе лежит резина, каучук или усиленный сшитый полиэтилен. Шланг оплетён проволочной нитью.

При оплётке возможно использование разнообразных материалов:

  1. Нержавеющая сталь — самый популярный материал для обмотки. Она характеризуется наиболее средними параметрами. Хорошо проявляет свои свойства при +95 градусах жидкости 10 атм. давления. Надёжная работа обеспечена в течение 10 лет. Идеально подойдет для подключения водоснабжения к бачку унитаза.
  2. Нейлон проявляет себя лучше нержавейки. Рабочая температура до +110 градусов. Рабочее давление не может быть больше 20 атм. давления. Стабильная работа составляет более 15 лет.
  3. Алюминий — менее устойчивый материал при производстве оплётки. Температура жидкости обязательно должна быть не больше определённой температуры. Это +80 градусов для стабильной работы оплётки. Давление не более 5 атмосфер. Работа такой оплётки составляет около 5 лет. Из недостатков следует выделить повышенную подверженность коррозии. Изделия с алюминиевой оплёткой нужно применять в среде с небольшой влажностью.

Сильфонная подводка для воды.

Представляет из себя сильфонные гибкие трубки с конструкционными особенностями.

Из достоинств можно выделить:

  • Надёжность в работе
  • Гораздо более продолжительный срок службы, в сравнение с армированными конструкциями.
  • Так же сильфонная подводка очень гибкая. Конструкция представляет собой собранные кольца нержавейки разного диаметра.

Эта подводка бывает двух видов:

  1. Первый вид — складной. Имеет возможность к растяжке в определённых производителем диапазонах: от 200 до 355 мм. и от 140 до 250 мм. Что бы не снизить срок службы следует соблюдать осторожность при растяжке.
  2. Второй вид — это фиксированная сильфонная подводка для подачи воды. Не растягивается и имеет определённую длину. Минимальная длина 10 см. Максимальная длина 80 см. Шаг при изготовлении 10 см.

Основное отрицательное свойство такой подводки — это гул, возникающий при поступлении воды сразу ко многим изделиям. Например подача воды происходит сразу к нескольким сантехническим агрегатам. Во избежание этого недостатка следует приобретать сильфонную подводку с изоляцией. Либо использовать особые антивибрационные виды подводки, поглощающие звук.

Как выбрать гибкую подводку.

При покупке гибкой подводки лучше обратить внимание на изделия широко известных брендов. Так как при покупке малоизвестных подводок можно столкнуться с рядом проблем.

Выбирая гибкую подводку среди русских производителей, лучше выбирать подводки компаний Монолит, Флексилайн, Акватехника. Из зарубежных можно выделить изделия фирм Tucai, Mateu, Uni-Fitt. Эти иностранные компании имеют нужные гарантии необходимые санитарные разрешения.

  • Характеристики температуры и давления обязаны точно совпадать с параметрами прописанными в инструкции производителя подводки и на этикетке.
  • Понимать в каких условиях будет эксплуатироваться подводка и только затем выбирать материал оплётки. Это особенно важно при подключении стиральной машины или смесителей.
  • Оценить вес выбираемой подводки. Если изделие слишком лёгкое, то скорее всего при его производстве применялись к использованию материалы невысокого качества. Либо в процессе производства применялся алюминий.
  • В подводке должны полностью отсутствовать неприятные запахи. При их присутствии есть значительная вероятность, что в процессе производства применялась техническая резина, весьма опасна при её воздействии.
  • Проверить эластичность выбранной подводки. Малая эластичность подразумевает то, что трубки скорее всего быстро лопнут при установке или когда изделие уже будет использоваться.
  • Внимательно осмотреть штуцеры. На них должны абсолютно отсутствовать дефекты. Лучший материал для их изготовления — никелированная латунь и нержавейка. Не следует брать алюминиевые штуцеры. Так же пластиковые штуцера не рекомендуются к использованию.
  • Проверить соответствие внутренней или наружной резьбы подводки с отверстиями подсоединяемого изделия. Диаметр резьбы составляет от 0,5 до 1,5 дюйма.
  • Диаметр подводки для мойки, душевой кабины и раковины следует выбирать более 10 мм.
  • Идеальной длиной для подводки считается та, когда не образуется провисаний или напряжения после её подключения в систему.

Инструкции по монтажу гибкой подводки своими руками.

Даже новичок сможет справиться с подсоединением гибкой подводки за недолгое время. Следует знать, что установка шлангов может производится так же и для поддержанных смесителей. Если вы подключаете гибкой подводкой смеситель, то убедитесь в правильном расположении горячей и холодной воды.

Подсоединение сильфонной и армированной подводки происходит одинаково.

  1. В начале необходимо удостовериться в целостности изделия после транспортировки
  2. Завернуть краны поступления горячей и холодной воды для соблюдения мер предосторожности
  3. Необходим гаечный, либо разводной ключ, точно подходящий по диаметру диаметру накидной гайки.
  4. Под места соединений необходимо поставить ёмкости для оставшейся воды
  5. Когда шланг отсоединён, нужно ослабить фиксирующие гайки смесителя и снять его.
  6. Затем отсоединить подводку.
  7. Для монтажа нового изделия все действия проделываются в обратной последовательности

Возможны случаи не состыковки смесителя и шланга. Для этого следует воспользоваться специальными переходниками.

Загерметезировать соединения можно фумлентой или льном.

Когда следует срочно менять подводку:

  • Она подверглась сильной деформации или на ней появились трещины
  • Возникли подтёки в местах стыковки отдельных частей подводки с водопроводной системой

Несколько правил при установке гибкой подводки:

  • Шланг обязательно нужно расправить до установки. Перегибов следует избежать
  • Не прилагать чрезмерных усилий в процессе прикручивании гибкого подвода
  • Доступ к установленному изделию должен быть лёгок для осмотра и профилактики. (период 6-12 месяцев)
  • Соединения лучше выполнять из похожих материалов. В худшем случае развитие электрохимической коррозии будет неизбежно. Возможен вариант соединения латунных и медных частей.

Последней стадией монтажа станет непременное тестирование. Открываются вентили подачи горячей и холодной воды. И затем в течение получаса проверяется герметичность и свободный пропуск воды в установленном изделии. При обнаружение влаги в местах соединений, следует ещё раз аккуратно протянуть гайки ключом.

Последним советом необходимо отметить то, что при отъезде на долгое время следует перекрывать вентили подачи горячей и холодной воды к водопроводу. Так как любая гибкая подводка всегда подвержена нагрузкам и может лопнуть.

Видео гибкая подводка для смесителя

Гибкая подводка для газа - виды современных подводок и их монтаж

Автор Монтажник На чтение 9 мин. Просмотров 12.4k. Обновлено

Времена, когда газовые плиты подсоединяли к жестким металлическим трубам, давно миновали и не каждый даже об этом и вспомнит. Сейчас для подключения газопотребляющего оборудования повсеместно используется гибкая подводка для газа.

Газовые шланги представлены в торговой сети довольно широким ассортиментом. Спросом пользуются не только напорные рукава из современных материалов, но и подводки, производство которых было освоено еще с советских времен.

Рис. 1 Газовые плиты с подводкой

Требования к газовым рукавам

Гибкий рукав для подводки газа в отличие от подключения оборудования к металлическим трубам, позволяет произвести соединение в короткое время с возможностью дальнейшего перемещения прибора.

Шланг подводки газа должен отвечать следующим требованиям:

  • Выдерживать напор в магистрали. По сравнению с водой, давление в газовой линии намного ниже и обычно не превышает 0,03 бара.
  • Обеспечивать герметичное подсоединение к резьбовым патрубкам плиты и газового трубопровода. Для этого рукава оснащают резьбовыми гайками типа американка, штуцерами с наружной резьбой. Обычно размеры фитингов газовой подводки измеряют в дюймах, наиболее часто используемые диаметры — 1/2 и 3/4, реже 3/8 дюйма.
  • Выдерживать без повреждений оболочки и потери герметичности весь эксплуатационный срок.
  • Быть достаточно гибкими, чтобы радиус изгиба позволил при подключении к плите устанавливать ее в наиболее удобное положение ближе к стене.
  • Выдерживать длительный период повышенные температуры в области плиты без изменения структуры оболочки.

Рис. 2 Резинотканевые шланги

Разновидности шлангов для газа

Напорные газовые рукава выпускает ряд российских предприятий, на рынке можно обнаружить товар из Беларуси и большом ассортименте продукцию китайских производителей.

Практически все представленные в торговой сети шланги можно разбить на несколько групп.

Резиновые с матерчатым армированием

Рукава из резины с кордом — классика шлангов, выпускаемых несколько десятилетий тому назад и до сих пор являющихся нередкими гостями на рынке. Гибкая газовая подводка из резины имеет проходной канал 9 — 10 мм и внешний диаметр 18 мм с концевыми фитингами на 1/2 дюйма. Резинотканевый шланг может иметь с двух сторон фитинги типа американка или американку со штуцером, оснащенным наружной резьбой.

Особенность резинотканевых подводок:

  • Имеют невысокую стоимость.
  • Обладают неплохой гибкостью и эластичностью.
  • Срок их службы составляет не менее 10 лет.
  • Шланги плохо защищены от повреждений острыми предметами.
  • Не являются проводниками электротока.
  • С течением времени при некачественной резине могут растрескиваться, что является сигналом к немедленной замене рукава.
  • Не выдерживают работы в среде с машинным маслом. Это не критично для использования их в кухне и может быть важным при подключении подводки к газовому баллону в гараже.

Рис. 3 Резиновые с оплеткой рукава

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Резиновые с наружной металлической оплеткой

Это ближайший аналог широко известных подводок для воды. По внешнему виду они абсолютно идентичны с той лишь разницей, что на оплетку нанесены желтые полосы.

Гибкая трубка внутри этих шлангов иногда имеет двухслойную структуру — внутри нанесен полимер, предотвращающий растрескивание и протечки, а снаружи вулканизированная резина.

Иногда оплетку дополнительно покрывают слоем прозрачного полимера. Это облегчает и упрощает уход за ее поверхностью.

Особенности резиновых в оплетке шлангов:

  • Срок службы до 10 лет при работе в окружающей среде с температурными параметрами до 50 °С.
  • Относительно невысокая цена и широкий ассортимент.
  • Гибкость и эластичность.
  • Защищены от повреждений оболочки режущими предметами.
  • Металлическая оплетка служит проводником электрического тока, поэтому при подключении шланг нуждается в изолирующих диэлектрических вставках.
  • К недостаткам можно отнести невозможность зрительного контроля при повреждении или появлении трещин в резиновой оболочке, приводящим к утечкам. Именно по этой причине гибкая подводка газа из резины с оплеткой не слишком часто используется для подключения газовых плит.

Рис. 4 Поливинилхлоридные шланги

Армированные поливинилхлоридные

Являются аналогами резиновых с кордом — в середину поливинилхлоридной оболочки помещена армирующая сетка.

Визуально поливинилхлоридной шланг черный (желтый) внутри и сверху желтого цвета. Его отличительные особенности:

  • Невысокая стоимость в сравнении с сильфонными аналогами.
  • Эксплуатационный срок доходит до 15 лет.
  • Более легкий вес и меньшие габариты в отличие от массивных резинотканевых рукавов.
  • Средняя эластичность и гибкость, позволяющие подключать газовые приборы при относительно малых углах изгиба подводки.
  • Рассчитан на давление, в 20 раз превосходящее напор в сети.
  • Является диэлектриком и не нуждается при подключении в электроизоляторных переходниках.

Сильфонные шланги

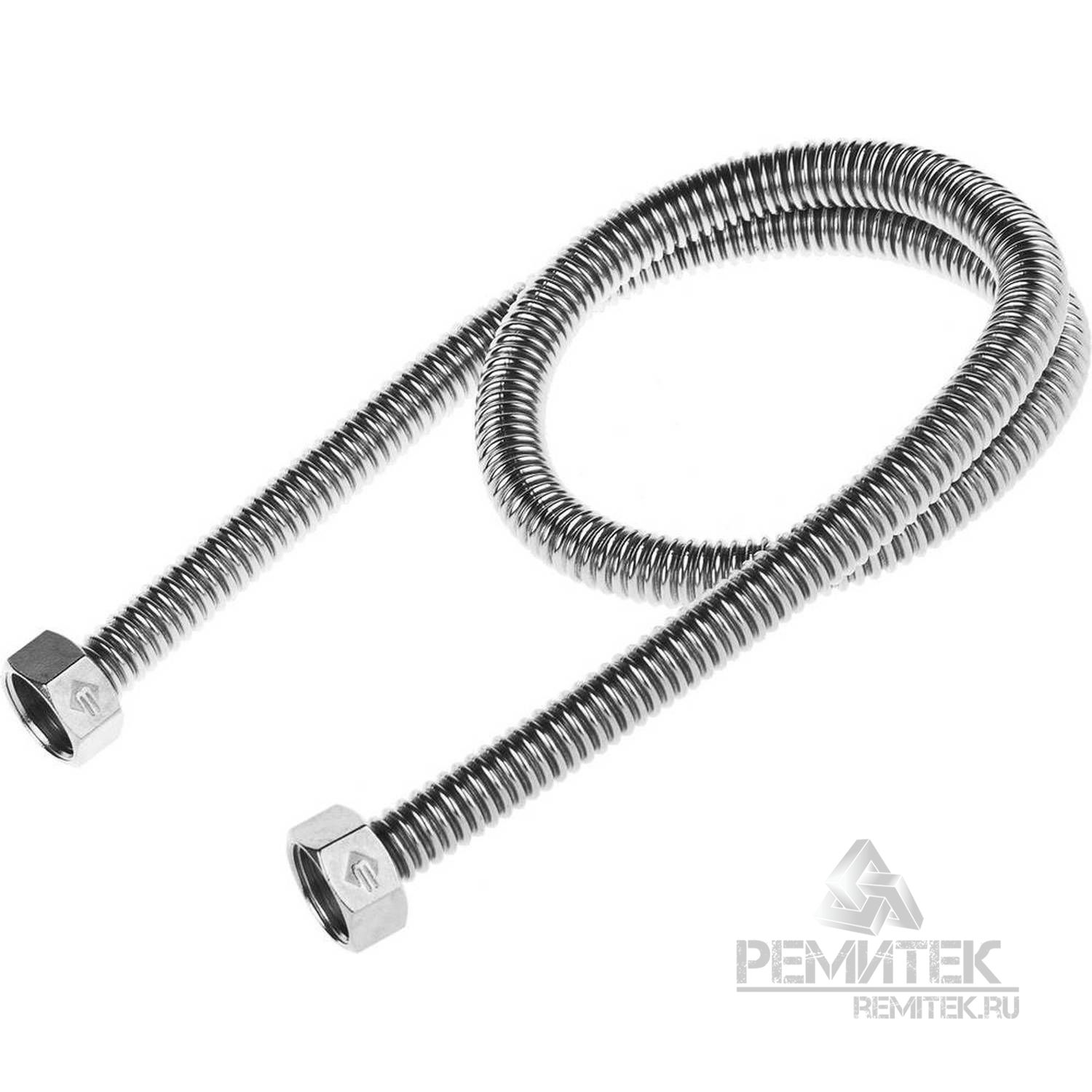

Сифонными называют подводки из гофрированных нержавеющих труб, они используются в отоплении, водоснабжении и нередко с их помощью подводят газ к приборам. Отличительные особенности сильфонов:

  • Стоят дороже других полимерных подводок.
  • Имеют эстетичный внешний вид.
  • Выдерживают давление до 6 атмосфер, превосходящее номинальное в 200 раз.
  • Производитель дает на них гарантию не менее 10 лет, но теоретически они могут послужить все 30 лет.
  • Способны выдержать температуру около 200 °С.
  • Обладают способностью растягиваться, угол уклона и положение подводки можно зафиксировать в любом удобном положении.
  • В качественных сильфонах резьбовой фитинг и гофра выполнены в виде цельнометаллического узла — это обеспечивает высокую надежность соединения.
  • Их невозможно повредить острыми режущими предметами.
  • Гибкая подводка газа из нержавейки проводит электрический ток, что создает опасность ее использования в газовых плитах, потребляющих электроэнергию. Поэтому при подключении сильфонов рекомендуется использовать диэлектрические изоляционные муфты. Это приводит к удорожанию комплектующих и усложнению монтажа.
  • Сильфонная подводка для газа имеет и существенные недостатки — она более жесткая и не дает получать малые углы загибов.
  • При ее использовании нередко происходит ситуация, когда во время движения или перемещения газопотребляющего прибора повреждается оболочка и сквозь нее проходит газ.
  • Нередко сильфонную подводку помещают в полимерный шланг желтого цвета — это позволяет легче ухаживать за ее поверхностью.

Рис. 5 Сильфонная подводка — разновидности

Гибкая подводка для газа — правила монтажа

Не рекомендуется проводить подключение газовой плиты самостоятельно. Газ взрывоопасен и малейшая утечка может привести к необратимой катастрофе. Мыльные растворы, которыми раньше и сейчас любители проверяют утечки, давно не актуальны.

У каждого газовщика, подключающего плиту к газопроводной магистрали, имеются высокочувствительные электронные газовые детекторы. Если все-таки нет возможности вызвать специалиста для подсоединения газопотребляющих приборов к магистрали и работы проводят своими руками, стоит соблюдать следующие правила:

  • Для подключения газовых плит используются специальные гибкие подводки с желтой полосой. В резиновых и поливинилхлоридных изделиях обязательно должна присутствовать бирка с указанием фирмы-производителя и даты выпуска.
  • Допустимая длина шланга не должна превышать 4 м. Если расстояние слишком велико, к основной магистрали приваривают металлический трубопровод нужной длины, к которому затем прикручивают подводку.
  • Шланг должен быть цельным, не допускается его прокладка из двух состыкованных отрезков любых видов соединений.
  • Приобретаемая гибкая подводка газа должна быть такой длины, чтобы располагаться в свободно висячем положении без натяжения.
  • При установке плиты должен быть обеспечен свободный доступ к шлангу. Это необходимо для его визуального контроля на предмет возможных повреждений, растрескивания.
  • Некоторых пользователей не устраивают внешний вид черных резиновых или желтых подводок, и они пытаются принять меры по изменению их цвета. Рукав ни в коем случае нельзя красить, допустимо лишь его оклеивание различными пленками.
  • При монтаже металлических сильфонных подводок необходимо принимать меры по их электрической изоляции от плиты (подключение через диэлектрическую муфту). В противном случае блуждающие токи могут повредить гофрированную оболочку, что вызовет опасную утечку.

Рис. 6 Характеристики и размерные параметры сильфонных рукавов

Статья по теме:

Каким должно быть минимальное расстояние от розетки до газовой трубы. Полезная статья в которой говориться про правила размещения газовых труб и розеток, расстояния розеток и электрического кабеля от газовой трубы.

Рекомендации по выбору

Как отмечалось выше, для подключения плиты лучше вызвать специалиста-газовщика, а если работы проводит специализированная газовая служба, то у них в наличии есть свои надежные гибкие подводки (обычно резиновые армированные рукава), за качество которых они отвечают.

Даже если старая подводка пришла в негодность, в любое время можно вызвать газовщика для ее замены. Если хозяин все же решил самостоятельно приобрести газовый шланг, ему полезно соблюдать следующие рекомендации:

  • Перед приобретением новомодной сильфонной подводки стоит очень хорошо подумать. Жесткий рукав не позволит делать малые радиусы изгиба — это надо учитывать тем, у кого плита расположена непосредственно под магистральной трубой с отсечным краном.
    Также придется принимать меры по изоляции сильфона от блуждающих токов, избегать частых перемещений газовой плиты, которые могут привести к излому гибкой подводки. К тому же за гофрированной поверхностью довольно сложно ухаживать.
  • Сильфонная подводка рассчитана на стационарное положение плиты длительное время без каких-либо перемещений. Ее не следует подключать к сменным газовым баллонам из-за высокой вероятности излома оболочки.

Рис. 7 Схема подключения газовой плиты

  • Не стоит использовать для подключения газовых приборов резиновые шланги в металлической оплетке. При повреждении внутренней резиновой трубки не удастся визуально отследить дефект.
  • Перед приобретением шланга следует ознакомиться с выходными патрубками газопроводной трубы и плиты. Обычно все они имеют стандартный размер под выпускаемые рукава, на плиту чаще накручивается американка, а к газовой трубе подсоединяется штуцер с наружной резьбой.
  • Длину рукава для газовой плиты подбирают таким образом, чтобы гибкая подводка газа свободно провисала, немного не доходя до пола.
  • Стандартные размеры подсоединительных гаек рукавов — 1/2 дюйма, но встречаются резьбы и на 3/4 или 3/8 дюйма.
  • Внутренний диаметр любого шланга не должен быть меньше 10 мм, его можно измерить или определить визуально.
  • При покупке товаров китайского производства и от некоторых российских фирм стоит быть особенно внимательным к качеству их изготовления. Чтобы не совершить ошибку, полезно ознакомиться с отзывами из интернета на продукцию этих производителей.
  • В некоторых плитах имеется прямой выход в стену или два отвода. В первом случае дополнительно приобретают угловой переходник, а во втором заглушку, которую ставят на свободный патрубок.
  • Хотя на рынке появилось много шлангов китайского производства из поливинилхлорида и гофрированной нержавейки, по надежности традиционные резиновые шланги с кордом ни в чем им не уступают. Качественно выполненная недорогая резиновая подводка с армированием способна прослужить до 20 лет и незаменима в ситуациях, когда газопотребляющий прибор постоянно перемещают (газовая горелка).

Рис. 8 Стоимость газовых шлангов

Приобрести качественную и долговечно гибкую подводку не представляет каких-либо сложностей, всегда можно остановить свой выбор на надежных и проверенных временем резиновых рукавах с матерчатым кордом отечественного производства. При желании купить новомодный дешевый китайский товар, высока вероятность столкнуться его невысоким качеством, что может привести к утечкам и возникновению аварийных ситуаций.

виды, выбор, монтаж, срок эксплуатации

Использование гибких подводок для воды позволит выполнить подключение устройств санузла в тех местах, где нельзя применить жесткую трубу из-за ее технических характеристик. Гибкая подводка в основном используется для унитазов, душевых кабинок и смесителей. Внутреннюю часть гибкой подводки занимает резиновый шланг, покрытый металлической оплеткой. Вернее, гибкая подводка, как раз состоит из шланга и защитной оплетки, выполненной из металла.

Строение и срок эксплуатации гибких подводок

Многие производители используют шланг из нетоксичной резины во время производства качественных гибких оплеток, что делает их абсолютно безопасными для здоровья. В некачественных подводках используется техническая резина, имеющая своеобразный запах. Оплетка резинового шланга может быть выполнена из оцинкованной стали, алюминия, нержавеющей стали или из нейлона. Как правило, подводки, покрыты алюминиевой оплеткой, выходят из строя намного раньше своих собратьев – в среднем после 36 месяцев эксплуатации. Этот вид подводок рассчитан на рабочее давление примерно до 5 атмосфер. В случае с оплетками, выполненными из оцинкованной стали, ситуация обстоит намного хуже. Если первая сможет прослужить до 3 лет, то из оцинковки, выйдет из строя уже через несколько недель эксплуатации.

Металлические подводки (из алюминия и оцинковки) боятся конденсата. Когда она покрывается конденсатом в помещении, которое плохо вентилируется, она подвергается окислению и армировка со временем отпадает. В результате этого шланг взрывается. Из-за этого владельцам квартиры приходится делать незапланированный ремонт ванной комнаты, а это дополнительные финансовые расходы и потраченное время. Чтобы обезопасить себя от подобных неожиданных «сюрпризов» необходимо подходить к выбору материала с умом. Намного проще будет немного переплатить за качественную продукцию, чем потом платить большие деньги за ремонт. Это правило касается не только подводок, но и всех ремонтных работ.

Виды

Давайте более детально ознакомимся с видами гибких проводок. К наиболее распространенным обводкам, которые чаще всего встречаются в квартирах или домах, относятся гибкие проводки, армировка которых выполнена из «нержавейки», то есть из проволоки из нержавеющей стали. Такая подводка сможет прослужить верой и правдой около десяти лет. Ее рабочее давление достигает отметки в 10 атмосфер.

Существует два основных вида подводки:

  • обычные;
  • усиленные.

Кроме обычных подводок для воды, к которым больше всего привыкли городские жители, есть еще один вид – усиленные подводки. Они могут производиться в оплетке из разных материалов. Усиленная подводка сможет прослужить намного дольше от своих стандартных аналогов, примерно 15 лет. Они способны выдерживать рабочее давление до 20 атмосфер и температуру до 110 градусов.

Гибкие подводки также делятся по материалу оплетки:

  • оцинкованная сталь;
  • алюминий;
  • нержавеющая сталь;
  • нейлон;

Перед покупкой и установкой гибкой подводки, необходимо уточнить о рабочем давлении и температурном режиме в системе водоснабжения вашего жилища. Если давление в системе ниже 5 атмосфер, а температура не преодолевает отметку в 85 градусов, то в покупке усиленной подводки нет необходимости. Собственно говоря, обо всем этом должны знать продавцы магазинов сантехники. Если вы не ознакомлены с некоторыми нюансами данного процесса, специалисты с радостью вам помогут.

Советы по выбору гибкой подводки

Перед тем, как выбрать гибкую подводку, возьмите ее в руки и посмотрите внимательно на внешнее состояние. Проведите оценку, из чего данная подводка была сделана. Если вы не в силах провести оценку своим любительским взглядом, тогда поинтересуйтесь у продавца-консультанта. В том случае, если продавец на элементарные вопросы по выбору продукции отвечает, что сегодня замечательная погода, то лучше обратиться к другому продавцу или выбрать другой магазин. Желательно всю сантехнику приобретать только в специализированных магазинах. Вам необходимо уточнить состав и рабочие характеристики приобретаемой гибкой подводки.

Необходимо также выяснить, из каких материалов она была изготовлена – это очень важно. Помимо стандартной алюминиевой или стальной оплетки, существует еще третий материал – нейлон. Он известен своей прочностью и долговечностью, к тому же он безопасен для здоровья человека. Правда, есть все-таки в данном материале один минус: подводки из нейлона на порядок дороже своих аналогов. Из-за высокой стоимости далеко не все могут себе позволить установку подводки из нейлона.

Для визуального сравнения нужно взять в руки две гибкие подводки. Проведите визуальную оценку: если один из вариантов слишком легкий, то это, скорее всего, низкокачественная подделка. Как правило, такие детали производят из плохих материалов, которые очень быстро выйдут из строя. Зачастую производители выпускают подводки из алюминиевых накидных гаек, которые легко могут потрескаться без серьезной на то причины. Выбирая продукцию, обратите внимание на гибкие качества подводки. Материал должен быть эластичным, он должен быть мягким и сгибаться в разные стороны без особых усилий. Резиновый шланг у дешевых подводок, как правило, вообще не гнется и при попытке его согнуть он просто ломается.

Если штуцер изготовлен из пластика, то лучше не покупать такую продукцию – скорее всего, через несколько недель эксплуатации она потечет. В некоторых случаях штуцер может просто отломаться от гайки, а та раскрошится на мелкие части. Она разломается на кусочки сама по себе, без применения какой-либо физической силы.

Подводки могут производиться для разных температурных режимов, исходя из этого они могут быть:

  • для холодной воды;
  • для горячей воды;
  • универсальные.

Для распознавания существуют специальные ленты. Для холодной воды на подводке установлена синяя лента, а для горячей – красная. На универсальных типах подводок присутствуют сразу две ленты.

Многие специалисты рекомендуют устанавливать универсальные гибкие подводки, поскольку они смогут прослужить на порядок дольше от специализированных подводок под холодную или горячую воду. Толщина гаек подводки – вот на что необходимо обратить внимание при покупке. У дешевых низкокачественных товаров толщина небольшая, вследствие чего подводка под воздействием воды со временем может развалиться. Имеется в виду накидная гайка. На толщину накидных гаек необходимо обращать внимание не дома, когда вы распаковали покупку, а еще в магазине сантехники. Многие покупатели не считают нужным осмотреть конструкцию покупаемой подводки, поэтому им приходится повторять такую покупку спустя некоторое время. В качественных подводках толщина гайки находится на должном уровне, они являются более долговечными по сравнению со своими дешевыми копиями.

Советы по монтажу

Для установки подводки не требуются никакие уплотнения для накидной гайки. Далеко не все люди об этом знают, поэтому они наматывают специальный уплотнитель на то место, где прикручивается накидная гайка подводки. В качестве уплотнителя используется лен или обычная изолента. В большинстве подводок есть специальная резиновая прокладка, которая находится под накидной гайкой. Для закручивания гайки не требуется применение большой силы или специальных инструментов. Обычно это все делается рукой. Лишь в некоторых случаях дозволяется использовать накидной ключ для затягивания гайки. Чаще всего это делается из-за нахождения подводки в труднодоступном месте или при нехватке сил для затягивания (но это происходит очень редко).

Установку подводки запрещается проводить в натяг. То есть, при нехватке длины – выполните удлинение конструкции или замените подводку более длинным вариантом. В противном случае, если вы все-таки умудритесь установить гибкую подводку в натяг, то вскоре она вырвется из основания штуцера или же повредится в каком-нибудь другом месте. В этом случае подводка долго работать, к сожалению, не сможет. При монтаже проследите за тем, чтобы шланг подводки находился в свободном положении. Это позволит уберечь конструкцию от преждевременного выхода из строя. Подводка не должна сильно перегибаться, то есть если она сгибается под небольшим углом, то это нормально. Но если она сгибается пополам, то это неправильно. Нужно устанавливать дополнительные уголки или использовать более длинную подводку, чтобы при сгибании создавался больший радиус.

Важно! При затягивании подводки следите за тем, чтобы она не проворачивалась и не сминалась оплетка. Делать эти категорически запрещается. В противном случае материал потрескается или порвется со временем. Шланг должен быть ровным при установке.

Затягивая накидную гайку, следите за тем, чтобы ее не перетянуть. Чаще всего это происходит при использовании гаечного ключа. При сильном затягивании возникает риск повреждения прокладки, которая расположена на гайке. В случае, если вы перекрутите накидную гайку, шланг и соединение будет пропускать воду. Со временем вы можете затопить своих соседей снизу, что повлечет за собой дополнительные расходы на ремонт.

При использовании подводки низкого качества, либо в целях предосторожности, желательно использовать специальный клапан, позволяющий предотвратить затопление в случае повреждения шланги. Наиболее распространенным клапаном для этой цели считается клапан АКВАСТОП. Его стоимость не слишком высокая, чтобы пренебрегать защитными средствами от залития.

Советы по обслуживанию

Для того чтобы установленная вами гибкая подводка прослужила намного дольше, необходимо выполнять периодическую диагностику. Для этого осматривайте подводку хотя бы раз в месяц.

Если вы используете гибкую подводку для воды в местах с затрудненным доступом, используйте гофрированную трубу, выполненную из нержавеющей стали. Это можно делать также для того, чтобы повысить безопасность. Такая подводка достаточно легко гнется, но при этом остается в фиксированном положении. С помощью такой подводки вы без особых усилий сможете подключить унитаз или другой элемент сантехники. На ней нет штуцеров, вместо них установлена накидная гайка. Разъем также оснащен специальной прокладкой. В надежности такой подводки не возникает никаких сомнений. Стоимость подводки с гофрированной трубой не намного выше обычной, так что каждый сможет позволить себе совершить подобную покупку.

Гибкая подводка на основе PE-X

Гибкая подводка PE-X — это новый вид подводки для воды с большим сроком службы. Так, например, если обычные подводки прослужат вам от 3 до 15 лет, в зависимости от качества продукции и способа эксплуатации, то новые пластиковые гибкие подвобки будут служить до 50 лет. Шланги данных элементов изготовлены из сшитого полиэтилена PE-X, срок эксплуатации которого может быть более 50 лет, при этом он практически не теряет своих свойств на протяжении всего срока использования.

На графике выше видно, как стареет резиновый шланг и сшитый полиэтилен. Гибкая подводка PE-X может использоваться для подключения приборов отопления, холодного и горячего водоснабжения, выдерживает давления до 20 атм и максимальную температуру 100°С, гарантия 15 лет.

виды, технические характеристики, советы по выбору, монтаж

Подключить к источнику воды унитаз, смеситель и прочие сантехнические приборы при неудобном их расположении можно, используя гибкую подводку. Данное приспособление является аналогом жестких труб из металла и пластика. При этом процесс монтажа гибкой подводки для воды довольно прост, для него не потребуется специального инструмента и специальных умений. Однако во время выбора и покупки таких приспособлений следует учесть ряд нюансов, чтобы избежать протечек в местах соединений.

Разновидности гибкой подводки

В сантехнике использую два вида подводки – армированную и сильфонную. Первая состоит из мягкого эластичного шланга, обмотанного армированной оплеткой для защиты от механических повреждений. На концах трубы установлены специальные соединительные элементы, именуемые фитингами. Данное изделие имеет сложную структуру. Внутренняя его часть изготавливается из этиленпропиленового каучука или сшитого полиэтилена. Снаружи материал покрывают металлической нитью, сделанной из нержавейки, реже из алюминия. Для систем с повышенным давлением воды изготавливают оплетку из нейлона.

Также в продаже все чаще встречаются дешевые гибкие подводки с оплеткой, изготовленной из оцинкованного металла. Специалисты не рекомендуют использовать такие шланги, поскольку такое изделие может не выдержать нагрузки и дать течь в любой момент.

Процесс производства шлангов

На заводе длинную трубку длиной в несколько десятков метров нарезают на небольшие отрезки требуемой длины. На концах обрезанных изделий устанавливают металлические ниппели и накидные гайки. Далее оплетку обжимают с двух сторон гильзами вокруг втулки. Чтобы в местах соединения не было протечек, необходимо оснастить гибкую подводку для смесителя резиновыми прокладками.

Сильфонная трубка является более надежной и долговечной. Такие изделия делают из чередующихся стальных колец разного диаметра. В процессе производства трубку обжимают, после чего изделие имеет гофрированную форму. Это делается для придания шлангам гибкости. Основной недостаток такого шланга заключается в его слишком высокой цене. Также сильфонный шланг без пластикового покрытия может издавать неприятный шум во время подачи воды сразу к нескольким потребителям.

Подводки бывают двух типов:

  1. Складные.
  2. С фиксированной длиной.

Первый тип способен свободно растягиваться на несколько сантиметров, второй имеет определенный фиксированный размер.

Технические характеристики

Гибкая подводка для сантехнических целей изготавливается не только различной длины. Такие шланги отличаются друг от друга внутренним диаметром, который принято указывать в дюймах.

Важным параметром водопровода является температура проходящей по нему воды и давление, оказываемое на трубы. Стандартные значения давления в различных системах существенно отличаются. Так, в централизованном водопроводе, которое монтируется в многоквартирных домах, давление воды составляет около 4 атмосфер. В частном жилом доме, где есть автономное отопление, давление, оказываемое на систему, колеблется от 1,5 до 3 атмосфер. В центральном теплоснабжении давление воды достигает 4 атмосфер.

Выбор шланга согласно известным параметрам

В централизованной системе водоснабжения часто возникают колебания давления воды, поэтому следует выбирать такой тип гибкой подводки, который способен выдержать давление на 25% больше заявленного. Чтобы не ошибиться при выборе, ознакомьтесь с таблицей, где указаны типы гибких рукавов с различной оплеткой, а также их заводские характеристики.

Вид оплетки Максимальное давление (измеряется в атмосферах) Максимальная температура воды в системе (измеряется в градусах по Цельсию) Максимальный срок эксплуатации, заявленный заводом-изготовителем Алюминиевая 5 80 3 Нержавейка 10 95 10 Нейлоновая 20 110 15

Сильфонная подводка для воды отличается более высокими техническими показателями, однако они сильно отличаются в зависимости от завода-изготовителя. Некоторые предприятия заявляют, что их изделие выдержит нагрузку в 16 атмосфер и температуру нагрева до 150 градусов по Цельсию. Шланги другой организации способны выдержать еще большую нагрузку и температуру. Перед покупкой следует ознакомиться с паспортом на изделие.

Почему сильфонные шланги такие прочные

Сильфон – это оболочка, которую могут производить как из металла, так и из других материалов. Независимо от этого, такой материал обладает невероятной прочностью и плотностью. Благодаря такой защите резиновые трубки надежно защищены от механических воздействий, повышенных давлений в системе, а также от высоких температур.

Покрытие из сильфона способно выдержать резкие перепады давления, не боится нагрева до 200 градусов. Основной недостаток данного материала – его цена. Шланги с такой защитой, как правило, дороже аналогов в 5 раз!

Разновидности сильфонных шлангов

Сильфонные шланги бывают трех видов:

  • Металлические.
  • С полимерным покрытием.
  • Обыкновенные.

Металлические шланги не боятся воздействия кислот, содержащихся в бытовых дезинфицирующих средствах. Полимерные покрытия являются отличным диэлектриком, именно поэтому такие шланги применяют в системе газоснабжения. Это особенно важно, если учесть, что современные плиты имеют множество дополнительных приборов, питающихся от электричества (электрогриль, автоматический розжиг газа, подсветка, встроенные таймер и часы).

Правила выбора подводки

Чтобы не ошибиться в выборе шланга, следует учесть ряд параметров:

  1. Оплетку следует выбирать в зависимости от условий эксплуатации. Если в помещении слишком влажно и часто образуется конденсат, не следует отдавать предпочтение оплетке из металла во избежание коррозии.
  2. Размер гибкой подводки должен быть достаточным для удобного подключения к трубам и к смесителю.
  3. Шланги не должны издавать резких и неприятных запахов. Это показатель качества резино-технического изделия, используемого в бытовых целях.
  4. Подводка не должна быть слишком легкой, ведь качественные гайки и штуцера, изготовленные из дорогостоящего металла, имеют существенный вес. Бюджетные подводки оснащаются гайками из силумина и пластика, в процессе монтажа их легко можно повредить.
  5. Технические характеристики рукава должны соответствовать температуре и давлению в водопроводной системе. Часть оплетки у гибкой подводки из нержавеющей стали окрашивают в синий цвет, шланги для горячей воды должны быть оплетены лентой красного цвета. Если шланг имеет сразу оба варианта маркировки, то его можно использовать как для холодной, так и для горячей воды. На бюджетных изделиях маркировка не ставится.
  6. Надежность такого сантехнического изделия напрямую зависит от его гибкости. Проверить такой параметр можно вручную, для этого возьмитесь рукой за один конец и расположите шланг в горизонтальном положении. Если подводка под собственной тяжестью изгибается незначительно, значит, запас прочности у нее слишком мал.
  7. Корпус шланга должен быть без видимых дефектов, гильзы должны быть качественно опрессованы. Лучше всего, чтобы штуцеры были изготовлены из латуни или нержавейки. В газовой подводке соединительные детали изготавливают ил алюминия. Этот металл не терпит влажной среды, именно поэтому он малопригоден для систем водоснабжения.
  8. Качественная продукция от надежного производителя всегда оснащается упаковкой, на изделии есть маркировка. Также оно должно продаваться вместе с паспортом и сертификатом качества. В нем можно найти срок эксплуатации, по истечении которого изделие следует заменить на новое.

Как найти качественный материал

Чтобы создать долговечный и надежный шланг для воды, завод-изготовитель применяет сложные технологии и качественные, безопасные в бытовом использовании материалы. Гибкую подводку, произведенную с нарушениями технологий, легко можно обнаружить по ряду признаков:

  • неравномерное и слабое обжатие гильзы из-за отсутствия надежных специализированных станков на предприятии;
  • оплетка выполнена из оцинкованной стали, срок эксплуатации которой не превышает одного года;
  • во время монтажа обнаруживается низкая прочность соединительных элементов шланга. В результате эксплуатации на них быстро образовывается коррозия;
  • быстрый износ прокладки и резинового шланга, что неминуемо приводит к протечкам воды.

Качественная фирменная продукция способна прослужить до 10 лет. В том случае, если оплетка выполнена из алюминия, то безопасный срок эксплуатации снижается в разы.

Как подключить

Гибкая подводка для воды монтируется в систему водоснабжения путем соединения штуцеров и накидных гаек со смесителем и с жесткими трубами. Шланг приобретается исходя из требуемой длины и типа соединения. Подводка после монтажа должна находиться в свободном состоянии, без натяжения, иначе произойдет деформация корпуса изделия.

Меры предосторожности

Если диаметр у смесителя или трубопровода отличается от крепления на шланге, то используются специальные переходники. При этом во время процесса монтажа следует придерживаться правил подключения сантехнических изделий, расписанных в СНиП 2.04.01-85. Самые важные аспекты перечислим ниже:

  1. Перед непосредственным процессом монтажа следует осмотреть шланг, места соединения на предмет повреждений. Также следует проверить наличие резиновых прокладок.
  2. После монтажа следует открыть кран, чтобы вода поступила в только что установленную нержавеющую гибкую подводку для воды. Первые полчаса следует периодически проверять стыки, дабы убедиться в отсутствии течей воды в этих местах. Если вода все-таки просачивается сквозь прокладку, гайки следует подкрутить.
  3. Радиус изгиба подводки не должен превышать внешний диаметр изделия более чем в 6 раз.
  4. В процессе установки нельзя скручивать и натягивать шланг.
  5. Во время затягивания гайки нельзя применять слишком большое усилие, чтобы не повредить резиновые уплотнения.
  6. Трубы водопровода нельзя подвергать сильному нагреву.
  7. Два раза в год все места соединения необходимо проверять на герметичность методом визуального осмотра.
  8. Подводку необходимо заменить после 5 лет эксплуатации.

Что запрещается во время эксплуатации гибкой подводки для смесителя:

  1. Эксплуатация при отрицательной температуре.
  2. Использовать изделие в постоянном проточном режиме.

Также запрещено устанавливать шланг с видимыми механическими повреждениями или без резиновых уплотнителей.

Газовый шланг

Несколько лет назад газовые плиты подключались только к стальным не изгибающимся трубам, из-за чего бытовой прибор нельзя было переместить в удобное для пользователя место. Сейчас любой желающий может найти в продаже гибкие газовые подводки для подключения к кухонной плите.

Человек без опыта обращения с газовыми приборами обычно вызывает профессионала для подключения такого опасного бытового прибора, ведь не секрет, что у нас в стране регулярно происходят взрывы в результате неправильного подключения газовых колонок для нагрева воды или газовых плит.

Если вы намерены приобрести и смонтировать шланг самостоятельно, следует знать особенности выбора гибкой подводки из нержавейки для подключения ее к газовой трубе и к плите.

Устаревшие шланги

Всего существует 4 вида гибких шлангов для транспортировки природного газа в жилых помещениях. Первый называется кислородным, его использовали еще в советское время. По тем временам он обладал неплохими характеристиками, ведь по заявлениям производителя шланг способен был выдерживать давление до 20 атмосфер. Его довольно просто было установить, стоил он недорого, к тому же он обладал прекрасной электроизоляцией.

Однако у такого изделия были и существенные недостатки, например, при попадании даже небольшого количества масла, поверхность шланга могла сильно нагреться, что приводит к повреждениям трубки, а впоследствии и к утечке газа.

Современные газовые шланги

В наше время кислородные шланги уже давно вышли из обихода. Сейчас в продаже есть три довольно надежных гибких подводок из нержавеющей стали, тканевых материалов и даже сильфонные:

  1. Резиновый шланг с защитным армированным покрытием. Внутреннюю часть изделия изготавливают из вулканизированной резины. Его удобно устанавливать, имеет доступную цену, кроме того, он способен выдерживать нагрев до 50 градусов.
  2. Шланг, произведенный из резины и ткани, заработал на рынке довольно большую популярность благодаря своей невероятной гибкости, надежности, и простоте в монтаже.
  3. Как и в системе водоснабжения, сильфонная гибкая подводка применяется и в газовом хозяйстве. Такой тип шлангов чаще всего рекомендуют применять жителям профессиональные газовщики. Во-первых, он прослужит своему владельцу около 25 лет. Во-вторых, он безопасен, легок в обращении, выдерживает высокое давление, а также он стоек к механическим повреждениям.

Часто задаваемые вопросы о гибких металлических шлангах

Вы знакомы с гибкими металлическими шлангами? Возможно, приведенная ниже информация поможет вам решить ваши проблемы, и вы обнаружите, что выбор гибкого металлического шланга будет эффективным и экономичным способом решения проблем с трубопроводом в долгосрочной перспективе.

Почему следует выбирать гибкий металлический шланг?

Вибрация двигателя делает гибкие шланги обязательным элементом трубопроводной системы. Гибкие шланги предназначены для поглощения вибрации (горизонтальной, вертикальной или угловой), компенсации перекоса трубопроводов и гашения шума.Эти проблемы, прежде всего, могут сократить срок службы всей системы.

Есть вообще варианты гибких шлангов - шланг из EPDM и гофрированный металлический шланг. Оба могут действовать как среда, уменьшающая внутреннее напряжение трубопроводов, поглощая вибрацию и исправляя перекос. Однако гибкий шланг из нержавеющей стали обладает некоторыми исключительными свойствами. Во-первых, он имеет гораздо больший срок службы, чем шланг из EPDM. Шланг из EPDM обычно работает от 10 до 15 лет, в то время как шланг из нержавеющей стали не выйдет из строя в течение всего срока службы механической системы.Во-вторых, гибкий металлический шланг может работать в более широком диапазоне экстремальных температур. В-третьих, оплетка из нержавеющей стали позволяет металлическому шлангу выдерживать гораздо более высокое давление, чем шланг из EPDM.

Что вы знаете о давлениях?

При выборе гибкого металлического шланга вас могут запутать различные значения давления, включая рабочее давление, испытательное давление и давление разрыва. Что они имеют в виду? У них есть какие-то отношения?
Максимальное рабочее давление следует рассчитывать на постоянной основе при температуре окружающей среды 70 ° F (21 ° C). Как правило, на него приходится четверть номинального давления разрыва.

Максимальное испытательное давление относится к максимальному давлению перед тем, как гофра шланга начнет деформироваться. при температуре окружающей среды 70 ° F. Его можно определить, умножив максимальное рабочее давление на 150%.
Номинальное давление разрыва означает, что при превышении давления шнур или оплетка разорвутся.

T321, T304 и T316L, какой?

321, 304 и 316L - стандартные материалы для гибких шлангов из нержавеющей стали.Все они относятся к аустенитным хромоникелевым сплавам. Однако есть небольшие различия в их свойствах.

321 - это стабилизированный сорт нержавеющей стали, поскольку он легирован титаном, который имеет более сильное сродство к углероду, чем хром, при чрезвычайно высоких температурах. Тип 321 - лучший выбор для выпускных коллекторов.

304 - самая распространенная нержавеющая сталь. Он похож на 321, за исключением того, что 321 имеет добавку титана. 321 часто заменяется на 304 во многих приложениях, таких как создание заголовков.Однако по сравнению с 321 сталь 304 не обладает стойкостью к высокотемпературной усталости.

В отличие от 321 или 304, 316L имеет добавку - молибден, которая обеспечивает защиту от различных форм коррозии. 316L настоятельно рекомендуется для хлоридных сред, поскольку он имеет более высокую стойкость к точечной и щелевой коррозии.
Одним словом, подумайте о практическом применении, прежде чем определиться с точным материалом.

Когда шлангу нужен вкладыш?

Вкладыши

разработаны, когда скорость жидкости или газа превышает максимальную скорость без вкладыша.Вкладыши блокировки могут уменьшить турбулентность, создаваемую высокой скоростью, и уменьшить резонансную вибрацию, которая может возникнуть.

Если фактическая скорость выше, чем максимальная скорость ниже, рекомендуется лайнер:

Медиа Центровка шлангов Максимальная скорость без лайнера (фут / сек)
жидкость прямой 75
жидкость Колено 45 ° 56
жидкость Колено 90 ° 37
газ прямой 150
газ Колено 45 ° 112
газ Колено 90 ° 75

Формулы преобразования

Определения футов в секунду
(фут. / сек)
галлонов в час: галлонов в час (галлон / час ÷ ID2) x 0,0068
галлонов в минуту: галлонов в минуту (галлонов / мин ÷ ID2) x 0,4083
кубических футов в час: кубические футы в час (cfh ÷ ID2) x 0,0509
кубических футов в минуту: кубических футов в минуту (куб. Фут / мин ÷ ID2) x 3,0558
CFS: кубические футы в секунду (cfs ÷ ID2) x 183,35

Что означает коэффициент безопасности?

Коэффициент безопасности - это соотношение между максимальным рабочим давлением и номинальным давлением разрыва.В целом соотношение составляет 25%. То есть коэффициент запаса прочности составляет 4: 1.

В чем разница между живой длиной и общей длиной?

Под активной длиной понимается гибкая или активная длина шланга в сборе. Однако общая длина означает длину активной длины вместе с длиной фитингов и оплеток. Одним словом, габаритная длина больше живой.

Шланг Aflex - Расчет длины

Расчет длины шланга

Формула для вычисления изогнутого участка длины шланга вокруг радиуса выводится из основной формулы, согласно которой длина окружности = 2πR, где R = радиус окружности, а π = константа, = 3.142.

Итак, если шланг идет вокруг изгиба 90˚, что составляет 1 / 4 полной окружности, а радиус изгиба равен R, то длина шланга вокруг изгиба равна = 1 / 4 x 2πR. Или полукруглой формы U = 1 / 2 x 2πR.

Примечание : При расчете длины шланга в сборе необходимо добавить (негибкую) длину концевых фитингов, а также длину любых прямых участков шланга, как в следующем примере:

Пример

Для расчета длины шланга с внутренним диаметром 2 дюйма с фланцевыми концевыми фитингами, который должен быть установлен в конфигурации 90˚ с одной опорой длиной 400 мм, другой длиной 600 мм.

Длина изогнутого участка (желтый) = 1 / 4 x 2πR (334) = 1 / 4 x 2 x 3,142 x 334 = 525 мм

Длина верха, прямая секция, включая длину фитинга верхнего конца = 600-334 = 266 мм

Длина нижнего концевого фитинга = 66 мм

Общая длина шланга в сборе = 525 + 266 + 66 = 857 мм

Что нужно учитывать

(a) Для поворота шланга обычно требуется самый длинный радиус, доступный для него, а не MBR! Кроме того, всегда не забывайте указывать длины негибких концевых фитингов.

(b) В динамических приложениях не забывайте всегда рассчитывать длины для наиболее расширенной конфигурации во время цикла изгиба, а не для наименее удлиненной.

(c) Если конфигурация слишком сложна для расчетов, получите отрезок гибкой трубки какого-либо типа, отметьте на бумаге, стену, пол или и то, и другое, где точки соединения будут относиться друг к другу. , уменьшив масштаб, если необходимо, затем вручную пропустите гибкую трубку между ними с полными изгибами радиуса.Измерьте увеличенную длину, затем увеличьте, если необходимо, чтобы определить приблизительную длину шланга.

В случае сомнений проконсультируйтесь с Aflex Hose.

Гибкие шланговые трубопроводы для жидкости - материалы, конструкция и идентификация шлангов

Гибкие шланговые трубопроводы для жидкости

Гибкий шланг используется в жидкостных системах самолетов для соединения движущихся частей с неподвижными частями в местах, подверженных вибрации или где требуется большая гибкость необходимо.Он также может служить соединителем в системах металлических труб.

Материалы и конструкция шлангов

Чистая резина никогда не используется в конструкции гибких трубопроводов для жидкости. Чтобы удовлетворить требованиям прочности, долговечности и технологичности, среди прочего, синтетика используется вместо чистой резины. Синтетические материалы, наиболее часто используемые при производстве гибких шлангов, - это бутадиен-нитрильный каучук, неопрен, бутил, этиленпропилендиеновый каучук (EPDM) и Teflon ™. Хотя Teflon ™ относится к отдельной категории, остальные представляют собой синтетический каучук.

Буна-Н - это синтетическая резиновая смесь, обладающая превосходной стойкостью к нефтепродуктам. Не путайте с Буна-С. Не используйте для гидравлической жидкости на основе эфира фосфорной кислоты (Skydrol).

Неопрен - это синтетический каучуковый состав на ацетиленовой основе. Его устойчивость к нефтепродуктам не так хороша, как у Buna-N, но у него лучшая абразивная стойкость. Не используйте для гидравлической жидкости на основе эфира фосфорной кислоты (Skydrol).

Бутил - это синтетическая резиновая смесь, изготовленная из нефтяного сырья.Это отличный материал для использования с гидравлической жидкостью на основе эфира фосфорной кислоты (Skydrol). Не использовать с нефтепродуктами.

Гибкий резиновый шланг состоит из бесшовной внутренней трубки из синтетического каучука, покрытой слоями хлопковой оплетки и проволочной оплетки, а также внешнего слоя пропитанной резиной хлопковой оплетки. Этот тип шланга подходит для использования в топливных, масляных, охлаждающих и гидравлических системах. Типы шлангов обычно классифицируются по величине давления, которое они должны выдерживать в нормальных условиях эксплуатации.

Шланги низкого, среднего и высокого давления

  • Низкое давление - ниже 250 фунтов на кв. Дюйм. Армирование тканевой тесьмой.
  • Среднее давление - до 3000 фунтов на квадратный дюйм. Армирование оплеткой из одной проволоки. Меньшие размеры выдерживают до 3000 фунтов на квадратный дюйм. Большие размеры выдерживают давление до 1500 фунтов на квадратный дюйм.
  • Высокое давление - все размеры с рабочим давлением до 3000 фунтов на кв. Дюйм.

Идентификация шланга

Линии прокладки и идентификационная маркировка, состоящая из линий, букв и цифр, напечатаны на шланге. [Рисунок 7-26] Рисунок 7.26 Идентификационная маркировка шлангов. [Щелкните, чтобы увеличить.] Большинство гидравлических шлангов имеют маркировку, указывающую на их тип, квартал и год изготовления, а также 5-значный код, идентифицирующий производителя. Эти маркировки выполнены в виде букв и цифр контрастного цвета, которые указывают на естественную укладку (без перекручивания) шланга и повторяются с интервалами не более 9 дюймов по длине шланга. Кодовая маркировка помогает заменить шланг на шланг с такими же характеристиками или на рекомендованный заменитель.Шланг, пригодный для использования с гидравлической жидкостью на основе эфира фосфорной кислоты, будет иметь маркировку Skydrol use. В некоторых случаях для одного и того же использования могут подходить несколько типов шлангов. Поэтому, чтобы сделать правильный выбор шланга, всегда обращайтесь к соответствующему руководству по обслуживанию самолета или запасным частям.

Teflon ™ - это торговая марка DuPont для тетрафторэтиленовой смолы. Он имеет широкий диапазон рабочих температур (от -65 ° F до +450 ° F). Он совместим практически со всеми используемыми веществами или агентами.Он оказывает небольшое сопротивление потоку; липкие, вязкие материалы не будут к нему прилипать. Он имеет меньшее объемное расширение, чем резина, а срок хранения и срок службы практически безграничны. Шланг Teflon ™ является гибким и разработан для соответствия требованиям более высоких рабочих температур и давлений в существующих авиационных системах. Обычно его можно использовать так же, как резиновый шланг. Шланг Teflon ™ обрабатывается и экструдируется в трубку желаемого размера. Он покрыт проволокой из нержавеющей стали, которая оплетена поверх трубки для прочности и защиты.Шланг Teflon ™ не подвержен воздействию каких-либо известных топливных, нефтяных или синтетических базовых масел, спирта, охлаждающих жидкостей или растворителей, обычно используемых в самолетах. Шланг Teflon ™ имеет явные преимущества: практически неограниченное время хранения, больший диапазон рабочих температур и широкое применение (гидравлические, топливные, масляные, охлаждающие, водные, спиртовые и пневматические системы). Шланги среднего давления Teflon ™ в сборе иногда предварительно отформовываются, чтобы устранить препятствия и выполнить соединения с использованием шланга наименьшей длины. Поскольку предварительное формование допускает более плотные изгибы, что устраняет необходимость в специальных коленах, предварительно сформованные шланги в сборе экономят место и вес.Никогда не выпрямляйте предварительно сформованный шланг в сборе. Используйте поддерживающую проволоку, если шланг необходимо снять для обслуживания. [Рисунок 7-27] Рисунок 7-27. Предлагаемое обращение с предварительно сформованным шлангом.

Flight Mechanic рекомендует

Transair Руководство по установке | Трансэйр Тренинг

mdiAcademy - это ваш надежный источник информации для руководств по монтажу алюминиевых труб Transair и обучения системам сжатого воздуха.

Мы в mdi знаем, насколько сложно ориентироваться в процессе покупки или модификации системы сжатого воздуха. Мы изучаем все, что можем, о наших продуктах не только для того, чтобы лучше понять их сами, но и для того, чтобы помочь нашим клиентам найти лучшие системные решения для их приложений и ограничений.

mdi Academy - наша миссия - обучать и расширять возможности наших клиентов для принятия наилучших возможных решений и получения максимальной отдачи от наших продуктов.

Используйте вкладки ниже, чтобы выбрать, о каком разделе и подразделе вы хотите узнать больше, и используйте ссылки для перехода к этой части страницы.Внизу каждого подраздела есть ссылка «Вернуться к началу», которая вернет вас в это меню.


Сжатый воздух 101

Законы сжатого воздуха


Основной закон

В одном из наиболее важных законов о газе, Marriott и Gay-Lussac, говорится:

PV = AT , с:

P : абсолютное давление (Па)
V : объем (футы 3 м 3 )
T : абсолютная температура (K)
a

Это соотношение используется внутри компрессора: постоянный объем воздуха откачивается из камеры компрессора, и объем уменьшается.Это уменьшение вызывает повышение как давления, так и температуры воздуха.


Расчет расхода воздуха

Расход эквивалентен количеству сжатого воздуха, проходящего в данной секции за единицу времени:

Q = A 1 V 1 = A 2 V 2 , с:

Q : расход (куб. Фут / мин)
A : проточный участок (футы 2 )
V : скорость (фут / мин)

Международная система расхода - кубические метры в секунду (м 3 / с), но мы обычно используем л / с, 3 / ч или куб.Это зависит от нескольких факторов и, в частности, от давления воздуха и длины / внутреннего диаметра трубы, по которой проходит сжатый воздух.


Расчет падения давления

Когда сжатый воздух течет по прямой трубе, поток может зависеть от двух факторов: ламинарной скорости или скорости турбулентности, в зависимости от значения числа Рейнольдса «R».


Сжатый воздух в системе определяется скоростью турбулентности

Падение давления в системе сжатого воздуха является критическим фактором.Падение давления вызывается трением сжатого воздуха, проходящего через внутреннюю часть трубы, через клапаны, тройники, колена и другие компоненты, составляющие полную систему трубопроводов сжатого воздуха. Падение давления может зависеть от размера трубы, типа используемых труб, количества и типа клапанов, муфт и изгибов в системе.

Турбулентность, вызванная трением, уменьшает объем сжатого воздуха, проходящего по трубе. Кроме того, поверхности внутренних стенок трубы становятся неровными.

Эти факторы в сочетании с расходом создают падение давления в результате трения, вызванного динамикой воздушного потока внутри трубы. Значения перепада давления показаны как dP и указаны в фунтах на кв. Дюйм или барах.


Характеристики расхода при заданном падении давления

Значения для системы воздуховодов длиной один метр:

Чтобы преобразовать Нм 3 / ч в куб. Фут / мин, используйте коэффициент 0,588.
Для преобразования кубических футов в минуту в Нм 3 / ч используйте коэффициент 1.7.

Номограмма со значениями в кубических футах в минуту и ​​фунтах на квадратный дюйм / фут

Пример: диаметр 25 мм, расход 100 Нм 3 / ч
Давление: 8 бар D p / m = 0,003
Следовательно, для системы воздуховодов длиной 30 м
D p = 0,003 x 30 = 0,09 бар

В начало


Сжатый воздух 101

Практическое руководство по воздуху


Давление

Давление - это баланс сил на определенной площади поверхности. Паскаль (Па) представляет собой единицу давления в Международной системе единиц (СИ), но в промышленной практике давление выражается в фунтах на квадратный дюйм (psi).

1 бар = 105 Па = 14,5 фунтов на кв. Дюйм
1 Паскаль = 1 Ньютон / 1 м 2
1 фунт / кв. Дюйм = 1 фунт / 1 дюйм 2

Нормальное атмосферное давление воздуха составляет 14,7 фунтов на квадратный дюйм на уровне моря. Обычно используется в качестве эталона для измерения давления, однако может изменяться в зависимости от высоты. Для испытаний и измерений рекомендуется использовать абсолютные фунты на квадратный дюйм или бар, соответствующие абсолютному давлению.

Pabs = Patm + Prel
Pabs : абсолютное давление
Prel : относительное манометрическое давление
Patm : нормальное атмосферное давление


Температура

В Международной системе единиц (СИ) единицей измерения температуры является Кельвин (К).
Следующая формула устанавливает связь между Кельвином, градусом Цельсия (° C) и градусом Фаренгейта (° F), обычно используемыми единицами:

T = t + 273,15
t + (tf-32) x 5/9

T : абсолютная температура (K)
t : температура (° C)
tf : температура (° F)


Относительная влажность

Процент относительной влажности находится в соотношении:

  • количество водяного пара, присутствующего в объеме воздуха
  • количество воды, соответствующее насыщению этого же объема воздуха (насыщение, вызывающее конденсацию избыточного водяного пара)

Максимальное количество воды, которое может абсорбироваться в объеме воздуха, увеличивается с температурой.

В начало


Сжатый воздух 101

Производство сжатого воздуха


Промышленная энергия

Сжатый воздух как второй после электричества источник энергии в промышленности требует глубокого понимания характеристик сжатого воздуха для оптимизации его производства и использования.

Оптимизация производительности при одновременном снижении эксплуатационных расходов - общая цель, которую разделяют почти все производственные предприятия.Сжатый воздух считается фантомным источником энергии: в отличие от воды и электричества, которые можно купить у коммунальных предприятий, вы должны производить собственный сжатый воздух. Первоначальные капитальные затраты на систему сжатого воздуха незначительны по сравнению с эксплуатационными затратами. Система алюминиевых труб Transair значительно снизит ваши эксплуатационные расходы. Transair может помочь воплотить в жизнь ваши цели по снижению затрат на электроэнергию.

Приведенная выше круговая диаграмма иллюстрирует типичную разбивку затрат на среднюю систему сжатого воздуха (компрессор, система трубопроводов и эксплуатационные расходы) за 10-летний период.


Производство сжатого воздуха

Сжатый воздух можно производить двумя способами:

  • Динамическое сжатие (преобразование скорости воздуха в давление): радиальные и осевые компрессоры.
  • Объемное сжатие (уменьшение объема воздуха): поршневые компрессоры (поршневого типа) и роторные компрессоры (винтовые, лопастные, компрессоры Рутса или жидкостные кольцевые компрессоры).

Производство сжатого воздуха включает в себя необходимые элементы подготовки сжатого воздуха.


Ресивер воздуха

Воздушный ресивер позволяет:

  • хранение сжатого воздуха для удовлетворения высоких требований, превышающих мощность компрессора.
  • балансировка пульсаций от компрессора.
  • охлаждение сжатого воздуха и сбор остаточного конденсата.

Осушитель воздуха

Осушитель воздуха снижает содержание водяного пара в сжатом воздухе.Влага может вызвать повреждение оборудования, порчу продукта и коррозию. В осушителях воздуха используются два метода: абсорбция и охлаждение.


Фильтры

Фильтры ограничивают прохождение частиц масла и воды, переносимых сжатым воздухом внутри системы.


Слив конденсата

Дренажные каналы удаляют конденсат (водяной конденсат, смешанный с другими примесями, образующимися из сжатого воздуха и источников загрязнения).


Сепаратор

В сепаратор поступает конденсат из стоков. Он отделяет масло от воды, избегая выбросов загрязняющих веществ.

В начало


Сжатый воздух 101

Трубопроводы для сжатого воздуха


Назначение системы трубопроводов сжатого воздуха

Назначение системы трубопроводов сжатого воздуха - подача сжатого воздуха к точкам использования.Сжатый воздух должен подаваться с соответствующим объемом, качеством и давлением, чтобы должным образом приводить в действие компоненты, использующие сжатый воздух.

Сжатый воздух используется на многих коммерческих промышленных предприятиях и считается необходимым для производства оборудованием. Однако производство сжатого воздуха дорого. Плохо спроектированная система сжатого воздуха может увеличить затраты на электроэнергию, вызвать отказ оборудования, снизить эффективность производства и повысить требования к техническому обслуживанию.Из-за того, что инфраструктура трубопроводов сжатого воздуха часто тратит впустую количество энергии, инвестиции в улучшение системы могут окупиться во много раз в течение срока службы системы. Алюминиевая система трубопроводов для сжатого воздуха Transair обеспечивает воздухонепроницаемые соединения с полнопроходным потоком, создавая более энергоэффективную систему.

Системы трубопроводов сжатого воздуха

Transair быстро устанавливаются и готовы к немедленному повышению давления. Компоненты съемные и взаимозаменяемые, что позволяет мгновенно и легко изменять компоновку, сокращая время простоя производства.В отличие от стальных труб, которые со временем ухудшаются из-за коррозии, воздух чистый с оптимальным расходом благодаря использованию трубопроводной системы Transair.

Благодаря большому выбору размеров: Ø 6 ", Ø 4", Ø 3 ", Ø 2-1 / 2", Ø 2 ", Ø 1-1 / 2", Ø 1 "и Ø 1/2". и обширный ассортимент аксессуаров, система Transair отвечает требованиям многочисленных промышленных и гаражных мастерских. Благодаря простой установке, экономии энергии и гибкости компоновки решения Transair для сжатого воздуха с алюминиевыми трубами имеют явное преимущество перед системами трубопроводов из стали, меди или ПВХ.


История системы трубопроводов сжатого воздуха

Проведите пальцем по таблице для прокрутки

Трубная система Плюсы Минусы
Сталь
(черная или оцинкованная)
Традиционное использование Резьбовой или сварной
Монтаж опытными монтажниками
Повышенное образование ржавчины и коррозии
Клееный пластик
(АБС, полиэтилен, ПЭ или ПВХ)
Чистый воздух
Легкий вес
Хорошее внутреннее качество
Склеивание / холодная сварка
Установка опытными монтажниками
Большое расширение
Несовместимо со всеми компрессорными маслами
Хрупкое / легко разрушаемое при ударах
Нержавеющая сталь
(прессованная или сварная)
Чистый воздух
Низкое расширение
Хорошее внутреннее качество
Большой вес
Установка опытными монтажниками
Алюминий
(технологии быстрого подключения)
Чистый воздух
Легкий вес
Низкое расширение
Хорошее внутреннее качество
Универсальность, растяжимость
Простой монтаж
Быстрая модификация
Боковой демонтаж
Компоненты многократного использования

Пример системы трубопроводов сжатого воздуха

Вся ваша система сжатого воздуха может быть сконструирована с использованием алюминиевых труб, фитингов и аксессуаров Transair.


Контроль операционных затрат

Затраты на падение давления: чтобы компенсировать перепады давления, компрессор должен работать с большей нагрузкой, что означает большее потребление энергии и дополнительные расходы.

Technologies, предлагающие трубы с гладким проходом (алюминий, пластик), позволяют значительно снизить перепад давления и, следовательно, эксплуатационные расходы. И наоборот, системы из оцинкованной стали, подверженные воздействию ржавчины и изъязвлений на внутренних поверхностях после нескольких лет использования, вызывают более высокие эксплуатационные расходы.

Годовые затраты: С точки зрения общей производительности по сравнению с затратами выбор должен зависеть не только от технологии и закупочной цены. Точная стоимость системы также включает годовые эксплуатационные расходы (такие как установка и ввод системы в эксплуатацию).

Стоимость падений давления за 10-летний период

Годовые затраты на трубопроводные системы из различных материалов


Рекомендации по оптимизации системы воздуховодов

Монтаж системы воздуховодов должен выполняться в соответствии с определенными правилами.Ниже приведены различные рекомендации, которые необходимо соблюдать, чтобы получить ожидаемую производительность, надежность и безопасность вашей системы воздуховодов.

  • Отводы и байпасы связаны с перепадами давления. Чтобы их избежать, используйте сборки: они позволяют модифицировать систему и обходить препятствия.
  • Ограничьте чрезмерное уменьшение диаметра трубы, которое также связано с падением давления.
  • Резьбовые компоненты со временем создают все возрастающие утечки.Выбирайте материалы, которые не подвержены коррозии.
  • Обеспечьте неизменно качественный чистый воздух.
  • Размер системы напрямую влияет на хорошую производительность инструментов. Выберите подходящий диаметр в соответствии с требуемой скоростью потока и допустимым падением давления.
  • Чтобы облегчить доступ для обслуживания, не размещайте систему под землей.
  • Устанавливайте отводы как можно ближе к рабочим зонам, поэтому инструменты требуют максимальной энергии для оптимальной работы.
  • Установите опоры для труб следующим образом: две опоры на длину трубы 10 футов (3 м) и три опоры на длину трубы 20 футов (6 м).

Быстрое и безопасное открытие или закрытие системы сжатого воздуха

В целях обеспечения безопасности операторов на рабочем месте выполнение воздушных работ регулируется различными правилами, которые могут требовать использования специального оборудования.Поскольку он управляется с пола мастерской, дистанционный запорный клапан гарантирует:

  • Безопасность персонала за счет исключения риска лазания для доступа.
  • Быстрая эксплуатация без использования лестниц, строительных лесов или подъемного оборудования.

Проблема конденсации

Разница температур между наружным воздухом и воздухом внутри системы трубопроводов вызовет падение температуры воздуха в сети трубопроводов и вызовет конденсацию водяного пара, присутствующего в системе.

Конденсат отрицательно влияет на пневматические системы. Поэтому, если мы хотим предотвратить поломки, мы должны убедиться, что он не достигнет рабочего места.

Оснащение трубопроводных систем сжатого воздуха скобами с восходящей петлей имеет важное значение - даже при использовании осушителя. Осушители удаляют только часть воды, содержащейся в сжатом воздухе, поскольку конденсация продолжает происходить из-за колебаний уровней температуры.

Кроме того, такие кронштейны повышают безопасность и защиту пневматических инструментов и оборудования в случае поломки или неисправности сушилки. Например, 11 литров (2,9 галлона) воды в час может быть произведено компрессором, производящим 294 кубических футов в минуту при 20 ° C (68 ° F).

Для создания этой восходящей петли требуется время и необходимо использовать множество фитингов, что увеличивает риск утечки. Современное и быстрое решение - использовать скобу со встроенной петлей, направленной вверх.

Без восходящего контура конденсат попадет в точки падения и повредит оборудование.

В традиционном восходящем контуре используется множество фитингов, каждый из которых увеличивает вероятность утечек в вашей системе.

Независимо от того, ответвляется ли ваша точка подачи вбок или вниз от линии подачи, быстроразъемные скобы Transair со встроенными петлями, направленными вверх, защитят ваше оборудование от конденсата.

В начало


Особенности и преимущества

Инновационные технологии


Вызов трубы! Transair против меди против углеродистой стали


Инновационная трубопроводная технология
Алюминиевая система трубопровода сжатого воздуха

Transair быстро устанавливается и легко модифицируется. Компоненты Transair являются съемными и взаимозаменяемыми, что позволяет быстро и легко изменять компоновку.

Система Parker Transair, доступная для труб размером от 1/2 "до 6", оснащена технологией соединения нажатием, которая обеспечивает фиксацию соединений простым нажатием и гарантирует отсутствие утечек. Алюминиевая труба исключает коррозию, обеспечивает долговечность оборудования и помогает избежать частой замены фильтрующих элементов. Transair также может быть интегрирован в существующие медные и стальные трубопроводы без ущерба для производительности, что делает его идеальным для проектов модернизации или расширения.


Соединители «труба-труба» и шпильки Ø 16.5, Ø 25 и Ø 40 могут быть сразу подсоединены к трубе Transair; просто вставьте трубу в соединитель до отметки соединения. Тогда зажимное кольцо каждого фитинга автоматически фиксируется, и соединение становится безопасным.


Соединители «труба-труба» и шпильки диаметром 50 и 63 можно быстро присоединить к алюминиевой трубе Transair с помощью SnapRing. Это обеспечивает соединение между гайкой и трубой; затяжка гаек обеспечивает окончательную сборку.


Соединители «труба-труба» и шпильки диаметром 76, 100 и 168 могут быть быстро подсоединены к алюминиевой трубе Transair. Поместите соединяемые трубы в картридж Transair и закройте / затяните зажим Transair.

В начало


Особенности и преимущества

Энергоэффективность


Трубопровод с энергоэффективным оптимальным расходом

Сжатый воздух представляет собой одну из самых больших возможностей для немедленной экономии энергии, которая в среднем составляет 15% от потребления электроэнергии любым промышленным предприятием.Если сама система трубопроводов не предназначена для сжатого воздуха, есть большая вероятность, что большая часть затрат, связанных с вводом системы в эксплуатацию и производством сжатого воздуха, будет расточительной и ненужной.

Оптимизация и управление производством сжатого воздуха - это возможность мгновенной экономии энергии.

За десятилетний период стоимость энергии, потребляемой средней системой сжатого воздуха, превышает другие затраты, включая начальную стоимость оборудования и установки.

Потенциальную экономию (срок окупаемости менее 36 месяцев) можно суммировать по трем основным категориям с точки зрения потенциального вклада.

Уменьшение утечек воздуха - это больший потенциал для повышения эффективности сети, но улучшение системы трубопроводов также дает потенциальную экономию затрат на 34%.

Система алюминиевых труб Transair компании Parker значительно снижает затраты на электроэнергию за счет повышения эффективности, снижения перепадов давления и устранения утечек.В отличие от стали и меди, которые со временем ухудшаются из-за коррозии, Transair обеспечивает чистый воздух с оптимальным расходом.


Текстура трубы

Внутренняя текстура трубы определяет «трение» и, следовательно, потери в линии. Шероховатые поверхности вызывают более турбулентный поток воздуха и большие потери в трубопроводе. Transair использует гладкие внутренние поверхности и специально разработанные «полнопроходные» фитинги для распространения эффективного ламинарного воздушного потока.

В начало


Особенности и преимущества

Экологически чистый


Присоединение Transair добавляет перерабатываемый компонент к вашей системе трубопроводов сжатого воздуха.

Последние тенденции показывают, что интерес и спрос на экологичные строительные конструкции, материалы и продукты значительно возросли и будут продолжать расти только в ближайшие годы.

Паркер понимает это растущее внимание к экологичным зданиям. В результате материалы, используемые для производства труб и фитингов Transair, на 100% пригодны для вторичной переработки и соответствуют требованиям, установленным Советом по экологическому строительству США для выдачи сертификатов LEED.

Кроме того, Transair был специально разработан, чтобы снизить воздействие на окружающую среду и снизить выбросы углекислого газа по сравнению с традиционными системами трубопроводов.

В начало


Особенности и преимущества

Низкие затраты на установку


Решение высоких затрат на установку
Системы трубопроводов сжатого воздуха

Transair быстро устанавливаются и готовы к немедленному повышению давления.Никакой специальной подготовки (резка, удаление заусенцев, снятие фаски и т. Д.) Не требуется.

Алюминиевая труба Transair откалибрована и идеально подходит для всех компонентов Transair. Каждое соединение автоматически закрепляется, а уплотнение оптимизируется. Компоненты съемные и взаимозаменяемые, что позволяет мгновенно и легко изменять компоновку. Все компоненты имеют соединение для быстрой сборки, что позволяет собирать системы Transair намного быстрее, чем системы из оцинкованной стали или меди.

Пример:

  • Оцинкованный монтаж: 6 футов в час
  • Медная установка: 8 футов в час
  • Установка Transair: 45 футов в час

Все модификации и расширения систем Transair могут быть выполнены очень быстро и будут соответствовать вашим производственным требованиям.

Пример:

  • Боковой демонтаж трубы: 1 минута 30 секунд
  • Бурение трубы: 2 минуты 30 секунд
  • Монтажные скобы: 45 секунд
  • Повторный монтаж трубы к системе: 1 минута 30 секунд

Transair также предлагает значительную экономию на установке, обслуживании и эксплуатации по сравнению с традиционными трубами.Быстрые и мгновенные соединения исключают необходимость нарезания резьбы, пайки или склеивания трубы. На рабочую силу приходится только 20% затрат на установку Transair, в то время как на рабочую силу приходится 50-80% затрат на установку стальных или медных систем.

Объем трудозатрат для традиционных трубопроводных систем:

  • Черная труба (сталь): 80%
  • Медь: 50-70%
  • Клееный пластик: 40-70%

Быстрый монтаж, быстрая прибыль для подрядчиков.
Для трубопровода длиной 3000 футов с использованием трубы 2 ":

  • Черная труба: 600 человеко-часов 8 человек за 2 недели
  • Transair: 100 человеко-часов 8 человек менее 2 дней

В начало


Особенности и преимущества

Сравнение с другими трубами


Трубы из черного чугуна и меди

На протяжении многих лет медь и черное железо были подавляющим фаворитом для водопроводных систем сжатого воздуха.Однако последние достижения в технологии материалов сделали трубы из термопласта безопасной и экономичной альтернативой традиционным материалам. Большим преимуществом металлических труб, трубок и фитингов является то, что монтажники знакомы с ними и методами их соединения. Черный чугун стоит недорого, но установка требует много времени и труда. Более того, резьбовые соединения часто служат источником протечек. Это приводит к более высоким эксплуатационным расходам, поскольку компрессоры должны работать сверхурочно, чтобы компенсировать утечку.Хотя соединения между медной трубой и фитингами менее подвержены утечкам, медные компоненты более дорогие, а установка, опять же, трудоемка, особенно когда речь идет о больших диаметрах.

Но это не единственные недостатки металлических трубопроводных систем. Внутренняя коррозия может вызвать образование накипи и точечную коррозию на внутренних поверхностях. Поскольку продукты коррозии соединяются с влагой и другими загрязнениями, они накапливаются на внутренних поверхностях труб и фитингов, увеличивая их шероховатость.По мере увеличения внутреннего диаметра падение давления в системе увеличивается. В конечном итоге это приводит к снижению эффективности системы сжатого воздуха. Что еще более важно, частицы могут выбить и засорить или повредить оборудование конца линии.


Трубопровод из ПВХ

Из-за недостатков систем металлических трубопроводов пользователи систем сжатого воздуха искали альтернативы традиционным металлическим трубам и трубкам. За последние десять лет были разработаны промышленные пластмассы, которые представляют собой привлекательную альтернативу металлическим трубам.

Трубы из ПВХ

относительно недороги, просты в установке, легки и устойчивы к коррозии. Однако у ПВХ есть один существенный недостаток: он хрупкий. Непреднамеренный удар может привести к разрушению трубопровода и опасности для окружающего персонала. Большинство производителей труб из ПВХ предостерегают от использования ПВХ для работы со сжатым воздухом из-за потенциальной ответственности за такие отказы. Институт пластмассовых трубопроводов в своей Рекомендации B утверждает, что пластмассовые трубопроводы, используемые для транспортировки сжатого воздуха в наземных системах, должны быть защищены ударопрочными кожухами, если иное не рекомендовано производителем.

Во многих штатах Управление по охране труда и технике безопасности (OSHA) вмешалось и отрегулировало запрет на использование хрупких пластиков, таких как ПВХ, в этих приложениях, и другие штаты следуют этому примеру.

Самый строгий стандарт в стране был выпущен OSHA Калифорнии. Он включает в себя пять тестов, а также требование полной маркировки труб и фитингов. Эти испытания включают долговременные гидростатические испытания, кратковременные испытания на разрыв и три специальных испытания на удар - все для обеспечения безопасности и пластичности системы.Испытания на удар включают в себя нанесение ударов по замороженной трубе под давлением тупыми и острыми ударниками с применением различных сил, а также нанесение ударов по замороженной трубе с помощью ударника с полусферическим резервуаром с применением различных сил. Производители должны по запросу предоставить результаты этих испытаний для ознакомления. При выборе системы из термопласта в целях безопасности важно, чтобы ваш поставщик соответствовал требованиям Cal-OSHA, независимо от того, в каком состоянии будет установлена ​​система.

В начало


Особенности и преимущества

Гибкость и модульность


Труба Transair обеспечивает истинную гибкость системы

Средний срок службы трубной разводки: 1.5 лет

Модификации системы трубопроводов сжатого воздуха (добавление капель) могут быть дорогими, трудоемкими и контрпродуктивными с точки зрения рентабельности из-за простоев производства и сверхурочных затрат на рабочую силу.

Новая система труб Transair упрощает модификацию. Капли можно установить за 5 минут вместо 2 часов.

Модификации системы
  • Легкое добавление капель
  • Простое расширение существующей системы
  • Легкая разборка и перемещение
  • Компоненты многоразового использования

В отличие от традиционных трубопроводных систем, Transair не обязательно является постоянным оборудованием для установки.Вы можете разобрать систему и взять ее с собой при переезде.

В начало


Особенности и преимущества

SCOUT Monitoring


Высокотехнологичные решения для мониторинга вашей трубопроводной системы Transair

Когда дело доходит до получения максимальной отдачи от вашей системы трубопроводов сжатого воздуха, каждый бит энергии, используемый компрессором для удовлетворения ваших потребностей, бесценен. Однако обнаружить неэффективность без аудитора может быть почти невозможно, а некоторые проблемы в вашей системе могут быть катастрофическими, если их не выявить на раннем этапе.

Система мониторинга Parker SCOUT для алюминиевых труб Transair позволяет отслеживать эффективность вашей сети сжатого воздуха. Установка в вашей системе специализированных датчиков для измерения давления, влажности, температуры, энергопотребления и расхода позволяет непрерывно собирать информацию о вашей системе и передавать ее на сервер. Затем к этим данным можно будет получить доступ через простой в использовании онлайн-портал. Если что-то в вашей системе пойдет не так, вы получите уведомление по тексту или электронной почте, как только это произойдет.

В начало


Техническая информация

Характеристики продукции Transair


Проведите пальцем по таблице для прокрутки

Жидкости Сжатый воздух (сухой, влажный, со смазкой)

Вакуум

Инертные газы

Максимальное рабочее давление 188 фунтов на кв. Дюйм от -4 ° F до + 140 ° F

232 фунтов на кв. Дюйм от -4 ° F до + 115 ° F

Уровень вакуума 98.7% (29,6 дюйма рт. Ст.)
Рабочая температура От -4 ° F до + 140 ° F
Температура хранения От -40 ° F до + 176 ° F
Устойчивость к Коррозия

Минеральные компрессорные масла

Агрессивные среды

Синтетические компрессорные масла

Механические удары

Температурные колебания

Унос компрессорного масла

Окружающая среда Материалы на 100% пригодны для вторичной переработки

Трубы, фитинги и клапаны Transair не содержат силикона

Алюминиевая труба Алюминиевая труба: 6063-T5

Без накипи

Обеспечивает чистый воздух

Ламинарный поток воздуха: низкий перепад давления

Чрезвычайно легкий (12 фунтов для 20-футового стержня 2-1 / 2-дюймовой трубы)

Меньшая нагрузка для балансировки на высоком подъемнике

Безопаснее устанавливать

Фитинги 40 мм (1-1 / 2 "), 25 мм (1"), 16.5 мм (1/2 дюйма): полиамид 6,6 с армированием стекловолокном. Кронштейны 50 мм (2 дюйма) и 63 мм (2-1 / 2 дюйма) также полиамид.

50 мм (2 дюйма) и 63 мм (2-1 / 2 дюйма): Алюминий (AlSi 9 Cu 3 )

Соединение выдерживает усилие 4200 фунтов

Усилие для соединения: менее 30 фунтов

Момент затяжки: 260 дюйм-фунтов

Уплотнения: Нитрил 70 DIDC

Без силикона

Прослеживаемость: все продукты имеют производственный номер

Низкая утечка Transair изготовлен с учетом требований к скорости утечки менее 0.0006 SCFM утечки на соединение. Это соответствует утечке менее 0,75 SCFM на всю милю трубы.

Каждое 63-миллиметровое соединение Transair имеет скорость утечки менее 0,00003 SCFM (подходит для 5 соединений).

В начало


Transair Руководство по установке

от 16,5 мм до 40 мм


Видео


Подготовка трубы

Используйте инструмент для резки труб, чтобы отрезать трубу до нужной длины (максимально допустимое смещение от перпендикуляра: 7 °).

Снимите фаску с обрезанного конца.

Удалите заусенцы и очистите обрезанный конец.

Поместите канавку маркировочного инструмента подходящего размера на трубу. Отметьте трубу несмываемым маркером.


Соединение

Вставьте обозначенный конец трубы в штуцер. НЕ затягивайте и не ослабляйте гайку - штуцеры поставляются предварительно выровненными на заводе для оптимального уплотнения.

Вставьте трубу до упора, совместив ее с меткой. Теперь он готов к герметизации.

Стрелки с метками затяжки должны быть правильно выровнены.

Отключение

Отверните гайку на пол-оборота.

Снимите трубу.


Расстояние между зажимами

Проведите пальцем по таблице для прокрутки

Ø л (м) Dmax (м)
16,5 3 1,5
25 3 1.5
25 6 3
40 3 1,5
40 6 3

В начало


Transair Руководство по установке

50 мм и 63 мм


Видео


Подготовка трубы

Отрежьте трубу до нужной длины (при необходимости) с помощью трубореза Transair (максимально допустимое отклонение от перпендикуляра: 7 °).

Используйте напильник для снятия фаски с внутренних и внешних краев.

Удалите заусенцы и очистите трубу.

Вставьте обрезанный конец трубы в кондуктор так, чтобы расстояние между концом трубы и центром просверленных отверстий составляло 30 мм. Зафиксируйте кондуктор на трубе.

Закрепите кондуктор (желательно в тисках) и просверлите по одному отверстию с каждой стороны трубы с помощью подходящего сверлильного инструмента.

Очистите отверстия и удалите заусенцы.


Соединение

Отвинтите гайки от штуцера и наденьте одну из них на трубу.

Откройте двойное зажимное кольцо и наденьте его на трубу, закрывая просверленные отверстия.

ПРИМЕЧАНИЕ: 2 дюйма (50 мм) и 2-1 / 2 дюйма (63 мм) можно использовать SnapRing вместо двойного зажимного кольца.Вставьте его со стороны трубы, как показано.

Вставьте конец трубы в корпус муфты.

Затяните гайку на корпусе муфты вручную.

При соединении двух секций трубы на одном конце должны быть уже прикреплены гайка, зажимное кольцо и корпус, а на другом - только гайка и зажимное кольцо.

Соедините секции трубы и вручную затяните вторую гайку на корпусе муфты.

Используйте гаечные ключи, чтобы окончательно затянуть каждую гайку на четверть оборота. Теперь труба закреплена и готова к нагнетанию давления.


Отключение

Ослабьте и полностью отверните гайки.

Отодвиньте гайку от корпуса муфты.

Откройте двойное зажимное кольцо и сдвиньте его от штуцера к ослабленной гайке.

Наденьте ослабленную муфту на гайку и двойное зажимное кольцо на трубу, которую нужно снять с линии.

После демонтажа соединений на обоих концах снимите секцию трубы. После этого при необходимости замените фитинги, чтобы установить другую конфигурацию трубы на те же существующие концы линии.


Расстояние между зажимами

Проведите пальцем по таблице для прокрутки

Ø л (м) Dmax (м)
50 3 2.5
50 6 4
63 3 2,5
63 6 4

В начало


Transair Руководство по установке

от 76 мм до 168 мм


Видео


Подготовка трубы

При необходимости отрежьте до нужной длины с помощью режущего инструмента.Максимально допустимое отклонение длины от перпендикуляра: 1,5 мм.

Используйте напильник для снятия фаски с внутренних и внешних краев.

Очистите края от заусенцев.

На переносном инструменте нажмите кнопку освобождения губок и откройте стопорный штифт.

Вставьте губки подходящего размера в переносной инструмент.

Закройте стопорный штифт, чтобы зафиксировать губки в переносном инструменте.

Вручную откройте губки переносного инструмента (сжав вместе заднюю часть губок за стопорным штифтом) и вставьте трубу в губки до упора.

Освободите зажимы и нажмите на спусковой крючок, чтобы обжать трубу, пока не услышите щелчок.

Вручную снова откройте зажимы и слегка поверните трубу, чтобы обжать следующий выступ, стараясь не перекрывать уже сделанные выступы.

Повторяйте до тех пор, пока на трубе не появится необходимое количество выступов для ее диаметра.

Используйте 6 проушин для трубы 3 дюйма (76 мм).

Используйте 7 проушин для трубы 4 дюйма (100 мм).

Используйте 10 проушин для трубы 6 дюймов (168 мм).

НЕ перекрывайте выступы.


Соединение

Пример хорошего картриджа, готового к установке.

Пример неисправного картриджа. Обратите внимание на неплотное уплотнение.

Полностью наденьте картридж на конец первой трубы.

Полностью вставьте конец второй трубки в картридж.

Поместите соединенные трубы в зажим и закройте зажим вокруг них.

Используйте шестигранный ключ, чтобы затянуть винты вручную. ПРИМЕЧАНИЕ. Для лучшего уплотнения чередуйте затяжку по диагонали, как показано.

Полностью вытяните трубы наружу.

Полностью затяните хомут. ПРИМЕЧАНИЕ. Для лучшего уплотнения чередуйте затяжку по диагонали, как показано.

Любые зазоры с обеих сторон зажима должны быть одинаковыми.


Отключение

Ослабьте винты, чтобы отсоединить штуцер.


Расстояние между зажимами

Проведите пальцем по таблице для прокрутки

Ø л (м) Dmax (м)
76 3 2.5
76 6 5
100 3 2,5
100 6 5
168 3 1,5
168 6 2.5

В начало


Transair Руководство по установке

Гибкий шланг


Минимальный радиус изгиба

Конфигурация изменения уровня.

Конфигурация обхода препятствий.

Конфигурация петли расширения.


Проведите пальцем по таблице для прокрутки

Ø (мм) Длина (дюймы) Часть # Rmini (дюйм)
25 22 1001E25 00 01 4
25 59 1001E25 00 03 4
25 79 1001E25 00 04 4
25 22 1001E25V00 01 * 3
25 59 1001E25V00 03 * 3
25 79 1001E25V00 04 * 3
40 45 1001E40 00 02 16
40 79 1001E40 00 04 16
40 118 1001E40 00 05 16
40 37 1001E40V00 07 * 6
40 79 1001E40V00 04 * 6
40 118 1001E40V00 05 * 6
63 55 1001E63 00 08 12
63 118 1001E63 00 05 26
63 157 1001E63 00 06 26
63 118 1001E63V00 05 * 10
63 157 1001E63V00 06 * 10
76 59 FP01 L1 01 14
76 79 FP01 L1 02 14
100 79 FP01 L3 01 18
100 118 FP01 L3 03 18

* Для вакуумных приложений.


Безопасность

Во избежание риска травм, связанных с хлыстовой травмой, Parker рекомендует использовать хлыстовые ремни (номер по каталогу 6698 99 03), которые размещаются по обе стороны от соединения. Если гибкий шланг Transair подвергается разрыву, предохранительный узел предотвращает его изгиб (предохранительное устройство в соответствии со стандартом ISO 4414).


Правильное использование

Проведите пальцем по таблице для прокрутки


Ø 16.5 - Ø 40 Присоединение

Использование фитинга с наружной резьбой

Ослабьте и снимите гайку со шпильки.

Наденьте обжатый конец шланга на открытую резьбу шпильки.

Затяните гайку.

Использование соединителя труба-труба

Ослабьте и снимите гайку с разъема.

Наденьте обжатый конец шланга на открытую резьбу соединителя.

Затяните гайку.

Использование колена 90 °

Ослабьте и снимите гайку с колена.

Наденьте обжатый конец шланга на колено.

Затяните гайку.


Ø 50 - Ø 63 Присоединение

Использование фитинга с наружной резьбой

Ослабьте и снимите гайку со шпильки соединителя. Наденьте гайку на обжатый конец шланга.

Поместите зажимы соединителя в отверстия корпуса шланга.

Переместите гайку к концу шланга и подсоедините к резьбе шпильки.

Затяните с помощью гаечного ключа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
