Газовые счетчики виды: конструкция и принцип работы, схема и назначение

Содержание

конструкция и принцип работы, схема и назначение

Содержание статьи:

Для учета потребления газа в частных жилищах и на предприятиях устанавливают расходомер. Устройство газового счетчика может быть разным. На точности измерений разница в конструкции не сказывается. Но это влияет на длительность работы, надежность и особенности ремонта прибора.

Необходимость газового счетчика

Газовый счетчик обязаны устанавливать все пользователи, но если газ идет только на плиту, можно не ставить

ФЗ№261 «Об энергоснабжении» обязывает всех владельцев частных домов и квартир установить в жилище счетчик газа подходящей конструкции. Установка выполняется за счет потребителя. Исключение представляют некоторые категории граждан: в этом случае расходомеры монтируют бесплатно.

Установка устройств является обязательной. Если владелец жилья отказывается добровольно ставить расходомер, сотрудник газовой службы имеют право сделать это принудительно. В противном случае Горгаз имеет право подать иск в суд о препятствии проведения техобслуживания.

При положительном решении суда собственнику вменяется в обязанность оплатить установку счетчика и штраф.

На деле сроки обязательного оборудования расходомерами продляют уже несколько раз. Не хватает средств учета и специалистов, очереди на монтаж расходомера огромны. Это позволяет многим владельцем частных домов игнорировать требование правительства.

Первый этап в процесс установки – подача заявления в местное отделение газовой службы. Если владелец его не подает, никаких санкций к нему применить нельзя. А поскольку существует большая очередь тех, кто уже ждет установки, Горгаз временно игнорирует людей, уклоняющихся от установки.

Если в квартире имеется только 1 газовый прибор – плита, и газ расходуется только для приготовления еды, разрешается не устанавливать расходомер.

Разновидности газовых счетчиков

Газовый счетчик измеряет расход газа. Прибор встраивают в газовый контур, через который в жилище подается энергоноситель.

В частном доме или предприятии аппарат монтируют на улице – в специальном шкафу под навесом. В многоквартирном доме расходомер устанавливают прямо в помещении.

Устройство счетчика газа зависит от множества фактов: механизмы измерения регистрации, питание, назначение, пропускная способность. Основными считают 2 категории:

  • Механические – газ сквозь трубу протекает с определенной скоростью, зависящей от давления. Поток его приводит в действие механизм передачи на счетное устройство.
  • Электронные – датчики определяют объем перемещаемого газа и посылают соответствующие импульсы. Количество импульсов регистрируется и пересчитывается в показатели расходомера. Электронные модели оборудуются ЖК-дисплеем.

У каждого  вида есть свои достоинства и недостатки. Механические модели проще в обслуживании, независимы от электричества. Электронные точнее и дольше служат.

По конструкции учетные средства разделяют на 5 групп.

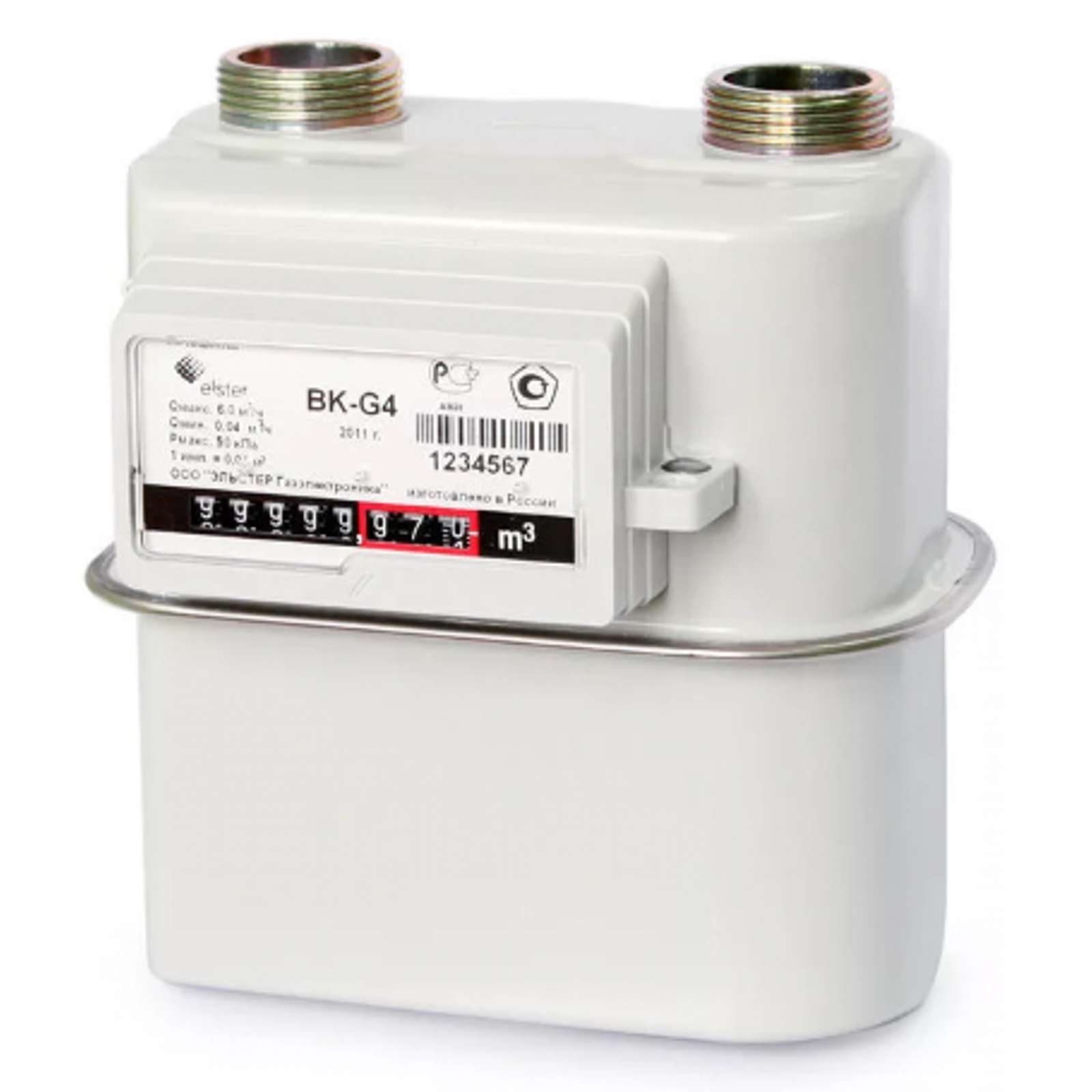

Мембранные

Диафрагменный или мембранный расходомер чаще всего встречается в быту. Прибор прост в обслуживании, рассчитан на измерение малых и средних объемов газа.

Достоинства мембранного обустройства:

  • срок работы более 20 лет – это важно, так как замена отработанного счетчика производится за счет потребителя;
  • большой межпроверочный интервал – 10 лет;
  • может работать с недостаточно очищенным метаном;
  • низкая цена.

Недостатки:

  • большие размеры – на тесной кухне сложно найти ему место;
  • прибор шумит, и чем больше расход, тем сильнее издаваемый шум.

Конструкция сложная, но надежная. Несколько чувствительных мембран связаны с системой каналов и клапанов. Когда газ поступает в счетчик, он заполняет первую камеру, после чего открывается клапан и пропускает газ во вторую. Цикл постоянно повторяется, пока по трубе идет газ. Поскольку объем камеры известен, несложно пересчитать число открываний в объем пропущенного через счетчик газа. Управляются клапаны путем передачи усилия через кривошипно-рычажный механизм.

Ротационные

Ротационный счетчик

Разновидность механических моделей. Используются в быту, в котельных, на небольших и средних предприятиях. Не зависят от электричества, надежны, легко переносят кратковременные нагрузки.

Принцип работы следующий: в корпусе вращается 2 восьмеркообразных ротора, обкатываясь боковыми поверхностями. Первый связан с передаточным механизмом, второй – со счетным. Вращаются роторы благодаря разнице в давлении газа, возникающей при поступлении через входной патрубок и выходе через выходной.

Точность измерения зависит от легкости хода роторов. При осмотре счетчика этот параметр тщательно оценивают.

Турбинные

Схема турбинного счетчика

Более сложны по конструкции и включают турбину с опорами вращения, струйный выпрямитель и насосный узел. Последний обслуживает подшипники вращения. В зависимости от величины давления турбина вращается с разной скоростью. Число оборотов фиксирует счетный механизм.

Механический прибор можно автоматизировать. В этом случае контроль за учетом выполняет вычислительное устройство.

Турбинный счетчик надежен, прост в обслуживании, при работе создает небольшой шум. Используется на предприятиях. Недостаток: точность измерения зависит от стабильности и непрерывности потока. В пульсирующем режиме погрешность измерений заметно возрастает.

Барабанные

Барабанный ГС

Такой счетчик работает по принципу вытеснения. В затворной жидкости – воде, масле – под действием давления вращается барабан. При этом заполняются и опорожняются 4 измерительные камеры. Объем газа в этом случае измеряется непосредственно. Тщательная калибровка камер обеспечивает очень высокую точность измерения.

Показания барабанного счетчика не зависят от температуры или степени очистки газа.

Приборы используют в местах, где более всего важна высокая точность: в заводских лабораториях, в институтах.

Вихревые

Вихревой расходомер

Базируются на создании вихревого движения в потоке газа, пара или жидкости. В трубе, по которой подается газ, устанавливают тело обтекания трапециевидной формы и датчики, фиксирующие величину появляющихся завихрений. Парность датчиков обеспечивает более высокую точность измерения и нечувствительность к вибрационным и акустическим помехам.

Вихревые газовые счетчики предназначены для работы в трубах с диаметром от 50 до 500 мм при давлении до 30 МПа и температура от -60 до +500 С.

Устройство и принцип работы

Принцип работы любого газового счетчика зависит от устройства и способа измерения:

  • Мембранный расходомер разделен на 2 или больше камеры. Каждая подключена к клапанному механизму, а к валу последнего присоединен счетчик.
  • Ротационный устроен аналогично. Здесь механическую энергию создают вращающиеся роторы.
  • в турбинном рабочим телом выступает турбина.

Хотя сами приборы являются механическими, счетное устройство в современных моделях представляет собой настоящую компьютерную систему.

Схема счетчика

Общая схема следующая:

  • Рабочее тело или механизм, помещенный в поток газа, совершает какую-либо механическую работу: вращается ротор, заполняются камеры.
  • Механическая работа фиксируется каким-либо образом: счетчик регистрирует число оборотов, камеры измеряют объем газа, энергия вращения преобразуется в электрические сигналы.
  • Датчики передают данные на измерительное устройство. Последнее обычно помещают на трубу.

Конструкция может включать дополнительные приспособления. Например, температурный компенсатор позволяет избежать погрешности при повышении температуры.

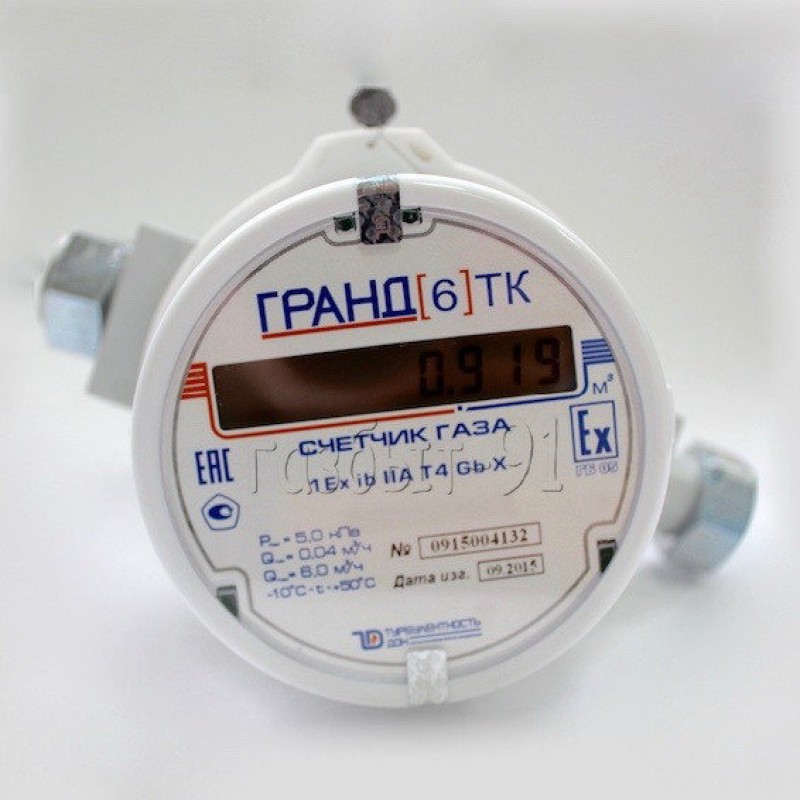

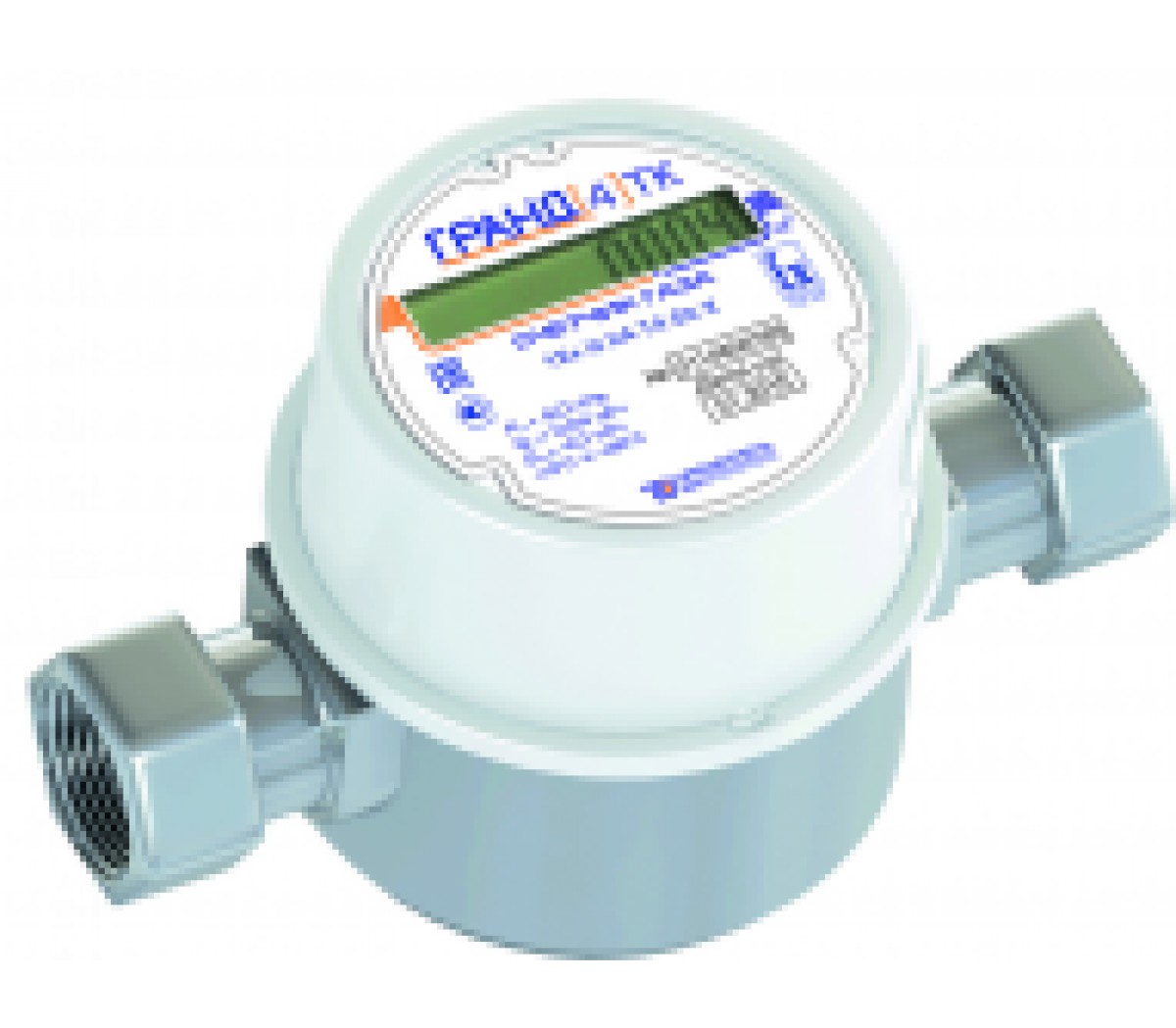

Принцип работы электронного газового счетчика

Электронные ГС показывают высокую точность измерений

«Умные» газовые счетчики оснащены электронными измерительными модулями. Приборы полностью автоматизированы и обычно независимы от электричества. Работу электроники обеспечивает аккумуляторная батарея.

Электронный модуль дает некоторые преимущества:

  • Большая точность измерения – перевод механической энергии в электрическую выполняются быстрее и точнее, сенсорные датчики позволяют учитывать изменения в давлении при разной температуре газа и прочее.
  • Счетчики оборудуются ЖК-дисплеями. Они удобнее и передают пользователю больше информации.
  • У модулей есть память. Прибор позволяет регистрировать текущие показатели и сравнивать все измерения в течение длительного времени.
  • Точность настройки – измерительные модули буквально «подгоняют» под показатели подаваемого газа.
  • Электроника нуждается в большей защите. Но в результате весь прибор оказывается более долговечным.

Модели могут включать опции: запорный клапан, срабатывающий при утечке газа, механизм считывания смарт-карты, позволяющий сразу же оплатить голубое топливо.

Правила выбора

Как правило, модель счетчика выбирают по рекомендации газовой службы

Выбор прибора осуществляют по рекомендациям газовой компании, обслуживающей здание. С их стороны эти требования обусловлены особенностями газового контура, степенью очистки газа, ремонтоспособностью.

Пользователь учитывает и другие характеристики:

  • Пропускная способность – максимальный объем газа, который может пропустить прибор, указывается в паспорте изделия. Пропускная способность расходомера должна превышать суммарное потребление всех газовых приборов в жилище на 10%.
  • Конструктивные особенности – выпускают счетчики право- и левосторонние. В зависимости от направления подачи газовой смеси – слева или справа, выбирают нужный тип прибора. Также учитывают диаметр соединительного патрубка: он должен совпадать с сечением трубы.
  • Термокорректор – газ при повышении или понижении температуры изменяется в объеме. Обычный расходомер рассчитан на измерение при нормальной температуре – +20 С. Термокорреткор учитывает изменения в объеме.
  • Дата изготовления – срок эксплуатации прибора начинается не с момента установки, а с даты выпуска. Она указывается в техпаспорте.
  • Место монтажа счетчика.
  • Межповерочный интервал – чем он больше, тем реже придется платить за техосмотр.

В квартире температура поддерживается стабильная. Термокорректор требуется в частных домах и в котельных.

Особенности монтажа

Выполняют установку только сотрудники газовой компании. Однако потребителю тоже стоит знать основные требования к монтажу:

  • По правилам температура подаваемого газа должна находиться в пределах от -20 до +60 С. На деле чем меньше разброс, тем лучше. Если речь идет о загородном доме, нарезные газовые трубы стоит теплоизолировать.
  • Устанавливают расходомер на высоте не менее 1,6 м. До отопительных приборов, влияющих на работу измерителя, сохраняется дистанция от 0,8 до 1 м.
  • Помещение, в котором монтируется счетчик, должно хорошо проветриваться.
  • В многоквартирном доме перед установкой отключают подачу газа во всем подъезде. На подводящих газопроводах закрывают запорную арматуру.

После установки до ввода в эксплуатацию счетчик должен быть опломбирован.

Преимущества и недостатки

Достоинство любого счетно-измерительного средства – возможность точно оценить расход. Приблизительное измерение, основанное на усредненных показателях потребления, на деле заставляет потребителя платить на 30% больше. Счетчик решает эту проблему.

Недостатки связаны с необходимостью устанавливать, обслуживать и заменять приборы по истечении срока эксплуатации. Эти процедуры не бесплатные: за счетчик, техосмотр и ремонт платит потребитель.

Какой газовый счетчик лучше поставить: в квартире, доме, на улице

20 марта, 2014. Прочитано 68391 раз(а)

Сегодня газовое отопление используется практически в каждом доме и все чаще в квартирах. Для того чтобы следить за количеством потребляемого газа применяют специальные счетчики. Мы рассмотрим более подробно, какие счетчики бывают, какой газовый счетчик лучше купить, стоимость газового счетчика, а также их главные достоинства и недостатки.

Разновидности газовых счетчиков:
1. мембранные;
2. электрические;
3. ротационные;
4. объемные.

Мембранныесчетчики отличаются высокой надежностью, простой конструкцией и доступной стоимостью. Немецкая компания ELSTER выпускает газовые счетчики мембранного типа, как для бытового, так и для промышленного использования.

Также представлены счетчики компаний :

• METRIX;
• ТЕМП;
• GMS;
• DELTA.

Цена газовых счетчиков

Средняя стоимость варьируется от 20 до 100 долларов. К недостаткам можно отнести высокий уровень шума и крупные габариты, а также частая периодичность поверки.

Устройство газового счетчика видео:

Электронные счетчики

Электронные счетчики отличаются высокой точностью показаний, компактными габаритами, отсутствием шума, простая настройка и периодичность поверки раз в 10-12 лет. На рынке сегодня представлены электронные счетчики компаний СГБ, METRIX, ТЕМП, GMS, DELTA. Средняя стоимость варьируется от 35 до 170 долларов. Выпускаются как для бытового, так и для промышленного использования. К недостаткам можно отнести высокую стоимость.

Ротационные

Ротационные счетчики обладают компактными габаритами, доступной стоимостью и малым уровнем шума. К недостаткам можно отнести периодичность поверки раз в 5 лет, погрешность. На рынке сегодня представлены ротационные считчики компаний ТЕМП, СГБ и др. Средняя стоимость варьируется от 25до 105 долларов.

Объемные счетчики

Объемные счетчики отличаются высокой пропускной способностью, надежностью, доступной ценой и периодичностью поверки раз в 10 лет. К недостаткам можно отнести крупные габариты,

Виды газовых счетчиков. Устройства счетчиков газа и принцип их работы.

28.06.2018

Газовые счетчики сейчас устанавливают себе, пожалуй, все обладатели газопровода. Эти приборы учета помогают рационально расходовать топливо и экономить бюджет, ведь без установки счетчика поставщик будет выставлять счета по нормативу.

Виды счетчиков газа

Газовый счетчик представлен разными типами (роторный, мембранно-диафрагменный, вихревой и барабанный) и типоразмерами, зависящими от его пропускной способности. Типоразмер бытового счетчика зависит от количества и вида газового оборудования в доме:

Мембранные, которые иногда называют камерные или же диафрагменные.

Данный прибор учета состоит из корпуса, крышки, измерительного механизма, счетного механизма, кривошипного-рычажного механизма и газораспределительного устройства.

Принцип работы данного счетчика основан на том, что газ разделяется подвижными частями устройства на доли от общего объема и потом циклическим образом суммируется.

В турбинном газовом счетчике объем потребляемого газа рассчитывается исходя из количества оборотов турбины, вызываемых поступающим газом.

Счетный механизм находится вне газовой полости и учитывает число оборотов, проходящее через понижающий редуктор и газонепроницаемую магнитную муфту. В рабочих условиях прибор учитывает суммарный объем газа по нарастающей.

Прибор четко фиксирует скорость потока газа и при попытке внешнего несанкционированного вмешательства Контакты просто замкнутся, и счетчик не будет работать.

Турбинный газовый счетчик выглядит как отрезок трубы с фланцами, на котором в проточной части установлен выпрямитель  и узел турбины. На корпусе прибора также устанавливается масляный узел, который необходим для смазки подшипников механизмов турбины. Также не корпусе турбины могут быть установлены датчики температуры, давления и импульсов.

Турбинные приборы учета разделяются на три вида, отличающиеся между собой различной степенью автоматизации и обработки информации:

  • Для раздельных измерений параметров
  • Для полуавтоматических измерений параметров
  • Для полностью автоматических измерений всех параметров
  • В зависимости от бюджета и желаемого результата, можно выбрать именно тот газовый прибор учета, который подойдет именно в данной ситуации.

Ротационные приборы учета

Видов приборов учета газа становится все больше и появление на рынке ротационных счетчиков, как оптимальных приборов учета для объемов газа  в коммунальной сфере.

Он обладает большой пропускной способностью и имеет большой диапазон различных измерений. При таких характеристиках удивляет небольшой размер устройства. Ротационный газовый счетчик не нуждается в электроэнергии, известен своей долговечностью и возможностью дополнительного контроля исправности работы по перепадам давления газа в трубе. При этом данный прибор учета не чувствителен к кратковременным перегрузкам.

Газ, поступающий в корпус роторного счетчика вращает два восьмеркообразных одинаковых по размеру ротора. Входными и выходными частями прибора служат патрубки, вращающиеся роторы постоянно смазываются маслом, для обеспечения точной бесперебойной работы. Благодаря снижению трения и минимизации утечек газа прибор максимально точно показывает все данные. Поэтому балансировке и обработке роторов уделяется особое внимание.

Вихревые счетчики газа

Этот прибор учета считается наиболее точным, так как показания не зависят от давления и температуры. Правда при малой скорости потока газа и необходимости работать в агрессивной среде эти счетчики не рекомендуются, так как увеличивается погрешность измерений.

Работа прибора основана на зависимости расхода частоты колебаний давления, которое возникает в процессе образования вихрей.

Конструкцией прибора предусмотрена усеченная призма, которую обтекает поток газа. За призмой находится высокочувствительный элемент, улавливающий вихри.

Жидкостные приборы учета газа.

Не менее точнее вихревых являются жидкостные приборы учета газа. Считается, что их показания даже лучше вихревых. Но минусом для клиентов является как сложность самой конструкции прибора, так и трудности в обслуживании.

Чаще всего такие устройства можно встретить в лабораториях, где их используют на профессиональном уровне.

Принцип работы прибора заключается в учете скорости выталкивания газа в определенных порциях из определенной жидкости. Чаще всего процесс происходит на основе дистиллированной воды.


Виды газовых счетчиков. Бытовые счетчики газа для дома.

Газовые счетчики различают по их функциональности и области применения. Некоторые достаточно простые модели, которые просто идеально подходят для индивидуального использования и невероятно просты в эксплуатации, а иные рассчитаны только на большие объемы газовых потоков и применяются в самых разнообразных производственных сферах.

Итак, виды счетчиков газа по принципу действия:

  • мембранные;
  • ротационные;
  • турбинные;
  • вихревые.

Мембранные счетчики

В настоящее время используются мембранные счетчики газа. Первый патент на прибор такого типа получили еще в Англии в далеком 1844 году. Это счетчик механического типа.

Его принцип действия основан на движении активных мембран камер при поступлении газа в прибор. Впуск и выпуск газа вынуждает попеременное перемещение мембран и через комплекс различных рычагов, и редукторов начинает работать счетный механизм. Как правило, мембранный счетчик рассчитан на выполнение подсчетов расхода газа в минимальных объемах.

Пропускная способность таких приборов редко превышает 12 м3 в час, по этой причине они используются для индивидуальных проектов газификации, а именно, как газовые счетчики для дома.

На производствах мембранные счетчики применяются только в случае, если газ не будет использоваться для производственных целей, то есть будет потребляться в малых количествах.

Главными достоинствами мембранных газовых счетчиков являются их простота в изготовлении и при эксплуатации, а это значит экономичность и достаточно высокая точность подсчетов.

При использовании мембранных газовых счетчиков вы не узнаете о существовании такой проблемы, как влияние магнитных полей на показатели или на возникновение газа под стеклом циферблата. Такие проблемы, как правило, случаются с ротационными счетчиками.

Ротационные счетчики

Ротационный счетчик газа также является счетчиком механического типа. В данном приборе два ротора размещены в измерительной камере поперек потока газа.

В тот момент, когда начинает поступать газ на вход счетчика, оба ротора под напором начинают вращаться. И форма ротора, и сечение измерительной камеры просчитаны так, что при вращении ротор одним концом описывает профиль поверхности стенки измерительной камеры, а другим описывает профиль поверхности второго ротора, который вращается навстречу.

При осуществлении вращения оба ротора время от времени отсекают определенную порцию газа, которая находится между ротором и стенкой измерительной камеры и пропускают газ на выход из счетчика.

Ротационные счетчики газа используются для максимальных расходов: от 10 до 1000 м3 в час.

Положительными характеристиками данных счетчиков являются: достаточно широкий диапазон расходов, более высокая точность при резких изменениях расходов, высокая точность.

Также имеются и недостатки: высокая стоимость по сравнению с другими видами счетчиков. А также шумность, чувствительность к механическим загрязнениям среды.

Турбинные счетчики

Турбинные счетчики газа являются механическими. Они представляют собой отрезок трубы, в проточной части находится турбина с валом и подшипниковыми опорами вращения. Так, газ, проходя через измерительную камеру счетчика, осуществляет вращение.

Стоит отметить, что скорость вращения пропорциональна скорости потока и расходу газа. Данные счетчики используются для огромных расходов: от 100 до 10000 м3 в час.

Вихревые счетчики

Вихревые счетчики газа применяются для подсчета периодичности возникающих вихрей вокруг обтекаемого потоком газа тела. Максимальный расход данных счетчиков от 50 и до 12 000 м3 в час.

Достоинствами данного прибора являются: широчайший диапазон измерений (особенно это касается больших давлений) и отсутствие механических подвижных частей.

Недостатками являются: минимальные измеряемые расходы, необходимость внешнего источника электропитания.

Бытовые счетчики газа имеют пропускную способность от 1 до 6 м3 в час. В основном применяются в квартирах, домах, офисах. Ими являются мембранные, иногда ультразвуковые, струйные и маленькие ротационные счетчики газа.

Комунально-бытовые счетчики газа имеют пропускную способность от 10 до 40 м3 в час. Их используют в небольших котельных, в технологических установках.

Промышленные счетчики газа имеют пропускную способность более 40 м3. Как правило, используются на узлах учета крупных потребителей, а именно: в газовых котельных, промышленных и сельхозпредприятиях, на магистральных сетях: на сужающих устройствах.

какой лучше? Виды газовых счетчиков, отзывы.

На сегодняшний день счетчики представлены широким ассортиментом, а также устанавливаются на длительный период, поэтому при выборе счетчика необходимо подумать о его долговечности и безопасности. Так какой счетчик газа лучше? Давайте разберемся во всем по порядку.

По принципу действия существуют следующие виды газовых счетчиков:

  • мембранные;
  • турбинные;
  • ротационные;
  • вихревые.

В бытовом секторе нашли применение в основном мембранные счетчики. К преимуществам счетчиков мембранного типа относятся легкость в эксплуатации, их экономичность и высокая точность измерений. С этими счетчиками у вас не будет проблемы влияния магнитных полей на его показатели, и газ не будет появляться под стеклом счетного механизма.

Бытовые счетчики газа устанавливают в квартирах и частных домах. Их можно устанавливать в помещении или на улице.

Только не забудьте, что счетчики производят с направлением потока газа слева направо или справа налево. И при его покупке необходимо учитывать расположение газопровода и плиты у вас на кухне.

А теперь поговорим о каждом виде газового счетчика поподробнее.

Мембранные газовые счетчики

Счетчики, которые еще называют диафрагменными и камерными, в своей основе имеют принцип действия, основанный на разделении газа на доли объема при помощи подвижных преобразовательных элементов, а затем происходит циклическое суммирование этих долей.

Корпус и крышка такого счетчика могут быть нескольких видов:

  • стальными штампованными и иметь покрытия против искрообразования и коррозии;
  • литыми алюминиевыми.

Узлы и детали в измерительном механизме для счетчиков мембранного типа изготавливают, как правило, из пластмасс, что позволяет снизить себестоимость продукции, увеличить стойкость к воздействию химических компонентов в газе и уменьшить коэффициент трения в движущихся частях счетного механизма. В зависимости от объемов измеряемого газа измерительный механизм состоит из двух или четырех камер.

Турбинные газовые счетчики

Счетчики, в котором колесо турбины приводится во вращение под действием газового потока и количество оборотов колеса прямо пропорционально объему газа, который протекает.

Количество оборотов турбины через понижающий редуктор и магнитную муфту, которая является газонепроницаемой, передается на счетный механизм, расположенный за пределами газовой полости. Счетный механизм показывает объем газа, который прошел чрез прибор при рабочих условиях.

По степени автоматизации процессов измерения и обработки результатов измерений турбинные газовые счетчики выпускаются в нескольких вариантах комплектации.

Ротационные газовые счетчики

Ротационные (роторные) счетчики газа были внедрены по причине необходимости измерительных приборов со сравнительно большой пропускной способностью и диапазоном измерений, но небольшими габаритами, в результате увеличения различных видов газового оборудования.

К их достоинствам также относятся долговечность, отсутствие потребности в электроэнергии, возможность контролировать исправность работы по перепаду давления в счетчике. Они нашли широкое применение в коммунальном хозяйстве, в особенности на отопительных котельных и небольших и средних предприятиях.

Это камерные счетчики, в которых как преобразовательный элемент используется восьмиобразные роторы. Роторы приводятся во вращение под действием разности давлений газа и, вращаясь, обкатываются боковыми поверхностями. Для того, чтобы уменьшить трение и износ роторов, они постоянно смазываются маслом, которое залито в торцевые коробки.

Во избежание утечек газа внутренняя поверхность корпуса тщательно обрабатывается и взаимно подгоняется.

Вихревые газовые счетчики

Вихревые счетчики основаны на зависимости частоты колебаний давления, возникнувших в потоке во время процесса вихреобразования или колебания струи, от расхода.

Их достоинства: отсутствие подвижных частей, большая величина диапазона измерений, независимость показаний от температуры и давления. Но их не применяют при малых скоростях потока газа, а также для случаев измерения расхода в агрессивных и загрязненных средах.

Поэтому, если вы выбираете газовый счетчик, учитывайте будущую область его применения и назначения, а также предварительно изучив отзывы на счетчики газа. И тогда вы сделаете правильный выбор!

Как устроен газовый счетчик

В современной России энергоресурсы стоят недешево и цены на них растут с незавидной стабильностью. Даже несмотря на то, что наше государство является одним из мировых лидеров по добыче природного топлива, его оплата составляет заметную часть семейного бюджета.

Действующим законодательством допускается платить за поток газа по рассчитанным нормативам. В этом есть смысл для благоустроенных квартир с центральным водяным отоплением. Но для частных домов и квартир с газовым отоплением оплата энергоресурса в зимний период становится главной в сумме стоимости услуг ЖКХ. Нормативы потребления энергоресурса рассчитываются исходя из его максимального значения вне зависимости от погодных условий в конкретном отопительном сезоне и теплопроводности ограждающих конструкций.

Важно! Фактическое потребление газа ниже его расчетного значения. Поэтому установка газового счетчика в современной действительности не роскошь, а необходимость.

Из чего состоит газовый счетчик, принцип действия и особенности его конструкции. Эти знания необходимы для правильного выбора учетного механизма и его эффективной работы.

Устройство счетчика газа

При всём разнообразии типов, схема того, как устроен газовый счетчик одинакова. Она состоит из следующих конструктивных элементов:

  • входной клапан;
  • измерительный механизм – работает на определение объёма проходящего через него газа;
  • кривошипно-шатунный механизм (система импульсных датчиков) — работает на определение замеров с измерительного механизма на шкалу показателей;
  • шкала показателей или счётный механизм – визуализирует объём проходящего через прибор газовой смеси в числовых единицах измерения;
  • выходной клапан.

Как работает счетчик газа

Измерительный прибор устанавливается на входе в систему потребителя и предназначен для замеров объёма смеси, проходящего через измеряющий прибор. Существует ошибочное мнение, что природное сырьё измеряется в единицах скорости поступления потока – куб.м за час. На самом деле устройство измеряет количество использованных кубических метров «голубого» топлива и не более того.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.

Таким образом, попеременным действием гибких полостей заранее известного объёма происходит измерение проходящего через прибор газа. Эта механическая система наиболее популярна в частном секторе в силу простой реализации кинематики и механики и, как следствие, её низкой стоимости. От количества мембран в приборе учёта зависит точность его измерений и цена его приобретения.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Важно!  работы подобных агрегатов необходима регулярная смазка подшипников и зубчатых колёс редуктора, в связи с чем в измерительном устройстве предусмотрена автономная система смазки.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Классификация газовых счётчиков по принципу передачи данных

В зависимости от принципа передачи физически измеренных величин объёма в визуальный вид различают два типа газовых счетчиков:

  1. Механические – передача измерений основана на механической системе рычагов со смещённой осью, зубчатых колёс и других приёмов Архимеда и современной механики.
  2. Электронные — передача данных осуществляется за счет датчиков оцифровки исходных в электрические импульсы.

Важно! Визуализация данных от измерительных механизмов в электронном виде происходит значительно точнее, чем от механического привода. Да и внешний вид прибора в данном случае выглядит более компактней и современней. Но «цена вопроса» при покупке электронного счетного устройства оставляет желать лучшего для рядового российского потребителя.

Выбор между электронными и механическими счетчиками остаётся за финансовыми возможностями покупателя и фактической необходимостью в точности измерений.

Пропускная способность газового счетчика

Под пропускной способностью понимается техническая возможность аппарата измерить определённый объем газа за единицу времени. Единица измерения величины – кубический метр в час. Этот показатель для каждой конкретной конструкции рассчитывается исходя из фактического объёма рабочей камеры, необходимого времени на осуществление одного рабочего цикла при нормальном давлении газа и понижающего коэффициента. Увеличенная пропускная способность влияет на размеры счетного устройства.

Маркировка регистраторов газа

Маркировка основана на латинской букве G и пропускной способности учетной системы, которая измеряется в кубических метрах в час. Марка G 1.6, в обозначении которой присутствует цифра 1.6, говорит о том, что эффективный учёт осуществляется при скорости потребления от 1.6 до 2.5 куб. метров в час. При выборе модели счётчика с определенной маркировкой необходимо учитывать суммарную потребность в газе имеющихся приборов при их работе в максимальном режиме.

Термокорректор

Работа обычного газового счетчика измеряется в диапазоне от -40 до +40 С. Но необходимо учитывать, что объём газа при положительной температуре обладает свойством увеличиваться, а при отрицательной – сокращаться. Один кубометр в установленном нормативными актами аспекте представляет из себя объем энергоресурса при температуре 20С.

Если речь идёт о необходимости сделать установку счетчика в постоянно отапливаемом помещении, то в работе термокорректора необходимость отсутствует. При установке прибора в частных домах на открытом воздухе без присутствия такого элемента в счетном устройстве не обойтись.

Какие бывают типы счетчиков газа?

Если вы используете газ в своем доме, важно, чтобы вы знали, как считывать показания счетчика. Здесь, в Австралии, есть два разных типа счетчиков: метрические и британские. Имперские газовые счетчики обычно имеют циферблатную форму, а метрические счетчики почти всегда цифровые.

Если у вас нет интеллектуального счетчика, который автоматически отправляет данные в коммунальную компанию, тогда кто-то должен приходить и снимать показания вашего счетчика каждый расчетный период.

Люди могут ошибаться, и если они ошибочно отметят ваш счетчик газа выше, чем он должен быть, вы получите счет на сумму, превышающую сумму, которую вы должны заплатить.

Если вы знаете, как считывать показания счетчика, вы можете избежать этого неудобства.

К счастью, мы предоставили разбивку этих двух типов счетчиков и простое руководство по их чтению.

Ключевые моменты

  • В Австралии есть два типа счетчиков: метрические и британские. В то время как мы постепенно отказываемся от имперских счетчиков, у некоторых людей они все еще будут находиться в своих домах.
  • Если вы отслеживаете потребление газа, вы можете сверить его со своим счетом, чтобы убедиться, что все правильно.
  • Аварии случаются, поэтому умение читать на счетчике газа может спасти вас от слишком больших затрат коммунальной компании.
Считывание показаний счетчика

Многие люди полагаются на то, что их поставщик коммунальных услуг даст им точные данные по счетам за электричество и газ.

Некоторые даже не учатся считывать показания счетчика газа и воспринимают счет как единственный способ узнать, сколько энергии они израсходовали за расчетный период.

Считать показания газового счетчика не так уж сложно, если вы понимаете, что делаете. Во-первых, вы должны посмотреть, какой у вас счетчик газа — метрический или британский.

Имперский счетчик газа

Посмотрите на свой счет за газ. Раздел заправки газа может выглядеть примерно так:

Австралия прекращает использование газовых счетчиков имперского стандарта. В наши дни их относительно сложно найти, но некоторые объекты по-прежнему их используют. Тем не менее, если у вас дома есть имперский газовый счетчик, вы должны знать, что означают циферблаты.

Имперские газовые счетчики немного сложнее понять, чем метрические. Обычно они не предоставляют конкретных цифр, а полагаются на четыре циферблата, чтобы вы могли читать.

Некоторые британские измерители содержат цифры, которые легко понять. Все, что вам нужно сделать, это записать их и преобразовать цифры кубических футов в кубические метры. Если ваш имперский газовый счетчик использует циферблаты, процесс немного сложнее.

Ваш имперский счетчик газа поворачивается, когда газ проходит по трубам в вашем доме.Таким образом коммунальное предприятие определяет, сколько газа вы использовали в конкретный момент времени.

Вы читаете имперский метр слева направо. Не беспокойтесь о двух циферблатах вверху или внизу счетчика, поскольку они не имеют никакого отношения к пониманию вашего счета за газ.

Каждый циферблат вращается в противоположную сторону от соседнего. Если первая шкала вращается по часовой стрелке, вторая шкала вращается против часовой стрелки и так далее.

Каждый раз, когда циферблат слева совершает полный оборот, циферблат справа переходит к следующей цифре.Если стрелка находится между двумя числами, всегда считывайте меньшее из двух, если оно не находится между 0 и 9. Если стрелка находится между этими двумя числами, всегда считывайте 9.

Эти счетчики измеряют потребление газа в кубических футах. Для выставления счетов вы должны преобразовать эти кубические футы в кубические метры. Один кубический метр равен чуть более 35 кубическим футам (35,3147, если быть точным).

Метрический счетчик


Метрический метр в Австралии встречается гораздо чаще, чем имперский. Ими будут оборудованы новые дома, и большинство людей, использующих природный газ в качестве источника энергии, вероятно, будут читать метрические газовые счетчики.

Метрический счетчик отображает единицы измерения в «кубических метрах». Вы сможете отличить метрический метр от цифрового британского метра по символу м3 на нем.

Подобно имперскому счетчику, вы читаете метрический счетчик слева направо, включая любые нули, которые появляются в начале отсчета.

Узнайте о счете за газ

В счете за газ будет указано потребление энергии в мегаджоулях. Преобразование используемой энергии в мегаджоули требует соблюдения определенной цифры в вашем счете.Эта цифра меняется в зависимости от того, где вы живете, поэтому коэффициент конверсии не распространяется на всех.

Независимо от конверсии вы сможете увидеть, сколько энергии вы израсходовали за расчетный период, в своей выписке. Однако иногда это будет только приблизительная оценка, а не реальная вещь.

Если технический специалист не может безопасно добраться до вашего счетчика, он пришлет вам расчетный счет. Если на пути есть препятствия или если на пути есть собака, техник двинется дальше и пришлет вам оценку.

Проблема с оценками в том, что они не всегда верны. Вы можете в конечном итоге заплатить больше, чем ожидали, в свой следующий счет, потому что оценка была слишком заниженной.

Самостоятельное считывание показаний счетчика — один из способов убедиться, что коммунальная компания не взимает с вас завышенную сумму по вашему счету.

Чтобы получить точное ежедневное и ежемесячное использование, запишите число на глюкометре в начале дня, недели или месяца, а затем снова в конце периода тестирования.

Если в вашем счете есть какие-либо расхождения, позвоните поставщику коммунальных услуг и попросите их еще раз проверить ваш счетчик.

Экономьте деньги, научившись считывать показания счетчика

Считывание показаний газового счетчика не так сложно, как кажется, и очень важно, если вы не хотите платить слишком много за газ.

Происходят несчастные случаи, и ваш поставщик газа может неправильно считать показания счетчика и выставить вам слишком большую сумму по счету. Если вы отслеживаете потребление газа, вы можете оспорить цифру и попросить компанию отменить плату.

Еще один способ сэкономить на счете за газ — это сравнить планы, чтобы увидеть, есть ли для вас более выгодное предложение.Воспользуйтесь нашей бесплатной службой сравнения здесь и посмотрите, сможете ли вы значительно сэкономить.


4 типа расходомеров природного газа для измерения расхода газа

Типы расходомеров природного газа

Существует четыре типа расходомеров природного газа, которые часто используются для измерения расхода. Это массовые расходомеры, измерители скорости потока, измерители перепада давления и частичного разряда.

Что такое расходомер?

Расходомер — это точный прибор, который измеряет расход газа или (расход жидкости) в трубе.Хотя существует четыре основных типа расходомеров для измерения расхода, вот три характеристики для определения расхода:

  1. Счетчики прямого вытеснения собирают фиксированного объема жидкости, затем выпускают и повторно заполняют газ или жидкость. Затем подсчитайте, сколько раз заполняется емкость, чтобы определить расход.
  2. При измерении расхода жидкости в известной области можно определить расход.
  3. Другие методы зависят от сил текущего потока, поскольку он преодолевает известное сужение и косвенно вычисляет поток.

Есть ли на рынке массовый расходомер?

Flowmeter Styles

Thermal Массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента.

1. Массовый расход

Массовые расходомеры определяют массовый расход, проходящий через расходомер. Здесь заслуживают упоминания два типа:

Расходомеры Кориолиса обеспечивают прямое измерение массового расхода на основе отклоняющей силы жидкости, движущейся через вибрирующую трубку. Эти измерители обладают высокой точностью, широким диапазоном изменения и не зависят от свойств жидкости.Они также очень дороги в приобретении и установке и не подходят для труб большего диаметра.

Тепловые массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента. Измерение производится в массовом расходе, дополнительная коррекция давления и температуры не требуется. Они также обеспечивают отличную точность и повторяемость и просты в установке.

2. Скорость

В измерителе скорости скорость среды, проходящей через измеритель, определяет измерение.

Турбина расходомеры измеряют объемный расход на основе жидкости, протекающей мимо свободно вращающегося ротора, каждый оборот соответствует определенному объему газа или жидкости. Измерители имеют высокий диапазон изменения и точность. К сожалению, из-за движущихся частей счетчика в газовых приложениях его использование ограничивается только чистыми сухими газами, и требуется компенсация давления и температуры.

Ультразвуковой расходомер времени прохождения

Ультразвуковые расходомеры измеряют разницу во времени прохождения импульсов от нижнего датчика к датчику выше по потоку по сравнению с датчиком выше по потоку обратно к датчику ниже по потоку.Этот тип измерителя чрезвычайно точен, но очень дорог, и требуются измерения давления и температуры.

Расходомер газа vortex имеет отводную планку (препятствие) на пути потока, заставляющую жидкость обтекать отводную штангу и создавая вихри на задней стороне штанги. Частота генерации вихрей зависит от скорости газа. Скорость жидкости определяется на основе принципа, известного как эффект Кармана. Частота образования вихрей не зависит от состава жидкости.Счетчик требует компенсации температуры и давления и требует минимального расхода для образования вихрей.

3. Измерители перепада давления

Диафрагма

Расходомеры перепада давления рассчитывают расход, измеряя перепад давления на препятствии, вставленном в путь потока. Обычными типами элементов потока являются диафрагмы, сопла, трубки Вентури и усредняющая трубка Пито.

Диафрагма p late — это измеритель перепада давления, часто используемый для измерения природного газа.Он измеряет объемный расход , а не массовый расход. К ограничениям этого расходомера относятся пониженная чувствительность к низкому расходу, ограниченный диапазон изменения и падение давления, что влияет на эксплуатационные расходы. Кроме того, поскольку это объемный расходомер, для достижения массового расхода требуется корректировка температуры и давления.

Усредняющая трубка Пито — это устройство измерения расхода при перепаде давления, обычно используемое для измерения воздуха для горения. Устройство имеет ограничения при измерении расхода газа, особенно низкая чувствительность к расходу и диапазон изменения. Эта мера зависит от достижения скоростного давления, и если сила тока слишком мала, пользователь может не получить адекватные сигналы.

Нужна помощь? Напишите нам здесь.

4. Расходомер газа прямого вытеснения

Старый диафрагменный расходомер

Объемный расходомер требует жидкости для механического вытеснения компонентов и измерения объемного расхода при рабочей температуре и давлении. Хотя они обладают достаточной точностью, для достижения массового расхода необходима компенсация давления и температуры, а поскольку они имеют движущиеся части, пользователь должен учитывать чистоту газа.Измеритель частичного разряда может называться расходомером частичного разряда или объемным расходомером. Примером измерителя частичного разряда является диафрагменный измеритель .

Почему важно измерение массового расхода?


Смотрите другие наши видео на YouTube.

Изображение marian anbu juwan с сайта Pixabay.

Типы расходомеров природного газа

В этой статье, посвященной типам расходомеров природного газа, я обсуждаю газотурбинный счетчик, который может измерять природный газ в промышленных и коммерческих приложениях для выставления счетов.

В части V моей серии статей о типах расходомеров природного газа я обсуждаю газотурбинный счетчик, используемый в промышленных и коммерческих приложениях для выставления счетов.

Газотурбинный расходомер

Турбинный расходомер считается одной из основных традиционных технологий расходомеров, как расходомеры дифференциального давления и счетчики прямого вытеснения. Они по-прежнему являются излюбленным устройством, используемым для измерения расхода газа, особенно для чистого, среднего и высокого устойчивого потока жидкостей с низкой вязкостью. Турбинный расходомер измеряет объемный расход на основе жидкости, протекающей мимо свободно вращающегося ротора, причем каждый оборот соответствует определенному объему жидкости.Турбинные счетчики используются для измерения расхода жидкостей, а также природного газа.

Есть ли на рынке тепловые массовые расходомеры?

Преимущества

Турбинный расходомер имеет определенные преимущества по стоимости по сравнению с другими вариантами измерения расхода природного газа, особенно с теми, которые не хотят вкладывать средства в новые технологии. Они также значительно дешевле, особенно для труб большого диаметра, чем ультразвуковой и кориолисовый расходомеры. Есть дополнительные преимущества по стоимости по сравнению с измерителями DP, особенно в приложениях, где однотурбинный счетчик может заменить несколько счетчиков DP.

Измерители имеют высокий диапазон изменения и точность при среднем и высоком расходе и средний диапазон изменения при высоком давлении. Также доступен электронный выход. Кроме того, этот сумматор естественного потока получил широкое признание в отрасли.

Ограничения

Конечно, турбинный счетчик имеет движущиеся части, что всегда является ограничением, и пользователю необходимо учитывать чистоту газа. Некоторые производители турбинных расходомеров улучшили внутренние компоненты, чтобы свести к минимуму эти проблемы, но наличие движущихся частей по-прежнему является недостатком.Другие улучшения, внесенные производителями, включают снижение падения давления, двунаправленный поток и самосмазку.

Для счетчика требуется начальная лабораторная калибровка расхода и относительно высокая потеря давления. Также существует вероятность повреждения из-за превышения скорости счетчика.

Производители турбинных счетчиков

Некоторыми производителями газовых турбинных счетчиков являются Honeywell Elster (American Meter), Emerson Process Management (Daniel), FMC Technologies (INVALCO) и (Dresser).

Измерение расхода природного газа

Мы являемся Sage Metering. Мы производим тепловые массовые расходомеры, которые измеряют и контролируют массовый расход газа. Если вас интересует другой стиль измерителя, могу ли я предложить вам узнать больше о преимуществах теплового измерения массового расхода? В противном случае, вот другие ссылки на статьи, описывающие преимущества и ограничения каждой технологии:

Газовый счетчик | измерительное устройство

Счетчик газа , устройство для измерения количества или скорости потока газа.Типы газовых счетчиков (по принципу действия) включают вытеснительные, скоростные, напорные, тепловые, акустические и индикаторные.

Примером вытеснительного принципа является сильфонно-диафрагменный счетчик газа (показан на схеме). Этот тип широко используется в коммерческих и бытовых газовых сетях для измерения количества газа, доставляемого пользователю. Сильфонные газовые счетчики измеряют количество газа, проходящего через них, путем заполнения и опорожнения в регулярной последовательности одной или нескольких внутренних камер известной емкости.Подсчет времени наполнения и опорожнения каждой камеры дает объем доставленного газа.

В скоростных счетчиках газа поток газа перемещает лопасти рабочего колеса на роторе. Вращение ротора осуществляется циферблатным механизмом, который регистрирует объем подаваемого газа. В вихревом измерителе скорости ротор установлен в смещенной камере на коротком участке подающего трубопровода. В эту камеру подается только часть общего потока газа, и измерения общего количества основаны на зарегистрированном движении ротора.Счетчики газа скорости также включают счетчики типа анемометра, в которых вращающиеся чашки или лопасти либо приводят в действие небольшой генератор, либо приводят в действие ряд регистров регистрации.

Напольные счетчики газа измеряют количество газа в единицу времени. Измерение основано на преднамеренно созданном падении давления или напоре между двумя соседними точками в трубке измерителя. Этот перепад давления можно преобразовать в расход. Устройства, используемые для получения напора включают диафрагмы, трубки Вентури, расход сопло и трубку Пита.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В счетчиках газа теплового типа нагреватель (например, электронагревательная спираль) помещается в поток газа, а термометры устанавливаются на его стороне входа и выхода. Расход газа измеряется в зависимости от повышения температуры потока газа или количества электроэнергии, необходимой для поддержания постоянной температуры нагревателя.

Акустические счетчики газа измеряют скорость потока газа, сравнивая сдвиги частот двух изначально идентичных сигналов (один посылается вверх по потоку, другой вниз по потоку) после их отражения.

Измеритель газа индикаторного типа измеряет скорость потока, рассчитывая время прохождения введенного радиоактивного материала между двумя фиксированными детекторами.

ВСЕ О ГАЗОМЕТРАХ

Счетчик бензола, Счетчик бензола, Счетчик массы газа бензола, Счетчик газа бензола

Что мы можем измерить?
Воздух и большинство других неконденсирующихся газов, включая коррозионные и взрывоопасные газы. Конструкция из нержавеющей стали и отсутствие движущихся частей делают его идеальным для тяжелых промышленных условий.Обычно используется для отвода воздуха, дымового газа и газа для варочного котла. Свяжитесь с нами по поводу любого вашего приложения.

Наши вставные датчики потока имеют вал с двумя наконечниками из нержавеющей стали. В одном наконечнике находится термометр сопротивления с подогревом, а на другом — термометр сопротивления без подогрева. Разница температур между двумя RTD обеспечивает сигнал первичного расхода: при высоких расходах разница ниже, поскольку поток отводит больше тепла, а при низких расходах разница выше, поскольку поток отводит меньше тепла. Ничего не касается газа, кроме металлического зонда. Подробнее о методе работы (PDF) (Пожалуйста, запросите этот специальный каталог

Как мне получить расходомер для воздуховодов?

Отправьте запрос сегодня, чтобы отправить нам данные заявки на рассмотрение, или посетите нашу страницу контактов для получения информации по телефону, факсу и электронной почте.

Технические характеристики датчика вставляемого зонда:


9027 902 902 276 и 400, сантехнический фитинг

Стандарт Опции



Сервис Воздуховод и трубы
6
Пределы скорости потока 5-25000 SFPM
(0.025-127 м / сек.)
Проконсультируйтесь с заводом-изготовителем
Диапазон изменения 10: 1 200: 1
Присоединение к процессу 1 ”MNPT Фланец, горячая врезка
Макс. Температура 175ºF (80ºC) До 260ºC (500ºF)
Макс. Давление Зависит от фитинга 4000 фунтов на кв. Дюйм
Местоположение Общего назначения Опасно
(CL I, Div.1, Grp BCD)
Размеры труб Трубы диаметром 1 дюйм и больше Обратитесь на завод-изготовитель
Точность (с электроникой) До +/- 1% от показаний
Повторяемость +/- 0,5%

Типы наших газовых счетчиков:

Мембранные счетчики газа: Мембранные счетчики газа используются в большинстве жилых и небольших коммерческих объектов, мембранные счетчики газа и диафрагменные газовые счетчики измеряет даже очень небольшой расход газа и является одним из самых популярных измерителей. Практически непрерывный поток газа направляется внутренними газовыми клапанами, которые заполняют и удаляют газ. Эта передовая технология диафрагменного газового счетчика означает, что вы можете рассчитывать на точность газового счетчика в течение долгого времени.


Ротационный расходомер газа:
Роторный расходомер газа — это высокоточное оборудование, ротационные газовые счетчики и ротационный расходомер газа — более точный прибор, который работает с более высоким давлением, чем диафрагма метры и часто несколько других типов газовых счетчиков.Эти счетчики прямого вытеснения предназначены для измерения газа, для коммерческого учета или технических измерений. Эти счетчики газа обычно используются в приложениях для коммерческого учета.


Турбинные счетчики газа: —
Турбинные счетчики газа делают вывод об объеме газа, определяя скорость газа, проходящего через счетчик. Поскольку объем газа определяется потоком, важно, чтобы условия потока были хорошими. Небольшая внутренняя турбина измеряет скорость газа, которая механически передается на механический или электронный счетчик.Эти счетчики не препятствуют потоку газа, но ограничены при измерении более низких расходов.

Счетчики газа с предоплатой: —
Счетчики газа с предоплатой Обычно устанавливаются в домах и других домашних условиях, счетчик предоплаты помогает вам управлять потреблением энергии. А без больших неожиданных счетов вы можете лучше контролировать свои счета за электроэнергию с помощью такого диафрагменного газового счетчика. Наши счетчики для предоплаты газа имеют цифровые или аналоговые дисплеи, которые упрощают считывание показаний счетчика газа.Выберите из множества монетоприемников или счетчиков газовых карт, чтобы внимательно следить за потреблением энергии.

Руководство для потребителей по счетчикам энергии | Ofgem

перейти к содержанию
  • Твиттер
  • LinkedIn
  • Facebook
  • Подписаться

Поиск

  • О нас
    • Кто мы
      • Управление рынков газа и электроэнергии
        • Члены GEMA
      • Наша структура
        • Директора
    • Наши приоритеты и цели
      • Наш подход к положению
      • Работа для потребителей
      • Повышение эффективности затрат
      • Содействие надежности поставок
      • Содействие развитию
      • Реализация государственных программ
    • Как мы взаимодействуем
      • Взаимодействие с потребителями
        • За пределами страны: большая группа пользователей
        • Не для внутреннего пользования: группа малых и средних пользователей
      • Работа по вопросам окружающей среды и устойчивого развития
        • Консультативная группа по устойчивому развитию
      • Взаимодействие с промышленностью
        • Независимые поставщики энергии
      • Взаимодействие с другими регулирующими органами
        • Объединенная группа регулирующих органов
      • Антимонопольное право
      • Связи с инвесторами
      • Связи с правительством и парламентами
        • Информационные бюллетени по внешним связям
        • Академическая панель Офгема
      • Связь инноваций
      • Форумы, семинары и рабочие группы — полный список
      • Взаимодействие с исследовательскими учреждениями по общим исследовательским интересам
    • Корпоративная политика, планирование и отчетность
      • Годовой отчет и финансовая отчетность
      • Корпоративная стратегия и планирование
      • Равенство и разнообразие
      • Управление записями (информацией)
    • Прозрачность
      • Организация аудита
      • Расходы и расходы
        • Расходы на руководителей, неисполнительных директоров и старшего руководства
        • Платежи поставщикам на сумму более 25 000 фунтов стерлингов
        • Информация об управлении персоналом
      • Свобода информации
      • Запросы на доступ к темам
      • Сообщение о нарушениях
      • Жалобы на Ofgem
    • Ofgem и Европа
      • Европейские регулирующие органы
      • Links — европейские организации, с которыми мы работаем
      • Brexit и переходный период
    • Ofgem, данные и кибербезопасность
    • Библиотека публикаций: Корпоративная информация
  • Потребители
    • Справочник по бытовому газу и электричеству
      • Разберитесь с вашими счетами за газ и электричество
        • Объяснение кредита на электроэнергию
      • Пожаловаться на счет за газ или электроэнергию или счет поставщика
      • Умные счетчики, счетчики предоплаты и прочие
        • Смарт счетчики: ваши права
        • Производство и учет на месте
      • Как сменить поставщика энергии и совершить покупку по более выгодной цене
        • Аккредитованные Ofgem сайты сравнения цен
        • Как сменить поставщика энергии, если у вас есть долги
        • Как сменить поставщика энергии, если вы арендатор
        • Компенсация при неисправности переключателя энергии
        • Как работать с продавцами энергии
          • Защититься от мошенничества
      • Сэкономьте на счетах за газ и электричество
      • К кому обращаться, если трудно оплачивать счета за электроэнергию
        • Счет за электроэнергию: ваши права
        • Правила отключения электроэнергии и предоплаты счетчика
      • Дополнительная помощь от энергетических служб
        • Регистр приоритетных услуг
        • Схемы поддержки отопления дома и советы
        • Схемы поддержки и консультации по энергосбережению
        • Отключение электроэнергии: помощь и компенсация в соответствии с гарантированными стандартами
        • Система безопасности Ofgem: если ваш поставщик энергии прекратит работу
      • Подключение и переезд
        • Получить или изменить подключение к газу или электричеству
        • Кто мой поставщик газа или электроэнергии?
        • Кто у меня оператор распределительной сети газа или электроэнергии?
      • Объяснение ключевых терминов и проблем
    • Справочник по газу и электроэнергии для предприятий
      • Понимание энергетических контрактов для предприятий
      • Переключитесь на поставщика энергии и сделайте покупки по более выгодной цене
      • Пожаловаться на счет за электроэнергию или на поставщика
      • Производство возобновляемой энергии
      • Система безопасности Ofgem: если ваш поставщик энергии прекратит работу
      • Видео, информационные бюллетени и обновления
      • Объяснение ключевых терминов и проблем
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
