Содержание:

Особой популярностью у владельцев квартир и частных домов пользуются двухуровневые потолки из гипсокартона с подсветкой, установленной по периметру. Благодаря применению этой оригинальной детали в оформлении помещения восприятие интерьера в нем меняется в лучшую сторону. Окружающее пространство кажется более уютным и комфортным.

Сразу же следует отметить, что с такой работой как возведение многоуровневого потолка из гипсокартона с подсветкой, может справиться не каждый домашний умелец. Но, если набраться терпения и приложить усилия, получиться построить потолочную конструкцию, обрамленную светодиодной лентой. Такая подсветка бывает белой или цветной.

Белый световой поток оказывает благотворное воздействие на зрение людей, поскольку от него не устают глаза. С его помощью можно акцентировать внимание на определенных зонах или предметах обстановки в комнате, в результате чего получается нестандартное оформление интерьера.

Преимущества двухъярусных потолочных систем

Установка своими руками двухуровневых потолков с подсветкой позволяет получить несколько важных преимуществ:

1. В процессе проведения ремонта квартиры в старых домах такие потолочные конструкции помогают скрыть имеющиеся на плитах перекрытия неровности и прочие недостатки.
2. Светодиодная подсветка изменяет внешний вид помещения, делая его оригинальным, при желании с помощью освещения в нем выполняют функциональное зонирование.
3. Если делать потолочную систему самостоятельно без помощи бригады мастеров, сумму расходов удастся сократить примерно на треть.

Монтаж двухуровневого потолка с подсветкой состоит из трех этапов:

1. Строительство каркаса.
2. Разводка электрических проводов.
3. Обшивка конструкции гипсокартоном.

Необходимые инструменты

Перед началом работ по обустройству потолка в два уровня с подсветкой

следует составить список всех требуемых инструментов и подготовить их:

• строительные уровни – лазерный и обычный;
• карандаш;
• рулетка;
• угольник;
• перфоратор с ударной функцией;
• нож;
• ножницы для работ с металлом;
• ножовки;
• молоток и трассер;
• рубанок;
• шуруповерт.

Также необходимо приобрести листы гипсокартона и крепежные детали. Материал следует покупать с запасом около 10%.

Для получения качественного результата специалисты рекомендуют использовать предварительно составленный чертеж потолка из гипсокартона с подсветкой с указанием всех требуемых размеров.

Монтаж каркаса двухуровневого потолка

Сначала при помощи уровня, предпочтительно пользоваться лазерным инструментом, выполняют разметку установки будущей каркасной системы. Затем определяются с желаемой высотой потолка, а точнее с расстоянием между двумя ярусами потолка.

Чаще всего эта величина составляет 20 сантиметров, поскольку в двухуровневых потолках с подсветкой нужно иметь достаточно внутреннего пространства для монтажа светильников. Иначе в случае появления необходимости заменить лампы или отремонтировать систему освещения нехватка места способна доставить немало проблем.

Преимуществом подвесных конструкций является то, что не нужно удалять с поверхности потолка и стен остатки старой штукатурки. Такую работу делают при наличии серьезных недостатков, для устранения которых требуется выравнивание основания.

Несущим каркасом для двойного потолка из гипсокартона с подсветкой будет конструкция, собранная из оцинкованной стали, для ее изготовления нужны следующие элементы:

• направляющий профиль – 27,5 или 30 сантиметров;
• профиль потолочный — 27,5 либо 30 сантиметров;
• прямые подвесы;
• набор анкеров с шурупами 6/50;
• саморезы — 3,5х11 либо 4,2х16 миллиметров.

Профиля нарезают ножницами, после чего в дальнейшем их устанавливают на места в соответствии с ранее нанесенной разметкой. Для фиксации профилей задействуют дюбели. Их забивают молотком в предварительно подготовленные при помощи перфоратора отверстия. Для окончательного крепления каждый дюбель следует докрутить шуруповертом.

Потолочный профиль нарезают на куски, имеющие длину на 5 сантиметров короче, чем предполагаемая высота конструкции. Концы отрезков нужно подогнуть, чтобы в процессе монтажа они не являлись помехой. К двум концам направляющего профиля прикрепляют кусочки потолочного.

Дальше от нижнего направляющего профиля отрезают кусок аналогичной длины, что и верхний элемент. Затем данный отрезок разворачивают тыльной стороной и прорезают пазы, а потом нижний профиль прикручивают к нижнему участку потолочного элемента на концах.

В завершении процесса монтируют остальные куски потолочных профилей. Данная последовательность сборки позволяет быстро завершить строительство каркаса.

Установка осветительных приборов для подсветки потолка

Когда сборка каркаса завершена, приступают к разметке тех мест, где будут располагаться светильники. Затем начинают установку профилей, предназначенных для крепления гипсокартонных листов, чтобы завершить строительство двухуровневого потолка с подсветкой своими руками.

Профили нарезают таким образом, чтобы их длина 5 миллиметров не доставала до ширины каркаса. Острые концы загибают, а сами профили крепят на основе потолочной конструкции так, чтобы не были перекрыты предполагаемые места монтажа светильников. Их не следует располагать близко к данным зонам.

Далее намечают места нахождения подвесов, которые используют, чтобы удержать отрезки профилей. Каждый подвес может выдержать вес, не превышающий 40 килограммов – с учетом этого определяют требуемое количество этих элементов на каждом из участков. Расстояние между ними должно составлять до 1 метра. Монтаж профилей считается завершенным после закрепления подвесов, для чего задействуют саморезы.

Когда система освещения для двухъярусного потолка из гипсокартона с подсветкой не предполагает использования дополнительного оборудования, внутри конструкции можно разместить все нужные элементы проводки.

На данном этапе светильники устанавливать не требуется.

Кабель выводят к розеткам или монтажной коробке. С целью обеспечения дальнейшей эксплуатации, провода желательно поместить в кабель – каналы. Их не следует размещать близко к металлическим деталям каркаса.

Обшивка основы потолочной конструкции гипсокартоном

Теперь, чтобы оформить двухъярусные потолки из гипсокартона с подсветкой, приступают к нарезке облицовочного материала. Если предполагается обустройство внешних бортиков для монтажа скрытой подсветки, листы раскраивают с припусками от 8 до 12 сантиметров. Концы ГКЛ ошкуривают, а также снимают фаску под углом в 22 градуса так, чтобы она занимала 2/3 листа.

Закрепляют отрезки к профилям саморезами через гипсокартон с промежутком, равным минимум 15 сантиметров. После установки обшивки приступают к заделке швов, для чего подготавливают раствор шпатлевки и заполняют им стыки между листами.

Сверху помещают бумажную ленту и покрывают ее слоем шпатлевки. Когда она высохнет, поверхность шлифуют и грунтуют. Эту процедуру выполняют дважды. Затем приступают к отделке поверхности двух уровненных потолков из гипсокартона с подсветкой. В завершение монтируют осветительные приборы.

как сделать двойной потолок из гипсокартона, монтаж своими руками

Сложные многоуровневые потолки из гипсокартона считаются одним из главных элементов современного жилищного интерьера.

Большое разнообразие геометрических форм, способов подсветки, богатство цветовой гаммы — все это делает потолочные конструкции очень привлекательными, а дизайнерские решения — свежими и оригинальными.

Самостоятельно монтировать двухуровневые потолки непросто, но точное следование рекомендациям и аккуратность в работе позволяют людям без особого опыта неплохо справляться с этой задачей.

Коротко расскажем о некоторых нюансах устройства двухуровневого потолка и дадим практические советы для тех, кто собирается делать это собственными руками (смотрите еще: потолки в частном доме).

Подготовка поверхности потолка

До начала основных работ необходимо сделать следующее:

• Максимально освободите комнату, убрав из нее мебель и другие предметы, ненужные в ходе ведения работ, обеспечьте свободный доступ во все части помещения. Если это невозможно, закройте вещи пленкой или бумагой от пыли и грязи.
• Поверхность очистите от пыли, грязи и старого покрытия. Если обои прочно приклеены, можно не срывать их. Поверхность должна быть ровной, без разрушенных участков.
• Сделайте точный расчет необходимых материалов по разработанной схеме двухуровневого потолка.
• Разработайте схему электрической проводки, чтобы с началом работ иметь четкое представление об электрообеспечении потолочной конструкции.

Расчет и схема конструкции

Вы должны точно представлять внешний вид будущей конструкции и схему освещения. Составление дизайн-проекта двухуровневого потолка — непростая задача для человека без навыков, поэтому для ее решения рекомендуем обратиться к профессионалу.

Когда появится дизайн-проект, можно приступать к расчету самой конструкции и материалов для монтажа.

Порядок расчета:

• Измерив длину и ширину помещения, определяем его периметр. Периметр помещения — это длина направляющего профиля UD. Учитывая второй уровень потолка, количество необходимого направляющего профиля следует увеличить вдвое.

[stextbox id=’alert’]Важно! Если длины противоположных сторон комнаты неодинаковые, для расчета нужной длины профиля выбираем большее значение.[/stextbox]

• Профиль каркаса CD рассчитываем, исходя из ширины помещения и шага его монтажа, равного 600 мм. Длину помещения нужно разделить на 0,6 и полученное значение округлить до целого числа. Оно будет равно количеству планок каркасного профиля, имеющего длину, равную ширине комнаты.

[stextbox id=’info’]Обратите внимание! Шаг профиля 600 мм выбран из необходимости точного попадания края листа на середину профиля (выпускаемые листы имеют ширину 600 и 1200 мм).[/stextbox]

• Количество прямых подвесов рассчитывается исходя из количества планок профиля каркаса. Принимаемый шаг крепления подвесов — 600 мм, но учитываем, что первые от стены подвесы крепятся на расстоянии 300 мм.
• Далее нужно рассчитать перемычки между профилями каркаса и соединители («крабы»). При расчете крабов шаг принимаем 600-650 мм. Отступ от стен крабов и перемычек зависит от размеров второго уровня.
• Расчет второго уровня потолка делаем по тем же правилам. При высоте конструкции до 120 мм можно использовать прямые подвесы.
• Стойки из профиля CD нужны для придания прочности каркасу. Их количество такое же, как количество перемычек для второго уровня, Размер их зависит от конструкции.
• Остается рассчитать количество ГКЛ. Листы имеют размер 600х25000 мм или 1200х2500 мм. Площадь каждого из уровней делим на площадь листа и поучаем нужное количество листов. Рекомендуемая толщина листа 9,5 мм — это наиболее оптимальное соотношение веса материала и его прочности.

Дизайн-проект должен включать план размещения всех светильников. Располагая такими данными, можно подсчитать общую мощность и длину проводов. После этого можно приобрести светильники, провод и гофру под провод.



Крепеж

Для крепления профилей, а также для монтажа каркаса и обшивки ГКЛ необходимо приобрести:

• Дюбеля и саморезы 6х40 и 6х60 мм.
• Для соединения подвесов или крабов и профиля нужен шуруп LN 9, LN 11.
• Для крепления ГКЛ приобрести саморезы MN 25 и MN 30.

[stextbox id=’warning’]Справка. Краб крепится на четырех шурупах, подвес к профилю на двух шурупах. [/stextbox]

Материалы и инструменты

Для монтажа необходимы следующие материалы:

• Лист гипсокартонный т. 9,5 мм, размер 600х2500мм или 1200х2500 мм.
• Направляющий профиль (UD).
• Основной (несущий) профиль (CD).
• Соединители одноуровневые «крабы».
• Соединители продольные.
• Универсальные прямые подвесы.
• Саморезы для крепления профиля и ГКЛ.
• Дюбели для крепления направляющих.
• Грунтовка и шпаклевка гипсовая.
• Армирующая сетка серпянка.

Также понадобятся три группы инструментов.

1. Для измерений и устройства разметки:

• Уровень лазерный или водяной.
• Строительный уровень.
• Рулетка, карандаш.
• Линейка длинная, угольник строительный.
• Шнур для разметки.

2. Для монтажа:

• Пила по гипсокартону.
• Ножницы для резки металла.
• Нож строительный.
• Перфоратор.
• Электролобзик.
• Шуруповерт.
• Игольчатый валик.

3. Для отделочных работ:

• Дрель-миксер с насадкой.
• Набор шпателей.
• Кисти и валик для окраски.
• Сетка для шлифования, наждачная бумага.

Как сделать двухъярусный потолок из гипсокартона

Существует два варианта устройства:

1. Монтаж первого уровня с обшивкой ГКЛ и затем монтаж второго уровня. В этом случае в конструкции первого уровня можно выполнить тепло- и звукоизоляцию.
2. Монтаж конструкции каркаса обоих уровней и только после этого обшивка гипсокартонном. В этом случае можно сэкономить, потратив меньшее количество ГКЛ.

Рассмотрим подробнее первый вариант.

Монтаж первого уровня 2 уровневого потолка

Начинать нужно с разметки:

1. На стены нанести горизонтальную линию, на уровне которой будет находиться первый уровень. Провести ее по периметру всего помещения. По линии закрепить направляющие профили каркаса.
2. Разметку промежуточного профиля каркаса делать с шагом 600 мм между рейками профиля. В ходе монтажа к потолку их следует крепить с помощью подвесов. Затем с аналогичным шагом и с помощью «крабов» крепятся поперечины.
3. Если в конструкции первого уровня предусмотрена подсветка, то монтаж проводов следует сделать до обшивки ГКЛ.
4. Обшивку каркаса гипсокартоном выполнять саморезами с шагом 15-25 см. Следует контролировать глубину погружения крепежа — верх головки самореза должен быть строго заподлицо поверхности ГКЛ.

[stextbox id=’alert’ defcaption=»true»]Не допускать нарушения целостности картона ГКЛ в ходе крепления. Если нет уверенности в качестве исполнения, рекомендуем предварительно насверлить крепежную разметку тонким сверлом.[/stextbox]

Когда обшивка каркаса будет завершена, монтаж первого уровня можно считать законченным.

Устройство второго уровня

Порядок проведения работ:

1. Перенести на потолок контуры второго уровня с плана дизайн-проекта. Чтобы получилась нужная форма, можно сделать из картона модель в натуральную величину, прикрепить ее на потолок кнопками и обвести карандашом.
2. Криволинейный каркас следует делать, надрезая предварительно профиль ножницами по металлу. После этого следует формировать нужную кривизну и крепить по размеченным линиям.
3. К стене прикрепить направляющий профиль и жестко связать его промежуточными профилями с элементами конструкции второго уровня. По каркасу провести необходимую для подсветки второго уровня проводку.

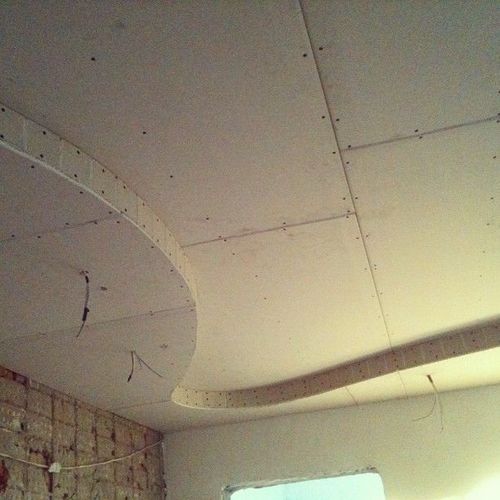

4. После окончания формирования конструкции каркаса второго уровня зашить его ГКЛ. Сделать разметку и вырезать отверстия для светильников.
5. Зашпаклевать швы и головки саморезов. Выровнять и тщательно зашлифовать поверхность.

Коротко о том, как согнуть гипсокартон для придания криволинейной поверхности отдельным деталям:

1. Отрезать полосу ГКЛ нужного размера.
2. С одной стороны пройти по поверхности игольчатым валиком. Другую сторону обильно смочить водой из пульверизатора.
3. Оставить примерно на 7 минут, после чего аккуратно согнуть и во влажном состоянии закрепить на каркас, где материал должен высохнуть окончательно.

[yvideo number=»5xOKb6nMLYU»]
[stextbox id=’warning’]Еще по теме: Устройство потолка из гипсокартона своими руками[/stextbox]

Отделка

Способов отделки конструкций из ГКЛ множество, приведем наиболее распространенные.

Покраска

Красят элементы из ГКЛ обычно водоэмульсионными красками. Перед окрашиванием поверхность следует тщательно отшлифовать, а затем покрыть грунтовкой. Красят в 2-3 слоя, причем каждый последующий наносят только после высыхания предыдущего.

Вначале кистью окрашивают труднодоступные места, углы и пр. Затем основную плоскость окрашивают валиком. Окрашивать следует движениями кисти или валика в определенном направлении. Следующий слой накладывают перпендикулярно предыдущему.

[stextbox id=’warning’]Еще по теме: Как правильно покрасить потолок?[/stextbox]

Оклеивание обоями

Обои для оклейки могут использоваться обычные или под покраску. Для оклеивания понадобится специальный клей и валик для нанесения клея и разглаживания. Клеить обои на потолке неудобно, поэтому без помощника не обойтись.

Отделка декоративной штукатуркой

Метод встречается нечасто, поскольку требует времени и опыта.Для отделки используется смесь штукатурки, которую можно наносить только на влагостойкий картон.

Штукатурку следует нанести шпателем на потолок, распределить тонким слом по поверхности, а затем валиком прокатать для разравнивания. Сушить декоративную штукатурку следует одни сутки.

Второй способ монтажа двойного потолка из ГКЛ

Другой способ монтажа предусматривает устройство каркаса всей двухуровневой конструкции. В этом случае порядок монтажа зависит от типа потолка. Можно начинать сразу с монтажа второго уровня, а уже потом приступать к первому.

Этот метод сложнее первого, но позволяет значительно экономить ГКЛ, поскольку выполняется полный монтаж каркаса двухуровневого профильного «скелета», который зашивается гипсокартонным листом по видимой поверхности двухуровневого потолка.
[yvideo number=»erYvaR8olkg»]

Дизайн двухуровневых потолков из гипсокартона

Дизайн двухуровневых потолков разнообразен. При помощи таких потолков можно сильно изменить внешний вид любого помещения, добавив в интерьер яркие оригинальные детали.

Существуют некоторые общие правила устройства таких потолков, которых необходимо придерживаться.

Смотрите некоторые из них:

• Двухуровневые потолки можно устраивать в помещениях высотой не ниже 2,5 м.
• Круглые формы потолков визуально подчеркивают центральную часть помещения, прямоугольные расширяют комнату.
• Классический тип потолка в двух уровнях идеально смотрится в светлых тонах и правильных геометрических формах.
• Нельзя допускать разницы в стиле потолка и остальной части комнаты.
• В спальные комнаты подойдут легкие конструкции потолков с плавными формами, окрашенные в пастельные тона. Свет должен быть мягким, с эффектами мерцания или узорами.
• Над кроватями не следует вешать крупные люстры — это не только может быть опасным, это еще и некрасиво.
• Конструкции потолков в детской должны быть легкими и небольшого размера — дети часто массивные детали воспринимают, как угрозу.
• В прихожих и коридорах неплохо смотрятся одноцветные потолки, подсвеченные по периметру.

Освещение

Используются преимущественно светодиодные источники света. Выбор цветов позволяет подчеркнуть оригинальность формы потолка.

Для подсветки применяют светодиоды на 12В или на 24В. Неоновые светильники имеют напряжение 100В, а шаг установки их равен 5 метрам.

[stextbox id=’warning’]Смотрите: Монтаж потолка из ГКЛ с подсветкой[/stextbox]

Стили двухуровневых потолков

Здесь все зависит от фантазии и предпочтений хозяина жилья. Разнообразие поражает, практикуются самые разные стили оформления:

• классический;
• викторианский.
• античный;
• хай-тек;
• прованс и т.д.

Использование сводов, лепнины, арок, подходящих по стилю светильников позволяет подчеркнуть изящество выбранного стиля.

[yvideo number=»7d9RGyuC8X4″]

В ходе самостоятельного монтажа не торопитесь: каждый этап работ должен быть тщательно подготовлен и обдуман. Особое внимание уделяйте надежности конструкции каркаса, а также финишной отделке потолка.

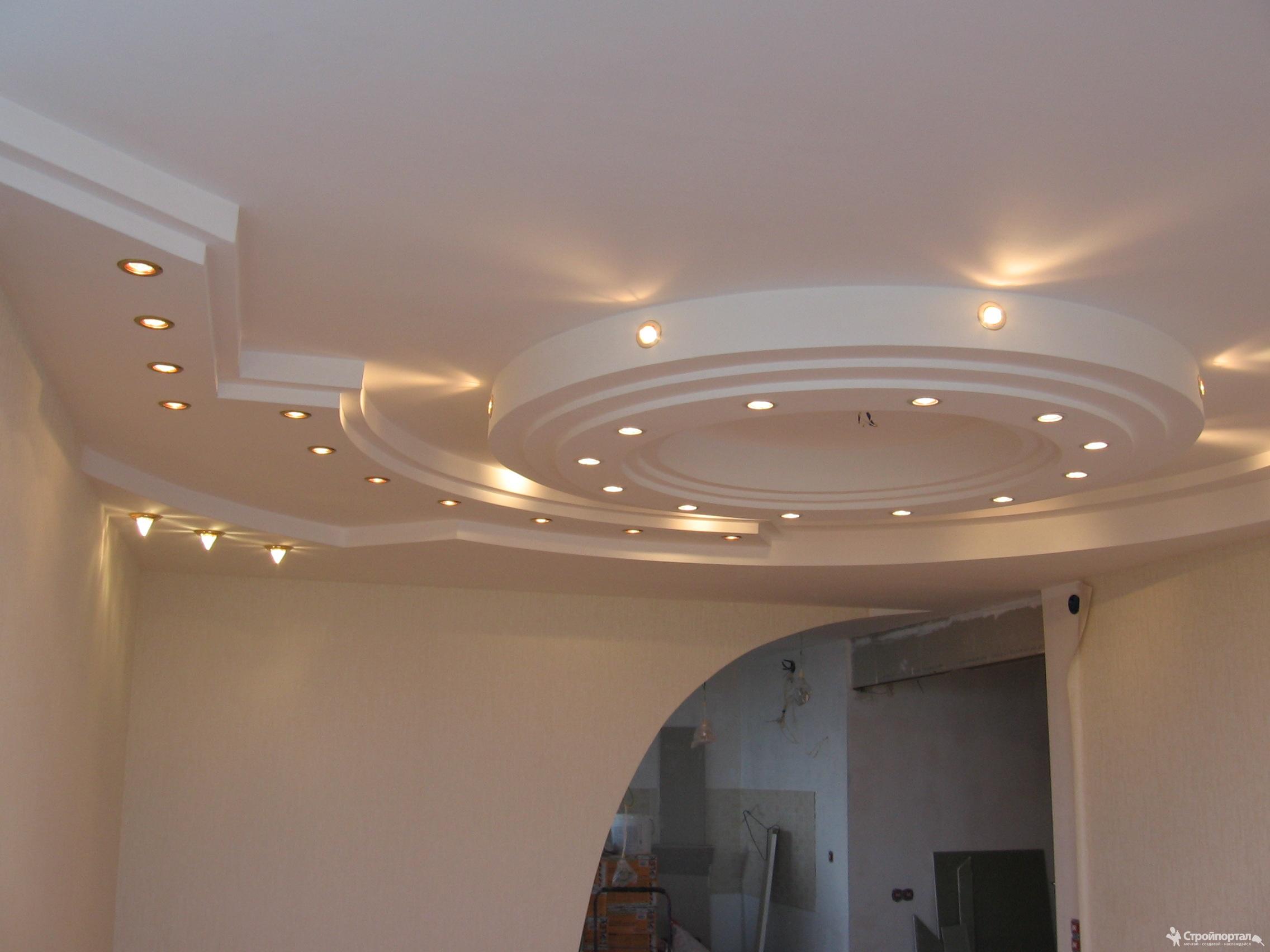

Двухуровневый потолок из гипсокартона своими руками с подсветкой: фото, видео

Из всех возможных вариантов ремонта идея сделать двухуровневый потолок из гипсокартона своими руками выглядит наиболее привлекательной. И это действительно так: конструкция получается достаточно простой, для того чтобы можно было не привлекать специалистов, и в то же время дизайн и оформление потолочного перекрытия получаются достаточно яркими и выразительными, особенно, если правильно устроить подсветку.

Дизайн потолочной поверхности обязательно согласую с общим интерьером помещения

Устройство двухуровневого потолка из гипсокартона с подсветкой

Казалось бы, использование потолочной облицовки, состоящей из двух ярусов, должно давать огромное пространство для фантазии, поиска новых по дизайну и стилю построений и форм. В целом так оно и есть, у профессиональных мастеров-облицовщиков и дизайнеров двухуровневый потолок из гипсокартона может принимать самые сложные и невероятно интересные формы.

Гипсокартонные конструкции в два уровня могут быть очень сложными по дизайну

Но это уровень профессионалов. На практике для тех, кто планирует впервые взяться за изготовление двухъярусного потолка из гипсокартона своими руками, да еще с обязательной подсветкой, все многообразие конструкций сводится к двум схемам:

• Обустройство второго яруса двухуровневого потолка в виде кессона или короба по периметру, с встроенной потаенной или открытой подсветкой;

• Обратный вариант. Второй ярус оформляется в виде подвесной части, расположенной в центре потолочного перекрытия.


  Вариант с декоративным элементом в центре

В обоих случаях первый ярус двухуровневого потолка выполняет функции фона или экрана, закрывающего черновую поверхность потолочного перекрытия. Гипсокартон первого яруса также служит отражающим экраном для встроенной ленточной подсветки.

Важно! Смысл изготовления потолочной облицовки в виде двухуровневой конструкции заключается в возможности использования специфического способа освещения потолка.

Без подсветки декоративная двухуровневая конструкция, висящая над головой, выглядит незаконченной. Поэтому, прежде чем выбирать проект или схему устройства потолка из гипсокартона, первым делом выполняют планировку подсветки.

Схемы двухуровневых потолков из гипсокартона с подсветкой: фото

Наиболее сложными для изготовления своими руками считаются проекты и схемы с центральным расположением нижнего яруса. Понятно, что благодаря правильно построенной системе подсветки такие конструкции смотрятся намного эффектнее и выразительнее.

Центральную деталь двухуровневого потолка можно комбинировать с боковыми кессонами

Иногда центр потолка выполняют скругленной формы, это придает конструкции более изящный вид, но сложность выполнения работ увеличивается на порядок.

Резные контуры и скругленные формы делают декор более эффектным, но и работы добавляется в несколько раз

Для первого опыта лучше выбирать простейшие конструкции с подсветкой и декоративными нишами, уложенными по периметру потолка. Такие схемы не потребуют специальных навыков планирования, но при правильном подборе дизайна могут выглядеть очень интересно и привлекательно.

Прямоугольные рамы – короба могут быть не менее эффектными

Усложнить схему можно, используя криволинейные переходы вместо прямых линий. Но для этого потребуется, как минимум, освоить своими руками технику сборки скругленных поверхностей из нарезного гипсокартона.

Как сделать двухуровневый потолок

Собрать простую одноуровневую облицовку из гипсокартона достаточно просто. Поверхность потолочного перекрытия зашивается несущим профилем из оцинковки или деревянной рейки, и можно крепить листы гипсокартона, выдерживая лишь единую плоскость облицовки.

Другое дело, когда требуется собрать двухуровневый вариант, крепить облицовку нижнего уровня непосредственно к уже уложенной облицовке из гипсокартона нельзя. Даже при использовании специальных дюбелей-бабочек гипсокартонный лист просто не выдержит вес каркаса и декоративной отделки. Поэтому приходится идти на хитрость.

Проекты гипсокартонных двухуровневых потолков

Для формирования двухъярусной облицовки применяют три схемы крепления каркаса нижнего уровня:

• С помощью закладного несущего профиля;
• С помощью общей вертикальной каркасной стенки-рамы.

В последнем случае первый уровень крепится не к стене, а к собранной вертикальной раме из профиля ПП60. В результате получается потолочная ниша, конструкционные элементы которой используются для сборки нижнего яруса двухуровневого потолка.

Проект в два уровня и общей несущей стенкой

Если нижний уровень изготавливается в виде криволинейной поверхности, то гораздо проще закрепить его на несущем профиле или на закладке, предварительно уложенной на черновой потолок под гипсокартон. Проект такого решения для двухуровневого потолка приведен ниже.

Проект с закладным профилем

Способы монтажа двухуровневого потолка из гипсокартона с подсветкой

Для формирования несущего каркаса первого уровня используются стандартные металлические профили ПН28х27 и ПП60х27. Первый ярус почти всегда крепится на ленточных подвесах с помощью саморезов. Прочность импровизированной металлической обрешетки из профиля настолько велика, что способна удержать вес до 40 кг. Поэтому, если нижняя часть двуярусного потолка относительно невелика, то ее можно крепить прямо к верхнему профилю.

Крепление нижнего яруса к несущему профилю первого уровня

Чем шире и массивнее облицовка нижнего яруса, тем больше риск провисания каркаса второго яруса, что в конечном итоге может привести к деформации и поломке гипсокартона. Если ширина более 30 см, то нижний ярус двухуровневого потолка необходимо крепить либо к деревянным брускам, уложенным на дюбелях на черновое перекрытие, либо использовать регулируемые подвесы.

Схема с индивидуальным крепежом для каждого яруса

Иногда двухуровневый потолок строят по комбинированной схеме. В этом случае каркас под укладку облицовки из гипсокартона нижнего уровня собирают по стандартной схеме на ленточных подвесах.

В первую очередь монтируют детали второго яруса, оставшуюся поверхность зашивают гипсокартоном на деревянной обрешетке

Оставшаяся поверхность чернового потолка должна быть закрыта гипсокартонной облицовкой первого уровня. Чтобы закрепить материал, на перекрытие набивают деревянные рейки, подгоняют и подрезают их с помощью лазерного прибора и шлифмашины, и только после этого на них можно уложить потолочную отделку первого яруса. Объем работы большой, приходится тщательно заделывать места стыков между отделкой верхнего уровня и стенками декоративных коробов, поэтому особой популярностью подобные проекты не пользуются.

Необходимые инструменты и материалы

Качество изготовления двухуровневого потолка во многом зависит от точности выполненных измерений, поэтому наиболее важным инструментом можно считать лазерный уровень. Если есть возможность, то лучше всего отказаться от традиционных малярных шнуров и разметочных рисок на стенах. Также потребуются:

• Хорошая бошевская электродрель с функцией ударника;
• Электролобзик, ручная ножовка по дереву с мелким зубом;
• Шуруповерт, пассатижи или плоскогубцы, парочка струбцин;
• Ножницы по металлу, наждачная шкурка для зачистки торцов гипсокартона.

Важно! Будет полезным обзавестись респиратором и тканевыми перчатками, работать на потолке не так комфортно, как может показаться на первый взгляд, на лицо и руки будет постоянно сыпаться крошка и мусор с чернового перекрытия, а кроме того, пыль, образующаяся при раскройке гипсокартона, очень неприятна для слизистой носоглотки и глаз.

Если работать придется в одиночку, то как минимум потребуется хорошая стремянка или разборные малярные леса, таскать и укладывать на двухуровневый потолок довольно тяжелые листы гипсокартона будет проще, если заранее собрать систему подставок и вспомогательных полочек.

Точно оценить расход гипсокартона и металлического профиля достаточно сложно, так как закупочная смета зависит от площади двухуровневого потолка и сложности конструкции. Примерный расход материала на обустройство потолочной отделки из гипсокартона и профиля приведен в табличке ниже.

Монтаж двухуровневого потолка из гипсокартона с подсветкой

Для первого опыта в обустройстве гипсокартонных подвесных конструкций лучше всего выбрать схему с нижним уровнем в виде короба, уложенного по периметру. Этот вариант двухуровневой облицовки гипсокартоном заметно проще и не потребует изготовления сложных переходных участков, как это часто бывает при формировании криволинейных поверхностей.

Порядок сборки выглядит следующим образом:

• Выполняется разметка потолочного перекрытия, на стены прибивается направляющий профиль, на потолок крепят ленточные или спицевые подвесы;
• Монтируется главный или несущий профиль ПП 60, устанавливаются соединительные крабы и перемычки, всю конструкцию фиксируют на подвесах;
• Укладывается гипсокартон на обрешетку верхнего уровня потолка, к закладным элементам или к заблаговременно установленным дополнительным подвесам крепят опорный профиль для каркаса нижнего уровня;
• Укладывается проводка, монтируются листы гипсокартона, на нижнем уровне устанавливаются светильники и ленточная подсветка;
• Монтируются второстепенные детали двухуровневого потолка.

Понятно, что щели и стыки между листами необходимо будет заклеить малярной сеткой и зашпаклевать. Перед покраской поверхность гипсокартона обязательно грунтуют, а если на черновом потолочном перекрытии остаются участки, незакрытые гипсокартоном, то их штукатурят гипсовой шпаклевкой, выравнивают и подгоняют под дизайн двухуровневого потолка.

Подготовка потолка к монтажу двухуровневой конструкции

Первым делом необходимо очистить бетонную плиту перекрытия от скопившейся побелки или обоев, счистить старый клей, щели и трещины заделать шпаклевкой, можно не грунтовать.

Вторым этапом выполняют измерение высоты по всей площади потолочного перекрытия, необходимо найти самую нижнюю точку. К высоте потолка в данном месте добавляют еще 5-7 см. Это и будет высота верхнего яруса двухуровневого потолка. Через нее выполняют проекцию на все стены по периметру помещения.

Далее на потолочное перекрытие наносят линии установки несущего профиля, по ним же выполняют разметку точек, в которые будут забиты дюбеля с крюками для спиц либо для ленточных подвесов. Как правило, система подвешивания монтируется сразу после выполнения разметки.

Как сделать первый уровень двухъярусного потолка из гипсокартона

Следующим этапом необходимо установить настенный профиль, его пришивают дюбелями по линии проекции, полученной при обмере потолка. Дюбеля забивают с шагом 40-50 см. Далее нужно будет смонтировать несущий профиль. На потолочной поверхности уже имеются линии разметки с прибитыми подвесами, поэтому все, что нужно сделать, это установить лазерный уровень или натянуть разметочный шнур, и уложить профиль прямо под потолочным крепежом.

Выравниваем руками профиль так, чтобы он точно соответствовал шнуру или лазерному лучу, и фиксируем на лентах крепежа с помощью саморезов обычным шуруповертом. Чтобы обрешетка получилась достаточно жесткой, между профилями монтируются распорки, которые соединяются крестовым крепежом или крабами.

Несущий профиль под первый ярус двухуровневого потолка можно вложить перпендикулярно стенам или же под углом 45^о. Ко второму способу прибегают в случае, если нижний ярус имеет сложную форму. Скошенный вариант делается для того, чтобы избежать большого количества саморезов на небольшой площади гипсокартона, иначе листы облицовки могут просто расколоться под нагрузкой.

Как сделать второй уровень двухуровневого потолка из гипсокартона

На практике каркас нижнего уровня чаще всего крепят к одному профилю, спрятанному за листом гипсокартона. Чтобы сформировать короб, расположенный по периметру двухуровневого потолка, потребуется:

• Дополнительно уложить на стену еще один горизонтальный ряд направляющего профиля;
• Параллельно стеновому профилю нужно будет уложить еще один ряд направляющих планок. Они крепятся вертикальными и горизонтальными отрезками к верхнему ярусу двухуровневого потолка и новому направляющему профилю;
• Вертикальная часть каркаса зашивается гипсокартоном, чтобы увеличить жесткость добавленной конструкции. При этом ширина листа выбирается больше на 5-10 см под укладку подсветки двухуровневого потолка, это наиболее простой и дешевый способ подсвечивания верхнего яруса.

Один из таких вариантов приведен на фото ниже.

Если требуется сформировать короб с дополнительной нишей, то к закладному элементу, спрятанному за гипсокартоном верхнего уровня, подшивают дополнительный направляющий профиль. Нижнюю часть короба формируют с помощью горизонтальной и вертикальной перемычек, собранных Т-перекрестком.

После облицовки каркаса гипсокартона в нижней части двухъярусного потолка получится очень жесткая и низкая ниша, в которой можно будет установить светильник любого типа, кроме галогеновых ламп.

Двухуровневый потолок можно сформировать и по так называемой независимой схеме, когда верхний ярус оформляется в виде самостоятельного квадрата, закрепленного на потолочном перекрытии, а нижний уровень собирается в виде обычной рамы из несущего и направляющего профиля. Подобные схемы часто используются в новых квартирах и домах, построенных каркасным способом.

Если используется система крепления нижнего яруса к одному элементу, автоматически наследуются все ошибки и неточности, допущенные при формировании каркаса верхнего уровня. Еще хуже дело обстоит, если размеры двухуровневого потолка достаточно велики, и компенсировать накопившуюся погрешность невозможно. Пока двухуровневый потолок представляет собой каркас из металлического профиля, ошибок не видно, но как только будет уложен гипсокартон, погрешности станут видны, как на ладони.

Поэтому очень часто двухуровневые потолки большой площади собираются с использованием специальных или регулируемых подвесов. До того как будет уложен гипсокартон, каркас тщательно выбирают и регулируют в горизонтальной плоскости. Процедуру повторяют несколько раз, по мере того, как укладывается гипсокартон на обрешетку из металлического профиля.

Для больших конструкций используют спицевые подвесы, для каждого уровня свой набор креплений к черновому потолку

Как сделать подсветку в двухуровневом потолке

Для организации подсвечивания верхнего яруса потолочной облицовки можно использовать светодиодные ленты либо готовые светящиеся шнуры типа дюралайта. Ленточный светильник укладывают в нишу сразу после монтажа гипсокартона на нижнем ярусе, подключают к блоку управления и проложенной электропроводке. Разводку кабеля и проверку работоспособности обязательно нужно выполнить до завершения сборки облицовки двухуровневого потолка.

На горизонтальной плоскости нижнего яруса обычно устанавливают точечные фонари или даже направленные светильники. Кроме того, для каждой системы должен быть предусмотрен свой пульт управления или выключатель. Такая схема оказывается более гибкой и удобной в использовании. И хотя потолки из гипсокартона, особенно двухуровневой конструкции, проектируются под современные потолочные светильники, многие заказчики с удовольствием устанавливают люстры и подвесные фонари.

Двухуровневый потолок из гипсокартона своими руками: видео

Разобраться в деталях и понять нюансы, как правильно сделать каркас, поможет видео:

Многие самодельщики разрабатывают свой уникальный дизайн двухуровневых потолков с облицовкой из гипсокартона. Интересные идеи можно позаимствовать из видео:

Заключение

Первый раз собрать двухуровневый потолок из гипсокартона своими руками всегда трудно, хотя бы потому, что существует множество технологических нюансов сборки и крепления элементов каркаса. Тем не менее, огромное количество владельцев квартир рискуют и добиваются успеха в создании необычных вещей, интересных и красивых потолочных конструкций из гипсокартона с подсветкой.

Отправить комментарий

монтаж, дизайн, своими руками, виды

Потолок из гипсокартона приобрел широкую популярность, данный вариант оформления чаще всего применяется в квартире или доме, дизайн которых выполнен в современном стиле. Гипсокартонные подвесные потолки способны преобразить весь интерьер. Сделать их можно своими руками, но приступать к работе надо со знанием дела, после детальной проработки проекта. Потолок — заметная часть помещения, а потому все должно осуществляться правильно и аккуратно.

Особенности материала

Гипсокартон является самым распространенным материалом, который используется для создания подвесных потолков. Это объясняется его податливостью (технологичностью) при ручной обработке, гладкостью поверхности, возможностью применить любой вариант внешней отделки. Из него можно сформировать фигуру любой формы. Он легко режется и сверлится, его можно изгибать в увлажненном состоянии и впоследствии просушить без проблем.

По своему строению гипсокартон — это слоистый материал в виде листов, их основу составляет гипсовая масса со специальными наполнителями. Эта масса размещается между картонными слоями или слоями из специальной бумаги. Гипс в материале занимает более 90% объема. Выпускается гипсокартон по такому стандарту: ширина — 1200 мм, длина – 2,2-3,2 м. Толщина гипсокартона составляет 6, 9,5 и 12,5 мм.

Для формирования потолков можно использовать следующие марки:

1. ГКЛ – самый распространенный тип, в данном случае гипс расположен между слоями мягкого картона (обычно серого цвета).
2. ГКВЛ – водостойкая разновидность с картоном зеленого цвета, пропитанным специальным составом и покрытым влагонепроницаемым слоем.
3. ГВЛ – гипсоволокнистый гипсокартон, в котором вместо картона используется особая волокнисто-целлюлозная бумага. Материал обладает повышенной прочностью и пожаростойкостью.
4. ГВЛВ – это ГВЛ во влагостойком исполнении.

Для сухих помещений вполне достаточно гипсокартона типа ГКЛ, который дешевле других марок. При отделке потолка в ванной комнате, кухне, санузлах необходимо использовать влагостойкие варианты.

Это касается и помещений, где высока вероятность затопления от соседей, проживающих сверху.

Принцип формирования подвесного потолка

По своей сути, подвесной потолок – это дополнительная поверхность, образованная и прочно закрепленная под основным потолком. Для ее образования на потолке монтируется обрешетка (каркас) из готовых профилей, а на ней закрепляются листы гипсокартона. Таким образом формируется фальш-потолок, опущенный на 4-12 см от поверхности перекрытия.

Каркас подвесной системы изготавливается из следующих элементов:

1. П-образный или направляющий элемент. Данный профиль фиксируется на стене (на нужном расстоянии от потолка) и выравнивается строго горизонтально по отношению к полу. Его функция – задать подвесному потолку нужное направление и расположение, а также обеспечить его связь с несущими опорами (стенами). Основной тип этого элемента – алюминиевый профиль ПН 28/27. Цифры указывают, что его ширина составляет 28 мм, а высота – 27 мм.
2. С-образный, или потолочный элемент. На этом профиле крепятся листы гипсокартона. Он соединяется с направляющим профилем и располагается по всей поверхности потолка, образуя решетку каркаса. Основная модель — ПП60х27. Соответственно, ширина элемента -60 мм, высота — 27 мм. Указанные профили выпускаются со стандартной длиной 275, 300, 400 и 450 см.
3. Подвес. Он предназначен для крепления С-образного профиля к потолку. Для обеспечения возможности выравнивания плоскости каркаса подвес изготавливается в виде перфорированной металлической ленты (планки). Такое исполнение позволяет легко изгибать ленту в нужном месте, ограничивая расстояние между каркасом и потолком. Для крепления подвеса к потолочному перекрытию на нем выполнена специальная площадка в средней части планки.
4. «Краб». Такое крестообразное крепление нужно для соединения С-образных профилей в решетку.

Листы гипсокартона крепятся к каркасу по всей потолочной поверхности. Рассматриваемая подвесная система обеспечивает создание ровного и прочного подвесного потолка.

Для чего делается подвесной потолок из гипсокартона? С его помощью решается несколько задач. Фальш-потолок позволяет исключить процесс выравнивания основного потолка, а при наличии значительных неровностей перекрытия это дает возможность отказаться от таких затратных и трудоемких операций, как шпаклевание и оштукатуривание.

Иногда он становится единственным вариантом формирования ровного потолка. Под гипсокартоном можно легко спрятать коммуникации и электропроводку.

Данный материал обеспечивает дополнительную тепло- и звукоизоляцию. Наконец, подвесной потолок – это возможность воплощения в жизнь оригинальных и привлекательных дизайнерских проектов.

Разновидности подвесных потолков

С помощью гипсокартона можно создать подвесной потолок разной конструкции:

1. Одноуровневая конструкция. Это наиболее простой вариант, суть которого состоит в формировании сплошной, ровной, горизонтальной поверхности из гипсокартона по всему потолку. Он наиболее подходит для небольших помещений. Финишное покрытие обычно делается путем окрашивания, побелки или наклеивания обоев. Более изысканный декор можно обеспечить росписью или лепниной.
2. Многоуровневая конструкция. Такой потолок подразумевает наличие нескольких выраженных потолочных поверхностей, расположенных на различной высоте. Наиболее распространен двухуровневый потолок из гипсокартона. Такой вариант позволяет четко зонировать помещение. Например, в последнее время популярно объединение кухни и гостиной. Более низкий уровень потолка в кухонной зоне четко отделяет ее зрительно от зала. Многоуровневые поверхности обеспечивают своеобразный дизайн. В частности, часто по периметру потолка делается ступенька с подсветкой.
3. Фигурные потолки. Это разновидность многоуровнего потолка. Разные уровни формируются в виде сложных фигур. Здесь наиболее наглядно проявляется преимущество гипсокартона, из которого можно легко вырезать любые формы. На потолке можно поместить цветы, листочки, различные узоры, волны, облака, звезды и т. д. В сочетании с различной расцветкой и подсветкой на потолке можно создать настоящее произведение искусства.

Особой разновидностью оформления является комбинирование с натяжными участками. Сочетание скромного подвесного потолка из гипсокартона с яркими вставками из натяжного полотна обеспечивает впечатляющий эффект. Можно рекомендовать такие варианты:

1. Гипсокартонный короб по периметру потолка, внутри которого натянуто полотно.
2. В центре подвесного потолка выполняется круг или овал с натяжной вставкой.
3. Вариант «Таблетка». В нем потолок выполняется из натяжного полотна, а в центре устанавливается «островок» из гипсокартона. Эта вставка поможет закрепить красивую люстру.
4. Сложные формы. Натяжной потолок получает неровную поверхность определенного рельефа за счет гипсокартоновых вставок. Так можно создать, например, волны.

Сложности с монтажом подвесного потолка создает эркер на его поверхности. Этот архитектурный элемент, по сути, — неровность на потолочной поверхности. В то же время его можно использовать для обеспечения определенного эффекта. Эркеры можно закрыть гипсокартонным коробом, формируя второй уровень потолка. Их можно, наоборот, подчеркнуть специальной подсветкой.

Особенности освещения

Подвесной потолок расширяет возможности использования освещения для декора. Выделяются такие решения:

1. Потолок с подсветкой. Подвесная конструкция дает возможность устанавливать небольшие осветительные приборы для освещения определенных участков или каких-то декоративных элементов. Такое свечение можно разнообразить цветовым оттенком. Подсветкой можно выделить, например, зону для отдыха. Распространенный вариант – светильники по периметру помещения.
2. Люстра. Обычно она устанавливается в центре комнаты или в средине определенной потолочной композиции. Крепится она непосредственно к потолочному перекрытию.
3. Точечные источники. Этот тип освещения наиболее характерен для подвесных систем. Для осуществления такой идеи в гипсокартоне делается отверстие, в нем устанавливается крепежная арматура точечного светильника. Под потолком легко сделать разводку проводов, их помещают в гофрированные трубки. Применяются разные схемы расположения светильников – рядовая или в виде определенного узора.
4. Светодиодная подсветка. Такие энергосберегающие источники позволяют значительно сократить затраты на электроэнергию. Отличаются они широким ассортиментом, а значит, помогают создать практически любую цветовую гамму свечения.

При обустройстве гипсокартонного подвесного потолка освещению следует уделить достойное внимание. Следует разработать проект с подробной схемой установки светильников и управления светом. Выбор типа освещения следует согласовывать с наличием разных потолочных уровней, зонированием помещения, требованиями по яркости и мощности светильников, стиля интерьера.

Особенности монтажа

Как сделать самостоятельно подвесной потолок с использованием гипсокартона? Монтаж осуществляется в следующем порядке:

1. Подготовка рабочей зоны. Поверхность потолка не требует тщательного выравнивания. Достаточно убрать отслоения, а также устранить участки с плесенью и грибами. Выравнивание требуется на стене в районе установки направляющего профиля. Здесь должно обеспечиваться плотное его прилегание, а потому удаляются значительные выпуклости.
2. Разметка. При ее проведении следует учитывать, что реальная высота комнаты различна на разных участках, а потому ее необходимо измерить во всех углах, а также в центре комнаты. Вначале обеспечивается разметка стен. В самом низком углу ставится отметка на нужном расстоянии от потолочной поверхности. Далее высота до этой точки от пола откладывается в других углах, а отметки соединяются. Так отмечается нижняя граница направляющего профиля. На потолке размечается сетка из проекций элементов обрешетки в виде параллельных линий, с шагом 52-65 см. Отступив 30 см от стены, следует прочертить начальную линию. На размеченной сетке отмечаются точки расположения подвесов с шагом 58-68 см.
3. Крепление П-образных профилей. Для их установки в планках есть специальные отверстия, их следует отметить на стене. По отметкам сверлятся отверстия для дюбелей с помощью перфоратора. Шаг – 70-80 см. Первое отверстие находится на расстоянии порядка 12-15 см от стены. В отверстия вбиваются пластиковые дюбели. Затем профили закрепляются саморезами. При монтаже контролируется их горизонтальность с помощью строительного уровня.
4. Формирование обрешетки. По отметкам на потолке делаются отверстия и устанавливаются дюбеля, а затем закрепляются подвесы, для чего саморез вкручивается через отверстие в монтажной площадке. В первую очередь монтируются профили, параллельные меньшей стене. Они собираются сразу по всей ширине потолка. Концы профилей заводятся в канал направляющих профилей и закрепляются винтами. К потолку профили крепятся с помощью опущенных планок подвесов. Для этого планка изгибается в виде буквы П, где верхняя перемычка – монтажная площадка. Далее между закрепленными потолочными профилями устанавливаются отрезки С-профилей, формирующие сетку. В местах перекрестия элементы соединяются креплением «краб». Эти отрезки также в местах отметки закрепляются на подвесах.

После завершения монтажа каркаса вся формируемая поверхность каркаса выравнивается с использованием строительного уровня. Внутри каркаса закрепляется электрическая проводка. При использовании точечных светильников составляется схема их расположения по площади.

Монтаж гипсокартона

Раскрой гипсокартонных листов осуществляется на полу, размещение — горизонтальное. Для светильников заранее делаются соответствующие отверстия. Если на краях листов отсутствует фаска, то она снимается с помощью напильника.

Подготовленные листы поочередно поднимаются наверх и закрепляются саморезами к потолочным профилям каркаса. Шаг крепления – 12-16 см. Головки шурупов утапливаются на 2-3 мм. Листы плотно укладываются друг к другу. Зазор не должен превышать 2 мм. Стыки листов в соседних рядах не должны совпадать.

После формирования всего потолка производится шпаклевка стыков и мест крепления. Затем тонкий слой шпаклевки наносится на всю поверхность потолка. В зависимости от вида финишной отделки сверху может быть нанесена штукатурка. После полного отвердения раствора осуществляется шлифовка поверхности.

Инструмент

Для изготовления подвесного потолка из гипсокартона своими руками потребуется такой инструмент:

• болгарка;
• электродрель;
• перфоратор;
• шлифовальная машина;
• ножовка по металлу;
• напильники;
• шуруповерт;
• стамеска;
• отвертки;
• плоскогубцы;
• инструмент для подключения светильников;
• шпатель;
• нож;
• ножницы;
• ножницы по металлу;
• наждачная шкурка;
• молоток.

Для проведения измерений и контроля качества следует приготовить строительный уровень, отвес, рулетку, металлическую линейку, угольник.

Гипсокартон справедливо считается лучшим материалом для изготовления подвесного потолка. С его помощью можно самостоятельно установить подвесную систему, причем разного уровня. Правильно смонтированная конструкция изменит интерьер помещения. Точное выполнение всех рекомендаций гарантирует надежность и привлекательный внешний вид потолка.

Потолок из гипсокартона – в чем его особенности и преимущества? Монтаж потолка из гипсокартона своими руками (+ видео)

Сегодня просто невозможно представить себе оригинальный ремонт, в реализации которого не использованы конструкции из гипсокартона. Этот материал твердо занял свою нишу в рейтинге наиболее популярных. Однако основной проблемой в применении гипсокартона является умение работать с ним. Давайте выясним, что это за материал, каким он бывает, и в чем особенности его установки.

Красота готовой конструкции будет зависеть, прежде всего, от того, как и кто ее монтировал. Собственно, для того, кто имеет опыт работы с гипсокартоном, это очень легкая задача, для специалиста не составит труда создать ровную красивую конструкцию с плавными изгибами, не зависимо от того, будет ли это простая стенка, арка, фигурная перегородка либо сложнейший многоуровневый потолок.

Чтобы потолок из гипсокартона выглядел красиво и оригинально, к его монтажу нужно относиться, как к искусству.

Виды гипсокартонных потолков

В зависимости от того, сколько сделано уровней, потолки из гипсокартона бывают одно- двух-, трех- или четырехуровневыми. Кроме того, это могут быть «замкнутые» потолки, которые подразделяются на круглые, квадратные, овальные и прямоугольные.

Базовые виды потолков из гипсокартона следующие:

• одноуровневые;
• простые двух- и трехуровневые;
• сложные конструкции.

Одноуровневый потолок из гипсокартона

Это вариант для тех, кому требуется ровная поверхность, в которую планируется встраивать точечные светильники.

Кроме прочего, такая конструкция может быть основой для монтажа следующих уровней гораздо более сложных вариаций из гипсокартона.

В основе одноуровневых потолков лежат каркасные конструкции, которые выполняют, как правило, под самым потолочным основанием из деревянных брусьев или алюминиевого профиля. Обрешетка обшивается гипсокартоном, после чего монтируется освещение и осуществляется финишная отделка. Такая потолочная система, по сути, просто слегка «опускает» основной потолок, однако облицованная поверхность остается при этом ровной, даже если проседает фундамент недавно построенного дома.

Двух- и трехуровневые потолки из гипсокартона

Такие типы потолков отличают следующие особенности:

• первым уровнем может служить и капитальная основа потолка, и непосредственно одноуровневый потолок из гипсокартона;

• каждый последующий уровень всегда имеет меньшую площадь, чем у предыдущего;

• монтаж 2-го и 3-го уровней осуществляется путем установки каркаса аналогичной конструкции на потолке, но в виде основания для крепления в этом случае выступает, как правило, не основание из бетона, а каркас предыдущего уровня.

Одноуровневые потолки не требуют изгибов гипсокартона и каркасной системы, тогда как фигурные многоуровневые потолки изготавливают по большей части из фигурного каркаса и гнутого гипсокартона.

Какими бывают простые многоуровневые гипсокартонные потолки:

• Рамочные. Это своеобразный одно- или двухступенчатый невысокий короб, выполненный зачастую фигурно. Сооружается он по всему периметру потолка, а толщина составляет около полуметра. В сам гипсокартонный короб на потолке встраивают часто точечные светильники, а по внутреннему его периметру оформляется скрытая светодиодная подсветка.

• Диагональные. В данном случае 2-й и 3-й уровни как бы делят потолок пополам от противоположных углов, причем у каждого уровня имеется обычно фигурная, зачастую волнистая форма.

• Зональные. Вторым и третьим уровнями выделяется нередко какая-то конкретная зона помещения. При этом большая часть комнаты, как правило, имеет один уровень и совсем незначительная часть – другой.

Виды сложных многоуровневых потолков из гипсокартона:

Такие потолки в чем-то обладают идентичной конструкцией с простыми многоуровневыми потолками, только у них более сложная структура – с различными узорами, а также оригинальными дизайнерскими решениями и т. д. И поэтому определенный перечень вариантов в этом случае предоставить невозможно. Так что мы просто приведем некоторые примеры сложных гипсокартонных потолков, чтобы у Вас сложилось представление, о чем именно идет речь.

Независимо от сложности конструкции потолка, со вкусом организованная подсветка придаст незабываемый вид не только сложному многоуровневому потолку, но и всему помещению в целом.

Некоторые виды сложных гипсокартонных потолков:

• Фигурные потолки. В их основе лежит создание конструкции в форме какой-то интересной фигуры, к примеру, замысловатого круга, цветка и пр. Как правило, такие фигуры делают с помощью 2-го и/или 3-го уровня из гипсокартона.

• Потолочные абстракции. Уже из названия следует, что речь идет об абстрактном потолке, и он может быть выполнен совершенно в любой форме, по Вашему желанию. В основном, потолочные абстракции делают в виде необычно подсвечиваемой красивой неправильной спирали. На таком потолке могут располагаться и несколько фигур — в разных частях его поверхности.

• «Парящие потолки». Их отличает несколько необычная система крепления элементов из гипсокартона к перекрытию из бетона.

• Узорчатые потолки. Этот тип гипсокартонных потолков характеризуется одинаковым мелкоячеистым узором по всей поверхности. Часто узорчатые потолки бывают сложными в исполнении, но зато они неизменно создают помещению презентабельный вид. Они пользуются широкой популярностью у обеспеченных слоев населения.

Преимущества потолков из гипсокартона:

• прочность и функциональность материала;

• возможность реализации любых дизайнерских решений;

• чрезвычайная экологичность;

• отсутствие «грязных» процессов в ходе монтажа;

• помещение получает благоприятный микроклимат и атмосферу;

• универсальность – подходят для установки в любых помещениях, включая спальни, гостиные, детские комнаты и рабочие кабинеты;

• отличные огнеупорные и звукоизоляционные свойства – идеальный вариант для жилых помещений;

• экономичность — установка обходится дешевле, чем в случае с натяжными потолками, несмотря на то, что монтаж таких конструкций должны осуществлять исключительно профессионалы.

Недостатки гипсокартонных потолков

Этот материал боится влаги, так что если Вас затопят соседи, Вам грозят серьезные хлопоты. В первую очередь потолку нужно будет дать полностью просохнуть. Что же касается восстановительных работ, то это будет либо перекраска потолка, либо замена части листов гипсокартона и последующая шпаклевка их покраска.

Кроме того, потолок из гипсокартона не является разборной конструкцией, поэтому возможны определенные сложности при обслуживании и во время ремонта коммуникаций после установки такого потолка.

Ну, и, разумеется, он забирает у помещения некоторую высоту.

Особенности монтажа потолков из гипсокартона

Важно понимать, что гипсокартон — достаточно хрупкий материал, и это всегда нужно учитывать при работе с ним. Осуществлять крепление больших листов лучше вдвоем или даже втроем, самостоятельный монтаж гипсокартона не рекомендуется, даже если это небольшие листы. Соответственно, резать этот материал тоже нужно очень аккуратно и хорошо наточенным ножом. Это позволит Вам предотвратить деформацию и крошение краев, а также существенно облегчит дальнейшие действия — по шпаклевке поверхности.

Еще один немаловажный нюанс – это толщина гипсокартона. Варьируется она в пределах от 9,5 до 18 мм. А вот какой именно выбрать, будет зависеть от того, где его планируется применить. К примеру, для стен оптимальная толщина — 12 мм, а для потолка лучше покупать более тонкий – 9,5 мм. Что же касается толстого гипсокартона, то он тоже подходит для стен, но рационально устанавливать его только в местах, где будет серьезная нагрузка на стену.

Помните, что масса одного квадратного метра конструкции из гипсокартона может достигать 12 килограммов. А для установки Вам потребуются следующие инструменты:

• молоток;
• уровень;
• электродрель;
• ножницы по металлу;
• перфоратор;
• инструменты для штукатурки.

В работе с гипсокартоном сложного нет ничего. Самое главное – правильно подобранные инструменты и методы крепления, а также точность измерений. Только так у Вас получится максимально купировать недостатки материала и максимально использовать его достоинства.

И, наконец, вопрос, над которым думают все, кто впервые сталкивается с таким материалом как гипсокартон, — чье это должно быть производство? Ведь строительный рынок предлагает сегодня гипсокартон и отечественного и производства, и изготовленный европейскими компаниями. Разумеется, элитный и дорогой материал из Германии или Англии более высокого качества, но и гипсокартон, произведенный из отечественного сырья, не будет сильно уступать по своим характеристикам.

Что же касается ухода, то каких-либо особенных нюансов тут нет. Гипсокартонный потолок нуждается лишь в очистке от пыли по мере необходимости.

Гипсокартон – наиболее часто применяемый сегодня материал при обустройстве потолков. И это не удивительно с учетом вариативности этого метода облицовки, о которой мы Вам рассказали. У Вас есть широкий выбор и определенные знания — стройте, пусть Ваш дом украсит надежный и экологичный потолок из гипсокартона!

Видео-обзор: Монтаж одноуровневого потолка из гипсокартона

• Натяжной потолок – что это такое и как его сделать? (+ видео)
• Ламинат – альтернативное решение для напольного покрытия? Инструкция по укладке ламината (+ видео)

Профиль потолочный для потолочных конструкций из гипсокартона. Создание каркаса под потолок из гипсокартона: инструкция по сборке и установке

Потолок, созданный из GC-листов, имеет прочную металлическую основу. Он создается из основных и дополнительных металлических элементов и различных креплений. Для приобретения металлических компонентов каркаса необходимы материалы, исходя из Performance. Это гарантия долговечности потолка из ГКЛ и его срока службы. Привлекательный Потолок из гипсокартона — неотъемлемая часть общего фона комнаты.Далее рассмотрим, нужен профиль для потолков из гипсокартона.

Виды основных профилей

Создание каркасной основы под гипсокартон

Ремонтные работы имеют монтаж гипсокартона 2-х видов: каркасный и бескаркасный. Для выравнивания потолка из гипсокартона, а также для создания многоуровневых потолочных конструкций применяется только каркасная основа из гипсокартона.

Бескаркасный способ крепления

Листы на клее «садятся» при выравнивании стен или создании декоративных конструкций.

Созданный фреймворк позволяет:

• Выровняйте потолок внахлест.
• Спрячьте электрические шнуры и создайте дополнительное освещение.
• Создайте многоуровневую подсветку из гипсокартона c подсветкой, которая будет долговечной, качественной, украшающей комнату.

  Способ прокатки профиля

Профиль, используемый для создания ГКЛ, обрешетки изготавливаются из стальной полосы холодной прокатки.

Монтаж потолка из гипсокартона Профиль должен соответствовать всем нормам ГОСТ, во избежание быстрого износа всей конструкции.

Какой профиль вы хотите получить для потолка

Construction Market предлагает множество типов профилей. Нам нужно понять, подойдет ли профиль для потолка из гипсокартона? Они различаются по внешнему виду и своим функциональным свойствам. Чтобы приобрести нужный профиль, требуется проработка маркировки, габаритов, комплектующих. Имеет размеры по длине, ширине и толщине. Какой профиль потребуется для потолка из гипсокартона? Для несущего каркаса под GC-листы следует выбирать более толстый профиль, чем для декоративного элемента внутренней обшивки.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолке

Для создания металлического каркаса потолка из листов гипсокартона используются два вида профиля: направляющие и элементы потолка. Но, помимо этих видов, для металлической основы используются и другие элементы, о которых будет сказано ниже.

1. Направляющие профили для каркасной обрешетки на потолке. Этот потолочный профиль из гипсокартона имеет маркировку ПНП или УД-27. Направляющий элемент — это металлический элемент при создании обрешетки.Под гипсокартон вставляется потолочный профиль PP (CD).

Направляющий профиль для потолка из гипсокартона

Размеры профиля: ширина — 27 мм, высота выступа — 28 мм., Толщина стенки 0,37-0,45 мм., Длина от 3 до 4 метров. толщина металла зависит от завода-изготовителя. Компания «КНАУФ» производит профиль АНП из высококачественной стали толщиной 0,6 мм. Таким образом, эти профили отличаются прочностью и качеством.

Крепление в направляющую потолочного профиля PP

2. Профиль потолочного гипсокартона PP (CD). Этот элемент вставляется в направляющие профили и крепится к подвесам. Он имеет габариты: длина — от 3 до 4 м, ширина — 60 мм., Высота — 27 мм. Толщина профиля варьируется от 0,4 до 0,55 мм. «Кнауф» производит потолочный профиль толщиной 0,6 мм.

Потолок из полипропиленового профиля для каркаса потолка

Какой профиль лучше всего подходит для потолка из гипсокартона? Из Performance видно, что профиль Knauf более толстый, а значит более прочный и долговечный. Этот профиль используется в помещениях с повышенной влажностью, не опасаясь, что ржавчина быстро поразит его, ведь элементы потолка выполнены из антикоррозийного цинкования.

дополнительных профилей, закрепленных в каркасе на потолке

Помимо основных профилей, из которых создается прочный каркас для HA-листов, также применяются дополнительные профили.

1. ПА арочный профиль (CD). Создавал фигурные узоры на потолке. Имеет габаритные допустимые нормы: ширина — 60 мм., Высота 27 мм., Толщина профиля 0,4-0,6 мм. Разные производители выпускают арочные профили с разными размерами и толщиной металла. Профиль Knauf самый прочный и качественный.

   Арочный профиль Knauf

2. Угловой профиль CP. Применяется для защиты внешних углов гипсокартонных конструкций. он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 м.

   Угловой профиль CP

3. Уголок перфорированный ПВХ 25х25х3000 мм для криволинейных конструкций. Создает защиту для фигурных элементов на потолке. Изготовлен из прочного качественного ПВХ-материала. Отличительный уголок недвижимости — гибкость, легкость, несложность монтажа.

   Уголок перфорированный ПВХ

Дополнительные специализированные компоненты монтируются в зависимости от того, какая конструкция выполнена на потолке. Чем сложнее изогнутые элементы и чем больше ярусов в потолке, тем больше используется дополнительных профилей.

Прочие монтажные элементы для создания каркаса на потолке

Для производства каркаса на потолке потребуются следующие компоненты:

Прямые вешалки — из прочного металла, имеют перфорацию. Подвеска должна быть прочной, как несущий элемент каркаса. Длина сборки 12,5 см.

Прямой подвес к каркасу под гипсокартон

Подвес с тягой. применимо, если потолок нужно опустить на расстояние больше стандартной тяги. Изделие крепится к потолку грубо, вдевается штифтом в отверстие и надевается на остальную подвеску. Шпилька имеет максимальный размер 100 см.

Применение прямых креплений для гипсокартона

Приставка для профилей. Применяется в том случае, если длина помещения превышает длину потолочного профиля PP (CD).

Удлинитель для профилей

Крабы фиксируют несколько профилей в одной точке на одном уровне. крабы используются при необходимости на нескольких уровнях. Крабы фиксируются защелками, для большей прочности конструкции используются саморезы.

Краб для соединения профилей PP

, крепеж:

Без этих элементов невозможно создание кадра. Все изделия выполнены из цельного металла. Крепеж должен быть плоским и соответствовать ГОСТу.

Монтажная конструкция

Перед тем, как сделать каркас из профилей для гипсокартонного потолка, необходимо определиться с типом каркасных оснований: ячеистый, поперечный каркас. Последние производятся, в основном, в помещениях небольшой квадратуры (балкон, уборная) для выравнивания потолка.

Чертежи, маркировка профилей для ГКЛ

Перед тем, как приступить к монтажу каркаса на потолке Вам необходимо сделать чертеж на бумаге и сделать отметки на потолке и стенах. Для этого нужно измерить периметр комнаты. Все данные должны быть записаны на бумаге. Далее идет низкий угол. Для этого в каждом углу комнаты измеряется высота. Это отмечается на листе.

Чертеж на потолок из ГКЛ

При одноярусном выравнивании потолка, в самом нижнем углу, отступ от черновой плиты фундамента 3-5 см.Он отмечает точку, ее параллель проводится по всем стенам комнаты. Эти строчки используются для крепления профиля НП. На листе выполняется электрическая схема для основного и вспомогательного освещения. Для размещения выключателя, там где огни, розетки. Все данные с учетом замеров необходимо перенести на поверхность и разметить.

Перегородка для потолочных профилей

На основании грубого грунта размечаются линии ПП с шагом 60 см. Им через 50 см. отмечены места крепления вешалок. Для поперечного шага между элементами обрешетки потолка ПП 40 см.

Схема распределения

Границы 2 листа гипсокартона приходятся на один профиль. Горизонтальные границы списков Гражданского кодекса не совпадают. Это основа прочности гипсокартонных конструкций.

После расчетов и чертежей потолка можно рассчитать, сколько материала потребуется для металлических прогонов и ГХ-листов. Если вы планируете закупить материал заранее, то можете воспользоваться онлайн-калькулятором потолка из гипсокартона, который даст точные данные о покупке.

Создание каркаса для кросс-FCL

Для изготовления поперечного каркаса из профилей под гипсокартон, допустим, на потолке балкона крабы и перемычки не требуются.Такой способ строительства является бюджетным для данной обрешетки. Каркасный профиль для гипсокартонного потолка

Пошаговая последовательность действий, при которой деталь обозначена , как профиль крепится к потолку из гипсокартона:

1. по линиям, обозначенным на стенах, при закреплении направляющих профилей дюбелями, гвоздями. Плоскостность крепления следует проверять сразу же на строительном уровне. Не допускаются качели даже на 0,5 см.

   Монтажный направляющий профиль для потолка

2. На выровненных линиях, прицельных точках с помощью анкерных подвесов монтируются клинья.Эти элементы должны быть жесткими и прочными.

   Подвес прямой монтаж анкер Клин

3. В направляющие профили вставляем потолок, закрепляем винтами. Шаг профиля для потолка из гипсокартона составляет 40-60 см. Теперь, чтобы без провисаний правильно закрепить потолочный профиль на подвесе, нужно протянуть нить контроля от стены к стене. Производится установка индексного профиля потолка под гипсокартон с подвешиванием небольшими шурупиками. Торчащая сторона подвески разгибается в разные стороны.

При обшивке ГКЛ, на стыке между листами, фиксируется вырезанный профиль.

Перед тем как приступить к отделке гипсокартоном, основание каркаса проверяется на прочность, жесткость и плоскостность.

Как сделать сотовый каркасный профиль для потолка

Металлический каркас напоминает ячейку из металлических профилей. Монтажный профиль для гипсокартонного потолка изготавливается в следующем порядке:

1. На обозначенных линиях закрепляются дюбелями-гвоздями направляющие металлические элементы.
2. На основе проекта потолка, закрепленного на анкерных клиньях.
3. Рельсы на стенах и потолке вставляются в подвесы.
4. Далее, печатные платы вырезаются из сегментов профиля, через равные промежутки между интегрированным гипсокартоном PP (CD).
5. Эти перемычки фиксируются крабами. На расстоянии друг от друга 40-60 см.

Перемычки расположены в шахматном порядке таким образом, что они не совпадают в 1 строке.

Видео:

Штатная основа обрешетки обрешеткой ГК-листами.Крепление гипсокартона к потолку в профиле производится саморезами. От края листа следует отступить 2 см. ибо, к краю ГКЛ не лопнет. Каждый саморез вкручивается в лист на расстоянии 10-15 см друг от друга. Гипсокартон монтируется не только по краю, но и во всех местах, где находятся профили.

Торцы листов соединения заколоты под углом 90 градусов. Все стыки заделываются специальной шпатлевкой. Компаунды армируют листовыми и шпаклюют.

После всего гипсокартон покрывается финишным акриловым герметиком и производится отделка.

Чтобы каркас был прочным, а потолок из гипсокартона радовал на долгие годы правильно подобранными профилями и фурнитурой. Если тонкий профиль для потолка из гипсокартона, то есть риск растрескать потолок. Прочный каркас профилей от Knauf от 10 до 20 лет.

Видео:

Видео:
