Доска для стропил: подбор сечения и толщины

Деревянные стропильные ноги делают из бруса или доски, второй вариант более экономичен, не уступая по прочности первому. Чтобы обеспечить надлежащую надежность и долговечность всей конструкции, важно правильно подобрать пиломатериал, грамотно рассчитать его сечение.

Требования к качеству стропильной доски

Выполняя расчет стропильной конструкции, в которой предусмотрено изготовление стропильных ног из доски, важно учитывать не только сечение данных элементов, но и качество пиломатериала, который предполагается использовать.

В первую очередь, необходимо определиться, какая древесина более всего подходит для изготовления стропил. Это хвойный и лиственный пиломатериал, полностью отвечающий требованиям ГОСТ 8486-86 и ГОСТ 2695-83. Исходя из данных требований, доска для изготовления стропильных ног может иметь:

  • не более трех сучков на каждый погонный метр пиломатериала, максимально допустимый диаметр сучка составляет 30 мм;
  • несквозные трещины, длина которых не превышает 1/2 длины доски;
  • влажность не более 18% (измеряется влагометром).

Согласно предписаниям СНиП, приобретая пиломатериал для изготовления стропил и других элементов каркаса крыши, необходимо делать проверку документа, информирующего о качестве продукции. Там должны быть указаны:

  • наименование производителя и основные данные о нем;
  • название изделия и его номер стандарта;
  • размер пиломатериала, порода древесины, степень влажности;
  • количество единиц в упаковке;
  • дата выпуска партии пиломатериалов.

Древесина – натуральный материал, подверженный биологическому разрушению и горению. Чтобы снизить риск повреждения и разрушения готовой конструкции из пиломатериалов, требуется выполнить предмонтажную подготовку стропильных элементов, выполненных из доски. Подготовка подразумевает выполнение конструктивных и защитных мероприятий согласно требованиям СНиП. В число защитных мероприятий входит:

  • обработка древесины антисептическими составами с целью предотвратить преждевременное загнивание;
  • пропитка древесины антипиреновыми средствами, предотвращающими возгорание;
  • обработка стропил и других деревянных элементов средствами, защищающими от насекомых-вредителей.

В число конструктивных мероприятий входит:

  • монтаж гидроизоляционных прокладок в местах примыканий деревянных конструкций к кирпичным;
  • формирование гидроизоляционного ковра под кровельным материалом и пароизоляции со стороны помещения;
  • оборудование специальных проемов для вентиляции кровельного пирога.

Стропила, выполненные из доски, при соблюдении предписанных технологий обустройства крыши, смогут прослужить длительный срок, не требуя проведения ремонта.

Обработка древесины защитными средствами

На стропила после изготовления следует нанести спецсредства для био- и огнезащиты. Если делать обработку уже собранной стропильной конструкции, не получится защитить места стыков элементов и впоследствии именно они могут стать очагами гниения каркаса крыши. Это приведет к преждевременному разрушению кровли и повлечет за собой необходимость вложения серьезных финансовых средств в ремонт или замену крыши.

Стропила рекомендуется изготавливать их древесины хвойных пород, содержащей большое количество смолы, которая служит природным барьером от гниения.

Тем не менее, даже деревянные элементы из лиственницы и сосны нуждаются в обработке специальными составами. Влажность доски для стропил не должна превышать 18%, в противном случае в процессе эксплуатации элементы стропильной конструкции может «повести», что вызовет деформацию кровли и потерю прочности всей системы.

Для нанесения защитных средств может использоваться мягкая кисть, валик, распылитель садовый или краскопульт, практикуется и метод окунания. Поверхность стропила должна быть чистой, сухой и не иметь лакокрасочного покрытия, препятствующего проникновению защитного состава в древесные волокна. Особенно тщательно пропитываются места будущих стыков стропильных ног. Обработку следует делать в сухую теплую погоду. Антисептики и огнезащитные составы (либо универсальное огнебиозащитное средство) наносятся двукратно. Между первой и второй обработкой стропильные доски должны успеть высохнуть.

Монтаж дважды обработанных стропил можно начинать только после их полного высыхания.

Сечение стропил из доски

Стропила могут изготавливаться из бревна, бруса или доски. К недостаткам бревна относится его большой вес и необходимость выполнять сложные врубки в местах креплений, которые существенно ослабляют несущие способности элемента из кругляка. Брус значительно лучше в применении, но стоит дороже, чем доска. Стропильные ноги из доски – оптимальный выбор, данный материал активно используется для изготовления боковых стропильных ног. Доска также позволяет делать удлиненные боковые стропила и прочные накосные (диагональные) стропильные ноги.

Такой параметр, как толщина доски, существенно влияет на ее прочностные характеристики. Толщина доски, пригодной для изготовления стропил, составляет 40-60 мм, причем для возведения кровли на постройках хозяйственного назначения лучше использовать доску толщиной 40 мм в целях снижения затрат. При этом для строительства крыши жилого дома данный параметр не должен быть менее 50 мм.

Ширина доски для стропил выбирается с учетом длины проема, который требуется перекрыть – чем длиннее стропильная нога, тем шире должна быть доска для ее изготовления.

Стропила длиной до 6 метров могут выполняться из доски шириной 150 мм – таким образом, минимальное сечение стропила для крыши жилого дома составляет 50×150 мм. Если длина стропильной ноги превышает 6 метров, ширина доски должна быть не менее 180 мм. Удлиненную ногу делают из сплоченных досок шириной 150 мм, причем участок нахлеста досок, составляющий не менее 500 мм должен располагаться максимально близко к коньковой части.

Сечение стропил зависит от величины нагрузки на крышу (снеговой и ветровой), а также веса самой стропильной конструкции, угла наклона ската, длины перекрываемого проема и ширины дома. Чтобы рассчитать сечение, используются специальные таблицы и формулы, можно воспользоваться соответствующей компьютерной программой. В сложных случаях лучше всего доверить выполнение расчетов профессионалам.

Определив оптимальное сечение стропильных ног, необходимо обратить внимание на шаг установки стропил. Это взаимозависимые параметры, которые можно немного варьировать без ущерба для надежности кровли.

Применение подкосов позволяет несколько уменьшить сечение стропил.

Наращивание стропил

Если длины или толщины доски не хватает для изготовления цельной стропильной ноги, выполняют наращивание стропила. Это можно делать различными способами. Проще всего сплотить доски, сложив их друг с другом широкими сторонами, и сшив гвоздями. Если укладывать доски со сдвигом в половину длины, можно изготовить длинную, прочную стропильную ногу, способную выдержать высокие нагрузки. Так делают, когда требуется создать накосные стропила вальмовой крыши.

В другом случае наращивания стропил делают косой срез на торцах, причем перед косым срезом выполняется небольшой вертикальный противоскользящий упор. Далее выполняется вертикальное сквозное отверстие для стяжки соединения болтом.

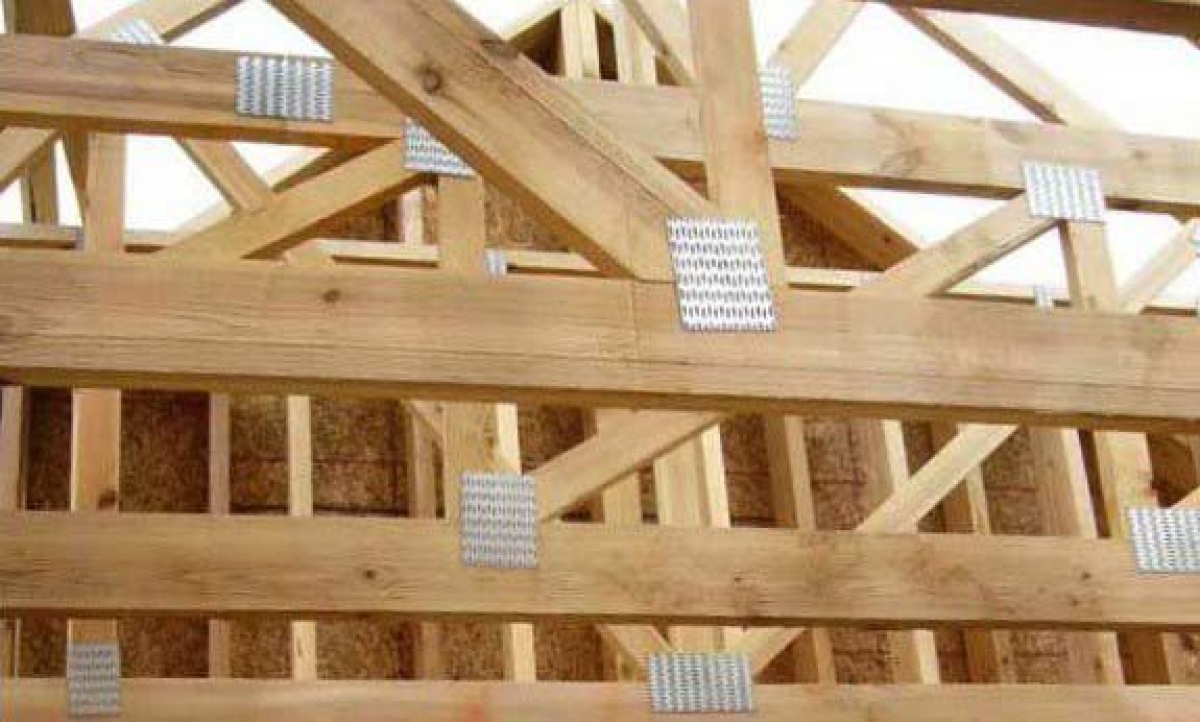

Удлинить стропило можно соединив гвоздями или шпильками две доски, уложенные с нахлестом в метр.

Доску какого размера использовать для стропил: сечение, толщина

Несмотря на кажущуюся простоту, строительство стропильной системы – очень сложный процесс, который требует определенных математических расчетов.

Здесь важно подобрать правильные размеры доски для стропил. С одной стороны, это обеспечит надежность конструкции, с другой – позволит более рационально использовать древесину и избежать ненужных финансовых затрат.

Доска и брус – это два основных материала, которые используются для стропильной системы. Брус является наиболее оптимальным вариантом, но так как стоимость его на порядок выше, чем стоимость доски, то в целях экономии ряд дополнительных элементов стропильной системы изготавливают из более дешевой доски.

Расчет параметров

Точный расчет основных параметров доски для стропил очень важен. От них напрямую зависит прочность конструкции – если использовать доски недостаточного сечения, конструкция может обрушиться под весом кровельного материала или снега. Слишком толстая доска тоже не рекомендуется – такой материал стоит дороже, к тому же создает дополнительную нагрузку на фундамент и стены.

Толщина

Для изготовления стропил обычно используют доски толщиной 40-60 мм. Доски с сечением 40 мм применяются только для хозяйственных построек: гаражи, сараи и так далее. Для крыш домов используется доска с толщиной 50 мм и более.

Сечение

Сечение имеет следующую формулу: S=b*h. В данном случае b – это ширина доски, а h – это ее толщина. Сечение доски должно быть пропорционально ее длине.

Таблица для подбора сечения относительно длины

Длина Минимальная ширина, мм
1-6  м 150
От 6 м и выше 180



В том случае, если стропило наращивают, сплачивая между собой две доски, то участок сплачивания должен быть не менее, чем 500 мм. При этом рекомендуется установить его как можно выше к коньку.

Зависимость сечения от шага установки

Шаг установки стропил – это очень важное условие, которое оказывает влияние на сечение доски. Чем больше расстояние между стропилами, тем толще требуется доска и, наоборот – при достаточно частом шаге можно использовать доски меньше толщины.

Таблица соотношения шага стропил к сечению

Сечение, мм Шаг стропил, м, при расстоянии между опорами, м
3 3.5 4 4.5
40х180 1.4 1.0
50х180 1.5 1.2 0.9
50х200 1.5 1.1 0.7
50х220 1.2 0.9

Как рассчитать точные параметры доски

Все предоставленные выше характеристики являются усредненными данными, на которые можно только примерно ориентироваться, но ни в коем случае нельзя полностью полагаться, особенно при создании стропильной системы для крыши жилого дома. Полный и максимально точный расчет производится посредством сложных математических формул или в специализированных компьютерных программах, где учитывается ряд дополнительных факторов.

К этим факторам относятся ветровая и снеговая нагрузка, материал древесины, угол наклона стропил, материал кровельного покрытия и множество других. Только с их учетом можно получить полный расчет прочности и расчет вероятности деформации кровельной системы.

Советы по выбору доски

Помимо расчета сечения и толщины доски, следует быть внимательным при выборе самого материала. Прежде всего, доска должна иметь показатель влажности, не превышающий 18% – в противном случае со временем ее поведет, нарушится геометрия всей конструкции, возникнут дополнительные напряжения.

Также доска не должна иметь дефектов. Допускается наличие небольших несквозных трещин и сучков (не более трех сучков с диаметром до d=30 мм на погонный метр), размочаливание концов доски и тому подобное. Такой материал либо вообще нужно отбраковать, либо использовать в крайнем случае для тех элементов, которые не относятся к основным и несущим.

Какая доска подходит для изготовления стропильных ног?

Дом будет венчать кровельная конструкция с основой из древесины? Выбираете брус и доску? А знаете ли Вы, что почти все элементы стропильной системы можно выполнить из доски, включая сами стропила?



Требования к доске для изготовления стропил.



1. Важно правильно рассчитать необходимый размер и сечение. Стропильные ноги – основная несущая база всей кровельной конструкции, и она должна выносить весь вес крыши в сборе в течение определенного срока эксплуатации.  Вот почему без проекта и скрупулезных расчетов не обойтись. Чаще всего сечение стропильной доски бывает не менее 50х100 мм.

2. Это может быть только качественная доска 1 сорта или отборная. Существуют требования ГОСТ к качеству доски для изготовления стропил:

  • количество сучков на 1 п.м доски – не более 3;

  • диаметр возможных сучков – не более 30 мм;

  • наличие трещин – допускаются трещины не превышающие половины длины доски, трещины не должны быть сквозными;

  • максимально допустимый уровень влажности – 18%, в противном случае, по мере просыхания, стропила могут изменить геометрию – их «поведет», и вся кровельная система может обрушиться.

3. Доска перед изготовлением и монтажом стропил должна быть обработана специальными составами для защиты от влажности и биологических поражений (антисептиками) и для снижения класса горючести (антипиренами).



Кроме стропил, доска в кровельной системе идет на обрешетку, контробрешетку, используется для установки дымохода и мансардных окон. При грамотном расчете, качественном сырье, обработке с учетом всех правил СНиП и ГОСТ, стропильная система из доски прослужит достаточно длительный срок – такой же, как и деревянный брус.



БлокСПб продает пиломатериалы по лучшей цене (вагонка, листовые материалы, доска и брус) здесь >>

Закажите с сайта, чтобы получить скидку 10% от стоимости доставки. Вы можете оплатить товары онлайн, запросить счет или внести наличные. Для расчета нужного количества товаров, консультации по ассортименту, звоните в офис.

Доски для стропил, размеры и цены за штуку

Цена по запросу

Код товара: 309972

В КОРЗИНУ

Цена по запросу

Код товара: 309971

В КОРЗИНУ

Цена по запросу

Код товара: 309976

В КОРЗИНУ

Цена по запросу

Код товара: 309977

В КОРЗИНУ

Цена по запросу

Код товара: 309973

В КОРЗИНУ

Цена по запросу

Код товара: 309975

В КОРЗИНУ

Цена по запросу

Код товара: 309974

В КОРЗИНУ

Цена по запросу

Код товара: 400345

В КОРЗИНУ

Цена по запросу

Код товара: 400342

В КОРЗИНУ

Цена по запросу

Код товара: 401271

В КОРЗИНУ

Цена по запросу

Код товара: 400344

В КОРЗИНУ

Цена по запросу

Код товара: 400343

В КОРЗИНУ

Цена по запросу

Код товара: 310006

В КОРЗИНУ

Цена по запросу

Код товара: 310003

В КОРЗИНУ

Цена по запросу

Код товара: 310002

В КОРЗИНУ

Цена по запросу

Код товара: 310010

В КОРЗИНУ

Цена по запросу

Код товара: 310009

В КОРЗИНУ

Цена по запросу

Код товара: 310007

В КОРЗИНУ

Цена по запросу

Код товара: 310004

В КОРЗИНУ

Цена по запросу

Код товара: 310012

В КОРЗИНУ

Цена по запросу

Код товара: 400276

В КОРЗИНУ

Цена по запросу

Код товара: 310013

В КОРЗИНУ

Цена по запросу

Код товара: 400272

В КОРЗИНУ

Цена по запросу

Код товара: 310016

В КОРЗИНУ

Цена по запросу

Код товара: 310018

В КОРЗИНУ

Цена по запросу

Код товара: 310019

В КОРЗИНУ

Цена по запросу

Код товара: 400274

В КОРЗИНУ

Цена по запросу

Код товара: 310017

В КОРЗИНУ

Цена по запросу

Код товара: 400278

В КОРЗИНУ

Цена по запросу

Код товара: 310014

В КОРЗИНУ

Цена по запросу

Код товара: 400270

В КОРЗИНУ

Цена по запросу

Код товара: 400268

В КОРЗИНУ

Цена по запросу

Код товара: 310020

В КОРЗИНУ

Цена по запросу

Код товара: 310008

В КОРЗИНУ

Цена по запросу

Код товара: 310015

В КОРЗИНУ

Цена по запросу

Код товара: 400273

В КОРЗИНУ

Цена по запросу

Код товара: 310005

В КОРЗИНУ

Показать ещё 40 товаров

Всего 37 товаров

Выбор досок для стропильной системы

Важным этапом постройки дома является планирование и сооружение крыши, основой которой является, как правило, деревянная стропильная система. В условиях не самого мягкого российского климата с сильными, подчас шквальными ветрами и снежными завалами доски для стропильной системы должны выдерживать достаточно большие нагрузки и быть тщательным образом подобраны по своим характеристикам:

  • Плотности, которая отвечает за максимальные нагрузки и способность вбирать влагу.

  • Толщине ― определяет вес выдерживаемых конструкций.

  • Качестве просушки: недосушенная доска может досыхать уже в готовой конструкции и при этом деформироваться, что повлечёт деформации крыши.

  • Длине ― которая зависит от размеров крыши.

  • Ширине ― обеспечивает также несущую способность доски.

Какие доски закупать для строительства крыши?

У заказчика есть три варианта действий, который отличаются между собой стоимостью, собственными трудовложениями и количеством отходов:

  1. Закупка пиломатериалов по кубометрам. Предполагает самостоятельные работы по строганию и обрезке бруса, пропитке его специальными антигрибковыми составами и монтаже кровельной системы. Вариант, минимальный по стоимости, но максимальный по собственным трудозатратам, дополнительным вложениям в инструменты и пропитки, и максимальным количеством отходов.

  2. Закупка готовой доски для стропильной системы ― бруса строганного или обрезного, возможна обработка антигрибковыми составами уже на предприятии. Указывайте необходимые параметры бруса, выбирайте материал из предложений деревообрабатывающего предприятия. Дороже, но с минимумом отходов, и доска уже готова к монтажу.

  3. Закупка готовой стропильной системы ― уже обработанных досок, собранных в конструкцию, которая будет установлена на крышу. Из плюсов ― всё готово. Осталось смонтировать в считанные дни. Минусы: доставка усложнена габаритами конструкций, подъём наверх возможен только при помощи дополнительного оборудования, стоимость выше, дольше ждать изделия, подходящего под заданные параметры сборки, достаточно сложный для непрофессионального строителя проект

Где приобрести доски для стропил?

Если не хотите переплачивать за услуги посредников и ожидать время перекупки досок под ваш заказ, то наиболее выгодным вариантом будет обращение напрямую к специалистам деревообрабатывающего предприятия полного цикла: здесь вы найдёте наиболее широкий ассортимент досок для крыши, больше предложений по выбору вида и сорта древесины, а также возможность изготовления досок необходимых размеров и характеристик, возможность обработки и транспортировки до вашего объекта.

Компания «Baykalles» предлагает широкий ассортимент бруса и пиломатериалов разных размеров, доступны доски из дуба, лиственницы, кедра, сосны и других пород. Торопитесь: до конца сентября действует акция на брус строганный!

Какие пиломатериалы используются для стропильной системы крыши

В качестве материалов для стропильной системы крыши применяют доску или брус. Первый вариант обходится дешевле, ненамного уступая второму по эксплуатационным качествам. Правильный выбор пиломатериалов — один из факторов обеспечения долговечности и надежности для кровельной системы.

Стропильная доска: требования

При расчете стропильной конструкции учитывают не только толщину, но и качество используемых материалов. Для стропил подходят пиломатериалы из лиственной и хвойной древесины, удовлетворяющие таким требованиям:

  • число сучков диаметром до 30 мм из расчета на погонный метр пиломатериала — не более трех;
  • несквозные трещины длиной не более половины доски;
  • показатель влажности, не превышающий 15-20%, для первосортной древесины — не более 12%. Это важно, поскольку неправильно подготовленные материалы теряют в прочности.

В документах на пиломатериалы обязательно должна быть информация о качестве продукции: данные о производителе, номер стандарта пиломатериала, число единиц в упаковке, основные параметры древесины (размеры, влажность, порода дерева), а также дата выпуска.

Обязательным условием при возведении стропил является обработка древесины антибактериальными составами, антипиренами, а также веществами, которые защищают дерево от поражения насекомыми. Для затяжек используют дерево первого сорта, для ног и стоек стропильной конструкции — древесину первого и второго сортов. Нагрузка на подкосы меньше, поэтому для них можно довольствоваться третьесортным деревом.

Виды кровельной обрешетки

Основание для кровельного пирога может быть:

  • однослойным — кровельное покрытие укладывают на основу из 1 слоя пиломатериалов, закрепленных к ногам стропильной системы под углом в 90 градусов;

  • двухслойным. Первым слоем является контробрешетка из реек небольшой толщины, закрепленных вдоль стропил. Обрешетка монтируется перпендикулярно.

Последний вариант выбирают, когда материал для обрешетки неровный или если ноги стропил имеют большой интервал. При этом обеспечивается хорошая вентиляция между кровельным пирогом и каркасом, что способствует сохранности древесины.

Разновидности древесины для стропильной системы

Самые распространенные материалы, применяемые для изготовления обрешетки:

  • обрезная доска. Ее основные преимущества — высокая прочность и долговечность. Монтаж кровельного покрытия на нее удобен из-за ровной и гладкой поверхности;
  • необрезная доска — материал с полностью или частично не опиленной корой. По прочности она уступает предыдущему варианту;
  • ОСП — при использовании ориентированно-стружечных плит обязательным условием является наличие влагостойкой пропитки. Такая ОСП удобна для монтажа мягких кровельных материалов;
  • ФСФ — для сплошных настилов хорошим вариантом является влагостойкая фанера. Поверх нее укладывают гидроизоляционный слой.

Наилучшим вариантом из перечисленных считается обрезная доска 150х40 мм. Ее основные преимущества — устойчивость к влаге и механическим нагрузкам, поэтому шаг укладки кровельного каркаса может колебаться от 150 до 200 мм.

Какие факторы влияют на расход пиломатериалов?

При расчете необходимого количества пиломатериалов учитывают такие факторы;

  • площадь постройки;
  • разновидность кровли;
  • вид кровельного материала;
  • особенности климата;
  • параметры деревянных балок: размер и сечение;
  • ориентировочная совокупная масса конструкции.

Важно, чтобы стропильная система могла выдержать различные нагрузки: массу снежного покрова, сильный ветер и т. д.

Доска для стропил, из какой доски делают, сечение и толщина стропила — HandMadeHome

Деревянные стропильные ноги делают из бруса или доски, второй вариант более экономичен, не уступая по прочности первому. Чтобы обеспечить надлежащую надежность и долговечность всей конструкции, важно правильно подобрать пиломатериал, грамотно рассчитать его сечение.

Требования к качеству стропильной доски

Выполняя расчет стропильной конструкции, в которой предусмотрено изготовление стропильных ног из доски, важно учитывать не только сечение данных элементов, но и качество пиломатериала, который предполагается использовать.

В первую очередь, необходимо определиться, какая древесина более всего подходит для изготовления стропил. Это хвойный и лиственный пиломатериал, полностью отвечающий требованиям ГОСТ 8486-86 и ГОСТ 2695-83. Исходя из данных требований, доска для изготовления стропильных ног может иметь:

  • не более трех сучков на каждый погонный метр пиломатериала, максимально допустимый диаметр сучка составляет 30 мм;
  • несквозные трещины, длина которых не превышает 1/2 длины доски;
  • влажность не более 18% (измеряется влагометром).

Согласно предписаниям СНиП, приобретая пиломатериал для изготовления стропил и других элементов каркаса крыши, необходимо делать проверку документа, информирующего о качестве продукции. Там должны быть указаны:

  • наименование производителя и основные данные о нем;
  • название изделия и его номер стандарта;
  • размер пиломатериала, порода древесины, степень влажности;
  • количество единиц в упаковке;
  • дата выпуска партии пиломатериалов.

Древесина – натуральный материал, подверженный биологическому разрушению и горению. Чтобы снизить риск повреждения и разрушения готовой конструкции из пиломатериалов, требуется выполнить предмонтажную подготовку стропильных элементов, выполненных из доски. Подготовка подразумевает выполнение конструктивных и защитных мероприятий согласно требованиям СНиП. В число защитных мероприятий входит:

  • обработка древесины антисептическими составами с целью предотвратить преждевременное загнивание;
  • пропитка древесины антипиреновыми средствами, предотвращающими возгорание;
  • обработка стропил и других деревянных элементов средствами, защищающими от насекомых-вредителей.

В число конструктивных мероприятий входит:

  • монтаж гидроизоляционных прокладок в местах примыканий деревянных конструкций к кирпичным;
  • формирование гидроизоляционного ковра под кровельным материалом и пароизоляции со стороны помещения;
  • оборудование специальных проемов для вентиляции кровельного пирога.

Стропила, выполненные из доски, при соблюдении предписанных технологий обустройства крыши, смогут прослужить длительный срок, не требуя проведения ремонта.

Обработка древесины защитными средствами

На стропила после изготовления следует нанести спецсредства для био- и огнезащиты. Если делать обработку уже собранной стропильной конструкции, не получится защитить места стыков элементов и впоследствии именно они могут стать очагами гниения каркаса крыши. Это приведет к преждевременному разрушению кровли и повлечет за собой необходимость вложения серьезных финансовых средств в ремонт или замену крыши.

Стропила рекомендуется изготавливать их древесины хвойных пород, содержащей большое количество смолы, которая служит природным барьером от гниения. Тем не менее, даже деревянные элементы из лиственницы и сосны нуждаются в обработке специальными составами. Влажность доски для стропил не должна превышать 18%, в противном случае в процессе эксплуатации элементы стропильной конструкции может «повести», что вызовет деформацию кровли и потерю прочности всей системы.

Для нанесения защитных средств может использоваться мягкая кисть, валик, распылитель садовый или краскопульт, практикуется и метод окунания. Поверхность стропила должна быть чистой, сухой и не иметь лакокрасочного покрытия, препятствующего проникновению защитного состава в древесные волокна. Особенно тщательно пропитываются места будущих стыков стропильных ног. Обработку следует делать в сухую теплую погоду. Антисептики и огнезащитные составы (либо универсальное огнебиозащитное средство) наносятся двукратно. Между первой и второй обработкой стропильные доски должны успеть высохнуть.

Монтаж дважды обработанных стропил можно начинать только после их полного высыхания.

Сечение стропил из доски

Стропила могут изготавливаться из бревна, бруса или доски. К недостаткам бревна относится его большой вес и необходимость выполнять сложные врубки в местах креплений, которые существенно ослабляют несущие способности элемента из кругляка. Брус значительно лучше в применении, но стоит дороже, чем доска. Стропильные ноги из доски – оптимальный выбор, данный материал активно используется для изготовления боковых стропильных ног. Доска также позволяет делать удлиненные боковые стропила и прочные накосные (диагональные) стропильные ноги.

Такой параметр, как толщина доски, существенно влияет на ее прочностные характеристики. Толщина доски, пригодной для изготовления стропил, составляет 40-60 мм, причем для возведения кровли на постройках хозяйственного назначения лучше использовать доску толщиной 40 мм в целях снижения затрат. При этом для строительства крыши жилого дома данный параметр не должен быть менее 50 мм.

Ширина доски для стропил выбирается с учетом длины проема, который требуется перекрыть – чем длиннее стропильная нога, тем шире должна быть доска для ее изготовления. Стропила длиной до 6 метров могут выполняться из доски шириной 150 мм – таким образом, минимальное сечение стропила для крыши жилого дома составляет 50×150 мм. Если длина стропильной ноги превышает 6 метров, ширина доски должна быть не менее 180 мм. Удлиненную ногу делают из сплоченных досок шириной 150 мм, причем участок нахлеста досок, составляющий не менее 500 мм должен располагаться максимально близко к коньковой части.

Сечение стропил зависит от величины нагрузки на крышу (снеговой и ветровой), а также веса самой стропильной конструкции, угла наклона ската, длины перекрываемого проема и ширины дома. Чтобы рассчитать сечение, используются специальные таблицы и формулы, можно воспользоваться соответствующей компьютерной программой. В сложных случаях лучше всего доверить выполнение расчетов профессионалам.

Определив оптимальное сечение стропильных ног, необходимо обратить внимание на шаг установки стропил. Это взаимозависимые параметры, которые можно немного варьировать без ущерба для надежности кровли. Применение подкосов позволяет несколько уменьшить сечение стропил.

Наращивание стропил

Если длины или толщины доски не хватает для изготовления цельной стропильной ноги, выполняют наращивание стропила. Это можно делать различными способами. Проще всего сплотить доски, сложив их друг с другом широкими сторонами, и сшив гвоздями. Если укладывать доски со сдвигом в половину длины, можно изготовить длинную, прочную стропильную ногу, способную выдержать высокие нагрузки. Так делают, когда требуется создать накосные стропила вальмовой крыши.

В другом случае наращивания стропил делают косой срез на торцах, причем перед косым срезом выполняется небольшой вертикальный противоскользящий упор. Далее выполняется вертикальное сквозное отверстие для стяжки соединения болтом.

Удлинить стропило можно соединив гвоздями или шпильками две доски, уложенные с нахлестом в метр.

Каркас крыши 101 - Extreme How To

EHT исследует некоторые основные методы создания каркаса крыши, от макета до установки.

Обрамление крыши - одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке - «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет - это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем - это измерение от средней линии пролета до вершины линии крыши. Длина линии - это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике - это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания - гипотенуза.

Также необходимо знать желаемый уклон крыши. Шаг - это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю для сохранения водонепроницаемости.

Шаг - это величина угла или наклона крыши. Это обозначается двумя способами, шагом 1/3 или 1/4 в долях и 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя. После того, как вы определили высоту подъема, пролета, пролета, длины линии и уклона, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона - «спиной». Длинное плечо квадрата - это «лезвие», а короткое плечо - «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг - положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега). Измерьте расстояние от острия на лезвии до острия на язычке - это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

  • Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
  • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
  • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
  • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку. Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона - высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски. Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил - это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте доску конька до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез с отвесом с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.


Рекомендуемые статьи

Калькулятор стропил - оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в удобном для понимания виде. форма.

х

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 1879

$ 2042

$ 2593

Стоимость / с.F.

$ 3,05

$ 3,31

4,2

Общая стоимость

$ 4598

$ 4998

$ 6348

Посмотреть цены рядом с вами!

Начать здесь - Введите свой почтовый индекс

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши - это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Укажите площадь основания дома: Длина - это сторона свеса крыши (желоба). Ширина или пролет - это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши. Введите желаемую длину свеса - это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Угол наклона крыши - это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши.Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши, чтобы преобразовать градусы в значение «уклона».

4) Выберите шаг и ширину стропил:
Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2x8 дюймов, 2x10 дюймов или 2x12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски. LVL бывают стандартной длины 24, 28, 30 и 32 фута. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Не существует "цены доски", это означает, что доска 24 фута 2x10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2x10 дюймов. Единственная разница - длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, Массачусетс. Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%.Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2x8 на самом деле составляет 1,75 x 7,25 дюйма.

2x8 - 4,37 $ / пер. футов
2x10 - 5,23 $ / пер. футов
2x12 - 6,48 $ / пер. футов
2x14 - 8,35 $ / пер. футов
2x16 - 9,24 $ / пер. футов

Ограничения стропильного калькулятора

Этот инструмент разработан для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах.Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам - присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!


Галстуки с воротником vs.Стропила

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение - это сила натяжения, прилагаемая твердым объектом к другому объекту. Элементы растяжения - это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению.Стяжки воротниковые и стропильные - примеры элементов растяжения.

Натяжная стяжка - это структурный элемент, который подвержен сетевому растяжению.

Хомуты

«Воротник-галстук» - это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле - «луч воротника». В этой статье мы будем использовать «галстук для воротника».

Хомут-стяжка - это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега.Международный жилищный кодекс 2015 года не требует завязок-воротников (или балок-воротников). Однако в тех случаях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противостоящими стропилами. В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Другие факты о воротничках:

  • Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции.Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
  • Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
  • Там, где они требуются, их следует установить на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
  • Хомуты, вопреки распространенному мнению, не препятствуют расползанию стен.

Стропильные стропы

Стропильные стропы - это натяжные стяжки в нижней трети противостоящих друг другу стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных балок. На макете каркаса крыши ниже показана стандартная стропильная шпилька.

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпильки выдерживают давление наружу, которое стропила оказывают на внешние стены. Они помогают предотвратить расползание стен из-за веса крыши. При раздвигании стен коньковая доска может прогнуться. Провисание конька - один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная шпилька образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны иметь размер не менее 2 x 4 дюйма (номинал).

Другие сведения о стропильных связях:

  • Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил - серьезная структурная проблема для крыши с традиционным каркасом.
  • В большинстве домов балки потолка также служат стропильными балками.
  • Если стропила ориентированы перпендикулярно балкам потолка, стропильные шпильки следует устанавливать непосредственно над балками потолка.Стяжки обычно опираются на балки.
  • Когда стропила устанавливаются на 24-дюймовых центрах, стропильные стяжки обычно устанавливаются на каждом втором стропиле.
  • Нет ничего необычного в том, чтобы увидеть стропила размером 2 x 4 дюйма или 2 x 6 дюймов.

Усилия растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Вынос наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил надежно соединялась друг с другом непрерывной балкой перекрытия, а конструктивная коньковая балка была установлена ​​на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, следует устанавливать стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, перекрытые балки должны быть скреплены вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центрам 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или гвоздей 40d коробчатые) с каждое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Кафедральные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с нагрузкой вниз на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия силам тяги наружу. Многие соборные потолки часто демонстрируют признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить внешнюю тягу - использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной кровельной ферме нижний пояс действует как натяжная связь между внешними стенами.Изменения установленных ферм не допускаются. Обрезка любой фермы, особенно по нижнему поясу, нарушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на расстоянии двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться на высоте не более 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показан стандартный хомут. По мере того, как нагрузка прикладывается вниз, усиливается натяжение хомута.

Сжатие

На рисунке ниже изображена ферма цапфы на столбах.По мере того, как нагрузка прилагается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент оказывает давление на стены наружу, делая их отвесными.

Сводка

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно выявлять дефекты .


Обрамление стропил - Комиссия по обслуживанию юго-западного Нью-Брансуика

Хотя есть все виды стилей и подсистем кровли (мансарда, гамбрель, двускатный, двускатный мансардный, мансардный), в конце концов, когда дело доходит до большинства жилых крыш, существует всего два типа систем: стропила и фермы. .У этих двух систем есть как сходства, так и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности. Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов. Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Стяжка воротника: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене - подумайте о кровле в стиле «Кейп-Код».)

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали. Пролет НЕ ЯВЛЯЕТСЯ расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Стропила: Это брус, идущий от центра (вершины) к опорной стене.

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали.Пролет НЕ ЯВЛЯЕТСЯ расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет небольшой уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска конька: В некоторых случаях может потребоваться коньковая доска.Доска конька - это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Уклон: В строительстве уклон - или угол - крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

1/12 4,76 °
2/12 9,46 °
3/12 14,04 °
4/12 18.43 °
5/12 22,62 °
6/12 26,57 °
7/12 30,26 °
8/12 33,69 °
9/12 36,37 °
10/12 39,81 °
11/12 42,51 °
12/12 45 °
13/12 47.29 °
14/12 49,4 °
15/12 51,34 °
16/12 53,13 °
17/12 54,78 °
18/12 56,31 °
19/12 57,72 °
20/12 59,04 °

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом - за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается рядом с внешним краем, но также может использоваться на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

  • 1) Центр пика должен поддерживаться одним из двух факторов:
    • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
    • Доска коньковая из бруса стандартных размеров высотой, равной или большей поверхности стропила; поддерживается на расстоянии не более 1.2 метра (4 ') несущей стеной или деревянными распорками 2x6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
  • 2) Стропила в местах стыковки с верхней плитой несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, поочередно, стяжные шпильки. [9.23.14.8 (5)]
Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут
Стяжки-хомуты

можно использовать для уменьшения пролета стропил - они, по сути, обеспечивают промежуточную опору для стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает имеющуюся длину 16 футов, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике
Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки - это означает, что можно использовать секцию фанеры - пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы провели небольшое вычисление чисел и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Стропильный стол (общий)
2x4 2x6 2x8 2x10 2x12
12 ”OC 8’1 12’9 ” 16’9 ” 21’5 ” 25’7 ”
16 ”OC 7’4 дюйма 11’7 ” 15’3 ” 19’1 ” 22’2 ”
24 дюйма OC 6’5 ” 10’1 ” 12’9 ” 15’7 ” 18’1 ”
Калибровка коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2x8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивание стропил

Существуют некоторые особые требования к соединениям стропила и верхней пластины - вот столы для гвоздей, которые помогут в строительстве.

Детали конструкции Минимальная длина гвоздей, мм Требуемая длина, дюймы Минимальное количество или максимальное расстояние между гвоздями
Стропила крыши, ферма крыши или балка крыши к пластине - гвоздь 82 3.23 3
Стропильная плита к каждой балке потолка 101 3,98 2
Стропила к балке (с опорой на коньки) 76 2,99 3
Стропила к балке (без конька) 76 2,99 См. Таблицу 9.23.14.8
ниже
Вставка на каждое стропило на пике 57 2.24 4
Стропило к коньковой доске - гвоздь - концевой гвоздь 82 3,23 3
Крепление воротника к стропилам - с каждого конца 76 2,99 3
Боковая опора стяжки воротника к каждой стяжке воротника 57 2,24 2
Домкрат для стропила от бедра или ендовы 82 3,23 2
Распорка крыши к стропилу 76 2.99 3
Стойка крыши к несущей стене - гвоздь 82 3,23 2
Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой обогревается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые конструктивные соображения на строителя / домовладельца.

К счастью, пространство можно рассматривать как «ограниченное» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2x6 и 25,3 для стропил 2x8. Теперь другие материалы - обшивка, пароизоляция, гипсокартон - добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2x8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемое значение R.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, - это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков. Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно.Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор - это самый быстрый способ сориентироваться на крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы предварительно запрограммированы формулами Пифагора для нахождения значений прямоугольных треугольников, а крыши - это все прямоугольные треугольники. Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries и одна от BuildCalc.По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящий - если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ. Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька.Для простоты и во избежание ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма - 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропила как скорректированный общий пробег. Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу "Дюйм", а затем нажимаю клавишу "Шаг". Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши - без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

Теперь в калькуляторе есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике.Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и на калькуляторе отобразится размер: 3 фута 3 13/16 дюйма. Я записываю это измерение и на стропило шаблона.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними.Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки. В этом случае я прикрепляю калибры с шагом 6/12 - 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила.Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) - это вертикальный разрез, а корпус (более широкая сторона) - горизонтальный разрез или сиденье.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне будет за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль языка квадрата. Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы создаете каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья.Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Мне нравится, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стенок 2 × 4 размер сиденья с обшивкой составлял 4 дюйма. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины - это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов от вертикальных разрезов, которые я отмечал до сих пор, - таким образом, размеры ступенек будут сопоставлены с нижним краем стропила.Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную отвесную линию, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма в длину.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче нарисовать его - это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки.Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут 5 13/16 дюйма

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала - проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Я добавляю это измерение к Подъему и маркирую его. Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP. Эта линия представляет высоту сообщения. Теперь я знаю, что если я его отрежу, оно подойдет.

Математически: (RISE + HAP) - глубина коньковой балки = высота стойки

В реальной жизни (не в математике) не все идеально.Я обычно вычитаю на 1/4 - 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину 1/2 дюйма, чем отрезать 1/2 дюйма от после того, как гребень окажется на стойке.

Процесс довольно прост - никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

(рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

Ridge Beam vs Ridge Board: в чем разница?

Спроектировать или построить двускатную крышу для сарая, хижины или другой конструкции может быть очень весело, но также сложно интерпретировать различные названия и термины.Речь идет о коньковой балке и коньковой доске. В чем разница и когда следует использовать тот или иной? Один из них - конструктивный элемент, требуемый строительным кодексом, а другой - опора, облегчающая строительство крыши.

Коньковая балка поддерживает концы стропил на коньке и передает нагрузку крыши на концы или стойки фронтона. Его следует использовать с уклоном менее 3/12, но его можно использовать и с большим уклоном. Коньковая доска не является конструктивной и может использоваться только на уклонах от 3/12 до 12/12.

В этой статье мы объясним разницу между коньковой доской и коньковой балкой, как установить каждую и что лучше. Мы рассмотрим, как прикрепить стропила к коньковой балке или доске, и обсудим, когда использовать коньковую балку или коньковую доску. К тому времени, как вы закончите читать нашу статью, вы будете знать различия, когда их использовать и как соединять стропила между собой.

Ridge Beam vs Ridge Board: краткое описание

Коньковая балка служит совершенно иному назначению, чем коньковая доска.В таблице ниже указаны различия.

Коньковая балка

Строительство крыши основано на знаниях, накопленных за тысячи лет проб и ошибок, геометрии, тригонометрии и современной инженерии. Строительный кодекс для вашего региона состоит из минимальных требований из прошлого опыта и является полезным инструментом при планировании или завершении проекта. Глава 8 Международного кодекса жилищного строительства (IRC) 2018 года касается конструкции крыш и потолков, а также содержит много полезной информации.

Что такое коньковая балка?

Коньковая балка служит конструкционным целям. Он поддерживает стропила и принимает половину живых и мертвых нагрузок на крышу и передает их вниз на фундамент. Вторую половину держат стены, поддерживающие нижние концы стропил.

Балка часто поддерживается на концах столбами, встроенными в концы фронтона, а иногда и промежуточными стойками в зависимости от длины, которую она охватывает. Балки могут быть изготовлены из тяжелой древесины, сборных пиломатериалов, деревянных конструкций или стали.

Нужна ли коньковая балка?

Коньковая балка обязательна для остроконечных крыш с уклоном менее 3/12, или если неразрезная стяжка хомутом или потолочными балками невозможна, или если потолочные балки не проходят параллельно стропилам. Балка также необходима, если балки перекрытия находятся выше нижней 1/3 стропил.

Размер коньковой балки

Размер коньковой балки зависит от расстояния, которое она простирает между опорами, а также от общей действующей и статической нагрузки, которую она должна выдерживать.Он должен выдерживать половину площади крыши, а также снеговые и ветровые нагрузки в месте расположения. Кроме того, балки могут быть изготовлены из пиломатериалов больших размеров, искусственной древесины, стали или других одобренных материалов.

При определении размеров коньковой балки важными факторами являются нагрузка на крышу (статическая и динамическая нагрузка), продолжительность нагрузки, расстояние между пролётами без опоры и состав балки. Снеговые и ветровые нагрузки влияют на временную нагрузку и обычно учитываются при расчете балок. Размер и пролет стропил также могут быть включены в нагрузку на крышу, чтобы помочь рассчитать площадь настила крыши и как часть статической нагрузки.

Таблица размеров коньковой балки

В таблице ниже представлена ​​информация о влиянии размера крыши и снеговой нагрузки на свободный пролет балки. Чем больше ширина балки, тем больше открытое пространство под балкой и больше размеры балки.

Таблицы размеров балок

предоставляют общую информацию и являются ориентирами, но конструкцию крыши должен проверять инженер. Безразмерные балки в нашей таблице - это балки из клееной древесины и ламината.


* LD = коэффициент продолжительности нагрузки * DL = постоянная нагрузка * SL = снеговая нагрузка на грунт (из Southern Forest Products Assoc.)

Пролет коньковой балки

Пролет коньковой балки - это расстояние между опорами. Пролет определяется размером или размерами балки, половиной площади настила крыши, собственным весом, а также динамической (снеговой) нагрузкой, которую она должна выдерживать, и в течение какой продолжительности. Чем дальше друг от друга расставлены опоры для балки, тем больше остается открытое пространство под балкой.

Калькулятор коньковой балки

Калькуляторы коньковой балки

стали более распространенными и являются альтернативой пролистыванию диаграмм и таблиц для определения размера балки и пролета между опорами.Чем больше информации вы можете ввести, тем точнее будет получен расчетный результат.

При выборе калькулятора ищите тот, который позволяет вводить следующие данные: длина пролета, продолжительность нагрузки, тип нагрузки, материал балки, максимально допустимый прогиб, наклон или шаг, параметры динамической и постоянной нагрузки, площадь настила крыши (также известная как как длина притока), расстояние между стропилами и другая информация, которую вы считаете необходимой. BeamChek ™ предлагает универсальный калькулятор, который можно загрузить или использовать бесплатный онлайн-калькулятор для определения размеров луча.

Как крепить стропила к коньковой балке?

Стропила могут располагаться поверх балки конька или прикрепляться к сторонам балки. Стропила, которые сидят на балке, толкаются вниз и могут иметь выемки, чтобы они плотно прилегали к балке. Они должны быть прибиты на носках к балке и противоположному стропилу, чтобы сохранить выравнивание. Противоположные стропила могут стыковаться друг с другом или быть смещены и прибиты гвоздями до того, как они будут забиты на место.

6-миллиметровую (15/64 дюйма) косынку со сквозными болтами также можно использовать для скрепления друг с другом противоположных стропил.Ремни урагана или стяжки обычно используются для соединения стропил с балкой и предотвращения подъема.

Есть несколько способов крепления стропил к сторонам балок. В прошлом обычно использовали шипы для фиксации стропил для ногтей на ногах. Сегодня металлические верхние стропильные крюки конька или стропила и нижние стропильные вешалки часто используются для крепления стропил к балке. Ленточные стяжки также используются для противодействия подъемным силам на стропилах бокового крепления.

Варианты опор коньковой балки

Коньковая балка, в отличие от коньковой доски, представляет собой конструктивный элемент, который несет половину веса перекрываемой крыши, поэтому ее необходимо поддерживать.Обычно он поддерживается деревянной или стальной стойкой или каменной конструкцией внутри фронтона стены, а также другими опорными конструкциями вдоль ее пролета по мере необходимости.

Можете ли вы присоединиться к балке конька?

Балки, особенно из габаритных пиломатериалов, могут нуждаться в сращивании. Соединение должно происходить между стропилами, а не на стропилах, и поддерживаться балкой, стойкой или колонной. Размер балки, опирающейся на опору, должен соответствовать требованиям норм или превышать их (не менее 1-1 / 2 дюйма), как и размеры столба или колонны и опоры для сохранения структурной целостности.

Как установить коньковую балку

Установка коньковой балки зависит от ее размера и материала, из которого она изготовлена. Поднять 16-футовую трехслойную бревно 2 × 12 можно одним или двумя людьми. Для размещения клееной и многослойной или стальной балки от 20 до 40 футов может потребоваться кран или А-образная рама с цепным блоком, чтобы поднять ее на место.

Обычно ставят один конец балки на опорную конструкцию, а затем поднимают и кладут другой конец. В некоторых ситуациях может оказаться целесообразным поднимать чередующиеся концы на фут или два за раз, чтобы уменьшить нагрузку на опорные конструкции и упростить вставку в пазы кирпичной кладки.

Доска ридж

Коньковая доска используется для строительства каркаса крыши. Он не является конструкционным, поэтому для его переноски не требуются стойки или колонны, хотя некоторые строители прикрепляют их к торцам фронтона, чтобы удерживать их на месте.

Что такое риджборд?

Доска коньковая - это обычно одномерный отрезок пиломатериала. Он должен быть по глубине равной или большей по глубине срезанным под углом концом стропила, который опирается на него. Доска коньковая выдерживает шаг и расстановку стропил; он не несет конструктивного веса.

Где найдешь риджборд

Коньковые доски обычно используются в конструкциях крыш с уклоном крыши от 3/12 до 12/12. Часто используются в двускатных крышах, они также встречаются в шатровых, гамбрелевых, мансардных, соляных крышах и в смешанных сочетаниях стилей крыш.

Размер коньковой доски

Доска конька должна иметь фактическую толщину 1 дюйм или больше, а затем должна быть такой же глубиной, как крепление к ней стропила. Краткое руководство - это размер доски, превышающий размер стропил, поэтому для стропил 2 × 6 требуется коньковая доска 2 × 8, а для стропил 2 × 8 - коньковая доска 2 × 10 и так далее.

Пролет стропил определяет его толщину, которая, в свою очередь, определяет глубину коньковой доски. В приведенной ниже таблице размеров коньковой доски показано, как на пролет стропил влияет расстояние, вид и уклон, а также временная или снеговая нагрузка.


* (GSL = снеговая нагрузка на грунт и DL = статическая нагрузка) Примечание A: Пролет превышает 26 футов.

Информация из таблиц R802.4.1 (4) и R802.4.1 (5) IRC2018

Как установить риджборд

Существует множество способов установки коньковой доски в зависимости от стиля крыши.Один из способов - прикрепить доску к концам фронтона, чтобы сохранить высоту и уровень конька. Другой распространенный метод - установить временную скобу A-образной рамы на каждом конце, чтобы установить уровень, высоту и расположение конька без необходимости использования фронтонных концов.

Как прикрепить стропила к коньковой балке и коньковой доске

Крепление стропил к коньковым балкам или доскам зависит от того, какой метод используется. Стропила, которые сидят на балке, обычно крепятся с помощью 3 или 4 - 16d (3-1 / 2 ”x0,135) гвоздей, вбитых через стропильную сторону в балку.

Для крепления стропил к сторонам балки или коньковой доски многие строители и домашние мастера используют стальные нижние стропильные вешалки или верхние коньковые стропильные вешалки или стяжки. Все стропила, независимо от способа крепления, требуют обвязки ленточными стяжками и фиксации их к балке или доске для предотвращения поднятия. Галстуки, вешалки и ремни должны быть закреплены утвержденными гвоздями или шурупами. Таблица R602.3 (1) IRC 2018 может быть полезной.

Гвоздь

Стропила следует прибивать заподлицо к коньковой доске.Независимо от того, используете ли вы конструкционные шурупы или гвозди, их обычно вбивают через верх стропила в поверхность доски. Обычно достаточно двух-четырех гвоздей, вбитых в доску сбоку (с зазубринами) стропила, чтобы удерживать ее на месте.

Стропила, прикрепленные к коньковой балке, создают большую сдвигающую нагрузку на гвозди, поэтому важно использовать гвозди правильного размера, размещения и количества гвоздей. Гвозди вбиваются в стропила с противоположных сторон, образуя «Х» в месте пересечения балки.Это создает лучшую прочность на сдвиг или сопротивление.

Соединитель конькового стропила

Верхние стропильные вешалки или стяжки для конька - отличный способ разместить и прикрепить стропила к коньковым балкам или доскам. Соединители Simpson Strong-Tie RR (коньковые стропила) - отличный выбор.

Изготовленные из оцинкованной стали 18-го калибра, они работают на стропилах 2 × 6 с уклоном до 30 ° и крепятся с помощью восьми-десяти гвоздей 10dx1-1 / 2 дюйма или винтов # 9 × 1-1 / 2 ”Strong Drive (SD).

Simpson Strong Tie LSU26 Подвеска с регулируемой балкой

Нижние стропильные вешалки крепятся к балке или доске, а также к нижней и боковым сторонам стропил 2х6.Одним из таких продуктов является Simpson Strong-Tie LSU26.

Подвеска из оцинкованной стали 18 калибра с регулируемым наклоном, которая крепится к балке или поверхности балки и стропилам. Вешалка регулируется на строительной площадке на 45 ° вверх, вниз, влево или вправо.

Для каждой балочной подвески требуется шесть гвоздей 10d для крепления к балке или шесть гвоздей 10dx1-1 / 2 ”для лицевой стороны доски и пять гвоздей 10dx1-1 / 2” для крепления к балке.

Легкая наклонная стропила U-образная подвеска

Наклонные легкие стропильные вешалки Simpson Strong-Tie изготовлены из оцинкованной стали 18 калибра.Подвески могут быть прикреплены до того, как стропила 2 × 6 будут на месте, или после, благодаря их U-образной форме.

Регулируемый шаг подходит для уклонов от 0/12 до 14/12. Крепежные отверстия расположены высоко на боковых полках, чтобы лучше подходить к стропилам, которые свисают под балкой или доской.

Подвес крепится к балке четырьмя винтами SD # 10 × 2-1 / 2 дюйма или гвоздями 3-1 / 2 ”x0,162, а к стропилу - пятью винтами SD # 10 × 2-1 / 2” или 3-1 / 2 × 0,162 гвоздя. При прикреплении к коньковой доске используйте четыре гвоздя 10dx1-1 / 2 дюйма или четыре винта Strong Drive (SD) # 9x1-1 / 2 дюйма.

Металлические ремни

Металлические ремни используются для крепления стропил к противоположным стропилам или коньковой балке, а также для противодействия подъемным силам и боковому натяжению. Simpson Strong-Tie CS18 представляет собой катушку длиной 25 футов (доступны более длинные) из оцинкованной стали 18 калибра шириной 1-3 / 8 дюйма, предварительно перфорированной для гвоздей 8d или 10dx1-1 / 2 дюйма или # 9 × 1-1 / Винты 2 ”Strong Drive (SD).

Ремень на строительной площадке отрезается до необходимой длины в соответствии с поставленной задачей.

Ridge Board vs Ridge Beam: что лучше?

Коньковая балка - это конструктивный элемент, несущий нагрузку на крышу, в то время как коньковая доска - это метод каркаса, используемый для облегчения пространства и крепления стропил.Многие дома и здания были построены без использования конькового бруса или доски и веками выдержали испытание временем.

Однако балки

должны использоваться для поддержки крыш с уклоном менее 3/12. Они также часто используются, чтобы сделать чердачное пространство более открытым для использования или обзора.

Что лучше, зависит от задачи. Если вы строите уклон от 3/12 до 12/12 и не беспокоитесь о выступающих стропилах, сводчатых потолках или обширном непрерывном чердаке, используйте коньковую доску, чтобы упростить каркас.Для малоскатных крыш, сводчатых потолков, сплошного чердачного пространства используйте балку.

Когда использовать коньковую балку вместо коньковой доски?

Строительные нормы и правила - это руководство, которое поможет определить, когда использовать коньковую балку, а когда в этом нет необходимости. Как правило, на всех крышах с уклоном менее 3/12 необходимо использовать коньковую балку в соответствии с разделом R802.3 IRC.

Коньковые балки также обычно используются, когда архитекторы требуют сводчатых потолков, открытых балок или когда требуется открытое чердачное пространство.Балка не требует завязок-воротников, прогонов и распорок, которые могут помешать использованию чердака. Если балка не требуется, то крышу можно построить с коньковой доской или без нее.

Заключение

Коньковая балка - это необходимый элемент конструкции, который несет половину нагрузки на крышу и должен использоваться при строительстве крыш с уклоном менее 3/12. Коньковая доска не является конструкцией и помогает при установке стропил.

Надеюсь, мы устранили всю путаницу, которая у вас могла возникнуть по поводу этих двух элементов, и вы лучше понимаете, когда использовать каждый из них и как к ним прикрепить стропила.Если вы нашли статью полезной, поделитесь ею с другими. Как всегда, мы будем благодарны за ваши комментарии и предложения.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Установка стропил для патио | HomeTips


Эта статья является продолжением статьи: Строительство крыши над настилом или патио.

Стропила распределяют нагрузку на кровлю патио по балкам, что позволяет использовать кровельные материалы, слишком незначительные для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания или перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части крыши придомового дворика.

Стропила можно соединять с ригелями и балками любым из нескольких способов. Правильный метод использования зависит от конструкции крыши. Информацию о правильных пролетах и ​​расстоянии между балками и стропилами крыши патио см. В разделе «Максимальные размеры балки и стропила крыши патио».

Декоративная обрезка концов стропил может придать крыше патио или беседке особый стиль.Если вы хотите добавить декоративные детали к стропилам, сделайте это, прежде чем поднимать и закреплять их на месте. Для криволинейных пропилов используйте сабельную пилу.

Прикрепление стропил к ригелю

При прикреплении потолка к дому стропила крепятся к дому с одного конца. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Балочные подвесы позволяют подвешивать стропила к балке, а для наклонных стропил можно сделать надрез или использовать специальные стропильные балки.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами, как если бы стропила прикреплялись к балке.

Соединение стропил

Там, где стыки стропил не видны, стропила можно стыковать встык встык с бортовыми «косынками».

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска пиломатериала размером 1 или 2 дюйма такой же ширины, что и стропила (как показано слева), и длиной около 18 дюймов, центрированных по обеим сторонам стыка. Или соедините элементы, используя изготовленные металлические соединительные пластины.

Если одного стропила недостаточно, два стропила можно соединить внахлест или соединить по балке.© Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила на целый дюйм находится на опорной балке. Если вам необходимо соединить несколько стропил, расположите стыки по разным балкам в шахматном порядке, чтобы предотвратить слабое основание.

Другой метод сращивания - хотя он не использует равномерный интервал - заключается в перекрытии концов стропил, которые поддерживаются балками. Если требуется более одного стыка на всей длине стропила, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте к обеим сторонам каждого стыка шесть общих оцинкованных гвоздей 8d или 10d.Этот тип сращивания, как показано выше справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в распорках.

Наклонные стропила

Установить наклонные стропила на место новичку может быть непросто. Обычно проще всего отрезать одно стропило по размеру, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы вырезать наклонные стропила для крыши внутреннего дворика, уложите стропильную доску так, чтобы она опиралась краем на ригель и балку параллельно ригелю.Затем плотно прижмите острие стропила к стене дома. Используя брусок в качестве линейки, отметьте концы для резки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте прорези для птичьего рта в местах, где стропила опираются на перекладину и балку.

Разместите стропило в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и вырежьте оставшиеся стропила, используя это стропило в качестве шаблона.Перед тем, как закрепить стропила на месте, обработайте их деревянной отделкой. Если прикрепление крыши патио к ригелю под карнизом не дает достаточно места для головы, вы можете установить стропила новой крыши патио на верхней плите стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши патио может быть сложно построить стоечно-балочные конструкции, поддерживающие стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке.Самый распространенный метод крепления к верхней части балки - вбивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут иметь уклон, используйте сейсмические анкеры (также известные как стропильные стропы), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного якоря, второй может потребоваться по диагонали напротив первого в районах с сильным ветром или в сейсмических районах; проконсультируйтесь с вашим строительным отделом относительно местных стандартов.При использовании обычных анкеров необходимо сделать надрез в стропилах, чтобы они подошли, или использовать двухсторонний анкер, чтобы избежать зазубрин.

Если стропила простираются на большие расстояния или находятся на большом расстоянии друг от друга, они склонны к перекручиванию или короблению, если они не закреплены блокировкой. Также следует учитывать ширину стропил; те, которые сделаны из пиломатериалов 2 на 8 или больше, требуют большей блокировки, чем те, что сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными кодами. Если пролеты стропил меньше 8 футов, коллекторы (перпендикулярные стропила), прибитые к концам стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию через стропила, где будет проходить блокировка, а затем продвигайтесь по балкам, измеряя и отмечая длину необходимой блокировки.

Самый простой способ разместить блоки - это расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не ногать их. Используйте гвозди 16d.

Для декоративного акцента и для того, чтобы скрыть металлические колпачки столбов, вы можете обрезать и подрезать ножку под углом, чтобы она соответствовала верхней части столбов.

СЛЕДУЮЩИЙ СМОТРЕТЬ:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
