Что такое буферная емкость? Правильный расчет буферной емкости.

Расчет будем проводить на примере оборудования тороговой марки Buderus.

Для домов, где нет возможности или дорого подключить газ, Buderus предлагает решение с твердотопливным котлом и буферной емкостью. Твердотопливные котлы Buderus в комбинации с буферной емкостью обеспечат наилучший комфорт в доме и сократят Ваши расходы на отопление в 3-4 раза.

С помощью буферного бака-накопителя достигается наилучший эксплуатационный режим теплоснабжения, особенно если применяется интеллектуальный регулятор для системы отопления.

Тепло, не используемое в какой-либо конкретный момент времени для отопления, переходит на промежуточное хранение в буферную емкость и оттуда по мере необходимости дозировано подается в систему отопления. После сгорания загруженного топлива отдача тепла осуществляется исключительно из буферного бака.

Система теплоснабжения Buderus: твердотопливный котел + буферная емкость:

• обеспечит наилучший комфорт с возможностью полностью автоматизированной эксплуатации системы отопления;
• сократит количество загрузок топлива до 1-2 раз в сутки;
• сократит расход топлива за отопительный период в 3-4 раза;
• сократит расходы на отопление за отопительный период в 3-4 раза;
• позволит обслуживать котел в удобное время суток.

Схема альтернативного независимого теплоснабжения Buderus: твердотопливный котел + буферная емкость + система регулирования Logamatic.

Методы расчета, обеспечивающие профессиональный подбор буферного накопителя

Статический метод — определение объема буферной емкости по количеству топлива, загружаемому в котел.

Этот метод определения объема бака-накопителя основан на энергетическом балансе количества выделяемой и потребляемой энергии. Т. е. буферная емкость должна забрать всю полезную энергию топлива, производимую твердотопливным котлом с полностью загруженной топкой (когда тепло не отбирается отопительной системой). После пересчета единиц измерения, подстановки приблизительных значений плотности и удельной теплоемкости и применения опытных значений получена формула для расчета объема буферного бака:

Расчетные величины:
V_б.б. — объем буферного бака, в литрах;
Q_K — номинальная мощность котла, в кВт;
t_в — номинальное время выгорания топлива, в часах.

Динамический метод — определение объема буферной емкости по потребности в тепле и температурному режиму системы отопления.

В течение большей части отопительного периода требуется лишь минимальная доля номинальной потребности в тепле. Для наиболее часто встречающегося рабочего режима (при средней температуре наружного воздуха за отопительный период) выбирается оптимальный режим работы отопительной установки.

Альтернативный способ расчета буферной емкости — по заданному пользователем максимальному (предусмотренному) количеству времени работы отопительного котла в сутки.

Расчетные величины:

V_б.б. — объём буферного бака, в литрах;
Q_n— расчетная отопительная нагрузка, в кВт;
Q_К — номинальная мощность котла, в кВт;
t_р.к. — максимальное (предусмотренное) время работы котла в сутки, в часах;
t_R — расчетная температура в обратном трубопроводе, в °С.

Сколько позволит сэкономить буферная емкость?

Для примера рассчитаем сколько нужно дерева, для того чтобы обеспечить теплом дом площадью 250 м² при условии, если он будет отапливаться твердотопливным котлом без буферной емкости и с буферной емкостью.

Данные для расчета:

—   Стальной твердотопливный котел Buderus Logano S111 -2-32 D;

—   Номинальная теплопроизводительность котла: Q_котла = 28 кВт;

—   Расчетная отопительная нагрузка: Q_N = 25 кВт;

—   Коэффициент полезного действия: n_ср = 78%;

—   Используемое топливо: дерево с теплотворной способностью Q _H^P = 4,1 кВт*ч/кг и влажностью d = 20%;

—   Продолжительность горения одной загрузки топлива при номинальной мощности: t_r≈4ч;

Расчет:

1. Объем буферного бака-накопителя:

2. Из формулы (3) определяем время работы котла в сутки с буферной емкостью в среднем за отопительный период:

3. Количество ежедневных загрузок топки котла с буферной емкостью в среднем за отопительный период:

4. Расход топлива (дерева) в час:

5. Расход топлива (дерева) за отопительный период:

t_{р.к. сут. без буф. емк.} — время работы котла в сутки без буферной емкости в среднем за отопительный период (при среднем количестве загрузок топки котла в сутки за отопительный период ≈ 3,5 раза), час;

Д_от.п ~ длительность отопительного периода, сутки.

Сокращение расхода дерева за отопительный период составит ≈ 13630 кг.

Срок окупаемости буферной емкости PS 1500 л с теплоизоляцией (ближайшей по объему по отношению к расчетному значению) в зависимости от стоимости дерева составит от 2 до 5 лет.

При применении интеллектуальных систем регулирования Buderus Logamatic 4121/4323 для распределения накопленного тепла из буферной емкости достигается сокращение расхода топлива за отопительный период в 3-4 раза!

Буферные емкости Hajdu: обзор | Котельное оборудование, отопительные котлы, газовые котлы, как выбрать котел

Не для всех отопительных систем буферные емкости являются обязательным атрибутом, поэтому о пользе и назначении этих агрегатов знает не каждый. В этой статье мы расскажем о назначении и устройстве буферных накопителей, а также сделаем обзор моделей буферных емкостей Hajdu – передового производителя отопительного оборудования.

Буферный накопитель: что это и для чего?

Буферный накопитель (буферная емкость) — это изолированный бак, главное назначение которого заключается в сохранении и накапливании термоэнергии, получаемой от различных источников.

Кроме того, прибор может использовать эту энергию в дальнейшем по мере необходимости в системах тепловодоснабжения. Таким образом, обеспечивается высокий уровень комфорта в доме.

Для каких систем отопления нужен буферный накопитель?

Так как буферная ёмкость (тепловой аккумулятор) – великолепный помощник в вопросах регуляции подачи тепла, его накапливания и хранения, то такой прибор станет просто незаменимым в отопительных системах с твердотопливными котлами. Почему? Так как такие системы очень инерционны, то нередко перегреваются, и в доме может стать невыносимо жарко. Контролировать уровень нагрева самостоятельно довольно трудно: разве что подбрасывать в топку по одному поленцу, но это неудобно, да и КПД котла сильно снижается.

Решением такой проблемы является автоматизация системы отопления. Важно понимать, что в систему отопления должно поступать ровно столько тепловой энергии, сколько нужно. При этом должен обеспечиваться максимальный КПД котла, а значит и максимальная экономия топлива.

 Буферный накопитель создан специально, чтобы справляться с такими задачами.

Буферная емкость или буферный накопитель можно также использовать и с электрическим котлом. В таком применение есть большая выгода, т.к. тогда можно будет включать электрический котел в ночном маленьком тарифе на электричество. Если есть возможность подключить ночной тариф, то отопление электрическим котлом будет оптимальным, т.к. буферная емкость будет накапливать энергию выработанную за ночь электрокотлом, а днем будет ее отдавать.

Принцип действия буферного накопителя

Часть избыточной энергии поступает в бак-накопитель, который, в свою очередь, тщательно утеплен и представляет собой нечто вроде «термоса». После того как котел прекратил свою работу (топка потухла), запасенная энергия порциями подается в систему отопления до тех пор, пока температура в баке выше, чем в системе отопления. Важно, чтобы в баке присутствовал эффект сепарации, т.е. разделения слоев воды на горячий и холодный.

При правильном подборе теплоаккумулятора и достаточном утеплении дома, тепло в доме может поддерживаться до 1-1,5 суток.

Буферные накопители Hajdu

Венгерская отопительная компания Hajdu — безусловный лидер в производстве буферных ёмкостей. Именно поэтому следует подробно остановиться на ее продукции. Буферные накопители HAJDU – в зависимости от выполнения – могут работать от нескольких источников энергии: косвенным методом от солнечной энергии, от газа, угля и других энергоносителей (прим. дополнительный ТЭН).

Буферный накопитель состоит из металлического бака, мягкой полиуретановой теплоизоляции, кожуха и крышки из искусственной кожи. Бак и теплообменник изготавливается из стали Ст37-2. Внутренняя поверхность бака не имеет коррозионную защиту, таким образом заполнять можно только водой для отопления! Не годен для хранения питьевой воды! Для получения горячей воды нужно использовать косвенный накопительный водонагреватель, а в качестве теплоносителя можно использовать нагретую воду из буферной емкости.

Изоляцией накопителей является мягкая полиуретановая пена толщиной 100 мм; кожух из искусственной кожи. Кожух и изоляция (при объёме выше 500 литров) монтируемые.

Модели буферных накопителей Hajdu

На рынке представлено четыре модели буферных накопителей Hajdu. Все модели имеют свои отличительные особенности и свою специфику. Расскажем кратко о каждой из них.

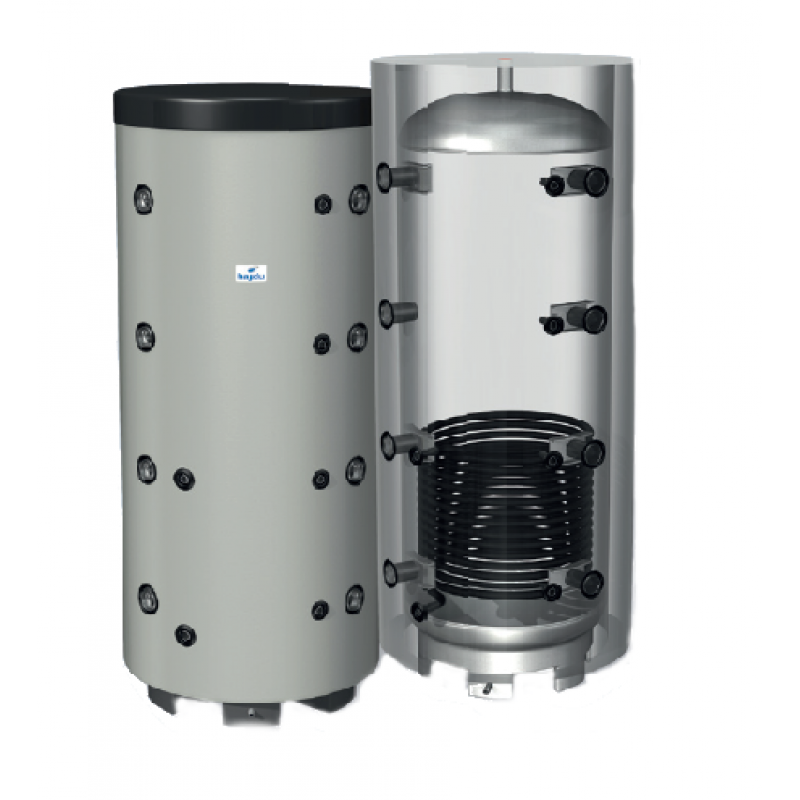

HAJDU AQ PT

Модель производится в пяти вариантах объёмов: от 500 до 2000 л. Теплоизоляция в данной модели не входит в комплект поставки и заказывается отдельно. Рабочее давление составляет 3 бара. Данная ёмкость поставляется с одним теплообменником.

HAJDU AQ PT C

Модель производится в пяти вариантах объёмов: от 500 до 2000 л. Рабочее давление 3 бара. Данная ёмкость имеет встроенный теплообменник (змеевик), это и является основным отличием PT C от модели PT. Теплоизоляцией баков является мягкая полиуретановая пена толщиной 100 мм и кожух из искусственной кожи, в комплект поставки не входит, заказывается отдельно.

HAJDU AQ PT C2

Модель производится в пяти вариантах объёмов: от 500 до 2000 л. Теплоизоляция в данной модели не входит в комплект поставки, и заказывается отдельно. Рабочее давление 3 бара. Данная ёмкость поставляется с двумя теплообменниками.

HAJDU PT CF

Hajdu PT CF без изоляции обладает достаточно компактными размерами. Он представляет собой бак для горячей воды, который служит в качестве аккумулятора. Модель производится в трех вариантах объёмов: 500, 750 и 1000 л. Вы сможете использовать данный буферный бак на производстве, на котором процессы, тем или иным образом связанные с выработкой тепла или холода, происходят с разницей во времени.





Какие существуют буферные емкости — Блог Romstal

Буферная емкость, или тепловой аккумулятор, это бак, который позволяет создавать запас тепловой энергии для ее последующего использования. Это оптимальное решение для систем отопления, которое позволяет аккумулировать возможные излишки тепловой энергии

Зачем нужна буферная емкость?

К сожалению, в Украине мало еще кто применяет буферные емкости в своих системах отопления. Потому что это траты, да и необходимо для установки системы отопления с применением буферной емкости помещение не менее 5 кв.м. Однако, европейский опыт использования буферных емкостей доказал их экономическую выгоду. Кроме того, буферная емкость это в первую очередь безопасности, ведь она снижает риск перегрева теплоносителя.

Существует несколько типов буферных емкостей:

Баки-аккумуляторы– это теплоаккумулирующая емкость для накопления и сохранения теплоносителя в системах отопления жилых и небольших производственных площадей.

Буферные емкости «бак в баке» — выполняют ту же функцию что и обычные баки-аккумуляторы, но при этом за счет встроенного бака ГВС позволяют обеспечивать нужды в горячей воде.

Баки с встроенными змеевиками или бивалентная буферная емкость – служит для работы с источниками использующими другой тип теплоносителя, например тепловые насосы, солнечные коллектора.

Большинство типов буферных емкостей имеют возможность установки в них ТЭНа.
Буферный накопитель необходимо подбирать в зависимости от системы отопления.
Расчет и подбор буферной емкости достаточно время-затратный процесс. В большинстве случаев емкости подбирают исходя из мощности котла, или котлов, которые будут на нее работать. Например, при мощности котла в 25 кВт, минимально рекомендуемая буферная емкость будет -500 л, оптимально – 1000 л

Буферная емкость для твердотопливного котла

Все твердотопливные котлы, независимо от их типа и способа сжигания топлива, имеют следующие общие свойства:

Работают только в узком высокотемпературном графике (90/750 С или 80/600 С).

Могут менять мощность в диапазоне 100…50% путем уменьшения количества поступающего воздуха для горения. Причем с уменьшением мощности резко падает КПД за счет увеличения доли СО.

Котел не может быть остановлен, пока в нем не догорит все топливо.

Котел подбирается с запасом мощности около 15% на самую холодную пятидневку.

Современные системы отопления, в зависимости от наружной температуры и климата внутри помещений, изменяют расход и температуру в отопительных приборах. Таким образом, при установке твердотопливного котла в систему отопления получается дилемма: котел экономичней всего работает в высокотемпературном режиме, а система отопления в низкотемпературном. Буферная ёмкость разрешает эту дилемму. Она позволяет твердотопливному котлу сжечь топливо с максимальным КПД, и положить его в буферную емкость. А система отопления отбирает накопленное тепло четко рассчитанными порциями по своей необходимости.Также замечено, что системы с твердотопливными котлами, которые не имеют буферной емкости, имеют расход топлива в 2-2,5 раза больше по сравнению с системами, имеющими буферную емкость. Это объясняется тем, что большую часть времени в отопительный сезон стоит относительно теплая погода, а значит котел все время работает с дефицитом воздуха для горения, и большая половина топлива буквально улетает в трубу в виде СО (недогар). Кроме экономии топлива — уменьшается количество загрузок топлива в течении суток.

Подбор буферной емкости

Наши специалисты с радостью осуществляют подбор буферной емкости под Ваши потребности. Ведь устройство достаточно не простое, и очень важно правильно подобрать его, чтобы не было проблем при установке. Монтаж буферной емкости должны осуществлять только профессионалы, поскольку при подключении важно учесть множество деталей. Важно, чтобы у Вас было отдельное помещение или специальное место для монтажа необходимого объёма буферной емкости. Более детальную информацию Вы можете уточнить у менеджера.

Буферная емкость — залог экономии топлива и нормального режима работы отопительной системы

Буферные емкости – это аккумулирующие тепло баки, предназначенные для хранения избыточного количества тепловой энергии. Простыми словами, это большие термосы в виде металлического бидона с утепленными стенками. Буферные емкости расположены между тепловым контуром и нагревательными приборами, горячая вода изначально поступает в бак, а уже потом – в радиаторы, коллекторы, теплые полы и т.д.

Зачем необходимы буферные емкости?

Это оборудование помогает значительно экономить топливо, запасая тепловую энергию в те моменты, когда она высвобождается в избытке и использовать при охлаждении температуры контура. Есть некоторые типы котлов, в которых топливо не может сжигаться равномерно (например, котлы на угле), или же котлы, для которых постоянное сгорание топлива приведет к существенному снижению КПД, а также повышенному износу топки (газогенераторные котлы, например).
Твердотопливные котлы являются популярными из-за дешевизны и простоты установки, но у них есть существенный недостаток: если регулярно не подкидывать топливо, то вода в контуре довольно быстро остынет. В этой ситуации выручает буферная емкость, в нее заходит горячая вода, после чего постепенно расходуется для отопления помещения. Если установить такую буферную емкость как тут, то снизится расход топлива, а интервалы между топками заметно увеличатся.
Для электрического котла буферная емкость также является оправданным вложением чисто из-за экономических соображений. Количество потребляемой котлом электроэнергии велико, а тарифы на нее в дневное и ночное время заметно отличаются. Поэтому монтаж буферной емкости позволит рассчитать режим потребления электричества и работы котла таким образом, чтобы нагрев происходил только ночью, когда электричество дешевое.

Преимущества установки буферной емкости:

• обеспечит высокий уровень комфорта и возможность полностью автоматизировать эксплуатацию отопительной системы;
• сократит количество загрузок топлива до 2 раз в сутки;
• уменьшит в 3-4 раза расходы на приобретение топлива;
• обслуживание котла можно проводить в удобное время, совершенно необязательно вставать среди ночи, чтобы загрузить очередную порцию угля в топку.

Ассортимент буферных емкостей на сайте http://santehsklad. com.ua/
Аккумулирующие емкости с объемом от 200 до 1000 литров можно приобрести в интернет магазине отопительной техники. Изделия произведены из нержавеющей стали, в ряд из них встроен бойлер. Бак утеплен теплоизоляционной полиуретановой пеной, в комплект поставки некоторых из них входят теплообменники.

(Просмотров всего 39, сегодня 1)

Буферная ёмкость для системы отопления

Для чего нужна буферная ёмкость

По сути , буферная ёмкость – стальная емкость в утеплителе от 300 до 2000 литров, можно даже назвать ее «Термосом» . Чтобы понять и разобраться, зачем она нужна, представьте себе такую ситуацию: Вы на даче решили попить чаю. Разожгли костёр, поставили на огонь чайник, вскипятили, сделали себе стаканчик и выпили. Замечательно. Через 2 часа Вам снова захотелось чая… Но вода уже остыла. И Вам опять необходимо разжигать костёр, ставить чайник и т.д. А теперь представьте, что у Вас есть термос… Накипятили один раз целый чайник воды, залили в термос и пьете чай целый день. Разжигать огонь и кипятить воду для чая в этом случае Вам придётся только один раз. И отвлекаться будете меньше, и дрова сэкономите 🙂

В случае с системой отопления ситуация аналогичная. Буферная ёмкость способна накопить определённое количество тепла, а потом отдавать его постепенно.

Где мы берём «лишнее» тепло

Предположим, что Ваш дом имеет отапливаемую площадь 220 м2. Когда летом на улице температура такая же, как и в доме (+20°С), теплопотери равны 0, дом тепло не теряет. С уменьшением температуры на улице дом начинает терять тепло:

• при +16°С дом теряет 2 кВт в час;
• при +9°С — 4,5 кВт в час;
• при +4°С — 6,5 кВт в час;
• при 0°С — 8 кВт в час;
• и так далее…
• при температуре на улице -25°С теплопотери составят примерно 18кВт/час (цифры примерные , рассчитать точные теплопотери дома может только специалист на основании предоставленных Вами данных , таких как материал, из которых построен дом и степени его утеплении и т.п.).

Для восполнения этих потерь тепла мы должны поставить котёл такой же мощности как и максимальные теплопотери дома, а лучше – даже чуть больше (а вдруг -35°С мороз ударит :)). То есть мы ставим котёл 22 кВт.

Нужно отметить, что мощностью твердотопливного котла можно управлять в очень узких пределах. Или дрова горят (25 кВт), или – не горят (0 кВт). Можно, конечно, уменьшить доступ кислорода прикрыв заслонку и снизить интенсивность горения, но эффект – незначительный. Будет киловатт 12-15, не меньше.

А теперь представим, что дело происходит осенью. Котёл горит( тлеет) на минимуме и выдаёт 15 кВт мощности. Температура на улице — 0°С и дом теряет только 8 кВт. Не очень хорошо. Дров-то вы сжигаете на 15 кВт, т.е. почти в два раза больше чем нужно. Мало того, встаёт вопрос: куда деваются остальные 7 кВт? Есть два варианта:

• перегретые радиаторы, в доме жарко;
• закипевший котёл, что чревато повреждениями самого котла и всей системы отопления.

Согласитесь, не совсем приятные последствия. Как избавиться 7 кВт лишней мощности? Вот именно эту «избыточную» мощность мы и отправляем в буферную ёмкость.

Рассмотрим примерную схему обвязки котла и буферной емкости :



Котёл греет воду и при помощи циркуляционного насоса рис.1 эта вода подаётся в буферную ёмкость. Соответственно, такой же объём воды, но остывшей, возвращается в котёл. Насос рис. 2 подаёт горячую воду из верхней части буферной ёмкости к радиаторам. Такой же объём воды (остывшей) возвращается в нижнюю часть буферной ёмкости. насос рис.1 работает тогда, когда горит котёл. К Насосу рис. 2 подключён комнатный термостат, который может включать-выключать насос в зависимости от температуры в доме.

Посмотрим как «лишняя» мощность аккумулируется в буферной ёмкости. С помощью Насоса 1 тепловая мощность (нагретая котлом вода) передаётся буферной ёмкости. Пусть это будет 15 кВт из примера выше. Насос 2 отдаёт мощность радиаторам (возмещает теплопотери). Предположим, что производительности насосов равны. Соответственно, сколько тепловой мощности придёт в буферную ёмкость, столько же уйдёт на радиаторы (те же 15 кВт). Но у нас на дворе – осень 🙂 (см. пример выше), температура 0°С, теплопотери дома 8 кВт. Мы подаём в радиаторы слишком много горячей воды. Что произойдёт? Температура в доме станет расти. Достигнет заданной на термостате комфортной (например 20°С) и Насос 2 выключится. Радиаторы через некоторое время начинают остывать, падает и температура в доме. Когда температура в доме упадёт ниже заданной на термостате, Насос 2 включится и снова будет греть радиаторы. То есть, Насос 1 работает постоянно,Насос 2 – с перерывами.

Так как их производительность одинакова, в буферную ёмкость будет приходить больше горячей воды, чем уходить. Соответственно, температура воды в буферной ёмкости будет повышаться. Так и происходит аккумулирование тепла. Теперь посмотрим, как мы отдаём набранное тепло. Котёл прогорел и Насос 1выключился. В буферную ёмкость тепло больше не поступает. Но Насос 2 продолжает работать в прежнем режиме, забирает из буферной ёмкости горячую воду и возвращает холодную. Температура в буферной ёмкости падает.

Подводим итоги пользы буферной ёмкости ?!

У вас до сих пор возникает вопрос о пользе ? Температура в ёмкости упадёт, и следовательно опять нужно разжигать котёл . Но насколько быстро она упадет ? Если система сделана без буферной ёмкости температура начинает падать сразу и это падение начинает ощущаться человеком через 0,5 – 3 часа (в зависимости от температуры на улице, утеплённости дома и т.п.). Естественно температура будет падать медленно, ведь общий объём воды в системе отопления составит примерно литров 120. А с буферной ёмкостью (например, 500-750 литров) – 650-900 л. То есть в 5-6 раз больше. Соответственно и остынет этот объём воды в 5-6 раз медленнее. Вот и получится, что понижение температуры в помещении после остановки котла начнется не через 0,5-3 часа, а 4 – 18 часов. Вот вам и польза!  То самое время, которое Вы можете не топить котёл, экономия на дровах и нет излишек тепла которое перегревает систему отопления , имея при всем при том свои комфортные 22-24°С.

Затраты/Экономия.

Затраты в данном случае – это стоимость буфера, циркуляционных насосов, комнатного датчика, более емкого расширительного бака, обвязки трубой и стоимость монтажа. Сумма примерно 700-1200 евро в зависимости от мощности системы отопления.

Экономия — весь отопительный сезон вы будете тратить в 2 раза меньше топлива. Единственное, за минусом дней, когда температура воздуха на улице будет опускаться в глубокий минус.  В это время эффект буферной ёмкости будет немного меньше, ведь увеличиваются теплопотери. Также к минусам можно отнести размеры буферной ёмкости. Даже самая маленькая ёмкость на 500 литров имеет диаметр 650 мм и высоту 1700 мм. Для монтажа в небольшой котельной  4 м2 площади не хватит. Возможность установки появляется начиная с 5 м2, и это только возможность. Не факт, что получится. Для консультации, решения вопроса о технической возможности монтажа буферной емкости, оценки существующей системы отопления нужен выезд монтажников компании ООО «Теплобаза»  на объект.

Теплоаккумулятор

Несмотря на простоту устройства, и очевидность пользы от использования теплоаккумуляторов, данный вид оборудования пока не очень распространен. В этой статье мы постараемся рассказать о том, что такое аккумулятор тепла и преимущества, которые приносит его использование в системах отопления.



Что такое теплоаккумулятор (буферная емкость) и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая. Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая. Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья. Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.



Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов.
Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т. ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно ~5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Основные функции буферной емкости (теплоаккумулятора):
— накопление и поддержание запаса тепловой энергии в виде определенного объема теплоносителя заданной температуры с возможностью ее использования в нужный период времени или при прекращении генерации тепла основными его источниками;
— организация системы отопления на нескольких генераторах тепла разного типа, которые работают с различными температурными и гидравлическими режимами и с использованием разных теплоносителей, а также в различные временные периоды;
— гидравлическое разделение контуров генераторов тепла и отопительного контура, согласование температурных режимов в различных контурах и создание благоприятных условий для работы оборудования, в частности котлов отопления, с максимальной эффективностью.

Устройство и объем теплоаккумулятора

Типовая конструкция буферной ёмкости.

В базовом исполнении, теплоаккумулятор представляет собой теплоизолированный бак с патрубками подачи и обратки для котлового контура и патрубками для отопительного контура. В самом простом варианте, буферная емкость может иметь всего по одному патрубку – для подачи и обратки.
Если система отопления имеет теплогенераторы на альтернативных источниках энергии, то используются тепловые аккумуляторы более сложной конструкции. Как правило в них имеется один или несколько змеевиков-теплообменников для организации автономных контуров. Емкости для таких систем могут быть укомплектованы насосно-смесительными узлами для различных контуров в заводском исполнении. Дополнительный теплообменник может быть установлен, если теплоаккумулятор используется также для приготовления горячей воды для бытовых нужд.

Рис. Буферная емкость базовой конструкции

Рис. ТА с дополнительным теплообменником

В некоторых случаях в ТА требуется обеспечить качественное разделение слоёв с различной температурой. Для этой цели внутри бака может предусмотрена специальная мембрана. В ряде случаев, в конструкции предусматривается возможность установки электронагревательного элемента.
На видео, которое приведено ниже можно ознакомиться с конструкцией многофункциональной буферной емкости компании Buderus.

Видео. Многофункциональная буферная емкость — теплоаккумулятор Buderus Logalux.



Расчёт ёмкости теплового аккумулятора

Имеется несколько методик расчета объема буферной емкости. Например в одних источниках рекомендуется подбирать ТА из расчета не менее 40 литров на каждый киловатт мощности теплогенераторыа. По другим источникам минимум снижен до 20-ти литров/кВт. Поэтому имеющиеся рекомендации могут не в полной мере отвечать требованиям конкретной системы отопления. Оптимальный объем бака ТА зависит от множества факторов — мощности источника тепла, периодичности выработки тепла, температурного режима отопительного контура, требуемого периода автомномности работы и т.п. На первый взгляд, было бы логично руководствоваться принципом — чем больще ТА, тем лучше, но это правило работает далеко не всегда, так как объем теплоаккумулятора должен быть согласован с возможностью теплогенератора по его наполнению, с учетом экономических факторов (стоимости топлива, электроэнергии и т.п.).
В расчетах, для упрощения, плотность теплоносителя будем принимать равной единице.

Расчет объема ТА по

 EN 303-5

В качестве примера, приведем формулу подбора теплоаккумулятора для работы совместно с твердотопливным котлом в соответствии с европейскими нормами.

Расчет объема буферной ёмкости по EN 303-5

V_та=15*Т_г*Q_н*(1-0,3*Q_п/Q_min), где:



V_та — Объем теплоаккумулятора, л. ;
Т_г — Продолжительность горения загрузки топлива при номинальной мощности, час;
Q_н — Номинальная тепловая мощность, кВт;
Q_п — Потребность объекта в тепле, кВт;
Q_min — Минимальная тепловая мощность котла, кВт.
1,163 — удельная теплоемкость воды (Вт*ч/(кг*К))

Как правило, в расчетах при подборе ТА к твердотопливному котлу, номинальная и минимальная мощность равны.

Пример расчета объема теплоаккумулятора для работы с твердотопливным котлом.

Исходные данные:

Т_г — 3 час;
Q_н — 25 кВт;
Q_п — 20 кВт;
Q_min — 25 кВт

Итого, рекомендуемый объем буферной ёмкости составит V_та=15*3*25*(1-0,3*20/25)=855 л.

Расчет ТА по мощности имеющегося котла

Данный способ расчета напоминает предыдущий и основан на том, что теплоаккумулятор должен вместить все тепло, которое вырабатывает котел за время горения топлива при полной загрузке, при одновременном расходовании его на нужды отопления.  Как уже упоминалась в статье «Схема твердотопливного котла», рекомендуется, чтобы мощность котла превышала максимальную нагрузку системы отопления на ~30%. Формула для такого расчета приобретет следующий вид:

V = (Q_н-Q_п) *Т_г/1,163*(t_max-t_н)

Где:
Q_н — Номинальная тепловая мощность котла, кВт;
Q_п — Потребность объекта в тепле, кВт;
Т_г — Продолжительность горения загрузки топлива при номинальной мощности, час;
t_max — максимальная температура теплоносителя в буферной емкости;
t_н — расчетная температура подачи в системе отопления.

Пример расчета

Исходные данные:
Т_г — 3 час;
Q_н — 39 кВт;
Q_п — 30 кВт;
t_max — 90°;
t_н — 55°С.

Итого, рекомендуемый объем буферной ёмкости составит:  V = (39-30) *3/1,163(90-55)= 663 л.

Оценочный расчет емкости теплового аккумулятора

Иногда используется, так называемый, «оценочный» метод расчета объема ТА. Он применяется тогда, когда нужно определить, на какое время хватит накопленного в буферной емкости тепла, например, для отопления дома без использования котла отопления. Принцип расчета такой же, как и при определении объема бойлера, который мы рассматривали в статье о подборе водонагревателя. В расчете мы сначала вычисляем количество тепла, которое накоплено в баке, затем расчитываем на какое время нам этого тепла хватит. Поясним на примере.

Исходные данные:
Потребность объекта в тепле, Q_п — 10 кВт;
Ёмкость теплоаккумулятора, V_та — 800 л;
Температура теплоносителя в ТА, Т_тн — 80°С;
Расчетная температура подачи в отопительном контуре, Т_п — 50°С
Расчетная температура температура обратки, Т_о — 40 °С

1. Сначала определим полезное количество тепла, накопленного в теплоаккумуляторе. К сожалению, мы не можем использовать всю имеющуюся тепловую энергию. Реально (при небольшом приближении) будет использоваться энергия, высвобождаемая при остывании теплоносителя с максимальной температуры (в нашем случае — 80°С) до рабочей температуры в системе отопления (у нас — 50°С). После этого будет запущен котел отопления. Количество тепла (в квт*час) считаем по следующей формуле (для упрощения расчетов плотность теплоносителя примем за единицу):

Q=1.163*(Т_тн-Т)*m

где: Q- количество тепла, Вт*час, m — масса теплоносителя.

До снижения температуры в баке до температуры подачи(Тп), ТА работает в автономном режиме без запуска котла. Посчитаем, какое время это займёт:

Q= 1,163 * (80 — 50) * 800 = 18608 Вт*час

18608 Вт*час/10000 Вт = 1,86 часа. Таким образом, в автономном режиме теплоаккумулятор будет обеспечивать дом теплом в течение почти 2-х часов.

Если котел отопления (например электрокотел) в этом режиме настроен на температуру, равной температуре подачи; то вместе с работой котла будет продолжаться полезно использоваться и тепловая энергия теплоаккумулятора, пока не сравняется с температурой обратки, а это еще дополнительно съэкономленных 9,3 кВт*часа.





Сфера применения буферных емкостей, буферные емкости на ktl.

by

О пользе водонагревателей знают многие, а вот зачем нужны буферные емкости, догадываются далеко не все. Предлагаем разобраться, как и зачем применяют буферные емкости.

Чтобы понять принцип работы прибора достаточно вспомнить, как работает аккумулятор в машине. Буферная емкость функционирует также: накапливает энергию для последующего израсходования в помещении.

При использовании твердого топлива часто возникают резкие перепады температуры. Буферная емкость способна не допустить подобных колебаний. С ее помощью можно следить за уровнем температуры. На этапе интенсивного сгорания техника поглощает лишнее тепло, а после того, как котел затухнет, тепло продолжает поступать в отопительную систему.

Таким образом, вы сможете поддерживать необходимый климат в комнатах и сэкономите не менее половины энергоносителей. При работе с тепловым насосом буферная емкость забирает не тепло, а именно холод.

Если говорить о безопасности, то перегрев с котлами может привести к нежелательным последствиям. Буферная емкость, находящаяся в системе, поглощает излишки и предохраняет от перегрева. В таком случае можно не волноваться за состояние котлов.

Буферная емкость имеет очень важную функцию. Если в отопительной системе установлено несколько приборов для отопления, то каждый из них можно присоединить к одной емкости. Это позволяет исключить лишние детали системы, установить приоритетные функции приборов для отопления, а также избежать случаев включения или отключения приборов, когда в этом нет необходимости. Все это поможет сократить расход энергии и сэкономить деньги.

Для того чтобы купить буферную емкость, соответствующую всем потребностям, необходимо учитывать нюансы вашей жилплощади и системы отопления. Можно воспользоваться одной из методик для расчета буферных емкостей. Общеевропейский стандарт для расчета объема аккумулятора – на 1 кВт мощности генератора требуется 55 литров объема теплоносителя. Арифметика очень простая: если мощность вашего котла 30 кВт, то 30 умножьте на 55. Полученная сумма – 1650 литров – это и есть емкость, способная обеспечить функционирование системы в автономном режиме в течение пары часов.

Купить газовый котел по выгодной цене – актуальное предложение от компании KTL.by. Только у нас вы сможете купить одноконтурный газовый котел со скидкой.

буферных резервуаров | phcppros

О чем вы в первую очередь думаете, когда видите настройку на изображении выше? Потрясающая обвязка? Безупречное качество изготовления? Звездный подбор комплектующих? Материал Hydronic Wall of Fame?

Я бы подумал о другом. Каждый раз, когда я смотрю один из этих мультизональных проектов в LinkedIn, Instagram, Twitter, Facebook или заранее и лично, я ищу буферный резервуар и задаюсь вопросом: работает ли котел с короткими циклами? Нужен ли этой системе буферный резервуар? Какой размер котла и диапазон регулирования модулирующего-конденсационного котла? Каковы потери тепла в самой маленькой зоне? Рассматривал ли конструктор буферный резервуар?

Я называю это своим самоиндуцированным водным беспокойством.

Я отвечу на все эти и многие другие вопросы, потому что безупречная система не всегда превращается в систему, которая работает эффективно.

Подумайте, где мы были 20 или несколько лет назад по сравнению с тем, где мы находимся сегодня с точки зрения выбора котла. Мы перешли от бытовых чугунных котлов с теплообменниками с высокой тепловой массой, которые вмещают от 12 до 20 галлонов воды, к теплообменникам с относительно низкой тепловой массой, которые хранят от 2 до 5 галлонов воды.

Но темпы стрельбы, конечно же, не изменились.Модулирующе-конденсационный котел на 100 000 БТЕ / час нагревает 4 галлона воды, что намного быстрее, чем чугунный котел на 100 000 БТЕ / час может нагреть в четыре раза больше воды. Вполне математик, не так ли?

Это действительно поразительно, если подумать об этом в таких простых терминах. Нам необходимо учитывать, как это влияет на работу котла и продолжительность цикла горелки. Бойлер Mod-Con будет производить тепло намного быстрее, чем излучатель тепла может выделять это же тепло.

В результате горелка многократно достигнет заданного значения регулятора котла, прежде чем запрос термостата на тепло будет удовлетворен.Эти 4 галлона воды очень быстро нагреются до температуры, в результате чего циклы включения / выключения будут происходить в быстрой последовательности.

Короткие циклы — это проклятие существования любого модернизированного котла. От этого страдает эффективность сгорания, и каждый компонент котла будет подвергаться тысячам и тысячам ненужных циклов, что приведет к преждевременному выходу из строя. Скорее всего, вы услышите об этих коротких циклах горелки от своих клиентов.

Что ж, у меня для вас хорошие новости. Выход есть — буферная емкость.Мне нравится душевное спокойствие, и буферные танки мне это дают. Я никогда не хочу, чтобы кто-нибудь вернулся ко мне и сказал, что их котел облажался, и я виноват в этом.

Буферные баки — это просто резервуар с водой, который можно подавать по двух- или четырехтрубной конфигурации. Они очень хорошо изолированы по сравнению с теплообменниками любого бойлера и доступны во многих размерах от многих производителей.

Как узнать, нужен ли он вам? А как у вас размер один? Хорошие вопросы.

Во-первых, вам вряд ли понадобится один в небольших домах, потому что это обычно одна или две зоны.Это большие дома, где заказчик хочет и нуждается во всех вещах, включая независимо зонированные главные ванные комнаты и гардеробные.

Как бы вы ни пытались убедить их, что 17 зон могут быть не в их интересах, у них нет такой чепухи. Они хотят того, чего хотят, и никто им не скажет иначе.

Мой метод работы заключался в том, чтобы дать им то, что они хотят, до тех пор, пока они не будут мешать мне правильно спроектировать это.И из-за тех микрозон, на которых они настаивают, я настаиваю на использовании буферного резервуара. В этом отношении мы оба получаем то, что хотим.

Размер буферной емкости

Практически любой производитель, который производит буферные резервуары, также предоставляет приложение для их определения размера. Вы вводите цифры, и приложение показывает, сколько галлонов должно быть у емкости. Достаточно просто, но вам нужно рассчитать эти проектные значения, поэтому вы можете довести его до последней остановки, используя некоторые очень простые математические вычисления.

Ниже вы увидите формулу, значение значений формулы и пример размера буферной емкости. Проблемы всегда возникают в зоне с потерей тепла 5000 БТЕ / час.

Желаемое время работы x (Минимальная мощность котла — минимальная нагрузка системы) = емкость в галлонах

Система Delta T x 8,33 x 60

• Желаемое время работы (минуты). Желаемое время непрерывного горения для каждого рабочего цикла после подачи запроса на нагрев.Как минимум 20 минут — хорошее место для начала.

• Минимальная мощность котла (БТЕ / час). Исходя из минимальной мощности котла, мощность котла определяется его динамическим диапазоном, AFUE и потребляемой БТЕ / час.

• Минимальная нагрузка на систему (БТЕ / час). Тепловые потери самой маленькой зоны.

• Расчетная дельта T. Расчетная разница температур в системе при минимальной нагрузке.

• 8,33 (фунты). Фиксированное значение веса одного галлона воды.

• 60 (минут). Фиксированное значение минут в час.

Для расчета емкости буферного бака для модернизированного котла мощностью 150 000 БТЕ / час с динамическим диапазоном 10: 1:

• Минимальная мощность котла составляет 15 000 БТЕ / час (150 000 ÷ 10).

• Минимальная нагрузка на систему составляет 5 000 БТЕ / час (наименьшая зона).

• Системная дельта T составляет 20 F (в зависимости от типа системы).

• И желаемое время работы составляет 20 минут (не менее 10 минут).

20 x (15000 — 5000) = 200000 = вместимость 20 галлонов или более

20 х 8,33 х 60 9,996

Потратив время на включение этих значений в уравнение, вы получите 20-минутный рабочий цикл. Вы выбираете желаемое время работы, но я бы не предлагал опускаться ниже 10 минут, что обеспечит вам шесть циклов в час. Я предпочитаю 20-минутное время бега, то есть по три цикла каждый час. Все ниже — за пределами моей зоны комфорта.

Обновление гидронной системы

Модернизация гидравлической системы с использованием буферного бака почти всегда легко продать даже самым требовательным клиентам.Буферный резервуар будет выполнять роль гидравлического сепаратора, поэтому вы можете удалить его из списка материалов. Добавленная вода — тепловая масса — будет изолирована лучше, чем любой котел, который я когда-либо видел. Вы исключите короткие поездки на велосипеде из-за плохой конструкции. Буферный бак также может временно обеспечивать тепло во время технического обслуживания или других проблем, связанных с обслуживанием.

Рисунок 2 — это еще одна фотография той же работы. Он отвечает на вопрос, использовался ли буферный резервуар.

На рис. 3 представлена ​​типичная схема трубопроводов с использованием четырехтрубного буферного резервуара.Мы все видели эти работы: линии циркуляционных насосов или зонных клапанов, которые раньше были подключены к большому чугунному котлу, а теперь подключены к модулирующему-конденсационному котлу. Шестнадцать галлонов тепловой массы до жалких 4 галлонов тепловой массы.

Без добавленного буферного бака этот новый котел будет работать и выключаться весь день, всю неделю, включаться и выключаться, включаться и выключаться, что приводит к преждевременному выходу из строя воспламенителей, нагнетателя внутреннего сгорания и других компонентов. Не говоря уже о том факте, что каждый раз, когда горелка Mod-Con снова загорается, она должна вернуться к 100-процентной скорости стрельбы, прежде чем перейти на более низкий уровень пламени.Это само определение плохого дизайна и неэффективности.

Буферный бак может быть наиболее редко используемым компонентом при проектировании и установке современных гидравлических систем. Как отрасль, я считаю, что в наших интересах использовать их чаще, чем мы. Знание и понимание этих терминов и параметров — и того, как они влияют на размер буферного резервуара — значительно упростят вам добавление этого бесценного инструмента к вашим установкам и проектам.

буферных резервуаров — как они работают с тепловыми насосами?

Буферная емкость — это емкость, которая используется в системе отопления для хранения определенного объема воды системы отопления (первичной).

Это особенно важный компонент системы теплового насоса, сокращающий количество пусков и остановок, которые тепловой насос должен выполнять для удовлетворения тепловой нагрузки объекта, что, в свою очередь, способствует увеличению срока службы теплового насоса.

Для чего нужен буферный резервуар?

Буферный резервуар выполняет две основные функции:

1. Для увеличения объема

   Система теплового насоса предназначена для непрерывной работы, добавляя достаточно тепла, чтобы поддерживать температуру в здании.Это нормально в разгар отопительного сезона, когда теплопотери в здании близки к расчетным и тепловому насосу необходимо отключиться. Однако весной и осенью, когда теплопотери ниже, тепловому насосу не нужно постоянно подавать тепло.

   В эти теплые месяцы дополнительный объем буферного резервуара создает дополнительную нагрузку для теплового насоса. Как только он удовлетворит эту нагрузку, удовлетворив спрос, он отключится, но буферный резервуар продолжит подавать тепло в собственность.Это означает, что потребуется больше времени, прежде чем тепловому насосу не нужно будет снова включаться.

2. Гидравлическое разделение

   В большинстве систем с тепловым насосом есть два основных контура: один вокруг теплового насоса, а другой — вокруг излучателя тепла (скорее всего, теплый пол). Между этими двумя контурами существуют разные конструктивные требования (разница температуры воды и, следовательно, расход), но они должны взаимодействовать друг с другом.

   Буферный бак позволяет проектировать два контура независимо, позволяя установщику рассматривать каждый контур как отдельный объект, с разной скоростью потока для каждого, и при этом тепло передается от одного к другому.

Требуется ли буферный бак для каждого теплового насоса?

Каждая система теплового насоса, разработанная и поставленная Nu-Heat, включает буферный резервуар, будь то наша компактная буферная коробка, в которой можно разместить цилиндр, установленный сверху, настенный вариант или напольный резервуар.

Размер буферного бака зависит от мощности теплового насоса и требований модели при проектировании системы.

Подробнее…

Подробнее о тепловых насосах
Ознакомьтесь с информационным листом EnergyMaster HP

Что такое буферный бак и работает ли он с тепловым насосом?

БУФЕРНЫЕ БАКИ ИСПОЛЬЗУЮТСЯ ДЛЯ СОДЕРЖАНИЯ ОБЪЕМА НАГРЕВАЮЩЕЙСЯ ВОДЫ ДЛЯ ОГРАНИЧЕНИЯ ЦИКЛИЗАЦИИ ТЕПЛОВОГО НАСОСА.

Если вы планируете установить тепловой насос, возможно, вы слышали термин «буферный резервуар». Буферная емкость часто оснащена тепловым насосом, чтобы ограничить циклическую работу теплового насоса. Это похоже на батарею энергии, которая готова к распределению в любой конкретной комнате дома, поэтому, например, если вы приходите домой с работы и хотите, чтобы в гостиной было теплее, вы бы отрегулировали свой термостат в этой единственной комнате. и эта «аварийная» энергия отправляется немедленно, а не тепловому насосу, который должен циклически обогревать все комнаты в вашем доме.

В чем разница между буферными баками, цилиндрами с горячей водой и тепловыми складами?

Буферный резервуар: Буферный резервуар предназначен для уменьшения цикличности теплового насоса. Он поддерживает контур нагретой воды, но это «черная вода», которая проходит через ваши системы отопления, такие как радиаторы и полы с подогревом. Буферная емкость используется вместе с накопителем горячей воды.

Тепловой накопитель: Тепловой накопитель можно использовать с различными источниками тепла, такими как солнечная энергия, солнечная энергия, биомасса и тепловые насосы, поэтому он может быть полезен, если вы планируете использовать одну или несколько из этих систем.Вода не поступает напрямую из накопителя тепла, она нагревается, проходя через теплообменник, который передает тепло от воды накопителя тепла в водопроводную или водопроводную воду.

Цилиндр с горячей водой: Цилиндр с горячей водой предназначен для хранения годной горячей воды и подачи ее в краны, душ и ванну при необходимости.

ДЛЯ ВСЕХ ТЕПЛОВЫХ НАСОСОВ ТРЕБУЕТСЯ БУФЕРНЫЙ БАК?

Нет, не для всех тепловых насосов требуется буферный бак. Инверторные тепловые насосы, такие как серия MasterTherm Inverter , постоянно изменяют свою мощность, чтобы удовлетворить спрос.Они работают тихо в фоновом режиме, и затем, если вы решите включить отопление в другой комнате в своем доме или повысить температуру, это увеличит его мощность, чтобы удовлетворить новый спрос. Вы можете узнать больше о преобразователе и тепловом насосе с фиксированной мощностью в нашей специальной статье. Стоит отметить, что каждая тепловая система немного отличается, ее конструкция будет зависеть от размера и возраста вашего дома, а также от того, как вы планируете ее использовать. Например, если вы хотите установить пол с подогревом и хотите, чтобы термостат в каждой комнате управлял обогревом отдельно, даже если у вас есть инверторный тепловой насос, вам все равно потребуется буферный резервуар, так как объем отопительных труб составляет всего одна комната слишком мала, чтобы выдержать повышенную мощность теплового насоса, буферный бак работает, чтобы выпускать только то, что необходимо.

НАСКОЛЬКО БОЛЬШОЙ БУФЕРНЫЙ БАК?

Буферный бак должен вмещать примерно 15 литров на 1 кВт мощности теплового насоса. В среднем для типичного дома с 3 спальнями потребуется мощность 10 кВт, поэтому для этого потребуется буферный резервуар объемом примерно 150 литров. Если мы посмотрим на цилиндр Joule Cyclone 150 л, он имеет высоту 1190 мм и диаметр 540 мм. Пустой он весит 34 кг, а полный — 184 кг.

СКОЛЬКО СТОИТ БУФЕРНЫЙ БАК?

В зависимости от размера и качества используемых материалов буферный резервуар может стоить от 250 фунтов стерлингов, при средней стоимости жилой недвижимости около 450-900 фунтов стерлингов.

Резервуары для охлаждающей воды / буферные резервуары | Wendland Tank Corp. — Сан-Анджело, Техас

• Дом • Продукция Резервуары для хранения воды Резервуары для охлаждающей воды / буферные резервуары Водонагреватели Противопожарные резервуары Гидропневматические резервуары с воздушным ресивером Резервуары для воспламенения Расширительные резервуары Резервуары для продувки Резервуары для разделения воздуха Резервуары для опорных элементов Стандартные размеры Принадлежности Баки для жидкого топлива Код ASME для сосудов под давлением Футеровки баков Баки из нержавеющей стали • Около История Wendland Отдел продаж • Стандартные гарантии • Свяжитесь с Запросите предложение Запросите каталог • Представители

Резервуары охлаждающей воды / буферные Наши резервуары для охлаждающей воды используются вместе с системой охлаждения здания для получения дополнительного объема, необходимого для работы. Чертеж резервуара для холодной воды на этой странице является нашим стандартом. Мы можем изготовить каждое судно по индивидуальному заказу в соответствии с вашими требованиями. По желанию заказчика мы предлагаем соединения NPT вместо фланцев, внутреннюю перегородку, изоляцию и металлическую оболочку. Внешняя поверхность резервуара для холодной воды будет очищена щеткой и окрашена одним слоем стандартной заводской грунтовки. Оцинкованные резервуары доступны по желанию заказчика. Для резервуаров диаметром более 36 дюймов потребуется люк, отвечающий требованиям Кодекса ASME.

Общие примечания Материал резервуара для охлаждающей воды обычно составляет 125 фунтов на квадратный дюйм. Свяжитесь с заводом-изготовителем, если вам требуется другой размер или расчетное давление. Чертежи Резервуары охлаждающей воды / буферные резервуары

% PDF-1. 7 % 760 0 объект > эндобдж xref 760 117 0000000016 00000 н. 0000003756 00000 н. 0000003993 00000 н. 0000004029 00000 н. 0000004787 00000 н. 0000004814 00000 н. 0000004968 00000 н. 0000005341 00000 п. 0000005919 00000 н. 0000006464 00000 н. 0000006896 00000 н. 0000006933 00000 п. 0000006981 00000 п. 0000007029 00000 н. 0000007077 00000 н. 0000007125 00000 н. 0000007173 00000 н. 0000007783 00000 н. 0000007882 00000 н. 0000008442 00000 н. 0000009103 00000 п. 0000009217 00000 н. 0000009329 00000 н. 0000009725 00000 н. 0000010197 00000 п. 0000010286 00000 п. 0000010764 00000 п. 0000012612 00000 п. 0000014248 00000 п. 0000015622 00000 п. 0000016875 00000 п. 0000018391 00000 п. 0000019492 00000 п. 0000021081 00000 п. 0000023963 00000 п. 0000025932 00000 п. 0000028235 00000 п. 0000029625 00000 п. 0000032275 00000 п. 0000032747 00000 п. 0000033360 00000 п. 0000033949 00000 п. 0000038142 00000 п. 0000043989 00000 н. 0000045600 00000 п. 0000047211 00000 п. 0000048822 00000 н. 0000053929 00000 п. 0000054001 00000 п. 0000054647 00000 п. 0000055269 00000 п. 0000055292 00000 п. 0000055370 00000 п. 0000065664 00000 п. 0000138707 00000 н. 0000148993 00000 н. 0000159293 00000 н. 0000167634 00000 н. 0000175989 00000 н. 0000177505 00000 н. 0000177571 00000 н. 0000177687 00000 н. 0000179043 00000 н. 0000179343 00000 н. 0000179693 00000 н. 0000182414 00000 н. 0000182453 00000 н. 0000186456 00000 н. 0000186495 00000 н. 0000186559 00000 н. 0000186612 00000 н. 0000186658 00000 н. 0000186689 00000 н. 0000186764 00000 н. 0000187760 00000 н. 0000188091 00000 н. 0000188157 00000 н. 0000188274 00000 н. 0000188305 00000 н. 0000188380 00000 н. 0000189375 00000 п. 0000189705 00000 н. 0000189771 00000 н. 0000189888 00000 н. 0000189919 00000 н. 0000189994 00000 н. 0000190988 00000 н. 0000191319 00000 н. 0000191385 00000 н. 0000191502 00000 н. 0000191533 00000 н. 0000191608 00000 н. 0000193998 00000 н. 0000194329 00000 н.
