Балки чердачного перекрытия: Расчет деревянной балки чердачного перекрытия

Содержание

Чердачное перекрытие по деревянным балкам: устройство, конструкция

Чердак это техническая зона завершающая строение. Чердак - техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

Конструкция чердака с перекрытием

Строительство мансарды, которая, безусловно, расширяет жилую площадь, обходится значительно дороже, требует определённых знаний, времени и трудозатрат. Устройство холодного чердачного перекрытия в разы дешевле и проще.

Устройство чердачного перекрытия по деревянным балкам представляет собой слоеный пирог:

  • дощатый щит или накат;
  • пароизоляция;
  • вентиляционный зазор;
  • утеплитель;
  • вентиляционный зазор;
  • пароизоляция;
  • пол.

Вентиляция осуществляется через фронтоны или скаты крыши. Делают также слуховые окна, располагая и на противоположных скатах, чтобы воздух проникал во все уголки помещения.

Слуховые окна элемент сложный для монтажа, но полезный. Они могут иметь разную форму треугольную, овальную, располагают их на высоте 1 метра от пола, оборудуют решетками, жалюзи. Через них удобно выходить на крышу для её осмотра, обслуживания, проверки дымохода, антенны и прочего.

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

  • максимальное покрытие 4, 5 м между опорами;
  • малый вес, нагрузка на здание, экономия на фундаменте;
  • простота установки, без использования подъемной техники, крана;
  • доступность дерева как недорогого материала;
  • скорость в работе, возможность установить чердачное перекрытие за день, два;
  • возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

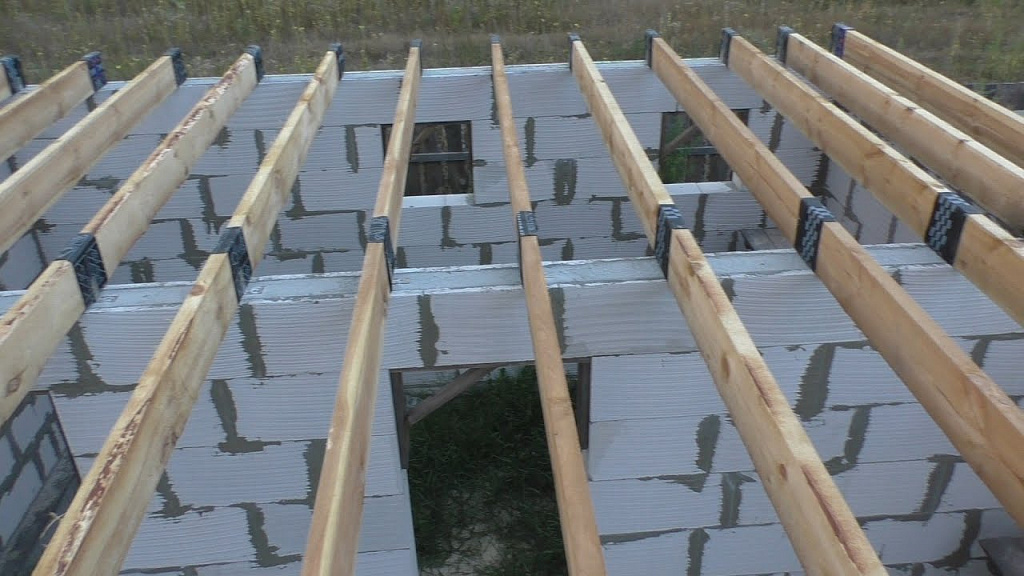

Монтаж деревянных балок чердачного перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина, древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

  • без выступа за наружные стены;
  • с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

  • максимальная ширина пролёта не должна превышать 4, 5 метра;
  • брус укладывается на торцы стен, в некоторых случаях используют мауэрлат - это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
  • под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
  • шаг деревянных балок выбирается от размеров теплоизоляционного материала.

3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

Видео по теме:

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

  • укладку пароизоляции мембранного типа;
  • теплоизоляцию;
  • ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

  • полиэтилен;
  • полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

  • стоимость;
  • доступность;
  • легкость монтажа;
  • климатические условия;
  • экологичность;
  • противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

  1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
  2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
  3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
  4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
  5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
  6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
  7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
  8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
  9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
  10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Посмотрите еще статьи:

пример теплотехнического расчета, утепление деревянных балкок и устройство гидроизоляции

Чердак – это тёмное или полутёмное пространство, которое служит для хранения ненужных вещей и посещается лишь изредка. Но чтобы такая часть дома не доставляла неудобств, обязательно следует сделать чердачные перекрытия максимально надёжными – они должны быть и механически прочными, и гарантированно удерживающими тепло.

Что это такое?

Традиционно чердак считается технической зоной, завершающей строение, ведь над ним расположена уже только кровля и крыша, которые являются внешними конструкциями. В этой части дома крайне редко есть жилые помещения, ведь обычно её используют для систем жизнеобеспечения и коммунальной инфраструктуры. Но поскольку температура в жилой и технической области здания не может отличаться больше, чем на 4 градуса, обязательно требуется утепление этого пространства.

Особенности

Мансарда, позволяя расширять освоенное пространство за счёт чердака, всё же строится довольно долго и дорого. Строительство требует приложить немало усилий, к тому же нужно основательно знать методику работы и желательно изучить хотя бы один пример такого обустройства. Куда легче просто утеплить верхнюю часть жилища – это также позволит сэкономить средства.

Перекрытие над деревянными балками чаще всего выполняется в виде пирога, куда входят:

  • накат или дощатый щит;
  • слой, останавливающий распространение пара;
  • зазор для вентиляции;
  • утеплительный материал;
  • дополнительная пароизоляция;
  • пол, а иногда напольное покрытие, если чердак часто посещают.

Даже для холодного чердака полезным элементом оказывается слуховое окно. Такие конструкции могут иметь треугольную конфигурацию либо быть выполнены в форме овала. Обычно их размещают на высоте около метра от пола, оснащают решётками и жалюзями. Монтаж перекрытия, компенсирующего тепловые потери через это окно, нужно делать только после окончания установки несущих конструкций.

Варианты перекрытий

В большинстве случаев чердачное перекрытие делают из деревянных балок.

Характерными чертами такого варианта являются:

  • Ограниченная длина перекрытия. Пролёт от одной опоры до другой должен составлять максимум 450 см.
  • Лёгкость конструкции, что обеспечивает минимальную нагрузку на стены и, соответственно, на фундамент.
  • Удобный монтаж.
  • Доступность деревянных конструкций по сравнению с другими материалами.
  • Высокая скорость подготовки, а также возможность выполнить всю работу за один день даже без применения подъёмных механизмов.
  • Сочетаемость с любыми вариантами звукоизоляции.

Необходимо сразу выполнить расчёт оптимального сечения балки, которое должно соответствовать нагрузке на неё, а также стоит принять во внимание климат и тепловую характеристику помещения.

Материалы

Независимо от выбранной конструкции, предпочтительно использовать для основного блока хвойную древесину, которая наиболее устойчива к высокой влажности, воздействию грибка и гниению. Достаточную теплоизоляцию обеспечивают балки габаритами 15х20 см, а вот более тонкие (5х10 см) совершенно непрактичны. В промежутке между накатами размещают слои гидроизоляции, пароизоляции и утеплителя. К опорам лучше крепить не доски, а фанеру толщиной 1,5-2 см.

Для закрепления нижних настилов набивают деревянные бруски 5х5 см, выступ от которых позволяет поместить доски либо листы. Накат крепится к брускам при помощи саморезов. Для самой теплоизоляции в кирпичном здании могут использоваться самые разные материалы. Когда балка вставляется в стену, её заливают цементным раствором (если толщина кладки два кирпича) либо оставляют свободной, если стена выложена в 2,5 кирпича.

Частные дома в большинстве своём обустраиваются именно деревянными балками. Это довольно прочный материал, вдобавок имеющий демократичную цену. Однако чердак с балками из дерева может быть выполнен только тогда, когда ширина и длина дома составляют не более 10 метров, поскольку более длинные пиломатериалы нигде не выпускаются.

Балка из металла (двутавровая) прочнее деревянной конструкции – она без повреждений способна вынести значительную нагрузку. Оборотной стороной таких преимуществ является большая тяжесть конструкции, что не позволяет использовать её в деревянном жилище. Железобетонные балки, получаемые на основе армированного бетона, который тщательно формовали, применимы только в многоквартирных домах.

Чем утеплить?

Газобетонный дом довольно тёплый – по уровню защиты от замерзания он втрое превосходит сооружения из пустотелых керамических кирпичей сопоставимой толщины. В этом случае желательно использовать дополнительный слой гидроизоляции, поскольку вероятность попадания влаги и повреждения материала ею весьма высока. Утеплять газобетонные постройки можно только после 2-3 месяцев с момента строительства.

Чаще всего их тепловые качества улучшают, используя:

  • пенопласт;
  • экструдированный пенополистирол;
  • минеральную вату;
  • уплотнённые смеси для оштукатуривания.

Для чердачного перекрытия также могут использовать керамзит, вермикулит, перлит, стекловату, пенополиуретан и торфяные плиты. Но какой бы материал ни был выбран, следует строго соблюдать штатную технологию.

Последовательность работ

Прежде всего, проводят теплотехнический расчёт. Независимо от его результата нужно будет создать утепляющий слой толщиной 0,3 м. В тех случаях, когда по какой-то причине он будет меньше, придётся смириться с недостаточной теплозащитой. Некоторую часть утеплительного материала кладут в промежутки между балками, а примерно 1/3 его часть ставят сверху – такой подход помогает избежать возникновения мостиков холода, которыми оказываются даже сами по себе балки.

Предположим, избрана какая-то разновидность технической ваты. Достоинства такого продукта не отменяют его недостатка: мелкая взвесь при контакте с кожей и слизистыми оболочками, в том числе при вдыхании, провоцирует раздражение. Поверх деревянного перекрытия лучше ставить плиты, которые размещают в два слоя в шахматном порядке.

Минеральную вату нужно нарезать ножницами либо ножом, стыковка краёв должна быть плотной, чтобы избежать утечки тепла. Заранее нужно надевать спецодежду: респиратор, перчатки и защитные очки. Гидроизоляция холодного чердака обязательна в том случае, когда стропильная система не защищена от попадания влаги. Но даже если и защищена, подобная мера лишней вряд ли будет.

Монтаж теплоизоляции потолка

Устройство утеплительного слоя по деревянным балкам на основе минеральной ваты начинается с укладки пароизоляции. Плёнку размещают в соответствии с технологией, добиваясь перехлёста в 10 см. Каждую выступающую за грань основного блока деталь следует огибать. Точки присоединения плёнки со стеной требуют поднимать материал на 5 см минимум, также при этом учитывается толщина минеральной ваты.

На второй стадии доходит очередь до самого утепляющего материала. Его разрезают строительными ножами, тщательно следя за тем, чтобы вата не продавливалась и не имела щелей, так как оба эти фактора значительно ухудшат её качество. Не следует поднимать вату выше, чем балки. Если приходится создавать очень толстый слой, то основные конструкции наращиваются доборными рейками либо брусом. Сверху над утеплителем размещается ещё один слой пароизоляции, и только затем уже проводится черновая отделка.

Утепление пола

Многие люди, чтобы увеличить жилую площадь в доме, делают чердак вторым этажом. Утепление его пола в таком случае имеет свои особенности.

Последовательность слоёв в деревянном доме следующая:

  • потолок первого этажа;
  • строительная бумага;
  • несущие балки из хорошего бруса;
  • минеральная вата, её кладут в ячейки, образуемые самими балками;
  • очередной пласт бумаги;
  • покрытие пола.

Категорически недопустимо отклоняться от этого списка или нарушать очерёдность пунктов в нём, поскольку это сильно ухудшит защиту от утечки тепла и от проникновения воды. К утеплителю в «пироге» добавляется пара слоёв фанеры – она помогает увеличить защиту от громких звуков. А если вместо минеральной ваты использовать керамзит, то над ним ставят бетонную стяжку сухим способом.

Утеплять пол следует, закладывая материал в ячейки, формируемые стропильной системой. Производители позаботилась о превращении простой технической ваты в плиты, которые намного легче и их удобнее монтировать. Чтобы можно было вдавить плиту прямо в ячейки, её толщина должна составлять минимум 20 см. Профессионалы любят такой способ, но вот любителям лучше отказаться от него, ввиду чрезмерного расхода материала. Оптимальным вариантом оказывается размещение плит под стропила и в промежутках между ними, при необходимости делаются вспомогательные детали каркаса.

Укладка плитных материалов только под сами стропила потребует создания дополнительных обрешёток, поглотив часть объёма мансарды. Потому такое решение допускается только в тех случаях, когда никакие другие меры вовсе не помогают. Если потолок второго этажа расположен под чердаком, а не под самой крышей, повышать теплозащиту перекрытия надо и снизу, и сверху.

Чтобы утепление пола второго этажа дало оптимальный результат, нужно работать не только над ним. Даже стены требуется подготовить: закрыть щели паклей, пропитать антисептиками. Только при таком условии можно гарантировать, что при любых изменениях во внешней среде во всех частях дома будет тепло.

Затем потребуется:

  • закрепить горизонтальные рейки для вентиляционной системы;
  • смонтировать мембрану, повышающую защиту от пара;
  • установить вертикальные стойки, которые затем позволят закрепить плиты;
  • поместить утеплитель в промежутках стоек, выполненных из бруса либо алюминиевых профилей;
  • закрепить второй пароизоляционный слой;
  • отделать поверхность вагонкой, гипсокартонными листами, ДСП или иным покрытием.

Советы и рекомендации

Повысить защиту верхней части дома от потери тепла можно не только за счёт теплоизоляционных материалов. Очень важным фактором оказывается обустройство хорошей вентиляции. Суммарная площадь отверстий для неё должна равняться 0,5% от общей поверхности перекрытия. Рекомендуется отдавать предпочтение негорючим утеплителям – особенно это важно в деревянных домах.

От пенопласта и пенополистирола лучше отказаться вовсе, поскольку он легко загорается, привлекает внимание мышей и насекомых, также слой пенопласта не подлежит разборке.

Именно поэтому даже великолепные теплозащитные качества этого материала не позволяют считать его приемлемым решением.

Дополнительно следует учесть:

  • должны быть трапы для облегчения доступа к разным местам, их создают из досок;
  • все деревянные детали, с которыми утепляющий материал будет контактировать, нужно пропитывать фунгицидами и гидрофобными составами;
  • используя фольгированный утеплитель, класть его необходимо блестящей стороной вниз.

О том, как правильно выполнить утепление чердачного перекрытия, вы можете узнать из видео ниже.

Утепление чердачного перекрытия по деревянным балкам: материалы и поэтапный монтаж

На чтение 6 мин. Просмотров 462 Опубликовано

Межэтажные и чердачные перекрытия на деревянных балках обходятся на порядок дешевле железобетонных плит, поэтому их монтируют чаще. Если чердак холодный, то потолок утепляется обязательно.

Утепление чердачных перекрытий по деревянным балкам не требует высокой квалификации и может быть выполнено своими руками

Дальше мы разберемся, чем и как утеплить чердачное перекрытие, а главное, я расскажу о грубых ошибках при выборе материала и проведении работ.

Какие материалы предлагает рынок

Сама технология утепления несложная, гораздо важнее грамотный выбор материала, поэтому сначала мы поговорим о том, чем утеплить чердачное перекрытие в частном доме.

Ватные утеплители

Утепление перекрытия разного рода ватой считается одним из лучших способов обустройства. Данный теплоизоляционный материал может иметь разную плотность, главным достоинством ваты считается ее паропроницаемость.

При выборе минеральной ваты лучше отдать предпочтение плотным плитам



  • Минеральная вата может делаться из волокон базальта или доменного шлака. Теплоизоляционные характеристики у обоих вариантов примерно одинаковые, плюс этот материал не горит, но базальтовая вата лучше с экологической точки зрения, а у шлаковаты более доступная цена.

Совет! На рынке минеральная вата представлена плотными плитами и мягкими матами, для перекрытия из балок лучше брать плиты, потому как мягкие маты со временем теряют объем (слеживаются).

  • Стекловата. Как видно из названия материал делается из стекловолокна. Стекловата существенно дешевле минерального аналога, она также не горит, но имеет свойство терять объем. Брать самые дешевые модели не стоит, так как от них много вредной стеклянной пыли. Оптимальным вариантом будет «Изовер».
Стекловата от торговой марки Isover отличается высоким качеством



  • Эковата появилась на рынке относительно недавно. Она представляет собой рассыпчатую массу из целюлозно-бумажных волокон. Материал не горит, но может тлеть. В стены и кровельный пирог эковата задувается специальной аппаратурой, а утепление перекрытий можно выполнять вручную, масса просто засыпается между балками.
Несмотря на присутствие в составе эковаты антипиренов, материал относится к условно пожароопасным

Сыпучие утеплители

Для утепления чердачного помещения используются керамзит, перлит и вермикулит. Материалы не горят, имеют низкую теплопроводность и доступную цену, но по сравнению с ватными моделями толщина теплоизоляционного слоя здесь должна быть в 2 раза больше.

Существенным плюсом считается механическая прочность сыпучих утеплителей:

  • Керамзит. Материал получают в результате обжига глины. Керамзит представляет собой прочные, пористые, округлые цилиндры разного размера и формы, он может набирать влагу, но в отличие от ваты шарики не теряют объем и быстро сохнут.
  • Перлит и вермикулит — это обожженные вулканические породы. Они стоят чуть дороже керамзита, но зато материалы меньше набирают влагу, хотя на сухом чердаке данная характеристика большого значения не имеет.
Хотя керамзит относят к бюджетным материалам качество у этого утеплителя достаточно высокое

Полистирол

В этой нише у нас пенопласт и экструдированный пенополистирол. Такие плиты делаются из одного и того же материала (полистирол), только по разным технологиям.

  • С одной стороны эти материалы не боятся влаги, водопоглощение у них стремится к нулю.
  • С другой стороны, как пенопласт, так и экструдированный пенополистирол (ЭППС) не пропускают пар, точнее пенопласт имеет какой-то мизерный процент паропроницаемости, а ЭППС считается абсолютным гидроизолятором.

Для утепления железобетонных плит перекрытия эти материалы подходят отлично, по экструдированному пенополистиролу даже стяжку можно заливать, а вот утеплять деревянное перекрытие по балкам такими плитами категорически нельзя.

Экструдированный пенополистирол может использоваться только для утепления железобетонных плит перекрытия



Если вы уложите в пирог перекрытия холодного чердака гидроизолятор, то через пару лет дерево начнет гнить. Все дело в том, что пар, запертый снизу, будет впитываться в древесину, что приведет к появлению колоний грибка и плесени.

Некоторые мастера рекомендуют монтировать под ЭППС принудительную вентиляцию, но как показала практика, такой подход не решает проблему.

С активной вентиляцией дерево будет гнить меньше, но оно все равно будет гнить, вы лишь немного продлите срок службы балок, а итог будет тем же.

Ниже на видео в этой статье показано, что бывает при утеплении балочного перекрытия ЭППС.

Совет! чем утеплить потолок бани со стороны чердака

Как утеплить перекрытие по балкам

Итак, мы выяснили, что теплоизоляция перекрытия чердака по балкам может выполняться любым видом ваты или насыпными утеплителями.

Общая технология обустройства во всех этих случаях одинаковая, отличается только толщина материала:

  • Минераловатные плиты должны иметь толщину от 100 мм.
  • Мягкие ватные маты укладываются толщиной от 150 мм.
  • Насыпные утеплители должны иметь толщину от 200 мм.

Если допустить, что снизу у нас уже подшит черновой пол, то технология утепления будет состоять из 4 этапов.

Общая схема утепления чердачного перекрытия по деревянным балкам



  1. Первым укладывается нижний слой пароизоляции. На схеме сверху этот слой подшит под черновым потолком, но так делают редко, обычно мембрану оборачивают вокруг балок и застилают на черновой потолок. Полотно крепится стиплером.
  2. Дальше на пароизоляцию между балок засыпается или закладывается утеплитель. От верхнего слоя утеплителя, до края балки должно быть 30 – 50 мм. Этот зазор оставляется для вентиляции.
  3. Сверху на балки укладывается еще один слой пароизоляции. Мембрана должна немного провисать между балками.
  4. По технологии поверх мембраны нужно набить контррейку и уже на нее крепить напольное покрытие чердака. Но на практике контррейку используют не всегда, половая доска часто набивается прямо на балки.
Фото утепления минераловатными плитами по балкам с вентиляционным зазором



Важно! Оба слоя пароизоляции кладутся паропроницаемой стороной вниз. Пар должен свободно проходить из помещения на чердак. Исключение составляет только обустройство потолка бани, там снизу подшивается фольга, которая является гидроизоляцией.

Как утеплить чердачное перекрытие бани

Вывод

Описанная выше технология утепления чердачного перекрытия по балкам считается универсальной и подходит для любого вида утеплителя.

На видео показана пошаговая инструкция обустройства чердачного утепления, вам лишь остается по рекомендациям выбрать подходящий утеплитель.



СП 31-105-2002 Перекрытие

СНиП 31-02 предъявляет к перекрытиям дома требования по прочности и деформативности при расчетных значениях воздействий и нагрузок, пределу огнестойкости и классу пожарной опасности, долговечности. Чердачные перекрытия и перекрытия над неотапливаемыми подвалами или подпольями должны соответствовать также требованиям к сопротивлению теплопередаче из условий энергосбережения, защиты от воздухопроницания и накопления влаги внутри конструкции.

Требования к обеспечению теплоизоляции, защиты от воздухопроницания и паропроницания перекрытий приведены в разделе 9.

Дополнительные требования к устройству чердачного перекрытия приведены в разделе 8.

6.1.1 Перекрытия состоят из каркаса, черного пола, подшивки потолка или конструкции подвесного потолка, отделочного покрытия пола (чистого пола).

6.1.2 Для изготовления деревянных элементов каркаса должны использоваться пиломатериалы хвойных пород не ниже 2-го сорта по ГОСТ 8486.

6.1.3 Влажность и плотность древесины, сопротивление которой механическим воздействиям учтено при проектировании конструкций, должны удовлетворять требованиям СНиП II-25.

6.1.4 В настоящем Своде правил указаны минимальные размеры сечений элементов конструкций из строганных пиломатериалов. Предусмотренные для применения при строительстве конкретных домов номинальные размеры сечений таких элементов должны быть указаны в рабочей документации на дом. Отклонения фактических размеров сечений этих элементов от номинальных не должны превышать предельных, указанных в ГОСТ 8242. Элементы не должны иметь пороков, превышающих нормы, установленные в ГОСТ 8242.

6.1. 5 Изготовление элементов конструкций путем сращивания пиломатериалов, имеющих размеры, меньшие чем номинальные размеры этих элементов, недопустимо, за исключением случаев, указанных в тексте настоящего Свода правил.

6.1.6 Для крепления и соединения элементов конструкций должны применяться строительные гвозди с плоской или конической головкой, в том числе гвозди трефовые с перемычкой по ГОСТ 4028, шурупы по ГОСТ 1145 и самонарезающие винты по ГОСТ 11652.

6.1.7 При соединении элементов конструкций могут использоваться оцинкованные накладки из листовой стали толщиной не менее 0,40 мм.

6.1.8 Для крепления элементов обшивок могут использоваться металлические скобки. Диаметр (толщина) скобки должен быть не менее 1,6 мм, а размер ее верхней части, которая вбивается параллельно элементу каркаса, должен быть не менее 10 мм.

6.1.9 Для крепления и соединения элементов конструкций могут использоваться непредусмотренные в данном Своде правил виды крепежных деталей (например, металлозубчатые пластины, Н-образные скобы), а также различные клеящие составы. В этом случае соответствие прочности соединений той прочности, которая достигается при применении предусмотренных в настоящем Своде правил способов крепления и соединения элементов конструкций, должно быть подтверждено расчетами или испытаниями.

6.2.1 Каркас перекрытия состоит из прогонов (главные балки), балок перекрытия (второстепенные балки), обвязочных балок (балки, встраиваемые в несущие стены и располагаемые между обвязками каркаса стен или на фундаментной стене).

Прогоны при двухпролетной схеме опираются одним концом на стеновой каркас или фундаментную стену, другим - на колонну (в подвале), на деревянную стойку или на несущую внутреннюю стену. Возможно применение неразрезных прогонов (на два или более пролетов между опорами).

Балки перекрытия опираются на прогоны (сверху или сбоку - на черепные бруски или полки) или на внутренние стены. Крайние балки прикрепляются к обвязочным балкам, через которые нагрузка передается на каркас стен. При опирании балок перекрытия на внутренние стены прогоны не предусматриваются.

Жесткость балочного перекрытия обеспечивается путем подшивки потолка и устройства черного пола из жестких листовых или плитных материалов, а также путем раскрепления балок жесткими связями.

Балкии прогоны разделяют внутреннее пространство перекрытия на замкнутые ячейки ивыполняют функции противопожарных диафрагм.

6.2.2 Предусматривается применение балок из цельных пиломатериалов и прогонов составного сечения из сбитых гвоздями досок. В перекрытии, опирающемся на фундаментные стены, в домах высотой не более двух этажей могут применяться также стальные прогоны.

6.2.3 Стальные прогоны должны изготовляться из стального проката двутаврового сечения, соответствующего техническим требованиям ГОСТ27772.

6.2.4 Положения настоящего раздела относятся к каркасу перекрытий, в котором шаг балок перекрытий не превышает 600 мм. При большем шаге балок, а также в случаях, когда необходим учет временных равномерно распределенных нагрузок, значения которых превышают указанные в 4. 2.1, или дополнительных сосредоточенных нагрузок, сечения элементов каркаса, а также прочность соединений этих элементов должны приниматься по расчету. Расчет требуется также в случаях, когда размеры сечения элементов каркаса приняты меньшими, чем указано в настоящем разделе. Расчетная величина максимального прогиба прогонов и балок перекрытий должна определяться по результатам расчета с учетом возможных колебаний исходя из физиологических требований в соответствии с 10.10 СНиП 2.01.07. Принятая расчетная величина максимального прогиба должна быть не более 1/360 пролета в свету.

6.2.5 При соблюдении условий, указанных в 4.2.1 и в 6.2.4:

размеры сечения деревянных балок перекрытия должны приниматься не менее, а шаги и пролеты с учетом предусмотренных способов раскрепления балок (см. 6.2.9)- не более указанных в таблицах Б.1 – Б.3 приложения Б;

размеры сечения деревянных прогонов составного сечения в зависимости от принятой ширины грузовой площади и от количества этажей, нагрузка от которых передается на прогон, должны приниматься не менее, а пролеты прогонов - не более указанных в таблицах Б. 8 – Б.10 приложения Б.

Минимальные размеры сечения и максимальные пролеты прогонов из двутавровой стали должны определяться на основе расчета. Также на основе расчетов должны устанавливаться минимальные размеры сечения и максимальные пролеты балок, конструкция которых отличается от установленной в данном Своде правил (например, балок комбинированного двутаврового сечения с полками из пиломатериалов и стенкой из древесноволокнистой плиты).

6.2.6 Деревянные прогоны составного сечения

6.2.6.1 Деревянные прогоны составного сечения должны изготовляться из отдельных деревянных элементов (досок) толщиной не менее 38 мм, установленных на ребро и сбитых гвоздями в соответствии с рисунком 6.1. Соединения элементов прогонов (отдельных досок) не должны совпадать с соединениями в смежных элементах (устраиваться «вразбежку»). При этом в одном сечении прогона допускаются соединения не более половины элементов.

Рисунок 6.1 -Деревянные прогоны составного сечения

6. 2.6.2 Соединение прогонов составного сечения встык должно располагаться над опорой. Допускается использовать неразрезные прогоны (на 2 или более пролетов). Элементы таких прогонов (отдельные доски) должны соединяться встык на расстоянии четверти пролета от опоры ± 150 мм в соответствии с рисунком 6.2. Элементы прогона, соединяемые на расстоянии четверти пролета от одной опоры, должны быть непрерывными над соседней опорой.


Рисунок 6.2 - Стыки досок в неразрезных прогонах составного сечения

6.2.6.3 В пределах любого пролета в любом элементе прогона составного сечения не должно быть более одного стыкового соединения.

6.2.7 Стальные прогоны

6.2.7.1 Для прогонов рекомендуется применять стальные двутавры, сортамент которых приведен в ГОСТ 8239.

6.2.7.2 Стальные прогоны должны быть предварительно загрунтованы антикоррозионными составами.

6.2.8.1 При опирании прогонов и балок перекрытия на каменную кладку опорные площадки под прогонами и балками должны быть достаточного размера для восприятия передаваемой нагрузки. Длина площадки опирания прогонов на каменную кладку или бетон должна быть не менее 89 мм, балок перекрытия - не менее 38 мм. Длина площадки опирания прогонов и балок, прибиваемых по торцам к обвязочным балкам, на деревянные элементы каркаса стен должна быть не менее 38 мм.

6.2.8.2 Концы прогонов и балок нижнего перекрытия (перекрытия над подвалом) должны либо заделываться в бетонную или каменную фундаментную стену в соответствии с рисунком 6.3, либо прикрепляться к нижним обвязочным балкам, установленным на опорную доску, уложенную на фундаментную стену (рисунок 6.4). Второй вариант предусматривается в случаях, если расчет ветровой нагрузки приводит к выводу о необходимости анкерного закрепления каркаса дома на фундаменте. Возможны другие варианты закрепления элементов каркаса нижнего перекрытия на фундаментных стенах (см. примеры на рисунке 6.5).

а - низ прогона (балки) расположен над уровнем грунта; б -низ прогона (балки) на уровне грунта или ниже

Рисунок6. 3 - Опирание прогонов (балок) перекрытия с заделкой в фундаментную стену


Рисунок 6.4 - Опирание прогонов (балок) перекрытия на опорную доску, уложенную на фундаментную стену

Рисунок 6.5 - Опирание балок перекрытия на опорную доску, уложенную на уступ фундаментной стены

6.2.8.3 Элементы деревянного каркаса перекрытий, опирающиеся на бетон или кладку, рекомендуется изготовлять из обработанных антисептиками пиломатериалов. Допускается применять необработанные антисептиками пиломатериалы при соблюдении указанных на рисунке 6.3, а требований к заделке концов всех прогонов и балок, низ которых расположен выше уровня земли. В тех случаях, когда низ прогонов и балок из не обработанных антисептиками пиломатериалов находится на уровне или ниже уровня грунта, у их торцов, заделываемых в каменную кладку или бетон, должны оставлят

Чердачное перекрытие по деревянным балкам от «ИнтерСити»

Компания «ИнтерСити» производит и продает деревянные двутавровые балки - материалы, идеально подходящие для монтажа чердачных перекрытий в коттеджах, домах и других строениях. Мы предлагаем продукцию качества, соответствующего мировым техническим и экологическим стандартам, по цене производителя. В процессе производства перекрытий используются передовые технологии, обеспечивающие превосходные технические свойства материалов.

Преимущества чердачных перекрытий от «ИнтерСити»:

  • особая прочность;
  • длительный срок эксплуатации;
  • жесткость;
  • простота устройства и эксплуатации;
  • влаго- и газонепроницаемость;
  • слабая звукопроводность;
  • полное соответствие требованиям огнестойкости;
  • точно заявленные параметры;
  • возможность использования в любых климатических зонах;
  • возможность прокладки внутренних коммуникаций.

В основу чердачного перекрытия положен материал камерной сушки, поэтому оно не гниет и не поддается негативным воздействиям микрофлоры. Его срок службы даже в жестких условиях эксплуатации достигает несколько десятков лет.

Чердачные перекрытия производятся из сухого строганого бруса, клееного по инновационной европейской технологии. Он имеет особые свойства. Как результат — высокая устойчивость чердачного перекрытия к воздействиям природного и неприродного характера, безупречный внешний вид и отсутствие деформаций с течением времени.

Преимущества сотрудничества с ООО «ИнтерСити»

  • Выгодное соотношение цены и качества. Деревянное чердачное перекрытие, которое мы предлагаем, отвечает высочайшим стандартам качества и при этом реализуется по выгодной цене.
  • Возможность экономии на оптовой покупке. Для постоянных клиентов мы разработали гибкую систему скидок.
  • Гарантия на продукцию. Чердачное перекрытие, изготовленное нашими специалистами, отвечает всем критериям и принятым техническим стандартам, поэтому прослужит долго.
  • Быстрое оформление заказа. Менеджер по работе с клиентами вежливо ответит на вопросы, примет заказ на чердачные деревянные перекрытия и обеспечит быстрое выполнение договорных обязательств.
  • Индивидуальное обслуживание клиентов. Мы найдем подход к каждому и примем во внимание все пожелания.
  • Возможность изготовления продукции по размеру заказчика.

Чердачное деревянное перекрытие от ООО «ИнтерСити» приятно удивит не только безупречным качеством, но и высокими эстетическими свойствами. Заказать его можно, позвонив нам по указанным на сайте телефонам.

7 ответов на главные вопросы

Наверх Перепланировки
  • Каталог домов
Рассылка С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Pinterest Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
Балка перекрытия

- Англо-индонезийский словарь

en Джек Д. Гиллум и партнеры не смогли тщательно изучить первоначальный проект и приняли предложенный план Хэвенса, не выполнив основных расчетов или не просмотрев эскизов, которые выявили бы его серьезные внутренние недостатки - в В частности, удвоение нагрузки на балки четвертого этажа.

WikiMatrix id Bagaimana di bumi ini

en В июле на чемпионате Азии по спортивной гимнастике в Токио в 2015 году она исполнила только два своих лучших упражнения, балансир и в полу, заняв шестое место на бревне и первой запасной. вольные упражнения.

WikiMatrix id Kamu memakai celana emas

en Она специализировалась на бревне и вольных упражнениях.

WikiMatrix id Ada apa dengan kedua orang itu?

ru Многие оригинальные черты здания, включая уютный сад во внутреннем дворе, причудливую деревянную лестницу, напольную плитку с красивым рисунком и большие балки, сохранились до наших дней.

WikiMatrix id Я. джади кау пикир диа bertakhayul дан cukup mabuk untuk menyakiti ternaknya sendiri?

ru С чувствительного пола... до луча радара, окружающего пьедестал, до самой подушки ... на которой покоился алмаз, все ловушки были задуманы и выполнены одним человеком

opensubtitles2 id Dunia kudaku!

en «Сжимая веревку в зубах, Рэтти протискивается между балками и воздуховодами в стенах, под полом и вдоль потолочных панелей», - поясняет журнал.

jw2019 id Вау. тапи ада ян биланг калау Раджа Джахат масих хидуп ...... дан мемакай топенг беси унтук менйембунйикан парухня ян хиланг

en В больших церквях Средневековья и раннего Возрождения территория возле главного алтаря, зарезервированная для духовенства, был отделен от нефа (место для мирян) кровельной перегородкой, простирающейся от пола до балки, которая поддерживала большой крест (крестовину) церкви и иногда увенчивалась чердаком или поющей галереей.

WikiMatrix id ?, Аку Я аку полиси ... отстой, да?

ru Комната для карт с миниатюрным изображением города, разложенного на полу, и если вы поместите посох в определенное место, в определенное время дня, солнце светит здесь и сделает луч, который упал здесь на полу ... и дал вам точное местоположение Колодца Душ.

OpenSubtitles2018.v3 id Kami belum yakin kalau dia siap

en Для консольных перекрытий Райт и его команда использовали перевернутые Т-образные балки, встроенные в монолитную бетонную плиту, которая образовывала как потолок пространства ниже, так и обеспечивает сопротивление сжатию.

WikiMatrix id Apa yang Anda seharusnya?

ru Нормальный бетон, армированный волокном, в основном используется для наземных полов и тротуаров, но также может применяться для широкого спектра строительных деталей (балок, столбов, фундаментов и т. Д.), Отдельно или с ручным креплением. арматура.

WikiMatrix id Shekhar ada hant kata untuk kamu

en Для подготовки конструкций крыши использовалась бетонная балка (кольцевая балка) с системой vierendeel, соединяющей несущие колонны на высоте 20 м над цокольным этажом (1 этаж) .

WikiMatrix id Ini kesalahan yang mengerikan!

ru Три этажа плюс широкий пролет крыши, вероятно, потребовали, в дополнение к «отсекам», использования некоторых деревянных колонн и балок для поддержки веса, а также для придания конструкции необходимой устойчивости.

jw2019 id Мески калян анак ментери ...... аку тидак акан менерима!

ru В интерьере выделяются полихромные деревянные балки крыши, украшенные цветочными мотивами папье-маше; стены украшены растительными мотивами, а также картинами Хосепа Торрескасана; наконец, пол выложен мозаикой «opus tesselatum» в римском стиле.

WikiMatrix id Tapi kamu bukan seorang penipu, Tuan Malik

балок перекрытия - iDesignWiki

Столб, в архитектуре и строительстве, любой изолированный вертикальный структурный элемент , такой как опора , колонна или столб. Балка - это структурный элемент, способный выдерживать нагрузку, прежде всего, за счет сопротивления изгибу.


Древняя украшенная колонна в церкви Святой Софии, Константинополь, Стамбул, Турция

источник изображения: http: // it.depositphotos.com/2332947/stock-photo-pillar-in-the-hagia-sofia.html

Он может быть построен из цельного куска камня или дерева или состоит из единиц, таких как кирпичи . Он может иметь любую форму в поперечном сечении. Столб обычно имеет несущую или стабилизирующую функцию , но он также может стоять отдельно , как и памятные столбы .

Столбы могут быть прямоугольными, круглыми или многоугольными ; они могут сужаться к вершине или иметь одинаковый диаметр .Зацепленная, прикрепленная или встроенная колонна - это колонна, которая на встроена в стену , и лишь частично выступает на из нее; Этот тип колонны в римской пилястрах служил скорее декоративной, чем структурной цели. Кластер или составной столбец - это группа столбцов, связанных друг с другом , чтобы сформировать единый блок . Ростральная колонна - это колонна, украшенная носом корабля или трибуной , служащая военно-морским памятником . Современные колонны , как правило, изготавливаются из железа , стали или бетона и имеют простой дизайн.

Источник информации: https://www.britannica.com/technology/column-architecture

раннее использование колонн

Все значимые цивилизации железного века Ближнего Востока и Средиземноморья использовали примерно колонны . В древнеегипетской архитектуре еще в 2600 г. до н.э. архитектор Имхотеп использовал каменные колонны , поверхность которых была , вырезана , чтобы отразить органическую форму связанных тростников ; в более поздней египетской архитектуре также были распространены граненые цилиндры.Известно, что египетские колонны присутствуют в Большом гипостильном зале Карнака (около 1224 г. до н.э.) , где и 134 колонны выстроены в 16 рядов , при этом некоторые колонны достигают высоты 24 метра .
Одними из самых сложных колонн в древнем мире были колонны персов , особенно массивные каменные колонны, возведенные в Персеполе . Они включили в свои столицы конструкции с двойными бычками и . Зал ста колонн в Персеполе , размером 70 × 70 метров , был построен царем Ахеменидов Дарием I (524–486 до н.э.) .Многие из древних персидских колонн стоят, некоторые из них имеют высоту более 30 метров и .

Источник: https://en.wikipedia.org/wiki/Column#History

Зал ста колонн, Персеполис

Источник изображения: http://www.flickriver.com/photos/twiga_swala/6089235190/

Минойцы использовали целые стволы деревьев , обычно перевернутые, чтобы предотвратить повторный рост , стояли на основании, установленном в стилобате (нижнее основание) и увенчанном простой круглой капитель .Затем они были расписаны так, как в самом известном минойском дворце года в Кноссе года. Минойцы использовали колонны для создания больших открытых пространств , световых колодцев, и в качестве координационного центра для религиозных ритуалов . Эти традиции были продолжены более поздней микенской цивилизацией, особенно в мегароне или зале в центре их дворцов. Важность колонн и их отсылка к дворцам и, следовательно, их авторитет подтверждается их использованием в геральдических мотивах , таких как знаменитые львиные ворота Микен , где два льва стоят с каждой стороны колонны .Будучи деревянными в году, эти ранние колонны не сохранились до года, но их каменные основания имеют, и благодаря этому мы можем видеть их использование и расположение в этих дворцовых зданиях.

Источник: https://en.wikipedia.org/wiki/Column#History

Минойский Кносский дворец. Источник изображения

: http://karenkilby.deviantart.com/art/Minoan-Palace-of-Knossos-301445048

египтяне, персы и другие цивилизации в основном использовали колонны для практических целей, чтобы поддерживать крышу внутри здания , предпочитая внешние стены для украшения рельефов или росписи , но древние греки , за ним последовали римляне , которые любили использовать и снаружи , а широкое использование колонн внутри и снаружи зданий является одной из наиболее характерных черт классической архитектуры в зданиях, подобных Парфенон . Греки разработали классические архитектурные порядки, которые легче всего отличить по форме колонны и ее различным элементам . Их дорический, ионический и коринфский ордена были расширены римлянами , чтобы включить тосканский и композитный орден .

Колонны, или, по крайней мере, большие структурные внешние колонны, стали очень значительными в архитектуре средневековья . Классические формы были заброшены в как в византийской архитектуре , так и в романской и готической архитектуре или Европе в пользу более гибких форм , с капителями , часто использующими различные типы украшения листвы , а в западных сценах с рельефными фигурами . Архитектура эпохи Возрождения стремилась возродить классическую лексику и стили , а осознанное использование и вариация классических ордеров оставались фундаментальными для обучения архитекторов на протяжении всей архитектуры барокко, рококо и неоклассицизма .

Источник: https://en.wikipedia.org/wiki/Column#History

что такое балки?
Применение источника изображения луча

: http://wonderfulengineering.com/what-is-a-beam/

В конструкции здания балка представляет собой горизонтальный элемент , перекрывающий проем и несущий нагрузку , которая может быть кирпичной или каменной стеной над проемом, и в этом случае балку часто называют перемычкой . Нагрузка может быть полом или крышей в здании, и в этом случае балка называется балкой перекрытия или балкой крыши . В настиле моста слегка нагруженные продольные балки - это стрингеры ; более тяжелые, поперечные элементы называются балками перекрытия .

Исторически балки представляли собой бруса , но также представляли собой металл, камень или комбинации дерева и металла , такие как балка flitch .Балки обычно несут вертикальные силы тяжести , но также могут использоваться для несения горизонтальных нагрузок (например, нагрузок, вызванных землетрясением или ветром, или при растяжении, чтобы противостоять толчкам стропильных ног в качестве стяжной балки или (обычно) сжатию в качестве воротниковой балки ). Нагрузки, переносимые балкой , передаются на колонны, стены или балки , которые затем передают усилие на соседние сжимающие элементы конструкции. В легкой каркасной конструкции балки могут опираться на балки .В столярных изделиях балка называется пластиной , как в подоконной пластине или настенной пластиной , балкой как в летней балке или балкой дракона.

Источник: https://en.wikipedia.org/wiki/Beam_(structure)

Рабочий-строитель, перемещая стальную балку на рабочем месте. Источник изображения

: http://www.smedeson.com/beams.php

сколько видов бруса используется в строительстве?

В технике балки бывают нескольких типов :

  1. Простая опора - балка опирается на на концах , которые могут свободно вращаться и не имеют моментного сопротивления .
  2. Фиксированный - балка, поддерживаемая с обоих концов и , ограничена от вращения .
  3. Над нависанием - простая балка , выходящая за пределы своей опоры на одном конце.
  4. Двойной выступ - простая балка, у которой оба конца выходят за пределы ее опор на обоих концах .
  5. Непрерывный - балка e x, проходящая более чем на двух опорах .
  6. Консоль - выступающая балка , закрепленная только на одном конце .
  7. Ферма - балка, усиленная за счет добавления троса или стержня для образования фермы.
Пример ферменной балки. Источник изображения

: http://wonderfulengineering.com/what-is-a-beam/

Ссылки: https://en.wikipedia.org/wiki/Beam_(structure)#Classification_of_beams_based_on_supports

Что у них общего, а что различного?

- И балки , и колонны являются несущими элементами , но отличаются в методом или способом обработки нагрузки каждым элементом.Это означает, что колонны выдерживают сжатие нагрузки , тогда как балки несут изгибающий момент и поперечную силу нагрузки .
- Подобные материалы повторно используются в конструкции колонн и балок, которые состоят из стали , дерева и бетона .
- Здание не может стоять без колонн , а здание может стоять без балок.
- Конструктивные классификации балок и колонн разные . Колонны классифицируются как тонкие и короткие , а балки классифицируются как T, L или прямоугольные .
- Стяжки колонн и стяжки или поперечная арматура балок действуют по-разному .
- Следует быть осторожным при описании поведения каждого из них, потому что поведение двух элементов отличается от .

Артикулы:

https://www.quora.com/What-is-the-difference-between-a-beam-and-a-column

https: // www.britannica.com/technology/column-architecture

https://en.wikipedia.org/wiki/Column

https://www.britannica.com/technology/beam-architecture

https://en.wikipedia.org/wiki/Beam_(structure)

Утепление полов - Маннок

Утепление пола на уровне первого этажа может изменить уровень комфорта в здании. Поскольку до 15% теплопотерь здания происходит через неизолированные цокольные этажи, хорошо изолированные полы значительно снизят расходы на отопление в течение всего срока службы здания.

Варианты изоляции пола

Изоляционные плиты PIR, такие как серия Mannok, являются одними из наиболее термически эффективных и широко используемых продуктов для изоляции полов.

Изоляционные плиты EPS

Mannok представляют собой экономичную альтернативу изоляционным плитам PIR для полов, так как легче увеличить толщину изоляции, используемой в полах, для достижения тех же тепловых характеристик.

Изоляционные плиты для пола, независимо от того, выбираете ли вы изоляцию PIR или EPS, легкие, их легко обрабатывать и устанавливать.Эти жесткие изоляционные плиты соответствуют всем применимым отраслевым стандартам и могут помочь достичь отличных тепловых характеристик.

Установка изоляции пола

Обычно достаточно утеплить цокольный этаж здания, если только другие этажи не расположены над неотапливаемым помещением, например, гараж.

Способ установки теплоизоляционных плит зависит от типа конструкции пола в здании.

Двумя основными типами конструкции пола являются цельные полы и подвесные полы, и метод установки изоляции пола будет отличаться для каждого типа конструкции.

Твердые наземные бетонные полы могут быть изолированы ниже или выше основного подшипника плиты. Если деревянный плавающий пол укладывается поверх бетонной плиты, над плитой устанавливается изоляция.

В подвесных полах используется деревянная или балочно-блочная конструкция. Для балочных и блочных полов изоляция укладывается над несущей конструкцией пола, а для подвесных деревянных полов изоляционные плиты устанавливаются между деревянными балками.

Основные соображения по изоляции пола

Независимо от типа конструкции пола, существует ряд важных соображений относительно изоляции пола:

Погрузка

Указанная изоляция пола должна соответствовать стандартам, чтобы выдерживать ожидаемую нагрузку, которая будет отличаться для жилых и коммерческих зданий.Наши руководства по изоляционным материалам из PIR и пенополистирола содержат информацию о прочности продукта, чтобы помочь определить правильную изоляцию пола для конкретного применения.

Тепловые характеристики

Тепловые характеристики будут определяться типом и толщиной используемых изоляционных плит пола. Наш калькулятор U-значения поможет рассчитать толщину изоляции для достижения желаемых тепловых характеристик.

Тепловые мосты

Тепловые мосты, или мосты холода, возникают там, где есть разрыв изоляции в оболочке здания, что может привести к значительным ненужным потерям тепла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
