схема подключения установки, как подключить его к системе водоснабжения, как правильно установить с наносной станцией, сборка и обвязка блока автоматики, как соединить насос с гидробаком

Наличие собственной точки водозабора – это увеличение возможностей жилья. Больше не нужно следить за графиком отключений воды, переживать, что напор будет недостаточным. Однако не каждый собственник частного дома знает, как правильно подключить гидроаккумулятор с поверхностным скважинным или глубинным насосом через реле для систем водоснабжения, используя схемы подключения к насосной станции и правила установки. А ведь именно этот элемент способствует бесперебойной подаче жидкости на участок, а также продлевает срок эксплуатации. Прежде чем перейти к рекомендациям по монтажу, давайте разберемся, как устроено все оборудование и зачем его устанавливать.

Назначение гидробака

Его также называют накопительным баком. Основная задача прибора, что видно уже из названия, – это накопление жидкости для последующей равномерной подачи под постоянным напором. Он является незаменимым элементом. И у него есть несколько функций:

• Сокращение числа включений и отключений оборудования. Если устройство подключается напрямую к крану, то каждый раз, когда пользователь поворачивает вентиль, включается устройство. Но это сильно изнашивает его, приводит к скорой поломке. А при наличии гидробака потребность в постоянном подключении нет – это делается только тогда, когда в резервуаре уровень воды становится ниже определенных границ. Это приводит к минимизации гидроударов и, как следствие, к продлению срока эксплуатации.
• Создает небольшой запас воды. Это важно в тех случаях, когда отключают электроэнергию. Но даже на удаленном участке вы не останетесь без жизненно необходимого ресурса, на некоторое время его хватит. Это также можно назвать независимостью, временной автономностью от электричества.
• Поддерживает постоянное давление. Напор остается стабильным даже при высоких расходах жидкости.
  При этом нет зависимости от уровня грунтовых вод, как при прямом подключении без накопительного резервуара.

Таким образом, мы настоятельно рекомендуем при подсоединении гидроаккумулятора заняться установкой гидробака в частном доме.

Зачем нужен водный аккумулятор, его отличие от расширительного бака

Несмотря на то что два этих понятия совершенно разные, их часто путают. Чтобы понять, в чем отличие, расскажем о втором виде резервуаров. Их монтируют в системы горячего водоснабжения и отопления. Дело в том, что жидкость, проходя через нагревательный элемент, становится горячей. Но при течении через трубы часть тепла уходит, вода охлаждается. А как мы знаем, при разных температурах давление в одном и том же объеме влаги меняется. Чтобы трубы не чувствовали сильного напора, излишек, который образуется при нагреве жидкого теплоносителя, сливается в специальную камеру – расширительный бак. А затем оттуда он снова отправляется обратно.

Гидроаккумулятор же обычно монтируется в ХВС вместе со всем остальным оборудованием. Он нужен для устранения гидроударов, а также для поддержания постоянного напора в кране. Соответственно, гидробаки для систем водоснабжения имеют принципиально другую схему подключения.

Устройство накопительного бака

Сосуд выполнен из листовой стали, он имеет округлую вытянутую форму. Его размер может быть небольшим, например, на 15 литров, но для оснащения крупного частного дома для большой семьи чаще берут модели от 100 л. Внутри пространство гидробака разделено на две части с помощью эластичной мембранной ткани – под воду и под воздух. Мембрана может быть изготовлена в двух формах:

• как груша (этот вариант наиболее распространенный) – она прикрепляется ко входному патрубку;
• как диафрагма, крепится посередине.

Сверху корпус покрыт краской – красной или синей, в соответствии с тем, для какого водоснабжения устройства – горячего или холодного.

Также подключение вертикального гидроаккумулятора и реле давления гидробака к насосу было бы невозможно без входного и выходного отверстия для рабочей среды. А со стороны воздушного клапана располагается ниппель, как на автомобильной шине, через которую производится подкачка воздуха. Дополнительно могут быть подсоединены такие устройства, как манометр и реле, но это уже детали автоматической системы накачки жидкости.

Виды гидробаков

Разновидности устройств принято отличать по назначению.

• Для ГВС – это расширительные баки, они имеют несколько другую конструкцию. Применяются с целью сохранения постоянного давления.
• Для ХВС – классические гидроаккумуляторы разных объемов.
• Для отопления. Чаще всего они небольшие и недорогие. Это объясняется тем, что на их производство уходит не самая качественная мембрана, ведь для отопительных целей перекачивается техническая, а не питьевая вода.

Вторая категория видов – это расположение. При монтаже они могут быть:

• Горизонтальными. Баки как бы лежат на поверхности.
• Вертикальными, в их основании предусмотрены ножки, на которые устанавливается система.
• Подвесными. Это актуально в тех случаях, когда насосная станция монтируется в отдельном павильоне или в подвале.

Некоторые модели можно устанавливать несколькими способами по желанию владельца.

Различаются гидробаки и по внутреннему устройству – они могут быть с грушей или с диафрагмой, но, несмотря на это, смысл действия остается прежним.

Основной же характеристикой, по которой покупатели выбирают оборудование, является размер. Стоит отметить, что объем закачиваемой воды – это где-то ⅓ от общей вместительности резервуара, остальное будет заполнять воздух по ту сторону мембраны.

Принцип работы: как подключить автоматику к гидроаккумулятору

Чтобы правильно произвести подключение, необходимо понимать, каким способом работает вся установка. Производители закачивают в воздушный резервуар воздух под давлением 1,5 атмосферы. Через ниппель можно регулировать это значение и подкачивать кислород.

После подсоединения патрубков устройство начинает закачивать влагу в водную грушу (или по ту сторону диафрагмы). Она растет, мембрана постепенно сдвигается и, как результат, менее плотный воздух начинает приобретать все большее давление. Когда оно достигает определенных (заводских или заданных вручную) параметров, реле отключается и электрический контур размыкается – вода больше не поступает.

Затем пользователь приеменяет ресурс, например, включает кран в ванной или запускает стиральную машинку. При этом сжатый кислород под постоянным напором выталкивает жидкость, собранную в мембранной груше. А когда количество воздушных атмосфер снова опускается до исходного значения, реле реагирует и дает команду включить оборудование.

Важный нюанс, который нужно учесть при подключении гидроаккумуляторного бака, – следует сделать так, чтобы при наборе больших объемов воды, она поступала транзитом от скважины сразу к точке расхода, минуя накопительный резервуар. А уже после того, как краны будут перекрыты, будет наполняться груша. Это актуально в двух случаях:

• при маленьких объемах гидробака – такой не спасет от частых включений/выключений, но зато хорошо снимает гидроудары;
• когда набирается большая ванная или расходуется влага для орошения посадок.

Также стоит отметить, что иногда происходят неполадки, например, подтекание капель через ниппель или отсутствие постоянного давления в резервуаре. Это может свидетельствовать о неправильном подсоединении аппарата или его поломке.

Как правильно выбрать и установить гидроаккумулятор в системе водоснабжения для дома

Основной рабочий орган, который приводит все в движение — мембрана. Поэтому именно от ее качества зависит, насколько долговечной будет аппаратура. Пищевой полимер, который также называется изобутированной резиной, считается самым качественным веществом. В гидробаках вода не контактирует с корпусом, но в расширительных баках – да, поэтому в них важен и металл, из которого сделан резервуар.

Учитываются также фланцы, то есть соединительные детали. Если они тонкие, некачественные, то уже через год использования могут начать пропускать влагу, придется менять их или использовать дополнительные уплотнители. Их изготавливают, как правило, из оцинкованного металла. И если он не превышает одного миллиметра, то поломка случится уже через год-полтора использования. Лучше всего, если фланец будет из нержавейки.

Как сделать расчет параметров, чтобы поставить гидроаккумулятор на водопровод

Приведем формулу, по которой рассчитывается минимально допустимое значение объема:

Если вы приобретаете насосную установку современного образца, то она оснащена системами плавного запуска и имеет возможность поддерживать постоянное давление в водопроводной сети. В таком случае не требуется монтировать крупный бак, достаточно малого, ведь гидроудары чувствоваться не будут.

Вот таблица, по которой можно определить минимальное количество закачиваемой жидкости при технических характеристиках электронасоса:

Как правильно подсоединить гидроаккумулятор к глубинному насосу

Для подключения вам понадобится пятивыводной штуцер, поскольку наравне с гидробаком будет присутствовать манометр и реле давления. Дополнительными, но не обязательными, являются датчик «сухого хода» и обратный клапан. Они отвечают за то, чтобы двигатель не перегрелся при отсутствии жидкости в водопроводе, а также за то, чтобы при отключенном оборудовании влага не выходила обратно в скважину.

Когда само подсоединение осуществлено, следом идут пусконаладочные работы, то есть настройка приборов (проставление давления и других показателей) и проверка герметизации. Обычно пограничными параметрами являются 1,7 и 2,8 бар.

Как соединить насос с гидроаккумулятором

На схеме все кажется простым: взяли патрубок, прикрепили его к штуцеру на 4 или 5 отверстий, к одному из выходов присоединили гидробак, к остальным – манометр, реле давления и выводную трубу.

Но на деле все может усложняться. Рассмотрим особенности подсоединения, в зависимости от конкретной ситуации.

Два накопительных бака к одному устройству

Такое случается, когда изначально неправильно были произведены расчеты водопотребления или по каким-либо причинам расход увеличился. Тогда легче подсоединить еще один резервуар. Для этого только нужно, чтобы штуцер имел запасное неиспользуемое отверстие (мы всегда рекомендуем брать на одно больше, закрывая его заглушкой, – вдруг пригодится) и водопроводный шланг. Такая конструкция не только увеличит общий запас накапливаемой жидкости, но и спасет во время поломки одной из мембран, ведь оборудование все равно сможет работать, хоть и на пониженных мощностях.

Схема подключения блока автоматики к гидроаккумулятору для погружного (глубинного) насоса, сборка с реле давления

Особенность монтажа электронасоса, который погружается в скважину, – это наличие клапана обратного хода. Он отвечает за то, чтобы при выключенном оборудовании водный ресурс не спускался снова в колодец. Так аппарат не будет качать «на сухую», что сильно вредит ему.

Еще один нюанс – напор может пострадать, если перекачивающее устройство будет недостаточно мощным, а глубина забой большой.

Поверхностный вариант

Сам алгоритм подключения через пятивыводной штуцер мы описали выше. Отметить стоит:

• обязательную герметизацию каждого соединения;
• проверочные запуски – нужно сделать не менее 4-5 тестовых пусков;
• наличие фильтрации – качественные фильтры с установкой можно заказать в компании «Вода Отечества».

Схема обвязки насосной станции с гидроаккумулятором к водонагревателю

В данном случае мы говорим о расширительном баке. На изображении показана последовательность его присоединения к нагревательному элементу сети:

Как наладить оборудование

Пусконаладочные работы включают:

• Настройку реле – иногда подходят заводские показатели, но их стоит проверить.
• Герметизацию всех соединений.
• Несколько тестовых запусков.

После этого можно безбоязненно приступать к эксплуатации.

Нюансы подключения

Первое, что нужно учесть, — где ставить гидроаккумулятор в системе водоснабжения. Также стоит установить на входе в дом фильтрацию. Фильтры разных типов и размеров можно найти в компании «Вода Отечества». Про остальные особенности монтажа расскажем ниже.

Обвязка расширительного бака

Он прикрепляется к одному из отверстий штуцера посредством гибкого шланга. Диаметр резьбы – 1 дюйм. Но можно обойтись и без него, тогда вся автоматика (датчики и измерительные приборы) будут встраиваться непосредственно у входа гидробака.

Настройка при подключении

Заводские стандартные пороги срабатывания реле – от 1,4 до 2,8 бар. При этом изначально в воздушную камеру закачивается воздух в 1,5 атмосферы. Для того чтобы наполнение мембранной груши происходило до максимальных значений, можно поменять параметры, но незначительно. Они должны совпадать с допусками насоса.

Оптимальное давление

Мембрана останется целостной дольше, если в водопроводе будет на 0,1-0,2 бара больше, чем в гидробаке. Предлагаем формулу, которая позволит определить самое подходящее значение:

V Атм. = (Hmax+6)/10, где Hmax – самая большая высота водозабора, например, если на 2 этаже установлена душевая кабина, то это будет именно она.

Закачка воды в гидроаккумулятор

Если вы вручную решили производить настройку, то нужно помнить, что подходящей разницей между порогами включения и отключения является 1-2 атмосферы. Если перекачивать больше, то скорее износится мембранная груша. Чтобы скорректировать эти значения, следует подкручивать гайки на пружинах реле.

Как выбрать объем резервуара

Предлагаем плюсы и минусы разных размеров. Исходя из них, сделайте для себя выбор:

Параметры резервуара	Достоинства	Недостатки
Небольшой	Занимает мало места. Имеет более скромную цену.	Чаще происходят включения и отключения. Может обеспечить постоянным напором только небольшую семью.
Большой	Защищает от гидроударов. Подходит при частых отключениях электричества. Идеально для постоянного проживания 4-5 человек.	Занимает много места и сложнее при установке. Если влага не расходуется, она может застаиваться.

Заключение

Мы рассказали, как подключить гидроаккумулятор для системы водоснабжения, а в качестве завершения темы посмотрим два видео:

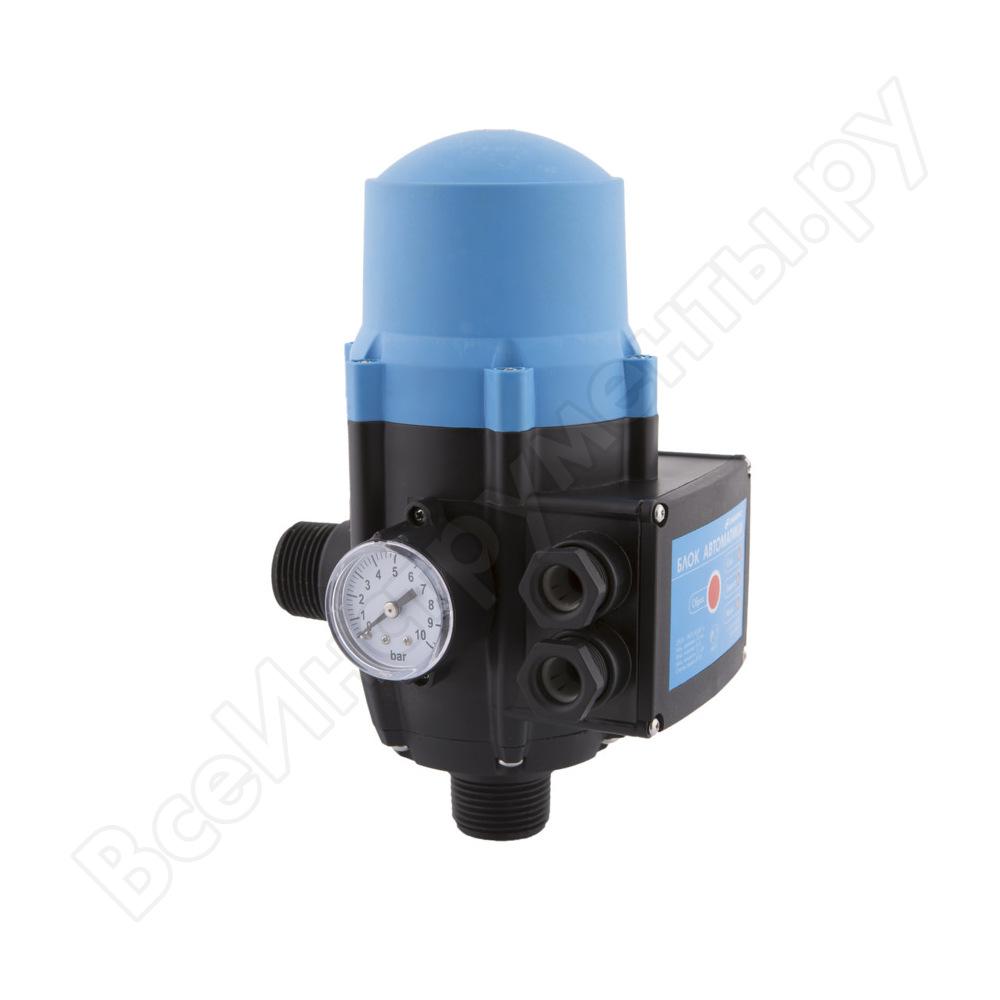

Блок автоматики Джилекс: схема, устройство, подключение.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Содержание статьи

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс — принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
  Напряжение – 220 — 240 В;
  Максимальный ток – 10 А;
  Пусковое давление – 1,5 – 3,5 атм;
  Максимальный расход воды – 80 л/мин;
  Максимальное допустимое давление – 10 атм;
  Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
  расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
  если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс

Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Вместе со статьей «Блок автоматики Джилекс: схема, устройство, подключение.» читают:

Автоматика для насоса — виды, описание и подключение

Насос – это главный элемент в системе автономного водоснабжения, которая применяется в частных жилых домах и придомовых участках. В устройство каждого из насосов входит автоматический механизм. Он контролирует работу оборудования и отключает его в случае необходимости.

Регулирующая автоматика для насоса – виды и описание

Система автоматики управления насосом – это совокупность различных элементов, призванных контролировать работу насоса. К этим элементам относится командное реле и силовая электрическая часть, которые, в большинстве случаев, реализуются в такие схемы управления режимами насосного оборудования:

• По давлению рабочей жидкости в общем трубопроводе – подобная схема регулировки водяной станции автоматики применяется в том случае, когда агрегат подает воду из подземной скважины в подготовленную емкость. После этого из емкостей вода подается далее посредством оборудования «второго подъема». Для подачи воды из колодца в дом автоматика с такой схемой оборудуется специальным датчиком с электродами. Некоторые насосы также могут оснащаться специальными поплавками – такая автоматика на воду считается менее эффективной и имеет небольшой рабочий ресурс. В любом случае в устройстве агрегата обязательно предусмотрен аварийный слив на случай, если резервуар переполняется. Насосы для повышения давления с автоматикой такого рода применяются в случаях, когда требуется обеспечить водой целые населенные пункты. Большим плюсом этой схемы является стабильность в работе насоса. В таких случаях постоянно присутствует гидравлика, а цикл перемещения воды полностью соответствует емкости резервуара;
• Контроль по уровню – в такой схеме реализуется принцип управления насосами при помощи команд, формирующих реле давления, установленное на трубопроводе. При установке автоматики на насос на реле настраиваются давление, включающее и отключающее насос. Такую схему реализуют в индивидуальных колодцах и скважинах для погружных насосов, работающих с мембранными баками. За счет баков сеть работает под постоянным давлением. Среди плюсов таких реле для погружных скважинных насосов следует выделить возможность монтажа в силовую цепь насоса и невысокую стоимость автоматики. К минусам относится невысокая точность и небольшие сроки эксплуатации при установке для вибрационных насосов.

При покупке реле для регулировки работы насоса следует учесть несколько важных факторов: давление, напряжение сети, функционал. Только определившись с этими показателями, удастся подобрать качественный надежный механизм.

Защитная автоматика – особенности работы устройства

Зачастую насос ломается из-за эксплуатации при повышенном или пониженном напряжении в электросети. Причиной поломки также может стать работа агрегата без воды, то есть, на сухом ходу. При покупке защитных реле следует обращать внимание на значение питающего насос напряжения и разрешенное отклонение от этого показателя.

Чтобы эффективно защитить насос от сухого хода, необходимо установить в механизм автоматики U-образное реле, которое отключает насос при скачках в напряжении. Такое реле также контролирует последовательность фаз и асимметрию системы.

С целью защиты насосов для воды на рынке есть несколько типов устройств:

• Пускозащитные приборы, которые изготавливаются на печатных платах;
• Релейные блоки для управления;
• Устройства, изготавливаемые на базе разных микропроцессоров.

Чаще всего производители насосов выбирают релейные блоки. Функция такого блока заключается в коммутации реле давления при токах до 4 А.

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

• Гидробак определенной емкости;
• Манометр и реле давления;
• Переходная муфта и муфта с цанговым зажимом;
• Трубы из пластика и латунный переходник.

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

1. Для начала необходимо обмотать вход гидробака фум-лентой;
2. После этого на вход гидробака прикручивается переходная муфта;
3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
4. Латунный переходник подключается к установленной на баке переходной муфте;
5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

устройство и принцип действия, подключение в схему трубопровода и настройка

Для бесперебойной работы независимого водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

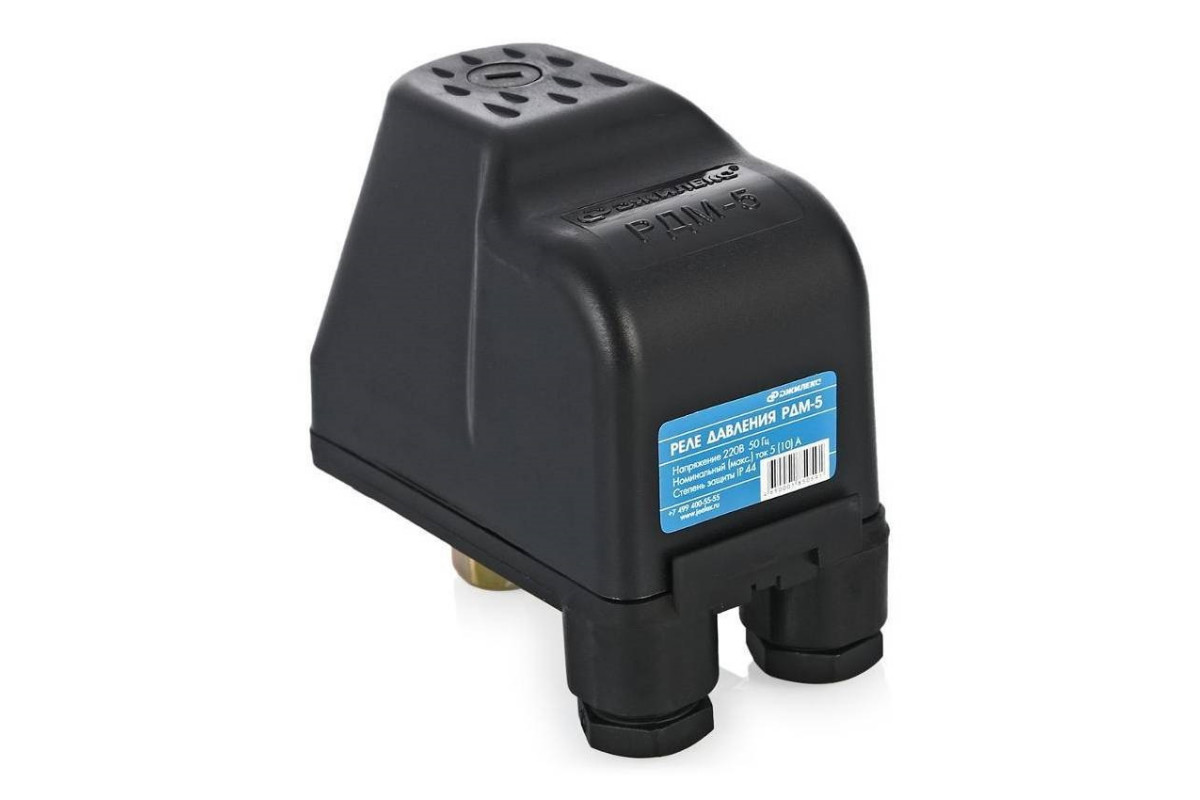

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы. Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

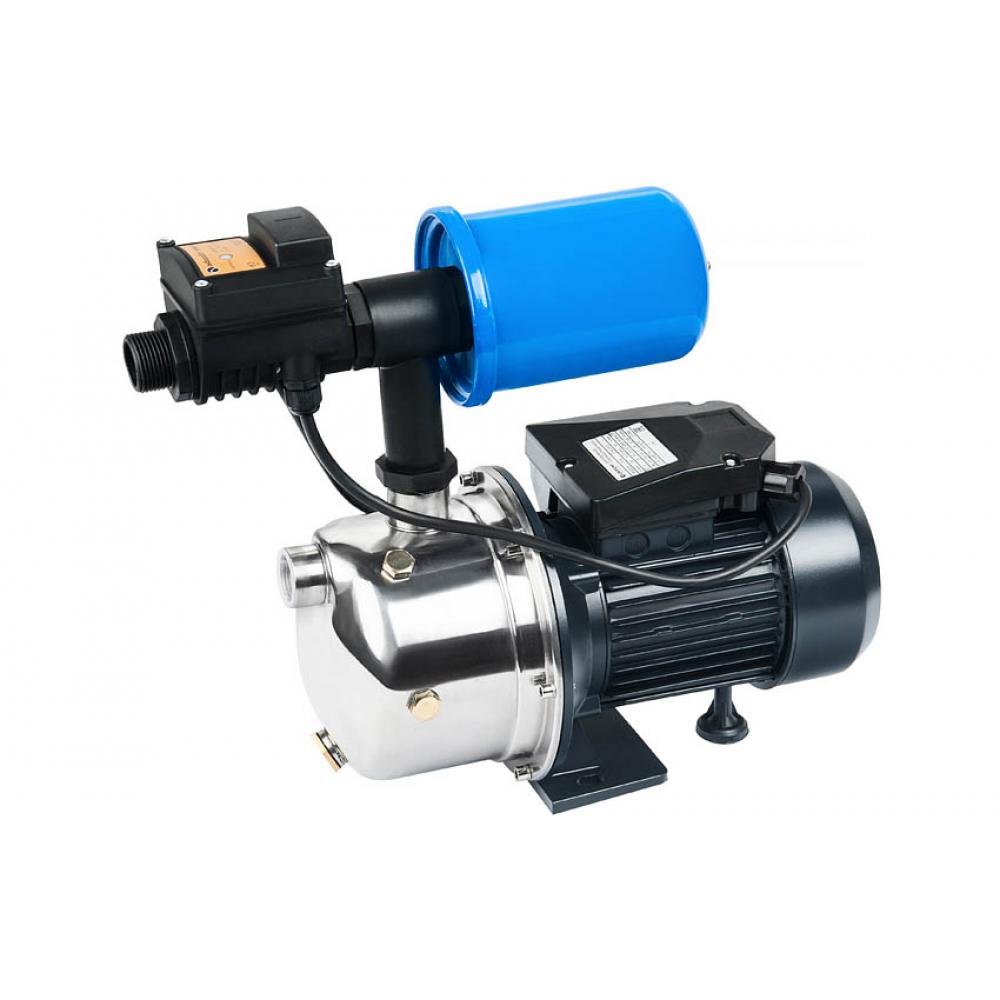

Обычно регулирующий давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле располагается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Предыдущая

Насосы и насосное оборудованиеОсобенности системы отопления загородного дома

Мне нравится1Не нравится

Реле давления насосной станции, принцип работы и его самостоятельная настройка

Содержание:

Первоначально реле давления для насосных станций на конкретные показатели включения и выключения настраивает их изготовитель. Во время эксплуатации оборудования может возникнуть необходимость их откорректировать. Поэтому любому владельцу недвижимости не помешает информация, как отрегулировать на насосной станции автоматику.

Назначение реле давления

Данное устройство ответственно за функционирование насоса — за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Реле для станций, поставляющих воду, различаются своей формой и размещением некоторых деталей, но чаще всего, их конструкция аналогична той, что ранее описана. Иногда эту часть станции доукомплектовывают элементами, защищающими оборудование от функционирования «на сухую» и не допускающими его перегрева, поскольку происходит измерение температуры водной среды, проходящей через прибор.

Принцип работы реле давления насосной станции заключается в следующем:

1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
4. Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Для изменения в системе водоподачи верхнего давления, требуется настройка функционирования меньшей пружины. За счет силы сжатия данной детали можно устанавливать разницу между давлениями запуска агрегата и отключения.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Подготовка накопителя

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха — это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

• при размере емкости, равном 20 — 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
• при объеме резервуара в интервале 50 — 100 литров параметр выставляют на отметке 1,7-1,9 бар.

Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц осуществлять проверку величины давления воздуха в гидроаккумуляторе. Затем, если требуется, приступают к выполнению регулировки реле насосной станции.

Настройка реле давления насосной станции

К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличия абсолютно чистых фильтров.

Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном порядке:

1. Отключают насос и сливают из трубопровода жидкость, приоткрыв в системе нижний кран. С реле убирают пластмассовую крышку.
2. Включают насосный агрегат, который закачивает в систему воду.
3. В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают величину текущего верхнего значения.
4. Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос вновь начнет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
5. Когда он недостаточен, следует повысить нижний показатель. Прежде, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большом регуляторе. Если требуется понизить напор, то пружину требуется ослабить.
6. Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым — это приведет к его быстрому износу. Когда результат выше оптимальных величин, то агрегат работает в щадящем режиме, но разница между наиболее высоким и низким напором станет значительной. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
7. После того, как отрегулировать реле насосной станции удалось, проверяют ее эффективность. Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не станут соответствовать потребностям.

Выполнение первичной регулировки

Когда на реле давления для насосной станции пружины ослаблены полностью, настройку производят с нуля:

1. Насос запускают в работу и нагнетают давление в системе до величины, когда в наиболее удаленном от него кране напор станет приемлемым. Допустим, это 1,5 бар. Агрегат выключают.
2. Потом станцию отключают от электропитания, снимают на реле крышку и подтягивают гайку на большом регуляторе, пока не послышится щелчок, указывающий, что произошло замыкание контактов.
3. Крышку помещают на место и запускают насос в работу, доводя давление до величины 2,9 бар.
4. Агрегат отключают от питания, открывают снова крышку и поджимают на малой пружине гайку, пока щелчок не сообщит, что произошло размыкание контактов.  «Правильная регулировка реле давления воды для насоса – основные принципы настройки».

Реле после настройки начнет срабатывать при нижней отметке в 1,5 бар и выключать оборудование при верхней — в 2,9 бар. Крышку вновь возвращают на прежнее место, а станцию подключают к электропитанию.  «Регулировка насосной станции – как правильно отрегулировать реле давления воды».

Делая настройку реле, нужно придерживаться правила, поясняющего, какое давление должно быть в водяном насосе и в гидробаке. Ориентируются на разницу между ними — она составит около 10%. Например, если показатель включения насоса — 1,6 бар, то давление воздуха в бачке должно равняться 1,4-1,5 бара.

Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnaya-regulirovka-rele-davleniya-nasosnoy-stantsii-normy-sovety-i-primery.html

Самостоятельная регулировка реле давления насосной станции (безбашенки)

• Содержание статьи:
• =>Конструкция реле
• =>Принцип действия
• =>Регулирование
• =>Что необходимо учесть
• =>Давление воздуха в гидроаккумуляторе
• =>Видео

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

На рис.1: 1,2 — пружинные регуляторы; 3 — основание; 4 — гайка крепления реле к переходнику и крышка мембраны; 5 — клеммная колодка для подключения сети 220V, насоса и заземления.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира.

В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня.

Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости.

Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх.

Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Как отрегулировать реле своими руками

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети

После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» — в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

Изменение диапазона срабатывания реле

Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор.

При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними — ∆P.

После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса — «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм. ). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление воздуха в гидроаккумуляторном баке и регулировка  реле

Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды.

При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора.

Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке.

Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P.

Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел «Контакты» нашего сайта или в коментариях.

Видео по теме

• Как выбрать насосную станцию
• Безбашенка: неисправности насосной станции

Источник: http://www.postroj-dom.ru/vodosnabjenie/215-

Регулировка реле давления насосной станции и настройка своими руками

ГлавнаяНасосы и насосное оборудованиеНасосные станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке.

Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм.

, а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка.

В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.   Все эти детали накрываются крышкой из пластика.

Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше.

Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины.

Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины.

Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса.

Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения.

Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

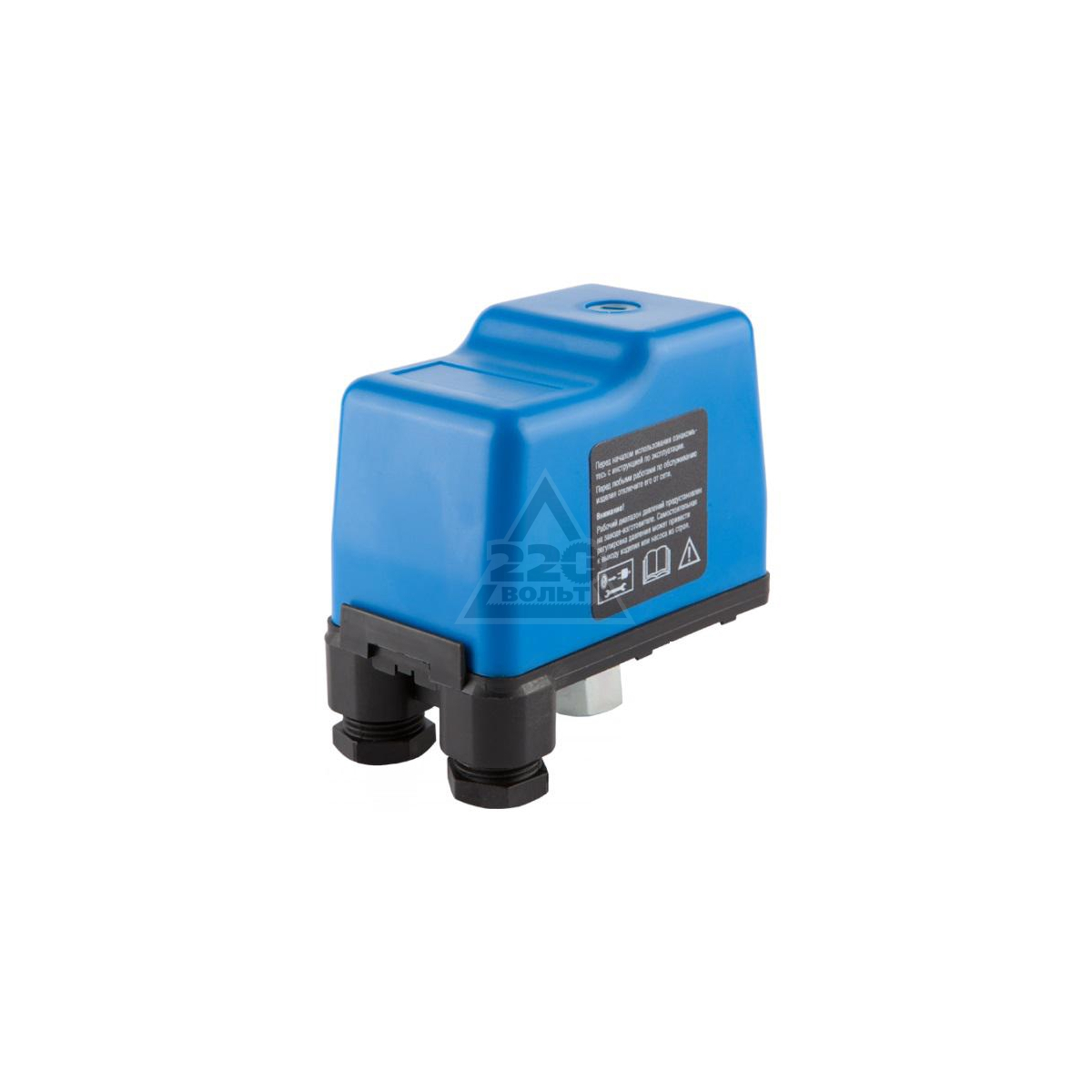

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контак

Микросхема К561ЛА7 и автоматика насосной станции на ней своими руками для частного дома

Владельцы индивидуальных строений возводят около своих жилищ колодцы или артезианские скважины, которые обеспечивают их водой.

Еще несколько десятков лет назад ее носили ведрами. Однако мы живем в то время, когда система автоматизации стала доступной для простого человека.

Она способна значительно облегчить тяжелый физический труд, высвободить время для продуктивной интеллектуальной деятельности.

В публикуемой статье подобраны советы домашнему мастеру по изготовлению простого автомата управления водяным насосом на основе доступной микросхемы К561ЛА7. Он хорошо справляется с водоснабжением частного дома. Его несложно изготовить своими руками. Излагаемый материал дополняется поясняющими картинками, схемами и видеороликом.

Содержание статьи

Микросхема К561ЛА7 в качестве основного элемента логики

Ее производство было широко налажено во времена СССР. Конструктивным исполнение стал пластмассовый корпус с двумя рядами четырнадцати выводов: по 7 штук с каждой стороны.

В основу работы логики управления микросхемы КМОП структуры заложены четыре одинаковых элемента с двумя входами, работающими по принципу «И-НЕ».

Как сделать автоматику насосной станции

В статье рассматривается вопрос, когда водоснабжение дома уже организовано, то есть имеется колодец с водой и в нем смонтирован электрический насос, способный создавать необходимый напор для водоподъема.

Нам остается спланировать схему его управления в автоматическом режиме и выполнить ее монтаж отдельным блоком. Для этого потребуется любой паяльник и небольшой комплект электронных деталей.

Основные принципы работы силовой части

Управление насосом может проводиться двумя способами:

1. в ручном режиме;
2. автоматически.

Особенности подключения питания

Предлагаемый автомат предусматривает изготовление блока автоматики в виде отдельного корпуса, подключаемого в разрыв питания силовой цепи ручного режима.

Это означает, что обычный водяной насос, например, бюджетная модель «Ручеек», включается в работу после того, как вилка шнура его питания вставляется в розетку и на нее подается напряжение включением автоматического выключателя.

На блоке автоматики тоже делается шнур питания с вилкой и выходная розетка, от которой будет подаваться напряжение на насос. Это позволяет в любой момент перевести схему на работу в ручном режиме для того, чтобы выполнить профилактику или ремонт схемы управления.

Как контролируется уровень воды

Логическая часть микросхемы автоматики постоянно сканирует состояние датчиков. Они выполнены простыми металлическими электродами в виде стержней из проволоки со слоем изоляции для НП и ВП (внизу она снята), а для ОП — оголенный металл: нержавейка или алюминий. Их располагают на разных уровнях.

Нижнее положение воды в резервуаре оценивает датчик НП, а верхнее — ВП. Общий электрод ОП расположен так, что охватывает всю контролируемую область работы.

Подобное размещение позволяет микросхеме логики автомата определять наличие воды в резервуаре по прохождению токов, создаваемых приложенными потенциалами к электродам через жидкость. За счет этого судят об уровне:

• верхнем — когда токи протекают между НП-ОП и ВП-ОП;
• среднем — ток имеется только в цепи НП-ОП;
• нижнем — тока нет нигде.

Особенности крепления блока

Подобную схему я собрал соседу в гараж. У него там сделана яма для хранения овощей. Место расположения около горы оказалось не совсем удачным. Весной при таянии снега, летом и осенью в дождь вода способна затопить подвальное помещение и ему приходится ее откачивать.

Собранная схема автоматики значительно облегчила управление насосом. Она смонтирована в корпусе от старого электронного блока с возможностью установки на столе, стеллаже или стационарном креплении на стене. Хозяин просто поставил прибор на полку, расположенную на двухметровой высоте и подключил его в сеть.

Автоматика успешно работала два года. Затем хозяин случайно задел за корпус и уронил прибор на бетонный пол. Внутри блока произошло короткое замыкание, сгорел понижающий трансформатор и микросхема К561ЛА7.

Монтаж системы автоматики и ее крепление выполняйте надежно. Сразу исключайте возможность случайного падения и повреждения оборудования любыми способами. Обращайте внимание на защиту корпуса прибора по квалификации IP.

Электронная схема

Для ее реализации используется микросхема К561ЛА7. Под нее создаются цепи:

• питания;
• контроля уровней воды датчиками;
• светодиодной индикации;
• управления коммутационным аппаратом.

Схема питания

Обратим внимание на:

• трансформатор;
• диодный мост;
• стабилизатор напряжения.

Трансформатор

Для питания электроники потребуется понижающий трансформатор 220/10-15 вольт с током от 60 мА или выше. Его можно намотать самостоятельно по методике, расписанной мной в статье об электрическом паяльнике «Момент» или взять от старого лампового телевизора марки ТВК110Л. Также подобные модели не сложно купить через интернет в Китае или другой стране.

Диодный мост

Выбор КЦ405Е с допустимым током выпрямления 1000 мА в схеме приведен как пример. Вполне можно обойтись мостиком с уменьшенными номиналами или спаять диодную сборку из других доступных полупроводников с меньшей мощностью. Микросхема К561ЛА7 и подключенные к ней цепи управления не создают больших нагрузок.

Стабилизатор напряжения

Полупроводниковая сборка КРЕН8Б предназначена для стабилизации питания логической микросхемы на 12 вольт. Она выпускается в едином корпусе, широко применяется в радиоэлектронных устройствах.

Ее вполне можно заменить самодельным стабилизированным блоком питания на биполярных транзисторах, но особого смысла заниматься этим вопросом я не вижу.

Схема контроля уровня воды

Способ подключения

Соединение электродных датчиков с входами логической микросхемы осуществляется проводами. Для их прокладки удобно монтировать две цепи:

1. внутреннюю в корпусе блока автоматики;
2. внешнюю к электродам.

Чтобы их соединить на корпусе прибора устанавливают клеммник любой доступной конструкции. Во внешней цепи необходимо хорошо выполнить изоляцию проводов, защитить места пайки от попадания влаги и воздействия коррозии.

Откачивание воды из резервуара

Положение перемычки J1, выделенной на электронной схеме автоматики коричневым цветом, определяет логику откачивания насосной станции. Ставим ее в позицию 1-2.

Не стану полностью описывать работу электроники, а на возникающие вопросы отвечу в комментариях. Просто кратко укажу, что при уровне воды выше верхнего положения логика подает сигнал на откачку, а насос будет работать до тех пор, пока не уберет воду так, что осушит, разорвет цепь между нижним и общим датчиками.

Когда вода снова заполнит резервуар, дойдя до верхнего уровня, то насос автоматически повторит только что описанный цикл.

Закачивание воды внутрь резервуара

Перемычка J1 устанавливается в позицию 2-3. Насос работает на заполнение емкости от сухого состояния до верхнего уровня и прекращает закачку на нем. При осушении емкости цикл возобновляется.

Силовая схема подключения напорной и сливной магистрали насоса должна соответствовать выбранному режиму управления и положению перемычки J1 в блоке автоматики.

Схема светодиодной индикации

Светодиоды можно монтировать любые, однако выбранные с более ярким свечением будут заметнее.

Горение светодиода HL1 свидетельствует о подаче напряжения на насос, то есть о его включении, а HL2 — на схему питания всего блока.

Схема управления силовым выходным контактом

Оптопара U1 обеспечивает гальваническую развязку цепей управления, воды и симистора VS1, подающего питание 220 вольт на насос. Технические характеристики КУ208Г обеспечивают управление электродвигателями мощностью до двух киловатт, что обычно достаточно для бытовых целей.

Варианты изменения силового каскада

Для подключения более мощных электродвигателей потребуется применять симисторы, выдерживающие повышенные нагрузки.

Альтернативным решением схемы является отказ от симистора и применение реле или магнитного пускателя. С этой целью необходимо заменить транзисторный ключ VT1 более мощным. Например, допустимо собрать составной транзистор из двух: КТ315 + КТ815 или их аналогов. Для такого подключения используют схему Дарлингтона.

Она станет управлять обмоткой реле, подавать на нее напряжение.

Выходной контакт реле будет пропускать через себя ток нагрузки электродвигателя насоса. Чтобы увеличить его работоспособность рекомендуется все свободные контакты подключить параллельно, обеспечить их одновременное срабатывание.

При задействовании в схеме электроснабжения реле или пускателя необходимо уточнить мощность блока питания и характеристики понижающего трансформатора: возможно, его придется заменять усиленной моделью.

Стоит заметить, что собранная по любому из вариантов схема автоматики насоса работает сразу без необходимости сложной наладки. Главное условие: исключить ошибки при ее монтаже. Сборку блока автоматики допустимо выполнять навесным методом. Но лучше использовать печатную плату.

Для закрепления материала рекомендую посмотреть видеоролик владельца Vodjlei «Автоматика на насос Ручеек».

Напоминаю, что сейчас вам удобно задать вопрос в комментариях и поделиться этим материалом с друзьями в соц сетях.

Полезные товары

Автоматизация | DESMI — Проверенная технология

• Сегменты
  • Морской и оффшорный
    • Продукты
    • Приложения
      • Балластные насосы
      • Насосы / эжекторы для зачистки балласта
      • Насосы базового масла
      • Трюмные насосы
      • Питательные насосы котлов
      • Насосы для рассола
      • Насосы буровой воды
      • Аварийные пожарные насосы
      • Насосы для охлаждения пресной воды
      • Насосы для охлаждения инертного газа / скруббера
      • Смазочный масляный насос
      • Насосы предварительного подогрева главного двигателя
      • Насосы для охлаждения морской воды
      • Насосы для сточных вод
      • Насосы для шлама / грязного масла
    • Насосы машинного отделения
    • Управление балластными водами
    • Скрубберные насосы
    • FineFog ™ — пожаротушение
    • OptiSave ™
    • Автоматизация
  • Промышленность
    • Продукты
    • Приложения
      • Шоколад
      • Асфальт и битум
      • Аквакультура (рыбоводство)

Защита и топливо — Военные насосные системы — Практические решения | DESMI

• Сегменты
  • Морской и оффшорный
    • Продукты
    • Приложения
      • Балластные насосы
      • Насосы / эжекторы для зачистки балласта
      • Насосы базового масла
      • Трюмные насосы
      • Питательные насосы котлов
      • Насосы для рассола
      • Насосы буровой воды
      • Аварийные пожарные насосы
      • Насосы для охлаждения пресной воды
      • Насосы для охлаждения инертного газа / скруббера
      • Смазочный масляный насос
      • Насосы предварительного подогрева главного двигателя
      • Насосы для охлаждения морской воды
      • Насосы для сточных вод
      • Насосы для шлама / грязного масла
    • Насосы машинного отделения
    • Управление балластными водами
    • Скрубберные насосы
    • FineFog ™ — пожаротушение
    • OptiSave ™
    • Автоматизация
  • Промышленность
    • Продукты
    • Приложения
      • Шоколад

I & C для насосных станций

1. Přejít k navigaci
2. Přejít na obsah
3. Klávesové zkratky

• Английский
• Чески

Продукты и решения Контакты Меню Нормы поведения Новости О компании

• Английский
• Чески

• Главная
• Новости
• Наша компания
  • Общая информация

    Общая информация

  • Нормы поведения

    Кодекс поведения

  • Наши компетенции

    Наши компетенции

  • История

    История

  • Структура компании

    Структура компании

  • Брошюры о компании

    Брошюры компании

  • Сертификаты и награды

    Сертификаты и награды

  • Экономические данные

    Экономические данные

  • Написали о нас

    О нас писали

Автоматическая насосная станция — — Vimore. org

:

Взаимодействие с другими людьми

Вот отличный пример того, что вы можете сделать, если собрать вместе разные сборки RobotGeek. Используя небольшой верстак RobotGeek, RobotGeek …

YouTube

Средство для высвобождения кленового сока, которое автоматически запускает генератор, перекачивает кленовый сок на 38 футов вверх, а затем через холм, чтобы под действием силы тяжести поступал обратно в насосную станцию.

YouTube

Мой личный блог — https://ledrunning.wordpress.com.

YouTube

В этом видео рассказывается, как подключить и установить сборную подземную насосную станцию, которая в данном случае имеет 2 насоса для сточных вод и 3 поплавка …

YouTube

Для удовлетворения типичных потребностей водяной насосной системы по автоматизации и насосной информации в центральном месте. Для получения данных о распределении воды в городских условиях это i

YouTube

Автоматический грохочущий грохот Brackett Bosker® разработан для широкого спектра применений, где необходима высокоэффективная очистка пруткового грохота, включая …

YouTube

Вы когда-нибудь задумывались, как насос отключается, когда вы заправляете машину бензином? Президент Husky Corporation Гренвилл Сатклифф объясняет, как…

YouTube

Линейка насосных станций T-T обеспечивает эффективный и экономичный способ установки насосной станции для сточных вод. Каждый наш пакет …

YouTube

Это демонстрация колокольного сифона, который я построил в сотрудничестве с несколькими профессорами инженерного дела. Есть определенные случаи, когда было бы неплохо иметь возможность c

YouTube

Одной из важнейших конструкций водонасосных станций является система управления гидроударом.На этом видео изображена типовая водонасосная станция с . ..

YouTube

Разрушенная насосная станция для отходов Аль-Нусират.

YouTube

Насосы застряли. Вызван в 1:00, это видео было снято в 9:30.

YouTube

Ввод в эксплуатацию редукционного автоматического регулирующего клапана ZW209BP с байпасом для малого расхода: как настроить главный клапан? Как нам настроить расширение…

YouTube

Активация бензонасоса. Узнайте об использовании бензонасоса с помощью этих видеоинструкций. Эксперт: Дэн Вольстенхолм Биография: Дэн Вольстенхолм начинал в автомобилестроении …

YouTube

Это видео представляет собой португальскую презентацию в Фенасане в Сан-Паулу, Бразилия, эксплуатации и установки компактной подъемной станции Sulzer для простого 1-погружного устройства ..

YouTube

Санкт-ПетербургЧарльз Пэриш получил от FEMA грант в размере 1,4 миллиона долларов на установку автоматических очистителей решеток на насосной станции Лейквуд в.

YouTube

Телевидение Каунсил-Блафс покажет вам насосную станцию ​​Twin City, чтобы увидеть, как работают два восстановленных насоса. Они оба вернулись на свои места и работают.

YouTube

В этом видео я покажу, как проложить и установить насос эжектора сточных вод.Приобретайте предметы, которые я использовал в этом видео: Канализационный насос: …

YouTube

Водонасосная станция Голден Стейт Уотер в Стэнтоне на Черритос и Ферн. Это вид с востока. Как видите, звук меняется в зависимости от ..

YouTube

Насосные станции являются ключевым элементом транспортировки сточных вод на очистные сооружения, и они постоянно подвергаются воздействию бактерий, продуцирующих кислоту.Мокрые колодцы в пределах

YouTube

Коммерческая водолазная очистная насосная станция с мокрым колодцем

YouTube

1:00 07-04-2014 тревога из колодца о низком уровне воды, проверка колодца, работа ведущего и отстойника, вроде все в порядке, 8:00, хорошо ..

YouTube

Кто такой менеджер насосной станции? Как лучше всего управлять подъемной станцией или насосной станцией? Это минутное видео рассказывает обо всем.См. Больше на …

YouTube

Я знаю, вы думаете, что каждый уже знает, как качать свой газ … Но есть много людей, которые действительно не знают, как это делать. Что нормально!

YouTube

узнайте обо всех особенностях наших насосных станций и проследите за различными этапами на нашей строительной площадке.

YouTube

На озере Мид продолжается работа над насосной станцией для низкого уровня озера, бригады пробуривают 34 ствола скважины на строительной площадке.

YouTube

Если вы когда-либо заправляли машину бензином, вы, вероятно, замечали, как бензонасос отключается, когда ваш бак полон. Но как он узнает об этом? Узнать больше о th

YouTube

http://www.widgetwerks.com Я демонстрирую готовую систему переключателей (или дерево), которую я сделал для установки в 15-галлонную бочку. Как только бочка наполняется, автоматическая помпа

YouTube

Марвин из Фонда AID на Филиппинах объясняет, как работает их поршневой насос.Он не требует электричества, газа или дизельного топлива, работает только от встроенного пресса

.

YouTube

Альтиери о проекте насосной станции Mixville — городской совет Чешира — 13 января 2009 г.

YouTube

В этом видео рассказывается, как работает Optidrive HVAC, а также о преимуществах, доступных при использовании насосных станций. Обеспечивает энергоэффективное управление насосной станцией №

YouTube

Пневматические насосные станции EPP системы SZUSTER представляют собой комплектные и полностью автоматизированные установки, не требующие постоянной эксплуатации…

YouTube

Анимированные движения всасывающего насоса двойного действия XIII века Аль-Джазари. Узнайте больше о других машинах из золотого века мусульманской науки …

YouTube

Глава Shiv Sena Уддхав Теккерей открыл сегодня насосную станцию ​​Britannia на Reay Road. Однако насосы не могут работать в автоматическом режиме …

YouTube

Посмотрите мое новое видео https: // youtu.быть / EqNenMs_Wrk ремонт дожимной насос, насос подкачки и напорный бак, установка насос высокого давления, насос высокого давления для мытья …

YouTube

Plc scada диспетчерская для насосной станции является общей системой управления в индийской водяной насосной станции.

YouTube

Замена насоса канализационной станции Атланта, Джорджия в многоквартирном комплексе BBB A + Повторный звонок: 678-964-6528 Канализационные подъемники / насосные станции используются…

YouTube

сигнальный номерной знак может быть настоящим, поэтому, если он есть, поставьте ссылку в комментариях, где она есть.

YouTube

Сделано для http://remembercomic.co.uk Музыка «Стоит тысячи изображений (расширенный ремикс)» от приближающейся нирваны …

YouTube

Машина для намотки мини-карьера на насосной станции Папплевик.

YouTube

Этот генеральный подрядчик Old House Том Сильва показывает эффективный способ борьбы с наводнением подвала. (См. Ниже список покупок и инструменты.) Щелкните здесь, чтобы …

YouTube

В феврале 2017 года компания Aqua Vision провела измерения расхода ADCP на насосной станции в Эймёйдене по заказу Rijkswaterstaat. Используя этот автоматизированный …

YouTube

‘Подпишитесь на StoryTrender: http: // bit.ly / StoryTrenderSubscribe Смотрите больше: http://bit.ly/StoryTrenderPicks Разместите свое видео здесь: http://bit.ly/StoryTrender.

YouTube

Solar Fire Drum www.SolarFireDrum.com Все права защищены 2018. Принципы работы: Solar Fire Drum разработан для распыления долгосрочного огнезащитного состава …

YouTube

Сифон — это эффективный способ перемещения жидкости из одной емкости в другую, но всасывание этой трубки может быть неприятным и даже опасным.Роб показывает, как …

YouTube

Namaste Dosto, Iss video me dekhiye Venturi Effect k baare me. Топливные насосы / бензонасос pe apne aap se band hone wale system ka ye karan hai.

YouTube

Катч, Саураштра, Дханки, Вода, Гуджарат, Сухой, насосная станция.

YouTube

Джей Фриман, оператор по очистке сточных вод в городе Фернли, штат Невада, рассказывает о своем опыте работы с насосными станциями Smith & Loveless.Обновление до …

YouTube

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды из дома и с предприятий попадают в главную канализацию. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основной коллектор находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом.Вот тут и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из мокрого колодца вверх по холму до точки, где он входит в основной коллектор, или чтобы затем он мог перемещаться в основной коллектор под действием силы тяжести .

На иллюстрации показан дом с нормальной гравитационной системой сточных труб.

Когда вам нужна насосная станция?

• Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость канализационной насосной станции.
• Когда канализационная линия проходит через гребень.
• Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
• Где гравитационная система не построена.

Преимущества канализационной насосной станции

• Насосная станция удобна при установке канализационной системы и может снизить стоимость строительства.
Насосные станции
• оснащены системами дистанционного мониторинга, которые позволяют операторам оставаться в курсе.
• Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
• Доступны насосы различных размеров для бытового и коммерческого применения.
• Забор насосов часто бывает широким для предотвращения блокировки.
• Насосные системы для сточных вод оснащены сигнализацией, которая предупреждает вас о проблемах с системой.Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

• Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению. Это требование опыта означает, что это может быть дорогостоящим.
• Несмотря на то, что насосные системы обычно не потребляют много энергии, по-прежнему существует плата за электроэнергию из-за использования гравитационной системы.
• Может быть сложно найти запасные части для вашего насоса.Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
• Накопление жира и жира может снизить надежность.
• Несмотря на то, что насосы выбраны так, чтобы минимизировать риск засорения, все же существует вероятность засорения.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую помпу. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять, как работает ваша насосная станция для сточных вод, прежде чем давать рекомендации.Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions. Мы воспользуемся нашим многолетним опытом, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Контроллер насосов типа ABS PC 441 Контроль и / или управление насосами и насосными станциями

1 Контроллер насосов типа ABS PC 441 Мониторинг и / или управление насосами и насосными станциями

2 2

3 Одно решение для мониторинга, управления или того и другого Существует много способов повысить эффективность и надежность вашей сети сбора отходов даже без изменений одиночный насос.Использование контроллера насоса Sulzer типа ABS PC 441 для мониторинга и / или управления насосами — простой способ повысить и защитить производительность вашей сети. Мониторинг информирует вас Когда вы можете видеть события в своей сети по мере их возникновения, вы можете вовремя принимать решения, чтобы изменить ситуацию. PC 441 предоставляет инструменты и возможности, которые позволяют вам контролировать всю вашу систему сбора в режиме реального времени. Мониторинг дает вам мгновенный доступ к сигналам тревоги, состоянию насоса, информации об уровне и тенденциях как на месте, так и удаленно.С их помощью вы можете оптимизировать работу своей сети и избежать инцидентов, приняв превентивные меры. Контроль экономит ваше время, усилия и деньги. Даже лучше, чем мониторинг вашей сети, — это возможность влиять на нее. PC 441 предоставляет функции управления, которые помогают не только предотвращать простои и затопления, но также снижать затраты на техническое обслуживание и электроэнергию. Насосы и другое оборудование можно автоматически запускать, останавливать или регулировать многими разумными способами. Это увеличивает доступность насосной станции, сводит к минимуму потребление энергии и даже снижает нагрузку на сеть ниже по течению.Как вы можете извлечь выгоду Естественно, что PC 441 может одновременно управлять и контролировать. Таким образом, у вас всегда есть мгновенный доступ к сигналам тревоги, тенденциям и другим важным данным. Сложная система, но простая в использовании. Многие пользователи удивляются тому, насколько мониторинг и контроль могут улучшить их сеть. Возможно, еще более удивительным является то, насколько просто реализовать PC 441. Подключить и настроить PC 441 легко, независимо от того, используете ли вы его с одним насосом или с несколькими. К системе можно подключить даже оборудование сторонних производителей, что позволит вам получить все сигналы тревоги и информацию в одном месте.Информация под рукой. Лучше всего то, что существует множество способов доступа к ПК 441. Конфигурация может быть выполнена на месте через панель управления или удаленно с помощью нашего программного обеспечения для ПК. Благодаря AquaApp, нашему решению для Android и iOS, это можно сделать даже через смартфон. Доступ к сигналам тревоги, журналам, тенденциям и другой информации также можно получить удаленно с помощью программного обеспечения для ПК или AquaApp. Благодаря тому, что наиболее важные функции становятся доступными с вашего телефона, AquaApp помещает всю вашу сеть прямо у вас на ладони.Менеджеры сети сбора Сниженный риск во время пиковых нагрузок Снижение затрат на оборудование и рабочую силу Снижение затрат на цистерны и электроэнергию Операторы сетей сбора данных Меньше вызовов экстренных служб Снижение потребностей в обслуживании Четкая информация для принятия правильных решений Техники Простая установка Простая настройка Простое расширение и обновление 3

4 Как это работает на практике Вот лишь несколько примеров того, как можно использовать контроллер насоса Sulzer типа ABS PC 441 для повышения эксплуатационной готовности при одновременном сокращении технического обслуживания, энергопотребления и затрат.Обнаружение отклонений расхода между насосными станциями Утечки и переливы не ограничиваются насосными станциями. Утечка может произойти из трубопровода, так же как вода может просочиться в трубопровод и добавить давление ниже по потоку. Используя PC 441 для измерения расхода на одной станции и притока на следующей, можно быстро выявить любую проблему между ними. Если также контролировать потребление энергии насосом, можно также рассчитать фактический КПД. Предотвращение затопления за счет интеллектуального контроля уровня. Во время сильного дождя PC 441 может запускать и останавливать насосы в зависимости от скорости изменения уровня.Если уровень воды поднимается быстрее, чем обычно, откачка начнется до установленной точки запуска. Если уровень воды падает быстрее, чем обычно, перекачивание прекращается до достижения точки остановки. Предотвращение засорения с помощью отдельных прогонов насоса. Управляющие функции ПК 441 позволяют различным насосам на станции работать независимо друг от друга, с разными уровнями пуска / останова и разным временем задержки пуска / останова. Если определенный насос не используется в течение определенного периода времени, контроллер может принудительно запустить упражнение, чтобы предотвратить его засорение из-за неиспользования.Эта функция предотвращает пиковые нагрузки как в насосной станции, так и в сети, поскольку она распределяет перекачиваемый объем во времени. 4

5 Снижение затрат на электроэнергию за счет работы насосов в непиковые часы С помощью ПК 441 насосам можно назначать уровни пуска / останова, которые различаются днем ​​и ночью. Эту функцию можно использовать для опорожнения станции в непиковые часы, когда электроэнергия стоит дешевле. Эту же функцию можно использовать для временного понижения уровня остановки и минимизации накопления шлама или для временного увеличения разницы между уровнем запуска и остановки для эффекта промывки трубы.Снижение риска полной остановки и повторной блокировки Используя функцию асимметричного запуска PC 441, один насос может работать меньше часов, чем другие. Это увеличивает доступность за счет снижения риска одновременных поломок. В качестве альтернативы насос, который часто забивается из-за потоков внутри насосной станции, можно запускать чаще, что поможет избежать засорения. Если поломка все же произойдет, контроллер отправит SMS-уведомление. Экономия энергии за счет перекачивания воды не больше, чем необходимо. Когда идет меньше дождя, меньше риск внезапного подъема уровня воды.Во время периодов осушения можно сэкономить энергию, установив более высокие уровни запуска / остановки, чтобы насосы работали реже. С помощью ПК 441 это изменение может быть выполнено с панели оператора или ПК с помощью программного обеспечения Sulzer для мониторинга и конфигурации типа ABS AquaProg. Предотвращение гидроудара и засорения сети Использование ПК 441 для установки индивидуальных уровней пуска и останова для насосов и насосных станций снижает нагрузку на гидравлические и электрические сети. Каждый насос запускается в оптимальное время, что позволяет избежать гидроудара и предотвратить затопление наиболее эффективным способом.Если возникает риск затопления, ПК 441 отправляет SMS-уведомление. 5

6 Модульная система для ваших задач Контроллер насоса Sulzer типа ABS PC 441 является частью модульной системы мониторинга и / или управления, базовая конфигурация которой может быть расширена дополнительными функциями Станция Насос 1 Насос 2 Показанная здесь система обеспечивает расширенные возможности мониторинг электрических свойств, температуры и утечек по каждому насосу. Панель оператора и модули, описанные справа, подключаются к ПК 441 через интерфейс шины CAN.1 Com-порт для подключения ноутбука 2 Индикация внутренней шины 3 Индикация питания 4 Подключение питания 5 Цифровые входы (16) 6 Аналоговые входы (5) 7 Индикация тревоги 8 USB-порт для подключения ноутбука 9 Com-порт для подключения модема 10 Внутренняя шина 11 Аналоговые выходы ( 2) 12 цифровых выходов (8) 6

7 1 Графический дисплей, показывающий состояние насоса. Панель оператора обеспечивает простую настройку и управление ПК 441, позволяя оператору сразу видеть состояние насоса.Данные можно просматривать или получать к ним доступ в нескольких форматах: буквенно-цифровые символы, анимированные графические символы или кривые трендов. 2 Используемая энергия / перекачиваемый объем 3 Буквенно-цифровая клавиатура 4 Индикация аварийной сигнализации 5 Индикация мощности 6 Кнопки меню дисплея 7 Кнопки навигации по меню Шина CAN для внутренней связи Температура L2 и 3 Насос 3 Насос 4 Насос 1 Насос 2 Насос 3 Насос 4 1 Модуль контроля утечек типа ABS CA 441 Этот модуль может использоваться различными способами для обнаружения утечек в ряде погружных насосов для сточных вод. Его четыре сигнальных входа подают сигнал тревоги в случае обнаружения влажности (Di).Как и в случае с модулем контроля температуры, возможны комбинированные или раздельные аварийные сигналы. 2 Модуль контроля температуры типа ABS CA 442 Этот модуль позволяет контролировать температуру до 4 насосов с комбинированными сигналами тревоги (по одному сигналу тревоги на насос) или до 4 отдельных сигналов тревоги с использованием одного модуля на насос. Имеет дополнительный вход для подключения датчика вибрации. 3 Модуль измерения электрических свойств типа ABS CA 443 Этот модуль измеряет электрические свойства всей насосной станции и / или одного насоса. 4 Модуль расширения выходов типа ABS CA 781 Этот модуль расширения обеспечивает 8 nb цифровых выходов и 2 nb аналоговых выходов.Модуль требует питания от внешнего источника. 5 Коммуникационный модуль RS 485, тип ABS CA 622 Этот модуль обеспечивает связь с периферийными устройствами, такими как частотно-регулируемые приводы, устройства плавного пуска, счетчики энергии и т. Д., Через протокол Modbus RTU. Включение их таким образом может уменьшить необходимость в установке дополнительных кабелей и портов. Устройства подключаются через порт связи RS 485 модуля, и к ним можно получить доступ через тот же веб-интерфейс, что и к другому оборудованию в системе. 7

8 Информация, которая вам нужна, когда и где она вам нужна Контроллер насоса Sulzer типа ABS PC 441 предоставляет обширную информацию о состоянии и работе насосов и насосных станций.Но что еще более важно, он предоставляет правильную информацию правильным образом. Где бы вы ни находились, инструменты Sulzer позволяют вам видеть события и легко понимать их значение. Программное обеспечение для мониторинга и настройки типа ABS AquaProg AquaProg — это программный центр ПК для настройки и работы с каждым аспектом системы мониторинга и / или управления ПК 441, как локально, так и удаленно. Используя AquaProg, вы можете просматривать, передавать и восстанавливать все настройки, данные о состоянии и зарегистрированные значения, а также выполнять обновления прошивки компонентов системы.Вы даже можете просматривать тенденции в режиме онлайн с различными вариантами временных рамок, что позволяет анализировать и улучшать производительность насосов и насосных станций. AquaWeb делает все это доступным AquaWeb — это веб-интерфейс, который предлагает доступ ко всей наиболее важной информации и функциям PC 441. Он предоставляет полный набор опций для управления аварийными сигналами, включая предупреждающие сообщения и подтверждение аварийных сигналов с помощью SMS. Также включены инструменты для просмотра и анализа состояния насосов и насосных станций, а также рабочих тенденций.8

9 Мобильная информация с AquaApp При необходимости вы можете оказаться далеко от компьютера. AquaApp, решение Sulzer для смартфонов Android и iOS, помещает ключевые функции в ваш карман. AquaApp предлагает графическое отображение состояния приямка для 1-4 насосов, включая подачу, отток и аварийные сигналы, а также возможность изменять уровни пуска / останова или сбрасывать защиту двигателя. Также можно просмотреть события, часы работы и электрические характеристики, и есть даже версия приложения, оптимизированная для планшетов: AquaPad.Аварийные сигналы и тенденции для подключенных устройств с модулем RS 485 Лучше всего то, что аварийные сигналы и данные о состоянии от устройств сторонних производителей также можно просматривать с помощью системы мониторинга и / или управления PC 441, даже если им не хватает веб-функций. Когда частотно-регулируемые приводы, устройства плавного пуска, счетчики энергии или другие устройства подключены к ПК 441 через коммуникационный модуль Sulzer RS ​​485 типа ABS CA 622, к ним можно получить доступ так же, как и к собственному оборудованию Sulzer. Can Bus RS 485 Modbus RTU VFD s 1-4 Устройства плавного пуска 1-4 Счетчики энергии 1-5 9

10 Контроллер насоса Тип ABS PC 441 в обзоре Нефть и газ Промышленность по переработке углеводородов Энергетика Целлюлозно-бумажная промышленность Общая промышленность Химическая промышленность Промышленность Вода и сточные воды Основные области применения Контроллер насоса Sulzer типа ABS PC 441 разработан в первую очередь для городских насосных станций.Он составляет ядро ​​модульной системы для управления, мониторинга или того и другого. Области применения: управление и / или мониторинг до 4 насосов. Использование в качестве автономного устройства контроля. Подключение к дополнительному оборудованию, например, погружным миксерам и дренажным насосам. Ключевые параметры управления. Уставка уровня, вкл. временные задержки Скорость изменения уровня Случайные уровни запуска Управление тарифами Максимальное время работы Логика управления ЧРП, вкл. расчет расхода, дневные уставки, ночные уставки и регулируемая скорость реверсирования насоса Обмен данными Обмен данными через шину CAN между центральным контроллером и всеми модулями в концепции ПК 441 Обмен данными через протокол ModBus (RTU / TCP) с другими системами телеметрии или SCADA Таблицы перекрестных ссылок ввода-вывода и регистров для эффективной настройки связи Особенности и преимущества Управление и мониторинг в одной системе — Используйте одну функцию или обе функции Расширенный расчет на входе / выходе и производительности — Оценка и компенсация на основе уровней для кривых насоса, кривой системы и изменение оборотов — Расчет перелива Чередование насосов — Нормальный — Асимметричный Таймер циклического движения Таймер аварийного запуска насоса и проверка датчика уровня при высоком поплавке Логика управления для отстойника и дренажного насоса Возможности тщательной регистрации данных — Аналоговый: 15 дней с 16 каналами и 1-минутным интервалом — Цифровой: 4096 событий с меткой времени Мощный программный инструмент для ПК — Настройка, обслуживание и резервное копирование — Локальный и / или удаленный просмотр и восстановление настроек, состояния и зарегистрированных значений — Поддержка локального и / или удаленного обновления прошивки 10

11 Мы делаем то, что говорим Партнерство с клиентами Мы — надежные партнеры Мы обеспечиваем высокий уровень обслуживания Мы делаем наших клиентов более конкурентоспособными Целеустремленные люди Мы повышаем ответственность Мы открыты и прозрачны Мы — командные игроки Операционное превосходство Мы нацелены на результат Мы проявляем инициативу и работаем в рамках установленных процессов Мы действуем безопасно Глобальный специалист на вашем пороге Компания Sulzer обслуживает клиентов по всему миру через сеть, состоящую из более чем 150 производственных и сервисных предприятий, и имеет сильное влияние на развивающихся рынках.
