принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

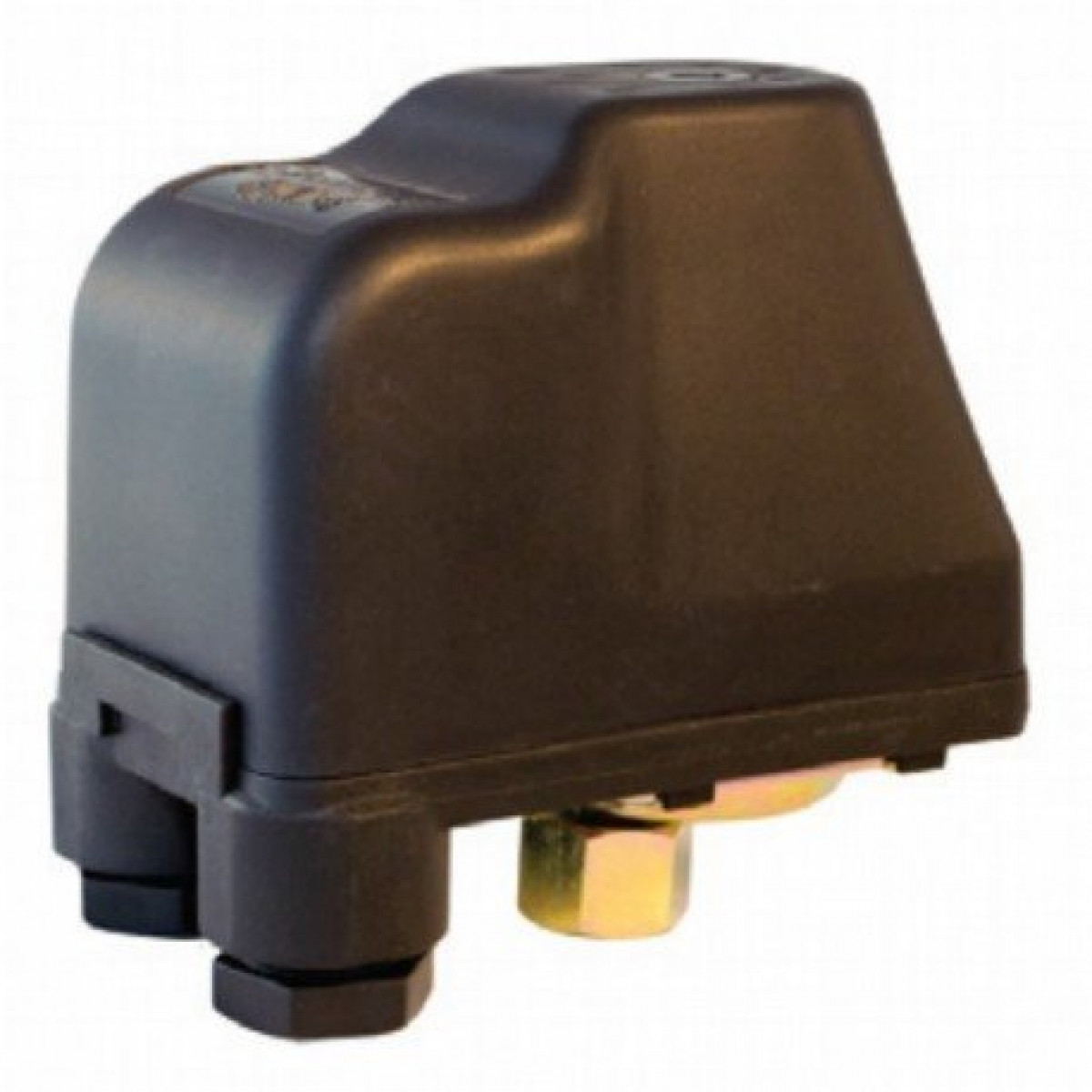

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

• Предназначены для работы с насосами мощностью до 1,5 кВт.
• Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
• Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

• Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
• Надежность в работе.
• Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
• Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

• Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
• Регулировка производится вращением.
• Универсальность настроек.
• Возможно подключение манометра.
• Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

• Золоченые контакты. Следовательно, «залипание» исключено.
• Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

• Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
• Влаго- и пылезащищенность – нулевые.
• Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

• Контактная группа – медные ламели.
• Антипригарное покрытие – слой Ag-Ni.
• Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Реле давления воды для насоса схема подключения, устройство и отзывы

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать.

Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм. ;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

• Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
• При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
• Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.

Электрическая схема подключения

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Так ли нужен гидроаккумулятор

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

А можно ли в принципе использовать ваше реле давление с вашим насосом

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

1 Из чего состоит насосная станция

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш ».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос », «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т. д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Про гидроаккумуляторы у нас есть информация тут

Какие бывают модели и что важно при их выборе

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Какими преимуществами обладает готовый модуль автоматики

1. Готовый модуль точно настраивается на взаимодействие с конкретным видом гидравлического оборудования.
2. Гарантирован плавный пуск, а значит, исключена возможность гидроудара.
3. Нет необходимости тратить время и силы на сборку модуля, настройку приборов и синхронизацию узлов, поскольку изготовитель уже об этом позаботился.

Минус у готового комплекта тоже есть – у потребителя отсутствует возможность подбора индивидуальных параметров для каждого элемента.Требования к размещению

К месту установки модуля должен быть обеспечен быстрый и беспрепятственный доступ. Наиболее оптимальное местонахождение автоматики – как можно ближе к источнику водоснабжения.

Чтобы добиться равномерного напора воды в разных точках и предупредить падение давления, автоматический модуль располагают поблизости от коллекторного узла.

Экономить на автоматике не стоит, так как именно с ее помощью поддерживается требуемое давление в водоснабжающей системе, обеспечивается бесперебойная подача воды, а насосное оборудование будет защищено от поломок.

И в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Регулировка реле давления воды для насоса

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Регулятор давления что это

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Разбираемся с законом.

Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».

Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе водообеспечения квартиры

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Настраиваем реле давления с двумя пружинами. Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Топ-15 лучших портативных моечных машин с резервуаром для воды Обзоры в 2020 году

Независимо от погоды и времени года уборка дома или автомобиля — очень трудоемкая задача. Это еще более утомительно, если вы делаете это без помощи современного оборудования и технологий. Откройте для себя свободу портативной мойки высокого давления с резервуаром для воды. Благодаря улучшенным рабочим механизмам уборка станет не только проще, но и увлекательнее.

Общие области применения переносных моек высокого давления

Мойки высокого давления очень универсальны, когда речь идет о чистке как внутри, так и снаружи помещений.Их можно использовать для уборки в труднодоступных местах, а также для экономии денег, которые в противном случае вы бы потратили на оплату работы кому-то другому. Ниже приведены 5 наиболее распространенных способов использования портативных моечных машин с резервуарами для воды.

• Позволяет тщательно очистить ваш автомобиль.
• Очищает внешнюю часть вашего дома, не оставляя следов плесени, пыли, грязи, сажи и многих других.
• Удаление паутины и осиновых гнезд. Мойки высокого давления могут легко удалить этих жалящих насекомых из вашего дома, даже если вам не нужно их физически трогать.Однако это действие рекомендуется делать ночью, когда насекомые спят.
• Тщательно очистите бассейны и джакузи от плесени и других загрязнений перед началом нового сезона.
• Очень эффективен для очистки уличного оборудования, машин, сельскохозяйственного и промышленного оборудования.

Переносные мойки высокого давления различных типов

Прежде чем решить, какую установку для мытья под давлением вы выберете, вы должны сначала понять различные типы переносных моек высокого давления.Стандартным способом дифференциации этих машин может быть их функциональная мощность и источник питания.

по источнику питания

• Электрический двигатель — как следует из названия, эти двигатели подключены к источнику электроэнергии и в основном используются для домашнего использования от легких до умеренных. Помимо подключения к электрической розетке, они также могут быть подключены к генератору энергии.
• Бензиновый или газовый двигатель — в основном используется в промышленных и коммерческих приложениях, эти бензиновые или газовые моечные машины высокого давления используются для выполнения средних и тяжелых задач.
• Дизельные двигатели — относятся к бензиновым двигателям, только вместо них используется дизельное топливо. Они работают более или менее как газовые двигатели, и их следует использовать только на открытом воздухе из-за выделяемых ими паров.
• Гидравлический двигатель — оборудование, использующее гидравлическое давление, чаще всего используется в сельскохозяйственных условиях. Они более тихие, менее тяжелые и очень компактные.

По функциональной емкости

Функциональные возможности мойок высокого давления делятся на 4 основные части:

• Легкий режим — они имеют номинальное давление от 1300 до 2000 фунтов на квадратный дюйм.Они созданы для обеспечения максимальной скорости 2 галлона в минуту. Мойки высокого давления для легких условий эксплуатации лучше всего подходят для уборки в домашних условиях, например, при уборке садового инвентаря, патио, мотоциклов и даже небольших автомобилей.
• Средние условия эксплуатации — с номинальным давлением от 2000 до 2800 фунтов на квадратный дюйм, эти шайбы обеспечивают расход от 2 до 3 галлонов в минуту. Лучше всего подходит для очистки больших автомобилей, больших патио, бассейнов и т. Д.
• Heavy Duty — моечные машины высокого давления имеют номинальное давление от 2900 до 3000 PSI.Скорость потока от 3 до 4 галлонов в минуту делает их идеальными для выполнения тяжелых работ, таких как очистка больших грузовиков, каменных и кирпичных заводов и т. Д.
• Особо тяжелые условия — эти машины очень мощные и используются для выполнения тяжелых задания. Они имеют номинальное давление выше 3000 фунтов на квадратный дюйм.

Top 15 Лучшая портативная мойка высокого давления с резервуаром для воды Отзывы

Как мы выбирали и тестировали

Наши обозреватели часами выбирали самые популярные аппараты для мытья под давлением, представленные на рынке.Для получения всеобъемлющих результатов эти аппараты для мытья под давлением использовались для мытья разных частей домов с разным уровнем сложности. Кроме того, в процессе было очищено несколько единиц оборудования и транспортных средств.

После процесса тестирования мы выделили наиболее важные особенности этих продуктов, не забывая при этом о их маневренности и эффективности. Основные факторы, описанные в этом посте, также были внимательно приняты во внимание при предоставлении всем мойкам высокого давления наших объективных оценок. После этого мы составили исчерпывающий список из 15 моек высокого давления, получивших самый высокий рейтинг.

Почему вы должны доверять нашему обзору?

Имея обширный практический опыт работы с мойками высокого давления в течение длительного периода времени, вы можете ожидать, что мы знаем все тонкости, касающиеся этих продуктов. Объединив опыт и практические знания нашей команды, мы определенно обладаем всеми необходимыми знаниями, чтобы направить вас по вопросам, касающимся аппаратов для мытья под давлением. Наша главная цель — помочь вам найти лучшие продукты, доступные на рынке в настоящее время.

1. Sun Joe SPX6001C-XR

Дайте себе свободу передвижения во время уборки с помощью этой мойки высокого давления Sun Joe SPX6001C-XR. Благодаря мощному двигателю 40 В / 600 Вт вы можете легко выполнять легкие задачи, такие как уборка дома, кают и т. Д. В комплект поставки также входит аккумулятор на 5,0 Ач, который помогает работать дольше. Съемное ведро с верхней загрузкой очень удобно, так как вмещает до 5,3 галлона воды. Чтобы облегчить вам работу, к машине можно подключить садовый шланг для непрерывного потока воды.Уникальная технология выбора давления дает вам возможность выбрать давление, соответствующее вашим потребностям. Вы также можете настроить результаты очистки, настроив подсказки Quick-Connect.

Характеристики

• Очень мощный двигатель 40 В / 600 Вт, развивающий до 1160 фунтов на кв. Дюйм / 0,79 галлона в минуту.
• Технология EcoSharp® для повышения мощности без затухания, которая увеличивает максимальную производительность.
• С инновационным ведром для воды емкостью 5,3 галлона.
• Маневренность благодаря колесам с простым скольжением.
• Уникальная технология выбора давления, которая позволяет выбирать между 507, 650 и 800 фунтами на квадратный дюйм.
• 0 Ач Батарея включена для более длительного времени работы
• Система TSS (Total Stop System) автоматически отключает стиральную машину, когда курок не задействован. Это помогает экономить электроэнергию.
• Распылительные наконечники Quick-Connect — 4 для удобства (0 °, 15 °, 25 ° и 40 °)
• Улучшенная конструкция колес и устойчивость для повышенной мобильности

ПРОФИ

• Очень портативный!
• Используется очень мало воды (0.От 66 галлонов в минуту до 0,79 галлона в минуту)
• Выбор между водой из ведра или прямо из шланга)
• Аккумулятор работает достаточно долго, пока находится под средним давлением

МИНУСЫ

• Нет отсека для блокировки колес для предотвращения их качения
• Насадка для дозатора мыла слабая и не дотягивается далеко

---

2. Aqua2Go GD605

Aqua2Go GD600 — это очень эффективная портативная мойка высокого давления с резервуаром для воды, которая будет сопровождать вас куда угодно.Этот продукт, представляющий собой резервуар емкостью 4,5 галлона, идеально подходит для легких задач, позволяя брать его с собой куда угодно, даже очищая недоступные части вашего дома. Благодаря ряду очень полезных приспособлений, эта стиральная машина предназначена не только для мытья дома и другого оборудования, но также может использоваться для принятия душа.

Характеристики

• Перезаряжаемый аккумулятор 220 В
• Давление распыления можно регулировать от 40 до 130 фунтов на квадратный дюйм.
• Предусмотрено место для хранения шланга и насадки.
• Дополнительная щетка для дозирования мыла
• Шланг длиной 5 футов упрощает доступ к «недоступным» областям

ПРОФИ

• 10.000 пульсирующими колебаниями ускоренная очистка
• Очень портативный
• Включает резервуар для воды, рассчитанный на 12 минут непрерывного использования.
• Давление воды до 3-9 бар
• Распылитель регулируемый

МИНУСЫ

• Материалы не очень прочные
• Сообщено об утечках из резервуара

---

3. Сан Джо SPX3200

Электрическая мойка высокого давления Sun Joe SPX3200 «GO ANYWHERE» — идеальный помощник для выполнения любых домашних и легких задач. Компактный и инновационный легкий дизайн делает продукт очень портативным, в том числе благодаря прочным поворотным колесам. Двигатель на 14,5 ампер обладает максимальной производительностью и способен пропускать воду со скоростью до 1,76 галлона в минуту. Это позволяет легко очищать и удалять грязь, пятна, остатки и т. Д. Имеется встроенный 27 жидких унций. бак для моющего средства, который позволяет легко перемещаться во время уборки.Маневренность увеличена и стала возможной благодаря вращающимся на 360 ° колесам, а удлинительный стержень позволяет легко добраться до ограниченного пространства.

Характеристики

• Мощный двигатель, генерирующий до 2030 фунтов на квадратный дюйм и 1,76 галлона в минуту для борьбы с самыми сильными пятнами.
• Колеса с легким скольжением на 360 градусов
• 5 распылительных наконечников Quick-Connect (0º, 15º, 25º, 40º и мыло). Это позволяет машине справляться с задачами очистки от легких до тяжелых.
• Функциональность TSS (Total Stop System)
• Встроенная 27 эт.унция. бак для моющего средства для лучшей очистки

ПРОФИ

• Удлинитель на 34 дюйма для доступа к «недоступным» областям
• Шланг высокого давления длиной 20 футов для удобства
• Шнур питания длиной 35 футов с защитой GFCI
• Очень легкий — всего 27,5 фунтов.

МИНУСЫ

• В то время как давление в норме, в рекламе компании 2030 фунтов на квадратный дюйм нет, как в справочнике, где указано максимальное давление 1450 фунтов на квадратный дюйм

---

4.Чистая чистая ПЦРВАШ31

Если вам нужна очень простая в использовании мойка высокого давления, то это идеальный продукт. Для его использования достаточно подключить аккумулятор, долить воду в резервуар для воды емкостью 4,5 галлона, и вы готовы к работе!

Характеристики

• Очень легкая система очистки позволяет перемещаться с ней в любом месте
• Универсальный и компактный инновационный дизайн
• Встроенная аккумуляторная батарея, которую можно подключить к автомобильным аксессуарам, таким как прикуриватели
• 5-галлонный бак для воды
• Триггер -активированная форсунка

ПРОФИ

• Прочные и долговечные материалы, рассчитанные на длительный срок службы
• Очень портативный!
• Экономит электроэнергию благодаря аккумуляторной батарее
• Универсальное применение

МИНУСЫ

• Материал, из которого изготовлен продукт, прочный, но сопло слишком слабое

---

5. Сан Джо SPX4000

Электрическая мойка высокого давления Sun Joe SPX4000 — это лучший способ легко справиться с тяжелыми домашними, уличными и другими проектами по уборке. Это компактное устройство имеет размеры 37x18x22 дюймов и весит примерно 27,8 фунтов. Хотя он и не самый маленький среди других моек высокого давления, его относительно небольшой размер делает его идеальным для портативного использования.

Характеристики

• Высокая мощность 1800 Вт для удаления стойкой грязи, мусора, копоти и жира со всех поверхностей.
• Технология выбора давления позволяет пользователям выбирать между низким и высоким уровнем в зависимости от предстоящей задачи очистки.
• Имеет пять быстроразъемных наконечников, позволяющих пользователям переключаться с щадящей струи на интенсивную в соответствии с предстоящими задачами очистки.
• Встроенный бак для моющего средства на 54 унции, который обеспечивает необходимое количество моющего средства для ускоренной очистки.
• Выключатель блокировки автоматически отключает насос, когда спусковой крючок не задействован, для экономии энергии.

ПРОФИ

• Компактный размер, удобство хранения
• Колеса повышают мобильность
• Менее шумный
• Система выбора динамического давления
• Облегченный

МИНУСЫ

• Марка пластмассы
• Шайба непромышленная

Гарантия : 2 года

---

6.Сан Джо SPX3500

Электрическая мойка высокого давления Sun Joe SPX3500 — еще одно изделие Sun Joe, предназначенное для выполнения самых тяжелых работ по уборке. Стиральная машина оснащена двигателем на 13 ампер, который генерирует до 2300 фунтов на квадратный дюйм. Это позволяет легко справляться с жесткими и стойкими загрязнениями, грязью, грязью, масляными пятнами и жиром. Ремень управления стиральной машиной поставляется с 20-футовым напорным шлангом и 34-дюймовым распылителем, что позволяет легко очищать труднодоступные места.

Характеристики

• Превосходная мощность очистки, обеспечиваемая двигателем на 13 ампер.
• Поставляется с 5 быстроразъемными наконечниками, расположенными под разными углами, что увеличивает его универсальность.
• Дополнительный бак для моющего средства позволяет легко выполнять легкие, средние и тяжелые задачи по очистке.
• Бесщеточный асинхронный двигатель служит дольше по сравнению с традиционными двигателями для мытья под давлением.
• Регулируемая шкала моющего средства позволяет легко регулировать количество моющего средства, выходящего из бака для моющего средства.
• Система полного останова автоматически останавливает насос, когда спусковой механизм не задействован, для экономии энергии и продления срока службы насоса
• Двигатель генерирует давление до 2300 фунтов на квадратный дюйм, что делает его надежным и мощным аппаратом для мытья под давлением

ПРОФИ

• Длинный кабель длиной 35 футов для удобства
• Большой внутренний бак для моющего средства
• Колеса обеспечивают легкую маневренность

МИНУСЫ

• Может быть недостаточно мощным для удаления стойких пятен
• Пластиковые соединения

Гарантия : 2 года

---

7. Сан Джо SPX3000

Это, несомненно, одна из самых продаваемых аппаратов высокого давления на Amazon прямо сейчас. Эта очень портативная и универсальная мойка высокого давления весит чуть более 30 фунтов. Внутри этой электрической мойки установлен двигатель на 14,5 ампер, позволяющий генерировать до 2030 фунтов на квадратный дюйм при 1,76 галлона в минуту. Это означает, что 3573 — это оценка в единицах очистки (CU).

Характеристики

• Мощный двигатель на 14,5 А и 1800 Вт для очистки различных уровней пятен
• Имеет 5 распылительных наконечников Quick-Connect (0º, 15º, 25º, 40º и мыло)
• Имеется система TSS (Total Stop)
• Два 0.9-литровый бак для моющего средства для беспрепятственного процесса очистки
• Достаточно длинный шнур питания (35 футов)
• 34-дюймовый удлинитель для легкого доступа ко всем местам
• 20-футовый шланг высокого давления для удобства

ПРОФИ

• При 2030 фунт / кв. дюйм это, вероятно, одна из самых сильных мойок высокого давления
• Очень большие колеса для удобства передвижения

МИНУСЫ

• Сопло очищает только небольшую полоску
• Время сборки значительно больше, чем у большинства других не менее хороших моек высокого давления

---

8.Стэнли SHP1600

Для тех, кто выполняет легкую уборку, хочет эффективности и не хочет передвигаться с тяжелой стиральной машиной, Stanley SHP1600 — это выбор для вас. Несмотря на то, что она немного дешевле по сравнению с другими шайбами ​​того же калибра, эта шайба имеет гораздо лучшие и более прохладные характеристики. Вы согласитесь, что с улучшенной системой управления кабелями, большими колесами и размером бака эта шайба просто одна из лучших.

Характеристики

• Легкий и очень портативный, весит всего 16 фунтов.
• Давление 1600 фунтов на квадратный дюйм идеально подходит, особенно для электрической мойки высокого давления.
• Шланг высокого давления длиной 20 футов
• Встроенный 14 унций. бак для моющего средства
• В комплект входят популярные аксессуары, такие как шланг высокого давления, регулируемая форсунка и удлинительная трубка, пистолет-распылитель, комплект для замены уплотнительного кольца и бутыль с моющим средством.

ПРОФИ

• Облегченный
• Очень мощный 1600 PSI удаляет большинство распространенных пятен
• Экономит воду через садовый шланг 7 галлонов в минуту

МИНУСЫ

• Не использует универсальное соединение
• Мыльница не особо пригодится

---

9.YARD FORCE YF1600A1

YARD FORCE YF1600A1 рассчитан на длительный срок службы и предназначен для тех, кто любит эффективность, долговечность, а его тихий двигатель гарантирует, что вы не беспокоите своих соседей. Надежный электродвигатель на 13 ампер выдает давление 1600 фунтов на квадратный дюйм. Этого давления достаточно, чтобы удалить даже самые стойкие пятна. Катящиеся колеса помогают вам легко перемещаться из одного места в другое, не беспокоясь о неподвижности.

Характеристики

• Надежный электродвигатель на 13 А, обеспечивающий 1600 PSI с 1.2 галлона в минуту
• Встроенный бак для мыла емкостью 32 унции
• 2 быстроразъемных сопла
• Подвижные колеса позволяют вам двигаться куда угодно
• Компактная конструкция со встроенным отсеком для хранения аксессуаров

ПРОФИ

• Легкий, всего 20 фунтов.
• 2 года гарантии
• Тише, чем у большинства электрических мойок высокого давления

МИНУСЫ

• Было бы намного лучше с аккумулятором

---

10.Сан Джо SPX3001

Несмотря на небольшую цену, Sun Joe SPX3001 является эффективным, но очень доступным аппаратом для мытья под давлением. Он имеет компактный дизайн, который легко складывается для удобства хранения и переноски. Несмотря на небольшую мобильную конструкцию, эта машина оснащена очень мощным двигателем на 14,5 А и 1800 Вт, который генерирует до 2030 фунтов на квадратный дюйм при 1,76 галлона в минуту для максимальной мощности очистки.

Характеристики

• Электрическая мойка высокого давления Sun Joe SPX3001 оснащена системой полной остановки (TSS).
• Очень большой бак для моющего средства на 40 штук.6 эт. унция. (1,2 л) установлен
• Имеет шланг высокого давления длиной 20 футов
• Шнур питания длиной 35 футов, снабженный вилкой GFCI для безопасности даже при работе на влажной почве
• Имеет встроенный отсек для хранения

ПРОФИ

• Система полной остановки (TSS) предотвращает случайные пропуски зажигания
• Простое хранение, так как он занимает меньше места
• Легкий, всего 32 фунта
• Большие колеса для помощи при движении

МИНУСЫ

• Пластиковая рама кажется дешевой конструкцией
• Не поддерживает аксессуары других производителей
• Не поддерживает горячую или нагретую воду

---

11. Greenworks GPW1602

Универсальная мойка высокого давления — это машина, которую можно легко использовать со всех сторон, но при этом она отлично работает. Именно это и предлагает Greenworks. Этот продукт может использоваться как в вертикальном, так и в горизонтальном положении, а также обладает дополнительными функциями, включая очень мощный двигатель и простоту использования.

Характеристики

• Мощный двигатель 1600 фунтов на квадратный дюйм, который нагнетает 1,2 галлона в минуту
• Шланг высокого давления длиной 20 футов для большего радиуса действия
• 35 футов.шнур питания с встроенным GFCI
• Имеет аппликатор для мыла, который наносит мыло во время чистки

ПРОФИ

• Встроенный GFCI для безопасности
• Легкая конструкция, очень компактная и делает устройство очень портативным.
• Мотор мало шумит

МИНУСЫ

• Латунные разъемы по сообщениям слабые
• Требуется более длинный шланг

---

12. Электрическая мойка высокого давления LYNSLIM

Если вам нужна мощная электрическая мойка высокого давления для удаления стойких пятен и грязи, LYNSLIM — идеальный выбор. При 2100 PSI у него один из самых мощных моторных двигателей по сравнению с другими электрическими мойками высокого давления. Благодаря дополнительным аксессуарам и другим функциям, эта машина очень стоит вашего времени и денег.

Характеристики

• Мощный двигатель 1800 Вт может развивать давление до 2100 фунтов на квадратный дюйм и силу взрыва 1.Расход воды 80 галлонов в минуту для максимальной эффективности очистки
• Имеет систему полной остановки (TSS)
• Шнур длиной 35 футов с вилкой GFCI, внесенной в список UL, обеспечивает дополнительные функции безопасности
• Регулируемая форсунка (0-40 градусов)

ПРОФИ

• Имеет дополнительную турбо-форсунку, которая вращается на 360 градусов для максимального удаления грязи.
• С двумя большими противоскользящими колесами
• Имеет эффективную длинную щетку

МИНУСЫ

• Используемые материалы дешевые

---

13.Karcher K1700 Куб

Если вы ищете инновационную и удобную мойку высокого давления, которая стоит своих денег, то мойка высокого давления Karcher K1700 Cube Electric Power должна быть вашим выбором. Оборудование оснащено такими инновационными функциями, как удобные контейнеры для хранения, встроенный резервуар для хранения моющего средства, три распылительные форсунки и уникальный ножной переключатель включения и выключения.

Характеристики

• Выключатель, который позволяет легко выключить устройство, нажав на легкодоступную ножную педаль.Уменьшает боли в спине, связанные с частым сгибанием.
• Небольшие размеры и компактность делают устройство удобным в хранении.
• Имеет съемный контейнер, который упрощает хранение шлангов, шнура и принадлежностей.
• Встроенный бак для моющего средства позволяет легко наносить моющее средство.
• Совместим со стандартными аксессуарами, включая соединители для шлангов и насадки.
• Прочная конструкция металлического каркаса обеспечивает гарантированную надежность.
• Повышенная универсальность очистки благодаря 3 соплам в комплекте.
• Легко монтируется и не требует инструментов.
• Компактная конструкция, высота всего 12 дюймов и вес менее 20 фунтов, занимает меньше места для хранения.

ПРОФИ

• Легкая конструкция
• 3 сменных насадки
• Компактный переносной корпус
• Простота настройки

МИНУСЫ

• Длинные напорные шланги нельзя хранить в установке
• Колеса тяжелые

Гарантия : 3 года

---

14.Generac 7122 SpeedWash

Газовая мойка высокого давления Generac SpeedWash 7122 — это мощный газоочиститель, обладающий большей мощностью и надежностью, которых ожидают от профессиональных моделей. Чаще всего удовольствие от использования новых очистителей энергии связано с утомительной установкой и сложным процессом настройки. Тем не менее, это устройство состоит из нескольких этапов установки и легкого запуска.

Характеристики

• Имеет пистолет со шкалой мощности, который позволяет пользователям легко выбирать между четырьмя вариантами очистки в зависимости от предстоящих задач для оптимальной очистки.Возможные варианты: бетон, машина, дерево и мыло.
• Поставляется с 12-дюймовой механической щеткой с форсунками высокого давления и обеспечивает в 4 раза эффективность очистки по сравнению со стандартными форсунками для мойки.
• Имеет вращающуюся точечную струю, предназначенную для удаления стойкой грязи с твердых поверхностей. Они на 30 процентов быстрее стандартных форсунок.
• Мыльная пескоструйная машина в 3 раза быстрее и эффективнее стандартных форсунок и проникает через стойкие пятна.
• Поставляется с гибким шлангом длиной 30 футов, устойчивым к перегибам и не оставляющим царапин.
• Поставляется с четырьмя быстросменными насадками; 0 градусов, 25 градусов, 40 градусов и мыло для универсальной очистки.

ПРОФИ

• Простота использования
• С щеткой
• Эффективно очищает несколько поверхностей
• Турбо-форсунка эффективно работает на твердых поверхностях

МИНУСЫ

• Ограниченный дизайн
• Газовые моечные машины требуют тщательного обслуживания

Гарантия : 3 года

---

15.Simpson Cleaning MS60763 – S MegaShot

Очиститель Simpson MS60763 – S Газовая мойка высокого давления MegaShot идеально подходит для тех, кто хочет очистить сайдинг, автомобили, подъездные пути, подготовку к окраске, жилые дома и многое другое. Это идеальный выбор для каждого заядлого садовода или домовладельца из-за своего легкого веса. Это облегчает маневрирование и может использоваться в различных частях дома.

Характеристики

• Прочный двигатель объемом 196 куб. См, обеспечивающий очищающую способность 3000 фунтов на квадратный дюйм.Это делает его идеальным выбором для очистки патио, проезжей части, автомобилей и заборов.
• В устройстве используется OEM-технология, которая делает его необслуживаемым, сводя к минимуму стоимость и частоту проверок. При этом вы потратите много времени на уборку.
• Производительность 2,4 галлона в минуту, что обеспечивает быструю и эффективную очистку.
• Компактная стальная рама облегчает транспортировку и хранение.
• Он поставляется с 12-дюймовыми колесами, которые никогда не бывают плоскими, чтобы справиться с любой поверхностью заднего двора.
• Стильная стальная распылительная трубка эргономична и оснащена предохранительным замком, предотвращающим несчастные случаи.
• Имеет 5 быстроразъемных форсунок со встроенным отсеком для наконечников

ПРОФИ

• OEM-технология, не требующая обслуживания
• Металлоконструкция
• Большие, никогда не сплющивающиеся колеса
• 5 быстроразъемных сопел

Гарантия : 5 лет

---

Как выбрать подходящую портативную мойку высокого давления?

После понимания различных типов портативных моек высокого давления, доступных на рынке, очень важно выбрать правильный. Поскольку существует множество вариантов выбора, вот 3 основных соображения, прежде чем выбирать портативный резервуар для воды для стиральной машины.

1. Назначение

Для чего вы планируете использовать мойку высокого давления? Хорошо ли это послужит по назначению? Для домашней уборки вам будет достаточно легкой стиральной машины. Если вы планируете коммерческое использование или мыть большие автомобили, вам понадобится моечная машина средней мощности. Стиральная машина для тяжелых условий эксплуатации идеально подойдет, если вы будете использовать ее для очистки крупного оборудования, промышленного использования и т. Д.

2. Место нахождения

Ваше местонахождение или место, из которого будет использоваться продукт, также имеет большое значение. Моечная машина для легких условий эксплуатации будет неэффективной, если вы собираетесь использовать ее в сарае или на крупных предприятиях. Более того, если у вас очень чувствительные соседи и вы не хотите получать от них регулярные жалобы, выберите мойку с электроприводом. Это потому, что он производит очень низкий уровень шума и выхлопных газов.

3. Источник воды

Очень важно, где вы будете брать воду.Когда вы набираете воду прямо из бака, обязательно установите фильтр, который поможет предотвратить попадание мусора. Игнорирование этого фактора может привести к непредвиденным повреждениям вашей мойки высокого давления.

Особенности, которые следует учитывать при покупке мойки высокого давления

Помимо вышеперечисленных соображений, вы также должны учитывать ряд функций, которыми обладает продукт, который вы собираетесь купить. Это поможет вам избежать разочарований в дальнейшем при использовании продукта.

Насколько легко переместить стиральную машину из одного места в другое? Вы сильно устаете в конце выполнения тяжелых задач?

Некоторые портативные моечные машины высокого давления используют два метода для оценки выходной мощности, в то время как другие используют три единицы измерения.Наиболее распространенные единицы измерения включают галлонов в минуту (GPM) и фунтов на квадратный дюйм (PSI). Третья статистика измерений, которая поможет вам определить идеальную мойку высокого давления, — это устройства очистки (CU). CU легко рассчитать, просто умножив PSI на GPM.

Обязательно прочтите текст, напечатанный мелким шрифтом, перед покупкой моек высокого давления. Узнайте, на что распространяется гарантия (если таковая имеется), и сравните ее с другими. Рекомендуется, когда гарантия распространяется как на двигатель, так и на насос.

• Мойки высокого давления с горячей и холодной водой

Некоторые мойки высокого давления рассчитаны на использование горячей воды. В то время как горячая вода очень эффективна, поскольку она легко удаляет грязь с помощью минимального количества моющего средства, мойки высокого давления с холодной водой не выдержат ее. Горячая вода в мойках высокого давления только с холодной водой может повредить змеевики или всю систему мойки.

Наконечники форсунок различны и могут варьироваться от 0 градусов до 65 градусов.

Поиск и устранение неисправностей мойки высокого давления

Независимо от того, насколько тщательно и тщательно вы выбираете очиститель поверхностей для мойки высокого давления, в какой-то момент его эксплуатации возникнут некоторые проблемы. Проблемы могут быть легко диагностированы, например, устранить утечку воды, или более сложные для диагностики, требующие снятия насоса. Тем не менее, вы не должны сразу возвращать стиральную машину в момент возникновения проблемы.

Умение диагностировать и даже ремонтировать мойку высокого давления может продлить ее срок службы и обеспечить быструю и эффективную уборку каждый раз, когда вы убираете свой дом.Даже лучшая бытовая стиральная машина пострадает от износа или засорения. К счастью, некоторые из распространенных проблем с мойкой высокого давления не требуют от вас обращения к специалисту для ремонта. Вы можете быстро и эффективно исправить проблемы, не прикладывая усилий.

Наша цель — помочь вам выжать из вашей стиральной машины больше жизни, прежде чем вы сможете начать поиск ближайших ко мне сервисных служб с помощью простых в использовании советов и рекомендаций по устранению неполадок, сделанных своими руками. Вы найдете эти руководства по поиску и устранению неисправностей полезными для газовых и электрических мойок высокого давления.Тем не менее, сначала полезно ознакомиться с инструкциями по безопасности и поиску и устранению неисправностей в руководстве производителя. Вам также необходимо знать о проблемах, у которых есть другие возможные решения, которые вы можете попробовать. Проблемы с мойкой высокого давления, которые мы поможем вам решить в этом руководстве, включают:

• Проблемы с давлением воды
• Двигатель не запускается или не работает должным образом
• Утечки воды
• Форсунка не работает
• Шум
• Утечки масла

Как отремонтировать мойку высокого давления?

1.Проблемы с давлением воды

Без давления

Правильные диагностические решения зависят от причины проблемы. Ваша мойка высокого давления может оказаться недостаточно прочной, если она повредила разгрузочный клапан или впускные клапаны насоса. Возможно, вам потребуется открыть машину, чтобы найти и устранить проблему.

• Поврежден разгрузочный клапан — Открутите разгрузочный винт и найдите сломанные пружины и уплотнения. При необходимости замените их.
• Повреждены впускные клапаны насоса — Разберите агрегат и найдите грязные или сломанные компоненты.Очистите грязь и замените изношенные клапаны впускного коллектора.

Низкое давление

Некоторые из проблем, вызывающих низкое давление, не означают, что ваша стиральная машина неисправна. Это могло быть неправильное применение или даже засорившийся садовый шланг. Вам необходимо проверить, нет ли недостаточной подачи воды на входе, использования неправильной форсунки или засорения водяного фильтра.

• Недостаточная подача воды — Найдите перекрученный шланг и убедитесь, что в кране имеется полное давление воды.Использование садового шланга неправильного размера также может вызвать пониженное давление. Ознакомьтесь с рекомендациями производителя, чтобы убедиться, что у вас садовый шланг подходящего диаметра.
• Заблокирован фильтр — Проверьте фильтр на входе воды на предмет засорения, если подача воды из источника правильная. Грязь и мусор могут снизить давление воды. Снимите шланговое соединение и очистите от мусора.
• Неправильная форсунка — Отсутствие форсунки или неправильная форсунка могут повлиять на давление. Обратитесь к руководству производителя, чтобы убедиться, что у вас подходящая насадка, и замените ее соответствующим образом.

Пульсирующее давление

Проблема пульсации давления, связанная с высоким а затем, очень распространена. Ритмичное давление воды может возникать из-за нескольких факторов, от неисправного насоса до поврежденного коллектора, водной преграды и всасывания воздуха.

• Насос всасывания воздуха — Всасывание воздуха является основной причиной пульсации давления. Прежде чем вы начнете волноваться, выключите стиральную машину и продолжайте подачу воды. Нажмите на спусковой крючок пистолета, чтобы снять напряжение, а затем запустите мойку высокого давления.
• Препятствие — Грязь может препятствовать впуску воды и форсунке, создавая пульсирующее давление. Отложения в палочке или пистолете также могут быть причиной проблемы. Вы можете использовать пресную воду для промывки входного фильтра, иглу для прочистки сопла и уксус для удаления отложений с трубки.
• Неисправные или поврежденные компоненты — Устраните проблему, разобрав насос. Проверьте, нет ли сломанных или грязных клапанов, и замените или очистите их. Если это не решит проблему, возможно, вам потребуется заменить насос.

Нестабильное давление

Незапланированные скачки или падения давления могут сделать уборку дома или автомобиля проблематичной. Скачок давления опасен, так как может повредить поверхность, а падение давления увеличивает продолжительность очистки. Вы можете использовать эти средства, чтобы исправить скачок или падение давления.

• Скачки — Плохо откалиброванный разгрузочный клапан является основной причиной скачков давления. Обратитесь к руководству, чтобы настроить разгрузчик на правильное давление.
• Капли — Несколько причин могли вызвать падение давления после очистки в течение некоторого времени, включая проблемы с разгрузочным клапаном и засорение форсунки.Сопло легко разблокировать с помощью иглы, чтобы обеспечить постоянное давление. Грязный или неисправный разгрузочный клапан также может вызвать падение давления. К счастью, вам нужно снять разгрузчик только для очистки или ремонта, чтобы восстановить работоспособность мойки высокого давления.

2. Проблемы с утечкой воды

Негерметичный насос

Перед тем, как приступить к ремонту насоса, вам может потребоваться ознакомиться с гарантийным покрытием. Разборка насоса может привести к аннулированию гарантии, но вы можете предпринять некоторые действия, чтобы остановить утечку, не аннулируя ее.Утечки воды из насоса могут возникать из-за различных проблем, таких как сломанные уплотнения, ослабленные болты и сработавший термоклапан.

• Сломанные уплотнения — Проверьте, действует ли гарантия на стиральную машину, и верните ее для замены.
• Ослабленные болты насоса — Ослабленные болты создают зазор в корпусе насоса. Устраните проблему, затянув болты согласно EN

Как работают насосы Demand

Насосы по запросу или по доставке — это насосы, используемые для перекачки воды из резервуара для хранения в точку использования.Типичные применения насосов по запросу — пересылка воды из бака без давления в торговый автомат или для повышения давления воды из установки обратного осмоса под раковиной в холодильник или льдогенератор, который она поставляет.

Когда есть «потребность» в воде, включается насос и подает ее. Когда потребность снимается, насос отключается.

Когда вы нажимаете кнопку для наполнения бутылки с водой из торгового автомата по продаже воды в супермаркете, нажатие кнопки активирует соленоид, который открывает закрытый клапан на линии подачи воды.Когда клапан открыт, насос определяет потребность в воде и включается. Он прокачивает воду через открытую линию до тех пор, пока вы не отпустите кнопку, закрывая электромагнитный клапан и отключая потребление. Закрытие клапана вызывает повышение давления в нагнетательной линии, и насос определяет давление и остается в отключенном состоянии до тех пор, пока не появится новая потребность в воде.

В насосе, изображенном выше, водопровод установлен в порты, отмеченные желтыми протекторами фитингов. Реле давления — это крайний левый выступ на картинке.Он просто отключает электропитание насоса, когда давление воды увеличивается в водопроводе.

Насосы с малой потребляемой мощностью обычно работают без проблем, но в некоторых установках следует добавить насосный бак, чтобы обеспечить бесперебойную работу. Без бака, обеспечивающего постоянное противодавление для реле давления насоса, иногда возникает явление, называемое «вибрацией насоса». Если давление немного падает, насос должен ненадолго включиться, чтобы восстановить давление, когда нет потребности в воде.Установка бака насоса предотвращает эту постоянную цикличность включения / выключения, а также обеспечивает хранение большего количества воды и защищает расположенные ниже по потоку водопроводные трубы и приборы от ударов внезапных скачков давления. По запросу насос, хотя и не всегда необходим, улучшает производительность практически любой насосной установки по запросу.

Насосы

Demand — это универсальные инструменты, которые также можно использовать для подачи воды на автомойку, в пруд с рыбой или в гидромассажную ванну. Иногда они используются для перемещения воды из бака дистиллятора без давления в кран, установленный на раковине.Они работают везде, где нужен насос для подачи воды к месту использования.

На рисунке ниже показана установка насоса по требованию на установке обратного осмоса под раковиной, предназначенной для подачи воды под давлением в удаленный холодильник или ледогенератор. Это хороший дизайн, но есть много других вариантов размещения.

Напорный бак справа — это обычный резервуар для хранения обратного осмоса. Резервуар слева — это дополнительный «насосный резервуар», добавленный для сглаживания работы насоса и обеспечения дополнительного хранилища.Вода во втором резервуаре доступна как для кухонного смесителя, так и для холодильника. Обратный клапан (односторонний клапан), встроенный в головку насоса, предотвращает миграцию воды обратно в установку обратного осмоса.

Подробнее о Demand Pumps.

Гидравлические насосы с компенсацией давления — Womack Machine Supply Company

Компенсатор давления — это устройство, встроенное в некоторые насосы с целью автоматического уменьшения (или остановки) потока насоса, если давление в системе, измеренное на выпускном отверстии насоса, должно превысить предварительное значение. установить желаемое максимальное давление (иногда называемое давлением «зажигания»).Компенсатор предотвращает перегрузку насоса при перегрузке гидравлической системы.

Компенсатор встроен в насос на заводе и обычно не может быть добавлен в полевых условиях. Любым насосом, построенным с переменной производительностью, можно управлять с помощью компенсатора. К ним относятся несколько типов аксиально-поршневых насосов и неуравновешенных (однолопастных) лопастных насосов. Радиально-поршневые насосы иногда могут быть сконструированы с регулируемым рабочим объемом, но они не всегда поддаются этому действию.Большинство других объемных насосов, включая внутренние и внешние шестеренчатые, сбалансированные (двухлепестковые) лопастные, героторные и винтовые типы, не могут быть построены с переменным рабочим объемом.

Рисунок 1 представляет собой схему аксиально-поршневого насоса с обратным клапаном переменного рабочего объема, управляемого с помощью компенсатора давления. Поршни, обычно числом 5, 7 или 9, перемещаются внутри поршневого блока, который прикреплен к валу и вращается вместе с ним. Левые концы поршней прикреплены через шарнирные соединения к башмакам поршня, которые упираются в наклонную шайбу и скользят по ней при вращении поршневого блока.Сама тарелка автомата перекоса не вращается; он установлен на паре цапф, поэтому он может поворачиваться из нейтрального (вертикального) положения на максимальный угол наклона. Угол, который наклонная шайба образует к вертикали, заставляет поршни совершать ход, причем длина хода пропорциональна углу. Обычно при низких давлениях в системе наклонная шайба остается под максимальным углом, удерживаемая там силой пружины, гидравлическим давлением или динамикой конструкции насоса, а поток насоса остается максимальным. Компенсатор действует за счет гидравлического давления, поступающего из выходного отверстия насоса.Когда давление насоса поднимается достаточно высоко, чтобы преодолеть регулируемую пружину за поршнем компенсатора, давление «срабатывания» было достигнуто, и поршень компенсатора начинает тянуть наклонную шайбу обратно в нейтральное положение, уменьшая рабочий объем насоса и выходной поток. Пружину в компенсаторе можно отрегулировать на желаемое максимальное или «стреляющее» давление.

Рисунок 1. Схема регулируемого поршневого насоса с обратным клапаном и встроенным компенсатором давления.

В рабочих условиях, при умеренной перегрузке системы, поршень компенсатора уменьшает угол наклонной шайбы ровно настолько, чтобы давление в системе не превысило давление «зажигания», установленное на компенсаторе. При сильных перегрузках компенсатор может повернуть наклонную шайбу обратно в нейтральное (вертикальное) положение, чтобы снизить расход насоса до нуля.

Ограничители максимального смещения. Некоторые насосы доступны с внутренними ограничителями для ограничения угла наклона наклонной шайбы.Эти ограничители ограничивают максимальный расход и ограничивают потребление HP насосом. Они могут быть фиксированными, установленными на заводе и недоступными снаружи, или они могут регулироваться снаружи с помощью гаечного ключа.

Рычаг ручного управления. Некоторые насосы с компенсацией давления, особенно насосы с гидростатической трансмиссией, снабжены внешним рычагом управления, позволяющим оператору изменять угол наклонной шайбы (и расход) от нуля до максимума. В этих насосах компенсатор давления выполнен с возможностью обхода ручного рычага и автоматического уменьшения угла наклонной шайбы в случае перегрузки системы, даже если рычаг управления оператора все еще находится в положении максимального рабочего объема.

Где используются насосы с компенсацией давления
В основном компенсатор давления предназначен для разгрузки насоса, когда давление в системе достигает максимального расчетного давления. Когда насос разгружается таким образом, потребляется мало HP и выделяется мало тепла, даже если давление остается на максимальном уровне, потому что нет потока из насоса.

Насосы с переменным рабочим объемом обычно дороже, чем типы с постоянным рабочим объемом, но они особенно полезны в системах, где от одного насоса должны питаться несколько ответвленных контуров, и где полное давление может потребоваться одновременно в нескольких ответвлениях, и где насос должен быть выгруженным, когда ни одна из ветвей не работает плохо.Если в каждом ответвлении используются отдельные 4-ходовые клапаны, каждый клапан должен иметь золотник с закрытым центром. Впускные отверстия на всех 4-ходовых клапанах должны быть подключены параллельно к линии насоса. Однако, если все ответвленные контуры управляются от блока клапана параллельного типа, насос переменной производительности с компенсацией давления может не потребоваться; насос с фиксированным рабочим объемом, шестерня, лопасть или поршень могут служить одинаково хорошо, потому что клапан ряда будет разгружать насос, когда все ручки клапана помещены в нейтральное положение, но когда две или более рукояток перемещаются одновременно, их ответвленные цепи автоматически размещаются при параллельном подключении.

Как и во всех гидравлических системах, в ответвление с минимальной нагрузкой поступает больше масла из насоса. Ручки клапанов банка можно отрегулировать для выравнивания потока в каждое отделение. Когда отдельные 4-ходовые клапаны используются в каждом ответвлении, регулирующие клапаны могут быть установлены в ответвленных контурах и настроены для обеспечения требуемого расхода в каждом ответвлении.

На рисунке 2 показана схема с несколькими ответвлениями, в которой с успехом используется насос переменной производительности. Для каждого ответвления используются индивидуальные 4-ходовые клапаны с электромагнитным управлением, а их центральный канал закрыт.Пожалуйста, обратитесь к листу технических данных 54, чтобы узнать о возможных проблемах смещения в системе коллектора давления. Клапан сброса давления обычно требуется даже с насосом с компенсацией давления из-за временного интервала, необходимого для того, чтобы наклонная шайба уменьшила угол наклона при внезапной перегрузке. Предохранительный клапан поможет поглотить часть скачка давления, возникающего в течение этого короткого интервала. Он должен быть отрегулирован на растрескивание примерно на 500 фунтов на квадратный дюйм выше, чем регулировка давления пружины поршня компенсатора, чтобы предотвратить попадание масла через нее во время нормальной работы.

Во всех системах гидростатической трансмиссии используется насос переменной производительности с компенсатором давления, и часто компенсатор комбинируется с другими элементами управления, такими как ограничитель потребляемой мощности, определение нагрузки, определение расхода или регулирование постоянного расхода.

Рис. 2. Насосы переменной производительности с компенсацией давления полезны в системах
, где несколько параллельных цепей должны работать параллельно от одного насоса.

© 1990, компания Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.

Машина и насос для очистки струей воды под высоким давлением, Мумбаи, Индия

Позвоните нам: + 91-22-25854509 / 90261 | Следуйте за нами: | Переведите :

• Дом
• Профиль
• Продукты

  • Инструменты для трубок

  • Очистители труб
  • Расширитель труб
  • Инструменты для установки труб
  • Инструменты для снятия трубки
  • Трубоотводная машина
  • Трубные расширительные системы
  • Станок для снятия фасок с труб
  • Струйный очиститель высокого давления
  • Динамометрический инструмент
  • Динамометрические ключи гидравлические
  • Шлифовальный станок с гибким валом
  • Станок для нарезания резьбы

  • Промышленность

  • Пищевая и сахарная фабрики
  • Техническое обслуживание ОВК или Чиллера
  • Винокурни
  • Установки экстракции растворителем
  • Электростанции
  • НПЗ
  • Нефтепромысловый трубопровод
  • Морская промышленность
  • Химическая промышленность
  • Фармацевтическая промышленность
  • Целлюлозно-бумажная промышленность
  • Текстильная промышленность
  • Механический цех
  • Литейное производство
  • Технологическое оборудование, котлы,
    Конденсаторы, теплообменники
    Производитель

  • Каталог

  • Машины для очистки труб
  • Расширители котельных труб
  • Расширитель трубки конденсатора
  • Струя воды под высоким давлением
    Очистительная машина
  • Инструменты для установки труб
  • Инструменты для снятия трубок
  • Трубные системы расширения
  • Станок для резки труб и снятия фасок

.

No related posts.
