Трехфазное УЗО: назначение и схема подключения

Содержание:

1. Назначение трехфазного УЗО
2. Как правильно подключить трехфазное УЗО
3. УЗО четырехполюсное
4. Видео

Распределение электроэнергии потребителям может производиться через однофазные или трехфазные сети. Каждая из них отличается своими особенностями и требует специальных схем подключения. Это касается и защитных устройств, которые устанавливаются в любой сети. В первую очередь, это автоматические выключатели, защищающие от коротких замыканий и скачков напряжения, а также другие устройства, в том числе и трехфазное УЗО, устанавливаемое в трехфазных сетях и обеспечивающее защиту людей от токов утечки.

Назначение трехфазного УЗО

Трехфазные устройства защитного отключения, в соответствии со своим названием, применяются в аналогичных электрических сетях. Они обеспечивают защиту электроники и электротехники от возможных внутрисетевых замыканий, предотвращают пожары, которые могут возникнуть при утечке тока.

Принцип работы одинаковый для всей устройств этого типа. Он заключается в определении и реакции УЗО на разницу токовых величин, проходящих через него. Стандартная схема подключения УЗО в трехфазной сети может осуществляться в разных вариантах – с нейтралью и без нее. В первом случае задействуются все четыре провода, а во втором – только три.

Специалисты рекомендуют использовать трехфазные УЗО в электрических сетях с электродвигателем, подключенным по схеме «треугольник». В этом случае обмотка уже не замкнется на корпус. Если же электродвигатель подключается по варианту «звезда», задействуется все четыре полюса, при этом нейтральный провод соединяется с самым центром данной схемы.

Кроме того, схема подключения трехфазного УЗО при определенных условиях может применяться для однофазных сетей. Это особенно актуально при подключении сварочных агрегатов, представляющих собой источники повышенной опасности. В этих случаях возможные токовые утечки имеют большое значение и могут привести к серьезным негативным последствиям.

Параметры защитных устройств существенно отличаются в зависимости от области применения и условий эксплуатации. Они работают с различным номинальным током и напряжением, рассчитаны на разные токи утечки. Например, если срабатывание происходит при токе в 300 мА, такие УЗО используются в электрических сетях со сложной каскадной конструкцией. В жилых помещениях трехфазные УЗО применяются реже, а током срабатывания будет значение в 30 мА.

Как правильно подключить трехфазное УЗО

Трехфазные устройства защитного отключения очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где используются трехфазные электрические сети. Установка защитной аппаратуры производится в распределительный щиток. На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основной функцией является защита кабелей и проводов от воспламенений и замыканий. Трехфазные устройства рассчитаны на токи срабатывания с очень высоким порогом.

Подключение таких УЗО имеет свои особенности. Перед установкой следует разобраться с цветовыми обозначениями проводов. В соответствии со стандартной маркировкой, нулевой рабочий провод N обозначается голубым цветом, нулевой рабочий и защитный провод PEN – тоже голубым цветом с желто-зелеными полосами на концах. Для нулевого защитного провода РЕ применяется желто-зеленый цвет. Фазные провода А, В и С обозначаются соответственно желтым, зеленым и красным цветами. После того, как определено назначение каждого проводника, можно приступать к решению задачи, как подключить трехфазное УЗО.

Непосредственное подключение выполняется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется схема с двумя полюсами. В дальнейшем, исходя из конкретного варианта подключения, в защищенную сеть может устанавливаться не только трехфазное, но и однофазное оборудование.

Чаще всего УЗО трехполюсное используется при эксплуатации электродвигателей. Данный вариант позволяет полностью контролировать возможные утечки тока на корпус. В схеме «треугольник» задействованы только фазные проводники, а нулевой провод не используется. В целом трехфазное УЗО работает точно так же, как и однофазные защитные устройства.

УЗО четырехполюсное

Вариант подключения трехфазного УЗО с тремя полюсами применяется на объектах, где используется напряжение 380В. От трехфазной схемы данный вид подключения отличается количеством задействованных проводов на входе и выходе устройства. Предварительно также следует разобраться в цветовой маркировке и назначении каждого проводника. Отдельно выделяется нулевой или нейтральный провод, подключаемый к отдельной клемме.

Выходящие провода соединяются с распределительной системой. Далее каждая отдельная фаза и нулевой провод могут обеспечить работы одной группы однофазных потребителей. При этом на всех таких линиях устанавливается собственное дополнительное УЗО. Подключение устройств с четырьмя полюсами возможно лишь при наличии системы TN-S с нулевым защитным и рабочим проводником. Во всех других случаях подключение четырехполюсного УЗО категорически запрещается.

electric-220.ru

Трехфазное УЗО — назначение, устройство, как работает. Принцип работы трехфазного УЗО

УЗО – устройство защитного отключения. Это устройство знакомо многим, но почему-то не все верят в то, что УЗО действительно работает. При этом, никто еще не смог дать конкретного ответа, почему он так думает. Спешу вас заверить: устройство защитного отключения действительно работает, поэтому в целях собственной безопасности и предотвращения несчастных случаев, связанных с поражением электрическим током, такое устройство стоит установить каждому.

Схема подключения УЗО достаточно проста, и с финансовой точки зрения тоже себя оправдывает. Да и экономить на собственной безопасности неправильно. Поэтому еще раз: устройство защитного отключения НЕОБХОДИМО, если вы задумываетесь о своей безопасности и безопасности ваших домочадцев.

Электроэнергия по потребителям распространяется через однофазные либо трехфазные сети. В зависимости от количества фаз в сети, меняются и схемы подключения автоматов (автоматических выключателей) и схемы подключения УЗО.

В данной статье поговорим о подключении устройств защитного отключения именно к трехфазным сетям, рассмотрим схемы правильного подключения, а также узнаем,

как работает трехфазное УЗО.

Внимание! Чтобы правильно рассчитать и выбрать аппараты защиты, необходимо соблюдать следующие пункты:

1. 1. Знать назначение, конструкцию и принцип действия всех компонентов
2. 2. Разбираться в параметрах и характеристиках
3. 3. Знать нормативные документы и методику выбора

Понятно, что рядовой обыватель скорее всего с этими вещами не знаком, поэтому будет приглашать мастера. А вот мастеру уже можно задать вопросы, и если он уверенно и правильно расскажет о назначении устройства, схеме его работы, то это хороший мастер. Вот если он не сможет этого сделать – лучше вызовите другого. Большинство несчастных случаев связано именно с некомпетентностью.

Назначение трехфазного УЗО

Итак, для начала разберемся с однофазными и трехфазными сетями. Нужно знать следующее: в обычных квартирах сеть – однофазная, а вот в частных домах – нередко присутствует трехфазная сеть. УЗО, применяемое в однофазной сети, называется двухполюсным. То есть, один контакт подключается к фазе, второй – для подключения нулевого провода. Нетрудно вычислить, что в трехфазной сети будет применяться

4-х полюсное УЗО: три контакта подключаются к фазам, четвертый, соответственно, ноль

Как мы уже поняли, трехфазные УЗО применяются в трехфазных сетях. Их задача ничем не отличается от устройств, применяемых в однофазной сети: защищать от утечки тока.

Вкратце напомним принцип работы УЗО: определяет и реагирует на разницу тока, проходящего через устройство. При этом, в отличие от УЗО в однофазной сети, трехфазное УЗО можно подключить как и с нулевым проводом, так и без него. Соответственно, при подключении с нулевым проводом задействованы все четыре провода сети, а если подключать без нейтрали, то только три провода, четвертый контакт остается незадействованным.

Теперь познакомимся с номиналами защитных устройств, используемых в трехфазных сетях. Маленький нюанс: одни производители указывают величину тока утечки в миллиамперах, другие в амперах. Четырехполюсные УЗО бывают 10, 30, 100, 300, 500 миллиампер (0.01, 0.03, 0.1, 0.3, 0.5 ампер соответственно).

Важно! Если вы планируете установку УЗО для защиты человека, то номинал устройства защиты не должен превышать 30 миллиампер. Остальные номиналы используются для защиты от возгораний и сохранности потребителей, как правило, устанавливаются на входе щитка.

Обычно к частным домам подводят три фазы мощностью 15 кВт. В этом случае для обеспечения защиты человека от удара током не имеет смысла устанавливать трехфазное УЗО на входе, так как если на одной из фаз произойдет утечка тока, устройство отключит все три фазы. В этом случае имеет смысл устанавливать трехфазное УЗО для отдельных трехфазных потребителей, коими могут быть котлы, электроплиты и другое трехфазное электрооборудование.

Однако не всегда их используют для трехфазных потребителей. Трехфазное УЗО можно использовать не только в трехфазной, но и в однофазной сети и такие устройства часто можно встретить в обычном квартирном щите. Изюминка в том, что используя трехфазное устройство защитного отключения в однофазной сети грамотно распределив нагрузку можно добиться существенной экономии бюджета. У многих профессионалов они пользуются все большей популярностью.

Но, такие манипуляции должен проводить опытный мастер, иначе, при неравномерном распределении нагрузки получится перекос между фазами (проще – аварийная ситуация). А как собрать такой щит мы рассмотрим в отдельной статье.

Устройство трехфазного УЗО

Теперь подробно поговорим об устройстве трехфазного УЗО. Как уже было сказано, в трехфазной сети имеется три фазных проводника и один нулевой.

Напряжение между любой фазой и нулем – 220 вольт, как положено, а напряжение между фазами – 380 вольт.

Основным компонентом устройства защитного отключения является дифференциальный трансформатор. Это обычный магнитопровод из ферромагнитного материала с обмоткой. Помимо дифференциального трансформатора в УЗО присутствуют следующие компоненты:

1. 1. Корпус
2. 2. Силовые контакты (подвижные и неподвижные)
3. 3. Механизм независимого сцепления
4. 4. Силовые провода
5. 5. Реле расцепления
6. 6. Кнопка “Тест”

Теперь узнаем, что же происходит. Через катушку ЭДС, которая является частью трансформатора устройства защитного отключения проходят все провода трехфазного питания, включая нулевой провод. Так как при нормальном потреблении прибора суммарные токи всех 4-х проводов равны нулю, ЭДС в катушке не возникает.

При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Все это приводит к возникновению тока в обмотке трансформатора. Если величина этого тока превышает ток срабатывания УЗО, автоматика отключает питание.

Пояснение работы устройства

Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:

1. 1. Замкнутый контур отопления – наши провода
2. 2. Вода – ток, протекающий по проводам.

Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.

Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.



По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.

В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.

Принцип работы трехфазного УЗО при несимметричной нагрузке

Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.

К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.

Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? — вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.

Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.

Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:

1. 1. Фаза А – 10 ампер
2. 2. Фаза В – 5 ампер
3. 3. Фаза С – 15 ампер

Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.

Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.

Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).

Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

назначение, критерии выбора и особенности установки

Содержание статьи:

В связи с массовым использованием электрических приборов в быту и на производстве появляется потребность в защите человека от поражения током. Трехфазное УЗО – специальное устройство, реализующее данную функцию. Указанный агрегат необходимо подключать, используя особые схемы, что будет гарантировать эффективность его работы.

Назначение и принцип действия

Трехфазное устройство защитного отключения (УЗО)

3-фазное УЗО предназначено для выравнивания тока, который проходит через фазный и нулевой провод. При отсутствии аварийных ситуаций указанные величины равны. Стабильная работа электрических приборов возможна, поскольку встречные потоки в обмотках компенсируют друг друга. При возникновении аварийных ситуаций устройство защиты производит отключение питания электроприборов. Это наблюдают при нарушении изоляции проводов, что провоцирует утечку заряженных частиц. В результате токи, проходящие по нейтрали и фазному проводу, будут иметь разные значения.

В каждом доме может случиться ситуация, когда электрический ток пробивает на корпус стиральной машины или водонагревателя. Когда потенциал станет перетекать на пол, среагирует 3-х фазный УЗО и отключит питание приборов. Поэтому при использовании данного защитного автомата, можно быть уверенным в своей безопасности.

Подключение УЗО актуально для мощных электроприборов в кухне и в ванной. На их металлическом корпусе собирается конденсат, что в комплексе образует потенциальный проводник электричества.

Хорошо, когда защитное отключение присутствует на розетках, светильниках и маломощных бытовых приборах. При возникновении аварийных ситуаций указанные потребители несут не меньшую опасность для человека.

Критерии выбора трехфазного УЗО

Принцип работы всех УЗО в трехфазной сети одинаковый, но данные устройства отличаются конструкцией и эксплуатационными характеристиками. Поэтому при покупке конкретной модели необходимо учитывать много нюансов.

Чувствительность

Главный эксплуатационный параметр УЗО 3 фазы, отображающий период времени, через который сработает защита. Оптимально, когда чувствительность устройства составляет 0,025 с. За это время электрический ток не успеет вызвать остановку сердца у человека.

УЗО может работать с дополнительным источником питания или без него. В первом случае он непосредственно принимает участие в процессе размыкания электрической цепи. Наличие данного механизма повышает стоимость прибора, но и увеличивает его чувствительность.

При отсутствии дополнительного источника питания УЗО срабатывает, реагируя на дифференциал магнитного поля.

Дифференциал тока

Маркировка УЗО

УЗО, предназначенные на 3 фазы, способны регулировать значение дифференциального тока, при котором оно срабатывает. При отсутствии данной функции приборы стандартно реагируют на 5 мА. Такой показатель тока явно указывает на присутствие аварийной ситуации и на потребность в отключении подачи электричества.

Количество клемм

Для трехфазной сети обязательно покупать 4-полюсные УЗО. Они оснащаются 8 клеммами для подсоединения входных и выходных кабелей. Три пары предназначены для подключения рабочей фазы, одна – нуля.

Количество ампер

Чтобы устройство защитного отключения функционировало при любом токе, необходимо выбирать модель, где число ампер существенно выше, чем у автомата.

На рынке присутствуют универсальные модели. Они предоставляют возможность подключения нескольких сетей одновременно. Несмотря на такое преимущество, подобные агрегаты имеют много недостатков. Они менее чувствительны, характеризуются сложной схемой подключения, стоят дороже. Такие модели подойдут для предприятий, но не для частного использования.

Подготовка к подключению

Правильно выполненные подготовительные и монтажные работы обеспечат стабильное функционирование УЗО.

Схемы подключения к трехфазной сети

Схема подключения УЗО к трехфазной сети

При установке УЗО используют следующие рабочие схемы:

• Полное отключение электроцепи. Один агрегат имеет возможность обесточить всех потребителей электроэнергии при возникновении аварийной ситуации.
• Частичное отключение приборов. При появлении аварийных ситуаций обесточиваются только некоторые потребители.

Первая схема подключения используется в многоквартирных домах. Монтаж устройства осуществляется около счетчика электроэнергии. Если УЗО сработает, обесточивается целый дом.

При использовании второй схемы защитный механизм устанавливают на отрезке электрической проводки, идущей к конкретной комнате. Поскольку все приборы последовательно подключены к цепи, при срабатывании УЗО только «проблемный» потребитель отключится, а другие продолжат свое функционирование.

Второй вариант схемы может реализовываться иным способом. Точкой монтажа УЗО становится начало последовательного подключения к разводке, что позволяет реализовать селективное срабатывание агрегата на определенные группы потребителей. Также защитный механизм можно установить непосредственно перед выходным устройством.

Необходимость наличия заземления

Подключение УЗО с заземлением и без него

Старые электросети относятся к системе tn-c, где отсутствует нулевой проводник для включения заземления. В этом случае защиту необходимо предусмотреть отдельно для дома или оборудования, что обеспечивает безопасный отвод токов. При отсутствии заземления ставить 4-х полюсный УЗО запрещено.

Правильная схема подключения к электрической сети предусматривает соблюдение следующих правил:

• Заземляющая жила соединяется только с выходным кабелем. Подключение напрямую УЗО недопустимо.
• При наличии однофазной сети нельзя использовать четырехполюсное устройство.
• Подключение к сети типа Б3 запрещено.

Заземляющая жила является отдельным элементом. Отсутствие дополнительных клемм в УЗО на ее подключение только свидетельствует об этом.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

• Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
• Необходимо правильно подключить и не перепутать нулевые и фазные контакты. Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
• При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
• При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

При выполнении монтажа крайне важно соблюдать правила электробезопасности. Перед началом установки УЗО обесточивают сеть. Перед запуском устройства проверяют правильность монтажа элементов системы.

strojdvor.ru

Схема подключения трехфазного УЗО к сети

Подключение трехфазного УЗО находит широкое применение в вопросах обеспечения безопасности электрохозяйства. Четырехполюсные модули защиты от утечек предназначены для установки в распределительных сетях, на клеммы вводного устройства которых поступает три фазы напряжения. Как правило, в квартире многоэтажки система электроснабжения на 380 Вольт не находит применения, а вот в частном доме, в гараже или на даче это вполне приемлемый вариант. Устройства защитного отключения подключаются в распределительном щите вводного устройства и служат для защиты проводки от возгорания в случае возникновения утечки, порог их срабатывания рассчитан на большие токи. На практике также находит применение подсоединение трехфазного защитного устройства от утечек в цепь электродвигателя. Чтобы обезопасить человека от поражений током утечки необходимо подсоединение дополнительного устройства защиты к группам однофазной электросети, токовая уставка которых составляет порядка 10-30 мА. В этой статье будут рассмотрены различные схемы подключения трехфазного УЗО к сети 380 Вольт.

Что важно знать?

Перед тем, как приступить к монтажу аппарата необходимо ознакомиться с правилами цветовой маркировки проводов. В соответствии с требованиями ПУЭ принят следующий порядок маркировки проводников по цветам:

Назначение	Цвет	Буквенное обозначение
нулевой рабочий	голубой	N
Нулевой рабочий и защитный (совмещенный)	Голубой, на концах желто-зеленные полосы	PEN
Нулевой защитный	Желто-зеленый	PE
фаза	желтый	А
фаза	зеленый	В
фаза	красный	С

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

samelectrik.ru

Принцип работы трехфазного УЗО

Приветствую Вас, уважаемые читатели сайта http://elektrik-sam.info.

В одной из предыдущих статей я подробно рассматривал, для чего применяется устройство защитного отключения и как оно работает. Подробно смотрите статью Устройство и принцип работы однофазного УЗО.

В этой статье речь пойдет об устройстве и принципе работы трехфазного УЗО.

Трёхфазные УЗО работают по такому же принципу, как и однофазные. Внутри они содержат трансформатор тока, первичная обмотка которого образована четырьмя проводами: тремя фазными L_A L_B L_C и нулевым N.

В однофазных УЗО первичная обмотка состоит из двух проводов – фазного и нулевого.

При отсутствии утечки геометрическая сумма токов первичных обмоток трансформатора тока равна нулю, т.е.

IА+IВ+IС+IN=0,

суммарный магнитный поток тоже будет равен нулю, поэтому ток во вторичной обмотке трансформатора тока (обмотке управления) отсутствует.

Предположим, что в фазе L_B произошла утечка тока на заземленный корпус электрооборудования.

Геометрическая сумма токов в первичных обмотках не равна нулю (сумма токов в трех фазных проводах не равна току в нулевом проводе). Суммарный магнитный поток, наводимый этими токами в сердечнике трансформатора тока, будет отличен от нуля.

Он будет наводить во вторичной обмотке  управления трансформатора тока ток, который приведет к срабатыванию электромагнитного реле.

Реле, воздействуя на механизм расцепителя УЗО, отключит цепь нагрузки от питающей сети.

Таким образом, принцип работы трехфазного УЗО аналогичен принципу действия однофазного, с небольшими отличиями.

Подробно Принцип работы трехфазного УЗО смотрите в видео

Рекомендую также прочитать:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Устройство УЗО и принцип действия.

Конструкция УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Схема подключения четырехполюсного УЗО в трехфазной сети с использованием нейтрали

Здравствуйте, уважаемые гости сайта заметки электрика.

Продолжаю серию статей о схемах подключения УЗО.

И сегодня мы с Вами разберем детально схему подключения четырехполюсного УЗО в трехфазную сеть с использованием нейтрали.

Данная схема является также самой распространенной схемой подключения УЗО.

Принцип подключения остается таким же, как в однофазную сеть, только вместо двухполюсного УЗО используется четырехполюсное.

Четыре приходящих провода (фазы А, В, С и ноль) подсоединяем к УЗО, согласно схеме подключения.

Схема подключения фазных (А, В, С) и нулевого проводников

Еще раз повторю Вам, что данную схему Вы можете найти либо в техническом паспорте на УЗО, либо на корпусе самого УЗО.

Схемы подключения УЗО, как двухполюсных, так и  четырехполюсных, разных производителей могут отличаться расположением нулевой клеммы, либо слева, либо справа. Подключение фазных проводников роли не играют, необходимо лишь правильно подключить соответствующие входы и выходы.

Схема подключения УЗО. Трехфазная сеть.

Четырехполюсные трехфазные УЗО выпускаются на большие токи утечки, которые служат только для защиты от пожаров электропроводки.

Чтобы выполнить защиту от поражения электрическим током людей, необходимо на отходящих линиях (группах) установить двухполюсные однофазные УЗО с уставкой по току утечки равной 10-30 (мА).

А также не забываем перед каждым УЗО устанавливать автоматический выключатель — для его же защиты.

Схема подключения четырехполюсного трехфазного УЗО

Схема подключения четырехполюсного УЗО в трехфазную сеть. Пример электропроводки квартиры.

Еще хочу заметить, что используя данную схему подключения, мы можем защитить как трехфазную сеть, так и три разных однофазных сети. Но при этом необходимо, чтобы нули каждой отдельной сети были подключены непосредственно к выходной клемме «N» УЗО.

На схеме ниже это все наглядно видно.

Использование четырехполюсного УЗО для разных однофазных сетей

Конечно каждый электромонтер может выполнить электромонтаж в разных исполнениях, но я Вам рекомендую выполнить подключение нулей разных однофазных сетей через нулевую шинку, которая легко устанавливается на DIN-рейке прямо в квартирном щитке.

В завершении статьи о схеме подключения четырехполюсного УЗО в трехфазную сеть с использованием нейтрали, хочется напомнить Вам соблюдать правильное подключение фазных и нулевого проводников, а также соблюдать цветовую маркировку проводов.

P.S. Надеюсь, что данная статья была Вам полезна. С уважением, Дмитрий.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

в однофазной и трехфазной сети с заземлением и без заземления

Уже много лет прекрасно используется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности частных домов и квартир от утечек тока.

Свою функцию устройство выполняет только тогда, когда используется заземляющий проводник. Если его нет, то использование такого устройства теряет какой-либо смысл. Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-нибудь электроприбора при поломки и тем самым не отключится и не прекратит подачу напряжения в линии.

Устанавливаются они, как на вводе в дом или квартиру, так и на отдельные линии отведенного участка электрической сети, если это требуется.

Так как они устанавливаются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.

Устройство защитного отключения защитит вашу электропроводку от токов утечки, но никак не защитит от перегрузки в сети и короткого замыкания (КЗ). Поэтому предусматривается совместное использование устройства с автоматическим выключателем.

Ниже вы увидите схемы подключения устройств защитного отключения в однофазной и трехфазной цепи в системе TN – С и TN – С – S.

Содержание статьи

Схема подключения УЗО в однофазной сети без заземления

Ниже вы видите схемы по системе TN – C. Такая схема подсоединения сегодня не актуальна, так как не используется защитный проводник.

Существуют два способа эксплуатации сетей без заземления. Это способ с единой сетью и из нескольких подсетей.

В чем разница?

С единой сетью используется только один аппарат УЗО, а с подсетями устанавливают столько устройств, сколько предусматривается веток (линий).

Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.

Такую схему можно применять там, где используются минимальное подключение электроприборов к сети.

В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).

Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.

В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подключается к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.

С помощью такого подключения мы сделали двойную защиту: пожарную – с помощью общего защитного устройства и от прикосновения – групповых защитных устройств.

Вывод

Если сравнить первый способ и второй способ подключения, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.

Стоит понимать, что подключения УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.

Подключение в однофазной сети с заземлением – схема

На самом деле в 1-но фазной сети монтаж электропроводки нужно проводить трехжильным проводом: фаза, нуль и заземление.

Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении. УЗО при таком способе подключения работает более эффективнее чем без заземления.

Обратите внимание – некоторые устройства защитного отключения имеют нулевую клемму слева, а не справа. Пример показан с УЗО марки «Schneider-Electric» на картинке.

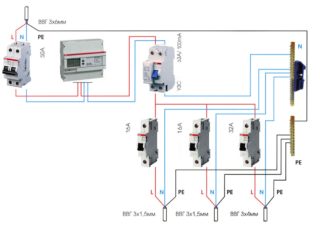

Ниже приведена правильная схема подключения по системе TN – С – S.

• Провод РЕ – заземление;
• Провод N – нуль;
• Провод L – фаза.

Преимущество такой схемы – возможность с экономить свои средства на покупке материала, здесь используется только одно устройство защитного отключения, а также простота монтажа.

Недостатком является то, что при срабатывании защитного аппарата отключается вся квартира или дом. Чтобы это избежать нужно установить групповые устройства защиты, которые были описаны в этой статье выше, но с заземлением.

УЗО в трехфазной сети – схема подключения

Принцип работы трехфазного УЗО в сети точно такой же, как и однофазного. Так как трехфазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими однофазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.

Групповые устройства защиты устанавливают на линии, где подключаются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.

Существуют множество разнообразных схем подключения. Каждая схема разрабатывается для данного помещения индивидуально в зависимости от нужд.

В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.

На картинке ниже вы увидите пример одной из большого разнообразия схем подключения трехфазной сети.

Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.

Заключение

Правильно разработанная схема подключения однофазной или трехфазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.

Автор публикации

0 Комментарии: 15Публикации: 30Регистрация: 06-02-2015

electromc.ru

No related posts.
