Как рассчитать количество секций радиаторов отопления для квартиры?

Как рассчитать количество секций радиаторов отопления для квартиры?

Если Вы решили поменять отопление в квартире то, несомненно, у Вас возникнет вопрос: «Сколько секций радиатора необходимо для обогрева помещения?». Узнать ответ на этот вопрос важно, так как этот параметр обеспечивает комфортную температуру помещения.

 Для того, чтобы рассчитать количеств секций, нам необходимы формулы. Чаще всего основой для вычислений является – площадь, либо объем. Конечно, профессиональные расчеты не так просты, а для точного значения необходимо большое количество критериев, но для стандартной квартиры можно использовать более простой метод, который мы с Вами рассмотрим ниже.

  Считается, что для создания нормальных условий в среднестатистическом жилом помещение достаточно 100 Вт на квадратный метр площади. Если у Вас квартира с высотой потолка до 2,7 м, то, следует всего, лишь вычислить площадь комнаты и умножить ее на 100.

То есть, формула примет вид:

Q = S × 100

Q — требуемая теплоотдача от радиаторов отопления,

S — площадь обогреваемого помещения.

  Например, площадь комнаты, в которой Вы хотите установить радиатор отопления составляет 23 кв.м, умножаем 23 на 100, получаем 230. Итак, требуемая теплоотдача радиатора отопления равна 230 Вт/м*К.

  Если Вы планируете установить неразборный радиатор, то это значение и будет ориентиром для подбора необходимой модели. Если же, возможны изменение количества секций, то необходимо  провести следующий расчет:

К = S*100/P

К — число необходимых секций,

S — площадь отапливаемого помещения,

Р — мощность одной секции.

  Например, если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м., то расчет будет выглядеть так 25х100/150=16,6666.

  Получается, что для эффективного отопления комнаты в 25 кв.м., нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.

  Для еще большего упрощения ниже мы привели приблизительные расчеты. Итак, усредненное значение тепловой мощности каждого вида радиатора:

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт). (Разница мощности может быть большой, так как есть батареи с тонкими или толстыми стенками).

  При помощи выше приведенных формул и примеров, Вы с легкостью сможете рассчитать необходимую теплоотдачу радиаторов отопления, именно для Вашего помещения, а также нужное количество секций для помещения. Но помните, что данные расчеты предназначены именно для стандартных жилых квартир.

Расчет количества секций радиаторов. Калькулятор.

Часто возникает вопрос: «Как рассчитать нужное количество секций радиатора отопления?» Вы можете воспользоваться нашим онлайн-калькулятором. Но сперва хотелось бы Вам рассказать о типах радиаторов отопления.

Кратко о существующих типах радиаторов отопления.

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.

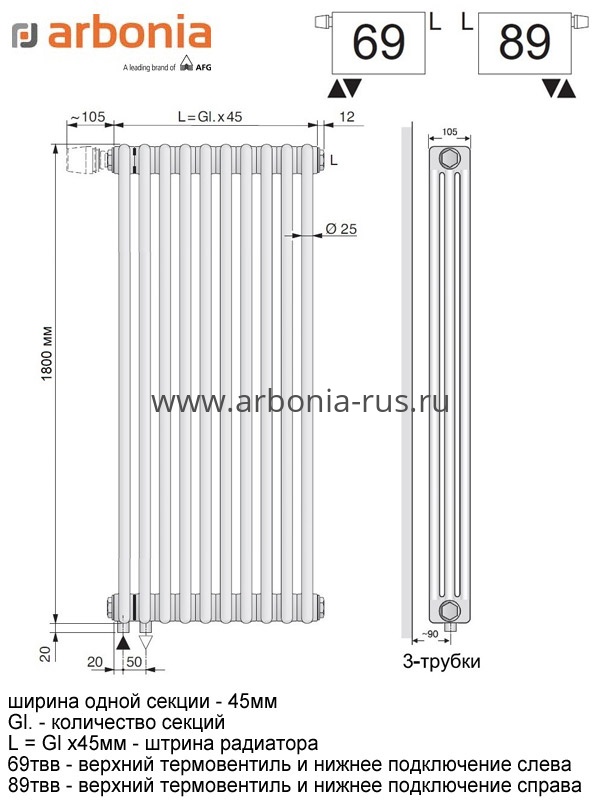

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу. Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.
Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.
Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.
Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми.

Причина тому заключается в их особой конструкции.

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Как рассчитать нужное количество секций радиатора отопления?

Воспользуйтесь нашим онлайн-калькулятором

Расчет количества секций биметаллических радиаторов по площади и на 1 м2 помещения, калькулятор

Когда предстоит приятное событие в виде замены старых чугунных батарей на стильные и более мощные аналоги, люди сталкиваются с такой проблемой, как несоответствие современных обогревателей с имеющейся централизованной системой отопления.

Как показывает опыт инженеров теплосети, лучшим вариантом в таком случае являются биметаллические радиаторы отопления.

Расчет количества секций – это первое, что нужно сделать, так как они намного мощнее, чем изделия из чугуна.

Преимущество биметалла

Сделав выбор в пользу батарей, состоящих из двух металлов, владельцы квартир получают целый комплект положительных доказательств, почему они поступают правильно:

  • Долгий срок эксплуатации, который большинство производителей оценивают в 20 лет, это хороший повод для установки биметаллических радиаторов.
  • Мощность этих изделий превосходит чугунные, стальные и алюминиевые аналоги, что позволяет использовать их в системах с нестабильным давлением.
  • Теплоотдача подобного устройства почти такая же, как и у чисто алюминиевых батарей отопления.
  • Так как с теплоносителем имеет дело лишь стальной сердечник, тогда как алюминий с ним не соприкасается, то им не страшна коррозия, откуда и берется столь долгая гарантия.


Такой недостаток биметаллических устройств, как высокая стоимость, теряется рядом с перечисленными позитивными техническими характеристиками, которые предоставляют людям ощущение комфорта и безопасности.

Если подобные конструкции предполагается монтировать вместо чугунных, то следует сделать правильный расчет количества секций биметаллических радиаторов с учетом того, что они намного превосходят их по мощности и теплоотдаче.

Коэффициент потери тепла

Нельзя рассчитывать, какой мощности должна быть батарея в комнате, если не учтены все возможные теплопотери в ней. Основные утечки тепла:

  • Окна – это самое слабое «звено» в помещении, если в нем нет балкона. В доме с обычным остеклением расчет биметаллических радиаторов следует проводить с добавлением коэффициента поправки, равного 1,27. Если в помещении установлен двойной стеклопакет, то умножать придется на 1, а при тройном – на 0.85.
  • Размер окна так же влияет на потери тепла. Так, если оно составляет 10% о площади пола, то коэффициент равен 0.8. В том случае, если окно панорамное и составляет 50%, то на 1.2.
  • Если теплоизоляция стен низкого уровня, то коэффициент поправки составит 1.27.
  • Внешние стены так же имеют значение при учете теплопотерь. Если такая всего одна, то следует умножать рассчитанную мощность на 1.1, если их две или три, то на 1.2 или 1.3.

Каждое увеличение окна на 10% прибавляет к коэффициенту 0.1. Если не внести подобные поправки в расчеты, то может оказаться так, что при котле, работающем на полной мощности, в квартире будет прохладно.

Немалое значение имеет то, как изготовлен радиатор. Например, секционные модели удобны тем, что в случае, если расчет биметаллических радиаторов отопления был выполнен неправильно, лишние секции можно демонтировать или, наоборот, нарастить. Цельные модели могут выдерживать давление до 100 атмосфер, чему нет аналогов среди батарей из других видов металлов, но если установленное устройство «не тянет» по своей тепловой мощности, то менять придется всю панель.

Расчет количества элементов по площади

Чтобы узнать, сколько секций биметаллического радиатора нужно, следует провести вычисления по площади комнаты.

Для этого можно заглянуть в СНиП и узнать критерии минимального уровня мощности батареи на 1 м2 помещения. Как правило, он равен 100 Вт. Вычислив площадь комнаты, для чего нужно умножить ее длину на ширину, полученный результат умножается на мощность, а затем делится на показатель мощности одной секции батареи, который можно узнать по техпаспорту от производителя.

Например, для комнаты площадью 16 м2 и мощностью одной секции батареи, равной 160 Вт, используя формулу, получится следующий результат:

(Ах100): В = количество секций

(16х100 Вт): 160 Вт = 10 секций.

Таким образом, для комнаты площадью 16 м2 потребуется установка десяти секций, что полностью охватит всю площадь обогрева биметаллического радиатора.

Конечно, такой расчет будет только приблизительным, так как он подходит исключительно для помещений с высотой потолков не более 3 м. Кроме того, в нем не учтены теплопотери, что может сказаться на эффективности работы всей отопительной системы.

Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2. 7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

43 м3х41 Вт = 1771 Вт.

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Полезное видео

Правила расчета количества секций алюминиевого радиатора отопления

Что такое алюминиевый радиатор

Строго говоря, алюминиевый радиатор бывает двух типов:

  • собственно, алюминиевые;
  • биметаллические, из стали и алюминия.

Конструктивно такой радиатор представляет собой трубу, собранную в подобие гармошки, по которой течет горячая вода. К трубе присоединены плоские элементы, которые нагреваются теплоносителем и нагревают воздух в помещении.

Описание преимуществ и недостатков каждого типа радиаторов выходит за рамки настоящей статьи, однако можно указать на несколько немаловажных факторов. В отличие от традиционных чугунных, алюминиевые батареи отапливают в первую очередь за счет конвекции: нагретый воздух устремляется вверх, а его место занимает свежая порция холодного. За счет этого процесса получается нагреть помещение гораздо быстрее.

К этому стоит добавить небольшой вес и легкость монтажа алюминиевых изделий, а также их относительную дешевизну.

Сущность метода

Сам метод заключается в подборе оптимального радиатора, который будет обладать достаточной мощностью, чтобы прогреть помещение. Для этого необходимо лишь знать указанную в паспорте заводом-изготовителем теплоту, выдаваемую одной секцией.

Расчет по квадратам

Согласно санитарным нормам, для обогрева одного квадратного метра жилого дома требуется 100 Вт тепловой энергии. Соответственно, для того, чтобы узнать, сколько необходимо секций алюминиевого радиатора, нужно умножить площадь помещения на это значение – таким образом, можно узнать, сколько тепла в ваттах нужно для отопления всего дома или квартиры. После этого результат делят на производительность одной секции и округляют итог в большую сторону.

Формула для расчета алюминиевых секций по квадратным метрам:

N = (100 * S)/Qc, где

  • N – необходимое количество секций, шт;
  • 100 – требуемая теплота для обогрева 1 м2;
  • S – площадь помещения в м2, которую находят умножением длины комнаты на ее ширину;
  • Qс – производительность, выдаваемая одной секции радиатора.

К примеру, дана комната размерами 3,5 х 4 м. Ее площадь будет составлять S = 3,5 * 4 = 14 м2. Стандартная теплоотдача одной секции из алюминия – 190 Вт. Таким образом, чтобы обогреть это помещение, необходимо:

N = (100 * 14) / 190 = 7,34 ≈ 8 секций.

Основной недостаток расчета количества секций алюминиевого радиатора отопления на квадраты – он не учитывает высоту комнаты, так как рассчитан на стандартную высоту 2,7 м. Его результат будет близок к истине в типовых панельных домах, но не подойдет для частных домов или нестандартных квартир.

Расчет по кубам

Чтобы в какой-то мере восполнить существенный пробел предыдущего способа вычисления, разработан метод подбора секций по объему помещения. Чтобы его вычислить, достаточно умножить площадь комнаты на ее высоту.

Для обогрева 1 м3 панельного дома согласно все тех же норм, необходимо затратить 41 Вт тепловой энергии (для кирпичного – 35 Вт). Формула несколько видоизменяется по сравнению с приведенной выше:

N = (41*V)/Qc, где

  • V – объем помещения.

Чтобы сравнить оба метода, возьмем ту же комнату с высотой потолков 2,7 м, количество теплоты, выделяемое одной секцией, остается тем же:

N = (41 * 14 * 2,7) / 190 = 8,156 ≈ 9 секций.

Что касается расчета количества секций алюминиевого радиатора отопления в кирпичном доме, то для этого достаточно изменить в формуле значение норматива с 41 Вт на 35 Вт.

Как видно, разные методы для одного помещения дают разные результаты. Они будут разниться тем больше, чем обширнее комната. Кроме того, они не учитывают множество существенных моментов: климат, расположение относительно солнца, способ подключения и тепловые потери.

Чтобы максимально точно узнать, сколько же нужно секций для обогрева, необходимо ввести поправочные коэффициенты, которые и будут описывать эти нюансы.

Уточненный расчет

Формула для этого метода берется, как для расчета по квадратам, но с дополнениями:

N = (100 * S *R1 * R2 * R3 * R4 * R5 * R6 * R7 *R8 * R9 * R10)/Qc

  • R1 – количество наружных стен, то есть те, за которыми уже улица. Для обычной комнаты она будет 1, с торца здания – 2, а для частного дома из одной комнаты – 4. Коэффициент для каждого случая можно узнать из таблицы:

Количество наружных стен

Значение К1

1

1

2

1,2

3

1,3

4

1,4

  • R2 учитывает, на какую сторону выходят окна. И хотя для южного и северного направления они разные, принято принимать его значение равным 1,05.
  • R3 описывает, как тепло теряется через стены. Чем больше этот коэффициент, тем быстрее остывает дом. Если стены утеплены, его берут равным 0,85, стандартные стены толщиной в два кирпича – 1, а для неутепленных стен – 1,27.
  • R4 зависит от климатической зоны, точнее, от минимальной отрицательной температуры зимой.

Минимальная температура зимой, 0С

Значение R4

-35

1,5

-25 до -35

1,3

— 20 и меньше

1,1

-15 и менее

0,9

-10 и менее

0,7

  • R5 зависит от высоты помещения.

Высота потолка, м

Значение R5

2,7

1,0

2,8 – 3,0

1,05

3,1 – 3,5

1,1

3,6 – 4,0

1,15

Больше 4,0

1,2

  • R6 учитывает потери тепла через крышу. Если это частный дом с неотапливаемым чердаком, то он равен 1,0, если утеплен, то 0,9. В случае, если сверху находится отапливаемая комната, то R5 принимают равным 0,7.
  • Тепло уходит из комнаты и через окна, для учета этого немаловажного фактора и существует R7. Самые ненадежные с этой точки зрения – деревянные, и в этом случае коэффициент будет равным 1,27. Далее следуют пластиковые окна с одинарным стеклопакетом – 1,0, а замыкают с двойным стеклопакетом – 1,27.
  • Тепло уходит через окна тем сильнее, чем они больше. Именно этот фактор и учитывает коэффициент R8. Чтобы его узнать, необходимо вычислить общую площадь поверхности окон в комнате и разделить полученный результат на площадь помещения. Далее можно свериться с таблицей.

Площадь окон / площадь комнаты

Значение R8

Меньше 0,1

0,8

0,11 – 0,2

0,9

0,21 – 0,3

1,0

0,31 – 0,4

1,1

0,41 – 0,5

1,2

  • С тепловыми потерями на этом закончено. Осталось учесть планируемую схему подключения радиатора через коэффициент R9. Говоря иными словами, теплоотдача алюминиевой батареи будет зависеть от того, как именно через него будет проходить горячая вода.

Диагональная схема подключения самая эффективная, для нее коэффициент R9 принимает значение 1,0



Боковая схема подключения чуть хуже по тепловой отдаче, поэтому в этом случае R9 будет 1,03



При нижней схеме подключения теплоотдача будет происходить гораздо хуже, в связи с чем здесь коэффициент R9 равен 1,13



  •  R10 учитывает эффективность процесса конвекции. Чем больше препятствий воздуху на его пути к радиатору и от радиатора, тем медленнее будет происходить нагрев помещения. Если батарея ничем не закрыта, то он равен 0,9. Наглухо закрытая батарея дает значение R10 1,2, если же есть подоконник и панель сверху – 1,12.

Понятие теплового напора

Когда вычислен точный объем тепла, необходимый для обогрева, нелишне будет обратить более пристально внимание на заявленную мощность секции.

Дело в том, что заводы, как правило, указывают максимальное значение этого показателя при разности температур горячей воды и воздуха помещения в 70 0С. Если желаемая температура в доме – около 25 0С, то поступающая горячая вода должна быть разогрета до 100 0С.

Естественно, что в большинстве тепловых сетей максимальная температура теплоносителя составляет около 65 – 75 0С, что подводит к закономерному вопросу: какова будет выдаваемое одной секцией количество теплоты в данных условиях?

К счастью, есть специальная таблица, благодаря которой можно легко ответить на этот вопрос. Достаточно умножить коэффициент из соответствующей строчки на тепловую производительность секции, указанной в паспорте радиатора отопления.

Тепловой напор, 0С

Поправочный коэффициент

Тепловой напор, 0С

Поправочный коэффициент

Тепловой напор, 0С

Поправочный коэффициент

40

0,48

52

0,68

64

0,89

41

0,50

0,70

65

0,91

42

0,51

54

0,71

66

0,9З

0,5З

55

0,8З

67

0,94

44

0,55

56

0,75

68

0,96

45

0,56

57

0,77

69

0,98

46

0,58

58

0,78

70

1,0

47

0,60

59

0,80

71

1,02

48

0,61

60

0,82

72

1,04

49

0,6З

61

0,84

1,06

50

0,65

62

0,85

74

1,07

51

0,66

0,87

75

1,09

Как становится понятно, расчет количества секций алюминиевых радиаторов отопления в деревянном или блочном доме разнится несильно, главное вооружиться карандашом и калькулятором. Остальное – чистая математика.

В нашем интернет-магазине большой выбор алюминиевых радиаторов ведущих производителей, посмотрите!

Расчет количества секций биметаллических радиаторов отопления.

В данный момент заявку на расчет отопления Вы сможете отправить на
Email: [email protected]

Необходимые данные для проведения расчета:
  • Кол-во кв/м.
  • Количество этажей в доме
  • Ваш этаж
  • Угловая квартира? (Да/Нет)
  • Вид радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуумный, Стальной — конвектор, др.)
  • Модель дома (монолитный/панельный/кирпичный/блочный/др..)
  • Наличие балкона и утеплен ли он?
  • Высота подоконников
  • Высота потолков
  • Кол-во комнат (подкрепить планом или схемой квартиры во вложении для наглядности)
  • Кол-во окон (подкрепить планом или схемой квартиры во вложении для наглядности)
  • Самая низкая температура в зимнее время +- 10 C
  • Наличие навесного потолка (Да/Нет)
  • Ваше ФИО
  • Ваш телефон (для уточнения возможных деталей при расчетах, укажите удобное для Вас время звонка по Москве)

Расчет производится в течении 1-2 дней, т. к. загрузка наших инженеров очень большая!

Результаты расчета и советы по построению отопления отправляются в ответ на запрос, на Ваш Email!

Расчет мы производим совершенно бесплатно! В замен просим рассказать о нас Вашим друзьям в социальных сетях!

Спасибо!

Получить профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправить заявку для расчета радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

От вас требуется сообщить параметры вашей квартиры:

  • Кол-во кв/м.
  • Количество этажей в доме
  • Ваш этаж
  • Угловая квартира? (Да/Нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов отопления сегодня является очень важной задачей, как для простого хозяина своего дома или квартиры, так и для профессионального монтажника и сантехника! Расчет секций биметаллического радиатора нашим онлайн калькулятором позволяет без труда определить нужное количество секций для отопления нужного помещения. благодаря качественным входном данным, правильно заполненным дополнительным и основным параметрам, Вы сможете  произвести расчет количества секций биметаллических радиаторов в течении 10-15 секунд!

Биметаллические радиаторы очень популярны из-за своей теплоотдачи и надежности, они также имеют небольшой вес, что делает их монтаж очень удобным и комфортным. Надежность этого вида радиаторов заключается в том, что он состоит из стального каркаса, который в свою очередь имеет алюминиевую шкуру, что придает отличную теплоотдачу.

Биметаллические радиаторы отопления расчет которых станет приятным занятием с нашим онлайн калькулятором!

подбор количества и мощности, видео и фото

Как рассчитать радиатор по площади помещения – жилого или производственного? В этой статье мы познакомим читателя с несколькими алгоритмами различной сложности и приведем для удобства расчетов некоторые справочные данные. Итак, в путь.

Наша задача – научиться рассчитывать оптимальные размеры отопительного прибора.

Этапы расчетов

Собственно, их всего два.

  1. Вначале оценивается потребность помещения в тепловой мощности.
  2. Затем в зависимости от удельного значения теплового потока (на секцию, на отопительный прибор и т.д.) рассчитывается количество соответствующих элементов контура.

Уточним: в сети можно встретить большое количество таблиц и калькуляторов, непосредственно выводящих количество секций из площади.
Однако точность таких расчетов обычно невелика, поскольку они полностью игнорируют дополнительные факторы, увеличивающие или уменьшающие теплопотери.

Расчет мощности

Схема 1

Простейшая схема присутствует в советских СНиП полувековой давности: мощность радиатора отопления на помещение подбирается из расчета 100 ватт/1м2.

Подбор биметаллических радиаторов по площади помещения можно выполнить, руководствуясь этой таблицей.

Алгоритм понятен, предельно прост и… неточен.

Почему?

  • Реальные теплопотери сильно различаются для крайних и средних этажей, для угловых квартир и помещений в центре здания.
  • Они зависят и от общей площади окон и дверей, а также от структуры остекления. Понятно, что деревянные рамы со стеклами в две нитки обеспечат куда большие теплопотери, чем тройной стеклопакет.
  • В разных климатических зонах потери тепла тоже будут различаться. В -50 С квартире явно потребуется больше тепла, чем в +5.
  • Наконец, подбор радиатора по площади помещения заставляет пренебречь высотой потолков; между тем расход тепла при потолках высотой 2,5 и 4,5 метра будет сильно различаться.

Высокий потолок создает ощущение простора, но заметно увеличивает затраты на отопление.

Схема 2

Оценка тепловой мощности и расчет количества секций радиатора по объему помещения обеспечивает заметно большую точность.

Вот инструкция по подсчету мощности:

  1. Базовое количество тепла оценивается как 40 ватт/м3.
  2. Для угловых комнат оно увеличивается в 1,2 раза, для крайних этажей – в 1,3, для частных домов – в 1,5.
  3. Окно добавляет к потребности комнаты в тепле 100 ватт, дверь на улицу – 200.
  4. Вводится региональный коэффициент. Он берется равным:
РегионКоэффициент
Чукотка, Якутия2
Иркутская область, Хабаровский край1,6
Подмосковье, Ленинградская область1,2
Волгоград1
Краснодарский край0,8

Давайте в качестве примера своими руками найдем потребность в тепле угловой комнаты размером 4х5х3 метра с одним окном, расположенной в городе Анапа.

  1. Объем комнаты равен 4*5*3=60 м3.
  2. Базовая потребность в тепле оценивается в 60*40=2400 вт.
  3. Поскольку комната угловая, используем коэффициент 1,2: 2400*1,2=2880 ватт.
  4. Окно усугубляет ситуацию: 2880+100=2980.
  5. Мягкий климат Анапы вносит свои коррективы: 2980*0,8=2384 ватта.

На фото – зима в окрестностях Анапы. Ее теплый климат не предполагает больших расходов на отопление.

Схема 3

Обе предыдущие схемы плохи тем, что игнорируют разницу между разными строениями в плане утепления стен. Между тем в современном энергоэффективном доме с наружным утеплением и в кирпичном цеху с остеклением в одну нитку теплопотери будут, мягко говоря, разными.

Радиаторы для производственных помещений и домов с нестандартным утеплением можно рассчитать по формуле Q=V*Dt*k/860, в которой:

  • Q – мощность отопительного контура в киловаттах.
  • V – отапливаемый объем.
  • Dt – расчетная дельта температур с улицей.

Обратите внимание: температура в помещении берется из санитарных норм или технологических требований; уличная же оценивается по средней температуре за наиболее холодные 5 дней зимы.

  • k – коэффициент утепления. Откуда брать его значения?
kОписание помещения
0,6-0,9Наружное утепление, тройные стеклопакеты
1-1,9Кладка толщиной от 50 см, двойные стеклопакеты
2-2,9Кладка в кирпич, одинарное остекление в деревянных рамах
3-3,9Неутепленное помещение

Давайте и в этом случае сопроводим алгоритм расчета примером – вычислим тепловую мощность, которой должны обладать радиаторы отопления производственного помещения 400 кв м при высоте 5 метров, толщине кирпичных стен 25 см и одинарном остеклении. Такая картина довольно характерна для промзон.

Условимся, что температура наиболее холодной пятидневки равна -25 градусам по шкале Цельсия.

Для промышленных помещений характерны большие теплопотери.

  1. Для производственных цехов нижней границей допустимой температуры считаются +15 С. Таким образом, Dt = 15 – (-25) = 40.
  2. Коэффициент утепления возьмем равным 2,5.
  3. Объем помещения равен 400*5=2000 м3.
  4. Формула приобретет вид Q=2000*40*2,5/860=232 КВт (с округлением).

Расчет отопительных приборов

В жилых помещениях для отопления массово применяются чугунные, алюминиевые и биметаллические батареи, стальные трубчатые, панельные и пластинчатые радиаторы, а также конвекторы.

Как определить тепловую мощность каждого прибора?

Для панелей, конвекторов, неразборных трубчатых батарей и пластин можно ориентироваться только на предоставленные производителем характеристики. Они всегда присутствуют в сопроводительной документации или на сайте изготовителя.

Для секционных батарей при стандартном (500 мм) вертикальном размере можно ориентироваться на такие значение теплового потока:

  • Чугунная секция – 140-160 ватт;
  • Алюминиевая – 180-200;

Алюминиевые батареи лидируют по удельной теплоотдаче.

  • Биметаллическая – 170-190.

Важный момент: номинальная мощность указывается для 70-градусной разницы между радиатором и воздухом в комнате.
Если разница будет вдвое меньше, во столько же раз уменьшится и удельная теплоотдача.

Так, при потребности в тепловой мощности в 2,3 КВт алюминиевый радиатор (200 Вт/секция) должен иметь 2300/200=12 (с округлением) секций.

Особый случай

Типичные радиаторы отопления для производственных помещений – это стальные цельносварные регистры. Невысокая цена материала вкупе с высокой прочностью делает их куда привлекательнее прочих решений.

Их мощность можно рассчитать по следующему алгоритму:

  • Для одинарной горизонтальной трубы она равна Q=3,14хD*L*11,63*Dt, где D – диаметр трубы в метрах, L – ее длина в метрах, Dt – дельта температур между помещением и теплоносителем.
  • В многосекционном горизонтальном регистре для расчета секций начиная со второй используется коэффициент 0,9.

Так, десятиметровый односекционный регистр диаметром 250 мм при обогреве перегретым паром (200С) и при температуре в цеху в 15С отдаст 3,14*0,25*10*11,63*(200-15)=16889 ватт тепла.

Промышленное отопление. В качестве отопительных приборов используются цельносварные регистры.

Заключение

Как видите, применяемые схемы расчетов сравнительно просты и вполне понятны даже для человека, далекого от конструирования отопительных систем. Дополнительную тематическую информацию можно, как обычно, найти в видео в этой статье. Успехов!

Расчет количества секций биметаллических радиаторов

Меняя чугунные батареи на приборы нового образца, очень важно правильно произвести расчет количества секций биметаллических радиаторов отопления. Замена приборов отопления – это достаточно затратно, поэтому изначально следует все правильно организовать.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций. Прибор с большим количеством лишних секций – это лишняя трата денег, так как он не будет прогреваться, соответственно и неэффективно будет работать. А слишком маленький радиатор отопления будет работать на полную мощность и также неэффективно.

Рис. 1 Конструкция секций радиатора

Есть несколько правил, которые нужно учитывать при расчете размера радиатора отопления. Например:

  • Теплоотдача биметаллического прибора отопления намного выше, чем у батареи из чугуна;
  • Со временем работа радиатора стает менее эффективной, так как сердечник биметаллического прибора засоряется продуктами отложения;
  • Лучше пусть тепла будет больше чем недостаточно.

Часто специалисты рекомендуют устанавливать столько же биметаллических секций, сколько было чугунных (рис. 2). Для гарантии можно добавить 1-2 секции. Учитывая, что теплоотдача биметаллических приборов намного выше, отопление помещения будет эффективным.

Рис. 2 Соотношение чугунных и
биметаллических приборов отопления

Способы расчета количества секций

Рассчитать количество секций биметаллического радиатора можно по 2 способам:

  • По площади;
  • По объему.

Расчет по площади

Есть нормы СНиП, которые устанавливают минимальное значение мощности радиатора на 1 м2 площади. Эта цифра зависит также от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (комната). А именно, нужно ширину множить на длину (А).

Далее нужно учитывать показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь комнаты множится на 100 Вт. Полученную цифру следует разделить на мощность одной секции биметаллического радиатора (В). Разные модели радиаторов отопления могут иметь разную мощность, это зависит и от цены.

А именно формула выглядит так: (А*100) / В = количество штук.

Например, площадь комнаты — 16 м2, а мощность одной секции биметаллического радиатора 160 Вт. Расчет: (16*100) / 160=10 штук

Этот расчет секций биметаллических радиаторов будет правильным, только если высота потолков в помещении не превышает 3 м. А также здесь не учитываются теплопотери через окна, степень утепления стен и т.д. Если в комнате больше 1 окна, то следует добавить 2-3 единицы к биметаллическому радиатору отопления.

Рис. 3 Расчет по площади

Расчет, согласно объему помещения

Этот способ расчета заключается в вычислении размера радиатора отопления, с показателем объема помещения. А значит, учет мощности производится на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Чтобы рассчитать объем помещения следует знать ширину, длину и высоту потолка. А именно, площадь помножить на высоту потолка.

Например, площадь становит 16 м2, а высота потолка – 2,7 м:

  • 16*2,7=43 м3 (объем комнаты).

Чтобы рассчитать нужную мощность радиатора отопления нужно 43*41=1771 Вт. Далее высчитывается количество секций. Если мощность одной секции становит 160 Вт, то формула такая:

  • 1771/160=11,06 (штук).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения, или климатических условий региона. Например, если комната угловая, то полученный результат нужно еще умножить на коэффициент 1.3:

  • 11,06*1,3=14.38, следует округлить и получиться 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становит 1,6:

  • 11,06*1,6=17,69, нужно округлить, и получится 18 штук.

Если расчет количества секций делается для частного дома, то конечно нужно учитывать теплопотери крыши, стен, пола. В этом случае коэффициент становится 1,5:

  • 11,06*1,5=16,59, нужно округлить, и получится 17 штук.

Расчеты при проектировке

Более точный расчет совершают квалифицированные специалисты, при проектировке системы отопления. В этом случае в формулу включаются такие параметры:

  • Количество и качество окон, дверей, балконов и т.д.
  • Материал, из которого сделаны стены и перегородки.
  • Местность, где размещен дом, и расчет соответственно сторонам света.
  • Назначение комнаты, например, кухня спальня или кладовка.
  • Способ размещения помещения, например, угловая комната или по середине, учет этажа и т.д.
  • Объем комнат.

Специалисты рассчитывают все показатели согласно предписаниям СНиП по отоплению. Там расписаны все размеры и коэффициенты. В магазинах, которые специализируются на отопительной технике, есть специальные калькуляторы. Продавцы консультанты вводят все параметры и производят точный расчет. И сразу согласно всем полученным параметрам можно подобрать нужную модель. Если секции большего размера, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Рекомендации

Часто для улучшения эстетичного вида устанавливают экраны для радиаторов отопления или вешают на оконные проемы шторы. Это также нужно учитывать и добавить к мощности радиатора 10%.

Выбирая нужный радиатор отопления нужно учитывать мощность установленного котла.

А именно, за основу берется характеристика теплового напора. Тепловой напор зависит от степени нагрева воды в системе отопления и качества отопительного процесса. Как правило, производители указывают в паспорте к биметаллическому радиатору отопления мощность соответственно тепловому напору 600С, исходная температура теплоносителя при этом около 900С.

Статьи по теме:

Как выбрать биметаллический радиатор отопленияБиметаллические радиаторы производства Россия

Как рассчитать количество батарей для отопления. Расчет радиаторов отопления: варианты и приемы.

При модернизации системы отопления, помимо замены труб, меняют и радиаторы. И сегодня они из разных материалов, разных форм и размеров. Не менее важно то, что они имеют разное тепловыделение: количество тепла, которое может передаваться воздуху. И это обязательно учитывается при расчете сечений радиаторов отопления.

В помещении будет тепло, если уходит тепло.Поэтому в расчетах берутся теплопотери помещения (они зависят от климатической зоны, от материала стен, утеплителя, площади окон и т. Д.). Второй параметр — тепловая мощность одной секции. Это количество тепла, которое он может произвести при максимальных параметрах системы (90 ° C на входе и 70 ° C на выходе). Эту характеристику необходимо указать в паспорте, она часто присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещения и системы отопления

Один важный момент: делая расчеты самостоятельно, имейте в виду, что большинство производителей указывают максимальный показатель, который они получили при идеальных условиях.Поэтому производите любое округление в большую сторону. В случае низкотемпературного нагрева (температура на входе ниже 85 ° C) они ищут тепловую мощность по соответствующим параметрам или пересчитывают (описано ниже).

Расчет площади

Это простейшая методика, позволяющая приблизительно оценить количество секций, необходимых для обогрева помещения. На основании множества расчетов выведены нормы средней мощности обогрева одного квадрата площади. Для учета климатических особенностей региона в СНиП прописаны две нормы:

  • для регионов средней полосы России от 60 Вт до 100 Вт;
  • для участков выше 60 ° мощность нагрева на квадратный метр составляет 150-200 Вт.

Почему в норме дан такой большой разброс? Чтобы можно было учесть материалы стен и степень утепления. Для бетонных домов берутся максимальные значения; для домов из кирпича можно использовать средние значения. Для утепленных домов — минимум. Еще одна важная деталь: эти нормы рассчитаны на среднюю высоту потолка — не выше 2,7 метра.


Зная площадь помещения, умножьте его норму расхода тепла, наиболее подходящую для ваших условий.Получите полную потерю тепла в помещении. В технических характеристиках выбранной модели радиатора найдите тепловую мощность одной секции. Разделите общие тепловые потери на мощность, получите их количество. Это несложно, но для наглядности приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловая комната 16 м 2, в среднем переулке, в кирпичном доме. Установите батареи тепловой мощностью 140 Вт.

Для кирпичного дома потери тепла принимаем за середину диапазона.Так как комната угловая, лучше брать большее значение. Пусть будет 95 ватт. Тогда получается, что на обогрев помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь рассмотрим количество: 1520 Вт / 140 Вт = 10,86 шт. Круглая, получается 11 шт. Нужно будет установить так много секций радиатора.

Расчет батарей отопления на площадь прост, но далек от идеала: не учитывается полностью высота потолков. Для нестандартных высот используется другой прием: по объему.

Подсчет аккумуляторов по объему

В СНиП есть нормы на обогрев одного кубометра помещения. Даны для разных типов построек:

  • на 1 м 3 кирпича требуется 34 Вт тепла;
  • для панели — 41 Вт

Данный расчет секций радиатора аналогичен предыдущему, только теперь нам нужна не площадь, а другие по объему и нормам. Умножаем объем на норму, полученный показатель делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).


Формула для расчета количества секций по объему

Пример расчета объема

Например, рассчитываем, сколько секций нужно в комнате площадью 16 м 2 и высотой потолка 3 метра. Здание кирпичное. Берем радиаторы такой же мощности: 140 Вт:

  • Найдите объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных домов 34 Вт).48 м 3 * 34 Вт = 1632 Вт.
  • Определяем, сколько секций нужно. 1632 Вт / 140 Вт = 11,66 шт. Круглый, получаем 12 шт.

Теперь вы знаете два способа рассчитать количество радиаторов на комнату.

Отвод тепла в одной секции

Сегодня ассортимент радиаторов большой. При внешнем сходстве большинства тепловые характеристики могут существенно различаться. Они зависят от материала, из которого они изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Следовательно, точно сказать, сколько кВт приходится на 1 секцию алюминиевого (чугунного биметаллического) радиатора, можно сказать только по каждой модели. Эти данные указывает производитель. Ведь разница в размерах существенная: одни из них высокие и узкие, а другие низкие и глубокие. Силовые секции одинаковой высоты от одного производителя, но разных моделей могут отличаться на 15-25 Вт (см. Таблицу ниже STYLE 500 и STYLE PLUS 500). Еще более заметные отличия могут быть у разных производителей.


Тем не менее, для предварительной оценки того, сколько секций батарей нужно для обогрева помещения, были выведены средние значения тепловой мощности для каждого типа радиаторов. Их можно использовать для приблизительных расчетов (приведены данные для аккумуляторов с межосевым расстоянием 50 см):

  • Биметалл — одна секция излучает 185 Вт (0,185 кВт).
  • Алюминий — 190 Вт (0,19 кВт).
  • Чугун — 120 Вт (0,120 кВт).

Точнее, сколько кВт в одной секции биметаллического, алюминиевого или чугунного радиатора можно у вас, когда вы выбираете модель и определяете размеры.В чугунных батареях может быть большая разница. Они бывают с тонкими или толстыми стенками, из-за чего их тепловая мощность значительно меняется. Выше средние значения для батареек знакомой формы (гармошки) и близких к ней. Радиаторы в стиле ретро имеют значительно меньшую тепловую мощность.


Это технические характеристики чугунных радиаторов турецкой компании Demir Dokum. Разница более чем существенная. Она может быть еще больше

На основании этих значений и средних норм в СНиП получено среднее количество секций радиатора на 1 м 2:

  • биметаллические секции плавок 1.8 м 2;
  • алюминий — 1,9-2,0 м 2;
  • чугун — 1,4-1,5 м 2;
  • биметаллический 16 м 2 / 1,8 м 2 = 8,88 шт., Округлый — 9 шт.
  • алюминий 16 м 2/2 м 2 = 8 шт.
  • чугун 16 м 2 / 1,4 м 2 = 11,4 шт, округлый — 12 шт.

Эти расчеты являются приблизительными. По ним можно приблизительно оценить стоимость покупки отопительных приборов. Вы можете точно рассчитать количество радиаторов на комнату, выбрав модель, а затем пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции аккумулятора указана для идеальных условий. Аккумулятор будет выделять столько тепла, если его охлаждающая жидкость имеет температуру + 90 ° C на входе, + 70 ° C на выходе и + 20 ° C в помещении. То есть температурный напор системы (она же «дельта-система») будет 70 ° C. Что делать, если в вашей системе на входе температура выше + 70 ° C? или вам нужна комнатная температура + 23 ° C? Пересчитайте заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас + 70 ° C, на выходе 60 ° C, а в комнате вам нужна температура + 23 ° C. Находим дельту вашей системы: это среднее арифметическое значений температур. на входе и выходе за вычетом температуры в помещении.


Для нашего случая получается: (70 ° C + 60 ° C) / 2 — 23 ° C = 42 ° C. Дельта для таких условий составляет 42 ° C.Далее находим это значение в таблице преобразования (находится ниже) и заявленная мощность умножается на этот коэффициент. Мы узнаем мощность, которую этот раздел может выдать для ваших условий.


Находим в столбцах, окрашенных в синий цвет, линию с дельтой 42 ° C. Это соответствует коэффициенту 0,51. Теперь рассчитаем тепловую мощность 1 секции радиатора для нашего корпуса. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получим: 185 Вт * 0.51 = 94,35 Вт. Почти вдвое меньше. Именно эту мощность нужно подменить при выполнении расчета сечений радиаторов. Только с учетом индивидуальных параметров в комнате будет тепло.

Существует несколько методов расчета количества радиаторов, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество радиаторов, необходимое для их компенсации.

Существуют разные методы расчета.Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применяются коэффициенты, позволяющие учесть существующие «нестандартные» условия каждой конкретной комнаты (угловая комната, выход на балкон, окно через стену и т. Д.). Есть более сложный расчет по формулам. Но по сути это одни и те же коэффициенты, только собранные в одну формулу.

Есть еще один способ. Он определяет фактическую потерю. Реальные тепловые потери определяет специальный прибор — тепловизор.И исходя из этих данных, сколько радиаторов нужно для их компенсации. Что еще лучше с этим методом, так это то, что на изображении тепловизора вы можете четко видеть, где тепло уходит наиболее активно. Это может быть дефект в работе или стройматериалах, трещина и т. Д. Так что заодно можно поправить положение.

Расчет радиаторов отопления по площади

Самый простой способ. Рассчитайте количество тепла, необходимое для обогрева, исходя из площади помещения, в котором будут установлены радиаторы.Вы знаете площадь каждой комнаты, а потребность в тепле можно определить по СНиПа:

.
  • на среднеклиматическую полосу для обогрева 1м2 жилого помещения требуется 60-100Вт;
  • для областей с температурой выше 60 ° C требуется 150-200 Вт.

Исходя из этих стандартов, вы можете рассчитать, сколько тепла потребуется вашей комнате. Если квартира / дом находится в средней климатической зоне, для обогрева площади 16м 2 потребуется 1600Вт тепла (16 * 100 = 1600).Так как нормы средние, а погода не балует постоянством, считаем, что 100Вт требуется. Хотя, если вы живете на юге средней климатической зоны и у вас мягкие зимы, рассмотрите вариант 60 Вт.


Запас мощности в отоплении нужен, но не очень большой: с увеличением количества необходимой мощности увеличивается количество радиаторов. И чем больше радиаторов, тем больше охлаждающей жидкости в системе. Если для подключенных к центральному отоплению это не критично, то для тех, кто имеет или планирует индивидуальное отопление, большой объем системы означает большие (дополнительные) затраты на подогрев теплоносителя и большую инерционность системы ( установленная температура поддерживается менее точно).И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можно узнать, сколько секций нужно. Каждый из отопительных приборов может выделять определенное количество тепла, которое указано в паспорте. Возьмите найденную потребность в тепле и разделите на мощность радиатора. В результате получается необходимое количество секций для компенсации потерь.

Рассчитываем количество радиаторов для одной комнаты. Мы определили, что требуется 1600 Вт. Пусть мощность одной секции 170Вт.Получается 1600/170 = 9411 штук. Вы можете округлить в большую или меньшую сторону по своему усмотрению. Меньший можно закруглить, например, на кухне — дополнительных источников тепла достаточно, а больший лучше в комнате с балконом, большим окном или в угловой комнате.

Система простая, но недостатки очевидны: высота потолков может быть разной, не учитывается материал стен, окон, утеплитель и целый ряд факторов.Так что расчет количества секций радиаторов отопления по СНиП приблизительный. Для точного результата нужно внести коррективы.

Как рассчитать секции радиатора по объему помещения

В данном расчете учитывается не только площадь, но и высота потолков, ведь нужно нагреть весь воздух в помещении. Так что такой подход оправдан. И в этом случае техника аналогична. Определяем объем помещения, а потом по нормам узнаем, сколько тепла нужно для его обогрева:

Рассчитываем все для одной комнаты площадью 16м 2 и сравниваем результаты.Пусть высота потолка 2,7м. Объем: 16 * 2,7 = 43,2м 3.

  • В панельном доме. Тепло, необходимое для обогрева, составляет 43,2м 3 * 41В = 1771,2Вт. Если взять все те же секции мощностью 170Вт, то получим: 1771Вт / 170Вт = 10,418шт (11шт).
  • В кирпичном доме. Тепло необходимо 43,2м 3 * 34Вт = 1468,8Вт. Считаем радиаторы: 1468,8Вт / 170Вт = 8,64шт (9шт).

Как видите, разница довольно большая: 11шт и 9шт. Причем при расчете площади получено среднее значение (если округлить в одну сторону) — 10 шт.

Корректировка результатов

Чтобы получить более точный расчет, нужно учесть как можно больше факторов, уменьшающих или увеличивающих теплопотери. Это из чего сделаны стены и насколько хорошо они утеплены, насколько велики окна и какое на них остекление, сколько стен в комнате выходят на улицу и т. Д. Для этого есть коэффициенты, по которым нужно умножить найденные значения теплопотерь помещения.


Окно

На окна приходится от 15% до 35% теплопотерь.Конкретный показатель зависит от размера окна и от того, насколько хорошо оно утеплено. Следовательно, есть два соответствующих коэффициента:

  • отношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • Обычный двухкамерный стеклопакет — 1,0
    • стеклопакеты обыкновенные — 1.27.

Стены и кровля

Для учета потерь важны материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот шансы на эти факторы.

Степень изоляции:

  • Кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • Недостаточно (отсутствует) — 1,27
  • хорошо — 0,8

Наружные стены:

  • интерьер без потерь, коэффициент 1.0
  • один — 1,1
  • два — 1,2
  • три — 1,3

На количество теплопотерь влияет обогревается или нет, помещение располагается сверху. Если жилое отапливаемое помещение находится сверху (второй этаж дома, другая квартира и т. Д.), Понижающий коэффициент составляет 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак не влияет на температуру в и (коэффициент 1,0).


Если расчет производился по площади, а высота потолков нестандартная (принимают высоту 2.7 м в качестве стандарта), затем используйте пропорциональное увеличение / уменьшение с помощью коэффициента. Считается легким. Для этого разделите реальную высоту потолка в комнате на стандартную 2,7 м. Получите желаемое соотношение.

Рассчитаем для примера: пусть высота потолка 3,0 м. Получаем: 3,0м / 2,7м = 1,1. Это означает, что количество секций радиатора, которое рассчитывается по площади для этого помещения, нужно умножить на 1,1.

Все эти нормы и коэффициенты определены для квартир.Чтобы учесть теплопотери дома через крышу и цоколь / фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома равен 1,5.

Климатические факторы

Вы можете вносить изменения в зависимости от средней температуры зимой:

  • -10 о С и выше — 0,7
  • -15 о С — 0,9
  • -20 ° С — 1,1
  • -25 ° С — 1,3
  • -30 ° С — 1,5

Внеся все необходимые настройки, вы получите более точное количество радиаторов, необходимое для обогрева помещения с учетом параметров помещения.Но это далеко не все критерии, влияющие на мощность теплового излучения. Есть и технические тонкости, о которых мы поговорим ниже.

Расчет разных типов радиаторов

Если вы собираетесь устанавливать секционные радиаторы стандартного размера (с осевым расстоянием 50 см по высоте) и уже выбрали материал, модель и желаемый размер, то с расчетом их количества сложностей возникнуть не должно. У большинства авторитетных компаний, поставляющих хорошее отопительное оборудование, есть технические данные на все модификации на сайте, среди которых есть тепловая мощность.Если указывается не мощность, а расход теплоносителя, то преобразовать в мощность несложно: расход теплоносителя 1 л / мин примерно равен мощности 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется высотой между центрами отверстий для подачи / отвода охлаждающей жидкости

Чтобы облегчить жизнь клиентам, многие сайты устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к занесению данных о вашем помещении в соответствующие поля.И на выходе у вас готовый результат: количество секций этой модели в штуках.


Но если просто подумать о возможных вариантах, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов отопления от расчета из алюминия, стали или чугуна ничем не отличается. Только тепловая мощность одной секции может быть разной.

  • алюминий — 190 Вт
  • биметаллический — 185Вт
  • чугун — 145Вт.

Если вам просто интересно, какой материал выбрать, вы можете использовать эти данные. Для наглядности представляем простейший расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества биметаллических нагревательных приборов стандартного размера (межосевое расстояние 50 см) предполагается, что одна секция может обогреть 1 штуку.8м 2 площади. Тогда для комнаты 16м 2 нужно: 16м 2 / 1,8м 2 = 8,88шт. Округляем в большую сторону — нам нужно 9 разделов.

Аналогично считаем для чугунных или стальных бараков. Нужны только нормы:

  • Радиатор биметаллический — 1,8 м 2
  • алюминий — 1,9-2,0 м 2
  • чугун — 1,4-1,5 м 2.

Это данные для секций с межосевым расстоянием 50 см. Сегодня в продаже есть модели разной высоты: от 60 см до 20 см и даже ниже. Модели 20см и ниже называются бордюрами.Естественно, их мощность отличается от указанной нормативной, и если вы планируете использовать «нестандартную», вам придется внести коррективы. Либо ищите паспортные данные, либо рассчитывайте сами. Мы исходим из того, что теплоотдача теплового устройства напрямую зависит от его площади. С уменьшением высоты уменьшается площадь устройства, а значит, пропорционально уменьшается мощность. То есть нужно найти соотношение высот выбранного радиатора со стандартным, а затем использовать этот коэффициент для корректировки результата.


Для наглядности рассчитаем алюминиевые радиаторы по площади. Помещение то же: 16м2. Считаем количество секций стандартным размером: 16м 2 / 2м 2 = 8шт. Но мы хотим использовать небольшие секции высотой 40 см. Находим соотношение радиаторов выбранного размера к стандартным: 50см / 40см = 1,25. А теперь регулируем количество: 8шт * 1,25 = 10шт.

Корректировка в зависимости от режима системы отопления

Производители в паспортных данных указывают максимальную мощность радиаторов: в высокотемпературном режиме использования — температура теплоносителя в подаче 90 ° С, в обратке — 70 ° С (обозначается 90/70). корпус в комнате должен быть 20 ° С.Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средней мощности 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что расчет нужно откорректировать.

Для учета режима работы системы необходимо определить температурный напор системы. Температурный напор — это разница между температурой воздуха и обогревателей. В этом случае температура отопительных приборов считается средним арифметическим между значениями подачи и возврата.


Для наглядности рассчитаем чугунные радиаторы отопления на два режима: высокотемпературный и низкотемпературный, стандартные размеры секций (50см). Помещение то же: 16м2. Одна чугунная секция в высокотемпературном режиме 90/70/20 нагревает 1,5м2. Следовательно нам нужно 16м 2 / 1,5м 2 = 10,6 шт. Округление — 11 шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь находим температурный напор для каждой из систем:

  • высокотемпературный 90/70 / 20- (90 + 70) / 2-20 = 60 о С;
  • низкая температура 55/45/20 — (55 + 45) / 2-20 = 30 о С.

То есть при использовании низкотемпературного режима работы потребуется вдвое больше секций для обогрева помещения. Для нашего примера для комнаты площадью 16 м 2 требуется 22 секции чугунных радиаторов. Получается большая батарея. Это, кстати, одна из причин, по которой данный вид отопительных приборов не рекомендуется использовать в сетях с низкими температурами.

С помощью этого расчета вы можете учесть желаемую температуру воздуха. Если вы хотите, чтобы в комнате было не 20 ° C, а, например, 25 ° C, просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент.Сделаем расчет для тех же чугунных радиаторов: параметры будут 90/70/25. Считаем температурный напор для этого случая (90 + 70) / 2-25 = 55 ° С. Теперь находим соотношение 60 ° С / 55 ° С = 1,1. Для обеспечения температуры 25 ° С нужно 11шт * 1,1 = 12,1шт.

Зависимость мощности радиатора от подключения и расположения

Помимо всех параметров, описанных выше, теплоотдача радиатора различается в зависимости от типа подключения.Оптимальным считается диагональное соединение с потоком сверху, при этом потери тепловой мощности отсутствуют. Наибольшие потери наблюдаются при боковом подключении — 22%. Все остальные средние по эффективности. Примерно процентные потери показаны на рисунке.


Фактическая мощность радиатора также уменьшается при наличии препятствий. Например, если сверху свисает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери составляют 3-5%.При установке сетчатого экрана, не доходящего до пола, потери примерно такие же, как и при нависании подоконника: 7-8%. Но если экран полностью закрывает весь нагревательный прибор, его теплоотдача снижается на 20-25%.



Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышесказанное справедливо для случая, когда охлаждающая жидкость с одинаковой температурой поступает на ввод каждого из радиаторов.Считается намного сложнее: там при каждом последующем нагревателе вода течет все более и более холодной. А если вы хотите рассчитать количество радиаторов для однотрубной системы, вам нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а затем, пропорционально падению тепловой мощности, добавить секции для увеличения теплопередачи батареи в целом.


Проиллюстрируем на примере.На схеме изображена однотрубная система отопления с шестью радиаторами. Количество аккумуляторов определялось для двухтрубной разводки. Теперь вам нужно внести коррективы. Для первого обогревателя все осталось по-прежнему. Второй — с охлаждающей жидкостью с более низкой температурой. Определяем% падения мощности и увеличиваем количество секций на соответствующее значение. На картинке получается так: 15кВт-3кВт = 12кВт. Находим процент: перепад температуры 20%. Соответственно, для компенсации увеличиваем количество радиаторов: если бы нужно было 8 штук, было бы на 20% больше — 9 или 10 штук.Здесь пригодится знание комнаты: если это спальня или детская, округлить вверх, если гостиная или другая подобная комната, округлить вниз. Учитывайте расположение относительно сторон света: на севере круглая к большему, на юге — к меньшему.


Этот способ явно не идеален: ведь получается, что последняя батарея в ветке просто должна быть огромной: судя по схеме на ее ввод подается теплоноситель с удельной теплоемкостью, равной его мощности, а на практике убрать все 100% нереально.Поэтому при определении мощности котла для однотрубных систем обычно берут определенный запас, ставят запорную арматуру и подключают радиаторы через байпас так, чтобы можно было регулировать теплопередачу, и тем самым компенсировать падение температуры теплоносителя. охлаждающая жидкость. Все это подразумевает одно: количество и / или размеры радиаторов в однотрубной системе необходимо увеличивать, а по мере удаления от начала ответвления ставить все больше и больше секций.

Сводка

Примерный расчет количества секций радиаторов прост и быстр.Но уточнение, зависящее от всех особенностей помещения, размеров, типа подключения и расположения, требует внимания и времени. Но определиться с количеством отопительных приборов для создания комфортной атмосферы зимой можно точно.

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. При использовании недостаточного количества секций помещение не будет прогреваться в зимние холода, а покупка и эксплуатация слишком больших радиаторов повлечет за собой неоправданно высокие затраты на отопление.Поэтому при замене старой системы отопления или установке новой нужно знать, как рассчитать радиаторы отопления. Для стандартных помещений можно использовать простейшие расчеты, но иногда возникает необходимость учитывать различные нюансы, чтобы получить максимально точный результат.

Расчет по площади

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простой расчет, который подходит для помещений с низкими потолками (2.40-2,60 м). Согласно строительным нормам, для отопления потребуется 100 ватт тепловой мощности на квадратный метр площади.

Рассчитываем количество тепла, которое потребуется для всего помещения. Для этого площадь умножаем на 100 Вт, т.е. на комнату 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м X 100 Вт) или 2 кВт.


Правильный расчет радиаторов отопления необходим для обеспечения достаточного количества тепла в доме

Этот результат необходимо разделить на теплоотдачу одной секции, указанную производителем.Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет:

2000 Вт / 170 Вт = 11,76, т.е. 12, так как результат нужно округлить до ближайшего целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже средних, например, для кухни, можно округлить в меньшую сторону.

Обязательно учитывайте возможные потери тепла в зависимости от конкретной ситуации. Конечно, комната с балконом или расположенная в углу здания быстрее теряет тепло.В этом случае следует увеличить значение расчетной тепловой мощности для помещения на 20%. Примерно на 15-20% следует увеличить расчеты, если вы планируете прятать радиаторы за экраном или монтировать их в нише.

Расчеты в зависимости от объема помещения

Более точные данные можно получить, рассчитав сечения радиаторов отопления с учетом высоты потолка, т.е.по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае.Сначала рассчитывается общая потребность в тепле, затем рассчитывается количество секций радиатора.


Если радиатор закрыт экраном, необходимо увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП, для обогрева каждого кубометра жилой площади в панельном доме требуется 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение.Для квартир с современными стеклопакетами и внешней изоляцией тепла потребуется меньше, всего 34 Вт на кубометр.

Например, рассчитываем необходимое количество тепла для комнаты площадью 20 кв.м. с высотой потолков 3 метра. Объем помещения составит 60 кубометров (20 кв.м. X 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб. М X 41 Вт).

А как посчитать количество радиаторов? Для этого необходимо разделить данные, полученные по теплоотдаче одного участка, указанного производителем.Если взять, как в предыдущем примере, 170 Вт, то для комнаты вам потребуется: 2460 Вт / 170 Вт = 14,47, т.е. 15 секций радиатора.

Производители стремятся указывать чрезмерные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать, если нужен очень точный расчет?

К сожалению, не каждую квартиру можно считать стандартной. Тем более это касается частных жилых домов. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для этого вам нужно будет учесть множество различных факторов.


При расчете количества секций обогрева необходимо учитывать высоту потолка, количество и размер окон, наличие утеплителя стен и т. Д.

Особенность этого метода в том, что при расчете необходимого количества тепла используется ряд факторов, учитывающих характеристики конкретного помещения, которые могут повлиять на его способность накапливать или отдавать тепловую энергию. Формула для расчетов следующая:

ТТ = 100Вт / кв.м. * P * K1 * K2 * K3 * K4 * K5 * K6 * K7 где

CT — количество тепла, необходимое для конкретного помещения;
P — площадь номера, кв.м .;
К1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным стеклопакетом — 1,27;
  • для стеклопакетов — 1,0;
  • для окон с тройным остеклением — 0,85.

К2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции — 1,27;
  • хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
  • высокая степень теплоизоляции — 0.85.

К3 — соотношение площади окон и пола в комнате:

  • 50% — 1,2;
  • 40% — 1,1;
  • 30% — 1,0;
  • 20% — 0,9;
  • 10% — 0,8.

К4 — коэффициент, позволяющий учитывать среднюю температуру воздуха в самую холодную неделю года:

  • на -35 градусов — 1,5;
  • для -25 градусов — 1,3;
  • для -20 градусов — 1,1;
  • для -15 градусов — 0.9;
  • для -10 градусов — 0,7.

К5 — регулирует потребность в тепле с учетом количества внешних стен:

  • одностенная — 1,1;
  • две стены — 1,2;
  • трехстенный — 1,3;
  • четыре стены — 1.4.

К6 — с учетом типа помещения, расположенного выше:

  • холодный чердак — 1,0;
  • отапливаемый чердак — 0,9;
  • отапливаемая жилая — 0,8

К7 — коэффициент, учитывающий высоту потолков:

  • на 2.5 м — 1,0;
  • на 3,0 м — 1,05;
  • на 3,5 м — 1,1;
  • на 4,0 м — 1,15;
  • на 4,5 м — 1,2.

Такой расчет количества радиаторов отопления включает практически все нюансы и основан на достаточно точном определении потребности помещения в тепле.

Осталось результат разделить на величину теплоотдачи одной секции радиатора и округлить результат до целого числа.

Некоторые производители предлагают более простой способ получить ответ.На их сайтах вы можете найти удобный калькулятор, специально предназначенный для этих расчетов. Для использования программы нужно ввести необходимые значения в соответствующие поля, после чего отобразится точный результат. Или вы можете использовать специальное программное обеспечение.

Одним из важнейших вопросов создания комфортных условий проживания в доме или квартире является надежная, правильно рассчитанная и смонтированная, сбалансированная система отопления. Именно поэтому создание такой системы — важнейшая задача при организации строительства собственного дома или при капитальном ремонте в многоквартирном доме.

Несмотря на современное разнообразие систем отопления различных типов, проверенная схема по-прежнему остается лидером по популярности: контуры труб с циркулирующим по ним теплоносителем и теплообменников — радиаторов, установленных в помещениях. Казалось бы, все просто, батареи стоят под окнами и обеспечивают необходимый обогрев … Однако необходимо знать, что теплоотдача от радиаторов отопления должна соответствовать как площади помещения, так и площади. ряд других конкретных критериев.Теплотехнические расчеты по требованиям СНиП — достаточно сложная процедура, выполняемая специалистами. Тем не менее, осуществить это можно самостоятельно, естественно, с приемлемым упрощением. В данной публикации будет рассказано, как самостоятельно рассчитать батареи отопления на площадь отапливаемого помещения с учетом различных нюансов.

Но, для начала, нужно хотя бы вкратце ознакомиться с существующими радиаторами отопления — от их параметров во многом будут зависеть результаты расчетов.

Кратко о существующих типах радиаторов

Современный ассортимент радиаторов в продаже включает в себя следующие типы:

  • Радиаторы стальные панельной или трубчатой ​​конструкции.
  • Аккумуляторы чугунные.
  • Радиаторы алюминиевые нескольких модификаций.
  • Биметаллические радиаторы.
Радиаторы стальные

Этот тип радиатора не получил особой популярности, несмотря на то, что некоторым моделям придают очень элегантный дизайн.Проблема в том, что недостатки таких теплопередающих устройств значительно превышают их достоинства — невысокая цена¸ относительно небольшая масса и простота монтажа.


Тонкие стальные стенки таких радиаторов недостаточно теплоемки — быстро нагреваются, но так же быстро остывают. Проблемы могут возникнуть с гидроударами — сварные стыки листов иногда протекают. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, а срок службы таких аккумуляторов невелик — обычно производители дают им довольно короткую гарантию на продолжительность эксплуатации.

Стальные радиаторы в подавляющем большинстве случаев представляют собой цельную конструкцию, и они не позволяют изменять теплоотдачу за счет изменения количества секций. У них есть паспортная тепловая мощность, которую сразу нужно подбирать исходя из площади и особенностей помещения, в котором они планируются к установке. Исключение — у некоторых трубчатых радиаторов есть возможность изменять количество секций, но обычно это делается на заказ, при изготовлении, а не дома.

Радиаторы чугунные

Представители этого типа аккумуляторов наверняка знакомы каждому с раннего детства — именно такие гармошки раньше устанавливались буквально повсюду.


Не исключено, что такие аккумуляторы МС-140-500 не отличались особым изяществом, но прослужили не одному поколению жителей. Каждая секция такого радиатора обеспечивала теплоотдачу 160 Вт. Радиатор сборный, и количество секций в принципе ничем не ограничивалось.


В настоящее время в продаже много современных чугунных радиаторов. Они уже отличаются более элегантным внешним видом, гладкими гладкими внешними поверхностями, облегчающими уборку.Также доступны эксклюзивные варианты, с интересным рельефным рисунком литья чугуна.

При этом такие модели полностью сохраняют основные достоинства чугунных аккумуляторов:

  • Высокая теплоемкость чугуна и массивность аккумуляторов способствуют длительной сохранности и высокой теплоотдаче.
  • Аккумуляторы чугунные, при правильной сборке и качественной герметизации стыков не боятся ударов воды, перепадов температур.
  • Толстые чугунные стенки мало подвержены коррозии и абразивному износу.Может использоваться практически любой теплоноситель, поэтому такие батареи одинаково хороши как для автономных систем, так и для систем центрального отопления.

Если не учитывать внешние данные старых чугунных аккумуляторов, то одним из недостатков является хрупкость металла (недопустимы акцентированные удары), относительная сложность монтажа, связанная скорее с массивностью. К тому же ни в коем случае никакие стеновые перегородки не смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность.Они относительно недороги, имеют современный, довольно элегантный внешний вид и отлично отводят тепло.


Качественные алюминиевые батареи способны выдерживать давление от 15 и более атмосфер, высокую температуру охлаждающей жидкости около 100 градусов. При этом тепловая отдача от одной секции в некоторых моделях иногда достигает 200 Вт. Но при этом они имеют небольшой вес (вес секции — обычно до 2 кг) и не требуют большого объема охлаждающей жидкости (емкость — не более 500 мл).

Алюминиевые радиаторы продаются как многоярусные батареи, с возможностью изменения количества секций, так и монолитные изделия, рассчитанные на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы алюминия очень чувствительны к кислородной коррозии, в этом случае существует высокий риск газообразования. Это предъявляет особые требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразъемной конструкции, секции которых изготавливаются по технологии экструзии, при определенных неблагоприятных условиях могут протекать на стыках.При этом провести ремонт просто невозможно, и менять придется всю батарею целиком.

Из всех алюминиевых батарей высочайшего качества изготавливаются с использованием анодного окисления металла. Эти изделия практически не боятся кислородной коррозии.

Внешне все алюминиевые радиаторы примерно одинаковы, поэтому нужно внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Такие радиаторы по надежности оспаривают первенство с чугуном, а по тепловому КПД — с алюминием.Причина тому — их особый дизайн.


Каждая из секций состоит из двух стальных горизонтальных коллекторов, верхнего и нижнего (поз. 1), соединенных одним и тем же стальным вертикальным каналом (поз. 2). Подключение к одиночному аккумулятору осуществляется качественными резьбовыми соединениями (поз. 3). Высокая теплоотдача обеспечивается внешней алюминиевой оболочкой.

Стальные внутренние трубы изготавливаются из металла, не подверженного коррозии, или имеют защитное полимерное покрытие.Что ж, алюминиевый теплообменник ни в коем случае не контактирует с охлаждающей жидкостью, и коррозия для него совершенно не проблема.

Таким образом, достигается сочетание высокой прочности и износостойкости с отличными тепловыми характеристиками.

Такие батареи не боятся даже очень больших скачков давления, высоких температур. По сути, они универсальны, подходят для любой системы отопления, но при этом демонстрируют наилучшие эксплуатационные характеристики в условиях высокого давления центральной системы — для контуров с естественной циркуляцией малопригодны.

Пожалуй, единственный их недостаток — высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия помещена таблица, в которой приведены сравнительные характеристики радиаторов отопления. Легенда в нем:

  • ТС — трубчатая стальная;
  • Чг — чугун;
  • Al — алюминий обыкновенный;
  • AA — алюминий анодированный;
  • BM — биметаллический.
Th TS Al AA BM
Максимальное давление (атмосферы)
рабочий 6-9 6–12 10-20 15-40 35
опрессовка 12-15 9 15-30 25-75 57
разрушение 20-25 18-25 30-50 100 75
Предел pH (pH) 6,5-9 6,5-9 7-8 6,5-9 6,5-9
Подверженность коррозии:
кислород нет да нет нет да
паразитные токи нет да да нет да
электролитический пар нет слабый да нет слабый
Мощность сечения при h = 500 мм; Дт = 70 °, Ш160 85 175-200 216,3 до 200
Гарантия, лет 10 1 3-10 30 3-10
Видео: рекомендации по выбору радиаторов отопления

Как рассчитать необходимое количество секций радиатора

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечивать обогрев до комфортной температуры и компенсировать неизбежные теплопотери вне зависимости от погоды на улице.

Базовым значением для расчетов всегда является площадь или объем комнаты. Сами по себе профессиональные расчеты очень сложны и учитывают очень большое количество критериев. Но для бытовых нужд можно использовать упрощенные методы.

Самые простые способы расчета

Принято считать, что 100 Вт на квадратный метр площади достаточно для создания нормальных условий в стандартной гостиной. Таким образом, следует всего лишь посчитать площадь комнаты и умножить ее на 100.

Q = S × 100

Q — необходимый теплоотвод от радиаторов отопления.

S — площадь отапливаемого помещения.

Если вы планируете установить неразборный радиатор, то это значение станет ориентиром для выбора необходимой модели. В случае установки аккумуляторов, допускающих изменение количества секций, необходимо произвести еще один расчет:

N = Q / Qus

N — расчетное количество секций.

Qus — удельная тепловая мощность одной секции. Это значение обязательно указывается в техническом паспорте товара.

Как видите, эти расчеты предельно просты и не требуют специальных знаний математики — достаточно рулетки, чтобы обмерить комнату, и листка бумаги для расчетов. Кроме того, можно воспользоваться таблицей ниже — уже есть расчетные значения для помещений разной площади и удельной мощности нагревательных секций.

Таблица секций

Однако необходимо помнить, что эти значения относятся к стандартной высоте потолка (2,7 м) многоэтажного дома. Если высота помещения разная, то количество аккумуляторных секций лучше рассчитывать исходя из объема помещения. Для этого используется средний показатель — 41 Вт при номинальной мощности на 1 м³ объема в панельном доме или 34 Вт в кирпичном доме.

Q = S × h × 40 (34)

, где h — высота потолка над уровнем пола.

Дальнейший расчет — не отличается от приведенного выше.

Детальный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Описанная выше упрощенная процедура расчета может преподнести сюрприз владельцам дома или квартиры. Установленные радиаторы не создадут необходимый комфортный микроклимат в жилых помещениях. И причина тому — целый список нюансов, которые метод просто не учитывает.Между тем такие нюансы могут быть очень важны.

Итак, за основу снова берется площадь помещения и все те же 100 Вт на м². Но сама формула уже выглядит немного иначе:

Q = S × 100 × A × B × C × D × E × F × G × H × я × Дж

Буквы от И до J Коэффициенты условно обозначаются с учетом особенностей помещения и установки в нем радиаторов.Рассмотрим их по порядку:

А — количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть чем больше в помещении внешних стен, тем выше общие теплопотери. Эта зависимость учитывает коэффициент А :

  • Одна наружная стенка — А = 1,0
  • Две внешние стены — А = 1,2
  • Три наружные стены — А = 1.3
  • Все четыре стены внешние — А = 1,4

По — ориентация комнаты по сторонам света.

Максимальные теплопотери всегда наблюдаются в помещениях, не попадающих под прямые солнечные лучи. Это, конечно же, северная сторона дома, и сюда же можно включить и восточную — лучи Солнца приходят сюда только по утрам, когда солнце «еще не на полную мощность».


Южная и западная стороны дома всегда намного сильнее нагреваются солнцем.

Отсюда — значения коэффициента В :

  • Помещение выходит на север или восток — Б = 1,1
  • Южный или западный номер — В = 1, то есть может не учитываться.

C — коэффициент, учитывающий степень утепления стен.

Понятно, что потери тепла из отапливаемого помещения будут зависеть от качества теплоизоляции наружных стен. Значение коэффициента СО примите равным:

  • Средний уровень — стены кладут в два кирпича, либо предусмотрено утепление их поверхности другим материалом — С = 1.0
  • Наружные стены не утеплены — С = 1,27
  • Высокий уровень теплоизоляции по теплотехническим расчетам — С = 0,85.

D — особенности климатических условий региона.

Естественно, что «под одну гребенку» уравнять все основные показатели необходимой тепловой мощности невозможно — они также зависят от уровня зимних отрицательных температур, характерных для той или иной местности.При этом учитывается коэффициент D. На его выбор берутся средние температуры самой холодной декады января — обычно это значение легко уточнить в местной гидрометеорологической службе.

  • — 35 ° С и ниже — D = 1,5
  • -25 ÷ — 35 ° С — Д = 1,3
  • до — 20 ° С — Д = 1,1
  • не ниже — 15 ° С — Д = 0,9
  • не ниже — 10 ° С — D = 0.7

E — коэффициент высоты потолка помещения.

Как уже упоминалось, 100 Вт / м² — это среднее значение для стандартной высоты потолка. Если он другой, следует ввести поправочный коэффициент. E :

  • До 2,7 м — E = 10
  • 2,8 — 3, 0 м — E = 105
  • 3,1 — 3, 5 мес. E = 1, 1
  • 3,6 — 4, 0 м — Е = 1.15
  • Более 4,1 м — E = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше.

Устройство системы отопления в помещениях с холодным полом — занятие бессмысленное, и хозяева всегда принимают меры в этом вопросе. Но зачастую тип помещения, расположенного наверху, от них зачастую не зависит. А между тем, если сверху будет жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

  • холодный чердак или неотапливаемое помещение — Ф = 1.0
  • утепленная мансарда (в т.ч.- и утепленная крыша) — Ф = 0,9
  • отапливаемое помещение — Ф = 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции неодинаково подвержены тепловым потерям. При этом учитывается коэффициент G:

  • обыкновенные деревянные рамы с двойным остеклением — G = 1,27
  • Окна
  • комплектуются однокамерным стеклопакетом (2 стекла) — G = 1.0
  • однокамерный стеклопакет с аргоновым заполнением или стеклопакет (3 стекла) — G = 0,85

H — коэффициент площади остекления помещения.

Суммарная величина теплопотерь зависит также от общей площади окон, установленных в помещении. Эта величина рассчитывается исходя из отношения площади окон к площади комнаты. В зависимости от результата находим коэффициент N :

  • Коэффициент меньше 0.1- H = 0, 8
  • 0,11 ÷ 0,2 — H = 0, 9
  • 0,21 ÷ 0,3 — H = 1 0
  • 0,31 ÷ 0,4 — H = 1 1
  • 0,41 ÷ 0,5 — H = 1,2

I– коэффициент с учетом схемы подключения радиатора.

Теплопередача зависит от того, как радиаторы подключены к подающему и обратному трубопроводу. Это также следует учитывать при планировании монтажа и определении необходимого количества секций:


  • а — подключение диагональное, подача сверху, обратка снизу — I = 1,0
  • б — одностороннее соединение, подача сверху, обратка снизу — I = 1.03
  • c — подключение двухходовое, а подающая и обратная снизу — I = 1,13
  • г — диагональное подключение, подача снизу, обратка сверху — I = 1,25
  • d — одностороннее соединение, подача снизу, обратка сверху — I = 1,28
  • э — одностороннее нижнее соединение возврата и подачи — I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит от того, насколько открыты установленные батареи для свободного теплообмена с воздухом в помещении. Существующие или искусственно созданные преграды могут значительно снизить теплопередачу радиатора. При этом учитывается коэффициент Дж:


а — радиатор расположен открыто на стене или не прикрыт подоконником — Дж = 0,9

б — радиатор сверху прикрыт подоконником или полкой — Дж = 1.0

c — радиатор сверху прикрыт горизонтальным выступом пристенной ниши — Дж = 1,07

д — радиатор сверху прикрыт подоконником, а с лицевых сторон — детали, покрытые декоративным кожухом — Дж = 1,12

d — радиатор полностью прикрыт декоративным кожухом — J = 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот наконец и все.Теперь вы можете подставить в формулу необходимые значения и соответствующие коэффициенты, и на выходе будет получена необходимая тепловая мощность для надежного обогрева помещения с учетом всех нюансов.

После этого остается либо выбрать неразборный радиатор с желаемой теплоотдачей, либо рассчитанное значение разделить на удельную теплоемкость одной секции аккумулятора выбранной модели.

Наверняка многим такой расчет кажется излишне громоздким, что легко запутаться.Для облегчения расчетов предлагаем воспользоваться специальным калькулятором — в нем уже есть все необходимые значения. Пользователю нужно только ввести запрошенные начальные значения или выбрать нужные элементы из списков. Кнопка «рассчитать» сразу приведет к точному результату с округлением в большую сторону.

Помещения со стандартной высотой потолков

Расчет количества секций радиаторов отопления для типового дома производится исходя из площади комнат.Площадь комнаты в типовой постройке рассчитывается путем умножения длины комнаты на ее ширину. Чтобы обогреть 1 квадратный метр, требуется 100 Вт мощности нагревателя, а для расчета общей мощности нужно полученную площадь умножить на 100 Вт. Полученное значение означает общую мощность нагревателя. В документации на радиатор обычно указывается тепловая мощность одной секции. Чтобы определить количество секций, вам нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с обычной высотой потолков. Мощность одной секции радиатора 160 Вт. Необходимо найти количество разделов.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Находим суммарную мощность ТЭНов 14 · 100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8.75. Округлите до большего значения и получите 9 секций.


Для помещений, расположенных в конце здания, расчетное количество радиаторов необходимо увеличить на 20%.

Помещения с высотой потолка более 3 метров

Расчет количества секций отопительных приборов для помещений с высотой потолка более трех метров проводится от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубометра помещения требуется 40 Вт тепловой мощности отопительного прибора, а его общая мощность рассчитывается умножением объема помещения на 40 Вт.Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 метра. Мощность одной секции радиатора 160 Вт. Необходимо найти количество секций радиаторов.

Также можно воспользоваться таблицей:


Как и в предыдущем случае, для угловой комнаты эту цифру нужно умножить на 1.2. Также необходимо увеличить количество секций, если в помещении имеется один из следующих факторов:

  • Находится в панельном или плохо изолированном доме;
  • Расположен на первом или последнем этаже;
  • Имеет более одного окна;
  • Находится рядом с неотапливаемыми комнатами.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 для каждого из коэффициентов.

Пример расчета:

Угловая комната шириной 3.5 метров и длиной 4 метра, при высоте потолков 3,5 м. Находится в панельном доме на первом этаже, имеет два окна. Мощность одной секции радиатора 160 Вт. Необходимо найти количество секций радиаторов.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Объем помещения находим, умножив площадь на высоту потолков: 14 · 3,5 = 49 м 3.
  3. Находим полную мощность радиатора отопления: 49 · 40 = 1960 Вт.
  4. Находим количество разделов: 1960/160 = 12,25. Округляем и получаем 13 секций.
  5. Умножьте полученную сумму на коэффициенты:

Угловая комната — коэффициент 1,2;

Панельный дом — коэффициент 1,1;

Два окна — коэффициент 1,1;

Цокольный этаж — коэффициент 1,1.

Таким образом, получаем: 13 · 1,2 · 1,1 · 1,1 · 1,1 = 20,76 сечения. Округляем до большего целого числа — 21 секция радиаторов отопления.

При расчетах следует учитывать, что разные типы радиаторов отопления имеют разную теплоемкость. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют.


Для максимальной теплоотдачи от радиаторов необходимо установить их в соответствии с рекомендациями производителя, соблюдая все расстояния, указанные в паспорте. Это способствует лучшему распределению конвективных потоков и снижает теплопотери.

Радиатор какого размера мне нужен? | Измерения и БТЕ

Размещено: 15 июля 2020 г., среда

Поделиться: Facebook, Twitter

Решая, какого размера вам нужен радиатор, вам нужно учесть несколько вещей, чтобы достичь идеального уровня тепла в вашей комнате, например:

  • Требуемые БТЕ
  • Объем доступной вам площади
  • Сколько радиаторов нужно для равномерного нагрева
  • Чугун или сталь лучше всего подходит для вашей комнаты

Но выбор радиатора идеального размера не должен быть сложным! Чтобы помочь вам, мы составили руководство со всей необходимой информацией…

Радиатор какого размера мне нужен?

Лучший способ выяснить, какого размера радиатор вам нужен, — это использовать калькулятор BTU, чтобы узнать, сколько тепла требуется вашей комнате. После того, как вы сделали этот расчет, вы можете выбрать размер радиатора, который соответствует вашим требованиям.

Взгляните на наш калькулятор BTU здесь , чтобы начать работу — затем вернитесь, чтобы узнать больше!

Что такое британская тепловая единица и как ее использовать для определения размера радиатора?

BTU расшифровывается как «британская тепловая единица» и является единицей измерения количества энергии, необходимого для повышения температуры в вашей комнате.

При расчете БТЕ, необходимого для вашего радиатора, необходимо учитывать ряд факторов.

Как правило, мы стремимся к тому, чтобы в одних комнатах было теплее, чем в других — обычно мы хотим, чтобы в гостиных, ванных и столовых было больше тепла, а на кухнях, прихожих и спальнях обычно немного прохладнее.

Направление, обращенное к вашей комнате, также может иметь значение: комнаты, выходящие на север, имеют тенденцию быть более прохладными и, следовательно, требуют большего количества тепла.Французские окна также увеличивают потребность в БТЕ, в то время как двойное остекление и изоляция сокращают количество тепла, которое вам нужно от радиатора.

Определение необходимых вам значений BTU может оказаться трудным, поэтому калькуляторы BTU так полезны при определении размеров радиатора. Вы должны знать кубический метр вашей комнаты, прежде чем вносить необходимые корректировки в зависимости от вашей конкретной комнаты.

Почему БТЕ имеет значение при выборе радиатора размера?

При выборе радиатора правильное значение БТЕ имеет важное значение для обеспечения комфортного и эффективного обогрева помещения.Если вы этого не сделаете, вы вполне можете обнаружить, что постоянно изо всех сил пытаетесь нагреть свою комнату или обнаруживаете, что в ней становится слишком душно.

Это также может помочь вам, если у вас несколько радиаторов в одной комнате. Если вы знаете, сколько БТЕ вам нужно, вы можете просто разделить его на количество радиаторов, которые вам нужно определить, какого размера должен быть каждый из них.

Может ли радиатор быть слишком большим для комнаты?

Итак, почему бы вам просто не купить самый большой радиатор, который уместится в вашем помещении, и выключить его, когда он станет слишком горячим?

Что ж, вы могли бы, но вы можете обнаружить, что это не так рентабельно, как покупка радиатора правильного размера в первую очередь.Радиатор большего размера обычно дороже, поэтому лучше платить только за то, что вам действительно нужно.

Следует ли увеличить размер радиатора?

Рекомендуется выбирать размер радиатора, который находится в пределах 10% от требуемого значения в БТЕ. Однако, если стоит выбор между покупкой радиатора, который немного мала, и радиатора, который немного больше, лучше выбрать слишком большой и купить слишком большой. В конце концов, нагреть холодную комнату намного сложнее, чем наоборот.

Как измерить радиатор — что еще нужно знать?

Вы уже использовали наш калькулятор БТЕ? Теперь вам нужно знать, как правильно измерить, чтобы ваш новый радиатор соответствовал доступному пространству.

Откуда вы измеряете радиатор?

Чтобы правильно измерить ширину радиатора, убедитесь, что вы измеряете расстояние между двумя клапанами с обоих концов, а не между самой панелью. Это гарантирует, что вам не придется регулировать трубопровод.Вы также должны выбрать такую ​​же глубину, чтобы упростить установку.

Подробнее о как заменить радиатор можно здесь .

Если вам нужно изменить размер радиатора на больший или меньший, не волнуйтесь — это все еще возможно! Часто, если радиатор очень старый или если в доме позже была добавлена ​​изоляция, может оказаться предпочтительным радиатор другого размера.

Для этого обычно требуется обратиться к водопроводчику, который приедет и отрегулирует трубопроводы в соответствии с новыми размерами и размерами.Если вы добавляете в свой дом радиаторы значительно большего размера или добавляете совершенно новые радиаторы в систему отопления, сначала убедитесь, что ваш котел достаточно мощный, чтобы вместить их.

Двухпанельные или однопанельные радиаторы?

Если у вас однопанельный радиатор и вам нужно больше тепла без изменения размера радиатора, вы можете подумать о переходе на двухпанельный радиатор

Двухпанельный радиатор будет производить более высокую тепловую мощность, чем однопанельный, так как он имеет большую площадь поверхности.Они также могут помочь вашей комнате быстрее нагреться, что делает их предпочтительными для больших комнат.

Если вы ищете традиционные или чугунные радиаторы, у них нет панелей, а вместо них «колонны». Поищите радиатор с 3 или 4 колонками, если вы хотите сохранить тот же размер, но вам нужно больше БТЕ.

На фото: Викторианский 3-х колонный чугунный радиатор

Сколько радиаторов вам нужно?

Мы уже упоминали, что вам следует попробовать и купить радиатор подходящего размера для габаритов вашей комнаты, только увеличенного размера, если альтернатива ниже ваших требований в БТЕ.

Но что, если у вас очень большая комната — что лучше измерять для одного большого радиатора или для двух меньших размеров?

Если у вас очень длинная комната, даже радиатора большого размера может быть недостаточно, чтобы нагреть прямо до противоположной стороны. В этом случае, возможно, лучше разделить необходимое количество БТЕ между двумя радиаторами меньшего размера, чтобы создать более равномерный уровень тепла.

Не можете найти место на стене, чтобы установить радиатор подходящего размера? Рассмотрим вертикальный радиатор!

На фото: Enderby 2 колонны, 6 секций стальной радиатор — 1910 мм

Отдают ли чугунные радиаторы больше тепла?

Чугунные радиаторы часто требуют немного больше места, чем современные стальные радиаторы.Это потому, что они обычно тяжелее, а это означает, что их нужно прикреплять к полу, а не к стене. Однако некоторые из наших линеек чугунных радиаторов можно монтировать на стене. Пожалуйста, свяжитесь с нами для получения дополнительных деталей.

Однако, хотя для них может потребоваться больше места, чугунные радиаторы могут обеспечивать более эффективное тепло, чем стальные радиаторы того же размера. Хотя чугун не нагревается так быстро, как сталь, он сохраняет тепло гораздо дольше. В результате тепло может продолжать циркулировать в вашей комнате даже после выключения центрального отопления.Это делает их идеальными для больших помещений, для нагрева которых требуется больше времени.

Еще одним преимуществом выбора чугунных радиаторов является то, что они часто бывают секциями. Это означает, что вы можете выбрать радиатор точного размера, который соответствует вашим требованиям к БТЕ и пространству.

Вы ищете новый радиатор для обогрева помещения? Взгляните на наш превосходный ассортимент красивых чугунных и стальных радиаторов на сайте Trads!

Интернет-магазин

Не стесняйтесь:

, свяжитесь с нами , если вам нужна помощь в выборе радиатора <Вернуться в блог

Определение размеров парового котла | U.С. Котельная Компания

Рон Бек, Котельная компания США

В прошлом месяце мы обсуждали определение размеров водогрейного котла с расчетом теплопотерь. В отличие от водогрейного котла, размер парового котла определяется путем определения квадратного фута излучения, подключенного к паровой системе. Как только это будет определено, вы можете точно выбрать котел, который достаточно большой, чтобы нагревать подключенную нагрузку (излучение). Достаточно пара только для заполнения системы; больше может привести к короткому циклу.Обычно вы не добавляете никакой емкости для системного трубопровода, но если в безусловном пространстве есть горизонтальный основной трубопровод, вы можете позвонить нам для получения предложений.

Для покрытия потерь в трубопроводах и того, что мы называем коэффициентом поглощения, котел производит примерно на 33% больше пара, чем указано в брошюрах всех производителей. Площадь пара в брошюре указана только для подключенной нагрузки. Не устанавливайте бойлер большего размера, чем требует система.

Чтобы рассчитать квадратный фут излучения, сначала определите, является ли излучатель колонным или трубчатым.Затем измерьте высоту радиатора от пола до верха радиатора, посчитайте количество колонн или трубок и подсчитайте количество секций, составляющих длину. Используя эту высоту и количество трубок или столбцов, вы воспользуетесь таблицей радиаторов (ниже или в программе «Помощник по отоплению»), чтобы определить квадратный фут пара на секцию каждого радиатора. Затем умножьте это число на количество секций, чтобы получить общий объем радиатора.

Радиатор на фото колонного типа.Предположим, что это 22 дюйма в высоту. Глядя на диаграмму, мы вводим строку для радиатора высотой 22 дюйма и столбец для радиатора с тремя колонками. Число на пересечении строки и столбца — три, что является множителем для определения квадратного фута пара, необходимого для одной секции. Умножьте это число на количество секций, составляющих длину. Этот радиатор будет площадью 9 квадратных футов пара. Когда все радиаторы будут рассчитаны, сложите объем всего излучения вместе, и это будет общий квадратный фут пара, необходимый для обогрева дома.Затем сравните это с буклетом цветов для парового котла и выберите котел, который соответствует требуемой нагрузке.

Важное примечание относительно размеров котла — все подводящие трубопроводы в подвале должны быть изолированы толщиной не менее 1 дюйма. Лучшим выбором будет изоляция трубы 1-1 / 2 дюйма или 2 дюйма. Неизолированный паропровод приравнивается к радиатору и должен быть рассчитан и добавлен к вышеприведенному расчету. При эксплуатации парового котла без изоляции на главных паропроводах в подвале вам понадобится бойлер большего размера, что повлечет за собой более высокие эксплуатационные расходы.Но это также может вызвать проблемы в эксплуатации, например, затопление котлов или гидравлический удар, о которых мы поговорим в будущем.

Тепловая мощность чугунного радиатора отопления 1 сек. Изготовлен из алюминия. Простой способ рассчитать

1.
2.
3.
4.
5.
6.
7.

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе радиаторы, но изделия из чугуна все еще остаются. пользуется спросом у потребителей.Их выпускают как российские, так и зарубежные производители. Представленные на фото чугунные радиаторы отопления — один из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое тепловыделение и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача являются основными характеристиками любого устройства, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают этот параметр на одну секцию батареи, а необходимое количество рассчитывается исходя из размеров помещения и требуемой.

Кроме того, учитываются другие факторы, такие как, например, объем помещения, наличие окон и дверей, степень утепления, характеристики климатических условий и т. Д. Зависит от материала их изготовления. . Следует отметить, что чугун в этом вопросе проигрывает алюминию и стали. Теплопроводность этого материала в 2 раза ниже, чем у алюминия. Но этот недостаток компенсирует низкую инертность чугуна, который набирает тепло и надолго его отдает.

В закрытых системах отопления с принудительной циркуляцией КПД алюминиевых батарей будет намного выше, но при наличии интенсивного потока теплоносителя. Для открытых конструкций у чугуна больше преимуществ в естественной циркуляции.

Примерная мощность одной секции чугунного радиатора составляет 160 Вт, в то время как для алюминиевых и биметаллических устройств этот же параметр находится в пределах 200 Вт. Поэтому при равных условиях эксплуатации чугунная батарея должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методы выполнения технических расчетов для радиаторов. Точные алгоритмы позволяют производить расчеты с учетом многих факторов, включая размер и расположение комнаты в здании. Также можно использовать упрощенную формулу, которая позволит с достаточной точностью узнать нужное значение. Итак, количество секций можно рассчитать, умножив площадь помещения на 100 и разделив результат на мощность чугунной секции радиатора в вате.


Одновременно специалисты рекомендуют:
  • в том случае, если сумма является дробным числом, округлите его в большую сторону. Запас тепла лучше, чем его отсутствие;
  • при наличии в комнате не одного, а нескольких окон устанавливают две батареи, разделив между ними необходимое количество секций. В результате увеличивается не только срок службы радиаторов, но и их ремонтопригодность. Аккумуляторы станут хорошей преградой для холодного воздуха, идущего из окон;
  • если высота потолка в помещении более 3 метров и есть две внешние стены, чтобы компенсировать теплопотери, желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

Размеры и масса чугунных радиаторов отопления

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:
  • высота — 59 сантиметров;
  • ширина секции — 9,3 сантиметра;
  • глубина секции — 14 сантиметров;
  • вместимость секции — 1,4 литра;
  • Вес
  • — 7 килограмм;
  • мощность секции 160 Вт.


Со стороны собственников недвижимости можно услышать жалобы на то, что перенести и установить радиаторы, состоящие из 10 секций, вес которых достигает 70 килограмм, достаточно сложно, но я рад, что такая работа в квартире или дом делается один раз, поэтому необходимо правильно рассчитать.

Так как количество теплоносителя в такой батарее всего 14 литров, то при поступлении тепловой энергии от автономной системы отопления котла, то за лишние киловатты электроэнергии или кубометры газа придется платить.

Срок службы чугунных радиаторов

По таким показателям, как продолжительность эксплуатации, чувствительность к температуре и качеству теплоносителя, чугунные радиаторы опережают другие типы батарей. Что вполне объяснимо: чугун отличается стойкостью к абразивному износу и тем, что он не вступает в какие-либо химические реакции с материалами, из которых изготовлены трубы и элементы отопительных котлов.
Размеры каналов, проходящих через чугунные батареи, достаточны для минимального засорения устройств. В результате они не требуют очистки. По оценкам специалистов, современные чугунные радиаторы могут прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке этого продукта — плохой переносимости ударов воды.

Работа и испытание под давлением

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть индикаторы давления.Обычно рабочее давление теплоносителя составляет 6-9 атмосфер. Любые типы аккумуляторов с таким параметром давления справятся без проблем. Номинальное давление для изделий из чугуна составляет ровно 9 атмосфер.

Помимо рабочего давления, используется понятие «напорное» давление, отражающее его максимально допустимое значение, возникающее при первоначальном запуске системы отопления. Для чугунной модели МС-140 это 15 атмосфер.


По регламенту в процессе пуска системы отопления необходимо проверить возможность плавного пуска центробежных насосов, которые должны работать в автоматическом режиме, но на самом деле все далеко не так должно быть.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция по проведению данного вида работ предусматривает, что первоначальный запуск следует производить при закрытой задвижке. Допускается плавное открывание только после выравнивания давления в линии подачи теплоносителя.

Но коммунальные работники не всегда следуют инструкциям. В результате при нарушении регламента происходит гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенных по пути теплоносителя, не способна выдержать такую ​​нагрузку.В результате срок службы устройства значительно сокращается.

Качество охлаждающей жидкости для чугунных радиаторов

Как отмечалось ранее, для чугунных радиаторов качество теплоносителя не имеет значения. Эти устройства не заботятся о pH или других характеристиках. При этом присутствующие в городских системах отопления посторонние примеси, такие как камни и другой мусор, беспрепятственно проходят через довольно широкие каналы аккумуляторов и разносятся дальше. Часто они оказываются в узких отверстиях стальных вставок в биметаллических радиаторах от соседей.Естественно, со временем мощность чугунной секции радиатора снижается.
Если в частном доме используется автономная система теплоснабжения, неважно, какой теплоноситель будет использоваться — вода, тосол или тосол. Перед тем как использовать воду в качестве теплоносителя, собственнику недвижимости необходимо ее подготовить, иначе быстро выйдет из строя отопительный котел, гидроагрегат или теплообменник (читайте: «»). Также может упасть мощность нагревательного блока.

Корпус радиатора

Чугунные радиаторы продаются неокрашенными, поэтому после покупки изделие покрывается термостойким составом.К тому же их стоит удлинить, так как отечественная сборка не отличается по качеству.

Однозначно ответить невозможно, какие радиаторы лучше — алюминиевые, чугунные или биметаллические. Все зависит от личных предпочтений.

Напоследок видео про установку чугунных радиаторов отопления:

Основными элементами штатной системы отопления являются радиаторы, которые обеспечивают равномерный обогрев помещения, поэтому их установка должна производиться с соблюдением всех требований.Сегодня потребители имеют доступ к разнообразному выбору моделей, различия которых заключаются как в форме, так и в материалах изготовления. Чугунные радиаторы со временем не изжили себя, и до сих пор продолжают занимать устойчивые позиции в квартирах и домах пользователей.

Этот материал, как и прежде, остается одним из самых надежных и долговечных. Учитывая то, что современные чугунные модели изменили свой внешний вид, став более современными и элегантными, их продолжают покупать.По этой причине стоит продумать, как следует рассчитывать их теплоотдачу, чтобы в помещениях поддерживалась постоянная комфортная температура.

Расчет мощности

От чего зависит

  1. Площадь помещения — для того, чтобы радиатор эффективно обогревал заданный объем, он должен иметь определенную теплоотдачу, которая напрямую зависит от количества входящих в него секций . Мощность рассчитывается стандартно: 1 кВт — на 10 м² помещения, соответственно — на 1 м² требуется 100 Вт.


  1. Факторы — однако не все так просто, и приведенный выше расчет является приблизительным, следует учитывать различные нюансы, влияющие на теплопотери:

Совет: теплопередачу радиатора следует рассчитывать с учетом всех негативных факторов, которые подразумевают проникновение холодного воздуха в помещение.

  1. Чтобы узнать тепловыделение одного обогревателя, следует узнать мощность секции чугунного радиатора МС 140 и сложить их количество.Этот показатель является стандартным для большинства производителей и равен 150 Вт, но в зависимости от формы и качества устройства он может незначительно отличаться.

Теплоноситель

Еще один показатель, который необходимо учитывать, — это температура циркулирующей жидкости.

Следовательно, в стандартной емкости секции учитываются два температурных показателя:

  • внутренний режим;
  • Температура внутри системы отопления в зависимости от степени нагрева теплоносителя.

Тепловая мощность определяется по разнице этих показателей. И если при температуре охлаждающей жидкости 70 ° С разница составила 50, то можно сказать, что мощность 1 секции чугунного радиатора MC 140 составляет ровно 150 Вт.

В первую очередь это связано с тем, что что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении всегда будет поддерживаться на уровне 20 ° С. Кроме того, обогрев происходит с учетом свойств чугуна, которые не отличаются высокой скорости теплопередачи.

Простой способ расчета

Если с расчетами все сложно, можно прибегнуть к более легкому способу и воспользоваться многолетним опытом тех, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² необходим 10-секционный радиатор.

Однако следует учесть, что в комнате должно быть одно окно. Для каждой последующей секции необходимо будет добавлять дополнительные секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количества камер в стеклопакете и других факторов.Но, как правило, добавляется еще 1 или 2 секции, в результате увеличивается цена оборудования.

Совет: когда площадь помещения превышает 20 м², радиаторов отопления должно быть несколько.
Причем устанавливать их нужно в разных местах, так как даже увеличив определенное количество секций ситуация не улучшится.


Основные качества чугунных радиаторов

Выбор осуществляется двумя способами:

  • конвекционный;
  • лучистая энергия.

Они способны создавать тепловую завесу, поэтому их рекомендуется устанавливать под окнами, откуда идет холод.

Однако мощность одной секции чугунного радиатора МС 140 не является главным показателем надежности устройства. Например, алюминиевые и биметаллические радиаторы лучше рассеивают тепло, но имеют гораздо меньший срок службы.

Возможно, это стало причиной того, что чугунные модели по-прежнему востребованы. Согласитесь, ни в одном старом здании вы не найдете алюминиевых батарей, но столько же чугунных, установленных в прошлые века.

Многие сходятся во мнении, что требуемый для них большой объем теплоносителя очень неэкономичен и приводит к чрезмерному расходу энергии, необходимой для его нагрева. Но это просто заблуждение, чем больше теплоносителя содержится в приборе, тем больше он отдает тепла.


Кроме того, если по каким-либо причинам прекращается подача теплоносителя, чугунный аккумулятор будет долго сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды. что он содержит.Единственный недостаток устройств — их высокая инертность, что способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Заключение

За время своей долгой эксплуатации чугунные модели радиаторов показали себя только с хорошей стороны. Сегодня востребованы не только стандартные модели таких устройств, но и современные.

Единственный недостаток — большая масса, поэтому их можно установить своими руками только на капитальную стену или на пол. Видео в этой статье позволит вам найти дополнительную информацию по вышеуказанной теме.

Еще одна статья в рубрике — «Квартирное потребление». Итак, поскольку отопительный сезон уже начался, многие интересуются мощностью своих аккумуляторов. Ведь от мощности зависит тепло в комнате и в квартире в целом (это нужно знать при расчете радиаторов отопления на уровне проектирования системы отопления). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают разных марок, но их не так много и их можно перечислить с одной стороны.Все остальное — всего лишь их вариации. Сегодня самое основное.


Классический и самый распространенный радиатор установлен во многих квартирах в нашей стране, а также во многих постсоветских странах. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 — 500. Мощность 1 секции этого радиатора составляет 175 Вт тепловой энергии.

Однако существует множество вариаций этого радиатора


Самая энергоэффективная версия радиатора MC 140.Дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также обеспечивают дополнительный обогрев помещения. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20 Вт больше, чем у классического MC 140). Однако у таких радиаторов есть существенный недостаток, нужно следить за частотой этих ребер, если они забьются (например, пылью), то тепловой КПД упадет на 30-40 Вт!


Как следует из названия, этот радиатор имеет такую ​​же ширину 140 мм, но высоту всего 300 мм.Это компактный вид радиатора. Мощность одной секции всего 120 Вт тепловой энергии.

МС 90-500


Менее распространенный радиатор, но дешевле предыдущей модели. Ширина одной секции 90 мм (компактнее), высота те же 500 мм, отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора составляет около 140 Вт тепловой энергии.


Радиатор чугунный шириной 110 мм и высотой между трубками 500 мм.Относительно редко ставится не очень часто. Мощность одной секции, около — 150 Вт


Относительно новая разработка, измененная форма. Радиатор имеет ширину секции 100 мм и высоту (между подводящими трубами 500 мм). Тепловая мощность одной секции — 135 — 140 Вт.


Сегодня уже не редкость современные чугунные радиаторы, выпускаемые как импортными компаниями, так и нашими отечественными. По внешнему виду они чем-то похожи на алюминиевые радиаторы.Мощность 1 секции такого радиатора составляет от 150 до 220 Вт, многое зависит от габаритов радиатора.

И все, думаю я вам привел схему обычных чугунных радиаторов. Конечно, мощность может немного скакать от производителя к производителю, но примерно мощность держится в этих пределах.

Модели и места расположения радиаторов отопления выбираются еще на этапе планировки дома или квартиры. Этот выбор владельцам частных домов приходится делать самостоятельно.К сожалению, для большинства жителей квартир этот вопрос решают застройщики. Обогреть панельную квартиру намного сложнее. Теплоотдача от чугунных радиаторов играет важную роль при выборе таких устройств. Какой тип устройства выбрать: алюминиевый, биметаллический или чугунный?

Неудивительно, что при выборе редко кто руководствуется эффективными показателями устройств и экономическими характеристиками. Выбирать самое доступное с точки зрения цены устройство не очень правильно.Для начала рекомендуется обратить внимание на такой показатель, как теплоотдача радиаторов отопления.

Это будет зависеть от типа и качества материала, из которого изготовлены радиаторы. Основными разновидностями являются: чугун

  • ;
  • биметалл;
  • из алюминия;
  • из стали.

Каждый из материалов имеет свои недостатки и ряд особенностей, поэтому для принятия решения потребуется более подробно рассмотреть основные показатели.

Из стали.

Отлично работают в сочетании с автономным отопительным прибором, который предназначен для обогрева значительной площади. Выбор стальных радиаторов отопления не считается отличным вариантом, так как они не способны выдерживать значительное давление. Чрезвычайно устойчивый к коррозии, легкий и удовлетворительный теплообмен. Имея незначительное проходное сечение, они редко забиваются. Но рабочее давление считается 7,5-8 кг / см 2, а сопротивление возможному гидроудару составляет всего 13 кг / см 2.Теплоотдача секции 150 Вт.

Jpg «alt =» (! LANG: стальной радиатор «>!}

Сталь

Изготовлены из биметалла

Они лишены недостатков, присущих изделиям из алюминия и чугуна. Наличие стального сердечника — характерная особенность, позволившая добиться колоссального сопротивления давлению 16 — 100 кг / см2. Теплопередача биметаллических радиаторов составляет 130 — 200 Вт, что по характеристикам близко к алюминиевым.У них небольшое сечение, поэтому со временем проблем с загрязнением не возникает. К существенным минусам можно отнести непомерно высокую стоимость продукции.

Jpg «alt =» (! LANG: биметаллический радиатор «>!}

Биметаллический

Изготовлен из алюминия

Такие устройства имеют множество преимуществ. Они обладают отличными внешними характеристиками, к тому же не требуют специального обслуживания. достаточно, чтобы избежать опасений гидравлического удара, как в случае с чугунными изделиями… Рабочее давление составляет 12 — 16 кг / см 2, в зависимости от используемой модели. К характеристикам также относится проходное сечение, которое равно или меньше диаметра стояков. Это позволяет охлаждающей жидкости циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадка на поверхности материала. Большинство людей ошибочно полагают, что слишком маленькое поперечное сечение неизбежно приведет к низкой скорости теплопередачи.

Jpg «alt =» (! LANG: Алюминиевый радиатор «srcset =» «data-srcset =» https: // tepliepol.ru / wp-content / uploads / 2017/06 / aluminiy..jpg 360w, https://tepliepol.ru/wp-content/uploads/2017/06/aluminiy-80×60.jpg 80w «>!}

Алюминий

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи от алюминия намного выше, чем, например, от чугуна. Сечение компенсируется зоной оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе от модели. используется и может составлять 137 — 210 Вт. Вопреки вышеперечисленным характеристикам, не рекомендуется использовать данный тип оборудования в квартирах, так как изделия не способны выдерживать резкие перепады температур и скачки давления внутри системы (во время работы все устройства).Материал радиатора — алюминий, он очень быстро выходит из строя и не подлежит восстановлению в дальнейшем, как в случае использования другого материала.

Изготовлен из чугуна

Необходим регулярный и очень тщательный уход. Высокая инертность — чуть ли не главное достоинство чугунных радиаторов отопления. Уровень отвода тепла тоже хороший. Такие изделия не нагреваются быстро, при этом еще долго отдают тепло. Теплоотдача одной секции чугунного радиатора 80 — 160 Вт.Но недостатков здесь очень много, и основными считаются:

  1. Ощутимый вес конструкции.
  2. Практически полное отсутствие способности противостоять гидроударам (9 кг / см 2).
  3. Заметная разница сечения АКБ и стояков. Это приводит к медленной циркуляции теплоносителя и довольно быстрому загрязнению.
.jpg «alt =» (! LANG: Тепловыделение радиаторов отопления в таблице «>!}

Расчет теплопередачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому продукту этого типа.В нем вы можете найти необходимую информацию о теплопроизводительности одной секции продукта. Эти цифры требуют существенной корректировки. Отвод тепла биметаллических радиаторов, таких как алюминиевые, имеет отличную номинальную мощность, в то время как суждение основано на хорошо известном факте, что изделия из меди имеют отличный уровень теплопередачи, как и алюминиевые. У них высокая теплопроводность, при этом теплопередача зависит от многих других факторов.

Jpg «alt =» (! LANG: Расчет коэффициента теплопередачи «>!}

Тепловыделение радиатора отопления умножается на поправочный коэффициент, принятый в зависимости от значения DT

Цифра, указанная в Паспорт верен только в том случае, если разница температур подачи и обработки составляет 70 ° С.

По формуле расчеты производятся следующим образом:

Инструкция может иметь различные обозначения. Часто указывается только разница в 70 ° C и не более.

Методика расчета

В итоге оказывается, что заявленная теплоотдача аккумуляторов и мощности несколько ниже реальной, которая указана в документации. Для правильного выбора оборудования необходимо четко понимать разницу в этих цифрах. Используемые компоненты также будут играть второстепенную роль, будь то медный или биметаллический элемент.Для проверки данных следует использовать коэффициент уменьшения, который применим к исходной номинальной мощности устройства, как указано в документации.

Расчет ведется в следующей последовательности:

  1. Для начала необходимо разработать оптимальный температурный режим в помещении и основной теплоноситель.
  2. Подставьте полученную информацию и вычислите дельту как среднее значение индикатора.
  3. Найдите наиболее приблизительный показатель в прилагаемой таблице.
  4. Полученное значение умножается на значение, указанное в документации.
  5. Произведен расчет необходимого количества отопительных приборов.


Также стоит учесть, что отопительный сезон иногда наступает раньше обычного и прибор должен быть готов к работе. Для биметаллического оборудования расчет будет таким: 200 Вт х 0,48 — 96 Вт. Если площадь помещения 10 м2, то потребуется не менее тысячи ватт тепла или 1000/96 = 10. .4 = 11 батареек или секций (округление всегда идет в большую сторону). В любом случае всегда есть возможность обратиться за помощью к профессионалам, которые помогут произвести необходимые расчеты, и подробно расскажут, как и почему это делается. Удачи в ваших начинаниях!

Калькулятор

БТЕ | Как подобрать размер радиатора

Когда вы хотите выбрать лучший радиатор для комнаты, вы, вероятно, будете учитывать имеющееся у вас пространство на стене и стиль радиатора, который вам нравится.Но прежде чем рассматривать эти два элемента, нам нужно сначала определить, какой уровень выходной мощности BTU и ватт вам нужен для обогрева вашего пространства (кухня / ванная комната / гостиная и т. Д.), Чтобы обеспечить комфортную жилую среду.


Калькулятор БТЕ | Калькулятор тепловых потерь

Прокрутите страницу вниз, чтобы воспользоваться нашим бесплатным калькулятором БТЕ для радиаторов. Этот калькулятор тепловых потерь следует использовать только в качестве руководства. Перед заказом обязательно уточняйте у сантехника или архитектора.

Размеры радиатора

Когда мы говорим о размерах радиаторов, это может означать две вещи: 1.Размеры радиатора или 2. Мощность радиатора, т.е. сколько тепла в ваттах или БТЕ он будет отдавать. Из этого, естественно, не следует, что чем больше радиатор, тем больше мощность. Это зависит от стиля и марки радиатора. Поэтому, чтобы подобрать радиатор для вашего помещения, давайте определимся, какое тепло вам нужно в комнате, чтобы в нем было комфортно. Затем вы можете взглянуть на стили и размеры радиаторов, которые обеспечивают такую ​​потребность в тепле.


Выходы радиатора — какой размер мне нужен?

Давайте определим мощность (ватт или БТЕ), которая вам нужна для вашего пространства.Чтобы получить эту цифру, нам нужно знать размер комнаты и то, для чего она используется, то есть какова будет средняя желаемая температура. Знание конструкции комнаты (стены, окна и т. Д.) Позволяет нам понять, как быстро комната теряет тепло, а затем мы знаем, какой уровень тепла нам нужно ввести в комнату, чтобы поддерживать желаемую температуру.


Ватт / БТЕ радиатора (т.е. тепла), который вам необходим, зависит от 3 основных факторов:
1. Размер (объем) комнаты
2. Температура, до которой вы хотите нагреть комнату e.грамм. 21ºC
3. Сколько тепла теряет комната (потери тепла) через стены, окна и т.д. эта энергия или тепло будет теряться через стены, окна и т. д.

Радиатор рассчитан на тепло, необходимое для вашей комнаты. Это тепло обычно обозначается терминами ватт или BTU (британские тепловые единицы). 1 Ватт = 3,412 БТЕ. Например. Мне нужно 1000 Вт / 3412 БТЕ. Воспользуйтесь Калькулятором БТЕ / Калькулятором потерь тепла внизу этой страницы, чтобы определить выходную мощность, необходимую для каждой комнаты.

Конвертировать ватт в БТЕ

Как я могу скрыть от ватт до БТЕ? Умножить x 3,412
Как преобразовать БТЕ в ватт? Разделить x 3,412

Общие сведения о выходах радиатора при выборе радиатора

Как только вы определите мощность, необходимую для обогрева комнаты, например, 1000 Вт / 3413 БТЕ, тогда вы можете начать искать радиаторы, которые обеспечивают эту тепловую мощность. И последнее, чего следует остерегаться, — это DeltaT, используемый поставщиком при перечислении выходов радиаторов.

Выходная мощность радиатора частично рассчитывается с учетом температуры воды на входе в радиатор. Также учитываются температура воды, возвращающейся в котел, и средняя температура в помещении.


Delta 60 (Δt 60ºC) — это британская рейтинговая система, в то время как более новый европейский рейтинг — Delta 50 (Δt 50ºC). Многие магазины радиаторов до сих пор продают радиаторы, указывая только мощность радиатора Delta 60. Но Delta 60 предполагает, что вода, поступающая в радиатор, имеет температуру около 85 ° C, а современные конденсационные котлы поставляют воду с более низкими температурами.

Итак, если вам нужно 1000 Вт / 3412 БТЕ для обогрева вашей комнаты, вы используете современный бойлер и приобрели радиатор с мощностью 1000 Вт / 3412 БТЕ на Delta 60 — у вас не будет достаточно тепла для вашей комнаты. Тот же радиатор в вашей системе отопления даст вам всего около 790 Вт. См. Формулу ниже для преобразования Delta T60 в Delta T50.


По этой причине все выходы радиаторов, перечисленные в магазине радиаторов, относятся только к Delta T 50. Мы не согласны с перечислением выходов Delta 60, поскольку, хотя они делают радиатор более выгодным по цене, они не дадут нашим клиентам требуемая или ожидаемая тепловая мощность.При сравнении радиаторов от разных поставщиков убедитесь, что вы используете одно и то же значение Delta T, используя простой преобразователь, представленный ниже.


Преобразование Delta T50 в Delta T60
  • Чтобы преобразовать выходную мощность Delta 50 радиатора в Delta 60, умножьте тепловую мощность Delta 50 на 1,264
  • Чтобы преобразовать мощность Delta 60 радиатора в Delta 50, разделите тепловую мощность Delta 60 на 1,264

Тепловая мощность выбранных вами радиаторов вряд ли будет точно такой же, как ваша потребность в тепле.Поэтому всегда выбирайте размер радиатора с большей, а не меньшей тепловой мощностью и устанавливайте термостатические радиаторные клапаны для регулирования температуры в помещении.

Как рассчитать теплопотери комнаты?

Чтобы получить окончательный расчет по этому вопросу, необходимо принять во внимание площадь всех этажей, стен и окон. U-значения всех строительных материалов и другая соответствующая информация, например, находится ли здание на защищенной или открытой площадке.

Существует более старый более общий метод, который просто умножает объем комнаты в 40 раз, чтобы получить необходимое количество ватт.Аналогичные расчеты производятся для БТЕ. Мы рекомендуем вам не использовать такую ​​общую систему. Старый метод увеличения размера радиатора «на всякий случай» — неэффективный способ обогрева. Да, вы можете использовать термостатический клапан, чтобы уменьшить его, но вы будете платить за радиатор большего размера, который вам не нужен.

Калькулятор потребности в тепле или калькулятор тепловых потерь на этом веб-сайте был разработан ирландским экспертом в области энергетики и учитывает размеры помещения, год постройки, площадь остекления, тип остекления, тип помещения и т. Д.Это точная система, если данные введены правильно. В целом, этот калькулятор вернет намного более низкую потребность в тепле для новых построек, чем традиционные методы расчета, упомянутые выше. Это главным образом связано с тем, что наш калькулятор учитывает клапаны с низким U материалов в зданиях, построенных в соответствии с нормами строительства 2008 года, а именно:
• Крыша 0,20
• Внешняя стена 0,27
• Пол 0,25

Какая температура мне нужна для моей комнаты?

Ниже приведены рекомендуемые температуры, необходимые для помещений в зависимости от их типа.Когда вы используете калькулятор BTU или калькулятор тепловых потерь, он всегда должен спрашивать вас, какой тип комнаты вы хотите отапливать, поскольку радиатору потребуется больше мощности, чтобы получить в комнате температуру до 22ºC, чем 18ºC.

Кухня / Холл / Туалет / Спальни 18ºC
Жилые помещения, игровые, игровые и т. Д. 20-21ºC
Ванные комнаты (с душем) 22ºC

Чугунные радиаторы для водяного и парового отопления

О чугунных радиаторах

Благодаря своей простой, но прочной конструкции чугунные радиаторы имеют длительный и проверенный опыт использования в бытовой промышленности парового и водяного отопления.
Они подходят для очень широкого спектра применений, от небольших жилых домов до крупных коммерческих, и могут работать практически с любым типом водогрейного или парового котла.

Преимущества:

  • Недорого — по сравнению с другими типами радиаторов на рынке (алюминиевые, панельные, викторианский стиль и другие).
  • Более высокий уровень комфорта — использует лучистое тепло или конвекцию, что обеспечивает более естественное и правильное распределение температуры.
  • Гибкость установки — широкий диапазон рабочих температур от 150 ° F до 220 ° F
  • Высокая тепловая масса — означает меньшее количество циклов и износа оборудования (например, котла) и более высокую энергоэффективность.
  • Простота установки — не требуются специальные детали (такие как переключающие клапаны и головки термостатических клапанов, необходимые для панельных радиаторов).
Недостатки:
  • Тяжелый — одиночный чугунный радиатор может весить от 40 до 150 фунтов или более, и для его установки потребуется физически способный человек (или двое).
  • Шероховатый вид — радиатор имеет шероховатую неотшлифованную поверхность, которая некоторым может показаться непривлекательной.

Размеры

Размеры радиаторов, доступные в PexUniverse, включают чугунные уменьшенные (трубчатые) модели 4×19, 4×25 и 6×25 и чугунные лучевые радиаторы 5×20 с различным количеством секций. Для уменьшенной серии первое число обозначает количество трубок и приблизительную глубину радиатора (4-1 / 2 дюйма для 4×19 и 4×25; 6-7 / 8 дюймов для 6×25), а второе указывает высоту.Для серий литых лучей оба числа обозначают фактическую глубину и высоту соответственно.
Модели 4×19 и 4×25 лучше всего подходят для жилого и небольшого коммерческого использования, тогда как модели 6×25 в основном предназначены для более крупных коммерческих приложений. Литые лучевые излучатели 5×20 хорошо подходят для обоих целей.
Как и другие типы радиаторов и обогревателей для плинтусов, чугунные радиаторы рассчитываются на основе расчетов потерь тепла в BTU.

Характеристики

Следующие характеристики входят в стандартную комплектацию всех моделей радиаторов с литыми трубками / с уменьшенным диаметром (4×19, 4×25 и 6×25):
  • (2) нижние соединения 1-1 / 4 «FNPT (с защитными пластиковыми крышками)
  • (2) 1 «верхние соединения FNPT (с защитными пластиковыми крышками)
  • Несколько отводов 1/8 «(с заглушками) по бокам для установки вентиляционного отверстия
  • Грунтовка на основу, можно красить в тон интерьеру.
  • Ножки для автономной установки
Следующие функции входят в стандартную комплектацию всех моделей литых излучателей (5×20):
  • (2) нижние соединения 1-1 / 4 «FNPT (с защитными пластиковыми крышками)
  • Нижняя решетка (труба и крышка клапана)
  • Несколько отводов 1/8 «(с заглушками) спереди и по бокам для установки вентиляционных отверстий
  • Грунтовка на основу, можно красить в тон интерьеру.
  • Ножки для автономной установки

Рекомендуемые аксессуары

Для горячей воды:
1.Клапаны для радиаторов горячей воды (серия Matco-Norca AHV или аналогичные).
2. Вентиляционные отверстия (ручные, например, модель CK-100, или автоматические, например, модели 417-3, HAV-125 или аналогичные, с подключением MNPT 1/8 «)
3. (2) черные заглушки для закрытия верхних 1-дюймовых портов (только для уменьшенных серий 4×19, 4×25 и 6×25).
4. Латунные или черные втулки, если сокращается нижнее соединение с клапаном радиатора (или трубопровод подачи и возврата).
5. Y-образный фильтр или грязеуловитель на обратной линии перед котлом (стандартный или магнитный) — для сбора и удержания осадка.

Для парового отопления:
1. Паровые радиаторные клапаны (серии Matco-Norca BARVY, BARVYN, SGV или аналогичные).
2. Вентиляционные отверстия (например, Varivalve)
3. (2) черные заглушки 1 дюйм и (1) черные заглушки 1-1 / 4 дюйма для закрытия неиспользуемых портов (1-1 / 4 дюйма только для литых лучей 5×20).

Другие детали могут отличаться в зависимости от установки и находится в категории «Теплоснабжение».

Часто задаваемые вопросы:

Q: В чем разница между моделями с литой трубкой и литыми лучами?
О: Серия Cast ray (5 «x 20») также использует конвекцию в качестве средства для передачи тепла, увеличивая выходную мощность в БТЕ более чем на 50% по сравнению с моделями с литыми трубками аналогичного размера (4-1 / 2 «x 19»).Кроме того, литые лучевые излучатели в два раза тяжелее (сравнение секций), чем литые трубы.

Q: Можно ли утопить эти радиаторы?
A: Только литые лучи серии 5×20 предназначены для встраивания (снижение выходной мощности на 10-20%). Радиаторы с тонкими литыми трубками не предназначены для встраивания в стену.

Каковы рекомендуемые размеры подающего / обратного трубопровода?
Размеры труб обычно основаны на площади поверхности радиатора (кв.футы — подробности см. В спецификациях отдельных продуктов) и следующие рекомендации:
Для горячей воды (2 трубы — 1 подача и 1 обратка): 1/2 «для контура (петли) 100 кв. Футов и ниже, 3/4» для более 100 кв. Футов.
Для пара (1 труба): 1 дюйм до 28 квадратных футов, 1-1 / 4 дюйма до 62 квадратных футов
Приблизительные площади поверхности (на секцию): 1,6 кв. Фута для 4×19, 2,0 кв. Фута для 4×25, 3,0 кв. Фута для утонченного чугуна 6×25 (литая труба) и 2,25 кв. Фута для чугунного лучевого стиля.

Какие из отверстий для выпуска воздуха следует использовать?
Лучше всего использовать верхнее вентиляционное отверстие на обратной стороне радиаторов как для горячей воды, так и для паровых систем с одной трубкой.

Q: Можно ли использовать с ними крышки радиатора?
О: Поскольку радиаторы обеспечивают тепло через лучистую форму энергии, любое покрытие создает барьер между радиатором и комнатой и снижает его эффективность.

Q: Радиатор немного качается на одной из ножек. Это нормально?
Да, небольшое колебание радиатора — это нормально, потому что это большой цельный жесткий узел. Это исчезнет, ​​когда радиатор будет установлен и подсоединен к трубопроводу.

Каков ожидаемый срок службы чугунного радиатора?
Ожидается, что эти радиаторы прослужат весь срок службы при правильной установке.

Можно ли их красить?
Да, они покрыты грунтовкой и могут быть окрашены краской на водной основе в цвет интерьера.Запах краски обычно уходит в течение нескольких часов после первого запуска.

Нужно ли мне устанавливать воздухоотделитель с ними, или воздухоотводчики / вентиляционные отверстия будут работать нормально?
Для установки с горячей водой настоятельно рекомендуются воздухоотделители (также известные как воздухоотделители), поскольку чугун легко ржавеет в присутствии кислорода, а воздухоотделители помогают улавливать и выводить излишки молекул воздуха из системной воды. Мы рекомендуем использовать Spirovent Jr или Taco серии 4900 или аналогичные.При отсутствии воздухоотделителя лучше всего использовать ингибитор ржавчины для защиты системы.

Журнал HeatSpring — Определение размеров системы отопления и охлаждения — 101

Старые системы кондиционирования (старше 10 лет) часто ненадежны и намного менее эффективны, чем современные системы. Когда приходит время для новой замены, выбор одного из подходящих размеров (мощность нагрева и / или охлаждения) имеет решающее значение для достижения максимальной эффективности, комфорта и минимальных затрат на техническое обслуживание и эксплуатацию в течение всего срока службы новой системы.Некоторые национальные исследования показали, что более половины всех подрядчиков HVAC неправильно рассчитывают размеры систем отопления и охлаждения.

Самая распространенная ошибка при калибровке — это завышение размера. Это не только делает новую систему более дорогой в установке, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает в доме некомфортные и большие перепады температур. Негабаритные кондиционеры (и тепловые насосы) не работают достаточно долго для осушения воздуха, что приводит к ощущению «липкости» и нездоровому росту плесени во многих домах с кондиционированием воздуха.

В этом посте я расскажу о

  1. Неверные методы определения размеров
  2. Почему большинство старых систем имеют слишком большой размер
  3. Руководство J и D: правильный способ определения размера системы
  4. A Особый случай: определение размеров систем парового отопления
  5. Шаги, которые должен предпринять хороший подрядчик для определения размера системы

Прочтите ниже полный текст сообщения, если у вас есть какие-либо подробные технические вопросы, не стесняйтесь оставлять комментарии или задавать их в нашем сообществе технической помощи по геотермальной энергии.

Неверные методы определения размеров

Задача установщика / подрядчика заключается в правильном расчете размеров здания. Однако многие установщики проверяют только «паспортную табличку» (этикетку на устройстве, на котором, помимо прочего, указано количество британских тепловых единиц в час) существующей системы и продают вам такую ​​же или, что еще хуже, более крупную. Это неправильный метод определения размера, который не отвечает вашим интересам! Другие методы включают простые «эмпирические правила», основанные на размере вашего дома или с использованием диаграммы, учитывающей множество факторов.Хотя эти методы могут дать первую оценку, их не следует использовать для определения размера вашей системы.

Почему большинство старых систем имеют слишком большой размер

До эпохи плотно построенных домов нередко устанавливали печи и кондиционеры, мощность которых в два-четыре раза превышала необходимую. Поскольку многие люди добавили в свои дома новые окна, герметизацию, герметизацию и изоляцию, следование паспортной табличке может привести к негабаритной системе.Внесение таких улучшений, направленных на снижение потерь тепла зимой и притока тепла летом, должно позволить вам устанавливать системы меньшего размера, оставаясь при этом комфортными, а также экономить большое количество энергии.

Руководство J и Руководство D: правильный способ определения размера системы

Правильный выбор размера системы требует учета многих факторов, помимо простого чтения паспортной таблички существующего устройства. Ключевые факторы для правильного определения размеров системы отопления и охлаждения включают следующее:

  • Местный климат
  • Размер, форма и ориентация дома
  • Уровни изоляции
  • Площадь окна, расположение и тип
  • Скорость инфильтрации воздуха
  • Количество и возраст жильцов
  • Предпочтения пассажиров
  • Типы и эффективность осветительных приборов и основных бытовых приборов (выделяющих тепло).

Домовладельцы должны настоять на том, чтобы подрядчики использовали правильный расчет размеров до подписания контракта. Эта услуга часто предлагается домовладельцам за небольшую плату или бесплатно со стороны газовых и электрических компаний, крупных производителей отопительного оборудования и добросовестных подрядчиков по отоплению и кондиционированию воздуха. Руководство J « Расчет нагрузки для жилых помещений », опубликованное Подрядчиками по кондиционированию воздуха Америки (ACCA), является рекомендуемым методом для использования в Соединенных Штатах. Также существует множество удобных для пользователя пакетов компьютерного программного обеспечения или рабочих таблиц, которые могут упростить процедуру расчета.Вы должны убедиться, что процедура, используемая подрядчиком, соответствует Руководству J.

.

Если воздуховоды являются частью установки, их размеры должны быть рассчитаны в соответствии с Руководством ACCA D, « Проектирование воздуховодов для жилых помещений ». ACCA также предлагает исчерпывающее руководство по выбору систем отопления и охлаждения для дома, которое называется Manual S, « Residential Equipment Selection ».

Особый случай: расчет систем парового отопления

Единственное исключение из вышеперечисленного — системы парового отопления.Для этих систем размер котла должен соответствовать размерам радиаторов. Однако еще есть возможности для экономии энергии. Во-первых, исходный котел может быть больше размера для радиаторов, поэтому подрядчик не должен просто заказывать котел той же мощности, но вместо этого должен согласовать котел с радиаторами. Во-вторых, если вы повысили энергоэффективность своего дома, в нем может быть больше радиаторов, чем нужно.

Возможно, удастся снять радиаторы в центре дома и переставить другие, заменив более крупные радиаторы на более мелкие.Поскольку радиаторы имеют модульную конструкцию, теоретически возможно уменьшить размер радиатора, удалив секции; на практике это обычно сложно сделать, не повредив их. Во многих частях страны использованные радиаторы доступны дешево, поэтому вы потенциально можете купить небольшие радиаторы для замены больших радиаторов; Если вы это сделаете, будьте готовы заменить и запорные клапаны, поскольку они часто не совпадают. Также доступны паровые радиаторы нового производства.

В любом случае при уменьшении размера системы вам следует обратиться к специалисту по отоплению и охлаждению.Потребности вашего дома в отоплении должны быть рассчитаны с помощью Руководства J, и ваши радиаторы должны быть соответствующим образом уменьшены. Совместите новый котел с остальными радиаторами. Обратите внимание, что балансировка систем парового отопления — это больше искусство, чем наука; в идеале вы найдете профессионала в области отопления, имеющего опыт работы с системами парового отопления.

Шаги, которые должен предпринять хороший подрядчик для определения конфигурации вашей системы

Многие факторы влияют на потребность дома в обогреве или охлаждении, или «нагрузку». Хороший оценщик измерит стены, потолки, площадь пола и окна, чтобы определить объемы комнаты, а также оценит коэффициент сопротивления изоляции дома, окон и строительных материалов.Также необходима тщательная оценка утечки воздуха в здании. Проверка дверцы вентилятора — лучший способ измерить утечку воздуха.

Хорошая оценка также будет включать проверку размеров, состояния уплотнений на стыках и изоляции, а также расположение распределительных каналов в системах принудительной подачи воздуха. Размещение регистров подачи и возврата должно соответствовать типу и размеру системы.

Ориентация дома также влияет на приток тепла и теплопотери через окна.Свесы могут уменьшить проникновение солнечной энергии через окна. Убедитесь, что подрядчик использует правильный дизайн для наружной температуры и влажности в вашем районе. Использование более высокой летней расчетной температуры приводит к завышению размеров кондиционеров.

Когда подрядчики закончат, получите копию их расчетов, предположений и компьютерную распечатку или готовый рабочий лист. Это ваше единственное доказательство того, что они сделали свою работу правильно. Подводя итог, при проектировании вашей новой системы отопления и кондиционирования воздуха выбранный вами подрядчик должен сделать следующее:

  • Используйте компьютерную программу или письменную процедуру расчета для определения размера системы
  • Предоставьте письменный договор, в котором перечислены основные моменты вашей установки и результаты расчета нагрузки на отопление и охлаждение.
  • Даем вам письменную гарантию на оборудование и качество изготовления
  • Позволяет отложить последний платеж до тех пор, пока вы не будете удовлетворены новой системой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
