Существует немало схем и систем отопления зданий, отличающихся уровнем эффективности, характеристиками и стоимостью оборудования. «Топовым» решением среди них считается коллекторная система отопления.

Устройство и принцип работы коллектора

Коллекторы могут применяться в схемах разводки радиаторов, тёплых полов, обвязке котельной и в гелиосистемах. Служат для подачи теплоносителя из общей магистрали по отдельным контурам либо приборам, обратного отведения его к отопительному котлу.

Конструкция коллекторов при общем сходстве различается в деталях в зависимости от назначения. Эта модель предназначена для тёплых полов

Устройство коллектора и гребёнки

В общем случае коллектор для системы отопления состоит из двух гребёнок: подающей и обратной. Гребёнка — труба с торцевым подключением для центрального ввода и необходимым количеством боковых отводов для присоединения отопительных контуров. На отводах могут быть установлены регулирующие устройства: ручные вентили либо автоматические термостаты различного исполнения. Верхняя, подающая гребёнка снабжается воздухоотводчиком. Гребёнки могут быть выполнены из латуни, нержавеющей стали либо пластика. В продаже чаще имеются модели с числом отводов от 2 до 12, но есть и с большим числом подключений. Гребёнки можно соединять между собой, набирая нужную конфигурацию.

Коллектор собран из двух гребёнок на 5 отводов каждая, изготовленных из нержавеющей стали, отводы снабжены ручными и термостатическими вентилями, кранами Маевского, кранами с функцией залива и опорожнения

Как работает коллекторная система

Теплоноситель поступает в гребёнку и распределяется по отдельным контурам. Такая схема называется лучевой. На входе в каждый контур теплоноситель имеет одинаковую температуру, чего не бывает в традиционных одно- и двухтрубных системах. Чтобы система работала корректно, гидравлическое сопротивление отдельных контуров не может сильно различаться: длина труб должна быть примерно одинаковой, количество приборов схожим. Как правило, каждый контур оснащают регулирующим устройством, с их помощью коллекторная система отопления частного дома или здания гораздо больших размеров может быть очень точно сбалансирована и настроена.

Контуры (лучи), подсоединяемые к одной гребёнке, должны иметь схожее гидравлическое сопротивление

Коллекторы для радиаторов и тёплого пола

Для обслуживания радиаторов и тёплых полов используются разные коллекторные группы для отопления. Разводка поэтажная, на каждом уровне должен быть свой коллектор, если площадь здания велика, их может быть несколько на этаж. К гребёнкам радиаторов могут быть подключены как отдельные отопительные приборы, так и их группы, по 2-3 шт. Соединяют группы тройниками, объём теплоносителя в контурах должен быть сопоставим.

Радиаторное коллекторное отопление двухэтажного дома предполагает установку гребёнок на обеих этажах

Коллекторный узел для отопления, используемый для греющего пола, отличается наличием смесительного узла. Он необходим для того, чтобы понизить стандартную температуру теплоносителя и поддерживать её на оптимальном уровне не выше 40 ºС. Также распределительный коллектор тёплого пола комплектуется насосом, общего напора не хватит, чтобы продавить все контуры тёплых полов. Максимальная длина одной петли (контура) — 80 м, а разницу между самой короткой и длинной петлёй рекомендуется выдерживать в пределах 30%.

Коллекторы тёплого пола удобнее размещать ближе к центру этажа, так легче обеспечить схожесть длин отдельных контуров

Гидрострелка и солнечный коллектор

Есть ещё два типа распределителей в системе отопления, стоящих особняком: гидрострелка и солнечный коллектор.

Гидрострелка (гидроразделитель, гидроколлектор системы отопления, термогидрораспределитель) — коллектор особой конструкции, к которому с одной стороны подключается контур отопительного котла, с другой — все остальные контуры, по которым циркулирует теплоноситель. Помимо радиаторов и тёплого пола это может быть горячее водоснабжение, подогрев бассейна, нагрев воздуха в системе принудительной вентиляции и т.д. Гидрострелка минимизирует взаимовлияние различных контуров системы, способствует установлению гидравлического и, соответственно, температурного баланса.

Ступенчатая коллекторная схема. Разделитель первого уровня — гидроколлектор (гидрострелка) распределяет потоки теплоносителя коллекторам второго уровня, радиаторов и тёплого пола. Уже оттуда жидкость поступает в отдельные лучи-контуры

Солнечный коллектор системы отопления — весьма хитроумное устройство, имеющее принципиально иное строение и принцип действия, схожий с теплообменником. Тема для отдельной статьи.

Плюсы и минусы коллекторных систем

Как всякое техническое решение, коллекторная схема отопления обладает как достоинствами, так и вытекающими из них недостатками:

Достоинств много разных

• Высокий уровень теплового комфорта: коллекторное отопление частного дома, городской квартиры, крупного здания позволяет точнее других систем отрегулировать температуру и поддерживать её на необходимом уровне.
• При коллекторной разводке минимизируется количество скрытых соединений труб либо они вообще отсутствуют. Это повышает надёжность системы. А возможность отключить любую ветку облегчает ремонт.
• Лучевая разводка положительно влияет на эстетику интерьера: трубы малого диаметра легко прячутся в стяжку. Коллектор несложно встроить в стену в специальном шкафу.
• Только коллекторная схема позволяет обустроить в доме обогреваемые полы.
• Лучевая схема позволяет экономить топливо за счёт более точного распределения тепла по зонам и помещениям.

Один существенный недостаток

Да, недостаток один, но существенно препятствующий повсеместному распространению коллекторных систем. Это — довольно высокая стоимость. Она складывается из цены гребёнок, регулирующих и дополнительных устройств, смесительного узла для тёплых полов и повышенного расхода труб для радиаторной разводки.

Коллекторное отопление предполагает существенно большее количество оборудования, чем в традиционных одно- и двухтрубных схемах. Зато позволяет создавать сложные системы отопления с высокими характеристиками

Система отопления просторного и недешёвого дома, где в основном и применяются лучевые схемы, имеет сложное устройство и требует профессионального подхода. Монтаж и в особенности проектирование советуем доверить проверенным специалистам.

Видео: коллекторное отопление

Понравилась статья? Поделитесь с друзьями:

Коллектор отопления: виды, устройство, монтаж своими руками

Коллекторная система отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

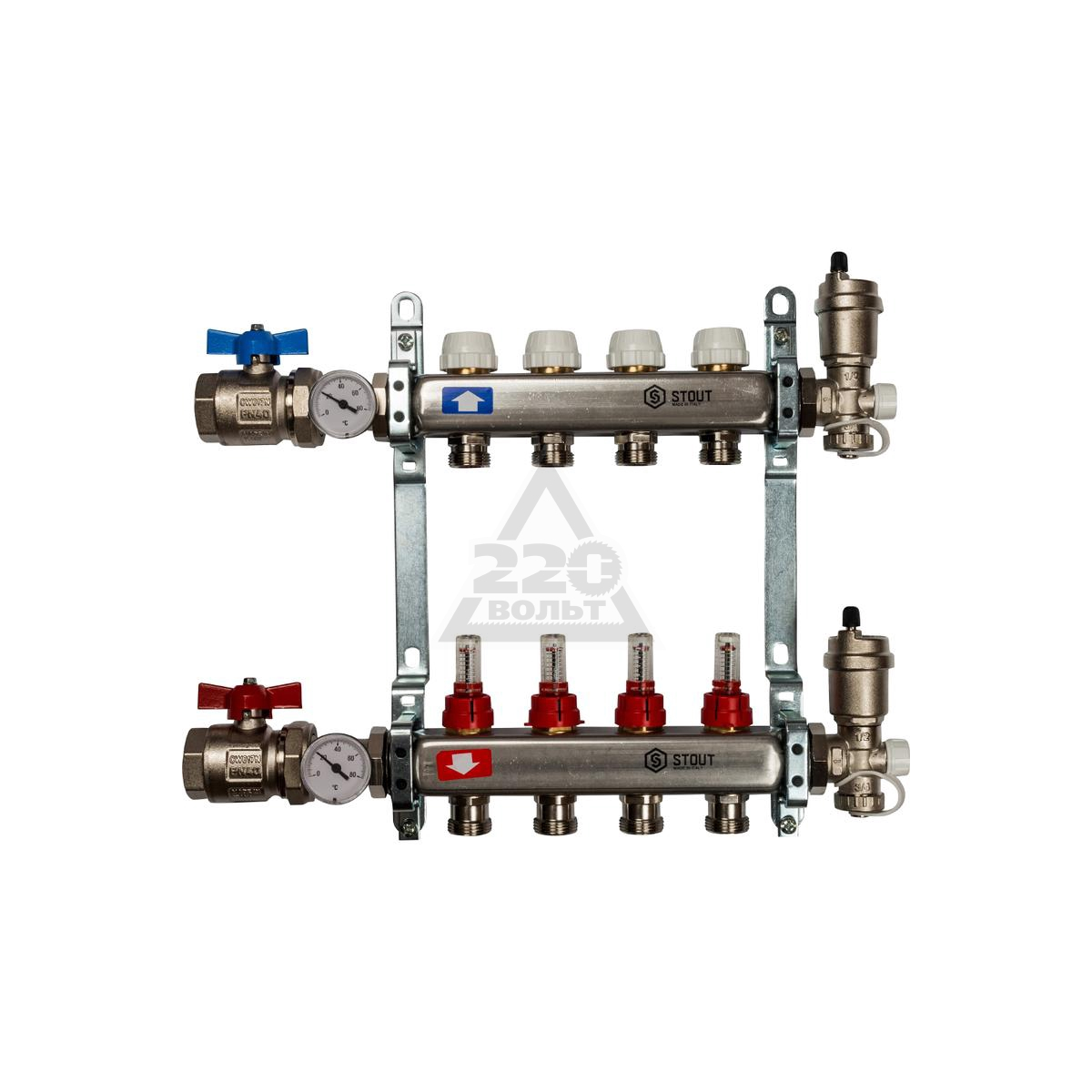

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схема и особенности коллекторной системы отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схемы отопления (варианты)

Какие обогревательные приборы подключать, их тип и количество, места расстановки коллекторов – это определяется еще на этапе проектирования всей отопительной системы. Здесь единой рекомендации не существует. Применительно к строению в 2 этажа можно поставить или 1 «многоканальный» коллектор, или 2 – 3 менее функциональных.  Конкретная схема выбирается исходя из количества комнат и потребителей тепловой энергии.

В упрощенном виде, для большей наглядности, ее можно представить так:

Порядок расстановки и схема подключения радиаторов отопления – это уже отдельные вопросы. Коллекторная схема позволяет обустроить систему различного типа и любой конфигурации. Например, с отоплением подсобного строения (теплицы), с подогревом полов.

Достоинством коллекторных систем является возможность регулировать степень обогрева каждой комнаты индивидуально. Это позволяет не только снизить общие расходы на отопление, но и сделать проживание в доме более комфортным. Например, поддерживать температуру в жилых помещениях на уровне 24 ºС, а в подсобных – несколько меньшем. Что касается комнат на цокольном этаже, которые используются в качестве кладовок, то можно снизить и до +5 ºС, чтобы только избежать промерзания стен.

 Недостаток коллекторной системы отопления – высокая стоимость монтажа. Ведь если прокладывать несколько отдельных ниток, то возрастает расход труб и материалов (утеплителя, герметика и так далее).

Гребенка для отопления (распределительный коллектор) – виды и принцип работы

Распределительный коллектор отопления это устройство для распределения по потребителям теплоносителя в отопительной системе дома. Коллектор (или гребенка, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.

Существует мнение, что установка распределительного коллектора не является обязательной, т.к. отопление будет эффективно функционировать и без нее. Это утверждение верно только для небольших домов, где используется одноконтурные простые схемы, то есть тепло от котла последовательно передается всем радиаторам в доме, а затем возвращается обратно на подогрев.

При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т.д.) установка подобного устройства является обязательной. В противном случае неправильное распределение потоков теплоносящей жидкости может привести к снижению эффективности системы. К примеру, при горячих радиаторах будет оставаться холодным контур теплого пола или одна из комнат будет обогреваться слабо, при горячих батареях в других помещениях.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла. При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств.

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

• количество точек присоединения;
• возможность подсоединения к коллектору дополнительных точек;
• допускаемое давление теплоносителя в системе;
• возможность подсоединения дополнительного оборудования;
• наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
• материал изготовления распределительной гребенки;
• цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам. Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:

Помогла статья? Оцените ее



Водяной теплый пол без коллектора

, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

Иногда можно обойтись без смесительного узла

При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что значительно выше требуемой для теплого пола.

Нюансы устройства теплого пола без смесительного узла

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

• Утепление стен помещения;
• Укладка теплоизоляции на пол;
• Наличие качественных оконных систем;
• Укладка пола в непосредственной близости от нагревательного элемента;
• Площадь помещения не более 20-25 м2.

Главная и частая ошибка при монтаже такой системы без узла коллектора  – попытка установки на слишком большую площадь.

Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Схема монтажа теплого пола без смесительного узла

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

---

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

---

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Монтаж термостатического клапана

Устанавливается клапан на трубу с подающим теплоносителем, к обратному потоку монтируется перемычка. Назначение трехходового термостатического клапана – регулировать температуру теплоносителя, который подается на насос. Фактически, это смеситель, внутри которого расположен термочувствительный элемент.

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Без отдельного насоса

Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.

Полезное видео

В видео рассказано, как подключить теплые полы к существующей системе обогрева дома. Коллектор в этом случае не понадобится.

Предыдущая

Теплый полСбор и подключение коллектора водяного пола

Следующая

Теплый полСравниваем водяной и электрический теплые полы: что лучше выбрать?

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла — бойлер, тепловой насос или другой — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для экономии энергии. система отопления. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (ее можно установить в пределах 20–60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с расчетными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через рычаг потока коллектора, и после прохождения циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Возвратный рычаг имеет клапаны контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), тем самым позволяя воде течь в контуры пола и нагревая или охлаждая систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление с долгосрочной экономией на счетах за отопление.

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему вы должны их использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» схем к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

звездообразный водопровод

кольцевой водопровод

Ключевые различия между традиционной «кольцевой» системой и «звездой» заключаются в следующем:

• «Звездообразная» система на основе коллектора может сократить время установки до 40% (в зависимости от вашего выбора трубы).Как? Вы устраняете до 75% или более всех суставов. Требования к тройникам и коленам практически отсутствуют (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае обращайтесь к данным производителей труб BS7291).
• Экономия затрат, связанных с отказом от использования этих фитингов, затем компенсируется увеличением требуемого метража трубы и собственно стоимостью коллектора.
• Остальные стыки ограничиваются подвесными радиаторами и коллектором, что сокращает количество недоступных стыков и минимизирует возможность утечки.
• В случае утечки, если вы выбрали коллектор с устройством изоляции, легко изолировать только протекающий контур, оставив остальную часть системы свободной для продолжения работы.
• Коллекторы обеспечивают централизованное управление. В зависимости от требуемых функций вы можете выполнять следующие функции из одного места: наполнение, слив, изоляция, гидравлическая балансировка, регулирование расхода и температуры. Все это сокращает время монтажа, ввода в эксплуатацию и обслуживания на месте.
• Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль в испытаниях под давлением. Вы можете изолировать на этом этапе и испытать установленный трубопровод под давлением.
• Коллекторы отопления обеспечивают независимые контуры подачи и возврата к каждому радиатору, что значительно упрощает управление потреблением энергии на каждый радиатор. Гидравлическая балансировка между контурами проще, и ее также можно выполнить на коллекторе с помощью встроенного расходомера.
• Расположенные по центру коллекторы значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре потока получает горячую воду.Это позволяет избежать старой проблемы, когда один радиатор вырабатывает тепло раньше другого.

Какие типы коллекторов бывают?

Их много, от простых пластиковых коллекторов до сложных погодозависимых коллекторов. Здесь мы рассмотрели стандартные решения, доступные на рынке Великобритании.

Его можно разделить на две группы:

1. По конструкции коллекторы бывают латунными и пластиковыми. Пластик обычно представляет собой простую трубку с несколькими ответвлениями, латунь — это обычно направляющие подачи и возврата, установленные на смещенном кронштейне.Копланарные (или биполярные) многообразия будут обсуждаться позже.
2. По функциям существует три типа: —
   Тип 1 — Коллектор для питания настенных радиаторов с термостатическими радиаторными клапанами (ТРВ) и запорными щитками на радиаторе.
   Тип 2 — коллекторы, снабжающие подвесные радиаторы, больше не использующие TRV, но вместо этого использующие пару колесных головок или запорных экранов на радиаторе. В нем используется настенный термостат вместо TRV, подключенного к коллектору, у которого есть электротермическая головка на возвратной рейке.
   Тип 3 — Коллекторы типа 2, питающие контуры теплого пола, но включающие вторичный насос и регулятор температуры.

Какой коллектор отопления лучше всего подходит для вашего применения или установки?

Выбор вашего коллектора отопления должен основываться на следующих вопросах: Где я могу его найти? Какую функциональность я хочу от нее?

Мы рассмотрим местонахождение в одном из следующих абзацев. Функциональность связана с анализом стоимости всего срока службы — выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм) и интервалы обслуживания, связанные с рабочей нагрузкой (долговечность системы). .

Коллекторы типа 1
Это самые простые конструкции, которые все чаще используются при строительстве новых домов. Как минимум, вам понадобится подающая и обратная рейка. Обычно добавляют простые функции, такие как ручные или автоматические вентиляционные отверстия, а также пару изоляторов шарового клапана (с красной и синей ручками). Можно добавить дополнительные функции:

• Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
• Изоляторы на контур помогают с заполнением и вводом в эксплуатацию.Здесь вы можете выполнить гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные устройства. Они могут включать расходомеры.
• Можно добавить встроенный перепускной клапан перепада давления (согласно руководству 302 по надлежащей практике).
• Для измерения температуры подачи и возврата вы можете использовать шаровые краны подачи и возврата с термометрами.

Нагревательные коллекторы типа 2
Они могут иметь все дополнительные функции, описанные выше, но теперь с добавлением электротермических головок на возвратной направляющей.

Они позволяют использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата со временем и двух уровней контроля температуры (комфорт и энергосбережение), значительно увеличивает энергоэффективность системы отопления, позволяя легче соблюдать часть L Строительных норм (Сохранение топливо и энергия) и передовой опыт (GPG 301, 302 и GIL 59 CHeSS).

Вам также понадобится распределительная коробка, чтобы сигнализировать насосу и котлу о замыкании контуров.Это также устраняет необходимость в двухходовом клапане с электроприводом и прилагаемом к нему настенном термостате.

Коллектор отопления, тип 3
Для теплых полов можно использовать коллектор типа 2, но с добавлением вторичного насоса (для более длинных участков трубопровода) и регулятора температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны располагаться по возможности в центре, с легким доступом. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа.Другие распространенные места — в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, разместите их в пространстве крыши первого этажа между балками (используя коллектор копланарного типа). Как правило, вы используете по одному на этаж, от 6 до 8 выходов.

Где в системе отопления они должны быть установлены?

Follow Building reguЧто такое коллекторы отопления и почему их следует использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» схем к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с соединениями подающей и обратной линии, поперечно соединенными через противоположную направляющую, без смешивания воды.Они имеют меньшую площадь основания, чем обычные коллекторы, по глубине и высоте и могут устанавливаться горизонтально. Они обычно используются в кровельных пространствах между балками.

Могу ли я использовать одни и те же коллекторы как для настенных радиаторных систем (WHR), так и для систем теплого пола (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и на WHR на первом этаже. Единственное отличие состоит в том, что в системе UFH требуется дополнительный насос и регулятор температуры.Часто это отдельные элементы или отдельный комплект для коллектора. Однако мы предлагаем комплексное решение — смеситель для пола.

Коллектор типа 2 с электротермическими головками на возвратной рейке в обоих случаях идентичен. Если вы хотите установить коллектор на контуры UFH со встроенным насосом и регулятором температуры, выберите коллектор типа 3. Если вы не хотите зонировать отдельную комнату, полагаясь на TRV, используйте коллектор типа 1 для части WHR системы.

Смешанные системы

Что делать, если у меня есть коллекторная система для теплого пола (UFH), но на том же этаже есть настенные радиаторы (WHR)?

Коллекторы

позволяют легко решить эту проблему.Просто используйте коллекторную систему, которая допускает высокотемпературные подающей и обратной магистрали на одном и том же коллекторном блоке, перед вторичным насосом UFH и контроллером температуры. Это означает, что вы используете один центральный блок управления манифольдом, а не два, что сокращает время и затраты на установку. Вы также сохраняете выбранные вами функции централизованного управления. Emmeti предлагает устройство для смешивания полов, которое позволяет добавлять эти высокотемпературные контуры.

% PDF-1.4 % 76 0 объект > endobj xref 76 76 0000000016 00000 н. 0000002249 00000 н. 0000002330 00000 н. 0000003038 00000 н. 0000003247 00000 н. 0000003386 00000 н. 0000003596 00000 н. 0000003950 00000 н. 0000004168 00000 п. 0000004371 00000 п. 0000004590 00000 н. 0000004810 00000 н. 0000004973 00000 н. 0000005346 00000 п. 0000005631 00000 н. 0000005961 00000 н. 0000006175 00000 п. 0000006473 00000 н. 0000006708 00000 н. 0000007131 00000 п. 0000007470 00000 н. 0000007651 00000 н. 0000022987 00000 п. 0000023150 00000 п. 0000023308 00000 п. 0000023422 00000 п. 0000033741 00000 п. 0000044479 00000 п. 0000056860 00000 п. 0000067650 00000 п. 0000080692 00000 п. 0000092537 00000 п. 0000104978 00000 п. 0000108472 00000 н. 0000111293 00000 н. 0000118285 00000 н. 0000119979 00000 п. 0000120025 00000 н. 0000120093 00000 н. 0000120163 00000 н. 0000120241 00000 н. 0000120331 00000 н. 0000120432 00000 н. 0000122461 00000 н. 0000122674 00000 н. 0000122878 00000 н. 0000122997 00000 н. 0000123927 00000 н. 0000124141 00000 п. 0000124226 00000 н. 0000124823 00000 н. 0000125036 00000 н. 0000125131 00000 п. 0000125675 00000 н. 0000125889 00000 н. 0000125997 00000 н. 0000126793 00000 н. 0000127018 00000 н. 0000127168 00000 н. 0000128225 00000 н. 0000128439 00000 н. 0000128593 00000 н. 0000129829 00000 н. 0000130047 00000 н. 0000130281 00000 п. 0000132232 00000 н. 0000132440 00000 н. 0000132528 00000 н. 0000132882 00000 н. 0000133083 00000 н. 0000133367 00000 н. 0000137900 00000 н. 0000142863 00000 н. 0000147604 00000 н. 0000152853 00000 н. 0000001816 00000 н. трейлер ] / Назад 634749 >> startxref 0 %% EOF 151 0 объект > поток hb««d`g` Ā

Запорный клапан коллектора | Детали для теплого пола

Теплый пол

Система подогрева пола Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в отопительные контуры, созданные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов раскладные плиты укладываются между балками и настилом пола или на нижней стороне пола.Труба Speedfit вставляется в канавки на пластинах.

Площадь пола обычно нагревается до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работает теплый пол?

«Теплые полы» не новость, его принципы восходят к римским временам. В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол становится самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее в воздухе и по мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую, а не в той области, в которой вы хотите.

Система УВГ нагревается в основном за счет излучения.Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается. Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сами предметы интерьера излучают энергию, и комната становится равномерно и равномерно нагретой. Энергия проникает в каждый уголок комнаты — ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий при установке и незначительного обслуживания.

Комфорт

Система использует лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Космос

Эта система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли.Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика

Системы напольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и потерь тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система фактически саморегулируется.

Окружающая среда

Напольное отопление подходит для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Проектирование теплого пола

Принципы укладки сплошного пола

Система подогрева полов Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка состоит из:

• Напольное покрытие (ковролин, керамическая плитка и др.)
• Стяжка
• Трубка Speedfit, прикрепленная скобами к изоляции
• Изоляция кромок
• Высококачественная изоляция пола 50 мм
• Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты системы UFH в твердом полу должны проводиться в соответствии с BS EN 1264, и детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, связанных с системой теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделка полов и покрытия
• Периметр
• Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы — перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Монтаж и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания.Это будет означать, что контурные шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов строительства пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K — разница между температурой поверхности пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Фактически, с системой подогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых комнатах или периметральных зонах (35 ° C).

Стяжки

Стяжка — важная и неотъемлемая часть системы UFH, она используется для передачи энергии от труб к отапливаемой зоне.Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм. Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные насосные стяжки, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить квалифицированные рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие по существу является частью системы отопления, тепловое сопротивление или изоляционные свойства отделки пола будут влиять на мощность пола. Чем выше сопротивление, тем меньше эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа	Ковровое покрытие	Винил	Паркет	Керамическая плитка	Камень
R Стоимость м² К / Вт	0,15	0,022	0,05	0,017	0,011
TOG Стоимость	1.5	0,2	0,5	0,17	0,11

Плитка керамическая

Керамическая плитка

хорошо сочетается с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче. Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковролин и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использование коврового клея, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первого запуска.

Деревянные полы обычно должны иметь влажность более 10%, и при укладке стяжного пола стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы советуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для теплого пола.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой производительности, чем обычно допустимая.

Это может быть неиспользуемое жилое пространство или место, постоянно обставленное мебелью.Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может быть использовано там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Для конкретных котлов следует обращаться за советом к производителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры с целью компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный агрегат Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты

используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости.Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует широкий ассортимент комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии с собственными требованиями, при этом можно учитывать индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать дистанционный датчик или подчиненное устройство из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда от системы не потребовалось тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Разработка системы теплого пола Speedfit — это простой процесс, состоящий из 6 основных этапов:

• Расчет потерь тепла и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определить температуру потока воды и расстояние между трубками
• Определить расположение коллектора
• Рассчитать необходимое количество контуров
• План расположения труб

Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо произвести расчет теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе. Пожалуйста, свяжитесь со Службой технических консультаций по телефону 01895 425333 для получения дополнительной информации.

В системе теплых полов теплопотери через первый этаж обычно не учитываются, так как пол будет теплее, чем комнатная температура.

Практически, через пол будут некоторые теплопотери, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной при расчетах теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

По чертежам, тепловые потери для комнаты были рассчитаны на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в пределах 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше необходимые тепловые потери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° — 29 ° C.

Пример: — Сверху минимальные требования к производительности 60 Вт / м² требуются от системы UFH.

Используя таблицу 1 — Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, которые не указаны в таблицах, возможно, потребуется провести специальные расчеты. Подробную информацию о сопротивлении конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе.Пожалуйста, свяжитесь со Службой технических консультаций по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров для обеспечения соединений потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества необходимых вам контуров контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit
Расстояние (мм)	Макс.площадь м / м²	Макс.контур м
100	8.5	100
200	5	100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать расположение труб.Длина контура цепи должна включать хвосты для подключения к коллектору.

Схема расположения труб

Компоновка трубопроводов UFH

основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне стяжки.

Компоновка должна учитывать повышенную теплоотдачу от более холодных внешних поверхностей.

Петли труб могут быть выложены в различных схемах в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается за счет смешивания подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

• Одиночный змеевик
• Двойной серпантин
• Тройной серпантин
• Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих паттернов можно увидеть ниже:

Змеиные узоры

Серпантинный узор позволяет самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет уменьшаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и возврат в контуре встречаются.

Это будет способствовать потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти зоны после того, как будут известны все остальные помещения, контуры и коллекторы.

Потеря давления и работа насоса

При соблюдении ограничений по длине и площади контура, общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Технические характеристики Speedfit

• Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, отвечающим требованиям DIN 4725 по проницаемости для кислорода.
• Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на давление 3 бара при 92 ° C.
• Регулируемый диапазон смесительного клапана 47 ° — 62 ° C.

Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		77	25		86	26		102	27
	200		64	24		72	24		85	26
20
	100		70	26		80	27		95	29
	200		59	25		67	26		80	27
22
	100		64	28		74	29		89	30
	200		54	27		61	28		74	29

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.15

Таблица 2 Плитка / твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Стол 3 Деревянная планка / Толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		117	28		131	30		154	32
	200		91	28		102	27		121	29
20
	100		107	30		121	31		145	33
	200		84	28		95	29		113	30
22

Связанный коллектор — Topospaces

В этой статье описывается свойство топологических пространств, получаемых как соединение следующих двух свойств: связное пространство и многообразие

В этой статье определяется свойство многообразий, а следовательно, и топологических пространств

Определение

Связное многообразие — это топологическое пространство, удовлетворяющее следующим условиям эквивалентности:

1. Это связанное пространство, которое также является коллектором.
2. Это пространство с линейной связью, которое также является коллектором.

Связь с другими объектами недвижимости

Более сильная недвижимость

Более слабые свойства

Коллектор Коллектор Множество Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор Коллектор

Имущество	Значение	Доказательство импликации	Доказательство строгости (отказ обратной импликации)	Промежуточные понятия
однородное пространство	соединенный коллектор подразумевает однородный		| ПОЛНЫЙ СПИСОК, ПОДРОБНЕЕ
коллектор				| ПОЛНЫЙ СПИСОК, ПОДРОБНЕЕ
коллектор гомологии	локально компактное пространство, группы гомологий которого относительно исключения любой точки похожи на группы гомологий многообразия			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
коллектор с краем	Хаусдорф, счетчик секунд, и каждая точка содержится в открытом подмножестве, гомеоморфном открытому подмножеству евклидова полупространства		| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
замкнутое субевклидово пространство	гомеоморфно замкнутому подмножеству евклидова пространства	подразумевает замкнутое субевклидово	очевидные контрпримеры, такие как закрытый единичный диск	| ПОЛНЫЙ СПИСОК, ПОДРОБНЕЕ
метризуемое пространство	базовое топологическое пространство метрического пространства			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
паракомпактное пространство Хаусдорфа	паракомпакт и Hausdorff	(метризуемый)		| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
нормальное пространство	любые два непересекающихся замкнутых подмножества могут быть разделены непересекающимися открытыми подмножествами			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
обычное пространство	любая точка и замкнутое подмножество, не содержащее ее, могут быть разделены непересекающимися открытыми подмножествами			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
пространство Хаусдорфа	любые две различные точки могут быть разделены непересекающимися открытыми подмножествами			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
локально Евклидово пространство	каждая точка содержится в открытом подмножестве, гомеоморфном открытому подмножеству евклидова пространства			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
локально сокращаемая площадь	он имеет основу из открытых подмножеств, которые могут быть сокращены			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
локально метризуемая площадь	он имеет основу из открытых подмножеств, которые все метризуемы			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
локально компактное пространство	каждая точка содержится в открытом подмножестве, закрытие которого компактно			| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
невырожденное пространство	включение любой точки в нее является кофибровкой	подразумевает невырожденный		| ПОЛНЫЙ СПИСОК, ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
компактно невырожденное пространство	каждая точка содержится в открытом подмножестве, замыкание которого компактно, и включение точки в замыкание является кофибрированием. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
