Выбор и установка насоса для системы отопления частного дома

Циркуляционный насос для отопления — это высокотехнологичный электроприбор, предназначенный для монтажа как в закрытые отопительные контуры, так и в открытые. Название устройства говорит само за себя — насос предназначается для осуществления эффективного движения жидкости в отопительном контуре путем преобразования электрической энергии во вращательное движение крыльчатки, перекачивающей жидкость. Такой вид оборудования, при правильной установке, способен повысить общую эффективность топливного контура на 25-30%.

Основные элементы и принцип работы циркуляционных насосов

Циркуляционные насосы для отопления частных домов в своей общей массе имеют одинаковое устройство и состоят из следующих элементов:

  • металлического разборного корпуса;
  • электродвигателя;
  • пластиковой или металлической крыльчатки;
  • клеммной коробки с переключателем режима работы.

Крыльчатка насоса жестко крепится на валу, одновременно являющимся ротором электродвигателя.

Большая часть помп для бытовых отопительных комплексов конструктивно выполняется в так называемом «мокром исполнении». При этом в жидкости работает не только рабочее колесо с крыльчаткой, но и сам электромотор.

Смазка при работе осуществляется теплоносителем, находящейся в системе, поэтому включать насос «на сухую» не рекомендуется. Основным достоинством такого типа двигателей является тихая работа, однако КПД редко превосходит параметр 60%. В передней части корпуса помпы устанавливается гайка под отвертку, предназначенная для устранения воздушных пробок.

Наглядно работа насоса показана в коротком видео:

Работа циркуляционной помпы основана на принципах гидромеханики. При заполненном теплоносящей жидкостью контуре, вращающаяся крыльчатка на принимающем патрубке создает разряжение и увлекает жидкость по направлению вращения рабочего колеса.

На подающей трубе, за счет центробежной силы, вода или антифриз под давлением выталкивается к радиаторам и другим отдающим тепло приборам.

Насосы для отопления частного дома и их характеристики

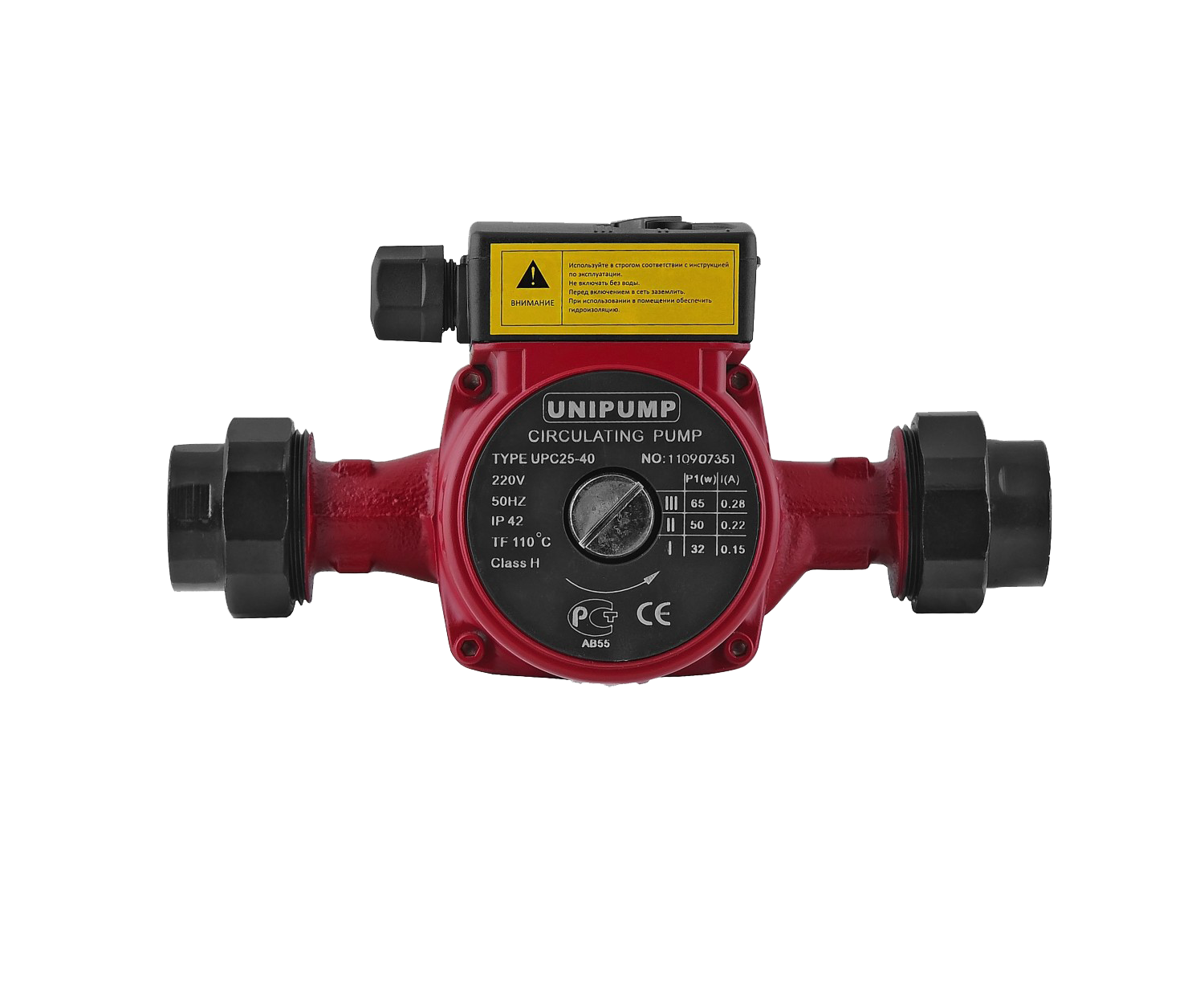

Современный рынок отопительного оборудования предлагает большой выбор устройств различающихся по фирме-изготовителю, внешнему виду, применяемым материалам и способам установки. Каждый насос обладает рядом характеристик, которые наносятся на информационный шильдик  на торцевой части насоса в виде цифровых и буквенных обозначений. К основным параметрам относятся:

  • потребляемая мощность в ваттах на различных режимах вращения. Например, если считать что в отопительном контуре круглосуточно задействована одна помпа и на второй скорости она потребляет 60 Вт, то энергопотребление за месяц составит 43 кВт. Для современных энергоэффективных моделей, устанавливаемых в частные дома, потребление электроэнергии в среднем составляет от 10 до 20 Вт. В этом случае потребление электричества составит около 7 кВт;
  • напор (гидравлическое сопротивление) указываемый в дециметрах водяного столба или метрах. В бытовых комплексах отопления этот показатель обычно находится в пределах от 40 до 60 Дм;
  • размеры подсоединения, среди которых монтажная длина и диаметр условного прохода трубы, указанный или в дюймах, или единицах метрической системы (обычный размер трубы — от 24 до 32 мм). Стандартной монтажной длинной для бытовых домашних систем отопления являются 130 и 180 мм;
  • предельная температура перекачиваемой жидкости. Для непромышленных устройств обычно этот показатель не превышает 110 ºС;
  • максимально допустимое давление отопительного контура.

В виде буквенных обозначений на корпусе прибора также может указываться вид врезки (резьбовая муфта или фланцы) и специфика исполнения корпуса (серый чугун, бронза, или нержавеющая сталь).

Как выбрать циркуляционный насос для отопления

Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура.

Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.

В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.

В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:

  • тип системы отопления;
  • объем теплоносителя и отапливаемую площадь помещения;
  • шумовые параметры, влияющие на место установки;
  • техническое состояние системы и количество примесей в теплоносителе;
  • тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.

При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.

Особенности монтажа циркуляционных насосов

Установка циркуляционного насоса в систему отопления частного дома требует соблюдения нескольких основных правил, напрямую влияющих на работу всего отопительного комплекса:

  • расширительный бак для теплоносителя необходимо смонтировать на высоте, превышающей самую верхнюю точку системы минимум на 1м;
  • радиаторы отопления снабжаются кранами Маевского для удаления воздуха;
  • наличие байпасов в каждом помещении для обхода системы в случаях аварийного отключения электроэнергии, или установленный источник бесперебойного питания.

Устройство циркуляционного насоса для отопления влияет и на способ монтажа. Предпочтительным вариантом для помп с «сухим» ротором является расположение вала двигателя в горизонтальной плоскости. Для «мокрых» насосов горизонтальное расположение вала является обязательным. Схема отопления частного дома с насосом может иметь различный вид, а насосы могут устанавливаться как на обратную, так и подающую трубу. Наиболее эффективной признается схема, в которой помпы с мокрым ротором ставятся на подаче.

Подробно о том как и где правильно смонтировать циркуляционный носос рассказано в видео:
