Монтаж стальных радиаторов отопления: Монтаж стального радиатора | Сантехника и отопление
Монтаж стального радиатора | Сантехника и отопление
В вашем доме было холодно, и вы решили установить дополнительный отопительный прибор, присоединив его к уже действующей системе? Не знаете с чего начать? Непонятно какой вид радиатора выбрать? Трудности при монтаже? На все эти вопросы ответит эта статья.
Для наглядности информация в статье будет сопровождаться фотоматериалом. Разберемся в хитростях монтажа на примере стального радиатора, располагающегося в кладовом помещении.
Обычно радиаторы отопления устанавливаются там, где есть наибольшие теплопотери, к примеру, под окном. В нашем случае речь идет о кладовке, где окон нет. Поэтому располагать отопительный прибор мы будем просто в удобном нам месте.
Естественно, перед тем, как начать что-то устанавливать, мы должны это еще приобрести. Выбирая радиаторы, вы успеете «забить» себе голову большим объемом информации, поэтому чтобы в очередной раз вас не путать, максимально всё сократим. Два ведущих вида радиаторов на сегодняшний день – это алюминиевый и стальной. Оба хороши тем, что для работы используют немного воды, а также долговечны. Имеют красивый внешний вид и небольшой вес. Однако, есть одно «но»: стальной радиатор обладает большим КПД, чем алюминиевый. Вместе с тем, алюминиевый радиатор имеет более долгий срок службы, поскольку не подвержен внутренней коррозии. Минус в том, что алюминий – цветной металл, а значит, будет стоить дороже. Чтобы долго не рассуждать на эту тему, сразу скажем, почему наш выбор пал именно на сталь. Современный стальной радиатор имеет хорошую внутреннюю обработку, защищающую его от ржавчины, поэтому срок службы мало чем отличается от алюминиевого. Высокий КПД и невысокая цена лишь добавляют весу в чашу доверия.
Начиная монтаж радиатора, первым делом обследуйте место, куда будет крутиться крепеж. Если стена выполнена из ГКЛ, блока и т.
Намечаются точки, в которые будет засверливаться и забиваться крепеж. Внимательно промеряйте все расстояния. Важно знать: к стене крепятся планки, идущие в комплекте с радиатором. Впоследствии он подвешивается на эти планки. Весь необходимый крепеж также поставляется в комплекте!
Радиатор должен быть подвешен с небольшим наклоном вверх, в сторону от ввода. Подробнее об этом чуть позже. Если вводить в радиатор горячую воду вы будете с правой стороны, то левую постарайтесь приподнять примерно на 1см. В том случае, если у вас радиатор короткий, перепад делайте 0,5мм, чтобы было не так заметно. Вышеописанное условие соблюдать нужно обязательно!
Расставив метки, начинаем высверливать отверстие под дюбель (фото 2). Диаметр сверла должен соответствовать дюбелю, чтобы тот плотно входил в отверстие (фото 1). Когда дюбель вставлен, его нужно обсадить в отверстии. Используйте молоток (фото 3). Результат на фото ниже (фото 4). Расположите по аналогии точно также два дюбеля с другой стороны для другой, второй, крепежной планки радиатора.
Крепежные планки располагаются на своих местах и фиксируются идущими в комплекте болтами (фото 5). Используя разводной ключ, плотно закрутите их в стену через дюбеля (фото 6).
Читайте также
Теперь займемся подготовкой непосредственно самого стального радиатора отопления (фото 7). Первым делом выкручиваем заглушки, располагаемые сверху и снизу в торцах батареи (фото 8). Выкручивать их со всех сторон обязательно, поскольку они выполнены из пластика и не выдержат температуры при работе. Их задача – лишь герметичность внутренней области радиатора до того, как он попадет к вам в руки.
У нас ни шестигранник, ни отвертки всех калибров не смогли справиться с поставленной задачей. Выход нашелся в нестандартном решении: подобрался напильник подходящей ширины, который в паре с разводным ключом выполнили работу на отлично (фото 9). На место левой нижней пластиковой заглушки крепится металлический аналог. На место верхней правой заглушки накручиваем развоздушник. Ввод горячей воды делаем в верхнем левом углу. Вывод – в нижнем правом. Описанная схема используется именно для левого ввода. При правом вводе все размещается в зеркальном порядке. Развоздушник служит для отвода пузырьков воздуха из системы. Именно поэтому мы изначально задирали тот край, где теперь разместили этот самый развоздушник.
Собранный в рабочее положение радиатор несем на место монтажа. Крепим его на прикрученные к стене планки (фото 10-12). На них имеются зубцы, а на радиаторе пазы. Ваша задача – установить все на свои места! Проверьте степень наклона. На фотографии, расположенной ниже, можно увидеть, что пузырек на уровне сдвинут. Это значит, что такой радиатор будет легко развоздушивать (фото 13).
Только сейчас вам нужно идти отключать отопление. В том случае, если вы, как и мы, устанавливаете радиатор в уже функционирующую систему. Перекрыв трубы и все еще тщательно проверив, начинаем самую ответственную часть. Предварительно вы должны купить все необходимое металлическое комплектующее, которое позволит вам присоединиться к отопительной трубе и подать горячую воду в радиатор. Описывать, что конкретно вам потребуется, мы не станем, поскольку для каждого всё подбирается индивидуально. Если затрудняетесь, обратитесь за консультацией к специалисту.
Наметившись, отрезаем в нужном месте теплопровод. Приготовьте ведро. Несмотря на то, что вы отключили подачу, в системе все еще осталось немного воды.
Сливаем излишки, присоединяем к разрезу трубу и ведем ее в радиатор к месту ввода горячей воды. Следите, чтобы все соединения были герметичны!!! Протекающие батареи вам ни к чему. По аналогии делается и вывод. Ненужный, уже неиспользуемый, вырезанный участок трубы демонтируется. В очередной раз убедившись, что всё в порядке, запускаем систему. Напоследок проводим процесс развоздушивания, с помощью вкрученного ранее клапана развоздушки.
Места ввода и вывода можно увидеть на фотографиях, расположенных ниже (фото 14-15).
Как подключить стальной радиаторо отопления, схемы подключения
Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода — подачу и обратку, путать которые нельзя.
Схемы бокового подключения радиаторов
Существует три основные схемы подключения труб к радиатору:
1. Диагональное подключение — наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая — к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора — максимальная. При обратном подключении — подающий трубопровод снизу, а обратный — сверху, теплоотдача радиатора уменьшится на 10%.
Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).
2. Боковое одностороннее подключение — самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная — к нижнему, этой же стороны радиатора.
При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.
3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.
Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.

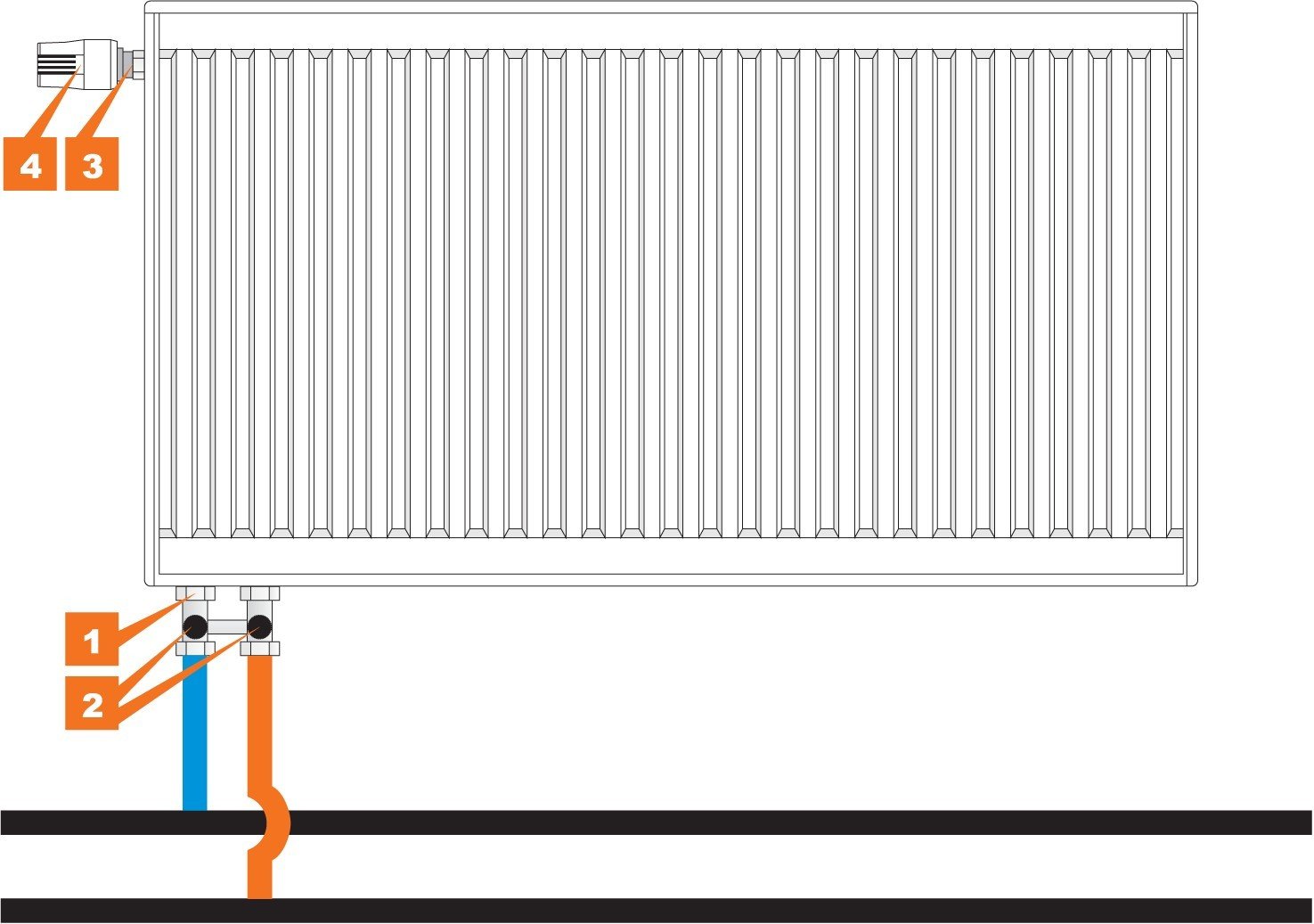

Подключение стального панельного радиатора с нижним подключением
Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.
Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок — всегда первый от ближнего угла (см. рисунок).
Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.
Чем подключить стальной радиатор отопления
Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.
Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).
Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.
У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.
Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.
Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC |
Установка стальных радиаторов своими руками
Стальные панельные радиаторы изготавливают из двух соединенных сваркой стальных пластин, толщина которых составляет 1,25-1,5 мм. Так как площадь пластин достаточно большая, то увеличивается теплоизлучение данных приборов. Они работают при давлении до 9 атм. и отдают тепла на 25% больше, чем обычные устройства. Монтаж стальных панельных радиаторов можно провести своими руками, главное – четко следовать всем инструкциям.
Схема устройства радиаторов отопления.
С чего начинается установка радиаторов
Чаще всего установка стальных панельных батарей используется владельцами частных домов. Так как у стальных радиаторов есть слабое место, сварочные швы, которые подвержены коррозии, то их не стоить устанавливать в многоэтажных домах. Потому что в таких зданиях проводят слив отопления на срок, превышающий две недели. А слив воды на длительный срок приводит к сложности предотвращения ржавления внутри радиатора. По сравнению с другими приборами, они имеют ряд преимуществ: низкую цену и высокую теплоотдачу. Существуют и небольшие недостатки стальных панелей: незначительная площадь нагревательной поверхности, уязвимость к коррозии, неспособность выдерживать высокие давления, из них не удобно убирать пыль. Монтаж панельных радиаторов необходимо проводить, строго соблюдая все нормы и правила.
Прибор необходимо устанавливать под окном на стене, при этом он должен перекрывать оконный проем на длину не менее 75%.
Схема монтажа радиаторов отопления.
Для того чтобы он полностью функционировал, делая монтаж, нужно соблюдать все параметры. Так, расстояние от устройства до стены не должно быть меньше 25 мм. От пола до его нижней грани должно быть не менее 120 мм и не более 150 мм. Расстояние от верхней грани батареи до подоконника не должно быть менее 80 мм. Данные параметры утверждены в результате долгих испытаний и замеров инженерами-специалистами.
Установка стальных панельных радиаторов производится на стену, которая полностью отделана, т.е. она должна быть ровной и без серьезных дефектов. Сначала необходимо установить устройство, потом его снять, используя при этом запорные краны. После этого стену можно либо покрасить, либо оклеить обоями. Также монтаж стальных батарей можно произвести как до установки труб отопления, так и после нее.
Читайте также: Монтаж котельной
Подробнее о системах отопления
Что такое конвектор – читайте здесь.
Вернуться к оглавлению
Как правильно производится монтаж стальных радиаторов
Необходимые материалы:
- стальной панельный радиатор;
- специальные крепления;
- дрель;
- саморезы;
- уровень;
- кожух.
У стальных панельных радиаторов имеется или боковая подводка, или боковая и нижняя подводка. Кроме стандартного монтажного комплекта, который продается вместе с прибором, можно приобрести различный крепеж, необходимый для установки радиатора в напольном исполнении с регулированием расстояния от пола.
Важно помнить, что установка радиаторов производится в заводской упаковке, ее нельзя снимать до окончания всех работ. По желанию, можно подключиться напрямую к трубе отопления. Для этого, делая монтаж, следует установить дополнительную систему, которая оборудована специальными запорными устройствами. Эти дополнительные устройства обеспечивают надежность работы системы отопления, так как в любой момент можно перекрыть воду, а также можно регулировать температуру прибора.
Схемы подключения радиаторов.
Арматура для крепления должна располагаться на задней стенке изделия. Она представляет собой четыре крепежные накладки, но если монтажная длина от 1800 мм и более, то необходимо использовать шесть накладок. Прежде чем начать монтаж, сначала необходимо тщательно измерить с помощью уровня расположение устройства, как по вертикали, так и по горизонтали. Затем дрелью пробить отверстие в стене и установить крепление с помощью саморезов. Данное крепление позволяет легко снимать прибор при необходимости. Далее на крепление нужно монтировать батарею, так чтобы она была размещена строго параллельно полу. Данная точность важна с эстетической стороны, так как криво повешенный радиатор – это некрасиво. Поэтому, прежде чем начать сверлить отверстия под крепления, необходимо несколько раз проверить, точна ли установка. Спешка в этом деле ни к чему.
Если труба отопления еще не установлена, сначала можно провести монтаж батареи. А впоследствии необходимо отопительную трубу просто состыковать с установленным устройством. Если установка трубы отопления уже проведена, то батарею необходимо установить так, чтобы после монтажа можно было сразу подключить ее к трубе без каких-либо дополнительных операций.
После того как будет закончена вся установка, с радиатора необходимо снять защитную пленку и провести проверку всей работы. Весь процесс закончен только в том случае, если все в порядке и нет никаких перебоев. Чтобы придать устройству нарядный, но в то же время строгий вид, его следует закрыть кожухом.
Установка и монтаж стальных панельных радиаторов отопления в Тюмени
Стальные панельные радиаторы давно и успешно используются при организации отопления частного дома. Производители подхватили тенденцию и предлагают множество разновидностей и модификаций.
Стальной панельный радиатор
Какие панельные батареи стоит предпочесть собственнику, какие лучше греют, расскажет данная статья.
Типы панельных стальных радиаторов
Отличительных особенностей между отдельными типами приборов не так уж и много. Это:
Количество панелей, используемых совместно.
Наличие/отсутствие конвекторов — П-образных ребер, привариваемых изнутри к панелям.
Открытая и закрытая с боков конструкция. При наличии специальных решеток радиатор выглядит более эстетично, без них легче проводить уборку.
- Тип 10
Не предусмотрены ни конвектор, ни решетки. Нагревательная панель одна. В названии «1» означает, что используется только один ряд панелей, «0» сообщает об отсутствии оребрения. Важное преимущество — отсутствие конвекции и пыли, оседающей на всех поверхностях. Рекомендованы для медицинских и образовательных учреждений. Стальные панельные радиаторы данного типа не требуют много времени на уборку. - Тип 11
Пользователь получает один ряд панелей с оребрением. Вверху решетка отсутствует. От типа 10 отличается более быстрым прогревом, но притягивает пыль. На уборку тратится больше времени. - Тип 20
В наличии — 2 ряда панелей, но без оребрения. Монтируется решетка, облегчающая выход воздуха. Дает больше тепла, чем модели с одним рядом панелей. - Тип 21
От типа 20 отличается наличием конвекторного оребрения, размещенного между рядами панелей. В верхней части находится кожух. - Тип 22
Характеризуется 2-мя панелями с конвекторами на каждой из них. Снаружи вся конструкция закрыта кожухом. - Тип 30
Панели смонтированы в 3 ряда, без конвекторов. Вся конструкция закрывается решеткой. - Тип 33
3 ряда панелей, между которыми размещаются конвекторы (оребрение). Сверху — защитный кожух. Важное преимущество данного варианта — быстрый прогрев и максимальная теплоотдача.
Недостаток — «хорошо» притягивается пыль.
Недостаток — «хорошо» притягивается пыль.Знак качества стальных панельных радиаторов
Промышленники Германии разработали и используют знак RAL, символизирующий исключительно качественную продукцию. Если вы в магазине видите батареи с подобным знаком, можете их приобретать без излишних опасений, касающихся качества и сроков эксплуатации.
Знак RAL будет проставлен на радиаторе, если он соответствует следующим характеристикам:
- Используется сталь, соответствующая стандартам качества. В оптимальном случае есть либо свидетельство, выписанное производителем, либо сертификат от специализированной лаборатории.
- Все сварочные швы выполнены на лучшем оборудовании. Длина шва, сварочные точки точно соответствуют технологии.
- Окрашивание произведено с соблюдением стандарта DIN 55900-1, 2.
- Все этапы производства строго контролируются с внесением соответствующих записей в паспорт продукции.
- Стальные панельные радиаторы прошли испытание при повышенном рабочем давлении.
- Тепловая мощь соответствует требованиям стандарта EN 442.
Только при выполнении всех указанных требований монтаж радиаторов приведет к появлению тепла в вашем доме.
Остались вопросы?
Задайте вопрос инженеру
отопительных систем по телефону:
+7 (3452) 979-414
или приезжайте в офис:Тюмень, Московский тракт 120 к3 ст2
Установка стальных панельных радиаторов отопления в Ростове-на-Дону
Установка радиаторов отопления играет ключевую роль в создании комфортной атмосферы в холодное время года.
Большой популярностью и востребованностью пользуются стальные радиаторы, которые отличаются не сложной конструкцией и массой преимуществ.
К основным достоинствам стальных батарей относят: хорошую гибкость, прочность и износостойкость. Все приборы отличаются между собой формой и конструкцией, по их принципу устройства их можно разделить на панельные и трубчатые.
Однако несмотря на всю свою простоту, установка панельных радиаторов связана со сложными техническими работами, которые должны выполняться исключительно профессионалами. Не стоит экономить и пытаться произвести монтаж батарей собственными силами, не имея при этом опыта работы, необходимых инструментов и оборудования. Так как от правильности и надежности монтажа стальных радиаторов зависит срок службы батарей и эффективность обогрева комнаты.
Основные этапы подключения стальных батарей
Установка стальных батарей выполняется в несколько этапов, которые требуют точности и качественного выполнения. Очень важно надежно закрепить радиатор на стене и правильно подобрать для этого соответствующие кронштейны.
Перед тем как высверлить на стене отверстия, забить в него дюбеля и вкрутить крепежи, специалисты компании наносят разметку мест установки прибора согласно схеме. После этого подключается запорная арматура и трубопровод.
Когда непосредственный монтаж и подключение радиатора завершены, обязательно производится опрессовка и пробный запуск системы, для того чтобы исключить протечки в местах стыков. Только после проведения всех проверок, убедившись в правильности установки, мастер сдает работу заказчику.
Выбор квалифицированной компании
Организация «Сплит Центр» занимается уже много лет монтажом отопительной системы, в том числе радиаторов любой конфигурации и сложности. Специалисты компании обладают достаточными навыками и знаниями, чтобы в самый короткий срок произвести монтаж панельных радиаторов отопления на самом высоком уровне.
Мы предлагаем не только подключение и установку батарей отопления, но и квалифицированную помощь в выборе модели прибора. Стоимость наших услуг напрямую зависит, от размера и количества радиаторов, а также в необходимости прокладки труб и других дополнительных операций. Однако, вне зависимости от сложности и размеров работы, мы гарантируем самые выгодные и доступные цены.
Основными достоинствами нашей компании являются:
- аккуратное и оперативное выполнение всех работ;
- низкие цены;
- надежное подключение;
- применение только высококачественных комплектующих.
Все работы выполняются точно по плану, где на каждом этапе производится строгий контроль. На каждую выполненную работу мы даем гарантию, что свидетельствует о нашем профессионализме и ответственности перед каждым клиентом.
Установка радиаторов отопления в Новосибирске
Наша компания «ДаблДом» предоставляет профессиональные услуги по монтажу инженерных систем. Установка радиаторов отопления в Новосибирске проводится мастерами с многолетним опытом. Они ежегодно проходят курсы повышения квалификации, сертификацию, поэтому мы гарантируем отменное качество проведенных работ.
Выполняем монтаж радиаторов отопления в новых системах, а также меняем старые. Занимаемся реставрацией. Установка радиаторов отопления по выбору клиента: алюминиевые, стальные, биметаллические.
Как мы работаем
Чтобы выполнить монтаж радиаторов отопления в Новосибирске, сначала наш мастер осматривает объект, где будут проводиться работы. Затем действуем в следующей последовательности:
- Составляем смету на установку радиаторов, показываем ее, согласовываем. При необходимости вносим корректировки по типу материалов, подключению, цене, принципу работы.
- Подписываем договор на установку батареи отопления. Все оформляем документально. Работаем в соответствии с прописанными в соглашении пунктами.
- Доставляем все инструменты и оборудование, радиаторы отопления на объект, чтобы устанавливать. У клиента не отбираем время на организационные моменты. Если у него нет желания присутствовать, отсылаем фото о продвижении монтажа батарей.
- Проводим установку или замену приборов в соответствии с проектом.
- Выполняем пусконаладочные мероприятия. Проверяем функциональность и работоспособность.
- Обучаем владельцев или ответственных лиц правилам безопасности при эксплуатации и уходе за батареями.
Все оформляем документально. Работаем в соответствии с прописанными в соглашении пунктами.На протяжении гарантийного срока самостоятельно обслуживаем установленные приборы.
Преимущества сотрудничества с «ДаблДом»
За время работы мы создали для своих клиентов удобный алгоритм взаимодействия, чтобы они могли экономить время и деньги, не беспокоились о качестве. Наши достоинства:
- стоимость радиаторов отопления в компании «ДаблДом» ниже, чем средняя цена таких же товаров по рынку;
- свыше 8 лет успешной деятельности;
- соблюдение сроков, предусмотренных подписанным соглашением;
- бесплатное проектирование, подбор максимально эффективного оборудования;
- удобные формы оплаты: наличный или безналичный расчет;
- сотрудничество с частными лицами и предприятиями, предоставление всех необходимых для отчетности документов.
У нас можно заказать любые услуги по обустройству инженерных систем в Новосибирске по невысокой стоимости: вентиляция, автоматический полив, водоснабжение, канализация. Звоните, чтобы получить бесплатную консультацию.
Установка и монтаж радиаторов (батарей) отопления
Радиаторное отопления – это самый известный способ отопления.
С 2004 года мы монтируем любые виды радиаторов отопления – секционные, стальные панельные, стальные трубчатые, дизайн радиаторы, конвекторы настенные/напольные/внутрипольные. Делаем качественное отопление с самыми высокими требованиями по надежности и эстетике.
Узнайте стоимость монтажа всех инженерных систем в Вашем доме уже сегодня! Звоните (812) 385-05-68
Базовый
- Радиаторы алюминиевые
- Тройниковое подключение трубами ППР
- Монтаж «Под ключ»
Стандарт
- Радиаторы стальные панельные
- Нижнее подключение
- Термоголовка
- Коллекторная разводка труб металлопластиком
- Монтаж «Под ключ»
Премиум
- Радиаторы стальные трубчатые Zehnder charlestone
- Нижнее подключение с хромированными трубками
- Термоголовка
- Коллекторная разводка трубами PEXa
- Монтаж «Под ключ»
Установка и монтаж радиаторов отопления
Эффективность и экономичность отопительной системы напрямую зависит от эксплуатационных параметров современных устройств передачи тепла – радиаторов. Установка радиаторов отопления новейшего образца, замена радиаторов отопления устаревших моделей на более совершенные позволяют значительно повысить качество теплоснабжения помещений, а значит, и комфорт проживающих в них людей.
Сегодня радиаторное отопление является одной из самых распространенных отопительных систем. Но для того, чтобы замена радиаторов принесла ожидаемый эффект, ее нужно проводить профессионально, с учетом специфики нагревательных приборов и правил их монтажа. Кроме того, все работы, в том числе установка крана на батарею отопления, должны выполняться официально через ЖЭК.
ООО «Теплосмарт» оказывает в СПб и Ленобласти профессиональные услуги по установке и замене конвекторов (напольных, настенных, внутрипольных) и радиаторов разных типов:
- секционных;
- стальных панельных;
- стальных трубчатых;
- дизайн радиаторов;
Выполняя монтаж радиаторов отопления под ключ, мы гарантируем высокое качество и приемлемую стоимость работы. Цена поставляемого оборудования и расходных материалов также всегда обоснована и конкурентна.
При организации и обновлении отопительных систем особое внимание уделяется не только функциональности и экономичности сети, но и эстетической составляющей. Современный и эргономичный дизайн фирменных радиаторов, использование хромированных труб и фитингов, аккуратное подключение из пола или стены – все это позволяет гармонично вписывать коммуникации в любой интерьер. Еще на этапе проектирования мы продумываем все нюансы, чтобы в дальнейшем избежать тупиковых ситуаций и не акцентировать особого внимания на отопительных приборах.
Монтаж системы радиаторного отопления: важные особенности
Установка батарей отопления в частном доме осуществляется с учетом:
- тепловой нагрузки помещения;
- высоты от пола до подоконника;
- назначения помещения;
- интерьерных особенностей и требований к дизайну комнат.
Принимая во внимание эти особенности и пожелания клиента, мы предлагаем оптимальные решения для каждого конкретного объекта. Наши специалисты обладают многолетним опытом работы и высокой квалификацией, что позволяет успешно справляться с задачами любой сложности.
Нам можно смело поручить и замену батареи, и монтаж отопления жилого дома с теплыми полами и радиаторной системой под ключ. Для нас не существует второстепенных задач. К выполнению каждого заказа мы относимся максимально ответственно. Гарантируем профессиональный расчет радиаторного отопления, грамотный выбор нагревательных приборов и расходных материалов, высокое качество монтажных работ и сервисного обслуживания. На монтаж радиатора отопления с регулятором тепла, установку газового оборудования и другие виды работ предоставляется гарантия сроком 5 лет.
Монтаж батарей отопления: оперативно, надежно, недорого
ООО «Теплосмарт» придерживается лояльной политики ценообразования, формируя на весь комплекс услуг и поставляемое оборудование оптимальную стоимость.
Мы всегда готовы идти на встречу заказчику и предлагать подходящие решения, не превышая ожидаемого бюджета. При этом мы всегда следуем технологии, соблюдаем отраслевые нормы и правила. Доверяя установку или замену радиаторов отопления нашим специалистам, вы можете быть уверенны в высоком качестве, своевременности и доступности наших услуг.
Наши дипломы и сертификаты
Почему с нами удобно и выгодно сотрудничать?
Мы гарантируем
Мы фиксируем их в договоре и соблюдаем неукоснительно.
В случае возникновения гарантийного случая мы устраним его бесплатно.
Спроектируем и смонтируем инженерные сети с применением проверенных решений и материалов.
Руководство по предварительной установке радиатора
| Castrads
Трубки для позиционирования
Никогда не устанавливайте трубопроводы окончательной фиксации чугунных радиаторов без подтвержденных измерений. Точные измерения центра трубы могут быть предоставлены до поставки по запросу.
Измерьте длину радиатора, добавьте 2 x 1,75 дюйма для гидравлических клапанов от конца втулок. Большая дыра, которая будет покрыта опорной пластиной клапана, может быть использована для обеспечения некоторой степени регулируемости.
Если у вас уже есть радиаторы, эта информация вам не понадобится.Просто используйте радиаторы в качестве направляющих.
При нормальной установке радиатор следует устанавливать как можно ближе к плинтусу. Возможно даже прикосновение задней части ножек радиатора к плинтусу.
Подумайте о шторах
Когда радиатор расположен под окном, закрытие шторы позади него, а не перед ним делает его намного более эффективным. Для напольных радиаторов это возможно, если вы отодвинете центры труб подальше от стены.Если ваши шторы до пола, не забудьте использовать только одну стойку, чтобы шторы могли полностью закрываться.
Радиаторы под окнами почти всегда достаточно низки, чтобы хватило одной опоры на стену, однако обязательно соблюдайте правила техники безопасности, изложенные в нашем руководстве по опоре для стен.
Защитите свой котел
Отказ от установки фильтра может сократить срок службы вашего котла.
Чугунные радиаторы содержат смешанные частицы, которые являются неизбежным результатом процесса литья.Хотя мы удаляем большую часть мусора, некоторые из них всегда останутся в любом чугунном радиаторе. Мы рекомендуем установить комбинированный магнитный и физический фильтр, такой как Sentinel Eliminator.
Клапаны
Установите термостатические клапаны на подающей стороне.
Castrads термостатические клапаны предназначены для установки на потоке или входной стороне радиатора, и запорные о возвращении. Если вы не уверены, какая сторона протока, включите нагрев с холода.Первой нагревается труба со стороны потока или входа.
Castrads можно установить тремя способами, как показано выше. BBOE — обычный метод в Великобритании. Установка TBSE может привести к появлению холодных точек, особенно в радиаторах длиной более одного метра.
Рабочие температуры и давления
Не превышайте температуры и давления ниже:
Максимальное рабочее давление 8 бар
Максимальная рабочая температура 120ºC
Установка панельного радиатора Buderus — Heat-Cool-Plumb
Отзыв об установке панельного радиатора Buderus (фотографии ниже).
Панельные радиаторы набирают популярность на североамериканском рынке гидроники по разным причинам. Я устанавливал только панельные радиаторы несколько раз, и каждый раз они работали прекрасно.
Панельный радиатор Buderus, который мы устанавливали, был сделан из стали. Преимуществом использования стального излучателя тепла является возможность смешивать сталь с чугуном или медью в одной и той же зоне.
В то время как медь и чугун в одной и той же зоне приведет к несбалансированному нагреву зоны из-за нагрева меди и чугуна с разной скоростью.
Панельный радиатор Buderus был выбран в качестве предпочтительного излучателя тепла, так как другие конвекторы в контуре выполнены из чугуна. Прежний конвектор, который заменял Buderus, замерз и раскололся, а также никогда не нагревался должным образом. С учетом стоимости чугунных конвекторов и времени, необходимого для приобретения литого конвектора, стальные панельные радиаторы идеально подходят для этих целей.
Гидравлическая система в этом конкретном доме состояла из котла, работающего на жидком топливе, у которого была магистраль 1-1 / 4 дюйма с однопоточными тройниками 1/2 дюйма на главном контуре.Заменяемый конвектор располагался в подвале, как раз так получилось, что он находится ниже основного контура. Это очень важно в мире однопоточных и переключающих тройников.
Однопоточные тройники в этом случае отводят воду из основного контура в радиаторы или конвекторы. Вода, отводимая в конвекторы, нагревает кондиционируемое пространство. Теперь, когда конвектор или радиатор расположены ниже основных, требуются два монопроточных тройника для более сильного отвода нагретой воды.
Тройник Mono-Flow с резьбойПри дополнительном исследовании (снятие доступа в потолке) было обнаружено, что только один монопоток, расположенный на обратном трубопроводе, подавался на обратном трубопроводе конвектора. В комплекте поставки конвектора был обычный тройник 1-1 / 4 ″ x 1/2 ″. Это было бы хорошо, если бы конвектор был расположен на выше основной, однако этот конвектор был расположен на ниже основной. Чтобы решить эту проблему и гарантировать, что новый панельный радиатор будет нагревать, на стороне подачи конвектора будет установлен второй однопоточный тройник.
Добавлен второй однопоточный тройник на приточной стороне панельного радиатора.
Панельный радиатор Buderus поставлялся с комплектом молли и винтами с затяжкой 2-3 / 8 ″, которые использовались для крепления кронштейна панельных радиаторов к стене. После установки труб в новый панельный радиатор Buderus и розжига котла панельный радиатор начинает нагреваться и хорошо выделять тепло. Проблема, которая годами преследовала систему отопления домов, была выявлена и решена в считанные часы.
Недавно установленный панельный радиатор Buderus обогревает холодный угол подвала.Идеально подходит!Последняя регулировка была произведена на самом панельном радиаторе. Компания Buderus поставляет каждый панельный радиатор с клапаном, который устанавливается на заводе для дросселирования потока внутри панели. Клапан желтого цвета, на нем указан номер 1-7. 1 — почти закрытый, а 7 — широко открытый. Для этого случая было решено оставить радиатор на уровне 7 (широко открытый).
Каждый панельный радиатор поставляется с клапаном, который устанавливается на заводе-изготовителе для регулирования тепловой мощности радиатора.Всегда полезно разгадывать загадку гидроники и внедрять эффективное решение. Так уж вышло, что на этот раз решением стали панельный радиатор Buderus + 2-й однопоточный тройник.
Спасибо за прочтение.
Что нужно и чего нельзя при установке радиатора
Если есть что-то, что нужно каждому радиатору, помимо электричества, конечно, это правильная установка. Если вы решили взять на себя установку нового радиатора, вот несколько полезных советов, которые значительно упростят вашу работу.
Где установить новый радиатор
Не беспокойтесь о том, где разместить новый радиатор, ; с хорошими радиаторами даже унылые помещения могут выглядеть хорошо.
Сделайте примите во внимание существующие трубопроводы. Люди часто предпочитают устанавливать радиаторы на том же месте, где они ранее устанавливали радиатор. Люди, естественно, склонны следовать этой практике, поскольку это дает им возможность использовать старые трубопроводы и не тратить много денег на установку новых труб.
Однако вы не должны позволять трубопроводам определять, в какой стене должен находиться ваш новый радиатор. Вы не должны допускать, чтобы ваш прошлый выбор ограничивал ваши возможности, когда дело касается местоположения вашего нового радиатора.
Размеры радиатора
Не спешите с покупкой радиатора !
У не торопитесь, чтобы выбрать правильный радиатор в соответствии с вашими потребностями. Если вы хотите доверить это экспертам, наши специалисты по отоплению посоветуют вам, какой радиатор лучше всего соответствует вашим требованиям.
Радиаторытеперь доступны во всех формах и размерах. Если вы планируете конкретное место для вашего нового радиатора, наши специалисты учтут это и свяжутся с вами с нашими рекомендациями. Поскольку радиаторы доступны во всевозможных вариантах, ваш новый радиатор также можно установить в компактных углах.
Вы беспокоитесь, что новый радиатор не будет идеально вписываться в интерьер вашего дома? Если да, то вы с облегчением узнаете, что у нас есть более 40 цветов на ваш выбор.Наши радиаторы основаны на современном дизайне, чтобы идти в ногу с последними тенденциями в области ремонта дома.
Конструкция радиатора
Не придерживайтесь традиционного дизайна.
Поэкспериментируйте немного с доступными дизайнами , даже если это потребует от вас изменения настроек комнаты. Если вы решите пойти против традиции, не устанавливая новый радиатор под окном, ваши возможности значительно увеличатся в отношении конструкции радиатора. Если у вас есть заброшенная стена, которую вы хотели бы использовать, наши вертикальные радиаторы могут оказаться отличным вариантом.
При установке вертикальных радиаторов следует учитывать ряд факторов. Важным моментом является вес радиатора, когда его трубы заполнены водой. Однако проблему веса можно решить, применив гипсокартон.
Наши специалисты решат большинство вопросов, которые могут у вас возникнуть по установке вертикальных радиаторов отопления.
Выбор подходящего радиатора и клапана
Не покупайте радиатор и клапан, если вы не уверены, что он полностью соответствует вашим требованиям.
Сделайте необходимые расчеты с помощью калькулятора BTU, прежде чем покупать радиатор. Этот расчет даст вам точную тепловую мощность, которая требуется вашему радиатору для обогрева помещения, в котором будет установлен новый радиатор.
Следующая задача — выбрать подходящий клапан для вашего радиатора. Из-за огромного количества вариантов, доступных с клапанами, большинство производителей радиаторов не поставляют клапаны вместе с продуктом.
Тип клапана, который вам нужен, зависит от многих факторов, таких как положение ваших труб и их место подключения к радиатору.
- Если трубы были скрыты под полом и их необходимо подсоединить к радиатору снизу, то прямые клапаны — правильный выбор.
- Для труб, которые выходят из-под пола, но присоединяются к боковым концам радиатора, вам следует выбрать угловые клапаны.
- Для труб, выходящих из стены и соединяющихся либо с нижним, либо с боковым концом радиатора, вам следует приобрести угловые клапаны.
Следующее соображение должно заключаться в выборе между ручными и термостатическими клапанами.
- Если вы хотите, чтобы температура контролировалась главным термостатом, а не клапаном, вам следует выбрать ручные клапаны.
- Если вы хотите, чтобы температура контролировалась не только клапаном, но и термостатом, термостатические клапаны — правильный выбор.
Таким образом, хотя установка собственного радиатора — не самая сложная задача в мире, домовладельцам, безусловно, следует учитывать множество факторов.Если мысль об установке радиатора по-прежнему вызывает затруднения, свяжитесь с командой Great Rads для получения советов и рекомендаций экспертов.
Как установить стальные радиаторы
Процесс установки радиатора потребует использования рулетки для точного измерения ширины и высоты радиатора, а также площади поверхности, на которой будет установлен радиатор.
Другой необходимый инструмент — электрическая дрель для крепления радиатора либо к двухтрубной паровой системе, либо к однотрубной системе.Сам радиатор присоединяется к радиаторному клапану, который расположен с правой или левой стороны радиатора. Чтобы прикрепить устройство, используйте гаечный ключ, чтобы затянуть гайки на хвостовиках клапана. Однако важно не перетягивать хвостовики клапана, так как это приведет к повреждению поверхности соединений. Модель, размер и возраст радиатора будут определять размер гаек и радиаторных клапанов, необходимых для сборки.
Если будет установлена более новая модель, должны быть установлены радиаторные клапаны различных размеров, которые можно использовать в зависимости от модели радиатора.Некоторые модели требуют, чтобы кронштейны были прикреплены к небольшому участку стены, который обычно находится под подоконником или в изолированной области комнаты. Самый распространенный тип радиаторов — это колонный радиатор, который крепится к трубам прямо в пол. Этот тип радиатора все еще используется в домах, построенных до 1978 года. Те, кто хочет сохранить красоту старинного дома, не удаляют этот тип радиатора. Те, кто хочет обновить старый дом новым радиатором, могут это сделать.Если дом не слишком старый, можно легко установить новый радиатор, чтобы он соответствовал трубам.
Если цель — установить новый стальной радиатор, просто возьмите гаечный ключ и открутите гайки по обе стороны от старого радиатора. Перед тем как открутить гайки, поверните ручку на клапане радиатора, чтобы сначала выключить радиатор. Обязательно используйте пластиковый контейнер для сбора воды, которая будет стекать прямо из клапана радиатора. Обязательно выполняйте одну сторону за раз. Когда вода слита, осторожно снимите старый радиатор и отложите его в сторону.Радиаторы могут быть немного тяжелыми, поэтому лучше попросить друга помочь их поднять, если с радиатором нельзя справиться в одиночку. Затем с помощью рулетки измерьте площадь, в которой радиатор будет висеть на стене.
Также эффективно измерить длину верхней части радиатора.
Если это радиатор на стальной колонне, к задней части верхней части колонны можно прикрепить металлические крючки. Это можно использовать в качестве ориентира, чтобы точно определить, где повесить радиатор на стене, где будут кронштейны, прикрепленные винтами и гайками.Убедитесь, что кронштейны на стене находятся на одном уровне с креплениями на радиаторе. Эти кронштейны обеспечивают устойчивость радиатора, а также служат опорой для удержания его веса. Если плоскопанельный радиатор будет устанавливаться на стене, все, что потребуется, — это кронштейны. На эти кронштейны плотно прилегает плоскопанельный радиатор.
Подвесив стальной радиатор на кронштейны, просто прикрепите каждый конец радиатора к вентилю радиатора, затянув гайки. Не затягивайте их слишком сильно.Наконец, удалите давление из радиатора с помощью спускного ключа. Каждый заказываемый вами радиатор поставляется с конкретными инструкциями и дополнительными деталями для сборки. Для получения дополнительной информации по этому поводу посетите AEL Heating.
Стиль мотивация Обзор радиатораBuderus Panel и установка
Я купил шесть панельных радиаторов Buderus и установил их в нашем доме. Подробности см. В разделе «Как установить систему лучистого отопления».
Плюсы Buderus Radiators
Отделка действительно хороша, и производство проделало фантастическую работу.Радиатор поставляется с настенными кронштейнами, чтобы их можно было повесить на стену; однако я выбрал это только с одним радиатором, самым маленьким, который я купил (24 x 24 x 4 ″).
Термостатический клапан потока (см. Справа) великолепен и настоятельно рекомендуется.
Я установил почти все радиаторы под окнами и с помощью напольных кронштейнов. Преимущество заключается в том, что вы можете повесить занавеску за радиатором на ночь и сохранить больше тепла (или тепла от окон).
Кроме того, я поместил на стену светоотражающую пленку и сделал воздушный зазор 2–4 дюйма, чтобы минимизировать потери тепла через стены и окна.
Простая установка: я купил адаптеры Buderus PEX и использовал трубу PEX с кислородным барьером 3/4 ″. Оранжевая труба Sharkbite работала лучше всего, потому что другая труба, которую я использовал (Rifeng), имела немного более толстую стенку и ее было трудно использовать с фитингами Sharkbite; однако он тоже работал нормально.
Без звука: вы вообще ничего не слышите. Если вы это сделаете, вода течет слишком быстро, и вам необходимо отрегулировать дифференциальный байпасный клапан в вашей системе отопления или скорость насоса.
Качество: сталь высшего качества, никогда не ржавеет и не царапается.Безусловно, прослужит более 50 лет при правильном уходе. Распределение тепла просто фантастическое.
Более простая система: поскольку никакие детали в моей системе не ржавеют (я использовал латунные фитинги Sharkbite и теплообменники и насосы из нержавеющей стали), мне не нужно слишком беспокоиться о химическом составе воды и несовместимых деталях.
Минусы радиаторов Будерус
Настенные кронштейны немного дешевы, их не так просто отрегулировать. В деревянном каркасном доме с штукатуркой может быть сложно повесить радиатор на стену, так как места расположения стоек могут просто не подходить.
футов: три моих радиатора установлены с помощью напольных кронштейнов. Они, честно говоря, выглядят не очень красиво и стоят полбезопасности, особенно дополнительное пластиковое покрытие, за которое нужно доплачивать. Кроме того, я заказал три комплекта для одинаковых радиаторов и получил три разных типа кронштейнов для напольного монтажа. Только один набор подошел идеально, два других потребовали дополнительной работы, чтобы подогнать его. Если не считать косметики напольных кронштейнов, стоимость просто смешная.
Упаковка. Будьте осторожны, перемещая радиаторы по поддонам. Выступающие ногти легко их поцарапают.
Я повернул радиатор, чтобы скрыть царапину. Но в целом покрытие достаточно прочное, поэтому при нормальном использовании вообще не должно быть царапин.
Самый большой обман — это цена. В Германии вы можете доставить большой 72-дюймовый радиатор к вашей двери менее чем за 200 евро, а здесь вы берете 750 долларов! Кроме того, вам также понадобятся различные аксессуары, такие как термостатический клапан для регулировки температуры и адаптеры PEX.В зависимости от вашей системы вам также потребуются перепускные клапаны на каждом радиаторе, и все это значительно увеличивает стоимость.
Самый нелепый «обман» сейчас, когда мы говорим о расходах, — это то, что вы тратите почти 1000 долларов на каждый радиатор, и они не включают вентиляционный ключ (квадрат). Конечно, вы можете использовать отвертку, чтобы удалить воздух из радиатора, и вам не нужно делать это часто, но в некоторых случаях для отвертки нет места. Поэтому я заказал ключ из Германии за 50 центов, так что теперь я счастлив … но все еще не понимаю, почему мы платим здесь столько денег за радиатор, а он не включен …
Сводка
Этот радиатор стоит каждой копейки! Несмотря на завышенную цену в США.S. Я бы купил их снова (я купил свой на SupplyHouse.com и http://www.tanklesswaterheaters.com/buderus-model-n-22-22-by-xx-hydronic-panel-radiator.html. Вторая компания оказалась дешевле, поскольку они взимают плату только один раз за доставку всего заказа, что может быть намного дешевле при заказе большого количества радиаторов по сравнению с ценами «все включено» SupplyHouse).
Качество феноменальное. Я не могу поверить, что люди до сих пор используют чугунные радиаторы, когда Buderus производил эти стальные радиаторы на протяжении веков!
Обновление 2020
Я обратил внимание на то, что Beacon Morris также производит (вероятно, импортирует) очень похожие на вид радиаторы по гораздо более низким ценам.Я планирую в ближайшее время изучить их.
Прочие описания
Недавно я писал о резервном копировании Hyper-V и связанных с ним технологиях.
чугун против. Сталь — Ironworks Radiators Inc.
«Проблема заключается в недостатке знаний и в неопытных технических специалистах, выполняющих работу».
Люди продолжают ошибаться относительно сложностей смешивания стальных решеток в существующем доме с чугунными радиаторами.
Арон говорит: « Большинство оптовых и розничных торговцев сантехникой продают стальные радиаторы, и многим из них все равно, что у вас сейчас есть в доме… вы просите у них продукт, они вам его предоставляют. Никаких консультаций, никто никогда не спрашивает, что вы с ним делаете. ».
Арон продолжает: « У вас все еще есть установщики, которые так и не узнали, в чем разница между ними. Они будут считать, что радиатор — это радиатор, у этого радиатора есть тепловыделение — 2000 БТЕ, и оно будет соответствовать помещению, в котором он находится.И они совершенно правы; он удовлетворит комнату, если в нем есть горячая вода. Исходя из массы системы, этого может не произойти в течение трех четвертей часа ».
В доме с существующими чугунными радиаторами часто есть радиатор, который нужно заменить, или, если делают ремонт, люди часто предполагают, что их нужно заменить на стальной радиатор. Они забывают о двух вещах: их радиаторы можно полностью отремонтировать, чтобы они выглядели новыми, и о том, что доступен новый чугун.Но без надлежащего руководства большинство людей не знают всех возможных вариантов.
Добавление одного или нескольких стальных радиаторов вызывает проблему по той простой причине, что сталь выделяет тепло намного быстрее, чем чугун. Итак, если в вашем доме есть чугунные радиаторы, и вы измените радиатор в спальне на стальной, когда термостат в вашей гостиной требует тепла, радиаторы будут нагреваться. Чугунные будут выделять это тепло медленно, скажем, в течение часа. Стальной радиатор будет нагреваться точно так же, но будет выделять тепло за долю времени, и тогда этот радиатор — и эта комната — станут холодными.
Можно смешивать сталь и чугун в одном доме посредством зонирования, но это уже совсем другой блог….
Тип RF | коммерческие Hydronic Radiators
General:
Обеспечьте стальные панельные радиаторные элементы указанной длины и расположения, а также мощности, стиля и оснащения в соответствии с графиком. Излучение настенной нагревательной панели должно быть цельной, цельносварной стальной конструкцией, состоящей из плоских водяных труб, приваренных к коллекторам на каждом конце.Радиатор должен включать встроенную цельносварную перфорированную верхнюю решетку толстого калибра (минимум 0,09 дюйма) (для изогнутых радиаторов решетка отсутствует). В моделях RF к задней стороне водяных труб приварены стальные гофрированные ребра для увеличения конвективной мощности агрегата. На каждую ногу должно приходиться не менее 32 плавников. Ребра должны начинаться в пределах 1 дюйма от коллекторов и привариваться точечной сваркой три раза на трубу.
Коллекторы радиатора должны включать все необходимые впускные, выпускные и вентиляционные соединения по мере необходимости.Стандартные присоединительные размеры — коническая резьба NPT для подающего и обратного трубопроводов и 1/8 дюйма для вентиляционного соединения. Там, где это необходимо для правильного потока воды, предусмотрена внутренняя перегородка. По желанию.» подключения должны быть доступны за дополнительную плату.
Панели излучающего отопления должны быть доступны длиной от 2’-0 ”до 29’-6” с равным шагом в два дюйма без необходимости соединения. Излучение панели должно быть способно монтироваться на типичную конструкцию стеновой стойки без дополнительной блокировки или обвязки.Соответствующие кронштейны для настенного монтажа или дополнительный монтаж на напольной стойке должны быть обеспечены излучением. Радиационное расширение панели не должно превышать 1/64 дюйма на фут излучения при 215ºF. Установщик должен обеспечить соответствующую компенсацию расширения для каждого радиатора.
Панель радиационная должна быть произведена в США.
Номинальное давление:
Номинальное давление излучения должно быть следующим:
СТАНДАРТ: рабочее давление — максимум 56 фунтов на квадратный дюйм, испытательное давление — максимум 74 фунта на квадратный дюйм
ИЛИ
MEDIUM: рабочее давление — максимум 85 фунтов на квадратный дюйм, испытательное давление — максимум 110 фунтов на квадратный дюйм
ИЛИ
ВЫСОКИЙ: рабочее давление-128 фунтов на квадратный дюйм максимум, испытательное давление 184 фунтов на квадратный дюйм максимум
Отделки:
Излучение панели должно быть очищено и фосфатировано перед нанесением порошкового покрытия.Затем радиационная отделка окрашивается глянцевым порошковым покрытием с общей толщиной краски 2-3 мил (0,002–0,003 дюйма). Цвет должен быть выбран из десяти стандартных цветов Runtal; или Дополнительные цвета Runtal будут доступны за дополнительную плату.
Гарантия:
На все радиаторы Runtal распространяется 5-летняя ограниченная гарантия.
Производитель:
При соблюдении требований предоставьте плоские трубчатые панели излучения производства Runtal North America, Inc.
ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ, КОТОРЫЕ МОГУТ БЫТЬ ДОБАВЛЕНЫ В СПЕЦИФИКАЦИЮ:
- Ребристые накладки на трубы, обработанные под радиаторы, должны быть обеспечены излучением.
- Изготовитель излучения должен обеспечить комбинированный запорный клапан / штуцер шириной менее двух дюймов для подачи и возврата к каждому панельному радиатору, который будет установлен на месте другими. При необходимости следует использовать соединители
- Runtal-Flex для компенсации расширения радиаторов.
Тип модели RF
Краткие технические характеристики
RF-3 с боковыми и вертикальными соединениями — показан только для примера
Спецификация панельного радиатора
|
|
