Какой циркуляционный насос выбрать для системы отопления загородного дома.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Все больше и больше горожан становятся счастливыми обладателями загородных домов. И если раньше дачная жизнь ассоциировалась только с жарким летом, то теперь сезон длиться практически круглый год. Однако далеко не все готовы мириться с неудобствами «стародачной» жизни – современному человеку для нормального отдыха требуется привычный комфорт. А в нашем не слишком мягком климате в это понятие входит, прежде всего, тепло в родном жилище. Именно поэтому, устройство систем отопления – весьма животрепещущая проблема для владельцев недвижимости на природе. Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя подбор и монтаж этого незаменимого элемента систем отопления лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. В домах, коттеджах площадью до 100 м². могут использоваться отопительные системы открытого типа. Принцип их работы основан на явлении конвекции – нагретый теплоноситель «легче» холодного и естественным образом поднимается наверх, откуда разливается по ветвям отопительной системы, отдавая тепло в воздух. Однако, несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение – прежде всего потому, что пригоден только для домов небольшой площади – приблизительно до 100 м²., стоит отметить и невысокую эффективность данного метода.

Циркуляционный насос - насос, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу, как правило системы отопления закрытого типа, повышая эффективность отопления. Для систем отопления частных домов почти более десятилетия применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенностью этой конструкции является то, что охлаждение и смазка подвижных частей производится протекающей жидкостью, делая работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов являются экономичность, долговечность, небольшие габариты и бесшумность. Для домов с площадью свыше 150 м². необходимо применять принудительную циркуляцию теплоносителя, так как естественная конвекция уже не сможет обеспечить равномерный прогрев всех отопительных приборов (батарей). Циркуляционный насос перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания. При этом важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам.

Для правильного выбора циркуляционного насоса прежде всего, необходимо знать сколько тепла понадобиться для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м°/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом, например насосы Grundfos Alfa 2. Такие циркуляционные насосы самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1.


где хх - диаметр трубопровода

Часто в задают вопрос: "Почему шумят трубы системы отопления? Как убрать шум в трубах?"

Шум в трубопроводах вызывается обычно либо неправильно подобранным («переразмеренным») и установленным насосом, либо наличием воздуха в системе. Именно поэтому нужно с особым вниманием отнестись к подбору и монтажу циркуляционного насоса. Следует заметить, что рекомендуется устанавливать гидрокомпенсатор (гидроаккумулятор, мембранный бак). Этот бак ставится для поддержания требуемого статического давления в системе. Гидрокомпенсатор позволяет избежать кавитационных нагрузок, которые вредны для насоса и создают шум в трубах. Если в отопительную систему попал воздух, это тоже будет вызывать гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Для решения данной проблемы необходимо:

  1. Заполнить систему полностью.
  2. Удалить воздух из «воздушек» (специальных клапанов на отопительных приборах).
  3. Включить котел.
  4. Включить насос и открыть кран радиатора, убедившись, что циркуляция воды есть.
  5. Дать насосу поработать несколько минут.
  6. Выключить насос и повторно удалить воздух из системы.
  7. Проверить статическое давление и, при необходимости, дополнить систему водой (см.Таблицу 2)
  8. Повторно включить и, если это нужно, отрегулировать насос (обычно для регулируемых насосов это не требуется).
Таблица 2. Необходимое статическое давление на входе в насос.
Температура жидкости Минимальное давление на входе
75 0,5
90 2,8
110 11

Современные центробежные насосы могут без вреда для себя отключаться на длительное время, не использоваться, например в летнее время. Даже если в результате остановки в теле насоса возникнут отложения, их легко удалить, переключив нерегулируемый насос на максимальную скорость вращения. Регулируемые насосы, такие как GRUNDFOS ALPHA 2, Magna 3 снабжены специальной функцией деблокирования.

Современные модели циркуляционные насосы имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации. Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. При этом насосы класса «А» потребляют в среднем 6 Вт, что соответствует 90 кВт ч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы. Срок службы качественного циркуляционного насоса составляет не менее 10 лет. Для длительной бесперебойной работы следует соблюдать рекомендации производителей: правильно подобрать и установить циркуляционный насос, использовать в системе специально подготовленную воду, не допускать «завоздушивания» системы.

Большой ассортимент циркуляционных насосов позволяет сделать оптимальный подбор для каждой индивидуальной системы. Это обеспечивает отсутствие эксплуатационных проблем и долгую бесперебойную службу.

Для повышения комфорта и экономии энергии в систему ГВС индивидуального дома можно установить специальный циркуляционный насос, например GRUNDFOS UP Comfort. Это позволит не дожидаться, пока из крана пойдет горячая вода, что не только снижает затраты на электроэнергию, но и уменьшает расход воды. Стоит заметить, что в 2002 г. насос GRUNDFOS UP Comfort получил европейскую премию за промышленный дизайн. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA .

При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления.
В таблице 3 приведены ориентировочные данные для подбора насосов для теплых полов.

Таблица 3. Рекомендуемый регулируемый насос для систем «Теплых полов»


Итак, в нашем обзоре мы постарались ответить на большинство вопросов, которые возникают у покупателей циркуляционных насосов. Безусловно, как уже говорилось, расчет и монтаж систем отопления – дело сложное и требующее квалифицированного подхода. Однако понять, как система работает и для чего и как служат различные ее элементы несложно и вполне доступно современному домовладельцу. Более того, такие познания не только облегчат эксплуатацию дома, но и позволят с открытыми глазами сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.

Ознакомиться с линейкой циркуляционных насосов Grundfos Вы можете в разделе Циркуляционные насосы для систем отопления и кондиционирования

Циркуляционные насосы для отопления: доступные цены, отзывы

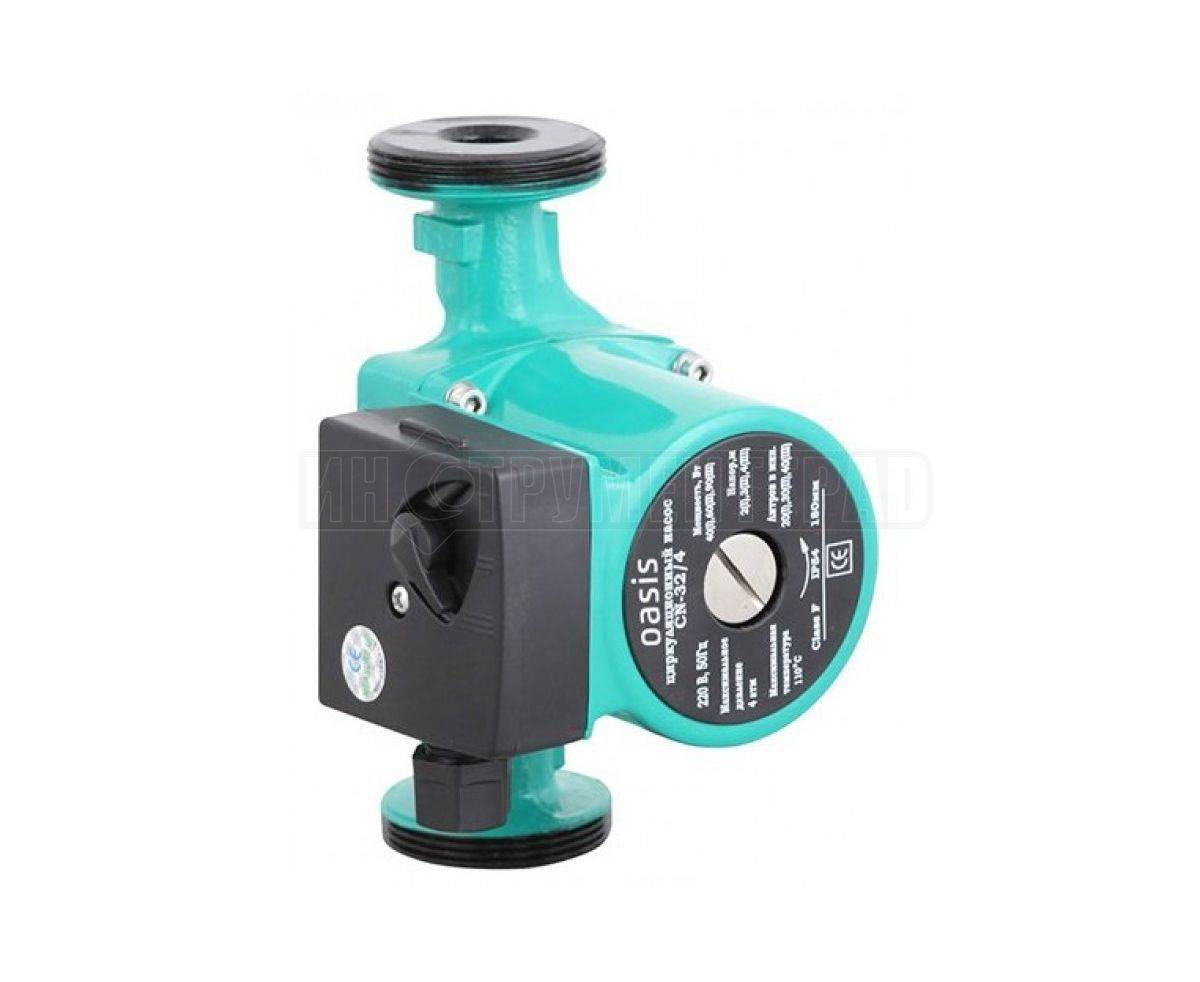

   Циркуляционный насос для отопления и автономного горячего водоснабжения предназначен для принудительной циркуляции и рециркуляции жидкого теплоносителя в замкнутых системах закрытого типа. Технические характеристики водяных помп различаются производительностью, диаметром подсоединения, напряжением питающей сети и потребляемой мощностью. Поэтому, чтобы правильно выбрать циркуляционный насос для отопления, цена которого зависит от типа ротора, модификации и производителя, необходимо обращаться в специализированные магазины климатической техники.

   Помпы циркуляционного типа обладают следующими отличительными особенностями и преимуществами:

  • Минимальное потребление электрической энергии;
  • Небольшие тепловые потери и отсутствие воздушных пробок;
  • Малошумность при эксплуатации;
  • Простота исполнения и установки;
  • Фирменная гарантия на эффективность и безопасность работы.

   На рынке теплотехнических приборов представлены циркуляционные насосы для систем отопления и автономного горячего водоснабжения двух типов:

  • С мокрым ротором, когда крыльчатка непосредственно взаимодействует с горячей водой или другим видом теплоносителя;
  • С сухим ротором, когда крыльчатка не соприкасается с теплоносителем.

   Агрегаты с мокрым ротором рекомендуется устанавливать в частных домах, где система отопления и горячего водоснабжения имеет небольшой объём теплоносителя. Устройства с сухим ротором, имеющие КПД 70% применяются в крупных системах горячего водоснабжения и отопления.

   Выпускаемые бытовые циркуляционные насосы для систем отопления и автономного горячего водоснабжения рассчитаны на работу от однофазной или трёхфазной электрической сети.

   В нашем специализированном магазине МирКли представлен широкий спектр высокопроизводительного оборудованияразличных модификаций для отопления и горячего водоснабжения от известных производителей Aquatic, Speroni, Беламос, Джилекс и других. Квалифицированные специалисты подберут нужную модель насоса для вашей системы горячего водоснабжения и отопления, а также организуют оперативную доставку заказа!

Выбор циркуляционного насоса

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т. е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления. Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст.) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.
Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Подбор насоса. Советы экспертов компании Климат Технологии

Как выбрать циркуляционный насос

Циркуляционный насос обеспечивает принудительную циркуляцию, как следует из названия,  теплоносителя, чаще всего воды. Отопительные системы с естественной циркуляцией применяются все меньше и меньше. Ведь они имеют ряд недостатков. Применение же циркуляционого насоса позволяет уменьшить диаметр трубопроводов, не привязываться к размещению отопительного котла только в нижней точке, да и просто быстрее прогреть помещение и создать комфортную температуру.

Простота конструкции, надежность и долгий срок службы циркуляционных насосов послужили их широкому применению в нашей жизни. Циркуляционные насосы есть в системах отопления, могут применяться в бытовом горячем водоснабжении, использоваться для движения жидкостей охлаждения в системах кондиционирования воздуха. Имея примерно одинаковую конструкцию, для каждого случая применения циркуляционные насосы все таки разнятся, особенно в части материалов для их изготовления.

Из всего вышесказанного следует отметить подбор насоса включает следующие основные критерии:

  • условия эксплуатации, которые включают температуру теплоносителя и вещество, используемое в качестве теплоносителя, а также диаметры трубопроводов
  • необходимую производительность
  • напор

Для того, чтобы подобрать циркуляционный насос необходимо учитывать основные параметры (напор и производительность), которые находятся в непрерывной зависимости друг от друга. Напор, который создается циркуляционным насосом должен преодолевать гидравлические сопротивления элементов системы отопления запорно-регулирующей арматуры, трубы, различных колен и тройников, отопительных приборов.

Для систем отопления частных домов, в основном, применяют насосы с так называемым «мокрым ротором». Рекомендуем обратить Ваше внимание на насосы GRUNDFOS UPS. Конструктивным отличием насосов GRUNDFOS типа UPS является охлаждение и смазка подвижных элементов самой протекающей жидкостью. Современные циркуляционные насосы, особенно ведущих мировых лидеров, таких как Grundfos Дания экономичны, надежны, долговечны и малошумны. Хотя относительные новички, например, циркуляционный насос Спрут завоевывает покупателя своей ценой и неприхотливостью и уже твердо и уверенно зарекомендовал себя на рынке Украины. Чтобы насос работал надежно и не доставлял хлопот, его необходимо правильно подобрать.  Без некоторых расчетов здесь никак не обойтись.

В системах отопления. При подборе насос прежде всего нужно определиться с количеством тепла, необходимого, чтобы не мерзнуть в доме или квартире зимой. Его примерно можно вычислить в зависимости от площади обогреваемого помещения. Исходя из расчетов по европейским стандартам, количество тепла, необходимое на отопление 1 кв.м в доме с 1–2 квартирами составляет 100 Вт, а для многоквартирных домов 70 Вт.

Однако, если теплоизоляция здания не отвечает нормативам, то в расчет берут более высокое удельное потребление тепла. Для производственных помещений и жилых домов с улучшенной теплоизоляцией требуется 30–50 Вт/кв. м.

Далее рассчитывают необходимую производительность насоса:

Расход (объемная подача) рассчитывается по следующей формуле:


 – объемный расход, м3/ч
 – потребная тепловая мощность, кВт
 – температура в подающем трубопроводе, °С
– температура в обратном трубопроводе,°С.

Потребную тепловую мощность определяем по табл.1 (при максимальных тепловых потерях = 100 Вт/м2):

Таблица 1 – Потребная тепловая мощность, кВт

Sот, м2

60

70

80

90

100

120

140

160

180

200

220

240

260

280

300

320

340

360

Ф, кВт

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

32,0

34,0

36,0

Следующим шагом при подборе насоса будет определение необходимого напора (давления) в трубопроводе - сопротивление, которое насос должен преодолеть при нагревании воды в трубах.
Высота всасывания насоса Н определяется следующей формулой:

где: , - потери давления в подающем и обратном трубопроводах (Па/м), определяются по табл. 2

Таблица 2 - Потери давления

Данная таблица используется для определения вероятных потерь давления в трубопроводе, измеряемых в Па/м (при температуре воды 60°С).
Рекомендуемые потери в трубах – не более 105 Па/м.

,  -длина подающей и обратной линии, м;
,,- отдельные сопротивления, Па.
Значения отдельных сопротивлений можно найти в технических требованиях изготовителей на используемые изделия. При отсутствии данной информации, в качестве приблизительной оценки можно использовать следующие значения:
Котел: от 1000 до 2000 Па
Смеситель: от 2000 до 4000 Па
Термостатический вентиль: от 5000 до 10000 Па
Тепломер: от 1000 до 15000 Па.

На следующем этапе также необходимо определиться еще с одним параметром - количеством скоростей, на которых может работать Ваш насос. Многоскоростные насосы (обычно три скорости – GRUNDFOS UPS) позволяют с легкостью корректировать температуру радиаторов отопления в доме или квартире - скорость работы насоса можно снижать, при увеличении температуры на улице. Регулировка скоростей осуществляется переключателем на корпусе насоса. Если желания возиться с насосом нет, можно приобрести полный автомат, который сам "приспособится" под систему и будет функционировать в оптимальном режиме (GRUNDFOS ALPHA 2).

Исходя из вышеперечисленных критериев, теперь мы можем подобрать необходимый насос. Однако следует учесть, что параметры, которые мы получили в результате приведенных выше расчетов, необходимы для работы при максимальной нагрузке. Но, как правило, такие условия встречаются крайне редко, и большую часть отопительного сезона потребность в тепле не столь велика.

Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1. Рекомендуемый регулируемый насос

Дом, м2

Объемная подача
в радиаторной системе отопления,
м3

Тип насоса

80-120

0,4

GRUNDFOS ALPHA2 25-40
UPS 25-40

120-160

0,6

GRUNDFOS ALPHA2 25-40
UPS 25-40

169-200

0,7

GRUNDFOS ALPHA2 25-40
UPS 25-40

200-240

0,8

GRUNDFOS ALPHA2 25-40
UPS 25-40

240-280

0,9

GRUNDFOS ALPHA2 25-60
UPS 25-60

Есть один нюанс при использовании циркуляционных насосов для системы горячего водоснабжения. Для циркуляции горячей воды бытового назначения рекомендовано использовать насосы с корпусом из нержавеющей стали, бронзы или латуни. Это связано с быстрым разрушением чугунных корпусов в воде, богатой кислородом. Выбрать нужную модель можно в каталоге, это насосы Comfort UP.

В последнее время потребители все больше задаются вопросом, как много электроэнергии будет потреблять насос. Не смотря на то, что циркуляционные насосы отличаются своей экономичностью и потребление энергии у них не больше, чем, скажем, у небольшой электрической лампочки, однако ведущие производители продолжают работать над их экономичностью.

В заключении хотелось сказать об одном очень важном соглашении, к которому пришли ведущие производители циркуляционных насосов. В соответствии с единой классификацией по энергопотреблению, всем циркуляционным насосам присвоили ярлыки соответствующей категории, имеется ввиду аналогия с бытовой техникой. К примеру, потребление энергии насосов «А» класса (таких как, GRUNDFOS ALPHA 2) составляет в среднем 6 Вт, что соответствует 90 кВтч в год. Безусловно, надо отметить тот факт, что на сегодняшний день наиболее экономичными являются регулируемые циркуляционные насосы.

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

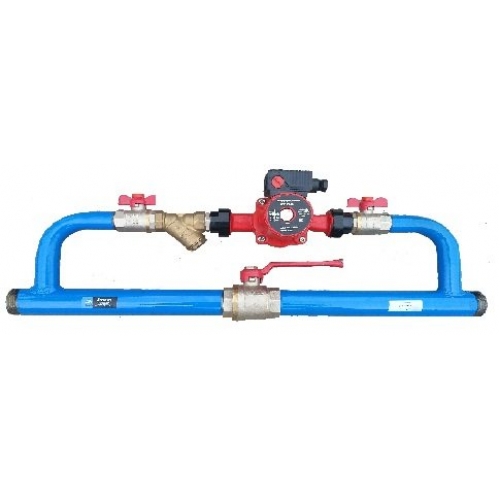

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Как правильно установить водяной циркуляционный насос для отопления

Здесь вы узнаете:

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Особенности современных отопительных систем

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Монтажа насоса на отопление - преимущества в Москве

Если требуется установить насос на отопление, то выгодно заказать услугу можно на сайте Юду. Наши мастера – отличные специалисты по работе с отоплением, используют современные инструменты и материалы для установки насосов. Если же вас интересует, сколько стоит работа, то стоимость их услуг всегда намного ниже, чем в большинстве фирм и специализированных сантехнических компаний. Разница в цене объясняется тем, что при заказе через сайт вы сотрудничаете со специалистом без посредников, соответственно, дополнительные наценки полностью исключены.

Сколько стоит установить насосное устройство на отопление

Стоимость установки насосов и других сопутствующих работ с отоплением может быть разной. Она варьируется в зависимости от того, каковы характеристики вашего заказа:

  • Тип насосов, марка
  • Состояние отопительной системы
  • Затраченное время

На сайте Юду заказчики сами определяют, сколько стоят услуги наших специалистов. Однако при этом стоит учитывать описанные выше особенности. Так, например, установить новый насос сложной конструкции обойдется намного дороже, чем самые простые модели. Большинство мастеров имеют уже разработанную систему ранжирования – в зависимости от того, какой марки насос, каков тип его подключения и т.д.

В любом случае, на Юду услуга стоит дешевле, чем в специализированной компании. Это связано с отсутствием посреднической наценки. Также заказчик всегда может дополнительно переговорить с мастером по работе с отоплением и, например, договориться о скидке.

Как выполняется установка насосного оборудования

Наши специалисты по работе с отоплением могут не только качественно установить насос любой сложности, но и предоставить ряд дополнительных услуг:

  • Уборка по окончании работ
  • Консультации при выборе насосов
  • Выполнение работ под ключ
  • Срочное подключение насосного оборудования под отопление
  • Диагностика отопительной системы перед началом выполнения работ

Обычно заказчикам не нужно платить за срочное предоставление услуг. Достаточно просто указать в заявке территорию, на которой вы ищете мастера по работе с отоплением – откликаются те специалисты, которые работают в непосредственной близости от места вызова и могут приехать уже в течение 20-30 минут. Но обычно насос установить редко требуется срочно. Помимо этого, вы можете быть уверены в том, что услуга будет предоставлена быстро – от нескольких часов до одного дня в зависимости от особенностей заказа.

Как недорого нанять специалиста по отоплению

Если вы планируете поставить насос, то заказать услугу на Юду – это самая выгодная возможность. Помимо прочего, оформить заказ достаточно просто. Вы оставляете свою заявку на нашем сайте и через несколько минут получаете выгодные предложения от наших специалистов. Вторая возможность – перейти на youdo.com и предложить выполнить работу одному из наших мастеров. При этом заказчик может руководствоваться отзывами и рейтингом при выборе специалистов по отоплению.

Наш сервис имеет несколько выгодных преимуществ перед другими компаниями:

  • Выгодные цены – заказчик сам решает, сколько готов заплатить за то, чтобы поставить насос. Просто обсудите стоимость с мастером, которого вы планируете нанять
  • Опытные мастера, которые качественно установят насосы отопления – квалификацию можно проверить с помощью рейтинга, информации в профиле или отзывов заказчиков
  • Гарантии, что будет насос на ваше отопление будет установлен качественно – все специалисты Юду верифицированные, то есть вы можете быть уверены в предоставленных ими гарантиях

Эксплуатация и обслуживание теплового насоса

Правильная эксплуатация теплового насоса позволит сэкономить электроэнергию. Не отключайте термостат теплового насоса, если он вызывает включение резервного нагрева - системы резервного отопления обычно дороже в эксплуатации. Непрерывная работа вентилятора внутреннего блока может снизить производительность теплового насоса, если в вашей системе не используется высокоэффективный двигатель вентилятора с регулируемой скоростью. Включите систему в автоматическом режиме вентилятора на термостате.Рассмотрите возможность установки (или профессиональной установки) программируемого термостата с многоступенчатыми функциями, подходящего для теплового насоса.

Как и для всех систем отопления и охлаждения, правильное обслуживание является ключом к эффективной работе. Разница между потреблением энергии исправным тепловым насосом и сильно запущенным тепловым насосом составляет от 10% до 25%.

Очищайте или меняйте фильтры один раз в месяц или по мере необходимости и обслуживайте систему в соответствии с инструкциями производителя. Грязные фильтры, змеевики и вентиляторы уменьшают поток воздуха через систему.Снижение воздушного потока снижает производительность системы и может повредить компрессор вашей системы. Очищайте наружные змеевики всякий раз, когда они кажутся грязными; время от времени отключайте вентилятор и очищайте его; удалите растительность и беспорядок вокруг наружного блока. Очистите регистры подачи и возврата в вашем доме и выпрямите их плавники, если они согнуты.

У вас также должен быть профессиональный технический специалист для обслуживания теплового насоса не реже одного раза в год. Техник может сделать следующее:

  • Проверить воздуховоды, фильтры, нагнетатель и внутренний змеевик на предмет грязи и других препятствий
  • Диагностировать и закрыть утечку в воздуховоде
  • Проверить адекватность воздушного потока путем измерения
  • Проверить правильность заправки хладагента путем измерения
  • Проверить на утечку хладагента
  • Осмотрите электрические клеммы и, при необходимости, очистите и затяните соединения и нанесите непроводящее покрытие
  • Смажьте двигатели и проверьте ремни на герметичность и износ
  • Проверьте правильность электрического управления, убедившись, что нагрев заблокирован, когда термостат требует охлаждения и наоборот.
  • Проверить правильность работы термостата.

Дополнительный тепловой насос

Что такое дополнительный тепловой насос?

Дополнительный тепловой насос - это воздушный тепловой насос, предназначенный для установки в систему обогрева с воздушной печью. Печь с принудительной подачей воздуха может быть новой или существующей и может работать на природном газе, пропане или мазуте. Дополнительный тепловой насос заменяет текущий центральный кондиционер и работает вместе с вашей нынешней печью, независимо от типа топлива.

Как это работает?

Дополнительный тепловой насос работает с существующей системой отопления.Летом он работает как центральный кондиционер, передавая тепло из вашего дома наружному воздуху. Зимой передает тепло в помещение от наружного воздуха. Существующая печь с принудительной подачей воздуха обеспечивает дополнительный нагрев в очень холодную зимнюю погоду. Дополнительный тепловой насос автоматически работает с печью с принудительной подачей воздуха, обеспечивая непрерывный контроль температуры.

Преимущество теплового насоса

Дополнительная система теплового насоса сочетает в себе лучшие характеристики двух типов оборудования.В более мягкую зимнюю погоду тепловой насос передает тепло из наружного воздуха, а не создает его. Большую часть зимы тепловой насос работает эффективно и обходится дешевле, чем топка, работающая на ископаемом топливе. В суровую зимнюю погоду, когда мощность и эффективность теплового насоса падают из-за низких наружных температур, автоматически включается печь с принудительной подачей воздуха, чтобы обеспечить постоянный комфорт отопления.

Деньги, которые вы сэкономите

Хотя начальная стоимость дополнительного теплового насоса может быть больше, чем стоимость центрального кондиционера, дополнительная система со временем обеспечит экономию, которая более чем окупит первоначальные вложения.Эксплуатационные расходы на отопление с дополнительным тепловым насосом обычно на 10-25% меньше, чем с обычной печью.

Для получения дополнительной информации

Чтобы узнать больше о преимуществах дополнительного теплового насоса, обратитесь к местному дилеру или в местный офис NPPD.

Следующие шаги по установке дополнительного теплового насоса:

  • Выберите подрядчика по отоплению, имеющего опыт установки дополнительных тепловых насосов.
  • Попросите вашего подрядчика по отоплению точно оценить ваш дом с точки зрения требований к установке и мощности системы теплового насоса.Эта оценка может состоять из компьютерного анализа отопления, показывающего количество отопления и охлаждения, необходимое для кондиционирования вашего дома зимой и летом.
  • Запрос предложений на тепловой насос со стандартной, средней и высокой эффективностью.
  • После получения предложений попросите вашего подрядчика объяснить ЭФФЕКТИВНОСТЬ теплового насоса, который он продает. Рейтинг эффективности цикла кондиционирования воздуха с тепловым насосом называется сезонным коэффициентом энергоэффективности или SEER.Рейтинг SEER может варьироваться от 10 SEER до 16 SEER. Рейтинг эффективности цикла нагрева теплового насоса называется сезонным коэффициентом производительности отопления или HSPF. Рейтинг HSPF может варьироваться от 6,5 до 9,0 HSPF.
  • Важно помнить: чем выше рейтинг SEER и HSPF, тем эффективнее будет ваш тепловой насос. Рекомендуется приобрести наиболее эффективную систему, которую вы можете себе позволить. Со временем более эффективная система отопления, которую вы купите сегодня, сэкономит вам деньги завтра.

Если у вас есть вопросы, обращайтесь в район общественного питания Корнхаскер по телефону 800-955-2773.

Как работают тепловые насосы | HowStuffWorks

Если вы регулярно пользуетесь тепловым насосом, вам следует менять фильтр примерно раз в месяц. Вам, вероятно, удастся заменить фильтр только один раз в три месяца, если вы будете запускать устройство только периодически. Следите, чтобы вентиляторы и змеевики были чистыми и свободными от мусора, а ваш тепловой насос должен проверять профессионал раз в год или два.

Общие проблемы с тепловыми насосами включают слабый воздушный поток, негерметичные или шумные воздуховоды, проблемы с температурой, использование неправильной заправки хладагента, дребезжание, скрип и скрежет. Если можете, постарайтесь определить место возникновения проблемы. Слабый воздушный поток выходит из одного регистра или все регистры имеют низкий воздушный поток? Неприятный шум исходит из воздуховодов или внутри самого теплового насоса?

Есть несколько вещей, которые вы можете сделать, чтобы определить и, возможно, устранить проблему теплового насоса, прежде чем обращаться за профессиональной помощью.Во-первых, если устройство не работает, попробуйте перезагрузить его двигатель. Проверьте систему зажигания насоса на наличие проблем и убедитесь, что у вас нет сработавшего прерывателя цепи или перегоревшего предохранителя. Проверьте термостат, чтобы убедиться, что он работает правильно. Замените фильтр, если он грязный, и убедитесь, что нет препятствий для воздушного потока. Если воздуховоды издают шум при расширении и сжатии, вы можете попробовать сделать вмятину на боковой стороне воздуховода, чтобы сделать поверхность более жесткой. Погремушки можно устранить, закрепив незакрепленные детали, и если вы слышите скрип внутри устройства, вам может потребоваться заменить или отрегулировать ремень вентилятора, соединяющий двигатель и вентилятор.Скрежетание может указывать на износ подшипников двигателя, для устранения которого потребуется помощь профессионала.

Имейте в виду, что если у вас нет склонности к механике, вам, вероятно, не стоит пытаться выполнять такого рода ремонтные работы. А поскольку тепловые насосы могут содержать опасные материалы, это еще одна веская причина для получения профессиональной помощи. Утечка химического вещества - плохая новость, и вы можете легко пораниться, взяв сломанное устройство.

Тепловой насос должен прослужить от 10 до 30 лет, а геотермальные установки - лидеры по долговечности.Фактически, некоторые компоненты геотермальных тепловых насосов могут служить даже дольше. Имейте в виду, что технология может измениться до того, как ваш тепловой насос выйдет из строя, поэтому вы можете обнаружить, что срок службы теплового насоса превышает возможности технического специалиста по его обслуживанию. Новые технологии могут сделать тепловые насосы более безопасными или эффективными, поэтому вы можете следить за новыми видами тепловых насосов.

Чтобы узнать больше о тепловых насосах, воспользуйтесь ссылками на следующей странице для получения дополнительной информации.

Первоначально опубликовано: 13 мая 2009 г.

Как выбрать правильный тепловой насос для теплого пола

Выбор правильного напорного насоса для вашего дома - непростая задача.Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.

В рамках новой серии статей по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Теплый пол с подогревом, также иногда называемый «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева дома.Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.

Есть много способов нагреть жидкость от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса.Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

У этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов. Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло.Тепловой насос серии W - это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления. Контур заземления - это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза. Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно.Это увеличивает стоимость геотермального теплового насоса.

Напротив, воздушный тепловой насос собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения. Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Поскольку земляных работ не ведется, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры до 120 ° F для лучистого обогрева пола. Оба агрегата полностью реверсивны, чтобы подавать охлажденную воду для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

КПД

КПД теплового насоса - это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы.Мы измеряем эффективность теплового насоса по формуле, называемой коэффициентом полезного действия (COP). COP теплового насоса - это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

Таким образом, можно с уверенностью сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке, но как насчет месячных затрат? Опять же, именно здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла.Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат, возможно, придется работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго.Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении. Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникально разработанном тепловом насосе серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, - это воздушный змеевик, электронный расширительный клапан и вентилятор.Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов. Они по-прежнему должны прослужить долгое время, но потребуется некоторое обслуживание внешней части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный пол с подогревом в доме.В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги. Найдите дилера и получите бесплатное индивидуальное предложение!

Какой тепловой насос выбрать? - Энергид

Насосы бывают нескольких типов в зависимости от источника тепла (вода, воздух, почва). Они будут нагревать воду, воздух или и то, и другое (смешанные тепловые насосы). Некоторые из них больше подходят для городских районов, чем другие.

Принцип теплового насоса (ссылка на французском) прост: он забирает калории из окружающей среды (вода, воздух, земля) и выводит их в виде тепла в систему отопления, к которой он подключен.

Тепловые насосы используют небольшое количество внешней мощности , что, конечно, делает их очень интересными. Тем не менее, трудно оценить его среднее потребление энергии в год.В отличие от обычных систем отопления, эти насосы сами не производят тепло , а отбирают его из воздуха.

Какие бывают типы тепловых насосов?

Есть несколько видов тепловых насосов. Они привыкли к:

  • тепло вода
  • нагреть воздух
  • отопление и воздух и вода (смешанные тепловые насосы)

Существуют даже реверсивные тепловые насосы, которые работают в любом направлении, обеспечивая отопление зимой или охлаждение летом.

Тепловые насосы извлекают энергию из:

  • земля (геотермальный тепловой насос)
  • подземные воды (водный тепловой насос)
  • наружный воздух (аэротермальный тепловой насос)

Требования при установке теплового насоса

Установка

Ваш дом должен быть достаточно хорошо изолирован: в идеале пассивный дом или тот, значение изоляции которого на ниже, чем K40 .

Низкотемпературный обогрев

Тепловой насос работает должным образом только при низких температурах, поэтому необходимы специальные радиаторы . Из-за большей площади поверхности для теплообмена содержащаяся в них отопительная вода менее теплая, чем вода, поступающая из котельной.

Более низкая рабочая температура, в свою очередь, особенно подходит для полов с подогревом . В таких ситуациях вода для отопления не должна быть слишком горячей, поскольку это может привести к проблемам со здоровьем у жителей (кровоток в ногах).

Различные типы тепловых насосов

Тепловой насос вода / вода

Насос извлекает тепло из подземных вод. Пробурена скважина. Глубина зависит от состава почвы. Вода перекачивается электродвигателем.

Это решение не очень практично в больших и малых городах, если у вас нет сада. Стоимость вложений довольно высока, но окупаемость отличная.

Тепловой насос грунт / вода

Для этого коллекторы тепла, собирающие геотермальное тепло, закапывают на небольшую глубину (50-60 см) для обогрева водяного контура.

Главный недостаток в том, что вам нужна площадь как минимум вдвое больше, чем у вашего дома. Практически невозможно в городах.

Цена: от 12000 евро вкл. НДС без надбавок.

Тепловой насос воздух / вода

Насос улавливает наружный воздух и нагревает его для подпитки водяного контура, который можно использовать для подогрева пола или воды для бытового потребления.

В условиях бельгийского климата эта система не так эффективна, как геотермальные насосы , и поэтому должна поддерживаться дополнительным отоплением. Однако его легко установить даже в больших и малых городах, и это не очень дорого .

Цена: от 5000 до 10000 евро вкл. НДС без премий

Тепловой насос воздух / воздух

Таким же образом собирается и наружный воздух, но в этом случае он выдувается прямо в дом.

Эти тепловые насосы можно реверсировать, чтобы они могли охлаждать дом летом. В этом случае они отбирают тепло не из наружного воздуха, а из воздуха внутри помещения, а затем выводят его наружу.Тепловой насос и дом работают как большой холодильник, но без очень низких температур.

Эта система имеет те же недостатки, что и воздушный насос для водяного контура, поскольку бельгийский климат ограничивает производительность системы. Вложения относительно небольшие, а систему легко установить.

Цена: от 5000 до 10000 евро вкл. НДС без надбавок.

Тепловой насос земля-земля

Тепло забирается из земли и возвращается в землю через пол с подогревом.
Тот же недостаток, что и у земли / водная система: нужна большая площадь поверхности.

Цена: от 12000 евро вкл. НДС без премий

Смешанные системы

Некоторые тепловые насосы могут поставлять энергию как для отопления, так и для воды.
Однако они менее эффективны, и необходимо добавить бойлер (обычный или солнечный).

Ожидайте дополнительную плату в размере 2000 евро по сравнению с заявленными ценами.

Тепловые насосы с функцией кондиционирования воздуха

Есть даже тепловые насосы с функцией кондиционирования на лето

  • Функция « естественное охлаждение »: этот тип насоса, который адаптирован к системам вода / вода и грунт / вода, использует разницу температур между землей (постоянная, хотите hele jaar zo'n 12 ° C) и воздух для охлаждения вашего дома на несколько градусов (от 2 ° C до 4 ° C).
  • Реверсивный тепловой насос : этот вытяжной насос зимой работает как система отопления, а летом - как кондиционер. Вам просто нужно переворачивать механизм в зависимости от сезона. Обратной стороной является то, что охлаждение комнаты будет стоить столько же, сколько и ее обогрев.

Что такое тепловой насос и как он работает?

Тепловой насос является частью системы отопления и охлаждения и устанавливается вне вашего дома. Как кондиционер, он может охладить ваш дом, но он также способен обеспечивать тепло.В более прохладные месяцы тепловой насос забирает тепло из холодного наружного воздуха и передает его в помещение, а в теплые месяцы он забирает тепло из воздуха в помещении для охлаждения вашего дома. Они питаются от электричества и передают тепло с помощью хладагента, обеспечивая комфорт круглый год. Поскольку они занимаются как охлаждением, так и обогревом, домовладельцам может не потребоваться устанавливать отдельные системы для обогрева своих домов. В более холодном климате к внутреннему фанкойлу можно добавить электрическую нагревательную пластину для дополнительных возможностей. Тепловые насосы не сжигают ископаемое топливо, как печи, что делает их более экологически чистыми.

Как тепловой насос охлаждает и нагревает?

Тепловые насосы не выделяют тепло. Они перераспределяют тепло из воздуха или земли и используют хладагент, который циркулирует между внутренним фанкойлом (воздухообрабатывающим устройством) и наружным компрессором для передачи тепла.

В режиме охлаждения тепловой насос поглощает тепло внутри вашего дома и отводит его на улицу. В режиме обогрева тепловой насос поглощает тепло из земли или наружного воздуха (даже холодный воздух) и отдает его в помещение.

Какие типы тепловых насосов бывают?

Два наиболее распространенных типа тепловых насосов - это воздушные и наземные. Тепловые насосы с воздушным источником тепла передают тепло между воздухом в помещении и воздухом снаружи и более популярны для отопления и охлаждения жилых помещений.

Земляные тепловые насосы, иногда называемые геотермальными тепловыми насосами, передают тепло между воздухом внутри вашего дома и землей снаружи. Они дороже в установке, но обычно более эффективны и имеют более низкие эксплуатационные расходы из-за постоянной температуры грунта в течение года.

Где лучше всего работают тепловые насосы?

Тепловые насосы чаще используются в более мягком климате, где температура обычно не опускается ниже нуля. В более холодных регионах их также можно комбинировать с печами для энергоэффективного обогрева во все дни, кроме самых холодных. Когда температура на улице падает слишком низко для эффективной работы теплового насоса, система вместо этого будет использовать печь для выработки тепла. Такой тип системы часто называют двухтопливной системой - она ​​очень энергоэффективна и экономична.

Какие компоненты системы теплового насоса?

Основные компоненты системы теплового насоса:

  • Наружный блок со змеевиком, который действует как конденсатор в режиме охлаждения и испаритель в режиме обогрева
  • Внутренний блок, содержащий змеевик (как и наружный блок) и вентилятор для перемещения воздуха по дому
  • Хладагент, который поглощает и отводит тепло при циркуляции в системе
  • Компрессор, нагнетающий хладагент
  • Реверсивный клапан, который изменяет направление хладагента в системе, чтобы обеспечить переключение между нагревом и охлаждением
  • Расширительный клапан, регулирующий поток хладагента через систему

Как работает тепловой насос?

Тепловые насосы - отличная альтернатива традиционной системе HVAC, но как работает тепловой насос? Узнайте в этом руководстве от специалистов по установке и ремонту HVAC компании Eyman.

Тепловой насос работает как альтернатива традиционной системе HVAC; Это не кондиционер.

Однако и кондиционеры, и тепловые насосы собирают тепло изнутри вашего дома с помощью сжатого хладагента. Когда воздух проходит через змеевик внутри воздухообрабатывающего устройства, собранное тепло впоследствии передается наружу. Тепловые насосы - это тоже не печи, это универсальный терморегулятор. Это означает, что он обогревает ваш дом в холодные месяцы и охлаждает ваш дом в теплые месяцы.

В то время как кондиционеры требуют использования сопутствующей печи, тепловой насос не требует этого. Тепловые насосы могут действовать как обогреватель или осушитель, в зависимости от обстоятельств. Кроме того, вместо того, чтобы устанавливать две отдельные системы для обогрева и охлаждения вашего дома, тепловые насосы обеспечивают обогрев и охлаждение внутри одной системы, отбирая тепло и перемещая его по воздуховодам за пределами вашего дома.

Как работают тепловые насосы?

Тепловые насосы не производят горячий или холодный воздух.Тепло всегда присутствует, даже в том воздухе, который кажется холодным. Даже сама земля содержит некоторый элемент тепла, что позволяет тепловым насосам обогревать дома в холодные дни. Проще говоря, тепловой насос может извлекать тепло из воздуха и передавать его в другое место.

Когда на улице теплая погода, тепловые насосы отбирают тепло из помещения и выталкивают его наружу. Теплый воздух всасывается в воздуховоды с помощью моторизованного вентилятора. Затем компрессор перемещает хладагент между внутренним испарителем и наружными конденсаторными блоками.Теплый воздух проходит через воздухообрабатывающий агрегат вместе с хладагентом от внешнего змеевика конденсатора к внутреннему змеевику испарителя. Тепло, поглощаемое хладагентом, вызывает охлаждение воздуха, который, наконец, проталкивается по воздуховодам, охлаждая ваш дом.

Когда на улице холодно, тепловые насосы реверсируют. Они ведут себя как кондиционер, используя внешний змеевик в качестве испарителя, а внутренний змеевик в качестве конденсатора для извлечения тепла извне и передачи его внутрь. Оттуда хладагент проходит по замкнутой системе между внутренним и наружным блоками.Тепловой насос вырабатывает тепло и использует печь для продувки теплого воздуха по воздуховодам в вашем доме.

Компоненты теплового насоса

Тепловой насос состоит из внутреннего и наружного блока.

Наружный блок или тепловой насос

Наружный блок состоит в основном из змеевика конденсации и компрессора. Внутри этого компрессора находится реверсивный клапан, вентилятор и двигатель. Он также содержит элементы управления размораживанием и все основные электрические компоненты системы.

Воздухоочиститель

Воздухоочиститель должен быть соответствующим образом согласован с наружным блоком.Он состоит из змеевика испарителя, электродвигателя вентилятора и электрического нагревателя. Воздухоочиститель отвечает за эффективное перемещение воздуха по всему дому.

Нагреватель

Если тепловой насос не может эффективно обогреть свой дом, включится аварийный электрический обогреватель. Электронагреватель состоит из всех элементов, которые также находятся внутри воздухообрабатывающего агрегата; Блок нагревателя - это электрические нагревательные элементы, установленные в этом воздухообрабатывающем устройстве.

Хладагент

Хладагент - это жидкость, которая циркулирует в системе теплового насоса, поглощая или отводя тепло.Его основная цель - облегчить процесс теплообмена, что позволяет насосу обогревать ваш дом. Хладагент - это химическое соединение, которое использует минимальную энергию для преобразования жидкости в газ и обратно.

Компрессор и змеевики

Компрессор перекачивает хладагент между двумя змеевиками теплообменника. Воздухоочиститель для помещений состоит из змеевика и вентилятора. В режиме охлаждения змеевик действует как испаритель, испаряя хладагент при низком давлении и поглощая тепло из окружающей среды. В режиме нагрева змеевик действует как конденсатор.В обоих случаях вентилятор отвечает за транспортировку воздуха через змеевик и по всему дому.

Реверсивный клапан

Реверсивный клапан - это электромагнитный четырехходовой клапан, который меняет направление потока хладагента с помощью магнита. При подключении к электричеству открывается обратный клапан и разрешает воздушный поток. При отключении он закрывается, и поток останавливается. Реверсивный клапан отвечает за движение воздуха в ваш дом и из него.

Терморегулирующий клапан

Терморегулирующий вентиль является важным элементом теплового насоса; это то, что делает возможным кондиционирование (охлаждение).Расширительный клапан регулирует скорость потока хладагента, циркулирующего в системе теплового насоса. Это регулирование осуществляется с помощью термочувствительной лампы. При повышении температуры колба открывает клапан против пружины. Регулирование, обеспечиваемое клапаном теплового расширения, позволяет снизить давление и температуру хладагента.

Рекомендации

Тепловые насосы предназначены для умеренного климата, а не для экстремальных температур.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
