Выбор и расчет насоса для системы отопления частного дома.

Выбор насоса для системы отопления частного дома.

Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.

Насос для системы отопления UPS во фланцевом исполнении

Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе  как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.

При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.

И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.

Подбор насоса  для системы отопления дома.

К подбору циркуляционного насоса

для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро.

Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Центробежные насосы для системы отопления. Как выбрать и подключить | Полезные статьи

Как правильно выбрать водяной насос для отопления дома? Этот вопрос интересует всех владельцев домов с индивидуальным отоплением. Ускоренный циркуляционный поток в теплосети, создаваемый насосом, экономит 20–30 % газа или электричества.

Насосы системы отопления по принципу работы и устройству схожи и называются центробежными. Также центробежные насосы для системы отопления в связи с назначением являются циркуляционными. Они делятся на два основных вида: у первых ротор контактирует с теплоносителем с «мокрым» ротором, а у вторых не контактирует с «сухим» ротором. К мокророторным относятся самые распространенные и доступные насосы, которые используются в системах отопления протяженностью до 100 м и высотой до 8 м, так как их КПД составляет 50 %. Их преимущества — это простота устройства, монтажа и обслуживания, низкое энергопотребление и уровень шума, автоматическое стравливание воздуха. Стандартная маркировка:

  • Grundfos — производитель;
  • UPS — тип насоса;
  • 25–60, где первое число — это присоединительные размеры гаек — 25 мм или , а второе — высота подъема напора;
  • 60 - соответствует 0,6 бар.

С остановкой насоса естественная циркуляция продолжает работать, поэтому внутренний проход водотока насоса должен соответствовать внутреннему диаметру трубопровода. Поскольку теплоноситель выполняет функцию охлаждения двигателя насоса с «мокрым» ротором, его корпус устанавливается всегда горизонтально.

Ниже изображен сдвоенный водяной насос с фланцевым креплением, который может применяться как в больших бытовых, так и в небольших промышленных системах водяного отопления. Второй насос подключается для увеличения циркуляции и напора или если один насос выйдет из строя.Центробежные насосы для отопления обычно питаются от городской электросети 230 вольт. Как правило, в комплект входит кабель с электровилкой. Если требуется более длинный кабель для подключения питания от котла или напрямую от автоматического выключателя, кабель питания подсоединяется к клеммам под съемной крышкой блока управления. Насосы монтируются в закрытых помещениях и не требуют большой мощности (от 45 до 350 Вт), поэтому для их подключения подходит кабель ВВГ 3х1,5 или NYM 3х1,5.

Центробежные водяные насосы для отопления с «сухим» ротором обеспечивают высокий напор теплоносителя, их КПД превышает 60 %, они не чувствительны к загрязнениям воды в теплосети, но создают много шума. Поэтому они устанавливаются чаще в отдельных технических помещениях на более протяженные отопительные системы многоквартирных жилых зданий и промышленных объектов. Модели с торцевым уплотнителем, по сравнению с насосами с сальниковой набивкой, более надежны. Торцевое уплотнение полностью герметично даже при смещении вала и вибрации. Торцевые уплотнения не требуют обслуживания и создают минимум трения.Перебои электроснабжения останавливают циркуляцию воды и могут вывести из строя отопительный котел. Если зимой долго нет электричества, то отопительная система и водопровод промерзнут. Эту проблему можно решить с помощью применения системы бесперебойного питания (ИБП).

«Бесперебойник» накапливает электроэнергию, и при внеплановом отключении электричества отдает ее, обеспечивая независимую работу насоса, а также выполняет роль стабилизатора напряжения, нейтрализуя резкие скачки напряжения, что увеличивает срок службы насоса. ИБП для циркуляционного насоса отопления состоит из выпрямителя, преобразователя тока, аккумуляторных батарей (от 55 до 200 А/ч), подключенных последовательно, и соответствующих коммуникаций. Емкость аккумуляторной батареи и мощность подключенного насоса определяют продолжительность автономной работы.

Насос циркуляционный для отопления двухэтажного дома

Для отопления дома большой площади (тем более, двухэтажного) классический вариант устройства отопления, предполагающий естественную циркуляцию, не будет эффективным — как показывает практика, насос циркуляционный для отопления жилого дома является наиболее оптимальным вариантом. Грамотно подобранный агрегат позволяет обеспечить эффективную и надежную работу, а также длительный срок эксплуатации автономной системы.

Насос циркуляционный для отопления увеличивает уровень теплоотдачи, предотвращает возникновение неисправностей в системе отопления, а также позволяет максимально сэкономить электроэнергию.

Параметры циркуляционного насоса сказываются на его функциональности — на параметры качества работы агрегата, в первую очередь, влияют расход и напор. Узнать данные характеристик о каждом насосе можно из прилагающегося к нему паспорта.

Принцип работы циркуляционных насосов

Специализация у подобных насосов узкая — агрегаты используются в замкнутых отопительных системах с целью принудительной циркуляции теплоносителя. Состоят такие насосы из корпуса, в качестве материала для которого используются нержавеющие металлы или сплавы; керамического или стального ротора; роторного вала с лопастным колесом-крыльчаткой; электрического двигателя, последовательно вращающего ротор.

Дальше в этой статье будет идти речь о принципе работы этого сложного механизма. Засасывая теплоноситель с одной стороны, за счет возникающей в результате вращения крыльчатки центробежной силы, насос нагнетает ее в трубопровод с другой стороны. Если насос работает равномерно, то уровень воды в расширительном бачке не изменится — для поднятия давления в отопительной системе понадобится повысительный насос.

Задачей самого циркуляционного насоса является помощь теплоносителю в преодолении сопротивления, которое возникает на отдельных участках отопительных систем.

Классификация циркуляционных насосов

Существует немало видов циркуляционных насосов, основная разница между которыми заключается в используемом роторе, который может быть мокрым или же сухим. Конструкция насосов «сухого» типа такова, что с перекачиваемой водой ротор не контактирует, так как его рабочую часть от электродвигателя отделяют уплотнительные кольца.

КПД таких насосов, в свою очередь, может достигать отметки в восемьдесят процентов. В «мокрых» отопительных насосах крыльчатка вместе с ротором погружается в теплоноситель, который охлаждает работающий двигатель и выполняет функции смазки.

Насос циркуляционный для отопления «мокрого» типа является менее требовательным в обслуживании, издает меньше шума, однако КПД его не превышает 50% — данные особенности и определяют сферу применения каждого из видов циркуляционных насосов.

Так, насосы с «сухим» ротором больше подходят для использования на промышленных объектах, а модели с «мокрым» ротором применяются в бытовых системах отопления.

Основные преимущества использования циркуляционных насосов

Главное преимущество этих насосов заключается в их способности равномерно распределять по всему зданию тепло. Таким образом, разные по площади комнаты будут обогреваться одинаково качественно и хорошо. Пользователь в любой момент может контролировать вращения прибора, обеспечивая требуемую в каждый определенный момент температуру в помещении (в теплое время года, уменьшая ее, а зимой — максимально увеличивая).

Настроив необходимые параметры работы насоса, можно добиться хорошей экономии электроэнергии (вплоть до 50%), а создав оптимальный напор в системе отопления — обеспечить исправную работу всей техники, которая с ней непосредственно связана. Циркуляционные насосы являются достаточно универсальными, они подходят почти для всех систем теплоснабжения.

Установка циркуляционных насосов

После того, как Вы выберете насос циркуляционный для отопления, нужно будет произвести его монтаж. Предварительно, Вам потребуется установка трубопроводов, а также их промывка. Важно правильно подобрать месторасположение оборудования — лучшим местом будет место легкодоступное, поскольку необходимость проверять и регулировать помпу периодически присутствует.

Что касается запорной арматуры, которая предотвращает слив воды, то ее нужно устанавливать либо на входе насоса, либо на его выходе.

Стоит обратить особое внимание в процессе монтажа насоса на то, чтобы воздействие напряжения трубопроводов на него отсутствовало. Вал двигателя, в свою очередь, должен располагаться горизонтально.

Находящуюся на корпусе двигателя клеммную коробку можно повернуть в удобное положение — главное проследить, чтобы в нее не попала влага.

Недорогой насос для отопления: виды и характеристики

Центральная отопительная система не всегда на должном уровне справляется со своей задачей. Поэтому сегодня все больше людей предпочитают автономную форму отопления. Использование насосов в системе отопления позволяет обеспечить более эффективную работу котла. Что существенно сказывается на расходе топлива, позволяя неплохо сэкономить.

Сегодня ассортимент насосов очень большой. Поэтому у многих возникает вопрос, какой насос для системы отопления купить, чтобы и качество было хорошим и стоимость недорогая? Данная статья посвящена особенностям насосного оборудования, в ней рассмотрены недорогие, но качественные модели насосов.

Виды насосов для отопления

Насос для отопления осуществляет перекачивание по замкнутому контуру теплоносителя по отопительной системе. Благодаря этому тепловая отдача от теплоносителя становится более качественной.

В зависимости от сферы использования все насосы подразделяются на два вида: насосы бытовые для отопления и насосы промышленные. Бытовые применяются в жилых и производственных помещениях, а промышленные – в промышленных установках.

Водяной насос для отопления

В современных отопительных системах чаще всего находят применения тепловые, циркуляционные, центробежные насосы. Есть и другие виды насосов: вихревые, шестеренные, насосы типа Д и т.п. На все виды насосов цена разная и зависит от устройства прибора, его технических характеристик. Например, на циркуляционный насос для газового котла цена будет зависеть от его конструкции.  Бывают мокрые и сухие насосы. Сухие стоят гораздо дороже.

Чтобы повысить эффективность обогрева используют водяной насос для отопления. Прибор создает принудительную циркуляцию в системе. Для двухэтажных домов потребуется насос, который будет стимулировать движение теплоносителя для более равномерного распределения тепла.

Надо отметить, что водяной насос не позволяет теплоносителю остыть.

Благодаря этому теплообменник не трескается. На насос водяной для отопления цена может быть разной и зависит от многих факторов.

Насос, повышающий давление

В системах централизованного и индивидуального отопления сегодня широкого распространения нашли насосы, повышающие давление. Они позволяют увеличить давление горячей воды. А это способствует улучшению качества работы системы отопления. Сегодня купить насос повысительный для отопления не составляет труда: выбор широкий и представлен разными моделями, от разных производителей. К тому же можно приобрести устройство совсем недорого. Существуют разные типы таких насосов. В зависимости от способа управления, насос повышенного давления для отопления может быть двух видов: ручным и автоматическим.

Надо отметить, что покупать слишком дешевое оборудование не стоит. Поскольку в будущем это может привести к достаточно большим эксплуатационным расходам. Например, очень дешевый моноблочный центробежный насос для отопления дома имеет уплотнение с сальниковой набивкой. Уплотнение периодически следует подтягивать и время от времени менять. Для того чтобы не возникало проблем в использовании, лучше подобрать необслуживаемый циркуляционный агрегат с плавающим ротором.

Термоэлектрический проточный насос

К сравнительно новому оборудованию, не получившему еще большой популярности, относится термоэлектрический проточный насос для отопления помещения. Монтаж такого насоса осуществляется между обратной и прямой отопительными трубами. Прибор способствует повышению эффективности использования тепла, которое уходит в обратную трубу, а также экономит электроэнергию.

Чтобы выбрать перекачивающий насос для отопления, качество которого будет хорошим, а цена приемлемой, надо разобраться, что влияет на стоимость агрегата и какие производители насосов отопления выпускают хорошие, долговечные изделия.

От чего зависит цена на насос для отопления?

На насос для отопления цена зависит от таких факторов:

  • площадь отапливаемого помещения;
  • теплопотери помещения;
  • необходимый для воздушного отопления объем воздуха;
  • тип насоса;
  • качество;
  • мощность прибора;
  • компания-производитель.

Зависит на насос отопления цена и от стоимости монтажа. Как правило, установка прибора состоит из перечня стандартных работ, и включает: определение мощности теплового насоса, сборку агрегата, монтаж насоса для отопления и ряд пуско-наладочных работ. Собираясь купить насос для газового котла, нужно внимательно изучить все характеристики модели, взвесить все плюсы и минусы, и найти оптимальное сочетание цены и качества. Альтернативой газовому котлу служит газовый конвектор, о котором мы писали здесь.

Насосы выпускаются сериями. Поэтому наделяются средними параметрами. В связи с этим подобрать такой тип, который будет полностью соответствовать конкретной отопительной системе достаточно проблематично. Часто возникает вопрос, какой купить для отопления насос, и из-за обилия производителей на современном рынке.

Высоким качеством отличается импортная продукция. Лучше отдать предпочтение насосам, которые производятся в Германии, Италии, Дании и Польше. Среди зарубежных производителей циркуляционных насосов можно выделить: «Halm», «Wilo» (Германия), «Lowara», «Pedrollo», «Ebara» (Италия), «Grundfos» (Дания), «AlfaStar» (Польша). Продукция данных производителей отличается надежностью, качеством и долговечностью. Если надо купить насос промышленного типа, то стоит обратить внимание на отечественных производителей. К примеру, компания Unipump специализируется на выпуске высококачественных насосов такого вида.

На насос для котла отопления цена у разных производителей разная. Есть как очень дорогие, так и варианты с приемлемой стоимостью. Надо отметить, что качественную модель можно подобрать и среди недорогих моделей. Слишком дешевые лучше не выбирать. Так как можно приобрести какую-нибудь китайскую подделку. Поэтому неплохо, прежде чем покупать ту или иную модель изделия, прочитать про выбранный насос для отопления отзывы пользователей. Для этого надо просто зайти на форум подобной тематики.

Лучшие недорогие насосы для отопления

Поскольку ассортимент насосов для систем отопления, как промышленных, так и бытовых, сегодня очень широкий, выбрать качественный и недорогой насос для отопления вполне реально.

Среди лучших циркуляционных насосов для отопительных систем на данный момент можно назвать Вило, Джилекс, Вестер и Грундфос. Цены на продукцию вполне приемлемые. Правда на насос циркуляционный для отопления Грундфос цена зависит от определенной модели. Есть как дорогие, так и недорогие варианты. Но все они отличаются хорошим качеством.

Среди недорогих насосов для систем отопления можно назвать агрегаты Калибр и Беламос. Калибр – насос, который можно использовать в условиях высокой наружной температуры. Корпус чугунный. Изделие отличается компактностью. Устанавливать можно вертикально или горизонтально. Производительность неплохая. Среди минусов можно отметить то, что сборка не особо качественная.

Беламос – насос, который подходит для разных систем отопления. Отличается неплохой производительностью. Электроэнергии потребляет мало. Можно устанавливать и горизонтально, и вертикально. В комплекте идут провод и гайки. Но качество у крепежа низкое. Поэтому и стоимость изделия невысокая.

Но все же многие пользователи отдают предпочтение насосам Вило и Грундфос, как недорогим и качественным изделиям. Поэтому следует рассмотреть их более подробно.

Насосы Вило

Производителем является знаменитый немецкий концерн. Благодаря тщательному подбору материалов, использованию уникального оборудования, большому и успешному опыту работы компании, насосы для отопления вило отличаются:

  1. высокой производительностью;
  2. надежностью;
  3. хорошей мощностью;
  4. долговечностью;
  5. демократичной стоимостью.

Оборудование этой компании пользуется большим спросом во всех странах мира. Есть модели и для промышленных зданий, и для стандартных жилых домов. Также стоит отметить, что насосы для отопительных систем вило постоянно дорабатываются и совершенствуются. Поэтому фирма занимает ведущие позиции на рынке.

Насосы Грундфос

Производителем является популярная датская компания. Отличительной особенностью данной фирмы является то, что в каталогах есть такие серии, которые специально созданы для использования в определенной области.

Все насосы для отопления грундфос имеют высокие технические характеристики.

Изделия отличаются компактностью и малым весом. Что упрощает установку. Среди прочих достоинств насосов этого производителя можно назвать:

  • бесшумную работу;
  • возможность выставлять параметры работы автоматически;
  • экономичность. Насосы потребляют мало электроэнергии;
  • надежность;
  • высокий уровень безопасности;
  • возможность использования при экстремальных показателях температуры, при высоком давлении.

Делая подбор насоса для отопления Grundfos, следует определить нужное количество теплоты, которое требуется для отопления помещения. Для вычисления данного параметра надо знать площадь здания, которое необходимо отапливать. На каждый метр квадратный одно-, двухкомнатной квартиры требуется подавать 100 Вт тепла. Для многоквартирных домов этот показатель составляет 70 Вт. Для зданий с улучшенной теплоизоляцией данные значения можно снизить до 50 Вт/кв.м.

Сегодня насосы Грундфос представлены в широком ассортименте на российском рынке. Любой покупатель может приобрести циркуляционные насосы Грундфос по вполне доступной цене.

Как выбрать насос для отопительной системы с оптимальным соотношением «цена-качество»?

Стоимость насоса для системы отопления зависит от типа оборудования. Выбирая насос, помимо затрат на покупку самого агрегата потребуются затраты на его монтаж. Вероятно, может потребоваться установка и дополнительного оборудования. Также необходимо учесть на какой из видов радиаторов отопления будет устанавливаться насос. Об алюминиевых радиаторах отопления можно прочесть здесь.

Прежде чем купить насос отопления, надо в обязательном порядке проконсультироваться со специалистом. Поскольку неправильно выбранная модель может в дальнейшем привести к большим финансовым потерям. Чтобы облегчить выбор, надо определиться с такими важными характеристиками:

  • производительность прибора. Данный параметр надо рассчитывать в условиях с самой маленькой загруженностью насоса;
  • напор, давление прибора;
  • особенности работы: площадь помещения, которую надо обогреть, температура теплоносителя, тип циркулирующей жидкости, диаметр трубы;
  • уровень шума, размер агрегата, простота эксплуатации.

Таким образом, благодаря большому выбору насосов для отопления на современном рынке, можно легко подобрать недорогую и качественную модель. Главное разбираться в технических характеристиках и покупать изделия известных, проверенных производителей.



Циркуляционные тепловые насосы для систем отопления дома

Очень часто, владельцы частных домов, не подключенных к центральному отоплению, сталкиваются с проблемой неравномерного обогрева всех помещений. Для исключения этого эффекта в системах обогрева коттеджей предусматривается циркуляционный насос для отопления.

Пример установленного циркуляционного насоса

От этого элемента отопительной системы зависит уровень комфорта людей, проживающих в доме, поэтому к его выбору следует отнестись очень ответственно.

Вернуться к оглавлению

Содержание материала

Показания к применению циркуляционных насосов

Неравномерный обогрев всех помещений дома – это довольно распространенная проблема. В случаях, когда отопительный котел работает, что называется, в полную силу, а в наиболее отдаленных комнатах прохладно, следует принять меры по улучшению ситуации.

Для того чтобы обеспечить равномерное распределение теплоносителя по системе отопления, можно сделать следующее:

  • Увеличить пропускную способность труб системы, заменив их большими по диаметру;
  • Оставить трубную разводку без изменений и установить циркуляционный насос.

Первое решение имеет право на существование, ведь оно позволяет решить вопрос с неравномерным отоплением очень действенно.

Разные виды циркуляционных насосов

Выбирая этот способ необходимо понимать, что он понесет за собой большие траты, ведь придется сначала демонтировать старый трубопровод в доме, а потом устанавливать новый. Цена циркуляционного насоса будет дешевле, чем покупка и монтаж труб, к тому же благодаря его установке не будут образовываться воздушные пробки, которые тоже могут повлиять на качественный обогрев в частном доме.

Вернуться к оглавлению

Как работают циркуляционные насосы

Насосы для систем отопления дома обеспечивают принудительное движение теплоносителя в системах обогрева домов. Устройство представляет собой корпус из нержавеющей стали и электромотор, который и принуждает теплоноситель двигаться. Процесс движения теплоносителя возникает из-за центробежных сил, возникающих от движения лопастей на валу двигателя. При выборе мощности насоса необходимо предусмотреть сопротивление всех элементов отопительной системы (трубопровод, батареи и др.).

Вернуться к оглавлению

Виды насосов

Тепловые насосы для отопления подразделяются на «мокрые» и «сухие». Сухие типы отличает невзаимодействующий с теплоносителем ротор. Их рабочая камера разделена от электромотора уплотнительными кольцами из нержавейки. При запуске циркуляционного насоса кольца вращаются, образуя водяную прослойку между собой.

Потому как давление в трубопроводе до и после насоса разное, тонкая прослойка герметизирует стык между ротором и двигателем.

Установка насосов сухого типа, предполагает наличие отдельного помещения желательно с хорошей звукоизоляцией, так как их работа сопровождается громким шумом. КПД таких агрегатов 80%.

Стоит отметить, что сухие тепловые насосы для отопления могут быть вертикального, горизонтального и блочного исполнения. Горизонтальные насосы монтируются в горизонтальном положении, при этом нагнетательный патрубок находится на корпусе, а всасывающий на фронтальной части.

Схема устройства системы отопления

Мотор вертикальных агрегатов находится в вертикальном положении, а патрубки расположены соосно. Блочные насосы отличаются нагнетательным патрубком на корпусе, и всасывающим на одной оси с валом. Конструкция сухих насосов не допускает их использование в пыльных средах. Все из-за того, что пыль, или мелкие частицы могут стать причиной повреждения уплотнительных колец.

В мокрых типах насосов ротор контактирует с теплоносителем. Для того чтобы отделить статор, находящийся под напряжением, от ротора, расположенного в водной среде, используется герметичный стакан из нержавейки. Мокрые насосы для систем отопления, в большинстве своем, обладают бронзовым корпусом и керамическим ротором. Такие агрегаты отличаются низким шумом, а также не потребуют частого обслуживания. Производительность мокрых насосов гораздо ниже по сравнению с сухими – 50%.

Поэтому установка насосов такого типа целесообразна лишь в системах отопления бытового назначения.

Вернуться к оглавлению

Нюансы выбора циркуляционных насосов

Первое с чем необходимо определиться, производя подбор насоса – это его мощность. Правило «чем мощнее, тем лучше» здесь не работает. Выбрав неоправданно мощный насос можно впустую потратить деньги, ведь цена на них немалая, и к тому же обзавестись излишним шумом в доме.

Перед тем как подобрать насос для отопления необходимо выполнить расчет оптимально подходящей мощности. При этом понадобятся следующие сведения: пропускная способность трубопровода, производительность котлов, температура теплоносителя. Также следует знать необходимое количество теплоносителя, которое обеспечит оптимальную работу системы.
Осуществляя подбор мощности агрегата, следует отталкиваться от общей длины труб, с таким расчетом: на 10 метров труб потребуется 0,5 метра напора.

монтаж насоса в систему отопления

Очень популярным сегодня считается установка насосов Wilo и Grundfos. Из линейки агрегатов Wilo на 220 вольт можно подобрать следующие варианты:

  • WiloStar – насосы малой мощности, цена которых позволяет сэкономить на модернизации системы отопления. Идеально подходят для домов площадью до 700 квадратных метров;
  • Wilo Stratos ECO – предназначены для работы в более крупных системах, с мощностью котлов более 25 киловатт. Характеристика энергопотребления таких приборов очень низкая;
  • Wilo TOP-S – насосы, настроенные на обогрев зданий площадью свыше 1400 квадратных метров, цена у них соответствующая;
  • Wilo TOP-Z – агрегаты, подходящие для работы в системах с низким качеством воды.

Самыми востребованными моделями циркуляционных насосов из линейки Грундфос, являются:

  • Grundfos Alpha 2 – автоматизированный агрегат, способный выбирать оптимальный режим работы исходя из состояния системы;
  • Grundfos UPS 32/30F на 220 вольт – многофункциональный насос, способный подобрать частоту своего вращения в зависимости от мощности котлов и условий эксплуатации. Также применяется в системах кондиционирования. Несомненным преимуществом являются его небольшие габариты, а также возможность установки и обслуживания своими руками.

Все большей популярностью пользуется установка насосов на 12 вольт. Низковольтные насосы отличаются плавным пуском, а отсутствие трущихся частей позволит избежать частых поломок. Питаться такие агрегаты могут от любого источника напряжением 12 вольт, к примеру, можно подобрать автомобильный аккумулятор. Их работа не сопровождается лишними шумами и вибрацией. Такие циркуляционные насосы очень универсальны, и подходят для работы, как в системах обогрева, так и для работы систем кондиционирования.

Вернуться к оглавлению

Расход отопительного насоса

Производительность насосов зависит от его напора и расхода. Расход определяется как отношение мощности котла к разности температур в подводящем и обратном трубопроводе. Напор агрегата определяется аналогичным способом. Существуют расчеты, согласно которым на квадратный метр площади должно приходиться 100 ватт мощности.

Вернуться к оглавлению

Монтаж циркуляционного насоса

Перед началом монтажа насоса своими руками рекомендуется внимательно изучить инструкцию по эксплуатации. Подбор места установки должен осуществляться с расчетом, что периодически агрегат будет требовать обслуживания, и к нему нужен будет подход.
Вначале, сливается весь объем теплоносителя из системы. При наличии загрязнения трубопровода следует его очистить. Монтаж агрегата производится согласно прилагаемой схеме.

После того как насос установлен и протянуты все соединения, следует заполнить систему теплоносителем и удалить из нее воздух. Перед заполнением обязательно проведение опрессовки. Если выполнять ее самостоятельно, понадобится ручной пресс.

Очень важный момент – подбор места расположения. Существуют рекомендации — устанавливать насосы на обратном трубопроводе до котла. Объясняются эти рекомендации тем, что при установке насоса на подаче, внутри котлов может образоваться вакуум. Воздух, так или иначе, образующийся в верхней части котла, будет высасываться агрегатом, что со временем может привести к нежелательным последствиям.

Если насос располагается до котлов, то теплоноситель будет вталкиваться внутрь котла, и причин для возникновения неисправности не будет. Кроме этого, агрегат, установленный на обратном трубопроводе, не будет подвергаться высоким температурам, что положительно скажется на его эксплуатации.

устройство циркуляционного насоса

При монтаже обвязки циркуляционного насоса, следует предусмотреть обвод. При неисправности прибора, или в случае перебоев с электроснабжением, обвод не позволит прерваться циркуляции. Труба для обвода должна обладать меньшим, по отношению к системе, диаметром. На обводе необходимо смонтировать воздушный клапан.

Трубопровод, с обеих сторон от насоса, должен иметь шаровые краны, которые необходимы для обслуживания или замены агрегата. Места соединения рекомендуется обмазать герметиком.

Очень важный момент – это горизонтальное расположение агрегата. В случаях, когда горизонталь нарушена, насос может стать менее производительным или совсем выйти из строя. Не стоит забывать, что в каждой отопительной системе должны быть предусмотрены фильтры, для защиты насоса от мелких частиц.
Для выявления недочетов, которые могли быть допущены при монтаже, необходимо применение опрессовки системы, то есть проверка ее герметичности.

Так происходит опрессовка системы отопления

Для этого в систему отопления под давлением загоняется вода или воздух, с помощью специального насоса. И если отсутствие герметичности проявит себя, необходимо определить конкретное место протечки.

Последовательность опрессовки следующая. Сначала необходимо удалить теплоноситель из системы. Для проверки, чтобы избежать разрыва трубопровода и поломки других элементов системы отопления, потребуется контроль давления. Система заполняется водой и включается специальный пресс.

По показаниям манометра контролируются параметры системы, и если после тридцати минут давление не уменьшилось, можно считать, что система герметична. Если же манометр указывает на утечку, необходимо ее найти и устранить. После этого процесс должен быть повторен. Насос для опрессовки систем обогрева может быть ручной или электрический.

Следует отметить, что процесс опрессовки довольно сложен. Проведение таких мероприятий своими руками нежелательно, лучше всего обратиться к профессионалам. Для тех, кто обладает некоторым опытом в этом деле или просто уверен в своих силах, можно привести некоторые рекомендации по выбору опрессовочных насосов.

Как отмечалось выше, насосы для определения герметичности бывают двух типов: электрический и ручной. И выбор одного из них зависит от объема системы отопления и периодичности выполнения этих работ.
Преимущества, которыми обладает ручной насос для опрессовки, заключаются в простой конструкции, а также в том, что цена на них довольно демократична. Однако, процесс опрессовки будет долгим, что неприемлемо для работ на крупных объектах.

опрессовка крупной системы отопления

Следовательно, производя подбор агрегата для опрессовки необходимо руководствоваться протяженностью трубопровода. Для проверки системы частного дома будет достаточно использовать ручной насос, способный прогнать через себя 3 л/мин.

Циркуляционные насосы для отопления частных домов


Как выбрать циркуляционный насос для отопления?

Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.

Конструкция

Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»

Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.

Как правило, конструкция насоса представлена такими элементами:

  1. Корпус с присоединительной улиткой, к которой крепятся трубы контура.
  2. Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
  3. Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
  4. Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.

Положительные и отрицательные стороны

В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.

Из достоинств можно назвать:

  • тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
  • возможность регулировки системы;
  • универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
  • большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.

Классификация

В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).

Ротор сухого типа

Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.

Ротор влажного типа

Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.

Особенности выбора

Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.

Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.

Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.

Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.

Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.

Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.

Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.

Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.

Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.

Циркуляционные насосы Грундфос

Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.

Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.

Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.

Циркуляционные насосы Вило

Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.

Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.

Особенности монтажа

Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.

Установка насоса производится на линии обратного типа около теплового котла.

Это требование имеет смысл лишь для домов площадью более 200 кв. м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.

Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.

spetsotoplenie.ru

Циркуляционный насос для отопления: подбор модели и правила установки

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме. В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии. Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

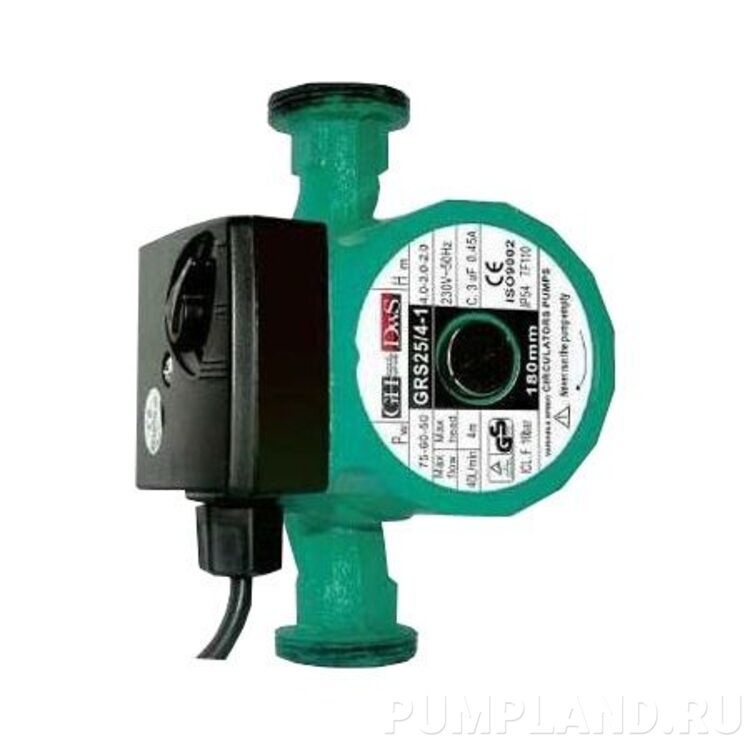

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

  • двух запорных кранов, которые располагают по обе стороны от прибора;
  • фильтра грубой очистки;
  • обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

aqua-rmnt.com

Циркуляционный насос для отопления дома: критерии выбора

Естественная циркуляция построена на разнице температур и массе нагретого и охлажденного теплоносителя. Однако самотечная система отопления хорошо работает в небольших домах. Если необходимо отопить жилище в несколько этажей и/или с большим количеством комнат, то может возникнуть ситуация, когда возле котла вода в трубах закипает, а в дальней комнате радиатор еле теплый.  Решение проблемы – циркуляционный насос для отопления дома.

Можно, конечно, использовать в отопительной системе трубы большего диаметра для улучшения эффективности обогрева, но это требует немалых затрат, особенно если придется демонтировать старые трубы. Куда практичнее и дешевле выбрать подходящий насос и врезать его в сеть отопления.

Использование циркуляционного насоса позволяет получить следующие преимущества:

  • Температурный режим становится равномернее на всем протяжении отопительного контура.
  • Профилактика воздушных пробок.
  • За счет увеличения напора теплоносителя увеличивается и радиус действия отопления.

Выбор

Выбрать самый мощный циркуляционный насос для отопления дома – решение в корне неверное и нерациональное. Высокая мощность скажется на цене, энергопотреблении и габаритах устройства. Тем более, как правило, такой насос будет работать не в полную силу. Чтобы этого не происходило, выбирать следует из моделей, которые соответствуют требуемым параметрам напора и производительности, увеличив эти значения на 10%. Далее уже определяется тип насоса, его дополнительные функции, регулировка скорости и производитель. Обо всем этом сейчас рассмотрим подробнее.

Технические характеристики

Основные технические характеристики циркуляционного насоса:

  • Производительность, м3/ч.
  • Напор, м.

Производительность (объемный расход) определяет максимальный объем теплоносителя, который насос может перекачать за час. Рассчитывается как отношение тепловой мощности помещения к разнице температур теплоносителя на входе и выходе из системы отопления. Основная сложность  заключается в расчете тепловой мощности, которая должна быть больше, чем общие тепловые потери в доме.

Напор – максимальное давление, выдаваемое насосом. Для циркуляционных насосов этот параметр сопоставим гидравлическому сопротивлению системы. Рассчитывается как сумма гидравлического сопротивления всех элементов отопительного контура.

Расчет параметров производительности и напора достаточно трудоемкий. Более подробно об этом будет описано в отдельной статье.

Типы

Различают два типа циркуляционных насосов:

  • «мокрые» с погружением ротора в теплоноситель;
  • «сухие», где ротор не взаимодействует с теплоносителем.

Сухие агрегаты предназначены для больших объемов жидкости и работают громко. В частных системах отопления предпочтительнее использовать мокрый вариант. Корпус таких моделей выполняется из бронзы или латуни, а внутренние детали – из керамики и нержавеющей стали.

Дополнительные функции

Скорость работы.  Самый простейший вариант циркуляционного насоса – без регулировки скоростей. Преимущество такой модели в меньшей цене и надежности.  Однако в условиях последних зим, когда сегодня может быть мороз -20 оС, а назавтра уже нулевая температура, желательно иметь возможность регулировать скорость работы насоса в сети отопления. Это может быть 2-х или 3-хскоростной агрегат, а также с наличием плавной регулировки. Последний обладает высокой точностью настроек, но и отличается высокой ценой.

Автоматический режим работы. Настройки обширны и зависят от конкретной модели. Это может быть таймер включения-выключения, автоматическая регулировка скорости в зависимости от температуры на улице и т.д. Такие агрегаты оборудуются панелью управления, которая позволяет не только настраивать работу, но и переключатся между автоматическим и ручным режимами.

Наличие дисплея позволит получать информацию о работе насоса: температуру теплоносителя, текущую производительность, сопротивление в контуре, ошибки и т.д.

Если вам важна надежность и бесперебойность работы циркуляционного насоса, то стоит обратить внимание на спаренные модели, у которых параллельно подключены два рабочих колеса. Если одно выйдет из строя, второе пусть с меньшей производительностью, но поддержит работу отопления.

Производители

При выборе циркуляционного насоса важны не только характеристики агрегата, но и его производитель. От этого зависит надежность работы и возможность получения качественного сервисного обслуживания.

На рынке представлены модели насосного оборудования следующих брендов:

  • Grundfos (Дания)
  • Wilo (Германия)
  • Dab Pumps (Италия)
  • Sprut (торговая марка компании VARNA, Украина)
  • Valtec (Италия)
  • Oasis (торговая марка компании Forte Technologie&Produktion GmbH, Германия)
  • Halm (Германия)
  • UNIPUMP (Россия)
  • ДЖИЛЕКС (Россия)
  • Aquatica (торговая марка компании Sigma-Украина)
  • Aquario (торговая марка холдинга APmechanika)
  • Wester (торговая марка группы компаний «Импульс», Россия)

Оценить модельный ряд производителей циркуляционных насосов вы можете, со специальным обзором на нашем сайте.

Монтаж

Место установки циркуляционного насосного агрегата может быть на подающем или обратном трубопроводе отопления, главное, чтобы к нему был доступ для проведения технического обслуживания и чистки. Если расположить насос около ввода в расширительный бак на подающем трубопроводе, то можно добиться повышения давления в системе, что увеличит температуру теплоносителя на этом участке. Однако это подойдет только для устройств, параметры которого рассчитаны на столь высокий натиск горячей воды. Для «теплого пола» насос устанавливается на подающей линии горячей воды, что позволит избежать образования воздушных пробок.

Далее происходит непосредственная врезка насосного оборудования с учетом следующих нюансов:

  • На входе и выходе байпаса устанавливают шаровые краны, что обеспечит впоследствии возможность демонтажа оборудования для обслуживания и ремонта.
  • Перед насосом устанавливается фильтр глубокой очистки.
  • Байпас оснащается воздушным клапаном для удаления лишнего воздуха из системы.
  • Циркуляционный насос размещается так, чтобы стрелка на нем совпадала с направлением тока теплоносителя.
  • Монтаж «мокрого» насоса выполняется горизонтально для предотвращения поломок на случай неполного погружения ротора в теплоноситель.
  • Клеммы направляются вверх.
  • На резьбовые соединения одевается прокладки и наносится герметик.

Только убедившись в отсутствии воздуха в контуре, можно запускать отопительное оборудование в работу.

Циркуляционный насос для отопления дома: критерии выбора

www.domskotlom.com

Какой центробежный насос лучше подойдет для отопления частного дома: виды, расчет параметров, установка

В наше время немало собственников частных домовладений для обеспечения комфортной температуры внутри своих жилищ устраивают в них автономную систему отопления. В процессе её эксплуатации актуальным для них становится вопрос равномерного распределения тепла во всех помещениях дома. Чтобы добиться этого, они устанавливают в систему отопления циркуляционные насосы. Непосредственно перед монтажом они раздумывают над тем, каким образом расположить насос, чтобы он работал бесперебойно и надежно и при этом демонстрировал высокую эффективность работы.

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

  • увеличение диаметра труб, используемых в системе отопления;
  • монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Устройство оборудования и принципы его работы

Если подробно говорить о таком оборудовании, как циркуляционный насос, то основным его предназначением является принудительная циркуляция теплой воды в системе отопления замкнутого типа. Конструкция насоса состоит из корпуса, выполненного из нержавеющей стали, и стального ротора, прикрученного к нему. В некоторых насосах вместо ротора используется мотор. На валу мотора выполняется закрепление крыльчатки. Именно она и обеспечивает выброс теплоносителя.

Работа насоса обеспечивается благодаря электродвигателю. Установка, работающая в составе системы отопления, стягивает воду с одной стороны, а потом выбрасывает ее в трубопровод. Это обеспечивается за счет центробежной силы. Ее возникновение происходит, когда начинает вращаться крыльчатка. Создаваемый насосом напор без проблем должен преодолевать гидравлическое сопротивление трубопровода, радиаторов и других элементов, входящих в состав системы отопления.

Типы насосов

Все разнообразие циркуляционных насосов, предназначенных для отопления, можно разделить на два типа:

Сухие насосы

Особенность конструкции сухого насоса заключается в том, что ротор в нём не взаимодействует с теплоносителем. От электродвигателя его рабочая область отделена специальными уплотнительными кольцами из нержавейки. При пуске происходит вращение этих колец, в результате возникающая тонкая водяная пленка между кольцами герметизирует соединение. Обеспечивается это благодаря разнице показателей давления в системе и во внешней среде.

Насосы сухого типа имеют коэффициент полезного действия 80%. Главным их недостатком является большой шум. Поэтому при выборе места для размещения этого оборудования необходимо выделять отдельную комнату, в которой имеется хорошая шумозащита.

Если говорить о сухих насосах, то они разделяются на три вида:

  • вертикальные;
  • горизонтальные;
  • блочные.

Особенность конструкции горизонтальных сухих насосов заключается в том, что остывающей патрубок у них располагается на передней части вала. На корпусе находится нагнетательный. В горизонтальном положении закрепляется электродвигатель. На одной оси патрубки располагаются в вертикальных циркуляционных насосах. В вертикальном положении установлен электродвигатель.

Мокрые насосы

Главным отличием «мокрых» насосов от «сухих» является то, что в теплоноситель погружен ротор вместе с крыльчаткой. Теплоноситель таких насосов выступает в качестве смазки и охладителя. Специальный стакан разделяет ротор и статор. Этот элемент выполнен из нержавейки и его посредством обеспечивается герметичность части электродвигателя, находящейся под напряжением. Корпус «мокрого» насоса, предназначенного для отопительной системы, обычно изготавливается из таких материалов, как латунь или бронза.

При выборе агрегата внимание обращать следует на то, что ротор у него был выполнен из керамики. «Мокрые» насосы отличаются тем, что они менее требовательны в плане обслуживания и ремонта. Кроме этого при работе они издают гораздо меньше шума.

Как выбрать циркуляционный насос отопления?

Подбирая циркуляционное насосное оборудование, следует учитывать такой параметр, как мощность агрегата. Многие владельцы частных домов, выбирая для своей системы отопления такое оборудование, стараются купить самую мощную модель. Такая установка обойдется дороже, а кроме этого при работе будет издавать много шума, притом, что потребности в использовании её мощности по максимуму у владельца не будет.

Чтобы не потратить лишних денег и приобрести хороший насос, необходимо произвести расчеты мощности оборудования, которой будет достаточно для вашего дома. При их выполнении важными являются следующие параметры:

  • диаметр трубы;
  • температура теплоносителя;
  • уровень напора теплоносителя;
  • производительность котла;
  • пропускная способность.

Еще нужно знать про количество литров воды, которая может пройти через отопительную систему в течение одной минуты. Также следует выполнить расчеты количества воды, которое необходимо для работы радиатора и колец системы отопления в нормальном режиме.

Длина трубопровода также является важным фактором, от которого зависит мощность циркуляционного насоса. Обычно на 10 метров трубопровода требуется полметра насосного напора.

Чтобы выполнить расчет расхода теплоносителя, необходимо приравнять его параметры к мощности котла. Например, если мощность установки равна 25 кВт, то в этом случае расход теплоносителя будет находиться на уровне 25 литров в минуту. Если системе отопления мощность батарей составляет 15 кВт, то для их нормальной работы потребуется 15 литров воды в минуту. С уменьшением диаметра трубопровода возрастает сопротивление, возникающее при передвижении теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любое циркуляционное насосное оборудование имеет ряд показателей, посредством которых определяется производительность установки. Основным параметром является напорный расход. Он отражается производителем оборудования в техническом паспорте.

При расчете расхода насоса отопления используют следующую формулу:

Q = N t 2 -t1 ,

где N- мощность котла;

t1,t2- температура, выходящая из источника тепла и находящаяся в оборотном трубопроводе.

Подобным образом выполняется расчет напора насоса отопления. Если отталкиваться от европейских стандартов, то 100 Ватт мощности оборудования необходимо на 1 квадратный метр частного строения.

Установка насоса: этапы и нюансы при монтаже

Первое, что следует сделать — слить из системы отопления всю жидкость. Затем, если в этом имеется необходимость, нужно выполнить очистку трубопровода. В соответствии со схемой подключения должна производиться работа по установке оборудования и арматуры. Когда монтаж отопительной системы будет завершён, выполняют заливку воды, после чего удаляют из насоса лишний воздух. Делается это посредством открытия центрального винта. Обращаем внимание, что перед каждым включением агрегата необходимо обязательно выполнять работу по удалению воздуха.

Когда насос циркуляционный для отопления приобретён, необходимо определиться с местом, где будет выполняться его монтаж. Специалисты рекомендуют устанавливать это оборудование на обратке перед котлом. Все дело в том, что воздух может собираться вверху котла в процессе эксплуатации, если установку насоса выполнить на подаче. Это может привести к тому, что он будет вытягивать его из котла, что приведет к возникновению вакуума, следствием чего станет закипание этой части котла.

Если же монтаж насоса выполнить перед котлом, то вода будет вталкиваться в нагревательную установку. Следствием этого станет возникновение воздушного пространства, и установка будет полностью заполненной. Кроме этого при таком варианте монтажа работа насоса будет происходить при более низких температурах, что положительно отразится на сроке его эксплуатации.

Выбрав участок монтажа насосного оборудования, далее создают байпас или отвод. Необходимость в нём связана с тем, что в случае поломки или когда отключат электричество, благодаря ему не произойдет прекращения работы всей отопительной системы и будет возможность для прохода теплоносителя через главный трубопровод благодаря открытому крану. При устройстве байпаса необходимо помнить о том, что диаметр трубы у него должен быть меньше, чем диаметр у основного трубопровода. Когда байпас готов, переходят к основной стадии работ по установке агрегата.

Вал насоса на отопление должен полностью находиться в воде. Если он будет погружен в теплоноситель лишь частично, то это приведет к снижению производительности оборудования на 30%. В худшем случае рабочая зона станет неисправной.

Помимо этого монтаж предусматривает и установку клеммной коробки с верхним расположением.

Кроме этого, устанавливаются шаровые краны с двух сторон насоса. В процессе эксплуатации оборудования они потребуются для выполнения обслуживания насоса и его демонтажа в случае необходимости.

В состав системы обязательно должен входить и фильтр. Он обеспечит защиту агрегата от механических частиц. Попав внутрь его конструкции, они могут отрицательно сказаться на работе насоса.

Ручной или автоматический клапан необходимо смонтировать сверху обводной трубопроводной линии. Он необходим для выпуска через определенные промежутки времени воздушных пробок.

Заключение

Проблема неравномерного обогрева помещений в частном доме актуальна для многих владельцев. Поэтому для ее решения необходимо установить циркуляционный насос. Чтобы он эффективно работал и обеспечивал равномерное распределение тепла, необходимо правильно выбрать это оборудование. Но перед этим следует произвести расчет необходимой мощности для вашей системы отопления. Также важна и качественная установка оборудования. Грамотный монтаж позволит обеспечить длительный срок службы и высокий КПД работы этого оборудования.

  • Автор: Дмитрий Сергеевич Кириллов

kotel.guru

Циркуляционный насос в системе отопления частного дома

Выбор и монтаж насоса в систему отопления частного дома – вопрос, который волнует многих владельцев загородных коттеджей. Нужен ли вообще насос, как выбрать циркуляционный насос и какие сложности могут возникнуть в процессе его монтажа – вот, пожалуй, три основных нюанса, которые следует знать.

Нужен ли циркуляционный насос в системе отопления загородного дома

Можно организовать системы отопления в загородном доме с естественной или принудительной циркуляцией. Подробнее о вариантах отопления с принудительным и самотечным движением теплоносителя мы говорили тут. Вкратце напомним о чём речь – при естественной циркуляции теплоносителя система работает благодаря законам физики – вследствие теплового расширения нагретый теплоноситель поднимается вверх, а охлажденный спускается вниз. В подобной системе котёл всегда устанавливается максимально низко, чтобы получить наибольший градиент температурной разницы. Также есть ряд условий при монтаже и проектировании, чтобы самотечная система была эффективна.

Точно нужен циркуляционный насос, когда владелец желает получить преимущества системы отопления с принудительной циркуляцией или если самотечная система не может быть установлена или будет неэффективна.

Циркуляционные насосы вне зависимости от типа модели выполняют одну функцию – перемещение теплоносителя по контуру отопления. При этом циркуляционные насосы помимо непосредственно обеспечения работы системы отопления, позволяют регулировать интенсивность отопления за счет изменения давления в контуре. Например, при начале работы, до достижения желаемой температуры в помещении насос работает более интенсивно, а после прогрева комнат – активность работы уменьшается таким образом, чтобы только поддерживать полученную температуру.

Устройство циркуляционного насоса

Все циркуляционные насосы относятся к устройства центробежного принципа действия – теплоноситель попадает в рабочую камеру, из которой выталкивается лопатками центробежного колеса в боковой выходной патрубок. Заметим, что все устройства такого типа достаточно требовательны к чистоте теплоносителя и обладают КПД не более 80%.

Состоят циркуляционные насосы непосредственно из корпуса, с размещенным внутри электродвигателем, тщательно защищенным от влаги, и рабочим колесом на валу. В насосах закрытого типа колеса состоят преимущественно из двух дисков, между которыми расположены подающие лопасти.

Виды циркуляционных насосов

Среди циркулярных насосов системы отопления выделяют: быстроходные и тихоходные, а также с сухим и мокрым ротором.

Быстроходными называют насосы, частота оборотов в минуту у которых превышает 1500, у тихоходных этот показатель, соответственно, ниже 1500. Частота оборотов оказывает непрямое влияние на давление и потребляемую энергию, в частности изменение мощности пропорционально квадрату изменения напора и кубической степени изменения частоты вращений.

Тихоходные насосы имеют более сложную конструкцию и стоят дороже, при этом позволяют экономить электроэнергию. Если же выбрать модель, которая регулирует частоту вращения вала двигателя в зависимости от температуры, то можно ещё более значительно сэкономить на расходе электроэнергии.

Для получения наибольшего КПД циркуляционные насосы рекомендуется устанавливать таким образом, чтобы рабочая точка находилась в средней трети части характеристик (то есть обращать внимание на те модели, которые в основном процессе не будут работать на максимуме или минимуме своих возможностей).

Впрочем гораздо чаще принципиальный выбор модели циркуляционного насоса проводят в зависимости от типа ротора – с сухим или с мокрым.

Насосы с сухим ротором

У таких моделей в основной поток теплоносителя погружается только рабочее колесо на валу, которое вращается на подшипниках, отдаленных от стартера и ротора торцевыми уплотнениями.

Одна из основных задач – значительная герметизация – решается путем использования плотно прилегающих подпружиненных колец, изготовленных из керамики и высокопрочного графита. Одно из таких колец вращается на валу, а второе статически закреплено в корпусе. В момент вращения между уплотнительными шайбами образуется водная пленка, выполняющая функцию смазки, а также охлаждающая конструкцию.

Сухороторные насосы имеют двигатели с воздушных охлаждением (у моделей с высокой мощностью может присутствовать специальное устройство подачи холодного воздуха на мотор).

КПД подобных циркуляционных насосов зависит от мощности устройства – модели с мощностью до 1500 Вт обладают КПД 30-65%, до 7500 Вт – 35-75%, а более мощные порядка 40-80%.

Наиболее часто подобные модели используются в системах горячего водоснабжения, а также системах отопления, где необходима подача жидкости с большим напором.

Насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором могут применяться с замкнутых контурах отопления для обеспечения значительной скорости перемещения теплоносителя. Такие модели позволяют значительно снизить диаметр труб, а также уменьшить количество теплоносителя, что положительно сказывается на экономичности отопления.

Конструкция таких насосов предполагает наличие разделения стартера и ротора тонкостенным стаканом, при этом ротор вращается в жидкости на подшипниках, смазывающихся и охлаждающихся теплоносителем. Сам стакан изготавливается из немагнитной нержавейки или углеродного волокна с толщиной стенки 0,1-0,3 мм, а подшипники производятся из прессованной керамики или спеченного графитового сплава.

Насосы с мокрым ротором, как правило, бесшумные, а частота вращения в них регулируется ступенчато вручную или при помощи автоматики, отслеживающей разность давления или температуры.

Заметим, что КПД насосов с мокрым ротором ниже, чем у моделей с сухим – при мощности 100 Вт КПД достигает 5-25%, до 500 Вт – 20-40%, а более 500 Вт – 30-40%.

Технические параметры циркуляционных насосов

Среди основных параметров циркуляционных насосов для систем отопления можно выделить следующие:

  • Пропускная способность – указывается в метрах кубических в час или литрах в минуту. Данный параметр отображает объем жидкости, который прокачивает насос за отрезок времени. Пропускная способность зависит от скорости потока и диаметра трубопровода.
  • Напор – указывается в метрах водяного столба и отображает высоту, на которую насос способен вытолкнуть жидкость по вертикали. Наибольший напор бытовых насосов составляет 17 метров, можно найти и более мощные модели, однако они достаточно громоздки, дороги и их нецелесообразно использовать в загородных частных домах.
  • Уровень шума – немаловажный параметр для оборудования, работающего в доме. Заметим, что уровень шума всегда ниже у моделей с мокрым ротором, чем у агрегатов с сухим.
  • Температурный диапазон – учитывая, что в трубах движется горячий теплоноситель оборудование должно выдерживать достаточно высокие температуры. Большинство насосов легко работает с температурами до 110 градусов Цельсия, однако можно встретить модели и с более высоким показателем (до 130 градусов).
  • Габариты – в частности важными параметрами являются монтажная длина и диаметр входного и выходного патрубков.

Следует также учитывать возможность установки насоса в открытые и закрытые системы отопления. В частности, при открытой системе нельзя использовать насос с мокрым ротором (что связано с возможным загрязнением теплоносителя и последующим выходом насоса из строя).

Как рассчитать производительность циркуляционного насоса

Объем подачи циркуляционных насосов можно рассчитать по нескольким формулам, в частности может использоваться следующая:

Q = P/(1,163 х (Tf — Tr))
или
Q = 0,86R/(TF–TR)

В которой:

Q – объем теплоносителя

P – тепловое потребление помещений (тепловая мощность)

Tf-Tr – разница температур выходной трубы и обратки

1,163 – коэффициент удельной теплоемкости воды (если в системе в качестве теплоносителя используется антифриз необходимо использовать значение его коэффициента удельной теплоемкости).

Также можно рассчитать объем подачи насоса по формуле:

Q = 3,6 х P/(С х (Tf — Tr))

Обозначения аналогичны предыдущей формуле, С – теплоемкость (справочный показатель для воды 4,2 кДж/кг*С)

Для определения тепловой мощности помещений можно воспользоваться СНиП для теплосетей, где для двух- и одноэтажных зданий при температуре воздуха на улице используется показатель теплового потребления 173-177 Вт/м2 (для многоэтажных зданий 97-101 Вт/м2).

Данные формулы являются достаточно общими, в том числе вследствие использования усредненных показателей тепловой мощности. Полученные результаты могут использоваться при начальных расчетах системы и применяться при выборе котла, если же котёл уже установлен, то в формуле необходимо использовать его показатели мощности.

Ещё один параметр, который необходимо просчитать – напор. Это вторая значительная характеристика, для определения которой необходимо выяснить гидравлическое сопротивление системы (напор всегда должен быть больше этого показателя):

H = (F х R × L)/(p × g) или (F х R × L)/10000 (м.)

В которой:

H — напор в метрах водяного столба

F — коэффициент, используемый для сантехнической арматуры (показатель для фасонных деталей – 1,3, для термостатического вентиля или клапана – 1,7, при использовании обоих видов комплектующих – 2,2, установка гравитационного тормоза или смесителя повышает коэффициент на 1,2, однако если используются все три вида оборудования коэффициент принимают равным 2,6

R — гидравлическое сопротивление труб, измеряемое в паскалях на погонный метр, в среднем составляет 50-150 Па/м

p — плотность теплоносителя (для воды данный показатель составляет 1000 кг/м3)

g — наибольшая высота подъема водяного столба, которая ограничена атмосферным давлением (при отсутствии гидравлического сопротивления данный показатель составляет 10,33 м и округляется при расчётах до 10)

Какой циркуляционный насос всё-таки выбрать

В загородных домах для систем отопления чаще используются насосы с мокрым ротором – они бесшумные и позволяют значительно уменьшать сечение труб, а значит и количество теплоносителя и затраты на обогрев дома.

В остальном же циркуляционный насос следует подбирать в зависимости от необходимых технических характеристик. Производителей насосов на рынке много, для того, чтобы определиться в марке насоса можно ознакомиться с отзывами о различных моделях или проконсультироваться со специалистами – имея большой опыт в обустройстве систем отопления каждый мастер может отдавать предпочтение конкретной фирме.

Также при выборе следует обратить внимание на количество скоростей, а также возможность их регулирования (вручную или автоматически). Наличие нескольких скоростей, а также автоматического регулирования их переключения позволяет получить достаточно удобную в использовании систему и оптимизировать расход топлива на различных этапах обогрева дома. В частности для быстрого обогрева можно использовать максимальную скорость, а для поддержания температуры в хорошо утепленном здании – минимальную.

Особенности монтажа насоса для отопления

Поставить насос на отопление частного дома одна из простейших задач в монтаже отопительной системы. Однако это не значит, что не нужно соблюдать правила монтажа. К основным требованиям при установке можно отнести следующие:

  • Циркуляционный насос устанавливается в магистраль таким образом, чтобы вал был расположен горизонтально, а направление теплоносителя совпадало со стрелкой на корпусе прибора.
  • Крепление следует производить при помощи резьбового крепежа с прокладками.
  • Подключение к системе энергообеспечения производят согласно индивидуальных схем, предоставляемых вместе с устройствами, при этом используют провода сечением не менее 0,75 мм2.
  • Перед тестовым запуском необходимо убедиться в отсутствии посторонних предметов и частиц в магистрали, а также герметичности резьбовых соединений и правильности подключения электропитания. Нельзя запускать насос при закрытых кранах запорной арматуры.
  • При включении следует удалить воздух из насоса путем выкручивания резьбовой пробки, а также проверить силу тока в обмотке (полученные данные должны совпадать с приведенными на корпусной маркировке). Также при тестовом запуске проверяют уровень вибрации и шума.

При установке циркуляционного насоса следует учитывать некоторые особенности:

  • Желательно устанавливать насос на байпас, что позволит снимать насос для ремонта или замены без удаления теплоносителя из системы. Кроме того, подобное решение позволит переключать систему с принудительной на естественную циркуляцию (если проект системы предполагает не принудительное движение теплоносителя).
  • Выбор циркуляционного насоса лучше доверить специалистам, даже изучив гору материалов сложно определиться, если вы не видели подобные устройства в работе (мастера же, которые занимаются обустройством и обслуживанием систем могут сказать об эффективности не только новых устройств, но и уже отработавших 5-10 лет).
  • Расчёт напора и производительности насоса можно провести самостоятельно, однако многие данные, которые используются в формулах следует дополнительно вычислять и без наличия специальных знаний мало кому удается не допустить ошибки. Также заметим, что вычисление параметров достаточно долгое занятие, в то время как у специалистов помимо значительного опыта есть ещё и специальные программы, что позволяет сэкономить время.

Планируете обустраивать систему отопления в загородном доме – обратитесь к нашим специалистам, мы не только подберем и просчитаем циркуляционный насос и но быстро и грамотно обустроим всю систему.

Насосы для кондиционеров

Насосы для кондиционеров, которые обычно используются в промышленности HVAC, - это центробежные насосы. Он в основном состоит из крыльчатки насоса, которая соединена с валом двигателя. Центробежная сила, создаваемая при вращении двигателя, заставляет жидкость притягиваться к нему и выпускаться к отверстию улитки.

Насос создает перепад давления между входом и выходом воды из насоса. Этот перепад давления позволяет воде течь по трубам.


Используемый двигатель может быть односкоростным, двухскоростным или регулируемым. Более сложный двигатель с регулируемой скоростью, который может изменять свою скорость и подключен к системе управления зданием, все чаще используется из-за его большей эффективности и контроля. Изменяя скорость двигателя насоса, скорость рабочего колеса можно оптимизировать в соответствии с нагрузкой системы.

Движущиеся части насосов обычно изготавливаются из бронзы или других цветных металлов для предотвращения коррозии.Корпус сделан из чугуна для устойчивости и долговечности.

Эти насосы используются в:

  • Водяная система конденсатора , где горячая вода из конденсатора перекачивается в градирню, расположенную на некотором расстоянии от конденсатора. Затем горячая вода охлаждается в градирне, а затем возвращается в конденсатор. Этот процесс повторяется неоднократно.
  • Система охлажденной воды , в которой охлажденная вода из чиллеров перекачивается и циркулирует в различных секциях здания перед использованием для охлаждения помещения.
  • Система горячего водоснабжения , в которой горячая вода из котла направляется к теплообменникам и обратно.

Прямые насосы и насос с закрытой муфтой

Насосы кондиционеров бывают двух основных типов. Это поточные насосы и насосы с закрытой муфтой.

Линейный тип меньше по размеру и используется для устройств с нижним напором. Он также известен как подкачивающий насос. Всасывание и нагнетание соединены по прямой линии, что делает его легким и, следовательно, может поддерживаться непосредственно трубопроводами.Кроме того, он дешевле и проще в установке.

Насос с закрытой муфтой имеет рабочее колесо, установленное на валу двигателя и поддерживаемое им. Он имеет монтажный фланец с основанием, на котором крепятся двигатель и насос. Также имеется штуцер для торцевого всасывания. Он доступен от малых до средних мощностей и не слишком дорог.

Угол лопасти

Конструкция лопасти по-разному влияет на напор насоса и напор . Если конструкция имеет загнутые вперед загнутые вперед уголки, где угол выпускной лопасти> 90 °, получается положительный наклон.Это положительное состояние нестабильно и вызывает помпаж насоса. Помпаж насоса - это состояние, при котором он колеблется, чтобы найти правильную рабочую точку. В связи с этим такая конструкция используется редко.

Если конструкция с загнутыми назад лопатками, где угол выпускной лопатки <90 °, получается отрицательный наклон. Это наиболее стабильные характеристики насоса и, следовательно, наиболее предпочтительная конструкция центробежных насосов.

При проектировании и установке насосов кондиционеров рекомендуется предусмотреть выпуск воздуха из системы, чтобы воздух не блокировал нормальную работу потока жидкости.Эффективность насоса снизится из-за попадания воздуха в систему трубопроводов.

При выборе насоса выберите насос с 60-80% максимального расхода, поскольку не рекомендуется работать с его максимальной производительностью. Это сделано для того, чтобы удовлетворить внезапное увеличение потока, когда потребуется дополнительная мощность.


Вернуться на главную страницу насосов кондиционера

Центробежные водяные насосы | ChillXChillers.com

Насос часто недооценивают в системах водяного охлаждения; буквально сердце вашей системы охлаждения! Центробежные насосы являются лучшим вариантом для систем с водяным охлаждением по нескольким причинам, а именно: требуется относительно низкий напор, с которым центробежные насосы могут работать очень эффективно и надежно в течение длительного времени, теплопроизводящие компоненты в основном изолированы от корпуса насоса, что снижает теплообмен до охлаждающие жидкости.

При таком большом количестве вариантов на рынке может быть сложно выбрать правильную конструкцию и марку центробежного насоса. Многолетний коллективный опыт проектирования, производства и обслуживания систем отопления, вентиляции и кондиционирования воздуха научил нас никогда не идти на компромисс в отношении этого важного компонента, поэтому предлагаемые нами насосы обеспечивают наилучшее сочетание цены, качества и надежности для наших клиентов. По нашему мнению, наши центробежные насосы достаточно доступны по цене, поэтому мы рекомендуем клиентам рассмотреть возможность модернизации с помощью резервного насоса для обеспечения избыточности и дополнительной уверенности.По сравнению с общей стоимостью вашей системы охлаждения и потенциальной стоимостью непредвиденного простоя мы считаем, что резервные насосы являются важной частью ответственного проектирования.

Правильный выбор насоса для вашей системы охлаждения - очень важная часть процесса проектирования! Не стесняйтесь обращаться к нам, чтобы мы могли предложить помощь в дизайне, если у вас есть вопросы, проблемы или вы просто хотите дважды проверить свои оценки.

Общее эмпирическое правило для выбора насоса - планировать минимум 1 насос.Охлаждающая способность 25 галлонов в минуту / 1 тонна с дифференциалом 20F. Например, если у вас есть 6-тонная система охлаждения, размер которой предположительно соответствует вашей комнате для выращивания или охладителю сусла (конкретное приложение на самом деле не имеет значения), где ваша целевая температура составляет 75F, а ваш водоохладитель установлен на 55F LWT, вам понадобится прокачать через теплообменник не менее 7,5 галлонов в минуту, чтобы должным образом охладить ваше пространство или сусло. Есть некоторые нюансы для определенных ситуаций (например, последовательное добавление теплообменников), но этот метод, по крайней мере, поможет вам приблизиться.

Основы циркуляционного насоса

- Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.

State Supply - это ваш источник компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде.В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускной патрубок следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Теперь мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. В насосах такого типа обычно есть конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество - это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от источников питания, таких как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, требуется вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает фальшивую вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор - это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электроэнергии меняет направление, конденсатор высвобождает электроны

.

Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается по скорости и кинетической энергии, когда достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в спиральную камеру, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере его увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
За спиной следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставлять воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com


Объяснение водяных насосов

- что такое центробежные, периферийные и самовсасывающие?

На Fueldump мы поставляем ряд водяных насосов Pedrollo от центробежных, периферийных до самовсасывающих. Знание разницы между разными типами может сбивать с толку. Таким образом, создание руководства, которое поможет вам понять различия и принцип работы каждого из водяных насосов, может облегчить выбор водяного насоса Pedrollo.

Центробежные водяные насосы

Центробежные водяные насосы - это любые насосы, которые создают поток или повышают давление жидкости, что приводит к перекачке.Центробежный насос является предпочтительным гидравлическим насосом и используется более чем в 95% бытовых и промышленных применений. Они невысоки в стоимости и обслуживании, просты в эксплуатации и, как следствие, универсальны.

Внутри корпуса насоса находится рабочее колесо, которое состоит из набора изогнутых лопаток. Эти лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость. Делая это, он создает центробежную силу к частицам воды и вытесняет воду. Легкий способ представить это - эффект воды, стекающей с автомобильной шины на мокрой дороге.Вместо того, чтобы черпать лопатки на крыльчатке, сила действует центробежно.

На приведенной выше диаграмме показан поток воды, поступающей из всасывающей трубы. Затем крыльчатка вращает жидкость, создавая в ней давление и выталкивая ее из выпускной трубы, готовой к перекачиванию.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от области применения. Три основных типа:

Закрытое рабочее колесо закрывает лопатки с обоих концов кожухом и является наиболее эффективным.Однако крыльчатки полуоткрытого и открытого типа предназначены для вязких жидкостей или жидкостей, содержащих твердые материалы.

Для работы центробежных водяных насосов они всегда должны быть погружены в воду или работать на затопленных всасывающих линиях. Основная проблема с насосом этого типа - воздух. Например, когда в стандартный центробежный насос попадает воздух, он становится связанным с воздухом. В результате перекачивать воздух становится труднее, чем воду, а это означает, что насос больше не может вытеснять воду под давлением.

В рабочем состоянии насос будет заполнен водой без следов воздуха. Если воздух каким-либо образом попадет в насос, он заклинит насос и застрянет до тех пор, пока воздух не будет удален.

Периферийные водяные насосы

Периферийные водяные насосы, также известные как регенеративные или турбинные насосы, имеют внешний вид, похожий на центробежный насос. Внутренние устройства отличаются тем, что они способны создавать высокие напоры на выходе при низких расходах.Жидкость в периферийном насосе перекачивается в периферийный канал (по краю корпуса). В отличие от стандартных центробежных насосов, кривые не сглаживаются при уменьшении потока жидкости. Подводя итог, жидкость движется по окружности от входа к выходу обсадной колонны с возрастающим давлением.

Применение периферийных насосов требует тщательной оценки максимальных давлений, которые могут возникнуть при нулевом расходе.

Самовсасывающие водяные насосы

Самовсасывающие центробежные водяные насосы решают проблему, с которой сталкиваются стандартные центробежные насосы.Этот тип насоса предотвращает связывание воздуха, смешивая воду с воздухом, чтобы создать жидкость, которая похожа на чистую воду и может нормально перекачиваться. После завершения этого процесса насос удаляет воздух и перемещает воду только как стандартный центробежный насос.

Как это работает:

Во время цикла заливки воздух поступает в насос и смешивается с водой на крыльчатке. Вода и воздух вместе выходят за счет центробежной силы крыльчатки в резервуар для воды. В конце концов воздух поднимется, а вода опустится.

Теперь в воде нет воздуха, что делает ее тяжелее, и вода стекает обратно в крыльчатку. Который теперь готов к смешиванию с большим количеством воздуха, поступающего во всасывающую линию. Как только весь воздух уйдет и создаст разрежение во всасывающей линии, давление заставит воду поступать во всасывающую линию к крыльчатке, и можно начинать откачку.

Когда начинается перекачивание, рециркуляция воды прекращается, и при следующем запуске насоса он самовосстанавливается.Он сможет снова смешивать воду и воздух для создания перекачиваемой жидкости, пока насос не будет готов к нормальной работе.

Чтобы увидеть весь наш ассортимент насосов Pedrollo, идеально подходящих для воды и дизельного топлива, пожалуйста, посмотрите здесь: - Насосы Pedrollo

Объяснение насосов центрального отопления (руководство для экспертов)

Насос центрального отопления - это небольшой механический инструмент, установленный на вашей центральной станции. система отопления, которая позволяет эффективно перекачивать горячую воду по дому.

Но если вы впервые слышите о насосе центрального отопления или впервые заменяете насос котла, огромное количество предлагаемых насосов центрального отопления может оказаться огромным.

Без сомнения, вы думаете:

«Что такое насос центрального отопления? Как работает насос центрального отопления? Нужен ли мне насос центрального отопления? »

Вот почему мы разработали это полное руководство по насосам центрального отопления. Шаг за шагом изучая мир насосов центрального отопления, вы сможете в кратчайшие сроки купить, отремонтировать или заменить свой насос центрального отопления.

Что такое насос центрального отопления?

Насос центрального отопления - это небольшой механический инструмент, установленный на вашей системе центрального отопления, который используется для ускорения процесса циркуляции горячей воды от вашего котла к вашим радиаторам и обратно к котлу.

На схеме ниже показано размещение насоса центрального отопления в системе центрального отопления.

Как работает насос центрального отопления?

Насос центрального отопления - это сердце вашей системы отопления. Они работают, набирая воду в насос, нагнетая воду с помощью крыльчаток, прежде чем перекачивать воду вокруг вашей системы отопления с более высокой скоростью. Это помогает обеспечить эффективную циркуляцию горячей воды по дому.

Объяснение насосов центрального отопления:

Шаг 1: Забор воды

Вода поступает в насос центрального отопления вскоре после нагрева системой центрального отопления.

Шаг 2: Рабочие колеса

Насосы центрального отопления центробежного исполнения. Это означает, что они используют рабочие колеса (например, авиационные двигатели) для повышения давления воды.

Шаг 3: Выпуск воды

Когда вода проходит через рабочие колеса, вода выталкивается из насоса с более высокой скоростью, чем поступает.

Какие основные компоненты насоса центрального отопления?

Насосы центрального отопления не сложные устройства.Большинство насосов котла состоит из шести компонентов, каждый из которых вы можете увидеть на схеме ниже.

Имейте в виду, что некоторые насосы в стандартной комплектации не поставляются с регулятором давления. Пожалуйста, проверьте описания продукта перед покупкой.

Вход потока воды
Это область, в которой горячая вода поступает в насос. Диаметр впускного отверстия для воды будет одним из факторов, определяющих максимальную скорость потока вашей помпы.

Выпускное отверстие для потока воды
Это область, в которой горячая вода под давлением выходит из насоса и перемещается по вашей системе центрального отопления. Опять же, диаметр выпускного отверстия для воды будет одним из факторов, определяющих максимальную скорость потока вашей помпы.

Регулировка давления насоса
Ручка регулировки давления - это электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе центрального отопления. Если вы обнаружите, что определенные радиаторы не получают необходимого тепла, просто увеличьте давление с помощью регулировочного диска.

Продувочный винт насоса
Воздушные пробки - распространенная проблема, которая влияет на производительность насоса центрального отопления. Следуя инструкциям производителя, спускной винт помогает удалить воздух из системы.

Электрические соединения
Здесь вы можете управлять электрической конфигурацией насоса. Опять же, пожалуйста, прочтите инструкции производителя перед использованием.

Кабель подачи электроэнергии
Здесь вы подключаете насос к электросети.

Где находится мой насос центрального отопления?

Каждый дом индивидуален, и расположение вашего насоса центрального отопления будет зависеть от расположения котла или опыта водопроводчика, который его установил.

Наиболее распространенные места, где можно найти насос центрального отопления:

  • Рядом с бойлером или накопителем горячей воды
  • Вытяжной шкаф
  • Под лестницей

Использует ли насос центрального отопления электричество?

Одна из замечательных особенностей насосов центрального отопления заключается в том, что они потребляют электроэнергию только тогда, когда вы включаете систему центрального отопления.Это поможет вам сэкономить $$$ на счетах за электроэнергию.

Большинство насосов центрального отопления работают от основного источника электроэнергии, но вы также можете приобрести более дешевые модели с батарейным питанием, хотя мы не советуем это делать.

Какую мощность потребляет насос центрального отопления?

Большинство бытовых насосов центрального отопления работают от 240 вольт и потребляют около 50 ватт мощности, что намного меньше, чем мощность, необходимая для работы чайника. При этом маловероятно, что ваш насос центрального отопления будет работать на полную мощность и, вероятно, не будет работать весь день, поэтому вполне возможно, что вы будете использовать менее половины мощности, необходимой для эксплуатации чайника несколько раз в день в современном, хорошо изолированном помещении. дом.

Как долго работает насос центрального отопления?

На все насосы центрального отопления, продаваемые здесь, в Anchor Pumps, предоставляется гарантия.

Обычно они дольше, чем гарантия производителя, и основаны на нашем опыте работы с каждым насосом.

Гарантия отражает минимальные временные рамки, которые, по нашему мнению, насос будет в оптимальном состоянии, а не то, как долго, по нашему мнению, насос прослужит.

Большинство насосов прослужат без сбоев более десяти лет.

Наши гарантии на различные марки насосов центрального отопления следующие:

Контактно-анкерные насосы

Если вы не можете получить совет, позвоните нашим специализированным специалистам по насосам, чтобы получить бесплатную консультацию по телефону 0800 112 3134 или 0333 577 3134.

Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.

Что такое рециркуляционный насос и как он работает?

Насос рециркуляции горячей воды работает за счет сочетания силы тяжести и механической энергии. Это ускоряет подачу горячей воды в краны и спускает холодную воду в бойлер. Рециркуляционные насосы - это приспособления, которые в основном используются в больницах, отелях и любых других модных заведениях. Насосы обеспечивают постоянную подачу горячей воды для пользователей.

В случае отсутствия рециркуляционного насоса горячей воды пользователям придется подождать, пока горячая вода не вытечет из крана, что приведет к потере воды. Когда эта проблема накапливается, она становится серьезной проблемой, особенно для крупных бизнес-организаций в районах с дефицитом водоснабжения. Циркуляционный насос сводит к минимуму или исключает потери воды, поскольку холодная вода в трубах отправляется обратно в котел для нагрева.

Как это работает

Циркуляционные насосы, которые используются в домах, представляют собой центробежные насосы, приводимые в действие исключительно электричеством.Типичный насос состоит из трех основных частей;

  • Рабочее колесо насоса
  • Опорные подшипники
  • Ротор двигателя

Двигатель вращает крыльчатку, которая вытягивает воду и направляет ее по трубам. Рабочее колесо - это колесо, которое работает как турбина, поскольку у него изогнутые лопасти. При включенном моторе крыльчатка совершает много оборотов, что отправляет холодную воду в котел для нагрева. Заодно подтягивает горячую воду к арматуре. Водоотталкивающий материал предназначен для защиты компонентов двигателя и его частей.

Домашние циркуляционные насосы достаточно малы, чтобы их можно было установить рядом с водопроводной системой. С другой стороны, насосы промышленного типа имеют большие размеры; их двигатели устанавливаются в отдельном месте, вдали от системы трубопроводов.

Насосы системы горячего водоснабжения энергоэффективны и экономичны. Они приводятся в действие датчиком движения или дистанционной кнопкой, которая срабатывает, когда вам нужна горячая вода.

Знаете ли вы разницу между насосом и циркулятором?

Они выглядят одинаково, и оба создают перепад давления для перемещения жидкостей, но разница становится очевидной, когда вы смотрите на приложение.

Когда оборудование используется для физического «подъема» воды для противодействия действующему атмосферному давлению, оно называется «насосом». Ярким примером является погружной скважинный насос, который поднимает воду из-под земли и перемещает ее по трубам к месту ее конечного использования. Когда он достигает ирригационной системы, в нем должно быть достаточное давление для работы ирригационной системы.

Циркуляционный насос используется для перемещения воды в гидравлической системе отопления или охлаждения. Циркуляционные насосы при использовании в гидравлических системах обычно представляют собой центробежные насосы с электрическим приводом.

Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение трубопроводной системы (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией).

Циркуляционный насос чаще всего используется для подачи горячей воды для бытового потребления, так что кран подает горячую воду мгновенно по запросу или (для большей экономии энергии) через короткое время после запроса пользователя на горячую воду.

В регионах, где вопросы водосбережения приобретают все большее значение в связи с быстрым ростом и урбанизацией населения, местные органы водоснабжения предлагают скидки домовладельцам и строителям, которые устанавливают циркуляционный насос для экономии воды.

Технологические достижения в отрасли теперь включают таймеры для ограничения операций в определенные часы дня, чтобы сократить потери энергии за счет работы только тогда, когда люди, скорее всего, будут использовать горячую воду.

Дополнительные достижения в области технологии включают блоки, которые циклически включаются и выключаются для поддержания температуры горячей воды по сравнению с постоянно работающим оборудованием, которое потребляет больше электроэнергии.

В IER Services мы поставляем и обслуживаем насосное оборудование для любой работы и области применения.У нас есть полностью оборудованная ремонтная мастерская с большим запасом запчастей для сокращения времени простоя. Позвоните нам, чтобы узнать о решениях по продаже и ремонту коммерческих насосов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
