Теплоаккумулятор для котлов отопления — назначение, расчет и монтаж

Отсутствие возможности использовать в качестве источника энергии для обогрева жилья относительно недорогой природный газ вынуждает хозяев домов искать другие приемлемые решения. Так, в регионах, где нет особых проблем с заготовкой или приобретением дров, на помощь приходят твёрдотопливные котлы. Случается и так, что единственной альтернативой становится электрическая энергия. Кроме того, все активнее используются новые технологии, позволяющие направлять на нужды отопления энергию солнечного излучения.

Теплоаккумулятор для котлов отопления

Все эти подходы не лишены существенных недостатков. Так, к ним можно отнести неравномерность, выраженную периодичность поступления тепловой энергии. В случае с электрическим котлом основным негативным фактором будет высокая стоимость потребленной энергии. Очевидно, что существенно поднять экономичность системы отопления, улучшить эффективность, равномерность ее работы, максимально упростить эксплуатационные операции помогло бы включение в общую схему специального прибора, который стал бы накапливать невостребованную в текущий момент тепловую энергию и отдавать ее по мере необходимости. Именно такую функцию выполняет теплоаккумулятор для котлов отопления.

Основное предназначение теплоаккумулятора системы отопления

• Простейшая система отопления с твердотопливным котлом обладает выраженной цикличностью работы. После загрузки дров и их розжига, котел постепенно выходит на максимальную мощность, активно передавая тепловую энергию в контуры отопления. Но по мере прогорания загрузки теплоотдача начинает постепенно снижаться, и теплоноситель, разносимый по радиаторам, остывает.

Работа обычного твердотопливного котла характеризуется выраженным чередованием пиков и «провалов» в выработке тепловой энергии

Получается, что в период пиковой выработки тепла оно может остаться невостребованным, так как настроенная, оснащенная термостатическим регулированием система отопления лишнего не возьмет. Но в период догорания топлива и, тем более, простоя котла тепловой энергии будет явно недоставать. В итоге часть топливного потенциала расходуется просто впустую, но при этом хозяевам приходится достаточно часто заниматься загрузкой дров.

В определенной степени остроту этой проблемы можно снизить установкой котла длительного горения, но полностью снять – не получается. Несовпадение пиков выработки тепла и его потребления может оставаться достаточно существенным.

• В случае с электрокотлом на первый план выступает высокая стоимость потребляемой энергии, что заставляет хозяев задуматься о максимальном использовании оборудования в периоды действия льготных ночных тарифов и минимизации потребления в дневные часы.

Выгоды использования дифференцированной тарификации электроэнергии

При грамотном подходе к потреблению электроэнергии льготные тарифы могут принести весьма ощутимую экономию средств. Об этом подробно рассказано в специальной публикации портала, посвященной двухтарифным электросчетчикам.

Напрашивается очевидное решение – накапливать тепловую энергию ночью, чтобы достичь минимального потребления ее днем.

• Еще ярче выражена периодичность выработки тепловой энергии в случае использования солнечных коллекторов. Здесь прослеживается зависимость не только от времени суток (ночью поступление вообще нулевое).

Работа солнечного коллектора очень зависима и от времени суток, и от погоды

Не поддаются никакому сравнению пики нагрева в яркий солнечный день или в пасмурную погоду. Понятно, что напрямую ставить свою систему отопления в зависимость от текущих «капризов» природы – никак нельзя, но и пренебрегать столь мощным дополнительным источником энергии также не хочется. Очевидно, что требуется какое-то буферное устройство.

Эти три примера, при всей их разноплановости, объединяет одно общее обстоятельство – явное несовпадения пиков выработки тепловой энергии с рациональным равномерным ее использованием на нужды отопления. Для устранения этого дисбаланса и служит специальный прибор, называемый теплоаккумулятором (тепловым накопителем, буферной емкостью).

Цены на теплоаккумуляторы Hajdu

теплоаккумулятор Hajdu

Принцип его действия основан на высокой теплоемкости воды. Если значительный ее объем в период пикового поступления тепловой энергии разогреть до необходимого уровня, то в течение определенного периода можно для нужд отопления использовать этот накопленный энергетический потенциал. Для примера, если сравнивать теплофизические показатели, то всего один литр воды при остывании на 1°С способен разогреть кубометр воздуха на целых 4 °С.

Тепловой аккумулятор всегда представляет собой объемный резервуар с эффективной внешней термоизоляцией, подключенный к контуру (контурам) источника тепла и контурам отопления. Простейшую схему лучше рассмотреть на примере:

Наглядная демонстрация принципа работы простейшего теплового аккумулятора

Самый простой по конструкции теплоаккумулятор (ТА) – это вертикально расположенный объемный бак, в который с двух противоположный сторон врезаны четыре патрубка. С одной стороны он подключён к контуру твердотопливного котла (КТТ), а  с другой – к разведенному по дому контуру отопления.

После загрузки и розжига котла циркуляционный насос (Nк) этого контура начинает прокачивать теплоноситель (воду) через теплообменник. Из нижней части ТА в котел поступает остывшая вода, а в верхнюю прибывает разогретая в котле. Из-за существенной разницы плотности остывшей и горячей воды ее активного перемешивания в баке не будет – в процессе горения топливной закладки будет происходить постепенное заполнение ТА горячим теплоносителем. В итоге, при правильном расчете параметров, после полного прогорания заложенного горючего, емкость будет заполнена горячей водой, разогретой до расчетного уровня. Вся потенциальная энергия топлива (за вычетом, конечно, неизбежных потерь, отраженных в КПД котла), преобразована в тепловую, которая накоплена в ТА. Качественная термоизоляций позволяет сохранять температуру в баке в течение многих часов, а иногда даже – и дней.

Вторая стадия – котел не работает, но функционирует система отопления. С помощью собственного циркуляционного насоса контура отопления происходит прокачка теплоносителя по трубам и радиаторам. Забор производится сверху, из «горячей» зоны. Интенсивного самостоятельного перемешивания опять же не наблюдается – по уже упомянутой причине, и в трубу подачи поступает горячая вода, снизу возвращается охлажденная, и бак постепенно отдает свой нагрев в направлении снизу вверх.

На практике, в процессе топки котла отбор теплоносителя в систему отопления, как правило, не прекращается, и ТА будет накапливать лишь избыточную энергию, которая в текущий момент остается невостребованной. Но при правильном расчете параметров буферной емкости, ни один киловатт тепловой энергии не должен пропасть даром, и к концу цикла топки котла ТА должен быть в максимальной мере «заряжен».

Понятно, что цикличность работы подобной системы с установленным электрическим котлом будет завязана на льготные ночные тарифы. Таймер блока управления включит и выключит питание в установленный срок вечером и утром, а в течение дня контуры отопления будут питаться только (или преимущественно) из теплоаккумулятора.

Конструктивные особенности и основные схемы подключения различных теплоаккумуляторов

Итак, теплоаккумулятор всегда представляет собой объемный резервуар вертикального цилиндрического исполнения, имеющий высокоэффективную термоизоляцию и снабженный патрубками для подключения контуров генерации тепла и его потребления. А вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих моделей.

Основные типы конструкций теплоаккумуляторов

Теплоаккумулятор с прямым подключением контуров выработки и потребления тепловой энергии

1 – Самый простой тип конструкции ТА. Подразумевается прямое подключение и источников тепла, и контуров потребления. Такие буферные емкости используются в следующих случаях:

• Если в котле и во всех контурах отопления применяется одинаковый теплоноситель.
• Если максимально допустимое давление теплоносителя в контурах отопления не превышает аналогичный показатель котла и самого ГА.

В том случае, когда требование выполнить невозможно, подключение контуров отопления может производиться через дополнительные внешние теплообменники

• Если температуры в трубе подачи на выходе их котла не превышает допустимой температуры в контурах отопления.

Впрочем, это требование также может быть обойдено при установке на контуры, требующие более низкого температурного напора, смесительных узлов с трёхходовыми кранами.

Теплоаккумулятор со встроенным теплообменником

2 – Теплоаккумулятор снабжен внутренним теплообменником, расположенным в нижней части емкости. Теплообменник обычно представляет собой спираль, свитую из стальной нержавеющей трубы, обычной или гофрированной. Таких теплообменников может быть несколько.

Подобный тип ТА применяется в следующих случаях:

• Если показатели давления и достигаемой температуры теплоносителя в контуре источника тепла существенно превосходят допустимые значения для контуров потребления и для самой буферной емкости.
• Если есть необходимость подключения нескольких источников тепла (по бивалентному принципу). Например, на помощь котлу приходят гелиосистема (солнечный коллектор) или геотермальный тепловой насос. При этом чем меньше температурный напор источника тепла, тем ниже должен в ТА размещаться его теплообменник.
• Если в контурах источника тепла и потребления используется различный тип теплоносителя.

В отличие от первый схемы, такому ТА свойственно активное перемешивание теплоносителя в емкости – нагрев происходит в нижней ее части, и менее плотная горячая вода стремится вверх.

На схеме по центру ГА показан магниевый анод. За счет более низкого электропотенциала он «оттягивает» на себя ионы тяжелых солей, не допуская зарастания накипью внутренних стенок бака. Подлежит периодической замене.

Теплоаккумулятор со встроенным проточным теплообменником горячего водоснабжения

3 – Теплоаккумулятор дополнен проточным контуром горячего водоснабжения. Вход холодной воды осуществляется снизу, подача до точки горячего водоразбора, соответственно, снизу. Большая часть теплообменника расположена в верхней части ТА.

Такая схема считается оптимальной для условий, когда потребление горячей воды отличается достаточной стабильностью и равномерностью, без выраженных пиковых нагрузок. Естественно, теплообменник должен быть исполнен из металла, отвечающего нормам пищевого водопотребления.

В остальном же схема схода с первой, с прямым подключением контуров генерации тепла и его потребления.

Теплоаккумулятор со встроенным баком горячего водоснабжения

4 – Внутри теплоаккумулятора размещен бак для создания запаса горячей воды для бытового потребления. По сути, такая схема напоминает встроенный бойлер косвенного нагрева.

Применение подобной конструкции в полной мере оправдано в случаях, когда пик выработки тепловой энергии котлом не совпадает с пиком потребления горячей воды. Иными словами, когда сложившийся в доме бытовой уклад предполагает массовое, но довольно непродолжительное расходование горячей воды.

Все перечисленные схемы могут варьироваться в различных комбинациях – выбор конкретной модели зависит от сложности создаваемой системы отопления, количества и типа источников тела и контуров потребления. Обратите внимание, в большинстве теплоаккумуляторов предусмотрено множество выходных патрубков, разнесенных по вертикали.

Разнесенные по вертикали патрубки подключения контуров позволяют оптимально использовать образующийся в теплоаккумуляторе температурный градиент

Дело в том, что при любой схеме внутри буферной емкости так или иначе образуется температурный градиент (разница в температурном напоре по высоте). Появляется возможность подключения контуров системы отопления, требующих различных температурных режимов. Это существенно облегчает окончательное термостатическое регулирование теплообменных приборов (радиаторов или «теплых полов»), с минимальными ненужными потерями энергии и снижением нагрузки на регулирующие устройства.

Типовые схемы подключения теплоаккумуляторов

Теперь можно рассмотреть основные схемы установки теплоаккумуляторов в систему отопления.

Иллюстрация	Краткое описание схемы

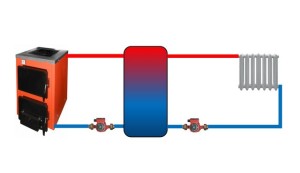

	Температурный режим и давление одинаковы в котле и в контурах отопления. Требования к теплоносителю совпадают. На выходе из котла и в ТА поддерживается постоянная температура. На приборах теплообмена регулировка ограничивается только количественным изменением проходящего через них теплоносителя.
	Подключение в самому теплоаккумулятору, в принципе, повторяет первую схему, но регулировка режимов работы теплообменных приборов осуществляется по качественном принципу – с изменением температуры теплоносителя. Для этого в схему включены термостатические узлы смешения, например, трехходовые клапаны. Такая схема позволяет наиболее рационально использовать накопленный теплоаккумулятором потенциал, то есть его «заряда» хватит на более продолжительное время.

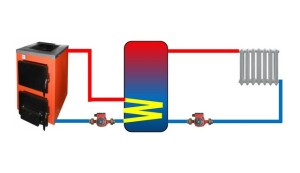

	Такая схема, с циркуляцией теплоносителя в малом контуре котла через встроенный теплообменник, применяется, когда давление в этом контуре превышает допустимое в приборах отопления или в самой буферной емкости. Второй вариант – в котле и в контурах отопления применены разные теплоносители.
	Исходные условия аналогичны схеме №3, но применен внешний теплообменник. Возможные причины такого подхода: — площади теплообмена встроенного «змеевика» недостаточно для поддержания требуемой температуры в телоаккумуляторе. – ранее уже был приобретён ТА без внутреннего теплобменника, а модернизация системы отопления потребовала именно такого подхода.

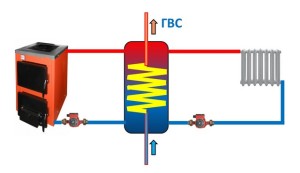

	Схема с организацией проточного обеспечения горячей водой через встроенный спиралевидный теплообменник. Рассчитана на равномерное потребление горячей воды, без пиковых нагрузок.

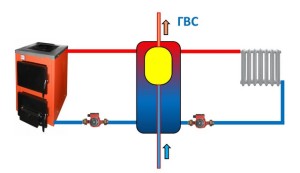

	Такая схема, с использованием теплоаккумулятора со встроенным баком, рассчитана на пиковое потребление горячей воды, но не отличающееся высокой положительностью. После расходования созданного запаса и, соответственно, заполнения ёмкости холодной водой, нагрев до требуемой температуры может занять достаточно много времени.
	Бивалентная схема, позволяющая задействовать в системе отопления дополнительный источник тепловой энергии. В данном случае упрощенно показан вариант с подключением солнечного коллектора. Этот контур подключается к теплообменнику в нижней части теплоаккумулятора. Обычно подобная система рассчитывается таким образом, что основным источником является именно солнечный коллектор, а котел включается по мере необходимости, для догрева, при недостаточности энергии от основного. Солнечный коллектор, конечно, не догма – на его месте может быть и второй котел.
	Схема, которую можно назвать мультивалентной. В данном случае показано применение трех источников тепловой энергии. В роли высокотемпературного выступает котел, который, опять же, может играть лишь вспомогательную роль в общей схеме нагрева. Солнечный коллектор – по аналогии с предыдущей схемой. Кроме того, используется еще один низкотемпературный источник, который, вместе с тем отличается стабильностью и независимостью от погоды и времени суток – геотермальный тепловой насос. Чем меньше температурный напор из подключенного источника энергии, тем ниже место его подключения к теплоаккумулятору.

Безусловно, схемы даны в очень упрощенном виде. А на деле подключение теплоаккумулятора в сложные, разветвленные системы, с различными контурами отопления, да еще и получающие нагрев от источников различной мощности и температуры, требуют высокопрофессионального проектирования с инженерными теплотехническими расчетами, с применением множества дополнительных регулировочных устройств.

Один из примеров – показан на рисунке:

Пример системы с несколькими источниками тепла и различными контурами отопления и ГВС

1 – твёрдотопливный котёл.

2 – электрический котел, включающийся лишь по мере необходимости и только в период действия льготного тарифа.

3 – специальный блок подмешивания в контуре высокотемпературного котла.

4 – гелио-станция, солнечный коллектор, который в погожие дни может выполнять роль основного источника тепловой энергии.

5 – теплоаккумулятор, к которому сходятся все контуры генерации тепла и его потребления.

6 – высокотемпературный контур отопления с радиаторами, с регулировкой режимов по количественному принципу – только и использованием запорной арматуры.

7 – низкотемпературный контур отопления – «теплый пол», в котором обязательно предусматривается качественное регулирование температуры нагрева теплоносителя.

8 – проточный контур горячего водоснабжения, снабженный собственным смесительным узлом для качественного регулирования температуры бытовой горячей воды.

Кроме всего перечисленного, в теплоаккумулятор могут быть встроены собственные электрические нагреватели – ТЭНы. Иногда бывает выгодно поддерживать с их помощью заданную температуру, не прибегая, например, лишний раз к неплановой растопке твердотопливного котла.

Дополнительный ТЭН, оснащенный собственной термостатической системой

Специальные дополнительные ТЭНы можно приобрести отдельно – их монтажная резьба обычно адаптирована к гнездам подключения, имеющимся на многих моделях тепловых аккумуляторов. Естественно, подключение электричество подогрева потребует установки дополнительного термостатического блока, который обеспечит включение ТЭНов только при падении температуры в ТА ниже установленного пользователем уровня. Некоторые нагреватели уже оснащены встроенным  терморегулятором подобного типа.

Цены на теплоаккумуляторы S-Tank

Теплоаккумулятор S-Tank

Видео: Рекомендации специалиста по созданию системы отопления с твердотопливным котлом и теплоаккумулятором

Что необходимо учитывать при выборе теплоаккумулятора

Безусловно, подбор теплоаккумулятора рекомендуется проводить еще на стадии проектирования системы отопления дома, руководствуясь расчетными данными специалистов. Тем не менее, обстоятельства бывают разными, и знать основные критерии оценки такого прибора – все же нужно.

• На первом месте всегда будет стоять вместительность этой буферной емкости. Эта величина рассчитывается в соответствии с параметрами создаваемой системы, мощностью котла, необходимого количества энергии для нужд отопления, горячего водоснабжения. Одним словом, ёмкость должна быть таковой, чтобы обеспечить накопление всего избыточного на данный момент тепла, не допуская его потерь. О некоторых правилах расчета емкости будет рассказано ниже.
• От емкости, естественно, напрямую зависят габариты изделия и его масса. Эти параметры также являются определяющими – далеко не всегда и не везде получается разместить в выделенном помещении теплоаккумулятор необходимого объема, так что вопрос должен продумываться заранее. Случается, что баки большого объёма (свыше 500 литров) не проходят в стандартные дверные проемы (800 мм). При оценке массы ТА она должна учитываться вместе во всем объемом воды полностью заполненного прибора.
• Следующий параметр – максимально допустимое давление в создаваемой или уже функционирующей системе отопления. Аналогичный показатель ТА должен быть, во всяком случае, не ниже. Это будет зависеть от толщины стенок, типа материала изготовления, и даже формы емкости. Так, в буферных емкостях, рассчитанных на давление свыше 4 атмосфер (бар) обычно верхняя и нижняя крышки имеют сферическую (тороидальную) конфигурацию.

Теплоаккумулятор из нержавеющей стали, с крышками тороидальной формы, заключенный в термоизоляционный кожух.

• Материал изготовления емкости. Баки из углеродистой стали, с антикоррозийным покрытием стоят дешевле. Емкости из нержавейки, безусловно, дороже, но и гарантийный срок их эксплуатации тоже значительно выше.
• Наличие дополнительных встроенных теплообменников для контуров отопления или горячего водоснабжения. Об их предназначении уже упоминалось выше – выбираются модели в зависимости от общей сложности системы отопления.
• Наличие дополнительных опций – возможности встраивания ТЭНов, установки контрольно-измерительных приборов, устройств обеспечения безопасности – предохранительных клапанов, воздухоотводчиков и т.п.
• Обязательно оценивается толщина и качество внешней термоизоляции корпуса ТА, чтобы не пришлось заниматься этим вопросом самостоятельно. Чем лучше изолирован бак, тем естественно, дольше будет в нем храниться «тепловой заряд».

Особенности монтажа тепловых аккумуляторов

Установка теплового аккумулятора подразумевает соблюдение определенных правил:

• Все подключаемые контуры должны подсоединяться резьбовыми муфтами или фланцами. Сварных соединений не допускается.
• Подключаемые трубы не должны оказывать на патрубки ТА никакой статической нагрузки.
• Рекомендуется на всех подключаемых к ТА трубах установить запорную арматуру.
• На всех используемых входах и выходах устанавливаются приборы визуального контроля температуры (термометры).
• В нижней точке ТА или на трубе в непосредственной близости от него должен стоять дренажный вентиль.
• На всех трубах входа в теплоаккумулятор устанавливаются фильтры механической очистки воды – «грязевики».
• Во многих моделях сверху предусмотрен патрубок для подсоединения автоматического воздухоотводчика. Если такового нет, то воздухоотводчик обязательно устанавливается на самом верхнем выходном патрубке.
• В непосредственной близости от теплоаккумулятора предусматривается установка манометра и предохранительного клапана.
• Вносить какие бы то ни было самостоятельные изменения в конструкцию теплоаккумулятора, не оговоренные производителем – категорически запрещается.
• Установка ТА должна проводиться только в отапливаемом помещении, исключающем вероятность замерзания жидкости.
• Заполненный водой резервуар может иметь весьма значительную массу. Площадка род него должна быть способна выдержать столь высокую нагрузку. Нередко для этих целей приходится подливать специальный фундамент.
• Как бы ни устанавливался теплоаккумулятор, при этом должен обеспечиваться свободный поход к ревизионному люку.

Проведение простейших расчетов параметров теплоаккумулятора

Как уже упоминалось выше, всесторонний расчет системы отопления с несколькими контурами выработки и потребления тепловой энергии – это задача, посильная только специалистам, так как приходится учитывать очень много разносторонних факторов. Но определённые вычисления можно провести и собственными силами.

Например, в доме установлен твердотопливный котел. Известна его мощность, вырабатываемая при полной топливной загрузке. Экспериментальным путем определено время сгорания полной закладки дров. Планируется приобретение теплоаккумулятора, и необходимо определить, какой объем потребуется, чтобы гарантированно полезно использовать все выработанное котлом тепло.

За основу возьмем известную формулу:

W = m × с × Δt

W — количество тепла необходимое, чтобы нагреть массу жидкости (m) с известной теплоемкостью (с) на определенное количество градусов (Δt).

Отсюда несложно вычислить массу:

m = W / (с × Δt)

Не помешает принять в расчет КПД котла (k), так как потери энергии так или иначе неизбежны.

W = k × m × с × Δt, или

m = W / (k × с × Δt)

Теперь разбираемся с каждым из значений:

• m – искомая масса воды, из которой, зная плотность, несложно будет определить и объем. Не будет большой ошибкой посчитать из расчета 1000 кг = 1 м³.
• W – избыточное количество тепла, вырабатываемое в период топки котла.

Его можно определить, как разницу значений энергии, выработанной за время сгорания топливной закладки и затраченной в тот же период на отопление дома.

Максимальная мощность котла обычно известна – это паспортная величина, рассчитанная на оптимальные воды твёрдого топлива. Она показывает количество тепловой энергии вырабатываемой котлом в единицу времени, например, 20 кВт.

Любой хозяин всегда довольно точно знает, в течение какого времени у него прогорает топливная закладка. Допустим, это будет 2,5 часа.

Далее, необходимо знать, какое количество энергии в это время может быть израсходовано на отопление дома. Одним словом, необходимо значение потребности конкретного здания в тепловой энергии для обеспечения комфортных условий проживания.

Такой расчет, если значение необходимой мощности неизвестно, можно произвести самостоятельно – для этого есть удобный алгоритм, приведенный в специальной публикации нашего портала.

Как самостоятельно провести тепловой расчет для собственного дома?

Информация о количестве необходимой тепловой энергии для отопления дома бывает достаточно часто востребована – при выборе оборудования, расстановке радиаторов, при проведении утеплительных работ. С алгоритмом расчета, включающим удобный калькулятор, читатель может познакомится, открыв по ссылке публикацию, посвященную требованиям к установке газовых котлов.

Например, для отопления дома требуется 8,5 кВт энергии в час. Значит, за 2,5 часа сгорания топливной закладки будет получено:

20 × 2,5 = 50 кВт

За этот же период будет потрачено:

8,5 × 2,5 = 21,5 кВт

Избыточное тепло, которое необходимо сохранить в теплоаккумуляторе:

W = 50 – 21,5 = 28,5 кВт

• k – КПД котельной установки. Обычно указывается в паспорте изделия в процентах (например, 80%) или десятичной дробью (0,8).
• с – теплоемкость воды. Это – табличная величина, которая равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.
• Δt – разница температур, на которую необходимо подогреть воду. Ее можно определить для своей системы опытным путем, промерив значения на трубе подачи и обратки при работе системы на максимальной мощности.

Допустим, что это значение равно

Δt = 85 – 60 = 35 °С

Итак, все значения известны, и осталось лишь подставить их в формулу:

m = 28500 / (0,8 × 1,164 × 35) = 874,45 кг.

Таким образом, чтобы полностью сохранить все выработанное котлом тепло при его работе на полной мощности потребуется 875 кг воды, то есть емкость примерно в 0,875 м³.

Такой же подход можно применить и в случае, если рассчитывается объем теплоаккумулятора, подключённого к электрическому котлу. Единственная разница – для расчета принимается не время топки, а временной интервал льготного тарифа, например, с 23.00 до 6.00 = 7 часов. Чтобы «унифицировать» эту величину, ее можно назвать, например, «период активности котла».

Чтобы упростить читателю задачу, ниже размещен специальный калькулятор, который позволит быстро рассчитать рекомендуемый объем теплового аккумулятора для имеющегося (планируемого к установке) котла.

Калькулятор расчета необходимого объема теплоаккумулятора

Перейти к расчётам

Полученное значение округляется в большую сторону и становится ориентиром при подборе оптимальной модели теплоаккумулятора. Они в специальных магазинах представлены в различном объемном исполнении.

Достоинства и недостатки включения в систему отопления теплоаккумулятора

Итак, подводя итоги публикации, вкратце сформулируем «плюсы» и «минусы» применения теплоаккумуляторов.

К достоинствам можно смело отнести следующее:

• Достигается экономия энергоресурсов, особенно в приложении к твёрдому топливу – выработанное тепло используется в максимальной мере. Возрастает КПД котла и всей системы отопления в целом.
• Котлы и другие элементы системы отопления получают надежную защиту от перегрева.
• Сводится до возможного минимума необходимость вмешательства в работу системы, сокращается количество загрузок твёрдого топлива.
• Вся система работает более плавно и легко поддается контролю и точным регулировкам. Обеспечивается стабильный установленный нагрев во всех помещениях дома.
• Появляется возможность подключения альтернативных источников энергии. При грамотном подходе это дает нешуточную экономию денежных средств. Например, в дневное время основная нагрузка ложится на гелио-станцию, ночью, пока действует льготный тариф, «эстафету» перехватывает тепловой насос, а возможную недостачу компенсирует компактный газовый котел.
• Установкой теплового аккумулятора одновременно можно решить и проблему горячего водоснабжения своего жилья.

Недостатков немного, но о них тоже следует упомянуть:

• Установка будет иметь какой-то смысл, если мощность котла или иных источников тепла существенно, как минимум вдвое, превышает расчетные значения потребной тепловой энергии для отопления жилья.
• Система с теплоаккумулятором всегда обладает очень высокой инерционностью, то есть от момента пуска д выхода в расчетный режим работы может пройти немало времени. Нет смысла применять ее в с системах отопления, где требуется быстрый нагрев помещений, например, в загородных домах, которые посещаются хозяевами зимой лишь время от времени.
• Оборудование, как правило, очень громоздкое, что создает немало проблем при его транспортировке, разгрузке, заносе в помещения и монтаже. Так как обязательным условием является установка ТА в непосредственной близости к котлу, для котельной потребуется весьма немалая площадь.
• Тепловые аккумуляторы относятся к категории дорогостоящих покупок – их цена вполне сопоставима, а нередко даже превосходит стоимость котлов. Правда, высока вероятность того, что затраты быстро окупятся экономией на энергоресурсах.

Правда, последний из перечисленных недостатков подвигает народных умельцев к разработке и монтажу собственных моделей теплоаккумуляторов.

Сложно ли изготовить теплоаккумулятор самостоятельно?

Наверное, российскому самодеятельному мастеру – все по плечу! Для примера — технологические рекомендации по самостоятельному изготовлению теплового аккумулятора приведены в специальной публикации нашего портала.

Видео: преимущества системы отопления со встроенным теплоаккумулятором

stroyday.ru

Теплоаккумулятор своими руками — описание и изготовление!

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

Теплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

• в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
• верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
• циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

Теплоаккумуляторы для систем отопления

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками



Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
	20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800		3,4	2,8	2,4	2,1
2000			3,1	2,7	2,3	2,1
2400				3,2	2,8	2,5	2,2	2,0
3000					3,5	3,1	2,8	2,5	2,3
3500							3,3	3,0	2,7
4000								3,4	3,1
4500									3,5

stroyday.ru

назначение, критерии при выборе, схема подключения

Содержание статьи:

В домах, где отсутствует газ или централизованное отопление, используются отопительные индивидуальные системы, включающие твердотопливные и электрические котлы или гелиосистемы, работающие на солнечной энергии. У этих систем есть важный недостаток – неравномерность нагрева теплоносителя ввиду принципиальных особенностей функционирования или влияния внешних факторов. Оптимизировать их можно с помощью теплоаккумулятора для отопления, который сыграет роль буфера между источником тепла и потребителями.

Назначение теплоаккумулятора

Теплоаккумуляторную емкость можно подключать к любому типу котла

Теплоаккумулятор для различного типа котлов отопления представляет собой заполненный водой резервуар внушительного размера, который позволяет решить проблемы, возникающие при работе отопительного котла:

• перерасход энергии;
• избыточная мощность отопления;
• перегрев воды в котле;
• периодические колебания температуры нагрева из-за неравномерности самого процесса горения и несвоевременной закладки дров, угля;
• несовпадение пиков выработки и потребления тепловой энергии.

Часть проблем можно решить путем установки пиролизного котла длительного горения, но в последнем случае он не поможет. Особенность работы котла в том, что после закладки топлива мощность отдачи тепловой энергии постепенно увеличивается, достигая пиковых значений, а затем также постепенно уменьшается. Если вовремя не добавить топливо в котел, он останавливается, теплоноситель начинает остывать, а вместе с этим падает температура в доме. В период пиковой выработки тепла система не в состоянии эффективно распределять всю энергию, поскольку оснащена терморегуляторами, поэтому часть тепла растрачивается впустую. Если котел электрический, гораздо выгоднее накапливать тепло в ночные часы, когда электроэнергия рассчитывается по льготному ночному тарифу, чтобы днем потреблять электричество как можно меньше.

Резервуар теплоаккумулятора для системы отопления выполнен из нержавеющей или обычной стали, изнутри может быть покрыт защитным лаком. Стенки сверху окрашиваются теплоустойчивой краской, затем закрываются теплоизоляционным материалом и кожзаменителем. Фактически при подключении теплоаккумулятора объем теплоносителя в системе отопления увеличивается, что позволяет компенсировать пиковую мощность котла и одновременно накопить тепло для передачи ее теплоносителю при падении мощности выработки тепловой энергии котлом. Благодаря качественному утеплению вода в теплоаккумуляторе остывает долго. Она сохраняется в нагретом состоянии в течение нескольких часов и даже дней и посредством насоса подается в систему. Принцип действия теплоаккумулятора основан на разной теплоемкости различных сред, в частности воды и воздуха. Уменьшение температуры 1 л воды на один градус приводит к повышению температуры воздуха объемом 1 м3 на 4 градуса.

Если при использовании твердотопливных и электрических котлов установка теплового аккумулятора желательна, но не обязательна, то присутствие теплоаккумулятора в гелиосистеме – необходимое условие функционирования, поскольку в вечернее и ночное время солнечную энергию невозможно получить, а осенью и зимой в пасмурные дни использование системы сильно ограничено.

Плюсы и минусы

Можно установить теплоаккумулятор, в котором имеются функции бойлера

Плюсы использования теплового аккумулятора:

• Сохраняет тепловую энергию в течение нескольких часов и дней.
• Исключается перегрев котла.
• Тепловая энергия не расходуется зря, а накапливается, чтобы быть использованной в дальнейшем, благодаря этому увеличивается КПД котла и отопительной системы в целом.
• Позволяет экономить финансовые средства.
• Температура воздуха в помещениях легко поддерживается на оптимальном уровне, резкие скачки температуры исключены.
• Нет необходимости в частых загрузках топлива.
• Дополнительно к твердотопливному котлу можно установить гелиосистему, являющуюся бесплатным источником тепловой энергии.
• Некоторые модели термоаккумуляторов для отопления могут совмещать функции бойлера.

Недостатки системы:

• Долгий нагрев – оптимальна установка в домах, предназначенных для постоянного проживания. В дачных коттеджах, которые посещаются зимой в выходные, пользу такой прибор не принесет.
• Высокая стоимость – они стоят примерно столько же, сколько и котел, а иногда и дороже.
• Значительные габариты и вес – из-за этого возникают определенные сложности при транспортировке и монтаже. Кроме того, теплонакопитель, предназначенный для отопления, устанавливают в непосредственной близости к котлу, там же должно находиться дополнительное оборудование, поэтому нередко приходится выделять для установки приборов специальное помещение и подготавливать его специальным образом: обустраивать опорную площадку, способную выдержать вес накопителя. В заполненном состоянии резервуар может весить 3-4.
• Требуется котел высокой мощности – покупка накопителя оправдана, если мощность котла не используется в полной мере, имеется как минимум двойной запас мощности, в противном случае прибор будет бездействовать.

Теплоаккумулятор можно сделать своими руками из нержавейки и медной трубы

При изготовлении теплоаккумулятора своими руками удастся сэкономить значительную сумму. Самая простая конструкция изготавливается из стальной нержавеющей бочки или даже листовой нержавейки толщиной не менее 3 мм. Также потребуется медная трубка диаметром 3 см и длиной 14 м. Ее сгибают в виде спирали и помещают внутрь бака. Снизу делают подводку холодной воды, сверху отвод для горячей, устанавливают на отводы запорные краны. Обязательно нужно утеплить теплоаккумулятор, сделанный своими руками для твердотопливного котла, иначе он будет неэффективен. Также необходимо установить датчики давления и температуры.

Если цилиндрическую емкость сварить не получается, можно изготовить теплоаккумулятор для отопления в форме параллелепипеда – своими руками резервуар такой формы сделать проще. Углы дополнительно усиливают, снаружи дополняют конструкцию ребрами жесткости – приваривают их на расстоянии 30-35 см друг от друга. Соотношение диаметра и высоты прибора – 1:3(4).

Критерии при подборе

Выбирают теплоаккумулятор, учитывая параметры системы отопления и вид теплоносителя

Подбирать тепловой аккумулятор необходимо в соответствии с точными расчетами, учитывающими параметры домашней системы отопления. Однако помимо расчетных значений принимают во внимание общие характеристики тепловых накопителей.

• Давление в системе отопления. По этому параметру тепловой аккумулятор должен соответствовать системе отопления. Во всяком случае значение может быть выше, но не ниже. Какое давление сможет выдержать накопитель, зависит от толщины стенок, формы резервуара, материала изготовления. Теплоаккумуляторы для котлов, выдерживающие более 4 бар, имеют выпуклые нижнюю и верхнюю крышки.
• Объем буферной емкости. Этот параметр считают наиболее важным и стараются выбрать емкость такого объема, чтобы накопитель мог аккумулировать все лишнее тепло. Но в то же время и излишне объемный прибор не нужен.
• Наружные размеры и вес. Вопросы транспортировки и размещения оборудования решать придется, поэтому необходимо тщательно все рассчитать: пройдет ли бак в дверной проем, выдержат ли перекрытия при полностью заполненном водой резервуаре.
• Оснащение дополнительными теплообменниками. Они позволяют еще более оптимизировать функционирование системы. Модели подбирают в соответствии со сложностью всей системы.
• Возможность установки дополнительных устройств. Совместно с аккумуляторным буфером обмена устанавливают дополнительные ТЭНы, датчики и регуляторы температуры. Если все элементы системы подобраны грамотно, можно снизить расход топлива в два раза.

Баки изготавливают из углеродистой стали или нержавейки. Последние стоят дороже и служат дольше, а первые обязательно имеют антикоррозийное покрытие. Необходимо убедиться в его качестве.

Расчёт объема буферной емкости котла

По расчетам, теплоаккумулятор должен принять всю энергию от одной закладки топлива в котел

Объем буферной емкости обычно рассчитывают таким образом, чтобы за время горения одной закладки топлива теплоаккумулятор сохранил все выработанное котлом тепло. Самостоятельно можно произвести лишь приблизительные расчеты, не учитывающие теплопотери от радиаторов отопления и влияние температуры воздуха в помещении. Основная формула для расчетов объема теплоаккумулятора:

W = k × m × с × Δt, где

• W – избыточное количество тепла;
• m – масса жидкости;
• с – теплоемкость теплоносителя;
• Δt – количество градусов, на которые нужно нагреть теплоноситель;
• k – КПД котла.

Отсюда нужно вычислить массу теплоносителя: m = W / (k × с × Δt).

Так как W определяется как разница значений энергии, выработанной котлом и затраченной на обогрев дома, необходимо также уточнить их и время прогорания закладки топлива. Если мощность котла приводится в паспорте прибора, расход тепловой энергии на отопление нужно рассчитывать. Время прогорания топлива определяется опытным путем. Допустим, это 3 ч, а на отопление дома требуется 10 кВт/ч. Значит, за 3 ч будет потрачено: 10 × 3 = 30 кВт.

Выработка тепла котлом мощностью 22 кВт/ч составляет: 22 × 3 = 66 кВт.

По итогам расчета избыточное тепло составит: W = 66 – 30 = 36 кВт. Переводим в Вт, получаем 36000 Вт.

Используя формулу m = W / (k × с × Δt), определяем искомое значение массы воды. КПД указывается в паспорте в процентах. Это значение нужно перевести в десятичное, разделив на 100. Например, 80/100 = 0,8. Теплоемкость воды равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.

Δt  определяют путем измерения температуры трубы подачи и обратки, вычитая из большего значения меньшее. Например: Δt = 88 – 58 = 30°С. Таким образом, m = 36000/(0,8 × 1,164 × 30) = 1 288,7 кг.

Для сохранения всей избыточной энергии, выработанной котлом, потребуется емкость объемом не менее 1 288,7 м3. Подойдет теплоаккумулятор Jaspi GTV Teknik на 1500 л. При более скромных значениях расчета можно ограничиться резервуаром, к примеру, на 750 л.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое

Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

• Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
• Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
• Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
• Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

Проточный теплоаккумулятор

С бойлером

С теплообменником

Выходных патрубков у теплового аккумулятора, предназначенного для системы отопления, несколько, и они расположены вдоль бака по вертикали, так как имеет место температурный градиент по высоте. Это сделано для того, чтобы можно было подключать контуры с разными требованиями к температуре теплоносителя, снижать нагрузку на регуляторы температуры. В результате тепловая энергия используется максимально эффективно.

В системе с трехходовыми клапанами возможна более точная регулировка температуры

Другие типы систем:

1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

При наличии различных контуров отопления и источников тепловой энергии формируется сложная разветвленная система со множеством дополнительного регулировочного оборудования, датчиков, групп безопасности. Ее проектировку рекомендуется доверить профессионалам, так как потребуются высокоточные расчеты.

Обвязка аккумулятора для тепла

Емкость должна быть хорошо утеплена. Если это покупной теплоаккумулятор, нужно оценить толщину и качество внешней изоляции. Чем лучше и толще теплоизолятор, тем дольше будет сохраняться тепло. Благодаря особой структуре теплоизолятора теплоаккумулятор работает как термос. Толщина теплоизоляции в качественных моделях составляет около 10 см. Она закрывает окрашенный термостойкой краской корпус. Поверх теплоизоляции идет слой кожзаменителя. Самостоятельно утепление выполняется по той же схеме. Сначала бак красят краской, стойкой к высокой температуре, затем утепляют базальтовой ватой толщиной не менее 150 мм, а сверху закрывают фольгой.

strojdvor.ru

Теплоаккумулятор для котлов отопления, принцип работы и расчет

Твердым топливом отапливают дома в регионах, где нет газопровода, а дрова и уголь обходятся дешевле затрат на электроэнергию. Но, возникает неудобство, которого лишены газовые и электрические котлы и заключено в необходимости постоянно находиться рядом с котлом и загружать очередную порцию топлива вручную. Чтобы делать это реже, котел нужно оборудовать теплоаккумулятором (далее ТА), который будет накапливать избыточное тепло и отдавать его когда дрова или уголь уже сгорели.

Что такое теплоаккумулятор и какую функцию он выполняет

При сильном горении происходит перегрев системы, при слабом она остывает. Сократить амплитуду и увеличить период колебаний можно за счет вместительного бака с теплоаккумулятором. Последний представляет собой теплообменник с большой емкостью, заполненой теплоностилем. Одна часть системы забирает излишки энергии с котла, вторая постепенно отдает тепло в отопительную систему, не давая температуре резко упасть. Весь это процесс происходит автоматически через змеевики под управлением трехходовых клапанов.

Другими словами. ТА позволит Вам загрузить полную топку дров и не переживать что вода в котле закипит. После догорания топлива система отопления еще некоторое время сможет работать за счет накопленного в емкости тепла.

Принцип действия

Теплоаккумулятор – это емкость, внутри которого циркулирует горячий жидкий теплоноситель. Температура поддерживается в нужном диапазоне благодаря дозированию энергии, передаваемой в контур. Разогретый бак отдает тепло в комнаты постепенно. В результате пропадает необходимость постоянно поддерживать горение в топке котла.

Видео обзор такой системы

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

1. Снижение затрат на энергоносители.
2. Увеличение КПД отопительной системы.
3. Отсутствие перегрева.
4. Снижение количества (периодичности) загрузки твердого топлива в котел.
5. Тонкая настройка температурного режима в помещениях.
6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей. Это может быть важно если они имеют различные химические составы.

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Схемы подключения

Полная схема подключения ТА для системы отопления

Простейшая схема подключения предполагает наличие контурного кольца прогрева котла. Это даст возможность сократить время разогрева основного контура. Термостат не позволит прогонят через теплоаккумулятор холодный теплоноситель (воду или гликоль), пока температура не установится на требуемом уровне.

Как только это произойдет, теплоноситель распределяется в двух направлениях:

1. Прогрев ТА.
2. Прогрев основного бака.

В последнем случае предполагается перемешивание с теплоносителем и перенаправление в бак. Благодаря тому увеличивается КПД и сокращается время прогрева основного контура. Такое подключение дает возможность работать системе автономно (при выключенном насосе).

Отдельный контур сообщает ТА и радиаторы. Чтобы исключит необходимость контролировать работу отопительной системы, в ее состав вводится два байпаса:

1. Содержит шаровый клапан, который перекрывается при выключенном насосе. В работу включается обратный клапан.
2. Если насос остановлен, а шаровый клапан вышел из строя, прокачка теплоносителя производится по второму (резервному) байпасу.

Схему можно упростить, исключив обратный клапан. Это делают, мотивируя тем, что он характеризуется высоким сопротивлением потока. Прибегая к такому шагу нужно помнить, что в случае прекращения подачи электроэнергии придется вручную открывать шаровый клапан.

Более сложная система с использованием альтернативного источника энергии и контура горячего водоснабжения

Если отключения возможны, в систему включают альтернативный источник питания или бесперебойник. Это потребует дополнительных затрат. Целесообразность покупки данного оборудования проявляется после подсчета стоимости труб, фитингов, насоса и клапанов, которые могут прийти в негодность. В результате приобретение ИБП (источник бесперебойного питания) не кажется слишком дорогим удовольствием.

Подробный видео обзор системы

Расчет объема теплонакопителя

Слишком малый объем неэффективен, большой нецелесообразен с точки зрения затрат и потери полезной площади помещения. Точный расчет выполнить невозможно ввиду отсутствия информации о теплопотери здания, особенно, если оно находится в стадии проектирования.

Однако есть возможность рассчитать максимально приближенно. В качестве исходных данных служит мощность котла и суммарная площадь всех отапливаемых помещений. Расчеты производятся следующим образом:

1. Мощность нагревателя в киловаттах находится в прямой зависимости с площадью. 1КВт способен обогреть 10 м². Если дом 120 м², то котел должен выдавать 12 КВт. Необходимо заложить запас, чтобы оборудование не работало на предельной нагрузке (средний коэффициент – 1,5). Получается, нужно устанавливать котел 18 КВт.
2. Пренебрегая объемом жидкости в трубах и радиаторах, принимается, что каждый киловатт мощности расходуется на разогрев 25 л. теплоносителя в теплоакуумуляторе. Перемножив две величины, получаем 450 л. Эта величина не предельная, ведь на прошлом шаге был заложен запас мощности 50%.

Заложенного запаса хватит на самую холодную зиму. Оборудование будет работать не на пределе возможности, а значит, прослужит долго.

Расчет по формуле

Существует множество сложных математических формул, позволяющих произвести вычисления

Самая простая формула выглядит так: m = Q / 1.163 х Δt,

Где:

• Q – расчетное количество тепловой энергии, которую мы можем накопить. Это разница вырабатываемой мощности котла и необходимой нам для отопления;
• m – масса воды в резервуаре, кг. Ее мы хотим вычислить;
• Δt – разница между начальной и конечной температурами теплоносителя, °С;
• 1.163 кВт/кг – удельная теплоемкость воды.

Онлайн калькулятор

*Если калькулятор показывает 0 (ноль), значить у вас нет излишков энергии, которые можно накопить.

Пояснения:

Паспортная мощность котла, она указана производителем. Если документы на оборудование не сохранились, найти характеристики можно с сети интернет.

Мощность, необходимая для отопления вашего дома. Рассчитывается специалистами по сложной форме, которая включает: объем помещения, систему отопление, энергоэффективность всего дома.

Температура подачи и обратки. Если в системе не установлены термометры, ее можно снять любым теплосъемником.

Как сделать теплоаккумулятор своими руками

Такой вопрос возникает когда человек узнает цену на такое оборудование, в зависимости от количества змеевиков и материала изготовления, она колеблется в пределах 400-1500 уе. Что не всем по карману.

Схема устройства

ТА представляет собой цилиндрическую емкость или прямоугольной формы, изготовленную из металла. Размеры определяет требуемый объем, полученный в результате расчетов, приведенных ранее. Толщина стенки 2-3 мм.

Лист раскраивается при помощи плазмореза, болгарки, гильотины или сварочного аппарата. Сшивается он также при помощи сварки. Максимальное качество шва обеспечивает газовая сварка, но и инверторной можно получить желаемый результат. В любом случаи качество сварных швов необходимо будет проверить под давлением до 4 атмосфер. Торцевые стенки цилиндра закрываются плоскими металлическими кругами той же толщины.

Сталь или нержавка

Сегодня на рынке можно приобрести такие емкости как с черной стали так и с нержавеющей. Производители же утверждают что стоит брать только последний вариант так как он не подвержен коррозии, но и стоит в 2-2.5 раза дороже. Что же выбрать? На самом деле, есть нет денег на нержавку смело берите черный металл. Толщины 3 мм хватит на многие годы, так как эта емкость постоянно заполнена водой, содержащегося в ней кислорода недостаточно для образования коррозии.

Единственная проблема, это когда сливается вода, определенное время внутри сохраняется сырость. Но, запаса толщины металла достаточно чтобы это не было проблемой. Из моей практики: теплоаккумуляторы эксплуатируются уже около 10 лет, никаких проблем с коррозией при ревизии не обнаруживалось.

В качестве теплообменника выступает изогнутая гладкая или гофрированная труба. Покупка магниевого анода избавит от опасности быстрого покрытия конструкции коррозией.

Пример чертежа

Необходимо заблаговременно изготовить чертеж и отметить входное и выходное отверстия для врезки теплообменника и еще два подключения к главному контуру. Входное сверху, выходное внизу. В стенки врезаются штуцеры. Дополнительных два отверстия с патрубками нужно сделать в днище и верхней крышке. Одно для слива теплоносителя, второе для воздухоотводчика (избавит от переизбытка давления внутри бака).

Чтобы емкость, особенно если форма не цилиндрическая, после заполнения не раздуло, по периметру, на расстоянии 320-380 мм друг от друга устанавливаются ребра жесткости (снаружи бака). Их изготавливают из металлической полосы толщиной 3 мм. Внутри каждое кольцо стягивается двумя диаметральными усилителями стенок, перпендикулярными друг другу. То же самое делают с торцевыми стенками (усилитель соединяет центры окружностей).

Вся конструкция сваривается. Для установки потребуются опоры. Они будут прилажены к днищу. В этих местах снаружи бака прилаживают дополнительные ребра жесткости из такой же полосы, чтобы под массой ТА днище не деформировалось. На штуцеры нарезается резьба (если соединение с трубами планируется выполнить при помощи муфт). Это можно сделать до их установки на ТА.

Как альтернативу применяют сварное соединение контура. Это неудобно с точки зрения обслуживания. В случае выхода ТА из строя придется резать трубы. Муфту можно раскрутить, а после ремонта смонтировать все заново. Если в качестве змеевика используют сплавы цветных металлов, понадобится аргоновая сварка.

Когда система предполагает использование нескольких спиралей теплообменника, их устанавливают одна внутри другой. То есть диаметр первой меньше диаметра второй. Возможна конструкция с расположением друг над другом, если такое позволяет высота потолков в помещении.

Материалом для бака может служить углеродистая сталь с антикоррозийным покрытием, нанесенным гальваническим методом. Это дешевле, нежели сделать бак из нержавейки. Но последняя прослужит дольше. Единственное уязвимое место – сварочные швы. Их лучше обработать. Естественно, сварочный аппарат должен иметь возможность варить нержавеющую сталь.

В качестве дополнительного оборудования можно врезать электрический ТЭН. Включая его вы сократите время запуска и прогрева системы. Контрольно-измерительные приборы тоже не будут лишними (термометр, контроллер уровня теплоносителя и т.д.). В качестве устройств, обеспечивающих безопасность работы теплоаккумулятора, применяют предохранительный выпускной воздушный клапан. Такая система надежна, долговечна и неприхотлива.

Изготовление змеевика

Для изготовления этого элемента используется медная трубка 20-30 мм диаметром. Форма должна быть цилиндрическая, поскольку всегда являются слабым местом в системах с постоянно циркулирующей водой.

Что бы сделать такую спиральную конструкцию можно использовать простейшее приспособление в виде деревянно-фанерного каркаса, на который наматывается трубка.

С обеих краев трубки нужно приварить или припаять штуцеры с резьбой для дальнейшего подключения их в систему. Для спайки лучше всего использовать мягкий припой.

Проверка герметичности

Теперь необходимо проверить нашу конструкцию на протекание, причем сделать это необходимо под давлением. Во первых система отопления работает в пределах 0.8-3.5 атмосферы, во вторых давление может скакать достаточно резко при быстром прогреве системы и на это необходимо сделать определенный напуск. давления 4 Бар будет достаточно.

Наполняем резервуар водой максимально как только позволяет конструкция. Далее можно применить компрессор или даже автомобильный насос и накачать им необходимое давление. Подсоединить его можно через одно из технологических отверстий, о которых я писал выше.

Оставить в таком состоянии емкость на некоторое время и проверить не проявляется ли вода или сырость на швах.Если такая проблема возникла ее необходимо исправлять.

vremya-stroiki.net

Тепловой аккумулятор для отопления своими руками, схема подключения аккумулятора тепла

Во время обогрева дома нередко случается, что в дневное время суток есть возможность вырабатывать тепло с излишком, а в ночное его не хватает. Бывает и прямо противоположная ситуация, при которой выгоднее пользоваться отоплением ночью. Подобные моменты поможет сгладить тепловой аккумулятор для отопления. Но надо знать, как его правильно подобрать, установить и подключить к системе. Подробную информацию по этой теме вы сможете почерпнуть из данной статьи.

Когда нужен аккумулятор тепла

Этот нехитрый элемент отопительной системы в виде утепленного резервуара с водой рекомендуется устанавливать в таких случаях:

• для максимально эффективной работы твердотопливного котла;
• совместно с электрическим генератором тепла, функционирующим по сниженному ночному тарифу.

Для справки. Также существуют водяные аккумуляторы тепла для теплиц, применяемые для сохранения солнечной энергии, полученной в течение дня.

Эксплуатация котлов на твердом топливе имеет свои особенности. Теплогенератор действует с высоким КПД только при работе на максимальных режимах, если перекрывать ему воздух для понижения температуры в топке, то и эффективность работы тоже снижается. Немало забот домовладельцу доставляет и периодичность топки, дрова прогорели – надо загружать новые, делать это среди ночи крайне неудобно. Выход прост: нужен бак-аккумулятор, накапливающий сгенерированное ранее тепло для использования его после прогорания дров в топливнике.

Противоположная ситуация возникает с котлом электрическим, подключенным к сети через многотарифный счетчик. Чтобы сэкономить, нужно получить максимум тепла ночью, когда тариф низкий, а днем электроэнергию не использовать. И здесь тепловой аккумулятор в системе отопления позволит организовать оптимальный график работы источника тепла, выдавая в систему горячую воду, пока теплогенератор бездействует.

Важно. Для совместной работы с тепловым аккумулятором котел должен иметь не менее чем полуторный запас по тепловой мощности. Иначе он не сможет одновременно прогревать воду в отопительной системе и накопительной емкости.

Похожая ситуация с излишками тепла возникает в теплицах, в дневное время их даже проветривают. С целью накопления солнечной энергии для использования ночью можно использовать простейший аккумулятор тепла Лежебока для обогрева грунта. Это черный полимерный рукав, наполненный водой и проложенный прямо по грядке, он не дает грунту остывать в ночное время. Для поглощения большего количества тепла внутри теплицы размещают бочки с водой, окрашенные в черный цвет.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

• тепловые потери дома или его квадратура;
• длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

В этой формуле:

• Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
• 0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
• Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Рекомендации по изготовлению

Из предыдущего раздела следует, что обычной бочкой на 200 л отделаться не удастся, разве только ее вместительность — не менее полкуба. Этого хватит для домика площадью 30 м2, и то ненадолго. Чтобы не тратить время и силы впустую, надо в

С точки зрения размещения в котельной лучше делать емкость прямоугольной формы. Размеры – произвольные, главное, чтобы их произведение равнялось расчетному объему. Идеальный вариант – бак из нержавейки, но подойдет и обычный металл.

Вверху и внизу тепловой аккумулятор, сделанный своими руками, нужно снабдить патрубками для присоединения к системе. Чтобы давлением воды стальные стенки не выпирало наружу, конструкцию необходимо ужесточить ребрами или перемычками.

Бак–аккумулятор нужно хорошенько утеплить, в том числе снизу. Для этой цели подойдет пенопласт плотностью 15—25 кг/м3 либо минеральная вата в плитах не менее 105 кг/м3 плотности. Оптимальная толщина теплоизоляционного слоя – 100 мм. Получившийся аппарат, наполненный теплоносителем, будет иметь приличный вес, так что для его монтажа потребуется фундамент.

Совет. Если требуется емкость для самотечной отопительной системы, то ее следует установить своими руками на металлическую подставку, не забыв утеплить нижнюю часть. Цель – поднять резервуар выше уровня батарей.

Схема подключения

После установки резервуара на место надо его правильно присоединить к сети трубопроводов. Наиболее популярна стандартная схема подключения теплового аккумулятора, показанная на рисунке:

Для ее реализации понадобится 2 циркуляционных насоса и столько же трехходовых клапанов. Насосы обеспечивают циркуляцию в раздельных контурах, а клапаны – необходимую температуру. В котловом контуре она не должна опускаться ниже 55 ºС, дабы избежать появления конденсата в твердотопливном котле, этим и занимается клапан в левой части схемы.

Теплоноситель в трубопроводах отопления нагревается в зависимости от потребности в тепле, а потому подключение теплового аккумулятора с другой стороны осуществляется также через смесительный узел. Клапан может управлять температурой воды в автоматическом режиме, ориентируясь на датчик или с помощью терморегулятора. Одна из схем системы отопления с аккумулятором тепла (буферной емкостью) представлена на видео.

Заключение

Емкость, аккумулирующая тепло, может заметно облегчить жизнь владельцам твердотопливных котлов. Им не придется беспокоиться о загрузке топлива в ночное время, а это большой плюс. Да и сам теплогенератор станет работать в экономичном режиме, развивая наибольший КПД. Что касается котлов электрических, то тут выгода при установке накопителя очевидна.

cotlix.com

Теплоаккумулятор для отопления — схема работы и правила эксплуатации

Когда у людей нет возможности использовать для отопления жилища газ, приходится искать другие варианты. Так например, некоторые используют твердотопливный обогрев, в иных случаях на помощь приходит электричество.

Кроме того, технологии наших дней позволяют применять солнечную энергия для получения тепла. Все варианты различны по устройству теплоаккумулятора, а это является важным нюансом для отопления.

Основным недостатком всех вышеперечисленных систем является крайне неравномерный обогрев. А в случае с электрическими обогревателями еще и высокая стоимость энергии.

Отсюда напрашивается лишь один выход – накопление тепла с последующим его использованием, и в этом очень поможет котел отопления.

О том, как выбрать хороший теплоаккумулятор и какие критерии следует учитывать мы поговорим далее.

Краткое содержимое статьи:

Принцип работы теплоаккумулятора

Наиболее простая и распространенная система, основанная на использовании твердого топлива, выражена сильной цикличностью. При загрузке топлива в виде дров, энергия постепенно нарастает, далее ее нужно поддерживать, в обратном же случае тепло пойдет на убыль. По итогу теплоноситель остывает.

Получается, что вы тратите топливо, загружаете дрова, а тепло получаете лишь во время пикового горения. Так как во время самого процесса тепло либо накапливается, либо теряется, это крайне невыгодно.

В случае твердотопливных систем проблему можно немного смягчить, установив котел длительного горения. Однако, это не решает вопрос в полной мере.

Если рассматривать электрические котлы, то огромным минусом тут является высокая стоимость потребляемой энергии. Наиболее простым решением данного вопроса станет использование котла в ночное время и как можно меньший расход дневной энергии.

В случае с солнечной энергией все обстоит еще хуже. С одной стороны это огромный и выгодный источник энергии, но эти плюсы перекрываются одним большим недостатком – периодичностью. Поступление тепла будет напрямую зависеть от погодных условий и времени суток.

Ночью поступление будет просто никакое, а пасмурная погода не пойдет ни в какое сравнение с солнечной. Становится совершенно понятно, что требуется некое накопительное устройство.

Все вышеперечисленные проблемы сходятся в одном, нерациональное использование и неравномерное распределение тепловой энергии. Тут нам и поможет аккумулятор, который станет теплоносителем и будет накапливать тепло. Крайне важно знать, как правильно рассчитать мощность теплоаккумулятора.

Принцип работы данной системы заключается в том, что вода имеет очень высокую теплоемкость. Накопив энергию от вышеперечисленных источников, она сможет сохранять ее долгое время.

Теплоаккумулятор представляет собой большой резервуар с прекрасной теплоизоляцией, подключенный к контуру отопления. Все это позволяет сохранять тепло для ваших нужд долгое время.

Теплоаккумулятор прямого подключения

ТА является примером наиболее простой конструкции. К ней непосредственно подключаются контуры отопления и потребления.

• Данный вид теплоаккумулятора подойдет вам в том случае, если и котел и контуры используют один теплоноситель
• Его применение возможно только в случае одинакового давления в контуре теплоносителя и котла
• Температура трубы подачи должна быть ниже температуры контура отопления

Теплоаккумулятор, обладающий встроенной системой теплообмена

Данный вид конструкции обладает своим внутренним теплообменом, который находится внизу котла. Его используют в следующих ситуациях:

• Если давление в теплоносителя выше этого показателя у контура потребления
• При подключении новых источников тепла в количестве более одного
• При использовании разных видов теплоносителей

Существенным отличием такой конструкции от первого варианта является смешение теплоносителей внутри системы. Благодаря чему происходит более эффективное отопление.

Теплоаккумулятор с системой проточного теплообмена

В данной конструкции теплообмен происходит в верхней части котла. Заход воды осуществляется снизу, подача, следовательно, тоже.

Этот вариант активно используется в случаях равномерного потребления воды, когда исключены большие нагрузки на систему водоснабжения. Важным нюансом при монтаже является материал, из которого изготовлен теплообменник. Он должен быть выполнен из металлов, отвечающих нормам.

В целом данный вариант аналогичен первому, с прямым подключением.

Фото теплоаккумуляторов для отопления

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

mirstrojka.ru

как сделать своими руками, приборы для кирпичных агрегатов российского производства

Теплоаккумуляторы для котлов отопления являются полезным изобретением и широко используются владельцами автономных систем обогрева. Прибор существенно экономит тепловую энергию, имеет простое устройство и может быть смонтирован самостоятельно.

Предназначение

Роль теплоаккумуляторов в системе отопления трудно переоценить. Прибор осуществляет сбор и хранение теплоносителя, поддерживает в нём необходимую температуру, и при необходимости отдаёт его обратно в систему. Это способствует сохранению оптимального температурного режима помещений даже при выключенном котле. Кроме поддержания заданных тепловых параметров, аккумулятор предохраняет котёл от перегрева, забирая у него лишнее тепло, и понижает объём расходуемого топлива на 30%. При этом происходит синхронное повышение коэффициента полезного действия отопительного прибора.

Один теплоаккумулятор может одновременно обслуживать несколько котлов, работающих на разном виде топлива. Кроме того, прибор исполняет роль водонагревателя в системе горячего водоснабжения, и некоторое время осуществляет подогрев воды при выключенном котле.

Но использование теплоаккумуляторов целесообразно не для всех видов котельного оборудования. Например, в высокотехнологичных автоматизированных электрокотлах установка тепловых накопителей экономически не обоснована. Такие устройства сами контролируют рациональность использования ресурсов и оборудованы термодатчиками, отключающими их от сети в случае перегрева. А вот для твердотопливных и пиролизных котлов такие приборы крайне необходимы.

Это объясняется тем, что в камеры сгорания таких агрегатов требуется регулярная загрузка твёрдого топлива, из-за чего приходится постоянно следить за степенью его сгорания и постоянно подбрасывать уголь или дрова. В ночные часы делать это не совсем комфортно: приходится вставать несколько раз за ночь и контролировать работу котла. Решением проблемы может стать установка теплоаккумулятора, что позволит запасать вырабатываемое днём тепло и эффективно тратить его в ночные часы. Хозяин помещения сможет спокойно спать всю ночь, а установка прибора заметно снизит расход топлива и значительно сократит затраты на обогрев.

Технические характеристики

Конструктивно тепловой аккумулятор напоминает большой термос. Корпус прибора выполнен в виде цилиндрического бака и изготовлен из нержавеющей стали. Сверху бак имеет обвязку из теплоизолирующего материла, что способствует заметному увеличению времени остывания теплоносителя. Толщина утеплителя на моделях заводского производства составляет 100 мм. Сверху теплоизолянт закрывается плотным кожухом, для производства которого используется кожзаменитель. Внутри резервуара располагаются теплообменники. Их количество зависит от объёма бака и мощности модели, и может варьироваться от одного до трёх – в заводских моделях, и до пяти – в самодельных.

Объём бака также может быть разным: в наиболее бюджетных вариантах он составляет всего 100 литров, в то время как большие промышленные установки оборудованы резервуарами в несколько кубов и требуют для своей установки оборудования отдельной котельной. В некоторых моделях внутри основной ёмкости устанавливается меньший по диаметру бойлер, обеспечивающий горячее автономное водоснабжение. На корпусе аккумулятора присутствуют несколько резьбовых патрубков, используемых для подключения прибора к отопительному котлу, а также для подсоединения разводки отопления. Скорость расходования тепла из накопителя зависит от теплопотерь помещения, внешней температуры и ёмкости накопительного бака. Отопление на пассивном режиме с выключенным котлом может осуществляться от двух часов до двух дней.

Принцип работы

Схема работы теплоаккумулятора достаточно проста. Благодаря работе циркуляционных насосов, установленных между котлом и аккумулятором, горячий теплоноситель через верхний патрубок заходит в буферную ёмкость. При этом охлаждённая жидкость через нижние патрубки возвращается в котёл. На участке между тепловым накопителем и радиаторами устанавливается ещё один насос, обеспечивающий подачу теплоносителя к радиаторам.

После того как вода в батареях отдаёт своё тепло помещению и её температура достигает нижней допустимой отметки, автоматически срабатывают термодатчики. По их сигналу включаются насосы, которые мгновенно возобновляют подачу горячего теплоносителя в радиаторы.

Во время бездействия насоса, расположенного на выходе из аккумулятора, происходит накопление тепловой энергии. После полного прогорания одной закладки топлива котёл переключается на режим ожидания, а отопление дома осуществляется с помощью теплоаккумулятора, который отдаёт накопленную тепловую энергию радиаторам. При отсутствии в системе тепловых аккумуляторов, горячая жидкость будет бесконтрольно нагревать помещение, что повлечёт за собой его перегрев и вызовет необходимость открытия окон с целью понижения температуры. Это будет означать, что котёл отапливает улицу, и топливные ресурсы растрачиваются впустую. Использование теплоаккумулятора поможет избежать таких ситуаций и обеспечит экономный расход топлива.

Разновидности

Классификация теплоаккумулятров осуществляется по двум признакам: функциональности и принципу тепловой отдачи.

Функционально приборы подразделяются на два типа.

• Накопительные аккумуляторы для систем отопления подразумевают подключение только радиаторов отопления, и могут функционировать как на воде, так и на антифризе. Такие модели будут оптимальным вариантом для обустройства бюджетной системы обогрева и могут быть использованы для дополнительного подключения «тёплых полов».
• Теплоаккумуляторы для обустройства отопления и ГВС наряду с обогревом предполагают подключение сантехнических приборов к горячей воде. В качестве теплоносителя в таких моделях используется только вода. Применение антифриза не рекомендуется ввиду риска смешивания жидкостей при возникновении нештатных ситуаций.

По принципу тепловой отдачи аккумуляторы также подразделяются на два вида. Первый тип представлен статическими моделями, предполагающими прямой нагрев теплоносителя внутри бака, который может осуществляться при помощи ТЭНов. Ко второму виду относят динамические приборы, работающие в связке с отопительным котлом, и принимающие в накопительный бак уже нагретый теплоноситель. В результате чего змеевик, расположенный внутри ёмкости, нагревается от горячей воды, поступающей из котла. Динамические модели часто оборудованы трехходовыми кранами, клапанами и автоматическими устройствами. Это позволяет осуществлять регулировку температуры воды в батареях и системе «тёплый пол» посредством запорной арматуры, управляющей водяным контуром.

Критерии выбора

Прежде чем приступить к приобретению теплоаккумулятора, следует определиться с комплектацией и размером накопительного резервуара. Расчет необходимого объёма должен быть основан на мощности котла и соответствии этих показателей с параметрами накопителя. При определении нужного объёма нужно иметь в виду, что по отзывам владельцев отопительных котлов на каждый киловатт мощности должно приходиться 50 л ёмкости. Таким образом, для котла мощностью 2 кВт ёмкость бака теплоаккумулятра должна составлять 100 литров.

После того как необходимый размер бака будет определён, можно приступать к выбору модели по функциональным признакам. В случае если хозяев часто не бывает дома, целесообразно приобрести максимально автоматизированную модель. Такой прибор будет сам регулировать температуру нагрева теплоносителя и отключит оборудовании в случае поломки или аварии. При выборе теплоаккумулятора для работы в напорных системах с высоким давлением, лучше остановиться на моделях, оборудованных торосферическими крышками.

Изготовление и монтаж самодельного устройства

Современный рынок котельного оборудования предлагает огромный выбор теплоаккумуляторов как российского, так и зарубежного производства. Однако при отсутствии возможности приобретения заводской модели сделать теплоаккумулятор можно своими руками. Самым простым вариантом такого устройства станет обычная бочка, оборудованная входным и выходным патрубками, и обёрнутая теплоизоляционным материалом. Эффективность такой конструкции будет невелика, но для отопления небольшого кирпичного домика она вполне подойдёт. Для изготовления бака потребуется листовой металл и сварочный аппарат. После того как ёмкость будет сварена, в неё врезаются 4 патрубка: два для подачи воды и столько же для её возврата.

Входящие и выходящие патрубки должны располагаться на противоположных сторонах резервуара. Затем в верхнюю часть ёмкости вваривается муфта с вмонтированными в неё термодатчиком и защитным клапаном. Далее, обустраивается теплоизоляция и выполняется установка накопителя на место. В случае отсутствия сварочного аппарата или навыков его использования, можно взять ёмкость из огнеупорного пластика. Для того чтобы в процессе эксплуатации бак не потерял своих первоначальных форм, рекомендуется поместить его в специально изготовленный каркас решетчатого типа. Роль заводского змеевика может выполнить обычный гофрированный металлический шланг.

Монтаж теплоаккумулятра не требует наличия специальных навыков и может быть выполнен самостоятельно.

Для этого нужно неукоснительно следовать правилам установки и выполнить ряд действий.

• Составить подробную схему системы отопления, отметив на ней особенности планировки, размер помещений и количество этажей.
• При движении теплоносителя естественным образом размещение накопителя должно производиться непосредственно рядом с котлом.
• При соединении котла и трубопровода необходимо полностью загерметизировать стыки, используя при этом синтетические герметики, рекомендованные для данных материалов.
• Температура воздуха в помещении, где устанавливается оборудование, не должна опускаться ниже 10 градусов.
• Монтаж соединительных патрубков должен проводиться таким образом, чтобы в случае аварии доступ к ним был открыт и не перекрывался самим прибором или посторонними предметами.
• Размещение буферной ёмкости должно производиться строго на одном уровне с котлом. Более высокое расположения накопителя не допускается.
• После установки насосного оборудования необходимо заполнить систему водой и произвести пробный запуск. При обнаружении течи, нужно слить воду из системы и принять меры к устранению протекания. Затем вновь заполнить систему и повторить запуск.

Теплоаккумуляторы для твердотопливных котлов являются важным звеном систем автономного отопления. Они способны обогреть дом и обеспечить хозяев горячей водой даже при выключенном приборе, что существенно сокращает расход топлива и значительно экономит семейный бюджет.

О том, как установить теплоаккумулятор для котлов отопления, смотрите в следующем видео.

stroy-podskazka.ru

No related posts.
