Щипцовая крыша фото: каркас, установка стропил и что такое мауэрлаты крепления, брус для опоры кровли в строительстве, устройство ломаной и многощипцовой конструкции кровли, укладка поперечин

Содержание

каркас, установка стропил и что такое мауэрлаты крепления, брус для опоры кровли в строительстве, устройство ломаной и многощипцовой конструкции кровли, укладка поперечин

Каркасный формат выделяется среди ряда видов кровли. Он может быть выполненный довольно различным образом, но в любом случае потребуется рассчитать стропила и установить их по всем правилам. При должном знании проблемы можно решить ее собственными силами без обращения к специалистам.

Особенности и формы кровли

Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.

Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

Назначение и виды систем

В самых разных системах стропил может использоваться мауэрлат. Масса кровли дома различается в зависимости от площади, занимаемой скатами, и от использованных материалов. Но в любом случае создаваемая нагрузка весьма солидна. Когда на конструкциях есть конек, обязательно предусматривают стропильный каркас, ногами упираемый в стены. Сила прилагается сразу по нескольким векторам, а в холодный сезон накопление снега только усугубляет проблему.

Мауэрлат призван устранить этот недостаток и предотвратить разрушение стен. Под этим словом подразумевается брус значительного сечения, который бывает и деревянным, и стальным. В большинстве случаев берут тот же материал, который использовали для формирования стропил, но обязательно добиваются непрерывности обвязки либо создают прочные и особо устойчивые стыки. От использования мауэрлата отказываются только в домах из сруба или в зданиях, построенных по каркасной технологии – да и там есть свои детали, выполняющие аналогичную задачу.

Когда не удается сделать неразрывный блок, все фрагменты должны быть строго одинаковой длины.

Для Т-образной крыши характерна врезка двух крыльев под определенным углом. Из-за этого приходится формировать ендову. Наружные стропила будут упираться в опорные доски. Кроме них, будут еще и основные детали, непосредственно закрепляемые на стене. Чтобы в ендове все соответствовало решаемой задаче, используют деревянные элементы толщиной 3,8 см. Обрешетку полагается делать монолитной, покрытие присоединяют к ней кляммерами через каждые 50 см. Типичный мауэрлат по толщине является в три раза меньше, чем несущая стена, а если он сделан из стали, можно немного сократить этот показатель.

Под мауэрлатом часто оборудуется упрочняющий пояс. Это особенно важно, если планируется утеплять крышу и обеспечивать надежную гидроизоляцию. Такой пояс формируется из той же смеси, которая применяется для строительства фундаод ммента. Полностью вся опалубка заливается бетоном с одного приема, недопустимы малейшие отдельные слои. В газобетонной стене вырубают промежуточные перемычки у верхней линии блоков – и сразу появляется практичный желоб. Прикрепление мауэрлата производится либо с помощью вязальной проволоки, либо армирующими болтами (но они без упрочняющего пояса не помогут никак), либо строительными шпильками.

Разобравшись с опорой для стропил, нужно выяснить, какими они могут быть, и что правильнее использовать для подпора кровли. Висячие стропила применяются, если отсутствует капитальная стена внутри здания, их точки опор расположены исключительно на внешних контурах.

Такие подпорки оказались востребованы при сооружении:

  • жилых домов с одним пролетом;
  • производственных объектов;
  • различных павильонов;
  • мансард.

Не следует недооценивать такой вариант, благодаря инженерным разработкам, подвесные стропила способны не прогибаться, перекрывая пролеты в 15–17 м. Но важно понимать, что все свои возможности они обретают только в тесном взаимодействии с другими деталями. Придется использовать и затяжки, и бабки, и ригели. Самая простая ферма выполняется из двух балок, соединяемых в верхней позиции, по конфигурации такое устройство близко к треугольнику. Горизонтальная связь деталей каркаса обеспечивается затяжкой (балкой из дерева или металлического профиля).

Благодаря затяжке исключается передача распора на стены, одновременно подавляется сила, приложенная в горизонтальной плоскости.

Внешние стены переживают действие лишь тех сил, чей вектор ориентирован по вертикали. Не всегда строители помещают затяжку в самом низу, часто она выставляется у самого конька. Готовясь к строительству мансарды, этот элемент ставят чаще всего выше, чем основание стропильных ножек. Тогда удастся сделать этаж, о потолок которого не придется биться головой при любом неосторожном движении.

Висячие стропила для пролетов длиннее 6 м должны быть укреплены при помощи подвесов и раскосов. В этом случае монолитная затяжка сменяется на собранную из пары связанных балок. В классической схеме (треугольной шарнирной) низовые основания упирают в горизонтальные детали. Для нормального функционирования системы требуется, чтобы высота конька составляла как минимум 15% от пролета ферм.

Стропила действуют на изгиб, но затяжка не дает им отодвинуться в стороны. Чтобы балки изгибались меньше, коньковые узлы врубают с расчетом на эксцентриситет (возникновение противоположного по вектору изгибающего усилия).

Мансардные чердаки строят по большей части с помощью треугольных арок на трех шарнирах, а затяжкам отведена функция балок перекрытия. Составные части затяжки связывают болтами путем косого или непосредственного прируба. Приподнятая затяжка также может быть применена в сооружении стропил под мансарду. Чем выше она поднимается, тем больше может быть поднят и потолок. Но важно помнить, что одновременно с этим вырастают и нагрузки на все элементы. Передача усилий производится на мауэрлат при помощи подвижного крепления, гасящего изменения размеров от перепадов влажности и температуры.

Стропила могут подвергаться неравномерной нагрузке, поскольку с одной стороны она выше. Это приводит к сдвигу в ту же сторону всей системы. Исключить такой неприятный эффект можно, если вынести стропила за контур стен. Затяжка при подобном решении перестает быть опорой, она переносит либо растягивающие воздействия (если устраивается чердак), либо растянуто-изгибающие (когда сооружают мансарду). Шарнирные арки с включением ригеля отличаются от предыдущего варианта заменой скользящей опоры на идентичную по функциям – жесткую. Благодаря изменению типа опор иным становится и вид образующихся напряжений, стропильная система превращается в распорную.

Затяжка формируется в верхней доле арки. Ее цель состоит в том, чтобы переносить уже не растяжение, а сжимающее воздействие. Дополнительная затяжка, усиливающая ригель, нужна при значительной нагрузке. Арки с подвесами и подкосами дополняют системы арок с «бабками». Такая система нужна при значительных пролетах (от 6 до 14 м). Подкосы, исправляющие возникающий изгиб, нужно упирать в бабку. Независимо от конкретного вида стропильной системы нужно максимально четко выполнять все детали и их связки между собой.

Не всегда навесные стропила могут выполнить поставленную задачу. Тогда на помощь приходят накосные элементы. Такой тип стропил применяют под вальмовыми крышами и под кровлями, оборудованными ендовой. Их длина является больше, чем в обычном случае. Вдобавок они становятся опорами под укороченные стропила скатов. Оттого на накосные стропила приходится нагрузка примерно на 50% больше, чем в других конструкциях.

Благодаря увеличенной длине удается:

  • сопротивляться значительным воздействиям;
  • формировать балки без разрезов;
  • привести детали к единому размеру путем спаривания досок.

Чтобы построить вальмовую кровлю со многими пролетами, диагональные ноги снабжаются опорами. Такие опоры делаются в виде стандартных подкосов либо стоек из бруса, либо пары соединенных досок. Опора через подкладку из дерева и гидроизоляционный слой производится непосредственно на железобетонное перекрытие. Подкосы ставят под углом не меньше 45 и не больше 53 градусов, внизу такая деталь упирается в лежни. Угол монтажа менее важен, чем возможность фиксации частей стропил в точке, переживающей сильнейшую нагрузку.

Накосные стропила, размещенные в проемах до 750 см, должны удерживаться подкосами только в верхней доле. При длине от 750 до 900 см внизу дополнительно монтируют шпренгельную ферму или стойку. А если общая длина пролета превышает 9 м, то для максимальной надежности в середине нужно поставить стойку, никакая другая опора не подойдет. Если избранное перекрытие неспособно выдержать нагрузку, придется усиливать его балкой. Вид опоры в коньке определяется тем, сколько используется промежуточных опор, каковы они, как выполнены ключевые наслонные стропила.

Кроме типа стропил, нужно четко разобраться с их материалом. Как деревянные, так и металлические конструкции могут быть хороши, но только каждая на своем месте. Даже высокая прочность металла не позволяет оттеснить привычную древесину. Дерево в течение тысячелетий уверенно доказало свои преимущества, а сейчас оно даже наращивает популярность ввиду отличных экологических характеристик. Доски и брус можно купить по доступной цене, и если что-то не было учтено, всегда легко прямо на стройплощадке отпилить нужный фрагмент или нарастить деталь.

Иногда возникают проблемы, связанные с эксплуатацией созданных конструкций. Деревянные стропила придется тщательно обрабатывать антисептиками, а также средствами, блокирующими развитие плесневых колоний, поедание насекомыми. Горючесть древесины подавляется за счет регулярной обработки, а кроме того, под скаты длиннее 7 м слишком сложно искать необходимые комплектующие. До монтажа стены прокладываются мауэрлатом, делающимся из бревенчатого каркаса либо на основе блока из бруса. Толщина конструкций составляет минимум 180 мм, это единственное условие однородного распределения нагрузок.

Металлические стропила являются неизбежно тяжелее, чем деревянные при идентичном сечении. Поэтому стены нужно усиливать, работы по их строительству становятся дороже и длиннее. Не получится смонтировать блоки из металла вручную, обязательно потребуются подъемные краны. Невозможно или очень затруднительно корректировать размеры, геометрию стропил, поэтому сразу максимально точно придется сооружать стены и исключать ошибки при их строительстве. Малейший промах может сделать дорогостоящий блок почти бесполезным на деле.

Металлические стропила связывают при помощи сварки, а сварные соединения неизбежно ослабляются, поскольку там ускоренно развивается коррозия. Стоимость работ является весьма высокой, а при выполнении их необходимо выполнять требования огневой и электрической безопасности. Но есть такое неоспоримое преимущество, как возможность подпереть скат кровли от 700 см и длиннее. Если использовать особую антикоррозийную краску, долговечность металлических конструкций обеспечена полностью. Все эти преимущества позволяют быстро и комфортно строить промышленные здания со значительной высотой и протяженностью пролетов.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

  • прочность;
  • возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
  • создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли. Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила.

Если достоверно известно, что конкретная местность отличается мощными снегопадами, минимальный угол ската оказывается непрактичен. Еще актуальнее этот момент при использовании плоских кровель. Под давлением накапливающихся осадков каркас может стремительно деформироваться или же внутрь польется вода. Другое дело, когда определенный регион часто подвергается приходу циклонов и приносимых ими сильных ветров. Тут уже скат стоит сделать поменьше, тогда практически исключена будет ситуация со срывом единичных элементов конструкции.

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении. При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж. Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Из чего состоит?

Устройство стропильной системы, как нетрудно заметить, довольно сложное и даже противоречивое. Каждая часть этой конструкции имеет строго определенную роль. Так, мауэрлат представляет собой длинные бруски из хвойной древесины, причем для работы используется строго смолистое дерево. Такие элементы раскладывают вдоль внешних несущих стенок, присоединяя к основанию анкерами либо стержнями особой конструкции (с резьбой). Эта деталь передает нагрузку от кровли на стену.

Следом идет такое приспособление, как стропильная нога. Под этим названием фигурирует деревянный брус, применяемый для возведения контура скатов. Форма конструкции всегда треугольная, потому что она наилучшим образом помогает кровле переносить разрушительное воздействие ветров, снега и других атмосферных процессов. Стропильные ноги ставят на равномерных расстояниях вдоль всей крыши, шаг не может превышать 120 см.

Определенное значение для опоры кровли имеет и лежень – это деревянный брусок, заменяющий мауэрлат в отдельных случаях. Лежни кладут на внутренние опорные стены. Они превращаются в основу кровельного треугольника. Благодаря им скаты не расползаются под собственной тяжестью. А также стоит сказать и про стойки – это поставленные по вертикали бруски с квадратным сечением. Они воспринимают давление, которое оказывает вниз коньковый узел, и транслируют его механически на внутреннюю несущую плоскость. Иногда стойки оказываются под стропильными ногами.

Подкосы призваны укрепить всю конструкцию крыши, они связывают в одно целое ноги и лежни. Эта деталь по форме напоминает ромб. Общность, образуемая затяжкой и подкосами, получила название фермы. Кроме них, нужна еще и обрешетка, которая представляет собой тонкие доски, набиваемые под прямым углом к ногам стропил. Она помогает удержать стропильные ноги как единую систему. К обрешетке прикрепляется абсолютно любое покрытие крыши.

Под мягкие материалы обрешетка должна делаться неразрывной, причем наилучшим средством считается фанера. На самом верху располагается конек, который логически и физически завершает кровельный треугольник. Соединение пары противопоставленных ног стропил обеспечивается квадратным деревянным брусом, который предотвращает разрушение крыши в целом. А в самом низу скатной кровли располагается свес, который выводится приблизительно на 0,5 м от периметра. Благодаря ему потоки дождя, уходящие с крыши, не заливают наружные несущие плоскости и не вредят им.

Кобылки используют лишь в той ситуации, когда стропильные ноги не удается выполнить по той длине, которая позволила бы организовать свес. Соединение с досками пониженного сечения эффективно решает эту проблему. Для крепления деревянных элементов стропил чаще всего рекомендуется использовать хомуты, скобы. Применять гвозди нежелательно, потому что проколотое ими дерево через несколько лет становится слабым и непрочным. Поэтому профессионалы если и используют соединения, делаемые непосредственно на стройплощадке, то пускают в ход болты.

Но даже болтовая связка ослабляет строительные конструкции, пусть и сравнительно немного. Крепче всего оказываются соединения при помощи хомутов либо скоб из металла. Максимально повысить качество изделий может только их промышленное получение, поскольку лишь в строго стандартизированных и полностью контролируемых условиях исключены отклонения от норм, ухудшение качества. Собрать стропильную конструкцию из полностью готовых ферм можно очень быстро, никакого риска в ее использовании нет. Другое дело, что требуется как можно точнее собрать информацию о необходимых характеристиках и без искажений передать ее производителю.

Кроме названных элементов, стропильная система граничит с ендовой. Так называют особое соединение геометрически сложной крыши в точках, где меняется ее траектория. Отличие от конька состоит в том, что в таких местах кровельные детали образуют отрицательный угол. Техническая суть изделия заключается в том, что желоб помогает отводить в сторону жидкость. Чем сложнее конфигурация, тем больше должно быть количество таких желобов.

Карнизный брус служит для упирания в него распорки, другой конец которой упирается в лобовую доску, при этом капельник не деформируется и его конфигурация не искажается. Ветровые связи – это те элементы стропильной системы, которые переводят нагрузку, создаваемую ветром, с кровли на фундамент. Они не только увеличивают суммарную устойчивость конструкции, но и помогают избежать ее опрокидывания при нестабильности единичных деталей. Крыша сохранит пространственную жесткость даже при весьма сильных ветрах.

Горизонтальными ветровыми связями оказываются такие элементы, как:

  • раскосы;
  • параболические затяжки;
  • комплексы обычных затяжек;
  • фермы, дополненные крестовидной решеткой.

По вертикали сохранение характеристик под сильным воздушным давлением обеспечивается за счет ветровых опор и балок. Иногда применяется монолитное упрочняющее ядро. Инженеры придумали немало и других вариантов оформления ветровой связи. Она обеспечивается рамами и полурамами, защемленными подпорками. В малых зданиях применяют жесткие (сопротивляющиеся сжатию) или растянутые диагонали, некоторые охватывают сразу два пролета. Расположение каждого из элементов точно отражается в проектной документации.

Расчёт

Нагрузка

Качественные характеристики стропильных систем и их состав понять не так и сложно, если проявить внимательность и усердие. Но не менее важно рассчитать количественные параметры этих систем. Если не сделать этого или провести расчеты неправильно, можно или израсходовать слишком много средств, или столкнуться с протечками даже с разрушением отдельных элементов.

Чтобы точно все рассчитать, придется анализировать следующие:

  • изгибы кровли;
  • среднегодовую массу снега;
  • неравномерности в ее распределении по скатам в зависимости от крутизны склона и розы ветров;
  • ветровой перенос уже упавшего снега;
  • сход снежных и ледяных масс, сток жидкой воды вниз;
  • аэродинамическую характеристику и парусность конструкции;
  • различия в силе воздействия на отдельные точки.

Просчитать все необходимое, притом смоделировав реалистичные ситуации и заложив в проект обоснованный запас прочности – не так просто. Тем более что нужно обратить внимание и на сложение различных нагрузок, на их совокупное действие. Но все же любому заказчику вполне по силам оценить качество работы проектировщиков. Нагрузки, прилагающиеся к стропильным системам, делятся на три ключевые группы: главную, дополнительную и экстремальную.

В главный разряд попадают:

  • стабильные факторы – тяжесть кровли и стропильных конструкций, дополнительных устанавливаемых поверх них элементов;
  • долговременные воздействия – снег, температура;
  • периодически меняющиеся факторы – полные расчеты снеговых и температурных воздействий с учетом всех тонкостей.

Дополнительная группа – это давление, оказываемое ветром, строителями и ремонтниками, гололедом и дождем. К экстремальной категории относятся все чрезвычайные происшествия природного и техногенного характера, которые могут возникнуть в конкретном месте. Их уровень прогнозируется с запасом, чтобы гарантировать исключение неприятных последствий. При расчете каркасной крыши и находящихся под ней конструкций во внимание принимают предельную нагрузку, в случае приложения которой все сооружение рассыпается. Дополнительно приводится показатель или группа показателей, при достижении которых неизбежно появляются различные деформации.

Коэффициент сноса снега отражает то, насколько больше он будет отлагаться на подветренной стороне и перед предметами (частями), которые задерживают поток воздуха. В проблемных местах придется максимально сблизить стропила и основательно просчитать необходимую толщину лицевого материала. Максимально точную оценку всем параметрам можно дать лишь при умножении любых полученных цифр на коэффициенты надежности. Что касается ветра, то развиваемое им усилие направлено на сбрасывание крутых крыш и на подъем с подветренного участка плоской кровли. Нельзя забывать, что воздушный поток воздействует одновременно на фасады и на скаты крыш.

При ударе о фасад воздух распадается на две волны: одна уходит вниз и более интереса не представляет, а другая по касательной нажимает на кровельный свес, стремясь приподнять его. Действие на скат происходит под прямым углом, этот участок вдавливается вглубь. Одновременно формируется завихрение, которое по касательной воздействует на наветренный сектор ската. Этот вихрь обходит конек и начинает создавать подъемную силу уже в приложении к подветренному сегменту. К сведению: при подсчете массы кровли нужно учитывать тяжесть стропил, утеплителей, гидроизоляции и парового барьера.

Стандартная нагрузка на 1 квадратный метр крыши составляет до 50 кг независимо от ее размеров и других значимых обстоятельств. Меняя расстояние от одних стропильных ног до других, можно задавать фактическое распределение нагрузок на них. По мнению большинства специалистов, приемлемыми значениями будут показатели от 60 до 120 см. Но на утепляемой кровле стоит выбирать такие дистанции, которые равны одному листу или рулону утеплительных материалов. Одновременно стоит учитывать, что среди нескольких подходящих вариантов расстановки стропил предпочтительнее тот, что дает оптимальный эффект при минимальном расходе используемых материалов.

При подсчетах нагрузок, переносимых стропилами, всегда смотрят и на то, чтобы они не превышали предельной выносливости кровельного материала. Ведь никакого смысла в таком превышении нет. Если при запланированном воздействии кровля все равно станет прогибаться, говорить о солидном результате нельзя. При расчетах полезная нагрузка от конструкций, соединенных с фермами стропил, подсчитывается соответственно той площади касания, которая нанесена на чертёж. К таким конструкциям относятся камеры вентиляции, потолки мансард и первых этажей, поставленные на крыши водяные резервуары. Кроме величины давления на стропильную систему, подсчитывают и резкость склона кровли.

Угол наклона: значение

На форумах при консультациях специалистов и в профессиональной литературе можно встретить упоминания сразу трех единиц измерения наклона. Кроме привычных и ожидаемых градусов, тут будут и проценты, и соотношения между сторонами. Нередко они уживаются вместе даже в рамках одной публикации или инструкции от производителя кровельных материалов. Но на самом деле ничего загадочного в этом нет, понять суть может любой потребитель. Под углом наклона крыши специалисты понимают тот угол, который возникает на пересечении горизонтали со скатом кровли.

Тупых углов в этом случае быть не может в принципе. Более того, встретить скат круче 50 градусов можно лишь в декоративных элементах, всевозможных башенках. Исключением из общего правила становятся лишь скаты на нижних рядах стропил мансардной кровли. Во всех остальных случаях углы колеблются от 0 до 45 градусов. Относительные пропорции сторон высчитываются как соотношение между высотой ската и его проекцией на горизонталь. Этот показатель равняется для равномерно сконструированной крыши с парой скатов половине пролета.

На односкатной крыше пропорция равна единице, а в более сложных конфигурациях все же придется проводить все расчеты и прикидки самостоятельно, не отталкиваясь от готовых значений. Угол уклона обычно выражают в виде дроби, числитель и знаменатель разделяются двоеточием. Но когда получаемые цифры невозможно округлить до целых чисел, рекомендуется использовать проценты: просто делят одно на другое и увеличивают в сто раз. Плоскими кровлями считаются те, что имеют уклон не более 5 градусов; малым признается уклон 6–30 градусов, а все остальные крыши принято считать крутыми. Плоская конструкция радикально увеличивает полезную площадь и довольно устойчива к ветру, но потребуется чистить ее от снега вручную и усиливать гидроизоляцию до предела. Уклон обязательно сообразуется с конкретным материалом, причем необходимые значения можно найти в инструкциях от производителя. Чтобы рассчитать даже самые сложные и причудливые конфигурации крыш, их разбивают мысленно на треугольники и в каждом подсчитывают угол особо.

Шаг, длина и сечение стропил

Когда стало понятно, какая длина скатов, какие углы, образуемые этими скатами с горизонтальной плоскостью, настало время заняться собственно просчетом стропил. Если каркас крыши сделан из бруса 5х15 см под металлочерепицу, монтажный шаг колыхается от 0,6 до 0,8 м. По мере роста крутизны уклона, промежуток тоже увеличивается. Если крыша наклонена под 45 градусами, требуется ставить стропила через каждые 800 мм, а для скатов по 75 градусов можно добавить еще 200 мм.

Следующий важный параметр – это длина стропил. Она тесно связана с шагом: если блоки делаются длинными, их максимально сближают, а при укорочении единичной детали — раздвигают. При подсчете шага обрешетки исходят из вида положенной сверху черепицы и из того, что на каждом скате следует раскладывать целое число рядов. Если получается дробь, лучше округлить, уменьшить или увеличить немного показатель. Стропильные ножки под металлочерепицей, сечение которой составляет 15х5 см, колеблются от 65 до 95 см. Нельзя увеличивать шаг при сечении обрешетки 3х5 см.

Чтобы утеплитель лучше проветривался, в районе верхней кромки стропил готовятся ряды отверстий диаметром 1–1,2 см. Рядовые стропила под профнастилом идут через каждые 0,6–0,9 м. Когда расстояние превышает поневоле этот показатель, придется ставить поперек хода монтажа обрешетку со значительным сечением. Обрешетка под профнастилом собирается из досок габаритами 3х10 см, которые ставятся с интервалом от 0,5 м. Подсчитывать интервал нужно сообразно высоте и толщине материалов.

При всех выявившихся недостатках шифера, он остается широко востребованным. Под шиферной кровлей монтируются стропила сечением 5х10–15 см, отдаленные друг от друга на 60–80 см. Чаще всего рекомендуется среднее расстояние, которое составляет 0,7 м. Паузы между частями обрешетки вычисляют сообразно крутизне материала. На сравнительно пологих участках опора на 4 куска дерева оправдывает себя. Если кровля делается круче, ставят 3 бруска, отделяемые 63–65 см.

Нельзя забывать, что из-за ответственности стропильной системы лучше оставить резерв прочности, нежели сделать неоправданно слабый тип стропил. Для их изготовления применяют брус, высушенный максимум до 15%. Заменой брусу может послужить не обрезная доска той же сухости. Под керамическую черепицу используют обрешетку из бруса 5х5 см. В намеченных согласно рассчитанному расстоянию местах применяют гвозди для шифера или простые саморезы.

Монтаж: технология

Строительство крыши подразумевает использование стандартного круга плотницких инструментов и электрической дрели. Если используются металлические конструкции, потребуется болгарка для точной нарезки. Помните, что обрабатывать ею металлочерепицу или профнастил нельзя, это может привести к повреждению материала. Шатровая крыша без стоек делается при помощи затяжек, которые усиливают сооружение.

В вальмовом варианте приходится укреплять прогоны, идущие по диагонали. На них отводят спаренные доски и особо крепкий брус. Точки соединений всегда имеют подпорку (стойку), а главная опора ставится примерно в четверти длины, отделяющей крупные стропила от конька. Под фронтонами на двускатной кровле всегда делают стропила меньшей длины. А вот под основной частью четырехскатной конструкции могут ставиться крайне длинные детали, даже больше 7 м. Чтобы они держались надежно, применяют либо стойку, переводящую напряжение на перекрытие, либо шпренгель.

Первым шагом при создании стропил под ломаной кровлей оказывается формирование опорного комплекса в виде буквы П. Он опирается на балки перекрытий и удерживается стропильными ножками. Далее, ставят три или более прогона, два из них выводят на углы каркаса, а остальные располагают в середине перекрытия. Завершающим шагом при стропиловке оказывается закрепление ножек. Стропильные системы желательно делать по шаблону – соединить две доски, которые по длине совпадают со стропилами, и приколотить друг к другу гвоздем. Шаблон ставят краями в точки присоединения стропильных ножек и фиксируют его при помощи поперечины.

Дополнительный шаблон (на этот раз фанерный) поможет сделать монтажная пила. Фермы присоединяют к мауэрлату, начиная с крайних. Чтобы не напутать с точкой крепления конька, верхушки этих ферм связывают прямой веревкой. Массивность затяжек по мере приближения к коньку возрастает. Если стропильные элементы крепятся болтами, стоит применять шайбы или пластины. Это не даст гайкам углубляться в дерево.

Как установить стропилы своими руками, смотрите в видео ниже.

Многощипцовая крыша стропильная система — Всё о кровле

Крыша многощипцовая: особенности и установка стропильного каркаса

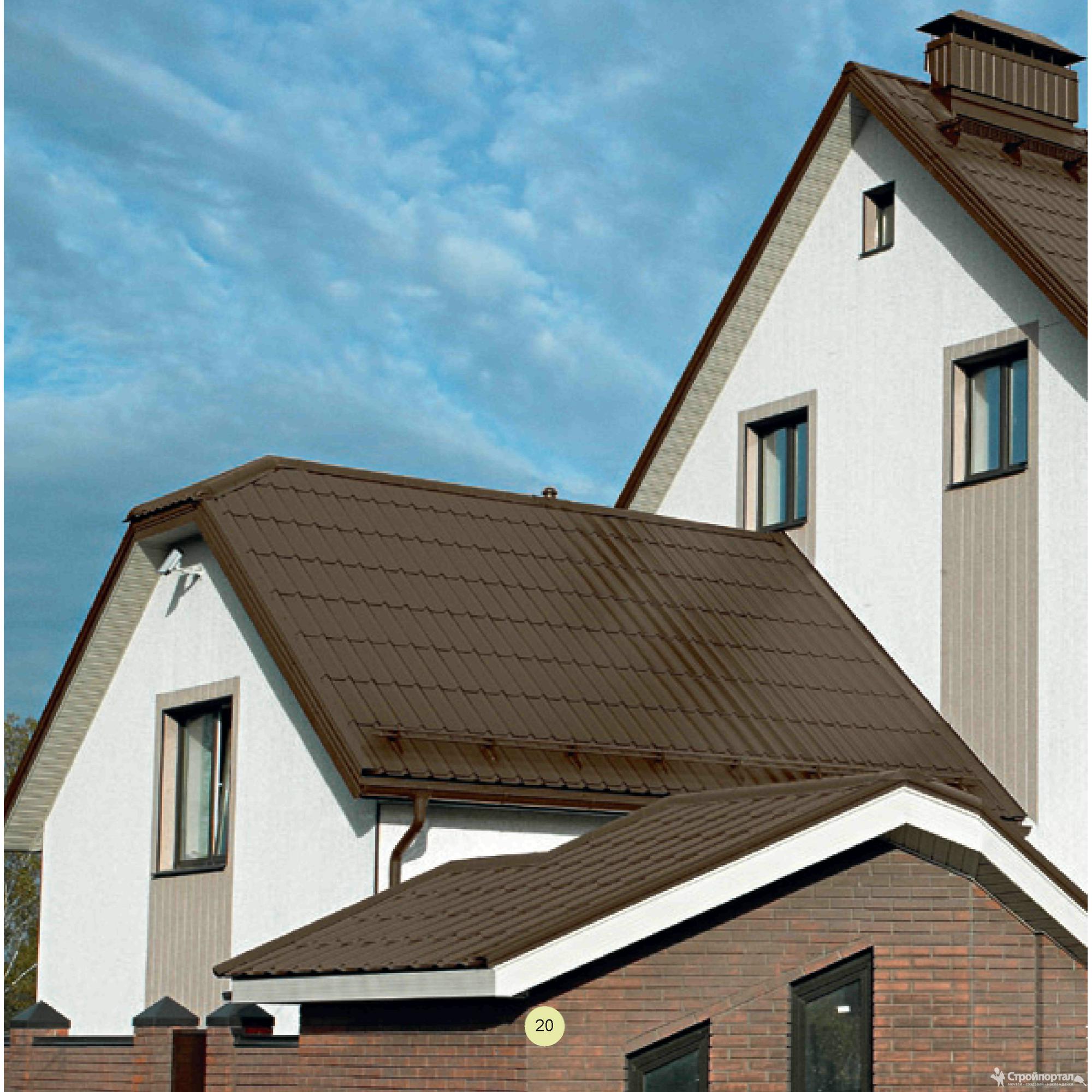

Сегодня дома с многощипцовой крышей стали встречаться довольно часто. Такие строения отличаются весьма оригинальным дизайном. Но возводить многощипцовую конструкцию возьмется далеко не каждый, поскольку под силу это только специальным строительным компаниям. Стоимость таких услуг довольно высокая, поэтому может позволить себе возвести подобную конструкцию далеко не каждый владелец. Однако результаты превосходят все ожидания. Давайте разберемся, каковы особенности такой кровли и чем она отличается от других?

Особенности

Крыша многощипцовая — довольно сложное сооружение, которое включает в себя множество конструктивных элементов (скатов, щипцов, ребер, ендов и т. п.).

Такой вид кровли применяется в основном при возведении домов со сложной многоугольной формой, нетиповой планировкой, с большим количеством комнат и где присутствуют дополнительные пристройки к зданию.

Устройство многощипцовой крыши – дело довольно затратное, поскольку необходимо много кровельного материала, причем после работы остается большое количество его отходов. Также рекомендуется обязательно позаботиться о качественной вентиляции чердачного пространства и полной изоляции от отапливаемых помещений.

Образуется многощипцовое покрытие за счет устройства нескольких скатов и создания внутренних углов — ендов, по которым стекает основная часть атмосферных осадков.

Одним из минусов этой конструкции является сложность ее возведения и большие затраты сил и времени. Такой вид кровли чаще всего встречается при строительстве частных домов.

Крыша многощипцовая может быть простой с двумя скатами или же многоскатной с несколькими склонами.

Сегодня считаются очень популярными полувальмовые конструкции и двухуровневые покрытия.

Преимущества

Среди положительных характеристик многощипцовых кровель можно выделить:

  • Необычный и очень привлекательный внешний вид. Конструкция может быть абсолютно разной, в зависимости от параметров и функциональных возможностей строения.
  • Высокая прочность и надежность. Такой вид кровли способен выдерживать своей поверхности большие нагрузки без изменения своего первоначального вида.
  • Долговечность конструкции, срок эксплуатации которой неограничен. Правда, нужно учитывать, что здесь немалую роль играет используемый материал и оформление.
  • Практичность. Благодаря скатам, расположенным под большим наклоном, на таких крышах не скапливаются осадки.
  • Эффективность. Пространство под крышей можно использовать по своему усмотрению.

Недостатки

Помимо множества достоинств, многощипцовая крыша обладает также и определенными недостатками, о которых также следует помнить.

  • Сложность возведения таких сооружений, связанная с наличием множества элементов (щипцов, скатов, ребер и т. п.). Для выполнения таких работ требуется профессиональная подготовка. Если возводится многощипцовая крыша своими руками, во избежание ошибок при сооружении следует получить консультацию у специалистов в этой области, которые помогут в разработке проекта крыши, расскажут, как учесть нагрузки кровельных материалов на стропильную систему и т.д.
  • Значительное количество отходов строительных и отделочных материалов, которые, за счет того, что крыша многощипцовая имеет определенное количество скатов, ребер, изгибов и т д, будут использоваться нерационально.

Рекомендации по составлению плана конструкции

1. Проект любого дома можно составить при помощи современных компьютерных программ. Это не сложно, главное учитывать:

  • Параметры возводимого строения;
  • Количество несущих конструкций;
  • Нагрузки кровли, и какой будет использоваться материал;
  • Глубину основания.

2. Нужно знать, из каких элементов состоит крыша и основные особенности ее стропильной системы.

3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, поскольку именно они гарантируют устойчивость кровли. Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

Материалы для строительства дома

Поскольку крыша многощипцовая оказывает большие нагрузки на строение, специалисты советуют сооружать дома из прочных и надежных материалов:

Иногда используется и древесина: оцилиндрованный или профилированный брус. Дома в таких случаях, для выдерживания нагрузки кровли, должны иметь большие габариты и множество несущих конструкций.

Для увеличения срока службы строения проводят ряд работ по его усилению. Например, изначально усиливается фундамент дома. По периметру уже готового основания выкапывают канавы подливают бетон с применением арматуры. Несущие стены усиливаются аналогичными материалами или специальными готовыми металлическими конструкциями, которые можно быстро и просто монтировать на внутренние и внешние углы строения.

Многощипцовая крыша: конструкция

Для правильного составления проекта такой кровельной конструкции следует внимательно изучить ее устройство. Сооружение состоит из:

  • наклонных скатов;
  • стропил;
  • мауэрлата;
  • обрешетки;
  • наклонных и горизонтальных ребер;
  • ендов;
  • конька;
  • желобка;
  • водостока;
  • свеса.

Многощипцовая крыша: стропильная система

Поскольку конструкция такой кровли достаточно сложная, особое внимание нужно уделить ее чертежу. Для этого необходимо:

  • измерить все размеры;
  • выбрать уклон для крыши;
  • определить тип стропильной системы;
  • произвести расчет стропил;
  • разметить места расположения ендов, коньков, ребер, вертикальных стоек, затяжек, прогонов, упоров и прочих элементов стропильной системы.

Основой стропильной системы многощипцовой крыши является мауэрлат. Для его сооружения используются бруски, размер которых 15х15 см или 10х15 см. Длина примерно 1,5 м. Укладывается он по верху бетонной или кирпичной стены и выглядит в виде связанной жесткой рамы. К наружным стенам мауэрлат крепится металлическими оцинкованными шпильками, установленными в армопояс. Стропила (наклонные или висячие) делаются из досок, сечение которых 5х15 м. В месте соединения скатов монтируют наклонные и диагональные стропильные ноги. Поскольку основная нагрузка направлена будет именно на диагональные стропила, их следует усилить досками такого же размера. Сверху стропила между собой соединяются коньком, который можно купить уже готовый или изготовить из досок или бруса самостоятельно. На уже установленных стропилах из досок монтируют обрешетку. Для увеличения прочности и надежности конструкции ячейки обрешетки делают не более 50х50 см.

Обустройство многощитовой кровли

После возведения каркаса приступают к изоляции конструкции. Для этих целей используется простая полиэтиленовая пленка, которая прокладывается на перекрытия с заходом на мауэрлат.

В зависимости от выбранного типа отделки крыши делается основание. К примеру, листовой шифер можно класть прямо на обрешетку. Для монтирования мягкой кровли понадобятся листы ОСБ или фанеры. Их крепят на кровельном каркасе, сверху выкладывают материал. Утепление и изоляция конструкции в данном случае производится изнутри.

Многие свое предпочтение отдают металлочерепице. Но в связи с низкими показателями звукоизоляции, теплопроводности и прочих недостатков этого материала понадобится проведение качественной изоляции кровли.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

  • Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
  • Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
  • Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
  • Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
  • Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

  • Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
  • Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
  • Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

  • Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
  • Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
  • Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
  • Подкосы – подпорки для стропил, установленные под углом.
  • Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

  • Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
  • Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша обновлено: Апрель 27, 2017 автором: kranch0

Изучаем стропильную систему многощипцовой крыши

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

  • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
  • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

  • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
  • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
  • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д. чтобы не прогадать с их размерами;
  • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Источники: http://fb.ru/article/259624/kryisha-mnogoschiptsovaya-osobennosti-i-ustanovka-stropilnogo-karkasa, http://jsnip.ru/dom/mnogoshhipcovaja-krysha-stropilnaja-sistema.html, http://stroicod.ru/stropila/izuchaem-stropilnuyu-sistemu-mnogoshhipcovoj-kryshi.html

Многощипцовая крыша — конструкция и монтаж

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

  1. Элегантный внешний вид.
  2. Обитаемое мансардное помещение.
  3. Общее с домом отопление.
  4. Естественный дневной свет.
  5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

  • несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
  • затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
  • стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
  • ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
  • ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
  • ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
  • щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
  • контробрешётка и обрешётка — служат основой для кровельного материала;
  • кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

  • промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
  • по периметру стен раскладывается слой гидроизоляционного материала;
  • по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
  • затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
  • укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
  • фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
  • для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
  • монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
  • ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
  • затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
  • настилается гидроизоляция и монтируется контробрешётка;
  • укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
  • монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Стропильная система многощипцовой крыши схема

Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Стропильная система многощипцовой крыши своими руками —

В случае если коробка дома имеет не несложную прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами либо слуховыми окнами, ее нереально перекрыть простой кровлей. В этом случаем реализовывают монтаж многощипцовой крыши. Особенность данной несомненно прекрасной и практичной конструкции в том, что она состоит не из двух фронтонов, как простая, а из 3 либо более. Стропильная система многощипцовой крыши отличается от стандартной, но, при должном уровне профессионализма она может возводится своими руками.

преимущества и Устройство многощипцовой крыши

Многощипцовой кровлей именуют сложную кровельную конструкцию, складывающуюся из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от простой она имеет не 2 фронтона, а 3 либо больше. Крыша с тремя щипцами именуется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли для того чтобы владеет высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает уникальный и органичный внешний вид этого архитектурного элемента. Преимуществами многощипцовой крыши умелые кровельные мастера считают:

  • Большая прочность и несущая свойство. Громадная снеговая нагрузка, механические повреждения либо сильные порывы ветра не страшны скатам многощипцовой кровли, поскольку ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
  • эксплуатации и Простота обслуживания. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, мусор и дождевая вода, исходя из этого чистить и ремонтировать их приходится реже.
  • Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли разрешает более действенно и рационально применять свободное место.
  • Привлекательный внешний вид. Если сравнивать с простыми двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный план сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Большое количество отходов ведет к повышению цены работ. Наконец, громадный вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

  1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
  2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
  3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
  4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
  5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
  6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Принципиально важно! Делая монтаж стропильной системы многощипцовой кровли, не забывайте, что она складывается из чередующихся наслонных и висячих стропил, исходя из этого считается комбинированной либо смешанной.

Главные узлы

Схема многощипцовой крыши не может быть типовой, поскольку любой проект жилого дома требует тщательных расчётов и индивидуального подхода, учитывающих особенности и форму конструкции, климатические условия в регионе строительства, и темперамент применения подкровельного помещения. Так как монтаж таковой сложной конструкции своими руками вряд ли вероятен, то устройство крыши для того чтобы типа сопряжено с громадными денежными вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

  • Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается много снега, мусора, застаивается вода, почему нагрузка на каркас увеличивается. Дабы усилить конструкцию в этом участке, употребляются дополнительные распорки и сдвоенные стропила.
  • Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции есть место стыковки брусьев, на каковые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует правильной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, возможно лишь владея опытным опытом, плотницкими навыками, и имея шепетильно просчитанный проект. Для неспециализированного развития ознакомится с устройством крыши этого типа возможно посредством видео-руководств.

Видео-инструкция

Многощипцовая крыша над квадратным домом: строительство стропильной системы, устройство

В этой статье мы поговорим о том, какой бывает многощипцовая кровля. Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу. Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.

Что представляет собой многощипцовая кровля

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

Многощипцовая кровля характерна для строений, имеющих сложный план

Такой тип, как крыша обычная полувальмовая своими руками, образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.

Щипцовая кровля

Крыша щипцовая — это кровля самая тяжелая в устройстве крыш, так как в конструкции присутствуют множество ендов, разжелобков, ребер. Она в основном используется в сооружениях с многоугольным проектом строения, трудной архитектурой.

Ее часто применяют в строительстве частных домов. Шпиль имеет художественный характер, и устанавливают такие элементы на куполовидные кровли и башни.

Эти кровли полезного смысла не несут, но выполняют значительную работу в создании архитектурного стиля постройки. В индивидуальном строительстве щипцовая крыша представляет собой комплекс нескольких форм, иногда таких замысловатых, что даже сложно их узнать.

На сегодняшний день популярными являются двухуровневые покрытия и полувальмовые кровли.

Вашему вниманию!Самая простая конструкция представляет собой пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат перераспределяет нагрузки от крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Он представляет собой бруски из дерева 150х100 мм и 150х150 мм. А также для этого используют куски бруса, имеющие длину 1,5 метра. Собирают стропила для такой крыши из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила бывают висячие и наслонные – это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут одновременно использоваться оба вида стропил.

В местах, где сочленяются двускатные крыши, устанавливают накосные или диагональные стропильные ноги, на которые будут опираться нарожники (укороченные стропильные ноги). Из-за того, что на диагональные стропила действует очень большая нагрузка, их необходимо усиливать – сплачивать в две доски.

В верхней части стропила соединяют коньковым прогоном, изготовленным из сплоченных между собой досок или бруса. В случае необходимости устанавливаются дополнительные промежуточные прогоны.

Совет!После того, как установят стропильную систему, укладывают гидроизоляционную пленку полосами, перпендикулярно направлению ската, с напуском не менее 15 см, а также с обязательной проклейкой стыков с помощью соединительных лент. Пристальное внимание следует уделять местам, где расположены ендовы, так как по ним будут идти большие потоки воды.

По стропилам нашиваются бруски контробрешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ применяют бруски, сечением 50х50 мм или же доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкциями по выбранному кровельному покрытию.

Конструкция многощипцовой крыши

Щипцовые крыши

Очень многие владельцы частных домов хотят знать, как сделать многощипцовую крышу.

Этот вид крыш представляют собой довольно сложные конструкции и при устройстве такой конструкции несколько фрагментов здания могут представлять двускатные вариации, которые потом соединяют в единый комплекс, создавая при этом удивительное впечатление.

Строительство четырехщипцовой крыши своими руками состоит из таких этапов:

  • необходимо снять правильно размеры дома;
  • рассчитать сечение и длину стропил;
  • правильно расположить упоры, коньки, ендовы;
  • затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» крыши;
  • далее необходимо установить стропила, которые закрепляются на мауэрлате запилами или гвоздями;
  • потом устанавливается обрешетка, гидроизоляция, само кровельное покрытие, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную крышу с наклонными поверхностями кровли к наружным стенам и при этом обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, материала кровли и архитектурных требований. На отдельных участках угол наклона составляет 90º.

Основные элементы крыши

Схема четырехщипцовой крыши

Конструктивная схема четырехщипцовой крыши состоит из таких элементов:

  1. наклонных плоскостей – скатов;
  2. стропил;
  3. обрешетки;
  4. мауэрлата;
  5. горизонтальных и наклонных ребер;
  6. конька;
  7. ендов;
  8. желобков;
  9. свесов;
  10. водостоков.

Устройство многощипцовой крыши — это довольно трудоемкий процесс, так как в пересечении скатов следует устанавливать дополнительные диагональные стропила при возведении такой конструкции.

При этом образуются такие элементы, как разжелобки, которые еще называют «снежными мешками». И при устройстве крыши особенное внимание следует обратить именно на эти элементы, так как при некачественной установке – крыша обязательно в этих местах потечет.

Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной. Иногда такую кровлю выполняют в виде полувальмовой, и при этом боковые скаты как бы срезают часть шпица.

Поэтому полувальмы имеют меньшую длину по линии уклона, чем основные скаты.

Они могут располагаться в виде треугольника, в самом верху крыши, и образуют щипец в виде трапеции, или трапециевидную анизу – тогда в верху образуется треугольный щипец, который лежит вне плоскости стены.

Такую конструкцию используют для зданий, которые имеют многоугольный или квадратный план. Крыша с таким скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

Многощипцовая крыша для коттеджа – плюсы и минусы

Многощипцовая крыша

Содержание статьи

При подборе кровли стоит опираться не только на собственные предпочтения, но и конкретные условия эксплуатации. Крыша должна хорошо подходить, как к конструкции дома, так и к климату региона.

В данной статье – многощипцовая крыша для коттеджа плюсы и минусы, будет рассмотрены основные положительные и отрицательные стороны этой, безусловно, привлекательной для многих людей конструкции для дома.

Многощипцовая крыша

В первую очередь рассмотрим преимущества многощипцовой крыши, и в чем они всё-таки заключаются.

1. Многощипцовая крыша может использоваться для домов любых конфигураций и размеров. Наиболее хорошо многощипцовая крыша подходит для зданий со сложной планировкой, множеством пристроек и фронтонов. Другие кровли не смогут создать такого же эффектного и благородного вида для них.

2. Появляется возможность оборудования чердака или мансарды, что ощутимо расширяет площадь дома. Прочитать статью на тему — строим мансарду своими руками можно, если перейти по ссылке выше.


3. Особенности конструкции многощипцовой крыши не позволяют воде задерживаться на кровельных скатах, что позволяет материалам не страдать от застоев влаги, а, следовательно, не задумываться и о том, что в скором времени придется делать ремонт крыши своими руками.

4. Многощипцовая крыша гармонично распределяет нагрузку на всю стропильную систему. Именно по этой причине конструкция многощипцовой крыши отличается устойчивостью и долговечностью.

Минусы многощипцовой крыши

К сожалению, как и любая конструкция, устройство многощипцовой крыши имеет несколько серьезных минусов.  В частности недостатки такой кровли вытекают из её архитектурной сложности:

1. Имеется рекордное количество различных углов и рёбер, что затрудняет проектирование, монтаж и обслуживание многощипцовой крыши.

2. Многощипцовая крыша покрывается большим количеством материала, которого требуется в несколько раз больше обычного. Поэтому монтаж многощипцовой крыши будет достаточно трудоёмким и ответственным, с множеством мест креплений и углов. Также в результате работ остаётся немало строительного мусора, что говорит не в пользу экономичности такого строительства.


3. Сильные снегопады могут приводить к скоплению большого объёма осадков на крыше, поэтому конструкция многощипцовой крыши испытывает значительные нагрузки. Кровельный материал должен быть достаточно прочным, а также надёжно смонтированным.

4. Обустроить системы водостока на многощипцовой конструкции бывает достаточно непросто.

5. Работы по установке и обслуживанию такой кровли требуют специальных разноплановых знаний, поэтому они редко осуществляются непрофессионалами.

Несмотря на все недостатки, многощипцовая крыша достаточно востребована и считается одной из самых элитных и благородных конструкций для загородного коттеджа.

Оценить статью и поделиться ссылкой:

Фронтальная крыша фондовых фотографий | Наши топ-1000+ изображений двускатной крыши

дом с двускатной крышей

Fotosearch Enhanced
RF Royalty Free

Дом с двускатной крышей

Fotosearch Enhanced
RF Royalty Free

Logo — дом с двускатной крышей

Fotosearch Enhanced
RF Royalty Free

Силуэты домов

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша церкви

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша храма

Fotosearch Enhanced
RF Royalty Free

установка крыши

Fotosearch Enhanced
RF Royalty Free

Logo- house

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

установка крыши

Fotosearch Enhanced
RF Royalty Free

установка крыши

Fotosearch Enhanced
RF Royalty Free

Желтый силуэт дома

Fotosearch Enhanced
RF Royalty Free

установка крыши

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша Информационного центра деревни Карловы Вары

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша тайского храма

Fotosearch Enhanced
RF Royalty Free

Строитель Ремонт черепичной кровли

Fotosearch Enhanced
RF Royalty Free

Металлическая крыша, фон

Fotosearch Enhanced
RF Royalty Free

Двускатные мансардные окна жилого дома

Fotosearch Enhanced
RF Royalty Free

Сезонная очистка желобов красной крыши

Fotosearch Enhanced
RF Royalty Free

Фронтон крыши с окном и ставнями

Fotosearch Enhanced
RF Royalty Free

Черепица, покрывающая крышу новой черепицей

Fotosearch Enhanced
RF Royalty Free

Three Roof Gables

Fotosearch Enhanced
RF Royalty Free

Утепленный чердак из ферм

Fotosearch Enhanced
RF Royalty Free

Двускатные мансардные окна жилого дома

Fotosearch Enhanced
RF Royalty Free

двускатный дом с крышей

Fotosearch Enhanced
RF Royalty Free

Roof Line Gables

Fotosearch Enhanced
RF Royalty Free

New Roof

Fotosearch Enhanced
RF Royalty Free

Фронтон кирпичного дома с кирпичным дымоходом

Fotosearch Enhanced
RF Royalty Free

Строитель ремонтирует черепичную кровлю

Fotosearch Enhanced
RF Royalty Free

Задний экстерьер традиционного дома с двускатной крышей

Lushpix
RF Royalty Free

Дом с двускатной крышей под небом

Fotosearch Enhanced
RF Royalty Free

Строитель Ремонт черепичной кровли

Fotosearch Enhanced
RF Royalty Free

Высококлассный дом в Центральной Флориде с голубым небом

Fotosearch Enhanced
RF Royalty Free

Строитель ремонт черепичной кровли дом

Fotosearch Enhanced
RF Royalty Free

Современный дом в стиле ранчо с беседкой

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша традиционного немецкого фахверкового дома в средневековом районе Ротенбург-об-дер-Таубер, Бавария, Германия, вдоль Романтической дороги

Fotosearch Enhanced
RF Royalty Free

Современный особняк на набережной

Fotosearch Enhanced
RF Royalty Free

Green House 2

Fotosearch Enhanced
RF Royalty Free

Дом в испанском стиле с башней

Fotosearch Enhanced
RF Royalty Free

двускатная крыша. вид снаружи

Fotosearch Enhanced
RF Royalty Free

Небольшой деревянный дом с двускатной крышей на белом фоне с обтравочным контуром.

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша.

Fotosearch Enhanced
RF Royalty Free

Небольшой деревянный дом с двускатной крышей на белом фоне с обтравочным контуром.

Fotosearch Enhanced
RF Royalty Free

Строитель ремонт черепичной кровли дом

Fotosearch Enhanced
RF Royalty Free

синяя крыша пляжной хижины с квадратным окном

Fotosearch Enhanced
RF Royalty Free

Набор векторных иконок типов крыш в стиле тонких линий

Fotosearch Enhanced
RF Royalty Free

Рабочий ремонтирует черепицу на доме

Fotosearch Enhanced
RF Royalty Free

Кровельные металлические листы

Fotosearch Enhanced
RF Royalty Free

Значок двускатной крыши, стиль контура

Fotosearch Enhanced
RF Royalty Free

Строительство слухового окна

Улучшенный фото поиск
RF Роялти-фри

Зеленая крыша старого дома с окнами.

Fotosearch Enhanced
RF Royalty Free

Изображение Будды на фронтоне крыши

Fotosearch Enhanced
RF Royalty Free

Строитель ремонт кровли черепичного дома

Fotosearch Enhanced
RF Royalty Free

Символические въездные ворота города Рашт в Иране.

Fotosearch Enhanced
RF Royalty Free

Крыша в недавно построенном районе Келоуна, Британская Колумбия, Канада, демонстрирует асфальтовую черепицу

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

Чайка на желтом фронтоне

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

буква G логотип дома

Fotosearch Enhanced
RF Royalty Free

Двускатная крыша с окнами

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

Дуплекс из камня и кирпича

Расширенный поиск
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

Ночной вид на канал Амстердама с голландскими домами

Fotosearch Enhanced
RF Royalty Free

Человек чистит дымоход на черепичной крыше

Fotosearch Enhanced
RF Royalty Free

Строительство небольшого дома из белого кирпича, с видимой двускатной крышей с доской и бетонными столбами.

Fotosearch Enhanced
RF Royalty Free

Строительство небольшого дома из белого кирпича, с видимой двускатной крышей с дощатой и водосточной системой.

Fotosearch Enhanced
RF Royalty Free

Строительство небольшого дома из белого кирпича, с видимой двускатной крышей с обшивкой и водосточной системой.

Fotosearch Enhanced
RF Royalty Free

фронтон дома

Fotosearch Enhanced
RF Royalty Free

Часть значка двускатной крыши, стиль контура

Fotosearch Enhanced
RF Royalty Free

Ночной город с видом на каналы Амстердама

Улучшенный фото поиск
RF Royalty Free

Зеленые и синие детали крыши и фронтонов

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

дом с двускатным мансардным окном

Fotosearch Enhanced
RF Royalty Free

Набор иллюстраций архитектурной отделки викторианских пряников.

Fotosearch Enhanced
RF Royalty Free

Следующая страница

стоковых фото с двускатной крышей — СМЕЩЕНИЕ

  • ×
  • Привет, Гость

    • Гость

    • Добавить счет
  • Мои наборы
  • Мой аккаунт
  • Моя корзина 0
  • История лицензий
  • Выйти
  • Все изображенияЭксклюзивные изображения
Все изображения
  • Все изображения
  • Эксклюзивные изображения
Кураторские коллекции
  • Сделай сам
  • Новогоднее настроение
  • Декабрь Свежий
  • Ноябрь свежий
  • Рекомендуемый художник: Johnér
  • Портреты зимы
  • Рекомендуемый художник: Лиз Салли Бауэр
  • Подготовка к праздникам
  • Дом для праздников
  • Просто сюрреалистично
  • Movember
  • Мы открыты!
  • EN
    • DE — Deutsch
    • EN — английский
    • FR — Français
    • IT — Italiano
  • Ценообразование
  • регистр
  • войти в систему
    • Ценообразование
    • регистр
    • войти в систему
  • Тип
    • Все
    • Фотография
    • Иллюстрация
  • Ориентация
    • Все
    • По горизонтали
    • Вертикальный
  • Категория
    • Все
    • Редакционная
    • творческий
  • люди
    • Все
    • С людьми
    • Нет людей
  • цвет
    • Все
    • красный
    • оранжевый
    • янтарь
    • желтый
    • лайм
    • зеленый
    • бирюзовый
    • бирюза
    • аква
    • лазурный
    • синий
    • фиолетовый
    • орхидея
    • пурпурный
    • черно-белый
  • Общие условия кровли, которые вы должны знать

    Палуба / обшивка:
    Поверхность, обычно фанера или ориентированно-стружечная плита (OSB), на которую наносятся кровельные материалы.


    Слуховое окно:
    Небольшая конструкция, выступающая из наклонной крыши, обычно с окном.


    Капельная кромка:
    Г-образная полоса (обычно металлическая), устанавливаемая по краям крыши, чтобы вода могла стекать с настила, карниза и сайдинга.


    Карниз:
    Горизонтальный нижний край скатной крыши.


    Фасция:
    Плоская доска, лента или грань, расположенная по внешнему краю карниза.


    Войлок / подкладка:
    Лист пропитанного асфальтом материала (часто называемого битумной бумагой), используемый в качестве вторичного слоя защиты настила крыши.


    Класс огнестойкости:
    Система классификации огнестойкости различных материалов. Кровельные материалы относятся к классу A, B или C, причем материалы класса A имеют наивысшую стойкость к возгоранию, возникающему за пределами конструкции.


    мигание:
    Кусочки металла, используемые для предотвращения просачивания воды вокруг любого пересечения или выступа в системе крыши, например, вентиляционных труб, дымоходов, впадин и стыков на вертикальных стенах.


    Жалюзи:
    Реечные устройства, устанавливаемые в фронтоне или потолке (нижняя сторона карниза) для вентиляции пространства под настилом крыши и выравнивания температуры и влажности воздуха. Ориентированно-стружечная плита (OSB): панели настила крыши (4 на 8 футов), сделанные из узких деревянных кусочков, укладываются слоями в продольном и поперечном направлениях и скрепляются полимерным клеем.OSB часто используется как замена фанерным листам.


    пробитий:
    Вентиляционные отверстия, трубы, трубы, дымоходы — все, что проникает через крышу.


    Стропил:
    Опорный каркас, к которому крепится настил крыши.


    Рейк:
    Наклонный край крыши над стеной.


    Хребет:
    Верхний край двух пересекающихся наклонных поверхностей крыши.


    Обшивка:
    Доски или листовые материалы, которые крепятся к стропилам для покрытия дома или здания.


    Угловой коэффициент:
    Измеряется подъемом в дюймах на каждые 12 дюймов горизонтального пролета: крыша с уклоном 4 из 12 поднимается на 4 дюйма на каждый фут горизонтального расстояния.


    Площадь:
    Обычное измерение площади крыши.Один квадрат составляет 100 квадратных футов (10 на 10 футов).


    Ферма:
    Разработанные компоненты, которые дополняют стропила во многих новых домах и зданиях. Фермы предназначены для конкретных применений и не могут быть разрезаны или изменены.


    Долина:
    Угол образуется на пересечении двух покатых поверхностей крыши.


    Замедлитель пара:
    Материал, предназначенный для ограничения прохождения водяного пара через кровельную систему или стену.


    Система двускатной крыши


    Размеры крыши
    (AxB) *
    Общий внешний
    габариты
    (CxD) *
    Высота
    (E) *
    Прибл. нагрузка
    емкость (UDL) **
    Крыши малые 8,5 x 6,5 м 11,3 м x 9,3 м 7,15 м 1800 кг
    8,5 x 8,5 м 11,3 м x 11,3 м 7,15 м 1900 кг
    9,5 x 9,5 м 12,3 м x 12,3 м 7,15 м 2000 кг
    Средние крыши 10,5 x 8,5 м 13,3 м x 12,3 м 8,15 м 2800 кг
    10,5 x 10,5 м 13,3 м x 12,3 м 8,15 м 3900 кг
    11,5 x 11,5 м 14,3 м x 14,3 м 8,15 м 4000 кг
    12,5 x 10,5 м 15,3 м x 13,3 м 8,15 м 5000 кг
    12,5 x 12,5 м 15,3 м x 15,3 м 8,15 м 5500 кг
    13,5 x 13,5 м 16,3 м x 16,3 м 10,15 м 6000 кг
    Крыши большие 14,5 x 12,5 м 17,3 м x 15,3 м 10,15 м 6200 кг
    14,5 x 14,5 м 17,3 м x 17,3 м 10,15 м 6500 кг
    18,5 x 14,5 м 21,3 м x 17,3 м 12,15 м 8000 кг
    20,5 x 14,5 м 23,3 м x 17,3 м 12,15 м 10000 кг

    * — другие размеры по проекту, созданному с учетом индивидуальных требований заказчика.
    ** — в зависимости от комплектации (примерное значение).


    Система малой двускатной крыши

    Небольшие двускатные крыши предлагают простую конструкцию, высокую безопасность при относительно невысокой цене. Они одни из самых популярных в нашем ассортименте. Строительство небольших двускатных крыш в основном основано на HD3 290-Q. Боковые стропила между основным коньком и краевым пролетом сооружаются с использованием наших ферм 290-D. Стальные основания башни имеют длинные опоры со стабилизаторами башни.Вся конструкция крыши легко поднимается с помощью ручных цепных талей.

    МАЛЕНЬКИЕ КРЫШИ — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Конструкция крыши
    Размеры крыши 8,5 x 6,5 м, 8,5 x 8,5 м, 9,5 x 9,5 м
    Столбы 290-Q — стандартный
    HD3 390-Q, HD4 390-Q — дополнительно
    Магистрально-ферменная HD3 290-Q — стандартный
    HD3 390-Q, HD4 390-Q, HD3 400×600-Q — дополнительно
    Грузоподъемность (UDL) * 1800 — 2000 кг — в зависимости от комплектации (примерное значение)
    Статический расчет включено
    Технический отчет включено
    Макс. скорость ветра 70 км / ч
    Нормы проектирования Еврокод 1, Еврокод 3, Еврокод 9, DIN 3834-2, DIN 1090-1-2-3
    Навес Доступен во многих цветах
    Материал — огнестойкий ПВХ
    Холсты По бокам и сзади — в комплекте
    Цвет — черный и белый
    Видимость 70% — в комплекте
    30% видимость — опционально
    Материал — огнестойкий сертифицированный
    Цепная таль Руководство в стандарте
    Балласты включено
    Растяжка включено
    Опции и настройка (по запросу)
    Навес сбоку или / и сзади
    Цвета козырька нестандартные цвета — согласовать
    Холст нестандартные цвета — согласовать
    Анемометр опционально
    Опорная рама безопасности опционально
    Звуковые крылья опционально
    Сценические подмости опционально
    Таль электрическая опционально
    Анкерный башни атлет опционально
    Нестандартные размеры Проект по индивидуальным требованиям


    Система средней двускатной крыши

    Двускатные крыши среднего размера Alspaw — благодаря широкому ассортименту в сочетании с превосходной долговечностью — делают их самыми популярными конструкциями, выбранными клиентами ALSPAW во всем мире. Опять же, дизайн основан на нашем HD3 390-Q. Все конструкции гарантируют оптимальную прочность и вес крыши. Как и в случае с меньшей версией, купол двояко соединен алюминиевой рейкой поверх основного конька и посередине как переднего, так и заднего треугольников. Звуковые крылья для звуковых систем и светодиодных экранов могут быть установлены на всех наших крышах.

    СРЕДНИЕ КРЫШИ — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Конструкция крыши
    Размеры крыши 10,5 x 8,5 м, 10,5 x 10,5 м, 11,5 x 11,5 м, 12,5 x 10,5 м, 12,5 x 12,5 м, 13,5 x 13 , 5 м
    Столбы HD3 390-Q, HD4 390-Q- стандартный
    HD3 400-Q, HD4 400-Q, HD3 520-Q, HD4 520-Q — дополнительно
    Магистрально-ферменная HD3 390-Q, HD4 390-Q, HD3 600×400-Q- стандартный
    HD4 600×400-Q, HD3 520-Q, HD4 520-Q — дополнительно
    Грузоподъемность (UDL) * 2800-6000 кг — в зависимости от комплектации (примерное значение)
    Статический расчет включено
    Технический отчет включено
    Макс. скорость ветра 70 км / ч
    Нормы проектирования Еврокод 1, Еврокод 3, Еврокод 9, DIN 3834-2, DIN 1090-1-2-3
    Навес Доступен во многих цветах
    Материал — огнестойкий ПВХ
    Холсты По бокам и сзади — в комплекте
    Цвет — черный и белый
    Видимость 70% — в комплекте
    30% видимость — опционально
    Материал — огнестойкий сертифицированный
    Цепная таль Руководство в стандарте
    Опорная рама безопасности Включено
    Балласты Включено
    Растяжка Включено
    Опции и настройка (по запросу)
    Навес сбоку или / и сзади
    Цвета козырька нестандартные цвета — согласовать
    Холст нестандартные цвета — согласовать
    Анемометр опционально
    Звуковые крылья опционально
    Сценические подмости опционально
    Таль электрическая опционально
    Анкерный башни атлет опционально
    Нестандартные размеры Проект по индивидуальным требованиям


    Система большой двускатной крыши

    Наши самые большие крыши могут покрывать площадь до 280 м 2 . Огромный опыт ALSPAW, использование материалов высочайшего качества в сочетании с нашей профессиональной сваркой позволяют нам проектировать крыши размером до 20,5 x 14,5 м на 12-метровых башнях, обеспечивая большой просвет перед сценой. Полностью безопасный такелаж, балластные приспособления и компенсирующие балки между основаниями башен обеспечивают устойчивость и безопасность даже при сильном ветре. В стандартную комплектацию входят полные статические расчеты, обеспечивающие прочность и долговечность крыши. Все крыши имеют возможность раздвигаться со здоровыми крыльями.

    БОЛЬШИЕ КРЫШИ — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Конструкция крыши
    Размеры крыши 14,5 x 12,5 м, 14,5 x 14,5 м, 18,5 x 14,5 м, 20,5 x 14,5 м
    Столбы HD4 390-Q, HD4 400-Q — стандартный
    HD3 520-Q, HD4 520-Q — дополнительно
    Магистрально-ферменная HD4 600×400-Q — стандартный
    HD4 800×500-Q — дополнительно
    Грузоподъемность (UDL) * 1800 — 2000 кг — в зависимости от комплектации (примерное значение)
    Статический расчет включено
    Технический отчет включено
    Макс. скорость ветра 70 км / ч
    Нормы проектирования Еврокод 1, Еврокод 3, Еврокод 9, DIN 3834-2, DIN 1090-1-2-3
    Навес Доступен во многих цветах
    Материал — огнестойкий ПВХ
    Холсты По бокам и сзади — в комплекте
    Цвет — черный и белый
    Видимость 70% — в комплекте
    30% видимость — опционально
    Материал — огнестойкий сертифицированный
    Цепная таль Руководство в стандарте
    Балласты включено
    Растяжка включено
    Опции и настройка (по запросу)
    Навес сбоку или / и сзади
    Цвета козырька нестандартные цвета — согласовать
    Холст нестандартные цвета — согласовать
    Анемометр опционально
    Опорная рама безопасности опционально
    Звуковые крылья опционально
    Сценические подмости опционально
    Таль электрическая опционально
    Анкерный башни атлет опционально
    Нестандартные размеры Проект по индивидуальным требованиям

    * — Значения грузоподъемности УДЛ средние для стандартных размеров крыш.

Добавить комментарий

Ваш адрес email не будет опубликован.
