3D Расчет вальмовой крыши – Онлайн-калькулятор с чертежами

Вальмовая крыша – разновидность четырехскатной крыши с двумя торцевыми скатами в форме равнобедренного треугольника (вальмы) и двумя боковыми в форме равнобедренной трапеции. Несмотря на то, что среди стандартных конструкции являются наиболее сложными и трудоемкими в изготовлении (поскольку требуют создания громоздкой стропильной системы), благодаря отсутствию вертикальных стен строение обладает высокой обтекаемостью, тем самым обеспечивая надежную защиту от обильных осадков и значительных ветровых нагрузок.

Онлайн-калькулятор расчета вальмовой крыши от КАЛК.ПРО позволяет получить готовый проект конструкции с подробной сметой и комплектом чертежей для изготовления стропильной системы, кровли, обрешетки, гидроизоляции и т. д. Кроме того, сервис предоставляет инструменты для интерактивного 3D-моделирования с помощью которого можно наглядно оценить получившееся сооружение в реальных пропорциях. Все результаты сохраняются в личном кабинете и доступны для скачивания.

Крыша является наиболее сложным элементом дома при строительстве – любая ошибка на этапе проектирования, может привести к нарушению устойчивости конструкции и, как следствие, к дополнительным расходам на доработку.



Порядок расчета вальмовой крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес.
  • Шаг 5. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 6. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 7. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами
    (рекомендации ниже)
    .
  • Шаг 8. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 9. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 10 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 11 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 12. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 13. Проверка введённых значений и начало расчета вальмовой крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей вальмовой крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

В целях экономии и при наличии определенных навыков, большинство владельцев земельных участков предпочитают заниматься строительством самостоятельно. Для того чтобы создать максимально безопасную и устойчивую вальмовую крышу, мы рекомендуем на этапе расчета внимательно ознакомиться с положениями соответствующих нормативных документов, а также изучить особенности технологии изготовления деталей и их сборки.

Основные требования перечислены в документах: СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные»

.

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора вальмовой крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Наши инструменты обеспечивают точный и надежный расчет стропильной системы вальмовой четырехскатной крыши. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».

Расчет вальмовой крыши - онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Содержание статьи

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

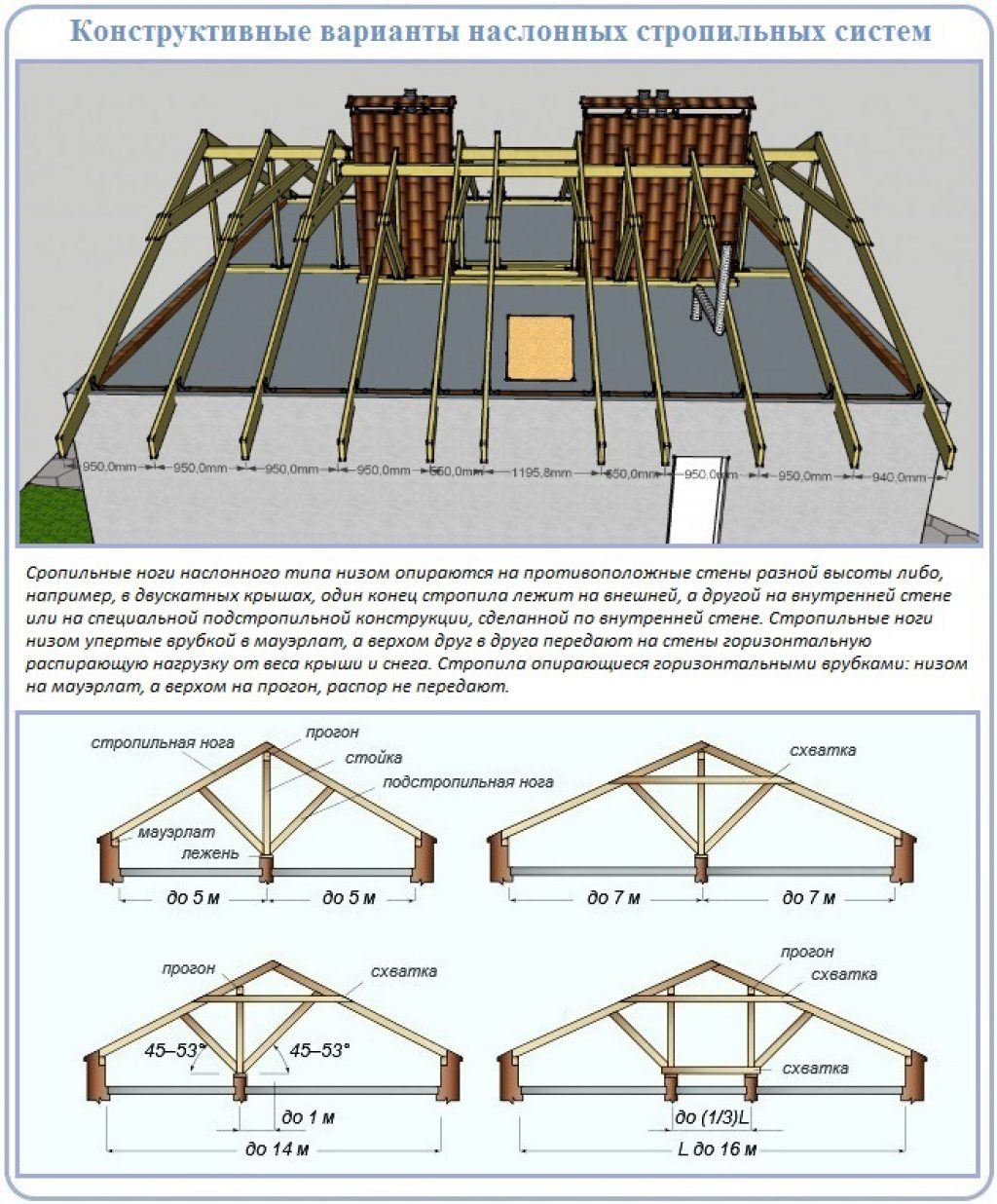

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a
    .

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Расчет вальмовой крыши онлайн калькулятор



Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!

Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.
