Расчет параметров скатной кровли на примере вальмовой

---

Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей»  называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

На рисунке представлен общий  вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли.

Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии:

1. Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
2. Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

L _{карниза}

= (10 + 6 )*2 = 32 м
L _конька = 4 м

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все  же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

L _ската = 3м * 1,155 = 3,465 м.

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L _ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L _ската

=3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

S _кровли = S_{ската 1} + S_{ската 2} + S_{ската 3} + S_{ската 4}
S _{ската 1} = S_{ската 3}  и S _{ската 2} = S_{ската 4}

По формуле площади треугольника:
S _{ската 1}= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S _{ската 2} = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S _кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

S _кровли = 6*10*1,155 = 69,3 м²

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L _{ребра(хребта)} ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L _{ребра(хребта)} =  4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град. /30град.), равным значению 1,08.

Итак:

(L _{проекции хребра(хребта)}) ² = 3 2 +3 2 = 18
L_{проекции хребра(хребта)} = 4,24264068711

L _{ребра(хребта)} = 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L _{ребер(хребтов)} = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

1м²/(0,3м * 0,33м) = 10,1шт./м²

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

4 шт.

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т.

д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Вычисление размеров ската | Все о ремонте и строительстве

Размер треугольника увеличивается без изменения углов простым умножением длины трех сторон на одно и то же число. Этот процесс работает и в другом направлении. Уменьшение размера треугольника делается сокращением его сторон на одно и то же число.

Для проектирования и последующей постройки крыши необходимо иметь четкое представление о том, как и какие математические действия, помогут в этих процессах. Нужно знать, какие производить измерения и делать их точно. Нужно четко представлять детали проекта и сочленение их между собой.

Для лучшей визуализации и понимания последующей работы составляйте простые эскизы деталей проекта, учитывающие толщину конструкций и расстояния между ними.

Чертеж даже эскизный более эффективный инструмент, чем просто цифры, полученные калькулятором.

Нахождение размеров ската крыши математическим методом

Прежде всего, находится длина гипотенузы прямоугольного треугольника с заданным уклоном. Например, уклону крыши 6 к 12 соответствует треугольник с катетами 6 и 12 длина его гипотенузы по теореме Пифагора составит 13,42 размерные единицы. На стройплощадке тот же результат получаем, просто взглянув на шкалу плотницкого треугольника. Под цифрой 6 находится запись — 13,42. Однако имейте в виду, что использование треугольника вносит незначительные ошибки округления. Калькулятор точнее.

Как только становится известной длина гипотенузы, найти реальные размеры треугольника внутреннего пространства крыши не составит труда. Вычисление очень простое умножьте 6, 12 и 13,42 на одно и то же число. Нужно только вычислить, на какое конкретно число умножать, то есь необходимо найти коэффициент масштабирования.

Для вычисления реальных размеров стропильного треугольника сделайте три шага, записывая вычисления на бумаге.

Шаг 1. Найдите точку отсчета и длину основания треугольника.

Измерьте расстояние между наружными несущими стенами A = 7036 мм (277 дюймов). Вычтите толщину гребня B = 38 мм (1,5 дюйма). Разделите остаток пополам С = (A – B)/2 = (7036 – 38) : 2 =3499 мм (или 277–1,5 = 275,5; 275,5 : 2 = 137,75 дюйма).

Точка отсчета находится на расстоянии 3,499 м (137,75 дюйма) от каркаса стены.

Шаг 2. Найдите коэффициент масштабирования.

Разделите 3499 на 12 (137,75 на 12). Результат —  это коэффициент масштабирования 291,583 для расчета в миллиметрах или 11.479 для расчета в дюймах.

Шаг 3. Вычислите размеры внутреннего треугольника ската крыши.

Умножение 6, 12 и 13,42 на коэффициент 291,583 или 11,479 дает размеры трех сторон ската крыши в миллиметрах или дюймах.

Гипотенуза 3913 мм или 154,048 дюйма (154 1⁄16 дюйма) является расстоянием между нижней точкой вертикального среза стропила на коньке и точкой начала опорного выреза на стене. Высота 1750 мм или 68,874 дюйма (68 7⁄8 дюймов) —  расстояние от обвязки стен до низа коньковой доски.

Нахождение размеров ската крыши по таблице

Вычисляемый треугольник уменьшается до треугольника с основанием, равным единице. Разделите 6, 12 и 13,42 на 12 и получите треугольник с базой равной 1, высотой 0,5 и гипотенузой 1,118 размерных единиц. Мы получили коффициенты масштабирования.

Теперь увеличьте этот крошечный треугольник умножением коэффициентов 1; 0,5; 1,118 на пролет стропила 3499 мм (137,75 дюйма) и получите размеры реального треугольника 1×3499 = 3499 мм; 0,5×3499 = 1750 мм; и 1,118×3499 = 3912 мм (1×137,75 = 137,75 дюйма; 0,5×137,75 = 68,875 дюйма; и 1,118×137,75 = 154 дюйма).

На основе треугольника с основанием равным единице составлена таблица, в которой по величине пролета стропила определяется высота и гипотенуза стропильного треугольника для любого уклона крыши. Размер стропильного треугольника вычисляется простым умножением длинны пролета стропила на множители соответствующие данному уклону крыши. Использование таблицы упрощает расчет крыш.

Пропорции (множители) прямоугольного треугольника с основанием равным одной размерной единице

Ук­лон ска­та кры­ши		Ос­но­ва­ние	Вы­со­та	Ги­по­те­ну­за
X к 12	В гра­ду­сах
1 к 12	4,76°	1	0,083	1,003
2 к 12	9,46°	1	0,166	1,014
3 к 12	14,04°	1	0,25	1,031
4 к 12	18,43°	1	0,333	1,054
5 к 12	22,62°	1	0,417	1,083
6 к 12	26,57°	1	0,5	1,118
7 к 12	30,26°	1	0,583	1,158
8 к 12	33,69°	1	0,666	1,202
9 к 12	36,87°	1	0,75	1,25
10 к 12	39,81°	1	0,833	1,302
11 к 12	42,51°	1	0,917	1,357
12 к 12	45°	1	1,0	1,414
13 к 12	47,29°	1	1,083	1,474
14 к 12	49,40°	1	1,166	1,537
15 к 12	51,34°	1	1,25	1,601
16 к 12	53,13°	1	1,333	1,667
17 к 12	54,78°	1	1,417	1,734
18 к 12	56,31°	1	1,5	1,803
19 к 12	57,72°	1	1,583	1,873
20 к 12	59,04°	1	1,666	1,944
21 к 12	60,26°	1	1,75	2,016
22 к 12	61,39°	1	1,833	2,088
23 к 12	62,45°	1	1,917	2,162
24 к 12	63,43°	1	2,0	2,236



Расчет односкатной крыши — онлайн калькулятор: расчет конструкции фермы (обрешетки, стропила, кровельные прокрытия)

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т. д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

Таких как:

• Климатические условия.
• Величина постройки, количество этажей.
• Материал кровли.
• Используемый утеплитель.
• Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Содержание статьи

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли односкатной крыши.
Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

• Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
• Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО!

Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!

При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы.

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Вконтакте

Facebook

Twitter

Google+

Одноклассники

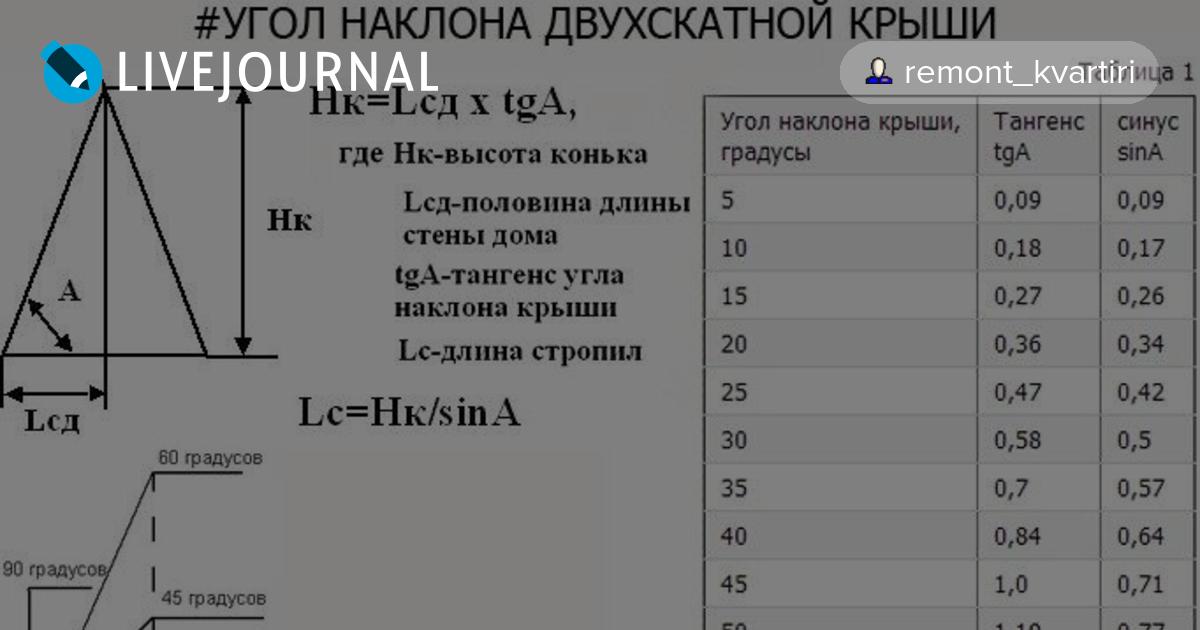

Как рассчитать угол наклона крыши

Проекты возводимых загородных особняков могут учитывать множество требований, пожеланий и даже причуд или «капризов» их владельцев владельца. Но всегда их «роднит» общая особенность — без надежной крыши никогда не обходится ни одно их зданий. И в этом вопросе на первый план должны выходить не столько архитектурные изыски заказчика, сколько специфические требования к этому элементу строения. Это надежность и устойчивость всей стропильной системы и кровельного покрытия, полноценное выполнение крышей своего прямого предназначения – защиты от проникновения влаги (а в ряде случаев, кроме того, еще и термо- и звукоизоляции), при необходимости – функциональность расположенных непосредственно под кровлей помещений.

Как рассчитать угол наклона крыши

Проектирование конструкции крыши – дело чрезвычайно ответственное и достаточно непростое, особенно при сложных ее конфигурациях. Разумнее всего будет доверить это дело профессионалам, которое владеют методикой проведения необходимых расчетов и соответствующим программным обеспечение для этого. Однако, владельцу дома тоже могут быть интересны некоторые теоретические моменты. Например, немаловажно знать, как рассчитать угол наклона крыши самостоятельно, хотя бы приблизительно — для начала.

Это даст возможность сразу прикинуть возможность реализации своих «авторских прикидок» — по соответствию задуманного реальным условиям региона, по «архитектуре» самой крыши, по планируемому кровельному материалу, по использованию чердачного помещения. В определенной степени рассчитанный угол ската кровли поможет провести предварительный подсчет параметров и количества пиломатериалов для стропильной системы, общей площади кровельного покрытия.

В каких величинах удобнее измерять угол ската крыши?

Казалось бы – совершенно излишний вопрос, так как все со школьной скамьи знают, что угол измеряется в градусах. Но ясность здесь все же нужна, потому что и в технической литературе, и в справочных таблицах, и в привычном обиходе некоторых опытных мастеров нередко встречаются и иные единицы измерения – проценты или же относительные соотношения сторон.

И еще одно необходимое уточнение — что принимается за угол наклона крыши?

Что же понимается под углом наклона крыши?

Угол наклона – это угол, образованный пересечением двух плоскостей: горизонтальной и плоскостью ската кровли. На рисунке он показан буквой греческого алфавита α.

Интересующие нас острые углы (тупоугольных скатов не может быть просто по определению), лежит в диапазоне от 0 до 90°. Скаты круче 50 ÷ 60 ° в «чистом» виде встречаются чрезвычайно редко и то, как правило, для декоративного оформления крыш – при строительстве остроконечных башенок в готическом стиле. Однако есть и исключение – такими крутыми могут быть скаты нижнего ряда стропил крыши мансардного типа.

Нижние стропила крыши мансардного типа могут располагаться под очень большим углом

И все же чаще всего приходится иметь дело со скатами, лежащим в диапазоне от 0 до 45°

С градусами понятно – все, наверное, представляют транспортир с его делениями. А ка быть с другими единицами измерения?

Тоже ничего сложного.

Относительное соотношение сторон – это максимально упрощенная дробь, показывающая отношение высоты подъёма ската (на рисунке выше обозначена латинской Н) к проекции ската крыши на горизонтальную плоскость (на схеме – L).

L – это может быть, в зависимости от конструкции крыши, половина пролета (при симметричной двускатной крыше), пролет полностью (если крыша односкатная), либо, при сложных конфигурациях кровли, действительно линейный участок, определяемый проведенной к горизонтальной плоскости проекцией. Например, на схеме мансардной крыши такой участок хорошо показан – по горизонтальной балке от самого угла до вертикальной стойки, проходящей от верхней точки нижнего стропила.

Угол уклона так и записывается, дробью, например «1 : 3».

Однако, на практике нередко случается так, что использовать величину угла уклона в таком представлении будет чрезвычайно неудобен, если, скажем, числа в дроби получаются некруглые и несокращаемые. Например, мало что скажет неопытному строителю соотношение 3 : 11. На этот случай есть возможность воспользоваться еще одной величиной измерения уклона крыши – процентами.

Находится эта величина чрезвычайно просто – необходимо просто найти результат деления уже упомянутой дроби, а затем умножить его на 100. Например,  в приведенном выше примере  3 : 11

3 : 11 = 0,2727 × 100 = 27,27 %

Итак, получена величина уклона ската кровли, выраженная в процентах.

А что делать, если требуется перейти от градусов к процентам или наоборот?

Можно запомнить такое соотношение. 100 % — это угол 45 градусов, когда катеты прямоугольного треугольника равны между собой, то есть в нашем случае высота ската равна длине его горизонтальной проекции.

В таком случае, 45° / 100 = 0,45° = 27´. Один процент уклона равен 27 угловым минутам.

Если подойти с другой стороны, то 100 / 45° = 2,22 %. То есть получаем, что один градус – это 2, 22% уклона.

Для простоты перевода величин из одних в другие можно воспользоваться таблицей:

Значение в градусах	Значение в  %	Значение в градусах	Значение в  %	Значение в градусах	Значение в  %
1°	2,22%	16°	35,55%	31°	68,88%
2°	4,44%	17°	37,77%	32°	71,11%
3°	6,66%	18°	40,00%	33°	73,33%
4°	8,88%	19°	42,22%	34°	75,55%
5°	11,11%	20°	44,44%	35°	77,77%
6°	13,33%	21°	46,66%	36°	80,00%
7°	15,55%	22°	48,88%	37°	82,22%
8°	17,77%	23°	51,11%	38°	84,44%
9°	20,00%	24°	53,33%	39°	86,66%
10°	22,22%	25°	55,55%	40°	88,88%
11°	24,44%	26°	57,77%	41°	91,11%
12°	26,66%	27°	60,00%	42°	93,33%
13°	28,88%	28°	62,22%	43°	95,55%
14°	31,11%	29°	64,44%	44°	97,77%
15°	33,33%	30°	66,66%	45°	100,00%

Для наглядности будет полезным привести графическую схему, которая очень доступно показывает взаимосвязь всех упомянутых линейных параметров с углом ската и величинами его измерения.

Схема А. Взаимозависимость единиц измерения угла наклона крыши и допустимые типы кровли

К этому рисунку еще предстоит вернуться, когда будут рассматриваться виды кровельных покрытий.

Еще проще будет рассчитать крутизну и угол наклона ската. если воспользоваться встроенным калькулятором, размещенным ниже:

Калькулятор расчета крутизны ската по известному значению высоты конька

Перейти к расчётам

Зависимость типа кровельного покрытия от крутизны ската

Планируя постройку собственного дома, хозяин участка наверняка уже проводит «прикидку» и своей голове, и с членами семьи – как будет выглядеть их будущее жилье. Кровля в этом вопросе, безусловно, занимает одно из первостепенных значений. И вот здесь необходимо учитывать то, что далеко не всякий кровельный материал может использоваться на различных по крутизне скатах крыш. Чтобы не возникало недоразумений позднее, необходим заранее предусматривать эту взаимосвязь.

Диаграмма распределения крыш по крутизне ската

Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.

У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.

Обратимся к уже рассматриваемому ранее рисунку (схема A). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально допустимое значение крутизны ската):

1 – это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.

2 – натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.

3 – рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.

4 – аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.

5 – аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.

6 – рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.

7 – волнистые асбестоцементные листы (шифер) унифицированного профиля.

8 – черепичное глиняное покрытие

9 – асбестоцементные листы усиленного профиля.

10 – кровельная листовая сталь с развальцовкой соединений.

11 – шиферное покрытие обычного профиля.

Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.

Зависимость высоты конька от угла наклона крыши

Для тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.

Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.

В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.

Графическая схема	Основные тригонометрические соотношения
	Н — высота конька
	S — длина ската крыши
	L — половина длины пролета (при симметричной двускатной крыше) или длина пролета (при односкатной крыше)
	α — угол ската крыши
	tg α = H / L	Н = L × tg α
	sin α = H / S	S = H / sin α

Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.

Для наглядности — треугольник в приложении к крыше дома

Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg α = H / L несложно будет определить угол.

По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.

Угол	Значение тангенса	Угол	Значение тангенса	Угол	Значение тангенса	Угол	Значение тангенса
tg(1°)	0.01746	tg(21°)	0.38386	tg(41°)	0.86929	tg(61°)	1.80405
tg(2°)	0.03492	tg(22°)	0.40403	tg(42°)	0.9004	tg(62°)	1.88073
tg(3°)	0.05241	tg(23°)	0.42447	tg(43°)	0. 93252	tg(63°)	1.96261
tg(4°)	0.06993	tg(24°)	0.44523	tg(44°)	0.96569	tg(64°)	2.0503
tg(5°)	0.08749	tg(25°)	0.46631	tg(45°)	1	tg(65°)	2.14451
tg(6°)	0.1051	tg(26°)	0.48773	tg(46°)	1.03553	tg(66°)	2.24604
tg(7°)	0.12278	tg(27°)	0.50953	tg(47°)	1.07237	tg(67°)	2.35585
tg(8°)	0.14054	tg(28°)	0.53171	tg(48°)	1.11061	tg(68°)	2.47509
tg(9°)	0.15838	tg(29°)	0.55431	tg(49°)	1.15037	tg(69°)	2.60509
tg(10°)	0.17633	tg(30°)	0.57735	tg(50°)	1.19175	tg(70°)	2.74748
tg(11°)	0. 19438	tg(31°)	0.60086	tg(51°)	1.2349	tg(71°)	2.90421
tg(12°)	0.21256	tg(32°)	0.62487	tg(52°)	1.27994	tg(72°)	3.07768
tg(13°)	0.23087	tg(33°)	0.64941	tg(53°)	1.32704	tg(73°)	3.27085
tg(14°)	0.24933	tg(34°)	0.67451	tg(54°)	1.37638	tg(74°)	3.48741
tg(15°)	0.26795	tg(35°)	0.70021	tg(55°)	1.42815	tg(75°)	3.73205
tg(16°)	0.28675	tg(36°)	0.72654	tg(56°)	1.48256	tg(76°)	4.01078
tg(17°)	0.30573	tg(37°)	0.75355	tg(57°)	1.53986	tg(77°)	4.33148
tg(18°)	0.32492	tg(38°)	0.78129	tg(58°)	1. 60033	tg(78°)	4.70463
tg(19°)	0.34433	tg(39°)	0.80978	tg(59°)	1.66428	tg(79°)	5.14455
tg(20°)	0.36397	tg(40°)	0.8391	tg(60°)	1.73205	tg(80°)	5.67128

В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:

H = L × tg α

Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора

S = √ (L² + H²)

Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:

S = H / sin α

Значение синусов углов — в таблице ниже.

Угол	Значение синуса	Угол	Значение синуса	Угол	Значение синуса	Угол	Значение синуса
sin(1°)	0.017452	sin(21°)	0.358368	sin(41°)	0.656059	sin(61°)	0.87462
sin(2°)	0.034899	sin(22°)	0.374607	sin(42°)	0.669131	sin(62°)	0.882948
sin(3°)	0.052336	sin(23°)	0.390731	sin(43°)	0.681998	sin(63°)	0.891007
sin(4°)	0.069756	sin(24°)	0.406737	sin(44°)	0.694658	sin(64°)	0.898794
sin(5°)	0.087156	sin(25°)	0.422618	sin(45°)	0.707107	sin(65°)	0.906308
sin(6°)	0.104528	sin(26°)	0.438371	sin(46°)	0. 71934	sin(66°)	0.913545
sin(7°)	0.121869	sin(27°)	0.45399	sin(47°)	0.731354	sin(67°)	0.920505
sin(8°)	0.139173	sin(28°)	0.469472	sin(48°)	0.743145	sin(68°)	0.927184
sin(9°)	0.156434	sin(29°)	0.48481	sin(49°)	0.75471	sin(69°)	0.93358
sin(10°)	0.173648	sin(30°)	0.5	sin(50°)	0.766044	sin(70°)	0.939693
sin(11°)	0.190809	sin(31°)	0.515038	sin(51°)	0.777146	sin(71°)	0.945519
sin(12°)	0.207912	sin(32°)	0.529919	sin(52°)	0.788011	sin(72°)	0.951057
sin(13°)	0.224951	sin(33°)	0.544639	sin(53°)	0. 798636	sin(73°)	0.956305
sin(14°)	0.241922	sin(34°)	0.559193	sin(54°)	0.809017	sin(74°)	0.961262
sin(15°)	0.258819	sin(35°)	0.573576	sin(55°)	0.819152	sin(75°)	0.965926
sin(16°)	0.275637	sin(36°)	0.587785	sin(56°)	0.829038	sin(76°)	0.970296
sin(17°)	0.292372	sin(37°)	0.601815	sin(57°)	0.838671	sin(77°)	0.97437
sin(18°)	0.309017	sin(38°)	0.615661	sin(58°)	0.848048	sin(78°)	0.978148
sin(19°)	0.325568	sin(39°)	0.62932	sin(59°)	0.857167	sin(79°)	0.981627
sin(20°)	0.34202	sin(40°)	0.642788	sin(60°)	0. 866025	sin(80°)	0.984808

Для тех же читателей, кто просто не хочет погружаться в самостоятельные тригонометрические расчеты, рекомендуем встроенный калькулятор, который быстро и точно определит длину ската кровли (без учета карнизного свеса) по имеющимся значениям высоты конька и длины горизонтальной проекции ската.

Калькулятор расчета длины ската кровли по известному значению высоты конька

Умелое использование тригонометрических формул позволяет, при нормальном пространственном воображении и при умении выполнять несложные чертежи, провести расчеты и более сложным по конструкции крыш.

Опираясь на базовые соотношения, несложно разделить на треугольники и рассчитать вальмовую крышу

Например, даже кажущуюся такой «навороченной» вальмовую или мансардную крышу можно разбить на совокупности треугольников, а затем последовательно просчитать все необходимые размеры.

Зависимость размеров помещения мансарды от угла наклона скатов крыши

Если хозяевами будущего дома планируется использовать чердак в качестве функционального помещения, иначе говоря – сделать мансарду, то определение угла ската крыши приобретает вполне прикладное значение.

Чем больше угол уклона — тем просторнее мансарда

Много объяснять здесь ничего не надо – приведённая схема наглядно показывает, что чем меньше угол наклона, тем теснее свободное пространство в чердачном помещении.

Чтобы стало несколько понятнее, лучше выполнить подобную схему в определенном масштабе. Вот, например, как будет выглядеть мансардное помещение в доме с шириной фронтонной части 10 метров. Следует учитывать, что высота потолка никак не может быть ниже 2 метров. (Откровенно говоря, и двух метров маловато для жилого помещения– потолок будет неизбежно «давить» на человека. Обычно исходят из высоты хотя-бы 2.5 метра).

Для образца — масштабированная схема мансарды

Можно привести уже подсчитанные средние значения получаемой в мансарде комнаты, в зависимости от угла наклона обычной двускатной крыши. Кроме того, в таблице приведены величины длины стропил и площади кровельного материала с учетом 0,5 метров карнизного свеса кровли.

Угол ската крыши	Высота конька	Длина ската	Полезная площадь мансардного помещения на 1 метр длины здания (при высоте потолка 2 м)	Площадь кровельного покрытия на 1 метр длины здания
20	1. 82	5.32	нет	11.64
25	2.33	5.52	0.92	12.03
30	2.89	5.77	2.61	12.55
35	3.50	6.10	3.80	13.21
40	4.20	6.53	4.75	14.05
45	5.00	7.07	5.52	15.14
50	5.96	7.78	6.16	16.56

Итак, чем круче наклон скатов, тем просторнее помещение. Однако, это сразу отзывается резким увеличением высоты стропильной конструкции, возрастанием размеров, а стало быть – и массы деталей для ее монтажа. Гораздо больше потребуется и кровельного материала – площадь покрытия также быстро растет. Плюс к этому, нельзя забывать и о возрастании эффекта «парусности» — большей подверженности ветровой нагрузке. Видам внешних нагрузок будет посвящена последняя глава настоящей публикации.

Для сравнения — крыша мансардного типа дает выигрыш по полезному пространству даже при меньшей высоте

Чтобы в определенной степени нивелировать подобные негативные последствия, проектировщики и строители часто применяют особую конструкцию мансардной крыши – о ней уже упоминалось в настоящей статье. Она сложнее в расчетах и изготовлении, но дает существенный выигрыш в получаемой полезной площади мансардного помещения с уменьшением общей высоты здания.

Зависимость величины внешних нагрузок от угла наклона крыши

Еще одно важнейшее прикладное применение рассчитанного значения угла наклона кровли – это определение степени его влияния на уровень внешних нагрузок, выпадающих на конструкцию крыши.

Здесь прослеживается интересная взаимосвязь. Можно заранее рассчитать все параметры – углы и линейные размеры, но всегда в итоге приходят к деталировке. То есть необходимо определить, из какого материала будут изготавливаться детали и узлы стропильной системы, какова должна быть их площадь сечения, шаг расположения, максимальная длина между соседними точками опоры, способы крепления элементов между собой и к несущим стенам здания и многое другое.

Вот здесь на первый план выходят нагрузки, которые испытывает конструкция крыши. Помимо собственного веса, огромное значение имеют внешние воздействия. Если не брать в расчет несвойственные для наших краев сейсмические нагрузки, то главным образом надо сосредоточится на снеговой и ветровой. Величина обеих – напрямую связана с углом расположения кровли к горизонту.

Снеговая нагрузка

Понятно, что на огромной территории Российской Федерации среднестатистическое количество выпадаемых в виде снега осадков существенно различается по регионам. По результатам многолетних наблюдений и вычислений, составлена карта территории страны, на которой указаны восемь различных зон по уровню снеговой нагрузки.

Карта распределения зон на территории РФ по снеговой нагрузке

Восьмая, последняя зона – это некоторые малозаселенные районы Дальнего Востока, и ее можно особо не рассматривать. Значения же для других зон – указаны в таблице

Зональное распределение территории РФ по среднему значению снеговой нагрузки	Значение в кПа	Значение в кг/м²
I	0. 8 кПа	80 кг/м²
II	1.2 кПа	120 кг/м²
III	1.8 кПа	180 кг/м²
IV	2.4 кПа	240 кг/м²
V	3.2 кПа	320 кг/м²
VI	4.0 кПа	400 кг/м²
VII	4.8 кПа	480 кг/м²

Теперь, чтобы рассчитать конкретную нагрузку для планируемого здания, необходимо воспользоваться формулой:

Рсн = Рсн.т × μ

Рсн.т – значение, которое мы нашли с помощью карты и таблицы;

Μ – поправочный коэффициент, который зависит от угла ската α

• при α от 0 до 25° — μ=1
• при α более 25 и до 60° — μ=0,7
• при α более 60° снеговую нагрузку в расчет не принимают, так как снег не должен удерживаться на плоскости скатов кровли.

Например, дом возводится в Башкирии. Планируемая скатов его крыши – 35°.

Находим по таблице – зона V, табличное значение — Рсн.т = 3,2 кПа

Находим итоговое значение Рсн = 3.2 × 0,7 = 2,24 кПа

(если значение нужно в килограммах на квадратный метр, то используется соотношение

1 кПа ≈ 100 кг/м²

В нашем случае получается 224 кг/м².

Ветровая нагрузка

С ветровой нагрузкой все обстоит намного сложнее. Дело в том, что она может быть разнонаправленной – ветер способен оказывать давление на крышу, прижимая ее к основанию, но вместе с тем возникают аэродинамические «подъемные» силы, стремящиеся оторвать кровлю от стен.

Кроме того, ветровая нагрузка воздействует на разные участки крыши неравномерно, поэтому знать только среднестатистический уровень ветровой нагрузки – недостаточно. В расчет принимаются господствующие направления ветров в данной местности («роза ветров»), степень насыщенности участка местности препятствиями для распространения ветра, высота здания и окружающих его строений, другие критерии.

Примерный порядок подсчета ветровой нагрузки выглядит следующим образом.

В первую очередь, по аналогии с ранее проведёнными расчетами, на карте определяется регион РФ и соответствующая ему зона.

Распределение зон на территории РФ по уровню ветрового давления

Далее, по таблице можно определить среднее для конкретного региона значение ветрового давления Рвт

Региональное распределение территории РФ по уровню средней ветровой нагрузки	Iа	I	II	III	IV	V	VI	VII
Табличное значение ветрового давления, кг/м ² (Рв)	24	32	42	53	67	84	100	120

Далее расчет проводится по следующей формуле:

Рв = Рвт × k × c

Рвт – табличное значение ветрового давления

k – коэффициент, учитывающий высоту здания и характер местности вокруг него. Определяют его по таблице:

Высота возводимого здания (сооружения) (z)	Зона А	Зона Б	Зона В
не более 5 м	0.75	0.5	0.4
от 5 до 10 м	1.0	0.65	0.4
от 10 до 20 м	1.25	0.85	0.55
от 20 до 40 м	1.5	1.1	0.8

В таблице указаны три различные зоны:

• Зона «А» — открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ.
• Зона «Б» — территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров.
• Зона «В» — территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.

Дом считается соответствующим именно этой зоне, если указанные характерные особенности расположены в радиусе не менее, чем высота здания h, умноженная на 30 (например, для дома 12 м радиус зоны должен быть не мене 360 м). При высоте здания выше 60 м принимается окружность радиусом 2000 м.

c – а вот это – тот самый коэффициент, который и зависит от направления ветра на здание и от угла наклона крыши.

Как уже упоминалось, в зависимости от направления воздействия и особенностей крыши ветер может давать разнонаправленные векторы нагрузки. На схеме ниже приведены зоны ветрового воздействия, на которые обычно делится площадь крыши.

Распределение крыши здания на зоны при подсчете ветровой нагрузки

Обратите внимание – фигурирует промежуточная вспомогательная величина е. Ее принимают равной либо 2 × h, либо b, в зависимости от направления ветра. В любом случае, из двух значений берут то, что будет меньше.

Коэффициент с для каждой из зон берут из таблиц, в который учтен угол уклона кровли. Если для одного участка предусмотрены и положительное и отрицательное значения коэффициента, то проводятся оба вычисления, а затем данные суммируются.

Таблица коэффициента «с» для ветра, направленного в скат кровли

Угол ската кровли ( α)	F	G	H	I	J
15 °	— 0,9	-0.8	— 0.3	-0.4	-1.0
	0.2	0.2	0.2
30 °	-0.5	-0.5	-0.2	-0.4	-0.5
	0.7	0.7	0.4
45 °	0.7	0.7	0.6	-0.2	-0.3
60 °	0.7	0.7	0.7	-0.2	-0.3
75 °	0.8	0.8	0.8	-0.2	-0.3

Таблица коэффициента «с» для ветра, направленного во фронтонную часть

Угол ската кровли ( α)	F	G	H	I
0 °	-1.8	-1.3	-0.7	-0.5
15 °	-1.3	-1.3	-0.6	-0.5
30 °	-1.1	-1.4	-0.8	-0.5
45 °	-1.1	-1.4	-0.9	-0.5
60 °	-1.1	-1.2	-0.8	-0.5
75 °	-1.1	-1.2	-0.8	-0.5

Вот теперь то, подсчитав ветровую нагрузку, можно будет определить суммарное внешнее силовое воздействие для каждого участка крыши.

Рсум = Рсн + Рв

Полученное значение становится исходной величиной для определения параметров стропильной системы. В частности, в таблице, приведенной ниже, можно найти значения допустимой свободной длины стропил между точками опоры, в зависимости от сечения бруса, расстояния между стропилами, сорта материала (древесины хвойных пород) и, соответственно, уровня суммарной ветровой и снежной нагрузки.

Сорт древесины	Сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	400	600	300	400	600
суммарная нагрузка (снеговая + ветровая)		1.0 кПа			1.5 кПа
Древесина высшего сорта	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
I или II сорт	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
III сорт	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная нагрузка (снеговая + ветровая)		2.0 кПа			2.5 кПа
Древесина высшего сорта	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
I или II сорт	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
III сорт	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Понятно, что при расчете сечения стропил, шага их установки и длины пролета (расстояния межу точками опоры), берутся показатели суммарного внешнего давления для наиболее нагруженных участков кровли. Если посмотреть на схемы и значения коэффициентов таблицы, то это – G и Н.

Чтобы упростить посетителю сайта задачу по вычислению суммарной нагрузки, ниже размещен калькулятор, который рассчитает этот параметр именно для максимально нагруженных участков.

Калькулятор расчета суммарной, снеговой и ветровой нагрузки для определения необходимого сечения стропил

Перейти к расчётам

Укажите угол ската кровли

Определите по карте и укажите зону своего региона по уровню снеговой нагрузки

IIIIIIIVVVIVII

Определите по карте и укажите зону своего региона по уровню ветрового давления

IaIIIIIIIVVVIVII

Укажите зону расположения здания

•Зона «А» — открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ. •Зона «Б» — территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров. •Зона «В» — территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.

Укажите высоту расположения кровли над землей

— не более 5 метров- от 5 до 10 метров- от 11 до 20 метров- свыше 20 метров

Итак, трудно преуменьшить значение правильного расчета угла наклона крыши, влияние этого параметра на целый ряд важнейших характеристик стропильной системы, да и всего здания в целом. Хотя проведение настоящих архитектурных расчетов, конечно, является в большей мере прерогативой специалистов, умение ориентироваться в основных понятиях и проводить несложные базовые вычисления – будет очень полезным для каждого грамотного владельца дома.

И в завершение статьи – видео-урок по расчету стропильной системы обычной двускатной крыши:

Видео: расчёт и монтаж двускатной стропильной системы

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Перейти к расчётам

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

При проектировании стропил кровли частного дома нужно уметь правильно рассчитать угол наклона крыши. Как сориентироваться в различных единицах измерения, по каким формулам вести расчёт и как влияет угол наклона на ветровую и снеговую нагрузку крыши, мы и поговорим в этой статье.



Кровля частного дома, возводимого по индивидуальному проекту, может быть очень простой или удивительно причудливой. Угол уклона каждого ската зависит от архитектурного решения всего дома, наличия чердака или мансарды, используемого кровельного материала, климатической зоны, в которой располагается приусадебный участок. В компромиссе этих параметров нужно найти оптимальное решение, сочетающее прочность крыши с полезным использованием подкрышного пространства и внешним видом дома или комплекса построек.



Единицы измерения угла наклона крыши



Угол наклона — это величина между горизонтальной частью конструкции, плитами или балками перекрытия, и поверхностью кровли или стропилами.



В справочниках, СНиП, технической литературе встречаются различные единицы измерения углов:

· градусы;

· соотношение сторон;

· проценты.

Ещё одна единица измерения углов — радиан — в таких расчётах не применяется.



Что такое градусы, все помнят из школьной программы. Соотношение сторон прямоугольного треугольника, который образован основанием — L, высотой — Н (см. на рисунок выше) и настилом крыши выражается, как Н:L. Если α = 45°, треугольник — равносторонний, и соотношение сторон (катетов) равно 1:1. В случае, когда соотношение не даёт чёткого представления о наклоне, говорят о проценте. Это то же отношение, но рассчитанное в долях с переводом в проценты. Например, при H = 2,25 м и L = 5,60 м:

· 2,25 м / 5,60 м · 100 % = 40%

Цифровое выражение одних единиц через другие наглядно изображено на диаграмме ниже:

Формулы для расчёта угла наклона крыши, длины стропил и площади покрытия кровельным материалом

Чтобы легко рассчитать размеры элементов крыши и стропильной системы, нужно вспомнить, как мы решали задачи с треугольниками в школе, пользуясь основными тригонометрическими функциями.



Как это поможет в расчёте крыши? Разбиваем сложные элементы на простые прямоугольные треугольники и находим решение для каждого случая, пользуясь тригонометрическими функциями и теоремой Пифагора.

Проще всего рассчитать односкатную или двускатную крышу. Высота конька и пролёт — величины известные, угол и длина стропил определяются легко.

Чаще встречаются более сложные конфигурации.



Например, нужно рассчитать длину стропил торцевой части вальмовой крыши, которая представляет собой равнобедренный треугольник. Из вершины треугольника опускаем перпендикуляр на основание и получаем прямоугольный треугольник, гипотенуза которого является средней линией торцевой части крыши. Зная ширину пролёта и высоту конька, из разбитой на элементарные треугольники конструкции можно найти угол наклона вальмы — α, угол наклона кровли — β и получить длину стропил треугольного и трапециевидного ската.

Формулы для расчёта (единицы измерения длин должны быть одинаковыми — м, см или мм — во всех расчётах, чтобы избежать путаницы):

Внимание! Расчёт длин стропил по этим формулам не учитывает величину свеса.

Пример

Крыша — четырёхскатная, вальмовая. Высота конька (СМ) — 2,25 м, ширина пролёта (W/2) — 7,0 м, глубина наклона торцевой части крыши (MN) — 1,5 м.

Получив значения sin(α) и tg(β), определить значение углов можно по таблице Брадиса. Полная и точная таблица с точностью до минуты представляет собой целую брошюру, а для грубых расчётов, которые в данном случае допустимы, можете воспользоваться небольшой таблицей значений.



Таблица 1

Угол наклона крыши, в градусах	tg(a)	sin(a)
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,50
35	0,70	0,57
40	0,84	0,64
45	1,00	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87
65	2,14	0,91
70	2,75	0,94
75	3,73	0,96
80	5,67	0,98
85	11,43	0,99
90	∞	1

Для нашего примера:

· sin(α) = 0,832, α = 56,2° (получено интерполяцией соседних значений для углов в 55° и 60°)

· tg(β) = 0,643, β = 32,6°(получено интерполяцией соседних значений для углов в 30° и 35°)

Запомним эти цифры, они пригодятся нам при выборе материала.

Для расчёта количества кровельного материала потребуется определить площадь покрытия. Площадь ската двускатной крыши — прямоугольник. Его площадь — произведение сторон. Для нашего примера — вальмовой крыши — это сводится к определению площадей треугольника и трапеции.



Для нашего примера площадь одного торцового треугольного ската при CN = 2,704 м и W/2 = 7,0 м (расчёт необходимо выполнить с учётом удлинения кровли за пределы стен, принимаем длину свеса — 0,5 м):

· S = ((2,704 + 0,5) · (7,5 + 2 х 0,5)) / 2 = 13,62 м²

Площадь одного бокового трапециевидного ската при W = 12,0 м, H_с = 3,905 м (высота трапеции) и MN = 1,5 м:

· L_к = W — 2 · MN = 9 м

Вычисляем площадь с учётом свесов:

· S = (3,905 + 0,5) · ((12,0 + 2 х 0,5) + 9,0) / 2 = 48,56 м²

Суммарная площадь покрытия четырёх скатов:

· S_Σ = (13,62 + 48,46) · 2 = 124,16 м²



Рекомендации по наклону крыши в зависимости от назначения и материала



Неэксплуатируемая крыша может иметь минимальный угол наклона 2–7°, что обеспечивает невосприимчивость к ветровым нагрузкам. Для нормального схода снега угол лучше увеличить до 10°. Такие кровли распространены при строительстве хозяйственных построек, гаражей.

Если подкрышное пространство предполагается использовать в качестве чердака или мансарды, наклон одно- или двускатной крыши должен быть достаточно большим, иначе человек не сможет выпрямиться, а полезная площадь будет «съедена» стропильной системой. Поэтому целесообразно применить в таком случае ломаную крышу, например, мансардного типа. Минимальная высота потолков в таком помещении должна быть не менее 2,0 м, но желательно для комфортного пребывания — 2,5 м.

Варианты обустройства мансарды: 1-2. Двухскатная крыша классическая. 3. Крыша с переменным углом наклона. 4. Крыша с выносными консолями



Принимая тот или иной материал в качестве кровельного, необходимо учитывать требования по минимальному и максимальному уклону. В противном случае, возможны проблемы, требующие ремонта крыши или всего дома.

Таблица 2

Тип кровли	Диапазон допустимых углов монтажа, в градусах	Оптимальный наклон кровли, в градусах
Кровля из толя с посыпкой	3-30	4-10
Толевая кровля, двухслойная	4-50	6-12
Цинковая кровля с двойными стоячими фальцами (из цинковых лент)	3-90	5-30
Толевая кровля, простая	8-15	10-12
Пологая кровля, крытая кровельной сталью	12-18	15
Шпунтованная черепица с 4-мя желобками	18-50	22-45
Гонтовая кровля	18-21	19-20
Шпунтованная черепица, нормальная	20-33	22
Профнастил	18-35	25
Волнистый асбестоцементный лист	5-90	30
Искусственный шифер	20-90	25-45
Шиферная кровля, двухслойная	25-90	30-50
Шиферная кровля, нормальная	30-90	45
Стеклянная кровля	30-45	33
Черепица, двухслойная	35-60	45
Желобчатая голландская черепица	40-60	45

Полученные в нашем примере углы наклона находятся в диапазоне 32–56°, что соответствует шиферной кровле, но не исключает и некоторые другие материалы.



Определение динамических нагрузок в зависимости от угла наклона



Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также оборудования подкрышного пространства. Это постоянная величина.

Динамические нагрузки — величины переменные, зависящие от климата и времени года. Чтобы верно рассчитать нагрузки с учётом их возможной сочетаемости (одновременности), рекомендуем изучить СП 20.13330.2011 (разделы 10, 11 и Приложение Ж). В полном объёме этот расчёт с учётом всех возможных при конкретном строительстве факторах в этой статье не может быть изложен.

Ветровая нагрузка вычисляется с учётом районирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона крыши, высоты здания. Основу расчёта составляет ветровое давление, средние значения которого зависит от региона строящегося дома. Остальные данные нужны для определения коэффициентов, корректирующих относительно постоянную для климатического района величину. Чем больше угол наклона, тем более серьёзные ветровые нагрузки испытывает крыша.



Таблица 3

Район строительства	I	II	III	IV	V	VI	VII	VIII
Расчетная снеговая нагрузка	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)



Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега задерживается на кровле, тем ниже вероятность схождения снежного покрова без применения дополнительных средств, и тем большие нагрузки испытывает конструкция.



Таблица 4

Снеговой район	Города	Снеговая нагрузка кгс/м3
		Односкатные		Двухскатные
		0-25°	25-30°	20-39°
1	Калининград, Донецк, Вильнюс, Ростов-на-Дону, Астрахань	50	40	65
2	Рига, Минск, Киев, Белгород, Волгоград	70	55	90
3	Москва, Смоленск, Брянск, Курск, Воронеж, Саратов, Тамбов, Ульяновск	100	80	125
4	Архангельск, Вологда, Петрозаводск, Нижний Новгород, Самара	150	120	190



Подходите к вопросу определения нагрузок серьёзно. Расчёт сечений, конструкции, а значит, надёжности и стоимости стропильной системы зависит от полученных значений. Если вы не уверены в своих силах, лучше заказать расчёт нагрузок у специалистов.



http://www.rmnt.ru/ — сайт RMNT.ru

Калькулятор уклона кровли

— Получите точную оценку уклона кровли

Калькулятор шага крыши мгновенно оценит уклон вашей крыши со всех возможных углов.

Вы можете рассчитать уклон, площадь, длину стропил и другие размеры.

Вы также можете преобразовать наклон крыши в градусы (внизу).

1) Расчет уклона крыши на основе длины стропил

Какой тип крыши лучше всего подходит для вашей крыши?

Если у вас уклон крыши 3/13 или ниже, настоятельно рекомендуется. использовать / устанавливать кровельный материал, который лучше всего подходит для плоских или пологих кровель (например, резина EPDM, ПВХ или TPO мембрана или модифицированная битум).

Если уклон вашей крыши больше 3/12 (так называемый крутой уклон), вы можете установить либо асфальтовую черепицу, либо металлическую крышу, либо один из экзотических типов кровли: шифер, черепицу, дерево и т. Д. Металлические крыши будут иметь самое высокое сопротивление ветру и лучше всего подходят для предотвращения образования ледяных плотин, особенно если уклон вашей крыши ниже 6/12!

В то время как битумная черепица будет наименее дорогим кровельным материалом с уклоном, дешевле получить металлическую крышу, если вы планируете оставаться в доме более 5 лет.

Как использовать калькулятор шага

Для оценки площади крыши введите ширину и длину (как показано на измерительной диаграмме ниже), и либо Подъем, либо Шаг — второе значение будет рассчитано автоматически. Нажмите рассчитать. Результаты появятся под кнопкой расчета и будут включать в себя: длину стропил, общий размер / площадь и шаг.

Используя приведенную ниже схему, измерьте крышу над землей и введите размеры здания в калькулятор №2 выше. Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.

Чтобы рассчитать шаг и размер, измерьте крышу и сделайте замеры в соответствии со схемой ниже. Введите ЛИБО подъем крыши или уклон крыши.

2) Калькулятор шага до угла (в градусах)

Введите шаг в первое поле — расчет выполняется автоматически.

Как измерить подъем крыши

Roof Pitch Finder — Если вам нужен инструмент для определения уклона крыши, этот локатор уклона и уклона Johnson Level & Tool 750 стоит всего 7,77 долларов США с бесплатной доставкой от Amazon и имеет лучшие оценки пользователей.Проверить это.

Если вы не знаете высоту подъема, у вас нет лестницы или нет доступа к крыше, чтобы его измерить, вы можете точно оценить подъем, измерив 3 пролета сайдинга.

Обычный виниловый сайдинг имеет выступ 4 дюйма, поэтому 3 пролета будут равны 12 дюймам или 1 футу. Рассчитайте количество пролетов от базовой линии до пика. Так как в большинстве домов используется древесина граблей, которая обычно имеет ширину 6-8 дюймов, вы можете добавить эту ширину к подъему.

Пример: Если у вас есть 19 пролетов сайдинга с шириной выступа 4 дюйма каждого пролета и доска с граблями 6 дюймов, то подъем будет:

[6 ″ + (19 * 4 ″)] / 3 = 6 ′ 10 ″ подъем крыши.

---

Преобразование уклона (американский / канадский метод измерения уклона) в градусы (европейский метод измерения уклона) может быть полезным для определения геометрии крыши или для европейских подрядчиков, которые не привыкли к системе eUS. См. Таблицу ниже:

Дополнительные ресурсы

Для получения дополнительной информации о важности уклона крыши и различных методах его расчета см. Наше подробное руководство по уклону кровли.

Чтобы узнать длину стропил и точную стоимость замены, воспользуйтесь нашим Калькулятором стропил.

Если вам нужно быстро оценить, сколько стоит новая кровля, воспользуйтесь нашим калькулятором монтажа кровли

Чтобы оценить цены на черепицу из 3-х плит и архитектурную черепицу, воспользуйтесь нашим калькулятором асфальтовой черепицы

Опубликован: 20 января 2020 г.

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!

Калькулятор кровельной черепицы | Оценить цены на битумную черепицу

Калькулятор черепицы рассчитывает общую стоимость установки битумной черепицы на двускатной / вальмовой крыше.Сюда входят: материалы (со всеми другими необходимыми принадлежностями), однослойный отрыв, оплата труда, плата за сброс и разрешения.

Просто введите размеры вашей крыши, тип крыши, а также приблизительный уклон, чтобы получить точную стоимость замены крыши.

* Установка включает: Трудовые ресурсы, накладные расходы подрядчика и прибыль, на основе данных кровельных подрядчиков в нашем Местном каталоге кровли.

Накладные расходы включают в себя страхование ответственности и страхование работников, расходы на ведение бизнеса, сборы на свалку и разрешение на строительство, рекламу и т. Д.

Прибыль — бесплатно ведь никто не работает ?! Кровельщикам необходимо получать прибыль, чтобы оставаться в бизнесе — чтобы, если с вашей крышей что-то пойдет не так, компания все еще могла сделать необходимый ремонт.

Дополнительную информацию о накладных расходах и прибыли подрядчика см. В нашем руководстве по стоимости установки крыши.

Как пользоваться калькулятором кровельной черепицы

Калькулятор черепицы предоставляет вам самые свежие и точные цены на черепицу и установку в США.

Мы постоянно корректируем результаты калькулятора, чтобы они отражали самые актуальные цены от местных и региональных поставщиков кровельных материалов, а также подрядчиков.

Мы также регулярно корректируем расходы на подкладку и другие аксессуары, входящие в состав кровельной системы и необходимые во время установки.

Чтобы оценить правильное количество материалов и принадлежностей, необходимых для работы, выполните следующие действия:

Шаг 1. Точно измерьте крышу

Используйте сантиметровую ленту (желательно длиной 50 или 100 футов) и получите точные размеры вашего дома.Поместите конец ленты в угол и проведите им до противоположного угла дома. Измерьте ШИРИНУ (сторона фронтона) и ДЛИНУ (сторона карниза / водостока).

ПРИМЕЧАНИЕ: Если у вашего дома Вальмовая крыша, то для получения точного результата не имеет значения, на какой стороне ДЛИНА, а на какой — ШИРИНЫ. Это важно только для двускатных крыш, поскольку калькулятор использует специальную формулу для оценки длины крыши (длины двускатной крыши). См. Схему ниже:

Шаг 2: Добавьте свесы

Если у вас есть выступы спереди, сзади и по бокам вашего дома (скорее всего, у вас есть), возьмите ширину выступа, умножьте ее на 2 и прибавьте к каждой стороне.

Если свесы не равны по ширине, примените соответствующую ширину свеса * 2 к соответствующей стороне крыши.

Шаг 3: Введите соответствующий уклон / уклон крыши

Если вы не знаете, как рассчитать уклон крыши, см. Наше руководство.

Чтобы получить уклон вашей крыши на основе градусов, подъема крыши или X дюймов на 12-дюймовую трассу, используйте наш калькулятор шага крыши.

В противном случае используйте таблицу или диаграмму ниже:

• Крутой склон — уклон крыши 12 или 45 градусов.
• Средний крутой склон — уклон крыши 9
• Средний уклон — уклон крыши 6
• Средний низкий уклон — уклон крыши 3 или 4

Обратите внимание, что если ваша крыша имеет небольшой уклон (менее 3 скатов), битумная черепица НЕ подходит для этого.

Вам понадобится рулонный или однослойный материал определенного типа, например резина, рулонная модифицированная кровля, рулонный асфальт или мембрана из ТПО / ПВХ (лучший выбор, но дорогая).

Шаг 4: Выберите тип крыши

Вы можете выбрать: Двускатная, Шатровая или Мансардная крыша.Для мансарды выберите пролет крыши или высоту мансарды. См. Схему ниже:

Примечание: мансардные крыши — это в значительной степени «стены», построенные под углом, с ПЛОСКОЙ крышей посередине, которая здесь не рассматривается. Рассчитывается только наклонная часть стены.

ПРОБЕГ мансардной крыши — это расстояние от верхнего до нижнего края. Это основное измерение, используемое при расчете мансарды, и вам нужно ввести правильное число, чтобы получить точные результаты.

Шаг 5: Щелкните кнопку «РАССЧИТАТЬ».

Результаты появятся ниже. Они включают:

— Общая стоимость установки
— Цена на материалы
— Стоимость труда
— Все размеры, которые вы ввели
— Ваш регион

Кровельная черепица Цены

В расчетах мы используем 30-летнюю архитектурную битумную черепицу и включаем все необходимые аксессуары и гидроизоляцию. Отходы рассчитываются как 7.5% для двускатной крыши и 15% для вальмовой, что характерно для кровельной промышленности.

Обратите внимание, что за последние 3-4 года стоимость черепицы и многих аксессуаров снизилась в среднем на 18-20%.

В настоящее время средний показатель по США для эталонной архитектурной черепицы составляет около 74,51 доллара за квадрат или 25 долларов за пачку .

Средняя стоимость замены крыши:

Нижний предел $ 4582	Средний диапазон $ 5267	Высокий уровень $ 6584

Как ваше местоположение влияет на стоимость замены крыши

Если вы живете в очень дорогом районе, ваши цены на материалы и рабочую силу будут выше, чем для тех, кто живет в маленьком городке с низким средним доходом.

Самые высокие затраты на материалы и рабочую силу наблюдаются на Восточном и Западном побережье. В частности, домовладельцы, проживающие на Восточном или Западном побережье и в крупных городах, таких как Лос-Анджелес, Сан-Франциско, Бостон, Нью-Йорк, Вашингтон, округ Колумбия, Сиэтл и т. Д., Будут платить больше всего за замену или ремонт крыши. Если вы живете на юге, вы можете наслаждаться самой низкой ценой как на материалы, так и на установку.

Но это все очень общие сведения. Вот точные цифры:

Самая высокая стоимость монтажа кровли

В Тихоокеанском регионе (западное побережье) ваша стоимость квадратной площади для многослойной битумной черепицы (например, GAF Timberline или CertainTeed Landmark) будет составлять 160 долларов за квадрат , если вы включите все ТРЕБУЕМЫЕ детали и аксессуары, а также отходы.И это для двускатной крыши.

Если у вас вальмовая крыша, стоимость вырастет примерно до 174 доллара за квадрат , что составляет больше отходов и дополнительные коньковые заглушки, которые вам нужно будет приобрести.

Labor обойдется вам примерно в $ 2,58 за кв. Фут, (фронтон) и $ 2,87 за кв. Фут. (бедро)

Самая низкая стоимость монтажа крыши

Если вы живете на юге (AL / AR / GA / KY / LA / OK / MS / NC / WV / TN / TX и некоторые части Флориды попрошайничеством), у вас будут одни из самых низких цен.Точно такие же материалы и аксессуары обойдутся вам примерно в 114–124 долларов за квадрат на двускатной крыше и в 127–138 долларов за квадрат на шатровой крыше.

Стоимость установки составит 1,64 доллара за квадратный фут. для фронтонов и 1,76 доллара за квадратный фут. для вальмовой кровли.

Средние национальные цены на кровлю

Поскольку в США проживает более 300 миллионов человек, средняя стоимость не имеет большого значения для конкретного домовладельца. Однако вы можете использовать его в качестве ориентира, который показывает, выше или ниже ваши цены (в среднем).Тем не менее, вот некоторые цифры:

Материалы: 1,46 долл. США / 1,58 долл. США за квадратный фут (фронтон / бедро)
Установка: 1,95 долл. США / 2,10 долл. США за кв. Фут. (фронтон / бедро)

Самая низкая и самая высокая стоимость черепичной кровли

Здесь все становится интересно. Тихоокеанский регион примерно на 18% выше, чем в среднем по стране. Но если мы сравним его с югом, разница будет еще более разительной! Не будем беспокоиться о вальмовой крыше для этого упражнения.

Итак, если мы возьмем самую низкую цену на Юге и объединим труд + материалы, мы получим 2 доллара.78 за кв. Фут. Общая установленная стоимость .

Теперь та же самая крыша на западном побережье будет стоить 3,76 доллара за кв. Фут. Это разница в 35,25% (или 0,98 доллара за квадратный фут).

Итог — вам нужно будет заплатить еще $ 1 за квадратный фут за вашу крышу, если вы живете в Новой Англии или на Западном побережье. Часть из них идет на более дорогие материалы, а часть идет на подрядчика, выполняющего работу, имеющего более высокие эксплуатационные и трудовые затраты, более высокие сборы за сброс и т. Д. домой в Сиэтл или Бостон и переехать в Алабаму 🙂

Региональные различия в стоимости кровли

Поскольку стоимость установки крыши может варьироваться на 18% в разных регионах США, в калькуляторе есть опция выбора региона .Это позволяет получить наиболее точную расценку для вашего местоположения.

Например, в Бостоне, Массачусетс, стоимость эталонной архитектурной черепицы составляет около 80 долларов за квадратный метр. Однако на Среднем Западе тот же продукт стоит около 67 долларов за квадратный метр.

Связанные

Опубликован: 2 декабря 2020 г.

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!

Как рассчитать уклон / уклон? «Подъем через бег» в геонауках

Многие из нас знают, что наклон линии рассчитывается по методу «подъем за пробегом». Однако применение расчета уклона может показаться немного более сложным. В области наук о Земле вас могут попросить рассчитать наклон холма или определить скорость, вычислив наклон линии на графике.Эта страница предназначена для того, чтобы помочь вам освоить эти навыки, чтобы вы могли использовать их в своих курсах по геонаук.

Почему я должен рассчитывать уклон или уклон?

В науках о Земле склон может сыграть важную роль в решении ряда задач. Наклон холма может помочь определить степень эрозии во время ливня. Градиент уровня грунтовых вод может помочь нам понять, может ли (и насколько) загрязнение повлиять на местный колодец или источник воды.

Как рассчитать уклон (или уклон) в науках о Земле?

Градиент в случае склона холма и уровня грунтовых вод аналогичен вычислению наклона линии на графике — «подъем» над «бегом».Но как это сделать с помощью контурной (или топографической) карты?

1. Сначала ознакомьтесь с функциями интересующей топографической карты. Убедитесь, что вы знаете несколько вещей:
   • Что такое интервал контура (иногда сокращенно CI)?
   • Каков масштаб карты?
   • Для какого объекта вы хотите узнать наклон?
   Ниже представлена ​​топографическая карта Math State Park. Вам интересно построить путь от вершины холма на этой карте к ручью (Equation Creek) и вы хотите знать наклон холма. Вероятно, вам следует распечатать карту (с инструкциями по вычислению уклона) (Acrobat (PDF) 93kB Oct15 08). .
   • Каков интервал изолиний на этой карте?
     Интервал изолиний сообщает вам «подъем», в частности изменение высоты между каждой из «коричневых линий» (контуров). В этом случае интервал между контурами указывается клавишей в правом нижнем углу и обозначается сокращенно CI. Интервал изолиний — 20 футов.
   • Каков масштаб карты?
     Шкала показывает вам «пробег» или расстояние до земли.На этой карте он также показан в правом нижнем углу и отображается только графически. Если вы распечатаете карту (с инструкциями по вычислению уклона) (Acrobat (PDF) 93kB Oct15 08), вы обнаружите, что 1 дюйм = 1 миля.
   • Для какого объекта вы хотите узнать наклон?
     В этом случае вы хотите знать уклон холма к ЗСЗ от вершины (на высоте 869 футов) до ручья.
2. Во-первых, вам нужно знать «подъем» для функции.«Подъем» — это разница в высоте сверху вниз (см. Изображение выше). Так определите высоту вершины холма (или склона, или уровня грунтовых вод).

   Вершина интересующего нас холма составляет 859 футов. Контурная линия у ручья, где закончится ваш путь, ниже 700 футов. Это составляет 680 футов (потому что интервал изолиний составляет 20 футов). Разница в высоте — это верхняя минус нижняя (859 — 680 футов), поэтому «подъем» = 179 футов

3. Далее вам нужно знать «запустить» для функции.«Бег» — это горизонтальное расстояние от самой высокой отметки до самой низкой. Итак, возьмите линейку и измерьте это расстояние. Если вы знаете масштаб, вы можете рассчитать расстояние. В большинстве случаев расстояние на картах указывается в километрах или милях.

   Красная линия обозначает расстояние вдоль склона холма, на котором вы хотите проложить свой путь. Красная линия вдвое длиннее шкалы для одной мили (на распечатанной карте это около 2 дюймов). Таким образом, расстояние от вершины до низа холма или «пробега» = 2 мили

4. Теперь идет часть подъема над ходом.Есть два способа, которыми вас могут попросить произвести расчеты, связанные с уклоном. Убедитесь, что вы знаете, о чем вас спрашивает, и выполните шаги, связанные с соответствующим процессом:
   • Если вас попросят рассчитать уклон (как на прямой или на склоне холма), все, что вам нужно, — это простое деление. Просто убедитесь, что вы отслеживаете единицы!
   1. Как мы видели на этой странице, наклон — это «подъем за шагом». Фраза «подъем через бег» подразумевает, что вам нужно будет разделить.Уравнение для наклона выглядит так:
   2. Возьмите разницу в высоте и разделите ее на разницу по горизонтали (всегда следите за единицами измерения). На карте государственного парка Математика высота холма составляет 179 футов, а расстояние до него составляет 2 мили. Итак, мы ставим задачу так:
   3. Завершите расчет с помощью калькулятора (или произведите вычисления вручную). Теперь просто разделим подъем на разбег и завершим:

      Единицами, которые вы получите, могут быть футы / мили, м / км или футы / фут (наклон можно выразить всеми этими способами).Это просто зависит от того, с чего вы начали.

   • Вас также могут попросить вычислить процент (или%) наклона . Этот расчет занимает пару шагов. И в основном это связано с уделением внимания юнитам. Единицы подъема и бега должны быть одинаковыми.
   1. Для расчета уклона и подъем, и спуск должны быть в одних и тех же единицах (например, в футах или метрах).Если ваше горизонтальное расстояние указано в милях, вам нужно преобразовать в футы; если расстояние по горизонтали выражено в километрах, вам придется преобразовать в метры. (Чтобы преобразовать мили в футы, умножьте на 5280 футов / миль; км в м, умножьте на 1000 м / км. Если вам нужна дополнительная помощь или необходимо преобразовать другие единицы, см. Модуль преобразования единиц). Прямо сейчас вы встаете на ноги и пробегаете мили. Давайте переведем мили в футы, умножив на соответствующий коэффициент преобразования: 1 миля = 5280 футов.Итак, мы должны умножить «бег» на:
   2. После преобразования, так что и высота, и расстояние имеют одинаковые единицы измерения, мы можем написать уравнение для уклона: подъем за пробегом (подразумевая подъем, деленный на пробег). Мы знаем, что высота подъема составляет 179 футов, а бег — 10560 футов:
      Но подождите, есть еще один шаг к достижению% наклона.
   3. Чтобы получить%, нам нужно умножить вычисленный наклон (который безразмерный, потому что единицы компенсируются сверху и снизу) на 100, чтобы наше уравнение выглядело следующим образом: Начните с подъема через бег и умножьте на 100:
   4. Теперь введите свои числа и вычислите% крутизны! Обратите внимание, что% slope не имеет единиц измерения, потому что ft отменяет при вычислении.Убедитесь, что вы указали, что это%!

   Следующие шаги

   1. ГОТОВ к практике (на эти проблемы проработаны ответы)

Площадь трапеции Калькулятор

[1] 2020/09/22 04:12 Женщина / Уровень 20 лет / Инженер / Очень /

Цель использования

Расчеты для инженерного проекта на работе

[2] 24.07.2020 19:57 Мужчина / 20 лет / Старшая школа / Университет / аспирант / Очень /

Назначение

Требуется поверхность крыши в саду

[3] 2020/01/30 10:10 Женский / До 20 лет / Начальная школа / Неполная средняя школа / — /

Цель использования

Помощь с домашним заданием

[4] 2019 / 11/28 02:47 Женский / Уровень 20 лет / Домохозяйка / Очень /

Цель использования

Проектирование плана дома

Комментарий / Запрос

Было бы неплохо, если бы формула для нахождения длин диагонали стороны трапеции были включены

[5] 2018/12/03 10:50 Женский / До 20 лет / Начальная школа / Неполная средняя школа / Очень /

Цель использования

Неправильно по формуле

[6] 2018/06 / 24 01:51 Мужчина / Уровень 50 лет / Пенсионеры A / Очень /

Сообщение об ошибке

Шеттейл размером 110 × 110 × 110 × 87 футов и высотой 18 футов.Сколько бумаги требуется для крышки бака.

[7] 2018/06/14 08:55 Женский / До 20 лет / Начальная школа / Неполная средняя школа / Полезно /

Цель использования

Я работаю над проектом, где я нужно построить город, и мне нужно найти площадь для здания

[8] 2018/06/13 05:18 Мужчина / До 20 лет / Средняя школа / Университет / аспирант / Немного /

Цель использования

Версия

[9] 2018/05/10 08:25 Мужчина / Моложе 20 лет / Пенсионеры / Немного /

Цель использования

Я использовал его, чтобы заказать вегетарианский бургер с дополнительным беконом.

Комментарий / запрос

Никакой курицы в бургере!

[10] 2018/04/03 11:43 Женский / До 20 лет / Старшая школа / Университет / Аспирант / Не совсем /

Цель использования

Попытка найти площадь трапеции без обеих баз, но это не вариант здесь (думаю, это то, что я получаю, будучи отдельно от IB …)

Комментарий / запрос

Добавьте пошаговый процесс для каждого расчета

Уравнение прямой

Уравнение прямой обычно записывают так:

(или «y = mx + c» в Великобритании см. ниже)

Что это означает?

y = насколько выше

x = расстояние от

м = Наклон или градиент (насколько крутая линия)

b = значение y , когда x = 0

Как найти «м» и «б»?

• b это просто: просто посмотрите, где линия пересекает ось Y.
• м (Уклон) требует расчета:

м = Изменение в Y Изменение X

Зная это, мы можем составить уравнение прямой:

Пример 1

м = 2 1 = 2

b = 1 (значение y при x = 0)

Итак: y = 2x + 1

Теперь вы можете воспользоваться этим уравнением…

… выберите любое значение для x и найдите соответствующее значение для y

Например, когда x равно 1:

y = 2 × 1 + 1 = 3

Убедитесь сами, что x = 1 и y = 3 действительно на линии.

Или мы могли бы выбрать другое значение для x, например 7:

y = 2 × 7 + 1 = 15

Итак, когда x = 7, у вас будет y = 15

Положительный или отрицательный наклон?

Двигаясь слева направо, велосипедист должен пройти P по проложенному маршруту P Наклон:

Пример 2

м = −3 1 = −3

b = 0

Это дает нам y = −3x + 0

Нам ноль не нужен!

Итак: y = −3x

Пример 3: Вертикальная линия

Какое уравнение представляет собой вертикальная линия?
Наклон undefined … а где он пересекает ось Y?

Фактически, это особый случай , и вы используете другое уравнение, а не « y = …», а вместо этого вы используете « x = …».

Как это:

x = 1,5

Каждая точка на линии имеет координату x 1,5 ,
, поэтому ее уравнение составляет x = 1,5

Взлетай и беги

Иногда используются слова «взлетать» и «бегать».

• Рост — насколько далеко вверх
• Run — это расстояние до

Итак, наклон «м» равен:

м = подъем пробег

Возможно, вам будет легче запомнить.

Длина дуги (расчет)

Использование исчисления для определения длины кривой .
(пожалуйста, сначала прочтите о производных и интегралах)

Представьте, что мы хотим найти длину кривой между двумя точками.И кривая гладкая (производная непрерывна).

Сначала мы разбиваем кривую на небольшие отрезки и используем формулу «Расстояние между 2 точками» для каждой длины, чтобы получить приблизительный ответ:

Расстояние от x ₀ до x ₁ составляет:

S ₁ = √ (x ₁ — x ₀ ) ² + (y ₁ — y ₀ ) ²

И давайте используем Δ (дельта) для обозначения разницы между значениями, так что получается:

S ₁ = √ (Δx ₁ ) ² + (Δy ₁ ) ²

Теперь нам просто нужно намного больше:

S ₂ = √ (Δx ₂ ) ² + (Δy ₂ ) ²
S ₃ = √ (Δx ₃ ) ² + (Δy _{3 906 2
…
…
S n = √ (Δx n ) ² + (Δy n ) ²}

Мы можем записать все это количество строк всего в одной строке , используя Sum:

S ≈ √ (Δx _i ) ² + (Δy _i ) ²

Но мы все равно обречены на большое количество вычислений!

Может быть, мы сможем сделать большую электронную таблицу или написать программу для вычислений… но давайте попробуем что-нибудь еще.

У нас есть хитрый план:

• имеют все Δx _i быть таким же , поэтому мы можем извлечь их из квадратного корня
• , а затем превратите сумму в интеграл.

Поехали:

Сначала разделите и умножьте Δy _i на Δx _i :

S ≈ √ (Δx _i ) ² + (Δx _i ) ² (Δy _i / Δx _i ) ²

Теперь вычтем за скобки (Δx _i ) ² :

S ≈ √ (Δx _i ) ² (1 + (Δy _i / Δx _i ) ² )

Возьмите (Δx _i ) ² из квадратного корня:

S ≈ √1 + (Δy _i / Δx _i ) ² Δx _i

Теперь, когда n приближается к бесконечности (когда мы движемся к бесконечному количеству фрагментов, и каждый фрагмент становится меньше), мы получаем:

S = √1 + (Δy _i / Δx _i ) ² Δx _i

Теперь у нас есть интеграл, и мы пишем dx , что означает, что срезы Δx приближаются к нулю по ширине (аналогично для dy) :

И dy / dx является производным от

.

No related posts.
