Крыша является не только дизайнерским завершением возведенного дома, но и его защитой. Если же для строительства выбрана местность с постоянными сильными ветрами, то устройство полувальмовой кровельной конструкции будет самым оптимальным вариантом.

Полувальмовая крыша представлена в виде обычной двухскатной крыши с небольшими свесами с торцов, в остальном она схожа с другими вальмовыми крышами. За счет этого полувальмовая двускатная крыша конструкция обеспечивает высокую устойчивость против больших ветровых нагрузок, а также возможность оборудования обширной площади чердачного помещения для жилья или использования в хозяйственных нуждах.

В зависимости от количества скатов, выбранных владельцем дома, крыша может быть:

• полувальмовой двускатной;
• полувальмовой четырехскатной.

Существенные отличия этих двух конструкций представлены на фото. Из-за достаточно сложного обустройства кровельного пирога экономия практически невозможна, особенно, если сооружается ломаная полувальмовая крыша своими руками, требующая большого расхода материалов. Однако и этот недостаток не пугает застройщиков, поэтому популярность таких крыш постепенно увеличивается (прочитайте: «Двухскатная ломаная крыша — технология строительства»).

Особенности устройства полувальмовой крыши

Конструкция данного вида кровель, в целом, схожа со стропильной системой двухскатных крыш лишь с добавлением скошенных краев, поэтому работу выполняем по традиционной схеме и чертежу двухскатной крыши.

Затем следует укладка кровельного пирога, в состав которого входит несколько компонентов:

1. Кровельное покрытие. В этом случае больше подходят жесткие покрытия, например, листы профнастила или металлочерепицы. Выбор материалов обуславливается не только приемлемой стоимостью, но и небольшим весом, надежностью, привлекательным внешним видом, а также удобством монтажных работ.
2. Система обрешетки. Является основой, к которой и будет крепиться кровельное покрытие. Для ее обустройства понадобятся деревянные бруски или рейки, укладываемые поперек стропил скатов.

3. Контробрешетка. Используется для фиксации гидроизоляционного слоя и последующего крепления обрешетки. Она обеспечивает создание зазора между материалами, благодаря которому подкровельное пространство постоянно вентилируется. Оборудуется на всю длину стропил.
4. Гидроизоляционный материал, защищающий утеплитель от проникновения воды. В прошлые годы проекты домов с полувальмовой крышей создавались с использованием рубероида, который при нагреве металлической крыши быстро разрушался и приходил в негодность. На сегодняшний день самым практичным вариантом считается диффузионная мембрана, способная пропускать пар с капельками влаги наружу, не допуская обратного процесса.
5. Плиты утеплителя для удержания теплого воздуха. Широко применение пенополистирола, минеральной ваты, пенопласта. Можно приобрести материал с двумя слоями, защищающими от ветра и влаги, тогда дополнительная гидроизоляция не понадобится.

6. Слой пароизоляции, за счет которого утеплитель будет надежно защищен от влажных паров из помещения. Для этого конструкция полувальмовой крыши выполняется с использованием пергамина, полиэтилена, фольгированной пленки или диффузионных мембран.
7. Материалы для декоративной отделки. На заключительном этапе строительства с внутренней стороны на крышу нашивается вагонка, либо гипсокартон.

Несмотря на некоторую схожесть стропильной системы полувальмовой крыши с системой двускатной кровли (прочтите: «Устройство двускатной крыши и ее особенности»), сложнее будет полувальмовая крыша — чертеж ее должен выполняться по точным геометрическим расчетам. Поэтому для устройства крыши все же рекомендуется обратиться к профессионалам. Если же застройщик обладает элементарными навыками выполнения плотницких работ и имеет опыт строительных расчетов, то ему нужно следовать предложенной ниже инструкции. Для строительства понадобится тщательно просушенная цельная и однородная древесина, которую предварительно нужно обработать огнезащитным составом, а также специальными средствами от гниения и негативного воздействия микроорганизмов. Особое внимание уделяется диаметру бревен и размерам бруса. Поскольку подкровельный пирог требует предварительного утепления, то стропила монтируются с небольшим промежутком для укладки утеплителя.

Полувальмовая крыша своими руками

Полувальмовая крыша представляет собой конструкцию, которая содержит свесы по торцам.

Основное преимущество крыши данного типа заключается в способности выдерживать мощные ветровые нагрузки. Также к достоинствам полувальмовой крыши относят обеспечение дополнительной защиты фронтонов от атмосферных осадков и необычный внешний вид.

Возвести полувальмовую крышу своими руками, не привлекая специалистов, весьма сложно. Для этого нужно правильно выполнить расчеты, а также изучить особенности ее строительства.



Преимущества и недостатки

Конструкция полувальмовой крыши является достаточно сложной. Трудности могут возникнуть как на этапе проектирования, так и при выполнении монтажных работ.

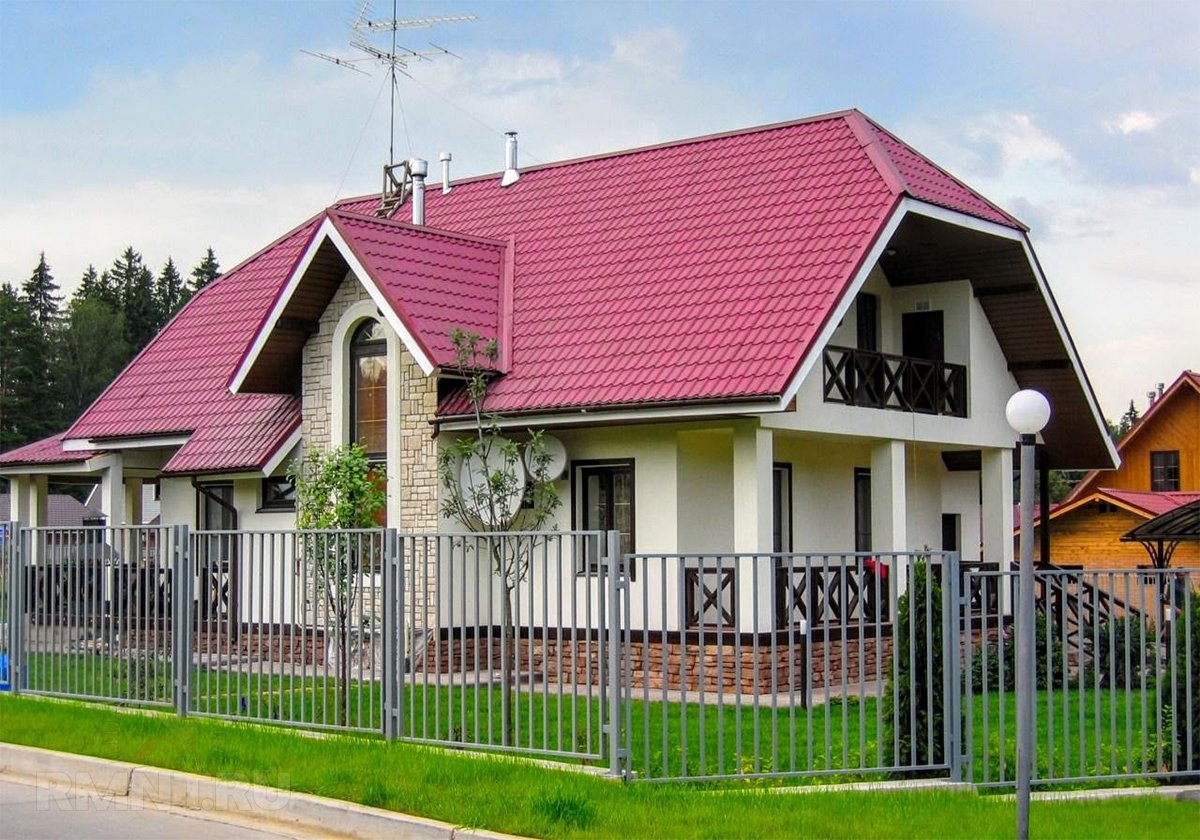

Фото полувальмовой крыши

Кровля этого типа сочетает в себе преимущества шатровой, вальмовой и двухскатной кровли. Фронтоны полувальмовой крыши имеет форму трапеции. Такая форма фронтона создается за счет вальм, отсекающих вершину треугольника.

К плюсам полувальмовой двухскатной крыши можно отнести:

• Необычный внешний вид. На фоне треугольных двухскатных крыш полувальмовая выглядит как новшество в строительстве частных домов;

• Сопротивляемость ветровой нагрузке. Полувальмовая двускатная крыша имеет обтекаемую форму, на ней отсутствуют острые углы. За счет этого крыша данного типа обладает хорошей сопротивляемостью ветровым нагрузкам. Это является большим преимуществом при возведении дома в местности с сильными ветрами;

• Рациональное применение чердачного помещения. Его можно использовать в качестве жилой комнаты или хозяйственного помещения.

К минусам полувальмовой крыши относят:

• Сложность возведения стропильного каркаса;

• Большой расход древесины и кровельного материала;

• Сложность выполнения ремонтных работ;

• Сложность очистки.

Построить полувальмовую крышу своими руками, не привлекая специалистов, весьма трудно. Ее стропильная конструкция содержит большое количество элементов, что значительно усложняет строительство.

Трудности при возведении крыши

При выполнении монтажных работ могут появиться следующие трудности:

• Большой вес крыши. Стропильная конструкция полувальмовой крыши является сложной и достаточно массивной. Поэтому для нее требуется прочный фундамент, который способен выдержать подобные нагрузки;

• Сложность монтажных работ. Возвести стропильную систему полувальмовой крыши своими руками достаточно трудно, поскольку она состоит из множества дополнительных элементов. По этой причине возведение стропильной конструкции лучше доверить профессионалам. Для выполнения монтажных работ необходимы чертежи и расчеты;

• Расход стройматериалов достаточно большой. Крыша имеет сложную форму скатов и вальмовые элементы. Поэтому расход древесины и кровельного материала будет большим.

Виды стропильных конструкций

Стропильная конструкция будет иметь отличия в зависимости от планировки возводимого здания.

Существует два вида стропильной системы:

• Висячая. Стропильная конструкция этого типа используется в случаях, когда внутри здания отсутствуют несущие стены, которые можно применить в качестве опоры. Стропила в такой системе опираются лишь на мауэрлат и коньковый прогон. Массивные стропильные ноги в висячей системе оказывают распирающее воздействие на стены постройки. Для его уменьшения в стропильную систему дополняют такими элементами, как подкосы, ригели, затяжки и бабки.

• Наслонная. Стропильную систему этого вида применяют в случаях, когда внутри здания присутствуют несущие стены, которые могут выполнять роль опоры для стропил. Распирающее воздействие на стены в этом случае намного ниже по сравнению с висячей системой. Поэтому в наслонной системе не применяют утяжеляющие элементы. Наслонная стропильная конструкция будет устойчивой и стабильной даже при минимальном количестве опорных элементов.

Кровельщики рекомендуют по возможности использовать наслонную стропильную систему для самостоятельной сборки. Такая кровельная конструкция будет белее стойкой к внешним нагрузкам. К тому же будет больше пространства для обустройства чердачного помещения.

Монтаж стропильной конструкции

Стропильная система полувальмовой крыши состоит из следующих элементов:

схема полувальмовой крыши

• Мауэрлат. Этот элемент является основанием для кровельных скатов. Его изготавливают из бруса квадратного сечения. Основная функция мауэрлата- равномерное распределение веса крыши по верхней плоскости несущей стены здания. При возведении полувальмовой крыши мауэрлат необходимо монтировать на четыре перегородки;

• Стойки. Это опоры из бруса, установленные в вертикальном положении. Они поддерживают конек и стропила. Благодаря стойкам эти элементы не прогибаются под собственным весом. Монтируют стойки на затяжки либо лежень;

• Лежень. Представляет собой брус, лежащий на внутренней несущей стене. Служит опорой для подкосов и стоек;
• Коньковый прогон. Является высшей точкой крыши. На этом брусе соединяются рядовые стропила;

• Накосные стропила. Это стропила, один край которых упирается в конек кровли, а другой в угол здания. Длина этих стропильных ног больше, чем у рядовых. На этот элемент каркаса крыши оказывается значительная нагрузка, поскольку они служат опорой для нарожников. Накосные стропила обычно изготавливают из двух досок, скрепленных между собой. Иногда вместо сдвоенных досок используют клееный брус требуемой длины;

• Рядовые стропила. Их изготавливают из досок сечением 100×150 миллиметров. Стропила полувальмовой крыши одним краем упираются в мауэрлат, а другим — в коньковый прогон. Внешне они выглядят так же, как стропила двухскатной треугольной крыши. Шаг стропильных ног должен составлять от 60 до 120 сантиметров. Однако при выборе расстояния между стропилами необходимо учитывать ширину утеплителя;

• Полуноги. Это укороченные стропила. Их нижнюю часть крепят к мауэрлатному брусу, а верхнюю – к диагональным стропилам;

• Кобылки. С помощью этого элемента формируется карниз и свес крыши. Сечение досок, используемых для конструирования кобылок, должно быть меньше сечения стропил.

По виду вальм крыши делят на:

1. Голландские(двухскатные). Вальма обрезается в нижней части, а к карнизному свесу идет фронтон, имеющий форму трапеции.
2. Датские(четырехскатные). Крыши этого вида делаются в обратном порядке. От карнизного свеса идет трапециевидная вальма, над которой монтируются небольших треугольные фронтоны.

Расчет площади крыши

Расчет площади крыши выполняется достаточно просто. Крышу постройки необходимо разделить на несколько фигур.

Если нужно найти площадь голландской крыши, то кровельные скаты разбивают на трапеции и прямоугольники. Для нахождения площади прямоугольника нужно умножить его длину на ширину. Для определения площади трапеции необходимо умножить сумму ее оснований на высоту, а затем полученное значение разделить на два. Затем нужно сложить полученные площади фигур и умножить их на два. В результате получится площадь скатов крыши.

Затем нужно вычислить площадь треугольников. Для этого необходимо умножить высоту треугольника на длину основания, а затем разделить на два. Для получения общей площади крыши нужно сложить площади всех скатов.

При расчете площади датской крыши скат делят на прямоугольник и несколько треугольников. Для вычисления площади прямоугольника следует воспользоваться вышеописанным способом. Для расчета площади треугольника нужно умножить его катеты, а затем полученное произведение разделить на два. Затем нужно сложить площади нескольких треугольников и прямоугольника. В получится площадь ската. Ее необходимо умножить на два.

Затем нужно вычислить площадь вальмовых скатов. Полученную площадь нужно умножить на два. Для вычисления площади датской крыши нужно сложить данные значения.

Монтажные работы

Возведение полувальмовой крыши своими руками является очень трудоемким и сложным процессом.

Поэтому данную работу лучше доверить профессионалам.  Устройство полувальмовой крыши состоит из следующих этапов:

1. Первым делом выполняют монтаж мауэрлата. Его укладывают на фронтонные и внешние стены здания. Затем на внутреннюю несущую стену укладывают лежень. При строительстве деревянного дома лежень и мауэрлат фиксируют с помощью анкерных болтов либо металлических скоб. Если стены дома построены из бетона либо кирпича, изготавливают бетонный армопояс. В него вмуровывают шпильки, с помощью которых будет фиксироваться мауэрлат. Между стеной дома и мауэрлатным брусом укладывают несколько слоев гидроизоляционного материала. Для этих целей обычно применяют рубероид. При изготовлении армирующего пояса важно правильно рассчитать расстояние между шпильками. Эти крепежные элементы должны располагаться между местами закрепления стропил. Важно отметить, что количество отверстий в мауэрлатном брусе не должно быть слишком большим. Поскольку каждое отверстие уменьшает его прочность.
2. Далее выполняется монтаж вертикальных стоек. Их необходимо устанавливать на лежень, который располагается на внутренней несущей перегородке. Сверху вертикальные стойки соединяют коньковым прогоном. При выполнении монтажа стоек важно следить за тем, чтобы они были строго в вертикальном положении. Для этого угол между лежнем и каждой вертикальной стойкой проверяют несколько раз. Стойки фиксируют с помощью временных подпорок.
3. На следующем этапе выполняется монтаж стропил. Шаг между ними должен составлять 60-120 сантиметров. При расчете длины стропильных ног необходимо учитывать два свеса. Их длина должна быть от 40-50 сантиметров.
4. Фиксация диагональных стропил выполняется следующим образом: нижние их края фиксируют металлическими уголками, верхние прибивают гвоздями.
5. Далее выполняется монтаж нарожников. При этом необходимо в их нижней части сделать выпил под мауэрлатный брус. При расчете их длины также нужно учесть запас под свес. К накосным стропильным нога крепятся стропильные полуноги.
6. Выполняется монтаж ветровых досок, карнизных кобылок, а также крепежей под систему сливных желобов. Далее выполняется укладка гидроизолирующего слоя и монтаж обрешетки.
7. Настил кровельного материала. Между полосами и листами материала должен быть нахлест от 10 до 15 сантиметров. Затем завершается монтаж водосточной системы.
8. Когда работы снаружи будут закончены, можно переходить к внутренним. Мансардное помещение можно применять в качестве жилого, однако для этого необходимо выполнить утепление крыши, а затем обшить отделочным материалом.



Похожие статьи :

Стропильная система полувальмовой крыши: преимущества и недостатки

Известен данный вариант под названием «голландская кровля», что объясняется его очень широкой распространенностью в Нидерландах. Его основной отличительной особенностью является наличие укороченных вальм и трапециевидного фронтона. Из-за этого данная кровля становится чем-то средним между двух- и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее прочих разновидностей.

Особенности конструкции стропильной системы полувальмовой крыши: плюсы и минусы

Включает в себя стропильная система полувальмовой крыши два самых часто возводимых вида кровли. Данная модификация позволила расширить список преимуществ такими особенностями:

1. Чердачное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать данное помещение не только в качестве подсобного. После проведения гидро- и теплоизоляционных работ его можно будет использовать как полноценный этаж с жилыми комнатами.

дом с полувальмовой крышей

стропильная система полувальмовой крыши



2. Противостояние ураганным порывам ветра.

Исключение из конструкции схождений плоскостей под острым углом придает ей более обтекаемую форму. Поэтому она намного лучше выдерживает сильные порывы ветра, потоки воздуха плавно «огибают» ее проходя вдоль площадок, а не «врезаются» прямо в них.

3. Подгонка конструкции под индивидуальные требования.

В целом, такой особенностью обладают все виды кровли и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки, она будет возводиться либо под более крутым углом с укороченной длинной свесов (для снежных зим), либо под более пологим углом и с удлиненной длинной свесов (для мягких зим).

4. Сложность монтажных работ.

Такая конструкция не относится к группе наиболее сложно возводимых вариантов. Хотя и имеет свои конструктивные особенности, которые немного усложняют задачу монтажа. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полувальмовой крыши не имеет отличительных недостатков в своей конструкции. Незначительные имеющиеся у нее минусы могут быть отнесены к любой разновидности кровли. Поэтому на окончательный выбор определенного варианта они не способны повлиять.

ЧИТАТЬ ПО ТЕМЕ:

Сложность исполнения и величие стропильной системы многощипцовой крыши.

Процесс сборки каркаса данной разновидности кровли

Не смотря на то, что стропильная система полувальмовой крыши состоит из двух частей, которые относятся к разным типам кровли, монтаж ее каркаса не так уж и сложен. Проходит данный процесс следующим образом:

1. На боковых стенах здания и на верхней горизонтальной линии фронтона укладывается сейсмопояс. В него (перед укладкой мауэрлата) закладывается двухслойная гидроизоляция. Наиболее часто в этом случае берется обычный рубероид.

пример строительства полувальмовой крыши этапы 1-5

этапы 6-9

этапы 10-15

этапы 16-19



2. При заливке сейсмопояса в него устанавливаются шпильки, на которых будут зафиксированы основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые будут опираться в последующем времени стропила. В противном случае будет ослаблена крепость конструкции.

3. Далее надевается на выступающие металлические прутья мауэрлат. Отдельные сегменты связываются друг с другом методом шип-паз.

4. Посередине вдоль здания должна быть размещена либо несущая стена, либо другой вид опор. На них укладывается лежень. На нем устанавливаются горизонтальные подпорки для монтажа конькового бруса. Расстояние между фронтонами и сторонами конькового бруса выбирается на свое усмотрение, но наиболее часто оно равняется половине длины верхней горизонтальной линии фронтона.

5. После закрепления конькового прогона переходят к монтажу боковых наклонных брусьев. Верхние их края упираются в прогон, а нижние – в горизонтальный опорный брус. Подгонка стыка осуществляется на месте, либо выполняется при помощи выделки шаблона. Длина элементов всегда берется с запасом, чтобы не возникло проблем из-за ее нехватки (проще просто срезать излишек).

6. Верхние края наклонных брусьев срезаются под углом и прислоняются к прогону, фиксируются при помощи гвоздей. На нижних краях вырезаются пазы, после чего окончательно фиксируются при помощи металлических уголков.

7. После установки боковых элементов монтируются угловые. Их нижний край располагается вровень с краем мауэрлата. Затем диагональный брус наращивается дополнительно под монтаж свеса.

8. Наклонные детали полувальмы начинаются устанавливаться с центра площадки. Центральная деталь упирается об точку схождения угловых наклонных элементов. Все остальные детали будут верхними краями упираться в плоскость угловых стропил и размещаться на равном расстоянии друг от друга.

9. Практически завершающим этапом обустройства каркаса будет монтаж карнизных кобылок на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

К последнему финишному этапу возведения кровли относятся работы связанные с монтажом обрешетки, а также зашивке ее кровельными материалами. Помните, что выбор материала зависит от угла наклона скатов. На более пологие плоскости монтируются рулонные и мягкие материалы, на более крутые наклоны – жесткие и тяжелые (к примеру, металлочерепица).

Как построить полувальмовую крышу. Стропильная система полувальмовой крыши

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базы для разработки. Скорее это тсодружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.
От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичная щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:
— Голландская. Крыша с трапециевидной полувальмой, занимющей нижнюю часть фронтонного ската. Трапеция верним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
— Датская. Крыша с треугольной полувальмой, занимающей вернюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.
На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия. Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Стропильная система голландской крыши

Строительство кнострукции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схемы стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.
Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами — прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.
Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.
С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фотоподборка:


Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похода на привычный конверт, но проекция вальмовых составляющих отличается.
Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наклонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.


Стропильный каркас датского типа

Датская разновидность не менее интересна, чем её голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапецевидная. В плане крыша очень пожожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.
Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стпропильного каркаса. Маяться с вычислением размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно расчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.


Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:
1. Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружних стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
2. Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
3. Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
4. Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнить работу с достаточной точностью:
— Заподлицо с внешей плоскостью фронтонного мауэрлата устанавливается обрезок доски размером 50*150 мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одим махом без лишних манипуляций во время примерки отметить положение врубки.
— Доска произвольных размеров укладывается на 3-4 рядовы стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
— Из доски 50*200 мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку. второй размечает.
— На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
— С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
— Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно ровно 26 см.
— Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемые 3D контур стропильной доски.
— На твердой почве выполняются все отмеченные запилы — диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэлата не было , можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождаются от вспомогательного отрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верхней пятки подойдут гвозди, внизу лучше использовать уголки.


Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине ронтона протягивается шнурка. Она будет служить ориентиром  при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:
— Измерить малкой — строительным угломером угол бета, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
—  Измерить угол альфа между диагональными элементами. Он нужен, чтобы сточить на верхне пятке две грани в виде фаски для плотного вхождения в узел.
— Доска подходящей длины сечением 50*150 мм сначала запиливается под углом бета, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением альа.
— Заготовку снова нужно примерить. Её устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
— Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это было 6 см. Их откладывают строго по вертикали, от полученнойй точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
— Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
— После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной сторны на угол равный половине значения угла альфа. С нижним узлом все просто — все линии правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом Бета, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90-1/2Альфа.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

— Монтаж ронтонных кобылок, ормирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1 м. Между кирпичной и бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нето оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида илинесколько слоев пергамина.
— Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50*150 мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверлить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
— Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.


Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

Виды крыш частных домов по индивидуальной конструкции фото

Виды кровли крыш частных домов

Что же это за дом получится без крыши?

Самого основного элемента надежности, прочности, теплоизоляции и просто стильного привлекательного внешнего вида.

Современные дизайнеры, архитекторы и строители изобрели огромное количество разнообразных крыш частных домов, в зависимости от места расположения дома, объемов постройки, общего дизайна здания и многого прочего.

Основные виды распространенных макетов крыш каждого дома

Крыша дома – это один из ключевых элементов его надежности, прочности, терморегуляции и презентабельного внешнего вида.

Существуют разнообразные виды крыш частных домов, которые отличаются конфигурацией, типом задействованных кровельных материалов, сложностью возведения.

Крыша является важной несущей конструкцией дома, предназначенной для его защиты от атмосферных осадков и внешних влияний, поэтому она должна быть прочной, устойчивой и долговечной.

Да и эстетические качества играют немаловажную роль, ведь удачно подобранная конфигурация и дизайн кровли зададут тон всему зданию, став его визитной карточкой.

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения.

Крыши разделяются на виды, которые отличаются количеством вальм и скатов.



Основные виды крыш, которые бывают в современном строительстве:

• Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.
• Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.
• Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.
• Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.
• Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.
• Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.
• Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.
• Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.
• Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.

Сегодня можно смело сказать, что наиболее востребованные 2 вида крыш:

• Плоская;
• Скатная.

Разница между ними элементарная, зависящая от угла наклона поверхности. При уклоне свыше 10 градусов речь идет о скатных плоскостях, которые, в свою очередь, также имеют подвиды по количеству скатов и назначению.

Плоская крыша

Выбор в пользу крыши плоской формы происходит очень редко, потому что она слишком быстро скапливает снег, задерживает стек воды, легко деформируется, если неправильно была рассчитана нагрузка при монтаже.

Такому варианту кровли отдают предпочтение в жарком климате, где осадки – редкое явление.

Также ее используют для перекрытия многоэтажных домов и промышленных зданий.

Из преимуществ плоской крыши можно отметить:

• Её меньшую площадь по сравнению со скатной, поэтому и кровельного материала на нее идет меньше.
• Проводить монтаж и сервисные работы на плоской крыше можно без проблем.
• Плоская кровля позволяет получить дополнительную полезную площадь, которую можно использовать, как террасу, место для занятия спортом, устроить зимний сад, соорудить беседку с камином.
• Монтаж такой конструкции проходит быстро, так же, как и ремонтные.



Основные виды скатных крыш

Односкатные поверхности крыши используются больше в нежилых помещениях, при обустройстве хозяйственных построек, складских помещений и магазинов, гаражей и т. д.

При постройке такого здания, следует учитывать структуру такой крыши, что подразумевает опору кровельного материала на основные балки здания, а стены при этом являются ровными направляющими.

Вот Вам пример такого сооружения.

Двускатные крыши наиболее востребованы в частном строительстве.

Модель состоит из двух равных уклонов, которые опираются на несущие стены одинаковой высоты.

Чаще всего такие крыши напоминают фигуру треугольник, они многие годы используются в строительстве и заслуживают достойного внимания и уважения.

Когда поверхность крыши насчитывает несколько треугольных скатов, тогда можно говорить про вальмовую структуру.

Она имеет сложную стропильную систему, ее проектирование чаще всего доверяют профессионалам.

Такие крыши более устойчивые к сильному ветру и протечкам во время сильных осадков.

Конструкция имеет 4 ската, по внешнему виду напоминает трапецию, а угловые формы представляют собой небольшие треугольники и называются вальмами.

Во время природных катаклизмов такая поверхность часто остается чистой и невредимой, мусор и пыль быстро сдувается с ее склонов.

Один из видов крыш для частных домов – это шатровые, предназначены для квадратных и многоугольных построек.

Все скаты представляют собой ровные треугольники, которые сходятся в одной точке.

В шатровой крыше конек отсутствует, она является полностью симметричной.

Такие плоскости имеют ветровую устойчивость и являются интересным дизайнерским решением.

Существует еще полувальмовая крыша, как промежуточный вариант между вальмовой и двускатной.

Такие крыши позволяют архитекторам разместить на области задней стенки полноценное окно, такая постройка очень интересная и достаточно сложная для работы непрофессионала.

Переходим к еще одному интересному сооружению – многощипцовая крыша.

Такой тип имеет сложную стропильную систему, поэтому заниматься ее строением должны высококвалифицированные специалисты.

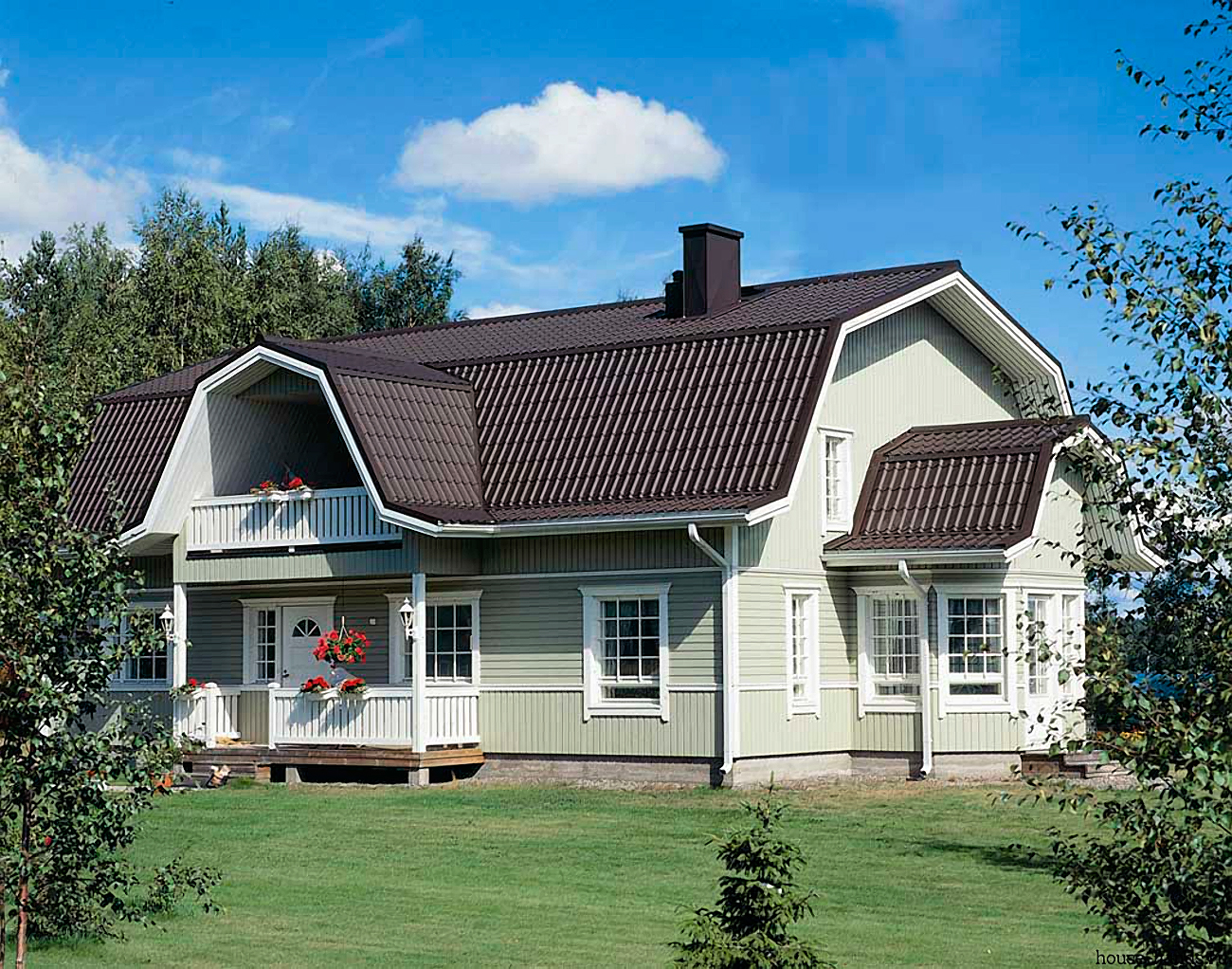

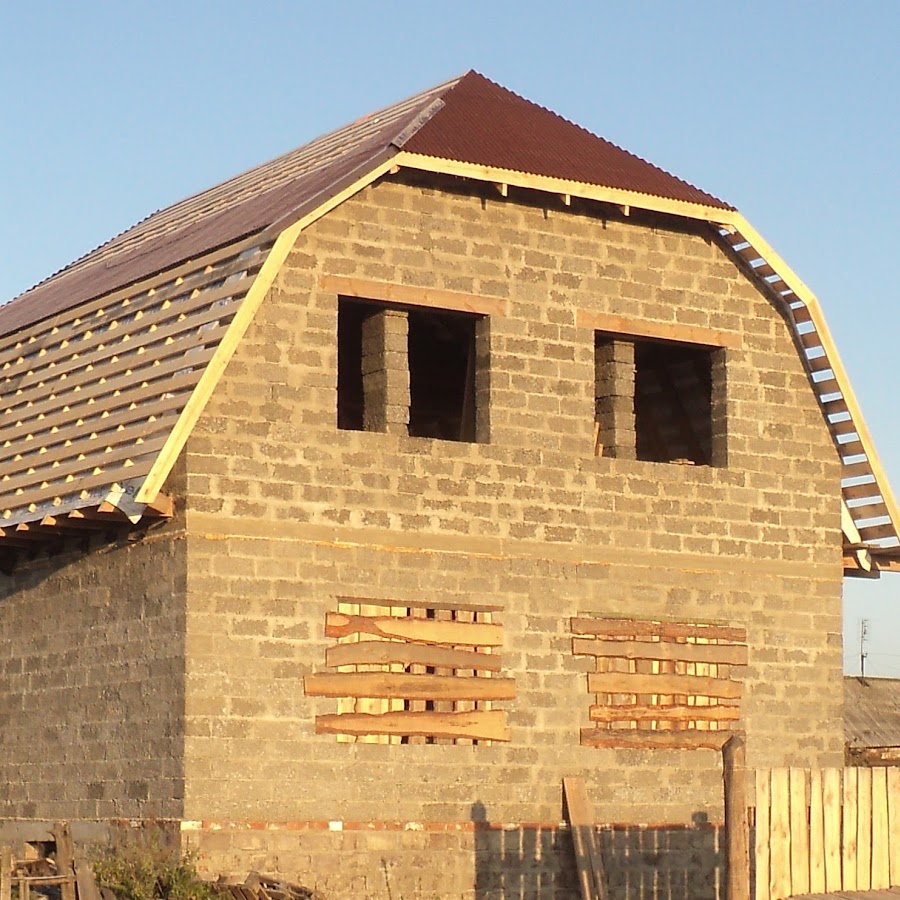

Ломаная крыша применяется для покрытия дома мансардного типа. Специальный излом углов наклона скатов позволяет использовать полезную площадь внутреннего чердачного пространства.

Такая крыша не очень отличается от обычной двускатной, поэтому и особой сложности для ее строения не имеются.

Для тех, кто желает создать еще одну комнату на чердаке, тогда такого типа крыши дома следует присматривать.

Купольные и конические крыши используются в строительстве очень редко, такие сооружения можно отметить на давних вековых постройках, предки нам оставили интересные архитектурные решения, которые удивляют своими удивительными элементами- верандами и башенками.

Менее распространенные в современном строительстве – плоские крыши, в ее основе лежит один скат, с практически невидимым уклоном.

Сложно таким крышам выдержать многочисленные осадки, снег и дождь, потому если их и делают, то укрепляют бетонными плитами и металлическими конструкциями.

Такие виды крыш мы часто наблюдаем в американских сериалах, когда на поверхности дома можно обзавестись чудную оранжерею или создать уголок для отдыха.

Выделяют еще комбинированные крыши довольно сложной формы и конструкции. Они включают многочисленные виды скатов, щипцовые, вальмовые, мансардные, шатровые.

Такое здания может иметь открытые и закрытие веранды, крытые балконы, интересные оконные решения, все то, что привлекает внимание своим необычным и оригинальным дизайном.

Внимание: чем сложнее конструкция крыши, тем она прочнее и надежнее.

Не стоит экономить на материале для укладки поверхности дома, чем дороже изделия, тем дольше послужит для Вас кровельная площадка.

Односкатные крыши

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону.

Очень часто ее устраивают на разновысотных стенах.

При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам.

Плюсы односкатной крыши:

• Небольшая стоимость по сравнению с мансардной или купольной;
• Возможность последующей достройки этажей без грандиозного демонтажа;
• Лёгкий монтаж дымоходов и стеков;
• Широкий выбор материалов для кровли;
• Высокий коэффициент использования площади;
• Возможность монтировать балкон и огромные окна от потолка до пола.

Особых недостатков у односкатной кровли не бывает если не считать ее

• Не очень презентабельный вид.

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша.

Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

Двускатные крыши

Двускатную конструкцию крыши наиболее часто используют для частного дома в нашем климатическом поясе. Расположенная под углом конструкция не позволяет скапливаться воде и снегу.

Угол скатной крыши определяется, исходя из уровня осадков в актуальном регионе – чем больше осадков, тем больше угол скатной крыши.

Плюсы двускатной крыши:

• Практичность и возможность оборудовать чердак;
• Нет необходимости чистить снег и воду вручную;
• Простота монтажа;
• Широкие дизайнерские возможности;
• Большинство кровельных материалов ориентировано на двускатную крышу;
• Хорошая ремонтопригодность;
• Небольшая стоимость и быстрота возведения.

К минусам двускатной крыши в частном доме можно отнести:

• Большое количество кровельных материалов, которые понадобятся для ее строительства.
• Если планируется возведение мансарды, тогда необходимо позаботиться об увеличении количества окон, что усложнит конструкцию двускатной крыши.

Вальмовая крыша

Крыша вальмовая состоит из четырех плоскостей, которые располагаются под углом.

Такая кровля считается одной из разновидностей четырехскатной крыши.

Схема вальмовой крыши

Преимущества вальмовой кровли:

• Не подвержена деформации в местах карнизных навесов;
• Оригинальный внешний вид;
• Может противостоять сильным ветрам;
• Возможность оборудовать мансарду или чердак;
• Хорошо защищает фасад от осадков, благодаря установке дополнительных свесов.



Фото дома с вальмовой крышей

Недостатком вальмовой крыши считается:

• Сложность ее монтажа, трудоемкость укладывания кровельных материалов;
• Из-за скатов уменьшается площадь чердачного помещения.

Полувальмовая крыша

Полувальмовые крыши еще называют голландскими. У нас такие конструкции используются не так часто, как в Европе.

Плюсы полувальмовых крыш:

• Устойчивость к ветру и даже урагану из-за обтекаемой формы;
• Надежно защищает стены и фронтоны дома от снега и дождя;
• Возможность оборудовать под крышей жилое или чердачное помещение;
• Оригинальный и необычный дизайн.



Дом с полувальмовой крышей

К минусам крыши такой формы можно отнести:

• Трудность ее монтажа, большое количество ребер и ендов;
• Большое количество необходимых пиломатериалов;
• Сложная кровельная отделка — строителям приходится устанавливать множество упоров и подкосов.

Шатровые крыши

Крыша в форме шатра является одной из разновидностей скатовых типов крыш.

Состоит из четырех равных скатов треугольной формы.

Фото дома с шатровой крышей

Такой вариант кровли выигрывает перед двускатной крышей, благодаря более высокому уровню функциональности и декоративной привлекательности.

Масса шатровой кровли меньше, чем у щипцовой или мансардной, поэтому нагрузка на здания становится меньше.

Структура шатровой крыши прочная, благодаря ребрам, которые обеспечивают поддержку.

К минусам такого вида кровли можно отнести сложность и дороговизну монтажа.

Многощипцовые

Многощипцовые крыши для частных домов являются довольно сложной конструкцией, так как состоят из множества скатов, ребер, щипцов, ендов.

Монтаж такой кровли проводится только мастерами с большим опытом в этой сфере.

Многощипцовый вариант

Плюсы многощипцовой кровли:

• Привлекательный внешний вид;
• Долговечность и прочность конструкции;
• Практичность;
• Возможность обустраивать под крышей дополнительное помещение.

Минусами таких видов крыш является:

• Большое количество отходов кровельного материала.

Купольные и конические

Конусные типы крыш устанавливаются над круглыми или многогранными зданиями.

Для них используются опорные элементы.

Купольная крыша считается одной из оригинальных и красивых форм крыш частных домов.

Купольная — используются в современном пост-модерн стиле

• Благодаря своей конфигурации, сооружение хорошо переносит все капризы природы, обладает повышенной прочностью и сейсмоустойчивостью.



Такая крыша придает дому замково-башенный вид

Недостатками такого вида крыш считается:

• Чрезвычайная сложность их монтажа;
• Невозможность размещать на них окна или обустраивать полезное пространство под ними;
• Такой вариант кровли редко используется для частного дома и является одним из самых затратных.

Комбинированная крыша

Комбинированные крыши – это самый сложный вид конструкций.

Они представляют собой уникальное сочетание полувальмовых, вальмовых, скатовых, конусных, мансардных элементов.

Такая крыша, несомненно, является украшением дома.



Состоит из различных комбинаций всех возможных типов

Она:

• Функциональная;
• Эстетичная;
• Может быть воплощена в различных дизайнерских решениях.

Однако монтаж такой кровли:

• Очень сложен, как и проектировка.
• Да и затраты на возведение и дальнейшее обслуживание также велики.

Поэтому комбинированную кровлю устанавливают чаще всего на замках, церквях и прочих зданиях подобного назначения.

Достоинства и недостатки различных видов крыш

Если говорить про скатные крыши, которые довольно распространены в строительном обиходе, то стоит отметить основные преимущества:

• Это надежная и сверхпрочная конструкция, которая защищает жилище от воздействия природных катаклизмов;
• Служит долгие годы, в зависимости от выбора строительного материала;
• Имеет привлекательный внешний вид, что впишется в любой дизайн площадки и ли самого здания;
• Под крышей можно сделать дополнительное помещение, чердак или мансарду.

Недостатки крыши:

• Высокие цены на строительство и дороговизна материалов;
• Сложность ремонта в процессе эксплуатации.

Но несмотря на все это, такая крыша защитит Вашу семью от дуновения ветра, проливных дождей и сильных снегопадов, чего нельзя сказать про плоские конструкции.

Такая крыша в процессе возведения жилых частных домом практически не используется.

Причина в том, что во время атмосферных осадков крыша не в состоянии выдержать тяжелые сугробы снега и потоки воды. Вследствие чего она проседает и дает трещины.

Такая постройка больше пригодиться тем, кто планирует на верху дома сделать террасу, бассейн или комнату отдыха.

Конструктивные особенности крыш

1. Чердачная, разделенная с основным помещением:
   • Холодная;
   • Утепленная.
2. Безчердачная, совмещена с основным помещением:
   • Вентилируемая атмосферным воздухом;
   • Невентилируемая.

На сегодняшний день односкатная конструкция по праву считается самой востребованной и привлекательной со стороны материальных затрат.

Такие кровли чаще всего устанавливают на временных постройках или дачных домиках.

Чем же она привлекает современных потребителей?

Главным преимущество является то, что односкатная крыша может быть только вентилируемой.

Во время строения предполагаются наличие специальных отверстий в коленчатых стенах, которые обеспечивают циркуляцию воздуха в подкровельном пространстве.

Процесс вентиляции способствует удалению влаги и конденсата с помещения, в холодный период года кровельная поверхность задерживает тепло внутри и не дает помещению остынуть.

А вот двускатные конструкции чаще всего создают без вентилируемой функции.

В сезон зимы с односкатной поверхности не спадает резко снег, он задерживается благодаря углу уклона -6-9 градусов.

Это безопасно и комфортно, особенно, года идут проливные дожди и сильные снегопады.

А вот недостатком будет тот факт, что снежный покров приходится убирать руками, дабы не превысить несущую способность стропильной системы.

Односкатную крышу можно возвести своими руками, имея четкую инструкцию построения и необходимые материалы.



Если говорить про двускатную крышу традиционной формы, то конструкция стропильной системы будет выглядеть так:

Простота и экономичность формы крыши делает ее востребованной и надежной.

Фасад здания имеет огромное значение, его украшают разноцветными металлами или разноформными битумными черепицами.

Благодаря возможности корректировать карнизные свесы, каждый хозяин может в любой момент сделать пристройку или веранду, не беспокоясь про целостность и прочность кровельного покрытия.

В таких случаях не нужно делать отдельную крышу и создавать архитектурные планы.

Предупреждение: чем больше угол наклона конструкции, тем выше ее парусность.

Поэтому в районах, где наблюдаются сильные порывы ветра, нужно внимательно рассчитывать градус наклона, дабы она не разрушилась при резких скачков ветровых нагрузок.

Преимущества двускатных крыш

1. Защитная функция, Вам не страшны ни бури ни град…
2. Классический простой вариант создания кровельного покрытия.
3. Возможность создать изысканный архитектурный дизайн, по желанию владельца.
4. Полноценная высота здания и возведение окон под крышей, на территории чердака.
5. Данный вид крыш позволяет свободно оперировать формой фронтонов и размерами свесов карнизов;
6. Широкий выбор материалов и их наличие в каждом строительном магазине.
7. Приемлемые цены для ее возведения.
8. Простая и экономичная конструкция.
9. Возможность ее постройки собственными руками, без привлечения опытных профессионалов, чего нельзя сказать про многоуровневые и многокаскадные строения.

В местностях, где наблюдаются сильные дуновения ветра предпочтение отдается домам с полувальмовой крышей.

Она имеет небольшие свесы с торцевых сторон, которые являются отличной защитой во время длительных природных катаклизмов.

Срезанные боковые скаты имеют длину короче, чем основные.

Чердачное помещение такого здания довольно просторное, хорошо проветриваемое и вполне подходит для жилой комнаты.

Фронтоны дома имеют специальную защиту от любых атмосферных осадков.

Благодаря подобной композиции, такие дома имеют красивый представительный вид, вне зависимости от места расположения здания.

Стропильная система конструкции сложная, требует специальных математических расчетов и привлечения для ее создания профессионалов-кровельщиков.

В данном случаи, сэкономит на материалах не удастся, но зато стены дома буду надежно защищены долгие годы.

Ломаная двускатная крыша подойдет для дачных коттеджей и домов отдыха.

Боковые изломы гарантируют высокие внутренние потолки здания, но не всегда такая конструкция будет мощной и долговечной.

Из-за перелома в скате она довольно уязвима и часто не выдерживает ветровую нагрузку.

При строительстве такого типа крыши необходимо правильно соблюдать основные пропорции ее элементов, что поможет Вам в дальнейшем не тратиться на профилактические работы.

Для более конкретного понятия про разновидности крыши для частного дома скатной формы будет уместно изучить данную информацию, которая излагает данные не только про основные виды кровли, но и их преимущества да недостатки.

Пусть Ваш дом будет надежной и уютной крепостью, а правильный выбор крыши продолжит его существование, защитить от непогоды и различных механических повреждений.

полувальмовая крыша Википедия

Тип крыши, у которой все стороны наклонены вниз к стенам

Эта статья о формах крыши с участием бедра. Чтобы узнать о других значениях, см. Стропила.

Вальмовая крыша , Вальмовая крыша ^{[1] Шатровая крыша} или — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим наклоном (хотя по определению шатровая крыша шатровая крыша с крутыми скатами, поднимающимися до пика).Таким образом, дом с шатровой крышей не имеет фронтонов или других вертикальных сторон к крыше.

Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могли иметь две треугольные стороны и две трапециевидные. Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый угол наклона или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши часто имеют ровную облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Вальмовые крыши часто имеют мансардные наклонные стороны.

Строительство []

Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию многошпиндельной фермы. Синие элементы представляют собой гнутые металлические кровельные балки или прогоны. Вальмовая крыша в плане прямоугольной формы Квадратная вальмовая крыша (также известная как «пирамидальная крыша»).

Вальмовые крыши сложнее построить, чем двускатные, и для этого требуются более сложные системы стропил или ферм. Вальмовые крыши могут быть построены на самых разных формах в плане. Каждый гребень находится в центре прямоугольника здания под ним.Треугольные грани крыши называются концами вальмы, и они ограничены самими бедрами. «Бедра» и вальмовые стропила располагаются на внешнем углу здания и поднимаются на гребень. Там, где у здания есть внутренний угол, между наклонными поверхностями соединяется впадина. Их преимущество заключается в том, что они создают компактный и солидный вид. Уклон (уклон) кровли может быть разным.

Использование []

В современной домашней архитектуре шатровые крыши обычно встречаются в бунгало и коттеджах и являются неотъемлемой частью таких стилей, как американский Foursquare.Однако они использовались во многих стилях архитектуры и во множестве структур.

Преимущества и недостатки []

Вальмовая крыша различного плана, «h» обозначает вальм, «v» обозначает долину.

Вальмовая крыша является саморегулирующейся и требует меньше диагональных распорок, чем двускатная крыша. Таким образом, вальмовые крыши гораздо более устойчивы к ветру, чем двускатные. Вальмовые крыши не имеют больших плоских или скатных концов, которые могли бы ловить ветер, и по своей природе они намного более устойчивы, чем двускатные крыши. Однако в случае урагана крыша также должна быть крутой; желательно не менее 35 градусов от горизонтали или более крутой уклон.Когда ветер обтекает пологую шатровую крышу, крыша может вести себя как крыло самолета. Затем создается подъем с подветренной стороны. Чем ровнее крыша, тем больше вероятность этого. Более крутая вальмовая крыша, как правило, заставляет ветер задерживаться, когда он пересекает крышу, разрушая эффект. Если наклон крыши меньше 35 градусов от горизонтали, крыша будет подниматься вверх. Более 35 градусов, и ветер не только вызывает эффект сваливания, но и давление ветра удерживает крышу на стеновой плите.

Недостатком вальмовой крыши по сравнению с двускатной крышей того же плана является то, что внутри кровельного пространства меньше места; доступ сложнее для обслуживания; вальмовые крыши труднее вентилируются; и нет фронтона с окном для естественного света. ^{[2] [3]}

Варианты []

Мансардная крыша []

Мансардная крыша — это разновидность вальмовой крыши с двумя разными углами наклона крыши, нижняя из которых намного круче верхней.

Тент []

Шатровая крыша — это тип многоугольной шатровой крыши с крутыми скатами, поднимающимися к вершине или перекрестку.

Фронтальная крыша или голландский фронтон []

Другой вариант — фронтон (британская терминология) или голландская двускатная крыша (американская и австралийская терминология), у которой есть вальм с небольшим фронтоном (фронтоном) над ним. Этот вид упрощает строительство крыши; фермы не требуются, но все же у него ровные стены и ровные карнизы.

Восточноазиатская двускатная крыша по концепции аналогична двускатной крыше.

Полувальмовая крыша []

Полуавтоматическая крыша с остриженным двускатным или двускатным верхом имеет фронтон, но верхняя часть фронтона заменена небольшим вальмом, выступающим за верхнюю часть фронтона. Нижний край полубедра может иметь желоб, который ведет к остальной части крыши с одной или обеих сторон. И двускатная крыша, и полушатровая крыша занимают промежуточное положение между двускатным и полностью шатровым типами: двускатная крыша имеет фронтон над шатром, а полушатровая крыша имеет шатр над фронтоном.

Полушатровые крыши очень распространены в Англии, Дании, Германии и особенно в Австрии и Словении. Они также типичны для традиционных деревянных каркасных зданий в районе Уилден на юго-востоке Англии.

Полуаватные крыши иногда называют «голландскими шатрами», но этот термин легко спутать с «голландскими фронтонами».

Крыша павильона []

Шатровая крыша квадратной конструкции, обычно встречающаяся над беседками и другими конструкциями павильонов, также известными как пирамидальная крыша.

Рейнский штурвал или крыша штурвала []

Остроконечная крыша на шпиле или башне, ориентированная так, что имеет четыре двускатных конца. Посмотрите церковь Святой Марии Пресвятой Богородицы, Сомптинг в Англии, или Шпейерский собор и Лимбургский собор в Германии.

См. Также []

Список литературы []

Внешние ссылки []

полуаватная крыша — это … Что такое наполовину вальмовая крыша?

Вальмовая крыша — Бунгало в Чикаго с шатровой крышей… Википедия

вальмовая крыша — вальмовая крыша, прил.Archit. крыша с покатыми торцами и бортиками; шатровая крыша. См. Илл. под крышей. [1720 30] * * * ▪ архитектура, также называемая шатровой крышей, которая наклонена вверх со всех сторон конструкции и не имеет вертикальных концов. Бедро…… Универсал

Крыша — Крыша — это покрытие самой верхней части здания. Крыша защищает здание и его содержимое от погодных воздействий. Конструкции, требующие крыш, варьируются от почтового ящика до собора или стадиона, причем жилые дома являются наиболее…… Wikipedia

Двускатная крыша — Двускатная крыша (в Великобритании) или голландская двускатная крыша (Америка и Австралазия) — это крыша с небольшим двускатным верхом на вершине шатровой крыши.Термин «голландский фронтон» также используется для обозначения фронтона с парапетами. Недостатком вальмовой крыши является ее уменьшенный доступный чердак…… Wikipedia

Искусство, Восточная Азия — Введение в музыку, изобразительное и исполнительское искусство Китая, Кореи и Японии. Литература этих стран освещена в статьях китайской литературы, корейской литературы и японской литературы. Некоторые исследования Восточной Азии…… Universalium

Старый верный исторический район — U.S. Национальный регистр исторических мест Исторический район США… Википедия

Круглый сарай Чарльза Фера — Национальный регистр исторических мест США… Википедия

Маунт-Плезант (Индиан-Фолс, Нью-Йорк) — Маунт-Плезант, Национальный регистр исторических мест США… Википедия

Ферма Мэннинг – Камна — Ферма Мэннинг Камна Национальный регистр исторических мест США… Википедия

Глоссарий архитектуры — Эта страница представляет собой глоссарий архитектуры.Содержание: А Б В Г Д Е Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я… Википедия

Дом в заливе — Дом в заливе в районе Леер перед фасадом и дверью сарая Дом в заливе из кирпича… Wikipedia

типов крыш жилых домов | Информационный бюллетень Smore для бизнеса

Двускатная крыша, вальмовая крыша, крыша типа «бабочка»

Жилая кровля

Крыша — это внешняя оболочка вашего дома; он обеспечивает защиту от дождя и солнца и может сделать ваш дом более комфортным местом для жизни.Когда приходит время либо переоборудовать новую крышу, либо построить новую полностью для нового дома, выбор правильного типа крыши для ваших нужд может иметь огромное значение. Вы должны помнить одну вещь: крыша — это больше, чем просто практическая цель — защита дома и людей под крышей от внешних факторов, таких как снег, ветер и дождь. Но крыша также может предлагать дополнительные функции, такие как помощь в естественном освещении или повышении энергоэффективности дома.Крыша также играет большую роль в оформлении стиля дома. Ниже вы найдете руководство по жилым крышам, которое подрядчик по кровельным работам в Анахайме может предложить вам, а также преимущества и недостатки для каждой крыши. Подрядчик по кровельным работам в домах

Анахайм

сможет ответить на любые ваши вопросы по кровле и предложит варианты кровли, помимо обсуждаемых здесь.

Крыша защищает вас от непогоды

Двускатная крыша

Двускатная крыша, также известная как скатная или остроконечная крыша , является одним из наиболее распространенных типов крыш в

США

и их легче всего узнать по их почти треугольной форме.Остроконечные крыши довольно легко установить, и они, как правило, подходят практически для любой погоды. Но вам нужно будет установить дополнительные распорки, если вы живете в очень ветреных или заснеженных районах, и после таких вещей, как штормы, крышу необходимо будет осмотреть, чтобы убедиться, что крыша все еще в лучшем состоянии. Вы можете нанять инспектора кровли или нанять подрядчика кровли в

Анахайм

, чтобы осмотреть крышу для вас. Некоторые из самых популярных типов двускатных крыш включают; боковые, скрещенные, передние и голландские.

Плюсы двускатной крыши

Двускатная крыша имеет одну из самых простых конструкций, а это означает, что вы, домовладелец, должны видеть более низкую цену на эту крышу, чем на другие типы крыш.Остроконечная крыша также позволит вам иметь больше места в доме, а это означает, что у вас могут быть такие вещи, как чердак или сводчатые / соборные потолки в вашем доме.

Минусы двускатной крыши

Если вы живете в районах с сильным ветром или сильным штормом, таких как Калифорния, Аризона или даже Флорида, вы можете заметить некоторые проблемы с остроконечными крышами. Одна из этих проблем заключается в том, что крыша построена недостаточно прочно, с включенными распорками, что может вызвать такие проблемы, как обрушение крыши.Убедитесь, что, нанимая кровельщика, вы нанимаете человека, который знает об этих проблемах!

Материалы для двускатной крыши

Остроконечная крыша может быть построена из любых материалов, таких как терракота, металл, кедр и даже битумная черепица.Но если на крыше есть такие элементы, как шатры и впадины, вам гораздо лучше использовать черепичную крышу с металлической черепицей, чтобы предотвратить протекание крыши.

Вальмовая крыша

Вальмовая крыша является культовой моделью , потому что у нее есть скаты со всех четырех сторон крыши.Обычно все стороны имеют одинаковую длину, а затем образуют гребень наверху крыши. Это превосходный вариант для ветреных, сильных штормовых ветров и заснеженных районов в Соединенных Штатах, потому что такие вещи, как дождь и снег, имеют тенденцию соскальзывать с крыши, а не сидеть там какое-то время. Они, как и двускатная крыша выше, предлагают вам возможность иметь чердак или сводчатые потолки. Также, как и двускатные крыши, при строительстве вальмовой крыши можно использовать практически любой материал.

Плюсы вальмовой крыши

В то время как двускатные крыши довольно устойчивы, шатровые крыши превосходят их по прочности и долговечности.

Минусы вальмовой крыши

Из-за более сложной конструкции эта крыша будет стоить вам немного больше денег, чтобы построить, плюс также требуется больше материалов для покрытия всей крыши, что также увеличивает расходы на крышу в целом. . Вам также потребуется добавить к этой крыше кровельную систему. Типы вальмовых крыш включают; простые, поперечные и полубедренные.

Плоская крыша

На первый взгляд эти крыши кажутся совершенно плоскими.Но это своего рода глазная игра. Они не на 100% плоские; на самом деле, у них есть своего рода небольшой наклон крыши, чтобы такие вещи, как снег и вода, не стояли на крыше. Во многих случаях они используются в коммерческих кровлях, однако в некоторых случаях их можно использовать на домах, если это место с низким уровнем осадков. При обращении к кровельщику жилого дома из Анахайма убедитесь, что он предлагает гладкий материал для этого типа кровли. Бесшовный вариант обеспечит более водостойкую крышу.Попробуйте такие варианты, как рулонная кровля, листы ПВХ, металлические листы и даже гравий.

Плюсы плоской крыши

Одним из главных плюсов плоской крыши, подобной этой, является количество предоставляемого жилого пространства.Это правильно; вы можете создать патио на крыше, сад или даже частично закрытую комнату. Th

Современный шатровый дом в Японии

До того, как плоские крыши стали трендом для современных домов, вальмовая крыша была звездой, когда дело дошло до дизайна кровли дома. Но и по сей день многие используют шатровую крышу. Но видели ли вы дом с шатровой крышей, но при этом пытались сделать это в современном стиле? Сегодня вы его увидите.

Этот дом с шатровой крышей в префектуре Ибараки, Япония, представляет собой просторный одноэтажный семейный дом, спроектированный архитектурно-дизайнерским бюро Naoi.Его площадь составляет 6641 квадратный фут (617 квадратных метров), и он предназначен для семьи из четырех человек. Хозяин хотел иметь частный дом с гаражом на две машины. Но поскольку участок был слишком большим для того, что хотел владелец, дизайнеры воспользовались этим преимуществом, построив просторный одноэтажный дом, открытый для окружающих районов, с концепцией «соединения пространства с природой». Южная и северная стороны дома выходят на улицу. Он не окружен забором, что позволяет ему подключаться ко всем областям.Его передние дворы с обеих сторон служат общественным парком, но, конечно, он не открыт для посторонних.

Посмотрите, как прекрасна вальмовая крыша для этого дома. Он действительно уникален, превращая одну сторону в террасу.

На всей южной стороне крыши есть большое панорамное окно, через которое открывается хороший вид на двор и, конечно же, небо.

Часть дома отражает облик традиционного народного дома, состоящего из жилого помещения с мансардой.

С северной стороны дома также открывается вид на сад под карнизом.

Жилое пространство можно разделить с помощью раздвижных дверей, создающих связь с открытым пространством.

Вы можете увидеть в доме чувство единения, такое же, как и в традиционных японских домах.

Но он обладает чувством функциональности и стиля, отражающим современный дизайн в интерьере.

Большая шатровая крыша сделана из деревянных балок и стропил, поддерживающих форму.

Такой высокий потолок добавляет больше места в доме.

Деревянные стропила служат не только для поддержки крыши, но и для придания красоте пространству.

Чердак стал более уютным благодаря деревянным материалам, используемым в интерьере, а также стропил.

Вид сверху на жилую зону показывает нам, насколько она чистая и насколько комфортно находиться в этом районе.

Вы видите спальню с двумя односпальными кроватями, которые, по-видимому, скрываются под крышей.

Возвращаясь к нижнему уровню, одна стена окрашена в красный цвет для яркого акцента на кухне и столовой.

Если смотреть снаружи, дом — настоящая жемчужина. Даже его сад — это сокровище, которое хотелось бы иметь каждому!

План дома, показывающий нам чердак и первый этаж.

Красивый дом, правда? Мне нравится, как они сделали современный поворот на вальмовой крыше, превратив ее в террасу. Дом состоит из открытой квадратной планировки с гостиной в середине, главной спальней, ванной комнатой, столовой / кухней и кладовой, которые расположены вдоль внешних зон дома.Его гостиная также является приятной особенностью, потому что она простирается через пространство, похожее на веранду, которое находится между экстерьером и интерьером, они называют это «энгава». В остальном интерьер дома создает ощущение уюта и безмятежности, которое дополняет домашнюю ауру дома. Аплодисменты Naoi Architecture & Design Office за этот прекрасный дизайн!

Определение вальмовой крыши и синонимы вальмовой крыши (английский)

Из Википедии, бесплатной энциклопедии

Файл: Прямоугольная вальмовая крыша.gif

Вальмовая крыша в прямоугольном плане

Вальмовая крыша (также известная как «пирамидальная крыша»)

Файл: Rf-iso1.gif

Вальмовая крыша в разнообразном плане, «h» обозначает вальм », v «обозначает долину.

Файл: Rf-iso3.gif Крыша с голландским фронтоном (австралазийская терминология) или двускатная крыша (британская терминология)

Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию многозаходной фермы. Синие элементы представляют собой гнутые металлические обрешетки или прогоны

Вальмовая крыша или вальмовая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном.Таким образом, это дом без фронтонов или других вертикальных сторон к крыше. Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на прямоугольных домах будут иметь две треугольные стороны и две трапециевидные. Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый угол наклона или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши имеют ровную плоскую облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Вальмовые крыши часто имеют слуховые окна.

Строительство

Вальмовые крыши сложнее построить, чем двускатные, и для этого требуются несколько более сложные системы ферм.Хотя саму крышу построить сложнее, стены, несущие крышу, построить легче, поскольку все они находятся на одном уровне. Вальмовые крыши могут быть построены на самых разных формах в плане. Каждый гребень находится в центре прямоугольника здания под ним. Треугольные грани крыши называются концами вальмы, и они ограничены самими бедрами. Бедра сидят на внешнем углу здания и поднимаются на гребень. Там, где у здания есть внутренний угол, между наклонными поверхностями соединяется впадина.Их преимущество заключается в том, что они создают компактный и солидный вид.

Применение

В современной домашней архитектуре шатровые крыши считаются символом комфорта, практичности и прочности. Таким образом, они часто встречаются в бунгало и коттеджах и являются неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, вальмовая крыша использовалась во многих различных стилях архитектуры и в самых разных конструкциях. Вальмовая крыша саморегулирующаяся. Он не требует того же количества диагональных распорок (ветровых распорок), что требуется для двускатной крыши.

Вальмовая крыша также идеальна для использования в ураганных регионах. Он намного лучше выдерживает сильный ветер. В таких регионах, как Северная Австралия или побережье Мексиканского залива на юго-востоке США, которые подвержены сильным ветровым нагрузкам и строгим строительным нормам, это может быть фактором при принятии решения, какой тип крыши строить. Если наклон крыши от горизонтали составляет 35 градусов или больше, это уменьшит / устранит эффект аэродинамического профиля от сильных ветров, дующих через крышу, и шатровая крыша с гораздо меньшей вероятностью отслаивается от дома, чем крыша с двускатным концом.С этой целью с 2001 года штат Флорида требует, чтобы страховые компании от урагана предлагали премиальную скидку клиентам, которые могут доказать, что у них есть шатровая крыша, что они и делают, получив инспекцию урагана. Шатровая крыша также демонстрирует повышенную живучесть при ураганных ветрах и ураганах. Они стабильны.

Достоинства и недостатки

Одно из преимуществ вальмовой крыши — наличие карниза со всех сторон. Они защищают стены от непогоды и помогают затенять стены (и окна в них) от солнца, тем самым снижая мощность, необходимую для охлаждения конструкции в теплом климате.Двускатная крыша не затеняет стены у фронтонов.

Возможный недостаток вальмовой крыши по сравнению с двускатной крышей в том же плане состоит в том, что внутри крыши меньше места. Доступ труднее обслуживать.

Варианты

Мансардная крыша

Основная статья: Мансардная крыша

Мансардная крыша — это разновидность вальмовой крыши с двумя разными углами наклона крыши, одна из которых намного круче другой.

Шатровая крыша

Основная статья: Шатровая крыша

Шатровая крыша , популярная в русской церковной архитектуре, представляет собой крутую квадратную шатровую крышу, часто имеющую несколько углов.

Двускатная крыша или голландский фронтон

Основная статья: Двухскатная крыша

Еще одна разновидность — двускатная крыша (британская терминология) или голландская двускатная крыша (американская и австралийская терминология), которая имеет шатровую часть с небольшим фронтоном (фронтон ) над ним. Этот вид упрощает строительство крыши; фермы не требуются, но все же у него ровные стены и ровные карнизы.

Полу-шатровая крыша

Полу-шатровая крыша , шатровая или двускатная крыша Крыша имеет двускатный, но верхняя часть фронтона заменена небольшим шатром, выступающим за верхнюю часть крыши. фронтон.Нижний край полубедра обычно имеет желоб, который ведет к остальной части крыши с одной или обеих сторон.
