Монтаж ливневой системы крыши: виды, разбор типовых элементов, расчет и правила монтажа

Содержание

Установка водостоков своими руками: правила крепления, монтаж

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли.

В случае если монтаж водостока своими руками будет выполнен некачественно либо система вовсе отсутствует, атмосферные осадки наберутся довольно быстро, что неизбежно приведет к таким необратимым последствиям, как разрушение здания.

Достаточно часто обильные осадки способны стать причиной размывания фундамента. Это именно те причины, в связи с которыми понадобится установка водосточной системы своими руками. Следуя четкой инструкции и выполняя все необходимые правила, вы обеспечите выполнение системой ее основных функций.

Общие правила установки водосточной системы

Перед тем как приступить к монтажу своими руками, понадобится произвести некоторые расчеты пропускной способности системы водоотвода, которые имеют некоторые правила.

Понадобится обязательно рассчитать пропускную способность, помимо того, определить количество элементов водосточной системы, которое будет необходимо.

Для этого нужно будет измерить линейные размеры кровли, глубину карнизного выноса, расстояние от свеса карниза до земли, а также угол наклона кровли.

Данные, которые будут получены, могут позволить вычислить площадь водосбора, которая определяется производителями как площадь проекции ската на горизонтальную поверхность либо площадь ската крыши. От площади будут зависеть размеры желобов, диаметр труб и количество воронок.

Инструменты для монтажа водосточной системы.

  • дрель;
  • саморезы;
  • кронштейны;
  • воронки водоприема;
  • ножовка по металлу;
  • клей;
  • специальные фиксаторы для закрепления металлической воронки;
  • защитная сетка;
  • специальные фиксаторы;
  • заглушки с резиновым уплотнителем;
  • соединители с уплотнителями;
  • колена стока;
  • хомуты;
  • слив;
  • рулетка;
  • строительный уровень.

Установка крепежных элементов для желобов водосточной системы

Сегодня существует несколько типов крепежа. В зависимости от выбора хозяина дома, их необходимо монтировать либо на стене, либо на стропильной системе кровли. Во время установки своими руками очень важно задать небольшой наклон.

Может быть достаточно 5 сантиметров на каждые 10 метров желоба в сторону расположения трубы водостока.

Это позволит осадкам максимально быстро и беспрепятственно уходить в трубу, не допуская при этом возможности перелива воды через край желоба.

Если длина имеющегося дома составляет более 20 м, рекомендуется сделать 2 уклона для водного отвода. В подобном случае отсчет нужно будет вести от середины здания к краям.

Металлические кронштейны равномерно распределяются по всей длине стены на расстоянии половины метра друг от друга.

Используя дрель, необходимо заранее подготовленными саморезами закрепить кронштейны на стропильной системе к каждой кобылке.

В случае если шаг стропил приблизительно 1 м, рекомендуется позаботиться об установке дополнительных кронштейнов к обрешетке, соблюдая при этом необходимое расстояние.

Монтаж водоприемных воронок, водосточного желоба и заглушек

Водоприемные воронки устанавливаются в местах, в которых расположены водосточные трубы. В случае если предполагается, что водоприемные воронки будут выполнять функции соединителей желоба, необходимо начинать с их установки.

Прежде чем монтировать желоб своими руками, понадобится при помощи ножовки вырезать в месте его подсоединения к водоприемной воронке отверстие, после чего зачистить края.

Для того чтобы закрепить пластиковую воронку, следует использовать клей, а металлическую – специальные фиксаторы.

Далее понадобится установить защитную сетку, которая не даст возможности забиваться листве.

Внешним пазом желоба следует надевать на конец кронштейна. Они укладываются и закрепляются с помощью специальных фиксаторов. Подобные строительные работы достаточно легко выполнить, так как процесс является схожим со сборкой конструктора.

Далее крепятся заглушки. Рекомендуется покупать заглушки с резиновым уплотнителем на нижней дуге, однако, в случае если таковых найти не получится, заглушка укладывается ребристой стороной уплотнителя вверх. Только после этого она стыкуется с желобом. Понадобится позаботиться о том, чтобы желоб полностью вошел в паз заглушки.

Чтобы обеспечить соединение желобов, используются специальные соединители с уплотнителями. Соединитель следует располагать по центру между двух желобов, после чего закреплять замком. Стоит обратить внимание, что желоба обязательно должны находиться на незначительном расстоянии друг от друга.

Монтаж колена, водосточной трубы, хомутов и слива

Колена стока следует одевать непосредственно снизу на воронку. Это необходимо для того, чтобы обеспечить расположение водостока максимально близко к стене, помимо того, для возможности закрепления его хомутами. Для того чтобы присоединить трубу водостока своими руками, понадобится к колену воронки присоединить дополнительное колено, которое направлено вниз.

Далее происходит установка водосточной трубы. Трубу необходимо поместить в колено и закрепить хомутами. В случае если длины одной трубы будет недостаточно, понадобится просто вдеть дополнительную трубу в первую.

После этого идет монтаж хомутов своими руками. Для деревянных и кирпичных несущих конструкций следует использовать разные хомуты. Чаще всего хомуты состоят из двух дуг, которые надеваются с двух сторон на трубу и фиксируются с помощью использования закручивающихся болтов.

Последним этапом будет монтаж слива. Слив будет представлять собой поворот трубы, который схож с коленом. С его помощью вода отводится от фундамента и стенок строения. Оптимальным расстоянием от отмостки до края слива является 30-40 см.

Основным требованием, которое предъявляется к водосточной системе на даче, является ее прочность. Осадки могут быть разными и в различных количествах.

Система, которая была неверно смонтирована, может попросту не справиться с достаточно большим потоком воды.

Монтаж всех элементов требует максимально точного соблюдения всех правил установки водостоков своими руками и обеспечения качества всех соединений.

После того как все строительные работы будут завершены, понадобится промыть систему. Связано это с тем, что оставшаяся стружка способна негативно влиять на пластиковые элементы.

Что сделать для того, чтобы водосток служил долго

Есть смысл знать некоторые советы по поводу эксплуатации водостока и ухода за ним.

Чтобы избежать загрязнения водостока используют сетку.

Засорение или заиление некоторых отдельных участков желобов водостока и труб вполне может стать причиной снижения пропускной способности системы водостока. Водосток обязательно необходимо чистить от мусора и промывать с помощью использования поливочного шланга. Выполнять подобные действия необходимо 2 раза в год, весной и осенью.

Чтобы защитить водосток от возможного снега, который может сползать, необходимо установить на крыше снегозадержатели, которые будут соответствовать типу кровли. Защитить от льда может система антиобледенения, которая может быть монтирована на пластиковые или металлические водостоки.

Если дом расположен под деревьями, трубы и желоба водостока могут забиваться хвоей и листьями.

В случае, если дождевая вода будет отводиться непосредственно в канализацию, в нижней части трубы понадобится установить обрешетку, которая будет задерживать крупные предметы загрязнения.

Наиболее распространенные ошибки при монтаже водосточных систем

  1. Монтаж труб раструбом книзу может вызвать протекание места стыка.
  2. Превышение рекомендованного расстояния между кронштейнами (более 60 см) может привести к тому, что желоб будет провисать в жаркие погодные условия.
  3. В случае если хомуты труб будут сильно зафиксированы, это препятствует вертикальному температурному расширению пластика.
  4. Монтаж водосточной трубы во внутреннем углу здания может затруднить уход за ней. Лучшим местом для установки могут быть наружные углы.

Какой бы водосток ни был выбран, следует помнить о том, что он способен защищать исключительно кровлю и фасад дома.

Всю воду, которая была собрана с крыши, понадобится отвести от участка с помощью установки и использования ливневой канализации.

Создание эффективной системы отведения воды является одной из основных задач, которые могут стоять перед каждым хозяином собственного участка. Для успешного монтажа необходимо знать правила.

Источник: https://1metallocherepica.ru/vodostochnaya-sistema/ustanovka-svoimi-rukami.html

Водостоки для крыши: установка водостоков своими руками с нуля

Монтаж водосточной системы своими руками требует применения кронштейнов и хомутов. Рассмотрим подробнее, как правильно установить водостоки на крыше на металлические и пластиковые подвесы.

Требования к монтажу водосточных систем

Установка водостоков – хоть своими руками, хоть силами приглашенных специалистов – должна выполняться по рекомендациям производителя водосточной системы.

Для крепления желобов могут использоваться только штатные, входящие в комплектацию системы кронштейны и хомуты. Изготовлены они могут быть из ПВХ (пластика) или оцинкованной стали.

Металлическими кронштейнами крепятся водостоки для крыши металлические – монтаж их предполагает, что крепежные элементы устанавливаются на стропильные ноги кровли дома.

Пластиковыми кронштейнами крепятся водостоки для крыши пластиковые – их монтаж осуществляется на кровельную фронтонную доску.

Крепежные элементы могут крепиться и непосредственно к настилу. Этот способ монтажа подходит и для ПВХ, и для оцинкованной стали.

Правила монтажа водостоков для крыши

Существует ряд правил, по которым устанавливаются сливы для крыши (имеется в виду установка водостока для крыши своими руками).

  1. Правило первое: для обеспечения эффективного стока воды при укладке желоба предусматривается небольшой уклон в сторону воронки; величина уклона составляет порядка 3 мм на погонный метр длины желоба.
  2. Правило второе: расстояние между кронштейнами не должно превышать 0,6 м для пластиковой и 1 м для металлической системы, а воронки и углы должны иметь крепление с обеих сторон. Несоблюдение этого правила грозит провисанием желоба и появлением нарушений в работе системы.
  3. Правило третье: между крайним кронштейном и заглушкой на торце желоба должно быть выдержано расстояние 25-30 см. Эта мера также способствует повышению жесткости системы.
  4. Правило четвертое: для обеспечения защиты от плесени водосточная труба должна располагаться на расстоянии около 5 см от стены; при этом каждое ее соединение должно иметь крепление к стене хомутом.
  5. Правило пятое: водосточные трубы устанавливаются в местах приема атмосферной воды; при этом нижние их сливы располагаются на высоте 20-30 см от грунта.

Установка водостока для крыши своими руками

Теперь о том, как монтируются водостоки для крыши – монтаж водосточной системы выполняется одинаково для пластика и металла.
Перечень необходимых инструментов:

  • рулетка, линейка и карандаш – для выполнения разметочных мероприятий;
  • шнур, ватерпас и шланговый уровень – для установки кронштейнов;
  • дрель, шуруповерт и отвертка – для крепления кронштейнов;
  • ножовка и пила – для распилов.

Порядок монтажа:

  1. Определение мест установки воронок.
  2. Разметка мест установки кронштейнов (сначала крайних, затем всех остальных).
  3. Закрепление кронштейнов на линии желоба.
  4. Сборка и монтаж желоба.
  5. Установка воронок.
  6. Сборка и монтаж вертикальной трубы.
  7. Установка слива в нижней части трубы.
  8. Ревизия установленных элементов.

На этом установка водостоков своими руками считается завершенной.

Источник: http://stroyusnulya. com/ustanovka-vodostoka-na-kryshe-svoimi-rukami.html

Установка водостока своими руками

На конечном этапе строительства дачи или частного дома решается вопрос об устройстве водостока. Это система, наличие которой позволяет защитить фундамент и стены здания от чрезмерного попадания воды. Если водостока нет, то струи дождя стекают с крыши по стенам и увлажняют цоколь. Это значительно сокращает срок службы фундамента и приводит к его разрушению или деформации.

У хозяина дома не вызовет больших сложностей установка водостоков своими руками. Это поможет сэкономить средства, затрачиваемые на реализацию проекта.

Самостоятельная установка водостоков на дом позволит не нанимать людей и не тратить на их работу деньги. Приложение незначительных усилий поможет окончательно обустроить крышу. При этом фундамент и стены дома окажутся под надежной защитой.

Особенности конструкции

Установка водостока требует предварительного планирования. При этом стоит иметь в виду, что систему слива внешних вод понадобится подбирать к каждому дому в индивидуальном порядке. Это позволит трубам не «разрезать» общий дизайн здания и смотреться на его фоне достаточно гармонично.

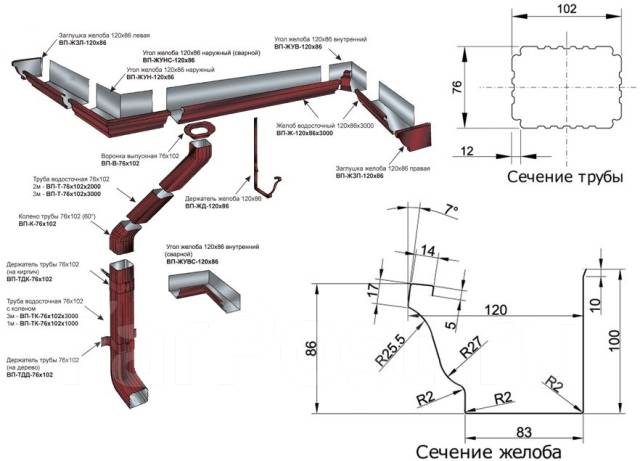

Водостоки состоят из труб и желобов, элементов крепления, которыми являются хомуты, кронштейны и т. д., а также водоприемных воронок. По способу своего расположения они бывают внутренними и наружными.

Первая из этих двух конструкций сооружается в регионах со сложными климатическими условиями, отличающимися большим количеством осадков. Внутренний водосток устанавливается также на крышах с плоской конструкцией. Его сооружение является делом достаточно сложным.

Ведь система подобного типа должна быть организована с правильным стоком вод, которые попадают с крыши непосредственно в трубопровод.

Общие принципы установки

Как добиться того, чтобы система отвода внешних вод работала максимально эффективно? Для этого необходимо соблюдать правила установки водостока. К ним относят:

  • Учет годового объема осадков в местности строительства.
  • Геометрические и архитектурные особенности кровли и здания, на котором монтируется система. Например, если между крайними точками (свесами) крыши расстояние не превышает 10 м, то для установки водостока понадобится всего одна труба. Количество этих элементов подлежит увеличению при больших размерах здания, причем оборудованы они могут быть не обязательно в крайних точках периметра дома.
  • Материалы, использованные для возведения стен и кровли.
  • Учет характеристик материалов, из которых будет сооружен водосток.

Проектирование

Установка водостоков на крыше своими руками невозможна без предварительного проектирования, то есть выполнения чертежа. Только в таком случае будут правильно рассчитаны материалы, которые понадобятся для монтажа конструкции. При этом уже на начальном этапе выявятся особенности водостока.

Так, водосточные трубы необходимо расположить по всему периметру здания. Основное, в чем потребуется определиться заранее, – куда будут сливаться дождевые и талые воды. Самый приемлемый при этом вариант – направить их в ливневую подземную канализацию. Однако подобная система имеется далеко не везде.

Именно поэтому стоки обычно направляют в специальные резервуары. Если и таковых не имеется, то остается только один вариант. Он предполагает оборудование сточного канала с изгибом или коленом, находящимся в 30 см от земли. Проходя по нему, вода будет попадать не на цоколь здания, а в сторону от него.

Уязвимое место водосточной системы – ее воронки. Через них вода направляется в трубы из желоба. Воронки должны быть прочно закреплены, иначе начнут деформироваться.

Выбор материала

Установка водостока на сегодняшний день может быть выполнена с помощью изделия из пластика, металла и меди. Каждый из этих материалов имеет свои достоинства и недостатки.

Например, пластиковые или полимерные конструкции наиболее доступны и имеют невысокую стоимость. При этом выполненный из них водосток достаточно устойчив к негативным факторам внешней среды.

Он не реагирует на воздействие солнечных лучей, на резкие перепады температур. Кроме того, пластиковые водостоки не издают громких звуков в то время, когда на них попадают струи дождя.

Подобные трубы легки в перевозке, так как не деформируются.

Производителями предлагаются пластиковые элементы для водостока самых различных тонов и оттенков. Это позволяет каждому хозяину подобрать цвет труб, наиболее подходящий фасаду его дома.

Однако, несмотря на обилие положительных качеств, установка водостока из ПВХ имеет и свои минусы. Они касаются недолговечности подобной системы, что вызовет надобность в ее реставрации.

Надежностью и прочностью отличаются металлические конструкции. Они служат достаточно долго, выполняя свою функцию на протяжении не одного десятка лет. Но при этом стоит учесть, что их цена значительно превысит стоимость пластика.

Тем хозяевам, для которых установка водостока на крыше подразумевает не только защитную, но и статусную функцию, можно порекомендовать приобретение систем из медных элементов. Они прочны, надежны и долговечны, но из-за своей высокой стоимости выполняются только под заказ.

Форма сечения

Когда проектируется установка водостока, следует выбрать не только материал. Понадобится также определиться и с формой сечения элементов. Она бывает трех видов:

  • прямоугольной;
  • полукруглой;
  • трапециевидной.

По этому параметру не имеется никаких отличий. Труба любой формы позволяет воде стекать с одинаковой интенсивностью. И здесь выбор будет зависеть только от пожеланий и вкуса заказчика. Однако специалистами подмечено, что водостоки круглой формы пропускают воду немного быстрее, к тому же реже засоряются.

Подготовка инструментов

Установка водостоков своими руками невозможна без специальных приспособлений. Ими являются:

  • строительный уровень;
  • рулетка;
  • шпагат;
  • перфоратор или дрель, функционирующие от аккумуляторных батарей, что важно при работе на высоте;
  • ножовка со сменными пилками, предназначенная для резки металла;
  • молоток, имеющий металлическую и резиновую рабочие поверхности;
  • напильник с мелкими насечками;
  • строительный нож;
  • саморезы.

Подготовка элементов системы

Для сооружения водостока понадобятся:

  • желоба;
  • трубы для отвода дождевых вод;
  • держатели для желобов, выбранные в зависимости от материала фасадной стены и кровли;
  • колено для сливных труб;
  • заглушки с уплотнителями;
  • монтажные фиксаторы;
  • сетки, устанавливаемые по всей длине системы и защищающие ее от засорения;
  • воронки;
  • хомуты;
  • уголки желоба в количестве, необходимом для монтажа запроектированной конструкции водостока.

Размещение крепежных элементов на стене здания

Соблюдая инструкцию установки водостока наружного типа, можно добиться качественной организации отвода влаги от дома. Первым шагом в монтаже такой системы является установка крепежных элементов.

Они необходимы для удержания водостока и создания необходимого уклона. Располагаются крепежные элементы на фасаде, на лобовой доске крыши или на досках настила (обрешетке).

Для обеспечения стока воды подобная система должна иметь определенный уклон.

Об этом важно помнить при самостоятельном выполнении работ.

Как же обеспечить подобные условия? Для этого нужно производить установку всех крепежных деталей водостока с перепадом высоты, равным пяти сантиметрам на каждые десять метров желоба.

Уклон должен быть осуществлен в ту сторону, где будет произведена установка трубы для слива. Такая конструкция позволит максимально быстро уходить воде и не допустить ее перелива из желоба в случае сильного дождя.

Если дом имеет значительные размеры (более 20 м в высоту), то на его фасаде должно быть установлено две трубы для слива. В связи с этим необходимо предусмотреть два уклона. Их начальный отсчет должен быть произведен от середины стены фасада. В соответствии с этим производится и монтаж крепежных деталей.

Его начинают с этой серединной точки, постепенно перемещаясь к углам здания. Металлические элементы распределяют по всей длине, закрепляя их через равные промежутки саморезами. Это позволит не допустить перекосов, переломов и других деформаций желоба, которые могут возникнуть во время эксплуатации водостока.

Размещение крепежных элементов на стропилах

Кронштейны, которые будут впоследствии удерживать желоб водосточной системы, могут располагаться не только на стене здания. Порой их крепят на стропилах. Однако стоит иметь в виду, что кронштейны для желоба располагаются друг от друга на расстоянии 50 см. Стропила с такой частотой не ставят.

Что же предпринять в таком случае? Для сооружения конструкции кронштейны могут быть закреплены и на досках обрешетки. Но при этом длины крепежной детали может быть недостаточно, для того чтобы соблюсти необходимый уклон.

Исправить такое положение дел можно за счет использования дополнительных вставок из соответствующего материала.

Установка воронок

Эти детали водостока устанавливаются в местах расположения труб, предназначенных для отвода воды. Если воронка помимо своей основной функции служит еще и соединительным элементом для желобов, то монтаж всей системы начинают с ее закрепления.

При установке этой детали в желобе прорезают отверстие. Для этого берут ножовку или ножницы по металлу (в зависимости от материала водостока). Далее края зачищаются напильником для снятия заусенцев.

В зависимости от материала водостока эта работа может быть выполнена и ножом. Установка пластикового водостока своими руками потребует прочного закрепления воронки с помощью водостойкого клея.

При монтаже металлической системы крепление нужно будет осуществить на фиксаторах, конструктивно предусмотренных производителями.

Установка защитных сеток

В систему водостока не должен попадать мусор, который скапливается на крыше. В противном случае она забьется и не позволит воде уходить из желоба в сливную трубу.

Именно поэтому в воронке должна быть закреплена сетка, задерживающая крупный мусор. После установки желобов подобную защиту можно будет установить по всей их протяженности. Особенно актуальна данная деталь для тех крыш, которые находятся под деревьями.

Монтаж желоба

Это следующий шаг при сооружении водостока. Внешний паз, расположенный на желобе, должен быть надет на кронштейн. После укладки его закрепляют при помощи фиксаторов. Такая конструкция защелкивается довольно просто.

Причем это должно происходить без пережимов и приложения каких-либо усилий. На концах желобов, где отсутствует труба слива, необходима установка заглушек.

О том, чтобы они не пропускали воду, нужно позаботиться еще при покупке, обратив внимание на наличие резинового уплотнителя в нижней части данного элемента.

Заглушку кладут уплотнителем вверх, вставляя после этого желоб полностью и плотно в пазы крайней детали. Желоба соединяют между собой. Для этого используют специальные элементы с уплотнителями, повышающими прочность стыков. Соединительная деталь располагается между двумя желобами и зажимается замком.

Некоторые специалисты рекомендуют осуществлять сбор всей горизонтальной конструкции на земле. И только после этого укладывать ее на кронштейны. Однако стоит иметь в виду, что установка пластикового водостока, имеющего большую длину, возможна только в том случае, если поднимать конструкцию наверх будут минимум два человека.

Монтаж водосточных труб, колен и хомутов

На воронку снизу необходимо надеть колено. Эта деталь должна полностью соответствовать диаметру данного элемента. Наличие колена позволит максимально приблизить трубу водостока к стене фасада. Это обеспечит простоту ее дальнейшего крепления. После труба соединяется с коленом.

Крепится такая конструкция при помощи хомутов, которые представляют собой две скобы, соединенные между собой при помощи болтов. В случае необходимости длину трубы можно увеличить, вставив такие детали одна в другую и стянув место соединения.

Крепят элемент слива к стене хомутами, которые располагают на фасаде здания на расстоянии 150 см друг от друга.

Несколько иначе производится установка пластиковых водостоков для крыши. Для их сливных труб хомуты располагают на расстоянии 80-100 см. Все кронштейны должны находиться строго вертикально. Это позволит избежать ненужного бокового давления на трубу.

Монтаж слива

Это завершающий этап выполнения работ по обустройству водовода. Слив представляет собой элемент, напоминающий установленное в верхней части трубы колено. Длина такого элемента обеспечивает отвод воды от цоколя здания и его фасада.

После завершения монтажа всю систему необходимо промыть. Это позволит выявить возможную неисправность водостока и устранить ее еще до того, как выпадут осадки.

Источник: https://www.syl.ru/article/334606/ustanovka-vodostoka-svoimi-rukami

Металлические водостоки для крыши — монтаж своими руками

Система для сбора и отвода ливневых вод защитит крышу, стеновые конструкции и фундамент дома от пагубного воздействия осадков.

Монтировать современные системы ливневой канализации собственными силами проблем не составляет.

Технология не сложная. Но смонтировать водосточную систему без инструмента и принадлежностей, ни у кого не получится. Что нужно для работы и как ее выполнить своими руками прочитайте ниже.

Какими они бывают

Наибольшее распространение для защиты зданий получили два вида систем водосбора:

  1. Металлические;
  2. Пластиковые.

Каждый из них имеет свою область применения, достоинства и недостатки.

Ливневка из полимерных материалов

Все элементы отвода ливневых вод от дома (описаны здесь), в том числе и, частично, крепления выполняются из пластиков – поливинилхлорида, полиэтилена низкого давления, полипропилена и др.

Применяются они все чаще, особенно, в городах, в районах с умеренным климатом.

К достоинствам таких систем относятся:

  • абсолютная коррозионная устойчивость, поскольку полимеры не подвержены окислению под действием кислорода воздуха и высокой влажности.

    Кроме того, почти все они устойчивы к воздействию агрессивных химических веществ, попадающих в атмосферу;

  • малый вес;
  • простота монтажа с использованием резиновых уплотнителей или клеевых составов;
  • широкий выбор цветовых исполнений, размеров и форм.

А вы знаете, как сделать раковину из бетона своими руками? Создать эксклюзивную сантехнику из, практически, подручных материалов, вам поможет прочтение полезной статьи.

О том, как сделать промывку системы отопления гидропневматическим способом, написано на этой странице.

Присущи таким системам сбора ливневых вод и традиционные недостатки пластиковых конструкций:

  • подверженность климатическим воздействиям.

    Особенно, критичны для них высокие и низкие температуры.

    При сильной жаре, элементы конструкции могут потерять форму, а на морозе — приобретают хрупкость.

    Кроме того, некоторые полимеры, например полиэтилен, теряют свойства при воздействии прямого солнечного света из-за пагубного влияния ультрафиолетового излучения;

  • низкая ремонтопригодность.

    Поврежденные детали из пластика подлежат только замене, что при монтаже на клей становится серьезной проблемой.

В качестве дополнительного преимущества для конечного потребителя выступает низкая цена пластиковых ливневок.

Металлические водоотливные системы

Для изготовления металлических систем используют:

  • листовую оцинкованную сталь,
  • сталь с покрытием из полимеров (внешним и внутренним),
  • тонкую листовую медь.

Последний вариант, по эксплуатационным характеристикам, превосходит остальные, но за счёт высокой стоимости широкого распространения не получил.

Желоба и трубы водоотливных систем из тонкой стали с защитным покрытием остаются популярными, благодаря своим достоинствам:

А что вы знаете про норму температуры в угловых квартирах зимой? Про режим, установленный законодательными актами, написано в полезной статье.

Через сколько метров расположен первый водоносный горизонт прочитайте здесь.

На станице: https://ru-canalizator.com/santehnika/s-oborudovanie/izmelchitel.html написано про установку насоса для кухни с измельчителем.

Из недостатков стальных ливневых систем выделяется только подверженность коррозии при повреждении защитного слоя.

Однако, он не сказывается критически на надежности и сроке службы ливневки, который, при правильном выборе и монтаже, превышает 20 лет (про установку дождеприемника для ливневой канализации прочитайте на этой странице).

Среди разновидностей водоотливных систем рассматривают изделия кустарного и промышленного производства

Кустарная ливневка, как правило, изготавливается из оцинкованной стали собственными силами или на заказ.

Среди преимуществ такого варианта, главное — возможность подгонки по индивидуальным размерам.

Это значительно упрощает монтаж систем, особенно, на крыше дома (про правила водоотведения написано здесь) со сложной конфигурацией.

Водосборники заводского изготовления имеют стандартные размеры и обладают рядом других преимуществ.

К таким относят:

  • особо стойкие полимерные покрытия,
  • широкий ассортимент деталей различных конфигураций,
  • выбор цветовых решений.

Кроме того, производители предлагают и оригинальные варианты, такие как практичные в эксплуатации прямоугольные желоба, изготовить которые в кустарных условиях, затруднительно.

Весомый аргумент в пользу ливневки серийного изготовления – комплектация системы, включающая все необходимое для монтажа:

  • от соединительных колен до заглушек, кронштейнов и хомутов.

Монтаж металлической ливневой канализации

Система сбора водостоков с крыш включает:

  1. Сливной желоб (один или несколько), предназначенный для сбора стекающие с крыши потоков воды;
  2. Сборную воронку, в которую поступает вода из желобов;
  3. Отводную (водосточную) трубу, предназначенную для слива воды из воронки на грунт или в специальные водосборные емкости (ливнеприемники).

[note]Все элементы стальной водоотливной системы монтируют при помощи саморезов и дюбель-гвоздей на кронштейнах.[/note]

Подготовка к выполнению работ

На этом этапе производят установку кронштейнов для крепления желобов.

Существует несколько вариантов их размещения, основные из которых:

  1. Монтаж на лобовой доске, предварительно закрепленной на стенах под кровельной системой;
  2. Крепление на стропилах кровли.

Важно! Правильное расположение водосборных желобов обеспечивает эффективный прием ливневых вод и их быстрый отвод с крыши.

Добиваются его, именно, за счет установки кронштейнов.

При размещении кронштейнов (крюков) под горизонтальные желоба придерживаются простых правил:

  1. Кронштейны устанавливают так, чтобы обеспечить уклон желоба в направлении сливной воронки.

    За счет этого увеличивается пропускная способность водоотливной системы, ускоряется поток воды, крыша быстрее освобождается от водной нагрузки.

    Практический совет!
    Уклон не обязательно должен быть значительным.

    Даже в 2-3 см на каждые 10 м желоба значительно повысят эффективность работы ливневки.

  2. Расстояние между кронштейнами не должно превышать 50 см.

    Важно!
    В месте установки приемной воронки кронштейны устанавливают с обеих сторон!

  3. Предпочтительнее, для монтажа желобов, использовать длинные кронштейны.

    Их преимущество в наличии разметки и нумерации.

    Благодаря этому, длинный кронштейн дает возможность легко отрегулировать наклон желоба, для этого его достаточно просто изогнуть по намеченной линии.

    Короткие кронштейны использует только там, где применение длинных, невозможно, ввиду конструктивных особенностей кровли или стеновых конструкций.

Пошаговая инструкция

Для правильного функционирования водоотливная система, при ее сборке соблюдают определенную последовательность операций.

Установка воронки

Количество водосборных воронок и места их установки зависят от длины крыши:

  1. Для крыши, длиной более 20 метров, устанавливают 2 воронки, монтируя их на углах здания;
  2. Для более коротких крыш выбирают простой вариант с установкой 1 воронки на одном из углов.

Практический совет! В некоторых случаях более эффективное решение — установка воронки не на углу, а по вертикальной оси стены.

В этом случае установка желобов производится с уклоном от каждого из углов крыши к месту расположения водосборной воронки.

Крепление желобов

После монтажа кронштейнов, установка водосточных желобов превращается в одну из простейших операций.

Однако, и в ходе ее выполнения, обязательно, придерживаются нескольких правил:

Правильная установка желобов ливневых систем требует объявления нескольких правил:

  • укладку желоба начинают от места монтажа водосборной воронки;
  • для надежной фиксации сегмент желоба сначала заводят во внутренний паз кронштейна, а затем во внешний.

    После выполнения этих операций сегмент зажимают фиксаторами;

  • чтобы получить сегменты желоба нужного размера их обрезают ножовкой или УШМ (болгаркой).

    После порезки места реза зачищают от заусенцев напильником;

  • сегменты желоба монтируют внахлест.

    При этом длина участка пересечения должна составлять не менее 5-6 см.

    При сборке следят, чтобы нахлёст выполнялся в сторону водосборной воронки.

    В этом случае протекание жёлоба на стыках исключается.

После окончания монтажа горизонтального участка со стороны противоположной воронке устанавливается заглушка.

Для надежной фиксации и предотвращения течи пазы заглушек обрабатывают герметиком или уплотняют резиновыми прокладками.

Для предотвращения засорение воронки и водосточной трубы мусором, опавшими листьями и т. д. на горизонтальных участках ливневой системы монтируют защитную сетку.

Замечание! Для установки желобов прямоугольной формы требуется использовать специальные крепления.

Такие кронштейны, как правило, поставляются в комплекте водосборной системы.

Прокладка водосточной трубы

Установка водосточной трубы начинается с присоединения к воронке и крепления переходного колена, направляющего поток воды, собранный воронкой в отводную трубу.

После его установки приступают непосредственно к монтажу сегментов трубы.

Сборку водосточной трубы ведут от присоединительного колена. Каждый сегмент трубы прикладывают к предыдущему (первый – к колену) и размечают места крепления.

Фиксируется на конструкциях, каждый сегмент, при помощи хомутов. Эти же хомуты обеспечивают стыковку частей трубы.

На деревянные конструкции хомуты крепят с помощью обычных саморезов.

Для стен из бетона, кирпича и других массивов камня применяют саморезы с соответствующими по диаметру дюбелями.

В нижней части водосточной трубы устанавливается колено под углом 45 градусов. Оно служит для отвода ливневых вод от фундамента в ливневую канализацию или септик (отзывы, какие лучше, прочитайте здесь).

Важно! При выборе материалов для ливневки в частном доме учитывают среднюю интенсивность осадков в регионе.

Именно на эту норму, с учетом площади крыши, рассчитывают сечение и производительность желобов, воронки и водосточной трубы!

Практический совет!

Ливневые воды, желательно, не просто сбрасывать на поверхность участка, а оборудовать для этого специальный дождеприемник (про локальные очистные сооружения ливневых стоков написано в этой статье), заглубленный или полностью закрытый.

Это убережет фундамент и цокольные этажи и/или подвальные помещения от проникновения воды во время дождей.

Преимущества обустройства водоотвода своими силами

Ни одна операция по установке ливнёвки не требует специального инструмента или особых профессиональных навыков. Выполнить работу под силу любому хозяину частного дома.

При этом:

  • система рассчитывается и монтируется в соответствии с собственными требованиями пользователя;
  • потребитель получает полную уверенность в работоспособности и безотказном функционировании ливневки;
  • экономятся время и средства на ожидание прибытия бригады мастеров и оплату их труда.

[note]Кроме того, хозяин дома получает полное представление о слабых местах системы, которые требуется регулярно контролировать и оперативно ремонтировать.[/note]

Не пожалейте трех минут своего времени и посмотрите, как правильно смонтировать водосточную систему своими руками.

установка, виды, конструкция, и как правильно сделать монтаж устройства своими руками, как крепить на покатых и прямых кровлях?

При дожде и таянии снега вода бесконтрольно устремляется по кровельному покрытию. Для направления этих потоков в нужную сторону и отвода воды необходима водотливная система. Установка отливов на крышу подчиняется определенным правилам, которые необходимо изучить перед началом самостоятельного монтажа.

Виды, устройство и предназначение

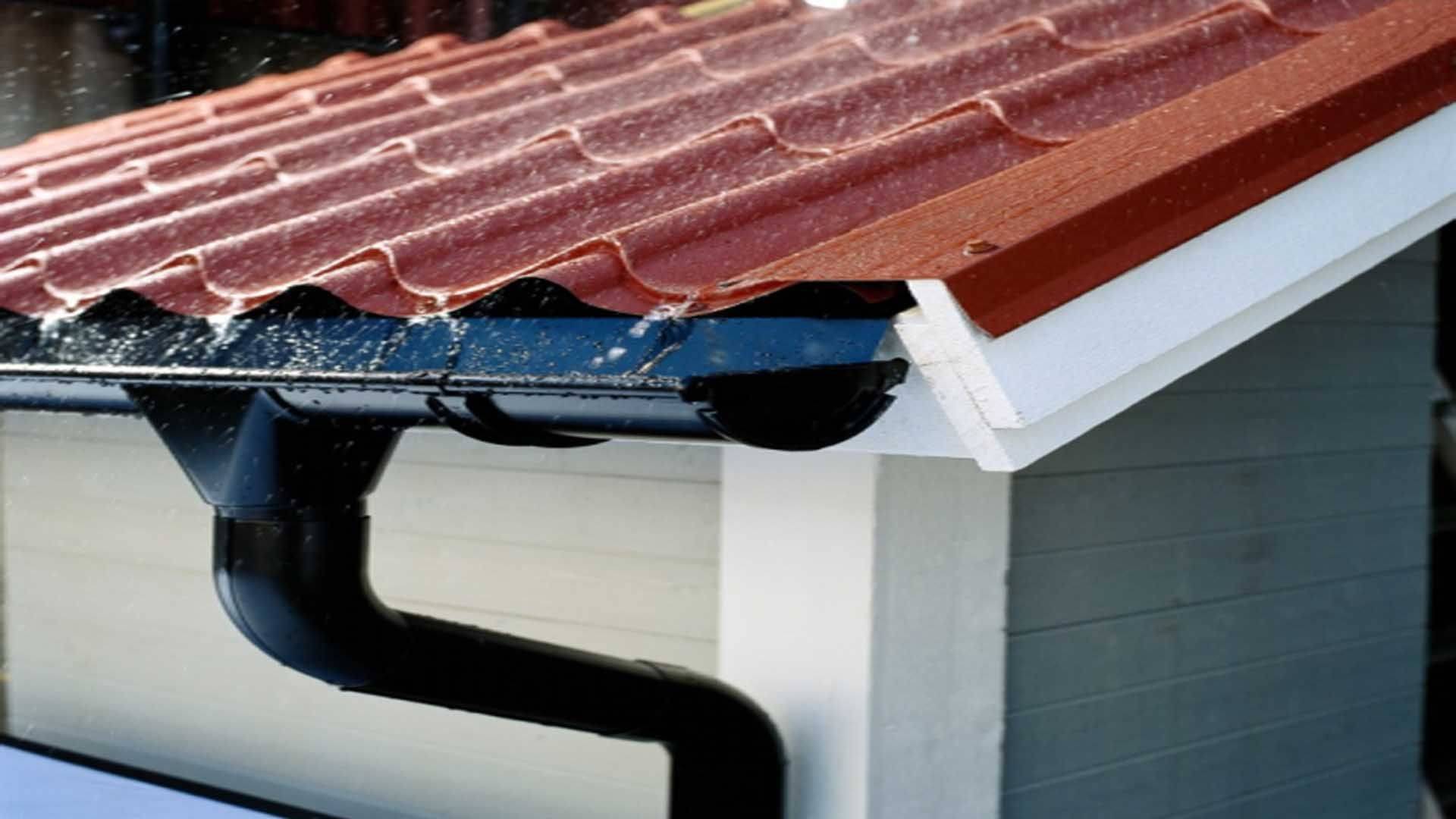

Отлив для крыши представляет собой систему желобов и труб, устанавливаемых по всему периметру кровли. Он предназначается для организованного отвода дождевой и талой воды в дренажную систему.

При отсутствии данной системы (даже при наличии карнизов и капельников) вода будет бесконтрольно стекать с крыши с образованием луж, затрудняя перемещение вдоль стен дома. Накопление влаги в непосредственной близости от фундамента способно оказать неблагоприятное воздействие на него и разрушить отмостку.

Отливы решают следующие задачи: сбор воды с поверхности кровли, направление собранных потоков в водоотводящие элементы и отвод жидкости по ним в нужные точки. Такие меры защищают фундамент дома от увлажнения.

В зимнее время желоб отлива избавляет от появления сосулек.

Кроме того, сбор осадочной воды позволяет ее использовать с пользой, например, для полива или хозяйственных целей.

Разновидности

Водоотливы для крыш различаются по используемым материалам для их изготовления:

  1. Алюминиевые отливы. Их основное достоинство – легкий вес. Однако под воздействием воды данный материал окисляется, и требуется защитная покраска, а ее придется периодически обновлять.
  2. Отливы из оксидированной меди. Преимущества: высокая коррозионная стойкость и благородный цвет, обеспечивающий привлекательный внешний вид. Ограничивает применение высокая цена и повышенный вес.
  3. Стальные оцинкованные отливы. Это один из самых распространенных вариантов. В его пользу говорит доступная цена, высокая механическая прочность и повышенная стойкость к коррозии. Главный минус: ускорение разрушения металла в местах повреждения цинкового покрытия.
  4. Отливы из нержавеющей стали. Они обладают высокой долговечностью и привлекательным внешним видом, но обходятся дорого.
  5. Пластиковые отливы. Этот вариант становится достаточно популярным с учетом использования современной, высокопрочной пластмассы. Пластик имеет малый вес, высокую водостойкость, легко монтируется, а детали из него быстро и надежно стыкуются. Проблема возникает из-за пониженной износоустойчивости и появления хрупкости при минусовых температурах.

В целом, металлические элементы обладают более высокой прочностью и долговечностью, но издают неприятный шум во время дождя или града. Для устранения этого недостатка, а также защиты от атмосферных воздействий нередко используются металлические листы с полимерным покрытием.

Водоотливы могут различаться по форме основных элементов. Желоба и трубы могут быть круглые, прямоугольные и фигурные:

  • При изготовлении своими руками чаще всего используется прямоугольное сечение, которое проще в изготовлении.
  • Оптимальный вариант – круглая форма. Она позволяет оптимально использовать площадь, а элементы меньше забиваются грязью.
  • Фигурные элементы применяются для придания дому оригинального внешнего вида.

По расположению водосточных труб выделяется внешняя и внутренняя система:

  • В первом случае трубы расположены с внешней стороны стены и к ним имеется свободный доступ с улицы.
  • Во втором случае водосток прячется под внешней отделкой или располагается внутри стены. Это защищает его от внешних воздействий, но он более сложен в изготовлении и обслуживании.

Конструктивные элементы внешней системы водостока

В конструкцию водоотливов крыши входят следующие элементы:

  1. Желоб. Он устанавливается по всему нижнему краю скатов крыши или по периметру плоской кровли и предназначен для сбора воды и направления ее к водосточным трубам. Желоб должен иметь уклон, обеспечивающий самоток в направлении сливной воронки.
  2. Водосточные трубы. Они располагаются вертикально по углам дома и в наиболее ответственных местах. В их задачу входит направление водного потока в место сбора в дренажной системе.
  3. Сливная воронка. Она соединяет водосточную трубу с желобом и должна обеспечивать герметичность стыка.
  4. Соединительные вставки. Они необходимы для соединения труб и желобов. Их задача: исключение деформации в месте стыка и сохранение постоянства внутреннего размера (диаметра).
  5. Концевые заглушки. Используются для герметизации торцов желобов при отсутствии замкнутой по всему периметру дома системы.
  6. Кронштейны, держатели. С их помощью закрепляются желоба и трубы.
  7. Хомуты. Необходимы при креплении водосточных труб для исключения их деформации.
  8. Дополнительные усиливающие элементы (соединительные вставки, уголки). Применяются при непрямолинейном расположении деталей водоотливной системы.
  9. Крепежные детали – оцинкованные саморезы соответствующего размера.

Важно! Элементы для устройства водоотлива подбираются с учетом используемых материалов, конструкции крыши (скатная или плоская (прямая)) и стен, проекта системы.

Так, в местах, где возможны значительные водные потоки (например, ендова), дополнительно устанавливаются ограничители и рассекатели, снижающие напор.

Принципы проведения расчетов

  • Площадь поперечного сечения желоба определяется по СП 17.13330.2011. Рекомендуется такой принцип: на 1 м2 площади кровли следует предусмотреть 1,5 см2 площади сечения желоба. Например, для кровли в 100 м2 потребуется прямоугольный желоб размером 15 × 10 см (150 см2).
  • Диаметр водосточных труб определяется согласно СП 32.13330.2012. Принцип используется тот же, что и для желоба. При площади кровли 100 м2 нужна труба сечением 150 см2, т. е. диаметром не менее 138 мм.
  • Количество водостоков определяется из условия, что длина одного желоба не должна превышать 10 м. На практике она выбирается в пределах 5–7 м.

Подготовка к монтажу на кровле, необходимые инструменты

Перед началом работ по установке отливов на крыше необходимо подготовить все необходимые материалы и инструмент.

Потребность в материалах (деталях) определяется следующим образом:

  1. Количество желобов определяется по длине скатов или периметру дома с учетом, что стандартная длина желоба – 3 м. Аналогично вычисляется количество труб исходя из количества точек слива и высоты дома. Стандартная длина трубы – 3 м.
  2. Число воронок определяется из расчета, что они устанавливаются не реже, чем через 10 м (обычно 5–7 м).
  3. Концевые заглушки – по 2 на каждый скат.
  4. Число соединителей вычисляется по количеству стыков при длине желобов 3 м.
  5. Кронштейны устанавливаются через каждые 60 см. Из этого условия определяется их количество.

Кроме того, потребуется по два колена на каждую водосточную трубу, а также уплотнители, герметик и водостойкая краска.

Помимо материалов заранее следует позаботиться об инструменте. Для монтажа отливов потребуются:

  • перфоратор для установки кронштейнов на стене для труб;
  • электродрель;
  • шуруповерт;
  • ножовка и ножницы по металлу;
  • напильник;
  • плоскогубцы;
  • молоток и киянка;
  • малярная кисть;
  • строительный уровень;
  • рулетка;
  • металлическая линейка;
  • отвес;
  • угольник;
  • маркер;
  • шпагат.

Установка своими руками

Монтаж отливов осуществляется после завершения строительства кровли, но кронштейны для желоба надо установить еще до укладки гидроизоляции.

Такой порядок позволит обеспечить герметизацию места установки и надежно закрепить конструкцию на крыше.

Подготовка

Перед началом работ:

  1. Максимально упрочняется начальная планка обрешетки или карнизная планка, к которой будут крепиться кронштейны.
  2. Выравнивается кромка кровли.
  3. Особое внимание уделяется участку стены, на котором будет находиться водосточная труба. Здесь должны прочно закрепиться держатели.
  4. Готовится точка слива воды с трубы. Обычно она направляется в дренажную траншею. Если ее нет, то площадка должна отводить воду от стены дома.

Как сделать разметку полосы?

Первый этап – разметка полосы, на которой будет закрепляться желоб. Для этого:

  1. Вначале определяются места расположения сливных воронок. Они отмечаются поперечной линией, определяющей центр воронки. Ее держатели располагаются на расстоянии 15–16 см от отметки.
  2. Далее отмечаются места установки кронштейнов. Шаг их крепления составляет 60 см.

Разметка линии крепежа держателей и наклона желоба

Следующий шаг – разметка линии крепежа отлива с помощью трассировочного шнура. При ее проведении должны выполняться такие условия:

  1. Обеспечение уклона желоба порядка 2–3 мм на каждый 1 м длины в направлении сливной воронки для обеспечения самотока воды.
  2. Желоб располагается ниже плоскости кровли на глубину не более 1/3–1/4 своей ширины.
  3. Удаление края желоба от карнизного свеса – не более 10 мм.

С учетом указанных условий отмечается нижняя граница расположения желоба (в центре сливной воронки). Верхняя точка его размещения находится в середине между соседними воронками. Она определяется с учетом требуемого уклона. Например, при расстоянии между воронками 10 м верхняя граница должна быть поднята в верхней точке на 5 × 2 мм = 10 мм.

После ее отметки маркером натягивается трассировочный шнур, который определит линию установки желоба с нужным уклоном. Он соединяет нижние и верхние точки крепежа и располагается на расстоянии 10 мм от кромки кровли. Для обеспечения разметки используется строительный уровень.

Устройство желобов по длине: как крепить?

Строго по троссировочному шнуру устанавливаются кронштейны. Они крепятся с помощью саморезов к обрешетке. Если применяются тяжелые отливы, то край обрешетки упрочняется доской (брусом) размером 15 × 5 см. Шаг установки кронштейнов – 50 см, но в месте стыка желобов по длине монтируется два держателя (с обеих сторон от стыка).

Желоба устанавливаются в держатели кронштейнов. При необходимости их можно слегка подгибать для плотного охвата. В месте стыка отрезков желобов по длине между держателями должна встать соединительная вставка. Расстояние между кромками совмещаемых желобов не должно превышать 8–10 мм.

Место соединения обрабатывается герметиком и проверяется путем пуска воды. После сборки стыка протечки не допускаются.

Как правильно установить трубу?

Водосточная труба подводится к желобу через сливную воронку. Она, в свою очередь, соединяется с отверстием в нем. Закрепляется воронка с помощью держателей с двух сторон. Сама водосточная труба может непосредственно стыковаться с воронкой или присоединяться с помощью колена в зависимости от расстояния от оси воронки до поверхности стены.

Труба монтируется вертикально, а ее нижний конец находится на высоте 25 см от земли или 15 см от отмостки. Для крепления к стене с помощью дюбелей устанавливаются держатели (кронштейны). Аккуратный охват и удержание трубы обеспечивают хомуты. Шаг крепления обычно составляет 1 м. При необходимости стыка двух труб применяются соединительные муфты. В месте стыка монтируется два держателя. Хомуты затягиваются плотно, но не деформируют трубу.

Если на стене расположены выступы, то для их огибания используются колена на 135, 90 или 60 градусов.

При креплении держателя используются дюбели разной длины. Например, в случае кирпичной кладки подойдут дюбели длиной 10, 16 или 22 см. Для деревянной стены применяются металлические скобы, закрепляемые винтами.

Защита водостока

Для надежной работы водостоков необходимы определенные защитные меры:

  1. Защита от коррозии. Она обеспечивается путем использования нержавеющих материалов или пластиковых покрытий как внутри, так и снаружи.
  2. Защита от листьев и крупного мусора. При попадании их в водосток образуются прочные пробки, закупоривающие трубу. Вода не может стекать вниз и падает бесконтрольно. Для предотвращения этого в сливной воронке предусматриваются специальные сетки. Периодически их надо прочищать, чтобы не ухудшилась пропускная способность стока.
  3. Защита от обледенения. В холодных регионах существует риск замерзания воды внутри труб, что может разорвать их при образовании льда или закупорить проход для воды, образующейся при таянии снега на крыше. Один из самых эффективных способов защиты – нагревательный кабель. Для устранения обледенения достаточно использовать кабель удельной мощностью 17–20 Вт/м.

Защитные меры для водостоков принимаются разные в зависимости от типа здания и водоотливной системы, других конкретных условий. Затраты должны быть соизмеримы возможному ущербу.

Водоотливы для крыши являются важным элементом. Экономия на них может привести к большим неудобствам в эксплуатации сооружений, а порой к снижению долговечности фундамента. Правильный выбор конструкции и точное соблюдение рекомендаций по монтажу позволяет самостоятельно установить надежную систему. Качественный водоотлив не только не нарушит эстетику дома, а, наоборот, придаст ему законченный вид.

Полезное видео

В видео показан процесс установки отливов на крыше своими руками:

Осмотр крыш — InterNACHI®

Освоение осмотра крыши: каркас крыши, часть 1

Доступ к крыше

Освоение проверки крыши: доступ к крыше, часть 1

Освоение проверки крыши: доступ к крыше, часть 2

Освоение проверки крыши: доступ к крыше, часть 3

Освоение проверки крыши: доступ к крыше, часть 4

Освоение проверки крыши: доступ к крыше, часть 5

КОМПОНЕНТЫ АСФАЛЬТА

Освоение кровли: битумная черепица, часть 1

ПЛИТКА ОРГАНИЧЕСКАЯ

Освоение кровли: битумная черепица, часть 2

Асфальтовый состав

Освоение инспекций кровли: битумная черепица, часть 3

Обратное покрытие

Гранулы

Освоение кровли: битумная черепица, часть 4

Клейкие ленты

Целлофановые полосы

Освоение кровли: битумная черепица, часть 5

ВИДЫ АСФАЛЬТОВОЙ ПЛИТКИ

Освоение кровли: битумная черепица, часть 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Освоение кровли: битумная черепица, часть 7

Различия в составе битумной черепицы

Осмотр кровли: битумная черепица, часть 8

ГАРАНТИИ НА АСФАЛЬТОВУЮ ПАНЕЛЬ

Освоение кровли: битумная черепица, часть 9

ТОЛЩИНА ПЕЧАТИ ДЛЯ КОНТРОЛЯ НА ПОЛЕЕ

Осмотр кровли: битумная черепица, часть 10

ПРОБЛЕМЫ С АСФАЛЬТОВОЙ ПЛИТОЙ

Освоение кровли: битумная черепица, часть 11

ДОЛГОСРОЧНЫЙ СРОК СЛУЖБЫ

Правильная установка

Качество черепицы

Несколько слоев

Направленная ориентация

Конструкция крыши

Освоение инспекций кровли: битумная черепица, часть 12

Климатическая зона

Термоциклирование

Гонт Цвет

Условия домашнего сайта

Высота

Качество обслуживания

Освоение кровли: битумная черепица, часть 13

ИСТОЧНИКИ ПОВРЕЖДЕНИЙ

Установка

Строительные нормы и правила

Освоение кровли: черепица из состава асфальта, часть 14

ПРЕДОСТАВЛЕНИЕ

IRC и рекомендации производителей

Требования к шагу

Требования к установке подкладки

Крутые крыши

Кровля с малым уклоном

Крепежные детали

Освоение кровли: битумная черепица, часть 15

ПРЕДЛОЖЕНИЕ в ДОЛИНАХ

Освоение кровли: битумная черепица, часть 16

МИГАЕТ

Требования IRC

ПЕРЕСЕЧЕНИЕ КРЫШИ-СТЕНЫ

Верхняя планка

Освоение контроля кровли: черепица из состава асфальта, часть 17

Боковая панель

ступенчатый оклад

Контр-прошивка

Дефекты боковины

Расстояние между стенами

Освоение кровли: черепица из состава асфальта, часть 18

СЧЕТЧИК

Противомоскитное ограждение кирпичной стены

Противомикшер у каменных стен

Освоение кровли: битумная черепица, часть 19

Отрывная планка

Изменения уклона или направления крыши

Долины

Бедра

Освоение кровли: черепица из состава асфальта, часть 20

Изменения шага

Гидравлический оклад

Проходы в крыше

Мансардные окна

Освоение кровли: битумная черепица, часть 21

Точки механического крепления

Освоение инспекций кровли: битумная черепица, часть 22

СПОСОБЫ УСТАНОВКИ ПАНЕЛИ

Ограничения наклона

Типы долин

Открытые долины

Закрытые долины

Вырезанные долины

Тканые долины

Освоение кровли: битумная черепица, часть 23

СПОСОБЫ УСТАНОВКИ ПАНЕЛИ

СТОЙКА

Освоение кровли: битумная черепица, часть 24

КРЕПЕЖИ

Заявление об отказе от ответственности за правильное крепление

Требования юрисдикции

Тип застежки

Гвозди

Освоение инспекций кровли: битумная черепица, часть 25

Глубина проникновения

Размещение крепежа

Стандартные шаблоны

Модели с сильным ветром

Освоение кровли: битумная черепица, часть 26

Удерживающая способность субстрата

Битумная черепица

Проверка правильности крепления

Проверка битумной черепицы

Освоение кровли: битумная черепица, часть 27

ПЕРЕКРЫТИЕ НАД СУЩЕСТВУЮЩЕЙ ПЛИТКОЙ

Пониженное сопротивление удару

Соединение и вложение

Освоение кровли: черепица из состава асфальта, часть 28

УВЕЛИЧЕНИЕ ВЕСА КРЫШИ

Освоение инспекций кровли: битумная черепица, часть 29

АСФАЛЬТОВАЯ ЧАСТЬ ВЫВОДА

Качество черепицы

Ориентация конструкции

Угол наклона крыши

Климат

Термоциклирование

Цвет крыши

Высота

Вентиляция конструкций крыши

Качество обслуживания

АСФАЛЬТОВАЯ ДОРОЖКА

Упаковка

Установка

Медленное, продолжительное старение

Ускоряющееся ухудшение

Освоение кровли: битумная черепица, часть 30

Влажность

Влияние влаги

Ледяные плотины

Освоение кровли: битумная черепица, часть 31

Асфальтовый слой

Летучие вещества

Освоение кровли: битумная черепица, часть 32

ПРОЧНОСТЬ

Наполнитель

Полимеры

Температура перехода

Освоение кровли: битумная черепица, часть 33

ПОТЕРЯ ГРАНУЛ

Новые крыши

Равномерная потеря гранул

Ориентация склона

Проблемы с пакетом

Отслаивание

Пеший трафик

Освоение кровли: битумная черепица, часть 34

ДЕФЕКТЫ ПРИ ПРОИЗВОДСТВЕ АСФАЛЬТА

Неадекватное асфальтовое покрытие

Блистеры

Битумная черепица

Освоение кровли: черепица из состава асфальта, часть 35

КОСМЕТИЧЕСКИЕ ВОПРОСЫ

Визуальные проблемы

Цвета черепицы

Участки для смешивания черепицы

Масло и пыль

ИЗГОТОВЛЕНИЕ ВАРИАНТОВ

Наклон гранул

Наклон гранул со скоростью машины

Размер гранул

Смесь гранул со скоростью машины

Заливка гранул

Смешивание водорослей и черепицы, не устойчивой к водорослям

Освоение кровли: битумная черепица, часть 36

МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ

Повреждение инструмента

Удар

Задиры

Марринг

Умышленное повреждение

Освоение инспекций кровли: битумная черепица, часть 37

ОСНОВАНИЯ

Древесная плита

Фанера и OSB

Толщина оболочки

Современные стандарты

H-образные зажимы

Осмотр кровли: черепица из состава асфальта, часть 38

РАЗДЕЛЕНИЕ ПЕЧАТИ

Разделение vs.Трещины

ТЕПЛОВОЕ РАСЩЕПЛЕНИЕ

Сборка конструкции крыши

Раскалывание швов черепицы

Освоение кровли: битумная черепица, часть 39

ДВИЖЕНИЕ ОСНОВАНИЯ

Расширение и сжатие оболочки

Начальное кондиционирование

Сезонные колебания

Расщепление черепицы

Расчесывание черепицы

Освоение кровли: битумная черепица, часть 40

СТРОИТЕЛЬНЫЙ ПРОЕКТ

Вентиляция конструкции крыши

Сезон охлаждения

Отопительный сезон

Проблемы с влажностью

Рост плесени

Ледяные плотины

Освоение кровли: черепица из состава асфальта, часть 41

УЩЕРБ ОКРУЖАЮЩЕЙ СРЕДЕ

Повреждение дерева

Ущерб, нанесенный животными

Биологический рост

Водоросли

Предотвращение роста водорослей

Освоение кровли: битумная черепица, часть 42

Биологический рост

Мох

Лишайник

«Табак-сок»

Освоение инспекций кровли: битумная черепица, часть 43

ПОВРЕЖДЕНИЕ ОТ Града

Сопротивление удару

Характеристики повреждений

Освоение кровли: битумная черепица, часть 44

Мат

Состав асфальта

Отсутствие учебы

УФ-излучение

Заключение

Освоение кровли: битумная черепица, часть 45

ПОВРЕЖДЕНИЕ СЛОЯ ГРАНУЛ

Функциональные повреждения

Качество асфальта

Hailstone Properties

«Автостопщики»

Ветер Град

Освоение кровли: битумная черепица, часть 46

Зона поражения

Угол удара

Температура

Опора подложки

Град урона vs.Блистеры

Освоение кровли: битумная черепица, часть 47

Свойства материала

Умышленное повреждение

Освоение кровли: черепица из состава асфальта, часть 48

Молотки шаровые

Характеристики повреждений шарико-упорными молотками

Молотки

Монеты

Мячи для гольфа

НЕУМЕРЕННЫЙ УЩЕРБ

Повреждение инструмента и оборудования

Освоение кровли: битумная черепица, часть 49

ПОВРЕЖДЕНИЕ ВЕТРА

Стандарты ветроустойчивости

Факторы ветра

Режимы отказа

Подъем на выступ

Гибкая черепица

Биговки и разрывы

Освоение инспекций кровли: битумная черепица, часть 50

Обдув

Клейкие ленты

Передача

Инфляция

Освоение кровли: черепица из состава асфальта, часть 51

Битумная черепица

Грабли

Старение

Проверка правильности крепления

Битумная черепица

Осмотр кровли: черепица из состава асфальта, часть 52

ВИДЫ ПОВРЕЖДЕНИЙ КАМНЯ

Сломанные или сломанные выступы

Обломки

Обдув черепицы

Осмотр кровли: битумная черепица, часть 53

КРЕПЕЖИ

Требования юрисдикции

Типы креплений

Скобы

Гвозди

Правильная установка крепежа

Размещение крепежа

Удерживающая способность подложки

Недостаточное проникновение

Осмотр кровли: битумная черепица, часть 54

ИНДИВИДУАЛЬНАЯ ЗАМЕНА ПАНЕЛИ

Осмотр

На крыше

Проверка приклеивания черепицы

Проверка приклеивания черепицы

Крепление для черепицы

Проблемы с черепицей

Проблемы с миганием

Проблемы с недоплатой

Освоение инспекций кровли: битумная черепица, часть 55

Осмотр крыши чердака

Проникновения

Плохое соединение

Осмотр крыши: осмотр крыши чердака

Системы вентиляции чердаков

Вентиляция конструкций крыши

Охлаждает крышу

Охлаждает жилое пространство

Удаляет влагу

СИСТЕМЫ АКТИВНОЙ ВЕНТИЛЯЦИИ

Вентилятор с термостатическим управлением

Вентилятор для всего дома

Обратное оформление

Освоение инспекций кровли: системы вентиляции чердаков, часть 1

ПАССИВНЫЕ СИСТЕМЫ

Вентиляционные отверстия под потолком

Фронтальные вентиляционные отверстия

Вентиляционные отверстия на крыше

Ветряная турбина

Освоение инспекций кровли: системы вентиляции чердаков, часть 2

Непрерывный сброс конька

Достаточная вентиляция

ЛУЧЕВЫЕ БАРЬЕРЫ

Освоение инспекций кровли: системы вентиляции чердаков, часть 3

мигающий

Требования IRC

Коррозия

Освоение кровли: мигание, часть 1

ГОЛОВНАЯ ПЛАНКА

Боковая панель

Шаг мигающий

Плитка требует облицовки поддона

Размеры ступенчатого оклада

Освоение кровли: мигание, часть 2

СЧЕТЧИК

Контр-оклад на кирпичных верхних и боковых стенках

Освоение кровли: мигание, часть 3

МИГАЕТ ВЫПАДЕНИЕМ

Освоение кровли: мигание, часть 4

ДОЛИНЫ

Открытые долины

Закрытые долины

Освоение кровли: мигание, часть 5

ИЗМЕНЕНИЯ В ШАГЕ

КАПЕЛЬНАЯ КРАЯ

Освоение кровли: мигание, часть 6

Урон градом

Ущерб от града: где и когда?

Освоение кровли: повреждение градом, часть 1

ОПРЕДЕЛЕНИЕ УЩЕРБА ОТ Града

Функциональные повреждения

Косметические проблемы

Освоение кровли: повреждение градом, часть 2

ХАРАКТЕРИСТИКИ ПОВРЕЖДЕНИЯ Града

ЭНЕРГИЯ УДАРА

Размер

Освоение осмотра крыши: повреждение градом, часть 3

Плотность

Скорость

Изменения в штормах

Освоение кровли: повреждения от града, часть 4

Форма

Угол удара

Направленность

Освоение проверки крыши: повреждение градом, часть 5

Тип кровельного материала

Тип кровельного материала

Состояние кровельного материала

Участок рубероида

Тип субстрата

Температура кровельного материала

Освоение кровли: повреждение градом, часть 6

СУДЕБНЫЙ УЩЕРБ

ОБЯЗАТЕЛЬНЫЙ УЩЕРБ

Брызги

ИСТОЧНИК ПОВРЕЖДЕНИЯ

Освоение осмотра крыши: повреждение градом, часть 7

Направленность

Случайное падение

Умышленное повреждение

Возраст повреждений

Освоение проверки крыши: повреждение градом, часть 8

ИДЕНТИФИКАЦИЯ ОБЯЗАТЕЛЬНОГО УЩЕРБА

Урон от высоты

Водостоки и водостоки

Освоение кровли: повреждение градом, часть 9

Урон от высоты

Окна и двери

СТОРОН

Виниловый сайдинг

Освоение осмотра крыши: повреждение градом, часть 10

Ограждение

Окрашенные поверхности

Кондиционеры

Электрические панели

Крышки оконных колодцев

Указатели направления

Освоение осмотра крыши: повреждение градом, часть 11

УЩЕРБ НА КРЫШЕ

Тестовые квадраты

Количество просмотров

Замена ската / крыши

Разногласия

Разрешение разногласий

Освоение инспекций крыши: повреждение градом, часть 12

Металлические крыши

Металлические кровельные конструкции и конструкции

Энергетическое состояние металлов

Освоение инспекций кровли: металлические крыши, часть 1

КОРРОЗИЯ

Гальваническая щелевая коррозия

Коррозия

Нитевидная коррозия

Освоение инспекций кровли: металлические крыши, часть 2

МЕТАЛЛЫ ДЛЯ КРОВЛИ

Естественное выветривание

Медь

Алюминий

Освоение инспекций крыши: металлические крыши, часть 3

Сталь

Сталь с покрытием

Оцинкованное покрытие

Galvalume®

Освоение инспекций крыши: металлические крыши, часть 4

БАРЬЕРНЫЕ ПОКРЫТИЯ

Типы красок

Освоение инспекций крыши: металлические крыши, часть 5

УСЛОВИЯ ПОВРЕЖДЕНИЯ

Дефекты поверхности

Освоение инспекций крыши: металлические крыши, часть 6

УСТАНОВКА МЕТАЛЛИЧЕСКОЙ КРЫШИ

Освоение инспекций крыши: металлические крыши, часть 7

СПОСОБЫ КРЕПЛЕНИЯ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Освоение инспекций крыши: металлические крыши, часть 8

ПЛИТА МЕТАЛЛИЧЕСКАЯ

Освоение инспекций крыши: металлические крыши, часть 9

ПОВРЕЖДЕНИЕ ОТ Града МЕТАЛЛИЧЕСКОЙ КРЫШИ

ПОВРЕЖДЕНИЕ ВЕТРА МЕТАЛЛИЧЕСКОЙ КРЫШЕ

Освоение инспекций крыши: металлические крыши, часть 10

Осмотр кровли: проблемы с влажностью

Освоение кровли: средства индивидуальной защиты

Освоение кровли: вредители

Осмотр крыши: фотография

Освоение инспекций крыши: защита органов дыхания

Системы дренажа крыш

Желоба

Освоение инспекций крыши: дренажные системы крыш, часть 1

ВОДЫ

Внутренние водосточные трубы

Освоение инспекций крыши: дренажные системы крыши, часть 2

Каркас крыши

ОБЫЧНЫЕ КРЫШИ

Освоение кровли: каркас крыши, часть 1

МЕТАЛЛИЧЕСКИЕ СОЕДИНЕНИЯ И КРЕПЕЖИ

Отказ крепежа

Освоение осмотра крыши: каркас крыши, часть 2

ФЕРМЫ КРЫШИ

Осмотр крыши: каркас крыши, часть 3

Проходы в крыше

ПРОВЕРКА ДЫМОХОДОВ

МИГАЕТ

Освоение инспекций крыши: проникновения в крышу, часть 1

Крикет

Колпак

Дымоход

Искрогасители

Дымоход на чердаке

Освоение инспекций крыши: проникновения в крышу, часть 2

ВЕНТС

Освоение инспекций крыши: проникновения в крышу, часть 3

Освоение инспекций крыши: проникновения в крышу, часть 4

НЕБОЛЬШИЕ ФОНАРЫ

МЕХАНИЧЕСКИЕ ТОЧКИ КРЕПЛЕНИЯ

Освоение инспекций крыши: проникновения в крышу, часть 5

Стили крыш

Освоение инспекций крыши: стили крыши

Кровля из шифера

Освоение инспекций крыши: шиферные крыши, часть 1

СВОЙСТВА ШЛИФТА

Срок службы шифера

Иностранный шифер

Освоение инспекций крыши: шиферные крыши, часть 2

СТИЛИ ШЛАНЦЕВОЙ КРЫШИ

Освоение инспекций крыши: шиферные крыши, часть 3

ДОЛГОВЕЧНОСТЬ ШЛАНГА

Освоение инспекций крыш: шиферные крыши, часть 4

ИЗГОТОВЛЕНИЕ И УСТАНОВКА СЛИТА

Освоение инспекций кровли: шиферные крыши, часть 5

Освоение инспекций крыш: шиферные крыши, часть 6

Освоение инспекций кровли: шиферные крыши, часть 7

Освоение инспекций крыши: шиферные крыши, часть 8

ИНСПЕКЦИЯ ТАБЛИЦЫ

Доступ к шиферной крыше

Квалификация подрядчика

Сломанный шифер

Снежная охрана

Желоба

Сланец для очистки

Конструкция шиферной крыши

Освоение осмотра кровли: шиферные крыши, часть 9

Поврежденная подложка

Протекающая шиферная крыша

Насекомые

«Дребезжание»

Освоение инспекций крыши: шиферные крыши, часть 10

РЕМОНТ ПОЛЕВЫХ ПЛИТ

Освоение осмотра крыш: шиферные крыши, часть 11

ПОВРЕЖДЕНИЕ ГРАДОМ ШЛАНЦЕВОЙ КРЫШИ

Освоение инспекций крыш: шиферные крыши, часть 12

КОМПОЗИТНЫЙ ПЛАН

Гарантии

Освоение инспекций крыши: шиферные крыши, часть 13

Черепичная крыша

Боковые профили

Блокирующие плитки

Плитка внахлест

Стык плитки

Birdstop

Освоение инспекций кровли: черепичные крыши, часть 1

УСТАНОВКА ПЛИТКИ

Минимальный уклон крыши

Обшивка кровли

Подложка

мигающий

Крепежные детали

Освоение инспекций кровли: черепичные крыши, часть 2

БЕТОННАЯ ПЛИТКА

Освоение инспекций кровли: черепичные крыши, часть 3

ИНСПЕКЦИЯ БЕТОННОЙ ПЛИТКИ

Освоение инспекций кровли: черепичные крыши, часть 4

ПРОИЗВОДСТВО ГЛИННОЙ ПЛИТКИ

Освоение инспекций кровли: черепичные крыши, часть 5

УСТАНОВКА ПЛИТКИ

Освоение инспекций крыш: черепичные крыши, часть 6

Подложка

ЦЕЛИ ПРЕДОСТАВЛЕНИЯ

Освоение кровли: подкладка, часть 1

ВИДЫ ПРЕДОСТАВЛЕНИЯ

АСФАЛЬТНО-НАСЫЩЕННЫЙ ВОЙЛОК

Освоение кровли: подкладка, часть 2

АСФАЛЬТ РЕЗИНЕННЫЙ

Освоение кровли: подкладка, часть 3

Небитумная синтетическая подложка

Освоение кровли: подкладка, часть 4

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПРОДОЛЖИТЕЛЬНОСТЬ

Типы климата

Конструкция крыши

Освоение кровли: подкладка, часть 5

Урон ветром

Освоение проверки крыши: повреждение ветром, часть 1

ФАКТОРЫ, ВЛИЯЮЩИЕ НА СКОРОСТЬ ВЕТРА

Высота над землей

Скорость ветра

Освоение проверки крыши: повреждение ветром, часть 2

КАК ВЕТЕР СОЗДАЕТ ПОВРЕЖДЕНИЯ

Освоение осмотра крыши: повреждение ветром, часть 3

ХАРАКТЕРИСТИКИ ПОВРЕЖДЕНИЯ ВЕТРА

Освоение осмотра крыши: повреждение ветром, часть 4

СМЯГАТЕЛЬНЫЕ ФАКТОРЫ

Освоение проверки крыши: повреждение ветром, часть 5

ПРОВЕДЕНИЕ ПРОВЕДЕНИЯ ПОВРЕЖДЕНИЯ ВЕТРА

ПОВРЕЖДЕНИЕ ВЫСОТЫ

Освоение проверки крыши: повреждение ветром, часть 6

Древесина и черепица

Стандарты производства и применения

Обработка консервантом

Освоение кровли: тряска дерева и черепица, часть 1

Орган оценивания

Освоение кровли: тряска дерева и черепица, часть 2

РАССЛАБЛЕНИЕ И ПЕРЕСЕЛЕНИЕ

Освоение кровли: тряска дерева и черепица, часть 3

КРЕПЕЖИ

ПРОБЛЕМЫ С ДЕРЕВЯННОЙ КРЫШЕЙ

Выветривание

Экстрактивное кровотечение

Освоение кровли: тряска дерева и черепица, часть 4

Скорость выветривания

Искажения

Проверки

Расщепление

Освоение кровли: тряска дерева и черепица, часть 5

МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ

ЭКОЛОГИЧЕСКИЕ ПРОБЛЕМЫ

Освоение кровли: тряска дерева и черепица, часть 6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДЕРЕВЯННОЙ КРЫШИ

Освоение кровли: тряска дерева и черепица, часть 7

Объяснение вашей дренажной системы

Дренажная система вашего дома использует силу тяжести для отвода воды через дом и наружу для дренажа.Сточные и грязные воды проходят через «почвенный штабель», который, в свою очередь, отводит сточные воды через основной сток, обычно расположенный под домом. Изгибы трубы, называемые «ловушками», предотвращают выход запахов отходов через трубы. Вентиляционные отверстия предотвращают выход этих газов через дом. Ваша сантехника обычно отводится через вашу крышу через «главный стек».

Условия для дренажной системы:

  • Домашняя канализация : Труба, проходящая между канализацией дома и общественной канализацией или септиком.
  • Дренаж дома : Самая нижняя часть домашней дренажной системы, эта труба принимает сливы из почвы, сточных вод и других дренажных труб, а затем направляет эти сливы в канализацию дома. Дренаж дома заканчивается сразу за передней или фундаментной стеной здания и действует под действием силы тяжести.
  • Грунтовая труба и труба : Любая линия трубы, по которой осуществляется отвод воды из туалетов. Термин «штабель» относится к вертикальным участкам таких трубопроводов.
  • Сточная труба и труба : Вся труба, принимающая слив от оборудования, кроме туалетов.Непрямая сточная труба не соединяется напрямую ни со сливом дома, ни с почвой, ни со сточной трубой, а обычно заканчивается над переливным краем приспособления, которое снабжается водой, улавливается и вентилируется.
  • Ловушка : Относится к фитингу или устройству, сконструированному для предотвращения прохождения воздуха или газа обратно через трубу или приспособление без существенного влияния на поток сточных вод.
  • Вентиляционный трубопровод : Обеспечивает вентиляцию дренажной системы и предотвращает сифонирование ловушки и обратное давление от засорения или загрязнения дренажной системы.Местная вентиляционная труба — это воздуховод или труба, подключенные к арматуре или ловушке со стороны дома, через которые грязные пары могут удаляться из комнаты.
  • Дренаж под домом : Любая часть дренажной системы, которая не может дренироваться под действием силы тяжести, но все же обеспечивает удаление сточных вод.

Установка системы стоячих фальцев без стыков для металлических крыш

Инструкции по установке окна

Внимание! Правильные методы установки окон в полнокадровом исполнении или встраиваемых приложений имеют решающее значение для достижения проверенных рабочих характеристик окна и долгосрочного использования и экономии энергии для

. Подробнее

Руководство по кровле для жилых домов

Руководство по кровельным покрытиям для жилых домов СОДЕРЖАНИЕ Деталь здания и аксессуары…… 1 Введение панели и обращение с ней …… 2 Резка и обрезка …. 3 Подготовка крыши ….. 3 Наклон крыши ….. 3 Переливание кровли …

Подробнее

УСТАНОВКА ОКНА ОТСЕКА

УСТАНОВКА ОКНА ОТСЕКА Установка окна-эркера Эти инструкции касаются замены существующего окна-эркера или замены прямого окна новым эркером в проеме

Подробнее

Руководство по установке AZEK Rail

ОТДЕЛКА МОЛДИНГ ДЕКА КРЫЛЬЯ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАЗАД AZEK Установка направляющих направляющих AZEK со стеклянным заполнением… 2 Установка лестницы AZEk Rail со стеклянным заполнением … 9 Примечания … 14 Пожалуйста, полностью прочтите все инструкции

Подробнее

Windows Tundra Series Январь 2016 г.

Окна серии Tundra Январь 2016 г. Новые инструкции по монтажу конструкции Приспособления для гвоздя, ребра J-Fin и Brickmold. ВНИМАНИЕ! Перед установкой

прочтите и поймите все инструкции по установке. Подробнее

Строительство из кирпичного шпона

Конструкция из кирпичного шпона Контрольный список рекомендуемых инструментов и вспомогательных средств Молоток Рулетка 3/4 дюйма [19 или 20] Долото по дереву Деревянные или пластиковые прокладки Монтировка Универсальный нож Пистолет для уплотнения и уплотнения Power

Подробнее

Роликовые шторы Basic Spring Motor

Подробное руководство по установке роликовой шторки Базовая роликовая шторка с пружинным двигателем ВНИМАНИЕ !!! ПРОЧИТАЙ ВНИМАТЕЛЬНО! Этот оттенок имеет надежный и долговечный Spring Motor.Пружинный двигатель должен иметь надлежащее натяжение

Подробнее

инструкции по установке

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ УСТРОЙСТВА для кондиционеров, проходящих через стену Во избежание риска получения травм, материального ущерба или повреждения продукта из-за веса этого устройства и острых краев, которые могут быть открыты:

Подробнее

Руководство по установке RadianceRail

Руководство по установке RadianceRail Установка RadianceRail с CableRail от Feeney… 2 Установка CableRail от Feeney для RadianceRail … 7 Установка лестниц RadianceRail с CableRail от Feeney … 10

Подробнее

Композитный каменный шпон

Руководство по установке композитного каменного шпона Версия 1 июн 2015 www.compstone.com Руководство по установке композитного каменного шпона Содержание Введение и обзор 3 Необходимые инструменты 4 Дополнительные инструменты 4 Рекомендации по установке:

Подробнее

Инструкции по установке 4508 4508S

SYMPHONY Смеситель для унитаза со сливом Speed ​​Connect Поздравляем с покупкой смесителя American Standard со сливом Speed ​​Connect — функцией, которую можно найти только в смесителях American Standard.Скорость Коннект

Подробнее

инструкции по установке

Инструкции по установке Содержание Рабочий лист по установке … 3 Таблица расчетов … 4 5 Обзор установки … 6 Глоссарий терминов … 7 Определение места слива … 8 Установка G-канала … 9

Подробнее

Расширение шкафа типа 40

Расширение шкафа типа 40 с помощью дополнительного терминала 4220P 3M, инструкции на 400 пар и перемычки, январь 2006 г. Содержание 1.0 Общие сведения … 3 2.0 Общее описание шкафа … 3 3.0 Необходимые инструменты …

Подробнее

ТОРМОЗНОЙ ПЛИТЕЛЬ МОДЕЛИ G300

ТОРМОЗНОЙ ПРОДУВАТЕЛЬ МОДЕЛИ G300 Информация по установке, эксплуатации и ремонту Branick Industries, Inc. 4245 Main Avenue P.O. Box 1937 Fargo, North Dakota 58103 REV060616 P / N: 81-0035G 1 ЭТА СТРАНИЦА НАМЕРЕННО

Подробнее

Перила лестницы.Инструкция по установке

Руководство по установке лестничных перил НАИЛУЧШИЙ ВЫБОР ДЛЯ ПРОЧНЫХ И ПРОЧНЫХ СИСТЕМ ПОЕЗДКОВ Наш эксклюзивный производственный процесс гарантирует, что наши виниловые перила будут обеспечивать непревзойденную прочность, плюс это практически обслуживание Подробнее

Руководство по установке AZEK Rail

ОТДЕЛКА ПРОФИЛЬНОЙ ДЕКИ КРЫЛЬЯ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ РЕЛЬСЫ AZEK Установка направляющих AZEK с CableRail от Feeney… 1 Установка CableRail от Feeney для AZEK Rail … 7 Установка направляющих лестниц AZEK с CableRail

Подробнее

Проверка влажности StuccoSpec

электронная почта — [email protected] Объект StuccoSpec для проверки влажности, расположенный по адресу: 265 Elm Street, Anywhere, USA 27.01.02 Заказчик: Mr. & Mrs. John Doe # 2 Song Sparrow Place, The Woodlands, T 77381281 -364-0012

Подробнее

ECM-D70T / ECM-D70T1.5

Эллиптическое потолочное двойное крепление для от 37 до 50 плоских панелей ИНСТРУКЦИИ ПО УСТАНОВКЕ СОЗДАВАЕМ ПОЛОЖИТЕЛЬНЫЙ ОПЫТ ДЛЯ КЛИЕНТОВ 9531-041-001-01 Содержание Инструменты для установки ECM-D70T / ECM-D70T1.5 … 3 Список деталей …

Подробнее

Calvert USA, Inc. Чердак

Calvert USA, Inc. Чердачные лестницы Инструкции по установке лестниц доступа с вертикальным открыванием Номера моделей: от 7035 до 7047 Calvert USA, Inc., P.O. Box 841, Solomons, MD 20688, тел. (410) 286-1430,

Подробнее

инструкции по установке

GE Consumer & Industrial Appliances Инструкции по установке Крышка распределительной коробки В этой пользовательской сумке вы найдете крышку соединительной коробки и винт с шестигранной головкой № 10, используемый для крепления крышки соединительной коробки

Подробнее

Резак для прямоугольников Speed-Mat

Резак для прямоугольных матов Speed-Mat 1 Плинтус с сотовым покрытием.2 Удерживать левую. 14 3 Нижний прижим. 4 4 Правило левого / правого. 8 5 8 5 Указатель линейки влево / вправо. 1 6 Правило сверху / снизу. 7 Указатель верхней / нижней линейки.

Подробнее

Киоск розничной приемной

Киоск розничной стойки регистрации разместил 42-дюймовую угловую стойку на глубине ниже 66 дюймов, чтобы она могла выдвигаться над киоском для вывески с приподнятым ящиком. Опция мини-консоли — 24-дюймовая верхняя опорная стойка. Подробнее

РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ

РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ MIGHTY-RIB PBR (R-Panel) Независимо от того, является ли ваш проект кровли новой установкой или заменой крыши, а также является ли ваше здание жилым, коммерческим или сельскохозяйственным,

Подробнее

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE.Прежде чем пытаться использовать этот

Подробнее

SuDS — Британская геологическая служба

Перейти к содержанию
  • Информация о Covid-19
  • Новости и события
  • БГС маг.
  • Хостинговые сайты
Перейти к содержанию Кнопка поиска
  • О BGS
    • Обзор
    • Наша работа
      • Годовые отчеты
      • С кем мы работаем
      • Государство и политика
      • Научные доклады
      • Наша история
      • Экологическая политика
    • Наша команда
      • Профили персонала
      • Высшее руководство
      • Доска BGS
      • Научно-консультативный комитет
      • Равенство, разнообразие и инклюзивность в BGS
      • Организационная структура
    • Наши данные и услуги
      • Общественность
      • Деловые услуги
      • Развитие бизнеса
      • Правительство и агентства
      • OpenGeoscience
      • Ученые и исследователи
      • Лицензирование цифровых данных и реселлеры
      • GeoReports и интернет-магазин
    • Наши объекты
      • Научные учреждения
      • Библиотека
      • Конференц-залы
      • БГС геологические магазины
      • Геологическая прогулка
      • БГС ГеоШкола
      • Геоэнергетические обсерватории Великобритании
      • Национальный центр данных по геонаукам
      • Национальный геологический репозиторий
    • Работая с нами
      • Карьера в BGS
      • Вакансий
      • Работа в BGS
      • Равенство, разнообразие и инклюзивность в BGS
    • Свяжитесь с нами
      • Офисы и офисы
      • Отзывы клиентов
      • БГС Пресс-служба
      • BGS Права интеллектуальной собственности
      • Закон о свободе информации
  • Исследования
    • Обзор
      • Ознакомьтесь с нашими исследовательскими проектами
      • Публикации
      • Инициатива финансирования университета BGS
    • Изменение окружающей среды
      • Исследования подземных вод
      • Городские науки о Земле
      • Морское дно: морские науки о Земле
      • Морское дно: научное бурение в океане
      • Почвы и ландшафты
      • Геохимия и здоровье
      • Центр геохимии окружающей среды
    • Декарбонизация
      • Безопасность и потоки полезных ископаемых
      • Географическое захоронение: радиоактивные отходы
      • Критическое сырье
      • Геотермальная энергия
      • Углеводородные системы
      • Энергоаккумулятор
      • Улавливание и хранение углерода
      • Лабораторный кластер процессов флюидов и горных пород
      • Лабораторный кластер для определения объема горных пород
      • Геоэнергетические обсерватории Великобритании
    • Multihazards
      • Вулканы
      • Сейсмология
      • Возможности науки о геомагнетизме
      • Геодезия и наблюдение Земли
      • Мелководная геофизика
      • Исследование оползней
      • Мелкие геологические опасности
    • Цифровые геонауки
      • Цифровая лаборатория
      • Моделирование опасностей и устойчивости
      • Системы 3D визуализации
      • Разработка продукта
      • Системная геология
      • Гражданская наука
      • Данные
    • Национальные науки о Земле
    • Глобальные науки о Земле
      • Официальная помощь развитию
      • Партнерство в целях развития
      • Комплексное управление ресурсами в Восточной Африке
      • Устойчивость азиатских городов
      • Глобальный геологический риск
      • Международные обсерватории водосбора
    • Научные учреждения
      • Центр геохимии окружающей среды
      • Лабораторный кластер процессов флюидов и горных пород
      • Инженерия и геотехника
      • Лабораторный кластер для определения объема горных пород
      • Морские операции
      • Геофизические обсерватории
  • Данные
    • Обзор
      • Поиск данных
    • наборов данных
      • Наборы данных по энергии
      • Наборы данных Geohazard
      • Наборы данных о земле
      • Морские наборы данных
      • Наборы данных по воде
    • Наблюдатели карт
      • Геология Британии зритель
      • GeoIndex (наземный)
      • GeoIndex (офшор)
      • Почвенная обсерватория Великобритании
      • Портал карт BGS
    • Технологии
      • Программное обеспечение
      • Мобильные приложения
      • Веб-сервисы
      • Картографические веб-сервисы (WMS)
      • Базы данных
      • Услуги геотехнических данных
      • Сотрудничество
    • Информационный узел
      • Лицензирование цифровых данных и реселлеры
      • Публикации
      • Сборники данных
      • Словари
      • Портал карт BGS
      • Отсканированные записи
      • Фотографии и изображения
      • Скважинные записи
    • OpenGeoscience
      • Фотографии и изображения
      • Мобильные приложения
      • Программное обеспечение
      • Отсканированные записи
      • Веб-сервисы
      • Сборники данных
      • Публикации
      • Загрузка картографических данных
      • Наблюдатели карт
    • Лицензирование цифровых данных и реселлеры
    • Национальный геологический репозиторий
      • Доступ к коллекциям материалов NGR
      • Объектов ЯГР
      • Пожертвования и ссуды сборов материалов
      • Палеонтологические коллекции
      • Петрологические коллекции
      • Коллекции керна скважин
      • База углеводородов
    • Национальный центр данных по геонаукам
      • Депозит данные в NGDC
      • Управление данными NGDC
      • NGDC цитирует данные
      • Национальный архив данных по углеводородам

Устойчивый дренаж

Устойчивый дренаж

Дренажные системы могут способствовать устойчивому развитию и улучшать места и пространства, в которых мы живем, работаем и развлекаемся, путем уравновешивания различных возможностей и проблем, которые влияют на городской дизайн и развитие сообществ.

Подходы к управлению поверхностными водами, учитывающие количество воды (затопление), качество воды (загрязнение), биоразнообразие (дикие животные и растения) и удобства, в совокупности именуются устойчивыми дренажными системами (СУДС).

SuDS имитируют природу и обычно регулируют выпадение дождя рядом с местом его выпадения. SuDS могут быть разработаны для транспортировки (переноса) поверхностных вод, замедления стока (уменьшения) до того, как они попадут в водотоки, они обеспечивают зоны для хранения воды в естественных контурах и могут использоваться для впитывания (просачивания) воды в землю или испарения из нее. поверхностные воды и потеряны или выделены из растительности (известное как эвапотранспирация).

СУДС — это дренажные системы, которые считаются экологически полезными, причиняя минимальный или не наносящий долгосрочный ущерб. Их часто рассматривают как последовательность методов управления, структур контроля и стратегий, разработанных для эффективного и устойчивого дренажа поверхностных вод при минимальном загрязнении и управлении воздействием на качество воды в местных водных объектах.

SuDS более устойчивы, чем традиционные методы дренажа, потому что они:

  • Управляйте объемами стока и расходами с твердых поверхностей, уменьшая влияние урбанизации на наводнения
  • Предусмотреть возможность использования стока там, где он падает
  • Защита или улучшение качества воды (уменьшение загрязнения от стока)
  • Охрана естественных режимов водотоков
  • С пониманием относятся к окружающей среде и потребностям местного сообщества
  • Обеспечение привлекательной среды обитания для диких животных в городских водотоках
  • Обеспечение возможности эвапотранспирации из растительности и поверхностных вод
  • Поощрять естественное пополнение подземных вод / водоносных горизонтов (где необходимо)
  • Создавайте лучшие места для жизни, работы и развлечений.

На рис. 1 показано влияние урбанизации на водосборный бассейн за счет снижения его проницаемости и увеличения стока поверхностных вод. Это уменьшает возможности для естественного управления водой с возможностью загрязнения и локального затопления, когда трубопроводные системы не могут справиться с осадками.


SuDS может также позволить новое строительство в районах, где существующие канализационные системы близки к полной пропускной способности, тем самым обеспечивая развитие в пределах существующих городских территорий.

Устойчивый дренаж отходит от традиционного подхода к проектированию только для управления риском наводнений, когда сток рассматривается как неприятность для философии, согласно которой поверхностные воды являются ценным ресурсом и должны управляться с максимальной пользой.

Устойчивый дренаж — это концепция, которая учитывает долгосрочные экологические и социальные факторы при принятии решений о дренаже. Он учитывает количество и качество стока, а также удобство и эстетическую ценность поверхностных вод в городской среде.

Добавить комментарий

Ваш адрес email не будет опубликован.
