Мансардные крыши: Стропильная система мансардной крыши — чертежи, виды, инструкция по монтажу

Содержание

выбор кровельного материала, какой утеплитель лучше выбрать для зимнего проживания

Желание получить как можно большую жилую площадь на ограниченном по размеру участке оставляет застройщику только одно решение — мансардная крыша. При грамотном подходе к делу такой дом будет пригоден для зимнего проживания без строительства полноценного этажа.

Но утепление кровли такого типа довольно сложный процесс, имеющий множество нюансов. С этими тонкостями стоит разобраться еще до начала строительства.

Особенности, преимущества и недостатки мансардной крыши

Главный плюс мансардного этажа в том, что его можно возвести на уже существующем здании без капитальной переделки стен, при этом минимально нагружая строительные конструкции. Практика показала, что кровля такого класса может быть обустроена на срубе, кирпичном, блочном здании без неприятных последствий, подходит такой вариант даже для каркасного дома. При этом доступны различные виды крыш, что позволяет реализовать интересные дизайнерские решения.

Но, главное все-таки не внешний вид, а функциональность и надежность конструкции, нормальные размеры помещений на этаже, чтобы они стали по-настоящему комфортны для человека.

Среди обязательных требований выделяют:

  • Форма крыш должна обеспечить минимальную высоту жилого помещения в 2,2 метра.
  • Предъявляются более жесткие требования к утеплению, пароизоляции мансардной крыши.
  • Стропильная система должна выдерживать характерные для региона ветровые и снеговые нагрузки.

Среди преимуществ разных видов мансардных крыш обычно отмечают:

  • По сравнению с возведением полноценного этажа стоимость существенно ниже.
  • Возможность оборудовать дополнительные бытовые и хозяйственные помещения в «мертвых зонах».
  • Грамотное утепление мансардных крыш частного дома позволяет на 10–15% сократить теплопотери через кровлю.
  • Возможность организации естественного освещения за счет установки мансардных окон меньших размеров.

Но крыша мансардного типа имеет и ряд объективных недостатков:

  • Специфика конструкции требует применения более качественных гидро- и пароизоляции, утеплителей для мансардной крыши, поэтому покупать дешевые материалы нецелесообразно.
  • В зимний сезон потребуется регулярная очистка окон от снега, особенно если они установлены на скатах с небольшим уклоном.
  • На кровлю такого класса больше воздействует ветровая нагрузка, что ставит жесткие требования к прочности всех конструкций.

Но возможность получения дополнительных жилых квадратных метров преобладает над всеми возможными минусами.

Обращаем внимание! Чтобы избежать проблем с промерзанием помещения, появлением конденсата, на этапе проектирования следует продумать не только утепление, но и систему вентиляции мансардной крыши и подкровельного пространства.

Виды мансардных крыш - особенности проектирования, преимущества

Не так давно для частных домов применялась исключительно ломаная форма крыши. Этот вариант и сейчас можно назвать одним из самых популярных.

Но существуют и другие интересные решения, которые можно реализовать:

Односкатные

Довольно интересное решение, которое можно реализовать с минимальными затратами на утепление крыши под мансарду.

Роль основных ограждающих конструкций в этом случае все равно играют стены.

Смотрится такая мансарда оригинально, но есть и минус — чтобы получить помещение нормальной высоты потребуется существенно увеличить переднюю стену, без этого не удастся сформировать оптимальный уклон ската.

Двухскатные

Этот вариант можно считать наиболее простым. Ведь даже обычную кровлю с большим уклоном скатов можно переоборудовать.

Достаточно врезать простые или кровельные окна, выполнить утепление крыши мансарды и все. Единственное условие — ширина дома должна быть не менее 6 метров, иначе результат не будет удобным.

Ломаные

Этот вариант наиболее распространен. Представляет собой двухскатную крышу, у которой нижняя часть скатов имеет отличающийся от верхней уклон.

По форме стропильная ферма напоминает пятиугольник.

Такая кровля крыши под мансарду позволяет наиболее рационально использовать простор чердачного помещения.

Основной плюс — минимум «мертвых зон».

Вальмовые

Представляют собой четырехскатные крыши, у которых нет фронтонов. Тоже неплохой вариант, но освещение придется организовывать только за счет мансардных окон, а качественная теплоизоляция потребует увеличенного расхода материалов.

Существует и компромиссный вариант — полувальма, у которой часть торцевых скатов заменена небольшими фронтонами, в которые врезаны простые окна.

Такой вариант считается более практичным.

Шатровые крыши

Разновидность вальмовых, но у них все скаты имеют форму равнобедренного треугольника.

Не считается лучшим решением.

Утепление мансарды такого типа потребует еще большего количества материалов, а процент использованной площади получится невысоким.

Подходит для зданий с квадратным периметром.

Обращаем внимание! Прежде чем выбрать какую крышу делать, оцените особенности его дома, выполните расчет утеплителя, пленок, пиломатериалов. И только потом принимайте решение. Внешний вид, конечно же, играет роль, но не стоит его ставить во главу угла.

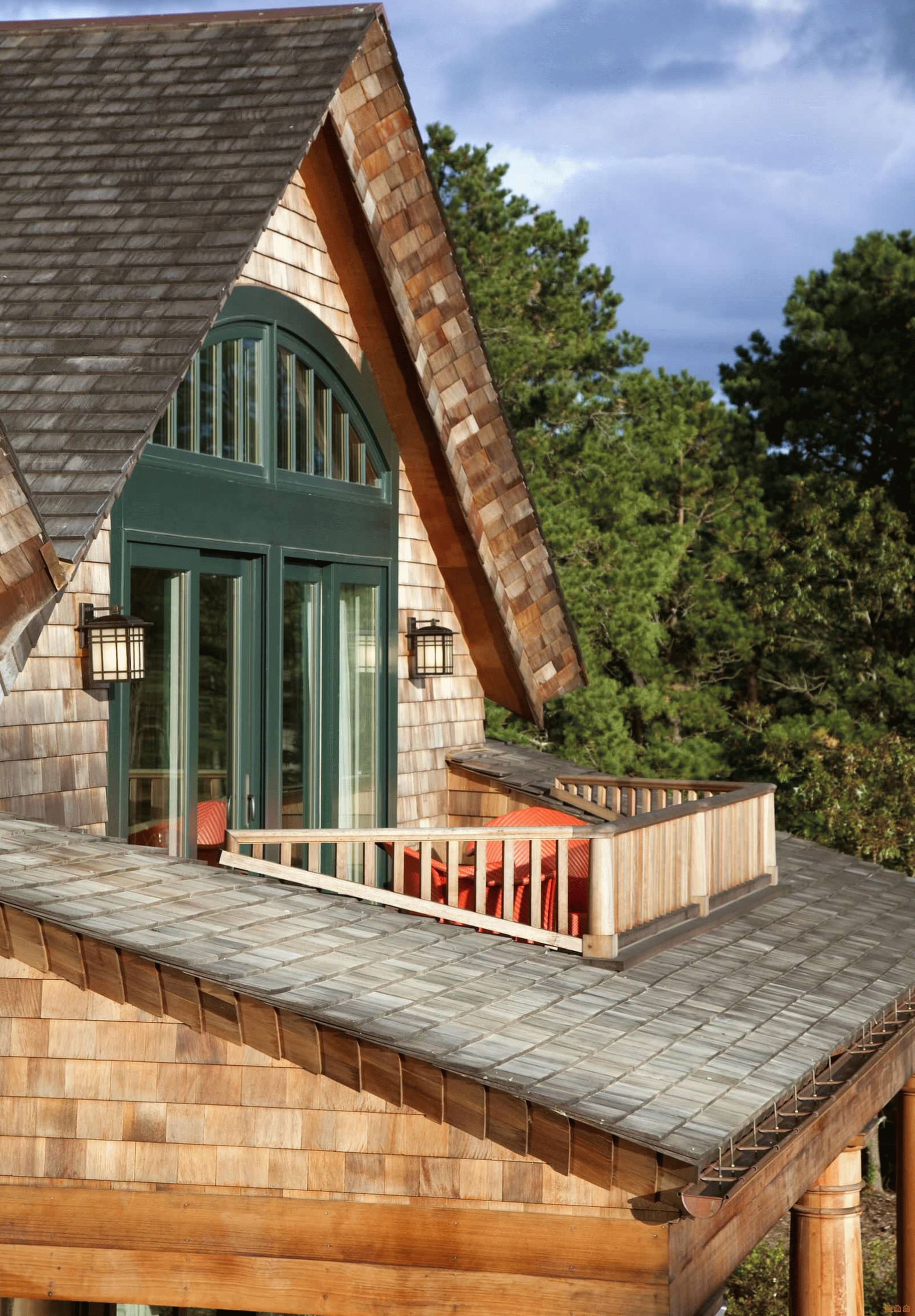

Можно ли сделать мансардную крышу с балконом

Да, ответ может быть только положительным, причем есть варианты даже для четырехскатных крыш. Выбор решения зависит от особенностей скатов, прочности и несущей способности стеновых конструкций. Приведем только лишь несколько возможных варианта:

  • Вальмовую кровлю из металлочерепицы или других покрытий можно облагородить встроенным балконом, который практически не выступает за плоскость ската. В получившийся проем вставляют балконный блок и выполняют качественную гидроизоляцию пола. Да и утеплять придется тщательней.
  • Если прочность стеновых конструкций позволяет, на мансардном этаже выпускают опорные балки, на которых и монтируется балкон. Длина вылета ограничена только сечением и несущей способностью самих балок. Учитывая то, что балкон расположен со стороны фронтона, думать, чем лучше утеплить мансардную крышу, в этом случае не придется. Все делается стандартно.
  • Еще один классический вариант — балкон на опорных столбах. В этом случае дополнительные балки не потребуются, а столбами можно красиво обрамить, например, входную группу.

Как видите, вопрос вполне решаем.

Но обращаем внимание — при обустройстве балконов особое внимание необходимо уделять расчету по прочности и несущей способности опорных балок, столбов.

Выбор изоляционных пленок и утеплителя

Пожалуй, это один из основных этапов проектирования. Если со стропильной системой все понятно, используются стандартные элементы и технология крепления. То решая, как утеплить мансардную крышу, нельзя допускать ошибок.

Пароизоляция

Мембранная пленка, которая обеспечивает защиту утеплителя для мансардной крыши от влажного теплого воздуха, поступающего из помещения.

Лучший выбор — пленка с минимальной паропроницаемостью, которую не стоит искать среди откровенно дешевых материалов.

Мембрана работает только в одну сторону, поэтому важно ее закрепить правильной стороной внутрь помещения. Если не следовать инструкциям производителя, то утеплитель намокает и теряет свои теплоизоляционные свойства.

Если делать теплоизоляцию мансардной крыши изнутри, то пароизоляция крепится в последнюю очередь и закрывается гипсокартоном или другими отделочными материалами. При утеплении мансарды снаружи эта пленка крепится по нижней части стропил в первую очередь и на нее укладывается несколько слоев минеральной ваты или другого теплоизолирующего материала.

Гидроизоляция

Гидроизоляцию монтируют поверх стропил под контробрешетку. Ее основная задача — обеспечить защиту кровельный пирог от конденсата и осадков, которые могут появится в результате нарушения герметичности кровельного покрытия.

Представляет собой мембранную пленку повышенной прочности. Выбирая, какая из имеющихся в продаже пленок больше подойдет, отдавайте предпочтение материалам с более высокой плотностью.

Обращаем внимание! Если будет укладываться мягкая кровля или ондулин при небольших уклонах ската, помимо этого слоя гидроизоляции потребуется еще один ковер, который монтируется поверх сплошной обрешетки.

Утеплитель

Теперь перейдем к основному вопросу — какой утеплитель лучше для мансардной крыши? Производители предлагают большой выбор материалов этого класса. Лучше всего пользоваться утеплителем с минимальным коэффициентом теплопроводности. По этим показателям приблизительно равны следующие материалы:

  • Защищать от потери тепла крышу дома изнутри можно плотным пенополистиролом, его будет гораздо проще закрепить. Дополнительно стыки между отдельными листами можно герметизировать монтажной пеной. Такой вариант будет гарантировать минимум утечек тепла.
    Обращаем внимание!
    Если в доме есть грызуны, утеплять мансардную крышу пенопластом нежелательно, он пришелся им по вкусу.
  • В материалы для утепления мансардной крыши входит и стекловата, а также ее современные варианты. Она продается в рулонах, режется на куски необходимой ширины и укладывается враспор между стропилами. Обращаем внимание! Стекловату не стоит использовать на крутых скатах, он со временем может съехать вниз под собственным весом.
  • Чаще всего кровли мансардных домов утепляют базальтовой или минватой. Материал имеет высокую плотность, отличные теплоизоляционные характеристики, со временем практически не теряет своих свойств. С такой ватой удобно работать как изнутри, так и снаружи кровли. Обращаем внимание! Слои утеплителя, независимо от того, какой был выбран, необходимо укладывать в шахматном порядке, перекрывая стыки нижнего ряда.

Устройство окон в мансарде

При обустройстве кровель этого типа применяют два основных типа окон — стандартные, устанавливаемые в проемы по фасадам, и специальные мансардные, врезаемые непосредственно в крышу.

С установкой обычных окон проблем не возникает, главное — заказать светопрозрачную конструкцию требуемого размера.

Несколько иная ситуация с мансардными окнами. Их необходимо монтировать в строгом соответствии с инструкцией производителя, в противном случае добиться герметичности не удастся, и крыша будет течь именно в зоне оконных проемов.

Дополнительно рекомендуется утеплить откосы пеноплексом или другим однотипным материалом. Это поможет снизить теплопотери через оконный проем.

На какие сооружения рекомендуется мансардная крыша

Особых ограничений по этому поводу нет. Единственное, что следует учитывать - не стоит делать мансарду на зданиях, ширина которых не дотягивает до 6 метров, сделать полноценное помещение в таких условиях не выйдет.

Широкое применение мансарды получили именно на одноэтажных жилых домах частной постройки. Но они используются и в малоэтажном строительстве промышленных масштабов, например, при возведении таун-хаусов.

Отдельная сфера применения такого решения — хозяйственные бытовые постройки, бани, гостевые дома. Именно для таких небольших построек важны лишние квадратные метры, для которых всего лишь нужно сделать правильную крышу.

Выбор кровельного материала мансардной крыши

Учитывая то, что скаты могут мансарды могут иметь различны уклон, в том числе и значительный, при выборе кровельных покрытий следует учитывать не только минимальные, но максимальные углы, при которых разрешена укладка материала.

Среди наиболее востребованных покрытий выделяют:

Металлочерепица

Сделана из стального оцинкованного листа с декоративно-защитным полимерным покрытием. Стоимость зависит от толщины металла и типа полимера.

Самый дешевый — полиэстер.

Дорогой, который прослужит существенно дольше, это Пурал.

Допускается монтаж при уклонах от 14 градусов, максимального предела не имеет. В целом, хорошее покрытие, устойчивое к осадкам, ультрафиолету, ржавчине.

Но отличается повышенной шумностью. Правда, для утепленной мансарды этот недостаток не имеет значения.

Мягкая кровля или гибкая черепица

Материал, который более предпочтителен на скатах с большим уклоном. Шероховатое покрытие при небольших углах не дает скатываться снегу.

Отличный по внешнему виду и стоимости материал на битумной основе.

Легко укладывается, главный плюс — при монтаже практически нет отходов. Кроме того, мягкая кровля поглощает шум любого по силе дождя.

Из минусов выделим — необходимость в обустройстве сплошной обрешетки и низкую скорость монтажа.

Композитная черепица

Применяется при уклонах более 15 градусов без максимального предела. По своей сути является модернизированным вариантом обычной металлочерепицы, она разрезана на более мелкие фрагменты.

Стоит отметить, что благодаря новому защитно-декоративному покрытию композитная черепица значительно меньше шумит.

Среди недостатков обычно упоминают высокую стоимость материала. Но учитывая то, что при укладке остается мало отходов, такая покупка вполне целесообразна.

Профнастил

В зависимости от покрытия способен прослужить до 30-50 лет. Укладывается на скаты с минимальным уклоном 10 градусов, верхнего ограничения нет.

По сути, представляет собой ту же металлочерепицу, только с другим профилем поверхности. Обладает теми же плюсами и минусами.

Стоит этот материал дешевле и монтировать его проще.

Ондулин

Материал из прессованных волокон целлюлозы, пропитанных битумом. Обладает наименьшим показателем по минимальному углу ската, он составляет всего 6 градусов.

Легко поддается резке, довольно быстро монтируется, правда, при малых уклонах требует обустройства сплошной обрешетки.

Выпускают в различном цветовом исполнении, но свой цвет долго не держит.

Среди других недостатков отмечают — невысокий порог возгорания (всего 110 градусов), склонен к деформации под воздействием высоких температур воздуха и солнечными лучами, отличается невысокой морозостойкостью.

Как вариант для мансарды подойдет, только исходя из доступной стоимости.

Фальцевая кровля

Может быть использована при уклонах от 14 градусов. Отличается невысоким удельным весом, который зависит от толщины металла и обычно не превышает 7 кг на квадрат.

Укладывается картами, которые соединяются между собой замками-фальцами. Изготавливается из простой и оцинкованной стали, алюминия, меди. В последнее время применение резко ограничено в связи с появлением материалов нового поколения.

Среди недостатков отмечают невысокую стойкость к ударам из-за небольшой толщины. Но смотрится такая кровля отлично, особенно медный вариант. Правда цена материала высока.

Обращаем внимание! Для любого кровельного материала важно соблюдение технологии монтажа. Любое нарушение приводит к появлению протечек. Исходя из этого, гораздо проще работать с листовыми материалами типа металлочерепицы или профлиста. При длине скатов до 6-8 метров возможен монтаж одним листом, что позволяет избавиться от значительно числа стыков.

При проектировании мансардных крыш необходимо учитывать особенности всех материалов. Учитывайте то, что подходить к выбору также стоит комплексно, ведь характеристики кровельных покрытий и утеплителя влияют на требуемое сечение пиломатериалов для стропильной системы. Лучше, если разработкой проекта таких кровель будет заниматься знающий специалист.

фото, виды, схемы и чертежи

Мансарды – особая разновидность обустройства верхнего этажа, при которой под крышей вместо чердака располагается полноценное жилое помещение.

Такая конструкция вошла в моду в XVII веке, когда известный архитектор Франсуа Мансар спроектировал в Париже первые квартиры под покатой крышей особой формы.

Впоследствии его имя закрепилось за всеми аналогичными постройками. Сегодня мансарды пользуются большой популярностью, так как позволяют рационально и экономно использовать жилое пространство, обеспечивают удобство пользования и уют, вносят теплые нотки старины в обустройство дома.

Приглашаем узнать больше об этих и других достоинствах подобной архитектуры, познакомиться с возможными сложностями, классификацией, особенностями устройства, проектирования и монтажа мансардных крыш.

О достоинствах и недостатках

Как и любая другая конструкция, ломаная мансардная крыша не может одинаково хорошо подходить для любого здания, не решает всех проблем и должна проектироваться с учетом рациональности ее создания в каждой конкретной ситуации.

Поэтому важно уметь анализировать достоинства и недостатки ее обустройства, сопоставляя их с реальными условиями и комплексно оценивая результат.

К основным достоинствам мансардной крыши, обеспечивающим ее не проходящую популярность, относятся:

  • Существенное расширение жилой площади с минимальными финансовыми затратами;
  • Экономия площади участка за счет вертикального расположения помещений;
  • Создание дополнительно утепления для нижних этажей, общее повышение КПД отопительной системы;
  • Обустройство хорошо освещенных и довольно теплых помещений, чему способствует прямой контакт с внешней средой и особые мансардные окна;
  • Своеобразный оригинальный облик, который придают комнатам скошенные потолки;
  • Простота и удобство создания уникального дизайна.

Однако нельзя игнорировать такие недостатки мансардной крыши, как:

  • Уменьшение высоты пристенка и в целом – менее рациональное использование площади пола верхнего этажа;
  • Особая технология теплоизоляции, шумоизоляции и герметизации крыши, более трудоемкая и затратная по сравнению с классическими методиками;
  • Сложность обустройства мансард в случае недостаточной прочности потолочных конструкций, например, при переоснащении старого здания.

Справедливости ради следует отметить, что все эти недостатки легко устранить. Достаточно наличия некоторых навыков в строительстве, должного энтузиазма и творческого подхода к решению поставленных задач.

Двухэтажная мансардная крыша снаружи

Виды мансардных крыш

Дом с мансардной крышей можно обустроить под крышей любой конструкции, имеющей должную высоту. Рассмотрим некоторые самые распространенные виды их конфигураций, чтобы определить наиболее удачные для этой цели.

  1. Односкатная крыша – самый простой и дешевый вариант, предполагающий расположение всей кровли в одной наклонной плоскости. Оставляет меньше всего свободного пространства, создает дополнительные сложности в организации внутреннего убранства помещений.
  2. Двухскатная мансардная крыша – состоит из двух частей, которые могут располагаться симметрично или иметь разную длину и угол наклона. Одна из самых популярных разновидностей, обеспечивающая неплохую рациональность использования площади пола, простоту проектирования и монтажа.
  3. Вальмовая (четырехскатная) – за счет наличия дополнительных скосов на торцевых поверхностях позволяет еще больше расширить мансарду, придает внешнему облику здания цельный и завершенный вид.
  4. Ломаная кровля – оригинальный способ монтажа, при котором части одного ската располагаются под разным углом. Обеспечивает максимальный внутренний объем, уменьшает неравномерность высоты потолка в мансарде, становится отличным дизайнерским решением, которое можно воплотить как в стиле старинных особняков, так и в стиле модернистских конструкций.

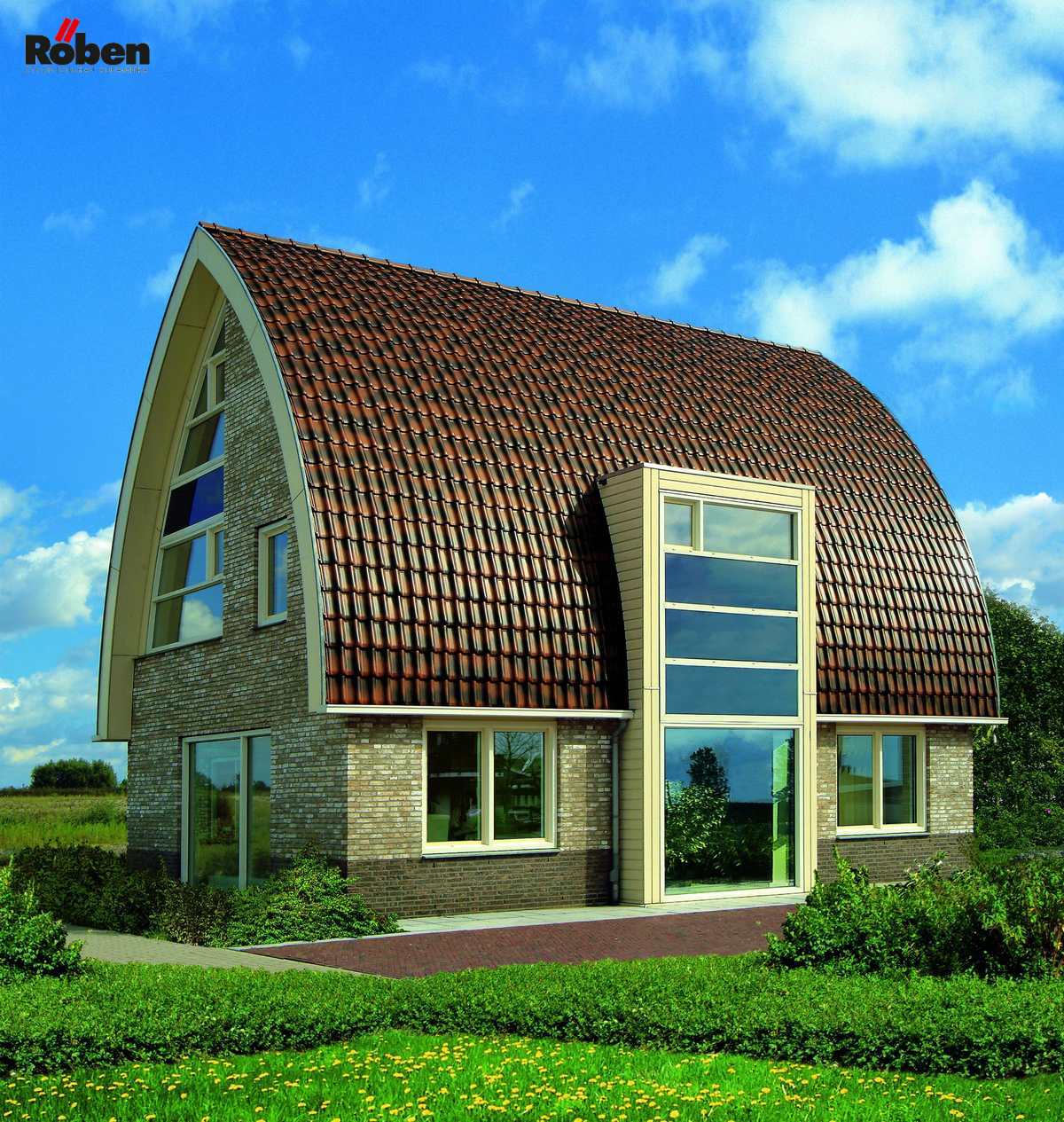

  5. Купол, конус, пирамида и т. п. – сложные и необычные конфигурации, применение которых иногда оправдано для соответствия определенной архитектуре здания, но малорационально с точки зрения удобства использования, трудоемкости и финансовых затрат.

ВАЖНО!

Выбирая конкретный тип мансардной крыши, стоит руководствоваться особенностями конструкции дома, предполагаемым назначением мансардных помещений, наличием строительного опыта или возможности привлечения профессионалов, а также, разумеется, бюджетом проекта.

Подробнее о видах крыш вы можете прочитать здесь.

Мансардные крыши частных домов: фото ниже.

Виды мансардных крыш

Ломаная мансардная крыша фото

Ломаная крыша фото с балконом

Проект красивой мансардной крыши

Устройство мансардной крови

Крыша мансарды, вне зависимости от разновидности и назначения последней, включает такие основные модули:

  1. Каркас, или стропильная система – является основой для остальных элементов и должен обеспечивать необходимую жесткость и надежность.
  2. Перекрытия плоскостей – включают основные балки перекрытия, формирующие пол мансарды, и обрешетку – дощатую или фанерную конструкцию, которая служит основой для расположения кровли. Последняя может выполняться из любых удобных материалов, подходящий по основным параметрам выбранной разновидности и техническим характеристикам крыши.
  3. Дополнительные элементы – детали крепежа, изоляционные покрытия и прочие элементы, не входящие в основной технологический ряд, но необходимые для нормального функционирования системы.

Более подробно о устройстве крыши вы можете узнать здесь.

Устройство мансардной крыши

Элементы стропильной системы

Стропильная система является «скелетом» мансардной крыши, от качества изготовления которого во многом зависит надежность и долговечность всей конструкции.

К деталям системы относятся:

  1. Стропила – доски, из которых формируется несущая основа конструкции.
  2. Прогоны – горизонтальные опоры стропил, совместно со стойками разгружающие их от основных нагрузок.
  3. Стойки – вертикальные опоры стропильной системы.
  4. Мауэрлат – опорный брус, воспринимающий общие напряжения каркаса и передающий их несущим стенам здания.

ОСТОРОЖНО!

К каждому из этих элементов предъявляются особые требования, предполагающие наличие запаса прочности, точную подгонку и надежный фиксаж.

Стропильная система

Расчет мансардной крыши

Расчет мансардной крыши представляет собой сложный комплексный процесс, который необходим для проектировки нужного профиля с определением расхода пиломатериалов и кровельных материалов, дополнительных элементов.

Для проведения этого расчета удобнее всего будет воспользоваться специализированным онлайн-калькулятором – Вам потребуется ввести минимум исходных данных, среди которых:

  • Ширина дома;
  • Длина проектируемой крыши;
  • Геометрические размеры свеса;
  • Технические параметры пиломатериалов;
  • Данные о кровельном материале.

Если у Вас нет возможности использовать программу или крыша имеет специфическую форму, учет которой в онлайн-калькуляторе невозможен, придется вспоминать уроки геометрии и выполнять расчеты вручную.

Для этого необходимо представить крышу в виде геометрической фигуры (лучше изобразить ее на бумаге), после чего поочередно определить площади сторон по стандартным формулам:

  • Для квадрата: S = a * a, где S – площадь, a – сторона квадрата;
  • Для прямоугольника: S = a * b, где S – площадь, a, b – стороны прямоугольника;
  • Для треугольника: S = 0,5 a * h, где S – площадь, a – любая сторона треугольника, h – высота, проведенная к этой стороне из противоположного угла;
  • Для трапеции: S = 0,5 (a + b) * h, где S – площадь, a,b – параллельные стороны трапеции, h – высота.

Более сложные формы встречаются редко и имеют специфические формулы расчета.

ВНИМАНИЕ!

Ручной расчет расхода пиломатериалов стропильной системы сводится к определению ширины пролетов и высоты каждого из них, после чего количество балок умножается на их высоты и корректирующий коэффициент, равный 1,1-1,4.

Для расчета кровельных и изоляционных материалов достаточно полученные значения площадей умножить на те же корректирующие коэффициенты.

Расчет

Проектирование мансардной конструкции

Этап проектирования – наиболее ответственная часть создания мансардной крыши, во время которой учитываются все особенности места установки, проводятся описанные выше расчеты, создаются проектные эскизы и чертежи.

Особое внимание уделяется определению степени влияния стохастических данных – погодно-климатических условий, возможных нагрузок и напряжений в конструкции. Это необходимо для определения углов уклона, корректировки формы, создания требуемого запаса прочности.

Разработка проекта мансардной крыши представляет собой довольно сложное занятие, требующее внимательности и аккуратности, а также некоторых инженерных навыков. Упростить задачу могут, опять-таки, специализированные программы и калькуляторы.

Подробнее о проектировании и постройке мансардной крыши вы можете прочитать здесь.

Проектирование

Внутренняя отделка

Едва ли найдется вид строительных работ, в котором может более глубоко проявиться креативность создателя, чем в разработке внутренней отделки мансарды.

Особый профиль стен и потолка уже сам по себе придает своеобразную атмосферу помещениям. Поэтому дополнить их мебелью, предметами быта и интерьера не составит особого труда.

Издревле мансарды ассоциировались с творчеством и фантазией, поэтому их не помешает дополнить такими атмосферными вещами, как ковры, картины, статуэтки.

В последнее время в моду входит оформление мансардных комнат в стиле лофт.

Для мансард следует выбирать не слишком крупную мебель, ориентированную, по возможности, не вертикально, а горизонтально.

Формированию комфорта в комнатах будут способствовать правильно подобранные окна, которые можно расположить не только в стенах помещений, но и в скосах крыши.

Дизайн проекта спальни

Проект гостиной — картинка

Монтаж ломаной кровли

Процесс монтажа мансардной крыши мало чем отличается от создания классических конструкций. Начинается он с подготовки пиломатериалов стропильной системы, включающей их обрезку до нужной длины, придание требуемой формы, обработку, нанесение защитных покрытий.

После этого собирается каркас крыши, проверяется точность подгонки и качество монтажа его элементов. Затем приступают к подготовке материалов перекрытий и установке последних.

На перекрытиях располагают изоляционные слои, стыки надежно герметизируют. После монтажа кровельных материалов приступают к обустройству внутреннего пространства.

Ломаная крыша – превосходное решение вопроса расширения жилплощади и утепления нижних этажей. Кроме того, она позволяет быстро и относительно дешево создать в доме уютный, теплый уголок, в котором всегда приятно отдыхать и работать.

Монтаж крыши

Дом с мансардной крышей, виды, особенности и плюсы

Многие владельцы дач, загородных коттеджей для постоянного проживания оборудуют свои дома мансардами. Эта конструктивная особенность имеет несколько очевидных плюсов. Современные технологии позволяют создать мансарду любой конфигурации, обеспечить ей отличные функциональные и эстетические показатели. В большинстве своем ее обустройство закладывается в проект будущего строения. Но при необходимости можно выполнить преобразование чердака в полноценное жилое помещение в эксплуатируемом доме.

Плюсы мансардных крыш

Главной причиной обустройства мансардной крыши является желание увеличить полезную площадь строения. Загородные участки в большинстве своем имеют ограниченные размеры. Для комфортного проживания необходимо обустроить несколько зон, приходится экономить каждый метр. Дома с мансардой обладают компактными габаритами, при этом обеспечивают максимальное удобство. У таких строений есть несколько преимуществ по сравнению с двухэтажными коттеджами. Мансарда:

  • обладает меньшим весом, чем полноценный 2-й этаж, не создает большой нагрузки на фундамент, несущие стены;
  • требует меньше финансовых вложений;
  • позволяет одновременно оборудовать кровлю и жилые помещения;
  • придает дому оригинальный, привлекательный вид.

Мансарда придает дому привлекательный вид

Зданию с этим архитектурным дополнением может не потребоваться усиленный фундамент. Мансарда, созданная из деревянных материалов, весит немного, ее выдерживает стандартное ленточное или свайное основание.

Обустройство чердачного помещения можно выполнить с минимальными вложениями средств. На современном рынке предлагается много недорогих, качественных материалов, которые помогут создать должный комфорт. На фото домов с мансардой есть много оригинальных вариантов обустройства чердачных помещений.

Обустройство мансарды дома

Конструкция мансардной крыши частного дома может иметь любую конфигурацию. Нередко этот архитектурный элемент становится достойным украшением здания, его изюминкой. Существенным плюсом обустройства мансарды является снижение теплопотерь. Утепленная кровля надежно защищает дом от холода.

к оглавлению ↑

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

  • в центральной зоне высота потолков составляет не менее 2,5 метров;
  • стропильная система кровли обладает должной прочностью;
  • расположение горизонтальных стяжек не препятствует перемещениям;
  • есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

к оглавлению ↑

Виды конструкций мансардных крыш

Создать мансардную крышу можно на здании любой конфигурации. Геометрические формы конструкции могут быть различными. Она бывает:

  • треугольной и ломаной;
  • симметричной и нестандартной;
  • занимающей весь периметр дома или его часть.

Мансарда занимающая весь периметр дома

Мансарда может выступать за контуры дома. В этом случае устанавливаются опорные элементы, к примеру, колонны или столбы. Часто выступающая территория используется для оформления открытой террасы, застекленной веранды, оранжереи и др. Популярными элементами мансард являются балконы. Они придают конструкции привлекательность, повышают комфортность помещений.

Мансарда может выступать за контуры дома

Сейчас в чердачных помещениях можно создать качественное освещение, не нарушая прочность, герметичность конструкции. Есть специальные окна, предназначенные для монтажа в наклонных поверхностях. Они оборудуются стеклами повышенной прочности, исключают протекание воды в помещение. На фото мансардных крыш частных домов можно посмотреть особенности установки, устройства таких систем.



Мансарда оборудуется стеклами повышенной прочности

к оглавлению ↑

Строение несущей конструкции мансардной кровли

В оборудовании теплой мансарды, которая будет эксплуатироваться круглогодично, используется многослойная кровля, создающая надежную защиту. Ей требуется надежная прочная опора, в качестве которой выступает несущая система. В нее входят:

  • балки перекрытий;
  • стропила боковые, коньковые;
  • обвязки;
  • стойки.

Устрйоство мансардной крыши дома

В большинстве своем для создания несущих конструкций используется брус. Материал обязательно обрабатывается водоотталкивающими, противопожарными, антисептическими пропитками. В противном случае дерево в сложных условиях преждевременно начнет разрушаться.

Можно применять в возведении несущей системы металлические, железобетонные элементы. Они гарантируют строению долговечность. Но нужно учесть, что такая конструкция мансардной крыши частного дома будет обладать солидным весом, потребуется усиление фундамента, создание стен из материала, способного выдерживать повышенные нагрузки.

к оглавлению ↑

Структура кровли

Кровельная конструкция утепленной мансарды будет испытывать несколько негативных воздействий, должна обладать высокой прочностью, устойчивостью к влияниям извне. Несущая система из стропил, балки, стоек покрывается обрешеткой, контробрешеткой. В структуре самого «пирога» несколько слоев:

  • ветрозащита, гидроизоляция;
  • утеплитель;
  • пароизолятор;
  • декоративное покрытие.

Конструкция утепленной мансарды

Утеплитель владелец дома может выбирать по своему усмотрению, учитывая финансовые возможности. Любой материал нуждается в качественной защите от влаги, способной снизить эксплуатационные показатели. С внешней стороны эту функцию выполняет гидроизоляционный материал, который не позволит проникнуть снегу, дождю, влажному воздуху. Конденсат скапливается и в самом помещении. Необходима прокладка пароизоляционного слоя, исключающего попадание влаги в утеплитель.

Пароизоляционный слой, исключает попадание влаги в утеплитель

Внутри конструкции должна быть обеспечена циркуляция воздуха. Она предотвратит скопление конденсата, который может образовываться внутри «пирога» при перепадах температур. Для этого создаются специальные продухи, обеспечивающие естественную вентиляцию. В описаниях, схемах конструкции мансардных крыш частного дома можно посмотреть принцип их оборудования.

Схема вентиляции кровли дома

к оглавлению ↑

Типы крыш с мансардами

Стандартным вариантом является одноуровневая мансарда. Ее можно оборудовать как под двускатной, так и под ломаной крышей. Более сложной конструкцией обладает двухуровневая мансарда, в которой применяется система из смешанных опор.

Плюсом создания мансарды под двускатной крышей является экономичность, простота проведения работ. Конструкция обеспечивает естественное удаление воды, снега, дополнительных элементов не требуется. К недостатку такой конструкции относится уменьшенная полезная площадь, минимальная высота стен.

Мансарда под двускатной крышей

Под ломаной крышей получается обширное помещение, высота потолка в котором может быть выше 2,5 метров. В таком чердаке можно оборудовать уютные жилые комнаты с красивым интерьером. Создание кровли такой формы обойдется дороже.

В проектировании современных загородных коттеджей используются более сложные архитектурные решения:

  • двухуровневые мансарды;
  • конструкции с вынесенным за контуры дома эркером;
  • кровли из нескольких элементов разной высоты, конфигурации.

Двухуровневая мансарда в доме

На фото мансардных крыш частных домов можно увидеть много нестандартных, интересных вариантов. Выбирать оптимальное решение нужно до проектирования будущего дома. Это позволит создать прочную, долговечную мансарду, которая много лет будет безупречно выполнять свое предназначение.

к оглавлению ↑

Стропила в мансардных крышах

В несущей системе мансардной крыши стропила являются важнейшими элементами. Есть два типа этих деталей. Они бывают наслонными и висячими. Выбор зависит от типа крепления крыши к стене дома.

Более простым вариантом являются висячие стропила. Они применяются в случае, когда мансарда оборудуется на доме, не имеющем в средней части несущей внутренней стены. Опорами для данных стропил являются главные стены, промежуточные опоры для них не требуются. Пролет в таком случае не должен быть более шести метров. Если расстояние между стенами больше, в создании системы используются бабки, подкосы.

Висячие стропила в мансардной крыше

У конструкции, создаваемой из наслонных стропил, три опоры:

  • 2 противоположные стены;
  • несущая внутренняя стена, проходящая по центру внутри дома.

Такая система сложнее в монтаже. Но для просторной мансарды большой площади такой вариант является оптимальным. Он позволяет создать прочную систему, способную выдерживать существенные нагрузки, которые будет создавать кровля. Различные конструкции мансардных крыш частных домов можно посмотреть на фото, схемах.

Наслонные стропила создают прочную систему

Материалы для стропил в мансарде

В изготовлении несущей конструкции могут использоваться стропила из:

  • деревянного бруса;
  • металлического профиля;
  • железобетона.

У деревянных конструкций много очевидных плюсов, что и обеспечивает им популярность. Главным преимуществом является небольшой вес системы. Отсутствие необходимости усиливать фундамент экономит расходы на его создание. При условии качественной пропитки специальными составами дерево будет в течение многих лет сохранять эксплуатационные характеристики.

Деревянные стропила имеют небольшой вес

Металл и железобетон привлекают застройщиков своей высокой прочностью, длительным сроком службы. Эти стропила в специальных обработках не нуждаются, они не портятся под влиянием внешних воздействий. Прочное основание, кирпичные, блочные стены выдерживают нагрузку, создаваемую тяжелой несущей системой кровли. К минусу таких стропил можно отнести сложность монтажа. В случае несоответствия размеров будет сложно подгонять их в процессе оборудования системы. Может потребоваться аренда тяжелой спецтехники для подъема стропил, что вызовет дополнительные расходы.

Стропила из металла не нуждаются в специальных обработках

к оглавлению ↑

Рекомендации специалистов по созданию мансардной крыши

Порядок работ в оборудовании мансардной крыши зависит от ее типа, размеров, прочих факторов. В выборе материалов важным моментом являются финансовые возможности. Однако нужно учитывать сложные условия эксплуатации этой конструкции, степень нагрузок, необходимость создания комфорта в помещениях мансарды. У специалистов есть несколько рекомендаций, которые не стоит игнорировать:

  • максимальная нагрузка падает на мауэрлат, его необходимо надежно закрепить, используя прочные анкерные болты;
  • если стены дома монолитные, выложены из камня, кирпича, анкеры требуется дополнительно укрепить бетонным раствором;
  • в качестве кровельного материала лучше использовать мягкую черепицу, еврошифер, металлические материалы не применяются, так как они летом сильно нагреваются, создают дискомфорт;
  • рубероид для укладки гидроизоляционного слоя использовать нежелательно, он при повышении температуры выделяет неприятный запах.

Лучшим материалом для утепления мансарды опытные мастера считают минеральную базальтовую вату. Она обладает отличными теплозащитными качествами, является природным, экологически чистым материалом, не горит. Если обеспечить этому утеплителю качественную защиту от влаги, конденсата, она будет сохранять первоначальные свойства в течение многих лет.

Минеральная базальтовая вата идеально подойдет для утепления мансарды

к оглавлению ↑

Достоинства мансардной ломаной кровли

Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.

К очевидным преимуществам ломаных кровель с мансардой относятся:

  • высокая степень защиты от ветров, осадков;
  • возможность оформить комнаты с максимальной высотой потолков;
  • хороший естественный сход снежных масс;
  • простой монтаж.

Мансардная ломаная кровля

В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.

к оглавлению ↑

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

  • укладка мауэрлата, который будет распределять нагрузку;
  • монтаж балочных элементов;
  • установка стоек;
  • стяжка стоек прогонами;
  • крепление ригелей;
  • установка стропил скатов, создание конька;
  • обшивка фронтонов;
  • создание обрешетки, свесов, карнизов, отливов;
  • на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
  • форми

Как сделать расчет и монтаж мансардной крыши своими руками

Мансарда – это не только красивый внешний вид дома, но и реальная возможность увеличить жилые метры, максимально практично и функционально использовать все пространство под крышей дома. Наиболее актуально устройство мансардной крыши в индивидуальном частном строительстве, в загородном доме или на даче.

Чтобы строение было надежным и безопасным, не рухнуло под дополнительными нагрузками, следует правильно выбрать тип крыши, рассчитать уклон, размер, материалы.

В статье подробно разберем, как строится мансардная крыша своими руками, остановимся на технологиях строительства и особенностях конструкций.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Расчет мансардной крыши, угол уклона и выбор материалов

Отметим, что на уклон мансардных скатов влияют кровельные материалы и схема их монтажа, но главным образом, уклоны зависят от географии строительства. В снежных района следует устраивать крутые крыши с маленьким свесом, в южных и почти бесснежных районах можно сделать маленький уклон и свес побольше. Если в регионе сильные порывы ветра, то крыша должна быть пологой, что уменьшит парусность кровли.

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально полезно использовать площадь чердачного этажа

Таким образом, расчет уклона мансардной крыши базируется на отправных точках:

  • желаемая высота внутреннего помещения мансарды;
  • архитектурное решение;
  • в какой климатической зоне находится объект;
  • какой кровельный материал будет использоваться.

Оптимально, если двускатная крыша мансарды наклонена на 45о и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60о, верхних 30о. Такие уклоны позволяют создать внутри удобное для проживания помещение, если грамотно продумать интерьер мансарды.

Крыши домов с мансардой, фото преимуществ и недостатков внутреннего пространства при разном типе крыш

Классическая ломаная мансардная крыша своими руками, помимо стропил, предусматривают в конструкции стойки, подкосы, затяжки, подвесы. Размер сечения конструктивных элементов вычисляется при расчете стропильной системы.

Как построить мансардную крышу, оптимальные пропорции крыши относительно ширины дома

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#FDD2CD»]Угол наклона ската крыши в 60о позволяет пренебречь нагрузками от осадков. Чем больше наклон стропильной конструкции, тем длиннее стропила и больше площадь кровли, но меньше полезная внутренняя площадь.[/su_highlight]

Максимальная нагрузка от осадков на кровлю достигается при уклоне крыши в 30о, при 45о дождь и снег не задерживаются.

Таблица, как зависит выбор кровельного материала от угла наклона скатов мансардной крыши

Чтобы рассчитать угол наклона индивидуально, прежде следует определиться, на какой высоте будет крепиться конек. Допустим:

  • ширина торца (фронтона) 10 м, делим пополам: 8/2=4;
  • оптимальная высота крыши в коньке 2,4 м.

Здесь нам потребуется школьный курс геометрии: Синус угла в прямоугольном треугольнике равен отношению прилежащего катета к противолежащему катету:

Sin В = 4/2,4 = 1,67

Открываем таблицу Брадиса и видим, что такому значению синуса соответствует угол приблизительно в 59о, округляем значение. Таким образом, наш искомый угол наклона ската приблизительно 60о.

Технология строительства мансардной крыши

Ломаная мансардная крыша, чертежи которой представлены в статье, наиболее популярный вид строительства мансардного этажа у частного застройщика, поэтому разберем ключевые этапы ее строительства. Типовые проекты мансардных крыш не нуждаются в дополнительных расчетах, что значительно облегчает монтаж, и позволяет сократить финансовые расходы на изготовление индивидуального проекта.

Каркас мансардной крыши, схема основных элементов конструкции

Перед тем, как сделать мансардную крышу, по периметру закладывается специальный опорный брус. Если дом деревянный, брус либо бревно, то мауэрлатом послужит верхний венец стен. В кирпичном, каменном, монолитнобетонном или пенобетонном доме по периметру прокладывается слой гидроизоляции (2 слоя рубероида, битумно-полимерные мастики), заподлицо с внутренней стороной несущих стен устанавливается деревянный брус – мауэрлат, который позволяет равномерно распределить нагрузки от кровли и осадков на основание и по всем несущим конструкциям. Снаружи мауэрлат закладывается облицовочным материалом, видно должно оставаться 30 мм бруса, чтобы нагрузки приходились исключительно на брус, а не на облицовку.

Схема установки и крепления мауэрлата и стропил

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#CFE7FC»]брус для мауэрлата должен быть с поперечным сечением 100*100 или 150*150 мм.[/su_highlight]

Затем производим монтаж балок перекрытия, сначала укладываем брус по краям, проверяем уровнем правильность геометрии, прикрепляем. Натягиваем по верхней плоскости шнурок и устанавливаем остальные балки на расстоянии 500-600 мм друг от друга. Если до нужного уровня высоты не хватает, то подкладываем рейки, если наоборот, то стесываем мауэрлат. Вынос балок задает ширину карниза, обычно это 300-500 мм.  Далее устанавливаем короткие балки с шагом в 1000 мм для устройства фронтового отлива.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#CEF3CE»]Крепёж к мауэрлату может быть гвоздями на 150, стропильными уголками на саморезы.[/su_highlight]

Устанавливаем каркас

Чтобы установить скелет, выставляем по отвесу или уровню вертикальные стойки-балки и закрепляем на временные распорки. Сначала устанавливаем крайние, по углам, натягиваем шнур и выставляем средние с шагом не более 3 м.

Высота стоек зависит от формы крыши, предусмотренной проектом, обычно она равна расстоянию от земли до мауэрлата (высоте 1 этажа) или +100 мм от желаемой высоты чистового потолка. Стойки стягиваем сверху прогонами – досками 150*50 мм.

Строительство мансардной крыши, как правильно установить боковой прогон

На прогоны с помощью кровельных уголков крепим ригеля-затяжки – в мансардной крыше это бруски, связывающие боковые прогоны, с сечением 200*50 мм. Прогиб затяжек устраняется с помощью последующего устройства подвесок к стропилам, а пока стропильная система не установлена, рекомендуется установить временные подпорки.

Монтаж мансардной крыши, затяжки сверху скрепляются доской, что придает конструкции жесткость

Стропильная система

Предварительно следует изготовить шаблон из досок 20х150 мм: прикладываем доску к мауэрлату и к боковому прогону, делаем пометки, отпиливаем, и шаблон готов. Так как строения зачастую имеют погрешности в геометрии, лучше сделать запил по верхнему прогону, а по мауэрлату запиливаться по месту.

Крыша мансардного типа, установка боковых стропил

Если длина ската больше стандартной  6-метровой доски, то рекомендуется заказать специальный пиломатериал под ваши размеры. Но если такой возможности нет, то доски сращиваются, для этого снизу нашивается обрезок доски длиной 1,5-2,0 м, но под него придется установить стойку.

Стропила крепятся к боковому прогону тремя гвоздями, к мауэрлату на металлические пластины, саморезами и гвоздями, либо на скобы.

Крыша-мансарда, своими руками устанавливаем боковые стропила, способы крепления

Делаем шаблон для верхних стропил. Берем доску и закрепляем ее на крайнем ригеле посередине, строго вертикально, один край доски должен совпадать с центральной осью мансардной крыши. Прикладываем брус, отчерчиваем нижний и верхний запил.

Мансарда двухскатной крыши, как сделать шаблон для верхних скатов

На земле выпиливаем шаблон, делаем левое и правое стропила и монтируем их на крыше. На мансардной ломаной крыше не используется коньковый брус, поэтому стропила крепятся подкосом. По такому же принципу устанавливаем остальную верхнюю стропильную систему.

Как правильно построить мансардную крышу, установка подкосов (сверху) и монтаж верхнего ската

Висячие стропила представляют собой треугольник – простейшая ферма, но такая конструкция не передает распорные нагрузки на несущие стены, поэтому следует установить затяжки.

Каркас мансардной крыши, способы установки затяжек на висячие стропила

После монтажа стропильной системы устанавливается и обшивается фронтонный (торцевой) каркас, конструкция усиливается в местах, где будут установлены окна. Затем изготавливаются обрешетка, карниз, свесы и отливы.

Четырехскатная мансардная крыша, монтаж фронтонов

Остаток пути

По стропилам укладывается пароизоляционная мембрана, которая прижимается контробрешеткой из реек 40*20 мм, 50*50 мм, дополнительно создавая зазор для вентиляции. Обрешетка, в зависимости от материала для кровли,  может быть сплошная либо с отступами. Далее стелется гидроизоляция, на которую и укладывается кровельный материал.

Утеплять мансарду следует изнутри, теплоизоляционный слой укрывается дополнительно пароизоляцией, чтобы защитить утеплитель от конденсата. Далее можно отделывать помещение выбранным облицовочным материалом.

Обязательно посмотрите, как построена мансардная крыша своими руками, видео поможет уяснить ключевые этапы возведения подчердачного этажа.[su_youtube url=»http://www.youtube.com/watch?v=chKDFx9-Pus»]

Типы и виды мансардных крыш, особенности дизайна — фото и видео обзор

Мансардой называют помещение чердака, расположенное под крышей дома, которое оборудуют и используют в качестве жилого пространства. С легкой руки французских архитекторов проекты, которые позволяют рационально распорядится подкровельным пространством, вошли в моду и остаются популярным, а также выгодным в экономическом отношении строительным решением. В этой статье мы разберемся, какие виды мансардных крыш существуют, в чем преимущества и особенности использования разных типов конструкций.

Содержание статьи

Конструктивные решения

Оптимальным вариантом является включение мансарды в дизайн-проект дома до начала строительных работ. Однако, чаще случается так, что переоборудование чердачного помещения происходит после нескольких лет эксплуатации, когда возникает необходимость увеличить полезную жилую площадь. Опытные строители утверждают, что под мансарду можно приспособить любую кровельную конструкцию, но не каждая переделка будет рациональной. Для оборудования жилого мансардного помещения подходят следующие варианты крыш:

  • Односкатные. Кровли односкатного типа представляют собой одну плоскость, расположенную наклонно за счет разной высоты стоек стропильного каркаса или стен. Эту разновидность редко используют для строительства мансарды из-за того, что разница между длиной стен должна составлять более 2,5 м. Скат большой крутизны требует усиления стропильного каркаса и увеличивает затраты на кровельный материал.

    Требования к односкатной мансардной кровле

  • Двухскатные. Боле рациональные варианты мансардных конструкция базируются на кровлях двухскатного типа. Недостаток такого решения заключается в том, что крутизна такой кровли, состоящей из двух скатов, должна составлять не менее 25-60 градусов, чтобы помещение под ней было просторным. А углы, образующиеся между полом и основанием крыши, имеют слишком маленькую высоту для эффективного использования.

    Двускатная мансардная крыша

  • Ломанные. Ломанными мансардными называют разновидность двускатной крыши, скаты которой состоят из двух плоскостей, расположенных под разным углом. Крутые нижние части крыши увеличивают полезную площадь мансарды, а пологая верхушка снижает затраты на кровельный материал. Конструкция ломанной двускатной крыши сложнее других из-за массивного стропильного каркаса.

    Ломанная мансардная крыша

  • Вальмовые и полувальмовые. Этим термином называют кровли четырёхскатного типа, где два ската частично или полностью заменены вальмами. Эта конструкция позволяет оборудовать просторные мансардные помещения и комфортной высотой потолка, но используется она относительно редко из-за высокой сложности стропильного каркаса и дороговизны.

    Полувальмовая мансардная кровля

Важно! Разрабатывая дизайн дома, нужно заранее определиться с характером использования подкровельного пространства. Так как оборудование мансарды увеличивает нагрузку на фундамент, требует усиления стропильной конструкции и несущей способности стен. Опытные мастера утверждают, что мансардная кровля обходится дороже обычной, однако, дополнительные квадратные метры с лихвой окупают вложенные средства.

Стропильный каркас

Основное отличие мансардных крыш от обычных заключается в изменении стропильного каркаса, на который опираются скаты. Так как конструкция такого типа имеет большой вес, к нему предъявляются повышенные требования. На стропильную систему ложится нагрузка от кровельного материала, выпадающего снега, балок перекрытия и пола мансарды, поэтому все элементы каркаса изготовляют из прочного дерева. Различают следующие виды конструкций:

  1. Висячая. Висячими называют стропильные каркасы, в которых стропила опираются только на коньковый прогон и мауэрлат, уложенный на несущие стены. Чтобы погасить распирающую нагрузку на стропила, возникающую при использовании такой системы, монтируют верхние и нижние затяжки. Если длина ската превышает 4 метра, в нижней части стропильные ноги подпирают стойками или подкосами, предотвращающими провисание. Достоинство висячего стропильного каркаса в том, что все элементы располагаются в неиспользуемых частях мансарды, поэтому в ней остается много свободного места.

    Виды стропильных систем

  2. Наслонная. Наслонный стропильный каркас применяют в домах, где посередине существует несущая перегородка, которая выступает в качестве дополнительной опоры для стропильных ног. На внутреннюю стену настилают лежень, элемент выполняющий функции мауэрлата, и устанавливают стойки, поддерживающие коньковый прогон. С помощью наслонной системы перекрывают крыши большой площади, она используется для кровельных материалов, имеющий большой вес (керамическая черепица, шифер).

Обратите внимание! Существует дизайн-проекты мансардных крыш со стропильными конструкциями висячего и наслонного вида. Чтобы освободить пространство, элементы каркаса смещают в стороны, используя как основу для облицовки стен, а ригель для обшивки потолка. Некоторые архитектурные стили позволяют использовать стойки и балки в качестве элементов декора, являющихся неотъемлемой частью выбранного стиля.

Популярные разновидности каркаса для мансардных крыш

Требования к конструкции

Мансарда является дополнительным жилым помещением в доме, а потому ее сооружение жестко регламентируется строительными нормами, без соблюдения которых она будет называться чердаком. Чтобы использовать подкровельное пространство для размещения дополнительной спальни, детской, кабинета или сада, оно должно соответствовать следующим критериям:

  • Минимальная высота от пола до потолка в жилой мансарде согласно санитарным нормам должна составлять не менее 2,3 м, то есть расстояние между полом и коньком крыши будет составлять 2,5 м или более.

    Зависимость высоты потолка и полезной площади мансарды от уклона ската

  • Для оборудования двухуровневой мансарды расстояние между полом и потолком должно быть более 5 м. Двухуровневыми помещениями называют мансарды, состоящие из двух комнат, расположенных одна над другой и соединенных лестницей.

    Зависимость полезной площади мансарды от высоты потолка

  • В мансарде обязательно должно присутствовать естественное освещение. Для этого выполняется монтаж вертикальных или мансардных окон, устанавливаемых прямо в скат. Стоимость мансардных окон выше, но при правильном расположении они позволяют использовать солнечный свет в течении всего дня, что снижает затраты на электричество.

    Мансардное окно с выдвижным балконом

  • Жилое мансардное помещение утепляют с помощью эффективных теплоизоляционных материалов. Они монтируются на фронтоны и скаты крыши, чтобы снизить теплопотери при отоплении дома.
  • Мансарду обязательно оборудуют системой принудительной вентиляции, работающей по принципу конвекции. Она заставляет прогретый, затхлый воздух подниматься к коньку крыши и выходить наружу через аэраторы, впуская через карнизные продухи свежий. Благодаря постоянной циркуляции воздуха в помещении создается комфортный микроклимат, решается проблема сырости и духоты из-за нагрева поверхности кровельного материала.

Важно! В качестве кровельного материала для мансардных крыш используют покрытия, обладающие легким весом. Популярностью у кровельщиков пользуется металлочерепица, ондулин и рулонные материалы, гибкость которых позволяет без труда перекрывать ломанные скаты мансардных крыш.

Мансардная кровля вносить «изюминку» в дизайн дома, делает его запоминающимся и самобытным, без серьезных затрат увеличивая жилую площадь.

Видео-инструкция

Выбор Формы Кровли для Устройства Мансарды ∼ Советы Специалиста

При выборе типа кровли необходимо руководствоваться критериями, которые будут наиболее важными в том или ином случае. Основными из них являются:

  1. Климатические особенности. Если в регионе строительства есть особенные климатические условия, то их нужно обязательно учитывать, так при больших снеговых нагрузках рекомендуется делать угол наклона кровли максимально большим, при сильных ветрах же наоборот – минимальным.
  2. Внешний вид кровли и формируемого внутреннего пространства также играют большую роль при выборе кровли, поскольку архитектура должна быть не только функциональной, но и эстетически привлекательной.
  3. Материал строительства. Если мы привязываемся по тем или иным причинам к конкретному материалу строительства, то должны учитывать его конструктивные и эксплуатационные свойства.
  4. Бюджет строительства также влияет на размеры и конфигурацию кровли, поскольку они влекут за собой стоимость работы и материалов.
  5. Размеры перекрываемого пространства определяют вид стропильной системы кровли.

ВИДЫ МАНСАРДНЫХ КРЫШ

  1. Односкатная – самая простая в строительстве кровля, является достаточно бюджетным вариантом, но не слишком распространенный вариант для мансарды. Скат располагают с ветренной стороны. Угол наклона обычно принимается 35-45 градусов для оптимального отвода осадков.
  2. Двускатная (щипцовая) пологая – имеет удобную форму для расположения мансарды, но подразумевает наличие аттиковых стенок, которые обычно имеют минимальную высоту 1-1,2м. Является не самым удачным вариантом для климата с большим количеством снега.
  3. Двускатная крутая – достаточно удобный распространенный вариант, позволяющий сэкономить на аттиковых стенах.
  4. Двускатная ломаная – является самым распространенным вариантом мансардной крыши из-за удобного внутреннего пространства и простоты строительства.
  5. Четырехскатная (вальмовая) – распространенный и привлекательный тип кровли, но не слишком удобный для размещения мансарды из-за наличия четырех скатов. Также подразумевает обязательное наличие мансардных окон в кровле.
  6. Многоскатная (многощипцовая) – устраивается при сложном плане дома, подразумевает наличие ендов (внутренних углов, образующихся в месте стыка двух скатов), что требует повышенных требования к характеристикам кровельного покрытия.

Мансардное помещение лучше предусматривать в проекте дома заранее, хотя нередко под него обустраивают уже существующий чердак для увеличения жилой площади. Чаще всего в мансарде размещают спальню, комнату отдыха, мастерскую или детскую.

КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ – ЭТАПЫ

  • Возведение аттиковых стен (при их наличии), которые являются продолжением наружных стен и в высоту составляют 0,8-1,5 м (оптимальная высота 1,2м).
  • Строительство каркаса мансарды (деревянный, металлический), который включает мауэрлат, лежень, стропильные ноги, прогон, конек, подстропильные ноги, стойки, схватки, обрешетку.
  • Гидроизоляция – на обрешетку крепится пленка гидробарьера.
  • Утепление кровли. Поскольку пространство под кровлей является жилым, на утеплении кровли нельзя экономить, так как кровля круглый год подвергается сильным атмосферным воздействиям.

[su_spacer size=”30″]

Утеплитель укладывается с внутренней стороны впритык между стропилами. Обычно используется базальтовая вата, эковата (целлюлоза), пенополиуретан, пенопласт, пенополистирол, стекловата. Толщина утеплителя составляет 150-200 мм, в зависимости от его теплотехнических характеристик , климата и выбора кровельного материала.

  • Укладка паробарьерной пленки, защищающей утеплитель от паров воздуха, которые могут проникнуть из помещения мансарды в кровлю и тем самым снизить теплоизоляционные свойства утеплителя.
  • Монтаж мансардных окон. При определении количества окон, необходимо руководствоваться нормативами по освещению жилых помещений. Ширину окон обычно задают меньше на 4-6 см шага стропил для простоты установки, при установке более широких окнах необходимо делать усиленную балку над ними.
  • Укладка кровельного материала. При выборе кровельного материала важно сформулировать несколько критериев, которые будут наиболее важными в конкретном случае.

[su_spacer size=”30″]

Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.

  • Внутренняя отделка мансарды. В качестве внутренних отделочных материалов можно использовать любые из применяемых в доме материалов – обои, штукатурку, краску, деревянную обшивку.

[su_spacer size=”30″]

СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ

В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.

Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля – односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.

ФОРМА КРЫШИ ДЛЯ МАНСАРДЫ

Самая распространенная форма мансарды – это треугольник, состоящий из двух стропильных ног и связывающей их снизу или сверху затяжкой (балка перекрытия или верхняя затяжка). Пролет такой мансарды обычно не превышает 6 метров. Стропила укладываются на мауэрлат либо с аттиковой стенкой либо без. Высота до потолка в жилом мансардном помещении должна быть минимум 2,5 метра.

ЛОМАНАЯ КРЫША С МАНСАРДОЙ

Удобным вариантом является ломаная крыша мансарды, которая позволяет сохранить максимум полезной площади. Ломаная кровля может быть классической и полнообъемной. В классическом варианте верхний скат делают под углом 30, а нижний – 60. В полно объемном не придерживаются этого правила, а исходят из формирования максимальной полезной площади.

ДВУСКАТНАЯ КОНСТРУКЦИЯ МАНСАРДНОЙ КРЫШИ

Двускатная кровля является самой популярной для обустройства мансарды, поскольку достаточно удобна по функциональности, недорога и популярна в современной архитектуре. Стропильные системы двускатных крыш бывают висячего и наклонного типа.

Стропильная система висячего типа. В этой схеме стропила опираются с одной стороны на несущие стены, а с другой соединяются с противоположными стропилами. Для обеспечения жесткости стропила скрепляются нижней затяжкой или ригелем сверху, либо затяжкой и ригелем одновременно (при большем пролете).

УСТРОЙСТВО МАНСАРДНОЙ КРЫШИ

Стропильная система наклонного типа. Применяется при пролете крыши более 10 м и наличии несущей стены посередине, на которую ставятся стойки, а на них прогон, на который уже опираются стропила. В зависимости и размеров помещения, конструкция может быть простой или более сложной.

МАНСАРДНАЯ КРЫША: КОНСТРУКЦИЯ

Основными конструктивными элементами двускатной конструкции мансардной крыши являются:

  • Мауэрлат – брус сечением 10×10 или 15×15 см, который кладется на продольные стены и крепится анкерами. На мауэрлат опираются стропила для равномерной передачи нагрузки от кровли на несущие стены.
  • Стропильная нога – Основной конструктивный элемент кровли с сечением 15×10(5) см. Шаг установки стропил зависит в основном от размеров кровельного материала и утеплителя и обычно составляет от 0,6 до 1,2 м. Стандартная длина 6м, при большем пролете стропильная нога доращивается до необходимой длины.
  • Затяжка – важный конструктивный элемент в висячей конструктивной схеме. Затяжка может быть нижней или верхней, работает на скрепление стропильных ног, придавая им жесткости.
  • Лежень – так называемый мауэрлат, который кладется на внутреннюю несущую стену с целью равномерной передачи нагрузки от кровли на стену.
  • Подкосы – конструктивный элемент, устанавливаемый между стропильными ногами и несущими опорами.
  • Обрешетка – система из досок, на которую крепится кровельный материал. Бруски укладывается перпендикулярно стропилам и имеют разное сечение, зависимо от материала кровли – 3×10см, 5×15см и тд.
  • Конек крыши – горизонтальный элемент на самой вершине кровли, образующийся соединением стропильных ног.
  • Свес крыши – нижний, выступающий от стены элемент кровли, защищающий стены от дождя. Формируется за счет стропильных ног, если же длины стропильных ног не хватает, то монтируют дополнительные элементы – кобылки.

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м – при 45 и 0,5 м – при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота

мансардных крыш - определение - English

Примеры предложений с «мансардными крышами», память переводов

WikiMatrixСамая старая часть имеет мансардную крышу.WikiMatrixШатровая мансардная крыша напоминает барокко, а фасады - в стиле классицизма. WikiMatrixBlore также обновил вестибюль и лестницы и добавил верхний этаж с мансардной крышей. LASER-wikipedia2 Здание суда построено в основном из кирпича и имеет мансардные крыши, типичные для французского стиля Второй империи. WikiMatrixThere представляет собой тщательно продуманную двухэтажную мансардную крышу с медным покрытием и четырьмя сложными скульптурными фигурками.opensubtitles2Мы с женой остановились на испанской черепице с мансардной крышей.Общая ползкаПриятный двухместный номер с мансардной крышей и отдельной гостиной, с балконом, выходящим на юг.ВикиМатриксВ 1870-х годах была добавлена ​​мансардная крыша. куполообразные башни, 1765 год.OpenSubtitles2018.v3Мы с женой остановили свой выбор на испанской черепице с мансардной крышей. WikiMatrix: Он известен сочетанием Второй Империи и пионерской архитектуры, особенно мансардной крышей.Мельница Ашлетта - кирпичное здание с черепичной мансардной крышей. the center.opensubtitles2Мы с женой выбрали испанскую черепицу с мансардной крышей WikiMatrix Тем не менее, вы также можете найти практичную и явно французскую мансардную крышу во многих современных домах. мансардная крыша.Giga-frenСреди его отличительных черт - мансардная крыша, веранда, балкон, окна и слуховые окна. WikiMatrix Первоначальная мансардная крыша была реконструирована в 1998–99 годах. WikiMatrixДворец был расширен и покрыт мансардной крышей. бывшая школа, здание в стиле швейцарского шале с мансардной крышей с 1914 года. Изогнутые мансардные крыши заменили фронтоны, были добавлены мансардные окна и окна.

Показаны страницы 1. Найдено 169 приговоры соответствие фразы «мансардные крыши».Найдено за 8 мс. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

Мансардная крыша Википедия

Четырехсторонняя вальмовая крыша в виде гамбрелей

Мансардная крыша или мансардная крыша (также называемая французской крышей или бордюрной крышей ) - четырехсторонняя шатровая крыша в виде двускатной крыши, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым мансардные окна, под более крутым углом, чем верхние. [1] [2] [3] Крутая крыша с окнами создает дополнительный этаж жилого пространства [4] (чердак) и уменьшает общую высоту крыши на заданное количество жилые этажи. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

Самый ранний известный пример мансардной крыши принадлежит Пьеру Леско в части Лувра, построенной около 1550 года. Этот дизайн крыши популяризировал в начале 17 века Франсуа Мансар (1598–1666), опытный архитектор французского барокко. период. [5] Особенно модным он стал во времена Второй Французской империи (1852–1870 гг.) Наполеона III. [6] Мансарда в Европе (Франция, Германия и другие страны) также означает чердак или чердак, а не только форму крыши [7] и часто используется в Европе для обозначения двускатной крыши.

Идентификация []

Две отличительные черты мансардной крыши - крутые стороны и двоякий скат - иногда приводят к тому, что ее иногда путают с другими типами крыш.Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми стенками можно ошибочно принять за мансардную крышу. Крыша в виде гамбрела, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансарды. Как мансардные, так и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отходит от конька в двух последовательных плоскостях). [8] Однако мансарда представляет собой бордюрную вальмовую крышу со скатами со всех сторон здания, а двускатная крыша - бордюрная двускатная крыша со скатами только с двух сторон.(Бордюр представляет собой горизонтальную тяжелую древесину непосредственно под пересечением двух поверхностей крыши.) Французская крыша часто используется как синоним мансарды, но также определяется как американская разновидность [9] крыши. мансарда, где нижние поля почти вертикальны и больше, чем верхние. [10] [11]

Существенная разница между ними для снеговой нагрузки и отвода воды заключается в том, что, если смотреть сверху, двускатные крыши завершаются длинной острой точкой на главной балке крыши, тогда как Мансардные крыши всегда образуют низкую крышу.

Во Франции и Германии не делают различий между гамбрелами и мансардами - их называют «мансардами». Во французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него. [12]

Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

Преимущества []

Мансардный стиль максимально использует внутреннее пространство мансарды и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. [13] [14] Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

Одно из часто встречающихся объяснений популярности мансардного стиля заключается в том, что он служил укрытием своих владельцев от налогов и дождя. Один из таких примеров этого утверждения из книги « Как сделать деревню » 1914 года гласит: «Говорят, что господин Мансар обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, носящую его имя.«Это во многих отношениях невероятно: Мансар расточал деньги своих клиентов, и хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождал мансардные окна. [15 ] [16] [17]

Более поздние примеры предполагают, что либо французские, либо американские здания облагались налогом в соответствии с их высотой (или этажностью) до основания крыши, или что мансарды использовались для обхода ограничений по зонированию [18] [19] Это последнее объяснение является наиболее близким к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). [20] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся в мансардной крыше, не подлежало обложению. [21] Пересмотр закона 1902 года разрешил строительство трех или даже четырех этажей внутри такой крыши. [22]

История и использование []

Раннее использование []

Стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666). Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. [15] Традицию дизайна продолжили многочисленные архитекторы, в том числе Жюль Ардуэн-Мансар (1646–1708), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

Вторая Империя []

Мансардная крыша снова стала популярной во время реконструкции Парижа Османом в 1850-х годах в архитектурном движении, известном как стиль Второй ампир.

Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и железнодорожные вокзалы.В Соединенных Штатах и ​​Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные элементами итальянского стиля и готического возрождения. Башня с мансардой стала популярным элементом, включенным во многие проекты, такие как Главное здание (колледж Вассар), Покипси, Нью-Йорк, где изображено большое сооружение с мансардной крышей и двумя башнями. [23] [24] [25] [26]

20 век []

Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. [28] [29]

В 1960-х и 1970-х годах модернизированная форма мансардной крыши, иногда с глубокими узкими окнами, стала популярной как для жилой, так и для коммерческой архитектуры во многих районах Соединенных Штатов. Во многих случаях это не настоящие мансардные крыши, а плоские наверху, а наклонный фасад позволяет скрыть от глаз оборудование отопления, вентиляции и кондиционирования воздуха. Стиль вырос из интереса к постмодернистским стилистическим элементам и «французскому эклектичному» стилю дома, популярному в 1930-х и 1940-х годах, а в жилищном строительстве также был предложен способ обеспечить верхний этаж, несмотря на ограничения по высоте. «Мансарда: 1960–1985». Департамент археологии и сохранения исторического наследия, штат Вашингтон. Проверено 19 мая 2020.

Внешние ссылки []

Прослушать эту статью (4,8 мегабайта)

Этот аудиофайл был создан на основе редакции этой статьи от 15 ноября 2018 г. (2018-11-15) и не отражает последующих s.

определение мансардной крыши и синонимов слова mansard roof

Мансардная крыша или мансардная крыша (также называемая французской крышей ) - четырехсторонняя вальмовая крыша в виде двускатной крыши, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым мансардными окнами, на более крутой угол, чем верхний. [1] [2] [3] Крыша создает дополнительный этаж жилого пространства [4] , например чердак. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

Впервые популяризовал дизайн крыши Франсуа Мансар (1598–1666), опытный архитектор периода французского барокко. [5] Особенно модным он стал во времена Второй Французской империи (1852–1870 гг.) Наполеона III. [6]

Опознавание мансарды

Две отличительные черты мансардной крыши - крутые стороны и двоякий скат - иногда приводят к тому, что ее иногда путают с другими типами крыш. Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми стенками можно ошибочно принять за мансардную крышу. Крыша в виде гамбрела, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансарды. Как мансардные, так и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отходит от конька в двух последовательных плоскостях). [7] Однако мансарда представляет собой бордюрную вальмовую крышу со скатами со всех сторон здания, а гамбрель представляет собой бордюрную двускатную крышу со скатами только с двух сторон. (Бордюр - это горизонтальная тяжелая древесина, расположенная непосредственно под пересечением двух поверхностей крыши.)

Во Франции и Германии не делают различий между гамбелями и мансардами - их называют «мансардами». Во французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него. [8]

Преимущества мансарды

Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

Мансардный стиль максимально использует внутреннее пространство чердака и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. [9] [10] Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

Одно из часто встречающихся объяснений популярности мансардного стиля заключается в том, что он служил укрытием своих владельцев от налогов и дождя. Один из таких примеров этого утверждения из книги 1914 года « Как сделать загородную местность » гласит: « Месье Мансар, как говорят, обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, носящую его имя. » Это во многих отношениях маловероятно: Мансар расточал деньги своих клиентов, и хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождал мансардные окна. [11] [12] [13]

Более поздние примеры предполагают, что либо французские, либо американские здания облагались налогом по их высоте (или количеству этажей) до основания крыши, или что мансарды использовались для обхода ограничений зонирования. [14] [15] Последнее объяснение является наиболее близким к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). [16] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся на мансардной крыше, не подлежало обложению. [17] В соответствии с поправкой к закону 1902 года, такая крыша могла содержать три или даже четыре этажа. [18]

История и использование

Раннее использование

Этот стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666). Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. [11] Традицию дизайна продолжили многочисленные архитекторы, в том числе Жюль Ардуэн-Мансар (1675–1683), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

Вторая империя

Мансардная крыша снова стала популярной во время реконструкции Парижа Османом, начатой ​​в 1850-х годах, в архитектурном движении, известном как «Второй ампир».

Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и вокзалы. В Соединенных Штатах и ​​Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные элементами итальянского стиля и готического возрождения.Башня с мансардой стала популярным элементом многих проектов. [19] [20] [21]

20 век

Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. [23] [24]

В конце 1970-х и 1980-х годах коммерческие строители заинтересовались элементами стиля постмодерн и адаптировали мансарду для новых жилых домов и многоквартирных домов во многих районах Соединенных Штатов.Внешний вид мансардной крыши также был адаптирован в качестве фасада многих небольших коммерческих зданий. В большинстве случаев это не настоящие мансардные крыши; на самом деле это плоские крыши, а наклонный фасад позволяет скрыть оборудование для отопления, вентиляции и кондиционирования воздуха от людей, находящихся на уровне земли.

См. Также

Ссылки

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
