этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство
Содержание:
Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.
Особенности строительства мансард
Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.
При этом необходимо принимать во внимание множество нюансов выполнения такой работы:
- Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона.
- В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
- Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
- Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
- Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.
Пошаговая инструкция — этапы изготовления
Когда возводится мансарда своими руками — этапы изготовления будут следующими:
- Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
- Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
- Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
- Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
- На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
- Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
- На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
- Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
- Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
- До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.
Как построить мансарду своими руками
Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.
Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.
Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:
- Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
- После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
- Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
- В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
- Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.
Завершающий этап возведения мансардной крыши
После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции.
Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.
Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.
Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.
youtube.com/embed/5eN7ft7Y1aE?feature=oembed» frameborder=»0″ allowfullscreen=»»>
чертеж и монтаж кровли фото, видео

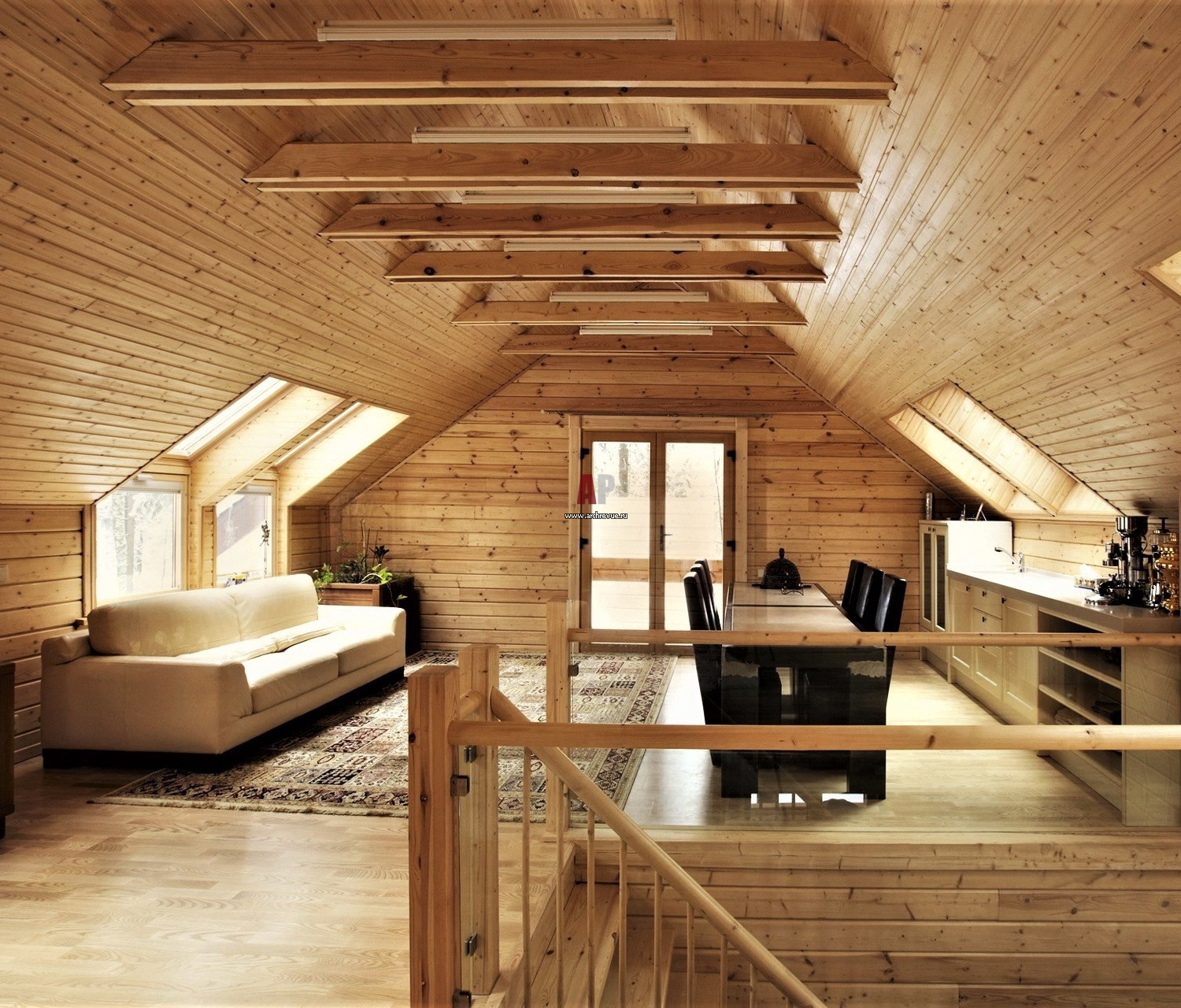

Мансарда своими руками фотоРасширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.
Мансардная крыша своими руками чертежи
Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.
Мансардная крыша своими руками чертежиНа форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:
- высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
- расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
- в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.
Технические термины и правила безопасности
Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:
- Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
- Деревянные брусья, образующие скат кровли, носят название стропил.
- Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
- Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.
При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:
- использовать крепежный пояс;
- тщательно закреплять леса при установке;
- не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
- следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
- не оставлять незакрепленные детали на скатах крыши;
- стараться не отвлекаться на сторонние дела при работах на высоте.

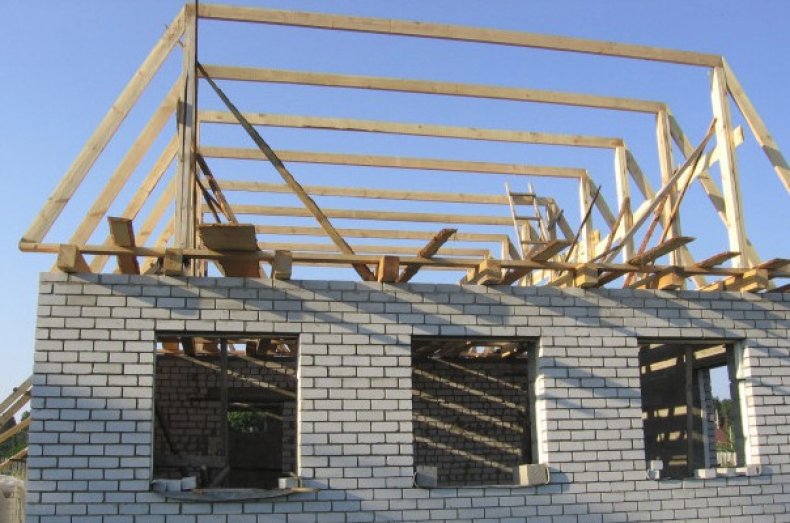

Мансарда своими руками фото: строительство каркаса
Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.
Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.
Строительство каркаса мансандрыМауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.
Между мауэрлатом и стеной должна быть гидроизоляция.
Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.
Внутренний каркас крыши
Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.
Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.
По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.
Внутренний каркас крышиСтойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.
Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.
Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.
Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.
Стропила
Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.
При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.
Ломаная мансардная крыша своими рукамиВерхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.
Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.
Обшивка фронтонов
Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.
Обустройство обрешетки и утепление
Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.
Обустройство обрешетки и утеплениеПод основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.
Утепление
Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.
Внутренняя обшивка мансарды
Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.
Итог
Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.
Мансардная крыша своими руками пошагово видео
Крыша с мансардой — все о мансардной крыше: монтаж своими рукамиСтройкод
Мансарда в частном доме – это и дополнительная жилплощадь, и респектабельный внешний вид постройки в целом. Даже когда комната, обустроенная под крышей мансарды, не отапливается, а эксплуатируется только в теплый период года, она формирует воздушную подушку, которая задерживает тепло внутри дома.
Виды мансардных крыш
Мансардные кровли, которые используются в частном домостроении, имеют множество вариантов конструкций. Для перекрытия дома с мансардой можно использовать любой тип кровли, за исключением плоской конструкции. Но все остальные можно использовать как в стандартном, так и комбинированном виде.
Односкатные
Самый простой вариант перекрытия мансарды – использование кровли односкатного типа, так как в данном случае нет необходимости организации конька, который при возведении крыш часто вызывает множество проблем.
На стенах разного уровня закрепляется мауэрлат, на который опираются балки. Скос формируется благодаря разности высот противоположных стен здания. Угол ската в данном случае должен примерно составлять 35-45 градусов. Если делать уклон меньше, тогда в зимний период на крыше будут образовываться большие скопления снега. Такая конструкция крыши требует установки дополнительных опор, укрепления несущих балок. В результате существенно уменьшиться площадь мансардного помещения.
Двускатные
Наибольшее распространение в частном домостроении получила крыша для мансарды двускатного типа, которая отличается возможностью использования множества конструктивных вариантов. При относительно небольших затратах на обустройство двускатной крыши, она позволяет сохранять исходную площадь мансардного помещения.
Стандартный проект двускатной крыши реализовать проще всего. Главное — обеспечить необходимую высоту для возможности выделить жилую комнату.
Двускатная мансардная кровля бывает:
- Симметричной конструкции (конек в данном случае размещается по центру здания).
- Асимметричной конструкции (при таком варианте конек смещается относительно середины дома).
Фронтоны получаются прямыми, а мансардное помещение имеет трапециевидную форму (если здание достаточно широкое, то можно его сделать и квадратной формы).
Единственный недостаток применения двускатных крыш – это потеря большого пространства по бокам мансардного помещения. Но выход в данной ситуации есть: можно на этих «гуляющих» площадях обустраивать, к примеру, шкафчики для хранения различных вещей и т. д.
Ломаные
Двускатные крыши, скат которых выполнен из двух частей, находящихся под разным градусом наклона. Такие конструкции дают возможность обустраивать мансарды без необходимости дополнительного удлинения стен, при этом площадь мансардного помещения получается меньше площади жилой комнаты, находящейся под ним, на 15 процентов.
Недостаток: сложная стропильная система кровельной конструкции.
Четырехскатные
Четырехскатные мансардные кровли уже являются достаточно сложными конструкциями, требующие обязательного предварительного расчета. В данном случае площадь поверхности крыши значительно увеличивается, требуются дополнительные затраты на утепление, а площадь мансардного помещения становится намного меньше, так как она отсекается одновременно с четырех сторон.
Достоинства четырехскатной кровли:
- Повышенная устойчивость к ветровым нагрузкам.
- Возможность выполнения низких свесов, обеспечивая защиту от атмосферных осадков стенам здания.
- Красивые загородные дома, обустроенные кровлей такой конструкции, имеют более привлекательный внешний вид.
Технология строительства мансардной кровли
Проектирование
Прежде чем определиться с конструкцией кровли мансарды, нужно проанализировать состояние фундамента, несущих стен дома, чтобы определить, какую дополнительную нагрузку они способны выдерживать. Если же обустройство мансардной кровли планируется еще только на этапе проектирования дома, тогда это нужно учитывать при расчете фундамента, стен сооружения.
Проектированию мансардной кровли нужно уделять особое внимание. Погрешности в расчетах стропильной системы просто недопустимы, в эксплуатационный период они способны привести к повреждению не только самой кровельной конструкции, но и несущих стен здания.
Кровельный пирог
Планируя устройство мансардной крыши, на стадии ее проектирования нужно учитывать материалы, необходимые для устройства кровельного пирога, который состоит:
- из гидроизоляции;
- пароизоляции;
- утеплительного слоя;
- а также самого кровельного покрытия.
Использование определенного утеплительного материала сказывается на шаге стропил. Для экономного расходования утеплительного материала стропила стоит монтировать так, чтобы утеплительная плита входила между ними достаточно плотно.
От кровельного материала, выбранного для перекрытия крыши, будет зависеть вариант обрешетки (может быть сплошной, разреженной), шаг в случае использования разреженной обрешетки.
Также необходимо отметить: возведение мансардной кровли предполагает кроме качественного утепления мансарды еще и обустройство эффективной вентиляционной системы.
Конструкция мауэрлата
Мауэрлат – это основа системы стропил мансардной кровельной конструкции. Для его изготовления подбирается брус (доски) повышенной прочности. При обустройстве двускатной кровли мауэрлат размещается на длинные стены здания. Он дает возможность надежно закреплять стропила снизу, также способствует равномерному разделению нагрузки на основания.
Для крепления досок (бруса) мауэрлата применяются специальные металлические шпильки, которые вмонтированы в монолитную балку из бетона на верхнем участке стены. Также может использоваться отожженная проволока, закрепленная в кладке из кирпича. При закреплении мауэрлата на деревянной стене используются нагели из древесины.
Деревянные доски (брус) мауэрлата требуют надежной гидроизоляции. Для этого используются специальные водоотталкивающие материалы, например, рубероид.
Мауэрлат (опорные балки) требует надежного закрепления к несущим стенам сооружения, так как его основная задача не допустить смещение кровли в результате сильных порывов ветра.
Устройство опорной системы для ломаной мансардной кровли
Формировать каркас для мансардной кровли ломаной конструкции нужно начинать с монтажа опор под стойки, расположенные строго симметрично по отношению оси сооружения. Полученное расстояние между опорами – это ширина обустраиваемой мансарды.
Первоначально на фронтоны монтируются арки П-образной конструкции, каждая из которых включает две опорные стойки, соединенные перемычкой. Стойки изготавливаются из деревянного бруса (важно, чтобы его сечение было больше сечения опорных балок под ним).
Стойки монтируются строго в вертикальном положении по отвесу, скрепляются перемычками, горизонтальность которых также должна выдерживаться. Арка для второго фронтона изготавливается по аналогичным размерам первой. Необходимо обязательно сделать нивелировку конструкции. Между арками П-образной формы строго горизонтально натягивается шнур, в случае необходимости производится демонтаж, подгонка размеров одной из арок.
Остальные арки монтируются по натянутому шнуру, шаг, количество которых зависит напрямую от шага стропил, которые верхней частью закрепляется к определенной стойке. В результате каркасу кровли мансарды придается необходимая прочность. Для крепления арочных стоек к опоре могут использоваться гвозди, шиповые соединительные элементы, металлические скобы.
Для обеспечения вертикальности стоек под воздействием нагрузок в процессе эксплуатации кровельной конструкции, рекомендуется устанавливать дополнительные раскосы. На верхнем участке арки скрепляются перемычками, которые устанавливаются параллельно длинным стенам сооружения.
Монтаж стропильных ног
Строительство мансардной крыши частных домов предусматривает применение двух вариантов стропильных ног. Монтаж верхней стропильной конструкции производится на арочную систему. Монтаж нижних стропил выполняется под достаточно острым углом.
Перед тем, как устанавливать нижние стропильные ноги, мауэрлат необходимо разметить, отмечаются точки месторасположения стропильных ног. Первоначально осуществляется монтаж стропил, располагающихся крайними к фронтону. Подрезать стропильные ноги необходимо так, чтоб их нижний срез опирался в мауэрлат, а верхний срез упирался в стойку под достаточным углом.
Если кровля для мансарды спроектирована со свесами скатов, на нижнем участке стропильной ноги делается вырез, которым она будет упираться в опору. Для крепления стропил можно использовать гвозди. Соединения с мауэрлатом стропильных ног стоит укреплять обожженной проволокой. Устройство остальных нижних стропил осуществляется по аналогичной схеме.
При возведении дома длиной более 8 метров рекомендовано проектировать систему стропил с коньковым брусом. Это даст возможность распределять нагрузку равномерно по всему каркасу. В данном случае стойки монтируются вертикально посередине фронтонов, на них также строго горизонтально устанавливается коньковый брус. Главное — точно рассчитать высоту, на которой обустраивается конек (от этого будет зависеть укол уклона верхних стропил).
Заключительным этапом строительства кровли мансарды является обустройство обрешетки, гидроизоляции, вентиляции, монтаж окна в крыше для мансарды, укладка самого покрытия кровли.
Как построить мансардную крышу своими руками?
Превращение пустынных серых чердаков в обжитые помещения стало очень популярным сегодня. А все потому, что обустройство мансардного этажа — прекрасный способ увеличения жилой площади. А красивые скаты крыш позволяют сделать дом необычным, оригинальным. И даже если мансарда не была изначально заложена в план дома, ее можно пристроить.
О том, как соорудить мансардную крышу своими руками, сделать правильно расчеты, чтобы помещение под ней было не только уютным, но и безопасным — в нашей статье.
Мансардные крыши: виды
Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.
Односкатная система
Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.
Простая односкатная мансардная крыша, фотоДвухскатная система
Данный тип кровли наиболее часто применяют при строительстве мансард. Состоит он из двух разнонаправленных скатов. Устройство мансардной крыши с двумя скатами позволяет получить полноценные высокие стены, что немаловажно для оформления помещения, его меблировки. Такая система весьма надежна и проста в монтаже.
Классическая двухскатная крыша дома с мансардой, фотоЛоманая конструкция
Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.
Ломаная мансардная крыша своими рукамиВальмовая система
Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в каждом из фронтонов можно дополнительно установить окна.[/su_highlight]
Проекты красивых загородных домов с вальмовой и полувальмовой крышейКоническая крыша
Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.
Особняк сложной архитектурной формы с несколькими коническими навесамиИногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.
Строение полумансардного типаТехнология проведения работ по строительству мансардной крыши:
Как правильно построить мансардную крышу? — этот вопрос волнует многих начинающих строителей. Перед тем, как построить мансардную крышу, следует определиться с назначением чердачного помещения. На маленькой узкой мансарде можно обустроить спальню, кабинет, детскую. Большое помещение пригодится в качестве гостиной.
Составление плана
Если чердак является частью сооружаемого дома, то проект мансардной крыши уже изначально входит в план дома. Если же помещение не планировалось ранее, то на начальном этапе необходимо спроектировать крышу чердака.
Сначала делаются замеры коробки дома и составляют чертеж конструкции. При наличии старой кровли — снимают размер от конька до перекрытия.
Составления чертежа перед тем, как сделать мансардную крышу, позволит визуализировать будущую конструкцию, ее составляющие элементы, и произвести расчет ее площади.
Расчет размеров и высоты стен мансарды
От высоты мансардного этажа зависит полезная площадь помещения. Исходя из этого, данное пространство можно разделить на несколько видов:
- полноценный чердачный этаж, с высотой вертикальных стен более чем 1,5м;
- одно- или двухуровневое помещение, высота стен которого колеблется от 0,8м до 1,5м;
- полумансардное помещение, в котором вертикальные стены либо полностью отсутствуют, либо имеют небольшую высоту — до 0,8м.
[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]если расстояние от пола помещения до самой высокой точки свыше 2,5м, то данное сооружение считается мансардой, если же меньше — это чердак. [/su_highlight]
Разработка проекта крыши мансарда своими руками — сложная задача, требующая теоретических знаний и практических навыков проектирования и возведения жилых зданий. Допущение ошибки в расчетах может стать причиной появления трещин или даже обрушения дома.
Формула для расчета площади чердачного помещения дает возможность определить тип и материалы для монтажа несущей системы, а также рассчитать площадь готовой мансарды. Если данное пространство планируется использовать как жилое, то без вычисления площади крыши не обойтись.
[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]в расчет входит и полезная и глухая площадь. Полезная площадь заканчивается на отметке 90 см — расстояние от изгиба потолка до пола. Пространство, где этот показатель ниже, считается глухой зоной.[/su_highlight]
Как сделать расчет мансардной крыши, спланировать и рассчитать чердачное помещение? Для того чтобы сделать расчет площади мансардной крыши самостоятельно, необходимо разделить пространство схематически на простые геометрические фигуры — прямоугольники, квадраты, трапеции, а затем вычислить площади этих фигур по специальным формулам.
Схемы и формулы расчета площади разных фигурДля определения общей площади крыши требуется сложить сумы площадей всех фигур, из которых она состоит.
Для расчета площади скатов необходимо указать угол их уклона (от 11 до 70 градусов) и высоту конька.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]оптимальным вариантом считается уклоном конструкции до 45 градусов, если он будет выше — это значительно увеличит расход материалов и давление ветра.[/su_highlight]
Для расчета площади поверхности односкатной крыши необходимо умножить значения ширины и длины здания на размеры предполагаемых свесов: Sabcd= Lcd*Lbd.
При расчете площади двускатной кровли, данный показатель следует умножить на два. Аналогично рассчитывается площадь сложных скатных крыш.
Схема для расчета площади кровлиПример расчета двускатной крыши
Продемонстрируем расчет на примере: если мы имеем дом размером 9*7 м, длина стропила = 3,8 м, свес имеет длину — 0,6 м, свес на фронтоне — 0,6 м.
Затем вычисляем площадь одного ската крыши по формуле: (9 + 0,6 + 0,6) * (3,8 + 0,6) = 44,8 м2.
Рассчитываем общую площадь крыши: S = 44,8 * 2 = 89,6 м2 .
[su_label type=»important»]Учтите:[/su_label] [su_highlight background=»#F7D1CD»]данная формула учитывает сплошную поверхность, без мансардных окон, дымохода, вентиляционных каналов. При проектировании сложной конструкции — лучше доверить расчеты профессионалам, которые выполнят их при помощи специальных программ.[/su_highlight]
Фактор кровельного покрытия
Правильно подобрать кровельные материалы также можно при помощи простого просчета, учитывая основание стропил, а также угол их наклона. Характеристики кровельных материалов влияют на надежность и долговечность скатной конструкции. Также от них зависит и то, каким способом будет выполняться обрешетка: сплошным, разреженным и смешанным.
[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]черепица и шифер укладываются на разреженную обрешетку, а ондулин — на сплошную. [/su_highlight]
При выборе кровельных материалов и утеплителей следует учитывать климатические условия региона проживания, наличие сильных ветров, температурный режим. При утеплении мансардной крыши уделяется особое внимание фронтонам, скатам и чердачным перекрытиям.
Поскольку монтаж кровельных материалов производится внахлест, то площадь крыши и кровельного материала будут отличаться.
При кровле крыши шифером используется следующая формула: S= (2*A+B) * (2*A+C)/cos 30
где S — общая площадь,
В и С — длина и ширина дома,
А — ширина свеса,
30 — угол наклона стропил. Если длина дома 9м, ширина 7м, ширина свеса 0,60м, косинус угла в 30 градусов равен 0,87, то общая площадь крыши составит 96,14 м2.
По данной формуле также можно сделать расчет мягкой кровли.
[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]поскольку в ходе работы возникают различные нюансы, то для простых конструкций специалисты рекомендуют делать запас материала в 10-15%, а для сложных — в 20%. [/su_highlight]
На расход материала также влияет угол наклона стропил, величина нахлеста. Чем угол наклона больше, тем нахлест кровельного материала будет меньшим.
Таблица коэффициентов уклона кровли и нахлеста (к)Расчет высоты крыши
После того, как определен наклон конструкции, переходят к расчету высоты конька.
Рассмотрим формулу расчета для двускатной крыши: a=b*tg угла наклона.
где b — равно половине ширины дома
tg — тангенс угла наклона можно найти в специальной таблице.
Пример:
Дано: дом 7х9 м, угол наклона кровли — 40 градусов.
Ширину дома, равную 7, делим на 2, следовательно, катет b=3,5. Тангенс 30 градусов = 0,57.
Решение задачи: катет a=3,5*0,57=1,99 м.
Ответ: оптимальная высота конька = 1,99 м.
Схема мансардной крыши с двумя скатамиМонтажные работы
Когда сделаны все расчеты, перед монтажом мансардной крыши проводится удаление старой кровельной системы и проверка стойкости фундамента и стен дома. Также на данном этапе необходимо проложить гидроизоляцию постройки.
Строительство мансардной крыши начинается с установки мауэрлата. Монтаж мауэрлата на двухскатной крыше производится с двух сторон дома, в местах наклона стропил, на четырехскатной — по всему периметру здания.
Крепление бруса к стене обеспечивается монолитной заливкой раствором, а также шпильками. Для этого в мауэрлатных брусьях делаются отверстия соответствующего размера. После монтажа брусьев устанавливают шайбы на шпильки и завинчивают гайки.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в кирпичном доме крепления мауэрлата можно проводить прямо в кладку в процессе строительства стен.[/su_highlight]
Установка мауэрлата — мансарда, двухскатная крышаСледующий этап — установка новой стропильной системы, согласно проекту.
Можно использовать стропильные фермы, которые облегчат сборку всей системы. В таком случае, сначала необходимо сделать пробный образец.
Установка стропильных ферм в доме из бруса[su_label type=»info»]Учтите:[/su_label] [su_highlight background=»#D9F0F9″]если на мансарде планируется постройка балкона или монтаж окон, то необходимо предусмотреть для них проемы в стропильной системе.[/su_highlight]
После установки стропил с внутренней стороны крыши прокладывают пароизоляцию. Для утепления чердака производится укладка минваты, которую закладывают между стропилами.
Изоляция и утепление поверхностейДалее приступают к сооружению обрешетки, поверх которой настилают гидроизоляцию для защиты помещения от влаги.
Пирог утепления и изоляции помещения под крышейЗавершающий этап — монтаж кровельного покрытия. Это может быть шифер, черепица, металлочерепица, ондулин. Если предусмотрено — устанавливаются окна.
Монтаж кровельного покрытияО том, как расширить мансардную крышу своими руками — видео: [su_youtube url=»https://www.youtube.com/watch?v=LdoiMXPXU0g»]
Итог
Возведение мансардной крыши своими руками — важный этап на пути создания дополнительного помещения в доме. Данное мероприятие требует определенных знаний: как рассчитать площадь мансарды, высоту стен, соорудить стропильную систему, провести утепление и изоляцию помещения. Правильно сооруженный каркас мансардной крыши — залог надежного, безопасного и долговечного дома.
Как сделать конструкцию мансардной крыши деревянного дома своими руками: Обзор +Видео
Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на строительство дома. Но накопить на большой дом удается не многим и альтернативой будет строительство дома с мансардой.
[contents]
Что представляет собой мансардная крыша
Мансарду можно построить из пеноблока или из подходящего, вам материала.
Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.
Мансардная крыша, по сути, является чердаком, но облагороженным.Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.
Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.
Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.
Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.
Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.
Материалы, необходимые для строительства мансардной крыши
Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.
Для кровли, как правило, используют такие материалы:
- Керамическую плитку;
- Битумную черепицу;
- Профилированный оцинкованный лист;
- Металлический прямой шифер;
- Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
- Доска, которая покрывает остов из стропил, называется обрешёткой.
- Верхние детали конструкции стропил называют коньковым прогоном.
- Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
- Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
- Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
- Внутренние опоры – балки которые служат опорой стропильной конструкции.
- Изоляция
Этапы строительства мансардной крыши своими руками
После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.
Первый этап
Строительство мансарды всегда начинается с монтажа мауэрлата.
При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.
В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.
Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.
Второй этап
Вторым этапом возведения мансарды станет установка балок перекрытия.
Действия должны быть последовательными.
В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.
Третий этап
Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.
Укрепляем укосинами и делаем горизонтальные прогоны.
Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.
Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.
Четвертый этап (стропильная система)
Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.
Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.
Пятый этап (фронтоны и обрешетка)
Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.
Шестой этап
Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.
В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.
Окончательный этап
Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке мансарды, но об этом не в этой статье.
youtube.com/embed/5eN7ft7Y1aE» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
все, что вам нужно нать, терминология и нюансы
Большинство российских мужчин, достигших профессионального успеха и достойной оплаты своего труда, предпочитают вкладывать заработанные кровные средства в строительство собственного дома. Это нормально, когда зрелый мужчина заботится о будущем своей семьи (даже если она только в проекте, как и дом) и старается обеспечить для себя и своих близких комфортные условия и достойное проживание.
Не всегда к среднему возрасту удается накопить достаточную сумму для строительства дома в несколько полноценных этажей, да и не всегда есть потребность в таком строении. Вполне удачным решением может быть строительство дома с мансардой из пеноблоков (или дома из другого любого материала), причем ее возведение по силам выполнить самостоятельно при минимальной помощи друзей.
Для строительства нужно всего лишь знать технологию устройства мансарды и иметь некоторые навыки в столярном деле и в строительстве или хотя бы детальную инструкции, приобрести или взять в аренду необходимый инструмент – этого достаточно для людей настойчивых, привыкших не сдаваться перед трудностями и все делать своими руками. Все, что мы будем описывать ниже предназначено именно вам – мужчинам среднего возраста, готовым засучить рукава и построить самостоятельно примерно вот такой домик, показанный на фотографии справа.
Залюбовались? Теперь перейдем к более практичному описанию основных этапов постройки мансардной крыши своими руками и необходимых для этого материалов.
Мансардные крыши. Выбор формы и конструкции
Мансардная крыша – это тот же самый чердак, только более просторный и благоустроенный. Выбор ее формы и конструкции необходимо делать еще на этапе проектирования дома. Таким образом вы избежите хлопот, связанных с выполнение сложных расчетов несущих нагрузок, коэффициента сопротивляемости теплопотерям и ветру и прочих архитектурных и инженерных «заморочек».
Выбрав типовой проект или заказав его разработку у профессиональных проектантов, вы получите полностью готовое решение с полным набором чертежей, пояснительной запиской, технологическими картами и даже со сметой на выбранные вами же строительные и кровельные материалы. Имея на руках такую документацию вы легко сможете самостоятельно понять и разобраться, что, когда и в какой очередности необходимо делать. Остается только отправиться в ближайший строительный гипермаркет и закупить все необходимое.
Заранее стоит подготовить место для складирования приобретенного материала. Временная складская площадка должна быть сухой и оборудованной навесом для защиты от непогоды. Здесь же вы можете устроить себе мастерскую для подготовки отдельных конструктивных элементов, если вы не предпочли купить «дом в сборе», где уже все детали готовы и ваша функция заключается только в сборке мансарды по принципу обычного хорошо знакомого всем мальчишкам еще с детских лет конструктора примерно с такой инструкцией на картинке справа.
Мансардная крыша отлично подойдёт для строительства дома из пеноблоков эконом класса, а также, если нет возможности построить полноценный второй этаж. Кстати говоря, у пеноблоков много достоинств. Этот материал имеет отличные теплоизоляционные показатели. О строительстве одноэтажного дома из пеноблоков читайте здесь. Строительство такого дома обойдётся дешевле кирпичного, экономический эффект составляет 15-30 %.
Здесь мы сознательно опускаем описание типов мансардных крыш. А пока познакомимся с самим устройством мансарды и ее основными терминами.
Основные элементы конструкции мансарды. Терминология
Мы уже говорили, что по своей конструкции мансарды мало чем отличаются от обычных двускатных крыш (конструктивные особенности, конечно, существуют, но они не слишком значимые). Но, ближе к конкретике.
Кровля – наружное покрытие крыши. Необходима для защиты внутренней части мансарды от воздействия атмосферных явлений. Материалы:
- Керамическая черепица
- Битумная черепица
- Шифер асбестоцементный волновой или прямой
- Шифер металлический
- Профилированный оцинкованный лист и прочие, коих в продаже сегодня несчетное множество
Обрешетка – доска, которая покрывает «скелет» из стропил для крепления изоляционных и кровельных материалов.
Коньковый прогон – верхние элементы всей конструкции стропил.
Стропила – наклонные ребра жесткости, основной «скелет», формирующий форму будущей мансарды.
Мауэрлат – не пугайтесь трудности произношения – это всего лишь деревянные балки, связывающие специальными креплениями всю мансарду со стенами по периметру дома.
Связи диагональные – специальные балки, связывающие стропильную конструкцию с вертикальными стойками и продольные балками.
Опоры внутренние – подпорные балки для устойчивости стропильной системы.
Изоляция – без комментариев.
Как построить мансардную крышу своими руками пошагово
Теперь, когда вы знакомы с общепринятой терминологий, дальнейшее понимание изложенного здесь материала и традиционно в конце статьи размещенного видеоролика для вас намного упростилось. Для более легкого восприятия информации мы предлагаем ее в виде пошаговой инструкции.
Начало
Начинается устройство мансарды с монтажа мауэрлата. Основной нюанс состоит в том, что при строительстве мансарды на коробке из камня вам нужно заранее позаботится о закреплении (вмуровывании) на расстоянии не более 2 метров друг от друга шпилек или анкеров для его крепления к коробке.
Брус размечают в местах расположения анкеров, высверливают в нем отверстия и надевают на анкера, притягивая равномерно мауэрлат к стене гайками.
Чтобы упростить разметку, можно положить брус на анкера и слегка простучать сверху молотком – останутся вмятины-отметки точнее любого лазерного прибора отмечающие места для сверления отверстий.
Второй шаг
Здесь вам предстоит установка балок перекрытия. Монтаж нужно выполнять в строгой последовательности – первыми устанавливаются в горизонтальной плоскости крайние с торцов балки, затем промежуточные и между крайними ними натягивается леса или капроновый шнур. Он и служит указателем плоскости, если, конечно, вы не пользуетесь уже упоминаемым лазерным нивелиром или уровнем.
Третье действие
Ставим, по отвесу выравниваем вертикальное положение и крепим опорные стойки. Закрепляем их укосинами и монтируем горизонтальные прогоны. Нюанс – стойки ставим в количестве, равном балкам перекрытия по двум параллельным сторонам будущей мансарды. Горизонтальные прогоны обеспечивают жесткость всей опорной конструкции.
Стропильная система
Заранее подготовленные на земле по шаблону элементы стропильной системы – ноги и наклонные прогоны устанавливаем по чертежу и крепим их к вертикальным опорам. Для соединения элементов между собой можно использовать доски или металлические пластины с заранее высверленными отверстиями.
Фронтоны и обрешетка
Оставляя оконные проемы зашиваем фронтоны и по всей площади крыши мансарды крепим обрешеточную доску. Это, пожалуй, самая простая операция во всем процессе.
Почти финал
Почему почти? Потому что мы только подошли к самому важному – устройству утепления мансардной крыши своими руками, или, если быть точным – к оборудованию кровельного пирога, как его называют специалисты. Но это – тоже выходит за пределы данной статьи и та же доступно для прочтения в других наших статьях об устройстве крыш своими руками.
Теперь точно финал
Финальная часть строительства мансарды (или снова почти финальная – впереди еще внутренние отделочные работы, но и об этом – в другой раз). Накрываем нашу крышу выбранным кровельным материалом и уж точно в завершение этапа сборки всей конструкции оборудуем нашу мансарду системой водоотливов. Именно она придаст всей работе законченный вид.
В качестве кровельного материала можно использовать практический любой материал. Для крыш мансардного типа отлично подойдет ренопласт. Такая кровля имеет высокое качество. При правильном монтаже ренопласт может прослужить минимум 30 лет.
Также для мансардных крыш можно использовать в качестве кровли сланец или ондулин. О монтаже кровельного сланца читайте в этой статье, о монтаже ондулина – здесь. Ондулин лёгок в монтаже, а также имеет отличную шумоизоляцию.
Видео о строительстве мансардной крыши своими руками
Мансардная ломаная крыша своими руками
Крыша мансардного типа своими руками
Делаем мансардную крышу своими руками
Двухскатная мансардная крыша своими руками (чертежи)
Видео, инструкция, если крыша уже покрыта
Мансардные помещения нуждаются в качественном утеплении. Это экономически выгодное решение, потому что после выполнения работ в разы снижаются теплопотери здания. Также уменьшается влажность воздуха, устраняется проблема появления плесени и грибка, создается благоприятный микроклимат.
Требования по утеплению крыши мансарды
Утепление крыши мансарды изнутри — значимый процесс, от которого зависят денежные затраты на обогрев жилища. Его следует проводить со знанием дела. Тогда результат будет эффективным.
При обустройстве теплоизоляционного слоя нужно принимать во внимание следующие аспекты:
1. Низкая теплопроводность
Материалы должны иметь низкую теплопроводность — таким образом уменьшаются потери тепла в доме.
2. Пожаробезопасность
Теплоизоляционный материал должен соответствовать нормам пожаробезопасности. Это важный момент, потому что несущий каркас крыши сооружают из деревянных элементов. При возникновении чрезвычайной ситуации материалы будут препятствовать распространению огня;
3. Малый вес
Материал должен иметь небольшой вес, тем самым обеспечивается минимальная нагрузка на крышу;
4. Вентиляция
Правильно обустроенная вентиляционная система — залог правильного функционирования мансардной кровли;
5. Экологическая безопасность
Очень важна в том случае, если мансарда будет использоваться в качестве жилого помещения;
Любые ошибки, допущенные в процессе утепления чердачного пространства, приводят к нежелательным последствиям. Каким именно? Снижаются теплоизоляционные характеристики утеплителей и разрушаются деревянные стропила из-за чрезмерного скопления влаги.
Выбираем подходящий материал
На рынке представлен широкий ассортимент утеплителей. Чему отдать предпочтение? Рассмотрим самые популярные варианты.
Минеральная вата
Минеральная вата — волокнистый материал, изготовленный из силикатных расплавов горных пород. Он удерживает лидерство на протяжении многих лет. Минеральная вата обладает существенными преимуществами, к числу которых относится негорючесть, высокая морозостойкость, неподверженность биологическим воздействиям и паропроницаемость.
Не обошлось и без недостатков, потому что в ходе производства используются вредные вещества, оказывающие негативное влияние на организм. Также имеются трудности с монтажом. Его нужно проводить в защитных очках, респираторе и перчатках, потому что колкие волокна попадают в глаза и в кожу.
Пенополистирол
Пенополистирол — прекрасный теплоизоляционный материал, изготовленный на основании передовых технологий. Он характеризуется отличными эксплуатационными характеристиками. Это материал, неподверженный губительному воздействию грибков и микроорганизмов. Он обладает низкой паропроницаемостью и не изменяет изначальных показателей на протяжении длительного времени.
К отрицательным качествам относится горючесть и ограниченная механическая прочность.
Эковата
Эковата — целлюлозный утеплитель, состоящий из газетной бумаги и пламегасящих веществ. Она обладает значимыми достоинствами: экологическая чистота, легкость, пожаробезопасность, низкая теплопроводность, а также великолепные показатели тепло- и звукоизоляции. Эковату широко используют в строительстве. Но у нее есть один недостаток. Он заключается в том, что монтаж осуществляется с помощью специального оборудования.
Утепление мансарды своими руками
При правильном подходе к делу чердак превращается в полноценное жилое помещение. Грамотно выполненное утепление способствует созданию благоприятного микроклимата. В холодное время года обеспечивается эффективное сохранение тепла, непосредственно связанное с экономией денежных средств. А летом под мансардной крышей воздух не перегревается.
Устройство утепленной мансарды
Если Вы хотите все сделать своими руками, для начала ознакомьтесь с устройством утепленной мансардной кровли:
Какие инструменты понадобятся
Для работы Вам понадобится утеплитель, гидроизоляционная пленка, строительный степлер, монтажная лента, пароизоляционная мембрана, острый нож, перфоратор и молоток.
Инструкция по утеплению мансарды
При возведении коттеджей и загородных домов используют разные виды крыш. Каждая кровля имеет конструктивные особенности и требования к обустройству теплоизоляции. Мы остановимся на главных этапах, которые необходимо провести при утеплении мансарды изнутри:
1. Укладка гидроизоляции
На начальном этапе следует уложить гидроизоляцию вдоль стропил, от низа и до конька.
2. Укладка теплоизолятора
Затем можно приступать к укладке теплоизолятора. Вы должны знать коэффициент теплопроводности материала. Этот показатель указывают в сертификате на продукцию. Руководствуясь такими сведениями, необходимо принять решение, во сколько слоев укладывать утеплитель. Таким моментом не стоит пренебрегать, поскольку необходимо полностью исключить возможные теплопотери.
3. Укладка пароизоляционных мембран
Для предохранения утеплителя от негативного воздействия влаги, используют пароизоляционные мембраны. Законы физики гласят, что теплый воздух поднимается вверх и конденсирует. Поэтому без пароизоляции никак не обойтись. Полотнища накладывают внахлест. Стыки заделывают монтажной лентой.
4. Финишная отделка
После этого выполняют финишную отделку потолка мансарды. Для данной цели подходят листы гипсокартона, вагонка, фанера. Крепление облицовочного материала осуществляют с помощью металлических профилей или деревянных брусков.
Рекомендуем к просмотру видео, в котором подробно описан каждый этап утепления:
Ценные советы от специалистов
Принимая во внимание вышеуказанную информацию, Вы сможете правильно сделать утепление мансарды собственными руками. Но это еще не все, поскольку в таком деле есть много тонкостей. Ознакомимся с ними подробнее:
1. Оставляйте зазор
При укладке утеплителя нужно оставить небольшой зазор. Такая воздушная прослойка обеспечивает беспрерывную вентиляцию;
2. Учитывайте высоту сечения стропил
Если она меньше толщины утеплителя, прикрепите к стропилам деревянные бруски, предварительно обработанные антисептическими веществами. Рейки зафиксируйте гвоздями или саморезами;
3. Используйте гидроизоляционные пленки
Например, гидроизоляционные пленки Ондутис. Это современные материалы, обладающие превосходными эксплуатационными свойствами. Они не снижают изначальные характеристики на протяжении всего срока службы. Материалы надежно защищают подкровельное пространство от холодного воздуха и от конденсата. Это продукты нового поколения, идеально подходящие для обустройства утепленной мансарды;
4. Прикрепляйте пароизоляционную пленку скобами
5. Хорошо проклеивайте
Места примыкания полотен к каким-либо конструкциям тщательно проклеивайте скотчем.
Мы с Вами разобрали вопрос, как утеплить крышу мансарды своими руками. Приступая к делу, помните, что от качественного выполнения работы зависит степень утепления крыши. Следуя приведенной инструкции, Вы справитесь с поставленной задачей «на отлично»!
Прочтите это, прежде чем закончить чердак
Представляете ли вы верхний этаж своего дома как главную спальню вдали от всего, тихий домашний офис или место встречи для детей, прочтите эти 14 советов, которые помогут вам завершить реконструкцию мансарды:
1. Счет кодов и безопасности
Кейси ДаннКаждый чердак индивидуален, но несколько установленных норм и правил помогут вам при ремонте.
Следуйте «правилу семерок»: Правоприменительные меры различаются, но нормы обычно говорят, что как минимум половина готового чердака должна быть не менее 7 футов в высоту, и что эта область должна быть минимум 7 футов шириной и 70 квадратных футов . Подрядчик или местный строительный чиновник может помочь вам оценить, как правило будет применяться к вашему чердаку и как модификации, такие как слуховые окна, могут решить проблему недостатка высоты.
Попросите профессионалов проверить конструкцию: Готовый чердак весит намного больше, чем коробки с несезонной хлам.Наймите инженера, чтобы он осмотрел фундамент и каркас вашего дома, чтобы убедиться, что они выдержат дополнительную нагрузку. Как минимум, вам может потребоваться укрепление балок перекрытия чердака, которые часто слишком мелкие или слишком далеко друг от друга для работы.
Оцените свой доступ: Если вы строите лестницу с нуля, подумайте о схеме обратного переключения. Ему нужно больше места, чем прямому участку (примерно 45-50 квадратных футов на этаж против 33), но его площадь больше квадратная, чем линейная, поэтому он часто умещается в пространствах, куда не может пройти прямой участок.Просто убедитесь, что площадка достаточно велика, чтобы можно было перемещать мебель наверху.
На фото: Фокус наверху чердачной лестницы, как эта остроконечная книжная полка, привлекает людей.
2. Добавьте отделку потолка
Рассмотрите один из этих вариантов отделки потолка мансарды.
Рамы «стеновые»Панели с накладными лепными украшениями — элегантный штрих для традиционного пространства.
Панели из бисера Джулиан ВассВечная классика, эти панели с пазом и гребнем просты в установке и защитят низкий потолок от вмятин и вмятин.
Деревянные панели с V-образным пазом АламиОкрашенное или оставшееся без покрытия дерево делает чердак с низким потолком уютным и уютным. Вы можете разнообразить внешний вид, используя доски разной ширины.
3. Установите потолочный вентилятор для лучшего контроля микроклимата
Если у вас есть потолок, вентилятор сделает готовую чердак более комфортной в теплые месяцы, давая вам прохладный ветерок в помещении.Зимой поверните переключатель реверса, и он будет выталкивать более теплый воздух, чтобы вам было уютно.
4. Выберите освещение чердака
АламиВстраиваемые светодиодные светильники полностью убираются, не выделяют нежелательного тепла, а изоляция может быть установлена плотно и безопасно вокруг них.
5. Замолчи полы
Действия на чердаке могут вызвать шум в помещениях ниже. Более мощные балки пола успокоят ситуацию, так же как и заполнение отсеков надутой плотной изоляцией.И не забудьте о несложном решении: ковре или ковриках.
6. Используйте связную цветовую схему
АламиПокраска стен, потолка, пола и даже мебели в светлые тона связывает воедино разрозненные материалы, благодаря чему даже самый крошечный чердак кажется больше и воздушнее. Вы не ошибетесь, если выберете теплый белый цвет, например цвета слоновой кости или крем, чтобы не выглядеть антисептиком в больнице.
7. Разбрызгивание кровельной теплоизоляции
Он стоит в два-три раза дороже, чем утеплитель из стекловолокна.Но крыша — это главный путь к потере и увеличению тепла, поэтому стоит потратить лишние деньги на распыляемую пену. Он образует гораздо более плотный воздушный барьер, и вы получите такое же значение R с меньшим количеством дюймов материала, так что у вас будет дополнительное пространство над головой.
8. «Зона» Площадь под слуховым окном
Шэрон МонтроузВ дополнение к увеличению пространства над головой и естественному освещению, мансардное окно может укрыть собственную миниатюрную комнату на открытой планировке этажа.
Добавьте стол, и у вас будет новый домашний офис; стол и стулья размером с пинту становятся площадкой для детских поделок; или сделайте это простым с помощью удобного кресла для чтения и скамеечки для ног.
9. Если вы планируете убрать ванную комнату
Эти указатели помогут вам добиться комфортного и спокойного отдыха.
Сядьте над ванной или кухнейСведите к минимуму расстояние между новым и существующим водопроводом, чтобы снизить затраты и ограничить повреждение стен при прокладке труб.Иногда вы можете привязать новые трубы к старым, но часто предпочтительнее проложить линии подачи и слива на чердаке до подвала, чтобы обеспечить оптимальное давление воды и надлежащую вентиляцию канализационных газов.
Выберите ванну с ножками на лапах iStockЭту низкопрофильную ванну с небольшими размерами можно втиснуть где угодно. Модель из стекловолокна легче поднять на верхний этаж, чем чугунную.
10. Увеличьте высоту потолка с помощью окна в крыше
iStockПоскольку световой люк врезан в стропила, он может обеспечить несколько столь необходимых дюймов над раковиной или унитазом, спрятанным под карнизом, так что вы можете использовать их, не опасаясь наткнуться на башмак.
Закажите эти улучшения вместе с мансардными окнами — они того стоят:
- Пульт дистанционного управления , позволяющий открывать и закрывать высокие световые люки одним нажатием кнопки.
- Сворачиваемые сетки от насекомых для защиты от насекомых и мусора. Экраны можно убрать для очистки стекла.
- Солнечные шторы для предотвращения слишком высоких температур в помещении. Они питаются силой солнца.
11. Разумное использование хранилища
Вставить в стенку колена Дэвид ПринсВыдвижные ящики, шкафы и ящики по периметру экономят место.Получите инструкции по установке комода.
Используйте все уголки и щелиДаже неудобные ниши — рядом с дымоходами и желобами для труб или у низких стен — дают возможность установить открытые стеллажи своими руками.
Обозначить им пространство Дэвид ПринсНайдите способы превратить кладовую в интерьер комнаты. Здесь полостена вдоль лестницы служит книжной полкой рядом с домашним офисом.
Рассмотреть возможность столкновения GAP Interiors / Дуглас ГиббЕсли нет места для встраиваемого хранилища, пойти другим путем. Встроенные шкафы с выдвижными ящиками или дверцами внизу создают удобные сиденья у окна.
12. Ставьте две односпальные кровати лицом к лицу
Конечно, вы можете поставить кровати рядом под противоположным карнизом. Но такая забавная композиция позволит детям вместе хихикать перед тем, как заснуть.Кроме того, он освобождает другую сторону чердака для другого использования.
13. Облегчите аварийный выход
Требуется по нормам для спален и хорошая идея для любой чердачной комнаты — это окно, которое можно использовать для побега в случае чрезвычайной ситуации. Дополнительное душевное спокойствие придаст встроенная под ней веревочная лестница, скрытая дверцей шкафа. Примерно от 300 долларов, egressescapewindows.com
14. Поместите его на собственный термостат
На вашем чердаке свой собственный климат: более теплый и летом, и зимой, если он хорошо изолирован.Для максимального комфорта создайте в вашей системе HVAC отдельную зону для готового помещения. Есть вероятность, что вам потребуется расширить систему, если чердак не отапливался и не охлаждался ранее, поэтому обратитесь к профессионалу, чтобы убедиться, что все готово.
Бонус: две полезные вещи, которые нужно иметь после завершения
- Шкаф для метел для домашних чистящих средств, которые вы не захотите таскать наверх снова и снова, включая запасной пылесос.
- Беспроводной расширитель дверного звонка для вашего уже имеющегося проводного дверного звонка.Подключите его, и они будут звонить в тандеме, так что вы больше никогда не пропустите важную доставку или гостя. Около 35 долларов, smarthome.com
Отделка чердака
Заинтересованы в том, чтобы превратить свой недостроенный чердак в полезное жилое пространство? Независимо от того, нужна ли вам дополнительная спальня, офис или игровая комната, реконструкция чердака своими руками — отличный способ увеличить пространство в вашем доме, не платя за пристройку целого дома.
Используйте это руководство, чтобы узнать, как превратить ваше пространство из открытых стропил в готовую комнату.
Что следует учитывать перед отделкой чердака
Убедитесь, что ваш чердак соответствует местным строительным нормам
При переоборудовании чердака в жилое помещение он должен соответствовать тем же строительным требованиям, что и другие комнаты в вашем доме. Чтобы соответствовать большинству строительных норм, чердак должен:
- В большей части комнаты должно быть не менее 7 футов по вертикали, ширина не менее 7 футов и свободное пространство не менее 70 квадратных футов.
- Доступ по лестнице в натуральную величину.
- Есть еще один выход на случай чрезвычайной ситуации, обычно через легкодоступное окно.
Если на чердак можно попасть только по лестнице или по спусковой лестнице, вам нужно будет построить постоянную лестницу, прежде чем ее можно будет использовать как нечто большее, чем складское помещение.
Совет профессионала: Если большая часть потолка вашего чердака имеет высоту менее 7 футов, вы можете нанять профессионала, который построит слуховое окно, чтобы увеличить высоту комнаты.
Узнайте, нужно ли вам разрешение на строительство
Обратитесь в местное бюро разрешений, чтобы узнать, нужно ли вам разрешение на переоборудование чердака.Разрешение обычно требуется только в том случае, если вы добавляете электропроводку или вентиляцию, или если вы планируете изменить структуру своего дома в процессе, например, снести существующую стену или добавить слуховое окно.
Учитывайте ваши потребности в отоплении и вентиляции
Если на вашем чердаке еще нет воздуховодов, вам нужно будет выяснить, поддерживает ли ваша текущая система отопления, вентиляции и кондиционирования дополнительное помещение. Пригласите специалиста, чтобы он посмотрел на мощность вашей текущей системы отопления и охлаждения и узнал, можно ли добавить дополнительные воздуховоды, чтобы добраться до вашего чердака.
Если добавление воздуховодов или систем отопления, вентиляции и кондиционирования выходит за рамки вашего бюджета, другие варианты включают отопление плинтуса и системы мини-пролива.
Кроме того, попросите подрядчика проверить или установить вентиляционные отверстия для стропил, чтобы воздух мог проходить за изоляцией, которую вы установите для отделки чердака. Вентиляционные отверстия в стропилах сохранят прохладу на крыше, даже если на чердаке тепло.
Учитывайте стоимость отделки чердака
По данным Home Advisor, средняя стоимость переоборудования чердака составляет 49 438 долларов.Стоимость проекта будет зависеть от того, какие элементы включены в ваш проект.
Элементы переоборудования мансарды | Стоимость * |
Установка воздуховодов и вентиляционных отверстий | $ 1 087 |
Новая система отопления, вентиляции и кондиционирования воздуха | 3 942 долл. США |
Строительство слухового окна | 1800 долларов за проект DIY или от 2500 до 25000 долларов за профессиональную установку |
Добавление лестницы | От 2,240 до 3,126 долларов за профессиональную установку |
Электропроводка | от 50 до 100 долларов в час |
* По данным HomeAdvisor
Если вы планируете реконструировать чердак своими руками, вы можете рассчитывать заплатить примерно 5000 долларов за материалы, включая гипсокартон, изоляцию и ковровое покрытие, в зависимости от размера чердака.
Отделка чердака фермами
Если ваша крыша поддерживается фермами, у вас, вероятно, не будет места на чердаке, чтобы построить комнату. Вам нужно будет переместить фермы, чтобы создать пространство и высоту потолка, требуемые строительными нормами. Это потребует архитектора, инженера и значительных финансовых вложений.
Как отделать чердак
Относитесь реалистично к своему уровню навыков, когда дело касается самостоятельного выполнения работы.Если это ваша первая реконструкция, подумайте о найме профессионала, который поможет вам переоборудовать чердак.
1. Очистите чердак
Перед тем, как приступить к переоборудованию чердака, необходимо очистить территорию и удалить весь старый хлам и строительные материалы, которые вам больше не понадобятся. Предполагая, что вы собираетесь добавить новую изоляцию перед установкой гипсокартона, удалите старую изоляцию. Если изоляция неплотная или надутая, удалите ее с помощью промышленного пылесоса.
Если изоляция на чердаке в хорошем состоянии, вы можете установить черновой пол.Если он старый и сжатый, подумайте о его замене.
2. Электропроводка на чердаке
После того, как ваш чердак будет приведен в соответствие с правилами и вы получите разрешение, наймите лицензированного электрика, чтобы убедиться, что вся проводка соответствует требованиям правил. Наняв профессионала для прокладки электропроводки по стенам и потолку, вы сможете избежать многих распространенных проблем, с которыми, как правило, сталкиваются домовладельцы.
Если вы сделаете работу самостоятельно, вы рискуете получить электрический пожар. Как правило, должно быть по крайней мере одна розетка на каждой стене и по крайней мере одна розетка на каждые 12 футов.
3. Постройте черный пол
Если на полу вашего чердака видны балки, вам потребуется сделать черный пол. Начните этот процесс только после того, как будут завершены все электрические и вентиляционные установки. Чтобы уменьшить звук, распространяющийся от готового чердака через пол к остальной части дома, вы можете добавить изоляцию под облицовку пола или выбрать более толстую панель для чернового пола.
Для устройства чернового пола:
- Проведите мелом линию, которая отмечает центр балки по всей ее длине.Край панелей должен находиться на этой отметке.
- Положите первую панель вдоль самой длинной стены чердака на ¼ дюйма от стены.
- Самый длинный край панели должен проходить параллельно балкам пола.
- Просверлите 2 ½ дюйма винта в балках пола через каждые 6 дюймов.
- Установите следующую панель с зазором ¼ дюйма между существующей панелью. При установке следующего ряда не кладите торцевые швы один на другой.
- Повторяйте процесс, пока пол не будет покрыт.
- Закупорить все швы и головки винтов.
4. Утеплить чердак
Для проекта «сделай сам» лучший утеплитель для чердака — это утеплитель с пароизоляционной облицовкой. Этот утеплитель отлично подходит для отделки чердака, потому что он гибкий и простой в установке, и его даже можно наслоить для дополнительного покрытия. Перед установкой войлока заделайте все места или утечки, из которых воздух может проходить в комнаты ниже.
Изоляция из войлока обычно разрезается, чтобы поместиться между стандартными балками стен и стенами высотой 8 футов.Стены чердаков не всегда такие высокие. Если биты не подходят, обрежьте их канцелярским ножом.
Для устройства утепления чердака:
- Вставьте изоляцию в полость между балками пароизоляции, обращенную к комнате, а не к внешней стене. Постарайтесь как можно меньше сжать изоляцию, чтобы избежать снижения изоляционных свойств.
- Прикрепите изоляцию к балкам в соответствии с указаниями производителя изоляции.
- Продолжить процесс на всех стенах чердака и на потолке.
- Если вам нужно изолировать трубы или электропроводку, снимите изоляцию и сделайте два слоя и оберните их вокруг препятствия, убедившись, что пароизоляция обращена в комнату.
5. Установите гипсокартон и потолок
После того, как вы закончили установку теплоизоляции, пора закончить стены. Подвесной гипсокартон действительно придаст форму вашей переоборудованию мансарды. Повесьте гипсокартон горизонтально на открытые стойки и закрепите шурупами для гипсокартона.Закончите, закрыв швы и винты раствором для гипсокартона.
В зависимости от высоты потолка вы можете выбрать подвесной потолок для более законченного вида, но если вам нужно сэкономить место в соответствии со стандартами строительных норм, установите гипсокартон прямо на потолок.
6. Покраска потолка и стен чердака
Затем покрасьте гипсокартон и наблюдайте, как чердак начинает выглядеть как настоящее жилое пространство. Перед покраской новый гипсокартон необходимо загрунтовать. После грунтования нанесите не менее двух слоев краски для придания гипсокартону законченного вида.Если вы использовали гипсокартон для потолка, покрасьте его перед тем, как приступить к отделке стен.
Выбирая цвета для своей мансардной комнаты, рассмотрите более светлые варианты, особенно если в комнате мало окон и мало естественного света.
7. Выберите и установите настил чердака
Вы почти закончили ремонт чердака своими руками. Следующим вашим шагом будет выбор и установка напольного покрытия для комнаты. Ковровое покрытие — хороший вариант для чердака, потому что оно помогает снизить уровень шума и добавляет дополнительную изоляцию вашему полу.Следуйте инструкциям по укладке, основанным на выбранном вами напольном покрытии.
Наслаждайтесь готовым чердаком
Следующий шаг — украсьте переоборудованный чердак! Теперь, когда на чердаке есть окрашенные стены и готовые полы, переместите мебель и предметы декора, чтобы комната стала жилым пространством, которое вам нужно.
Заинтересованы в ремонте других комнат в вашем доме? Ознакомьтесь с этими статьями:
О вентиляции чердаков | О программе ENERGY STAR
Естественная вентиляция чердака
Сначала может показаться странным добавить теплоизоляцию, а затем намеренно позволить холодному воздуху проникать на чердак через вентиляционные отверстия, но эта комбинация является ключом к прочному и энергоэффективному дому.Вот почему: зимой естественный поток наружного воздуха для вентиляции чердака помогает сохранять его холодным, что снижает вероятность образования заторов льда (снег, который тает с крыши слишком теплого чердака, а затем снова замерзает на водосточные желоба, создавая ледяную дамбу, которая может повредить крышу). Правильная изоляция и герметизация также сохраняют холод на чердаках зимой, блокируя проникновение тепла и влажного воздуха снизу. Летом естественный поток воздуха на чердаке с хорошей вентиляцией выводит перегретый воздух из чердака, защищая черепицу и удаляя влагу.Утеплитель будет сопротивляться передаче тепла в дом.
Самая распространенная ошибка домовладельцев при установке утеплителя — перекрытие потока воздуха на карнизе. НИКОГДА НЕ ЗАКРЫВАЙТЕ ОТВЕРСТИЯ ЧЕРДАКА ИЗОЛЯЦИЕЙ — используйте стропильные и потолочные вентиляционные отверстия для поддержания воздушного потока.
Вентилятор вентиляции чердака
Вентиляторы для чердаков предназначены для охлаждения горячих чердаков путем втягивания более холодного наружного воздуха из вентиляционных отверстий чердака (потолка и фронтона) и выталкивания горячего воздуха наружу. Однако, если ваш чердак заблокировал вентиляционные отверстия на потолке и плохо изолирован от остальной части дома, вентиляторы чердака будут всасывать прохладный кондиционированный воздух из дома на чердак.Это потребует больше энергии и заставит ваш кондиционер работать активнее, что увеличит ваши летние счета за коммунальные услуги.
Вы же не хотите, чтобы ваш недостроенный чердак охладился вашим кондиционером. Чтобы предотвратить это, следуйте стратегиям воздушной герметизации и изоляции, описанным в этом руководстве, и убедитесь, что чердак хорошо вентилируется с помощью пассивных вентиляционных отверстий и естественного потока воздуха.
Выполнение работы
Укладывать рулоны из стекловолокна проще всего в домашних условиях. Если у вас есть утеплитель любого типа между стропилами, установите второй слой перпендикулярно первому (опять же, второй слой рулонной изоляции должен быть без облицовки — без пароизолятора).Это поможет закрыть верхнюю часть балок и уменьшить потери тепла через каркас. Также при укладке дополнительного утеплителя работайте по периметру в сторону чердачного проема. Никогда не кладите изоляцию на утопленные светильники или вентиляционные отверстия в потолке. Держите всю изоляцию на расстоянии не менее 3 дюймов от «консервных» светильников, если только они не соответствуют классу IC (изолированный потолок). Если вы используете неплотную изоляцию, используйте листовой металл для создания барьеров вокруг отверстий. Если используется стекловолокно, для создания барьера можно использовать проволочную сетку.
Для получения дополнительных сведений и изображений загрузите Руководство по герметизации и изоляции DIY (PDF, 12,8 МБ).
Установка стропильных вентилей
Чтобы полностью покрыть чердачный пол изоляцией до карниза, необходимо установить стропильные вентиляционные отверстия (также называемые изоляционными перегородками). Полное покрытие чердачного этажа вместе с герметизацией утечек воздуха обеспечит максимальную эффективность теплоизоляции. Вентиляционные отверстия в стропилах обеспечивают чистоту вентиляционных отверстий в потолке, а также есть канал для выхода наружного воздуха на чердак у потолков и наружу через вентиляционные отверстия фронтона или конька.Чтобы установить форточки, прикрепите их прямо к настилу крыши. Вентиляционные отверстия для стропил имеют длину 4 фута и ширину 14-1 / 2 и 22-1 / 2 дюйма для различных расстояний между стропилами. Вентиляционные отверстия должны быть размещены в потолке мансарды между стропилами в том месте, где потолок мансарды встречается с мансардным этажом.
Как только они будут на месте, вы можете положить ватные или одеяла или продуть изоляцию прямо до самого края чердачного этажа. Примечание: для выдувной изоляции может потребоваться дополнительный блок для предотвращения выдувания изоляции на потолок.Кусок жесткого пенопласта, размещенный на внешнем крае верхней пластины, очень хорошо подходит для этого.
РАФТЕР ВЕНТС
Поместите стропильные отверстия между стропилами в месте соединения потолка с полом.
Фото любезно предоставлено Дугом Андерсоном
ДОБАВИТЬ ИЗОЛЯЦИЮ
Добавьте изоляцию вокруг стропильного вентиляционного отверстия и до края чердачного этажа.
Фото любезно предоставлено Дугом Андерсоном
Добавьте изоляцию вокруг стропильного вентиляционного отверстия и до края чердачного этажа.
Фото любезно предоставлено Дугом Андерсоном
Узнайте больше об улучшении вашего дома с помощью ENERGY STAR
ДАЛЕЕ >> Глоссарий
Как утеплить чердак
На чердаке без отделки цель теплоизоляции — сохранить прохладу летом и тепло зимой. Это означает изоляцию только чердачного этажа, но не стен, и наличие вентиляционных отверстий в крыше. В готовом чердаке теплоизоляция должна поддерживать комфорт на чердаках.
Как утеплить законченный чердак
Готовый чердак должен быть изолирован так же, как и остальная часть дома, с изоляцией стен и потолка.
Изоляция между крышей и внутренним пространствомЕсли чердак уже закончен, вероятно, он хотя бы частично изолирован. Однако большинство старых чердаков недостаточно теплоизолированы, поэтому рекомендуется по возможности повысить коэффициент R. К сожалению, вы не сможете попасть во все отверстия. Скорее всего, потолок будет закрыт для вас, если вы не снимете гипсокартон или другой отделочный материал. Возможно, вам больше повезет, если вы окажетесь за боковыми стенками (также называемыми перегородками). Изоляция готового чердака
Есть два основных способа утеплить готовый чердак.Если будет утеплено только жилое пространство, оберните изоляцией стены и потолок комнаты, а затем продолжайте движение по полу нежилого помещения. В этом случае область за стенкой колена будет неприятно горячей или холодной. Если вы хотите, чтобы область за боковинами не замерзла зимой, нанесите изоляцию от линии крыши до самого пола.
Крыша должна иметь возможность «дышать», то есть воздух должен дуть от карниза внизу к крыше вверху. Такая вентиляция сохраняет крышу зимой холодной, что предотвращает образование ледяных плотин, которые могут повредить вашу крышу и даже ваш дом.
Для обеспечения вентиляции в утепленной крыше установите специальные стропильные вентиляционные отверстия. Они прикрепляются скобами к нижней стороне кровельной обшивки между стропилами. Они позволяют воздуху перемещаться за изоляцию, поэтому крыша остается красивой и холодной, в то время как внутренняя комната изолирована от холода.
Убедитесь, что вентиляционные отверстия карниза внизу стропила и вентиляционные отверстия конька или другие вентиляционные отверстия наверху не имеют препятствий, чтобы воздух мог свободно перемещаться. Убедитесь, что изоляция не препятствует циркуляции воздуха через вентиляционные отверстия карниза.© Дон Вандерворт, HomeTips
Внимание! При установке изоляции на чердаке не закрывайте встроенное освещение или любые другие теплогенерирующие приборы. Смотрите на соседнюю фотографию, чтобы узнать, как правильно удерживать изоляцию от этих приспособлений.
Удерживайте изоляцию от встроенных светильников в потолке под чердачным полом. Johns MansvilleКак утеплить чердак без отделки
Когда вы думаете об теплоизоляции, вы можете сразу подумать о своем чердаке — и на то есть веские причины.Чердак — одна из основных зон потенциальных потерь тепла в вашем доме. Вот как утеплить чердак без отделки.
Подготовка чердака к теплоизоляции
Поместите доски (1 на 6 или 1 на 8) или фанерные оболочки на балки пола, чтобы повысить мобильность на чердаке. (НИКОГДА не ступайте между балками, так как вы можете пробить нижний потолок.)
Убедитесь, что нет открытых электрических коробок или оголенных проводов. Закупорите все пространства, где воздух может проходить между чердаком и комнатами ниже, уделяя особое внимание областям, окружающим осветительные приборы, электрические провода, трубы и воздуховоды.(Подробнее о герметизации этих участков см. В нашем разделе «Изоляция и энергосбережение».) Нанесите уплотнительную прокладку вокруг входа на чердак. Убедитесь, что у вас есть надлежащая вентиляция, чтобы исключить удержание влаги. © Дон Вандерворт, HomeTips
Определите, сколько изоляции нужно купить, следуя указаниям, изложенным в разделе «Как рассчитать ваши потребности в изоляции». Если у вас уже есть изоляция, вы можете купить ее другого типа и наложить ее поверх старого материала.
Установка пароизоляции
Изоляция «батс и одеяла» часто имеет паронепроницаемую облицовку, а некоторые разновидности изоляции из жесткого пенопласта не нуждаются в дополнительной барьерной защите.Для других типов рекомендуется установить тонкий барьер из полиэтилена на нижней стороне изоляции, чтобы предотвратить попадание влаги на ваш материал.
(Обратите внимание, что в некоторых жарких и / или влажных регионах такая пленка может быть обращена к внешней стороне вашей изоляции.) Всегда используйте неизолированную изоляцию вблизи дымоходов и дымоходов, а также в тех случаях, когда вы просто добавляете новую изоляцию на © Дон Вандерворт, HomeTips
Установка изоляционных батончиков и одеял
Если используется изоляция с паронепроницаемой облицовкой, укладывайте материал паронепроницаемой стороной вниз.
Начните со стены и двигайтесь к центру мансардного этажа или входа, аккуратно помещая изоляцию между балками и обеспечивая плотное прилегание. Будьте осторожны, чтобы не сжать материал при нажатии на него. Позвольте изоляции перекрывать верхнюю пластину внешней стены, а для дополнительной защиты установите изоляцию и на верхнюю часть балок. Отрежьте каждую ветку до нужной длины. © Дон Вандерворт, HomeTips
Установка утеплителя с рыхлым заполнением
С помощью воздуходувки с неплотным заполнением (их часто можно арендовать у местного продавца товаров для ремонта дома) начните заполнять пространство между балками изоляция, начиная со стен и медленно отступая к центру комнаты или входу на чердак.Обратите особое внимание на области, где изоляция должна заполнять препятствия. Не закрывайте вентиляционные отверстия. Лучше попросить друга помочь вам с этой задачей, так как один из вас может держать шланг, а другой контролировать поток изоляции из бункера.
Вместе с помощником по загрузке вентилятора изоляцией по мере необходимости начните с периметра чердака и двигайтесь к входной двери на чердак. Полностью и равномерно заполните все пространство балок изоляцией, не закрывая вентиляционные отверстия на чердаке.Выровняйте неровности граблями.
Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по утеплению домов
О Доне Вандерворте
Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг. книги по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о Don VandervortDIY Guide — AtticFoil ™ Radiant Barrier
DIY Guide — AtticFoil ™ Radiant Barrier — Сделай сам Профессиональный Radiant Barrier DIY Guide — AtticFoil ™ Radiant Barrier — Сделай сам Профессиональный Radiant Barrier перейти к содержанию Перейти в главное менюУ нас В НАЛИЧИИ МИЛЛИОНЫ кв. Футов материала! Дилеры / подрядчики звонят нам сегодня, чтобы узнать оптовые цены.
Есть два основных метода установки лучистого барьера: прикрепление скобами к стропилам или укладка на чердачный этаж.Способы установки зависят не только от вашего местонахождения; Есть несколько факторов, которые определяют лучший способ установки для вашего дома. Каждый дом индивидуален, поэтому, хотя есть общие рекомендации для определенного климата, иногда один метод лучше всего подходит для конкретного дома.
> Запросите БЕСПЛАТНЫЙ ОБРАЗЕЦ сегодня
Краткий обзор установки
Два наиболее распространенных метода установки
Стандартный метод сшивания скоб (теплый климат)
Метод Staple Up (также известный как Open-Ridge) — это стандартный метод, который чаще всего используется в ТЕПЛОМ или ЖАРКОМ климате.Это особенно актуально, если ваша главная цель — снизить приток тепла летом или если у вас есть воздуховоды на чердаке.
НАЧАТЬ
Метод избыточной изоляции (холодный или смешанный климат)
Создайте барьер для зеленой энергии, положив фольгу излучающего барьера НАД существующей изоляцией на чердаке. Этот метод сохраняет тепло летом и тепло зимой, что делает его идеальным для круглогодичного использования.
НАЧАТЬ
Как измерить
Воспользуйтесь простой таблицей, чтобы определить, сколько фольги излучающего барьера вам понадобится для вашего проекта.
Расходные материалы, необходимые для установки
Подберите подходящие инструменты для правильной работы. Вот список рекомендуемых расходных материалов, которые вам понадобятся для установки.
Светильники для герметичных банок
Узнайте, как герметизировать встраиваемые светильники для банок, чтобы они были более энергоэффективными и герметичными.
Уплотнение воздуховодов и воздуховодов
Выясните, негерметичны ли воздуховоды в вашем доме, и если да, узнайте, как их снова закрыть.
Фотографии установки заказчиком
Фото монтажа чердака своими руками от некоторых наших клиентов.
Когда чердак используется для хранения вещей, предпочтительнее использовать метод укладки скоб.
Воздуховоды, проходящие через чердак, — еще один пример того, когда следует использовать метод крепления скоб.
Пустые чердаки в зонах со смешанным климатом могут круглый год извлекать выгоду из метода избыточной изоляции.
В холодное время года пленка на полу чердака помогает предотвратить потерю лучистого тепла из жилых помещений внизу.
> Больше фотографий проекта DIY
Реконструкция чердака, которая вас вдохновит
Всем нужно больше места. Надстройка или надстройка — классический способ сделать больше внутреннего пространства. Но реализация шестизначного проекта не может быть в бюджете каждого. Вот почему многие домовладельцы ищут больше места внутрь — и вверх.
Чердаки — отличная возможность для расширения. Помещение уже огорожено. Заливать фундамент не нужно. Электричество находится поблизости, и его можно подключить. В отличие от надстроек подвала, влажность пола не проблема. Короче говоря, чердаки могут быть тем местом, где вам нужно больше места.
Реконструкция чердака: низкий уровень
Чердаки необычной формы и расположения — это уникальные помещения, требующие особой осторожности при ремонте. Обратите внимание:
- Начните с кода : Строительный кодекс положительно предписывает реконструкцию чердака.От минимальной площади пола до высоты потолка, множество правил будет направлять вашу реконструкцию.
- Стропила против ферм : Стропила, в основном, в старых домах, поддаются расширению чердаков. Стропила похожи на гигантские треугольники, образующие вершину крыши вашего дома. Фермы выглядят как большие треугольники, состоящие из меньших треугольников. Они делают реконструкцию чердака невозможной без замены.
- Придать форму : Если бы треугольные дома, такие как А-образные, были функциональными, они были бы более популярными.Напротив, острые углы затрудняют хранение и жизнь. Постройка коленных стен — коротких вертикальных стен высотой около 3 футов — один из способов исправить это.
- Напольные покрытия : Ваш чердак может быть недостаточно прочным, если он специально не предназначен для использования в качестве жилого помещения. Балки всех чердаков могут выдерживать минимальный собственный вес (т. Е. 10 фунтов на квадратный фут). Но живые нагрузки — другое дело. Часто требования к минимальной временной нагрузке в четыре раза превышают статические нагрузки.
- Изоляция : Если на вашем чердаке уже есть изоляция, она, вероятно, бесполезна для планируемой реконструкции чердака.Причина? Потому что эта изоляция находится под вашими ногами между балками. Сегодня при ремонте чердаков все чаще используется вспененная изоляция, распыляемая между стропилами перед установкой гипсокартона.
Инструкции «Сделай сам»
Сможете ли вы сделать это сами? Сможете ли вы самостоятельно убрать животных с чердака? Да, вы можете сделать это самостоятельно, внимательно изучив и проявив очень старательный подход, чтобы сделать это правильно. Прежде чем вы начнете, я хочу сказать, что вывоз животных с чердака — дело непростое.Вы имеете дело с дикой природой, и каждый вид животных ведет себя по-своему, особенно в определенное время года. Есть так много переменных. Лучше всего определить какие животные у вас есть на чердаке, а затем прочтите специальное руководство, которое я написал для этого животного. Многие животные живут на чердаках. Возможно, вы уже знаете, какие у вас животные, если вы их видели. Если вы не знаете, тип шума — большая подсказка, как и тип фекалий, который вы видите на чердаке. Посмотрите на дорожки в изоляции и на тип повреждений.Вы можете действительно увидеть животное, но это редко, потому что они обычно очень хорошо прячутся. Прочтите мое руководство «Как идентифицировать животных» для получения дополнительных советов.
Как только вы узнаете, какие существа обитают на вашем чердаке, прочтите об этом животном здесь: белки, еноты, крысы, мыши, летучие мыши, опоссумы, змеи, птицы, белки-летяги. Есть и другие виды животных, но эти самые распространенные. Я напишу общие инструкции ниже, но каждое животное требует особого подхода к этому животному, поэтому лучше всего выяснить, какое у вас животное, а затем щелкнуть по нему здесь, чтобы узнать больше об этом.И для громкого крика не используйте репелленты для животных или животный яд, ни один из которых не эффективен ни в малейшей степени.
Первый и самый важный ключ к решению проблемы с дикой природой на чердаке — найти входные отверстия в доме. Вы должны использовать лестницу, чтобы осмотреть каждую часть вашей крыши и все вентиляционные отверстия. Ищите плохо экранированные вентиляционные отверстия на крыше, или в местах, где потолок встречается с крышей, или в карнизах, или в деревянных панелях, через которые они могут прогрызть. Ищите повреждения от жевания, жир коричневого меха и следы животных.Ищите прорезанные вентиляционные отверстия в крышке гребня, открытые трубы для водопровода или дыра в самой крыше. В вашем доме может быть несколько входных зон. Затем вернитесь на чердак, и вы должны осмотреть чердак и найти гнездо детенышей животных, если вы имеете дело с енотами, белками, опоссумами или птицами. Вы должны удалить сначала гнездо младенцев. Затем вам нужно либо поймать, либо исключить животных, в зависимости от вида и ситуации. Я советую вам нажать на свое животное выше, чтобы узнать подробности.
