Установка стропил двухскатной крыши своими руками

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Установка стропил двухскатной крыши своими руками

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Общее устройство двускатной крыши

Основные понятия

Принцип устройства двускатной крыши понятен уже из названия. Ее характеризует наличие двух скатов кровли, в подавляющем числе случаев являющихся симметричными относительно линии конька. С обеих торцевых сторон расположены треугольные фронтоны.

Две симметричных стороны с равной крутизной уклона кровли – это «классическая» компоновка двускатной крыши

Именно эта схема отличается относительной простотой расчета и монтажа. Она чрезвычайно надежна (при правильном строительстве), обеспечивает равномерное распределение нагрузок на стены здания, обладая при этом отменным эксплуатационным запасом прочности. Вместе с тем, смотрится такая крыша, даже безо всяких изысков, очень симпатично, подходит для практически всех типов кровельного покрытия, а ее скатам могут придаваться любые углы крутизны (естественно, в разумных пределах).

Видимым недостатком такой крыши является наличие «глухих» зон в чердачном помещении, в нижней части скатов.

Иногда архитекторы стараются внести некоторое разнообразие в конструкцию двускатных крыш. Так, например, одним из приемов является создание подчеркнутой асимметрии скатов, причём, как по их крутизне, так и по длине от конька до карнизного свеса.

Цены на крепления для стропил

крепления для стропил

Оригинальное решение – скаты крыши различаются и по углу наклона к горизонту, и по длине

Подобный подход открывает дополнительные возможности полезного использования чердачного помещения. Правда, самостоятельно правильно спроектировать и смонтировать такую двускатную крышу для неподготовленного человека – задача из разряда практически невыполнимых, поэтому в нашей статье такая конструкция рассматриваться далее не будет.

С определённой долей условности к двускатным относят крыши с ломаными плоскостями скатов.

Ломаная форма скатов крыши обычно делается в угоду полезному использованию чердачного пространства

Впрочем, и такие конструкции имеют особенности в проектировании и проведении монтажа. Стропильные системы подобного типа заслуживают отдельного подробного рассмотрения.

Мансардная ломаная крыша – отличное решение для жилого чердака

Чтобы соорудить надежную стропильную систему такого типа, необходимо будет провести ряд расчетов, тщательно изучить последовательность проведения работ, используемые технологические приемы. Обо всем этом подробно – в специальной публикации нашего портала

«Мансардная крыша своими руками».

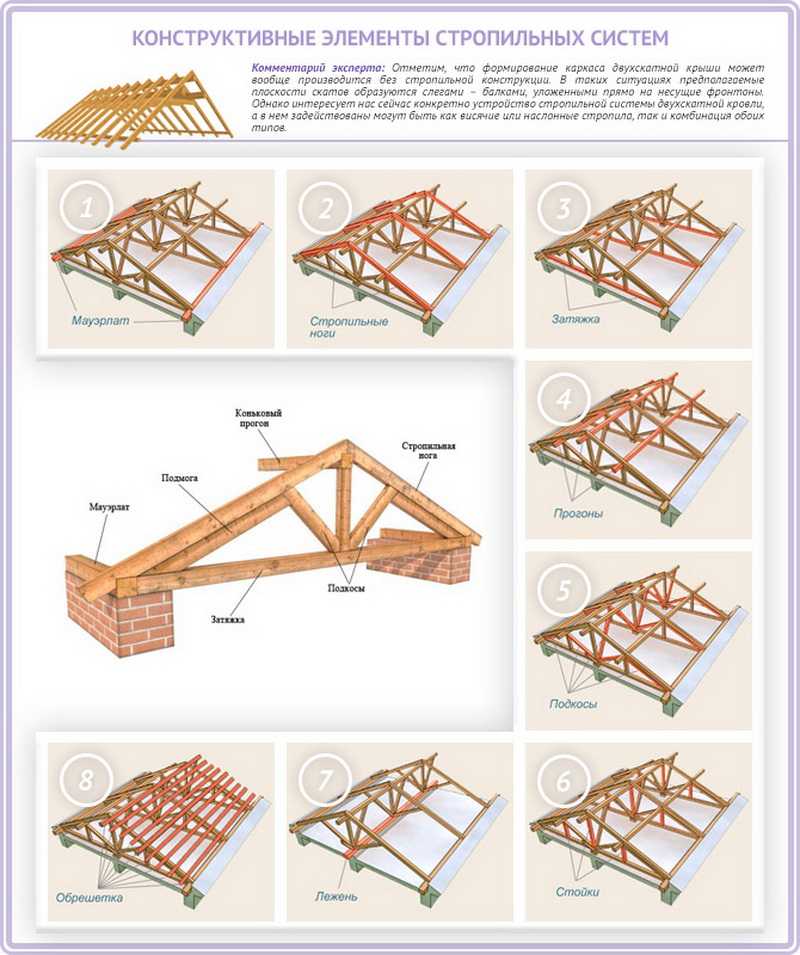

Элементы конструкции стропильной системы двускатной крыши

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем, но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Система с висячими стропилами

Графически эту схему крыши можно изобразить примерно так:

Конструкция крыши с висячими стропилами

Сразу бросается в глаза, что стропила опираются только на мауэрлат в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Варианты системы крыши с висячими стропилами

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Расчет базовых параметров стропильной системы двускатной крыши

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Схема для наглядного отображения рассчитываемых параметров двускатной крыши

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

Предстоит рассчитать:

  • Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
  • Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
  • Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
  • Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

Цены на бензопилу

бензопила

Рассчитываем крутизну ската и высоту конька

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

  • Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
  • Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.
Наглядная демонстрация зависимости простора «жизненного пространства» в чердачном помещении от угла уклона двускатной крыши
  • Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Далее –  просто пользуемся формулой:

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Калькулятор зависимости высоты конька крыши от крутизны ската

Перейти к расчётам

Кстати, калькулятор позволит решить и прямую, и обратную задачи. Например, если необходимо отталкиваться от планируемой высоты кровли в коньке, можно, введя один раз для начала длину основания треугольника f, затем изменять угол наклона ската кровли (градация изменения в калькуляторе – в 1 градус), чтобы быстро прийти к нужному значению. Это займет буквально несколько секунд.

Рассчитываем длину стропильной ноги

Чтобы рассчитать длину стропильной ноги, которая в данном случае является гипотенузой прямоугольного треугольника (с катетами f и H), проще всего применить всем известную теорему Пифагора.

L = √ (f ²+ Н²)

Калькулятор расчета рабочей длины стропильной ноги двускатной крыши

Данный результат дал нам «рабочую» длину стропильной ноги. Если планируется еще за счет стропила сразу сформировать карнизный свес, то необходимо сделать прибавку к длине – l. По законам тригонометрии такой «довесок» будет равен:

l = K / cos a

К – панируемая ширина карнизного свеса, от стены дома до края (по горизонтали).

а – угол крутизна ската кровли.

Если даже карнизный свес будет формироваться за счет «кобылок», то расчет поможет определиться с необходимой рабочей длиной этих деталей конструкции. Расчет проще провести с помощью нашего калькулятора:

Калькулятор расчета удлинения стропильной ноги для формирования карнизного свеса.

На небольших углах уклона кровли такое удлинение будет весьма незначительно отличаться от планируемой ширины карнизного свеса. Однако, по мере роста крутизны, удлинение стропила начинает быстро увеличиваться, так что игнорировать эту величину – нельзя.

Останется только просуммировать полученные значения и получить общую длину заготовки для изготовления стропила. Безусловно, она берется с небольшим запасом, примерно 200÷250 мм – на точную подрезку уже после установки и закрепления стропильной ноги на место.

Можно сразу же оценить – имеются ли в продаже заготовки (пиломатериал) необходимой длины. На крышах большого размера иногда приходится прибегать к сращиванию стропил по длине.

Расчет нагрузок на стропильную систему, определение сечения стропил и шага их установки

Переходим к самому сложному этапу расчетов. Необходимо оценить, какие суммарные нагрузки будут выпадать на конструкцию крыши, как их оптимально распределить по длине несущих элементов, варьируя шаг установки стропильных ног. Исходя из этого, можно будет подобрать необходимый материал, который обеспечит стабильность конструкции, без переломов или деформаций, определиться с деталями усиления, то есть расставить на схеме дополнительные точки опоры, уменьшающие свободный пролет стропильной ноги.

На стропильную систему в целом будут прилагаться следующие основные типы нагрузок:

  • Вес самой стропильной системы и кровельного покрытия, а если предусматривается термоизоляция – то еще и «утеплительного пирога».
  • Нагрузки, вызываемые снежными наносами на поверхность кровли.
  • Ветровые нагрузки.

Существуют, безусловно, и иные типы нагрузок, причем, многие из которых заранее сложно предугадать – техногенные или стихийные катаклизмы, сейсмические толчки и другое. Но чтобы снизить вероятность разрушения конструкции от подобных явлений «непреодолимой силы», в нее заранее закладывается определенный эксплуатационный запас прочности.

Теперь – рассмотрим нагрузки по порядку.

  • Любое кровельное покрытие обладает собственной удельной массой, требует той или иной обрешетки или определенных особенностей конструкции крыши. В калькулятор расчёта, который будет предложен читателям ниже, уже занесены средние значения удельной весовой нагрузки от наиболее часто применяемых типов кровельных покрытий. На всякий случай, в этот показатель включено и утепление скатов кровли.
  • Снеговая нагрузка зависит от двух величин. Во-первых, это рассчитанная по итогам многолетних наблюдений удельная масса снежного покрова, характерная для конкретной местности. По этому параметру всю территорию России можно условно разделить на несколько зон, которые обозначены на расположенной ниже карте-схеме:
Разделение территории РФ на зоны по уровню снеговой нагрузки

Второй параметр, оказывающий влияние на снеговую нагрузку – это крутизна ската кровли. Чем больше угол, тем меньшее давление будут оказывать снежные массы, а на скатах круче 60 градусов – снег и вовсе не станет задерживаться.

Цены на металлочерепицу

металлочерепица

  • Ветровая нагрузка. С ней несколько сложнее, так как приходится принимать в расчет больше исходных параметров. Для упрощённого алгоритма вычислений, реализованном в калькуляторе, необходимо знать:

— Угол уклона скатов кровли (чем он больше, тем выше «парусность» крыши).

— Среднюю величину ветрового давления, аналогично определенную по результатам многолетних метеорологических наблюдений для данного региона. Определить свою зону по этому параметру можно также по соответствующей карте-схеме.

Зонирование территории России по уровню ветрового давления

— Имеет важное значение высота строящегося здания, от поверхности земли до уровня конька.

— Оценивается наличие и удаленность естественных и искусственных преград для ветра. Критерии такой оценки хорошо показаны и описаны в соответствующем поле калькулятора.

Правда, здесь важно учесть еще одно правило: преграды могут приниматься в расчет, если их удаление от рассчитываемого здания не превышает величины 30×Н, где Н в данном случае – это высота дома от земли до конька. Например, для здания высотой в 8 метров принимаемые в расчет преграды должны находиться в пределах круга радиусом 240 метров. Если они расположены дальше, то это уже будет считаться «голой» местностью.

Принимаются в расчет только те препятствия для ветра, которые расположены от дома в пределах определенного радиуса

Программа калькулятора учтет все указанные пользователем данные, внесет соответствующие поправки, просчитает нагрузки и заложит необходимый эксплуатационный запас прочности.

Но если просто просуммировать нагрузки, то эта величина не слишком удобна для дальнейших действий, поэтому лучше оперировать показателем распределённой нагрузки. Она рассчитывается на погонный метр стропильной ноги, и напрямую зависит уже от шага установки стропил.

Таким образом, варьируя значение шага установки стропильных ног, можно пронаблюдать, как меняется распределённая нагрузка, и остановиться на оптимальном значении. А уже эта величина позволит войти в таблицу, чтобы определиться с сечением доски, бруса или кругляка, и с допустимой величиной свободного пролета между точками опоры.

Калькулятор расчета распределённой нагрузки на стропильные ноги

Перейти к расчётам

С полученным значением входим в таблицу и определяем сечение доски для изготовления стропила.

Расчетная величина распределенной нагрузки
(килограмм на погонный метр стропильной ноги)
Сечение пиломатериала для изготовления стропильных ног
75100125150175доска или брускругляк
толщина доски (бруса), ммдиаметр, мм
40506080100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
43. 532.52160150140130120
4.543.532.5180170160140120120
54.543.53200190180160140140
5.554.543.5-210200180160160
65.554.54--220200180180
6.565.554.5---220200200
-6.565.55---240220220

Например, выданное калькулятором значение равно 92 килограмм на погонный метр. Ближайшее в большую сторону значение в таблице – 100 кг, значит, работаем с этим столбиком.

Планируется устанавливать стропила так, что их пролет между точками опоры будет доходить до 4,5 метров. Находим в выбранном столбце пересечение с этим значением.

А теперь можно выписывать из правой части таблицы все размеры допустимого пиломатериала, который гарантировано выдержит такую нагрузку. В данном примере это доска 40×200; 50×190; 60×180; 80×160; 100×140, а также бревно диаметром 120 мм.

Можно в режиме планирования попробовать изменять величину свободного пролета, пока еще виртуально устанавливая дополнительные точки опоры (подкосы или бабки), чтобы посмотреть, какой материал будет более выгодным.

На этом раздел статьи, посвящённый проведению самостоятельных расчетов, будем заканчивать – пора переходить к рассмотрению практического примера создания стропильной системы двускатной крыши. Но все же — несколько слов напоследок.

Алгоритмы расчета и проектирования стропильной системы, безусловно, упрощены, и их допустимо применять при не слишком масштабном строительстве. Если же возводится полноценный жилой особняк, то никак не обойтись без профессионального архитектурного проектирования как самого здания, так и конструкции его крыши в частности.

Узнайте, как провести расчеты параметров стропильной системы односкатной крыши, в специальной статье нашего портала.

Пример установки стропил двускатной крыши — пошагово

Работа над конструкцией крыши всегда – достаточно трудоемкая и сложная, так как большинство операций приходится проводить в весьма неудобных условиях на высоте. Как правило, она требует привлечения помощников. Но тем и интересен рассматриваемый ниже пример, что мастер, используя определенные технологические приемы, всю работу проводит полностью самостоятельно.

Для начала – проект будущей стропильной системы, составленный после проведения необходимых расчетов. Он выполнен с использованием доступного приложения «SketchUp», найти которое и освоить несложно даже начинающему.

Будет монтироваться такая стропильная система – наслонного типа

Дом с полумансардой, то есть второй этаж более чем наполовину выведен из стеновых газосиликатных блоков, и лишь верхнюю треть боковых  стен и потолок будет замещать конструкция крыши. Фронтоны – полностью выкладываются из газосиликатных блоков. По центру помещения второго мансардного этажа расположена капитальная перегородка, делящая его надвое, причем эта перегородка на три ряда блочной кладки выше боковых стен. Такое решение позволяет получить вместительную мансарду даже при относительно небольшой крутизне скатов кровли.

А наличие центральной капитальной перегородки дает возможность применить более простую в монтаже схему наслоннных стропил.

Таблица — иллюстрированная инструкция по монтажу стропил двускатной крыши

Все картинки в таблице-инструкции – кликабельные, то есть увеличиваются при клике мышкой.

ИллюстрацияКраткое описание выполняемой операции
Завезены и разгружены необходимые для работы пиломатериалы.
Первым делом следует заняться именно ими – сложить в аккуратные штабеля, чтобы не допустить деформации древесины, провести необходимую обработку.
Обработка будет заключаться в нанесении специальной пропитки, которая обладает антисептическими свойствами – придает древесине устойчивость с биологическому поражению разложению и поражению грибком, плесенью или насекомыми.
Кроме того, многие из подобных составов повышают устойчивость древесины к возгоранию.
Антисептическая грунтовка может быть готовой к применению или в виде концентрата.
В рассматриваемом примере она потребовала разведения водой в соответствии с прилагаемой инструкцией.
Чтобы повысить качество обработки, поверхности досок и бруса рекомендуется перед нанесением состава тщательно обмести – удалить пыль и мелкие опилки.
Антисептическая пропитка обильно наносится с помощью валика, со всех сторон доски, для чего ее по ходу обработки последовательно переворачивают.
Для узких торцевых сторон удобнее использовать кисть.
После обработки доски оставляются в штабеле до полного впитывания и просыхания грунтовки.
В это время можно заняться подготовкой основания для укладки мауэрлата.
Верхний торец боковой газосиликатной стены, на которую будет укладываться и крепиться мауэрлат – доска 50×200 мм.
Чтобы доска прилегала к стене всей своей плоскостью, поверхность основания в данном случае необходимо несколько подровнять.
Для этого мастер развёл строительный клей, который использовался для кладки газосиликатных блоков.
Затем с помощью широкого шпателя был нанесен тонкий выравнивающий слой.
Аналогичная операция была произведена и на противоположной стене…
…а затем – и на центральной стене-перегородке, на которую будет укладываться лежень.
Доски после обработки полностью просохли, выравнивающий слой на торце стены застыл – можно приходить к дальнейшим действиям.
Прежде всего, по торцу стены укладывается слой гидроизоляции.
В рассматриваемом случае для этого используется нарезанный лентой полимер-битумный рулонный рубероид. Укладку можно осуществить «на сухую», как на иллюстрации, или с применением соответствующей мастики – качество гидроизоляции от этого только выиграет.
После этого на слой гидроизоляции укладывается обрезанная по необходимой длине доска мауэрлата.
Ее ширина в настоящем случае точно соответствует ширине стены – 200 мм.
Доска мауэрлата тщательно выравнивается по линии стены.
Для крепления доски мауэрлата к стене будут применяться вот такие анкерные болты, длиной 150 и диаметром 12 мм.
Для большей надежности крепления на анкеры установлены еще и толстые шайбы диаметром 25 мм.
Чтобы точки установки анкеров не попадали на места будущего монтажа стропильных ног, имеет смысл сразу провести соответствующую разметку.
Шаг установки стропил просчитан заранее, толщина доски также известна (50 мм).
На доске мауэрлата намечаются точные места расположения стропильных ног – они выделены двумя границами с перекрещенной областью между ними.
А крепежные элементы мауэрлата можно расположить между стропилами. Рекомендуемый шаг между анкерами – от 600 до 800 мм.
Начинается процесс крепления мауэрлата.
Для начала в намеченных точках просверливают в доске сквозные отверстия сверлом-пером 12 мм. Опилки сразу сметают, чтобы они не попадали в просверленные каналы.
Затем с помощью перфоратора с буром на 12 мм прямо через отверстия пробуриваются в стене каналы для установки анкеров.
Эти каналы максимально очищаются от образовавшейся в результате сверления пыли.
Устанавливаются анкеры.
Каждый анкер сначала аккуратно забивается в канал молотком дол упора шайбы в дерево…
…а затем заворачивается торцевым ключом, до полной фиксации.
Установка мауэрлата на одной стене закончена.
Аналогичная череда операций проводится на противоположной стене.
Далее, необходимо установить лежень на центральной стене-перегородке.
Вначале, так же, как и ранее, укладывается слой гидроизоляционного материала.
Затем укладываются доски – такие же, 50×200 мм.
Правда, для лежня длины стандартной доски оказалось недостаточно, и его приходится выкладывать из двух.
Кроме того, учитывая то, что в такой конструкции кровельной системы именно по центру на лежень выпадают наиболее высокие нагрузки, его решено сделать усиленным, в два слоя досок, то есть с общей толщиной в 100 мм.
Но для начала стелется и крепится на анкерные крепления первый слой досок – все точно так же, как и при установке мауэрлата на боковых стенках здания.
Нижняя доска лежня закреплена, но выступающие части анкерных деталей будут мешать укладке верхнего слоя.
Значит, в верхней доске необходимо вырезать «гнезда», в которые спрячутся верхушки анкеров.
Чтобы провести точную разметку под эти «гнезда» верхнюю доску укладывают на место, где она должна лежать, и тщательно выравнивают.
Затем в местах расположения анкеров сверху по доске пристукивают молотком.
Выступающая часть анкера оставит на верхней доске хорошо заметную отметину, по которой и будет проводиться сверление.
Для высверливания гнезд применяется перьевое сверло диаметром 25 ÷ 27 мм, так, чтобы в отверстие могла поместиться шайба анкерного крепления.
Сквозного отверстия не понадобится – достаточно глубины этого «гнезда» в 25÷30 мм.
Укладывается верхний ряд досок, на заранее примеренные места.
Если всё было сделано точно и аккуратно, верхняя доска отлично приляжет к нижней и сразу получит определенную фиксацию за счет выступающих частей анкеров – случайного смещения можно уже не опасаться.
Соединение двух ярусов досок между собой производится с помощью универсальных оцинкованных саморезов 6×90 мм.
Их вкручивают в шахматном порядке с шагом в 250 ÷ 300 мм.
Всё, лежень полностью готов к дальнейшим монтажным работам.
Следующим шагом мастер предпочел выложить блочные стенки фронтонов, посчитав, что именно на этом этапе ему это будет сделать удобнее всего.
Кладка фронтонов не входит в план рассмотрения нашей публикации, и этот шаг мы пропустим – сразу покажем то, что получилось в итоге.
Впоследствии выступающие края фронтона будут срезаны по уровню крыши, неровности – сглажены.
Что же касается именно стропильной системы, то следующим этапом станет монтаж стоек по лежню и установка конькового прогона.
Первыми будут устанавливаться крайние стойки.
Для изготовления стоек пойдут те же доски, что и для мауэрлата с лежнем – 200×50 мм. Они сразу нарезаются в нужном количестве точно в размер.
Количество стоек и их расположение в точности совпадает с количеством и размещением стропильных пар.
На лежне производится точная разметка – по аналогии с разметкой мауэрлата.
Устанавливается первая стойка.
На ней уже заранее с обеих концов жёлтыми оцинкованными саморезами 6×40 прикручены стальные перфорированные уголки (50×50×2 мм).
Установленная стойка сразу наживляется через уголок саморезом к лежню.
Очень важно добиться вертикальности этих стартовых стоек, пока они еще окончательно не зафиксированы. Причем, эта проверка должна быть произведена в двух плоскостях.
Вначале проверяется вертикальность в поперечной (относительно оси лежня) плоскости – по строительному ровню выставляется идеально по вертикали.
В рассматриваемом примере для обеспечения такого положения пришлось прибегнуть к использованию небольшого деревянного клина.
Теперь необходимо добиться вертикальности в перпендикулярной плоскости.
Чтобы зафиксировать нужное положение лучше всего использовать временный подкос из обрезка доски (рейки). Один конец такой подпорки крепится черным саморезом к боковой грани лежня.
Затем по строительному уровню стойка точно выставляется по вертикали…
…и фиксируется в этом положении временным подкосом с помощью второго самореза.
Теперь стойка уже никуда не сместится.
Точно такая же операция проделывается со стойкой и на противоположном конце лежня.
Крайние стойки с временными подпорками и станут основанием для укладки доски конькового прогона.
Как уже отмечалось, для укладки и крепления прогона на крайних стойках уже заранее были прикручены монтажные стальные уголки.
Доска конькового прогона поднимается наверх, укладывается на выставленные крайние стойки, тщательно выравнивается.
Доска применяется всё та же - 200×50 мм.
Затем с помощью шуруповерта коньковый прогон фиксируется к уголкам стоек.
Пока окончательно затягивать несколькими саморезами не стоит – возможно, придется вносить небольшие коррективы. Достаточно по одному саморезу с каждой стороны (6×40 мм).
Всё, доска конькового прогона заняла своё место.
Можно переходить к установке промежуточных стоек.
На нарезанные точно по размерам стойки прикручиваются стальные уголки, с одной…
…а затем и с другой стороны.
Стойка выставляется точно по разметке, и ее края выравниваются с лежнем и коньковым прогоном.
Нижний уголок крепится к лежню пока что одним саморезом.
Затем с помощью строительного уровня выверяется вертикальное положение стойки…
… и она крепится через уголок к коньковому прогону, также пока одним саморезом.
Пока так и оставляется – по одному саморезу.
Окончательная фиксация будет производиться после установки стропильных ног, так как бывает, что необходимо вносить небольшие коррективы.
С обратной стороны стойки уголка тоже пока нет – он будет ставиться обязательно, но позднее.
Все стойки установлены.
Если всё сделано правильно, а стойки имеют равную высоту, то коньковый прогон занимает горизонтальное положение.
Следующий этап – это установка самих стропил. Но прежде чем переходить к нему, необходимо проверить и сравнить длину получающихся скатов.
По идее, она должна быть равной, но дерево остается деревом, и иногда набегают небольшие ошибки. Проверить несложно - с помощью рулетки замеряются расстояния от угла конькового прогона до угла мауэрлата.
То же самое делается и на противоположной от прогона стороне.
Если набегает небольшая ошибка, в пределах 25-30 мм, то можно в нужном месте выкрутить те самые одиночные саморезы, внести необходимые коррективы, и закрутить их вновь.
А для того чтобы это положение при установке стропил оставалось неизменным, между мауэрлатом и коньковым прогоном устанавливают временные подкосы из тонкой прочной доски.
Крепление этих вспомогательных временных элементов осуществляют с помощью обычных черных саморезов.
Естественно, расположение временных подпорок выбирают таким, чтобы оно не мешало установке стропильных ног.
Аналогичную пару подкосов устанавливают и на противоположном конце конькового пролета.
Вот теперь можно переходить к установке стропильных ног.
Рекомендуется при монтаже каждой очередной пары устанавливать вот такой временный опорный брусок, точно по линии разметки. Он не даст стропильной ноге сдвигаться при установке, а кроме того, к нему можно временно крепить тяжелую доску струбциной или теми же саморезами, чтобы она до окончательной фиксации не скатывалась вниз.
Брус крепится парой черных саморезов, и его несложно демонтировать по минованию надобности, переставляя на очередной узел крепления.
Доска для стропильной ноги поднимается наверх и устанавливается на место, по линиям нанесенной ранее разметки. Ее длина обычно делается на 50÷80 мм больше в каждую из сторон – для последующей точной прирезки.
Пока что доска опирается на углы конькового прогона и мауэрлата.
Ее временно можно закрепить от соскальзывания струбциной к вспомогательному брусу.
Теперь необходимо выполнить разметку для врезки стропильной ноги в коньковый прогон и мауэрлат.
Удобнее всего будет поступить так. По плоскости прогона к стропильной ноге прикладывается хорошо обработанный брусок 50×50 мм (как показано на иллюстрации)…
…и по его верхнему краю карандашом прочерчивается горизонтальная линия.
Затем к торцу прогона прикладывается угольник, и прочерчивается вертикальная линия, до пересечения с горизонтальной.
В результате очертился треугольник, который необходимо будет вырезать.
Точно такая же разметка проведена и в месте пересечения стропильной ноги с мауэрлатом.
Далее, убирается струбцина, доска снимается, и на ней ручной ножовкой или электрическим лобзиком делаются прорези по выполненной разметке – удаляются два треугольных фрагмента.
Стропильная нога вновь устанавливается на место, и при этом она должна «как влитая» соединиться и с коньковым прогоном…
…и с мауэрлатом.
Далее, таким же образом подгоняется и вторая, парная стропильная нога. Пришло время подогнать их друг к другу.
Поначалу мастер использовал метод одновременной прирезки двух стропильных ног.
Одна доска установлена точно по разметке, вторая – внахлест на нее, и между собой они стянуты струбциной.
Точно по центру конькового прогона прочерчена линия…
…а затем она же с помощью строительного уровня вертикально переносится на стропильные доски.
Эта линия станет направлением резки одновременно обеих стропильных ног с помощью ручной ножовки.
Рез произведен, но оказалось, что такой подход не слишком удобен.
Использовать для подобной прирезки электрический инструмент – не получается, а вручную, тем более в неудобных условиях на высоте, ровно пропилить сразу две 50-миллиметровых доски – задача не из легких.
Кроме того, взаимное наложение досок при резке неизбежно дает небольшую, но все же погрешность.
Со следующей стропильной пары будет применяться иной подход.
Но пока что необходимо окончательно зафиксировать стропильные ноги на месте, связать их с коньковым прогоном, мауэрлатом и между собой.
Для этого будут использоваться металлические соединительные детали: перфорированные уголки 50×50×2 для прогона, 80×60×2 – для мауэрлата, и пластины 60×200×2 – для взаимного скрепления.
С помощью уголков и оцинкованных саморезов 6×40 мм стропильная нога крепится к мауэрлату…
…затем к коньковом прогону.
После того как обе стропильные ноги установлены, они скрепляются между собой с помощью перфорированной пластины и саморезов.
После установки первой пары стропильных ног, монтируют следующую – на противоположном конце крыши.
Затем между крайними стропилами по каждому скату протягиваются шнуры – поверху, понизу и примерно посередине.
Эти шнуры помогут ориентироваться при установке остальных, промежуточных стропильных пар.
Кстати, как уже говорилось, к прирезке последующих стропильных пар был применен другой подход.
Угол размечается так же, как и ранее, а потом наносится вертикальная линия…
… которая проецируется от центра конькового прогона с помощью строительного уровня.
После этого доска снимается, а резка и уголков, и верха стропильной ноги по линии проводится в удобном для такой операции положении, причем для этого уже вполне можно использовать электрическую ручную циркулярку.
Такая же операция проводится и со второй стропильной ногой, а результат – показан на иллюстрации: все совпало идеально точно.
В таком же порядке работа продолжается и далее, пока не будет выставлена и закреплена вся «анфилада» стропильных пар.
Вот теперь необходимо вооружиться шуруповертом, хорошим запасом саморезов, перфорированных уголков и пластин, и провести окончательное закрепление стоек и стропил к мауэрлату, лежню и коньковому прогону.
Уголки и пластины теперь устанавливаются уже с обеих сторон каждой закрепляемой детали, и фиксируются необходимым количеством саморезов: для уголка 50×50 – минимум по три на каждую сторону, для уголка 80÷60 – по четыре,
…а для пластины – по пять-шесть на каждую половину.
После этого можно убрать все ранее установленные временные подкосы – они свою роль уже сыграли и больше не нужны.
Следующий этап – установка нижнего ряда затяжек.
Эти затяжки буду служить еще и основой для подшивки потолка мансардного помещения, то есть они должны быть установлены на определенной высоте – в данном случае это 2500 мм от уровня пола второго этажа.
Чтобы облегчить себе задачу, можно подготовить из доски шаблон – центр затяжки сразу по нему примет необходимое положение по высоте.
Шаблон можно временно крепить к стойке с помощью одного самореза, и переставлять по мере установки очередных затяжек.
Доска для затяжки (применяется 150×50 мм) установлена на подставку-шаблон и наживлена одним саморезом по центру.
Как видно, до горизонтальности ей еще далеко – требуется выравнивание. Для этого сначала демонтируется подставка-шаблон.
Затем, слегка проворачивая доску относительно оси-самореза, добиваются ее точной горизонтальности…
…и фиксируют это положение одним саморезом на любой из стропильных ног.
Стягиваться затяжки со стропильными ногами будут не только саморезами, но и болтами М12×120.
Для сверления отверстие под болт используется перьевое сверло на 12.
На участке пересечения доски затяжки со стропильной ногой, примерно по центру, сверлится сквозное отверстие.
В него устанавливается болт с широкой шайбой, такая же шайба нанизывается с другой стороны, затем наживляется и окончательно закручивается с помощью ключа гайка.
В итоге узел соединения нижней затяжки со стропилом выглядит так – болт и три самореза 6×90 мм.
В узле пересечения затяжки и центральной стойки достаточно будет пяти саморезов.
Затем прочерчиваются линии – по внешнему краю стропильных ног…
…и с помощью ручной циркулярки затяжка с обеих сторон обрезается вровень с плоскостью, задаваемой стропилами.
Так устанавливается весь ряд нижних затяжек.
Для максимальной прочности создаваемой системы, и для окончательного «защемления» конькового прогона, снизу него устанавливаются верхние затяжки.
С ними – все просто. Особого выравнивания по строительному здесь не требуется – отрезок доски (50×100) плотно прижимается снизу к коньковому прогону и закрепляется саморезами к стойке и обеим стропильным ногам, как показано на иллюстрации.
Затем точно так же, как и с нижними затяжками, размечаются и подрезаются выступающие наружу края доски, вровень с плоскостью стропил.
Такая затяжка ставится на каждой стойке и стропильной паре с одной из сторон – этого достаточно.
Конструкция получилась прочной, но чтобы исключить даже малейший ее люфт вдоль оси крыши, есть смысл добавить пару диагональных подкосов между первой и второй стойками  (стропильными парами).
Здесь можно применить доску 50×100 мм, заранее измерив и вырезав заготовки необходимой длины.
Для крепления таких подкосов достаточно саморезов. Аналогичная пара устанавливается и на другой стороне крыши, между последней и предпоследней стойками.
На этом монтаж стропил можно считать почти законченным.
Правда, внешние края стропил, выходящие за периметр дома и необходимые для формирования аккуратного карнизного свеса, еще не подрезаны – как мы помним, они были оставлены с небольшим запасом.
Для работы в данном случае потребовалось сооружение лесов.
Чтобы наметить вертикальную линию подрезки, можно изготовить брусок-шаблон, задающий ширину карнизного свеса от уровня стены.
Затем по намеченной риске с помощью уровня прочерчивается вертикальная линия.
Для подшивки стропильных ног с торца будет использоваться лобовая доска шириной 100 мм.
Значит, сверху по рулетке на намеченной линии откладывается это расстояние.
Затем через эту точку проводится с помощью уровня горизонтальная линия.
Край стропила намечен.
Теперь необходимо на каждом стропиле вырезать паз, в который будет укладываться обвязочная доска, становящаяся основанием для дальнейшей установки профиля-капельника.
Это доска должна встать вровень с поверхностью стропильных ног. Так как будет использоваться доска 100×20 мм, то и паз должен быть таким же (считая от намеченного края стопила).
После нанесения разметки на все стропильные ноги, с помощью ручной электрической циркулярки производят обрезку.
В итоге выступающий наружу край каждого стропила приобретает вот такую форму.
Завершить работу со стропилами можно установкой и закреплением обвязочной и лобовой досок.
Вот теперь можно переходить к этапам настила гидроизоляционной мембраны, создания кровельного утеплительного «пирога», к монтажу контробрешетки и обрешетки под выбранное кровельное покрытие и к другим работам, завершающим создание надежной двускатной крыши для дома.
Все эти вопросы – подробно освещены по отдельности на страницах нашего портала.

Надеемся, что после изучения этой подробной пошаговой инструкции у читателей сложились ответы на многие стоящие перед неопытным строителем вопросы. Безусловно, такой способ установки стропил – всего лишь один из множества, но он выглядит достаточно простым для самостоятельного исполнения. Ну а для расширения объема полученной информации, предлагаем просмотреть еще несколько видео сюжетов на эту тему.

Видео: Монтаж стропильной двухскатной системы под металлочерепичную кровлю

 Видео: Несколько полезных технологических рекомендация по точной установке стропильных ног

Установка стропил двухскатной крыши своими руками: крепление, изготовление

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

  • Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
  • Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
  • Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
  • Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
  • Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

  1. Древесина не должна иметь места подверженные гниению.
  2. Лучше всего, чтобы доска или брус не имели сучки.
  3. Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

  • Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
  • Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

  1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
  2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
  3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

  • Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
  • Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

  • самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
  • можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
  • но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
  • если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
  • если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
  • самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

  1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
  2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
  3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
  4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
  5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
  6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
  7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

Видео по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Посмотрите еще статьи:

виды конструкций, расчет нагрузки и установка своими руками

Крыши с двумя скатами являются наиболее подходящим вариантом для собственноручной реализации. Они состоят из двух плоскостей прямоугольной формы, которые сходятся под определенным углом. Для подобных конструкций характерна прочность и практичность: покрытый данным способом дом будет хорошо защищен от любых превратностей погоды. От правильности монтажа стропильной системы двускатной крыши будет зависеть надежность всего сооружения.

Содержание статьи

Из чего состоит двухскатная крыша

Перечень конструктивных элементов включает несколько позиций. Все элементы следует изучить и хорошо представлять себе их устройство и назначение.

Мауэрлат и стропильные ноги

Мауэрлат изготовляется из хвойного бруса толщиной 100-150 мм. Им прокладывают все несущие стены, для крепления к которым используются анкеры или стержни с резьбой. Благодаря мауэрлату достигается равномерность передачи нагрузки от стропильных ног на несущие стены.

Материалом для изготовления стропильных ног выступает брус 150х100 или 150х50 мм. Стропильные ноги служат деталями для сборки треугольного кровельного контура, который непосредственно противостоит ветру, дождю, граду, снегу и другим природным явлениям. Для того чтобы добиться хорошей прочности всей системы, шаг размещения стропильных ног выбирается в пределах 60-120 см. Частота расположения напрямую зависит от общего веса кровельной конструкции: чем она тяжелее, тем стропилины монтируются чаще. Кроме того, на размеры шага также влияют особенности кровельного покрытия.

Лежень, затяжка, стойки

Лежень изготовляется из такого же квадратного бруса, что и мауэрлат (100х100 или 150х150 мм). Он монтируется в горизонтальном положении поверх внутренних несущих стен, что позволяет добиться равномерности передачи нагрузок от стоек кровли.

Затяжкой комплектуются висячие стропильные системы. Благодаря затяжкам треугольный контур стропилин получает должную конструктивную прочность.

Стойки изготовляются из квадратного бруса (100х100 или 150х150 мм). Посредством вертикальных стоек стропильной системы нагрузка от конька передается на внутренние несущие стены.

Подкосы, обрешетка

Подкосы служат промежуточным звеном от стропилин к несущим элементам. Скрепленная между собой затяжка и подкос образуют ферму, которую отличает повышенная прочность. Фермы способны выдерживать нагрузки даже от больших пролетов.

Обрешетка служит каркасом для укладки кровельного покрытия, транслируя вес кровли на стропильную систему. Материалом для изготовления обрешетки обычно выступают бруски или доски, уложенные под углом 90 градусов к стропильным ногам. В некоторых случаях (когда используется мягкая кровля) применяются каркасы сплошного типа, сооружаемые из влагостойкой фанеры.

Конек, свесы, кобылки

Конек – это верхняя горизонтальная часть кровли, в которой сходятся оба ската. Его образуют соединенные стропилины.

Специальные выступы кровельных скатов по бокам (примерный размер выступа – 40 см), которые защищают стены от дождя и стекающей по крыше воды, называются свесами. Их учитывают практически в любой конструкции стропильной системы.

Кобылки используются лишь в случае недостатка длины стропилин, из-за чего отсутствуют свесы. Чтобы это исправить, применяется наращивание ног досками меньшей толщины: этот дополнительный элемент и называется кобылкой.

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

  • классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
  • пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
  • остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Типы стропильных систем

Стропильные системы двухскатных крыш бывают висячими, наслонными и комбинированными.

Висячие

Используются в зданиях, где нет внутренних капитальных перегородок и дополнительных опорных столбов внутри здания, дистанция между стенами которого не превышает 10 м. Такая специфика конструкции предполагает наличие значительной нагрузки на несущие стены, включая распирающий эффект. Для снижения напряжения практикуется применение дополнительных скрепляющих элементов для стягивания стропилин (речь идет о ригелях и затяжках).

Затяжка уменьшает растяжение: в итоге стена переживает исключительно горизонтальные нагрузки. Образовавшаяся в итоге жесткая треугольная конструкция (ферма) практически не подвержена деформациям. В том случае, когда планируется сооружение мансарды, затяжки заменяются балками перекрытия. Достоинством такого решения является то, что можно отказаться от использования мауэрлата. Что касается упоров под стропилины поверх стен, то установить их совсем несложно.

Наслонные

В домах с внутренними несущими стенами (обычно речь идет о постройках шириной более 10 м) удобнее использовать стропильные системы наслонного типа. Они намного более просты в обустройстве, чем висячие: это объясняется созданием за счет внутренних стен надежной опоры. Основанием для установки нижнего края стропилины является верхушка мауэрлата или потолочного венца сруба. Верх ноги упирается в параллельную стропилину или в специальный прогон (балка, проходящая под коньком в горизонтальном направлении). Первый вариант называется распорным, второй – безраспорным. Существует три подвида безраспорных наслонных систем.

Первый случай подразумевает крепление верхней части стропильной на коньковый упор, который называется скользящим. Нижняя сторона в этом случае погружается в мауэрлат. Для усиления фиксации нижней области стропилины применяются проволока или скобы.

Второй вариант реализации предусматривает подрезание верхушки стропилин под определенным углом. Для дальнейшего скрепления используются специальные металлические пластины. Фиксация нижней части стропил к мауэрлату осуществляется посредством подвижных креплений.

Третий способ – жестко скрепить верхние части с помощью брусков или обрезанных досок. Они должны быть с обеих сторон скреплены под углом стропил, что даст возможность защемить между ними коньковый прогон. Низ стропил, как и в вышеописанном варианте, оформляется скользящими фиксаторами.

Что касается частого применения для крепления наслонных стропил к мауэрлату скользящих крепежей, то это объясняется их способностью снимать с несущих стен лишнее напряжение. Такая фиксация позволяет стропильным ногам в случае усадки дома перемещаться, сохраняя стропильную конструкцию от деформации.

Комбинированные

Стропильная система двухскатной крыши смешанного типа включает в себя элементы как наслонных, так и висячих конструкций. В результате достигается дополнительное упрочнение крыши при снижении расходуемого материала.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Стропильная система двухскатной крыши: устройство и монтаж

Двухскатная крыша — самый востребованный тип кровли, который характеризует быстрый и легкий монтаж, высокие эксплуатационные свойства и привлекательный внешний вид. Универсальная конструкция кровли подойдет для дачного дома и загородного коттеджа, для бани и беседки в регионах страны с любым климатом!

Специфика двухскатной крыши

Устройство двухскатной крыши оптимально подходит для жилого дома. Конструкция такой кровли представляет две прямоугольные плоскости, которые внизу соединяются со стенами постройки, а вверху — друг с другом. Под кровлей можно легко обустроить мансардное помещение для летнего отдыха, а при дополнительном утеплении чердак можно превратить и в жилую комнату. Какие еще виды кровли существуют, смотрите здесь.

А пока давайте рассмотрим плюсы и минусы, которые имеет конструкция с двумя скатами.

Преимущества:

  • Простая конструкция кровли, которая обеспечивает легкий и быстрый монтаж. Установку кровли можно выполнить
  • самостоятельно;
  • Несложный расчет проекта и расходных материалов;
  • Устройство кровли не потребует большого количество материалов, что сократит расходы на строительство;
  • Простое обслуживание и ремонт;
  • Эстетичный внешний вид;
  • Под кровлей легко оборудовать мансарду и жилое помещение;
  • Подходит для любого вида загородного дома;
  • С поверхности кровли сходит снег и стекает дождевая вода. Конструкция не требует обустройства внутреннего водостока. А в чистке кровли вручную нет необходимости;
  • Возможность различного размещения скатов и размеров угла наклона дает простор фантазии и позволит получать любые виды дизайна.

Недостатки:

  • Нужна усиленная конструкция стропильной системы и дополнительные несущие элементы для монтажа;
  • Сложное устройство мансардных окон.

Мастера компании “МариСруб” используют в строительстве в основном двускатную кровлю. С проектами дачных домов, загородных коттеджей и бань вы можете познакомиться по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге вы найдете широкий выбор одноэтажных и двухэтажный строений, домов и бань с мансардой, помещений различной планировки, в том числе и со встроенным гаражом, котельной и другими помещениями.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

  • Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
  • Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
  • Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
  • Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
  • Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Расчет кровли и материалов

Расчет сложной двухскатной кровли проводить самостоятельно довольно сложно. Поэтому при установке нестандартной крыши лучше обратитесь к специалистам. А вот расчет классической конструкции с двумя скатами выполнить гораздо легче.

Площадь и уклоны кровли рассчитывают следующим образом:

  • Определяют длину каждого ската. Для это вычисляют расстояние между крайней точкой карниза и нижним краем конька;
  • На размеры высоты до конька влияет расстояние между стропильными ногами. Для вычисления высоты, половину расстояния между стропильными ногами умножают на тангенс угла наклона;
  • Сечение бруса определяет длина стропил и расстояние между стропильными ногами;
  • Длина бруса вычисляется делением высоты конька на синус угла уклона;
  • При расчете учитывают каждый элемент кровли, среди которых парапеты, свесы и другие детали. Обращайте внимание только на те конструкции, которые увеличивают объем крыши. При расчета не учитывают мансардные окна, дымоходы и вентиляционные шахты;
  • Выбирают и рассчитывают количество кровельного покрытия. Учтите, что после покрытия черепицей или рулонным материалом длина каждого ската уменьшается примерно на 0,7 метров.

Для расчетов вам потребуются следующие формулы:

Нк = Lпр х tgA,

где Нк — высота конька, Lпр — половина длины пролета дома (расстояния между стропильными ногами), tgA — тангенс угла уклона

Lc = Hк / sin A,

где Lc = длина стропил, Нк — высота конька, sin A — синус угла наклона.

Необходимые данные для расчетов вы найдете в таблице:

Угол уклона Синус угла (для расчета длины стропил) Тангенс угла (для расчета высоты конька)
15о 0,26 0,26
20о 0,34 0,36
25о 0,42 0,47
30о 0,5 0,59
35о 0,57 0,76
40о 0,64 0,86
45о 0,71 1
50о 0,77 1,22
55о 0,82 1,45

После создания проекта, расчета кровли и выбора стройматериалов приступают к монтажу конструкции. Далее рассмотрим, как устанавливается стропильная система двухскатной крыши из профнастила и другого материала.

Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

  • Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
  • Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги. При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Финишное покрытие и установка водостока

Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Листы накладывают друг на друга слоями так, чтобы верхние ряды заходили внахлест на нижние на 15 сантиметров. Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром. Крепление делают при помощи гвоздей.

При настиле покрытия обязательно устанавливают водосток. Для организации системы используют наружные водосточные трубы и желоба с уклоном. Желоба устанавливают так, чтобы наружные края располагались ниже плоскости ската. При выборе желобов обращайте внимание на форму изделия. Классические полукруглые модели — доступный и самый дешевый вариант. Квадратные желоба подойдут для местности с частыми и сильными дождями, рельефные — для тех, кто не хочет часто прочищать изделия от листьев и другого мусора.

Учтите, что форма наружной трубы должна соответствовать форме желоба. Нельзя крепить круглую трубу к квадратному желобу! Диаметр труб зависит от размеров дома. Если площадь кровли до 50 квадратных метров подойдут трубы с диаметром 80-90 мм, для площади более 50 — с диаметром 100 квадратных метров. Трубы крепят при помощи держателей и хомутов. При это расстояние между изделиями и стенами дома должно составлять минимум три сантиметра.

Монтаж стропильной системы, утепление и покрытие кровли, установка водостока — сложные и трудоемкие процессы. Неверный расчет, некачественные материалы и неправильная технология укладки приведут к тому, что крыша будет протекать и разрушаться. Чтобы избежать таких серьезных проблем, обратитесь к профессионалам! Специалисты компании “МариСруб” проведут расчеты и подберут подходящие стройматериалы, быстро и качественно установят кровлю с водостоком, выполнят работы по гидроизоляции, утеплению и защитной обработке древесины.

Стропильная система двухскатной крыши: как сделать своими руками

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке).

Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли51015202530354045505560
Tg A (расчет высоты конька)0,080,170,260,360,470,590,760,8611,221,451,78
Sin A (расчет длины стропил)0,090,170,260,340,420,50,570,640,710,770,820,87



Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

  • От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
  • От климатических условий. Много снега или сильный ветер — берите более мощные.
  • От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

Устройство и порядок монтажа стропильной системы для двускатной крыши

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Конек – горизонтальный элемент крыши, соединяющий скаты крыши в ее верхней точке и формирующийся в результате соединения стропильных ног.

Кобылки – небольшие отрезки доски, служащие продолжением стропил от мауэрлата и образующие свес крыши. Их использование позволяет брать стропила меньшей длины, что делает монтаж более легким.

Свес крыши – предназначен для отвода дождевой воды от стен здания, поэтому должен выступать на 40 см и более от стены.

Лежень – горизонтальный брус такого же сечения, как и мауэрлат, лежащий на внутренней несущей стене здания; предназначен для равномерного распределения нагрузки от стоек крыши.

Стойки – вертикальные бруски с сечением, как у мауэрлата, передающие нагрузку от конька на внутреннюю несущую стену.

Затяжки – элементы висячей стропильной системы, объединяющие снизу стропильные ноги в треугольник.

Подкосы – отрезки досок, устанавливающиеся под углом от стропильных ног к нижним несущим элементам. Затяжка вместе с несколькими подкосами образует ферму – прочную конструкцию, которая распределяет нагрузки при больших пролетах.

Обрешетка – доски или бруски, которые фиксируются к стропилам перпендикулярно их направлению и соединяют их в единое целое. Она предназначена для равномерного распределения нагрузки от кровельного материала на стропильные ноги.

Виды

Стропильные системы бывают висячими и наслонными.

Висячие стропила устанавливают, если между несущими стенами расстояние не больше 10 м и нет внутренней несущей стены. Стропильные ноги опираются на несущие стены и соединяются внизу затяжкой.  При этом образуется треугольник. Для усиления его жесткости можно установить верхнюю затяжку на расстоянии от конька не меньше 50 см.

Наслонные стропила – это такая же конструкция, у которой посередине имеется опорная балка, чтобы передавать вес от конька на внутреннюю несущую стену, если та располагается строго посередине здания.

Лучшим вариантом считается конструкция, в которой наслонные и висячие стропила чередуются.

Угол наклона двускатной крыши

Чтобы двускатная крыша была прочной и долговечной, важно правильно определить угол наклона ее скатов. Его величина зависит от многих условий, в том числе, от климата местности, от особенностей выбранных стройматериалов, от архитектурных особенностей здания.

Если здание строится в регионе, где часты сильные ветры, то стоит выбрать вариант с пологой крышей, чтобы уменьшить давление ветра на конструкцию. Если же в данной местности не редкость обильные снегопады, то угол наклона крыши лучше увеличить, чтобы снежные массы не скапливались на ней, иначе необходимо будет установить снегозадержатели.

Составление проекта

Перед началом строительства крыши нужно составить ее проект, начертить внешние формы каркаса, соблюдая масштаб, чтобы видеть перспективы. Оптимальной высотой крыши опытные строители считают одну треть от значения длины здания. Далее определяют тип стропильной системы, жилым или нежилым будет чердак, чертят схему и делают ее раскладку в проекции, чтобы правильно рассчитать количество нужных материалов.

Технология монтажа

Для деревянных домов мауэрлатом может выступать верхний брус. В кирпичных зданиях в кладку вмуровывают металлические стержни диаметром 10 мм с резьбой, с помощью которых мауэрлат крепится к несущим стенам. При этом обязательно нужно проложить два слоя рубероида в качестве гидроизоляции между кирпичной стеной и мауэрлатом.

Если здание выстроено из пенобетонных или керамических блоков, то для крепления мауэрлата верхний ряд блоков заливается армированным слоем бетона на 20-30 см. Предварительно к арматуре нужно закрепить металлические стержни с резьбой.

Монтаж висячей системы стропил выполняют в следующем порядке:

  1. Крепят мауэрлат, следя, чтобы балки были строго параллельны друг другу.
  2. Размечают положение стропил на мауэрлате.
  3. Подготавливают стропильные ноги: на нижнем конце делают вырез на треть ширины стропильной ноги для ее опоры на мауэрлат.
  4. Висячие стропила скрепляют металлическими накладками или болтами. Когда все стропильные треугольники будут готовы, устанавливают две крайние конструкции, а после этого – промежуточные, фиксируя каждую из них временными укосинами.
  5. К стропилам крепят кобылки для формирования свеса крыши.
  6. Устанавливают обрешетку, коньковую балку, объединяя все стропила в единую систему.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

Строительные стропила | Как резать стропила

Необходимые инструменты:
• Обрамляющий угольник
• Пила
• Рулетка

Обрамляющий угольник используется для пропилов под углом более 90 градусов. Отрез по отвесу вверху стропила и срез сиденья или пятки внизу расположены под углом 90 градусов друг к другу. Для изготовления стропил необходимо знать уклон и пролет кровли (общую ширину крыши).

Хотя построить стропила несложно, система стен, поддерживающая крышу, должна быть ровной и квадратной. Сделать черновую систему стен квадратной и ровной, чтобы получить простой каркас крыши, стоит затраченных усилий.

Многие люди выбирают промышленные стропильные фермы, а не строительные стропила. Это хороший вариант для менее опытных плотников или если вы хотите сэкономить время и труд. Все наши наборы для сараев для самодельных столбов включают фермы, которые превышают стандартные требования разрешений.

Шаг крыши
Это относится к углу или скату крыши. Он измеряется числом дюймов, на которое крыша поднимается по вертикали на каждый фут по горизонтали. Таким образом, крыша с уклоном 7/12 будет подниматься на 7 дюймов на каждый фут крыши.

Пролет крыши
Пролет крыши - это измерение ширины между внешней поверхностью внешних стен.

Отрез по отвесу
Этот разрез находится наверху крыши, где стропила соприкасаются с коньковой доской

Пропила для пятки или сиденья
Этот разрез на стропиле находится внизу и предназначен для плоского прилегания к верхней части внешней стены.

Строительные стропила
На этом рисунке показано выравнивание для отрезка с шагом 7/12.

Чтобы сделать вырез:
• Используйте внешние числа или внутренние числа на обрамляющем квадрате (не с обеих сторон!)
• Выровняйте язычок обрамляющего квадрата, где меньшее число (7) находится прямо на внутреннем крае доски
• Наклоните рамный квадрат, чтобы выровнять большее число (12) с внешним краем доски
• Проведите линию, пересекающую два числа для отвеса
• Чтобы прорезать пятку на другом конце доски, просто повторите шаги, описанные выше, но сделайте прорезь на длинной стороне обрамляющего квадрата.

После того, как вы получите идеальное первое стропило, используйте его как образец для остальной части вашего стропильного сооружения. Небольшая практика в меньшем масштабе - хорошая идея, пока вы не овладеете ею.

Для получения информации о стропильном разрезе «Птичья пасть» в этом видео объясняется метод полного несения и метод 2/3. Отрезок «птичий рот» в некоторых местах также называется пяткой. Также включена хорошая информация о фасции и выступе.

Калькулятор длины стропил

Как построить навес: инструкции по строительству навеса

Контрольный список для строительства сарая

8 Что нужно сделать перед постройкой нового складского помещения.

Важно потратить некоторое время на планирование проекта хранилища, прежде чем покупать материалы для его строительства.

1- Проверка ограничений на строительство: Уточните в строительном управлении вашего города или округа требования к дополнительным зданиям или разрешения на строительство.Обязательно выполните все требования, которые влияют на ваш проект, прежде чем строить. Такие вещи, как максимальная площадь и высота в квадратных футах, минимальные отступы зданий от границ собственности и существующих конструкций, а также крепление к ветру для районов с сильными ветрами - вот те вещи, которые необходимо учитывать перед выбором плана постройки навеса.

2- Выберите свой навес: Выберите дизайн и размер навеса, которые наилучшим образом соответствуют вашим потребностям в хранении и дизайне.

3- Получите смету: Имейте не менее 3 складов пиломатериалов, чтобы вы могли узнать цены на материалы из вашего списка материалов. СОВЕТ: Вы можете включить в продавца пиломатериалов несколько разных списков материалов навеса одновременно. Если вы сдаете строительство в аренду, вам нужно будет связаться как минимум с 3 подрядчиками, у которых есть хорошие рекомендации, чтобы предложить цену строительства.

4- Определите бюджет постройки сарая: Убедитесь, что у вас достаточно денег, чтобы завершить строительство сарая.Чем больше сарай и чем сложнее его внутренняя и внешняя отделка, тем дороже будет сарай. Если сарай построен на наклонной поверхности, вам может потребоваться установить бетонные опоры и балки для постройки сарая, что увеличит стоимость строительства.

5- Выберите место для постройки сарая: Спланируйте место сарая во дворе или саду. Это может быть так же просто, как взять садовый шланг и использовать его, чтобы обозначить контур пола сарая на траве, или вы можете использовать 4 колья, вбитых в траву.Увидев сарай, отмеченный на земле, вы почувствуете его размер и то, как он повлияет на пространство, в котором вы его строите.

6- Узнайте о строительстве сарая: Вы можете прочитать это руководство, чтобы узнать, как построить все различные части вашего сарая, прежде чем поднимать какие-либо инструменты. В число вещей, которые нужно узнать, входят: фундамент, пол и каркас стен, строительство стропил, установка сайдинга, строительство крыши, установка кровли и строительство двери сарая.

7- Заказ строительных материалов: Выберите склад пиломатериалов, который вы хотите использовать, и затем закажите материалы для постройки сарая. Если у вас нет возможности доставить пиломатериалы домой, вы можете отправить их на склад пиломатериалов.

Советы по строительству сарая

Некоторые вещи, которые следует учитывать, прежде чем научиться строить складское помещение:

Используйте пространство для хранения с умом.

Организация вашего складского пространства важна для получения максимальной отдачи от вашего нового сарая, а стены сарая являются одними из самых ценных объектов недвижимости в вашем сарае.Хранение вещей подальше от пола, за исключением очень больших предметов, является ключом к хорошо организованному сараю. Найдите время, чтобы установить крючки и одну или две полки, чтобы вы могли хранить ручные инструменты и рабочие принадлежности на стенах. Пол должен быть зарезервирован для рабочего места и крупных инструментов, которые нельзя поднимать на стены.

Определите, сколько места для хранения или работы вам нужно?

Количество необходимого места для хранения важно определить, чтобы не построить слишком маленький сарай.Хороший способ выяснить, что вам нужно, - переместить предметы, которые вы планируете хранить, в один из углов вашего гаража и посмотреть, сколько места они занимают.

Также подумайте о ваших будущих потребностях. Планируете ли вы в будущем приобрести садовую мебель или другие крупные предметы, которые будут храниться в новом навесе?

Если вы строите сарай как рабочую студию, офисное помещение или мастерскую, вам необходимо убедиться, что он достаточно большой для работы, которую вы хотите выполнять.

Узнайте, какие требования к зданиям в вашем районе?

В каждой области немного разные требования к постройкам вспомогательных построек и складских помещений. Лучше всего узнать, что они из себя представляют, прежде чем строить, чтобы вам не приходилось переезжать или, что еще хуже, снести новый сарай.

Наиболее распространенные требования заключаются в том, что сарай должен иметь площадь 120 квадратных футов или меньше, высоту 15 футов или меньше, 3 фута от границы собственности и минимум 12 футов от основного жилища, чтобы не требовалось разрешение на строительство.

Выберите место для постройки сарая.

На этот вопрос влияют ваши личные потребности и любые строительные нормы, которые могут повлиять на строительство хозяйственных построек.

Личные потребности включают расположение сарая по отношению к остальной части вашего двора или сада. Новый навес может повлиять на транспортный поток в вашем дворе, он может повлиять на игровую площадку или бросить тень на ваш сад.

Расположение двери сарая влияет на доступ к сараю. Убедитесь, что дверь находится на той стороне сарая, которая находится на пути движения транспорта, по которому вы хотите попасть в сарай.

Строительные нормы влияют на расположение, потому что в большинстве районов есть минимальные отступы и ограничения по высоте.

Знать стоимость до начала строительства?

Стоимость вашего нового навеса на заднем дворе будет варьироваться в зависимости от размера, стиля и стоимости материалов. Неправильное составление бюджета - одна из основных причин, по которым строительные проекты сталкиваются с проблемами, и даже несмотря на то, что сарай - это небольшой проект, все же важно знать затраты до начала.

Размер: Типичный диапазон стоимости материалов от 10 долларов.От 00 до 15 долларов за квадратный фут. Чтобы оценить стоимость, умножьте квадратные метры на стоимость, так что сарай 12x16 составляет 196 квадратных футов. Если вы скажете $ 12,00 за SF. тогда математика будет 196 s.f.x 12,00 $ = 2352,00 $

Стиль: Стиль сарая влияет на стоимость, потому что одни сараи построить проще, чем другие. Недорогие навесы имеют простые линии крыши без окон и самодельные двери. Добавление окон, более крутых крыш, заводских дверей и более дорогого сайдинга обычно увеличивает стоимость сарая.

Стоимость материалов: Покупка пиломатериалов в больших количествах во многом схожа с покупкой дома или подержанного автомобиля: цена колеблется в зависимости от времени года, того, за сколько магазин приобрел пиломатериалы и по какой цене вы можете договориться.

Как покупать пиломатериалы.

Получите три или более предложений: Всегда хорошо, когда несколько поставщиков пиломатериалов сообщают вам цену за упаковку пиломатериалов для вашего складского помещения. Они покупают пиломатериалы в больших количествах, поэтому цена, по которой они продают, зависит от того, сколько они за него заплатили, и это обычно разное для каждого поставщика.Таким образом, один из поставщиков, у которого есть цена на пиломатериалы, будет дешевле, чем у других.

Сервис: Следует учитывать уровень сервиса, предоставляемого каждым соответствующим поставщиком пиломатериалов. Если ваш любимый магазин пиломатериалов будет соответствовать вашей самой низкой ставке, а они почти всегда будут таковыми, то это ваш поставщик.

Торг: При покупке пиломатериалов в больших количествах часто можно немного договориться о цене. По крайней мере, можно

Как сделать коробку Шалкера в Майнкрафт

В этом уроке Minecraft объясняется, как создать коробку для шалкера со скриншотами и пошаговыми инструкциями.

В Minecraft шалкеры - важный элемент украшения в вашем инвентаре. Их можно использовать для хранения предметов в игре (аналогично сундуку).

Давайте разберемся, как сделать коробку для шалкера.

Поддерживаемые платформы

Коробка шалкера доступна в следующих версиях Майнкрафт:

* Версия, в которой он был добавлен или удален, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition.Мы продолжим показывать их индивидуально для истории версий.

Где найти коробку Шалкера в творческом режиме

Определения
  • Платформа - это подходящая платформа.
  • Версия (и) - это номера версий Minecraft, где элемент можно найти в указанном месте меню ( мы протестировали и подтвердили этот номер версии ).
  • Расположение меню Creative - это расположение элемента в меню Creative.

Материалы, необходимые для изготовления коробки Шулкера

В Minecraft это материалы, которые вы можете использовать для изготовления шалкера:

Как изготовить ящик Шалкера в режиме выживания

1. Откройте меню крафта

Во-первых, откройте верстак, чтобы у вас была крафтовая сетка 3x3, которая выглядела так:

2. Добавьте элементы для изготовления ящика Шулкера

В меню крафта вы должны увидеть область крафта, которая состоит из сетки крафта 3x3.Чтобы сделать коробку для шалкера, поместите 2 раковины шалкера и 1 сундук в сетку крафта 3x3.

При изготовлении коробки для шалкера важно, чтобы раковины и сундук для шалкера располагались в точном соответствии с рисунком ниже. В первом ряду в средней коробке должна быть 1 раковина шулкера. Во втором ряду в средней коробке должен быть 1 сундук. В третьем ряду в средней коробке должна быть 1 раковина шулкера. Это рецепт изготовления коробки шалкера в Minecraft.

Теперь, когда вы заполнили область крафта правильным рисунком, коробки шалкера появятся в поле справа.

3. Переместите ящик Шалкера в инвентарь

.

После того, как вы создали коробку шалкера, вам нужно переместить новый предмет в свой инвентарь.

Поздравляю, вы сделали коробку шалкера в Майнкрафт!

Идентификатор и название предмета

  • Ява
  • ПЭ
  • Xbox
  • PS
  • Нинтендо
  • Win10
  • Edu

Minecraft Java Edition (ПК / Mac)

В Minecraft ящик шалкера имеет следующие имя, идентификатор и значение данных:

Арт. Описание
( Minecraft ID Name )
Майнкрафт
ID
Minecraft
Данные
Значение
Платформа Версия (и)
Шулкер Ящик
( minecraft: shulker_ Ящик )
Java Edition (ПК / Mac) 1.13 - 1,17

Ознакомьтесь с полным интерактивным списком идентификаторов Minecraft с возможностью поиска.

Майнкрафт Карманное издание (PE)

В Minecraft ящик шалкера имеет следующие имя, идентификатор и значение данных:

Арт. Описание
( Minecraft ID Name )
Майнкрафт
ID
Minecraft
Данные
Значение
Платформа Версия (и)
Шулкер Ящик
( minecraft: неокрашенный_ шулкер_ Ящик )
0 Карманное издание (PE) 1.4.0 - 1.16.100

Ознакомьтесь с полным интерактивным списком идентификаторов Minecraft с возможностью поиска.

Майнкрафт Xbox One

В Minecraft ящик шалкера имеет следующие имя, идентификатор и значение данных:

Арт. Описание
( Minecraft ID Name )
Майнкрафт
ID
Minecraft
Данные
Значение
Платформа Версия (и)
Шулкер Ящик
( minecraft: неокрашенный_ шулкер_ Ящик )
0 Xbox One 1.6.0 - 1.16.100

Ознакомьтесь с полным интерактивным списком идентификаторов Minecraft с возможностью поиска.

Майнкрафт PS4

В Minecraft ящик шалкера имеет следующие имя, идентификатор и значение данных:

Арт. Описание
( Minecraft ID Name )
Майнкрафт
ID
Minecraft
Данные
Значение
Платформа Версия (и)
Шулкер Ящик
( minecraft: неокрашенный_ шулкер_ Ящик )
0 PS4 1.14.0 - 1.16.100

Ознакомьтесь с полным интерактивным списком идентификаторов Minecraft с возможностью поиска.

Minecraft Nintendo Switch

В Minecraft ящик шалкера имеет следующие имя, идентификатор и значение данных:

Арт. Описание
( Minecraft ID Name )
Майнкрафт
ID
Minecraft
Данные
Значение
Платформа Версия (и)
Шулкер Ящик
( minecraft: неокрашенный_ шулкер_ Ящик )
0 Коммутатор Nintendo 1.6.0 - 1.16.100

Ознакомьтесь с полным интерактивным списком идентификаторов Minecraft с возможностью поиска.

Майнкрафт Windows 10 Edition

В Minecraft ящик шалкера имеет следующее имя, идентификатор и

Калькулятор двускатной крыши

Двускатная крыша

Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька.Используйте крышу Saltbox для расчета двухсторонней крыши с разными уклонами, пролетами и / или свесами для каждой стороны крыши.

Расчет двускатной крыши

Выберите Gable из раскрывающегося списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать двускатную крышу. В окне предварительного просмотра отображается вид сбоку двускатной крыши с размерами.

Вкладка Design

Уклон
Введите или выберите уклон общих стропил.
Ширина здания
Введите общую ширину здания.
Свес
Введите горизонтальный свес, включая толщину облицовки. Используйте крышу Saltbox, если вам нужны разные свесы передней и задней крыш.
Высота каблука / Высота сиденья
Примите значения высоты каблука и размеров сиденья по умолчанию, рассчитанные Easy Rafters или Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.
Наколенник (по желанию)
Установите флажок справа от поля для колен, чтобы активировать их. и введите расстояние от внешнего края стены до поверхности колена. Птичий рот у колена будет иметь те же размеры пятки и сиденья, что и у нижнего пташка.
Размер пиломатериалов
Введите или выберите размеры пиломатериалов для обычных стропил, коньковой доски и обшивки.Если коньковая доска не используется, введите ноль для толщины конька или выберите «Без гребня / прогона» из раскрывающегося списка.
Тип фасции
В раскрывающемся списке выберите отвес или квадрат.

Вкладка для рисования

Обычный
На вкладке Общий чертеж показан вид сбоку общих стропил двускатной крыши с размерами.


% PDF-1.6 % 2650 0 obj> endobj xref 2650 107 0000000016 00000 н. 0000004943 00000 н. 0000005080 00000 н. 0000005243 00000 н. 0000005769 00000 н. 0000006123 00000 н. 0000006161 00000 п. 0000006320 00000 н. 0000006434 00000 н. 0000006723 00000 н. 0000007135 00000 н. 0000007251 00000 н. 0000008396 00000 н. 0000008508 00000 н. 0000009074 00000 н. 0000009364 00000 н. 0000009868 00000 н. 0000010390 00000 п. 0000010680 00000 п. 0000011084 00000 п. 0000017650 00000 п. 0000020300 00000 п. 0000022295 00000 п. 0000024260 00000 п. 0000028336 00000 п. 0000028412 00000 п. 0000028751 00000 п. 0000028827 00000 п. 0000037162 00000 п. 0000038173 00000 п. 0000038249 00000 п. 0000050911 00000 п. 0000054206 00000 п. 0000054650 00000 п. 0000057675 00000 п. 0000057735 00000 п. 0000057809 00000 п. 0000057886 00000 п. 0000057966 00000 п. 0000058011 00000 п. 0000058113 00000 п. 0000058158 00000 п. 0000058287 00000 п. 0000058369 00000 п. 0000058414 00000 п. 0000058509 00000 п. 0000058638 00000 п. 0000058720 00000 п. 0000058764 00000 п. 0000058862 00000 п. 0000058992 00000 п. 0000059074 00000 п. 0000059118 00000 п. 0000059206 00000 п. 0000059350 00000 п. 0000059439 00000 п. 0000059483 00000 п. 0000059579 00000 п. 0000059721 00000 п. 0000059801 00000 п. 0000059845 00000 п. 0000059940 00000 п. 0000060038 00000 п. 0000060082 00000 п. 0000060182 00000 п. 0000060225 00000 п. 0000060324 00000 п. 0000060367 00000 п. 0000060470 00000 п. 0000060513 00000 п. 0000060612 00000 п. 0000060654 00000 п. 0000060750 00000 п. 0000060792 00000 п. 0000060836 00000 п. 0000060938 00000 п. 0000060982 00000 п. 0000061026 00000 п. 0000061070 00000 п. 0000061172 00000 п. 0000061216 00000 п. 0000061260 00000 п. 0000061304 00000 п. 0000061408 00000 п. 0000061452 00000 п. 0000061566 00000 п. 0000061610 00000 п. 0000061725 00000 п. 0000061769 00000 п. 0000061883 00000 п. 0000061927 00000 п. 0000061971 00000 п. 0000062016 00000 п. 0000062120 00000 н. 0000062164 00000 п. 0000062208 00000 п. 0000062253 00000 п. 0000062358 00000 п. 0000062403 00000 п. 0000062517 00000 п. 0000062562 00000 п. 0000062677 00000 п. 0000062722 00000 н. 0000062830 00000 п. 0000062875 00000 п. 0000062920 00000 н. 0000002496 00000 н. трейлер ] >> startxref 0 %% EOF 2756 0 obj> поток XHF'H '4! BMntN> 2u8 8 \ # [Y * KНΆC`; 7ZϤD-l \ mh \ tL

% PDF-1.4 % 149 0 объект > endobj xref 149 112 0000000016 00000 н. 0000003846 00000 н. 0000003912 00000 н. 0000004931 00000 н. 0000005079 00000 н. 0000005222 00000 п. 0000005272 00000 н. 0000005322 00000 п. 0000005371 00000 п. 0000005420 00000 н. 0000005470 00000 н. 0000005521 00000 н. 0000005571 00000 н. 0000005620 00000 н. 0000005669 00000 н. 0000005718 00000 н. 0000006295 00000 н. 0000006364 00000 н. 0000006431 00000 н. 0000006458 00000 п. 0000006847 00000 н. 0000006874 00000 н. 0000007759 00000 н. 0000007906 00000 н. 0000008049 00000 н. 0000008193 00000 н. 0000008220 00000 н. 0000008247 00000 н. 0000008589 00000 н. 0000008616 00000 н. 0000008956 00000 н. 0000009612 00000 н. 0000010448 00000 п. 0000010517 00000 п. 0000011269 00000 п. 0000012050 00000 п. 0000012736 00000 п. 0000012885 00000 п. 0000013436 00000 п. 0000013463 00000 п. 0000014285 00000 п. 0000014399 00000 п. 0000015171 00000 п. 0000015373 00000 п. 0000015576 00000 п. 0000015779 00000 п. 0000015968 00000 п. 0000016144 00000 п. 0000016329 00000 п. 0000016511 00000 п. 0000016703 00000 п. 0000018994 00000 п. 0000019187 00000 п. 0000019380 00000 п. 0000019582 00000 п. 0000031776 00000 п. 0000032090 00000 н. 0000032340 00000 п. 0000032585 00000 п. 0000032791 00000 п. 0000033452 00000 п. 0000033637 00000 п. 0000033707 00000 п. 0000035132 00000 п. 0000035342 00000 п. 0000035596 00000 п. 0000035666 00000 п. 0000039960 00000 н. 0000040166 00000 п. 0000040577 00000 п. 0000041526 00000 п. 0000041736 00000 п. 0000041794 00000 п. 0000042091 00000 п. 0000042154 00000 п. 0000042217 00000 п. 0000042275 00000 п. 0000042477 00000 п. 0000042547 00000 п. 0000047326 00000 п. 0000047532 00000 п. 0000047590 00000 п. 0000047639 00000 п. 0000048295 00000 н. 0000048500 00000 н. 0000048558 00000 п. 0000048607 00000 п. 0000048677 00000 п. 0000049601 00000 п. 0000049671 00000 п. 0000053528 00000 п. 0000053743 00000 п. 0000054172 00000 п. 0000054242 00000 п. 0000054444 00000 п. 0000054617 00000 п. 0000054797 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
