описание, плюсы и минусы, варианты возведения, монтаж

Содержание статьи:

Существует несколько способов сделать дом просторнее, комфортнее и внешне привлекательнее. Один из вариантов — постройка эркера. Конструктивный элемент возводят одновременно со стенами или пристраивают позже. К возведению крыши домов с эркером подходят ответственно. Выполнить работы можно самостоятельно, если знать особенности конструкции и порядок проведения работ.

Назначение, преимущества и недостатки эркеров

Эркер увеличивает полезное пространство и улучшает освещение

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

  • увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
  • улучшает освещение внутреннего пространства за счёт большой площади остекления;
  • придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Формы эркеров

Требования к эркерным крышам:

  • механическая устойчивость к порывам ветра;
  • обтекаемый внешний вид для своевременного отвода осадков;
  • технологичность возведения;
  • возможность утепления для использования помещения в любое время года;
  • минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
  • качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

Эркеры в виде небольших выступов используют для рабочих кабинетов или для размещения вынесенных лестниц. Фонари вдоль всей стены дома пригодны для обустройства полноценных жилых комнат, кухонь, гостиных.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

Виды кровли

Эркер с четырехскатной крышей

Для эркеров применяют крыши с разным количеством скатов.

Односкатный вариант подходит для эркеров прямоугольной формы и выполняется как самостоятельная или объединённая с основной кровлей постройки конструкция.

Двухскатный вид уместен в тех случаях, когда кровля относится к щипцовому типу — будет соблюдён единый стиль.

Четырёхскатная вальмовая крыша с эркером используется для «фонарей» по углам зданий. Их часто выполняют в виде небольших башенок.

Варианты конструкции крыши

В общей классификации существует несколько пригодных для эркеров вариантов кровли:

  • Шатровая. Может состоять из нескольких скатов или быть выполнена в форме шатра и плавными линиями изгибов. Для расчёта понадобятся уверенные знания геометрии, так как при раскрое материала необходимы точные вычисления. Одним из вариантов исполнения является конус, наиболее приспособленный для округлых эркеров.
  • Вальмовая. Для пристроек на стене чаще используют три ската. Подходит для прямоугольных и многогранных эркеров.
  • Многощипцовая. Крыша эркера выполняет роль одного из щипцов общей кровли здания, используется двускатный вариант.

При самостоятельном монтаже крыши принимают во внимание сложность работ и строительные навыки.

Этапы монтажа

Обустройство кровли эркера любой конфигурации проводят по похожим алгоритмам:

  1. Составляют проект или делают точный чертёж.
  2. Заготавливают материалы для каркаса, обшивки утепления и крепёж.
  3. Проводят разметку и распил материалов для стропил.
  4. Готовят стропильную систему.
  5. Проводят обшивку кровельным материалом.
  6. Утепляют конструкцию и подшивают внутренний слой.
  7. Проводят финишную отделку.

В зависимости от материалов технология монтажа может изменяться.

Проектирование

Первый этап строительства – составление проекта

Правильный проект помогает точно узнать количество необходимых материалов для крыши.

Покупка меньшего количества повлечёт дополнительные расходы на доставку. Материал может закончиться у продавца, а новая партия часто отличается по цвету. Приобретение лишнего материала — бесполезная трата денежных средств.

Для самостоятельного изготовления чертежа:

  1. Проводят точные замеры постройки — длины стен по всему периметру.
  2. Выбирают необходимую высоту кровли, что можно сделать на стройке.
  3. Используя геометрические формулы, высчитывают потребное количество пиломатериалов кровельного и подшивочного материала, утеплителя и мембран парогидроизоляции.

При определении уклона учитывают допустимые величины для различных материалов.

Строительные справочники рекомендуют минимальные углы в градусах:

  • керамическая черепица — от 15;
  • металлическая и битумная черепица — 12;
  • волокнисто-цементный шифер, профлист, фальцевый вариант из листового металла — не менее 20;

На крышах меньшего уклона скапливается снег, утяжеляя конструкцию, а талая вода может затекать между листами внешней обшивки.

Ассортимент материалов

Для стропильной системы приобретают брус из хвойных пород дерева — он дешевле, но обладает достаточной прочностью. Сечение пиломатериалов от 50х100 мм для небольших крыш и до 80х200 мм для объёмных строений.

Для обрешётки выбирают доску толщиной от 25 мм или плиты ОСБ. Вариант с использованием фанеры применим, но дорог.

Для внешней обшивки крыши подходит любой кровельный материал: шифер (цементный, битумный), металлочерепица, рулонные изделия, мягкая черепица. Ориентируются на то, из чего выполнена основная крыша.

В качестве утеплителя используют вспененный или экструдированный полистирол, каменную вату, иногда применяют жидкую теплоизоляцию. Внутреннюю поверхность обшивают вагонкой, панелями ОСБ или фанерой, гипсокартоном.

Постройка стропильной системы

Стропильная система

Существует два варианта сборки системы:

  • на крыше — по месту — конструкцию собирают опытные строители:
  • разметка, подгонка, сборка отдельных элементов на земле с последующим подъёмом на эркер.

Второй вариант больше подходит для самостоятельной работы. Так удобнее вымерять и подгонять стропила.

Между собой лаги скрепляют саморезами через уголки или сбивают гвоздями.

Для крепления кровельного материала к стропилам крепят обрешётку.

Особенности монтажа внешней обшивки

Для мягких кровельных материалов обрешётку выполняют сплошной. Используют листы ОСБ, фанеры или обрезные доски.

Материал обрешётки и стропил обязательно обрабатывают антисептиком и антипиреновым составом. Акт о выполнении этих работ потребуется для ввода дома в эксплуатацию.

Цементный шифер, профлист и металлочерепицу допускается укладывать на разреженную обрешётку.

Крепёж финишного покрытия проводят кровельными саморезами, шифера — гвоздями. При выборе метизов учитывают рекомендации производителей.

Утепление и гидроизоляция

Для утепления крыши изготавливают теплоизоляцию.

Состав пирога кровли начиная от комнаты:

  • подшивка;
  • пароизоляция;
  • утеплитель;
  • гидроветроизоляция;
  • обрешётка;
  • финишная наружная обшивка.

Места неплотного прилегания утеплителя к стропилам герметизируют монтажной пеной.

Пароизоляция необходима для предотвращения попадания конденсата в утеплитель — каменная вата теряет свои свойства, быстро слёживается.

Для защиты внутреннего пространства от проникающих под кровлю осадков и сквозняков устанавливают гидроветроизоляцию. Используют мембраны из нетканых материалов или рубероид.

Финишная отделка

Финишная отделка завершает работы по изготовлению крыши эркера. Вагонку покрывают лаком или краской. Гипсокартон штукатурят, красят, закрывают обоями.

Крыша домов с эркером имеет неправильную форму. Возведение потребует дополнительных затрат и большого опыта, если работы проводят своими силами. Необходимо объективно оценить навыки и при сомнениях доверить стройку профессионалам. От итогового результата будет зависеть надёжность конструкции и комфорт в доме.

Изготовление эркера своими руками

Первый этап строительного процесса эркера – изготовление проекта, а также планирование формы. В определенных случаях дополнительно требуется производить оформление документов. Если выстраивать конструкции, и это будет идти параллельно со домом, то в них нет необходимости. если пристройку эркера делают к зданию, которое эксплуатируется какое-то время, важно внести поправки в проект и получить разрушение на пристраивание.

Укладка основания

По структуре фундамент под конструкцию эркера аналогичен основанию здания. Подойдет монолитный ленточный, и тут есть свои этапы возведения. Фундамент сильно нуждается в усадке, после которой можно будет производить обработку материалами для гидроизоляции.

Как возводить эркер

Если возводить эркер крыши своими руками, то не рекомендуется делать все выше одного этажа своими руками. самые подходящие материалы – газобетон или кирпичи, причем у кладки есть множество особенностей, которые важно учитывать:

  1. Для стен внутреннего типа можно использовать газосиликатные блоки, или же газобетон.
  2. Для внешнего типа кладки лучше всего брать облицовочный кирпич высокого качества.
  3. При одновременном применение и газобетона, и кирпича, требуется правильно просчитывать нагрузку на основание.
  4. Тепловая изоляция должна быть в среднем слое, и это может быть минеральная вата или иные, куда более современные материалы напыляемого типа.
  5. Требуется предусмотреть гидроизоляцию – пленку мембранного типа или иные аналогичные решения.
  6. Стены здания и эркер должны представлять собой конструкцию монолитного типа. Это дает возможность избегать проблем при эксплуатационном процессе.

Отдельно стоит поговорить про крышу над эркером.

Кровля над эркером

Главным правилом при применении будет то, что кровля должна правильно вписываться в основной кровельный стиль. На практике можно встретить несколько разновидностей кровли над эркером. Самым простым вариантом кровли над эркером будет изготовление продолжения кровли основной постройки. Ее форма будет зависеть от того, в виде чего сделан эркер (трапециевидный, полукруглый, треугольный или прямоугольный).

Кровельные разновидности над эркером

Можно отличать такие популярнейшие виды кровель над эркерами:

  • Вальмовая – ее делают в постройках с продолговатой кровлей, обладает коньками и четырьмя скатами, причем два из них представляют собой по форме треугольники, а два трапеции.
  • Шатровая – применяется для эркеров с небольшой площадью, а также придает постройке схожесть с башней, а также обладает большим числом граней.
  • Многощипцовая – сложная кровельная конструкция кровли эркера с ендовами и фронтонами, разновидность скатной кровли с двумя, а также более щипцами, элементами двухскатного типа с коньками.
  • Декоративная – она оснащена дополнительными конструкциями, к примеру, теми же башнями.

Основным критерием при выборе разновидности кровли над эркером – выполнение собственных функций. Чаше всего можно встречать кровлю одноэтажного дома с эркером, которая самая простая в плане конструкции. Она не будет требовать больших материальных и трудовых трат.

Схема стропильной кровельной системы над эркером

Размеры, точное местонахождение каждого каркасного элемента и сечение – все это предусматривает схема стропильной системы. Более того, чертежи системы стропил включают в себя следующие характеристики:

  • Высота кровли.
  • Ширина пролетом.
  • Угол наклона каждого ската.
  • Габариты прогона конька.
  • Методы конструкционного усиления.
  • Особенности фиксирования элементов конструкции.

На фото прилагается схема системы стропил на эркере вальмовой кровли.

Как правильно сделать крышу своими руками

При установке стропильной системы кровли и эркера обычно применяют те же материалы, что и для главной кровли. Кроме того, чтобы сделать крышу дома с эркером, требуются такие материалы:

  • Обрешеточные балки.
  • Оцинкованное железо.
  • Балки стропильного типа.
  • Саморезы, шурупы и гвозди.

Рабочие этапы:

  1. Начальным рабочим этапом станет подготовка пояса для армирования. Эта балочная опора, которая к тому же делает кладку намного прочнее. Материалом пояса будет армированная сетка и бетон.
  2. Далее важно начать устанавливать подстропильные балки, тут применяют брус и доски, которые соединяемые посредством шурупов и саморезов. Их важно обрезать с малыми зазорами, которые убирают после того, как были закреплены балки.
  3. Перед тем, как начать монтаж стропил, уточняйте угол кровельного наклона. Стропила требуется подогнать на земле, а после подъема сшить на кровельном коньке посредством пластин из металла и саморезов, а также прикрепляют к балкам подстропильного типа.
  4. После стропильную систему требуется укрывать материалом для гидроизоляции и делают обрешетку.
  5. Теперь можно перейти к самому сложному монтажному этапу, а также монтируют ендовы с использованием разных желобов. Нижние планки требуются для отведения снега и воды. Верхняя планка будет выполнять декоративную функцию, а также прекрасно скрывает недостатки. Их прикрепляют на ендовую доску, а еще производят обработку стыков герметиком.
  6. На финальном этапе кровле над эркером требуется утеплять, а также подшивать.

Теперь немного полезностей для начинающих мастеров.

Рекомендации и полезные советы

Опытные мастера советуют обратить внимание на такие моменты:

  • До окончательного выбора размера и типа кровли над эркером следует создавать уменьшенную модель трехмерного типа.
  • Все пиломатериалы, которые используют при постройке крыше, требуется обрабатывать при помощи антисептика.
  • Гидроизоляционная пленка должна быть минимум с двумя слоями, чтобы можно быть разместить к ней уплотнитель вплотную.
  • Пленка для гидроизоляции должна как можно лучше пропускать водяные пары.
  • Ендовы должны быть оцинкованного типа, потому что требования к их влагонепроницаемости и устойчивости к коррозии наиболее высокие.

Следуя таким советам, вы сможете сделать все правильно.

Заключение

Выстраивание надежной, красивой крыши и эркера умелыми руками придаст всей постройке красивый внешний вид. Сделать на крыше эркер – значит, увеличивать внутреннюю площадь, а также преображать помещения в более просторные и светлые. В конструкциях эркера создают отличные зоны отдыха и зимние сады, комфортные комнаты для детей.

как сделать правильно- особенности, виды +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

Эркер в деревянном доме или в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая им интересный дизайн и форму.

Что такое эркер

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

  1. способствует увеличению площади помещения;
  2. увеличивает пространство для обзора;
  3. улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

 Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качество естественного освещения и экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

  1. настенный;
  2. эркер, который вписан в угол;
  3. угловой.

Так же эркер по форме строения может быть:

  1. треугольный;
  2. квадратный;
  3. многогранный;
  4. треугольный;
  5. прямоугольный;
  6. круглый;
  7. трапециевидный.
  8. полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

  • особенность строения;
  • уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
  • увеличение площади помещений;
  • появляется возможность применить интересный дизайн;
  • комнаты дольше могут быть освещены дневным светом;
  • при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

  • застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
  • при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
  • остекление эркера обходиться не дёшево;
  • так же потребуется дополнительная покупка отопительных приборов.

 В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.


Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

Для начала необходимо составить проект и оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

 Если у строителя не большой опыт или нет вообще опыта в строительстве венецианского эркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.

Порядок возведения фундамента остаётся прежним:

  1. Сначала выкапывают траншею;
  2. Затем делают опалубку;
  3. Утепляют;
  4. Армируют;
  5. Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:

  • Вальмовая крыша.

Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;



  • Шатровая крыша.

Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;



  • Ендова крыша.

Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.







 Какой вид крыши выбрать, решать заказчику. Но самым главным критерием при выборе крыши, является то, чтобы она справлялась со своими функциями.

Делаем крышу на эркере

При построении кровли на эркере, чаще всего применяют те же материалы что и на основной кровле. Для покрытия крыши используют такие материалы как:

В том случае, если всё здание представляет собой сочетание сложных конструкций, то покрытие эркера лучше всего совершить ендовой крышей.  Потому что крыша такой постройки становиться с множеством скатов и поэтому будет уязвимой к воздействию окружающей среды.

Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.

Для строительства крыши необходимы следующие материалы:

  • оцинкованное железо;
  • саморезы, шурупы, гвозди;
  • вязальная проволока;
  • балки для обрешётки;
  • подстропильные и стропильные балки.

После того как все материалы подготовлены, можно приступать к монтажу и установке подстропильных балок. В этом случае подойдут брус или доски, которые соединяют при помощи саморезов и шурупов.

Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.

Подгон стропил происходит на земле, но затем их поднимают и сшивают на коньке крыши.

Прикрепляют стропила при помощи пластин из металла с саморезами.

Затем их устанавливают и крепят к подстропильным балкам.

Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.

После завершения работ по гидроизоляции, сооружают обрешётку.  Самой сложной частью в укладке крыши эркера, считается установка ендов, данный процесс требует использования желобов разных видов:

  • Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
  • Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.

Планки обычно крепят на ендову доску. Места стыков, на которые может быть оказано негативное влияние окружающей среды, обрабатывают герметиком или уплотнителем.  Этот этап является окончательным для наружных работ, но обустройство крыши продолжается изнутри дома.

Крышу далее утепляют, делают пароизоляцию и подшивают.

Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком.

Применение эркера

На этапе разработки проекта архитекторы не имеют понятия, какое применение эркеру найдут заказчики. Вариантов для использования эркеров масса, мы можем предложить несколько вариантов.

Например:

  • обустроить спальню;
  • обустроить в эркере кухню;
  • обустроить детскую комнату;
  • так же в эркере может быть обустроена гостиная комната.

Сооружение эркера умелыми руками, придаст дому респектабельный  вид, а так же увеличивает  площадь комнат и улучшает освещение в доме.

В данной статье мы рассказали, как пристроить эркер к деревянному дому самому. Надеемся, что эта информация была вам полезной. Желаем удачи!


Эркер в деревянном доме: своими руками, виды, утепление

Разрабатывая проект большого здания, главной задачей инженеров-строителей является рациональное распределение площади будущего помещения, которое соответствовало бы требованиям заказчика.

Эркер в деревянном доме, как и в любом другом здании, станет отличным решением для увеличения размеров комнат, придавая им необычную форму и дизайн.

Что такое эркер?

Эркер представляет собой часть сооружения, выступающее за пределы всего его периметра. В переводе с немецкого обозначает фонарь, либо выступ в стене.

Он имеет свою давнюю историю. Здания с таким архитектурным решением были замечены еще во времена Римской империи. На тот момент эркеры крепились к верхним этажам, дабы не загораживать проход на и до того узких улочках. Служили удобным местом для обстрела противника.

В современном мире, становясь неотъемлемой частью здания, он выполняет такие функции, как:

  • увеличивает площадь помещения;
  • улучшает качество освещения в комнатах;
  • появляется больше пространства для обозрения;
  • правильно подобранный дизайн и стиль интерьера сделают этот уголок дома его изысканной частью.

Чаще всего в качестве отделки эркеров используются окна больших габаритов, что значительно увеличивает качество естественного освещения и уменьшает затраты на применение искусственного.

Каких видов бывает?

Учитывая особенности строения того или иного дома, эркер может отличаться формой, способом крепления и этажностью.

По способу крепления бывает:

  • настенный;
  • вписанный в угол;
  • угловой.

По форме строения можно выделить:

  • квадратный;
  • треугольный;
  • многогранный;
  • прямоугольный;
  • круглый;
  • трапециевидный;
  • полукруглый.

Разрабатываем дизайн кухни-гостиной с эркером. Интересные идеи.

По ссылке вы найдете проекты домов с мансардой и эркером.

Как построить вальмовую крышу для дома с эркером? Читайте в этой статье.

Преимущества и возможные проблемы использования

Применение на практике такого архитектурного элемента дает строителям и будущим владельцам дома ряд преимуществ. Среди них:

  • не типичность строения;
  • уменьшение затрат на внешние отделочные работы за счет установки больших окон;
  • увеличение размеров комнат;
  • появляется возможность применение самых необычных дизайнерских решений;
  • увеличивается продолжительность естественного освещения;
  • при максимально застекленных стенах окружающий мир выглядит, как на ладони.

Однако при сооружении эркера можно столкнуться и с определенными проблемами:

  • полностью застекленное помещение плохо удерживает тепло и требует утепления;
  • при постройке сооружения нужно в обязательном порядке провести утепление крыши эркера, пола и стен;
  • высокая стоимость многослойных стеклопакетов;
  • появляется необходимость в покупке дополнительных конвекторов либо батарей.

Не рекомендуется полностью стеклить пристройку в регионах с холодным климатом, дабы избежать затрат на его утепление и обогрев.

Особенности планировки и строительства

Качество конструкции напрямую зависит от четкого соблюдения всех этапов строения, которые идентичны строительству целого дома. Составление проекта и оформление сопутствующей документации. Если подобного рода пристройка была задумана вместе со строительством всего дома, то никаких дополнительных разрешений в таком случае не потребуется.

Если владельцам дома захотелось приукрасить свою усадьбу спустя какой-то промежуток времени, тогда необходимо внести соответствующие поправки в проект дома, и получить разрешение на пристройку у компетентных органов. Планировка эркера зависит от того, как хозяева хотят использовать эту дополнительную площадь. На этом этапе не стоит забывать и про форму конструкции.

Строителям, не имеющим большого опыта в сборке зданий сферической формы, лучше не браться за венецианский эркер. Гораздо проще возвести квадратный либо прямоугольный эркер.

Укладка фундамента. По структуре и составляющим элементам он не должен отличаться от основного фундамента. Здесь лучше всего подойдут монолитные ленты, которые прошли этап облицовки. Не нужно забывать, что порядок действий остается таким же:

  • сначала роется траншея;
  • далее делается опалубка;
  • проводятся работы по утеплению;
  • армирование;
  • заключительный этап – это заливка.

Когда процесс заливки завершился, готовому фундаменту дается время на усадку и только потом готовую платформу подвергают обработке гидроизолирующими материалами (рубероидом, битумной мастикой).

Строительство конструкции. Подложка всей постройки должна быть максимально защищена от влаги. В ситуации с деревянным домом хорошим решением будут доски из лиственницы. Кроме того дом получит дополнительную опору, что сделает здание более устойчивым.

Наиболее ответственная работа на этом этапе – рубка углов. Ведь вырубка углов для полукруглого эркера должна проводиться под углом 450. А вот из правильной геометрической фигуры гораздо проще получить ожидаемый результат.

После подгонки углов можно приступать к крепежу всех элементов. Венцы пристройки покрываются уплотнителем, а уже собранная конструкция – конопаткой. Вход и проемы в пристройке вырезаются, когда все необходимые элементы собраны и закреплены воедино;

Кровля эркера. Наиболее простым вариантом кровли будет просто продолжить крышу основного здания. Если же заказчик хочет отдельную крышу, то ее легко можно выполнить в форме купола либо зонта. Поскольку объем работ и материалов становиться небольшим крыша эркера своими руками – отличный вариант экономии финансовых затрат на рабочую силу.

Когда все кровельные работы завершены, не стоит спешить с монтажом стеклопакетов. Нужно обязательно дождаться срока окончания усадки. По его результатам будут видны недочеты, допущенные во время строительства, которые подлежат обязательному устранению до начала отделочных работ.

Какие типы кровли могут использоваться?

В зависимости от сложности конструкции виды крыши над эркером могут быть довольно разнообразные:

  • вальмовая. Нашла свое применение в продолговатых по ширине конструкциях. Она имеет конек и оснащена четырьмя скатами, отличных по форме. Два из них треугольные, другие же – трапециевидной формы;
  • шатровая. Используется в небольших эркерах, придавая им вид башни. Внешне напоминает пирамиду с множеством граней;
  • ендовая. Выступает связующим звеном между основной кровлей либо стеной здания. Весь дом выглядит как единая конструкция.

Какому виду отдать предпочтение каждый хозяин решает исходя из собственных предпочтений, главное, чтобы она справлялась со своей основной задачей – защищала дом от воздействия внешней среды, препятствовала проникновению осадков и пыли.

Как сделать крышу на эркере?

При кровле такой пристройки чаще всего используют те же материалы, что и для основной крыши. Наиболее востребованными из них считаются:

  • шифер;
  • металлочерепица;
  • профнастил;
  • гибкая кровля.

Если весь дом представляет собой сочетание множества сложных конструкций, правильным решением будет покрытие эркера ендовой крышей. Поскольку кровля такой пристройки получается многоскатной и становится очень уязвимой к воздействию внешней среды.

Начальным этапом в данном виде работ считается обустройство армопояса. Он выполняет функцию опоры для балок и увеличивает прочность кладки. Делают его из армированной сетки и бетона.

Далее следует подготовка необходимых материалов. Для обустройства крыши нужно приобрести:

  • оцинкованные пластины;
  • гвозди, шурупы, саморезы;
  • балки для обрешеток;
  • вязальную проволоку;
  • стропильные и подстропильные балки.

Когда все материалы готовы можно приступать к монтажу и установке подстропильных балок. Тут подойдет качественный брус либо обрезные доски, которые соединяются саморезами, а затем шурупами.

Не нужно спешить и отрезать пиломатериал четко по размеру, будет надежнее оставить небольшие зазоры, которые после окончательного закрепления устранятся.

Приступая к строительству стропил, нужно точно знать угол наклона будущей крыши, чтобы не нарушились пропорции всей конструкции.

Их подготовка идет на земле, а по ее окончанию их поднимают и сшивают уже в коньке будущей крыши. В качестве крепления служат металлические пластины с саморезами. Затем проводиться их установка и крепеж к подстропильным балкам.

Следующим этапом кровли эркера является монтаж обрешетки. Но прежде чем к ней приступить, нужно нанести на стропильную систему гидроизоляционные материалы. И важно делать это не натягивая их, чтобы резкие скачки температуры не смогли их повредить. Добиться нужного результата поможет строительный степлер.

И только по завершению гидроизоляционных работ выполняется монтаж обрешетки. Расстояние между ее элементами зависит от разновидности выбранного материала.

Основной сложностью в укладке кровли эркера по праву считается установка ендов. Этот процесс требует применения желобов двух типов:

  • нижней планки или ПЕН. Она отвечает за своевременный отвод скопившихся осадков;
  • верхней планки или ПЕВ. Элемент декора, который помогает скрыть недостатки покрытия.

Оба вида планок крепятся на ендовую доску. Наиболее уязвимые места стыков следует обработать уплотнителем либо герметиком.

На этом наружные кровельные работы заканчиваются, а укладка крыши продолжается уже внутри дома. Кровля утепляется и устанавливается пароизоляция, а по завершению подшивается.

Следует отметить, что все пиломатериалы, которые необходимы для укладки крыши, предварительно обрабатываются антисептиком.

Как можно использовать эркер?

Создавая проект дома, архитектор еще не знает, какое применение такой необычной конструкции найдут владельцы дома. И вариантов для выбора здесь довольно много. Эркер может легко стать частью:

  • спальни. Уютный уголок для письменного стола при качественном дневном освещении превращает его в мини-кабинет;
  • кухни. Отлично подойдет установки большого стола и стульев, что позволит удобно располагаться большой семье за обедом;
  • детской. Игровая зона в форме полукруга позволит ощутить комфорт ребенку и увеличит пространство для его развлечений;
  • гостиной. Это хорошее место для отдыха с друзьями. А установка большого дивана с телевизором сделает возможным просмотры любимых фильмов большой компанией.

Кроме того, эркер может легко превратиться в:

  • рабочий кабинет;
  • зимний сад;
  • изостудию;
  • уголок рукоделия;
  • песенный зал;
  • экспозицию.

А завершением образа необычного уголка станут правильно подобранные портьеры, шторы из качественных тканей и прозрачный тюль светлых тонов. Выбор карнизов также должен осуществляться с учетом стиля комнаты.

Строительство эркера в умелых руках мастеров придаст конструкции дома респектабельности и аристократичности, расширит размеры комнат, сделает дом просторнее и светлее.

Крыша с эркером стропильная система



Яндовая крыша: подготовка к строительству, устройство армопояса над эркером, материалы, установка подстропильных балок и системы стропил, монтаж обрешетки, укладка кровельного материала и финишные работы

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

  • Создает опору для балок, удерживающих стропила;
  • Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

  • Пиломатериал для стропил, подстропильных балок и обрешеток;
  • Гидроизоляционный материал;
  • Гвозди, саморезы, шпильки, шурупы;
  • Проволока вязальная;
  • Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

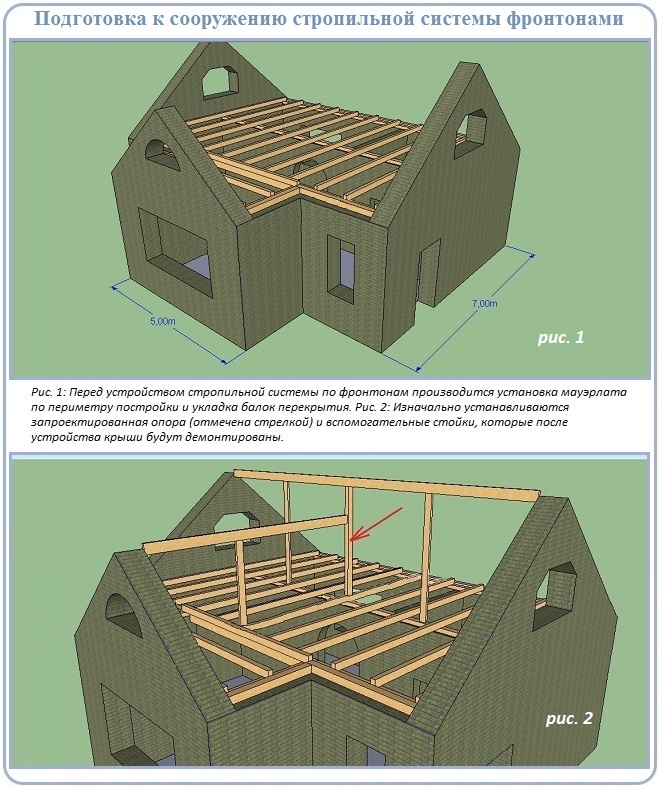

Строительство системы стропил

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

Обрешетка кровли перед укладкой кровельного материала

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

  • ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
  • ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

Яндовая крыша: как правильно поставить эркер, пропорции


190) Как делается яндовая крыша? И как правильно поставить эркер, какие лучше подобрать пропорции? Читайте об этом у нас!

Источник: krovlyakryshi.ru



[content-egg module=GdeSlon template=compare]

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Но нужно учитывать, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Крыша с эркером – ее разновидности, особенности монтажа


Вы узнаете как сделать крышу над эркером, о их разновидностях и подготовительном процессе, устройстве стропильной системы и монтаже обрешетки. Фото и видео.

Источник: vseobalkonah.ru



[content-egg module=GdeSlon template=compare]

Крыша с эркером: стропильная система, фото схема

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.



Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Вальмовая крыша с эркером: схема, фото


Узнайте об особенностях постройки вальмовой крыши с эркером. Схемы и фото, помощь в составлении проекта, расчета площади крыши и ее возведении.

Источник: zonabalkona.ru



[content-egg module=GdeSlon template=compare]

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по монтажу

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т. е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и устройство стропил четыхерскатной крыши с эркером фото чертежей и схем


В данной статье вы узнаете как устроена стропильная система вальмовой крыши, как происходит монтаж стропил и из каких элементов состоит четырехскатная крыша с эркером, а так же фото мауэрлата, планы, схемы и чертежи для таких конструкций.

Источник: expert-dacha.pro



[content-egg module=GdeSlon template=compare]

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Крыша с эркером


Что такое эркер. Разновидности кровельных конструкций для эркера. Правила монтажа яндовой (эркерной) кровельной конструкции.

Источник: stroicod.ru



[content-egg module=GdeSlon template=compare]

Крыша с эркером – ее разновидности, особенности монтажа

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Как построить крышу над эркером, обрамить крышу эркера

Эркеры — прекрасное дополнение к любому дому. Они пропускают больше света и открывают потрясающий вид на окружающий мир. Тем не менее, вы должны убедиться, что все идеально при сборке, установке и ремонте, чтобы не было утечки и вы могли извлечь из этого максимальную пользу.

В этой статье мы обсудим, как обрамить и накрыть эркер, а также как справиться с протекающим окном.У нас, в Legacy Service, большой опыт установки и замены окон в жилых домах, и мы можем помочь вам построить такое, которое идеально подходит для вашего дома. Продолжайте читать или позвоните нам по телефону 215-798-9790, чтобы назначить консультацию.

Что такое заливная крыша?

Эркерная крыша — трехсторонняя крыша, закрывающая выступ эркера. Обычно он обрамлен вертикальной стеной здания. Этот тип крыши может быть неудобным для каркаса, и даже опытные кровельщики прибегают к методам проб и ошибок, пытаясь соединить части вместе.Проблемы, которые могут возникнуть, включают в себя перекрытия различной ширины, фасонные панели, которые не ровные или не сужаются от одного конца к другому, а также неравные уклоны с трех сторон крыши.

Типы кровли эркерных окон

Эркеры выступают из вашего дома, оставляя их незащищенными основной крышей. Поскольку они не защищены, им понадобятся прочные и прочные материалы, которые сохранят их долговечность на долгие годы. Когда дело доходит до выбора кровельного материала для окна, существует несколько вариантов.У каждого из них есть свои преимущества. К ним относятся:

  1. Металл. Хотя металлические крыши могут быть дороже черепицы, многие люди выбирают их из-за их внешнего вида и прочности. Металлические крыши красиво смотрятся практически в любом доме, а иногда они могут прослужить более 50 лет. Итак, добавив металлическую крышу, вы почти готовы к жизни.
  2. Битумная черепица — Битумная черепица всегда является одним из самых популярных вариантов кровли, потому что она не только красиво выглядит, но и, как правило, является наименее дорогой.Они также представлены в десятках цветов на ваш выбор, поэтому вы можете найти цвет, который будет хорошо сочетаться с остальной частью вашего дома.
  3. Медь. Медь — еще один популярный вариант кровли, потому что она красивая и прочная. В некоторых случаях это длилось более 100 лет! Кроме того, поскольку медь является легким материалом, она не будет оказывать такой нагрузки на внутреннюю структуру вашего дома, как более тяжелые материалы (сталь, дерево, глиняная плитка).

Если вам нужна помощь в выборе материала, который лучше всего подойдет для вашей кровли, вы можете обратиться к нашей команде в Legacy Service.

Кровельные материалы для эркера

Перед тем, как вы начнете работу над эркером, вам нужно собрать все необходимые материалы и материалы. Вот предметы, которые нужно собрать:

  • Герметик
  • Пистолет для герметика
  • Гвозди для обсадных труб
  • Циркулярная пила
  • Сверло
  • Капельный колпачок
  • Внешний кожух
  • Примыкание
  • Плоская монтировка
  • Гвозди для отделки
  • Молоток
  • Внутренняя отделка
  • Изоляция
  • Уровень
  • Фанера
  • Кровля
  • Кровельные гвозди
  • Степлер
  • Скобы
  • Отвертка
  • Рулетка

Когда у вас все будет вместе, вам нужно будет спланировать, как вы будете Построим и обрамим крышу.Подробнее об этом мы расскажем в следующем разделе.

Строительство эркера: обрамление и кровля эркера

Если вы хотите сделать это самостоятельно или хотите узнать, как это делают профессионалы, важно понимать, какие шаги необходимо предпринять, чтобы каркас и крыша вашего эркер. Это может быть сложный процесс, особенно если у вас нет опыта в строительстве домов, но он того стоит, если работа сделана правильно. Вот шаги, связанные с обрамлением крыши эркера:

Шаг 1: Установите эркер после тщательного планирования.Прежде чем приступить к работе на крыше, необходимо установить сам эркер. Это включает в себя тщательное планирование и сначала тщательное изучение архитектурных планов окна. Вам также нужно будет спланировать крышу с эркером. Но как только окно, его рама и колпак будут на месте, можно приступать к обрамлению крыши.

Шаг 2: Спланируйте крышу. Пришло время закончить планирование каркаса крыши. В большинстве случаев у эркера будет вальмовая крыша, построенная под углом 45 градусов.К счастью, в Интернете есть калькуляторы, которые помогут вам создавать свои планы. Все, что вам нужно сделать, это указать размеры и размеры, которые вы используете, и калькулятор предоставит вам диаграмму с указанием углов и длины стропил крыши.

Шаг 3: Постройте каркас и закончите крышу. Чтобы начать строительство каркаса крыши, используйте облицовочную доску 2 на 6, чтобы создать периметр крыши, прибив гвоздь к задней стене. Затем используйте таблицу из онлайн-калькулятора каркаса крыши, чтобы отрезать стропила по размеру и прибить их на место.Не забудьте надеть защитные перчатки и очки для защиты при резке досок и их прибивании гвоздями.

Чтобы закончить крышу, утеплите ее и закройте каркас фанерой. Затем установите отстойник, чтобы вода и снег легко соскальзывали с крыши, не спускаясь по стеклам.

Изоляция крыши с эркером

Как только вы узнаете, как правильно установить раму, изоляция станет легкой. Важно обратить внимание на герметичность и целостность термобарьера.Убедитесь, что вы спроектировали выступ так, чтобы оставалось достаточно места для изоляции над окном, под окном и по бокам. Хотя изоляция между элементами каркаса — это нормально, лучше добавить несколько слоев непрерывного жесткого пенопласта с внешней стороны оболочки. Причина этого в том, что когда вы просто используете изоляцию между элементами каркаса, характеристики могут ухудшаться из-за теплового моста.

Работа с протекающим эркером

Плохая новость заключается в том, что утечки в эркерах могут быть довольно обычным явлением, но, к счастью, если вы выберете правильного кровельщика для работы, вы сможете быстро устранить любую утечку или даже предотвратить ее возникновение. все вместе.Эркеры требуют особого способа соединения крыши со стеной дома из-за того, как линия крыши идет вверх. Кроме того, каждая часть крыши требует правильного гидроизоляции, поэтому вы знаете, что в местах соединения материалов будет плотный шов.

Если ваш дом покрыт виниловым или деревянным сайдингом, важно иметь фартук и ступенчатый гидроизоляционный слой за сайдингом, чтобы создать эффективную изоляцию от потенциального проникновения влаги. Также необходимо убедиться, что фартук фартука перекрывает ступеньку, а углы запечатаны.Фактически, при устранении протекающего эркера рекомендуется сначала проверить ступеньку и фартук.

В целом, важно работать с профессиональной кровельной компанией, если вы планируете установить, заменить или отремонтировать эркер или его крышу. Стоимость того стоит для спокойствия!

Назначьте встречу с нашей командой сегодня!

Вместо того, чтобы построить эркер и крышу самостоятельно, почему бы вам не расслабиться и не позволить нашей команде Legacy Service заняться этим? Наши специалисты свяжутся с вами на каждом этапе пути, чтобы убедиться, что проект соответствует вашим стандартам, и мы сделаем все это по доступной вам цене.Независимо от того, выберете ли вы конструкцию плоской крыши с эркером или крышу другого типа, мы будем работать, чтобы вы были полностью удовлетворены завершением работы. Поскольку окна подвержены сквознякам, конденсации, короблению и растрескиванию, важно использовать только лучшие материалы. Чтобы узнать больше о наших услугах по установке кровельных эркеров, позвоните нам по телефону 215-798-9790 или свяжитесь с нами здесь.

Размещено 27 октября 2019 г. в Roof

8 простых шагов для создания эркера

Есть ли у вас в доме эркер в настоящее время? Если нет, то вы упускаете то чувство уюта, которое он дает.Независимо от размера вашего дома, эркер может улучшить качество жизни его жителей, пропуская естественный свет и открывая вид на улицу.

Если вы хотите воспользоваться всем, что он может предложить, вы можете узнать , как построить эркер . К счастью для вас, этот процесс не так сложен, как некоторые думают. Хотя вам нужна помощь, потому что это не работа одного человека.

Как построить эркер?

Чтобы построить эркер самостоятельно, выполните следующие действия:

Шаг 1: Соберите припасы

Чтобы напугать вас, вам понадобится как минимум восемнадцать инструментов, чтобы построить отсек окно.Все они пригодятся на этапе производства, так что не пропустите ни одного. Процитировав это предупреждение, вот материалы, необходимые для строительства эркера:

Опора 9018 9018 Облицовочная бумага 9018
Рулетка Кровельная черепица Циркулярная пила
Молоток Пиломатериалы Гвозди
Уровень Прокладки
Винты Окна Изоляция
Кровельная черепица Битумная черепица Фанера
Обшивка Обшивка угол наклона окна

У вас есть возможность строить эркеры с двумя диапазонами углов.Они включают стандартные эркеры (угол от 40 до 50 градусов) и окна-эркеры (угол наклона 90 градусов).

Шаг 3. Введите местный код безопасности

. Если вы не хотите прятать голову в статутных книгах, проконсультируйтесь со своим местным строительным инспектором. Они — лучший человек, который расскажет вам больше о требованиях правил безопасности, которым вы, возможно, должны будете следовать при строительстве эркера.

Шаг 4. Удалите существующее окно.

Подойдите к внешней стороне окна и измерьте площадь, на которой вы собираетесь установить новое.Запишите измерения в тетрадь. Затем снимите створку, направляющие и ограничители створки существующего окна, прежде чем снимать его.

Шаг 5: Сборка и установка рамы

Если ваше существующее окно меньше, чем новое, вам придется увеличить размер проема, чтобы он мог вместить окно коробки. Если возникнет необходимость, освободите больше места, прорезав существующие стойки с помощью циркулярной пилы.

Как только вы освободите достаточно места, следующим шагом будет создание рамки окна коробки.После того, как вы создали конструкцию и поместили ее в проем, установите блоки и стойки для поддержки.

Шаг 6: Добавление окна к раме

Чтобы установить окно в раму, установите опорные распорки на подоконник рамы. Убедившись, что скобы надежно закреплены, поднимите окно коробки и поместите его поверх них. Чтобы убедиться, что окно выровнено, используйте прокладки. Затем прикрутите его к раме.

Шаг 7: Изготовление каркаса крыши

Начните с сборки каркаса крыши и, как только вы его построите, прибейте к раме эркера.Затем установите фанерный настил. В это время вы сможете увидеть некоторое пространство между окном и рамой крыши. Заполните его утеплителем.

Поверх утеплителя прикрепите кровельное покрытие, а затем накройте его рубероидом. Затем прикрепите черепицу одну за другой (внахлест).

Шаг 8: Заключительный шаг

Так как у вас уже есть окно, на этом шаге будет наложено уплотнение по его краям, чтобы сделать его водонепроницаемым и воздухонепроницаемым.Выполняйте этот шаг с особой осторожностью, иначе в случае дождя вода может попасть внутрь вашего дома.

Типы эркеров

Ниже приведены распространенные типы эркеров:

1. Окно-эркер с коробкой

При увеличении угла наклона 90 градусов оконные окна имеют одно большое окно в центре и меньшие окна с обеих сторон . Чаще всего они располагаются ниже линии глаз. Они в основном используются на кухнях, их очень экономично строить и покупать.

Если вы хотите освободить пространство в своем доме, но у вас нет смелости изменить положение стен, оконные эркеры, несомненно, заслуживают вашего внимания.

2. Окно-эркер Ориэл

В отличие от оконных эркеров, которые в основном размещаются на первом этаже, эркеры обычно устанавливаются на верхних этажах. Большинство людей ставят их у входа в дом.

Обычно они поддерживаются кронштейнами, каменными или кирпичными скобами. Если вы живете в районе, где дальний вид лучше, чем ближний, эркеры с эркером просто необходимы.

3. Круглый эркер

С одной стороны, круглые эркеры больше, чем эркеры. С другой стороны, они более декорированы, чем стиль коробки. Кроме того, поскольку у них больше панелей, чем у боксов, они могут иметь более сложные узоры.

Помимо высоты шести футов, эти окна могут выступать наружу на высоту до трех футов. Именно такая конструкция позволяет им максимально пропускать солнечный свет в ваш дом.

4. Лук-эркер

В отличие от всех других стилей эркеров, эркерные окна заменяют прямоугольный узор изогнутым.Чтобы их построить, вам придется прикрепить четыре (или более) створчатых окна.

Этот стиль эркеров имеет два преимущества. Во-первых, это увеличивает привлекательность внешнего вида вашего здания. Во-вторых, он расширяет внутреннее пространство здания, делая его светлее.

Заключение

Если вы хотите сделать внешний вид вашего здания более привлекательным, ищете больше света, проникающего внутрь здания, или просто хотите расширить его внутреннее пространство, вам необходимо знать, как построить эркер на вашем доме. своя.

Хотя этот процесс непрост, как вы уже видели — вы снимаете существующий каркас, строите два новых каркаса и прикрепляете черепицу, среди прочего, — преимущества, которые обеспечит эркер, окупят все ваши усилия Это.

Цены на эркерные и носовые окна — Руководство по покупке на 2020 год

Замена эркера

Эркеры известны тем, что позволяют максимально использовать красивые виды на улицу и дают вашему дому больше доступа к естественному солнечному свету.Они популярны на кухне — столовой, а также в гостиной. В то время как большинство окон закреплено в стенах дома, эркеры выходят за эти границы. Замена эркера — очень популярный вариант для домовладельцев, желающих обновить свой дом. Вы сможете видеть больше открытого пространства и наполнить дом естественным светом. Мы расскажем вам обо всем, что вы хотели бы знать об установке красивого нового эркера ниже.

Разница между заливными и носовыми окнами

Эркер имеет набор из трех окон, расположенных под углом и в сторону от дома.Центральное окно эркера, как правило, представляет собой большое фиксированное окно с окнами меньшего размера с каждой стороны, часто установка двойного навесного окна или створчатые окна устанавливаются с обеих сторон (называемые фланкерами). Подобным, но другим стилем окон является эркер , у которого обычно есть четыре или пять окон, которые изгибаются, чтобы создать округлую структуру снаружи вашего дома. См. Изображения ниже.

Найдите местных профессионалов

Сколько стоят элитные окна?

Средняя стоимость замены винилового, среднего размера, 3 панелей эркер установка составляет от 1150 до 3550 долларов. Стоимость работы и установки может составлять от 300 до 500 долларов . Цены будут зависеть от типа эркера, который вы хотите, и местных цен на установку, которые являются общими для вашего региона. Позвольте Modernize предоставить вам точную местную цену ниже. Стоимость замены окна всегда зависит от вашего региона и некоторых других ценовых факторов.

Сколько стоят дуговые окна?

По сравнению с эркером, стоимость виниловой 5 панелей, замена эркера установка в среднем составит $ 3,600 всего на материалы и труд.Стоимость работ и установки может составлять от 300 долларов до 500 долларов. В зависимости от размера устанавливаемого эркера и местных цен на установку оно может быть больше или меньше. Позвольте Modernize предоставить вам точную цену сегодня.

Цены на эркеры по брендам

Лучшие оконные бренды предложат эркеры с различными типами рамы, на выбор которых будут определены общие затраты на установку. Типичные эркеры бывают виниловыми, деревянными, обшитыми деревом и другими вариантами.Полная стоимость будет зависеть от размера эркера и от того, потребуется ли дополнительная работа для установки нового чернового проема. Премиум Эркер на Окна Пелла или Андерсена из их серии 400 будут стоить около 2100 долларов за окно и 2882 доллара в сумме с затратами на рабочую силу и установку. Если вы искали более доступный эркер, вы могли установить Simonton Bay Window из их Prism серии примерно за 1387 долларов на установку. См. Средние цены на заливные вдовы по брендам в приведенной ниже таблице. Стоимость будет варьироваться в зависимости от многих факторов, поэтому используйте эту таблицу только в качестве общего ориентира:

Цена на эркер и эркер по брендам
Марки эркеров Цена за окно Стоимость установки
Окно бокового эркера 1,525 долл. США 1,989 долл. США
Эркер Андерсен 400 2,045 $ $ 2,582
Эркер Атриум 1,756 $ $ 2,045
Окна CertainTeed Bay 988 долл. США 1300 долл. США
Окна Харви Бэй 1050 долл. США 1289 долл. США
Jeld Wen Bay Windows 1692 долл. США 2093 долл. США
Окна Loewen Wood Bay 1985 долл. США 2,208 долл. США
Эркер Марвина 1,567 долл. США 1843 долл. США
Окна Milgard Bay 1299 долл. США 1567 долл. США
Окна Pella Bay 1800 долл. США 2245 долл. США
Окна Ply Gem Bay $ 1,389 $ 1,625
Эркер с призмой Саймонтона 1100 долл. США долл. США 1387
Окно с призмой Симонтона 995 долл. США 1399 долл. США

Размеры эркеров

Эркеры могут быть как маленькими, так и большими по вашему желанию.Маленький эркер размером обычно составляет около 3 футов 6 дюймов. в ширину x 3 фута в высоту , а большой эркер размером может занимать лучшую часть стены 10 футов 6 дюймов в ширину x 6 футов 6 дюймов. высоко. При выборе размера заменяемого эркера важно учитывать, для чего будет использоваться окно, и размер комнаты, в которую оно входит. Из-за размера многих эркеров не каждая комната в вашем доме подойдет для установки эркера или эркера.Некоторые секции стены могут нуждаться в усилении больше, чем другие, потому что они несут больший вес дома. Большой эркер часто значительно увеличивает стоимость вашего дома, делает его отличным проектом по установке окон. Просмотрите список окон стандартного размера, чтобы понять, как эркер по высоте отличается от комнаты.


Типы эркеров

  • Угловые эркеры: Новые эркеры предлагаются в двух разных стилях.Стандартный угловой эркер — самый распространенный тип устанавливаемых эркеров. Он выступает из внешней стены под углом от 30 до 45 градусов и даже может предложить вам удобную зону отдыха у эркера в установленной комнате.
  • Эркеры в штучной упаковке: Коробчатые эркеры, иногда называемые эркерами в оранжерее, имеют квадрат , как садовое окно , и выступают из внешней стены дома под углом 90 градусов. Эти окна отлично подходят для демонстрации или использования в качестве большого внутреннего сада для выращивания комнатных растений.
  • Энергоэффективные эркерные окна: Энергоэффективность окон будет зависеть от типа установленного стекла и любых других специальных функций, добавленных производителем эркеров. Эркеры могут быть одним из лучших вариантов энергоэффективных окон, если вы устанавливаете фиксированное панорамное окно с энергоэффективными створчатыми окнами (фланкерами) с каждой стороны.

Ремонт эркеров

Новое эркерное окно должно прослужить довольно долго, особенно при правильном уходе.Если вам нужно отремонтировать эркер, это может быть более экономичным вариантом, чем установка новой замены эркера. Вот некоторые из наиболее распространенных проектов ремонта эркеров, с которыми вы столкнетесь:

  • Ремонт эркерного стекла
  • Замена эркерного стекла
  • Ремонт эркера
  • Устранение утечки воздуха / воды в эркере
  • Ремонт гниющей рамы эркера

Некоторые из этих проектов можно выполнить как самостоятельный ремонт; однако, возможно, лучше обратиться за помощью к профессионалу, чтобы не столкнуться с проблемами в будущем из-за того, что эксперт не решит проблему на ранней стадии.

Поговорите с подрядчиком

Руководство по проектированию и материалам для систем плоской кровли жилых домов

Плоские крыши трудно заменить

Некоторые наблюдатели полагают, что заменить плоскую крышу сложнее, чем традиционную скатную черепичную крышу, из-за трудозатрат, необходимых для удаления ее слоев (особенно на старых плоских крышах). Но теперь плоские крыши часто строятся с меньшим количеством слоев из-за улучшенной технологии гидроизоляции. Это может означать, что плоские крыши могут не вызывать таких же красных флажков, как раньше, среди потенциальных домовладельцев, которые могут захотеть заменить или реконструировать крышу после въезда.

Склонен к повреждению водой или утечкам

Многие из потенциальных проблем, которые может вызвать плоская крыша — например, скопление воды, утечка и, как следствие, гниение или повреждение — возникают из-за неправильной установки или плохого обслуживания. Обратите особое внимание на крышу на этапе строительства и на протяжении всего ее жизненного цикла, чтобы в первую очередь предотвратить эти проблемы.

Для неподготовленного глаза одна плоская крыша очень похожа на другую (особенно с уровня земли!), Но на самом деле существует несколько различных систем плоских крыш на выбор.

На самом базовом уровне плоская крыша состоит из трех основных компонентов:

  • Защита от атмосферных воздействий
  • Арматура
  • Наплавка

В зависимости от выбранных материалов, они могут быть объединены в один продукт, но все эти функции все равно должны присутствовать.

Плоские крыши обычно строятся с потолком, прибиваемым к балкам, поддерживающим настил (обычно деревянное в жилом строительстве), пароизоляцией, изоляцией и кровельной доской.Оттуда от выбранной вами системы плоской крыши будут зависеть применяемые вами материалы.

Учитывайте географию, бюджет и использование крыши, чтобы определить лучший вариант.

Примечание, которое следует учесть перед началом строительства: если изоляция устанавливается ниже плоской крыши, это называется «холодной» крышей. Как правило, кровельщики не рекомендуют этот метод в холодном климате, поскольку он может способствовать конденсации и требует вентиляции крыши, что может быть затруднительно в небольших или тесных помещениях. С другой стороны, «теплая» (или горячая) кровля — это та, где изоляция установлена ​​над настилом.Эта ситуация подходит для климата с холодной погодой. (Подробнее см. Здесь).

Вот схема типовой теплой кровли:

Сланцевая крыша (шиферная черепица) — преимущества и недостатки

Сланцевая крыша (шиферная черепица) — преимущества и недостатки

Некоторые из самых старых домов в стране покрыты сланцевой черепицей. Эта элегантная каменная кровля известна как одна из самых долговечных черепиц, которые все еще присутствуют на рынке сегодня, и ценится за ее красоту, долговечность и долговечность.Однако, как и все крыши, у нее есть как недостатки, так и достоинства.

Начать

Запросите бесплатное ценовое предложение!
Кровля, сайдинг, водостоки, окна и двери для жилых и коммерческих помещений.

Преимущества шиферной кровли

Самым большим преимуществом установки шиферной крыши в вашем доме является внешний вид. Сланцевая черепица изготовлена ​​из 100% натурального камня и имеет естественную трещиноватую поверхность с красивыми цветовыми вариациями по всей крыше.Сланцевая черепица также чрезвычайно долговечна, в некоторых случаях превосходя здания, в которых она установлена. На самом деле, при правильной установке и уходе шиферная крыша может прослужить 150 и более лет.

Сланцевая черепица не только красивая и долговечная, но и пожаробезопасная и экологически чистая. Изготовленная из натурального камня, плитка не выделяет летучие органические соединения или другие загрязнения во время производства. Их также можно переработать после того, как они будут использованы на крыше или если они прослужат дольше здания, в котором они установлены.Они также могут помочь изолировать дом под ними, что может снизить затраты на электроэнергию в домах, в которых они используются.

Недостатки шиферной крыши

Самыми большими недостатками шиферной крыши являются стоимость и монтаж. Кроме того, не каждый кровельщик работал с черепицей из шифера, что затрудняет поиск надежного установщика, который сможет выполнить работу должным образом. Сланцевую плитку нельзя калибровать, что означает, что она может различаться по толщине, в то время как плитка также может отслаиваться или отслаиваться во время процесса установки.Неопытные кровельные подрядчики, пытающиеся укладывать шиферную черепицу, например, асфальт, могут очень быстро столкнуться с большими проблемами. Нанимайте только квалифицированных местных подрядчиков.

Другой самый большой недостаток использования шиферной крыши — это вес. Черепица из шифера очень тяжелая, и настил крыши необходимо укрепить, чтобы выдержать вес. Фактически, шиферная крыша может весить от 800 до 1500 фунтов; Перед установкой вам необходимо провести обследование вашего дома, чтобы определить, сможет ли он выдержать такой вес.

Наконец, хотя шиферная крыша может прослужить, кажется, вечно, если у вас есть подрядчик, которому нужно ходить по ней, можно очень быстро нанести большой ущерб, если он не знает, что делает. Кроме того, если вы потеряете или сломаете плитки, может быть сложно найти подходящие замены. Поскольку сланец является натуральным камнем, изменение цвета от партии к партии может быть настолько значительным, что у вас может быть участок, который выделяется на милю.

Beautiful Curb Appeal

Благодаря своей долговечности и привлекательности, большинство людей, выбирающих шиферную крышу, делают это, зная о расходах и других недостатках.Тщательно взвешивайте их, принимая решение, чтобы сделать правильный выбор.

Начать

Запросите бесплатное ценовое предложение!
Кровля, сайдинг, водостоки, окна и двери для жилых и коммерческих помещений.


Было ли это полезно для вас?

Загружается …

определение крыш по The Free Dictionary

Морская досягаемость Темзы прямая, и если оставить Ширнесс позади, ее берега кажутся совершенно необитаемыми, за исключением группы домов, которая находится в Саутенде, или кое-где одиноких деревянных причалов, где нефтяные суда выгружают опасные грузы. а резервуары для хранения нефти, низкие и круглые со слегка куполообразными крышами, выглядывают из-за края берега, как будто деревня из центральноафриканских хижин, имитирующих железо.Для зрителя, который приходил, тяжело дыша, на этой вершине, это сначала был ослепительно сбивающий с толку вид на крыши, дымоходы, улицы, мосты, места, шпили, колокольни. Из них Брэдли был помещен в темный интерьер комнаты с низким потолком. На мгновение, поправляя плащ, Пьер открыл глаза и увидел те же крыши, столбы и двор пентхауса, но теперь все они были голубоватыми, освещенными. вверх, сверкающий инеем или росой.«Люди не поднимаются на крыши своих бунгало умирать, и они не закрепляют за собой потолочную ткань.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
