Двухскатная крыша своими руками: разновидности и фото
Автор Ольга Новикова На чтение 8 мин. Опубликовано
Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.
О нюансах самостоятельного проектирования двухскатной крыши, порядке проведения работ при её строительстве своими руками мы рассказывали ранее в этой статье, обязательно прочитайте!!!
Особенности устройства двухскатной крыши
Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.
Двухскатные кровли красивы и практичны в эксплуатацииКонструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:
- стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
- мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
- конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
- кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
- лежень в виде горизонтального бруска, нужен для распределения нагрузки;
- свес крыши, который защищает стены здания от влаги, предотвращая потёки;
- обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.
Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.
Виды двухскатных крыш
Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.
Классическая двухскатная крыша позволяет создать мансарду на чердакеСимметричная или простая двухскатная кровля
Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.
В симметричной конструкции скаты имеют одинаковую площадьСимметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.
Кровля асимметричной простой формы
Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.
Проектирование асимметричной крыши требует точного расчета нагрузки на стеныКрыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.
Двухскатная ломаная конструкция крыши
Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.
Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домовКровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.
Фотогалерея: варианты двухскатных кровель
Двухскатная крыша в разрезе
В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.
Схема значительно упрощает строительствоПодробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.
Преимущества и недостатки двухскатных крыш
Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.
Чем больше скатов, тем сложнее проектированиеЕсли сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:
- простое проектирование и строительство;
- лёгкий уход, быстрый сход осадков;
- быстрый монтаж кровельного покрытия;
- минимальное количество стыков, рёбер и соединений;
- одинаковая нагрузка на несущие элементы здания.
Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.
Особенности конструктивных элементов
Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.
Проект включает в себя чертежи, на которых отображены особенности соединения важных элементовВарианты систем стропил
Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.
На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровлиОбеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.
Конструкция висячих стропил проста, но расчёт нагрузки на стены необходимНаслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.
Чертёж позволяет определить особенности стропил для разных строенийНаслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.
Основные этапы монтажа
Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:
- Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
- При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
- После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
- Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.
Видео: простая двухскатная крыша своими руками
Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.
Двускатная крыша, плюсы и минусы. Виды двускатных крыш.
Двускатная крыша – это самая оптимальная конструкция кровли для частного, малоэтажного домостроения. Преимуществом данной конструкции являться как практичность в использовании, так и скорость возведения и минимальные затраты, в сравнении с более сложными конструкциями крыш.
Обычная двускатная крыша представляет собой конструкцию состоящую из двух наклонных под одним углом скатов, состоящих из деревянных стропил связанных между собой обрешеткой, каждое из которых, с одной стороны, опирается друг к другу, а с противоположной стороны прочно закреплены к несущим стенам с помощью обвязочного мауэрлата.
дом с двускатной крышей
Виды двускатных крыш
Симметричная двускатная крыша
Традиционная разновидность, отличительной особенностью которой является равный угол наклона скатов крыши. Наиболее проста в монтаже и расчете распределения нагрузки на несущие стены. Угол наклона скатов, в среднем варьируется от 30 до 60 Градусов. Требует меньшего расхода материала и трудозатрат, потому является наиболее популярной конструкцией в частном строительстве. Единственным минусом такой конструкции является малая площадь чердачного пространства, что не позволят создать дополнительную комнату с достаточной полезной площадью.
симметричная двускатная крыша
симметричная двускатная крыша
Не симметричная двускатная крыша
Конструкция, состоящая из двух скатов смонтированных по такой же схеме, только углы наклона в горизонте несимметричны. Коньковый брус проходит не по центру дома, а смещен в ту или иную сторону, в зависимости от проекта. Достоинствами конструкции является необычность конструкции, за частую, такие кровли монтируются чтобы придать оригинальности проекту, а так же для возможности получить комнату в чердачном пространстве с необычной геометрией. Недостатками асимметричной крыши является неравномерное распределение нагрузки на несущие стены, что необходимо учитывать при проектировании дома и расчете несущей способности стен.
не симметричная двускатная крыша
не симметричная двускатная крыша
Ломаная двускатная крыша
Состоит из двух преломленных скатов по одной линии. По сути получается четыре ската но с двух сторон здания. Скаты ниже линии преломления, дополняют внешний вид фасада, а иногда сливаются с ним, в зависимости от дизайна. Такая крыша требует большего количества материала и затрат, как материальных так и трудовых. Достоинствами и целью монтажа ломаной кровли является получение дополнительной жилой площади. Комнаты в таких мансардах получаются с высокими потолками и большой площадью.
ломаная двускатная крыша
Комбинированная двускатная крыша
Это разновидность уже относится к сложной крыше. Может включать в одной конструкции два и более видов двускатных крыш, а так же может быть смонтирована в несколько уровней. Нередко можно встретить, когда вместо одной двускатной конструкции над всей коробкой дома, обустраивается несколько, три и более симметричных двускатных конструкций, которые составляют единый кровельный комплекс.
комбинированная двускатная крыша
Кроме трех базовых разновидностей, каждая из них может различаться по углу монтажа скатов. Проектируются двускатки как с развернутым ( плоским) углом так и остроугольные, достигающие 60-70 Градусов. Такая кровля является отличительной особенностью домов в стиле шале, де еще добавляют низкий скат. Подробней про дома в стиле шале. По длине ската, так же фантазия не ограничена, часто один из скатов значительно опускают к основанию здания, для создания дополнительного навеса или дополнительной защиты здания.
комбинированная двускатная крыша
Плюсы двускатной крыши
Простота конструкции и быстрота монтажа
Если не принимать во внимание односкатную разновидность кровли, которою зачастую используют только для хозяйственных построек, то конструкция двускатной крыши наиболее проста и понятна для монтажа. Такое свойство значительно ускоряет строительство.
Низкий расход материалов
Экономичность двускатной кровли обусловлена равномерным распределения веса на несущие стены, поэтому не нужно дополнительно усиливать стропильную систему в отдельно взятых участках. Конструкция требует минимального количества материала для достижения прочности, ее возможно спроектировать так, что неиспользованных остатков дорогостоящего материала практически не останется. Длина и затраты на водостоки так же требует меньших затрат в сравнении с четырех скатной крышей. Для отделки двускатной крыши подходит практически любой кровельный материал, такие как ондулин, поликарбонат, классический шифер и прочие материалы
Надежная конструкция
Классическая двускатная крыша устроена таким образом, что нагрузка равномерно распределяется на несущие стены дома в нижней части и на коньковый брус в верхней части. Срок службы при грамотном монтаже, уходе и обработке деревянной конструкции составляет от 30 до 40 лет.
Минимальные трудозатраты
Практически любую двускатную кровлю можно возвести вдвоем, все громоздкие элементы каркаса возможно установить двум кровельщикам. Конечно это отразится на скорости монтажа, но поможет избежать лишних затрат, если Вы строите для себя.
двускатную крышу возможно монтировать вдвоем
Практичность
В небольшом чердачном помещении, часто размещают небольшие кладовые и некоторые инженерные коммуникации: разводку вентиляционных коммуникаций, узлы электропроводки.
Быстрый сток воды и снега
Особенно ценное свойство такой крыши в местах с большим количеством осадков. Острые углы скатов, под воздействием силы тяжести, естественным способом не позволяют снегу и воде накапливаться на кровле. Потому крыша всегда сухая и не увеличивает нагрузку на стены за счет большой шапки снега.
осадки сразу стекают с двускатной крыши
Простота ремонта и обслуживания
Простота конструкции позволяет в одиночку заменять наружную отделку кровли. Ремонт отдельных частей конструкции возможно выполнять через чердачное помещение. Двускатную крышу не нужно дополнительно чистить от снега в зимний период, поскольку он не накапливается на ней, кроме случаев если установлены специальные снегозадержатели.
двускатная крыша удобна в ремонте
Минусы двускатной крыши
У любой конструкции есть свои достоинства и недостатки. Даже у такой экономически выгодной и простой конструкции как двускатная крыша имеются некоторые минусы, которые могут быть не в ее пользу.
Малая площадь чердачного пространства
Может быть существенным недостатком для домовладельцев, которые за счет чердачного помещения планировали увеличить полезную площадь в доме. Если скаты расположены под острым и высоки углом, появляется возможность обустроить некоторое мансардное помещение. Но его площади не будет достаточно для полноценной жилой комнаты, однако хорошо подойдет для использования в качестве кладовой, помещения для коммуникаций и прочих целей.
чердачное помещение классической двускатной крыши
Простой внешний вид
Простота конструкции создает и простоту внешнего вида. Для большинства частных застройщиков внешний вид двускатной крыши не является ее недостатком. Но для будущих домовладельцев, которые планируют строительство необычного и уникального, с архитектурной стороны, проекта, двускатная крыша будет не самым лучшим выбором. Для таких строений хорошо подходят комбинированные конструкции крыш, четырех скатные и прочие.
Наличие двух фронтонов
В отличие от четырехскатной крыши и даже односкатной, двускатная имеет по одному фронтону с каждой стороны, которые как правило обшиваются отделочном материалом: деревянной вагонкой, сайдингом и прочим материалами внешней отделки. Кровельный материал, которым накрывается обрешетка крыши, не используется для отделки фронтонов, поскольку выглядит неэстетично и портит внешний вид здания. Фронтоны – это уязвимые места крыши, их рекомендуется дополнительно утеплять изнутри, покрывать водостойкими смесями, фронтоны могут быть причиной накопления влажности в чердачном пространстве, чаще требуют ремонта в отличие от кровли.
деревянный фронтон двускатной крыши
Не подходит для домов с большой площадью
Для зданий со значительным по размеру периметром целесообразней будет монтировать четырехскатную крышу. Первоочередная задача любой крыши – это защита здания от негативного воздействия окружающей среды, как в верхней его части, так и защита боковых стен. Двускатная крыша хорошо защищает от прямого воздействия осадков и шквального ветра только две несущий стены дома. Две стены под фронтонами всегда подвержены прямому воздействию непогоды. Таким образом, двускатная крыша подойдет для домов прямоугольного периметра, где большие его стороны будут защищены фронтонами. Если же дом квадратной и большой площади, то при монтаже двускатной крыши половина его стен, верхней части не будет должным образом защищена кровлей.
Любая двускатная крыша – это разумный и экономичный выбор для жилого дома средней площади, позволяющий дополнительно получить скрытое кладовое и техническое помещение и даже обустроить маленькую комнату. Такие кровельные конструкции хорошо подходят для обустройства крыш летних кухонь, беседок, хозяйственных построек и прочих строений.
.
Двускатная крыша дома своими руками: инструкция по строительству
Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.
Двускатная крыша дома своими руками
Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.
Конструктивные элементы двускатной крыши
Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ. Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки. Работы лучше разбить на несколько этапов, каждый из них выполнять в строгой последовательности.
Содержание статьи
Этапы строительства
Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.
Наименование этапа | Содержание |
---|---|
Планирование | Следует определиться с элементами двускатной кровли, рассчитать параметры стропилин, их расположение, дополнительные элементы и т. д. Во время разработки проекта принимается во внимание климатическая зона проживания, ветровые и снеговые нагрузки и рельеф местности. Исходные данные берутся из таблиц СНиП, адаптируются к существующим условиям. Самостоятельно сделать такие расчеты очень сложно, нужно иметь специальное техническое образование. Да и не надо заниматься расчетами, на это потребуется очень много времени, а результат будет приблизительным. Дело в том, что данные о высоте снежного покрова и силе ветра в СНиП не изменялись около пятидесяти лет. За это время климатические условия претерпели значительные изменения, фактические показатели существенно отличаются от имеющихся в таблицах. Намного проще посмотреть построенные крыши на соседних домах и скопировать параметры несущих элементов. Это быстрее, дешевле и надежнее – прочность таких конструкций подтверждена временем. |
Заготовка строительных материалов | Во всех случаях необходимо покупать материалы с запасом. Величина запаса зависит от опытности строителей, сложности крыши и качества материалов. Не нужно экономить на стропильной системе, для ее изготовления следует использовать пиломатериалы не ниже первого класса. Почему? Застройщик не всегда на глаз может увидеть некоторые пророки досок, а первый класс дает гарантию качества в любом случае. |
Строительство стропильной системы | Приступать можно лишь после выбора конструкции и полной заготовки всех материалов. Стропильная система – сооружение, которое не имеет второстепенных элементов. Каждый упор, раскос или иной узел выполняет свою функцию, неправильные соединения или нарушения технологии изготовления обязательно станут причиной появления очень неприятных ситуаций во время эксплуатации здания. В настоящее время есть большой выбор крепежных элементов и строительных технологий, позволяющих облегчать физический труд кровельщиков, собирать стропильные системы относительно быстро и надежно. Наиболее опытные строители готовят все элементы на земле по шаблонам, на крыше они лишь собираются в единую конструкцию. |
Утеплительные и кровельные работы | Используются только в тех случаях, когда чердачные помещения планируется сделать жилыми. От вида утеплителей во многом зависят параметры кровельного пирога, номенклатура и стоимость материалов. Во время выбора утеплителя обязательно учитываются температурные условия в данной местности. Если толщина рассчитана неправильно, то от утепления будет больше вреда, чем пользы. Минеральная вата быстро отсыреет, деревянные элементы стропильной системы будут эксплуатироваться в условиях повышенной влажности. Как следствие – крыша преждевременно потеряет свои первоначальные показатели устойчивости, потребуется текущий или капитальный ремонт. В некоторых ситуациях затраты на капитальный ремонт могут превышать стоимость нового строительства. |
Монтаж системы водоотвода и снегозадержания | Система водоотвода монтируется на всех жилых домах, она не только направляет дождевые воды в выбранный участок, но и не допускает переувлажнения грунтов под фундаментами. Переувлажнение очень опасно – фундаменты неравномерно проседают, на фасадных стенах появляются трещины. Что касается снегозадержателей, то к этому вопросу следует подходить взвешенно. Дело в том, что на скатах с большим углом наклона снег не накапливается, снегозадержатели на них не нужны. Не требуются эти элементы и на крышах с небольшим наклоном (в пределах 20°), снег с таких крыш не падает, а постепенно тает. |
Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.
Стропильная система
Цены на брус
Брус
Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.
Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.
Рекомендуется деревянные элементы стропильной системы пропитать огнебиозащитой. Покупать можно любую марку, все они действуют примерно одинаково. Как правильно пропитывать доски?
- » data-font=»"Times New Roman", serif» data-listid=»2″ aria-setsize=»-1″ data-aria-posinset=»1″ data-aria-level=»1″>Материал должен быть полностью сухим и чистым. Пыль и деревянные опилки сметите метлой, доски разложите ровными рядами.
- Подготовьте состав согласно прилагаемой производителем инструкции. Пропитывается роликом, малярной кистью или пневматическим краскопультом. Быстрее всего работать валиком, намного труднее и медленнее пропитывать кисточкой. Желательно делать два слоя, второй наносится после высыхания первого. Если цвет пропитки незаметен, то рекомендуется добавить в нее любой краситель. За счет этого минимизируются риски пропусков покрытия.
Используемая невымываемая пропитка
Нанесение пропитки на пиломатериал
- Высохший и пропитанный материал надо хранить под навесом.
Пиломатериал
Стропильная система состоит из нескольких важных элементов.
Изготовление мауэрлата
Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.
Мауэрлат
Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.
Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме. Специально покупать их для мауэрлата нет смысла, можно пользоваться оставшимися после других работ кусками.
Крепление мауэрлата: мастер-класс
Изготовление стропильных ног
Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.
Строительные леса
Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы. Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.
Временный коньковый прогон
Обращайте внимание на положение горизонтального бруса
Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.
Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.
Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу. Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.
Посадочное место на стропильной ноге
Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.
Снизу стропильные ноги фиксируют гвоздями
На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами. Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.
Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой
Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.
Вбивается гвоздь в торец соединения
Прикладывается и фиксируется накладка
Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.
После того как все стропильные ноги установлены, демонтируйте временный прогон.
Установленные стропила
Убран временный коньковый прогон
Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся. Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.
Ригели
Ригели (вид снизу)
Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки. По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.
Затяжки и бабки
Гидрозащита между брусом и фронтоном
Наращивание досок по длине
Узел соединения затяжек и стропил
Крепление бабок к ригелям
Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка). Выбирать можно любой, но первый требует меньше времени на монтаж.
Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.
Вынос карнизного свеса
Фиксация кобылок для увеличения карнизного свеса
К торцам прибивают доску
Фото: стропила и лобовая доска
Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.
Фиксация уголками
Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.
Крепление ветровой доски
Фото: к дополнительным стропилам прибиты ветровые доски
На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.
Покрытие крыши
Цены на ветрозащитные мембраны
Ветрозащитная мембрана для кровли
Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.
Монтаж гидроизоляции
В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.
Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.
В чем преимущества их метода?
- » data-font=»» data-listid=»3″ aria-setsize=»-1″ data-aria-posinset=»1″ data-aria-level=»1″>Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги. За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.
- Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
- Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.
Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.
Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.
Гидроизоляцию закрепляют рейками
Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.
Шаг обрешетки
Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.
Доски обрешетки
Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.
Шаблон
Использование шаблона
Крепление доски обрешетки
Важно. Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.
На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.
Зазор на коньке
Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.
Подрезка длинных досок обрешетки
Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.
Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.
Ветровые связи
Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.
Прибивают торцевые доски
Карнизная планка
На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.
Монтаж металлочерепицы
Цены на металлочерепицу
Металлочерепица
Прибейте ветровые и карнизные планки с нахлестом примерно 10 см. Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.
Монтаж ветровых досок
Установлены ветровые планки
Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.
Лист металлочерепицы
Монтаж металлочерепицы
Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.
Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке
Закрепленная металлочерепица
При необходимости производят резку листов
Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров. Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.
Монтаж конька
Настоятельно рекомендуется при покупке металлочерепицы приобретать корректор царапин. С его помощью быстро заделываются механические повреждения лицевого покрытия листа, что увеличивает срок эксплуатации кровли.
Корректор царапин
Применение корректора
Монтаж кровли закончен, устанавливайте водосливную систему.
Монтаж кровли закончен
Вид со стороны ската
Видео – Как сделать двускатную крышу
обзор современных конструкций и способы монтажа
На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения.
Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.
Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок.
Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.
Преимущества и недостатки
Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:
- Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
- Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
- Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
- Доступность. Все используемые материалы недороги и доступны для приобретения.
- Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.
Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:
- Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
- Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
- Конструкция предполагает возможность потери тепла в отопительные период.
- Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.
Виды конструкции
Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:
- Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
- Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
- С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.
- Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».
Устройство двухскатной крови с мансардой
Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки.
Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться.
Каждая стропильная система состоит из следующих элементов:
- Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
- Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
- Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
- Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
- Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
- Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
- Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
- Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
- Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.
Этапы установки
Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни.
Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды.
Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.
В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки.
Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером.
Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!
Источник: http://KrovlyaKrishi.ru/vidy-krysh/dvuskatnaya/stroitelstvo-mansardnoj-kryshi-svoimi-rukami.html
Двускатная крыша – характеристики и преимущества. Жми!
Крыша дома – это конструкция, которая находится наверху строения. Она придаёт зданию красивый и законченный вид и защищает от солнечных палящих лучей, снега и дождя.
Каждый будущий владелец дома при его возведении хочет, чтобы крыша хорошо переносила все атмосферные невзгоды. Поэтому, прежде чем начинать строительство, необходимо решить, какому виду крыши отдать предпочтение, чтобы она надёжно защищала дом.
В нашей стране почти во всех регионах зима бывает снежной и холодной. Необходимо выбирать такой вид крыши, которая будет отлично противостоять ветру и атмосферным осадкам. Также она должна быть простой в монтаже, иметь хорошую обтекаемость и не протекать во время проливных дождей и оттаивания снега.
Какие бывают формы крыш
Крыши бывают плоскими и скатными. Плоские крыши почти не используются в строительстве домов, так как обслуживание конструкции такой формы будет проблематичным: дождевая вода на ней застаивается, а снег зимой приходится убирать самостоятельно.
Скатные крыши – это практичные конструкции. Атмосферные осадки не скапливаются на их поверхности, так как дождевая вода и снег свободно сходят по скату в водоотвод.
Этот вид крыш очень популярен при возведении индивидуальных домов и коттеджей.
В зависимости от конструкции каркасного элемента скатные крыши имеют следующие формы:
- односкатная;
- двускатная, или щипцовая;
- вальмовая;
- шатровая;
- полувальмовая;
- многощипцовая;
- мансардная и другие.
Наиболее популярным видом защитных конструкций при строительстве жилых построек считается двускатная крыша.
Она отличается лёгкостью создания и экономическим фактором, так как при возведении данной конструкции обрезки и другие отходы кровельного материала практически отсутствуют.
Ещё наши предки возводили двускатные крыши на домах, которые служили не одному поколению семей.
Типы двускатных крыш
Двускатные конструкции бывают трёх типов:
- симметричная;
- с разными углами наклона скатов;
- ломаная щипцовая (мансардная).
Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.
Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.
Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.
Симметричная двускатная крыша
- Это наиболее распространённый вариант двускатной крыши при строительстве индивидуальных жилых домов и коттеджей.
- Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.
- При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.
- Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.
Двускатная крыша с разными углами наклона скатов
Если угол одного ската сделать более 45 градусов, тогда под крышей можно обустроить дополнительное жилое помещение.
При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.
Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.
Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.
Ломаная щипцовая, или мансардная крыша
- Благодаря такой конструкции можно сделать полноценный второй этаж крыши с большими окнами и просторными комнатами.
- В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.
- Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.
- В качестве кровельного покрытия используются металлочерепица и другие материалы.
- Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции. Кроме того, двускатные крыши могут быть частью разнообразных комбинаций. Например, многощипцовая крыша состоит из большого количества:
- ендов;
- фронтонов;
- рёбер;
- щипцов.
Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.
Варианты стропильной системы
- Стропильная система – это основа любой крыши. Она будет нести все нагрузки, поэтому необходимо делать правильные расчёты перед началом работ.
- Прежде всего определяют высоту конька и угол наклона скатов будущей крыши.
- Учитываются вес кровли, обрешётки, снеговая и ветровая нагрузки.
- Стропильная система двускатной крыши может быть разных типов, которые различаются расположением подпорных элементов, а также крепежей.
Висячие стропила
- Данный вид стропильной системы используется, когда необходимо сделать лёгкую конструкцию крыши.
- Это может понадобиться, если в доме нет капитальных перегородок, а стропила будут опираться только на боковые стены.
Расстояние между стенами должно быть не менее 6 метров и не больше 14 метров.
Висячие стропила дают большую нагрузку на стены. Для её снижения применяются различные соединительные элементы по горизонтали и диагонали. С их помощью стропила скрепляются между собой. К таким соединительным элементам можно отнести:
- затяжки;
- подкосы;
- бабка;
- ригель.
Наслонные стропила
- Наслонная стропильная система используется, когда внутри дома есть капитальные стены.
- Монтаж таких стропил намного проще по сравнению с предыдущим вариантом.
- Основной опорной конструкции точкой будет коньковый прогон.
- Перед началом монтажа стропильной системы необходимо на стены уложить гидроизоляцию и установить мауэрлат.
Конструкция двускатной крыши
- При возведении двускатной крыши сначала необходимо уложить балки перекрытия. Материал для балок выбирают с учётом дальнейшего использования чердака.
- Если в нём планируется сделать помещение для хозяйственных нужд, тогда используют обычные доски.
- Для устройства мансардной комнаты понадобится толстый брус, который будет упираться на несущие стены.
- Балки крепятся между собой при помощи гвоздей.

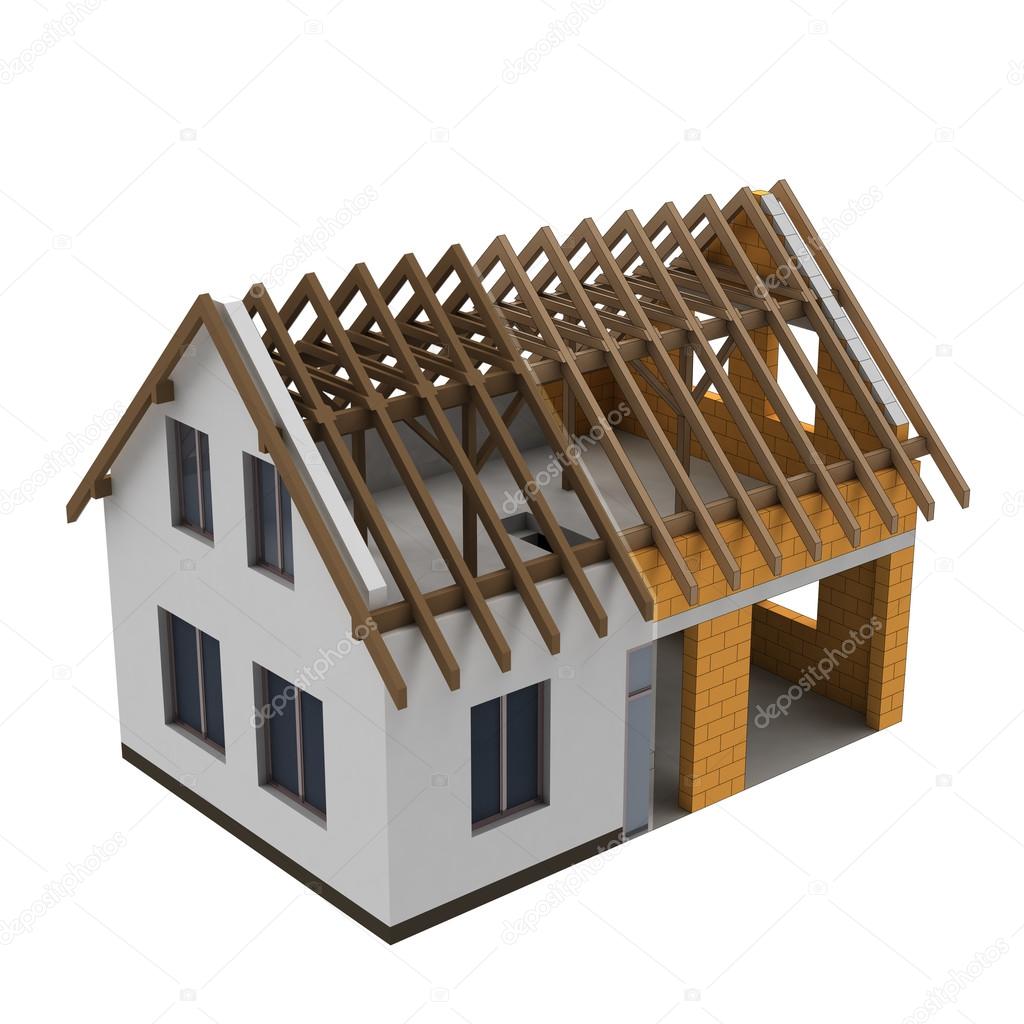

- Стропильная система – это несущий элемент крыши в виде каркаса, который крепится на перекрытии. Монтаж стропил должен быть грамотным, так как от этого зависит надёжность всей конструкции.
Основные элементы конструкции двускатной крыши.
- Мауэрлат – это «фундамент» крыши, и его часто устанавливают по всей длине несущей конструкции.
- Коньковый прогон крепится на несущие стойки в строго горизонтальном положении. Этот важный несущий элемент должен будет держать вес не только кровли, но и снега, который может скапливаться на крыше зимой.
- Обрешётка выполняется из бруска размером 40 х 40 или 50 х 50. Элементы обрешетки крепятся между собой при помощи гвоздей.
- Установка прогонов и стропил требует проведения тщательных расчётов, ведь погрешности в данном случае недопустимы.
Обрешётка и, соответственно, кровля будут держаться хорошо и служить долго лишь в том случае, если монтаж всех систем выполнен чётко и правильно.
Совет: Не стоит экономить на материале для стропил. Они должны быть сделаны из ровных досок прямоугольного сечения, без трещин, плесени и других признаков порчи.
Преимущества двускатной крыши
К достоинствам такого вида крыши можно отнести:
- Практичность. Если чердачное помещение сделать достаточно просторным, тогда в нём можно устроить мансарду или полноценный чердак для хозяйственных вещей.
- На чердаке или в мансарде можно устанавливать системы отопления и кондиционирования.
- Дождевая вода и снег прекрасно будут сходить с наклонной плоскости такого вида крыши.
- Оригинальный внешний вид. При строительстве можно выбрать схему возведения крыши как с одинаковыми, так и с разными углами наклона.
- Возведение двускатной конструкции не требует применения сложнейших технологических решений.
- Не требует больших денежных затрат во время проведения ремонтных работ.
- Даже неопытный домашний мастер сможет своими руками выполнить возведение такой крыши.
- Данный вид конструкции подходит по стилю любой форме основания.
- Воплощение любых дизайнерских идей в оформление конструкции: выпуклые или вогнутые скаты, различные декоративные элементы, оригинальные башни, арки.
Двускатная крыша, выполненная своими руками, – это отличный выбор для человека, который хочет построить долговечный и практичный дом. Ведь у такой конструкции множество преимуществ и полностью отсутствуют недостатки.
Источник: https://6sotok-dom.com/krysha/dvuskatnaya/raznovidnosti-konstrukciya-chertezhi-i-sxemy.html
Двускатная крыша своими руками, устройство стропильной системы
Популярным и распространенным видом покрытия дома является крыша с двумя скатами. Причинами явного предпочтения являются: достаточно простая технология возведения, скорость монтажа и приятная возможность доказать самому себе, что двухскатная крыша своими руками – реально выполнимая задача .
Нужные материалы, инструменты, желание и необходимые знания помогут справиться с возведением конструкции. Однако перед началом проведения работ следует уделить самое пристальное внимание безупречному расчету всех необходимых параметров – угла наклона, уровня нагрузки, размеров и количества отдельных элементов.
Игнорирование важных требований по безопасности сооружения может привести к плачевным результатам, иногда даже к обрушению кровли.
Особенности конструкции
Прежде, чем приступать к возведению важнейшего элемента своего дома, стоит подробнее узнать, как сделать двухскатную крышу и определиться с первоочередными действиями. Для этого нужно досконально знать, что собой представляет стандартная конструкция двускатной крыши.
Несущими элементами ее служит мауэрлат , призванный распределять нагрузку на стены, и опирающаяся на него система – стропильные ноги, конек, прогоны, стойки, подкосы, ригели, обрешетка. Каждый элемент выполняет определенную функцию, а в комплексе они представляют устройство двускатной крыши.
Стропильная система двухскатной крыши бывает 2-х типов – наслонной и висячей . Первый вариант выбирается при наличии внутренних несущих стен (или опор) и величине пролета 10 метров и более. Наслонные стропила нижними концами опираются на наружные стены, а средней частью – на опору.
Второй (с висячими стропилами) применяется, если расстояние между опорами не превышает шести – девяти метров. В этом случае опорой для стропил служат боковые стены. Чтобы возникающая при этом распирающая нагрузка не нанесла вред стенам, используют скрепляющую стропильные ноги затяжку.
Чаще всего используется двускатная кровля, где балки стропил упираются в жесткую опору боковых стен и являются сторонами равнобедренного треугольника. Дополнительная консольная часть – кобылки, исключают попадание осадков на стены строения.
Лучшим материалом для элементов стропильной системы двускатной крыши является хвойная древесина. Она достаточно легка в обработке и доступна по цене. В отличие от металлической конструкции, деревянная имеет меньший вес и позволяет возвести двускатную крышу своими руками.
Размер бруса зависит от нескольких параметров – длины стропильных ног, угла установки, нагрузок непогоды и собственно крыши, выбранного материала для кровли. Чаще используют брус шириной 10-15 см и толщиной 5 см при длине стропильных ног не больше 6 метров. Расстояние между стропилами в этом случае обычно составляет в среднем 1 метр.
Если вместо бруса вы отдали предпочтение доскам, то их параметры должны быть 50 х 150 мм или 60 х 200 мм, а расстояние между стропильными ногами уменьшается до 0,6-1,0 м.
Мауэрлат должен безупречно выполнять роль основания, поэтому для него выбирают брус с сечением от 10 х 10 см до 20 х 20 см. На этапе проектирования очень важно просчитать все нагрузки, и с учетом полученных результатов планировать размещение стропил и других элементов системы.
Основные преимущества
Дом с двускатной крышей – идеальный выбор для возведения конструкции самостоятельно. Такое устройство надежно и практично, обладает отличными эксплуатационными характеристиками, позволяет избежать применения слишком сложных элементов и существенно сэкономить на простоте конструкции.
Возможность изменения угла наклона и высоты кровли предоставляет возможность создавать различные дизайнерские решения с учетом климатических условий и общего стиля здания. К достоинствам выбора популярной конструкции следует отнести:
- функциональность – под крышей можно обустроить стильную и уютную мансарду, чердачное помещение;
- скорость монтажа – для возведения простого каркаса не нужна подъемная техника, с работой можно справиться самостоятельно в довольно сжатые сроки;
- практичность и надежность – при условии правильно выбранного угла наклона скатов дождевая вода и снежный покров не задерживаются на крыше. Как результат – отсутствие протечки и долговечность служения конструкции;
- доступная стоимость – использование недорогих материалов позволяет сэкономить на стропильной системе;
- эстетичность и возможность применения нестандартных решений.
Типы двускатных крыш
Две наклонные плоскости и фронтоны с боков – самая простая система обустройства крыши. Однако многие стремятся разнообразить ее и придать жилищу нотку индивидуальности. Если вы чувствуете в себе силы немного усложнить задачу и создать дополнительный комфорт, можно выбрать одну из разновидностей стильных решений покрытий здания:
- стандартная классическая двускатная крыша – с мансардой или без, самый простой вариант;
- двускатная крыша с разными скатами – интересная конструкция для дополниьтельных хозяйственных пристроек или гаража, часто предполагает дополнительное жизненное пространство в виде просторной мансарды или большого чердака;
- асимметричная – у нее смещен центр, чердак получится не очень просторным, зато визуальная привлекательность строения увеличивается в разы;
- ломаная – расположение скатов на различных уровнях. Прекрасный вариант, однако, воплотить его в реальность самостоятельно довольно сложно.
Угол уклона двускатной крыши
Одним из важнейших условий правильного функционирования двускатной крыши является выбор угла наклона . Этот показатель находится в диапазоне 20°- 45°, а иногда и выходит за эти рамки. В среднем крыши с двумя скатами проектируют под углом от 35-40 градусов.
При расчете следует учитывать многие факторы – климатические условия, материал кровли, общую конструкцию здания.
Слишком маленький уклон не обеспечивает схождение снега и сток воды, чрезмерно большой – увеличивает давление ветра.
Правда, во втором случае проблема решаема – нужно просто принять меры по усилению обрешетки и стропил. Но если дом находится в зоне постоянных сильных ветров, лучше сделать уклон более пологим.
Если же зимы в вашем регионе долгие и щедрые на осадки, бороться со снежным покровом стоит увеличением угла наклона до 45°. Однако необходимо еще учесть вид материала, который вы облюбовали для будущей крыши – профнастил, шифер, металлочерепицу или мембранные покрытия.
Практическая деятельность начинается с установки мауэрлата и последующего монтажа системы стропил . Подробно рассказать обо всех этапах установки и крепления ее элементов следует в отдельной статье.
На первый взгляд монтаж стропил двускатной крыши не сложен. Но следует помнить об основных составляющих успешного результата – предварительном проектировании, тщательном расчете и четком понимании, как построить двухскатную крышу.
Вникнув в основные нюансы и воспользовавшись подсказками профессионалов, вы с легкостью справитесь с возведением конструкции, и даже привлекательный вариант двухскатной мансардной крыши не вызовет особых затруднений.
Источник: https://kalk.pro/articles/roofs/stropil-naya-sistema-dvuhskatnoj-kryshi/
Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши
По сути двускатная крыша – это два ската, которые скреплены под определенным углом.
А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:- Традиционную симметричную.- Несимметричную, с разным углом скатов.
Ломанную, с преломлением скатов посередине.- Двускатную крышу с коньком не по центру здания.И их интересные комбинированные варианты.
Веками проверенная классика: от 30 до 60 градусов
Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник.
острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания.
А уже от самого угла зависят функциональные особенности такой крыши. Двускатная крыша, в зависимости от углов скатов, бывает таких видов:- Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.- Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.
Остроконечная с углом наклона 60 градусов. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.- Ломанная со скатами разных углов: 30 и 60 градусов.
Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами.
А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.
Скаты разной длины: для дополнительных пристроекДа, такая крыша смотрится необычно.
Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.Суть такого вида крыши в том, что у неё один скат заметно длинее другого.Тем более, что в плане строительства ничего сложного здесь нет:
Ломанная крыша: всё для уюта мансарды
В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс.
Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:- На скатах довольно сложно сделать качественные мансардные окна.
Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.- На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.- Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.
Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.- Утеплить такую крышу гораздо сложнее, чем ломанную.Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.
Как вы можете убедиться сами, проще не бывает:Или вот такие ломанные-переломанные:Ассиметричная крыша: дизайн и практичностьВ основе ассиметричной крыши, преломление которой идет по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая.
Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.Необычное “ломанное” внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами.
Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.
Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.
Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:
“Вычурности” стропильных систем двускатной крыши
А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила.
Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать.
А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.
С чердаком и без: меняем хлам на ценные метры
По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.
Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.
Уровни: мансарды с размахом
Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:- Одноуровневые мансардные крыши – самые простые в плане устройства.
Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум. — Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.
Из плюсов двухуровневых крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.
Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта “Дом Дока” готова построить для вас крышу любой сложности.
Источник: https://domdoka.satom.ru/articles/308086-vozmozhnye-vidy-dvuskatnyh-krysh-obzor-vidov-konstrukcii-dvuskatnoy-kryshi/
Двухскатная крыша: плюсы и минусы, разновидности (ломаная, симметричная, ассиметричная, с мансардой), элементы
Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.
Особенности устройства двухскатной крыши
Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.
Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:
- стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
- мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
- конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
- кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
- лежень в виде горизонтального бруска, нужен для распределения нагрузки;
- свес крыши, который защищает стены здания от влаги, предотвращая потёки;
- обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.
Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции.
Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной.
Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.
Виды двухскатных крыш
Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.
Симметричная или простая двухскатная кровля
Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.
В симметричной конструкции скаты имеют одинаковую площадь
Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.
Кровля асимметричной простой формы
Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.
Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.
Двухскатная ломаная конструкция крыши
Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.
Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов
Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации.
В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять.
Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.
Двухскатная крыша в разрезе
В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.
Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.
Преимущества и недостатки двухскатных крыш
Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений.
Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости.
При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.
Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:
- простое проектирование и строительство;
- лёгкий уход, быстрый сход осадков;
- быстрый монтаж кровельного покрытия;
- минимальное количество стыков, рёбер и соединений;
- одинаковая нагрузка на несущие элементы здания.
Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов.
Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю.
И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.
Особенности конструктивных элементов
Двухскатная кровля не требует создания особенно сложных систем основания и других элементов.
Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата.
Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.
Варианты систем стропил
Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях.
Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие.
В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.
На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли
Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли.
Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена.
Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.
Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.
Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.
Основные этапы монтажа
Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:
- Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
- При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
- После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
- Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.
Источник: https://roofs.club/kryshi/dvuhskatnaya-kryisha-foto.html
Виды двухскатных крыш
При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши.
Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш.
Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.
В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.
Особенности двускатной крыши
Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли.
В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:
- Традиционный симметричный вариант.
- Сложная разноуровневая крыша.
- Ломаные скаты с преломлением посередине.
- Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.
Обратите внимание! Все остальные варианты исполнения – их оригинальные комбинированные варианты. У каждого вида крыши – свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.
Традиционный симметричный вариант
Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.
Чем хорош острый угол?
- Его скаты хорошо отводят любые атмосферные осадки.
- На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
- Покрывать такую крышу можно любым кровельным материалом.
Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.
Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.
- Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
- Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
- Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
- Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.
Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.
Сложная разноуровневая кровля
- Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много.
- Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок.
- Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.
- Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.
Ломаные скаты
Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника.
Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно.
Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.
Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.
- На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
- Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
- Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
- Обыграть острые углы в интерьере практически невозможно.
- Утеплить острую крышу гораздо труднее крыши с ломаными линиями.
Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.
Ассиметричный вариант исполнения
При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого.
Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования.
Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.
Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.
На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон.
Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство.
Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.
Двухуровневая мансарда
Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.
Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.
Обобщение
Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.
Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.
При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши.
Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта.
Источник: http://bouw.ru/article/vidi-dvuhskatnih-krish
Двухскатная крыша: устройство, монтаж, расчет
В жилищном строительстве, особенно в малоэтажном, можно наблюдать большое разнообразие типов и видов крыш, которые отличаются, как своей конструкцией, подчас весьма причудливой, так и кровельным материалом. Но какую бы конструкцию не имела кровля, она все равно подпадает под одну из разновидностей по количеству скатов: одно-, четырех или двухскатная крыша.
Односкатная крыша редко применяется для обустройства частных домов, ввиду её непрезентабельного вида и малого чердачного пространства, что влечет за собой дополнительное утепление. Четырехскатные конструкции намного сложнее и дороже в устройстве.
Крыша двухскатная представляет собой две наклонные прямоугольные плоскости, которые соединяясь в верхней части, нижними краями опираются на стены дома — это самая распространенная форма кровельной конструкции на территории стран СНГ. С торцевых сторон в двухскатной крыше находятся фронтоны, которые могут выполняться из материала стен, а могут быть оформлены в художественном виде, или иметь вход на чердак. В местностях, где под строительство выделяются маленькие участки, хозяева нередко устраивают на чердаке простой двухскатной крыши жилое помещение, тем самым увеличивая полезную площадь здания, и при этом, не сокращая огород или двор.
↑Преимущества двухскатных конструкций
При всем многообразии кровель, двухскатная кровля является самой простой в техническом исполнении и более востребованной в малоэтажном строительстве, помимо этого такая форма:
- меньше подвержена риску протечек, поскольку не имеет ендов, разжелобков;
- экономична, так как на её устройство расходуется меньше материала;
- есть возможность устроить в чердачном пространстве жилое помещение по типу мансарды;
- достаточно простое устройство и легкость монтажа.
Двухскатная стропильная крыша состоит из мауэрлата и стропильных ног. Кроме этого она содержит достаточно много различных подкосов, стоек, ригелей, упоров, обрешетки. К конструкции кровли относится и пароизоляционный слой, утеплитель, гидроизоляция и кровельное покрытие. Все составляющие кровли должны быть указаны в чертеже двухскатной крыши.
↑Начало возведения стропильной системы
В первую очередь, на стене из кирпича по верхнему краю устраивается армированный пояс из бетона. К деревянным стенам это не относится. В армопояс с шагом в 60 см вставляются оцинкованные болты-шпильки.
обустройство мауэрлата
После того, как бетон приобрел необходимую прочность, которая в полной мере достигается через 28 суток при положительных температурах окружающей среды, проводится его гидроизоляция. Для этого можно уложить два слоя рубероида, или наклеить на горячий битум один слой. Далее в брусе, который будет служить мауэрлатом, сверлятся отверстия диаметром, соответствующим диаметру шпилек.
Длина шпилек должна быть такой, чтобы они выступали над брусом на 3 см, для последующего их закрепления гайками.
Для дома с двухскатной крышей в качестве мауэрлата используется брус сечением 150х150 мм или 100х150мм, который насаживается на шпильки и затягивается гайками.
↑Проектирование крыши
Прежде чем начинать строительство крыши, необходимо сделать проект кровли, в котором будет указан уклон, вид стропильной системы, все материалы для паро- и гидроизоляции, вид утеплителя, вид кровельного материала. Имея такой проект легче подсчитать необходимое количество строительных материалов. Первым делом нужно выбрать уклон крыши. При его выборе ориентируются климатическими особенностями данного региона:
- высотой снежного покрова;
- количеством летних осадков;
- розой ветров.
В зависимости от количества летних и зимних осадков выбирается угол наклона и величина свесов кровли.
Обычно, при расчете двухскатной крыши берется величина не более 45 градусов, но стоит помнить, что чем положе скат крыши, тем большие нагрузки он будет испытывать от снега и дождя.
В то же время, поднимая угол ската, мы тем самым увеличиваем парусность кровли, что влечет за собой усиление стропильной системы и увеличение стоимости всего строительства, так как увеличивается площадь кровли.
↑Устройство двухскатной крыши
Для стропильных ног используется доска 150х50мм. Возведение стропильной системы начинается с изготовления двух конструкций в виде треугольников, собираемых на земле. Далее эти конструкции поднимаются наверх и закрепляются на мауэрлате, с помощью подкосов и скоб.
каркас стропильной системы
После этого два треугольника связываются между собой коньковыми досками. Если конструкция двухскатной крыши предполагает большие пролеты, стропильные ноги удлиняются второй доской, а место стыка усиливается дополнительно обрезком такой же доски с двух сторон.
Продолжают устройство стропильной системы постановкой рядовых стропил, которые, так же как и первые два, стыкуются с мауэрлатом методом врубки, устраиваемой на стропиле. Шаг стропил выбирают с таким расчетом, чтобы между ними впоследствии уместился теплоизоляционный материал. Кроме этого нужно помнить, что в мауэрлате имеются шпильки, которые должны находиться между стропильными ногами.
врубка стропил в мауэрлат
Схема двухскатной крыши может содержать элементы будущего мансардного помещения. В этом случае возводятся вертикальные стойки, которые в будущем будут служить частью мансарды. Вертикальные стойки могут опираться на балки перекрытия и укрепляться подкосами и ригелями.
Монтаж двухскатной крыши продолжается устройством обрешетки. Для неё обычно используются бруски сечением 50х50 мм или доска толщиной не менее 2-2,5 мм. Обрешетка делается в зависимости от выбранного кровельного покрытия сплошной или с зазорами. Для мягкой кровли из рулонных материалов обрешетка выполнятся сплошным настилом.
После установки стропил можно делать пароизоляцию и укладывать теплоизоляционные плиты в межстропильное пространство, после чего настилать гидроизоляцию.
Все деревянные элементы двухскатной кровли должны быть обработаны антисептиками для предотвращения гниения древесины.
При строительстве дома фронтоны двухскатной крыши иногда закладываются кирпичом или выполняются из бревна, т.е. они являются как бы продолжением торцевых стен здания. Но в целях экономии они могут быть сделаны из более дешевого материала и впоследствии отделаны более красочными декоративными материалами. Если в чердачном пространстве предполагается устроить мансарду, один из фронтонов может послужить входом в неё.
Также советуем посмотреть:
Как сделать двухскатную крышу | Строительный портал
Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.
- Устройство двухскатной крыши
- Строительство двухскатной крыши
- Двухскатная крыша своими руками: видео – инструкция
Устройство двухскатной крыши
Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.
Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.
Двухскатная крыша: фото
Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.
Конструкция двухскатной крыши состоит из следующих основных элементов:
- Кровля.
- Обрешетка и контробрешетка.
- Коньковый прогон.
- Стропила.
- Мауэрлат.
- Стойки.
- Раскосы и диагональные связи.
Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.
Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.
Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.
Таблица №1
При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.
Таблица №2
По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли. Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.
В нижеприведенной таблице указаны углы наклона для различных типов кровли:
Таблица №3
Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.
Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».
Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.
Двухскатная крыша: видео
Строительство двухскатной крыши
Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.
Возведение стропильной конструкции
Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:
Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.
Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.
Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.
Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.
Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.
Изоляция двухскатной крыши
После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.
Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.
Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.
Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:
- Теплопроводность должна быть, чем ниже, тем лучше.
- Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
- Устойчивость к влаге. Чем она выше, тем лучше.
- А также на пожароопасность и экологичность материала.
Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.
Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.
Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.
Укладка кровли
Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.
Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.
Двухскатная крыша своими руками: видео – инструкция
Создание скатных и двускатных крыш вручную
Информация в этой статье относится к:
ВОПРОС
Как я могу вручную создать Hip или двускатную крышу?
ОТВЕТ
В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как вручную рисовать плоскости крыши для создания шатровой крыши и как вручную создавать плоскости крыши для двускатной крыши.
Home Designer Pro также позволяет автоматически создавать крыши.Вы можете использовать автоматические кровельные инструменты для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.
Создание плоскостей крыши вручную
- Сначала запустите Home Designer Pro и выберите Файл> Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
- Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof .
- Снимите флажок Auto Rebuild Roofs , если он установлен.
-
- Установите значение шага (12 дюймов) на 6 дюймов.
- Обратите внимание, что Roof Overhang установлен на 18 дюймов. В этом руководстве мы не будем изменять это, но это важно помнить для последующих шагов.
- Выберите Сборка> Стена> Прямая внешняя стена и нарисуйте по часовой стрелке полностью замкнутую прямоугольную конструкцию с 4 стенами.
Для целей этого примера наша структура имеет размер 30 футов на 40 футов.
- Выберите Build> Roof> Roof Plane , щелкните и перетащите базовую линию по длине стены.
Создавая шатровую крышу, убедитесь, что не проводите рисование по всей длине стены, так как вам потребуется пространство с обоих концов для смежных плоскостей крыши.
- Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.
- Щелкните внутри комнаты, чтобы установить край гребня плоскости крыши и завершить первую плоскость крыши.
Двускатная крыша создается двумя противоположными плоскостями крыши, которые встречаются на коньке.
Создание двускатной крыши с помощью ручных плоскостей крыши
- Используя описанные выше шаги, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.
- Используйте инструмент Select Objects , чтобы выбрать верхний край нижней плоскости крыши.
- Нажмите кнопку редактирования Соединение плоскостей крыши , затем щелкните нижний край верхней плоскости крыши, чтобы присоединиться к выбранному краю первой плоскости.
Примечание. Чтобы использовать инструмент «Соединить плоскости крыши», вы должны сначала определить, какие края плоскостей крыши могут выходить для пересечения на гребне, перегибе или впадине. Программа будет пытаться соединить две плоскости вдоль линии, где они пересекаются, когда это возможно.
- Теперь у вас должно получиться две соединенных плоскости крыши.
- Теперь вытяните стороны каждой плоскости крыши так, чтобы они выходили за внешние стены.
Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.
- Нажав на эту размерную линию, мы можем установить расстояние между стороной плоскости крыши и внешней стороной слоя стены с помощью отображаемого встроенного текстового поля.
- Вылет по умолчанию , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.
-
- Если вылет установлен на 18 дюймов, плоскость крыши будет на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
- Если мы установим выступ на ноль, край выступа будет точно совпадать с внешней стороной стены.
- Мы хотим измерить 18 дюймов от внешней стороны, поэтому мы вводим отрицательные восемнадцать дюймов (-18 дюймов) и нажимаем . Введите .
- Повторите этот процесс для другой стороны верхней плоскости крыши.
- Вы можете повторить этот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув любой боковой край, выберите ручку Move и перетащите ее, пока она не зафиксируется на углу другой плоскости крыши. Обратите внимание на красный индикатор, отмечающий точку привязки.
- Выберите 3D> Создать камеру перспективы> Полный обзор , чтобы увидеть, что теперь у нас есть законченная, нарисованная вручную двускатная крыша.
Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной в плане, над которой нет другой стены.
Создание вальмовой крыши с помощью ручных плоскостей крыши
- Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши в нашем плане, выбрав Build> Roof> Delete Roof Planes .
- Нарисуйте вручную плоскости крыши над каждой внешней стеной плана.
- Щелкните сбоку одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что у вас выбрана правильная кромка, щелкните инструмент редактирования Соединить плоскости крыши , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.
- Повторите то же самое для остальных плоскостей крыши.
- Теперь соедините коньки верхней и нижней плоскостей крыши с помощью инструмента редактирования Соединить плоскости крыши .
- Чтобы соединить меньшие боковые плоскости крыши, просто перетащите его маркер редактирования, пока он не зафиксируется на пересечении.
- Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть готовая вальмовая крыша.
БОЛЬШЕ ИНФОРМАЦИИ
Более подробную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав меню Help и нажав Launch Help , чтобы отобразить меню справки программного обеспечения.Щелкните вкладку «Содержание» и прокрутите вниз до главы «Крыши» для дальнейшего просмотра информации.
Обрамление двускатных крыш | Ана Уайт
Я должна сказать, что мы так рады, что построили Момплекс с использованием ICF. Очень приятно знать, что мы, , могли бы, , вставить двери и утеплить потолок наверху и иметь возможность включать отопление. Не говоря уже о том, что стены в 2–3 раза более изолированы, чем большинство стен из каркаса.
Но как бы мы ни были довольны своим решением использовать блоки ARXX для внешней стороны Momplex, мне не хватает обрамления палками.Я скучаю по деревянным постройкам.
Итак, этот проект — обрамление этих маленьких крыш над входными дверями Момплекса — до сих пор был одним из моих любимых.
У нас уже есть сообщения, прикрепленные к сонотрубкам (хе-хе, видите? Я сегодня намного умнее! Спасибо!), И передний заголовок прикреплен к сообщениям. Мы выбрали посты 4×6, потому что огромный размер Momplex просто требует такого большого поста, чтобы сохранить правильные пропорции.
Итак, теперь мы собираемся создать крышу, которая находится поверх столбов.
Шаг 1
Первое, что мы делаем, это прикрепляем 2×6 к самому Momplex, чтобы прикрепить к нему крышу. На этом этапе все, что мы делаем, это прикручиваем 2×6 к этим черным крепежным полосам.
Шаг 2 Инструкции
И затем мы прикрепляем 2x6s поверх столбов и связываем 2×6, прикрепленные к Momplex. Мы выбрали длину этой доски так, чтобы она точно соответствовала ширине двух кусков жести, поэтому нам не придется потом раскалывать ее до нужного размера.
Шаг 3 Инструкции
Эта плата прикручена к шапке. Все проверено на квадрат.
Шаг 4 Инструкции
За счет чрезмерного расширения мы работаем над свесом прямо в каркас крыши.
Шаг 5 Инструкции
А потом проделываем то же самое с другой стороной.
Шаг 6 Инструкции
Как только все встанет на свои места, самое время усилить стык крыши Momplex-small.Нам нужно что-то в бетоне, чтобы поддержать сторону крыши, НЕ поддерживаемую 4×6. Таким образом, Ram просверливает отверстия с помощью дрели по бетону, забивает в них бетонные анкеры и скрепляет все болтами.
Пришло время веселья!
Шаг 7 Инструкции
Наконец-то мы разрезаем эти стропила! Мы всегда использовали угольник для стропил, вырезанные вручную пасти (выемка, где стропила встречается с боковой стенкой) и углы стропил.На этот раз я нарисовал всю крышу в Google Sketchup, но мы помечаем птичьи устья квадратом для стропил. Технологии не всегда умнее старомодных технологий.
У нас все крыши 4/12 — это означает, что крыша поднимается на 4 дюйма каждые 12 дюймов. Вы можете найти этот угол, совместив отметку 4 дюйма и отметку 12 дюймов на краю доски. Чтобы вырезать птичий рот, мы выровняли отметку 2 дюйма и отметку 6 дюймов (коэффициент 4/12) и отметили ее.
Шаг 8 Инструкции
А затем вручную вырежьте пасть из пасти птицы.Таким образом, кусок древесины представляет собой треугольник со сторонами под прямым углом 2 дюйма и 6 дюймов соответственно (за вычетом ширины полотна пилы).
Шаг 10 Инструкции
С шестом в центре и поднятым другим стропилом он идеально подходит!
Шаг 11
Вы видите, что на конце стропил есть выемка? Это птичий пасть, которую мы вырезали из нее.
Шаг 12
Удовлетворенные стропилами, вырезаем оставшиеся из них и начинаем сверление карманов.Крег Джиг (нет, это не спонсируемый пост) только что выпустил HD jig < / a> и мы решили попробовать на этих крышах.
Шаг 14
Крепим стропила с прорезями кармана.
Шаг 15
Затем прикрепите стропила к стойке с отверстиями для карманов.
Другой набор стропил поддерживает другой конец стойки.
Затем мы просто продолжаем добавлять стропила, 24 дюйма по центру, вниз по стойке конька. Некоторые подсказки — мы отметили все стыки на стойке и по бокам ПЕРЕД креплением — все легче сделать, когда вы НЕ поднимаетесь по лестнице. срежьте переднюю часть сторон под углом, чтобы края стали мягче.
И прежде чем мы узнали об этом, были подняты последние стропила и появилась крыша!
Но мы еще не закончили! Нам нужно заделать еще одну крышу.
В Момплексе вы все делаете дважды.
Мы благодарны за то, что у нас есть две потрясающие мамы!
И второй раз всегда проходит намного плавнее и быстрее.
Маленькие крыши еще даже не закончены, но я так вдохновлен каркасом! Я знаю, что мы сами строили Момплекс с ограниченным бюджетом, и мы не можем построить каждой маме особняк, которого она заслуживает, но такие мелочи, как потратить несколько дней, чтобы убедиться, что дверной проем прикрыт, а фасад выглядит немного красивее это то, что мы можем сделать.
И гордитесь!
навесов с двускатной крышей Милуоки | Строители складских помещений на заказ
Наружные навесы с двускатной крышей — самое популярное решение для хранения вещей от Mainus Construction. Большинство жилых домов имеют двускатную крышу, благодаря чему сараи невероятно легко сочетаются с внешним видом и стилем вашего дома. Мы индивидуализируем все, от свеса и длины крыши до черепицы, сайдинга, окон и дверей. Наш популярный навес 10х12 с двускатной крышей идеально подходит для безопасного хранения громоздкого дворового оборудования, не занимая драгоценного места в гараже.
Просмотрите нашу таблицу цен на односкатные навесы для очень надежных стандартных моделей.
Посмотреть все специальные варианты навесов!
Материалы и конструкция фронтального навеса
Во всех конструкциях навесов от Mainus Construction используются продукты LP Smart Trim и Smart Panel , обеспечивающие низкие эксплуатационные расходы и превосходную защиту от атмосферных воздействий. Мы строим навесы на заказ с прочной деревянной рамой 2×4 и напольными направляющими 4×4 для максимальной надежности в суровых погодных условиях Висконсина.Навесы для хранения на открытом воздухе от Mainus Construction могут быть полностью настроены по вашему запросу, включая любые материалы или аксессуары, разрешенные местными строительными нормами. Наши навесы стандартно оснащены красивыми полами из высококачественной фанеры BCX.
Варианты цвета черепицы
Переезд и ремонт сарая
Мы построим вам новенький сарай, да. Мы также просто переместим ваш текущий, если вы этого хотите. Наши погрузчики обладают оборудованием и знаниями, необходимыми для безопасной перевозки вашего сарая из одного места в другое, будь то несколько дюймов или другой город.
Или мы можем отремонтировать ваш нынешний сарай, если вы не собираетесь покупать новый. Всякое случается. Деревья падают после грозы. Дети пробивают шары через окна. Вы забываете поднимать лезвие газонокосилки, когда пересекаете губу. Как бы то ни было, мы можем отремонтировать ваш сарай . Просто позвоните нам.
Настраиваемые варианты навеса для хранения
Современные навесы и навесы для отдыха не исключены в Mainus Construction.
Строим навесы большие, средние и малые, а также домики для игр, полноценную сантехнику внутри бассейнов, мастерские.гаражи и многое другое. Просто скажите нам, что вы хотите, и мы это построим.
Позвоните в Mainus Construction прямо сейчас, чтобы узнать о лучших складских помещениях в Милуоки. Если вы можете это мечтать, мы сможем это построить.
определение фронтона от The Free Dictionary
В переднем фронтоне, под нависающим надрезом второго этажа, рядом с улицей, была дверь магазина, разделенная по горизонтали посередине, с окном в верхней части, которое часто встречается в домах несколько древняя дата.
НА ПОЛОВИНЕ переулка одного из наших городков Новой Англии стоит ржавый деревянный дом с семью остроконечными фронтонами, обращенными к различным точкам компаса, и огромным дымоходом в центре.
Следовательно, становится крайне необходимо кратко поработать с большей частью традиционных знаний, темой которых был старый дом Пинчхон, также известный как Дом семи фронтонов.
Григгс, откровенно говоря, имела обыкновение исследовать дом от подвала до чердака, и ее отчет о его состоянии всегда был одним и тем же — «аккуратным, как воск.»Конечно, была одна комната, которая всегда была заперта против нее, западный фронтон, выходивший на сад и сосновый холм за ним.
Однажды она обнаружила, что дверь западного фронтона не заперта.
Thomas Lynde — кроткий человечек, которого жители Эйвонлеи прозвали «мужем Рэйчел Линд», — сеял свои поздние семена репы на холме за амбаром, а Мэтью Катберту следовало бы сеять свои семена на большом красном поле ручья вдали от Грин Миссис
«Я просто перейду в Зеленые Мезонины после чая и узнаю у Мариллы, куда он ушел и почему», — наконец заключила достойная женщина.
В долине внизу лежал город, из которого они только что уехали, его наиболее выдающиеся здания были видны, как на изометрическом чертеже, среди них широкая башня собора с его нормандскими окнами и огромными проходами и нефом, шпили собора Святого Томаса, остроконечная башня Колледжа и правее башня и фронтоны древнего приюта, где и по сей день паломник может получать свою подачу хлеба и пива.«Спасибо, я закончила с геометрией, изучая или преподаю ее», — сказала Энн Ширли, немного мстительно, когда она швырнула несколько потрепанный том Евклида в большой ящик с книгами, торжественно хлопнула крышкой и села вниз, глядя на Дайану Райт через чердак Зеленых Мезонинов серыми глазами, подобными утреннему небу.
Марилла на кухне внизу, готовила варенье из голубой сливы, услышала это и улыбнулась; затем вздохнул при мысли, как редко этот милый смех будет эхом разноситься по Зеленым Мезонинам в ближайшие годы.
Они с Дайаной Барри собирали яблоки в саду Зеленых Мезонинов, но теперь отдыхали от своих трудов в солнечном углу, где на крыльях ветра, который все еще был сладким летом с благовониями, плыли воздушные потоки чертополоха. папоротников в Призрачном лесу.
Море издалека гудело, поля были голыми и чистыми, опоясанными золотым жезлом, долина ручья под Зелеными Мезонинами залита небесно-пурпурными астрами, а Озеро Сияющих Вод было синим, синим и синим ; не переменчивую голубизну весны или бледную лазурь лета, а чистую, стойкую, безмятежную голубизну, как будто вода миновала все настроения и напряжения эмоций и успокоилась, не нарушая непостоянных снов.
двускатных крыш на немецком языке — Англо-немецкий Словарь
Курятник был построен около 1920 года с незавершенным внутренним убранством, а также имеет остроконечную крышу .
Der um 1920 entstandene Hühnerstall ist nicht fertig ausgebaut, hat jedoch ebenfalls ein Satteldach .
WikiMatrix WikiMatrixОн имеет двускатную крышу с таким же уклоном, что и основная крыша.
Es hat ein Giebeldach , das die gleiche Neigung aufweist, wie das Hauptdach.
WikiMatrix WikiMatrixЗдание вокзала с 1859 года представляет собой двухэтажное здание с остроконечной крышей .
Das Empfangsgebäude aus dem Jahr 1859 ist ein zweistöckiges Bauwerk mit Satteldach .
WikiMatrix WikiMatrixОн также имеет четырехскатную крышу и остроконечную крышу , изготовленную в основном из кипарисового дерева.
Er hat ebenfalls ein an vier Seiten abgeschrägtes Dach mit Giebeln und besteht hauptsächlich aus Zypressenholz.
WikiMatrix WikiMatrixОн имел два этажа и крестовую остроконечную крышу .
Es hat zwei Geschosse und ein traufständiges Dach .
WikiMatrix WikiMatrixИмеет двускатную крышу и по три окна с каждой стороны.
Er besitzt eine flache Decke und je drei Fenster auf den Langseiten.
WikiMatrix WikiMatrixЭтот мой шерпский дом большой, двухэтажный, с низкой скатной крышей , , покрытой черепицей.
Das Sherpa-Haus meiner Eltern ist groß; es ist zweistöckig und hat ein niedriges mit Schindeln gedecktes Giebeldach .
jw2019 jw2019Состоит из подвала, цокольного этажа и частично второго этажа, образованного высокой двускатной крышей с мансардными окнами.
Es besteht aus einem Keller, Erdgeschoss und teilweise zweiten Stock, gebildet von einem hohen Giebeldach mit Gauben.
WikiMatrix WikiMatrixНа очень стилизованной иллюстрации на карте 1665 года изображена башня с двускатной крышей рядом с часовней.
Eine stark stilisierte Abbildung auf einer Karte von 1665 zeigt neben der Kapelle einen Turm mit Satteldachbekrönung.
WikiMatrix WikiMatrixГлавный дом и угловые флигели имели двускатных крыш , покрытых простой черепицей, вероятно, под углом 45–50 градусов.
Das Haupthaus und die Eckflügel hatten mit Biberschwanz gedeckte, vermutlich um 45–50 Grad geneigte Satteldächer .
WikiMatrix WikiMatrixПлатформа острова имеет крышу в классическом стиле городской железной дороги: остроконечная крыша , поддерживаемая чугунными колоннами.
Der Mittelbahnsteig verfügt über ein Dach в классе S-Bahnmachart: ein Satteldach , das von gusseisernen Säulen getragen wird.
WikiMatrix WikiMatrixЭто была конструкция с остроконечной крышей и стенами, которые могли обеспечить определенный комфорт как зимой, так и летом.
Es besaß ein Giebeldach und Wände, die sowohl im Sommer als auch im Winter ein gewisses Maß an Komfort gewährleisteten.
СПД СПД106 С.Мэйн-стрит была построена в 1873 году и имеет фальшивый фасад с парапетом, который скрывает двускатную крышу .
106 S. Main Street wurde 1873 erbaut und besitzt eine falsche Front mit Brüstung, die das Giebeldach verbirgt.
WikiMatrix WikiMatrixМеньшие дома с остроконечными крышами за Шюттингом были снесены в 1913 году при расширении здания торговой палаты.
Die kleineren Giebelhäuser hinter dem Schütting mussten 1913 für die Erweiterung des Handelskammergebäudes weichen.
WikiMatrix WikiMatrixВ рамках этой реконструкции замку снова была придана двускатная крыша ; ; раньше у него была плоская крыша в стиле 1960-х годов.
Bei dieser Renovierung erhielt die Burg auch wieder ein Satteldach ; vorher hatte sie ein einfaches Flachdach im Stile der 1960er Jahre besessen.
WikiMatrix WikiMatrixЭто двухэтажное кирпичное здание в стиле колониального возрождения с остроконечной крышей и небольшим входным крылом на юго-западе.
Es ist ein zweistöckiges Backsteingebäude im Stil des Colonial Revival mit einem Satteldach und einem kleinen Eingangsvorbau an seiner südwestlichen Seite.
WikiMatrix WikiMatrixЗдание было увенчано двускатной крышей , размеры которой с запада ограничены деревянной спиральной крышей в стиле барокко [фото 09, фото 04].
Das Gebäude ist mit einem Doppelfallhöhe — Schindeldach überdeckt, grenzt auf der westlichen Seite mit einem hölzernen Volutengiebel im Barockstil [абб.09, абб.
Обычное сканирование Обычное сканированиеДвухэтажное здание с остроконечной крышей и красивой внутренней лепниной типично для франконско-гессенского деревянно-каркасного строительства эпохи Возрождения после 1555 года.
Das zweigeschossige Gebäude mit Satteldach und schönen Stuckarbeiten im Inneren ist ein typischer Vertreter für die fränkisch-hessische Fachwerkbauweise der Renaissance-Zeit nach 1555.
WikiMatrix WikiMatrixВ регионах с сильным ветром и проливным дождем двускатные крыши строятся с крутым уклоном, например, для предотвращения проникновения воды.
In Gebieten mit starkem Wind und Regen werden Satteldächer mit steilem Neigungsgrad errichtet, um zum Beispiel eindringendem Wasser vorzubeugen.
WikiMatrix WikiMatrixДля сравнения, в горных и альпийских регионах двускатные крыши имеют более пологий уклон, поскольку это лучше удерживает снег и снижает риск неконтролируемого схода лавины.
Im Vergleich dazu findet man in Berg- und Alpenregionen Satteldächer mit niedrigerem Neigungsgrad, da diese Schneemassen besser auffangen können und somit die Gefahr eines unkontrollierten Rutschens bzw.Abgangs verringern.
WikiMatrix WikiMatrixСообщается, что издалека скала напоминает корабль под парусом, но с близкого расстояния она больше похожа на дом с двускатной крышей .
Aus der Ferne erinnert die Form des Felsens an ein Schiff unter Segeln, während sie aus der Nähe eher einem Haus mit Giebel gleicht.
WikiMatrix WikiMatrixЦерковь Святой Марии Гебурт (Моншау) в стиле крестьянского барокко, построенная с 1649 по 1650 год, построена из грубой кирпичной кладки Заальбау, со слегка изогнутой двускатной крышей .
Pfarrkirche St. Mariä Geburt im Stil des Bauernbarock, erbaut 1649–1650, ein in rohem Bruchsteinmauerwerk errichteter Saalbau, mit einem leicht geschweiften Satteldach .
WikiMatrix WikiMatrixДом по адресу 2801 South Menlo Avenue — это двухэтажное здание, построенное до 1901 года, с крутой скатной крышей , выступающим крыльцом во всю длину и круглыми колоннами крыльца.
2801 South Menlo Avenue — das zweistöckige Haus wurde vor 1901 erbaut und verfügt über ein steiles Giebeldach und eine über die volle Länge laufende Veranda mit rund Säulen.
WikiMatrix WikiMatrixРанние голландские дома в этом регионе были сделаны из булыжника и имели крутые остроконечные крыши , как, например, Бронк-хаус, национальный исторический памятник через реку Гудзон в Коксаки.
Frühe Häuser aus der Gegend wurden aus Feldsteinen gebaut und hatten steile Dächer wie etwa das Bronck House, национальный исторический памятник на берегу реки Гудзон в Коксаки.
WikiMatrix WikiMatrixОба трехэтажных конца двускатной крыши очень изысканно спроектированы с заколками спиралей, и каждая из пяти пирамид наклонена к основанию перегородок.
Beide dreigeschossigen Giebelseiten sind sehr schmuckvoll mit Volutenspangen und jeweils fünf Pyramiden auf den Enden der Geschossteilungen ausgeführt.
WikiMatrix WikiMatrixPPT — Плоские крыши и знакомство с двускатными крышами Презентация в PowerPoint
Плоские крыши и знакомство с двускатными крышами MS Martin / март 2004 / обзор и объединение в марте 2007 г., обзор марта 2010 г.
Обзор потолочной рамы Calc’s
Спецификация, например, следующая копия на чистой бумаге • Балки 150 x 38, распиленный Oregon @ расстояние между центрами 600 мм, макс.пролет 3,6 м • Триммеры 100 x 38 пиломатериалы Oregon @ расстояние между центрами 600 мм • Подвесная балка 240 x 45 из твердой древесины, макс. пролет 5,4 м • На следующем эскизе нарисуйте балки и подвесную балку в масштабе и также укажите положение триммера.
Эскизное изображение ниже 100 мм для стеновых рам (не показано) Показаны внутренние размеры помещения 4,100 3,300 5,800 8,350
Formula’s Количество балок = ширина комнаты — 1 шаг Длина подвесной балки = длина комната + 2 x толщина стены Обрезки = длина стены — 1 интервал
Балки 8.350 — 1. 600 = 13,916 — 1 = скажем, 14 — 1 = 13 Заказ 13 @ 6,0 м
Подвесная балка 4,150 + .200 = 4,350 Заказ 1 @ 4,5 м
Триммеры 5,800 — 1 = 9,666 — 1,600 Скажем, 10-1 = 9 триммеров на двух концах плюс внутренняя стенка 9 x 3 = 27, 27 x 0,600 = 16,2 лин / м Заказ 2 на 6,0 м, 1 при 4,2 м
Плоский конструкция крыши • Текст базовой рамы крыши и потолка — из P23 • Плоские крыши объединяют в себе крышу и потолочную раму • Обычно описывается как одна с уклоном менее 10 градусов.• Чтобы учесть дополнительные нагрузки, поперечные выступы стропил / потолков увеличены по размеру
Типы потолков • Потолки можно облицовывать на грабли или стропила уложить плоско и использовать рейки для опускания крыши
Варианты потолков
Крыши Skillion — P 25 • Односкатные крыши • Стены с обоих концов крыши на разной высоте • Внутренние стены, параллельные торцевым стенам, будут на разной высоте • Стены под углом 90 градусов.до торцевых стен будет сужаться по высоте под наклонными стропилами / балками
Две конструкции потолка
Самый простой способ разметки • На крышах skillion проще всего разметить стропила над опорными плитами
Конструкция с наклоном на крышу P 26 • Этот тип сооружается напротив существующей стены или другой крыши • Простые пристройки • Навесы для автомобилей • Веранды • Навесы
Варианты стропил / потолков • Обычно используется на навесах для автомобилей, открытых открытых стропилах
Другие типы
Расчет стропил (например) рассчитать количество стропил 125 x 50, необходимое для крыши 4.2 м в длину и 2,7 м в ширину, межосевое расстояние между стропилами 600 мм, разница в высоте плит 900 мм. Длина стропил = √ (прогон стропил) ² + (подъем) ² Количество стропил = (длина здания) + 1 шаг
Ответ — длина стропил √ 2,7² + .900² = √ 7,29 + 0,81 = √ 8,1 = 2,846 погон / м Заказная длина 3,0 м 900 2,700 4.200
Количество стропил (4.200) + 1 .600 = 7 + 1 = 8 Заказ 8 @ 3,0 м стропила
Двускатная крыша и компоненты
Назовите компоненты (раздаточный материал)
Ответы Коньковая черепица Стропильная черепица Воротник Стяжка Подвесная балка Обшивка Противозадирная распорка Стойка изгороди Стойка изгороди Верхняя плита Распорка потолочная балка Верхняя пластина Стойка несущего потолка Блок карниза Потолочная облицовка Внутренняя облицовка стены Облицовка софита
Определения двускатной крыши • Roo f пролет: измеряется ли горизонтальное расстояние по всем стеновым плитам Сечение шпильки пролетной плиты AA
Продолжение определений • ½ пролета: плановая длина стропила
Подъем: вертикальная высота измеряется от x — линия y до места пересечения верхнего края стропил
Длина центральной линии: гипотенуза в прямоугольном треугольнике , образованном ½ пролета и подъемом
Обычное стропило: является стержнем прикреплен к коньку отвесом и с птичьим ртом над пластиной, доходящей до карниза.
Шаг: величина уклона или уклона крыши, обычно , выраженная в градусах 30 ° θ
Продолжить на крышах Стропильная балка конька Пурлин Подвесная балка Потолочная балка
Обычные стропила • Отрез по отвесу находится на вершине треугольника • Мы уменьшаем длину центральной линии стропила на ½ толщины конька, чтобы получить нашу истинную длину
Птичий рот имеет максимальный вырез на одну треть от стропила глубина • Здесь у основания треугольника показан ровный скос • Задняя часть пасти птицы находится за пределами кадра, и если вы проведете вертикальную линию вверх, то здесь она пересечется с линией x — y ЛИНИЯ XY
Размещено на Стальной квадрат • Рассчитайте подъем на м / м.прогон • Переход на стальной квадрат Уменьшенный подъем Уменьшенный прогон
Разметка стропила по шаблону • Либо выходом с квадратом, либо расчетом
