Двускатная крыша стропильная система под металлочерепицу

Здравствуйте, тема сегодняшней статьи – “Двускатная крыша стропильная система под металлочерепицу”. На просторах интернета часто пишут о том, что деревянные стропильные системы являются наиболее популярными, так как такая конструкция по цене выходит дешевле.

Но не всегда такая система является надежной. Как показывает практический опыт, рекомендуется делать комбинированные стропильные системы с несущими стальными балками, на которые накладывается деревянный каркас.

Металл является универсальной конструкции и не стоит лишний раз напоминать о таком свойстве как прочность и долговечность.

Двускатная крыша стропильная система под металлочерепицу

При монтаже берется один цельный металлический брус длиной до 10 м. Цельные брусья необходимы для максимальной прочности конструкции. На сайтах пишут, что стальные элементы применяются только для офисных или нежилых помещений.

Практика показывает, что стальные конструкции в комбинации с деревянными стропилами применяются под металлочерепицу для жилых домов и коттеджей.

Материалом для строительства каркаса могут служить элементы, сделанные из пихты, ели или сосны. С такой древесиной легче всего работать, но альтернативным вариантом может служить и материал с лиственных пород.

Самый лучший вариант для стропильной системы для двухскатной кровли – это древесина сосны, благодаря ее прочности, твердости, легкости обработки, и хорошего соотношения цены и качества.

После монтажа, деревянные конструкции тоже не мешает обрабатывать специальными антисептическими средствами, начиная от простого технического масла (олифы) до средств, против насекомых и т.д.

Монтаж стропильной системы последовательность действий

На что следует обратить при выборе балок и брусьев для стропил? Обязательно древесина должна быть сухой, так как при высыхании материалы могут изгибаться и рассыхаться.

Чтобы выполнить обрешетку, следует:

• выбрать брус и доску;
• подготовить утеплитель, и гидроизоляционную пленку;
• обработать всю древесину антисептическими средствами;
• подготовить набор инструментов (рулетку, ножовку по дереву, стальные гвозди, шурупы, шуруповерт, молоток, болгарку (УШМ), карандаш).
• Для себя страховочные ремни, лестницу и другие приспособления, гарантирующие безопасность работы на высоте.

Расчёт шага стропил

Шаг стропил под металлочерепицу для двухскатной кровли должен составлять от 60 до 90 см между балками. Брус для монтажа выбирается с параметрами 15Х5 см или 20Х5 см. Толщина выбирается в зависимости от толщины утеплителя, который будет прокладываться между контр обрешёткой и балками.

Стропильная система под металлочерепицу крепится следующим образом. Установка происходит на коньковый прогон. Если система монтируется сбоку, то на коньковый брус. В свободном пространстве должен циркулировать воздух во избежание образования конденсата.

Обрешетка рассчитывается, так чтобы соблюдалось расстояние в 35 см между брусьями.

Для монтажа обрешетки используют брус с параметрами 5Х5 см. Толщина бруса может зависеть от расстояния стропил и веса металочерепицы. Чем тяжелее лист жести, тем толще делается основа.

Расстояние шага при монтаже начинается от нижней доски. Шаг равен 35 см. Такие параметры необходимы для правильной укладки металлочерепицы, и позволяют вычислить с точностью длину ската. Недопустимо использование обрезного или полуобрезного бруса, так как система должна выдерживать вес людей, которые проводят монтаж системы.

Чтобы рассчитать необходимое количество материалов при монтаже сплошной обрешетки, сначала вычисляют площадь крыши:

(Длина ската*высота ската)+ аналогичные параметры всех скатов + 5% брака. При установке мансардных окон, труб и других компонентов.

Дальше на стропилы накладывают гидроизоляционную пленку, и на нее контр обрешетка. В качестве такой используются брусья с сечением 2,5-3 см. Расстояние брусьев контр обрешетки аналогично шагу стропил.

Таким образом, слои настила располагаются в следующем порядке:

• стропила;
• утеплитель
• контр обрешётка.
• пароизоляционная пленка
• обрешетка
• настил металлочерепицы.

Если чердак будущего дома не жилой, то контр обрешетка не нужна. Все же рекомендуется этот слой накладывать, с возможностью сделать чердак (мансарду) жилым помещением. Кроме того, обрешетка позволяет исправить огрехи, допущенные при монтаже стропил и выровнять расстояние и уровень перед укладкой слоя обрешетки.

Монтаж обрешетки под металлочерепицу

Гидроизоляционная пленка накладывается крепиться на брусья при помощи степлера и скоб, реже при помощи мелких гвоздей и молотка. Все же, на высоте удобнее работать степлером. Накладывается рулон пленки так, чтобы он немного провисал между стропилами. Настил одного полотна пленки на другой равняется примерно 15-18 см.

Последовательность действий

1. Монтаж обрешетки делается снизу крыши вверх, толщина первой планки превышает 2 см.
2. Первая планка крепится горизонтально, не выступая за границы. От ее установки будет зависеть правильность крепления других планок.
3. Расстояние между первой планкой и последующими измеряется при помощи рулетки с расстоянием в 35 см.
4. Каждый брус обрешетки вбивается гвоздем к брусу контр обрешётки.
5. Для измерения шагового расстояния между брусьями можно использовать заранее измеренный брусок.
6. Верхние доски должны располагаться на 4-5 см ниже края будущей черепицы.

Укладка металлочерепицы шаг за шагом

Листы металлочерепицы тоже накладываются снизу вверх. При этом лист должен выступать на 3-5 см ниже нижней планки. Конек же крепиться на дополнительные которые набиваются вверху крыши. С каждой стороны набивается коньковая планка с расстоянием в 5 см друг от друга. Все листы замеряются и крепятся к обрешетке на саморезы с шагом на 35 см. Если расстояние было больше или меньше между брусьями, то это приведет к деформации. Поэтому так важны точные расчеты между данными элементами. Надеемся статья “Здравствуйте, тема сегодняшней статьи – “Двускатная крыша стропильная система под металлочерепицу”. На просторах интернета часто пишут о том” вам понравилась!

Ну и напоследок:

Монтаж стропильной системы двухскатной крыши видео

Правильный расчет шага стропил под металлочерепицу – 1pocherepice.ru

Важно определить шаг стропил под металлочерепицу, расчет этого параметра довольно сложен. Именно от этого параметра зависит прочность кровли. Этому следует уделить особое внимания потому, что от прочности крепления металлочерепицы к стропилам определяется долговечность всей крыши и, соответственно, здания.

Устройство стропильной системы.

Люди отдают предпочтение металлочерепице, поскольку она является долговечным, практичным и надежным материалом для кровли.

Но не все понимают то, что черепица имеет большую массу – это требует усиления конструкции стропил. При этом правильно класть металлочерепицу могут далеко не все кровельщики, а прочность кладки напрямую зависит от прочности стропильной системы. Чтобы правильно покрыть дом, следует тщательно рассчитать стропила под металлочерепицу. Ниже будут приведены расчеты того, какой должен быть шаг стропил.

Как его рассчитать

Шаг стропил – это расстояние от одной ноги стропильной системы к другой ноге, по-другому он называется шаг стропильных ног. Его подбирают в зависимости от типа покрытия крыши. В среднем для всех материалов этот размер находиться в пределах 0,6 – 1,2 метра. Однако для конкретного (выбранного) материала необходимо произвести точные вычисления этого параметра.

Пример расчета шага стропил под металлочерепичное покрытие.

Для того, чтобы произвести расчет (шаг стропил под металлочерепицу и нужного количества материалов для ног стропильной системы), а также для подбора бруса для стропильных ног, следует воспользоваться следующей методикой подсчета:

1. Первым делом следует произвести измерение длины ската. Ее замеряют по карнизу кровли.
2. Далее, выбирается произвольно шаг стропил. Пределы шага для металлочерепицы находятся в пределах 0,6 – 1 метра. Например, изначально принимается шаг равный 0,8 метра.
3. Длину ската, измеренную ранее (пункт 1) следует разделить на выбранный шаг. Например, измеренная длина ската составляет 12 метров, соответственно 12/0,8 = 15.
4. Далее, к полученному частному следует прибавить единицу. Если число получилось не целое, то его следует округлить до большего целого (не по правилам округления, а всегда в большую сторону). Таким образом: 15+1 = 16. Это и будет необходимое количество стропильных ног.
5. Затем измеренную длину (пункт 1) делят на количество стропил, частное этой дроби и будет тем расстоянием между стропилами (ногами).
   Так, для выбранных в качестве примера значений, итоговая длина будет равна: 12/16 = 0,75 метра.

Этот расчет является общим практически для любого типа кровли, однако следует учесть некоторые моменты именно для металлической черепицы.

Для определения шага рекомендуется обратиться к профессиональным кровельщикам или архитектурному ателье, потому что при проведении самостоятельных расчетов можно допустить ряд ошибок. Впоследствии это может привести к обрушению крыши и другим негативным последствиям.

Вернуться к оглавлению

Конструктивные элементы для металлочерепицы

Пример зависимости шага обрешетки от марки профнастила.

Поскольку в последнее время именно этот кровельный материал стал одним из популярных, то следует привести некоторые правила и советы при работе с ним. Визуально этот материал похож на обычную керамическую черепицу, однако в отличие от нее он обладает рядом достоинств. Так монтаж подобного материала более простой и занимает меньше времени, чем монтаж обычной керамической черепицы.

Другой его плюс – гораздо меньшая масса (разница примерно в 12 раз!).

Меньшая масса позволяет существенно упростить конструкцию стропильной системы, а также сэкономить на брусе – потребуются брусья гораздо меньшего сечения. Также по сравнению с керамикой, металлическая черепица позволяет увеличить интервал между ногами, уменьшить сечения бруса для ног и сечения используемых материалов для обрешетки.

Если такой тип покрытия монтируется на деревянный дом, то необходимо обязательно уложить мауэрлат, который должен быть прочным. При этом следует произвести тщательный и подробный расчет при выборе мауэрлата и стропильной системы. Это связано с тем, что после строительства невозможно усилить конструкцию (при необходимости).

После определения шага стропил, следует определить сечение бруса для них. Так, стропильная система под металлочерепицу определяется по таблице в зависимости от длины стропил и расстояния между ними. По этим показателям и подбирают сечение бруса. Для выбранных параметров это значение будет составлять 90х100 мм.  Приведем другой пример: длина ската 25 метров, выбранный шаг стропильной системы – 0,8 метра. Предварительное количество ног в этом случае будет равно: 25/0,8 = 31,25.

Округляем полученное значение в большую сторону: 31,25 = 32. К полученному значению прибавляем 1: 32+1 = 33. Вычисляем точное расстояние между ногами: 25/33 = 0,757 = 0,76 метра. Полученный результат в 0,76 метра и является шагом для ног стропильной системы под металлическую черепицу.

Так, оптимальным для ног стропильной системы под металлочерепицу считается брус 50х150, при шаге от 0,65 до 1 метра. Далее, исходя из опыта работ с таким покрытием, оптимальная толщина утепляющего материала равна 0,15 метрам, что полностью обеспечит изоляцию кровли. Если есть желание повысить изоляционные свойства, то толщину увеличивают до 0,2 метров, чего более чем достаточно. При этом, на столько же следует увеличить и сечение бруса для ног – до 70х150. В самих стропилах следует предусмотреть (просверлить) отверстия под вентиляцию (диаметром около 8-10 мм).

Но самым важным отличием стропильной системы под металлочерепицу является установка опор. Если для обычного материала опора крепится не сбоку конькового бруса, а над ним. При этом на стыке бруса и коньковой балки образуется свободное пространство, где свободно циркулирует воздух. Это предотвращает появление конденсата и скапливания влаги. Это очень необходимо для металлического покрытия, поскольку предотвращает коррозию и порчу металла.

Вернуться к оглавлению

Чем укрепить стропильную систему

Первым и наиболее важным элементом крепления стропильной системы является затяжка стропил. Ее применяют в случаях, когда при строительстве применяются висячие стропила. В качестве элементов для затяжки применяют брус или бревна, которые крепят к основаниям ног. Такая технология снижает силы, которые распирают ноги в горизонтальной плоскости.

На некоторой высоте от основания ног следует сделать вторую затяжку. Она делается более массивной, поскольку призвана предотвращать изгиб ног у основания. Это существенно повышает прочность и долговечность кровли. Еще одним способом укрепить стропильную систему является монтаж кобылки. Фактически это доски, которые прибиваются к ногам (у основания) стропил для его продолжения. Сечение досок должно быть в 2 раза меньше, чем сечение бруса ног, однако на каждую ногу следует набить 2 доски. Длина одной кобылки должна быть около 1,1 метра. При этом 50% от длины крепится к ноге, а оставшаяся половина свешивается с нее.

Чтобы укрепить конструкцию крыши, мастера-кровельщики рекомендуют воспользоваться специальными уголками. Они позволяют тщательно зафиксировать все элементы конструкции, повышая при этом надежность крепления. Этим обеспечивается высокая несущая способность стропил. В качестве элементов крепления следует использовать длинные саморезы.

Вернуться к оглавлению

Чем обработать деревянные конструкции

Одним Из наиболее важных этапов строительства является обеспечение защиты деревянных несущих конструкций от различных негативных факторов. Первым их них является гниение (появление грибка) и насекомые. Для этого дерево вначале обрабатывается растворами, предотвращающими накапливания влаги в дереве («Аквастоп»), после чего дереву дают высохнуть. Далее обработка проводится специальными антисептическими растворами. При этом обработку следует производить в несколько слоев. Антисептики предотвратят появление короедов и других жучков, вредящих дереву.

Еще одним важным этапом является защита от возгорания. Для этого существуют специальные пропитки которые повышают сопротивляемость дерева огню. Так же, как и в предыдущем случае, рекомендуется обработать брусья и доски двойным слоем. Важно знать, что обрабатывать дерево следует до начала строительства крыши, чтобы дерево успело пропитаться и подсохнуть.

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.



Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Расстояние между стропилами – Кровля крыши для дома

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Стропильная конструкция под металлочерепицу

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа – 5 – 45 градусов;
• расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
• обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
• Допустимый угол для установки стропил под шифер – до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры – 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам – картам в приложении Ж к СП 20.13330.2011 “Нагрузки и воздействия”.
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

Стропильная система двухскатной крыши своими руками: виды, рекомендации по монтажу

Чтобы утверждения о надёжности и большом сроке эксплуатации двухскатной кровли были верными, нужно правильно возвести стропильную систему. Ведь именно данная конструкция является главным несущим элементом крови. А о том, как создается стропильная система двухскатной крыши своими руками, будет рассказано в данной статье.

Разновидности стропильной системы

Прежде всего стоит разобраться в разновидностях подобной конструкции. Двухскатная крыша используется при строительстве уже давно и поэтому специалисты могут предложить несколько ее конструкции, все они разделяются на два основных типа:

1. Висячий.
2. Наслонный.

Виды стропильных систем двускатных крыш — схемы с наслонными и висячими стропилами

Первый вариант используется в тех случаях, когда между наружными стенами дома не более десяти метров. При этом посередине не должно быть несущей стены. Если эти требования не соблюдаются, то используется наслонный тип стропильной системы.

Оба типа конструкции подразделяются на свои подвиды. Например, висячую стропильную систему двухскатной крыши своими руками можно сделать:

Есть еще ряд разновидностей висячей конструкции. Например, если ширина дома большая, то можно применить треугольную арку с бабкой и подкосам. В такой конструкции бабка устанавливается посередине (под коньком) и упирается в нижнюю балку. Подкосы нужны чтобы снимать излишнюю нагрузку на длинные стропила. Они, ввиду отсутствия несущей стены посередине, упираются на бабку.

Стропильная система двускатной крыши своими руками может быть выполнена и по наслонной технологии. В таком варианте можно использовать одну из следующих схем:

1. Безраспорная конструкция. В этом случае стропила испытывают нагрузку только изгиб. При этом они крепятся к мауэрлату (или опорному бруску) с помощью подвижного соединения или врубкой зубом. В качестве дополнительной опоры используется стойка, которая поддерживает конек (прогон) и упирается на несущую стену, расположенную посередине дома.
2. С использованием распорной системы. В этом варианте устанавливается дополнительная перекладина в верхней части системы. При этом стропила к мауэрлату крепятся неподвижно. В результате большая часть нагрузки передается на несущие стены.
3. Стропила на подстропильных балках. Такой вариант используется в том случае, если в строении имеется две несущие внутренние стены. На них монтируются стойки с прикрепленными несущими балками. Также в такой системе может применяться ригель или затяжка в верхней части.

У каждой из перечисленной схемы есть свои подвиды и разновидности. Создавая стропильную систему двухскатной крыши своими руками нужно учитывать различные факторы и подбирать подходящий вариант. Дело это может быть довольно сложное, поэтому часто ее доверяют профессионалам.

При строительстве дома важно правильно выбрать и возвести стропильную систему. Именно эта конструкция будет основной несущей частью крыши. Если дом имеет в ширину менее 10 метров, то используют висячую стропильную систему. Такая конструкция наиболее проста в исполнении. Если дом широкий и имеет внутри разделительную несущую стену, то применяют наслонные конструкции. Таких систем, как и висячих, довольно много разновидностей. Какой именно вариант выбрать – эту задачу лучше доверить профессионалам. В этом случае у вас будет гарантия надежности крыши.

Рекомендации по монтажу

Возведение стропильной системы двухскатной крыши своими руками – это работа довольно сложная и полна нюансов. Первым делом необходимо выбрать подходящую схему. Далее делается расчет всех элементов входящих в стропильную систему. Тут стоит учитывать и вес всей крыши, и нагрузки и установленное на кровле оборудование (вентиляция, печные трубы и так далее). Для того, чтобы рассчитать сечение и размеры всех элементов, которые входят в стропильную систему правильно, можно воспользоваться специальными калькуляторами, которые можно найти в интернете или специальной программой.

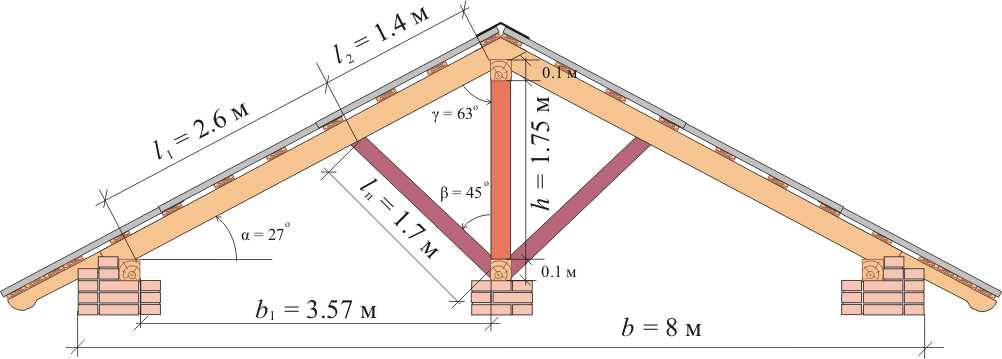

Расчет снеговой нагрузки на 1 п.м. стропильной ноги

Следующий шаг – это подбор и подготовка материалов. К этому вопросу нужно подойди очень основательно. От качества выбранного материала будет зависеть срок службы всей крыши. Для стропильной системы нужно использовать деревянные брусья высшей категории. На них не должно быть сучков, трещин и участков, подвергшихся гниению. Кроме того, все деревянные элементы нужно обработать специальными пропитками, которые помогут снизить риск возгорания, а так же предохранят материал от поражения плесенью и насекомыми.

Сами работы по возведению стропильной системы двухскатной крыши своими руками проводятся в следующей последовательности:

Способы крепления стропильной ноги

• Первым делом монтируется мауэрлат. Эта конструкция будет основой будущей крыши. Мауэрлат должен быть надежно закреплен на своем месте, при этом следует строго следить за горизонтальностью конструкции;
• Далее, если стропильная система имеет наслонный тип, то проводится монтаж прогона. На несущую стену расположенную посередине дома устанавливают стойки, а на них крепят балку (прогон). Если выбрана система висячего типа, то сразу переходят к сборке стропильных секций;

Сборка секций стропильной системы двускатной крыши на земле

• Следующим этапом будет сборка стропильных секций. Делать это можно двумя способами. Первый подразумевает производство сборки на земле, с последующим поднятием всей конструкции на перекрытие. Такой способ приемлем, если используется висячий тип системы. Чаще всего стропильные пары собирают непосредственно на крыше;
• Установка стропил на свои места также может проводиться двумя способами. В первом случае устанавливается первая и последняя пара. Между ними протягивается шнур, по которому монтируются остальные. Второй способ подразумевает установку стропил по одной стороне дома. Далее устанавливается вторая пара первой и последней. Затем следующие и так до середины дома.

После установки всех стропил проверяется надежность креплений и проводится дальнейший монтаж кровельного пирога. Для работы по возведению стропильной системы крыши лучше привлечь несколько помощников. Обычно такая работа выполняется 2-3 людьми. Сделать все в одиночку невозможно, так как все элементы весят довольно много и их нужно устанавливать с соблюдением всех углов и расстояний.

Монтажные работы, связанные с возведением стропильной системы – это довольно сложное дело. В первую очередь нужно закрепить мауэрлат. Далее проводится сборка стропильных пар и монтаж их на свое место. Все эти работы сделать в одиночку невозможно, поэтому нужно обязательно позвать помощников. В большинстве случае возведение стропильной системы доверяют профессионалам. Такая работа требует наличия определенных навыков. Только в данном случае можно говорить о надежности и долговечности всей крыши, а значит и о длительном сроке эксплуатации самого дома.

Основные правила создания стропильной системы для двускатной крыши под металлочерепицу

Металлочерепица относится к наиболее эффектным элементам с наименьшей массой, применимым для обустройства кровли. Этот материал используется при возведении частных домов. Данный элемент имеет много преимуществ, выгодно выделяющих его на фоне прочих материалов для обустройства крыши.

Главным достоинством этого материала является высокая скорость укладки. Помимо этого, крыша из металлочерепицы имеет длительный срок использования и не нуждается в наличии высокопрочной конструкции. Процесс укладки металлической кровли можно осуществить самостоятельно, не прибегая к помощи специалистов. Однако перед тем как приступить к данному процессу, необходимо ознакомиться с особенностями покрытий и стропильной системой.

Недостатки материала и способы их устранения

Главными недостатками этой разновидности кровельного покрытия являются скопление конденсата и низкий уровень звукоизоляции. При этом оба данных недостатка можно с легкостью исправить при помощи грамотно сооруженного каркаса и правильно созданного кровельного пирога. Устройство стропильной системы, предназначенной для укладки металлочерепицы, выполненное в соответствии с технологическими предписаниями, является гарантией легкого процесса укладки и длительной эксплуатации кровли.

Для того чтобы основные недостатки металлочерепицы не доставляли дискомфорт владельцам дома и не послужили основанием для преждевременного износа, важно грамотно распределить слои кровельного пирога. Ответственность за данное распределение ложится на стропильную систему. Главной задачей данного элемента кровли является:

1. удержание слоев кровельного пирога;
2. создание воздушных каналов, обеспечивающих отвод скопившегося конденсата;
3. подготовка опор для последующего устройства скатов.

Разновидности стропильных систем для металлической кровли

Металлочерепица используется для обустройства кровель домов для временного и постоянного проживания. Данные факторы влияют на то, необходим ли утеплитель для оборудования кровли. Наличие в кровельной системе теплоизоляции напрямую связано с использованием структуры стропильного каркаса.

При обустройстве крыши дома, предназначенной для круглогодичного пребывания в ней, наличие утеплителя обязательно. Утепленная металлическая кровля обязательно должна быть оборудована стропильной системой с тремя изоляционными слоями, расположенными между стропилами, и двумя вентиляционными контурами.

Для дач, где люди проживают только в летнее время, или домов, в которых не предусмотрена эксплуатация чердачной зоны, в большинстве случаев используются холодные кровли, имеющие стропильную систему с одним изоляционным слоем и таким же количеством вентиляционных контуров. Утеплитель в таких случаях укладывается между балками или же над ними.

В случае обустройства кровли самостоятельно следует использовать пиломатериалы, так как с деревом значительно проще работать.

Достоинства двускатной крыши

Наиболее распространенным и простым способом создания стропильной системы, предназначенной для последующей укладки металлочерепицы, является двускатная конструкция. Ее прямоугольные формы являются идеальной поверхностью для укладки металлических листов.

Согласно заявлению экспертов, наиболее оптимальной для укладки металлических листов будет стропильная система, имеющая угол наклона ската 12-15 градусов. Для сооружений, обладающим меньшим углом, потребуется монтаж усиленного гидроизоляционного слоя, а в крышах с большим уклоном уменьшается шаг установки и увеличивается количество крепежей. В обоих случаях стоимость создания кровли увеличивается.

Габариты устраиваемой конструкции и размеры металлочерепицы влияют на то, во сколько рядов укладываются листы — в один или два. При этом следует отдавать предпочтение укладке в один ряд, так как подобный метод позволяет повысить уровень тепло- и гидроизоляции. Оптимальными считаются листы, имеющие длину от 4-х до 4,5 метров.

Монтаж металлочерепицы производится на обрешетку, которая крепится к уже готовой стропильной системе. Для того чтобы процесс укладки металлочерепицы был более простым, все линии конструктивных деталей кровли с двумя скатами должны быть строго вертикальными и горизонтальными. В том случае если стропильная система была создана в соответствии со всеми технологическими требованиями, обрешетка под металлочерепицу будет установлена без возникновения каких-либо сложностей.

Устройство стропильной системы

Стропильная конструкция кровли с двумя скатами состоит из ряда поочередно установленных пар стропильных ног. Установка и изготовление стропильной системы для кровли с двумя скатами производится в соответствии с правилами для висячей и наклонной технологий.

Первая технология предусматривает использование опор только для низа стропильных ног. Верхняя часть элементов при этом попарно упирается друг в друга. Эта технология используется только при условии отсутствия внутренней опорной стены.

Вторая технология требует обязательного наличия двух опор для верхней и нижней части стропильной ноги. Используется при наличии внутренней несущей стены или опор, способных ее заменить.

Резервуары для хранения, Резервуары с фиксированной крышей, Резервуары с плавающей крышей, Сферические резервуары для хранения (сферы), Резервуары под давлением, резервуары для СПГ (сжиженного природного газа)

Емкости для хранения

Резервуары для хранения органических жидкостей, неорганических жидкостей, паров и используются во многих отраслях промышленности. Большинство резервуаров для хранения спроектировано и построено в соответствии со спецификацией Американского института нефти API-650.
Эти резервуары могут иметь разные размеры, от 2 до 60 м в диаметре и более. Как правило, они устанавливаются внутри резервуаров для сдерживания утечек в случае разрыва резервуара.
Отрасли, в которых можно найти резервуары для хранения: добыча и переработка нефти, нефтехимическое и химическое производство, операции по хранению и перевалке, другие отрасли, в которых потребляются или производятся жидкости и пары.

Типы резервуаров для хранения

В основном существует восемь типов
резервуаров, используемых для хранения жидкостей:

1. Резервуары с фиксированной крышей
2. Резервуары с внешней плавающей крышей
3. Внутренние резервуары с плавающей крышей
4. Резервуары с куполообразной внешней плавающей крышей
5. Резервуары горизонтальные
6. Емкости под давлением
7. Резервуары с переменным паровоздушным пространством
8. Емкости для СПГ (сжиженного природного газа)

Первые четыре типа резервуаров имеют цилиндрическую форму с осью, ориентированной перпендикулярно грунтовому основанию. Эти танки почти всегда находятся над землей. Горизонтальные резервуары можно использовать как над землей, так и под землей. Резервуары высокого давления часто имеют горизонтальную ориентацию и сферическую форму для сохранения структурной целостности при высоких давлениях. Они расположены над землей. Резервуары с изменяемым паровоздушным пространством могут иметь цилиндрическую или сферическую форму.

Primafuel, Резервуарный парк

Резервуар сдерживания

Контейнер для продукта должен быть построен вокруг резервуаров из кирпича или бетона, а облицовка должна быть непроницаемой для хранимой жидкости, чтобы предотвратить разливы, которые могут вызвать пожар, материальный ущерб или загрязнение окружающей среды.Минимальная вместимость емкости бассейна должна быть равна емкости самого большого резервуара плюс 10% от суммы емкостей остальных. Во избежание разлива или другой аварийной ситуации стенки резервуара должны быть устойчивы к воздействию продукта и должны выдерживать значительное давление. Дренажный клапан, который должен быть встроен во внешнюю часть резервуара, должен быть закрыт, чтобы предотвратить возможное загрязнение окружающей среды.

Резервуар с фиксированной крышей

Из используемых в настоящее время резервуаров резервуар с фиксированной крышей является наименее дорогим в строительстве и обычно считается минимально приемлемым оборудованием для хранения жидкостей.Типичный резервуар с неподвижной крышей состоит из цилиндрической стальной оболочки с конической или куполообразной крышей, которая постоянно прикреплена к корпусу резервуара. Резервуары для хранения обычно полностью сварные и предназначены как для жидкостей, так и для паронепроницаемости, в то время как более старые резервуары часто имеют клепанную или болтовую конструкцию и не являются паронепроницаемыми.

Дыхательный клапан (клапан давления-вакуума), который обычно устанавливается на многих резервуарах с фиксированной крышей, позволяет резервуару работать при небольшом внутреннем давлении или вакууме.

Этот клапан предотвращает выброс паров только при очень небольших изменениях температуры, барометрического давления или уровня жидкости, выбросы из резервуара с фиксированной крышей могут быть значительными.

Кроме того, измерительные люки / колодцы для проб, поплавковые датчики и люки в крыше обеспечивают доступ к этим резервуарам, а также служат потенциальными источниками летучих выбросов.

Подъем и перемещение резервуара из нержавеющей стали

Увеличенное изображение Подъем и перемещение резервуара для хранения из нержавеющей стали

Внешний резервуар с плавающей крышей

Типичный резервуар с внешней плавающей крышей состоит из цилиндрической стальной оболочки с открытым верхом, снабженной крышей, которая плавает на поверхности хранимой жидкости, поднимаясь и опускаясь вместе с уровнем жидкости.Плавающая крыша состоит из настила, арматуры и системы краевого уплотнения. Настилы плавающей крыши состоят из сварных стальных листов и бывают трех основных типов: поддон, понтон и двухэтажный.
Хотя в настоящее время используются многочисленные настилы панельного типа, в настоящее время наблюдается тенденция к использованию понтонных и двухъярусных плавающих крыш.

Производители поставляют различные версии этих основных типов плавающих настилов, которые специально созданы для того, чтобы подчеркнуть особые характеристики, такие как полный контакт с жидкостью, грузоподъемность, устойчивость крыши или расположение понтонов.Жидкая поверхность покрыта плавающей палубой, за исключением небольшого кольцевого пространства между палубой и корпусом; палуба может контактировать с жидкостью или плавать прямо над поверхностью на понтонах.
Резервуары с внешней плавающей крышей оснащены системой краевого уплотнения, которая крепится по периметру крыши и контактирует со стенкой резервуара. Система ободного уплотнения скользит по стенке резервуара при подъеме и опускании крыши. Плавучая палуба также оснащена приспособлениями, которые проникают в палубу и выполняют рабочие функции. Конструкция внешней плавающей крыши такова, что потери от испарения от хранящейся жидкости ограничиваются потерями из системы уплотнения краев и арматуры палубы (потери при хранении при стоянии) и любой открытой жидкости на стенках резервуара (потери при выводе).

Внутренний резервуар с плавающей крышей

Этот резервуар имеет внутри постоянную фиксированную крышу и плавающую крышу. Существует два основных типа резервуаров с внутренней плавающей крышей:

• резервуары, в которых неподвижная крыша поддерживается вертикальными колоннами внутри резервуара
• резервуары с самонесущей неподвижной крышей и без внутренних опорных колонн

Фиксированная крыша не обязательно должна иметь отверстия, но охватывает всю открытую площадь судна.Резервуары с фиксированной крышей, которые были модернизированы для использования внутренней плавающей крыши, обычно относятся к первому типу, в то время как резервуары с внешней плавающей крышей, которые были преобразованы в резервуар с внутренней плавающей крышей, обычно имеют самонесущую крышу.
Цистерны, изначально построенные как с фиксированной крышей, так и с внутренней плавающей крышей, могут быть любого типа. Резервуар с внутренней плавающей крышей имеет как постоянно закрепленную крышу, так и крышу, которая плавает внутри резервуара на поверхности жидкости (контактная площадка) или поддерживается на понтонах на несколько дюймов выше поверхности жидкости (бесконтактная платформа).Внутренняя плавающая крыша поднимается и опускается вместе с уровнем жидкости.

Куполообразный резервуар с внешней плавающей крышей

Куполообразные резервуары с внешней плавающей крышей имеют более тяжелую палубу, используемую в резервуарах с внешней плавающей крышей, а также фиксированную крышу в верхней части корпуса, как резервуары с внутренней плавающей крышей. Куполообразные резервуары с внешней плавающей крышей обычно являются результатом модернизации резервуара с внешней плавающей крышей с фиксированной крышей.
Как и в случае резервуаров с внутренней плавающей крышей, функция неподвижной крыши заключается не в пароизоляции, а в блокировании ветра. Наиболее часто используемый тип неподвижной крыши — это самонесущая крыша с алюминиевым куполом, имеющая болтовую конструкцию. Как и внутренние резервуары с плавающей крышей, эти резервуары свободно вентилируются через вентиляционные отверстия в верхней части неподвижной крыши. Однако палубная арматура и краевые уплотнения в основном идентичны таковым на резервуарах с плавающей крышей.

Горизонтальный резервуар

Горизонтальные резервуары предназначены как для наземных, так и для подземных работ. Горизонтальные резервуары обычно изготавливаются из стали, стали с покрытием из стекловолокна или полиэстера, армированного стекловолокном.Горизонтальные резервуары обычно представляют собой небольшие резервуары для хранения.
Горизонтальные резервуары сконструированы таким образом, чтобы длина резервуара не превышала шести диаметров для обеспечения структурной целостности. Горизонтальные резервуары обычно оборудованы вентиляционными отверстиями под давлением и вакуумом, манометрическими люками и колодцами для проб, а также люками для обеспечения доступа к этим резервуарам. Кроме того, подземные резервуары могут иметь катодную защиту для предотвращения коррозии корпуса резервуара. Катодная защита достигается путем размещения расходуемых анодов в резервуаре, которые подключены к системе подаваемого тока, или путем использования гальванических анодов в резервуаре.Однако внутренняя катодная защита больше не широко используется в нефтяной промышленности из-за ингибиторов коррозии, которые в настоящее время содержатся в большинстве очищенных нефтепродуктов.

Напорный бак

Перейти к сферическим и цилиндрическим сосудам под давлением

Резервуар с переменным паровоздушным пространством

Резервуары с регулируемым паровоздушным пространством оснащены расширяемыми резервуарами для пара для компенсации колебаний объема пара, связанных с изменениями температуры и барометрического давления. Хотя резервуары с переменным паровоздушным пространством иногда используются независимо, они обычно соединяются с паровым пространством одного или нескольких резервуаров с фиксированной крышей.Два наиболее распространенных типа резервуаров с регулируемым паровоздушным пространством — это резервуары с подъемной крышей и резервуары с гибкой диафрагмой. Резервуары с подъемной крышей имеют выдвижную крышу, которая свободно облегает внешнюю часть стенки основного резервуара. Пространство между крышей и стеной закрывается либо мокрым уплотнением, которое представляет собой желоб, заполненным жидкостью, либо сухим уплотнением, в котором используется гибкая ткань с покрытием. В резервуарах с гибкой мембраной
используются гибкие мембраны для обеспечения расширяемого объема. Они могут быть как отдельными газгольдерами, так и цельными, установленными на резервуарах с фиксированной крышей.Переменные потери парового пространства в резервуаре возникают во время заполнения резервуара, когда пар вытесняется жидкостью. Потеря пара происходит только при превышении емкости хранения пара в резервуаре.

Резервуар для хранения СПГ

Резервуар для хранения сжиженного природного газа или резервуар для хранения сжиженного природного газа — это специальный тип резервуара для хранения сжиженного природного газа. Резервуары для хранения СПГ можно найти на земле, над землей или в танкерах для СПГ. Общей характеристикой резервуаров для хранения СПГ является способность хранить СПГ при очень низкой температуре -162 ° C.Резервуары для хранения СПГ имеют двойные контейнеры, где внутренний содержит СПГ, а внешний — изоляционные материалы. Наиболее распространенным типом резервуаров является резервуар с полной защитой. Резервуары имеют высоту примерно 55 м (180 футов) и диаметр 75 м.
В резервуарах для хранения СПГ, если пары СПГ не выпускаются, давление и температура в резервуаре будут продолжать расти. СПГ является криогеном и находится в жидком состоянии при очень низких температурах. Температура внутри резервуара будет оставаться постоянной, если давление поддерживается постоянным, позволяя отходящему газу выходить из резервуара.Это называется автоматическим охлаждением.
Самый большой в мире надземный резервуар (поставлен в 2000 году) — это 180-миллионный резервуар с полной герметизацией для Osaka Gas Co., Ltd. Самый большой в мире резервуар (поставлен в 2001 году) — это 200-миллионный резервуар мембранного типа для Toho Gas Co. , ООО

Интересные статьи

Проектирование, конструкция и эксплуатация резервуара с плавающей крышей.

Система противопожарной защиты под давлением Rim Seal.

23-я Всемирная газовая конференция, Амстердам.

Аспекты подхода Shell к противопожарной защите резервуаров-хранилищ для проекта Pearl GTL.

Значительную часть механики материалов можно ввести полностью …

Аспекты проектирования и строительства резервуаров для хранения СПГ с последующим напряжением в Европе и Австралии.

MiTek GangNail Кровельная стропильная система

% PDF-1.6 % 2 0 obj >] / Страницы 6 0 R / Тип / Каталог / ViewerPreferences> >> endobj 4 0 obj > поток 2020-07-06T10: 14: 10 + 12: 002020-07-06T10: 14: 17 + 12: 00Adobe InDesign 15.1 (Windows) 2020-07-06T11: 47: 35 + 12: 00uuid: 53d973e6-a35f-41ed-b56c-6ee50e2f5afexmp.did: 37f353e1-6754-d145-8c58-06779299d714xmp.id: 4743a2d9-90a9-fd42 1438ff31b91dproof: pdf1xmp.iid: a371442c-41d8-d748-bb4b-988774818215xmp.did: da0eb602-996e-0a47-aab8-ca68202c6215xmp.did: 37f353e1-6754-d14from-8docdid: 37f353e1-6754-d14from-8docdid: приложение 37f353e1-6754-d14from-8docdign InDesign 15.1 (Windows) / 2020-07-06T10: 14: 10 + 12: 00 application / pdf

Кровельная ферменная система MiTek GangNail

Библиотека Adobe PDF 15.0FalsePDF / X-4PDF / X-4 конечный поток endobj 5 0 obj > поток HuTK tKKJI, t (݋4 K% ҹh5J # Ғ (H wqyy ~ 3̙g

PPT — Типы крыш, компоненты и терминология Презентация в PowerPoint

Типы крыш, компоненты и терминология

Типы крыш • Двускатная крыша — наиболее распространенный стиль крыши, двускатная крыша состоит из двух наклонные поверхности, которые пересекаются наверху, образуя простую треугольную крышу

Типы крыш • Односкатная крыша — крыша, имеющая наклон только в одном направлении, иногда называемая наклонной.

Типы крыш • Шатровая крыша — еще один распространенный тип крыш, в котором шатровая крыша идет вверх от всех внешних стен, исключая двускатные концы.

Типы крыш • Пересекающаяся крыша — требуется для зданий, которые не являются просто «коробкой» и имеют части здания, которые «выступают» из основной конструкции дома. Когда две крыши пересекаются, образуются долины.

Типы крыш • Крыша Gambrel — разновидность более распространенной двускатной крыши, Gambrel добавляет второй уклон к каждой стороне стандартной двускатной крыши, причем нижний уклон намного круче верхнего.

Типы крыш • Мансардная крыша — вариант вальмовой крыши с двумя скатами с каждой стороны. Похож на крышу Gambrel, но на бедре, а не на фронтоне.

Типы крыш • Крыша-бабочка — перевернутая двускатная крыша, наиболее часто встречающаяся в современной архитектуре.

Элементы каркаса крыши

Элементы каркаса крыши • Коньковая доска — самый верхний элемент крыши, используемый для упрощения конструкции крыши, хотя он не обязательно требуется для структурных целей.Верхние концы стропил прикрепляют к грядке.

Элементы каркаса крыши • Обычные стропила — названы так, потому что они являются наиболее распространенными элементами на любой крыше, они простираются от гребня до внешних стен. Они используются в качестве отправной точки для всех других стропил (расчеты для других типов стропил основаны на этом «шаблоне»).

Элементы каркаса крыши • Вальмовые стропила — Вальмовые стропила образуют пересечение двух секций крыши.Обычно они проходят под углом 45 градусов от верхних пластин и используются для формирования внешних углов крыши.

Элементы каркаса крыши • Стропила долины — они также используются для создания пересечений двух крыш, но выступают внутрь, создавая внутренний угол.

Элементы каркаса крыши • Стропила Jack — стропила бывают трех типов и в основном представляют собой обычные стропила, которые приземляются на бедро, впадину или и то, и другое. • Hip Jack • Valley Jack • Cripple Jack

Элементы каркаса крыши • Хомуты — Горизонтальные элементы, которые добавляют прочности общему стропилу, связывая стропила вместе с каждой стороны риджборда, где-то над балками потолка.

Элементы каркаса крыши • Концевые шпильки фронтона — используются для обрамления треугольной стены под двускатной крышей.

Термины каркаса крыши

Условия каркаса крыши • Промежуточный прогон — это горизонтальное расстояние под стропилами. Для обычного стропила это расстояние всегда составляет 12 дюймов. Это 16,97 дюйма (17 дюймов) для стропил вальмы и впадины.

Термины каркаса крыши • Общий пролет — горизонтальное расстояние, пройденное крышей, измеренное от внешней стены до внешней стены.

Термины каркаса крыши • Подъем блока — расстояние, на которое крыша поднимется по вертикали в дюймах для каждой единицы пробега. • Пример. Если высота блока составляет 6 дюймов, то обычное стропило будет подниматься на 6 дюймов на каждые 12 дюймов, которые оно покрывает по горизонтали.

Термины каркаса крыши • Общий пролет — общее горизонтальное расстояние, на которое уклон стропила (обычно половина от общего пролета крыши).

Термины каркаса крыши • Общий подъем — общее расстояние по вертикали от плиты до конька.

Термины каркаса крыши • Теоретическая длина линии — длина стропила от плиты до конька. Это гипотенуза прямоугольного треугольника, образованного общим пробегом как основанием и общим подъемом как вертикальным катетом.

Термины каркаса крыши • Длина блока — длина стропила, необходимая для покрытия горизонтального расстояния в одну единицу пробега. Это гипотенуза правого хода, образованного единичным пробегом и единичным подъемом.

Термины каркаса крыши • Шаг — доля, представляющая величину наклона крыши.Высота звука определяется делением подъема на размах. • Пример: • Если общий пролет составляет 32 фута, а подъем — 8 футов, шаг составляет 8/32, что уменьшается до ¼. Говорят, что крыша имеет уклон.

Термины каркаса крыши • Уклон — общий термин, используемый для обозначения крутизны крыши. Он записывается как пропорция — высота единицы измерения к пробегу установки (что всегда составляет 12 дюймов) • Пример: • Если высота единицы составляет 4 дюйма, уклон выражается как 4:12

Термины конструкции крыши • Bird’s Рот — это вырез на стропиле, который позволяет стропилам сидеть на верхней пластине.

Термины каркаса крыши • Стропильная стойка — Стропильная стойка высотой над пластиной (HAP) — это часть стропильной балки, которая остается после прорезания устья птицы. Измеряется вертикально (отвес).

Термины каркаса крыши • Линия отвеса — любая линия на стропиле, которая является вертикальной после того, как стропила установлена ​​на место. При правильной установке на коньке, стене и в хвостовой части стропил всегда есть отвес.

Термины каркаса крыши • Линия уровня — любая линия на стропиле, которая является горизонтальной после установки стропила.

Фермы • Ферма крыши — это спроектированный структурный компонент, который используется для замены потолочных балок, стропил, хомутов, хребтовых досок и т. Д. Ферма крыши обычно представляет собой единый блок, который используется вместе других ферм для создания всей конструкции крыши.

No related posts.
