Схема пиролизного котла: устройство, чертежи, обвязка, расчет

Из всех видов отопительных установок, работающих на твердом топливе, наиболее эффективными считаются агрегаты, в которых при сжигании дров или угля происходит пиролиз. Это процесс дожигания газов, выделяющихся из дров или угля при их тлении, что позволяет передавать теплоносителю почти всю энергию сгорания топлива. Данный принцип использует схема пиролизного котла, в которой реализовано выделение горючего газа из топлива и его последующее сжигание.

Конструкция и компоновка элементов установки

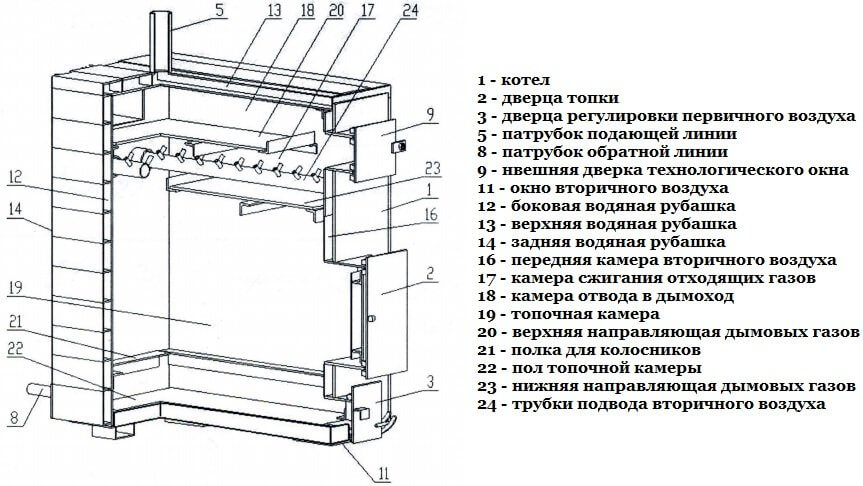

В отличие от классических твердотопливных установок устройство пиролизных котлов длительного горения предусматривает две камеры сгорания вместо традиционной топки. В первой камере осуществляется медленное горение за счет недостаточного количества воздуха. При этом топливо начинает выделять так называемый пиролизный газ, перетекающий во вторичную камеру вместе с продуктами сгорания. Туда же подается достаточное количество воздуха, вследствие чего газ воспламеняется и сгорает, нагревая водяную рубашку агрегата.

Расположение двух камер может быть различным, поскольку отопительные котлы пиролизного типа могут работать как на естественной тяге дымохода, так и с помощью принудительной подачи воздуха вентилятором. В установках, использующих естественную тягу, вторичная камера расположена над первичной и воздух проходит через топливо снизу вверх. При искусственно создаваемой тяге главная топка, наоборот, находится над камерой дожига и поток воздуха направлен сверху вниз. Это отражают представленные ниже схемы устройства пиролизных котлов с различной компоновкой камер.

Способы подачи воздуха для горения

К высоте и диаметру дымохода предъявляются повышенные требования, когда схема подачи воздуха в пиролизном котле предполагает использование обычной тяги. Ее должно хватать на преодоление сопротивления газовоздушного тракта установки и дымоходной трубы, а также на создание разрежения в топке величиной 16—20 Па. Подобрать диаметр можно по выходному патрубку, а высота должна быть не менее 5—6 м.

Принудительная подача воздуха в обе камеры может осуществляться тремя способами:

Обычно схема пиролизного котла, предусматривает установку вентилятора в режиме нагнетания. Это объясняется тем, что обычный нагнетатель по стоимости доступнее чем дымосос, так как последний должен вытягивать отходящие газы с высокой температурой. По этой причине его конструктивные элементы стоят дороже.

Ведущие производители пиролизных котлов устанавливают на свои изделия дымососы на выходе продуктов горения. Причина – обеспечение безопасности для человека, открывшего дверцу топки в рабочем режиме. Дымосос создает разрежение, поэтому пламя не полыхнет через открытый проем человеку в лицо.

При большой мощности установки производителями применяются вентиляторы для котлов обоих типов, на входе и выходе газовоздушного тракта.

Для того, чтобы понять, как работает пиролизный котел, рекомендуем посмотреть следующее видео.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

  • аппарат для электросварки;
  • угловая шлифовальная машина;
  • дрель электрическая;
  • набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Расчет пиролизного котла

Расчет начинается с определения величины температурного напора, ºС:

Ƭ= (∆Т – ∆t) / ln (∆Т / ∆t)

В этой формуле:

  • ∆Т – перепад температур продуктов сгорания перед теплообменником и после него;
  • ∆t – разница между температурами в трубопроводах подачи и возврата теплоносителя.

Полученное значение Ƭ подставляют в формулу:

S = Q / k / Ƭ, где:

  • Q – расчетная мощность отопительной установки, Вт;
  • k – коэффициент теплопередачи, равен 30 Вт / м2 ºС.

Укрупненный расчет мощности пиролизного котла (Q, кВт) выполняется исходя из площади здания. Ее значение нужно принимать по наружному обмеру дома, результат разделить на 10. Смысл этого действия в том, что на обогрев каждых 100 м2 здания требуется ориентировочно 10 кВт тепловой энергии. Полученный результат – это расчетная мощность системы отопления, а источник тепла принимается с коэффициентом запаса. Он зависит от региона проживания и колеблется от 1,1 до 1,5.

Пусконаладочные работы

После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками.

Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:

  • Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
  • Прекратить подачу проточной воды, предусмотрев для этого временный кран.
  • Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
  • Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
  • Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
  • Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.

Будьте осторожны, проводя такие испытания, есть опасность обвариться кипятком по неосторожности или при разрыве водяной рубашки.

Подключение котла к системе отопления

Последний этап – подключение пиролизного котла и выполнение его обвязки. Как и во всех твердотопливных установках, надо исключить образование конденсата на внутренних стенках топки во время разогрева. Это явление сокращает срок службы корпуса топки, поскольку конденсат содержит включения серы и будет вызывать интенсивную коррозию металла. По этой причине обвязка котла отопления должна быть выполнена по схеме, не допускающей попадание в рубашку холодной воды при разогреве.

Ниже приведена классическая схема подключения пиролизного котла к системе отопления с балансировочным вентилем между подающим и обратным трубопроводами.

Перемычка образует малый контур, в котором теплоноситель приводится в движение циркуляционным насосом. Приведенная на схеме обвязка пиролизного котла отопления позволяет воде циркулировать по малому контуру, прогреваясь вместе с агрегатом. Термостатический трехходовой клапан начнет подмешивать холодную воду из системы в тот момент, когда в малом контуре температура воды достигнет заданного значения, обычно это 45—50 ºС.

Рабочая температура в системе отопления лежит в пределах 60—80 ºС, поднимать ее выше приходится редко. Если при работе в этом диапазоне температур в вашем доме прохладно, то надо искать причину в самой системе. Увеличивать температуру не имеет смысла, это только увеличит расход дров в пиролизном котле.

Заключение

Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.



Пиролизный котел своими руками — изготовление и эксплуатация!

Пиролизный котел – одна из наиболее современных и экономичных разновидностей отопительных агрегатов. Для работы такого котла подходит самое разнообразное твердое топливо – от дров и прессованных гранул до торфа и бытового мусора.

Пиролизный котел своими руками

Единственным существенным недостатком подобного оборудования является его высокая стоимость. Но при желании вы можете справиться с изготовлением котла своими руками. Для этого нужно досконально разобраться в схемах сборки и иметь навыки работы со сварочным оборудованием.

Пиролизный котел своими руками (характеристики такого котла представлены в таблице)

Таблица 1. Пиролизный, газогенераторный котел. Параметры при разных мощностях

ПараметрыЕд.изм.15-25 кВт20-30 кВт40-50 кВт80-100 кВт
ТеплопроизводительностькВт15-2520-3040-5080-100
Объем камеры загрузки (газообразования)м30,130,150,220,52
Рабочее давление теплоносителя (не более)МПа0,30,30,30,3
Рабочая температура воды. Максимальная / Минимальная90 / 6590 / 6590 / 6590 / 65
КПД при влажности топлива:20% / 40%%90 / 8290 / 8290 / 8290 / 82
Номинальное разрежение за котломПа25252525
Температура исходящих газов140140140150
Потребляемая электрическая мощностьВт404090180
Напряжение питанияВ220220220220
Диаметр дымоходамм194200200219
Отапливаемая площадь (ориентировочно)м2До 250До 300До 500До 1000
Максимальная длина дровм0,450,450,580,92
Габаритные размеры
Глубина * Ширина * Высота
мм810 / 740 / 1130810 / 740 / 1220950 / 760 / 13501300 / 1030 / 1440
Вескг350400450650
ТопливоДрова, топливные брикетыДрова, топливные брикетыДрова, топливные брикетыДрова, топливные брикеты

Как работает пиролизный котел?

В основе работы котла лежит принцип пиролиза, суть которого заключается в термическом разложении твердого топлива при высокой температуре в условиях искусственно созданного дефицита кислорода. В результате топливо тлеет, разлагаясь на твердый остаток и пиролизный газ. Образующиеся газы также сгорают, что повышает теплоэффективность оборудования и делает расход топлива более рациональным.

Устройство котла

Дополнительным преимуществом рассматриваемых отопительных котлов является экологическая безопасность. В процессе пиролизного сжигания топлива выделяющиеся вредные компоненты смешиваются с углекислым газом и утилизируются. В результате в атмосферу выводится дым, не содержащий канцерогенов и прочих вредных веществ. Эта особенность позволяет топить котлы даже резиной, обрезками древесно-стружечных плит и прочими подобными материалами.

Как движется воздух в котле

Важно! Объем примесей типа резины и полимеров не должен превышать 20% от суммарного количества топлива.

Работа пиролизных котлов состоит из 4 основных этапов.

  1. На первом этапе топливо дополнительно сушится и разлагается на твердый остаток и газы.
  2. На втором этапе пиролизные газы сжигаются.
  3. На третьем этапе продувается пламя и тепло возвращается к топливу, что способствует выделению дополнительного количества тепла.
  4. На четвертом этапе оставшиеся продукты сгорания выводятся через дымоход.
Пиролизный котел

Разобравшись в особенностях работы котла, приступаем к его изготовлению. Начнем с подготовки необходимых материалов и инструментов.

Котел пиролизный ViessmanОписание конструкции

Набор для работы

  1. Листовой металл толщиной от 0,8 мм.
  2. Огнестойкие кирпичи.
  3. Температурные датчики.
  4. Решетка колосника.
  5. Трубы диаметром 32 мм, 57 мм и 160 мм.
  6. Профилированные трубы в количестве 2 штук.
  7. Дверца зольника.
  8. Дверка для топливной камеры.
  9. Вентилятор.
  10. Гибкая пережженная проволока.
  11. Болгарка.
  12. Шлифовальные круги.
  13. Сварочный аппарат.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

  1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
  2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
  3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
  4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котлаДверцаЗольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

КотелПиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)

Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

  • для установки отопительного агрегата нужно выделить отдельную котельную;
  • в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
  • расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
  • перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
  • котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
  • дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

  • дрова;
  • торф в брикетах;
  • антрацит;
  • древесные гранулы и брикеты;
  • бурый уголь;
  • кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котелЧем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова. Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%.

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Цены на брикеты топливные

Брикеты топливные

Советы специалистов по топке котла

Давайте посмотрим, что говорят профессионалы в отношении выбора оптимального вида топлива.

Так, при топке древесиной будет образовываться много дыма. Чтобы избавиться от сопутствующих этому неудобств, по краям загрузки нужно укладывать поленья более крупного размера, а в центр класть мелкую растопку.

В густонаселенных местностях рекомендуется воздерживаться от использования торфа, т.к. в процессе его сжигания выделяется большое количество углекислого газа и в атмосферу выводятся различные крупные частицы, что вряд ли понравится соседям.

Для эффективного использования антрацита нужен сильный очаг. Мощности пиролизного котла обычно не хватает для полного сжигания такого топлива. Чтобы уменьшить расходы, отсеивайте от пепла крупные уцелевшие фрагменты и используйте их повторно.

Таким образом, владея навыками работы со сваркой и следуя приведенным рекомендациям, вы сможете самостоятельно изготовить эффективный, надежный, безопасный и экономичный пиролизный котел.

Работа котла

Удачной работы!

Видео – Пиролизный котел своими руками

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Пиролизный котел своими руками

В регионах, отдалённых от централизованного отопления, раньше каждый дом оборудовался твердотопливным котлом. Топили его углём и дровами. К сожалению, такая конструкция не была лишена недостатков. Основным являлось неудобство при использовании.

Внимание! Довольно часто люди устанавливают электрические отопительные приборы, но стоит признать, что отапливать с их помощью дом — довольно затратное предприятие.

К счастью, есть достойная альтернатива в виде пиролизного котла, который можно сделать своими руками. Основные схемы и чертежи будут представлены в этой статье. Устройства такого класса могут вырабатывать тепло за счёт сжигания дров или специальных брикетов. Мало того, можно использовать отходы с деревообрабатывающих фабрик.

Что собой представляет пиролизный котёл

Как работает

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

  • Поддержание заданной температуры теплоносителя на протяжении длительного периода.
  • Большой объём загрузочной камеры.
  • Высокий КПД.
  • Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

  • большие габариты,
  • зависимость от наличия сети,
  • требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов.

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

  • регуляторы,
  • дымовые каналы,
  • отверстия для воздуха,
  • трубы для подачи воды,
  • трубы для отвода воды,
  • камера сгорания,
  • вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет! Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

  • болгарка,
  • сварочный аппарат,
  • шлифовальные круги,
  • электрическая дрель,
  • электроды,
  • трубы различного диаметра,
  • полосы стали,
  • термодатчик,
  • вентилятор,
  • металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание! Толщина стали для корпуса должна быть 3 мм, а лучше 4.

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

  1. Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций.
  2. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса.
  3. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки.
  4. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник. При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации.
  5. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола.
  6. Трубу для теплоносителя нужно сделать с изгибом. Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Итоги

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Пиролизный котел своими руками: принципы изготовления и инструкция

Для собственников частных домов, дач, коттеджей очень актуальным является вопрос об отоплении своих жилищ в холодное время года. Почему этот момент важен и акцентирован? Дело в том, что газопроводы установлены не везде, к центральным магистралям также подключено не все население страны. То есть необходимость отопления есть, а возможности ограничены. Что делать в такой ситуации?

Одним из оптимальных вариантов обогрева жилища, стал монтаж котлов. Эти оборудования можно назвать современными печками, так как действие их связно с использованием твердого топлива: дров, углей.

В недалеком прошлом обыкновенные котлы считались очень удобным, практичным  устройством (это по сравнению с печками!). Но современные технологии и наука не стоят на месте, и на смену стандартным котлам пришли пиролизные котлы. Чем эти устройства отличаются от старых моделей, в чем сущность их действия и как сделать пиролизный котел своими руками – рассмотрим в статье.

Пиролизные котлы: принцип действия

Принцип действия пиролизного котла

В отличие от обычных котлов, в которых дрова сгорали за естественные 3-4 часа, соответственно именно на этот промежуток времени помещение и отапливалось, пиролизные котлы продлевают свое действие до 12 часов. С чем это связано? Давайте рассмотрим.

Пиролиз, или иначе процесс сухой перегонки, заключается в полном сгорании твердого топлива с выделением большого количества тепла. За счет меньшего присутствия кислорода в баке, сгорание происходит медленнее. Отсюда и длительное время теплоподачи – 12 часов.

Процесс пиролиза гораздо более эффективен и выгоден, его КПД составляет до 90%.

Таким образом, положительными качествами пиролизных котлов являются:

  • Значительно повышенное КПД;
  • Длительное время теплоподачи;
  • Автоматическое поддержание температуры горения;
  • Широкий выбор твердого топлива

Однако, как и в любом другом устройстве, пиролизные котлы имеют ряд некоторых минусов, а именно:

  • Объемные габариты. Пиролизному котлу необходимо большее пространство для сгорания топлива, чем обычному котлу;
  • Обязательное требование к топливу. Дрова, закладываемые в пиролизный котел, должны быть абсолютно сухими. В противном случае эффективность и длительность работы котла заметно упадут;
  • Зависимость от электропитания. В устройстве котла немаловажную роль играют вентилятор и различная автоматика, без которых его деятельность осуществляться не будет;
  • Стоимость. Лучшее качество и характеристики соответственно образуют большую цену. Зачастую высокая именно высокая цена останавливает собственников частных домов, при покупке. Однако есть возможность установить в своем доме такую полезную вещь и без траты огромной кучи денег – это собирание пиролизного котла своими руками

Пиролизный котел своими руками: правила и нюансы

Пиролизный котел своими руками

Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах  и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

  • Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
  • Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
  • Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
  • Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

  • В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
  • Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
  • Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
  • Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
  • Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
  • Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
  • Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
  • Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
  • Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Заключение

Процесс сборки пиролизного котла своими руками достаточно трудоемкий и недешевый процесс. Однако, имея дачу или загородный дом, Вы, спустя уже три – четыре отопительных сезона полностью окупите стоимость котла.

В случае, когда нет возможности подключения к центральному газопроводу пиролизный котел своими руками – это наилучший вариант обогрева. Тем более учитывая стоимость готового котла, которая неизменно высока, прибор собранный собственными руками – просто сплошная выгода.

Самое главное, что нужно не забыть при сборке, заручитесь надежной технической и документальной поддержкой. При правильно составленном чертеже последующая работа станет вдвое легче и проще.

Тверодотопливный котел – это качественный вариант отопления для значительного числа наших соотечественников. По сравнению со своими электронными собратьями пиролизный котел экономически выгоднее при эксплуатации.

Что крайне удобно, так это непривередливость пиролизного котла в плане топливных материалов. Топить котел можно даже деревянными отходами, спрессованными опилками, различными обрезками, полученными при деревообработке. Главное, чтобы дрова были сухими.

Если Вы совсем не разбираетесь в сборке, установке или далеки от того, чтобы мастерить что-то своими руками, то Вы можете доверить сборку пиролизного котла специалистам. Даже при условии помощи мастеров, сборка котла своими руками обойдется дешевле, чем приобретение готового устройства. Компаний специализирующихся на установке котлов сегодня очень много. Найти подходящую не составит труда.

Области применения пиролиза: Топ 20

В связи с тем, что в отрасли происходит столько всего, может быть трудно догнать все возможности. Вот наш обзор 20 самых интересных приложений пиролиза и бизнес-моделей для процесса Biogreen®.
Узнайте свое и дайте нам знать, связавшись с нами!

ВАЛОРИЗАЦИЯ БИОМАССЫ

Во всем мире производятся большие количества остаточной биомассы, которые ждут устойчивых методов их дальнейшего управления.Они часто продаются в качестве топлива по относительно низким рыночным ценам. Тем не менее, остаточная биомасса может быть привлекательным ресурсом для процесса пиролиза Biogreen®, предлагая множество способов повышения ее добавленной стоимости и производства биопродуктов, пользующихся большим рыночным спросом. В Biogreen® мы называем этот процесс валоризацией биомассы.

1.Биочар и производство тепла / пара

Пиролиз позволяет преобразовать чистую древесную биомассу в биоугля в качестве функционального материала (питательное вещество почвы, продукт биоремедиации, фильтрующий материал и многое другое).Возможность изменения условий эксплуатации в Biogreen® открывает уникальную возможность производить собственный функциональный материал. Кроме того, энергия, произведенная в процессе, может быть преобразована в полезное тепло (для сушки), пар (для промышленных целей) или другие формы энергии.

2. Производство биогенного угля и твердого топлива

Низкотемпературный процесс торрефикации и карбонизации биомассы позволяет получать высококачественное теплотворное топливо с теплотворной способностью от 21 до 29 МДж / кг, подходящее для рынков электроэнергетики.Благодаря адаптируемым условиям обработки системы Biogreen® процесс может осуществляться в точном соответствии с требуемыми свойствами твердого топлива. Небольшие количества теплоносителя, полученные в процессе, могут быть дополнительным ресурсом для сушки.

3. Применение жидкого дыма

Стандартизированные и контролируемые условия пиролиза в установке Biogreen® позволяют получать высококачественное масло из древесной биомассы. После дальнейшей очистки пиролизное масло может быть сертифицировано для многих приложений, в том числе для рынков пищевых ароматизаторов и пищевых ароматизаторов.Дополнительным преимуществом является получение качественного биоугля и тепла, что может быть добавленной стоимостью для проекта.

4. Производство древесного уксуса

Пиролигеновая кислота, также называемая древесным уксусом, представляет собой уникальный продукт, который можно получить в процессе пиролиза биомассы при извлечении конденсата из образовавшихся паров. Его основные компоненты — уксусная кислота и метанол. Древесный уксус — это продукт, широко используемый для отпугивания вредителей, цветущих растений и улучшения почвы. Как материал биологического происхождения, он удовлетворяет быстро растущий спрос на мировом рынке.Дополнительным преимуществом может быть одновременное производство biochar и тепла (см. Пункт 1).

5. Возобновляемые синтетические газы (h3, Ch5)

Синтез-газ, получаемый в процессах пиролиза биомассы, представляет собой смесь интересных молекул, содержащих не только CO, CO2 и азот, но также значительные количества h3, Ch5 и высших углеводородов. Кроме того, количество этих молекул может быть увеличено за счет последующей обработки синтез-газа, что делает процесс полезным источником биомолекул. В настоящее время ETIA разрабатывает специальные процессы для этой цели.Одновременное производство биоугля и масла может быть дополнительным преимуществом для бизнес-модели.

Валоризация осадка сточных вод

Управление осадком сточных вод становится все более серьезной проблемой для окружающей среды. После сушки пиролизная обработка осадка сточных вод Biogreen® открывает новый путь превращения этого материала в твердое топливо или тепло без ненужной транспортировки и логистики, связанных с перемещением осадка в большие централизованные центры управления.

6.Карбонизация осадка

Низкотемпературный или среднетемпературный пиролиз сухого осадка сточных вод позволяет получить стерилизованный, простой в хранении продукт без запаха, который может быть использован в дальнейшем как возобновляемый источник энергии. Благодаря адаптивности Biogreen® к условиям обработки вы можете выбирать степень обработки, чтобы не перегревать материал и сохранить его важные топливные свойства.

7. Нагревание осадка

Высокотемпературный пиролиз — это процесс, в котором Biogreen® работает при температуре 800 ° C, направленный на максимальное разложение осадка и получение как можно большего количества теплотворного синтез-газа, который может быть источником энергии для сушки.Благодаря этому типу обработки Biogreen® может достигать высоких показателей сокращения и непрерывно вырабатывать энергию, чтобы минимизировать OPEX вашей сушилки.

Оценка стоимости пластмасс и RDF / SRF

Пластик и отходы, содержащие пластмассу, представляют собой глобальную проблему для окружающей среды, которую часто необходимо решать на местном уровне и в небольших масштабах. Biogreen® обеспечивает постоянное локальное решение этой проблемы прямо в том месте, где это необходимо, позволяя получать продукты с добавленной стоимостью в виде энергии, синтез-газа и масла.

8. Пластмассы для нефти, энергии и тепла

Пластиковый мусор — это материал с высоким содержанием энергии, который можно преобразовать в высококачественный синтез-газ и масло. Синтез-газ представляет собой теплотворную смесь молекул (Ch5, C2H6, h3 и др.), Которые после очистки могут быть эффективно преобразованы в энергию (пар, тепло, электричество). Пиролизное масло — это высокоэнергетическая смесь углеводородов, которая может быть использована во многих отраслях промышленности.

9. Пластмассы для обогрева — замена обычного топлива в котлах

Операторы промышленных газовых котлов, работающих на природном газе, часто ищут возможность снижения затрат на обычное топливо.Пиролиз может быть полезным процессом для этой цели. Высокотемпературный процесс Biogreen® позволяет получать синтетический газ с энергетической ценностью, сопоставимой с природным газом. С помощью специально разработанной горелки вы можете заменить природный газ в существующем котле и продолжить работу без инвестиций в новое оборудование, управляя собственными отходами на месте и используя их энергетическую ценность.

10. RDF для энергетики и тепла

Гранулированные фракции городских отходов с теплотой сгорания могут быть идеальным сырьем для процесса Biogreen®.Высокотемпературный непрерывный пиролиз позволяет производить синтез-газ высокого качества, который затем может подаваться в генераторную установку или ТЭЦ, производя электричество, тепло или пар. Масло и уголь от этого процесса могут быть потенциальной выгодой или побочными продуктами, и их необходимо проверять в соответствии с вашим собственным составом отходов.

11. Пластмассы / RDF в водород

Этот эксклюзивный процесс все еще находится в стадии разработки ETIA как одно из наиболее многообещающих направлений валоризации отходов в будущем. И пластмассы, и отходы RDF могут быть преобразованы в качественный синтез-газ, который затем можно подвергнуть дальнейшей переработке, чтобы повысить содержание в нем водорода.Эта особенность позволяет получать большие количества возобновляемых молекул из малоценных остатков.

12. Пластмассы / RDF в метан

Как одна из разработок с наивысшим рыночным потенциалом, ETIA работает над созданием процесса получения возобновляемого метана из фракций теплоносителя. Установка сочетает в себе передовые технологии высокотемпературного пиролиза (Biogreen®), процессов очистки газа и метанирования, чтобы получить метан, пригодный для закачки в сеть передачи.

Резина от отработанных шин

Во многих местах использованные шины рассматриваются как проблемные отходы, от которых трудно избавиться. Технология Biogreen® решает эту проблему, обеспечивая возможность локальной обработки резины из использованных шин и создания ценных продуктов в результате пиролизной конверсии.

13. Восстановленный технический углерод (reCB) и тепло

Восстановленный технический углерод — это материал, полученный из твердого продукта процесса пиролиза шин.Дальнейшая обработка позволяет ему развивать многие полезные свойства, которые делают продукт reCB с высокой добавленной стоимостью, который можно рассматривать как наполнитель для резиновой промышленности, красок и покрытий, производства чернил и многих других промышленных применений. Переработанная сажа, получаемая при пиролизе шин, становится все более популярной, поскольку она является экологически чистой альтернативой углеродной саже, полученной с помощью процессов на основе нефти. Кроме того, пиролиз Biogreen® позволяет получать смесь газов с теплотой сгорания, которая может быть источником тепла для ваших производственных процессов и дать дополнительный источник дохода для вашего проекта.

14. Восстановленный технический углерод (reCB) и CHP

Производство reCB (см. Выше) можно комбинировать с более совершенными методами использования синтез-газа для производства пара, тепла и электричества — в зависимости от ваших индивидуальных потребностей. Непрерывный процесс Biogreen® в сочетании с подходящим вспомогательным оборудованием может позволить производить полезный reCB в качестве функционального материала, пара и горячей воды для централизованного теплоснабжения.

Химические процессы

Возможное использование Biogreen не ограничивается отраслями управления отходами и биомассой.Наши технологии широко используются в химической, фармацевтической и пищевой промышленности для получения специальной обработки материалов и улучшения их свойств. Управляемость системы Biogreen позволяет получить конкретные и точные условия обработки, которые невозможно достичь с помощью других традиционных методов лечения.

15. Сушка химических продуктов

Многие специфические химические вещества требуют точной и непрерывной термической обработки в атмосфере с ограниченным воздухом, которая предотвращает их окисление и другие нежелательные реакции.Точно адаптированные условия Biogreen® позволяют системе удалять воду, улучшать, карбонизировать и обрабатывать химические вещества различными способами.

Разные материалы

16. Валоризация древесины, обработанной CCA

Древесина, обработанная хромированным арсенатом меди (CCA), представляет собой опасные отходы, получаемые обычно из использованных телефонных столбов, железнодорожных шпал, силосов, кабельных барабанов и всех видов древесины, пропитанной промышленным способом. Поскольку сгорание этого материала приводит к выделению токсичных газов, альтернативные методы очистки пользуются большим спросом.Пиролиз древесины CCA может быть хорошим ответом на растущую проблему утилизации, позволяя восстанавливать энергию и улавливать загрязнители в твердых остатках.

17. Регенерация активированного угля

Непрерывный пиролиз в процессе Biogreen® позволяет испарять различные вещества, присутствующие в материале. Это открывает возможность регенерации загрязненных активированных углей. За счет контролируемого повышения температуры в процессе пиролиза с ограничением по воздуху активированный уголь может быть очищен от летучих загрязнителей и повторно использован на вашем промышленном предприятии.

18. Восстановление алюминия

Когда алюминий присутствует в отходах, но в сочетании с другими материалами, такими как ткани, бумага или пластмассы, процесс пиролиза может помочь эффективно удалить термически разлагаемые материалы, оставляя алюминий пригодным для восстановления.

19. Актуализация водных растений

Водные растения и водоросли становятся все более привлекательным сырьем для процесса пиролиза. Потенциальное производство химических веществ с добавленной стоимостью с использованием процесса пиролиза Biogreen® обеспечивает экологичное и экономичное решение для производства материалов из биологических источников на рынке.

20. Химическая обработка осадка

Пиролиз химических шламов, содержащих загрязнители, которые обычно окисляются и вызывают проблемы в процессах сгорания, является многообещающим ответом на растущие проблемы утилизации этого материала. Непрерывный процесс Biogreen® может позволить термически рекуперировать энергию, переносимую в иле, сохраняя при этом опасные вещества в твердом остатке. Объединение системы с генераторными установками и когенерационными установками может позволить не только рекуперировать тепло, но и производить полезный пар и электричество.

Как вы думаете, может ли ваша отрасль или сообщество использовать одно из перечисленных выше приложений пиролиза Biogreen? Не стесняйтесь, напишите нам по электронной почте!

СВЯЗАТЬСЯ С НАМИ

Технология непрерывного пиролиза биомассы и отходов

Процесс пиролиза в мобильном, контейнерном и стационарном оборудовании

Что делает технологию пиролиза Biogreen® уникальной?
  • Промышленный пиролиз работает более десяти лет: первая установка введена в эксплуатацию в 2003 году
  • Непрерывный и полностью автоматический процесс пиролиза
  • Продукция высочайшего качества
  • Полный и надежный контроль условий лечения
  • Легкое изменение условий эксплуатации
  • Доступность по всему миру
  • Разнообразие размеров и конфигураций
  • Компактность; «Бережливое и среднее» оборудование
Biogreen® — это инновационный запатентованный процесс пиролиза, работающий с 2003 года.Уже более десяти лет наше решение работает для преобразования биомассы, пластмасс и отходов в энергию и полезные продукты.

Процесс пиролиза Biogreen основан на электрически нагреваемом шнековом конвейере (Spirajoule®), предназначенном для расширенной термической обработки при температурах до 800 градусов C и выше. Температура обрабатываемого продукта точно контролируется на основе заданных температур. Время пребывания материала внутри реактора Biogreen® регулируется скоростью вращения шнека. Термическая конверсия осуществляется в бескислородной (пиролизной) атмосфере в уникальной конструкции оборудования, что гарантирует неизменное качество продукта, получаемого в результате обработки.

Защищенная международными патентами, Biogreen® представляет собой чрезвычайно универсальную систему, которая предлагает широкий спектр возможностей для термохимического преобразования биомассы и отходов в материалы и энергию с высокой добавленной стоимостью.

Biogreen — один из ведущих процессов пиролиза в Европе, который продемонстрировал надежность и производительность на протяжении более десяти лет эксплуатации.

Каковы применения процесса пиролиза Biogreen®?
  • Производство твердого топлива из биомассы (процесс торрефикации)
  • муниципальные отходы, промышленные отходы (RDF / SRF) преобразование в электроэнергию
  • Производство биоугля (питательные вещества и усилители почвы)
  • преобразование ила и промышленных осадков в тепло и электроэнергию
Какова мощность процесса пиролиза Biogreen?
Модуль

Biogreen® рассчитан на переработку до 2,5 м3 / ч.Фактическая массовая емкость связана с применяемым временем обработки («временем пребывания») сырого продукта и его кажущейся плотностью (кг / м3). Время пребывания материала устанавливается на панели управления Biogreen® и регулируется скоростью вращения шнека. Для получения большей производительности установки пиролиза Biogreen® размещены параллельно.

Комментарии закрыты.

Пиролизные установки FORTAN и PIROL

Мы производим пиролизные установки FORTAN и PIROL, разработанные нашей компанией TT GROUP для переработки отходов.Обе пиролизные установки универсальны (для разных отходов), стабильны в работе в любую погоду и экологически безопасны.

FORTAN емкость 5,2 м 3 / сутки (до 4 тонн)
PIROL мощность 72 м 3 /24 часа (до 50 тонн)

Пиролизные установки FORTAN и PIROL предназначены для переработки любых отходов: резиновых и пластмассовых отходов, отработанных шин, древесных отходов, почвы, загрязненной нефтепродуктами, нефтешламов, стружки и окалины металлургических производств, медицинских отходов и др.Полный перечень включает более 900 видов отходов.

Пиролизные установки FORTAN производства нашей компании включены в Справочник наилучших доступных технологий «Удаление отходов термическим способом», разработанный Министерством природных ресурсов Российской Федерации 17 декабря 2015 года.

Завод FORTAN в Таиланде:

Метод пиролиза

Пиролиз — это термическое разложение сырья / отходов на газ и жидкость в отсутствие кислорода.Переработка отходов на пиролизных установках FORTAN и PIROL является экологически чистым методом, в результате которого вы получаете следующие продукты:

Жидкое топливо (пиролизное масло) Используется как топливо. Его можно перегонять для получения нефтяных фракций, таких как бензин, дизельные фракции и мазут.
Углерод черный Используется как твердое топливо, для брикетов, как сорбент в очистных сооружениях, при производстве резинотехнических изделий (шин, шлангов, кабеля и т. Д.).)
Газ Используется для поддержания процесса пиролиза внутри установки и для отопления.
Тепло Тепловая энергия накапливается в котлах-утилизаторах для водяного и центрального отопления.

Описание пиролизных установок FORTAN и PIROL

Сырье (отходы) загружается в емкость из жаропрочного материала (реторту). Реторта помещается в духовку.Сырье нагревается за счет теплопередачи через стенки реторты и термически разлагается (этот процесс называется пиролизом) с образованием смеси пара, газа и углеродного остатка. Модуль пиролиза выровнен с теплоизоляцией высокотемпературной на основе керамического волокна и огнеупорный бетон, так что в процессе работы температура наружной стенки модуля является безопасной для персонала.

Максимальная рабочая температура 450-600 ° C. Крышка реторты изготавливается с замком специальной конструкции, который обеспечивает полную герметизацию пространства внутри реторты и исключает возможность задымления.Установки пиролиза снабжены необходимыми устройствами для управления технологическим процессом и панелью управления для регулирования работы установки. Взрывозащищенный клапан и система аварийного сброса газа обеспечивают безопасность персонала и оборудования в случае выхода из строя установки.

Парогазовая смесь выходит из реторты по трубопроводу, охлаждается, затем поступает в накопительный бак и далее в конденсаторы для отделения газов от брызг жидкости. Жидкость собирается в резервуаре для хранения; газ частично или полностью используется для поддержки процесса пиролиза, сжигается или используется для обогрева теплиц, офисов и т. д.В конце процесса пиролиза реторта с углеродным остатком выгружается из печи и в нее помещается другая реторта с сырьем.

Преимущества пиролизных установок FORTAN и PIROL

1. Реторта изготовлена ​​из нержавеющей жаропрочной стали.

2. Топка многотопливная: можно использовать любое твердое топливо и газ, а также настроить горелку на любой вид жидкого топлива.

3. Футеровка выполнена из огнеупорного волокна, защищенный слоем сильного огнеупорного бетона, армированного нержавеющей стали, имеет высокую устойчивость к механическим и химическим воздействиям, обеспечивает температуру наружной поверхности установки не выше 60 ° С Это безопасно для операторов при обслуживании установки в течение всего процесса.

4. Простота конструкции. Повышенная надежность. Возможность доработки конструкции к местным условиям.

5. Средства взрывозащиты. Взрывозащищенный клапан и система аварийного сброса газа обеспечивают безопасность операторов и оборудования в случае выхода из строя установки.

6. Легко ремонтируемое оборудование.

7. Установка проста в эксплуатации и обслуживании, для операторов не требуется профессионального образования, наша компания проводит обучение операторов.

8. Подвижность завода. Установки предназначены для мобильного использования: имеют стандартные габариты для транспортировки любым видом транспорта, фланцевые соединения во всей конструкции, поэтому монтаж-демонтаж занимает минимум времени, фиксированная бетонная облицовка, поэтому демонтаж не требуется.

9. Низкое потребление электроэнергии (10-14 кВт * час на каждую тонну) и низкий расход топлива (30-40 кг мазута за один процесс).

10. Лучшая цена при аналогичных характеристиках оборудования других производителей.

Добавить комментарий

Ваш адрес email не будет опубликован.
