Комбинированные котлы отопления на дровах и электричестве

В последние годы все популярнее становится автономное отопление, и не только в частных владениях, но даже и в многоквартирных домах.

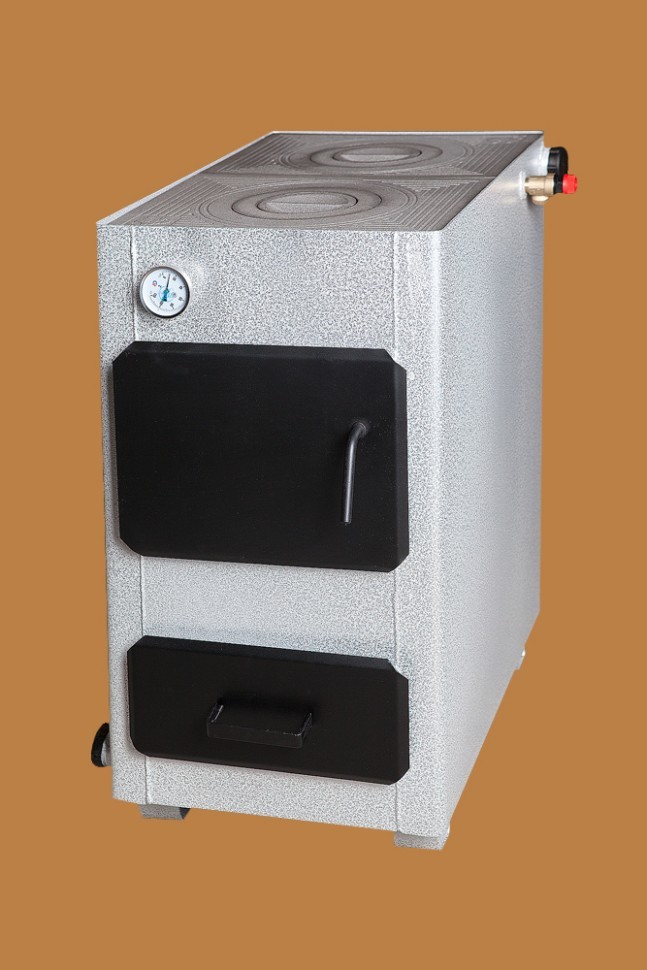

Комбинированный котел отопления на дровах и электричестве

Объясняется это существенной экономией средств и удобством в использовании такой системы, а также возможностью самостоятельного принятия решения о начале и завершении «локального отопительного сезона», в зависимости от конкретных погодных условий. В условиях квартир устанавливаются определенные виды котлов, работающих преимущественно на газе, и иногда — от электричества.

А вот в частном секторе, особенно находящемся за городом, хорошо подойдут комбинированные котлы отопления, которые могут работать как на дровах, так и на электричестве, так как там несложно найти твердое деревянное топливо и электричества практически всегда в достатке, в отличии от газа. Тем более, если по каким-то причинам электричество отключается или подается нестабильно, всегда можно перейти на отопление дровами или углем, что крайне удобно. Заготовку твердого топлива нужно проводить заранее, чтобы всегда быть готовым к любым сложившимся обстоятельствам.

Конструкция этого отопительного прибора продумана основательно и работает одинаково эффективно как на электричестве, так и на дровах.

Особенности конструкции и работы котла

По своему строению комбинированные котлы отличаются от тех, которые работают только на твердом топливе. Главная их особенность — наличие установленного непосредственно в резервуаре с теплоносителем ТЭНа.

Электрический нагреватель — ТЭН

В нижней части аппарата размещена топка, в которой производится сжигание дров. Выделяемое тепловая энергия нагревает теплоноситель, который затем направляется в контур отопления.

В котлах установлены устройства, которые автоматически включают ТЭН для достижения установленной температуры теплоносителя, если недостает мощности при сгорании твердого топлива. То есть, когда дрова прогорают, жар спадает, температура падает, в это время включается в работу нагреватель, и котел начинает работать от электричества. Весь процесс происходит самостоятельно, регулируется автоматикой, и участия человека в нем не требуется.

При сгорании твердого топлива выделяется мощность, равная 26—33 кВт, которой должно хватать для отопления дома площадью 100 — 110 квадратных метров, а далее ровную требуемую температуру поддерживает электрический ТЭН.

Строение котла

Котел, работающий на твердом топливе и электроэнергии, состоит из следующих основных узлов и элементов:

Примерная типовая схема котла

  1. Корпус-коробка аппарата
  2. Топка.
  3. Газоотвод.
  4. Труба для дымоотвода.
  5. Заслонка.
  6. Колосниковая решетка.
  7. Поддувало-зольник.
  8. Топочная дверца.
  9. Поддувальная дверца.
  10. Воздушная дверца.
  11. Рычаг.
  12. Замок-шибер.
  13. Отражатель.
  14. Манометр.
  15. Кожух — корпус.
  16. Передняя крышка.
  17. Шуровочная дверца.
  18. Регулятор тяги.
  19. Цепочка.
  20. Труба подачи.
  21. Труба обратки.
  22. Заглушка.
  23. Регулятор.
  24. Заземляющий болт.
  25. Гильза для теплограничителя.
  26. Гильза для температурного датчика.
  27. Гильза для датчика управления.
  28. Труба для слива.
  29. Шильдик с наименованием и серийным номером котла.
  30. ТЭН.

Предусмотрено в конструкции комбинированных котлов и поддержание минимальной температуры в контуре в тех случаях, когда дрова загружаются в топку нерегулярно. Это дает возможность предохранить систему отопления от замерзания. Поэтому, можно уехать из дома на длительное время, не беспокоясь о том, что трубы замерзнут.

Важным является то, что аппарат может работать и на маленькой мощности, только для поддержания минимальной температуры в системе.

Характеристики котла

Чтобы выбрать тот вариант, наиболее подходящий для дома, в

подключение и схема обвязки твердотопливного котла с электрокотлом

Перед домовладельцами, которые отапливают свое жилище твердым топливом, всегда стоит проблема остывания воды в батареях после того, как дрова в топке котла прогорели. Ведь не всегда есть возможность произвести новую загрузку, например, ночью или в случае отъезда. Тогда дом может основательно остыть, а при некоторых обстоятельствах размораживаются трубы. Один из вариантов эту проблему решить – ставить комбинированные котлы для отопления на дровах и электричестве.

Обвязка двух котлов

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Котел на дровах и электричестве

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Преимущества и недостатки

Системы отопления, работающие с котлами для отопления на дровах и электричестве, обладают значительными достоинствами:

  • Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
  • Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
  • При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

Котельная с двумя котлами

Как и любые универсальные изделия, комбинированные отопительные котлы на твердом топливе и электричестве имеют свои недостатки:

  • Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
  • Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
  • Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально. Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно. Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Заключение

Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.

Комбинированные котлы дрова-электричество: выбор, плюсы и минусы

Стабильное повышение стоимости традиционных энергоресурсов приводят к тому, что многие потребители вынуждены искать альтернативные источники отопления.

Ситуация усугубляется тем, что в некоторых случаях приходится совмещать несколько видов топлива с целью найти более экономически выгодный вариант. В этом отношении котел отопления – электричество-дрова, практически не имеет конкуренции. Он может использоваться практически в любых широтах, независимо от наличия газовой магистрали.

Содержание

Преимущества универсальных котлов отопления


Универсальные или комбинированные котлы отопления могут быть использованы практически для любых целей.

Их применение не ограничено бытовыми или промышленными целями, поэтому с их помощью можно с эффективностью обогревать как частный дом или коттедж, так и складское помещение и ремонтные мастерские большой площади.

Основными преимуществами использования таких котлов считаются следующие:

    • Быстрый прогрев помещения. Нагрев теплоносителя до требуемой температуры может быть осуществлен с помощью электричества. Жидкость в системе отопления в таком случае нагревается за считанные минуты, что существенно экономит средства. После прогрева, при необходимости, можно перейти на твердое топливо.
    • Экономичность. Отапливать помещение с помощью одного электричества может быть выгодно только до тех пор, пока не исчерпан лимит. После достижения определенного количества объема электроэнергии, потребителю обычно начинают начислять оплату по повышенному тарифу. Переход на твердое топливо помогает существенно сэкономить в этой ситуации.

Основные особенности сервисного обслуживания газовых котлов.

Котлы на дровах, читайте здесь.

  • Бесперебойная работа. В некоторых регионах отключение электроэнергии до сих пор считается неотъемлемой составляющей жизни потребителя. В таких случаях использование энергозависимого котла может привести к тому, что в течение определенного времени придется находиться в помещении, которое не отапливается. Благодаря использованию комбинированных котлов отопления дрова электричество, можно успешно справиться с этой сложностью. Для того чтобы начать использовать другой вид топлива, даже нет необходимости менять горелку или выполнять другие сложные работы по обслуживанию, достаточно просто переключить оборудование в другой режим.
  • Компактность. Это облегчает монтаж и одновременно уменьшает занимаемую котлом площадь.

Комбинированные котлы являются практически уникальным решением для отопления помещений в случае отсутствия возможности подключиться к газовой магистрали.

Недостатки


Основным недостатком данного типа оборудования продолжает оставаться высокая стоимость. На данную модель придется потратить приблизительно в 1,5-2 раза больше средств, чем на котлы, работающие исключительно на одном виде сырья.

Среди минусов можно также отметить ограниченную мощность работы электрического ТЭНа, максимальная производительность составляет не более 25 кВт.

Этой мощности вполне хватает для нагрева жилого дома и небольших промышленных зданий, но сложность заключается в том, что во время работы котлов отопительных дрова электричество в режиме нагрева воды, производительности может не хватить для нагрева помещения до необходимой температуры.

Выбор отопительного котла


На рынке отопительного оборудования представлено ограниченное количество универсальных или комбинированных котлов. Существует несколько важных моментов, которые помогут приобрести наиболее подходящее оборудование. Среди них:

  1. Наличие второго контура. Этот критерий важен, если есть необходимость в обеспечении горячей водой. Если налажено центральное водоснабжение, то нет необходимости приобретать котлы с такой функцией.
  2. Колосники. Обычно устанавливают либо керамические, либо чугунные колосники.
  3. Вес. Некоторые модели в полной комплектации могут достигать массы 100 кг и больше. Для их монтажа придется укреплять пол и дополнительно заливать армированную бетонную подушку.
  4. Предельная и номинальная мощность на каждом из видов топлива.
  5. Регулировочный клапан. Он позволяет уменьшить шум, который возникает при работе оборудования, делая его практически бесшумным. В некоторых моделях он отсутствует в базовой комплектации.

Преимуществом дизельных котлов является то, что при последующей газификации объекта затраты на переоборудование котельной будут минимальны.

О том какой может быть расход у дизельного котла, читайте здесь.

Все перечисленные выше факторы имеют значение при выборе комбинированных котлов, и практика показывает, что большинства ошибок можно было бы избежать, если учесть эти все особенности.

Как не ошибиться при выборе универсального устройства дрова-электричество


Выбирая котлы на электричестве и дровах, следует обращать внимание, не только на их комплектацию. Необходимо принять во внимание следующее:

  • Площадь отапливаемого помещения. В инструкции производителя обычно указывается максимальная отапливаемая площадь. Вычислить мощность можно и следующим образом: подсчитать производительность с учетом того, что 1 кВт достаточно, чтобы отапливать помещение в 10 кв.м.
  • Теплообменник. Может быть чугунным или стальным. Сталь не боится перепадов температуры, чугун легче переносит перегрев и не боится коррозии.
  • Наличие автоматики. В большинстве базовых комплектаций, которые имеют универсальные котлы дрова электричество, предусмотрены системы контроля над процессом горения и поддержания необходимого температурного режима. От качества этого узла зависит работоспособность и производительность данного оборудования.

Точный расчет необходимой мощности и производительности котла может сделать консультант компании, которая осуществляет продажу отопительной техники. Так можно избежать ошибок и приобрести наиболее подходящую модель.

Комбинированные котлы при всех своих положительных сторонах, все же имеют один, но существенный минус, который влияет на их популярность – высокую стоимость.

Атмосферные деаэраторы ДСА предназначены для удаления агрессивных газов из питательной воды паровых котлов.

О том, как правильно монтировать деаэратор, читайте здесь.

Производители обещают, что в будущем такое оборудование может существенно подешеветь. Остается, надеется, что это произойдет уже довольно скоро.

Котлы отопления для частного дома на дровах и электричестве: комбинированный отопительный электро-дровяной вариант

Обогрев частного дома на сегодняшний день является важным вопросом для любого владельца такого типа жилища. К тому же масштабное строительство коттеджей стало причиной развития сегмента отопительных механизмов. Все чаще хозяева загородных построек устанавливают современные отопительные системы автономной направленности, чтобы не зависеть от водонагревателей на газу или еще чего-то. Главной причиной этого является дороговизна голубого топлива или то, что дом невозможно подключить к централизованному газоснабжению.

Именно по этим причинам становятся востребованы универсальные комбинированные котлы на электричестве и дровах. Они довольно выгодны, ведь могут действовать на различных типах горючего. Применять подобные котлы отопления можно практически везде, каких-то особых условий им не нужно для стабильной работы.

Работать с ними можно еще и по той причине, что нет необходимости бояться перепадов давления, отключения электричества или отсутствия газа. Если наблюдаются проблемы, достаточно просто переключиться на другой топливный источник. Кстати, работать подобное решение может на разных топливных решениях – на газе, на твердотопливных элементах, на жидком топливе или электроэнергии.

Устройство и предназначение

На сегодняшний день комбинированный вариант, функционирующий на дровах и электричестве, существенно отличается от моделей, что работают исключительно на твердом топливе. Основной их особенностью можно назвать то, что прямо в самом резервуаре, где находится тепловой носитель, установлен тэн.

Обычно в нижнем отсеке такого устройства располагается топка, где осуществляется горение дров. Вся тепловая энергия, что выделяется, осуществляет нагрев теплоносителя, который после этого попадает в отопительный контур.

В рассматриваемых устройствах установлены приспособления, включающие тэны в режиме автомата, чтобы тепловой носитель грелся до определенной заданной температуры. Но так будет, когда нет мощности при прогорании твердотопливных элементов. То есть получается, что когда древесина прогорает, количество жара уменьшается, температура, соответственно, тоже, и сразу начинается нагрев, а котел автоматически переходит на работу от электричества. Следует сказать, что в эти моменты человеку совершенно нет необходимости вникать, ведь все регулируется и переключается исключительно с помощью автоматики. Это позволяет быть уверенным, что переключение произойдет именно в нужный момент, и эффективность будет максимальной.

Во время сгорания твердотопливных элементов выделяется мощность в районе 25-32 киловатт. Этого должно быть достаточно для отапливания постройки, площадь которой составляет 100-110 м2. А после этого нужный температурный режим будет поддерживать тэн электрического типа.

Если говорить о строении подобного котла, то он обычно состоит из таких составных элементов:

  • топка;
  • корпус;
  • отвод для газа;
  • дымоотводная труба;
  • решетка колосника;
  • заслонка;
  • различные дверки: поддувальная, воздушная, топочная;
  • тэн;
  • регулятор.

Это основные элементы. На самом деле, составных частей подобного котла существенно больше. Следует сказать, что котел отопления имеет подобную конструкцию, чтобы в контуре осуществлялось поддерживание минимальной температуры, и тогда, когда в топку древесина кладется крайне неравномерно. Подобное решение призвано защитить устройство и вообще весь механизм от того, что оно может замерзнуть. Можно просто выключить полностью отопительный котел и не бояться, что трубы замерзнут. Подобный гибридный аппарат может иметь и малую потребляемую мощность, чтобы просто поддерживать в механизме наименьшую температуру.

Принцип работы

Следует сказать, что работает подобный котел с очень просто. Тепловой генератор, который работает от электрической сети, просто осуществляет запуск электрического нагревателя. Такие нагреватели в виде трубок начинают нагрев теплового носителя в автоматическом режиме. Такая схема нагрева воды представлена также в так называемых бойлерах. Данный процесс, как правило, является автоматическим и контролируется с помощью специального устройства. Вручную необходимо разве что класть в топку твердое топливо.

Пока тэн осуществляет нагрев воды, необходимо положить в топку дрова и поджечь их. Специальный топочный отсек обычно располагается снизу и осуществляет передачу тепла в тепловой обменник. Когда температура теплового носителя поднимется до определенной отметки, тэн просто-напросто выключается, и дальше тепло генерируется исключительно дровами. В ряде случаев горение дров может достигать отметки в 30 кВт, если говорить о мощности. Хотя обычно показатель стартует от 8 кВт. 30 киловатт, чтобы отопить дом, должно хватить с лихвой.

После прогорания дров ТЭН снова запускается и просто поддерживает температуру на необходимом уровне. Если есть желание, можно осуществлять топку лишь с помощью дров, а тэн использовать исключительно чтобы подстраховаться. Когда дрова закончатся, то лишь при помощи тэна будет идти подача тепла. Но тут также может использоваться принцип «два в одной системе». Речь идет о том, что древесина и электричество применяются одновременно. Это будет довольно удобно ночью, когда нет возможности осуществлять добавление дров в камеру топки на постоянной основе. Обычно используется комбинированный вариант – вечером человек закладывает в топочную древесину, а тэн активируется, чтобы поддерживать тепло. Чтобы было именно так, не следует включать его на полную.

Если же человек больше предпочитает использовать для обогрева электричество, а древесина выполняет функцию запасного варианта, то обслуживать устройство становится еще проще. С помощью автоматики просто выставляем необходимую температуру и все. Ее будет поддерживать тэн и человеку вообще нет необходимости вмешиваться в этот процесс. Если подача электричества прекратится, что возможно, просто кладем древесину в топку и котел начинает работать на этом типе топлива.

При работе устройства на твердом топливе следует следить, чтобы задвижка, расположенная на дымоходе, постоянно была открыта. Если же котел будет работать на электрической энергии, то положение задвижки роли не играет и ее можно держать закрытой. В общем, как можно убедиться, схема работы подобного котла очень проста.

Достоинства и недостатки

Следует сказать, что эта категория устройств имеет свои недостатки и преимущества, на которых обязательно необходимо остановить свое внимание.

Если говорить о преимуществах, которые имеет такой совмещенный котел, то следует назвать:

  • Долгое время эксплуатации. Если котел подобного типа эксплуатировать правильно, то он сможет качественно выполнять свои функции не меньше 20 лет.
  • Автономность. Контролировать работу такого котла нет смысла, так как автоматика, установленная в нем, будет отлично контролировать его деятельность. Тем более если речь идет о работе от розетки. Обогрев с использованием тэна ограничивается бесперебойной передачей электрической энергии.
  • Грамотная конструкция. Тепло распределяется максимально эффективно и грамотно, а энергопотери будут очень низкими, что делает данные котлы отличным и эффективным решением.
  • Экономичность. Электричество на сегодняшний день является одним из наиболее доступных типов энергии, впрочем, как и дерево. В качестве твердотопливной альтернативы можно применять уголь либо брикеты или пеллеты. В общем, если говорить об экономичности, такому котлу просто нет равных.
  • Универсальность. Такие решения – универсальные, ведь использовать можно любой из 2 видов топлива по желанию.

Кстати, тут следует сказать о том, что подобные котлы будут эффективным решением, если работают на неполной мощности.

Но при всех этих преимуществах комбинированные решения обладают и недостатками. Но они есть у любого оборудования для отопления, что в целом неудивительно.

Если говорить о недостатках, то следует назвать:

  • Большую массу. Котлы, которые сделаны из чугуна, имеют вес в пару сотен килограммов, а то и больше. Чтобы установить такой котел, необходимо сначала сделать подушку из бетона, чтобы усилить основание пола. По причине того, что устройство имеет большой вес, нет моделей, которые можно установить на стену. Есть лишь решения для напольного монтажа.
  • Непростая конструкция. Комбинированные варианты отличаются довольно сложной конструкцией, что ведет к удорожанию монтажа и сервисного обслуживания.
  • Небольшая мощность электросоставляющей. Обычно мощность электрических нагревателей не должна быть больше мощности камеры, куда необходимо класть дрова. Мощность топки для дров составляет обычно от 6 до 25 киловатт.
  • Занимает много места. Как правило, чтобы осуществить монтаж такого котла, требуется выделить под это отдельное помещение – котельную, где следует хранить запасы топлива.

Судя по отзывам, большинство пользователей считают, что приобретение таких котлов – абсолютно оправданный шаг, даже несмотря на то, что стоимость моделей таких котлов примерно на треть дороже, чем обычных устройств, работающих только на твердом топливе. И даже в этом случае это все равно более выгодно, чем устанавливать отдельно тот или иной котел, а потом менять на другой.

Критерии выбора

Как было сказано выше, характеристики такого устройства имеют важное значение при выборе устройства, ведь производители предлагают большое количество комбинированных моделей котлов отопления, работающих как на дровах, так и на электричестве. Любой подобный электродровяной котел имеет различную комплектацию и производительность.

Прежде чем покупать такой вариант, следует подумать, что будет лучше для вашего дома и обратить внимание на следующие характеристики:

  • Габариты и масса устройства. Если котел слишком тяжелый, то может появиться необходимость в усилении площади поверхности при помощи бетонной стяжки, чтобы установить такой котел.
  • Мощность. Тут все зависит от используемого типа топлива. Лучше всего заранее понять, на чем будет работать аппарат.
  • Размер камеры с функцией топки. От объема данного отсека зависит то, как часто будет возникать необходимость класть в котел твердое топливо.
  • Количество контуров. Целый ряд вариантов имеет интересную особенность – нагревание воды будет осуществляться лишь при помощи тэна. Лучше всего приобретать модели, где змеевик встроен в камеру топки.
  • Материал изготовления теплообменника. Как правило, есть два варианта – или сталь, или чугун. Стальные решения быстро окисляются и на них появляется коррозия. Но они легче по массе и довольно хорошо противостоят резким перепадам температур. Чугунные отлично противостоят коррозии, но и нагреваются долго. Из недостатков следует отметить большую массу, а также то, что при большом перепаде температуры могут запросто покрыться трещинами.
  • Отсутствие шума. Установка спецклапана обеспечивает тихую работу устройства.
  • Колосники. Они делаются из разных материалов. Как правило, из керамики и чугуна. Последние более жаростойкие и подойдут для сгорания различных твердотопливных элементов. Применяют сотовые чугунные колосники с напылением из керамики. Такие решения подходят для насыпных вариантов, которые при горении потребляют большее количество кислорода.

Довольно неплохими являются котлы линейки «Купер», а если конкретнее, то речь идет о модели «Zota Master 20».

Приобретение котельного оборудования, работающего на дровах и на электричестве для дома – отличное решение с точки зрения универсальности и экономии денежных средств. Кроме того, в настоящее время данные виды топлива и энергии считаются наиболее доступными. Конечно, у таких котлов есть ряд определенных недостатков, но они с лихвой компенсируются преимуществами и высокой мощностью при низких затратах. Именно поэтому котлы, работающие на разном топливе, на сегодняшний день являются наиболее интересным решением, если сравнивать их с другими отопительными приборами, котлами, отопительными системами и так далее. Их простая конструкция дает возможность обеспечить максимальную эффективность при обогреве дома, используя при этом минимальное количество энергоресурсов.

О том , как работает комбинированный котел отопления Траян ТР-18 и Тен ( дрова+электричество), смотрите в видео ниже.

Котлы для отопления на дровах и электричестве

Если два устройства с их недостатками объединить в одно – каким оно получится? Скорее всего, гибрид будет обладать двойным набором минусов.

Но так бывает не всегда. В некоторых случаях недочеты могут чудесным образом самоустраниться, в результате чего мы получим весьма практичное и удобное изделие.

Примером столь удачной метаморфозы могут выступать котлы для отопления на дровах и электричестве.

Конструкция

Такие теплогенераторы, способные использовать различные источники энергии, называются комбинированными.

За основу взят обычный твердотопливный котел с водяным контуром, только в его теплообменник установили еще и ТЭНы (трубчатые электронагреватели.).

Обязательным элементом является автоматика, которая управляет процессом горения и при необходимости подает питание на ТЭНы.

Поскольку стремиться к энергонезависимости в данном случае бессмысленно, она является электронной и характеризуется большей эффективностью и функциональностью, чем автоматика энергонезависимая. По этой же причине котлы данного вида оснащаются вентилятором для принудительной подачи в топку воздуха. Этим обеспечивается более полное сгорание топлива и увеличение КПД котла.

Лучше отдавать предпочтение приборам, в которых вентилятор установлен сверху – при таком способе установки он служит дольше всего.

Те же вентиляторы, которые устанавливаются в нижней части корпуса, тянут с пола пыль и потому являются менее долговечными.

Принцип действия комбинированных котлов

В обычной обстановке прибор эксплуатируется как простой твердотопливный котел, то есть работает на дровах, угле, торфе и т.п.

Если вы намерены топить теплогенератор углем, то перед покупкой удостоверьтесь, что такой вид топлива является допустимым для выбранной вами модели. Некоторые котлы рассчитаны только на древесное топливо, для которого характерна меньшая, чем для угля, температура сгорания.

Очевидно, что в таком режиме котел долго работать без участия пользователя не может – топливо нужно периодически подкладывать. Это и есть тот самый недостаток твердотопливного оборудования, о котором упоминалось выше.

Если случится форс-мажор и владелец не сможет своевременно подбросить в топку дровишек, дом останется без отопления и теплоноситель может в конечном итоге замерзнуть, разорвав трубы.

Комбинированный котел – дрова-электричество

Владельцы комбинированных котлов от подобных ситуаций застрахованы. Как только автоматика зарегистрирует охлаждение теплоносителя, она подключит ТЭНы и будет с их помощью поддерживать температуру на минимально допустимом уровне, пока котел снова не растопят.

Таким образом, твердотопливный обогрев становится абсолютно надежным и при этом дорогое электрическое отопление служит только для подстраховки, почти не влияя на эксплуатационные затраты.

Котел, работающий от нескольких видов топлива – отличное решение для загородного дома, если имеются перебои с электричеством или газом. Котлы отопительные комбинированные – особенности конструкции и монтаж.

Об особенностях эксплуатации индукционных печей читайте здесь.

Для того чтобы отопительная система была экономичной и в то же время эффективной, необходимо правильно провести обвязку. В этой статье https://microklimat.pro/otopitelnoe-oborudovanie/kotly/obvyazka.html вы узнаете, что это такое и какие схемы обвязок существуют.

Требования к монтажу

При установке комбинированного котла необходимо придерживаться следующих правил:

  1. Поскольку теплогенератор является мощным электроприбором, в помещении, где он установлен, не должно быть высокой влажности. Также должна быть исключена возможность попадания воды на электроконтакты.
  2. Твердотопливное оборудование обычно является довольно тяжелым. Поэтому перед установкой следует оценить способность пола выдержать такую нагрузку. При необходимости котел устанавливают на бетонный фундамент. Если пол достаточно прочен, под прибор просто подкладывают несгораемую подставку, которая с каждой стороны на 300 мм выходит за его очертания.
  3. Поверхность пола перед котлом в радиусе 1,2 м от центра топочной дверцы должна быть закрыта несгораемым материалом. Обычно укладывают стальной лист толщиной не менее 1,5 мм поверх асбестовой подкладки.
  4. Расстояние между котлом и стеной должно быть не менее 1 м, при этом на стенах не допускается наличие отделки из горючих материалов (например, обои). Если стены отделаны несгораемой штукатуркой (к примеру, вермикулитовой) с толщиной слоя 25 мм или более, минимальное расстояние можно уменьшить до 0,8 м.
  5. По площади сечения дымоход должен быть равным или превосходить дымоотводящий патрубок котла.
  6. Электронагреватели мощностью до 7 кВт можно подключать по однофазной схеме, более мощные – по 3-фазной. Прибор в обязательном порядке должен быть заземлен и подключен через УЗО с током утечки 30 мА.

Перед покупкой комбинированного котла нужно убедиться, что электросеть рассчитана на мощность его электронагревателей.

Речь идет не только о внутридомовой проводке и защитном автомате, но и об оборудовании распределительной сети.

К примеру, пользователь одного из форумов сообщал, что ради подключения 15-киловаттного электрокотла ему пришлось оплатить замену трансформатора на подстанции. При подключении котла к системе отопления учитывают следующие моменты:

  1. Быстро уменьшить мощность твердотопливного агрегата, в отличие от газового, невозможно, поэтому необходимо предусмотреть возможность экстренного охлаждения перегретого теплоносителя и сброса избыточного давления при его закипании. Быстрое охлаждение путем подачи холодной воды возможно только в котлах со стальными теплообменниками – чугунные могут лопнуть от резкого перепада температур. Для сброса давления в начале магистрали «подачи» устанавливают предохранительный клапан.
  2. При наличии пламени в топке нельзя допускать попадания в теплообменник рабочей среды с температурой ниже 50 градусов. В этом случае на его стенках сконденсируется пар, содержащийся в дымовых газах (реакционная вода), который тут же прореагирует с оксидами различных элементов и превратится в кислотный коктейль. В таких условиях стенки теплообменника быстро разрушаются из-за термохимической коррозии. Чтобы этого не произошло, между «подачей» и «обраткой» устанавливают перемычку с автоматически управляемым 3-ходовым клапаном, посредством которой остывший теплоноситель разбавляется горячим.

КПД твердотопливного котла является максимальным только в том случае, если прибор работает с номинальной мощностью или близкой к таковой.

Чтобы в относительно теплую погоду не гонять котел на «полуоборотах», настоятельно рекомендуется включить в систему отопления аккумулятор тепла в виде емкости с водой.

Совместная работа электрического и твердотопливного котла

Идея оснастить твердотопливный котел электронагревателями весьма разумна. А как поступить, если обычный дровяной теплогенератор уже куплен? Неужели придется покупать вдобавок еще и комбинированный? Нет, можно просто докупить электрокотел и подключить оба агрегата к системе отопления совместно.

Твердотопливный и электрический котлы подключаются параллельно, каждый из которых оборудуется собственным циркуляционным насосом.

Перед каждым котлом на линии «обратки» (лучше всего – после циркуляционного насоса) нужно установить по обратному клапану. В противном случае часть нагретого теплоносителя будет постоянно утекать через неработающий котел, минуя отопительный контур.

Одновременное подключение твердотопливного и электрического котла

Кроме того, при разгерметизации системы обратный клапан не позволит рабочей среде вылиться из теплообменника работающего котла.

Конструкция обратного клапана зависит от его расположения. При установке на вертикальном участке применяется изделие с пружинным механизмом, на горизонтальном – лепестковый клапан.

Для запуска электрокотла при охлаждении теплоносителя какая-либо сложная автоматика не понадобится. Достаточно задать на терморегуляторе твердотопливного котла температуру в 70 градусов, а на электрокотле – 40 градусов.

Использование котлов длительного горения

Так называются теплогенераторы, способные работать на одной топливной закладке вместо обычных 4-х часов по несколько суток.

В первую очередь их отличает более вместительная топка, имеющая объем вместо стандартных 60-ти л 100, 150 и даже более 200 л при той же мощности.

Но большая топка – не единственная особенность. Есть и другие отличия, зависящие от вида котла:

  1. Котлы с удлиненной топкой: поскольку огонь стремится распространяться вверх, становится очевидным, что быстрее всего сгорит топливо, сложенное в кучу. Если же его сложить в растянутую линию (для этого и нужна удлиненная топка), да еще и воздух подавать в ограниченном количестве и только в зону горения – бегать в поленницу можно будет реже.
  2. Агрегаты с верхним горением: еще более эффективное решение – сложить топливо именно в кучу, но поджечь его не снизу, как обычно, а сверху. В отличие от котлов с удлиненной топкой, их собратья с верхним горением выросли не в глубину, а в высоту. При таком исполнении теплогенератор занимает меньше места, а время работы на одной топливной закладке удалось значительно увеличить. Ярким примером служит котел Stropuva, способный работать без дозаправки 5 суток и более. Воздух также подается дозировано – через телескопический воздуховод. К сожалению, в котел с верхним горением нельзя подбросить дровишек, пока не догорела предыдущая порция. Так что для них наличие электронагревателей особенно актуально, ведь горючее с большой вероятностью может закончиться среди ночи.
  3. Пиролизные котлы: в этих котлах древесное топливо сначала подвергается высокотемпературному нагреву без доступа воздуха, в результате которого оно разлагается на смесь газообразных веществ – древесный газ. В соседней камере, куда воздух подается в достаточном количестве, этот газ сжигается. Эти агрегаты стоят довольно дорого, зато они обладают самым высоким КПД (от 90% до 93%), меньше всего отравляют воздух и почти так же удобны в управлении, как газовые котлы.

Долго могут работать без участия пользователя и так называемые пеллетные котлы. Они работают на особом топливе – пеллетных гранулах, представляющих собой прессованные опилки, жмых, солому и пр.

Все гранулы похожи, как близнецы, и имеют маленькие размеры (длина – около 5 см), так что их можно подавать в котел в необходимом количестве при помощи шнекового питателя.

Мощность пеллетного котла регулируется так же легко, как у газового.

Комбинированные котлы отопления дрова – электричество: цена

Маломощный комбинированный котел (дрова + электричество), произведенный в России или другом государстве бывшего СССР, можно приобрести за 300 долларов.

Это будет бюджетный вариант, от которого не стоит ожидать высокой надежности и длительного срока службы.

Хороший отечественный котел с мощностью на твердом топливе в 14 – 16 кВт (мощность электронагревателей – около 3 кВт) обойдется примерно в 700 долларов.

Модель мощностью в 20 – 22 кВт (6-киловаттный электронагреватель) – тоже при условии хорошего качества – потянет примерно на 1000 долларов.

Стоимость импортных моделей будет намного выше.

Электрическое отопление – самый дорогой вариант, но иногда без него не обойтись. Котел электрический двухконтурный необходим в качестве альтернативного источника отопления, если имеются перебои с другими типами обогрева помещения.

Способы изготовления индукционных котлов своими руками разобраны в данной статье.

Видео на тему

выбираем котлы для отопления на дровах и электричестве

Принцип работы отопительных комбинированных котлов, работающих на электричестве и твердом топливе. Преимущества и недостатки выбора комбинированных отопительных установок.

Универсальные теплогенераторы, сочетающие в себе преимущества монотопных агрегатов, все чаще востребованы среди владельцев загородных домов. Комбинированные отопительные котлы, работающие как на электричестве, так и на дровах, занимают в этом рейтинге популярности лидирующие позиции.

Комбинированный отопительный котел

Практичная конструкция способна обеспечивать эффективную работу на обоих видах топлива. Это позволяет владельцу дома использовать в качестве носителя тепла тот вид топлива, который имеется в наличии. В чем особенность таких установок, какими достоинствами они обладают и имеют ли недостатки, рассмотрим в статье.

Принцип работы отопительного котла

Принцип функционирования отопительного котла довольно прост. Подключенный к электросети теплогенератор запускает в работу электронагреватель, ТЭНы начинают прогревать воду в автоматическом режиме. Температуру теплоностителя на пульте управления лучше выставлять на 10-12°С ниже рабочей.

Во время разогрева теплоносителя можно загружать топливо в камеру, расположенную в нижней части устройства. В процессе прогорания выделяющееся тепло нагревает теплообменник до определенной температуры. Как только температура теплообменника достигнет пограничной отметки, ТЭНы автоматически отключаются и в последующем вода прогревается только дровами.

Работа комбинированного отопительного котла

Нагретая жидкость по стояку поступает в систему отопления, отдавая тепло через установленные в комнатах радиаторы. Когда запас топлива в камере будет полностью сожжен и новой загрузки не последует, вода постепенно начнет остывать.

Датчик электрического блока среагирует на выставленное минимальное пограничное температурное значение и даст команду на запуск водонагревателей. Они будут поддерживать температуру воды в системе на необходимой отметке до следующей закладки дров.

Выступая воплощением самых последних инженерных решений, они успешно справляются с поставленной задачей, повышая эффективность процесса отопления.

Оборудование может бесперебойно работать и без вмешательства человека. И даже в непредвиденных ситуациях при сбое твердого вида топлива процесс не прерывается: автоматика переключает режим работы. Тогда теплоноситель в системе станет нагреваться электрическими ТЭНов.

Устройство комбинированного отопительного котла

Универсальные комбинированные отопительные установки хороши тем, что даже при нерегулярной работе котла способны поддерживать пограничную температуру в системе, предупреждая тем самым замерзание воды в трубах.

Конструктивные особенности комбинированных установок

Внешне универсальная установка мало чем отличается от традиционного твердотопливного аналога. Существенным отличием является то, что при обустройстве водяной рубашки одна из стенок топки имеет сложный профиль, созданный посредством холодной штамповки.

Между стенками наружной и внутренней обшивки рубашки установлены ТЭНы и предусмотрено специальное отверстие, к которому подведены контакты подключенных электроповодов.

Подключение котла комбинированного

Комбинированные установки представляют собой грамотно продуманные конструкции, основными элементами которых выступают:

  • Топка – предназначена для загрузки твердых видов топлива.
  • Зольная камера – подает воздух для горения.
  • Одно- и двухступенчатые горелки – необходимы для перехода от одного вида топлива к другому.
  • Термостат подачи воздуха – оборудован цепным приводом. Он регулирует интенсивность горения топлива путем открытия под. определенным углом заслонки зольной камеры.
  • Теплообменный узел – призван обеспечивать теплое водоснабжение и гарантирует повышенную производительность устройства (до 700-800 л/ч).
  • Специальные датчики — за счет автоматической регулировки работы электрических ТЭНов, обеспечивают непрерывность обогрева.
  • Встроенный теплообменник второго контура – его наличие позволяет создавать достойную конкуренцию двухконтурным газовым агрегатам.

Такая многофункциональность эффективна в ситуациях, когда в режиме сжигания твердого топлива мощности оборудования не хватает.

Отопление на дровах и электричестве

Установленная система автоматики позволяет корректировать режим работы и мощность устройства. Некоторые модели снабжены также варочными панелями, установленными над камерой сгорания.

Наличие нескольких выходов у отопительного устройства позволяет подключать к нему два и более контуров, к примеру, для радиаторного отопления и обустройства «теплого пола».
В продаже встречаются одно- и двухконтурные агрегаты. Первые имеют более узкое применение, вторые – помимо основной функции способны обеспечивать горячее водоснабжение.

Внимание! При выборе комбинированного котла важно ориентироваться на технические параметры агрегата, которые будут точно соответствовать конкретно заданным эксплуатационным условиям.

Особое внимание стоит уделить мощности прибора, подбирая ее с учетом отапливаемой площади здания. От показателя мощности будет зависеть расход топлива.

Преимущества комбинированных котлов

Как показывают отзывы потребителей, уже установивших в своих домах такие установки, комбинированные котлы, работающие на разных энергоносителях, являются прекрасным способом экономии.

Комбинированные котлы — универсальное средство отопления частного дома

В сравнении с традиционными твердотопливными или газовыми аналогами комбинированные котлы имеют ряд неоспоримых преимуществ:

  • Универсальность. Наличие нагревательных ТЭНов позволяет эксплуатировать отопительные установки даже в случаях, когда нет возможности использовать дрова. А в случае отключения электроэнергии всегда есть возможность перейти на резервный вид топлива.
  • Экономичность. Электроэнергия и древесина – в наши дни самые доступные источники энергии. А на фоне регулярного подорожания газа экономичность работающего на электричестве и твердом топливе устройства становится актуальной вдвойне.
  • Доступность. Котел способен переработать практически любые отходы деревообрабатывающей промышленности, себестоимость которых минимальна.
  • Экологичность. В процессе сжигания древесного продукта в атмосферу не выделяются вредные выбросы.
Дрова — безопасное для экологии средство обогрева
  • Высокое качество обогрева. Электричество и твердотопливные источники энергии в процессе сгорания выделяют много тепла, под действием которого теплоноситель быстро прогревается, равномерно распределяя по всем помещениям в доме. За счет грамотно продуманной конструкции потери энергии сводятся к минимуму.
  • Длительный срок службы. При правильно организованной эксплуатации комбинированные системы способны исправно прослужить более двух десятков лет.

Недостатки комбинированных отопительных агрегатов

На фоне неоспоримых преимуществ универсальных установок, стоить заметить, что они имеют и ряд недостатков.
Так, в сравнении с традиционными отопительными системами комбинированные котлы имеют более высокую цену. Но затраты на покупку с лихвой окупаются уже в первые годы благодаря взаимозамене одного вида топлива с другим.

Универсальные котлы изготавливают из чугуна, известного своими антикоррозионными свойствами, которые очень ценны ввиду постоянного образования конденсата в системе. Но за счет этого чугунные установки имеют довольно высокий вес и потому представлены только в напольном исполнении.

Дровяные печи на пеллетах, которым не нужно электричество

Эти печи на пеллетах не нуждаются в электричестве!

Сжигание дров для обогрева дома не делает вас эко-террористом, давайте сначала разберемся с этим. Деревья являются возобновляемым ресурсом и, по сути, являются солнечными батареями, энергия которых потребляется, когда мы их сжигаем.

После ледяной бури в Восточной Канаде в 1998 году продажи дровяных печей в этом районе резко возросли, поскольку люди, желающие обеспечить тепловую безопасность дома, особенно те, кто, возможно, жили в школьном спортзале или со своими родственниками в течение этих двух изнурительных недель. .

Дровяные печи создают проблему с качеством воздуха только в том случае, если их высокая концентрация в городских районах, они не представляют такого же риска для здоровья, когда они используются в более удаленных или автономных районах, при условии, что вы выбираете модель печи на древесных гранулах, которая имеет ручной, а не электрический режим подачи древесных гранул.

Насколько они «экологичны», больше зависит от того, что вы сжигаете, как вы сжигаете и какую печь вы выбираете для сжигания. Что касается выбросов — при высокотемпературных пожарах образуется меньше твердых частиц, чем при низкотемпературных пожарах; Дровяные печи, сертифицированные EPA, производят меньше, чем несертифицированные печи, а печи на пеллетах производят меньше, чем сертифицированные EPA дровяные печи, они ближе к газовым плитам по выбросам, которые они производят.Чтобы узнать больше о процессе сжигания дров и понять, как эффективно сжигать дрова, см. Здесь.

Сравнение выбросов мелких частиц между различными печами и печами

Недостатки обычных дровяных печей:

  • Регулировать температуру бывает сложно;
  • нельзя слишком далеко уйти, потому что их постоянно нужно кормить;
  • они в основном полагаются на колотую древесину, которая требует рубки деревьев, колки, штабелирования и, как правило, приносит в ваш дом грязь и насекомых.Доступны прессованные бревна, но они, похоже, не составляют огромной части рынка топлива.

Несколько причин, по которым мы предпочли бы печь на гранулах дровяной печи —

  • Топливные пеллеты изготавливаются из опилок, поэтому новые деревья не нужно рубить;
  • они горят намного чище, чем дровяная печь, и выделяют меньше выбросов;
  • легче регулировать тепло; это также может снизить расход топлива за счет предотвращения перегрева;
  • Ваш дом остается чище, не принося грязи и не впадающих в спячку.

Дровяные печи и камины по-прежнему добавляют атмосферы любому дому, делая его откровенно более «домашним», поэтому, если вам нужна дровяная печь или каминная вставка, и вам нужно знать, как их определить или выбрать наиболее эффективный, см. здесь . Если ваш главный мотиватор — это эффективное и устойчивое отопление дома, особенно если он отключен от сети или может быть во время отключения электроэнергии, читайте дальше …

Какие безэлектрические печи на пеллетах лучше отключать от сети?

Печи на пеллетах

всегда были отличной альтернативой дровяным печам, поскольку у них есть бункер, который подает топливо по мере необходимости, так что это немного больше похоже на газовую плиту в вашем доме.Они чище, лучше уравновешивают температуру, во многих отношениях это более простой вариант. Что нам не нравится, так это то, что почти каждой модели для работы требуется питание. Откройте для себя электрические дровяные печи Wiseway и Edison ECO-45 с нулевым уровнем выбросов, поэтому давайте подробнее рассмотрим каждую из них:

Безэлектрическая печь на гранулах с гравитационной подачей Wiseway:

Что нам действительно нравится в необычно выглядящей печи Wiseway, так это то, что это самая дешевая печь на гранулах с гравитационной подачей, сертифицированная EPA, которую мы обнаружили, которая может работать без электроэнергии.Вам повезет, если у вас будут угли через 8 часов с дровяной печью, тогда как пеллетная печь Wiseway работает до 28 часов на слабом огне.

По данным производителей печь Wiseway имеет рейтинг 40 000 БТЕ. Она отапливает от 800 до 2000 квадратных футов, имеет емкость бункера 60 фунтов, которая будет гореть в течение 28 часов на слабом огне и 16 часов на сильном. Пеллетная печь Wiseway — единственная неэлектрическая печь на пеллетах, одобренная EPA и UL «.

Если есть обратная сторона, они выглядят немного необычно, и для их запуска требуется пропановая горелка.Для нас это не будет препятствием, и это не так уж сложно — вы просто открываете верхний ящик, держите в нем пропановую горелку примерно на 2 минуты, чтобы нагреть перегородку и создать сквозняк, когда он достигнет определенной температуры, которую вы позволяете гранулы падают внутрь и держат на них горелку, пока они не загорятся. Это все еще намного проще и быстрее, чем завести дровяную печь.

Что еще более важно, он вводит вас в сцену с гранулами по цене, которая не слишком далека от нормы для сверхэффективной обычной дровяной печи, и она не зависит от сети, поэтому идеально подходит для кабины, находясь вне сети или если зимой в вашем районе отключено электричество.Свяжитесь с производителем здесь, в прекрасном Орегоне, если вы хотите его, и упомяните EcoHome!

Edison ECO-45 аккумуляторная печь на пеллетах на солнечной энергии

Еще одна электрическая дровяная печь на гранулах, которая нам нравится, — это Edison ECO-45 от Drolet, которую, возможно, немного легче представить в гостиной, чем Wiseway, когда вы представляете себя сидящим у потрескивающего огня.

Производители говорят, что он имеет резервную батарею, что означает, что он может быть автономным и совместим с установленной фотоэлектрической панелью солнечных батарей, действительно круто в этой панели то, что она зажигается от солнечной энергии.Так что это хорошее сочетание привычного нам простого «щелчка переключателем» тепла, и вы также можете согреться, если зомби съедят линию электропередач, ведущую к вашему дому.

Узнайте больше об Edison ECO-45 от Drolet здесь и упомяните EcoHome, мы можем получить рождественскую открытку!

Подробнее о высокоэффективных дровяных топках, каминных топках и дровяных печах можно узнать здесь в Руководстве по экологическому строительству EcoHome или узнать о том, как выбрать лучшие дрова для высокой тепловой мощности в печах и каминах, см. Здесь

Сжигание древесных гранул — эффективный способ производства экологически чистого тепла в зеленом доме

Отопление дровяными печами, пеллетами и другим топливом из биомассы

За последнее десятилетие увеличилось использование древесины и другого топлива из биомассы для отопления домов в более холодных частях Северной Америки и Канады.В Восточной Канаде и США, в частности, эта тенденция в значительной степени была вызвана одним штормом в 1998 году. В 1999 году наблюдался заметный всплеск продаж дровяных печей в Онтарио, Квебеке, Нью-Брансуике, Вермонте, Мэне, Нью-Гэмпшире и Нью-Йорке, который был Это связано с ледяной бурей 1998 года, в результате которой некоторые дома оставались без электричества и тепла на несколько недель подряд.

В связи с тем, что состояние мировых запасов энергии является несколько сомнительным для грядущего поколения, и по мере того, как люди вновь открывают для себя очарование настоящего огня в очаге, многие люди ищут способы в будущем меньше полагаться на традиционные источники энергии и смотреть для автономного отопления.Сжигание дров и других видов топлива из биомассы — способ обрести эту независимость.

Эффективное отопление топливом из биомассы (дрова, зерно, семена и готовые дрова)

Хорошая новость в том, что усовершенствования в технологии печей и каминов были настолько значительными, что сжигание дров или биомассы для обогрева может быть экологически ответственным выбором, что не всегда имело место.

Согласно EPA (Агентство по охране окружающей среды США) новая и эффективная дровяная печь может выделять всего 2 грамма переносимых воздухом частиц в час, тогда как более старые модели выпускают 30 граммов в час и более.

В Канаде и США печи высшего качества будут иметь сертификат EPA, что означает, что они не могут выделять более 7,5 граммов частиц в час. Вы всегда можете найти более дешевые печи, на которых нет этого знака, но вы будете покупать, разбирать, складывать, сжигать, чистить и загрязнять больше.

Качественные печи

прослужат дольше и потребляют меньше топлива, поэтому в долгосрочной перспективе вы выйдете вперед, не говоря уже о том, что сэкономите себе много изнурительной работы.

Также важно выбрать печь, размер которой соответствует размеру помещения, которое вы хотите отапливать.Если плита слишком велика для данной области, вам придется либо перегреться, и вам придется открывать окна, либо сжигать ее при более низких температурах, создавая креозот и больше выбросов. Руководство по выбору лучших дровяных печей и каминов можно найти здесь.

Другие наконечники для отопления на дровах:

  • Убедитесь, что ваша печь и дымоход правильно установлены профессионалом.
  • Установите специальный заборник холодного воздуха для вашей печи, иначе ваша печь будет питаться теплым внутренним воздухом, который будет заменен холодным наружным воздухом, когда вы сбросите давление в доме.
  • Установите термометр для печной трубы и сожгите печь при правильной температуре, от 270 до 500 градусов Цельсия. см. здесь, чтобы узнать о процессе сжигания дров и о том, как сжигание дров может быть экологически чистым
  • Сжигайте правильное топливо с правильным содержанием влаги. Подробности ниже.

Открытые камины:

Открытый камин в доме — настолько неэффективный источник тепла, насколько это можно вообразить. В то время как открытые камины согревают окрестности, большая часть выделяемого тепла уходит в дымоход, унося с собой воздух, нагретый другими способами.Работающий камин может засасывать сотни кубических футов теплого воздуха из вашего дома в час, что приводит к чистым потерям тепла.

Если он у вас есть, стоит подумать о том, чтобы закрыть его или установить высокоэффективную дровяную топку, поскольку открытый камин часто забирает теплый воздух из вашего дома, даже когда он не работает.

Высокопроизводительные каминные топки на дровах © RSF Fireplaces

Каминные топки — это герметичные чугунные печи, которые подходят к вашему камину, что помогает ему гореть более эффективно и лучше распределять тепло по дому.Каминная вставка в старом каменном камине будет иметь дополнительное преимущество в виде тепловой массы для сохранения и распределения тепла.

Поскольку старые камины часто располагаются на наружных стенах, установка воздухозаборника для холодного воздуха часто может быть относительно простой и значительно повысит эффективность.

Дровяные печи:

Хотя мы можем обойтись без некоторых привычных нам удобств, тепло не входит в их число. Наличие надежного источника тепла с ручным управлением может позволить вам отапливать дом в отсутствие электричества.

У более эффективных печей есть так называемая двойная горелка или дожигатель, это относится к металлическим трубам или перегородкам в верхней части топки вашей печи, откуда происходит большая часть вашего сгорания и тепла.

Эффективные и сертифицированные дровяные печи начинаются примерно с 1500 долларов и легко достигаются до 3000 долларов и более за счет размера и эстетики. Учитывая риск возгорания и загрязнения воздуха в помещении при неправильной установке, лучше доверить установку профессионалам.

Установка дымохода будет дополнительной, так что рассчитывайте заплатить не менее 1500 долларов; больше, если выхлопная труба должна пройти далеко, прежде чем покинуть ваш дом.

Все дровяные печи должны располагаться на указанном минимальном расстоянии от горючих материалов. Если пространство ограничено, поищите печи с теплозащитными экранами сзади, которые могут сократить необходимое расстояние.

Дровяные печи на пеллетах:

Печь на гранулах выглядит почти так же, как любая дровяная печь, и дает вам такое же локальное тепло и атмосферу. Но вместо дров в печах на гранулах сжигаются только спрессованные древесные отходы, зерно, семена или кукуруза.

Одно из основных отличий печи на гранулах от дровяной печи состоит в том, что у них есть бункер, который автоматически загружает топливо.Это может позволить вам установить и поддерживать температуру в течение нескольких дней в ваше отсутствие, прежде чем вам придется перезагружать бункер.

Внутренняя схема печи на гранулах image через dwpellet.com

Вы не можете открыть печь на гранулах и бросить бревно. Устранение человеческого фактора при загрузке дров само по себе может сэкономить топливо, так как легче поддерживать постоянную температуру с помощью автоматизации, чем полагаться на человеческую интуицию. Это также может улучшить качество воздуха в помещении, поскольку вам не нужно открывать двери, чтобы залить топливо, которое может позволить дыму проникнуть в ваш дом.

Одним из недостатков пеллетных печей перед дровяными печами является то, что бункер требует энергии для загрузки пеллет. Так что в случае длительного отключения электроэнергии вам может немного похолодать. Решением этой проблемы может быть выделенная резервная батарея или генератор. Или выберите здесь печь на гранулах без электричества, подходящую для автономного отопления.

Стоимость печей на пеллетах колеблется от 1700 до 3000 долларов, не считая дымохода.

Если вы строите свой дом самостоятельно, заранее изучите местные строительные нормы и правила, касающиеся безопасности пеллет и дровяной печи.Существуют минимальные расстояния от всех горючих источников, о которых следует знать при проектировании. Использование тепловой массы вокруг вашей печи повысит общую эффективность нагрева.

Кладочные печи (каменная печь, русская печь)

Как видно из названия, эти обогреватели сделаны из кирпичной кладки (кирпича, камня, плитки и гипса), а не из чугуна, как дровяные печи и печи на гранулах. Каменки — это чрезвычайно эффективный способ обогрева древесины, поскольку они эффективно горят, а отработанный газ направляется через длинный ряд каналов теплообмена, которые нагревают камень.

Изображение каменного обогревателя через Pinterest

Это не то, что вам нужно будет доставить домой, его нужно будет построить на месте, и, вероятно, это займет от одной до нескольких недель. Планирование каменного утеплителя должно быть по возможности на этапе проектирования, поскольку такой вес требует огромной поддержки. При строительстве нового дома фундамент для печи часто заливают одновременно с фундаментом.

Огонь в каменном обогревателе может гореть сильнее, чем в металлической печи, что приводит к более полному сжиганию топлива.Топка каменной печи может выдерживать температуру до 2000 градусов по Цельсию, что приводит к очень низким выбросам, более эффективному использованию топлива и меньшему скоплению креозота в дымоходах.

Одним из недостатков каменных обогревателей является то, что они не нагревают ваш дом быстро. По мере того, как огонь горит, тепло поглощается камнем и медленно высвобождается спустя долгое время после того, как огонь погас. Итак, нужно подумать о том, сколько вы сжигаете и когда вы сжигаете. Когда они станут горячими, они будут продолжать выделять тепло, часто в течение нескольких дней.

Цена каменной печи сильно варьируется в зависимости от размера, материала и дизайна. Вы можете купить комплекты по цене от 2000 до 3000 долларов и сделать это самостоятельно, но для того, чтобы сделать их профессионально, они начинаются с 10000 долларов за скромный, легко доходя до 40000 долларов за тщательно продуманный дизайн.

Однако воздуховодов для установки нет; они не полагаются на электричество; затраты на топливо низкие, и они чрезвычайно долговечны. Некоторым каменным печам в Европе около 500 лет, и они все еще работают.

Вы также можете встроить печь в каменный обогреватель и сократить расходы на приготовление пищи, не говоря уже о том, чтобы по-прежнему иметь возможность готовить во время зимнего отключения электроэнергии.

Каменная печь должна располагаться в центре дома для обеспечения комфорта и эффективности. Это можно сделать безопасно, поскольку они не настолько горячие, чтобы к ним было опасно прикасаться. Если вы можете разместить его на пути солнца, вы также получите солнечное тепло, поскольку солнце согревает камень.

Во время строительства вы также можете встроить в камень металлические трубы, которые можно использовать для предварительного нагрева воды для бытового потребления или передачи тепла через ваш дом с лучистыми полами.

Любая дровяная печь или дровяная печь будет давать столько тепла, сколько сами дрова способны, поэтому выбор дров и способ их выдержки, сушки и хранения также является важным фактором в потенциальной тепловой мощности.

Прочтите здесь руководство по выбору лучших дров для максимальной тепловой мощности или ознакомьтесь с нашим руководством по выбору лучших дровяных печей или каминных топок здесь, оба из Руководства по экологическому строительству EcoHome

Отопление на дровах и пеллетах | Министерство энергетики

Топливные пеллеты сжигают уплотненные пеллеты, обычно сделанные из дерева, но они также могут быть получены из других органических материалов.Некоторые модели могут сжигать скорлупу орехов, зерна кукурузы и мелкую древесную щепу.

Установки, работающие на топливе на пеллетах, более удобны в эксплуатации, чем обычные дровяные печи или камины, а некоторые из них имеют гораздо более высокую эффективность сгорания и нагрева. Как следствие, они очень мало загрязняют воздух. По сути, пеллетные печи — это самый чистый твердотопливный бытовой отопительный прибор. Пеллетные печи, сертифицированные Агентством по охране окружающей среды, вероятно, будут иметь КПД от 70% до 83%. Пеллетные печи имеют мощность нагрева от 8 000 до 90 000 БТЕ в час.Они подходят как для дома, так и для квартиры или кондоминиума.

Большинство печей на пеллетах стоят от 1700 до 3000 долларов. Однако печь на гранулах зачастую дешевле в установке, чем обычная дровяная печь. Многие из них имеют прямой выход в комнату и не нуждаются в дорогостоящем дымоходе или дымоходе. В результате стоимость установки всей системы может быть меньше, чем у обычной дровяной печи.

Пеллетные топливные установки доступны в виде отдельно стоящих печей или каминных топок.Отдельно стоящие блоки напоминают обычные дровяные обогреватели в том смысле, что они обычно хорошо обогревают одну комнату, но не соседние комнаты, если у них нет вентилятора, который нагнетает теплый воздух в другие помещения. Пеллетно-каминные топки вписываются в существующие камины. Некоторые компании в настоящее время производят печи и котлы на пеллетах для замены или дополнения газовых или масляных печей и котлов в системах отопления жилых помещений.

Все топливные пеллетные установки имеют топливный бункер для хранения пеллет, пока они не понадобятся для сжигания.Большинство бункеров вмещают от 35 до 130 фунтов (от 16 до 60 килограммов [кг]) топлива, которого хватит на день или более при нормальных условиях эксплуатации. Устройство подачи, подобное большому шнеку, сбрасывает несколько гранул в камеру сгорания для сжигания. От того, как быстро пеллеты подаются в горелку, зависит тепловая мощность. Выхлопные газы отводятся через небольшую дымоходную трубу, которая может выходить через боковую стенку или вверх через крышу. Более продвинутые модели имеют небольшой компьютер и термостат для управления скоростью подачи гранул.

Пеллетные устройства обычно требуют дозаправки только один раз в день. Однако из-за того, что топливо сжато, пеллеты в мешках могут быть трудно подняты. Некоторые модели используют системы хранения наливом и полностью автоматические.

Большинство гранул снаружи (за исключением стеклянных дверок) остаются относительно прохладными во время работы, что снижает риск случайных ожогов. Пеллетные печи сжигают топливо настолько полно, что в дымоходе накапливается очень мало креозота, что снижает опасность возгорания.

К сожалению, пеллетные устройства также более сложны и содержат дорогие компоненты, которые могут выйти из строя.Кроме того, домовладелец должен чистить их еженедельно, а профессионал — ежегодно. Им также требуется электричество для работы вентиляторов, элементов управления и питателей гранул. При нормальном использовании они потребляют около 100 киловатт-часов (кВтч) или около 9 долларов электроэнергии в месяц. Если печь не имеет резервного источника питания, потеря электроэнергии приводит к отсутствию тепла и, возможно, дыму в доме.

Дровяные котельные (2021 г.) — Цены здесь!

Информация о дровяных котельных

Системы отопления на дровах, также называемые системами отопления на биомассе, сжигают древесные гранулы, щепу или бревна для обеспечения тепла в отдельной комнате или для питания котлов центрального отопления и горячей воды.

Использование печи с котлом для обогрева дома становится все более популярным в Великобритании. Дровяная печь, подключенная к котлу, — отличная альтернатива отоплению на мазуте или газе. Натуральные дрова — это безопасный и очень доступный вид энергии, не подверженный значительным колебаниям цен. Топливно-эффективные котельные печи — это экологически чистый выбор, помогающий повысить экологичность любого дома.

Каждая печь с бойлером включает в себя задний бойлер, который забирает часть мощности печи и нагревает воду в соответствии с потребностями в горячей воде или центральном отоплении.Печь с пеллетным котлом обеспечивает одновременно отопление и горячую воду и не требует электричества для работы. Существует множество вариантов: от небольших печей с бойлером, которые подходят для небольших домашних хозяйств, до печей большего размера, которые могут подавать большее количество горячей воды.

Дровяные котельные печи передают тепло от горящих дров в воду, которую затем можно использовать либо для горячего водоснабжения, либо по трубам, где это необходимо для отопления. Дополнительным преимуществом печей с бойлером является то, что они уменьшают тепловую мощность в комнате, так что вы можете наслаждаться живым камином, не перегревая комнату.

Если вы подумываете об установке котла, мы бесплатно и без каких-либо обязательств предоставим вам сервис , который позволяет вам запросить котировки и сравнить различные системы, чтобы вы могли найти наиболее подходящую для ты. Просто заполните форму справа на запрос предложений .

Преимущества котельных на дровах

  • Дровяные котельные печи — это экономичный и экологически чистый выбор .Использование натурального древесного топлива — это способ снизить выбросы CO2 и, следовательно, наш углеродный след.
  • Дрова — относительно дешевый вид топлива. Обычно он стоит меньше нефти или газа на единицу произведенного тепла.
  • Уменьшают теплоотдачу помещения. Вы можете наслаждаться видом большого огня, не перегревая комнату.

Недостатки дровяных котлов

  • Чтобы нагреть воду, нужно время. Горячей воде, поступающей из печного котла, нужно время, чтобы она нагрелась.
  • Меньшие котельные печи могут не удовлетворить потребность в горячей воде в больших домах. Поэтому выбирать котельную печь необходимо исходя из размера вашего домохозяйства и потребностей в горячем водоснабжении.
  • Дровяной котел требует частого обслуживания. Чтобы котел работал эффективно, золу необходимо часто удалять.

Отопление горячей воды дровяной печью

Разница между котельной печью и обычным газовым или масляным котлом в том, что горячей воде, поступающей из печного котла, нужно время, чтобы она нагрелась.Это значит, что просто взять горячую воду прямо из печного котла нельзя — нужно подключить печной котел к резервуару для горячей воды. Вода в баке нагревается печкой и накапливается для использования в случае необходимости.

Сколько стоит котельная на дровах?

Дровяная печь с тепловой мощностью 4–10 кВт будет стоить около 500–1500 фунтов стерлингов плюс затраты на установку, а дизайнерские печи могут стоить значительно дороже.

Цена котла для подключения печи может варьироваться в зависимости от размера, марки и типа котла, который вы собираетесь купить.Цены варьируются от менее 600 фунтов стерлингов до более чем 2000 фунтов стерлингов, но очевидно, что высокая цена не всегда гарантирует высочайшие характеристики продукта.

Если вам больше 60 лет или вы получаете пособие по доходу или инвалидности, вы можете иметь право на 5% -ное снижение НДС на свой дровяной котел.

Источники древесного топлива

Что касается топлива, то использование древесины дает явные преимущества перед углем. Помимо того, что уголь более дорогой, он производит гораздо больше CO2, поэтому он менее экологичен, чем древесина.Чтобы получить максимальную отдачу от дровяной печи-котла, необходимо использовать правильный вид древесного топлива. Предпочтительно использовать твердую древесину, такую ​​как дуб и ясень, а не мягкую древесину, такую ​​как сосна или пихта, так как они будут гореть дольше и, следовательно, вы будете использовать меньше.

Стоимость древесного топлива

Цена на древесное топливо зависит от цен в конкретной стране, а также от вида древесины. Древесина обычно продается кубическими метрами, а не по весу, чтобы не принимать во внимание уровень влажности, содержащейся в бревнах.Дешевле покупать свежесрубленную древесину; стоимость около 80 фунтов стерлингов за кубический метр. Однако тепловая мощность свежепиленных бревен составляет всего около 1 кВтч на кг по сравнению с 3 кВтч на кг готовой выдержанной древесины, которую можно купить примерно по 95-23 фунтов стерлингов за кубический метр. С другой стороны, высушенная в печи древесина является наиболее эффективным видом топлива, и ее можно использовать немедленно — она ​​стоит около 115–145 фунтов стерлингов за кубический метр, а тепловая мощность составляет около 4,5 кВтч на кг. Приблизительно, для дома среднего размера, в котором по вечерам и в выходные используется печь, потребуется от трех до четырех кубических метров в год.

Часто задаваемые вопросы

Можно ли установить в печь бойлер для нагрева воды и центрального отопления?

Почти все печи можно оборудовать бойлерами. Однако к котлам могут быть предъявлены дополнительные требования. Котлы снизят температуру горения в топке. Кроме того, для котельных печей может потребоваться вдвое больше дров, время их перезарядки будет гораздо более частым, а качество древесины более важным. Котельные системы тоже могут быть довольно сложными и потребовать помощи специалиста.

Какой размер котла мне нужен?

Расчет отопительных систем должен производиться квалифицированным инженером-теплотехником. Это зависит от нескольких факторов, таких как уровень изоляции и защита здания от сквозняков, минимальная температура наружного воздуха в вашем районе и характер использования.

Сколько тепла и горячей воды может производить котельная печь?

Вкратце, ровно столько, сколько вам удобнее. Печи-бойлеры могут обогреть пару радиаторов или обеспечить отопление и горячую воду для всего вашего дома.Чем больше дров вы используете для обогрева печи, тем больше будет производиться теплая вода / тепло.

Сколько стоит установка дровяного печного котла?

В среднем установка дровяной горелки стоит около 1500 фунтов стерлингов, включая очистку и облицовку дымохода. Если вы выберете нагрев воды или других комнат, это увеличит стоимость.

У меня нет дымохода, могу ли я получить дровяной котел?

Ответ: печь без дымохода еще возможна.Наиболее широко используемым решением является строительство открытой системы дымохода. Системы дымохода могут быть построены как внутри, так и снаружи, но предпочтительнее строить изнутри — так дымоход лучше изолирован от плохих погодных условий, а тепло, выделяемое дымоходом, добавляет тепло помещениям.

Какой вид обслуживания требует моя дровяная печь?

Перед тем, как начать пользоваться отопительным прибором, убедитесь, что вы очистили всю оставшуюся золу, сажу и мусор изнутри печи.Также следует организовать дымоход, чтобы время от времени его чистили. Лучшее время для прочистки дымохода — перед тем, как вы начнете более регулярно пользоваться котельной.

Есть ли гранты или льготы для установки печного котла?

Дровяные котельные печи могут подлежать стимулирующим платежам за возобновляемое тепло от правительства, также котельные печи, работающие только на дровах, имеют право на ставку 5% НДС, и многие потребители, особенно те, кто не использует газ, получили выгоду от значительного сокращения счетов за топливо.

Комбинированные котлы на древесине и пеллетах или мазуте

Показать 3D

ЛИСТНИК (PDF 4,8 МБ)

Описание

Комби-котел DC18SP — дрова / пеллеты

Котлы с комбинированной газификацией дров или бурого угля и пеллет или сверхлегкого мазута (ELFO)

Комбинированные котлы серии ATMOS DC18SP (L), DC25SP (L), DC30SPX (L), DC32SP (L) позволяют сжигать дрова по принципу генераторной газификации в сочетании с горелкой для пеллет (DCxxSP — код : H0048 ) или сверхлегкое жидкое топливо «ELFO» (DCxxSPL).Котел позволяет менять топливо на отопление дровами и полностью автоматический отопление на пеллетах или сверхлегком мазуте (ELFO) в зависимости от того, какая горелка встроена в котел. При необходимости, естественно, есть возможность купить котел без горелки и выбрать его позже или использовать горелку от последнего котла.

Котел представляет собой корпус из трех камер, расположенных одна над другой. Две верхние камеры служат для газификации древесины, как вы уже знаете по классическим газификационным котлам, которые мы производим в качестве стандартных.В третьей нижней камере установлена ​​необходимая горелка спереди и выложена керамикой для обеспечения оптимального качества горения. Обе системы разделены водной поверхностью, поэтому они не мешают друг другу, и благодаря этому котел достигает высокой эффективности при нагревании отдельными видами топлива. Отвод дымовых газов осуществляется через одно выпускное отверстие, поэтому необходим только один дымоход.

Новый комбинированный котел ATMOS C18SP и C25SP позволяет производить экологическое сжигание бурого угля и древесины в качестве запасного топлива (разжигание) по принципу газификации генератора в сочетании с пеллетной горелкой — код : H0048.

Котел представляет собой корпус из трех камер, расположенных одна над другой. Две верхние камеры служат для газификации бурого угля, как вы знакомы по классическим газификационным котлам, которые мы производим как стандартные (CxxS (T)). В третьей нижней камере установлена ​​пеллетная горелка ATMOS A25.

Комби-котел C18SP — бурый уголь / пеллеты
Преимущества котлов ATMOS
  • возможная комбинация отдельных видов топлива — смена топлива без доработки в котле дрова + пеллеты, дрова + ELFO (DCxxSP (X) L), бурый уголь + пеллеты (CxxSP)
  • возможна замена отдельных горелок — в любой момент можно выбрать другое топливо (пеллеты / мазут)
  • высокая эффективность на отдельных видах топлива — практически идентична специальным котлам на пеллетах или ELFO (до 92.3% при номинальной мощности)
  • более дешевое решение — сложив затраты на покупку двух котлов, их установку и дымоходы (дымоходы) находим, что один котел хоть и дороже, тем экономичнее
  • меньше застроенная площадь по сравнению с большее количество котлов
  • один дымоход и дымоход
  • экологическая работа во всех вариантах отопления — класс котла 5 (ČSN EN 303-5), ECODESIGN 2015/1189 (DC25SP, DC30SPX, DC32SP, C18SP, C25SP)
  • Котел
  • оборудован функцией автоматического запуска пеллетной горелки при сгорании всего топлива (дрова / бурый уголь)

Регулирование и контроль

Котел работает полностью в автоматическом режиме, нагревая воду до необходимой температуры с высокой эффективностью и хорошим качеством горения.Все это обеспечивает:

  • Регулятор тяги HONEYWELL
  • термостат котла (регулирующий) — термостат управления вентилятором
  • термостат отходящих газов
  • насос-термостат
  • Главный выключатель и переключатель для работы котла

Котлы и горелки DCxxSP и CxxSP в версии Модель 2018/2019 оснащены функцией автоматического закрытия или открытия подачи воздуха в котел / горелку (с помощью исполнительного механизма) при прослушивании дров или пеллет.№
Котлы оснащены датчиком дымовых газов AGF2 и датчиком температуры котловой воды KTF20 для функции автоматического запуска горелки после сгорания дров. Котлы оснащены двумя датчиками KTF20 (TV и TS) для управления горелкой с двумя температурами на накопительном баке. Весь набор продается в максимальном диапазоне , для полностью автоматического режима и простой установки plug and play.

Электропривод BELIMO с регулирующей заслонкой воздуха Регулятор тяги FR 124

Панель управления со стандартным регулированием


Состав панели управления:
Главный выключатель, предохранительный термостат, термометр, котловой (регулирующий) термостат и термостат отходящих газов.

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вытяжного вентилятора).
Дизайн панели со стандартной регулировкой является базовой конструкцией для всех выпускаемых котлов.

Каждый котел может быть оснащен эквитермальным регулятором ATMOS ACD 01 для управления системой отопления в зависимости от температуры наружного воздуха, температуры в помещении и времени. Эта регулировка позволяет управлять котлом с вентилятором и многими другими функциями.

Вытяжной вентилятор и горловина дымовых газов Контур охлаждения котла

Техническая информация

ЧЕРТЕЖ КОТЛА ДЛЯ DCxxSP (X)


ОБОЗНАЧЕНИЕ ДЛЯ ЧЕРТЕЖА КОТЛА DCxxSP (X)

1. Корпус котла 20. Главный выключатель с контрольной лампой
2. Дверца загрузочная (верхняя) для дерева 21. Тормоз дымовых газов (только DC30SPX)
3. Дверь зольника (средняя) 22. Регулятор тяги — Honeywell FR 124
4. Вытяжной вентилятор 23 Контур охлаждения для защиты от перегрева
5. Термостойкая фасонная деталь — сопло 24. Термостат котла (регулирующий) — термостат управления вентилятором
6. Панель управления 25, Дверное наполнение — Sibral
7. Предохранительный термостат (Осторожно — при перегреве необходимо нажать) 26. Уплотнение двери — шнур 18 x 18
8. Регулирующая воздушная заслонка 27. Жаропрочная фасонная деталь — полумесяц (дверной щит)
9. Жаропрочная фасонная деталь — расширение сферического пространства — (гранулы) 28. Горелка для пеллет ATMOS A25 — код: H0048
10. Жаростойкая фасонная деталь — сферическое пространство — (гранулы) 31. Термостойкая фасонная деталь — сферическое пространство — (дерево)
11. Герметизирующий шнур — насадки — 12 x 12 32. Термостойкая фасонная деталь — задняя сторона сферического пространства — (дерево)
12. Дверца пеллетной горелки (нижняя) 33. Термостат насоса
13. Клапан зажигания (розжига) 34. Предохранитель (6,3A) T6,3A / 1500 — тип H
14. Фасонный огнеупор — тыльная сторона сферического пространства — (пелеты) 35. Термостат дымовых газов
15. Крышка для очистки 36. Переключатель (дрова-0-пеллеты)
16. Экран первичного воздуха 37. Концевой выключатель с кнопкой
17 Тяга клапана зажигания (розжига) 38. Конденсатор вытяжного вентилятора
18. Термометр 39. Прокладка Sibral под горелку
19. Щит рамы 40. Точка измерения дымовых газов — анализатор дымовых газов
41. BELIMO Привод с заслонкой


ЧЕРТЕЖ КОТЛА ДЛЯ C18SP

ЧЕРТЕЖ КОТЛА ДЛЯ C25SP


ОБОЗНАЧЕНИЕ ДЛЯ ЧЕРТЕЖА КОТЛА C18SP

1. Корпус котла 27. Термостойкая фасонная деталь — полумесяц (дверной щит) — лигнит
2. Заливная дверца (верхняя) для бурого угля 28. Горелка для пеллет ATMOS A25 — код: H0048
3. Дверь зольника (средняя) 29. Заполнение дверцы — Sibral — с отверстием для горелки
4. Вытяжной вентилятор 30. Экран на входе первичного воздуха
5. Термостойкая фасонная деталь — куб 31. Жаростойкая фасонная деталь — сферическое пространство — (гранулы)
6. Панель управления 32. Термостойкая фасонная деталь — задняя сторона сферического пространства — (гранулы)
7. Предохранительный термостат (Осторожно — при перегреве необходимо нажать) 33. Термостат насоса
8. Регулирующая воздушная заслонка 34. Предохранитель (6,3A) T6,3A / 1500 — тип H
9. Колосниковая решетка (сегментная) 35. Термостат дымовых газов
10. Термостойкая фасонная деталь — сферическое пространство — (лигнит) 36. Переключатель (дрова-0-пеллеты)
11. Трубка колосниковая 37. Концевой выключатель с кнопкой
12. Дверца пеллетной горелки (нижняя) 38. Конденсатор вытяжного вентилятора
13. Клапан зажигания (розжига) 39. Прокладка Sibral под горелку
14. Термостойкая фасонная деталь — задняя сторона сферического пространства — (бурый уголь) 40. Точка измерения дымовых газов — анализатор дымовых газов
15. Крышка для чистки (верхняя, средняя, ​​нижняя) 41. Регулировка вторичного воздуха
16. Рычаг решетки 42. Регулирование первичного воздуха
17 Тяга клапана зажигания (розжига) 43. Уплотнение дверцы — шнур 18 x 18 — дверца большая для горелки
18. Термометр 44. Экран зоны горения — задний
19. Экран зоны горения — передний (щиток рамы) 45. Трубчатый теплообменник (только C25SP)
20. Главный выключатель с контрольной лампой 46. Электропривод BELIMO с заслонкой
22. Регулятор тяги — Honeywell FR 124 К Труба отвода газа
23. Контур охлаждения для защиты от перегрева

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Да, это можно сделать, но это непросто, дешево и без риска.

Поскольку цены на нефть, газ и электроэнергию растут, мы получаем все больше писем на woodheat.org с вопросами о нагревании воды с помощью дровяных печей. Это сложный вопрос, и, хотя мы понимаем интерес и имеем некоторый соответствующий опыт, мы не хотим никого вводить в заблуждение.Помня об этом, обратите внимание, что это не семинар о том, как нагревать воду с помощью вашей дровяной печи.

Системы лучистого отопления для пола сейчас в моде благодаря очень успешным маркетинговым кампаниям поставщиков оборудования. Первое, что нужно сказать, это то, что дровяная печь, оснащенная ретро, ​​не является подходящим устройством для нагрева воды для обогрева пола. Вы никогда не получите достаточно тепла от дровяной печи, чтобы удовлетворить потребности в лучистом отоплении. Если вам повезет, вы получите достаточно горячей воды для стирки.В Европе есть обогреватели, которые частично предназначены для использования в качестве бойлеров, и они могут быть эффективными, но мы не видели подобных продуктов в Северной Америке. Наш совет — забудьте о попытках обогреть отдаленные помещения теплом, которое вы можете получить от дровяной печи. Теперь перейдем к обсуждению систем ГВС.

Поучительная история от одного из наших корреспондентов.

«Мой сослуживец поставил теплообменник в топку своей печи.Без надлежащего контроля он быстро создал пар под высоким давлением, и вскоре паяные соединения вышли из строя, и система развалилась, что звучало как несколько небольших взрывов. Его решение? В следующий раз сварите эту чертову штуку. Он держался вместе, но возвращал пар обратно к его артезианскому колодцу, и у него был красивый гейзер за спиной. Правдивая история «. Скотт

В этом случае давление должно было куда-то упасть. Без места для расширения возможный взрыв может привести к травмам или смерти.

Мы собрали пять примеров систем ГВС, чтобы дать вам представление о дополнительных подходах и принципах их работы.

Этот первый пример показывает последствия плохого проектирования и эксплуатации системы. На фотографиях справа и снизу изображена плита, взорвавшаяся осенью 2005 года на острове Принца Эдуарда в Канаде. Справа видно, что секция топки / зольника оторвалась от секции печи. Это показывает, что происходит, когда вода превращается в пар, и ему некуда расширяться. Коллектор ГВС в данном случае представлял собой чугунный ящик, встроенный в топку и предлагавшийся производителем печи в качестве принадлежности.

Вид спереди на кухонную плиту, видно, как топка оторвана от духовки.

На фото справа показано, почему взорвался коллектор. Красные стрелки указывают на закрытые шаровые краны на подающей и обратной трубах коллектора. Насколько мы понимаем, новые арендаторы разожгли свой первый костер в сезоне, не зная, что нужно сначала открыть шаровые краны. Этого взрыва не произошло бы, если бы система была спроектирована правильно с размещением устройства сброса давления между коллектором и любым шаровым краном или другим запорным устройством.Также, по нашему мнению, дровяные системы горячего водоснабжения никогда не должны использоваться в арендуемом жилье.

Фотография предоставлена ​​Пэт Джей, Capital Chimney Sweeps, PEI, Canada

Взгляд за печкой с указанием причины взрыва: закрытые шаровые краны.

Вот серия из трех фотографий аккуратной и эффективной установки на другую кухонную плиту, Heartland Sweetheart.Этот находится в новом автономном доме из тюков соломы. Справа — трубы от водонагревателя до и от коллектора ГВС в печи. Это система с гравитационной конвекцией, в которой вода, нагретая в коллекторе, поднимается конвекцией в резервуар для хранения, установленный выше. Вот почему установщик использовал трубу 3/4 дюйма и колена под 45 градусов.

Водопроводные трубы к коллектору и резервуару горячей воды и обратно.

Так выглядит коллектор в топке печи.Наличие коллектора в топке действительно влияет на горение, охлаждая огонь. Обычно такой способ отвода тепла от топки — не лучшая идея, потому что это может привести к дымному пожару и слишком большому количеству креозота. Однако обратите внимание, что футеровка топки из кирпича имеет светлый цвет, что говорит о том, что горение было горячим и относительно чистым. Пользователь этой печи знает, что она должна быть горячей, чтобы избежать креозота. Она никогда не выключает плиту и не пытается прогореть всю ночь. К счастью, ее дом настолько энергоэффективен, что короткие горячие огни — все, что ей нужно, чтобы согреть небольшой дом.

Коллектор в задней части топки.

Вот снимок аккуратной установки сантехники в подсобном помещении за печной установкой (сделанный лежа на спине). Синяя штука на полке — это напорный бак, а белая над ней — бак для горячей воды. Так должна выглядеть гладкая система конвекционного потока.

Аккуратный монтаж за стеной в подсобном помещении.Это свидетельствует о хорошем планировании и установке.

Это задняя часть кухонной плиты Waterford Stanley с коллектором, изготовленным на заказ, показанная на следующей фотографии. Латунное устройство на тройнике отводящей трубы представляет собой автоматический воздухоотводчик. Подающий и обратный патрубки к коллектору спрятаны за задний щиток печи и едва видны на выходе из него слева от печи.

Трубопровод в задней части кухонной плиты.

Вот снимок кастомного коллектора в печке выше. Он сделан из гидравлической трубы и фитингов из нержавеющей стали и проходит по верхнему краю топки. Он работает нормально, хотя из-за того, что все горизонтально, обычно в нем наблюдается некоторое кипение (что приводит к стуку и бульканье), когда огонь впервые зажигается, а конвекционный поток еще не развивается. Как только ток начинает течь, система работает нормально и производит много горячей воды.Коллектор охлаждает пламя, поэтому огонь горит грязнее, чем без него.

Этот тип коллектора может охладить пламя и привести к возникновению дыма и креозота.

Вот специальный коллектор в виде резервуара из нержавеющей стали с толщиной 1 дюйм для потока воды и отверстием диаметром 6 дюймов в центре. Резервуар занимает место первого отрезка дымохода. Коллектор изолирован и обернут листовым металлом, окрашенным в черный цвет.Эта система на самом деле слишком велика для этого домашнего хозяйства с одним человеком и небольшого (20 галлонов) резервуара для хранения воды. Этот коллектор имеет высоту 36 дюймов. Чтобы уменьшить его тепловую мощность, внутри коллектора была установлена ​​облицовка, изолирующая дымовые газы от его внутренней поверхности. Коллектор 24 дюйма был бы лучше.

Этот эксперимент показал, что такой коллектор, установленный на дымовой трубе, эффективен. Однако одно предостережение: этот тип коллектора следует использовать только в некаталитических печах с чистым горением (сертификат EPA), подключенных к прямым или почти прямым вентиляционным системам.Этот тип коллектора забирает много тепла от дымовых газов и может вызвать серьезные проблемы для системы, использующей грязную печь и плохой дымоход, например наружную кладку.

Этот коллектор очень эффективен, но забирает много тепла от дымовых газов.

Вот кастомная печь с кастомным коллектором ГВС. Коллектор представляет собой плоский (глубиной 1 дюйм) усиленный ящик из нержавеющей стали, который закрывает всю заднюю часть печи от выхода топки до верха печи.Он прикручен к задней части печи, поэтому коллектор не подвергается воздействию дымовых газов, как в примере выше. В результате, даже несмотря на то, что это примерно такая же площадь поверхности, он производит намного меньше горячей воды. Однако в большинстве зимних условий он производит достаточно горячей воды для этого домохозяйства из двух человек. Эта система зависит от насоса, потому что резервуар для хранения находится в подвале внизу.

И эта, и вышеупомянутая система имеют то преимущество, что они не влияют на горение, поскольку коллекторы находятся вне зоны горения.

Обратите внимание на предохранительный клапан на верхнем выходе из коллектора. Клапан должен быть спущен в канализацию.

Эта печь имеет большой плоский коллектор, прикрепленный болтами к задней части топки и духовки.

Резюме и выводы

Вот несколько ключевых моментов, которые следует учесть перед установкой системы ГВС на дровяной печи.

Безопасность — это главный вопрос. Вот несколько простых рекомендаций по безопасной ГВС:

  • конвекционные проточные системы являются самыми безопасными и надежными, потому что они не полагаются на насос или электричество, но они должны быть установлены с хорошим подъемом и рассчитаны на свободное течение; обе эти особенности приводят к высокой скорости потока и большей эффективности.
  • Для насосных систем
  • требуется еще больше устройств безопасности, таких как резервная батарея, например
  • в некоторых местах должны быть предохранительные устройства, например, непосредственно на выходе из коллектора и в самой высокой точке системы; Клапаны сброса давления / температуры предпочтительны, поскольку они срабатывают задолго до того, как вода превращается в пар, и повышают давление в системе
  • ГВС системы в домах, обслуживаемых города водой более уязвимы к ситуациям чрезмерного давления, потому что они не имеют бак под давлением с мочевым пузырем, который может занять много объема, который держит давление в системе вниз и предотвращает предохранительные клапаны из эксплуатации
  • резервуар для хранения должен быть достаточно большим, чтобы поглощать тепло от циклов горения между каждым циклом потребления, как для предотвращения перегрева, так и для учета низкой скорости рекуперации тепла таких систем.

ГВС на дровах имеет серьезные страховые последствия.Например, мы не знаем ни одной страховой компании, которая покрывала бы индивидуальные системы, подобные трем последним выше. Мы подозреваем, что многие страховые компании откажутся от покрытия любой системы горячего водоснабжения на дровах, за исключением, возможно, тех, которые находятся внутри котлов. По иронии судьбы, первый описанный здесь (взорванный), вероятно, будет одобрен страховым инспектором, потому что у него был коллектор, сертифицированный для использования с печью. Перед тем, как начать работу с вашей системой ГВС, рекомендуется проконсультироваться в вашей страховой компании.

Самым большим препятствием для добавления систем ГВС к дровяным печам является то, что сертификация EPA по выбросам практически исключает возможность забора тепла непосредственно от печи. Любой коллектор ГВС, который забирает тепло из процесса сгорания, почти наверняка создаст грязный ожог, который выйдет из строя. Вот почему большинство производителей дровяных печей, сертифицированных EPA, не предлагают коллекторы ГВС в качестве дополнительных принадлежностей.

Добавить комментарий

Ваш адрес email не будет опубликован.
