Установка электрокотла, подключение электрокотла своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1. 2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

   Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

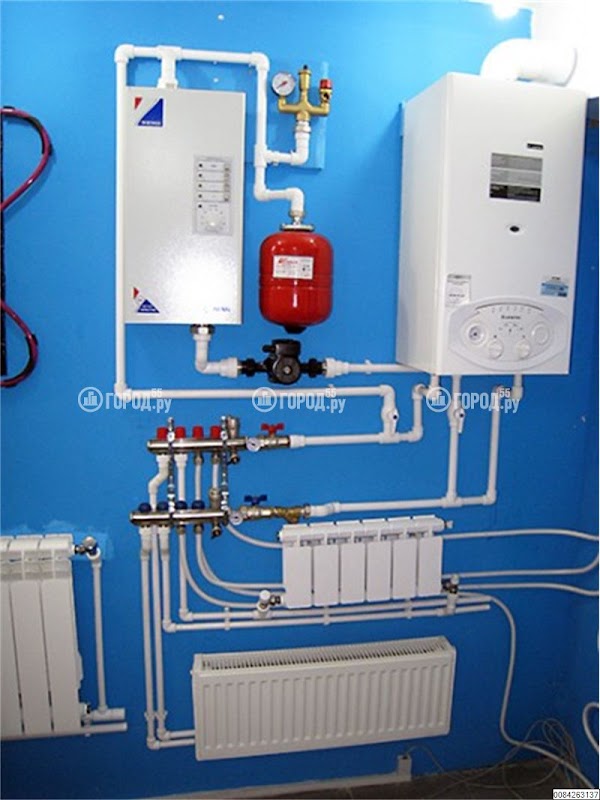

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.

   Связка заземлителей (слева на фото) и прокладка шины в дом (справа)

3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Электрокотел и бойлер косвенного нагрева: готовые решения

Для качественной и продуктивной организации горячего водоснабжения в 90% случаев применяется способ с использованием электрокотла и бойлера косвенного нагрева. Постоянное наличие горячей воды очень важно не только для квартир, но и в частных домах, особенно когда оборудование работает от сети.

В некоторых ситуациях нужны значительные объемы подогретой до определенной температуры жидкости, но накопители зачастую отличаются достаточно большими затратами времени на ее нагрев, в случае совмещения агрегатов котел у меня служит страховкой для организации беспрерывного ГВС.

Будем разбираться в вопросе последовательно, не менее важно правильно выбрать схему подключения, об этом также подробно разъясню и отмечу готовые решения.

СодержаниеПоказать

Стоит ли ставить электрокотел и бойлер косвенного нагрева

Такое сочетание оборудования достаточно хорошо себя зарекомендовало, ведь горячая вода доступна всегда, а для набора больших емкостей, типа бассейна просто незаменима.

К преимуществам системы организации ГВС хочу отнести такие моменты как:

1. Полная автоматизация за счет термодатчиков.
2. Во время открытия любого крана насос приводится в действие, хозяин дома или квартиры моментально получает воду, нагретую до нужной температуры.
3. Тепловые потери происходят в редких случаях и сводятся к минимуму, например, при значительном заборе воды.

Существуют также минусы представленной системы, я для себя отметил такие нюансы как:

1. Значительные расходы на оборудование, монтаж и обслуживание.
2. При продолжительном использовании больших объемов горячей воды интенсивность отопления понижается.
3. Большие габариты, два агрегата и разводка займут достаточно много места в любой постройке, конструкция не получится максимально компактной, для ее размещения я всегда советую выделять отдельное помещение.

Несмотря на все минусы нельзя опустить практичность такой системы, при ее наличии можно не беспокоиться об отсутствии горячей воды. Это достаточно удобно и не приносит дискомфорта в быту, я считаю, что стоит устанавливать котел и бойлер косвенного нагрева в паре, оборудование себя быстро окупит, жить в доме или квартире будет намного комфортнее, а расход электроэнергии сведется к минимуму.

Схема подключения электрического котла с бойлером

Чтобы приборы и система стабильно функционировали, необходимо дополнительно вмонтировать бачок на выходе с бойлера, объем не должен быть ниже 10% от вместительности первого резервуара. Этот агрегат поможет избежать негативных последствий от теплового расширения жидкости.

Немаловажно установить отсечные краны на отдельных ветках системы, благодаря им можно отключить неисправное оборудование и заняться ремонтом намного быстрее.

Подающие трубы водоснабжения оснащаются обратными клапанами, это необходимо для того, чтобы не появлялись противотоки. Способов монтажа существует несколько, я поочередно опишу каждый из них.

Двухнасосная схема

Один насос монтируется в трубопровод бойлера, а второй непосредственно к электрическому котлу, для подключения применяются обычные тройники. Хочу заметить, что одно из дополнительных приспособлений для нагнетания потока жидкости можно устанавливать не только на обратном патрубке, но и в подающей трубе.

Вся система является автоматизированной, за остановку процесса нагрева отвечают специальные датчики, которые имеют две пары контактов. Как только жидкость в бойлере нагреется до определенной температуры, контакты замкнутся, и теплоноситель не будет подаваться в змеевик накопительного оборудования.

Использование трехходового клапана

Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.

Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.

Гидравлическая стрелка

Такая система предполагает наличие специальных распределителей между разными потоками, которые будут создавать нужное равновесие теплоносителя. Я часто замечал такие конструкции в домах, где необходимо подавать горячую воду напрямую из котла по разным направлениям.

Благодаря чему устраняются резкие перепады в давлении независимо от ответвлений, коллектор с гидравлическим модулем функционирует максимально стабильно.

Применение рециркуляции

Эта схема будет незаменима, кода необходимо организовать быструю подачу нагретой воды из котла за счет закольцованной магистрали. Постоянный поток благодаря насосу циркулирует по системе, чтобы реализовать задуманное, потребуются дополнительные узлы, я выделю их отдельно:

1. Обратный клапан.
2. Отводчик воздуха с автоматизированной системой.
3. Предохранитель.
4. Расширительный бачок.

Хочу дать действительно важный совет, чтобы увеличить производительность до максимума и получать хорошую мощность при пониженных затратах нагрева жидкости необходимо правильно подключить бойлер к котлу, брать во внимание нужно все компоненты и узлы. Этот нюанс будет важен независимо от схемы, которая используется для подключения оборудования.

Убедиться в удачном подсоединении можно достаточно легко, необходимо лишь провести ряд проверок, направленных на работоспособность устройств, нагреть жидкость в емкости. Потраченное время на процесс свидетельствует о многом, этот показатель стоит измерять, пока вода не нагреется до нужной температуры.

Когда подключение электрокотла и бойлера косвенного нагрева выполнено максимально правильно, то водонагреватель продемонстрирует хорошую производительность. В противном случае нужно перепроверить схему и устранить все недочеты.

Схема подключения электрокотла — особенности обвязки и установки системы, фотопримеры +видео

Содержание:

1. Особенности обвязки электрокотла
2. Зачем нужна обвязка электрокотла
3. Схема обвязки электрокотла
4. Этапы проведения монтажа

Невозможно обеспечить в доме комфортное проживание без поддержания необходимого температурного режима. Для этого следует правильно смонтировать каждый узел отопительной системы. В процессе проведения работ надо строго придерживаться правил подключения отопительного оборудования. Несмотря на то, что схема подключения электрокотла к системе отопления имеет много общего с установкой газовых приборов, в ней есть несколько принципиальных отличий (прочитайте также: «Качественная обвязка двухконтурного газового котла — эффективная экономия»).

Особенности обвязки электрокотла


При установке и обвязке данного электрического прибора не следует забывать о некоторых моментах, непосредственно влияющих на надежную работу отопительного оборудования, что поможет в процессе его эксплуатации избежать частых поломок.

Обвязкой электрокотла называют его подключение к отопительной системе с использованием специальных элементов. При подключении электрокотла к системе отопления учитывается один из двух способов транспортировки теплоносителя по трубопроводу – с принудительной или естественной циркуляцией.

При этом схема подключения электрокотла отопления предусматривает, что прибор необходимо устанавливать в самой нижней точке конструкции для обеспечения наибольшего прогрева радиаторов. Нагнетающую трубу следует расположить над батареями отопления на минимально допустимой высоте.

В процессе монтажа электрического котла нельзя забывать об обустройстве заземления. Согласно правилам безопасности, разрешается его подключение непосредственно к распределительному щиту, при этом не допускается использование для электропроводки нулевой фазы. После изучения правил монтажа отопительного котла необходимо ознакомиться с тем, как выполняется обвязка котла и всей системы теплоснабжения.

Кроме электрокотла (как он выглядит видно на фото) нужно приобрести трубы и другие комплектующие детали для обустройства обогрева помещения. Правильно сделанная обвязка электрического котла отопления позволяет обеспечить одинаковую температуру в местах входа и выхода теплоносителя. Отопительный прибор следует подключать таким образом, чтобы после достижения определенной температурной отметки в малом контуре вода поступала в большой контур (на него возложена задача обогрева помещений), и там отдавала тепло батареям.

Зачем нужна обвязка электрокотла


В первую очередь, правильно выполненная обвязка электрокотла отопления позволяет не допустить перегрева оборудования и обеспечить его надежное функционирование. Качественно сделанная, данная работа приводит к экономному расходованию энергоресурса. Добиться этого помогает установка автоматических контролирующих и регулирующих устройств (читайте также: «Схема обвязки твердотопливного котла: что и как»).

Обвязка электрического котла бывает четырех типов:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• классическая коллекторная конструкция;
• разводка с использованием первично-вторичных колец.

Схема обвязки электрокотла


Если строго следовать схеме обвязки электрокотла, можно не опасаться за долговечность функционирования отопительной системы. Особое внимание следует уделить регулировке температуры теплоносителя на входе и на выходе.

Обычно схема обвязки электрокотла отопления включает следующие дополнительные элементы:

• циркулярный насос;
• манометр;
• балансировочный кран;
• распределительный клапан;
• вентили;
• шаровые краны;
• проходной фильтр;
• клапаны – проходной, воздушный, обратный и предохранительный;
• хомуты, муфты, тройники;
• радиаторы (батареи) отопления;
• трубы для теплоносителя – металлические или металлопластиковые;
• крепежные изделия.

Для проведения монтажа потребуется:


• набор гаечных ключей;
• сварочный аппарат;
• болгарка и другие инструменты.

Также схема отопления от электрокотла включает элементы, предназначенные для подсоединения настенных приборов к отопительной конструкции, которая может предназначаться для стандартного обогрева помещений, для горячего водоснабжения или для системы теплый пол (детальнее: «Какой электрокотел для теплого пола лучше выбрать»).

Одноконтурный вариант обустройства отопления является несложным, необходимо просто следовать инструкции по установке электрокотла. В случае применения двухконтурной системы, схема подключения электрокотла бывает прямой и смесительной. При прямом варианте регулировка температуры нагрева осуществляется при помощи горелки. В смесительной схеме для этих целей используется не только горелка, но и смеситель с сервоприводом.

В двухконтурных системах в обязательном порядке задействуют аварийную схему обвязки для защиты оборудования от непредвиденных ситуаций, например при отключении электроснабжения. Наиболее эффективным способом принято считать создание специального аварийного контура.

Варианты обвязки котла, смотрите примеры на видео:

Этапы проведения монтажа


Для установки отопительного оборудования необходима схема установки электрокотла и других элементов системы, поскольку эффективность функционирования приборов зависит от точности выполнения монтажных работ в соответствии с нею.

Монтаж обвязки состоит из нескольких этапов:

1. Сначала делают разметку и установку. Чтобы избежать короткого замыкания в случае протечки котла, его размещают подальше от водопровода. Для монтажа данного прибора задействуют дюбели или анкерные болты. Котел выравнивают по горизонтали и вертикали с использованием уровня. При выборе напольной модели под нее подкладывают специальную подставку.
2. Затем электрокотел подключают к отопительной системе при помощи переходников и муфт. Воду перед этим предварительно перекрывают, используя для этого краны любого типа.
3. После завершения подключения котла к системе требуется выполнить электрическую часть конструкции, которая состоит из УЗО и автоматического выключателя. Для подключения котла необходимо сделать заземление. Все электрические кабели помещают в специальный кожух и укладывают в предназначенных для проводки каналах. Сечение кабеля зависит от мощности оборудования.
4. После электрической части делают заземление и проводят тестирование отопительной системы.

Собираем электрический котел для отопления своими руками

Отопительные приборы, функционирующие от электричества, известны своей высокой производительностью. Благодаря доступности всех составляющих элементов изготовить электрический котел можно своими руками. Самостоятельная сборка прибора обойдется намного дешевле, чем стоимость нового готового агрегата при этом предоставляется возможность соорудить надежное и долговечное устройство.

Какие бывают электрические котлы

Электрокотлы разделяют на одноконтурные  и двухконтурные. Первые работают только как отопительные приборы, а вторые имеют дополнительную функцию нагрева воды. Каждый работает по принципу переработки электрической энергии в тепловую.

Нагрев теплоносителя может производиться тремя способами. В зависимости от этого электрические отопительные приборы делят на три вида:

1. Агрегаты с трубчатым электрическим нагревателем. В устройстве установлен ТЭН, который нагревается с помощью электричества и передает тепло по всей отопительной системе.  Теплоноситель имеет хорошую изоляцию, которая обеспечивает его безопасное использование.
2. Котлы индукционного действия. Система работает за счет магнитного поля, которое создается индуктивной катушкой при подаче электроэнергии. Причем нагревающее устройство не контактирует с теплоносителем.
3. Электродный отопительный агрегат. Такой котел оснащен специальным преобразователем, который оказывает воздействие на ионы в жидкости. Вследствие чего выделяется тепловая энергия. Теплоноситель в электродных котлах является частью нагревающего элемента.

Каждый вид котла имеет свои сильные и слабые стороны.

Сборка нагревателя ТЭН

Для изготовления отопительного прибора с трубчатым электрическим нагревателем необходимы такие инструменты:

• аппарат для сварки;
• мультиметр для измерения показателей электрической сети;
• болгарка для резки и шлифования металла;
• терморегулятор.

Начинаем самостоятельное изготовление котла со сборки ТЭНа

Также для работы подбираются материалы, из которых будет сооружаться отопительный агрегат:

• лист из стали толщиной не меньше двух миллиметров;
• два Тэна трехфазных;
• стальная труба диаметром 12 сантиметров и несколько штук меньшего объема.

Сборка котла с Тэном  выполняется поэтапно:

1. Из заготовленных металлических труб вырезаются патрубки. Необходимо подготовить два отрезка диаметром 3 сантиметра и два – 1,25 сантиметров.
2. Для нагревательного бака используется большая труба. В ней проделываются отверстия, в которые привариваются подготовленные патрубки для нагревательных приборов, слива, подачи и обратки жидкости, а также для расширительного бака. Перед установкой патрубков края отверстий тщательно шлифуются.
3. Из сального листа вырезается дно для нагревательного бака. Диаметр должен соответствовать размеру большой трубы. Выступающие все края следует обрезать по размеру и отшлифовать.
4. В этом днище следует проделать два отверстия для установки основного мощного Тэна. Нарывающий прибор крепится и с помощью патрубков подключается к отопительной системе. Также подсоединяются провода для подачи электроэнергии. Дно приваривается к нагревательному баку.
5. Также вырезается стальная крышка. В ней фиксируется второй менее мощный ТЭН, который оснащается терморегулятором. Трубчатый электронагреватель прикручивается к патрубку диаметром 1,25 сантиметров, приваренному в подготовленное отверстие.диаметром 1,25 сантиметров. После установки трубчатых нагревателей крышка фиксируется болтами. Перед этим между ней и Тэном устанавливается уплотняющая прокладка.
6. Фазный электрический провод проводится через автомат защиты и подключается к каждому нагревательному элементу. Сечение жил провода подбирается в соответствии с нагрузкой создаваемой установленными Тэнами. Обязательно все электрические соединения тщательно изолируются.
7. После того как все детали котла подсоединены отопительная система заполняется водой. Работу электрического котла проверяют с помощью мультиметра. При правильном подключении минимальная температура составляет 70 градусов.

Рекомендуется устанавливать в котел патрубки с резьбой. Это позволяет подключить входные краны, с помощью которых можно будет перекрыть воду, циркулирующую в контуре системы.

Подачу холодного теплоносителя устанавливают в нижней части электрокотла. Трубы для горячей воды монтируются в верхней части отопительного прибора.

Сборка индукционного котла

Устройство такого отопительного прибора довольно простое, поэтому изготовить его своими руками не представляет большой сложности.

Изготовление индукционного котла своими руками

Для работы используются такие инструменты:

• сварочный аппарат инверторного типа мощностью не менее 15 ампер;
• кусачки;
• болгарку.

Для сборки котла потребуются материалы:

• проволоку из стали;
• эмалированный медный провод;
• небольшой моток катанки;
• металлическая сетка;
• толстостенная пластиковая труба с внутренним диаметром 4,5 сантиметров;
• переходники для подключения к водопроводу.

После подбора всех необходимых частей можно приступать к сборке:

1. Из пластиковой трубы изготавливается корпус, на который будет наматываться инерционная катушка. На основании трубы закрепляется переходник, а на дно ложится металлическая сетка для защиты магистрали от попадания кусочков проволоки.
2. Далее в середину корпуса помещается проволока, которая должна заполнить все пространство. Верх трубы закрывается другим переходником.
3. Для создания катушки используется эмалированная проволока из меди. Ее наматывают в девяносто витков центру корпуса.
4. Готовая конструкция подсоединяется к трубопроводу отопления. После подключения к инвертору катушки в систему можно подавать воду.

Включение инвертора осуществляется только после полного заполнения водой всей магистрали. В противном случае корпус из пластика расплавится.

Сборка электродного котла

Для изготовления электродного отопительного агрегата необходимо:

• железный лист толщиной 3 миллиметра;
• внутренний электрический проводник диаметром 25 миллиметров;
• труба железная с толстыми стенками диаметром не меньше 57 сантиметров;
• резиновая прокладка и клеммы для присоединения проводов.

Перед тем как делать электродный котел отопления дома следует получить от поставляющей энергию организации разрешение. Специалисты анализируют, хватит ли электроэнергии для нового электродного котла без ущемления остальных потребителей.

Самостоятельно изготовить котел можно таким способом:

1. К подобранному корпусу привариваются патрубки. На их другом конце делают резьбу для подключения трубопровода.
2. В корпусе просверливается отверстие, в которое устанавливается заглушка. К ней с внутренней стороны котла крепится электрод.
3. Из железных листов вырезаются круги для заваривания дна и крышки. После установки этих деталей воздушным прессом внутри накачивают давления и проверяют мыльной пеной все сварочные швы на герметичность. Если нет пузырьков, то можно приступать к покраске корпуса. Для этого используют эмалированную краску.
4. Для установки изготовленного своими руками электрического электродного котла необходимо подобрать место. В случае применения естественной циркуляции теплоносителя агрегат устанавливается в самой низкой точке отопительной системы. Если планируется подключение циркулирующего насоса, то котел можно монтировать в любом месте.
5. Электродный отопительный прибор врезается в трубопровод в участке, где соединяются контуры.
6. Для подключения к электросети следует для котла выделить отдельную линию питания. Кабель нужно использовать соответствующий мощности контура, чтобы КПД не снижалось при малейшем сопротивлении, и система работала бесперебойно.
7. Обязательно организовывается заземление. Для этого следует систему отопления подключить к специальному металлическому элементу дома.

Электродный котел эффективно работает, если в жидкости системы отопления присутствует сода

Преимущества и недостатки электрических отопительных котлов

Электрические котлы в последнее время становятся все более актуальными.  Популярность таких приборов весьма оправдана множеством преимущественных сторон:

1. Высокий коэффициент полезного действия. Котлы способны преобразовывать всю подающуюся электрическую энергию в тепловую. Поэтому КПД у электрических отопительных приборов достигает 100 процентов.
2. Компактность приборов. Котлы, функционирующие от электричества, имеют небольшие габариты, поэтому их удобно расположить в любом месте.
3. Безопасность использования. Агрегат не сжигает воздух в помещении, при работе котла не возникает угроза утечек.
4. Простота эксплуатации. Процесс работы электрического котла полностью автоматизирован. Система имеет датчики регулировки температурного режима и для подачи топлива не требуется ручного вмешательства.
5. Невысокие затраты на установку и сам прибор. При монтаже котла не нужно выводить дымоход и сооружать отдельное котельное помещение.  Его установка проводится без сбора специальной разрешающей документации. Цены на электрокотлы в сравнении с другими видами отопительных приборов невысокие.

К недостаткам использования можно отнести высокие затраты на электроэнергию. Но для дачных участков, где нет подачи газа, такой прибор является лучшим решением.  Еще одной отрицательной стороной является зависимость бесперебойной работы электрического котла от подачи электроснабжения. Но такую проблему можно решить с помощью установки дополнительной автоматики.

Сделать электрический котел с любым видом нагревателя можно своими руками.  Изначально следует подготовить весь необходимый материал и инструменты, а после следовать инструкции изготовления.  Немного навыков и знаний помогут создать качественное отопительное устройство со всеми необходимыми техническими параметрами.

Этапы проведения монтажа


Для установки отопительного оборудования необходима схема установки электрокотла и других элементов системы, поскольку эффективность функционирования приборов зависит от точности выполнения монтажных работ в соответствии с нею.

Монтаж обвязки состоит из нескольких этапов:

1. Сначала делают разметку и установку. Чтобы избежать короткого замыкания в случае протечки котла, его размещают подальше от водопровода. Для монтажа данного прибора задействуют дюбели или анкерные болты. Котел выравнивают по горизонтали и вертикали с использованием уровня. При выборе напольной модели под нее подкладывают специальную подставку.
2. Затем электрокотел подключают к отопительной системе при помощи переходников и муфт. Воду перед этим предварительно перекрывают, используя для этого краны любого типа.
3. После завершения подключения котла к системе требуется выполнить электрическую часть конструкции, которая состоит из УЗО и автоматического выключателя. Для подключения котла необходимо сделать заземление. Все электрические кабели помещают в специальный кожух и укладывают в предназначенных для проводки каналах. Сечение кабеля зависит от мощности оборудования.
4. После электрической части делают заземление и проводят тестирование отопительной системы.

Собираем электрический котел для отопления своими руками

Отопительные приборы, функционирующие от электричества, известны своей высокой производительностью. Благодаря доступности всех составляющих элементов изготовить электрический котел можно своими руками. Самостоятельная сборка прибора обойдется намного дешевле, чем стоимость нового готового агрегата при этом предоставляется возможность соорудить надежное и долговечное устройство.

Какие бывают электрические котлы

Электрокотлы разделяют на одноконтурные  и двухконтурные. Первые работают только как отопительные приборы, а вторые имеют дополнительную функцию нагрева воды. Каждый работает по принципу переработки электрической энергии в тепловую.

Нагрев теплоносителя может производиться тремя способами. В зависимости от этого электрические отопительные приборы делят на три вида:

1. Агрегаты с трубчатым электрическим нагревателем. В устройстве установлен ТЭН, который нагревается с помощью электричества и передает тепло по всей отопительной системе.  Теплоноситель имеет хорошую изоляцию, которая обеспечивает его безопасное использование.
2. Котлы индукционного действия. Система работает за счет магнитного поля, которое создается индуктивной катушкой при подаче электроэнергии. Причем нагревающее устройство не контактирует с теплоносителем.
3. Электродный отопительный агрегат. Такой котел оснащен специальным преобразователем, который оказывает воздействие на ионы в жидкости. Вследствие чего выделяется тепловая энергия. Теплоноситель в электродных котлах является частью нагревающего элемента.

Каждый вид котла имеет свои сильные и слабые стороны.

Сборка нагревателя ТЭН

Для изготовления отопительного прибора с трубчатым электрическим нагревателем необходимы такие инструменты:

• аппарат для сварки;
• мультиметр для измерения показателей электрической сети;
• болгарка для резки и шлифования металла;
• терморегулятор.

Начинаем самостоятельное изготовление котла со сборки ТЭНа

Также для работы подбираются материалы, из которых будет сооружаться отопительный агрегат:

• лист из стали толщиной не меньше двух миллиметров;
• два Тэна трехфазных;
• стальная труба диаметром 12 сантиметров и несколько штук меньшего объема.

Сборка котла с Тэном  выполняется поэтапно:

1. Из заготовленных металлических труб вырезаются патрубки. Необходимо подготовить два отрезка диаметром 3 сантиметра и два – 1,25 сантиметров.
2. Для нагревательного бака используется большая труба. В ней проделываются отверстия, в которые привариваются подготовленные патрубки для нагревательных приборов, слива, подачи и обратки жидкости, а также для расширительного бака. Перед установкой патрубков края отверстий тщательно шлифуются.
3. Из сального листа вырезается дно для нагревательного бака. Диаметр должен соответствовать размеру большой трубы. Выступающие все края следует обрезать по размеру и отшлифовать.
4. В этом днище следует проделать два отверстия для установки основного мощного Тэна. Нарывающий прибор крепится и с помощью патрубков подключается к отопительной системе. Также подсоединяются провода для подачи электроэнергии. Дно приваривается к нагревательному баку.
5. Также вырезается стальная крышка. В ней фиксируется второй менее мощный ТЭН, который оснащается терморегулятором. Трубчатый электронагреватель прикручивается к патрубку диаметром 1,25 сантиметров, приваренному в подготовленное отверстие.диаметром 1,25 сантиметров. После установки трубчатых нагревателей крышка фиксируется болтами. Перед этим между ней и Тэном устанавливается уплотняющая прокладка.
6. Фазный электрический провод проводится через автомат защиты и подключается к каждому нагревательному элементу. Сечение жил провода подбирается в соответствии с нагрузкой создаваемой установленными Тэнами. Обязательно все электрические соединения тщательно изолируются.
7. После того как все детали котла подсоединены отопительная система заполняется водой. Работу электрического котла проверяют с помощью мультиметра. При правильном подключении минимальная температура составляет 70 градусов.

Рекомендуется устанавливать в котел патрубки с резьбой. Это позволяет подключить входные краны, с помощью которых можно будет перекрыть воду, циркулирующую в контуре системы.

Подачу холодного теплоносителя устанавливают в нижней части электрокотла. Трубы для горячей воды монтируются в верхней части отопительного прибора.

Сборка индукционного котла

Устройство такого отопительного прибора довольно простое, поэтому изготовить его своими руками не представляет большой сложности.

Изготовление индукционного котла своими руками

Для работы используются такие инструменты:

• сварочный аппарат инверторного типа мощностью не менее 15 ампер;
• кусачки;
• болгарку.

Для сборки котла потребуются материалы:

• проволоку из стали;
• эмалированный медный провод;
• небольшой моток катанки;
• металлическая сетка;
• толстостенная пластиковая труба с внутренним диаметром 4,5 сантиметров;
• переходники для подключения к водопроводу.

После подбора всех необходимых частей можно приступать к сборке:

1. Из пластиковой трубы изготавливается корпус, на который будет наматываться инерционная катушка. На основании трубы закрепляется переходник, а на дно ложится металлическая сетка для защиты магистрали от попадания кусочков проволоки.
2. Далее в середину корпуса помещается проволока, которая должна заполнить все пространство. Верх трубы закрывается другим переходником.
3. Для создания катушки используется эмалированная проволока из меди. Ее наматывают в девяносто витков центру корпуса.
4. Готовая конструкция подсоединяется к трубопроводу отопления. После подключения к инвертору катушки в систему можно подавать воду.

Включение инвертора осуществляется только после полного заполнения водой всей магистрали. В противном случае корпус из пластика расплавится.

Сборка электродного котла

Для изготовления электродного отопительного агрегата необходимо:

• железный лист толщиной 3 миллиметра;
• внутренний электрический проводник диаметром 25 миллиметров;
• труба железная с толстыми стенками диаметром не меньше 57 сантиметров;
• резиновая прокладка и клеммы для присоединения проводов.

Перед тем как делать электродный котел отопления дома следует получить от поставляющей энергию организации разрешение. Специалисты анализируют, хватит ли электроэнергии для нового электродного котла без ущемления остальных потребителей.

Самостоятельно изготовить котел можно таким способом:

1. К подобранному корпусу привариваются патрубки. На их другом конце делают резьбу для подключения трубопровода.
2. В корпусе просверливается отверстие, в которое устанавливается заглушка. К ней с внутренней стороны котла крепится электрод.
3. Из железных листов вырезаются круги для заваривания дна и крышки. После установки этих деталей воздушным прессом внутри накачивают давления и проверяют мыльной пеной все сварочные швы на герметичность. Если нет пузырьков, то можно приступать к покраске корпуса. Для этого используют эмалированную краску.
4. Для установки изготовленного своими руками электрического электродного котла необходимо подобрать место. В случае применения естественной циркуляции теплоносителя агрегат устанавливается в самой низкой точке отопительной системы. Если планируется подключение циркулирующего насоса, то котел можно монтировать в любом месте.
5. Электродный отопительный прибор врезается в трубопровод в участке, где соединяются контуры.
6. Для подключения к электросети следует для котла выделить отдельную линию питания. Кабель нужно использовать соответствующий мощности контура, чтобы КПД не снижалось при малейшем сопротивлении, и система работала бесперебойно.
7. Обязательно организовывается заземление. Для этого следует систему отопления подключить к специальному металлическому элементу дома.

Электродный котел эффективно работает, если в жидкости системы отопления присутствует сода

Преимущества и недостатки электрических отопительных котлов

Электрические котлы в последнее время становятся все более актуальными.  Популярность таких приборов весьма оправдана множеством преимущественных сторон:

1. Высокий коэффициент полезного действия. Котлы способны преобразовывать всю подающуюся электрическую энергию в тепловую. Поэтому КПД у электрических отопительных приборов достигает 100 процентов.
2. Компактность приборов. Котлы, функционирующие от электричества, имеют небольшие габариты, поэтому их удобно расположить в любом месте.
3. Безопасность использования. Агрегат не сжигает воздух в помещении, при работе котла не возникает угроза утечек.
4. Простота эксплуатации. Процесс работы электрического котла полностью автоматизирован. Система имеет датчики регулировки температурного режима и для подачи топлива не требуется ручного вмешательства.
5. Невысокие затраты на установку и сам прибор. При монтаже котла не нужно выводить дымоход и сооружать отдельное котельное помещение.  Его установка проводится без сбора специальной разрешающей документации. Цены на электрокотлы в сравнении с другими видами отопительных приборов невысокие.

К недостаткам использования можно отнести высокие затраты на электроэнергию. Но для дачных участков, где нет подачи газа, такой прибор является лучшим решением.  Еще одной отрицательной стороной является зависимость бесперебойной работы электрического котла от подачи электроснабжения. Но такую проблему можно решить с помощью установки дополнительной автоматики.

Сделать электрический котел с любым видом нагревателя можно своими руками.  Изначально следует подготовить весь необходимый материал и инструменты, а после следовать инструкции изготовления.  Немного навыков и знаний помогут создать качественное отопительное устройство со всеми необходимыми техническими параметрами.

Газовый и электрокотел в одной системе: специфика параллельного подключения

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

• последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
• установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с бо

Установка электрокотла: подключение, расчет мощности

Построив частный дом, первое, о чем задумывается владелец — как поддерживать тепло после окончания лета. Существует несколько вариантов: от русской печи и «продвинутого» камина, до солнечных батарей. При наличии централизованного газоснабжения, устанавливается газовая мини-котельная. А если такой возможности нет — рассматривается установка электрокотла.

На сегодняшний день это самый дорогой способ извлечь тепло из энергоносителя. Но высокая стоимость тепловых калорий с лихвой окупается экологичностью и простотой обслуживания.

Тем более, что установка электрического котла — не самая сложная процедура. Его можно учесть при проектировании «с нуля», или внедрить в уже готовую систему отопления. Кроме того, многие владельцы индивидуальных домов рассматривают подключение электрокотла к системе отопления, в качестве аварийного резерва. Затем, оценив удобство использования, делают его основным источником тепла.

Сильные и слабые стороны системы отопления с электрокотлом

Прежде чем принять решение на монтаж электрического котла, надо взвесить все «за» и «против». Вариант вынужденной установки, когда нет доступа к иному виду топлива, мы не рассматриваем. Предположим, что выбор свободный.

Преимущества:

• Относительная ценовая доступность оборудования. Разумеется, есть модели эконом класса, и «навороченные» системы с полной автоматикой и управлением по сети «Интернет». Но в целом, подключение электрического котла доступно семье, которая в состоянии содержать частный дом.
• Быстрый и недорогой монтаж. Тем более, что эти работы можно выполнить самостоятельно. Собственно, об этом расскажет наш материал.
• Компактность оборудования. Система отопления электрическим котлом занимает места не больше, чем проточный водонагреватель на кухне.
• Практически бесшумная работа (за исключением самых недорогих моделей).
• 100% пожаробезопасность (при соблюдении Правил устройства электроустановок), нет открытого огня — нет предпосылок к возгоранию. Соответственно отсутствует копоть и другие побочные эффекты, возникающие при горении любого пламени.
• Нет риска отравления угарным газом (и природным, как в случае применения газового котла).
• Полная экологическая безопасность.
• Схема отопления с электрокотлом предоставляет возможность полного контроля за процессом, с применением автоматики. Вплоть до дистанционного управления с интеграцией в систему «умный дом».
• В принципе, не требуется согласование с органами контроля (например, газовый котел запрещено устанавливать своими руками).

Недостатки:

• В первую очередь, стоимость эксплуатации. Безусловно, ее можно нивелировать качественной теплоизоляцией помещения, энергоэффективным проектом, использованием экономичных «ночных» тарифов. Но при любом раскладе, и законном использовании, это самый дорогой вид отопления.

Для справки:

Разумеется, это усредненная выборка, и к цифрам привязываться не следует. К тому же, в разных регионах России стоимость энергоносителей имеет иную пропорциональную зависимость. Но тенденции проследить можно: дороже электричества только жидкое топливо.

• Ограничения по лимитам технических условий. Мощность котла подбирается в соотношении 10 кВт на 100 м². Это условный расчет, разные модели имеют иной коэффициент. Но проблема ограничений по электрическому вводу имеется. Если ваш вводной щиток рассчитан на 10–15 кВт, монтаж полноценного электрокотла будет под вопросом.
• Влияние на общую домовую электросеть. При включении нагревательных элементов возможны небольшие «просады». Это решаемый вопрос: стабилизаторы, трансформаторные развязки и пр. Но проблемка имеется.
• Относительная опасность использования. Если схема подключения электрического котла выполнена с нарушениями ПУЭ, существует реальная опасность поражения электротоком. Впрочем, это не должно стать препятствием при выборе системы обогрева. Опасность не больше, чем при использовании бойлера.
• Некоторые модели требуют особого теплоносителя (специальные солевые растворы). Это влечет за собой дополнительные расходы. Кроме того, такие системы нельзя использовать как источник горячего водоснабжения, разве что в бойлерах косвенного нагрева.

После принятия решения, приступаем к выбору модели.

Виды электрокотлов по способу нагрева

Сразу оговоримся: нет идеальных нагревательных элементов. Каждая конструкция имеет слабые и сильные стороны. Коэффициент полезного действия различается не более, чем на 10%, и составляет величину 85–95%.

Тепловые электрические нагреватели (ТЭН)

Это классика жанра: такие устройства применяются более 100 лет (их называли «Титанами»).

Для нормальной работы требуется бойлер-теплообменник, он может быть достаточно компактным. Внутри располагаются ТЭНы, в зависимости от конструкции, их может быть несколько. Например, для экспресс-нагрева включается весь блок, а для поддержания температуры используется один нагреватель.

Котлы могут быть оснащены циркуляционным насосом и расширительным бачком. Часто системы с ТЭНами применяются в комплексных решениях. Например, в универсальных котлах на дровах и электричестве.

Преимущества: Простота использования и обслуживания, относительная электробезопасность, не требуется специальный теплоноситель. Ценовая категория — средняя.

Недостатки: Нагревательный элемент быстро покрывается кальциевыми наростами, которые необходимо чистить. Не самый высокий КПД.

Электродные системы (их еще называют ионными)

Принцип работы достаточно примитивный, эффективность самая высокая. Если вы когда-нибудь делали своими руками кипятильник из двух лезвий, понять механизм нагрева будет несложно.

Между электродами возникает ионизация, частицы молекул при перемещении выделяют большое количество тепловой энергии. Вода одновременно является электрическим проводником и теплоносителем. Для обеспечения процесса, жидкость должна содержать большое количество солей. Использование обычной воды невозможно. Если электропроводность теплоносителя снижается, резко падает КПД электрокотла.

Преимущества: Самый высокий КПД (при условии заправки системы специальной жидкостью). Низкая стоимость оборудования и компактные размеры. Практически нулевая инертность: весь объем воды вокруг электронов нагревается сразу после включения. Плавная регулировка мощности, нет зависимости от скачков напряжения.

Недостатки: Высокая опасность поражения электротоком, который протекает непосредственно через воду. Схема подключения электродного котла требует неукоснительного соблюдения мер безопасности. Электроды изнашиваются достаточно быстро. Требуется специальный теплоноситель, соответственно использование в качестве источника горячей воды в кране невозможно.

Индукционные системы нагрева

Работает по такому же принципу, как индукторные варочные панели. Генератор высокой частоты формирует в первичной катушке переменное магнитное поле. Оно в свою очередь возбуждает вихревые токи в стальной трубе, через которую протекает вода. Труба сильно нагревается, передавая тепло в жидкость.

Площадь контакта теплоносителя и нагревателя достаточно большая. Потери сведены к минимуму. А благодаря малому (относительно) энергопотреблению, такие котлы имеют самую низкую стоимость тепловой калории.

Преимущества: Полная универсальность, легко интегрируются в действующую систему отопления. Простой монтаж, требуются лишь элементарные меры предосторожности: это самый безопасный котел. Долговечность, простота обслуживания.

Недостатки: Высокая стоимость, сложная схема автоматики управления (не для пользователя, для ремонтной мастерской).

Общие принципы подключения электрических систем отопления

Вне зависимости от типа нагревателя, схема подключения электрокотла предусматривает отдельную линию питания, и полный комплекс электробезопасности. Кроме того, есть типовой перечень рекомендаций и ограничений:

• Расстояние от корпуса до строительных конструкций необходимо соблюдать, согласно инструкции по монтажу.
• В непосредственной близости от самого котла, или автоматики управления не должны располагаться источники воды: краны, душевые установки и прочее.
• Линия подключения должна соответствовать Правилам устройства электроустановок, иметь не менее 50% резервирования по пиковой мощности.
• К заземлению подключается непосредственно корпус котла, модули автоматики и трубы системы отопления (если они не пластиковые).
• Питающие кабели не должны быть проложены по трубам отопления. Если есть опасность попадания на них влаги, необходимо позаботиться о герметичности изоляции.
• Защитные выключатели должны быть в непосредственной близости от котла.
• Желательно продублировать систему аварийного отключения на основном распределительном щитке.
• Монтаж питающих кабелей и самого котла запрещается на стенах из горючего материала. Если у вас помещение из дерева, необходимо проложить лист огнеупорного материала.
• Система трубопроводов должна иметь собственное крепление, чтобы не добавлять нагрузку на котел.
• Обязательно продумайте систему перекрытия вентилей при обслуживании оборудования. Иначе для банальной очистки ТЭНов придется сливать весь теплоноситель из системы.
• При комплексном использовании электрокотла совместно с иными нагревательными системами, уровень безопасности определяется по наиболее «проблемному» участку. То есть, по электрическим агрегатам.

Чтоб не возникало вопросов, как подключить электрокотел в систему отопления с готовыми решениями (например, твердое топливо), необходимо сразу определить условия совместимости. Например, ТЭН можно интегрировать в дровяной котел, и не монтировать отдельный агрегат. Электродные нагреватели могут работать лишь в автономном режиме, совместное использование только с помощью теплообменника с разными контурами теплоносителя. Компактные индукционные нагреватели можно установить последовательно, усиливая действующую систему обогрева помещения.

Разобравшись, как подключить электрический котел отопления к питанию, не забудьте про расширительный бачок. Особенно, если вы монтируете трубопроводы «с нуля» (на готовой системе это устройство есть).

Какая бы совершенная автоматика у вас не стояла, при нагреве воды локально образуются пузырьки воздуха. Это приводит к вытеснению жидкости из системы. При отсутствии резервной емкости, у вас просто порвет трубы.

Расчет мощности электрического котла

Определившись с моделью и совместимостью, вы задаете себе вопрос: как установить электрокотел в частном доме, чтобы он не расходовал лишних средств?

Существует золотое правило: Всякая избыточная мощность приводит к перерасходу энергии.

Для перевозки четырех пассажиров не используют рейсовый автобус. Так же точно, для отопления домовладения площадью 80 м², незачем покупать агрегат, рассчитанный на 350 м². Расчет мощности котла не делается «на глазок». Мы знаем, что в теории, на 100 м² уходит 10 кВт энергии. Однако реальные условия вносят ощутимые коррективы.

• Площадь отапливаемого помещения делится на жилое и подсобное. Вот вам первая поправка. Технические помещения можно учитывать с коэффициентом –50%.
• Теплоизоляция стен (пола, крыши). Этот коэффициент вы сможете рассчитать, заглянув в паспорт использованного материала (% сохранения тепла предназначен не только для рекламных целей).
• Собственно, материал стен, из которого построен дом.
• Площадь остекления, размеры и количество входных дверей, балконы, выходы на веранды – учитывается каждая мелочь.
• Естественная и принудительная вентиляция. Возможность ее блокировки для сохранения тепла.
• Высота потолков, этажность жилого дома.
• Большое влияние на сохранение тепла оказывает наличие подвала.

Базовая мощность рассчитывается по формуле: W=S×Wуд/10

• W — полученная мощность электрооборудования в кВт;
• S — площадь помещения (при высоте потолков 2.5 м) в квадратных метрах;
• Wуд — коэффициент, устанавливаемый для каждого региона. Его можно узнать в вашем департаменте ЖКХ.

В целом по стране он выглядит так:

• южные регионы: 0.7;
• средняя полоса: 1–1.2;
• северные территории: 1.5–2 и выше.

К полученному значению следует прибавить 15–20%, на случай погодного экстрима и постепенного износа оборудования.

Итог

Мы рассмотрели типовые вопросы, как правильно установить электрокотел в жилом доме. Детали монтажа каждой модели индивидуальны, и перечислены в инструкции по установке. Главное, что вы можете сэкономить приличную сумму денег на вызове мастера. Кроме того, самостоятельно смонтированное оборудование — это гарантия его качественной работы. Вы знаете все слабые места, и где искать проблему при аварии.

Видео по теме

Как подключить электрокотел?

Как подключить электрокотел?

Для отопления коттеджей, частных домов и дач в холодное время года используют котлы, работающие либо на твердом топливе (дрова, уголь), либо на газе, либо на электричестве. Есть и другие способы обогрева помещения (подробнее см. Как отапливать дом).

Использование в качестве нагревательного устройства электрического котла хоть и имеет минус в виде повышенных счетов за электроэнергию, но отличается такими достоинствами, как простота эксплуатации, отсутствие продуктов сгорания, небольшие габариты оборудования, возможность работы в автоматическом режиме.Как установить электрокотел?

В первую очередь необходимо выбрать и подготовить место для его установки. Электрокотлы могут быть как напольные, так и настенные. Настенные котлы монтируются на стены из негорючего материала, напольные стойки размещаются на специальных опорах. Установленный котел не должен иметь перекосов ни в горизонтальной, ни в вертикальной плоскости. Правильность установки по этому параметру контролируется уровнем.

Как подключить электрокотел к системе отопления

Монтаж электрического котла в систему отопления технически несложный.Стыковка с входящей и выходящей трубой осуществляется с помощью муфт. На входе и выходе котла желательно установить запорные шаровые краны, а на входе также должен быть фильтр или отстойник, чтобы котел не накипал на трубах.

Подключение котла к электросети

Котлы малой мощности питаются от обычной сети в 220 В. Более мощные устройства подключаются к трехфазной сети на 380 В. Для подключения котла потребуется отдельная ветка электрического кабеля.Важно, чтобы сечение кабеля соответствовало требованиям, указанным в паспорте котла, и позволяло пропускать ток определенных параметров. Также к кабелю должны быть подключены защитные автоматические выключатели и выключатель с расстоянием между размыкающими контактами не менее 3 мм. Заземление прибора обязательно.

Запуск электрического комбинированного котла с солнечной батареей

Электрические комбинированные котлы имеют много преимуществ, но из-за высоких эксплуатационных расходов на электроэнергию многие обращаются на газ.

Однако не все дома подключены к газовой сети, и даже в тех, которые подключены, есть способ снизить эксплуатационные расходы электрического котла по сравнению с газовыми котлами: солнечные фотоэлектрические системы.

---

---

Что такое пароконвектомат

Вместо того, чтобы работать на газе, что является обычным явлением в Великобритании, электрический комбинированный котел нагревает воду для центрального отопления и горячего водоснабжения, используя только электричество.

Комбинированные электрические котлы

занимают меньше места, чем газовые, имеют меньше движущихся частей и не требуют ежегодного обслуживания.Установка электрического котла — намного более простой процесс, чем газового котла, поскольку нет необходимости в дымоходе или трубе для конденсата для отвода отходящих газов, а это означает, что их не нужно устанавливать на внешние стены.

Даже самые лучшие электрические бойлеры способны удовлетворить лишь довольно низкий спрос на отопление и горячую воду, что делает их идеальными для небольших домов и квартир, а также для объектов, находящихся вне газовой сети.

Единственным недостатком электрического бойлера являются высокие эксплуатационные расходы на электроэнергию, но именно здесь солнечные фотоэлектрические (PV) панели могут сделать их намного более доступными.

Какие преимущества у электрического котла?
Хотя электричество стоит дорого, установка бойлера дает множество преимуществ, включая пару, которая сэкономит вам деньги в других областях:

• Работать тихо
• Не образуются отходящие газы, поэтому нет риска утечки окиси углерода
• Нет необходимости проводить ежегодное обслуживание котла
• Меньшее количество движущихся частей означает меньшую вероятность возникновения неисправности.
• Часто дешевле в установке, чем газовые и масляные котлы
• Занимают меньше места, чем котлы других типов
• Совместимость с солнечными батареями — сэкономьте деньги на эксплуатационных расходах с солнечной системой центрального отопления

Отсутствие необходимости в ежегодном обслуживании может сэкономить от 50 до 160 фунтов стерлингов каждый год по сравнению с газовым котлом, а с меньшей вероятностью возникновения проблем вы также можете избежать затрат на ремонт.

Мы сравнили электрические и газовые котлы, чтобы выяснить, какие из них могут работать дешевле в течение их срока службы в разделе «Электрические котлы или газовые котлы: за, против и эксплуатационные расходы».

---

---

Электрокотел на солнечной батарее PV

Солнечные фотоэлектрические панели принимают солнечную энергию от солнца и преобразуют ее в электричество, которое можно использовать в домашних условиях.

Естественно, солнечные панели могут генерировать возобновляемую электроэнергию только в дневное время, что означает необходимость полагаться на поставщика энергии в ночное время, если вы не установите солнечную батарею.

Солнечные батареи аккумулируют любую энергию, произведенную солнечными панелями, которая не используется, а не отправляется в национальную энергосистему. Хранение этой избыточной солнечной энергии означает, что у вашей собственности есть запас возобновляемой энергии под рукой, когда панели не генерируют энергию. Это потенциально круглосуточная мощность вашего комбинированного электрического котла.

Бесплатная возобновляемая энергия, генерируемая солнечными фотоэлектрическими панелями, сможет обеспечить электричеством электрический бойлер, что поможет вам избежать высоких цен на электроэнергию.

Электрокотел с гелиотермикой

В то время как солнечные фотоэлектрические панели вырабатывают электричество, солнечные тепловые панели используют солнечную энергию для нагрева воды для центрального отопления, кранов и душевых, создавая возобновляемую солнечную систему отопления.

Солнечные тепловые панели очень похожи на солнечные фотоэлектрические панели, но через них циркулирует жидкость, которая нагревается за счет солнечного тепла перед тем, как отправиться в резервуар для горячей воды для нагрева накопленной воды.

Перед объединением солнечной тепловой системы с электрическим бойлером и накопителем горячей воды важно убедиться, что системы совместимы друг с другом.

Производитель электрического котла	Solar Thermal совместим?
Компания электрического отопления	Возможно, но не рекомендуется, если солнечная тепловая система не достаточно большая
Эльнур	совместимый
Heatrae Sadia	Доступны солнечные системы отопления
Thermaflow	Рекомендовать солнечную систему Thermaflow

---

---

Почему электричество — дорогое топливо?

В Великобритании средняя стоимость газа 3.8 пенсов за киловатт-час, в то время как электричество намного дороже: 14,4 пенсов за киловатт-час, при этом цена зависит от тарифа и вашего региона.

Причина, по которой электричество намного дороже, заключается в том, что оно считается углеродоемким из-за производственного процесса. Подавляющее большинство электроэнергии в Великобритании производится с использованием ископаемого топлива, что приводит к выбросу углерода в атмосферу. Как только электричество будет доставлено в вашу собственность, оно будет эффективно обеспечивать энергией практически без потерь.

Важно отметить, что не вся электроэнергия вырабатывается таким образом, и все больше поставщиков энергии обращаются к возобновляемым технологиям, таким как солнечная и ветровая. По мере того, как все больше поставщиков обращаются к этим более устойчивым методам производства, углеродоемкость электроэнергии будет снижаться, что может привести к падению цен.

По данным Национальной сети, производство электроэнергии может быть безуглеродным уже к 2025 году.

Узнайте больше в разделе «Объяснение эффективности электрического котла».

Сколько стоит электрический комбинированный котел?

Цена электрического бойлера может варьироваться от 1000 до 4500 фунтов стерлингов, при этом общая сумма сильно различается в зависимости от:

• Производитель и модель
• Требуется ли внешний цилиндр
• Установка

Важно не забывать, что стоимость установки не зависит от стоимости самого котла. Сколько вы в конечном итоге заплатите за установку, будет зависеть от установщика, выполняющего работу.По этой причине мы настоятельно рекомендуем сравнивать несколько цитат, и вы можете получить бесплатные цитаты с помощью Boiler Guide.

Сколько стоят солнечные панели?

Цена фотоэлектрической солнечной системы будет зависеть от количества устанавливаемых панелей, от того, насколько простой будет установка, и, что очень просто, от установщика, которого вы решите нанять.

К счастью, цены на солнечные панели самые низкие с 2010 года, а система мощностью 2–4 кВт, вероятно, будет стоить от 4 000 до 6 000 фунтов стерлингов, что является серьезным вложением, если учесть экономию на счетах за электроэнергию за эти годы.

Если вы хотите накапливать излишки солнечной энергии для использования вечером и ночью, солнечная батарея может стоить от 1700 до 7900 фунтов стерлингов и выше.

Получите бесплатные котировки на электрический бойлер сегодня

Если вы хотите установить новый котел, мы настоятельно рекомендуем получить предложения от нескольких установщиков. У всех установщиков котлов будет своя собственная цена, когда дело доходит до установки нового котла, поэтому сравнение нескольких котлов поможет вам найти лучшую цену.

Чтобы упростить задачу, заполните нашу простую онлайн-форму, сообщив нам о работе, которую вы хотите, и мы подберем для вас сертифицированного специалиста-теплотехника, работающего в вашем регионе, и каждый из них предоставит бесплатное предложение.

Лучше всего то, что это совершенно бесплатно, и вы не обязаны принимать какие-либо котировки, которые вы получаете.

---

---

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваше устройство вышло из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухня. И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электрические правила и их значение для вас

Давайте начнем с того, что скажем, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, есть вероятность, что вам потребуется установить новую цепь для питания прибора.Однако установка контура плиты может быть выполнена только электриком, сертифицированным по части P.

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не осторожен .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может аннулировать вашу имущественную страховку, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

. Если, прочитав это, вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип изолирующего переключателя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) больше не пропускает электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий выключатель, а не просто «выключатель» или «одинарный выключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на размещение блока управления плитой.

Ваш прибор должен быть подключен с помощью толстого кабеля к так называемому блоку управления плитой.Тем не менее, убедитесь, что ваша плита расположена в пределах двух метров от устройства, но никогда не должна находиться непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, у вас должен быть кабель, входящий в комплект поставки.Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно достаточно 2,5 мм термостойкого кабеля.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, отводящим остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Переведите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, прежде чем устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т.

Между вашим прибором и любыми другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пора подключить прибор. Вот что вам нужно сделать для успешной установки.

Подсоедините кабель к задней части плиты

1. Найдите клеммную коробку на задней стороне прибора и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Подложите кусок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и безопасен для работы, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, не перекручивайте винты, т. Е. Не закручивайте их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас возникли хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного профессионала, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Экологичные котлы: Стоит ли менять газовый котел на электрический?

Около 22 миллионов домов в Великобритании отапливаются с помощью газовых котлов, но это не значит, что они лучше всего подходят для установки.

Если ваша недвижимость не подключена к газовой сети, простое решение — электрический котел.

Газовые котлы и электрические котлы работают по-разному и поэтому по-разному влияют на окружающую среду.

Express.co.uk раскроет все тонкости газовых и электрических котлов, чтобы помочь вам сделать выбор между ними.

ПРОЧИТАЙТЕ БОЛЬШЕ- Схема грантов на зеленые дома: как работает зеленая схема? Как заявить

В газовом котле для выработки тепла используется газовая горелка.

Горелка подключена к теплообменнику, который нагревает воду в своей камере.

Горячая вода перекачивается в направлении контура отопления.

Хотя природный газ дешевле, чем использование электричества для работы вашего котла, он может нанести вред окружающей среде.

По данным сайта migrationissues.co.uk, в центральном газовом отоплении используется угарный газ — бесцветный, ядовитый газ без запаха.

Авария с неисправной плитой или пожар может привести к выбросу газа. Это основная потенциальная опасность загрязнения.

При контакте с другими загрязнителями окись углерода может образовывать «плохой» озон, наносящий вред нашему здоровью и окружающей среде.

Стоит ли менять газовый котел на электрический?

Если у вас магистральный газ, то газовый котел, вероятно, будет самым дешевым вариантом отопления.

Если вы пытаетесь быть более экологически чистыми, вы можете подумать, что электрический бойлер — лучший вариант, но электричество создается за счет сжигания ископаемого топлива, такого как уголь, природный газ, нефть.

Вы должны принять решение, исходя из того, что подходит вашему дому, местоположению и бюджету.

Если вы живете в небольшой собственности, которая не подключена к газовой сети, электрические котлы являются экономичным решением.

Тем, кто живет в больших домах, электрический бойлер может не подойти.Эти котлы способны производить лишь небольшое количество горячей воды.

Хотя электрические котлы не так дешевы в эксплуатации, как газовые, их стоимость установки намного ниже, чем у газовых котлов, и они не нуждаются в ежегодном техническом обслуживании или проверках безопасности.

Электрическим котлам не нужно сжигать топливо для производства тепла, поэтому они не теряют энергию из-за отходящих газов или дымоходов, что делает их более эффективными.

Они также менее шумны и занимают гораздо меньше места.Одним из недостатков является то, что поскольку электрические котлы зависят от электричества, вы потеряете доступ к горячей воде и отоплению, если произойдет отключение электроэнергии.

Сколько стоит установка безбаквального водонагревателя?

Бесконтактные водонагреватели — это энергоэффективная модернизация любого дома или коммерческого помещения. Многие потребители выбирают эти модели, потому что они не нагревают и не циркулируют воду постоянно. Вместо этого у них есть система отопления, которая позволяет подавать горячую воду по запросу. Это приводит к снижению расхода воды и значительной экономии энергии.

Небольшие квартиры или ограниченное использование, например, в случае наличия одного источника горячей воды, могут выиграть от одноточечного резервуара для горячей воды. Однако эти системы могут перекачивать от половины галлона до двух галлонов воды в минуту, так что это может не удовлетворить потребности среднего дома.

Водонагреватель без бака для всего дома может откачивать 5-10 галлонов в минуту, что значительно больше горячей воды между циклами нагрева, гарантируя, что у вас никогда не закончится вода, когда она вам понадобится.Рассмотрите оба варианта при обсуждении вашей установки с водопроводчиком, чтобы определить, какое решение лучше всего с учетом использования, стоимости и других важных факторов.

Помимо водонагревателей и систем без резервуаров, для вашего водонагревателя есть еще несколько источников топлива. Тип необходимого топлива повлияет не только на эксплуатационные расходы, но и на покупную цену вашего безбаквального водонагревателя. Например, электрические и газовые модели являются наиболее доступными, потому что они наиболее распространены.Однако установка солнечных, безбактовых систем и систем на жидком топливе может стоить до $ 1 000 или больше.

Арт.	Стоимость
1. Бесконтактный водонагреватель	450–1 050 долл. США
2. Монтажные работы	90–1 200 долл. США
3. Установка / замена дополнительной газовой линии	500 долл. США
Общая средняя стоимость установки	540–2 750 долл. США

Прочие соображения и затраты

• Если необходимо снять гипсокартон или создать панели для доступа, возможно, вам придется нанять мастера или плотника, за что будет взиматься дополнительная плата.
• Другие материалы, включая тепловые насосы и трубы, не включены в стандартные затраты на установку.
• Разрешительные сборы и налоги не включены.

Ознакомьтесь с нашим руководством, если вам нужна ссуда для проекта улучшения дома .

Рекомендации для самостоятельной работы

• Вы можете сэкономить много денег на трудозатратах, установив эту систему самостоятельно, но безбаквальные системы требуют знания их уникальных требований к установке.
• Даже если вы устанавливаете свою собственную систему, вам придется запланировать периодическое техническое обслуживание с водопроводчиком или обслуживающей компанией.
• Перед тем, как приступить к установке самостоятельно, убедитесь, что не требуется серьезной перенастройки.

Список литературы

• Сметная книга для мастеров, полная серия за 2019 год.
• Последние цены можно найти на Home Depot и на сайтах других поставщиков.
• Обзор литературы по сайтам DIY.

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Котлы COMET — идеальное решение для центрального отопления. УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО. Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Эл. Почта: info @ electric-heatingcompany.co.uk

Дополнительная информация

Электрический котел

Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническим знаниям мы разработали проточный электрический котел Slim Jim

. Дополнительная информация

Приводы ГЕРЦ-Тепловые

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

AN500T, AN1000, AN1000T, AN1500, AN1500T, AN2000, AN2000T

Руководство по эксплуатации продукта Accona AN500T, AN1000, AN1000T, AN1500, AN1500T AN2000, AN2000T Панельный обогреватель v16.5/5 Версия 3.2, январь 2015 г. Содержание 1. Важные моменты безопасности 2. Установка 2.1. Настенный

Дополнительная информация

Воздушные тепловые насосы Aerona

ДОПОЛНЕНИЕ к ИНСТРУКЦИЯМ ПО МОНТАЖУ тепловых насосов Aerona с воздушным источником питания DOC.87-05 / 05 Ред. 04 март 2013 ВНИМАНИЕ МОНТАЖНИКАМ — ОБНОВЛЕННАЯ ИНФОРМАЦИЯ! Номер вашего теплового насоса Grant Aerona Air Source:

Дополнительная информация

Контроль предела перегрева

Электрическая каменка Pahlén Maxi Heat с цифровым управлением — компактная и эффективная каменка для бассейнов.Он состоит из армированного стекловолокном полипропиленового бака с резистивным нагревателем

Дополнительная информация

Портативный кондиционер

Руководство пользователя портативного кондиционера. Модель: 3 в 1, 12 000 БТЕ / ч, серия 3. Перед использованием внимательно прочтите это руководство пользователя и сохраните его для использования в будущем. СОДЕРЖАНИЕ 1. РЕЗЮМЕ … 1 2. ПОРТАТИВНЫЙ

Дополнительная информация

Дрейтон Digistat + 2RF / + 3RF

/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Термостат Сеть — Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Клиент

Дополнительная информация

1 Общая информация

1 Общая информация 1.1 Об этом руководстве В этом руководстве описывается установка, функционирование и эксплуатация интегрированной солнечной системы управления, которая подходит для раздельной солнечной системы отопления под давлением.

Дополнительная информация

CW-5000 / 5200,1’8675, $ / & +, // (5 86 (5 0 $ 18 $ /

CW-5000/5200 Содержание Предостережения ——————————————- ——————— Введение в 3 части ————————— ————————- 4 Установка ———————— ————————————-

Дополнительная информация

ТЯЖЕЛЫЙ ХРАНЕНИЕ ГАЗА

Технология дымохода Multi-Fin. Заслонка дымохода экономит энергию. Электронное управление. ТЯЖЕЛЫЕ УСЛОВИЯ ДЛЯ ХРАНЕНИЯ НАДЕЖНОСТЬ ГАЗА. Дополнительная информация

Руководство по кодам неисправности.содержание

Содержание руководства по кодам неисправности 一 настенная серия AC 2 напольная серия AC. 4 三 переносная серия переменного тока .. 5 四 осушитель 6 инвертор постоянного тока одинарная сплит-серия … 7 инвертор постоянного тока серия мульти сплит 10 1 一

Дополнительная информация

Электрокотел ЛК — 4,5

LK Electric Boiler -, Конструкция LK Electric Boiler, кВт — настенный электрический котел, предназначенный в первую очередь для низкотемпературных систем отопления, т.е.г. пол с подогревом. Поставляется электрокотел ЛК, кВт

Дополнительная информация

СИСТЕМА БЕЗОПАСНОСТИ ADP-CAN

ИНСТРУКЦИЯ ПО УСТАНОВКЕ СИСТЕМА БЕЗОПАСНОСТИ ADP-CAN Введение Автомобильная охранная система ADP-CAN предназначена для автомобилей, оборудованных сетью CAN. Предназначен для работы с охранными системами автозавода или пультом

. Дополнительная информация

РУКОВОДСТВО ПО ДИСТАНЦИОННОМУ УПРАВЛЕНИЮ

РУКОВОДСТВО ПО ДИСТАНЦИОННОМУ УПРАВЛЕНИЮ АНГЛИЙСКИЙ МЕРЫ ПРЕДОСТОРОЖНОСТИ СОДЕРЖАНИЕ…1-2 ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ … 3 ЭКСПЛУАТАЦИЯ … 4-9 Благодарим вас за покупку нашего комнатного кондиционера. Перед использованием кондиционера прочтите

Дополнительная информация

Инструкция по эксплуатации

Инструкция по эксплуатации Газовые конденсационные котлы MGK-130 MGK-170 MGK-210 MGK-250 MGK-300 Wolf GmbH Postfach 1380 D-84048 Mainburg Тел. +49 8751 / 74-0 Факс +49 8751/741600 Интернет: www.wolf-heiztechnik.de Документ

Дополнительная информация

Описание функций

Описание функций Laddomat 21 предназначен…… дайте котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел

Дополнительная информация

Советы по экономии энергии для дома

Советы по энергосбережению для дома Содержание 1 Отопление и охлаждение 2 Компьютеры, телевизоры и общая бытовая техника 4 Кухня и готовка 6 Стирка и сушка 8 Освещение 9 На открытом воздухе 9 Мы все ищем способы сократить расходы на

Дополнительная информация

ПОРТАТИВНЫЙ КОНДИЦИОНЕР

ОЧЕНЬ ВАЖНО! МОДЕЛЬ: GDC-AC9RW / GDC-AC9RCS GDC-AC9RCW / GDC-AC12RW GDC-AC12RB / GDC-AC12RCB GDC-AC12RCW ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ ПОРТАТИВНОГО КОНДИЦИОНЕРА Не устанавливайте и не используйте портативный кондиционер

Дополнительная информация

Технические данные.Данфосс DHP-A

Технические данные Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может эффективно работать при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами

Дополнительная информация

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием.Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Дополнительная информация

Описание продукта и приложения

Технический продукт — информация Описание продукта и применения Контроллеры температуры в помещении UP 237K и UP 252K доступны в следующих цветах, соответствующих дизайну настенного переключателя

. Дополнительная информация

Гибридный тепловой насос Daikin Altherma

ваш комфорт.наш мир. Гибридный тепловой насос Daikin Altherma Интеллектуальная технология отопления — лучшее из обоих миров Отопление Комплексные решения Вентиляция Кондиционирование воздуха Охлаждение Перспективное мышление Около

Дополнительная информация

ЦВЕТНОЙ ВИДЕО ДВЕРНОЙ ТЕЛЕФОН CDV-71BE / D

ЦВЕТНЫЙ ВИДЕО ДВЕРНОЙ ТЕЛЕФОН CDV-71BE / D 513-11, Sangdaewon-dong, Jungwon-gu, Seongnam-si, Gyeonggi-do, Korea International Business Dept.: Tel .; + 82-31-7393-540 ~ 550 Факс.; + 82-31-745-2133 Веб-сайт: www.commax.com Напечатано

Дополнительная информация

ВСЕ В ОДНОМ. Водонагреватель с тепловым насосом

ВСЕ В ОДНОМ водонагревателе с тепловым насосом ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Пожалуйста, внимательно прочтите это руководство пользователя, прежде чем приступить к эксплуатации агрегата. www.airtradecentre.com СОДЕРЖАНИЕ A. ВАЖНЫЕ ЗАМЕЧАНИЯ —————————————- ————————————————— ——

Дополнительная информация

ВВОД В ЭКСПЛУАТАЦИЮ СИСТЕМ ОВК

ФОРМА CL-01 СИСТЕМЫ / ОБОРУДОВАНИЕ В КОМПЛЕКТЕ: КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ СИСТЕМЫ I — ПРЕДВАРИТЕЛЬНЫЙ ОСМОТР ОБОРУДОВАНИЯ МОНТАЖ И НАСТРОЙКА КОНТРОЛЬ, БЛОКИРОВКА И ПОДКЛЮЧЕНИЕ ПИТАНИЯ ТРУБОПРОВОДОВ ДВИГАТЕЛЕЙ И ПРИВОДОВ, СОЕДИНЕНИЯ

Дополнительная информация

Гибридный тепловой насос Daikin Altherma

Гибридный тепловой насос Daikin Altherma Интеллектуальная технология — лучшее из обоих миров НАЦИОНАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС 19 ИЮНЯ 2014 ПОБЕДИТЕЛЬ ICC BIRMINGHAM WINNER Перспективное мышление Настало время переосмыслить способ обогрева домов

Дополнительная информация

1 ОПИСАНИЕ ПРИБОРА

1 ОПИСАНИЕ ПРИБОРА 1.

No related posts.
