Принцип действия электрического котла

Принцип действия электрокотлов для частных домов довольно прост. В основе их работы лежит преобразование электроэнергии в тепловую. При подключении прибора происходит нагрев теплоносителя от нагревательных элементов, который посредством трубопровода попадает в комнату, грея воздух в ней. Отдельные модели оборудуются панелью управления.

Где купить электрокотел? Приобрести агрегат можно в любом магазине, специализирующимся на продаже сантехники, или заказать через Интернет.

Цена на электрокотлы зависит от их типа и от марки компании-производителя. Наиболее дорогими считаются индукционные приборы, а дешёвыми – устройства с ТЭНом.

Достоинства и недостатки

Прежде чем решать, какой электрокотёл выбрать, нужно ознакомиться с достоинствами и недостатками приборов подобного типа.

Плюсы:

• Отсутствие необходимости в получении разрешения на подключение от органов технадзора.
• Относительно низкая стоимость.
• Высокая эффективность (КПД до 99%).
• Лёгкость установки.
• Простота применения и ухода.
• Возможность регулировать температуру.
• Безопасность для человека.
• Небольшие размеры.
• Экологичность.
• Бесшумная работа.
• Многообразие моделей.

Недостатки:

• Эксплуатация такого котла обойдётся в копеечку.
• Необходимость наличия электричества.
• Необходимость в прокладке особой трёхфазной проводки, если прибор имеет мощность более 12 кВт.

Разновидности электрокотлов

ТЭНовый котел

Этот вариант исполнения пользуется наибольшей популярностью. Принцип действия схож с кипятильником.

Преимущества:

• невысокая стоимость;
• простота монтажа;
• возможность использовать антифриз в качестве теплоносителя;
• возможность регулировки мощности.

К недостатку относится риск появления накипи с течением времени, а накипь негативно сказывается на работе устройства.

Ионный котел

Другое название ионного электрокотла – электродный. Его схожесть с предыдущим типом заключается в том, что он может быть одно- и трёхфазным.

Преимущества.

• финансовая доступность;
• компактность;
• быстрота нагрева воды и возможность регулировки этого процесса;
• устойчивость к скачкам напряжения;
• накипь не так опасна для работы прибора;
• устройство защищено от поломки в случае, если в системе отопления не окажется воды.

Недостатки:

• возможность использования только специально предназначенного для такого прибора теплоносителя, а он стоит недёшево;
• необходимость приобретения надёжного заземляющего приспособления;
• относительно не продолжительный срок службы;
• необходимость установки вентиляционных решёток;
• сложность регулировки мощности.

Индукционный котел

В основе принципа работы лежит свойство ферромагнетика. Преимущества:

• низкая вероятность образования накипи;
• долговечность;
• экономичность;
• пожаробезопасность;
• довольно высокий КПД;
• длительный срок службы нагревательного элемента.

Недостатки:

• дороговизна;
• значительный вес;
• недостаточность апробации.

Рейтинг лучших производителей электрокотлов

Сегодня на магазинных прилавках можно увидеть продукцию как отечественных, так и зарубежных фирм. Импортные изделия отличает плавная регулировка и более дорогие комплектующие.

У российских электрических котлов регулировка преимущественно ступенчатая, вследствие этого и более низкая стоимость.

Самыми востребованными электрокотлами являются котлы марок:

Protherm (Чехия). Для продукции данного бренда характерно настенное конструкционное решение, мощность 6-28 кВт, одноконтурное исполнение. Электрокотлы от Protherm отличает высочайшая надёжность.

Ferroli (Италия). Котлы от Ferroli славятся своим отличным качеством, продуманной автоматикой и многофункциональностью. Их мощность варьируется от 6 до 28 кВт.

Выбирая электрический котёл, нужно ориентироваться в первую очередь на комплектацию.

Фото электрокотелов

Также рекомендуем просмотреть:

Как правильно выбрать электрокотел для отопления дома их достоинства и недостатки

Электрокотлы делятся на котлы косвенного действия и котлы лабораторно парового прямого действия.

Принцип работы электрокотла

Нагревательным элементом первого типа котлов является реостатный патрон, н-р, ТЭН. Его устанавливают в баке теплообменнике. Если в приборе установлено несколько нагревательных элементов, то мощность котла будет равна их общей мощности. Второй тип котлов — электродные паровые котлы и водонагреватели — функционируют за счет прохождения через воду электрического тока. Электрический ток в данном виде выступает как проводник между электродами, выделяя при этом тепло и нагревая воду.

Для воды с низкой удельной электропроводностью более приемлемы 3-ехфазные электродные водогрейные котлы с напряжением в 0,4 кВ.

При высоком удельном сопротивлении воды применяют водогрейные котлы с напряжением в 6−10 кВ.Изготавливаются котлы с кольцевыми или цилиндрическими электродами.

Электрокотлы применяют в небольших домах как основной или резервный источник тепла. Часто электрический котел совмещают с другим отопительным прибором, вследствие дороговизны его использования. Сократить расход средств на электроэнергию можно с помощью тепло-аккумулятора и многотарифного счетчика, настроив котел на запасание дешевой энергии в ночное время и расход аккумулятора днем. Также необходимо установить соответствующий предохранитель на электросети.

Достоинства и недостатки электрокотлов

Достоинства:

1. Сегодня самым дешевым видом топлива считается газ, но не каждый россиянин имеет возможность подключить свой дом к газопроводу. Одним из вариантов отопления для них является электрический котел.
2. Компактность, простота конструкции. Электрокотел имеет конструкцию, не нуждающейся в регулярном уходе, как жидкотопливный котел, и постоянного присутствия человека для обслуживания системы отопления, как в случае с твердотопливным котлом.
3. Невысокая цена. Сам прибор обходится порядком дешевле, чем вышеупомянутое оборудования. В случае приобретения котла на жидком топливе, вам придется заплатить еще за емкости за навесную горелку и емкости для хранения топлива.
4. Простота эксплуатации и монтажа. В связи с простой конструкцией электрокотла, монтаж обойдется в значительно меньшую сумму по сравнению с котлами на жидком и твердом топливе, имеющим также необходимость монтажа дымовой трубы. Отсутствие необходимости в регулярном подвозе топлива.
5. Безопасность в эксплуатации, в связи отсутствия легковоспламеняющегося топлива и открытого огня.

Недостатки:

1. Привязка к линии электропитания. Основным недостатком электрокотлов является привязка к лини электропитания. В случае перебоев с электроснабжением работа котла останавливается.
2. Высокая цена электроэнергии.
3. Для котла с мощностью выше 6 кВт необходимо проводить отдельную 3-фазную проводку
4. Образование накипи на ТЭНе. Для предотвращения накипи необходимо устанавливать дополнительные очистительные фильтры.

Для экономии топливных ресурсов рекомендуется использовать котёл утилизатор. Подробности: https://teplo.guru/kotly/tverdotoplivnye/utilizatoryi.html

Как выбрать необходимый электрокотел

Для выбора электрокотла в первую очередь нужно определить мощность отопительного прибора для вашего дома — из расчета 1 кВт на 10 кв. м. утепленного помещения с потолками до 3 метров.

Электрокотлы, оборудованные микропроцессорным блоком управления, имеют возможность регулировать мощность более плавно. По цене они значительно дороже от стандартных, но в дальнейшем это окупится за счет экономии электроэнергии.

В выборе котла необходимо обратить внимание на комплектацию. Практически все модели котлов оснащены циркуляционным насосом и расширительным баком, позволяющим использовать котел для обогрева помещения и для приготовления горячей воды одновременно.

Модели последних выпусков имеют различные уровни защиты от негативных воздействий — фильтр для очистки теплоносителя, работа в летнем и зимнем режиме, защитные устройства против замерзания и т. п.

Руководство по изготовлению электрокотла находится здесь: https://teplo. guru/kotly/elektricheskie/elektrokotel-svoimi-rukami.html

Выбираем терморегулятор

В целях достижения экономичности расходов энергии необходимо правильно выбрать терморегулятор для электрокотла. С помощью терморегулятора можно поддерживать разную температуру в отдельных комнатах. Для этого необходимо задать требуемое значение, а система будет отслеживать его уже автоматически.

Виды автоматики

Механическая автоматика включает примитивные устройства управления — тепловые реле, биметаллические термостаты, контакторы 2-ой, 4-ой, 6-ой величины и др.

• плюсы механической автоматики — невысокая цена;
• минусы— не точное управление нагревом и сильные хлопки при работе.

Обычно применяют данный тип в нежилых, складских и производственных помещениях.

Электронная автоматика значительно экономичней механической (точное управление нагревом) примерно на 20% и ниже шумовой показатель. Электронные термостаты поддерживают указанную температуру автоматически, учитывая при этом дополнительные источники тепла. Чаще всего автоматические терморегуляторы устанавливают у отопительных приборов высоких зданий верхних этажей, т. к. воздух на нижних этажах всегда холоднее и поэтому нагретый воздух поднимается снизу-вверх. Практично устанавливать терморегуляторы в комнатах, где есть дополнительные источники тепла, например, в кухне.

Выбрать экономичный электрокотёл с высоким КПД поможет данный материал: https://teplo.guru/kotly/elektricheskie/ekonomichnyi-elektrokotel.html

Наиболее распространенными являются жидкостные термостаты. Они дороже, но срок службы значительно больше — 20 лет и в работе более точные. Выбирая газонаполненный термостат, остановитесь на варианте с дистанционным датчиком, потому как встроенный датчик потребует более жесткой установки.

Терморегуляторы с цифровым управлением контролируют работу систем отопления, нагревательных приборов, вентиляции и систем горячего водоснабжения. Их используют для комплексного решения — управление системами, задействующими многие параметры — влажность, время, температура.

варианты организации отопления на основе электрического котла. Как правильно подключить электрокотел к системе отопления

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

• ТЭНовым;
• электродным;
• индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.
   Связка заземлителей (слева на фото) и прокладка шины в дом (справа)
3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Требования к подаче питания

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Обратите внимание: котел обязательно подключается к электрической сети с заземлением.

Пошаговый процесс установки

Присоединение электрического котла требует безошибочного анализа электросхемы, обеспечения нужной мощности электросети и неукоснительного исполнения последовательности работ. Если монтаж своими силами вызывает сложности, необходимо обратится в сервисную компанию, имеющей право на выполнение данного вида работ.

Обученный и аттестованный обслуживающий персонал выполнит все работы в соответствии с требованиями ПУЭ и СНиП, обеспечивая безопасную эксплуатацию сложного оборудования.

Кроме того, в большинстве случаев при покупке электрокотла, условиями постановки его на гарантийное обслуживание, является требование завода-изготовителя о проведении монтажно-наладочных работ специалистами сервисных компаний.

Перед началом установки электрокотла, проводится распаковки оборудования и тщательная проверка наличия и техсостояния комплектующих изделий.

Монтаж электрокотла на стену

Для размещения электрокотла на стене необходима специальная подставка, которая обычно идет в комплекте с оборудованием. Если заводское крепление отсутствует, изготавливают его самостоятельно по указаниям завода-изготовителя.

Процесс монтаж корпуса котла на несущую стену:

1. Очищают поверхность стены от всевозможных загрязнений.
2. Устанавливают пожарозащитный лист.
3. Выполняют на стене метку согласно крепежной планке.
4. Сверлят отверстия, подходящими под нужный диаметр дюбелей, обычно 10 мм.
5. Закрепляют дюбели в отверстиях.
6. Подвешивают агрегат на резьбовые крючки, после чего закручивают винты.

Исходя из модели, монтажные модули могут чуть-чуть различаться. Например, при установке котлов Protherm вначале закрепляют монтажную планку, а после, просто навешивает на нее котлоагрегат.

Обвязка по схеме

Для ТЭНовых котлов, исполненных в моноблочном варианте, конструктивно предусмотрено все необходимое котельное оборудование: насос, автоматика регулирования и безопасности, терморегулятор и воздухосборник с расширительным бачком, распределительная колонка.

Такая схема установки по теплотехнической линии довольно проста — необходимо лишь подвести к надлежащим штуцерами подающий и обратный трубопровод. К обратной линии через подпиточный кран подводят теплоноситель в водяную систему нагрева.

В современных эффективных котлах на подаче воды в котел устанавливается фильтр очистки воды, для снижения процесса накипеобразования на внутренних поверхностях нагрева.

Для обычных электрокотлов, не укомплектованных вспомогательным оборудованием, оно приобретается дополнительно владельцем агрегата с учетом рекомендаций завода-изготовителя и размеров выходных патрубков котла: термостат, комплект с насосом и автоматикой. Дополнительный бак устанавливается, если предусмотрена нагрузка на ГВС.

В этом случае процедура обвязки тепловой схемы выполняется в следующей последовательности:

1. Вначале на специализированные устройства крепления устанавливается гидроколлектор и расширительный бачок.
2. Затем по схеме выполняется разводка труб теплоносителя по подаче и обратке, с размещенными на них насосом циркуляции теплой воды, фильтром очистки воды и группой безопасности.

Подвод и подключение к сети

Электрическая схема включения практически одинакова для многих электрокотлов, различие только в количестве фаз. Устройства мощностью до 8.0 кВт подсоединяются к однофазной сети, больше 8.0 кВт — к трехфазной.

Для установки электрокотла частном доме потребуется:

• медный электросиловой провод;
• дифференциальный защитный автомат или комплект УЗО со стандартным автоматическим выключателем;
• заземление.

В виде электросиловой линии используется кабель ВВГ любой вариации, число жил напрямую зависит от числа фаз — 3 либо 5. Сечение токовой жилы выбирают по электромощности котла, как правило, данный показатель обозначается в практическом руководстве по обслуживанию агрегата, издаваемого заводом-изготовителем

Номинал дифференциального защитного автомата также определяется по мощности котла, ток отключения — 30.0 мА. В частности, для предохранения электросиловой линии аппарата 3 кВт в однофазной сети потребуется защитное устройство на 16 А, а для 15 кВт в трехфазной сети — диференциальный автомат на 32.0 А. Наиболее точно, данные параметры указываются в паспорте котла.

В основном все изготовители советуют выполнить подключение котла через стабилизатор напряжения, по той причине, что нарушение работоспособности автоматики безопасности и управления котлом из-за резких скачков напряжения в сети — довольно распространённое явление.

Заземление

Для того чтобы выполнить заземление, потребуется уложить контур заземления рядом с домостроением. Для этого нужно подготовить 3 металлических стержня Дн 16 мм и протяженностью не менее 2 м, а также стальную полосу 40х5 мм.

Отодвинувшись на 3 м от стены строения, организовывают заземление в следующем порядке:

1. Размечают на земле треугольник с гранями 2 м и копают котлован на глубину 0.5 м.
2. Заостряют концы стержней болгаркой и устанавливают их по вершинам треугольника, после чего забивают в землю на полную длину.
3. В котловане, обозначающиеся концы прутьев, накрепко объединяют полосой с применением сварочного аппарата.
4. Выполняют шину из стальной полоски, приварив ее к контуру и зафиксировав на цоколе дома.
5. Прихватывают к ней болт, прикручивают медную шину и проводят заземлитель вовнутрь постройки, подсоединив к стальному корпусу электрощитовой.
6. Внешняя сторона защиты обязана располагаться в зоне, где ни при каких обстоятельствах не будут находиться люди в момент пробоя электрической сети, но не дальше 1 м от фундамента домовладения.

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Видео

Порядок монтажа электрокотла:

Источники

• https://sovet-ingenera. com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html
• https://kotle.ru/elektrokotly/podklyuchenie-elektrokotla
• https://otivent.com/ustanovka-jelektrokotla-svoimi-rukami
• http://teplosten24.ru/kak-pravilno-podklyuchit-elektrokotel-k-sisteme-otopleniya.html
• https://kotle.ru/elektrokotly/ustanovka-elektrokotla

какой тип котла выбрать лучше

Грамотно подобрать котлы для отопления частного дома необходимо для устройства автономной системы. Именно отопительная техника обеспечит жилье теплом и горячей водой. Она создаст необходимый для проживания человека микроклимат. К тому же будет безупречно работать. И это факт!

Как выбирать котел для дома

При выборе отопительного котла надо учитывать сразу несколько факторов. Первый — какой из видов топлива в вашем регионе наиболее доступный. Имеется в виду не только цена, но и наличие данного вида топлива на складах или возможность его добычи/покупки без особых проблем.

Второе на что надо обратить внимание — возможность автономной работы. Если в доме постоянно кто-то находится, этот пункт можно опустить. Но если в рабочую неделю все на работе или учебе, то лучше, если котел для отопления частного дома может продолжительное время работать без вмешательства человека.

Третий фактор — удобство использования и необходимость технического обслуживания. Не всем и не всегда хочется регулярно навещать отопительный котел. В этом случае лучше брать наиболее автоматизированную версию. Да, они стоят дороже, но обслуживания требуют минимального. Насчет технического обслуживания — некоторые виды топлива требуют регулярной чистки — камер сгорания или горелок. Если вас данный аспект не радует — стоит подобрать котел, нуждающийся в минимальной профилактике. Это, кстати, агрегаты, работающие на газу и электричестве.

Если есть газ

Если вблизи от дома проходит газовая магистраль, имеет смысл рассматривать покупку газового котла. На данный момент в большинстве регионов газовое отопление является самым дешевым. При этом газовые отопительные котлы автономны — к ним можно не подходить неделями, практически не требуют профилактических работ. Единственный недостаток такого решения — немала сумма, в которую обходится подключение к магистрали.

Типы газовых котлов

По типу расположения газовые отопительные котлы бывают настенные и напольные. Максимальная мощность настенных вариантов — 60 кВт, напольные агрегаты есть и 100 кВт и больше. К тому же некоторые модели могут работать в каскаде. Чем хороши настенные газовые котлы? Тем что они могут монтироваться на кухне, тем более что по оформлению подходят к кухонному дизайну.

Под установку установку газового напольного котла мощностью более 60 кВт требуется отдельное помещение. Это может быть выделенная в доме комната или пристройка с отдельным входом — котельная.

Напольные требуют наличия отдельного помещения

Можно установить газовый котел даже в том случае, если нет магистрали, но есть возможность покупать сжиженный газ.

Виды горелок

В настенных газовых котлах могут быть установлены горелки двух типов — атмосферные (открытые) и турбированные (закрытые). Атмосферные горелки требуют наличия дымохода с хорошей тягой, турбированные подключаются к коаксиальному дымоходу, который можно вывести прямо через стену возле котла.

Отличаются также эти камеры сгорания способом отбора воздуха для горения. В открытых горелках воздух забирается из помещения, потому в таких помещениях должна быть оборудована приточная вентиляция достаточной мощности. В закрытых камерах сгорания кислород подводится через одну из труб коаксиального дымохода.

При выборе газового котла также стоит обратить внимание на количество позиций, в которых может работать газовая горелка. Есть три модификации:

• Одноступенчатые. Есть только два режима работы — на полную мощность и выключена. Самые дешевые горелки, но расход газа самый большой, то есть в эксплуатации такие котлы неэкономичны.
• Двухступенчатые. Есть два режима работы — на 100% мощности и на 50%. Третье положение — выключено. Эти горелки уже более экономичны, с ними проще поддерживать заданную температуру.
• Модулируемые. Самые дорогие, но и самые экономичные горелки. В зависимости от необходимости они могут включаться как на полную мощность, так и на 10%, причем регулировка — плавная.

Понятное дело, что в долговременной перспективе лучше котел для отопления частного дома с модулируемой горелкой. Они дороже при покупке, но экономичнее во время эксплуатации.

Конденсационные газовые котлы

Выше речь шла о традиционных газовых котлах для отопления частного дома. Их еще называют высокотемпературными, так как на выходе они выдают теплоноситель с температурой 45-50°C и выше. Такие агрегаты идеальны для работы с радиаторным отоплением.

Конденсационные котлы отличаются тем, что они эффективны при работе в низкотемпературном режиме — с температурой в обратном трубопроводе не выше чем +40°C. В этом случает газ используется наиболее экономно — за счет конденсации паров, содержащихся в дымовых газах, передается большее количество тепла, что ведет к значительному уменьшению расхода газа.

Эта особенность конденсационных котлов делает их идеальными при отоплении дома теплыми водяными полами. Этот котел для отопления частного дома может выдавать на выходе теплоноситель в +35°C, в обратке тогда будет температура порядка +30°C. ЗА счет этого отопление будет экономичным.

Но, как обычно, без недостатков не обошлось. Первый — образующийся конденсат очень едкий. Потому дымоход ставить только из нержавеющей стали, причем высокого качества. Второй недостаток — цена на конденсационные котлы выше, чем на традиционные той-же мощности. Связано это с более сложной схемой а также с тем, что используются стойкие к воздействию конденсата материалы.

На электричестве

Если есть техническая возможность (выделено значительное количество киловатт), можно поставить электрический котел для отопления частного дома. По простоте эксплуатации это лучше агрегаты. Если есть электричество, они работают в заданном режиме, практически бесшумны, не требуют обслуживания. Их основной недостаток — большие суммы, которые приходится платить за отопление.

Виды электрических котлов

Сегодня существуют электрокотлы для отопления частного дома трех типов:

• На ТЭНах. Самый распространенный и привычный вид электрических котлов. Более экономичны при эксплуатации агрегаты, которые могут работать в нескольких режимах мощности (многоступенчатые). Недостатки — довольно низкий КПД — за счет потерь на нагрев самих ТЭНов. Достоинство — простой ремонт и относительно недорогие расходные (ТЭНы).

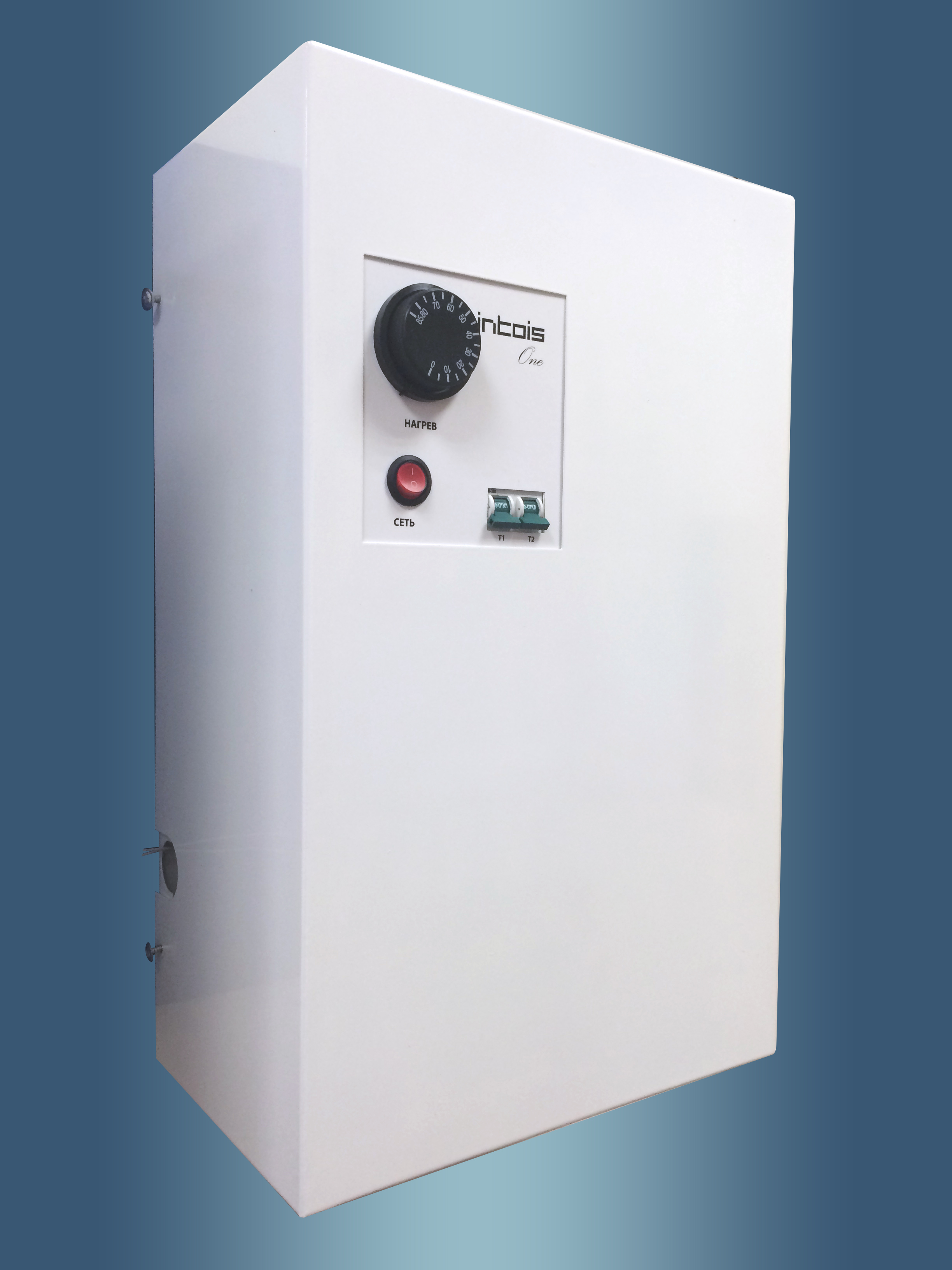

  Так выглядит электрокотел на ТЭНах

• Индукционные. В этих котлах используется выделение тепла при возникновении электромагнитной индукции. В таких электрокотлах вода нагревается при прохождении через индуктивную катушку. Продавцы (да и обладатели таких котлов) говорят о том, что такие установки более экономичны, чем ТЭНовые — нет потерь на нагрев ТЭНов, практически отсутствует инерционность. К плюсам таких котлов можно отнести их малый размер. Они собой представляют небольшой отрезок трубы — длиной от 35 см до метра с чем-то (в зависимости от мощности). Недостаток такого оборудования — при отсутствии потока теплоносителя индукционный котел очень быстро перегревается и сгорает.
  Электродные и индукционные котлы выглядят примерно одинаково (это электродный)

• Электродные. Этот тип котлов для отопления частного дома наименее популярный, хоть он тоже позиционируется как более экономичный. Все дело в том, что в трубах должен циркулировать электролит — вода с определенными электрическими характеристиками. Это необходимо потому что греется теплоноситель за счет выделения тепла при прохождения тока между двумя электродами. Устройство простое, но требует контроля за состоянием теплоносителя и электродов. Не добавляет популярности тот факт, что фактически система отопления находится под напряжением.

В общем, если вы думаете поставить электрический котле для отопления частного дома, выбирайте между традиционным ТЭНовым или индукционным.

Способ сделать отопление более дешевым

При наличии в регионе многозоновых тарифов и установленного двухтарифного электросчетчика, использование электрического котла для отопления дома можно сделать не таким дорогим. Для этого ставят в системе теплоаккумулятор большой емкости. Воду в нем греют на протяжении действия ночного, более низкого тарифа. Днем, во время действия дорогого тарифа, котел отключается а температура поддерживается за счет переноса тепла, запасенного в теплоаккумуляторе.

Твердотопливные котлы

Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.

В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.

Плюсы и минусы

К достоинствам данных агрегатов можно отнести:

• Недорогое (относительно) отопление.
• Простая и надежная конструкция котлов.
• Есть энергонезависимые модели, которые работают без электричества.

Недостатки серьезные:

• Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
• Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно.
  Принцип работы обычного твердотопливного котла

• Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
• Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.

Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если посчитать еще затраты времени, то не так уж и дешево выходит.

Котлы длительного горения

Чтобы увеличить промежуток между закладками топлива были разработаны котлы длительного горения. В них используются две технологии:

• Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Закладка топлива в них горит при недостатке кислорода. При таком режиме образуется большое количество дымовых газов, большая часть которых горючи. Причем при горении они выделяют тепла намного больше, чем дрова или тот же уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла.
  Принцип работы пиролизного котла

• Режим верхнего горения. В традиционных твердотопливных котлах огонь распространяется снизу-вверх. Из-за этого горит большая часть закладки, топливо прогорает быстро. Во время активного горения часто происходит перегрев системы и дома, что очень некомфортно. При использовании верхнего горения огонь разжигается только в верхней части закладки. Одновременно горит только небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.

Насколько эффективны эти технологии? Довольно эффективны. В зависимости от конструкции одна закладка дров может гореть от 6-8 до 24 часов, а угля — от 10-12 часов до нескольких суток. Но для получения такого результата необходимо использование топлива высокого качества. И дрова и уголь должны быть сухими. Это — основное требование. При использовании влажного топлива котел даже может не выйти на режим тления, то есть, греть он не начнет. Если у вас есть дровник с двух-трех годичным запасом дров или обширный сарай, в котором храниться уголь, котел длительного горения для отопления частного дома — хороший выбор. Лучше, чем обычный.

Жидкое топливо

Реже всего встречаются отопительные котлы для частного дома на жидком топливе. Слишком много недостатков у такого типа обогрева:

• Топливо дорогое.
• Его надо где-то хранить, а это — большая емкость, которую надо установить где-то не очень далеко от дома, чтобы можно было подавать топливо к котлу.
• Для нормальной работы отопления требуется сделать обогрев цистерны для хранения, так как при низких температурах печное топливо густеет и забивает горелку.
• При работе горелка шумит и пахнет, так что для такого оборудования нужна или отдельная котельная или пристройка, но с хорошей звукоизоляцией и вентиляцией.

В общем, жидкотопливный котел для отопления частного дома имеет смысл ставить, если у вас есть бесплатный (или почти) источник топлива. Во всех других вариантах лучше использовать другое отопительное оборудование.

Пеллетные котлы

Котлы, работающие на пеллетах сложно отнести к какому-то классу, потому о них обычно говорят отдельно. Топливо для этого типа котлов — небольших размеров гранулы из спрессованных опилок. Для хранения пеллет возле котла делают бункер. Его размер определяет время автономной работы оборудования. При достаточном количестве места бункер можно сделать на несколько тонн топлива. Минимальный размер — на пару ведер, чего хватает на день работы.

Пеллетный отопительный котле оснащен специальной горелкой. Пеллеты из бункера автоматически подаются в зону горения, где сгорают практически без остатка. Нормального качества гранулы дают всего 3-5% золы. Потому чистка требуется редко — раз в неделю или даже раз в несколько недель. Оборудование полностью автоматизировано, при достаточном запасе топлива можно не наведаться неделями.

Но и тут не обошлось без недостатков. Первый — высокая цена на оборудование. Второй — требовательность к качеству пеллет. Они должны иметь малую зольность, хорошую теплотворную способность, не должны ломаться и крошиться. В остальном пеллетный котел для отопления частного дома — хороший выбор. Его плюс еще в том, что используются отходы деревообрабатывающей промышленности.

Комбинированные котлы

Есть еще такая модификация отопительных котлов, как комбинированные отопительные приборы. Наиболее популярен вариант твердотопливного котла с несколькими электрическими ТЭНами. Такие агрегаты пока горят дрова или уголь работают как ТТ оборудование, когда огонь погаснет, котел слегка остынет, включается электрическая часть. Полноценно обогреть дом ТЭНы в данном случае не в состоянии, но поддержать систему у них получается. То есть, утром в доме будет не холодно. Да и в случае длительного отсутствия ТЭНы не дадут заморозить систему.

Еще популярный вариант — комбинированные котлы ТТ с жидкотопливными горелками. В таких агрегатах имеется две отдельных камеры горения. Одна под твердое топливо, вторая — под горелку с жидким топливом.

Достоинства таких котлов очевидны: можно использовать несколько видов топлива. Недостаток — высокая цена и средняя эффективность — КПД каждой из частей не слишком высокий. Так что комбинированный котел для отопления частного дома — спорное решение.

Так как все же выбрать котел для отопления частного дома

Чтобы проще было ориентироваться при выборе, давайте систематизируем информацию. Рассмотрим наиболее типичные требования, которые влияют на выбор типа котла:

• Самое экономичное отопление. Дешевле всего отапливаться дровами/углем и газом. Далее идут пеллеты, жидкое топливо и электричество. В общем это так, но ситуация сильно зависит от региона. Где-то более дешевым окажется электричество, где-то жидкое топливо. В общем, надо считать.
• Степень автономности. Наиболее автоматизированные — газовые, электрические и пеллетные агрегаты. Их можно оставлять в работе без присмотра. Немного внимания требуют жидкотопливные. Наименее автоматизированные — твердотопливные.
  Чтобы в доме было тепло необходимо правильно выбрать котел для отопления частного дома

• Сложности при подключении. Сложнее всего с оформлением и подключением газа. Могут быть проблемы с выделением мощности для электрического отопления — не на всех подстанциях есть резерв. С остальными все просто: главное соблюдать рекомендации по безопасной установке.

Если учесть наличие и доступность топлива, сделать свой выбор уже несложно.

Как подобрать лучший электрический котел для отопления дома

В одной из наших предыдущих статей мы делись с вами своими рекомендациями по выбору газового котла для дома. Сегодня речь поддет про электрические котлы отопления: как выбрать и на чем должен основываться выбор, на что стоит обратить внимание. Ведь есть много моделей, которые работают совсем по-разному. Категория электрокотлов представлена агрегатами с различными способами преобразования электрической энергии в тепловую. При этом в качестве теплоносителя можно использовать не все жидкости, некоторые модели очень требовательны к качеству и химическому составу теплоносителя.

На чем основывается выбор электрического котла

Электрокотел можно устанавливать в любом помещении

Перед тем как выбрать электрокотел для отопления частного дома нужно выстроить важные характеристики в одну иерархию. Что для вас действительно имеет ключевое значение, а что не так уж и принципиально. Рынок предлагает нам много моделей нагревателей, которые отличаются как своей мощностью, так и принципом работы. Лучший электрический котел отопления тот, который соответствует всем вашим требованиям и возможностям. В таком разнообразии выбор котла должен основываться на:

• принципе работы;
• мощности;
• цене агрегата;
• удобстве эксплуатации.

Для начала стоит забыть про экономичные электрические котлы отопления. Как выбрать экономный агрегат? – да никак, нет таких. Он в любом случае будет тянуть много электричества. По закону сбережения энергии, она переходит из одного состояния в другое без потерь. То есть, определённое количество электроэнергии нагревает какое-то количество воды. Каким образом это происходит, особого значения не имеет, все равно соотношение будет сохраняться. Способ преобразования тока для нагрева воды в системе отопления не может повлиять на КПД котла. В любом случае он практически достигает 100%.

Поэтому вопрос о том, как выбрать электрокотел для отопления частного дома больше касается его метода работы, конструкции, мощности. Последнему уделяется большое значение. Для того чтобы посчитать насколько мощным должен быть нагреватель, понадобятся следующие показатели:

• квадратура отапливаемого помещения;
• регион, в котором стоит дом;
• теплопотери.

Разберемся, насколько мощным должен быть электрокотел для отопления дома. Так как выбрать его нужно правильно.

Чтобы нагреть один квадратный метр площади нужно затратить 40 ватт электроэнергии.

Это значение умножается на всю площадь помещения. Затем результат умножается на коэффициент региона, в котором стоит дом, а также на коэффициент его теплопотерь. В южных областях коэффициент равен 0,7, а в северных доходит до 2. Для средней полосы принято брать значение коэффициента, равное 1,5. Также за счет того, что тепло уходит через перекрытия и полы в расчете мощности учитывается среднее значение теплопотерь 1,5.

Выбор электрического котла для отопления дома в значительной степени зависит от его цены. При этом надо учитывать не только цену самого агрегата, а и стоимость его дальнейшего обслуживания. Важно чтобы любой элемент можно было заменить в кратчайшие сроки и как можно дешевле. Это не машина, когда можно заказать деталь и подождать пару дней. Если остановился котел, то нужно принимать срочные меры, в течение нескольких часов, если дело происходит зимой.

Все про особенности электрического отопления частного дома: монтаж и эксплуатация. Полезные советы как сэкономить на обогреве.



Интересно какие бывают электрические конверторы отопления для дачи? Тогда жмите сюда.

Методы нагревания теплоносителя

Как выбрать электрический котел для отопления дома среди такого множества предложений? На ваш выбор производители предлагают все новые и новые технологии, только платите. Одни из них служат всю жизнь, а вторые экономят треть электроэнергии. И каждая технология самая лучшая. Как быть? Кому верить? Как найти лучший электрокотел для отопления?

Конструкция простого тэнового электрокотла

Про то, что экономичность – это всего лишь маркетинговый ход, мы уже сказали. Теперь разберемся, где нам недоговаривают и как это может отразиться в дальнейшем на работе всей системы. Итак, есть три метода нагрева теплоносителя:

• тэнами;
• вихревыми индуктивными потоками;
• ионным сопротивлением.

Соответственно, конструкция котлов разных типов отличается. Рассмотрим более предметно каждый из них.

Тэновый электрокотел

Тэновый котел нагреет теплоноситель посредством металлических трубок, в которых находится вольфрамовая спиральная нить. Она засыпана песком. Нить нагревается и передает свое тепло через песок металлической трубке, а та, в свою очередь, греет теплоноситель. Тэны непосредственно контактируют с жидкостью.

Перед тем как подобрать электрический котел отопления с тэнами, отметим, что они очень популярны, так как самые простые в исполнении, замена тэна проводится очень быстро. Найти нагревательный элемент в продаже не составляет труда. Цена таких котлов ниже чем, индуктивных и электродных. В процессе эксплуатации вы можете столкнуться со следующими проблемами:

• перегорание тэна;
• образование накипи;
• механические повреждения.

Чтобы нагревательный элемент не перегорал, он должен быть полностью погружен в жидкость.

Если же контакт с теплоносителем отсутствует, то вольфрамовая нить перегревается, так как ничего не охлаждает поверхность тэна. Поэтому стоит подобрать электрокотел для отопления, в котором тэны вкручены снизу. В случае поломки осуществляется полная замена. Оседание накипи на нагревательный элемент по заверениям «специалистов» влияет на КПД нагревателя. Интересно, каким образом? То, что за счет слоя накипи увеличивается время передачи энергии от стержня воде – это, несомненно, но энергия как передавалась в полном объёме, так и передается.

Поэтому когда вам говорят, что накипь на тэне уменьшает его КПД, просто поинтересуйтесь, куда девается неиспользованная энергия? Ей кроме как нагреть теплоноситель и деться-то некуда, ведь в системе отопления с электрическим котлом даже дымохода нет, отсутствует процесс горения, а значит, и дыма нет. При повреждении корпуса тэна его дальнейшая работа невозможна.

Стоит заметить, что только тэновые нагреватели могут быть двухконтурными. Поэтому подбор электрокотла для отопления, который будет обогревать помещение и одновременно снабжать вас горячей водой, будет ограничен только напольными и настенными тэновыми агрегатами.

Статья про воздушное отопление дома от проектирования до сдачи в эксплуатацию.



Конечно, воздушное отопление имеет недостатки и преимущества. Это хорошо описано здесь.

Индукционный электрокотел

Теплоноситель и индукционная катушка не контактируют

Индукция – это подогрев магнитным полем. В индукционном котле теплоноситель нагревается катушкой, которая создаёт магнитное поле – это редуктор. В корпусе нагревателя есть лабиринт, по которому проходит теплоноситель. Лабиринт нужен, чтобы увеличить время пребывания жидкости в нагревателе, тем самым давая возможность вихревым токам подогреть ее. Редуктор никак не контактирует с теплоносителем, он полностью изолирован.

Выбор электрокотла для отопления, работающего с вихревыми токами, среди отечественных производителей сводится к модели «ВИН» (вихревой индукционный нагреватель). Это конус высотой примерно метр и диаметром около 20 см. Катушка с сердечником встроены внутри, доступ к ним закрыт. Управление осуществляется электрическим блоком, который вынесен в крышку. Таким образом, к клемной коробке есть доступ. В таком агрегате кроме блока управления ломаться, по сути, нечему. Катушка и сердечник не изнашиваются и не перегорают, прибор практически вечный. При этом очень дорогой, стоимость комплектующих, соответственно, также высокая. Читайте также, можно ли сделать индукционный котел своими руками.

Электродный электрокотел

Вот так выглядит электродный котел, совсем малыш

Электродный котел нагревает теплоноситель переменным током, при этом к жидкости предъявляются определенные требования, иначе реакции не будет. Каким образом проходит процесс нагревания:

• анод и катод погружены в теплоноситель;
• между ними проходят потоки ионов;
• сопротивление теплоносителя создает трение ионов;
• за счет выделенной энергии вода нагревается.

Реакция сопровождается повышением давления в агрегате, что приводит жидкость в движение. Таким образом, циркуляция может проходить без насоса. Электродные нагреватели самые компактные среди всех электрических котлов. Фаза подается на электрод, который находится внутри. Ноль и земля подводятся на корпус. Между корпусом и электродом циркулирует вода, которая в результате нагревается. Такие агрегаты требуют периодичной чистки. Электрод подвержен разрушению, его разъедает сам теплоноситель.

Антифриз и электрокотлы

На то какой выбрать электрокотел для отопления дома определяюще влияет, чем вы будете пользоваться в качестве теплоносителя. Обычно это, конечно же, вода, но бывают случаи, когда в систему льют незамерзающие жидкости. Антифриз в систему отопления заливают в загородных домах. Вода подходит для всех видов нагревателей, а вот антифриз нет.

Антифриз не подходит:

• для тэновых котлов;
• для электродных котлов.

Когда незамерзающая жидкость контактирует с очень горячими нагревателями, то малая часть теплоносителя перегревается. Реакция происходит как раз в том слое, который непосредственно контактирует с тэнами. При перегреве антифриз меняет свои характеристики и перестает работать в нужном режиме.

Хоть объём перегретого теплоносителя и несущественный, по истечении некоторого времени работы контура, количество непригодного состава будет расти. Применение антифриза в тандеме с тэновыми электрокотлами существенно уменьшает срок работы теплоносителя, и его замена потребуется не через установленные производителем пять лет, а гораздо раньше.

Принцип работы электродного котла подразумевает использование в качестве теплоносителя воды, содержание солей в которой соответствует ГОСТу 2874-72. Проведение солевой подготовки теплоносителя осуществляется после того как был замерен пусковой ток. В паспорте нагревателя указаны предельные значения стартового и максимального тока для агрегатов разной мощности. Если после проведения солевой подготовки ток меньше необходимого, то воду надо подсолить еще, если больше – разбавить дистиллированной водой. Чем больше соли в теплоносителе, тем ниже его удельное сопротивление. Антифриз по своим свойствам и составу не подходит для таких целей.

В итоге можно сделать вывод, какой выбрать электрический котел для отопления дома. Лучше и дешевле купить обычный тэновый электрический котел. Есть много одноконтурных и двухконтурных моделей. Они ставятся на пол или подвешиваются на стену, работают от сети 220 и 380 вольт. Это проверенные временем агрегаты. Их обслуживание несложное и недорогое, что важно. Новый тэн несложно найти в продаже, есть много универсальных моделей.

Tankless водонагреватели для вашего дома — Rheem Tankless водонагреватели

Руководство по покупке Tankless

Rheem предлагает лучшие водонагреватели в отрасли, но чтобы наслаждаться бесконечной горячей водой, важно выбрать правильный. Чтобы найти лучший газовый водонагреватель без резервуара или электрический водонагреватель без резервуара для вашего дома, выполните следующие четыре простых шага:

1. ПОНИМАЙТЕ ВАШИ ВАРИАНТЫ

Существует два основных типа водонагревателей без резервуаров: газовые (включая как природный газ, так и пропан (LP)) и электрические (которые выпускаются как для дома, так и для установки на месте). Бензобактериальные водонагреватели дешевле в эксплуатации, но они обычно требуют вентиляции — заметным исключением являются модели для наружного применения. Электрические водонагреватели без бака не требуют вентиляции, а поскольку для них обычно требуется только выделенная электрическая цепь, их проще установить. Что в конечном итоге может помочь принять решение, так это то, где вам нужна горячая вода:

• Для одного места — например, раковины, ванной комнаты, гаража или мастерской — выберите безбаковый электрический водонагреватель.
• Для использования в домашних условиях выберите тип водонагревателя, подходящий для вашего дома: электрический, газовый или сжиженный пропан.

2. РАССЧИТАТЬ СТЕПЕНЬ ПОДЪЕМА ТЕМПЕРАТУРЫ НА ОСНОВЕ ВАШЕГО МЕСТОПОЛОЖЕНИЯ

Поскольку средняя температура воды на входе зависит от местоположения, идеальный водонагреватель без резервуара на юге может вообще не работать на севере. А газовый водонагреватель без баллона может отлично работать на высоте 8000 футов, но не работать на высоте 12000 футов.

Повышение градусов для вашего региона — это разница между температурой на входе и желаемой заданной температурой (105 ° -60 ° = 45 °).

3. ДОБАВЬТЕ СВОИ ОДНОВРЕМЕННЫЕ ПОТРЕБНОСТИ В ГОРЯЧЕЙ ВОДЕ

Галлонов в минуту (галлонов в минуту), которые вам и вашей семье необходимо одновременно, поможет определить галлоны в минуту, которые должен обеспечивать ваш безрезервуарный водонагреватель (например, для двух душевых и загрузки белья вам понадобится вода обогреватель, рассчитанный на работу не менее 5.5 галлонов в минуту для вашего района (2,0 + 2,0 + 1,5 = 5,5)).

Устройство	Типичных галлонов в минуту
Раковина стандартная	0,5
Ванна	4
Водосберегающая лейка для душа	1,5
Стандартная душевая лейка	2,0
Кухонная мойка	1 по 2
Стиральная машина	1 к 1. 5
Посудомоечная машина	1 по 2
Весь дом	до 6

4. ПРОВЕРИТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

На странице с информацией о продукте или в спецификации (которую можно загрузить на страницах с информацией о продукте в разделе «Документы») для каждого из наших безрезервуарных водонагревателей указано количество галлонов в минуту с определенным увеличением.

• На графике галлонов в минуту найдите линию с повышением вашего градуса, начиная с шага 2. Она покажет вам, на сколько галлонов в минуту водонагреватель будет выдавать при повышении этой степени.
• Возьмите необходимый вам общий галлон в минуту из шага 3 и сравните его с указанным в таблице.

5. РАССМАТРИВАЙТЕ УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Некоторые функции настолько уникальны, что доступны только для определенных моделей.

• Если вам нужна мгновенная горячая вода из крана, рассмотрите безрезервуарный водонагреватель Rheem с рециркуляцией.
• Если вы хотите освободить еще больше места в своем доме, рассмотрите возможность использования уличного безрезервуарного водонагревателя Rheem.
• Чтобы использовать управление Wi-Fi, которое позволяет регулировать температуру воды и контролировать систему из любой точки мира, рассмотрите модель с поддержкой EcoNet.

Танк или без танка?

Все еще решаете, подходит ли вам безрезервуарный водонагреватель? Посмотрите это видео:

Почему Tankless?

Основы
Водонагреватели без резервуаров более энергоэффективны, чем большинство обычных водонагревателей резервуарного типа, поскольку они обеспечивают горячую воду по запросу с точной необходимой температурой, поэтому нет хранилища и, следовательно, нет необходимости расходовать энергию на нагрев, который сохраняется вода.Эти компактные и компактные модели размером с аптечку легко монтируются на стену в помещении и даже на улице, в зависимости от климата.

Непрерывное горячее водоснабжение, постоянная экономия
Бесконтактные водонагреватели Rheem сочетают в себе инновационные технологии и функциональность для решения для горячего водоснабжения, которое может обеспечить непрерывный поток недорогой горячей воды в любое время и в любом месте. Независимо от того, сколько спреев для тела и насадок для душа, независимо от того, насколько глубока гидромассажная ванна, у вас не закончится горячая вода с системой нагрева воды без резервуара надлежащего размера.

Часто задаваемые вопросы о бесконтактном водонагревателе

Остались вопросы по поводу перехода на безтанковую технику? Как мировой лидер в производстве безрезервуарных водонагревателей, у нас, вероятно, уже есть ответ на ваш вопрос в нашем постоянно расширяющемся разделе часто задаваемых вопросов.

, Стоковые векторные изображения Электрический котел | Depositphotos®Системные иконки домКвартира интерьер котельнойНабор иконок отопленияВодонагревательБойлер значокБытовая техника | Набор иконок линии отопления домашних систем Значок газового котла. Бытовая техникаЭлектрический водонагревательИллюстрации оборудования для системы отопленияУстановка линейных иконок для кондиционирования.Набор плоских иконок отопленияИллюстрации оборудования для системы отопленияБытовые плоские иконкиОтопление, вентиляция и кондиционирование ИконкиГазовый котел iconHeating Flat Color Icon SetОтопление и кондиционирование воздуха иконкиУстановить значки отопленияОтопление и кондиционированиеТонкая линия дизайна технологии облачных вычислений.Иллюстрация оборудования для системы отопленияНабор плоских векторных иконок напольного отопления Бак для горячей воды, хромирование электрический обогреватель, Инфракрасный обогреватель, кондиционер, ВентиляторОтопление и охлаждение черныйСхема отопления дома вектор значок. Иллюстрация оборудования для системы отопленияОборудование для системы отопленияКомплект энергосберегающей системы отопления.Набор включает в себя аккумулятор теплаОтопление, вентиляция и кондиционирование иконокКухонная техника Векторный набор иконокУстановка набросков иконок отопленияУстановка значков бытовой техникиВодонагреватель или бойлерВекторный набор крупных бытовых приборовНабор энергетических иконок. Иллюстрации оборудования для системы отопленияИзображение оборудования для системы отопленияДомашняя электроника и значки оборудованияНабор бытовой техникиКотельный газ значок воды символ бытовая техникаИзображение оборудования для системы отопленияКомплект газового водонагревателя и электрического водонагревателя.Плоский значок для Значок электрического водогрейного котлаИллюстрации оборудования для системы отопленияИллюстрации оборудования для системы отопленияНабор иконок отопленияИзображение оборудования для системы отопленияПлоский дизайн векторные иконки для домашней климатической системыСистема теплого пола Белая линия векторных иконок Набор иконок линии. Набор линейных иконок отопления, вентиляции и кондиционирования. Контурные значки. Информационные графические элементы. Простой дизайн. Домашнее климатическое оборудование черная линия векторные иконкикотел в плоском стиле. Сантехника и нагревательные элементы. Отопительное оборудование. Набор с котлом, сантехником, гаечным ключом, насосом, солнечной панелью, трубами, радиаторами, батареей, амперметром, термостатом, газовым котлом, пеллетным котлом, преобразователем, расширением. Набор иконок для домашнего отопления. Набор иконок для отопления, вентиляции и кондиционирования. Электрический водонагреватель. Иллюстрация оборудования для системы отопленияБытовая техника | КухняИллюстрации оборудования для системы отопления

Электрокотел | Производитель промышленных электрических котлов

Промышленный электрический котел (модель: Electra)

Electra или промышленный электрический котел или паровые котлы электродного типа — это уникальный тип конструкции, в которой вам не нужно беспокоиться о топливе и проблемах с его обращением потому что они не используют топливо для отопления.Вам также не нужно беспокоиться о нормах загрязнения, поскольку топливо не требуется, поэтому не будут образовываться дымовые газы, которые обычно являются основными источниками загрязнения.

Котлы электродного типа — Электра | Электродные котлы

В целом Electra — это энергоэффективный , экологически чистый, готовый к запуску котел, который также может быть установлен в закрытом помещении или помещении и требует очень мало места.

Работа нашего промышленного электрического котла Electra

Как следует из названия, для котлов Electra или электродного типа требуется электрод, который действует как хороший проводник для передачи электричества из основных источников в воду.Бойлер Electra работает по принципу электрического сопротивления, и здесь вода действует как сопротивление на пути электричества.

По мере увеличения электрической нагрузки на источнике питания величина тока, потребляемого от электродов, увеличивается. Таким образом, чем выше ток, тем выше будет скорость рассеивания тепла в воду, тем самым преобразуя воду в пар.

Эта скорость рассеивания тепла будет определять скорость преобразования воды в пар, а поскольку электрические потери минимальны или отсутствуют, все тепло рассеивается непосредственно в воду, что делает их наиболее эффективными котлами .

Электро — паровые котлы электродного типа (электродные котлы) Конструкция

ELECTRA — Паровые котлы электродного типа ( Промышленный электрический котел ) изготавливаются в виде монтируемого агрегата и шасси, установка включает в себя установку паропровод, холодная подача, продувка , слив, предохранительный клапан, воздухоотводчик и подключение к электросети.

Источник тока состоит из электродов специальной конструкции в виде спиралей для увеличения площади электродов.Автоматическое управление высоким давлением пара, а также высоким и низким уровнем воды внутри корпуса котла обеспечивается с помощью полностью смонтированной панели управления, что делает работу очень удобной и простой.

Вода заполняет кожух парового котла , и как только вода вступает в контакт с электродами, ток в системе возрастает из-за короткого замыкания в этой системе. Количество энергии (пропорциональное величине текущего потока) выделяется, нагревая воду, окружающую его, и генерируя пар.

Преимущества паровых котлов Electra — электродного типа

• Компактный размер
• Безопасный, простой в использовании источник тепла — отсутствие на месте продуктов сгорания .
• Никаких выбросов в атмосферу, следовательно, экологичность.
• Простые и быстрые в установке, они требуют только подключения к воде и электричеству.

  No related posts.
