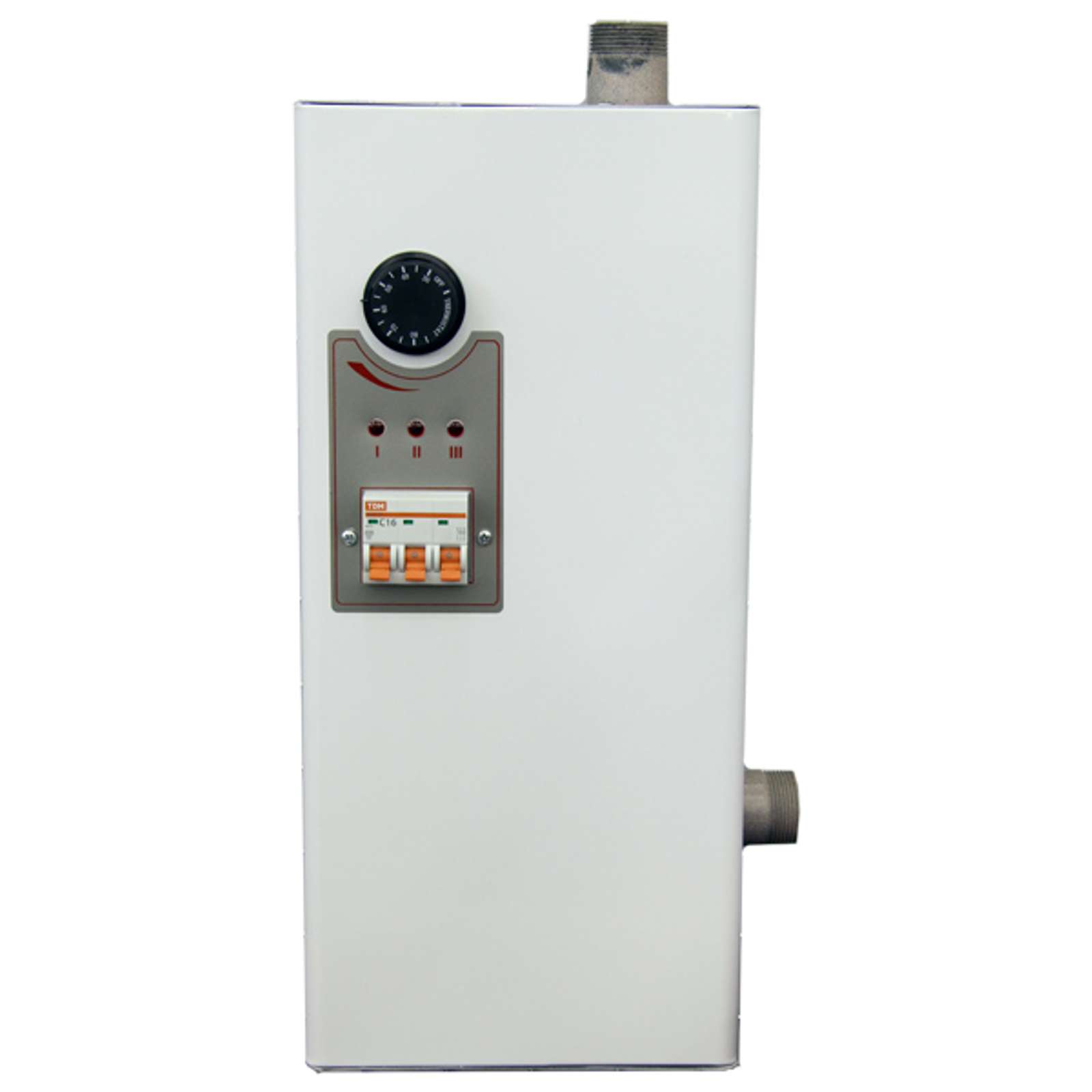

Электрокотел ЭВПМ 3 кВт, 4,8 кВт, 6 кВт, 9 кВт, 12 кВт (Россия, г. Миасс)



Назначение изделия

√ Электрокотел типа ЭВПМ, климатического исполнения УХЛ4, предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от +1°С до +40°С.
√ Устанавливать циркуляционный насос рекомендуется во всех системах отопления, что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.
√ В системах отопления в качестве теплоносителя, кроме воды, может применяться незамерзающий теплоноситель при выполнении условий по его применению в системах отопления, указанных в инструкции.

Технические характеристики

Тип изделия	ЭВПМ-3	ЭВПМ-4,8	ЭВПМ-6	ЭВПМ-9	ЭВПМ-12
Напряжение питающей сети (трехфазной), В	—	3 х 380 ± 10%		3 х 380 ± 10%
Напряжение питающей сети (однофазной), В	220 ± 10%	220 ± 10%		—	—
Частота, Гц	50
Номинальная мощность, не более, кВт	3,0	4,8	6,0	9,45	12,0
Площадь отапливаемого помещения, м2	30	48	60	95	120
Ёмкость водонагревателя, л	3,5
Количество теплоносителя в системе, л/кВт	25-35
Давление теплоносителя в системе отопления, МПа, не более	0,25
Степень защиты от внешней среды	IP21
Сопротивление изоляции, МОм, не менее	0. 5
Класс защиты по электробезопасности	01
Габаритные размеры, мм	270 x 165 x 625
Масса, кг	12,7	13,2	13,5



Устройство и работа

√ Электрокотел представляет собой корпус из трубы, внутри которой расположены трубчатые электронагревательные элементы (

ТЭН), объединенные в блок нагревателей. Корпус электрокотла имеет два патрубка: нижний — для подвода холодной воды (теплоносителя), верхний — для отвода нагретой воды (теплоносителя). Корпус электрокотла закрыт стальным кожухом.
√ Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположенные по окружности.
√ Рядом с корпусом электрокотла внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды в электрокотле . Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение-отключение блока ТЭН.
√ В средней левой части электрокотла имеется вводное отверстие и клеммная колодка для ввода и подключения внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы клемной колодки должны быть закорочены перемычкой.
√ В нижней левой части электрического котла имеется вводное отверстие для подвода питания.

Подробная информация:

Паспорт на электрический котёл ЭВПМ 3 кВт, 4,8 кВт, 6 кВт, 9 кВт, 12 кВт.pdf

Паспорт на электрический котёл ЭВПМ 18 кВт, 24 кВт.pdf

Паспорт на электрический котёл ЭВПМ 36 кВт, 48 кВт.pdf

Сертификат соответствия на электрические котлы ЭВПМ.pdf

Монтаж и обслуживание систем отопления, водоснабжения и канализации импортного и российского производства — Михаил, тел. 8-908-262-88-17

Электрический котел отопления ЭВПМ 4,5 кВт в Нижнем Новгороде

на помещение до 45 кв.м.

— отапливает 35 — 50 квадратных метров
— регулирование мощности нагрева 1.5кВт/ 1.5кВт / 1. 5кВт
— регулирование температуры на выходе от 30…до 90 градусов
— работает от электросети 220 W

— универсальная колба (патрубок обратки справа или слева)

— возможность подключения комнатного термостата (любого программируемого или с GSM модулем)

— возможность использования на теплоносителе (антифризе для систем отопления)

— встроенная защита от перегрева

Используется для системы отопления открытого или закрытого типа , при помощи встроенного водонагревателя. Корпус нагревателя состоит из стали, во внутренности которого установлена емкость с ТЭНом.(диаметр резьбы тэна g2 1/2).

В лицевой части установлен температурный регулятор

30 — 90 градусов цельсия , световая индикация включения и кнопки переключения мощности (1,5 кВт + 1,5 кВт + 1,5 кВт). Электрический котел можно использовать как основной источник для отопления, либо эксплуатировать совместно в системе отопления с котлами, работающими на другом виде топлива (газ, твердое и жидкое топливо). Два патрубка снизу и сверху для присоединения котла в систему , снизу «вход-обратка», сверху «выход» (D = 25 мм). Сбоку на корпусе имеется отверстие для кабеля питания и заземления. При нехватке естественной циркуляции теплоносителя (воды) в общей системе нужно добавить в систему циркуляционный насос для отопления.

Электрокотел отлично подходит для систем с водяным теплым полом и радиаторным отоплением, заполненных водой либо незамерзающей жидкостью (теплоносителем).

Для дома, дачи, гаража, производственных, жилых помещений, теплиц, бань, и зданий другого назначения.

Размер: 17 х 23 х 55cм

Вес: 8кг

ПРОИЗВОДСТВО: РОССИЯ,

ЧЕЛЯБИНСКАЯ ОБЛ., г.МИАСС

ГАРАНТИЯ 12 МЕСЯЦЕВ

Электрокотел такой мощности НЕ ПОДХОДИТ ?

Посмотрите  электрические котлы другой мощности здесь

Электрокотел отопления ЭВПМ на 6 кВт в Челябинске от ЗАО «Монолитстрой»

Описание

Электрокотлы ЭВПМ мощностью 6 кВт предназначены для отопления зданий с открытой или закрытой системой отопления, работающей при давлении не более 0,25 МПа, при напряжении трехфазной сети 380 В или однофазной сети 220 В.

 Данную модель отличают отменные эксплуатационно-технические характеристики.  Она может использоваться автономно или совместно с отопительными котлами, работающими на твердом топливе.

Котел ЭВПМ-6 имеет продуманную конструкцию. Он создан в виде закрытой емкости, которая оснащена патрубками для подвода и отвода теплоносителя. Размер модели составляет 280 * 190 * 555 мм. Также в конструкции электрокотла отопления ЭВПМ на 6 кВт присутствует специальная аппаратура, предназначенная для регулировки рабочих процессов. С ее помощью можно установить необходимый уровень мощности (один из 3).

Особенности установки и подключения котла ЭВПМ на 6 кВт:

• возможна установка в вертикальном, а также горизонтальном положении. Агрегат имеет относительно небольшие размеры, что значительно упрощает монтаж;
• для обеспечения работоспособности требуется подключение к одно- или трехфазной сети (220/380 В).

Преимущества электрокотла отопления  ЭВПМ-6

Котлы отличает удобство эксплуатации и высокая эффективность, что обусловлено их техническими параметрами:

• температура теплоносителя на выходе может составлять от 35 до 85 градусов по Цельсию;
• номинальная мощность составляет 6 000 Вт;
• модель идеально подходит для обогрева помещений, площадь которых составляет от 40 до 44 квадратных метров, при этом высота потолков должна быть не больше 3 метров;
• в качестве теплоносителя используется водопроводная вода, соответствующая ГОСТ 2874;
• масса агрегата составляет 10 кг.

Похожие товары

ЗАО «Монолитстрой» предлагает купить электрокотел отопления ЭВПМ-6 кВт на выгодных условиях. Возможна доставка в любой регион РФ с использованием автомобильного или железнодорожного транспорта. Все реализуемое оборудование имеет длительную гарантию. Вы можете заказать электрокотел отопления ЭВПМ 6 кВт по телефону, а также оформив онлайн-заявку.

Электроводонагреватель (электрокотёл) ЭВПМ-3 (220 В, 3 кВт) ⋆

Описание

Электрокотлы ЭВПМ предназначены для водяного отопления зданий имеющих открытую и закрытую отопительную систему, работающую при давление не более 0,25 МПа (25 м водяного столба), при напряжение трехфазной сети 380 В или однофазной сети 220 В. Водонагреватели могут использоваться автономно или совместно с отопительными котлами, работающими на твердом топливе. В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления возможны расхождения между паспортом и поставляемым изделием не влияющие на условия эксплуатации. Все электрокотлы серии ЭВПМ оснащены выводами для комнатного терморегулятора и насоса.
Водонагреватели изготавливаются климатического исполнения УХЛ4 по ГОСТ15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от +1С до +35С и относительной влажности воздуха не более 80% при температуре 25 С. Водонагреватели оснащены встраиваемым пультом управления, предназначенным для регулирования температуры теплоносителя.

Водонагреватель состоит из корпуса, стальной емкости, пульта управления, закрепленного внутри корпуса. В нижней части емкости, во фланце смонтированы трубчатые электронагреватели, в верхней части резервуара термочувствительная трубка регулятора температуры. Крепления электрического котла позволяют установку его как вертикально, так и горизонтально. Верхний и нижний патрубки предназначены для присоединения электрического котла в систему отопления. На лицевой стороне электрического котла расположена ручка регулятора температуры и индикатор включения. На боковой части корпуса имеется отверстие для ввода в пульт кабеля питания и заземляющего провода. В пульте управления электрического котла расположен магнитный пускатель КМ и регулятор температуры, позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе отопления. Для защиты системы от аварийного закипания теплоносителя в электрическую схему подключается датчик аварийного отключения (термостат).

Подробные характеристики

Страна производства: Россия
Номинальное напряжение: 220/380 В
Номинальная потребляемая мощность: 3 кВт
Переключатель мощности: 1 / 2 / 3 кВт
Диаметры патрубков присоединения: 1”
Регулировка температуры воды на выходе: от +35 до +85 оС
Объем отапливаемого помещения: не более 45 м3
Габариты: 540 x 280 x 190 мм
Масса: не более 8 кг
Срок службы: 7 лет с момента ввода в эксплуатацию
Гарантия: 1 год

Электрокотлы ЭВПМ — ООО «ТермМикс»

Описание

Электрокотел состоит из стального корпуса, внутри которого находится резервуар с трубчатыми электронагревателями. Электрокотел имеет встроенный пульт управления, предназначенный для переключения мощности и регулирования температуры нагрева теплоносителя.

Электрокотел состоит из корпуса, стального резервуара, пульта управления, закрепленного внутри корпуса. На фланце резервуара смонтированы трубчатые электронагреватели, в верней части резервуара – термочувствительная трубка регулятора температуры.

Установку, подключение к электросети и периодическое обслуживание водонагревателя должен выполнять персонал, имеющий квалификационную группу по электробезопасности не ниже третьей.
Монтаж электрокотла в систему отопления должен выполняться специалистами, имеющими соответствующую квалификацию. Подключение электрических котлов производится монтажным проводом или кабелем в металлорукаве(трубе).



Наименование	Номин. напряжение, В	Номин. мощность, кВт	Терморегулятор	Отапливаемая площадь	Переключатель мощности	Габаритные размеры	Масса, кг	Паспорт
Электрокотел ЭВПМ — 3	220	3	+	30-40	1/2/3	170х230х550	6	есть
Электрокотёл ЭВПМ — 4,5	220	4,5	+	40-50	1,5/3/4,5	170х230х550	6	есть
Электрокотел ЭВПМ — 6	220/380	6	+	60-70	2/4/6	170х230х550	8	есть
Электрокотел ЭВПМ — 9	380	9	+	90-100	3/6/9	170х230х650	10	есть
Электрокотел ЭВПМ — 12	380	12	+	120-130	4/8/12	170х230х650	12	есть
Электрокотёл ЭВПМ — 15	380	15	+	150-160	5/10/15	170х230х650	15	есть
Электрокотёл ЭВПМ — 18	380	18	+	180-190	9/18	170х230х650	24	есть
Электрокотел ЭВПМ — 24	380	24	+	240-250	12/24	552x302x666	36	есть
Электрокотел ЭВПМ — 36	380	36	+	300-360	12/24/36	552х302х666	36	есть
Электрокотел ЭВПМ — 48	380	48	+	400-480	12/24/36/48	552х302х666	38	есть

Электрокотел ЭВПМ-72 кВт | Нагреватели от производителя

Нагревательный электрокотел ЭВПМ-72 обогревает помещение площадью 720 квадратных метров. В электроводонагреватель встроен блок управления температурой и мощностью нагрева.

Изготовление электрокотла ЭВПМ-72 кВт

Нагревательный электрокотел ЭВПМ-72 кВт производится на заводе с применением современного технологичного оборудования. Производитель электронагревателя гарантирует высокое качество изделия.

Продажа электрокотлов возможна с доставкой во все регионы России. Чтобы купить нагревательный прибор высылайте заказ и реквизиты по электронной почте. Для выставления счета на продажу котла от юридических лиц  требуется карточка предприятия, а от физических лиц паспортные данные.

Принцип действия электрокотла ЭВПМ-72 кВт

ЭВПМ-72 предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от + 1°С до + 40°С.

Устанавливать циркуляционный насос рекомендуется во всех системах отопления, где есть электрокотел. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.

Упаковочный комплект на электрокотел ЭВПМ-72 кВт

ЭВПМ-72 кВт поставляется в упаковке (гофрокартон). В комплект поставки входит паспорт.

Подробнее об электрокотле ЭВПМ-72 кВт

Нагревательный прибор представляет собой корпус из трубы, внутри которого расположены трубчатые электронагреватели (ТЭН), объединенные в блок нагревателей. Корпус нагревательного электрокотла имеет два патрубка: нижний — для подвода холодной воды, верхний — для отвода нагретой воды. Корпус прибора закрыт стальным кожухом.

Крепление блока нагревателей к корпусу нагревательного котла осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположенные по окружности.

Рядом с корпусом внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды. Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение — отключение блока ТЭН нагревательного прибора.

В средней левой части котла имеется вводное отверстие и клеммная колодка для ввода и подключения внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы клеммной колодки должны быть закорочены перемычкой. В нижней левой части нагревательного прибора имеется вводное отверстие для подвода питания.

Рекомендации по электрокотлу ЭВПМ-72 кВт

Установка и монтаж котла в нагревательную систему и подключение к электросети должны производится квалифицированным персоналом, по согласованию с местными органами Госэнергонадзора, в соответствии с «Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений», при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ.

Без заземления нагревательный котел не включать. Заземлению подлежат собственно водонагреватель, пульт управления и трубопроводы системы отопления. Категорически запрещается использовать для заземления металлоконструкции водопроводных нагревательных и газовых сетей. Визуальный контроль целостности защитного заземления должен выполняться перед каждым включением прибора в работу.

Запрещается использовать котел в закрытых системах горячего водоснабжения (наличие расширительного бачка в системе обязательно), эксплуатировать при неполном заполнении водой и при превышении температуры воды выше 85°С. Не допускается повышение давления воды выше 0,25 МПа. Все работы по осмотру, профилактике и ремонту должны производится при отключении от электросети.

Монтаж электрокотла ЭВПМ-72 кВт

Нагревательный прибор устанавливается в помещениях, не содержащих вредных паров кислот, взрывоопасных газов, токопроводящей пыли, с относительной влажностью воздуха не более 80% при 25°С. Монтаж котла в систему отопления должен выполняться специалистами, имеющими опыт в проведении сантехнических работ.

Электромонтажные работы по подключению нагревателя должны производится по согласованному с местными органами Госэнергонадзора проекту, силами специализированных организаций, имеющих право выполнять работы в действующих электросетях и электроустановках при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ.

При монтаже нагревательный прибор следует закрепить на стене шурупами через отверстия в кронштейнах на его задней стенке, обеспечив необходимые для обслуживания расстояния до боковых стен и расстояние до пола. При подключении в систему отопления допускается установка на его входном и выходном патрубке шаровых кранов или иных задвижек с проходным сечением не менее 1 1/2′.

Категорически запрещается включение нагрева при закрытой запорной арматуре. В целях улучшения условий циркуляции теплоносителя систему отопления рекомендуется комплектовать циркуляционным насосом. Параметры циркуляционного насоса подбираются таким образом, чтобы в течение часа через него прогонялся троекратный полный объем теплоносителя системы.

Система с естественной циркуляцией зависима от расположения котла и требует монтажа труб большого диаметра.С целью улучшения условий циркуляции воды в системе отопления, необходимо установить нагреватель так, чтобы его нижний патрубок был ниже радиаторов отопления (нижней точкой всей системы отопления), что выполнить не всегда удается. Трубопроводы выполняются из водопроводных труб, соединения на резьбе и сварке.

Рекомендуемые установочные размеры для радиаторов при монтаже квартирного отопления от стен до радиатора — не менее 3 см, от пола до низа радиатора — 10 см, от верха радиатора до подоконника не менее 10 см. При установке радиатора в нише расстояние до боковой стенки ниши не менее 10 см с каждой стороны. При гибке труб радиус сгиба не менее 2 наружных диаметров трубы.

Горизонтальные трубопроводы должны прокладываться с уклоном для выпуска воздуха не менее 10 мм на 1 погонный метр трубопровода. При этом уклоны ответвлений к нагнетательному прибору должны быть не менее 10 мм на всю длину подводки в сторону котла. Система отопления должна быть оборудована открытым или закрытым (мембранным) расширительным баком (экспанзоматом).

Подсоединение электрокотла к электричеству ЭВПМ-72 кВт

Питание ЭВПМ-72 кВт производится от трехфазной сети 380В. Подключение к электросети производится через автоматический выключатель или УЗО, рассчитанный на номинальный ток, кабелем или монтажным проводом в металлорукаве (трубе). Для подключения необходимо снять кожух, вводной кабель пропустить через вводную изоляционную втулку и закрепить скобой на основании. Фазные провода следует подключить в соответствии с маркировкой на клеммы магнитного пускателя или входного клеммника, а нулевой провод на клеммник. При подключении следует проверить затяжку всех доступных контактных соединений и при необходимости подтянуть.

В нагревательном приборе предусмотрено подключение внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы на клеммной колодке замкнуты накоротко. При установке внешнего регулятора необходимо учитывать нагрузочную способность его контактов и диапазон регулирования температуры. Для подключения внешнего термостата кабель пропустить через вводную изоляционную втулку, закрепить скобой на основании электроводонагревателя и, удалив перемычку, подключить к клеммной колодке.

Прокладку проводов или кабеля следует проводить в электротехнических плинтусах, коробах, либо в трубе или металлорукаве. Защитная труба должна быть заземлена.

Перемещение электрокотла ЭВПМ-72 кВт

Котел должен храниться в закрытых помещениях в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха при хранении нагревательных электрокотлов должна быть не ниже + 1°С. Относительная влажность воздуха не более 80 % при + 25°С.

Транспортирование техники в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Условия транспортирования в части воздействия климатических факторов — по группе условий хранения 4(Ж2) ГОСТ 15150-69; условия транспортирования в части воздействия механических факторов — по группе условий транспортирования Л ГОСТ 23216-78.

Гарантийные условия на электрокотел ЭВПМ-72 кВт

Изготовитель гарантирует нормальную работу котла при условии соблюдения правил эксплуатации и хранения. Гарантийный срок эксплуатации 1 год со дня продажи потребителю.

Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты изделия или заменять его, если дефекты не возникли вследствие нарушения покупателем правил пользования нагревательным электрокотлом или его хранения. Гарантийный ремонт осуществляет предприятие-изготовитель или его представитель.

Электрокотел ЭВПМ

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Подскажите, в эксплуатации электрокотёл ЭВПМ-6. Подключён к 3-фазам, на каждый тэн отдельная фаза. Провод — 4 на 2,5 квадрата. Почему то отключаются сами включатели тэнов. Включаешь, через некоторое время они сами выключаются. Причём время разное. Может и день проработать. Терморегулятор работает, отключает, когда надо. Трубы стоят ппр 50 на подаче и обратке. К батареям идут ппр 25. Есть тёплый пол, пластиковая труба д. 20 и длина 97м. Пол подключён параллельно одной из батарей на первом этаже. Насос один на всю систему. Отапливаемая площадь примерно 40-45кв.м. Летом была залита вода в систему. Сейчас антифриз для отопления DIXIS-65. Что может быть?

У меня эти выключатели тоже сломались, две штуки просто не включаются — поменял на обычные автоматы.
А еще пластиковая колодка расплавилась, куда провода подходят — шпильки вылезли от нагрева, лучше между двух гаек клеммы затянуть. Котел эпвм-12 Ресурс.

Приобрели и делаем монтаж электрического котла ЭВПМ-3. Открыв крышку для подсоединения проводов 220V обнаружилось, что одна клемма отсоединилась от реле регулятора температуры! На реле две клеммы и куда соединять не знаем. Подскажите, если знаете?

На моём левый верхний контакт подключен. Схема в комплекте должна быть, но там ничего сложного.

В эксплуатации котел ЭВПМ-3 Сангай. Хочу на него установить регулятор по воздуху, то т. к. в нем не установлены реле и схема подключения отличается от модели 4,8-12, то подключить регулятор не представляется возможным из-за высокой силы тока. Решил схему подключения переделать как у модели 4,8-12, то есть разрываться будет ноль, а не фаза. Схема у меня есть, но по контактам не всё понятно.

Котел Сангай с электронным управлением. Там тоже 6 реле, но скоммутированы они попарно. Я думал, что они отключаются пофазно, задал вопрос производителю, оказалось, что на плате управления все 3 сухих контакта управления реле срабатывают одновременно. Т. е. то, что в паспорте называется «регулирование мощности» не что иное, как регулирование вообще без ступеней, т. е. по выбираемому гистерезису получаем или полностью включенный, или полностью выключенный блок ТЭНов. То, что там реле, а не магнитные пускатели, считаю плюсом — меньше стучат и гудят и потребляют энергии. Но вот по надежности вопрос — какие-то они действительно маленькие. В котле с механическим переключением 6+6кВт. А в модели с «электронным управлением» — 0+12кВт. Задается гистерезис по температуре в аппарате. При таком регулировании эти маленькие реле долго не проживут. Правда, они хитро советуют ставить внешний термостат и измерять температуру воздуха в помещении, а не в котле. Тогда конечно, возможно регулирование по температуре помещения с редким включением реле (но частым, скорее всего, срабатыванием аварийного термореле, которое отключает все ТЭНы при превышении параметров
температуры). Короче, смысла брать электронную версию никакого, особенно если мощности не хватает (а обычно на дом выделяют 15 кВт, на фазу остается по 1 кВт свободному, в дневное время явно недостаточно для дома, особенно с электрической варочной панелью).

Установил электрокотел ЭВПМ 6, подключил 220 вольт, включены 2 тены по 2 квт, площадь дома 96 кв. метра, на улице 0, в доме +19, регулятор температуры включен на полную (90 градусов), на подаче выдает всего 47 градусов, на обратке выдает 45 градусов, система отопления закрытая, встроенный насос работает на двойке. Подскажите, почему аппарат не выдает больше температуру?

Не успевает скипятить теплоноситель. Можно попробовать уменьшить скорость на насосе или включить котёл на полную мощность. Да и агрегат слабоват для таких площадей.

Подскажите, пожалуйста, в работе котел Электромаш эвпм-3, через какое время он должен нагревать воду в отоплении (примерно 25л)?

От теплоотдачи радиаторов зависит. Количество радиаторов, площадь дома, насос циркуляционный? Если, к примеру, все окна открыть — тогда долго будет греть. Или в 25л бак с водой 3кВт включить — за час нагреет.

Подскажите. Есть на котле колодка для насоса. Т. е. он будет управлять насосом? Какой принцип работы? Отключился котёл, через какой-то промежуток времени отключается насос и включается при включении котла? Это для насоса нормально, постоянные вкл-выкл?

У меня ЭВПМ-12 Сангай, колодка для насоса служит для включения или отключения насоса вручную, только и всего, для удобства.

Вопрос такой: когда и сколько ТЭНов включать для их одновременного износа? Как оптимальней?

Если у Вас ЭВПМ-9, соответственно 3 тэна по 3 кВт. Чем больше включите тэнов, тем быстрее аппарат наберет необходимую температуру теплоносителя. Смотря, какая отапливаемая площадь можно включать только один тэн, а может и трех не хватить. У меня 3 тэна, работает один постоянно, а два других включаю по очереди.

В характеристике установленного на моем котле капиллярного термостата ДР-Т-5 указан дифференциал 2-10 (в зависимости от диапазона) с погрешностью 4-15 (в зависимости от диапазона). Стало быть, если он отключается (после нагрева до 50) при охлаждении до 30 — это соответствует его заданному режиму работы (если сложить две крайние величины, получится 25)?

Непонятно. Погрешность больше гистерезиса. Думаю, лучше купить другой капиллярник.

В эксплуатации электрокотел ЭВПМ Ресурс. Нарекания на проводку. У меня 3 кВт. Итак — на ноль идет тонкий провод (примерное сечение 0,75 кв. мм). При этом провели его через термодатчик перегрева. Заметил случайно — аппарат не набирал температуру, при этом был индикация, что все тэны в работе. Но раздавался слабый щелчок и температура начинала падать (у меня термометр подключен). Залез — сменил провод на нормальный (родной оплавился) — поведение не изменилось, но я коснулся аварийного термодатчика и понял причину — он просто перегревался от нагрузки (ума-то много через него 3 кВт пустить). Временно убрал этот датчик — котел заработал идеально. Что делаю сейчас — заказываю 4 твердотельных реле, и включение тэнов буду делать через них. Почему 4: 3 шт. уйдут на тэны (сохраню ступенчатость регулировки) и 1 шт. на ноль. Так я восстановлю схему защиты по перегреву (в управление реле подключу этот датчик, токи мизерные и от этого он греться не будет). Вывод — не зря мне предлагали протянуть все контакты — только мой совет более глобальный — нужно переделывать управление котлом на нормальные реле и менять провода на адекватные по сечению.

Проверяйте подключение. Этот провод и термодатчик должный быть в слаботочной цепи управления контактором.

Установлен электрокотел эвпм-9 Сангай, вопрос такой, включены все три тэна, но регулятор температуры стоит на нуле, и температура начинает подниматься, до 40 градусов поднялась сама собой. Это нормальный режим или это какая то неисправность?

Скорее всего, у вас вышел из строя терморегулятор, в нем пластинка биметаллическая замкнута. Можно покрутить ручку и послушать есть ли щелчки. Если есть, значит, пластина размыкается в нем и он исправен. Значит причина в другом. Также может залипание пускателя, если у вас он стоит. Причины могут быть разные, но в любом случае при выключенном регуляторе не должна подаваться нагрузка на ТЭНы.

У меня котел Эрдо как-то плохо стал греть, включено 2 тэна, а греет как будто один. Или мне кажется. Как их проверить? Я думал, что если тэн сгорит — автомат начнет вырубать.

Автомат начнёт «вырубать» при коротком замыкании, при обрыве — не начнёт. Выключите все электропотребители кроме котла и посмотрите по счётчику потребляемую им мощность.

Установил и подсоединил эл. котел ЭВПМ-9 в прошлом сезоне. Появилась неисправность. В течение зиму последовательно сгорели (расплавились и заели) все кнопки, замененные по гарантии тоже сгорели к весне. Летом установлены на крышке мощные выключатели и новый капиллярный терморегулятор. Котел работает, но гистерезис нового терморегулятора равен 15. Т. е. длительное глубокое остывание — мерзнем при 15С и, кажется, больший расход электроэнергии. При этом при охлаждении до 30С (нижняя точка) давление падает до нуля. При включении тэна кратковременно слышен звук закипания. Как исправить? Расширительный бак в системе установлен.

Бак предназначен для сглаживания скачков давления от расширения теплоносителя в зависимости от температуры. Если давление скачет так сильно, значит: Объем бака существенно меньше, чем 0,1 объема теплоносителя в системе. Давление воздуха в баке существенно меньше или существенно больше нормы (воздух вышел или накачали лишнего). Мембрана бака прохудилась. Бак завоздушен (в этом случае он все же работает, но эффективность мала). Когда давление в системе отопления в следующий раз опустится до нуля, (а лучше бак на время этих манипуляций отсоединить) то проверьте давление в расширительном баке. Оно должно быть, есть даже формула для расчёта, но поступим проще — оно должно быть 0,9 — 1,1 бар. После того, как давление в баке мы «подправили», то добавляем в систему отопления (холодную, это важно) теплоноситель, добиваясь давления на 0,2-0,3 бар выше, чем предварительное давление в расширительном баке. То есть 1,1 — 1,5 бар.

В эксплуатации котел ЭВПМ Сангай 12 кВт, дома одна фаза, за прошлую зиму больше двух тэнов не включал. Надоело постоянное «бумканье» контактора, вчера разобрал, чтобы посмотреть, установлен контактор TDM 22510. На него приходит фаза, которая подключена параллельно на три клеммы, затем на выходе это все уходит на тройной автомат котла, плюс управляющий контакт с термостата. Поизучав, обнаружил, что вроде как можно поменять этот контактор на твердотельное реле, ампер так на 60, чтобы с запасом. Поискал по магазинам, обнаружил, что можно взять точно такие же, как у нас, но гораздо дешевле. Подскажите, кто спец, можно ли ставить такое реле вместо контактора? И как лучше его подключить.

Реле установить можно. Брать с управлением на 220 вольт. В Вашем случае лучше трехфазное. Просто убрать пускатель, и вместо него поставить ТТР. Надо брать минимум с 2-кратным запасом. Для Вас — минимум 40 А на фазу (для Вас канал, т. к. фаза то у Вас одна) Т. е. 3х40А. Почему? Потому что у Вас все это будет сильно греться. А при нагревании выдерживаемый ток у полупроводников понижается.

Подключен миасский эл. котел-электроводонагреватель Ресурс ЭВПМ 9 кВт. Через 3 дня использования (используется в системе теплый пол) тэны или вообще не выключаются, пока не двинешь крутилку терморегулятора в сторону уменьшения, хотя щелчок отключения в аппарате раздается или отключается 1
тэн, а второй будет работать до упора. Пробовал менять температуру, и включать тэны и по 3 в раз, все равно один какой-то не выключается. Если я правильно понял, вышел из строя терморегулятор. Как исправить?

Если один из тэнов не выключается, то это не терморегулятор, больше на пускатель магнитный похоже. И похоже и терморегулятор тоже не работает, если приходится вручную двигать крутилку в сторону уменьшения (у меня были такие же симптомы, но у меня все тэны выключались). Называется он капиллярный термостат.

Использую в доме электрический котел ЭВПМ-12 вторую неделю. Не могу понять, работает ли у меня терморегулятор. Подхожу к нему — всегда в работе. Пока терморегулятор на убавление не крутану, ТЭНы не отключаются. Может он все же периодически вырубает их, но терпения ждать не хватает. А как у вас работает терморегулятор? С какой периодичностью отключает ТЭНы?

Засеките по счетчику, сколько за сутки киловатт нагорает. Разделите на 24 часа. Если получится больше 12 кВт в час, значит электроводонагреватель работает не отключаясь. Если бы у меня залип датчик, то в доме было бы жара, если обратка намного холоднее горячего выхода, и котел не выключается, значит у вас потери больше 12 киловатт.

Перестал работать один тэн на электрокотле Сангай ЭВПМ-3, хочу поменять, кто менял блок, есть какие-то сложности? Пошаговая инструкция какая-нибудь?

Обесточить электроустановку и обеспечить невозможность несанкционированной подачи напряжения. Стравить давление в системе. Открутить клеммы. Открутить 3 гайки и вытащить блок тэнов. Снять резинку-уплотнитель, она там в такой канавке, на новом блоке её не будет, скорее всего. Установить новый блок вместе с резинкой на место старого. Собрать аппарат. Накачать давление в системе обратно. Запустить насос и стравить воздух.

Дом брусовой. брус 150*150 с 2-х сторон обшит вагонкой. Площадь 6*7. 3 комнаты (3*3.3, 3*3.3, 2,6*4.5, коридор 2,6*2, где хочу установить котел под лестницей). Есть 2-ой этаж, но там пока отопление не планируется. Выбор пал на ЭВПМ-6-Ресурс, 2*3 кв. В дом подведено 380 вольт. Подойдет ли данный аппарат под мои условия? Что в него лучше заливать? Это в основном летняя дача. Какие доработки надо делать в первую очередь? И, наверное, основной вопрос. Какой насос приобрести? Какое дополнительно оборудование для модернизации приобрести? И какую систему отопления желательно использовать (однотрубную или 2-х трубную). Систему хочу закрытую. И сколько потребляют данные модели в месяц?

На этот вопрос не ждите простого ответа. Это зависит от: 1. Теплопотерь помещения 2. Уличной температуры 3. Поддерживаемой температуры в доме 4. Стоимости электроэнергии.

Когда на электрокотле Эрдо включаются ТЭНы — идёт лёгкое шипение, но это нормально. Но агрегат стал издавать звуки, как закипание воды похоже — не бульканье — но систематические «глухие бульки», приводят к лёгкой вибрации и она передаётся по металлическим трубам. Проявляется на температурах 55-62 градуса и полной нагрузке. Частично убавить этот прерывающийся гул удаётся на температурах около 65 (но это уже очень тепло) или работающей на 1/3 нагрузке. Увеличение скорости работы насоса циркуляционного ничего не даёт. Увеличение с 0.5 до 2 атм. давления воды — ничего не дало.

Может воздух из воды не весь вышел? «Прокипятить» какое то время градусах на 85-90. Лишний воздух выйдет и по тише будет. А воде есть куда расширяться с повышением температуры? Может, у Вас не установлен расширительный бак? Или он недостаточного объема. Бак ставится из расчета 10-15% от всего объема теплоносителя в системе.

Установил электрокотел ЭВПМ-6, как дополнительный к ТТ котлу. Проблема в том, что когда температура доходит до 90 градусов, ЭК отключается, потом уже отапливает ТТ котел, после того, как он прогорел, ЭК не
включается при снижении температуры в системе. Проблема в терморегуляторе? Кто-нибудь пробовал сделать плавное регулирование мощности? На подобие как управление яркостью света с помощью диммера? То есть я знаю, что мне осенью надо не больше трети мощности и чтобы котел постоянно не отключался и не давал скачки напряжения, и если включены все тэны то они изнашиваются более равномерно. Или второй вариант при срабатывании термореле набор мощности был не мгновенным а к примеру доходил до номинала 10-20 секунд?

Взял готовые регуляторы. Первым был Regin ТТС. Он с ШИМ регулированием. Лампочки ощутимо мигали. Потом поменял на Fotek. Там на выбор либо ШИМ, либо фазовое управление. С фазовым он у меня отработал лет 7. Сейчас газ. Управляется он на выбор либо сопротивлением в 10 кОм, либо током 0-20 мА, либо напряжением 0-10 В. У меня напряжением с контроллера Optigo 10. Получилось очень дорого, но комфортно.

Смонтировал котёл Электромаш ЭВПМ 4,5 кВт. У него колба не утеплена, это нормально? И нет контактора, только термореле с регулятором температуры. Как-то сомнительно.

Все эти аппараты так сделаны, так что «всё нормально». Желательно сразу, до запуска, заменить проводку в котле, на соответствующую мощности ТЭНа, на ней производитель явно экономит и плохо протягивает контакты.

Установили и подключили электрический котел ЭВПМ-9 Сангай, который потек через 4 месяца использования — слезится сварной шов. Не знаю, что и делать, по гарантии везти непонятно куда, купить новый — такой же, наверное, будет, может попробовать заварить?

Можно и запаять. Взять флюс для пайки медных труб (такая серенькая паста), хорошенько зачистить место сварки, нанести пасту, прогреть горелкой до ее высыхания и появления капелек припоя (он в пасте, но в малом количестве), дальше добить припоем той же горелкой.

Разобрал на выходных электрокотёл Эрдо, а чем открутить ТЭН с гайкой размером граней 90 мм?

Попробуйте газовым ключом 5.

Термостат хочу подключить, смущает, что в паспорте котла написано: В водонагревателе предусмотрено подключение внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы на клеммной колодке замкнуты накоротко. При установке внешнего регулятора в электроводонагревателе ЭВПМ-3 Электромаш необходимо учитывать нагрузочную способность его контактов (не менее 15А, 242В) и диапазон регулирования температуры. Предполагался ауратон термостат, у него нагрузка контактов по паспорту 230V перем. тока, 50Hz, 8А. Получается, его надо еще через какое-то реле подключать? Куда подключать на самом аппарате?

Через пускатель подключать, вообще силовые вещи и автоматика, прямого контакта не имеют. Подключать, скорее всего, в разрыв между электроводонагревателем и сетью, разберёте и не ошибетесь, там ничего сложного в таких устройствах.

Может, кто подскажет. Работает электрический котёл ЭВПМ-12. 3*4 кВт. Устанавливал в резерв к твердотопливному агрегату. ТТ котла пока нет. Сделал на первом этаже 40 м2 водяного тёплого пола. Подключил к коллектору насос, бак и аппарат. Дом подключен к электричеству кабелем СИП 4 4*16. Но
пока только 220 вольт (подстанцию сдать не могут и 380 не дают). Можно как то без переделки подключить один или два тена по 4 кВт на 220 вольт?

У меня 3.2квт греют 110м2 теплого пола до комфортных +22 (на улице 0/-5), от 220в тэна на 1. 6квт работает отлично, подозреваю, что и ваш будет работать. Модуль ТЭН 3*4 квт — это три ТЭН по 4 квт. — СИП алюминий — достаточно на каждый ТЭН по 2.5 квадрата сечение. Поставьте автомат 20А (если нет, конечно). Вашего провода с запасом. Подключить без переделок — просто не подключать остальные в модуле. Выбирайте любую удобную для подключения «пару».

Сделали установку и подключили в этом году электрокотел ЭВПМ-6. Его задача поддержать температуру ночью. Для этого было приобретено реле времени THC15A. Теперь надо придумать, как это реле смонтировать к аппарату. Кто знает, как это сделать?

Там же термореле есть по температуре выставлять и всё. Я управление термостата на своем цеплял в разрыв термореле, вместо него, вам можно параллельно с ним.

Посоветовали установить электрический котел Ресурс ЭВПМ-6. Почитал про него и теперь не знаю, что делать. Монтировать или лучше другой по дороже?

Деньги есть бери по дороже, а нет много, так и этот работает, ремонтопригодность у него высокая, за небольшие деньги можно починить легко.

Электрокотёл был подключен. На второй день работы пробило первый тэн. Сейчас котёл работает на одном втором тэне. Третий не подключаю. Говорят подстанцию запустили. Надеюсь на доподключение 380 вольт. Отапливаю 37 м2. Аппарат постоянно греет. Блок тэнов меняется в сборе или можно один тэн поменять? У меня электроводонагреватель доработан. В него встроен дополнительный термостат и колодки подключения бойлера, насоса для бойлера и насосов отопления. Один основной, второй резервный и автоматы для насосов на 1 ампер на каждый насос.

У меня через пару месяцев автомат накрылась одна фаза, поменял по гарантии, а так трудится котел, про тэны не знаю, не сталкивался ещё.

У меня на электроводонагревателе (эл. котле) ЭВПМ-9 для трех ступеней имеются три индикатора, тэн похоже сгорел, а индикатор горит, так должно быть? И еще при достижении 30 градусов в нем, что то шуметь начинает, звук как будто воздух из воздухоотводчика выходит или чайник закипает.

Звук предшествует сгоранию ТЭНа, месяц-другой пошипит и выбьет. Если лампочка горит, то скорее всего работает пока. Когда его пробьёт, узо вам весь котел погасит.

У меня вопрос про терморегулятор, я свой заменил, но ручка с температурной шкалой осталась от прежнего терморегулятора, теперь не очень понимаю его режим работы. Допустим, я поставил температуру на 30гр, он греет до 30 и отключается или имеет дельту? Например, нагрел до 40 и отключился, ждет, когда температура опустится по обратке до 20 и опять включается.

Думаю, что в нём (мы же говорим о капиллярном термостате?) нет строго заданного гистерезиса. Как повезёт.

Подключили котел, щелкает громко с просадкой фаз в остальном доме, так вроде греет. Но случилось меня ударил током заземленный циркуляционный насос? Стало интересно взял тестер и начал мерить. Между насосом и латунным коллектором соединение черн. метал идет 30В, аппарат тоже заземленный, также есть напряжение между радиатором и землей в розетках 45В. радиаторы к коллекторам через перт трубы. Это нормально?

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Неисправность котла Протерм скат 28. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

На котле Эван Warmos 30 кВт горит индикатор отказ и две, если включить, клавиши уровня нагрева. Третья не включается. Нагрева естественно нет. Скоро мороза, вода в системе залита. Посоветуйте, что делать?

Перестал работать один тэн на электрокотле ЭВПМ-3, хочу поменять, кто менял блок, есть какие-то сложности? Пошаговая инструкция какая- нибудь?

Подскажите, если я поставлю внешний комнатный термостат, какой алгоритм работы будет у котла, так же будет работать одна ступень при выставленной температуре или включаться больше. А то у меня проблема — выставлено на котле температура 24 по датчику воздуха, а он нагревает до 23 и поддерживает одной ступеней температуру воды в 43 градуса и не отключается. Как решить эту проблему?

Недавно установил электрокотел ЭВП-3 и сразу же встал вопрос о подключении циркуляционного насоса в электрической части. Можно ли подключить электродвигатель насоса к силовой части твердотельных реле (выход на тэны), чтобы режим работы насоса совпадал с работой электрокотла или изготовителем рекомендована другая схема подключения?

_______________________________________________________________________________

В эксплуатации котел Руснит 205 НМ. Появились проблемы с температурой нагрева. Может быть, дело в датчике температуры теплоносителя? Если система думает, что температура выше 85 градусов, а реально ниже, то нагрева происходить не будет, но и термореле не сработает. Как в таком случае проверить?

Подскажите, можно ли производить монтаж котла Галан Очаг-3 турбо как дублирующего в систему с твердотопливным?

Можно ли просто механически, без регулировки или замены электроники поменять нагревательный блок в котле kospel ekco r1 21, с 21 кВт на 24 кВт. Или нужны дополнительные работы?

Подскажите, кто-нибудь устанавливал на электрокотел Вайлант хронотермостат для автоматического переключения мощности (температуры) день-ночь?

Электрический котел ЭВПМ 3 кВт 220 В

Электрокотёл ЭВПМ 3кВт одноконтурный

Используется для системы отопления открытого или закрытого, при помощи встроенного водонагревателя. Корпус нагревателя состоит из стали, во внутренности которой установлена ​​емкость с ТЭНом (диаметр резьбы тэна g2 1/2 «)

• — отапливает 25-35 квадратных метров
• — регулирование мощности 1кВт / 1кВт / 1кВт
• — регулирование температуры на выходе от 30… до 90 градусов
• — работает от электросети 220 Вт
• — универсальная колба (патрубок обратки справа или слева)
• — возможность подключения комнатного термостата (любого программируемого или с GSM модулем)
• — возможность использования на теплоносителе (антифризе для систем отопления)
• — встроенная защита от перегрева

В лицевой части установлен температурный регулятор 30 — 90 градусов цельсия, световая индикация включения и кнопки переключения мощности (1кВт + 1кВт + 1кВт). Электрический котел можно использовать как основной источник для отопления, либо эксплуатировать совместно в системе отопления с котлами, работающими на другом виде топлива (газ, твердое и жидкое топливо). Два патрубка снизу и сверху для присоединения котла в, снизу «вход-обратка», сверху «выход» (D = 25 мм). Сбоку на корпусе имеется отверстие для кабеля питания и заземления. При нехватке естественной циркуляции теплоносителя (воды) в общей системе циркуляционный насос для отопления.

Электрокотел отлично подходит для систем с водяным теплым полом и радиаторным отоплением, заполненными водой либо незамерзающей жидкостью (теплоносителем).

Для дома, дачи, гаража, промышленных помещений, жилых помещений, бань, и зданий другого назначения.

Технические характеристики электрического котла ЭВПМ 3:

• Артикул: ЭВПМ-3
• Страна производства: Россия
• Номинальное напряжение: 220/380 В
• Номинальная потребляемая мощность: 3 кВт
• Переключатель мощности: 1/2/3 кВт
• тестыры патрубков присоединения: 1 ”
• Регулировка температуры воды на выходе: от +30 до +90 ^о С
• Объем отапливаемого помещения: не более 45 м ³
• Габариты: 170 х 230 х 550 мм
• Масса: не более 8 кг
• Срок службы: 7 лет с момента ввода в эксплуатацию
• Гарантия: 1 год

Водонагреватели изготавливаются климатического исполнения УХЛ4 по ГОСТ 15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от + 1С до + 35С и относительной влажности воздуха не более 80% при температуре 25 С. Водонагреватели встраиваемым пультом управления, предназначенным для регулирования температуры теплоносителя.

Электрокотел состоит из корпуса, стальной емкости, пульта управления, закрепленного внутри корпуса. В нижней части емкости, во фланце (G2 ½) смонтированы трубчатые электронагреватели, в верхней части резервуара термочувствительная трубка регулятора температуры.

Верхний и нижний патрубки предназначены для присоединения электрокотла в системе отопления (см. Рис.1). На лицевой стороне электрокотла используется ручка регулятора температуры и выключатели мощности. В боковой части корпуса имеется отверстие для ввода в пульт кабеля питания и заземляющего провода.

Электрокотел Электромаш ЭВПМ-6 кВт

Площадь обогрева до 60 м2, напряжение 220/380 В

Электрокотел ЭВПМ 6 кВт предназначена для водяного отопления зданий открытую отопительную систему, работающую при давлении не более 0,15 Мпа. Подключить можно в сеть, как 220В, так и 380В. Электрический котел может быть автономно, либо совместно с газовым, твердотопливным котлом.
Электрический котел изготавливают по ГОСТ 15150-69, предназначены для эксплуатации в помещениях с относительной влажностью воздуха не более 80%. Монтаж можно произвести, как горизонтально, так и вертикально. В отопительную систему подключается при помощи патрубков d 32. Оснащен встроенным пультом управления, в который входит: регулятор температуры, что позволяет установить температуру в системе и автоматически поддерживать ее; датчик аварийного отключения отопителя, позволяет избежать закипания системы, отключая нагревательные элементы (ТЭН).Имеется три ступени мощности. Клавиши, регулятор температуры и световая индикация установлены на лицевой панели.

Технические характеристики:

Параметры	ЭВПМ 6
Номинальная мощность, кВт	6
Площадь отапливаемого помещения, м2	60
Присоединительный размер, дюйм	1 1 / 2 «
Подвод» обратки «при основанииже	лев / прав
Тип ТЭН	СЭВ-6
Защита от перегрева	есть
Аварийная индикация	есть
Капиллярный термостат, С	0-80
Габаритные размеры (ВхШхГ), мм	540х240х140
Вес, кг	9

Купить электрокотел Электромаш ЭВПМ 6 кВт в Минске можно за наличный и безналичный расчет, а так же в рассрочку, в интернет-магазине 100котлов. от. На сайте представлены характеристики и описание котла, что позволит подобрать нужный вам котел. Цена на электрокотел зависит от его мощности. Доставка производится по городам Беларуси (Минск, Витебск, Гродно, Могилев, Гомель, Брест и др.)

Электрокотел ЭВПМ-12 «Сангай» ‹Урал Микма Терм в Кыргызстане

Возможна комплектация ТЭН из нерж.стали

Экономия электроэнергии

120 м2 площадь обогрева

Электрический котел ЭВПМ-12 «Сангай» с электронным пультом управления — достаточно простое устройство.Основными его элементами являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), а также блок управления и регулирования. Главным достоинством электрического котла является возможность работы электрокотла и простота поддержания заданной температуры в помещении.

Электрические котлы ЭВПМ-12 «Сангай» с электронным пультом управления имеют несколько режимов работы:

1. Обычный — производится просто нагрев и поддержание заданной температуры
2. Дневной — поддерживается в зависимости от времени (всего может быть задано 5 точек)
3. Недельный — поддерживается температура в зависимости от времени (5 точек в день) и от дня недели (7 точек)
4. Антизамерзание — поддерживает температуру теплоносителя 5 ° С, для предотвращения его замерзания

Отличные особенности:

• Возможность прогрммирования электрокотла в различных режимах позволяет экономить время и электроэнергию
• Функциональный пульт управления
• Компактная конструкция и привлекательный дизайн
• Установка вводного и контактного устройства для подключения циркуляционного насоса и выносного регулятора температуры воздуха в помещении
• Бесшумная работа электрокотлов, благодаря использованию электромагнитных реле
• Ступенчатая регулировка мощности и встроенный регулятор температуры теплоносителя позволяет экономно расходовать электроэнергию
• Надежная цельнотянутая колба исключает возникновение течи во время отопительного сезона
• Крепежная арматура соответствует европейскому стандарту (диаметр патрубка 1 дюйм)
• Качественные блоки ТЭН собственного производства. Используются ТЭНы как из нержавеющей стали, так и из нержавеющей
• 100% контроль качества на всех этапах производства

В качестве теплоносителя кроме воды может незамерзающий теплоноситель.

Срок службы электрического котла отопления составляет не 10 лет.

Гарантия 12 месяцев

Электроводонагреватель (электрокотёл) ЭВПМ-3 (220 В, 3 кВт) ⋆

Описание

Электрокотлы ЭВПМ предназначены для водяного отопления здания имеющую открытую и закрытую отопительную систему, работающую при давлении не более 0,25 МПа (25 м водяного столба), напряжение при трехфазной сети 380 В или однофазной сети 220 В.Водонагреватели отопительные Самостоятельно или совместно с котлами, работающими на твердом топливе. Услуги по изготовлению предлагаемых расхождений междуспортом и предлагаемым изделием не влияющими на условия эксплуатации. Все электрокотлы серии ЭВПМ выводы для комнатного терморегулятора и насоса.
Водонагреватели изготавливаются климатического исполнения УХЛ4 по ГОСТ15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от + 1С до + 35С и относительной влажности воздуха не более 80% при температуре 25 С. Водонагреватели встраиваемым пультом управления, предназначенным для регулирования температуры теплоносителя.

Водонагреватель состоит из корпуса, стальной емкости, пульта управления, закрепленного внутри корпуса. В нижней части емкости, во фланце смонтированы трубчатые электронагреватели, в верхней части резервуара термочувствительная трубка регулятора температуры. Крепления электрического котла позволяют установку его как вертикально, так и горизонтально. Верхний и нижний патрубки предназначены для присоединения электрического котла в системе отопления.На лицевой электрической котла устанавливается ручка регулятора температуры и индикатор включения. В боковой части корпуса имеется отверстие для ввода в пульт кабеля питания и заземляющего провода. В пульте управления электрическим котла расположен магнитный пускатель КМ и регулятор температуры, позволяющий установить и поддерживать температуру теплоносителя в системе отопления. Для системы защиты от аварийного закипания теплоносителя в электрическую схему подключается датчик аварийного отключения (термостат).

Подробные характеристики

Страна производства: Россия
Номинальное напряжение: 220/380 В
Номинальная потребляемая мощность: 3 кВт
Переключатель мощности: 1/2 / 3 кВт
Примеры патрубков Присоединения: 1 ”
Регулировка температуры воды на выходе: от + 35 до +85 оС
Объем отапливаемого помещения: не более 45 м3
Габариты: 540 x 280 x 190 мм
Масса: не более 8 кг
Срок службы: 7 лет с момента ввода в эксплуатацию
Гарантия: 1 год

Электрокотлы ЭВПМ — ООО «ТермМикс»

Описание

Электрокотел состоит из стального корпуса, внутри которого находится резервуар с трубчатыми электронагревателями.Электрокотел имеет встроенный пульт управления, предназначенный для переключения мощности и регулирования страницы теплоносителя.

Электрокотел состоит из корпуса, стального резервуара, пульта управления, закрепленного внутри корпуса. На фланце резервуара смонтированы трубчатые электронагреватели, в верней части резервуара — термочувствительная трубка регулятора температуры.

Установку, подключение к электросети и должно выполнять персонал, имеющую квалификационную группу по электробезопасности не ниже третьей период.
Монтаж электрокотла в системе должен быть специалистами, имеющими соответствующую квалификацию. Подключение электрических котлов производится монтажным проводом или кабелем в металлорукаве (трубе).

Наименование	Номин. напряжение, В	Номин. мощность, кВт	Терморегулятор	Отапливаемая площадь	Переключатель мощности	Габаритные размеры	Масса, кг	Паспорт
Электрокотел ЭВПМ — 3	220	3	+	30-40	1/2/3	170х230х550	6	есть
Электрокотёл ЭВПМ — 4,5	220	4,5	+	40-50	1,5 / 3 / 4,5	170х230х550	6	есть
Электрокотел ЭВПМ — 6	220/380	6	+	60-70	4/2/6	170х230х550	8	есть
Электрокотел ЭВПМ — 9	380	9	+	90-100	3/6/9	170х230х650	10	есть
Электрокотел ЭВПМ — 12	380	12	+	120–130	08. 04.12	170х230х650	12	есть
Электрокотёл ЭВПМ — 15	380	15	+	150–160	10.05.15	170х230х650	15	есть
Электрокотёл ЭВПМ — 18	380	18	+	180–190	18 сентября	170х230х650	24	есть
Электрокотел ЭВПМ — 24	380	24	+	240–250	24/12	552x302x666	36	есть
Электрокотел ЭВПМ — 36	380	36	+	300-360	24/12/36	552х302х666	36	есть
Электрокотел ЭВПМ — 48	380	48	+	400-480	24/36/48	552х302х666	38	есть

Электрокотел ЭВПМ 3 кВт, 4,8 кВт, 6 кВт, 9 кВт, 12 кВт (Россия, г. Москва, ул.Миасс)

Назначение изделий

√ Электрокотел типа ЭВПМ, климатического исполнения УХЛ4, предназначенное для работы в составе системы водяного жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и шкала воды до 85 ° С. Рабочий диапазон температуры окружающей среды от + 1 ° С до + 40 ° С.
√ Устанавливать циркуляционный насос рекомендуется во всех системах отопления , что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.
√ В системах отопления в качестве незамерзающего теплоносителя при выполнении условий по его применению в системах отопления , указанных в инструкции.

Технические характеристики

Тип изделия	ЭВПМ-3	ЭВПМ-4,8	ЭВПМ-6	ЭВПМ-9	ЭВПМ-12
Напряжение питающей сети (трехфазной), В	–	3 х 380 ± 10%		3 х 380 ± 10%
Напряжение питающей сети (однофазной), В	220 ± 10%	220 ± 10%		–	–
Частота, Гц	50
Номинальная мощность, не более, кВт	3,0	4,8	6,0	9,45	12,0
Площадь отапливаемого помещения, м 2	30	48	60	95	120
Ёмкость водонагревателя, л	3,5
Количество теплоносителя в системе, л / кВт	25-35
Давление теплоносителя в системе отопления, МПа, не более	0,25
Степень защиты от внешней среды	IP21
Сопротивление изоляции, МОм, не менее	0. 5
Класс защиты по электробезопасности	01
Габаритные размеры, мм	270 х 165 х 625
Масса, кг	12,7	13,2	13,5

Устройство и работа

√ Электрокотел представляет собой корпус из трубы, установленными внутри трубчатые электронагревательные элементы ( ТЭН ), объединенные в блоке нагревателей.Корпус электрокотла имеет два патрубка: нижний — для подвода холодной воды (теплоносителя), верхний — для отвода нагретой воды (теплоносителя). Корпус электрокотла закрыт стальным кожухом.
√ Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность обеспечивается при креплении на три шпильки, расположенные по окружности.
√ Рядом с корпусом электрокотла внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель.Ручка датчика-реле температуры выведена на лицевую панель кожуха и служат для регулирования температуры воды в электрокотле . Лампа индикации установлена ​​на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель включения-отключения блока ТЭН .
√ В средней левой части электрокотла имеется внешнее вводное отверстие и клеммная колодка для ввода и подключения регулятора температуры воздуха в помещении. При его отсутствии клеммы клемной колодки должны быть закорочены перемычкой.
√ В нижней левой части электрического котла имеется вводное отверстие для подвода питания.

Подробная информация:

Паспорт на электрический котёл ЭВПМ 3 кВт, 4,8 кВт, 6 кВт, 9 кВт, 12 кВт.pdf

Паспорт на электрический котёл ЭВПМ 18 кВт, 24 кВт.pdf

Паспорт на электрический котёл ЭВПМ 36 кВт, 48 кВт.pdf

Сертификат соответствия на электрические котлы ЭВПМ.pdf

Монтаж и обслуживание систем отопления, водоснабжения и канализации импортного и российского производства — Михаил, тел. 8-908-262-88-17

Электрокотел ЭВПМ на 6 кВт в Челябинске от ЗАО «Монолитстрой»

Описание

Электрокотлы ЭВПМ мощностью 6 предназначены для отопления зданий с открытой закрытой системой отопления, работающей при не более 0,25 МПа, при напряжении трехфазной сети 380 В или однофазной сети 220 В. Данную модель отличают отменные эксплуатационно-технические характеристики. Она может автономно или совместно с отопительными котлами, работающими на твердом топливе.

Котел ЭВПМ-6 имеет продуманную конструкцию. Он создан в виде закрытой емкости, которая оснащена патрубками для подвода и отвода теплоносителя. Размер модели составляет 280 * 190 * 555 мм. Также в конструкции электрокотла отопления ЭВПМ на 6 кВт присутствует специальная аппаратура, предназначенная для регулировки рабочих процессов.С ее помощью можно установить необходимый уровень мощности (один из 3).

Особенности установки и подключения котла ЭВПМ на 6 кВт:

• возможна установка в вертикальном, а также горизонтальном положении. Агрегат имеет относительно небольшие размеры, что значительно упрощает монтаж;
• для обеспечения работоспособности требуется подключение к одно- или трехфазной сети (220/380 В).

Преимущества электрокотла отопления ЭВПМ-6

Котлы отличает удобство эксплуатации и высокая эффективность, что обусловлено их техническими эффективностями:

• температура теплоносителя на выходе может составлять от 35 до 85 градусов по Цельсию;
• номинальная мощность составляет 6 000 Вт;
• модель идеально подходит для обогрева помещений, площадь которых составляет от 40 до 44 квадратных метров, при этой высоте потолков должна быть не больше 3 метров;
• в качестве теплоносителя используется водопроводная вода, соответствующая ГОСТ 2874;
• масса агрегата составляет 10 кг.

  No related posts.
