Двухконтурный котел принцип работы

Устройство и принцип работы двухконтурного газового котла – особенности конструкции

Разобраться в принципе работы двухконтурного газового котла поможет знание особенностей его конструкции.

В ее состав входит целый ряд узлов, способствующих нагреванию теплоносителя и отвечающих за переключение на контур ГВС.

Бесперебойное функционирование агрегата возможно только в том случае, если все составляющие модули будут работать слаженно. Общей информации об основных узлах будет достаточно для понимания принципа работы двухконтурного газового котла отопления.

Устройство конструкции

Конструкция прибора включает в себя такие элементы:

  1. Горелка. Является главным модулем отопительного котла. Местом ее размещения выступает камера сгорания. Задачей горелки является нагревание теплоносителя и высвобождение тепловой энергии для контура ГВС. Чтобы точно поддерживать необходимую температуру, этот элемент оснащается системой автоматического управления горением.
  2. Камера сгорания. Место установки горелки. Бывает открытого или закрытого типа. Закрытые конструкции комплектуются вентилятором, производящим подачу воздуха и отвод дыма. Благодаря ему достигается эффект тихого шума при работе оборудования.
  3. Циркуляционный насос. Отвечает за создание принудительного движения теплоносителя внутри отопительных труб и за эффективность работы ГВС. В отличии от вентилятора, при работе насоса почти не возникает никакой шум.
  4. Трехходовой клапан. Благодаря этому устройству котел имеет возможность переключаться на функцию подогрева воды для горячего водоснабжения.
  5. Основной теплообменник. Устройство двухконтурного газового котла настенного типа предусматривает его размещение поверх горелки, внутри камеры сгорания. Благодаря этому обеспечивается подогрев воды, которая впоследствии поступает в отопительные трубы или в систему ГВС.
  6. Вторичный теплообменник. Отвечает за погрев воды для ГВС.
  7. Автоматические приборы. Обеспечивают контроль параметров работы оборудования, следя за уровнем нагрева теплоносителя и воды. Это дает возможность наладить корректировку работы горелки, управлять различными узлами, поддерживать пламя, фиксировать возникающие неполадки и пр.

Пространство внизу корпуса предназначается для установки отводов коммутации отопительного контура, горячего и холодного трубопровода и газовой подводки. Некоторые модификации газовых двухконтурных котлов комплектуются спаренными теплообменниками: принцип работы двухконтурного котла при этом не изменяется.

Сходство с другими конструкциями

Хотя конструкция двухконтурного настенного газового котла далека от простоты, но при более пристальном изучении работы входящих в ее состав узлов все оказывается не так страшно. Оборудование этого типа напоминает газовый проточный водонагреватель (особенно это касается наличия горелки и теплообменника). Все другие детали позаимствованы у одноконтурного котла настенного типа. Значительную позитивную роль играет встроенная обвязка, состоящая из расширительной емкости, циркуляционного насоса и группы безопасности.

Изучая принцип работы газового двухконтурного котла, важно иметь в виду, что смешивание воды из системы ГВС с теплоносителем не должно допускаться ни в коем случае. Для заливания жидкости внутрь отопительной системы имеется отдельная труба, являющаяся частью контура. Чтобы подготовить горячую воду, используется определенный объем теплоносителя, который двигается внутри вторичного теплообменника.

Принцип работы

Оборудование данного типа рассчитано на два режима:

  1. Отопление.
  2. Нагревание воды для дома.

Следует сразу отметить, что работать одновременно в двух режимах оборудование данного типа не может. Это объясняет наличие в его конструкции трехходового клапана, направляющего определенную часть теплоносителя в систему ГВС.

Режим отопления

Функционирование двухконтурного котла в режиме обогрева ничем не отличается от работы простейшего проточного нагревателя.

Начальное включение горелки сопровождается достаточно длительным промежутком работы, что позволяет поднять температуру в контуре отопления до нужных значений.

По достижению оптимального режима подача газа прекращается.

При наличии в жилище датчика температуры воздуха, автоматика сама будет следить за его показаниями.

Режимы газовой горелки двухконтурного котла могут переключаться специальной погодозависимой автоматикой, наблюдающей за температурой снаружи дома.

Работающая горелка постепенно повышает температуру теплоносителя, движение которого внутри трубопровода поддерживается циркуляционным насосом. Благодаря принципу работы трехходового клапана в газовом котле вода получает возможность проходить внутри основного теплообменника в нормальном режиме.

Удаление продуктов сгорания может осуществляться самопроизвольно или с помощью специального вентилятора (им, как правило, оснащается верхняя область двухконтурного аппарата).

Контур ГВС в этом случае пребывает в неактивном состоянии.

Подача горячей воды

Система горячего водоснабжения включается только при непосредственном повороте вентиля водопроводного крана.

Возникновение потока провоцирует срабатывание трехходового клапана: таким образом осуществляется запуск отопительной системы.

Параллельно появляется пламя в газовой горелке, если она еще пребывала в отключенном состоянии.

Как правило, до появления горячей воды из крана проходит несколько секунд.

Также важно разобраться, как греет воду двухконтурный котел.

Как указано выше, при его включении система отопления отключается.

Регулировка всей этой процедуры осуществляется благодаря трехходовому клапану, перенаправляющему определенный объем нагретой воды внутрь вторичного теплообменника (пламя на вторичке полностью отсутствует).

Поступивший теплоноситель начинает обогревать циркулирующую в теплообменнике воду.

Несмотря на некоторую сложность схемы из-за малого циркуляционного круга теплоносителя двухконтурные газовые котлы, имеющие раздельные теплообменники, отличаются простотой обслуживания и ремонта.

Популярны также котлы ОГВ, позволяющие эффективно подавать горячую воду.

Характеристики теплообменников комбинированного типа

Комбинированные теплообменники сообщают котельному оборудованию следующие преимущества:

  • Высокий КПД в системе ГВС.
  • Простота внутреннего устройства.

Параллельно с этим возрастает вероятность появления накипи. Однако достоинств все-таки больше у раздельных теплообменников, что объясняет их высокую популярность. За счет усложнения конструкции достигают практически полного исчезновения накипи. Пока работает ГВС, циркуляция теплоносителя внутри отопительных труб прекращается. Если этот процесс затянется надолго, это может привести к нарушению теплового баланса в доме. В этом случае работает двухконтурный газовый котел, как летом, когда в отоплении нет необходимости.

После закручивания вентиля срабатывает трехходовой клапан, после чего двухконтурный котел переходит в режим ожидания. В некоторых моделях охладившийся теплоноситель начинает подогреваться сразу. Работа двухконтурного котла только на отопление будет продолжаться до момента следующего открывания крана. Уровень производительности отдельных модификаций может достигать 15-17 л/мин: на это напрямую влияет мощность котельного оборудования.

Устройство двухконтурных котлов

Устройство газового котла состоит из нескольких деталей. Так, разные котлы с одинаковой скоростью могут отопить маленькое или большое помещение. Различаются еще по энергопотреблению. Из чего состоит котел и для чего нужны его составляющие будет подробно описано ниже.

Летом с ним не будет проблем. Один из контуров можно отключить в любой момент, чтобы он не работал в тот период времени, когда это не нужно. Подключение не особо отличается от одноконтурного. Различие в том, что нужно подключить трехходовой клапан вместо двух- и одноходового.

Автоматика

Автоматика, помимо энергосберегающих функций имеет ряд положительных характеристик:

  • отсутствие перегрева;
  • увеличение срока службы;
  • уменьшение шанса взрыва газа;
  • экономия электричества;
  • автоматизация работы агрегата;
  • краткий цикл работы;
  • отключение в случае непредвиденных ситуаций.

Горелка

Горелка является основой для нагревания воды. Она сжигает топливо и тем самым генерирует тепло. При выборе горелки для двухконтурного газового котла обращают внимание на следующие характеристики:

  • КПД — насколько эффективно сжигается газ;
  • низкая токсичность;
  • работоспособность датчика тепла;
  • бесшумность работы.

Коаксиальный дымоход

Дымоход необходим для выведения продуктов горения, в основном углекислого газа из котла. Плохая работа дымохода может привести к накоплению отходов в доме и к отравлению угарным газом.

Коаксиальный дымоход — это две трубы разного диаметра, находящиеся одна в другой. Пока одна труба с помощью специальных вентилятором вытягивает продукты горения, другая с помощью того же вентилятора втягивает воздух в необходимом количестве, чтобы происходило горение. Вывод такого дымохода может быть прямо в стене и занимать мало места. Такой дымоход исключает попадание продуктов горения в помещение, а также использует кислород исключительно за пределами здания.

Теплообменник

Теплообменник — это тот самый механизм, с помощью которого идет нагревание водяной отопительной системы. Несмотря на то, что тепло излучается именно горелкой, принцип действия направлен на сохранение и отдачу тепла во внешний ресурс. Грубо говоря, это механизма нагревания и сохранения тепла, высвобождаемого горением.

Циркулярный насос

Предназначен для равномерной передачи тепла. Чтобы было более понятно, в обычных системах отопления у источника тепла температура в комнате больше выше. Т. е в дальней комнате от котла должно быть холоднее, чем в прилегающих к нему. Этот насос гонит тепло в самые дальние участки, чтобы при его возвращении ушло меньше времени для нагрева и нового запуска по трубам.

Расширительный бак

Это дополнительное устройство для котла было выявлено и сконструировано с учетом физических свойств нагретых тел. Бак предусмотрен как увеличенная емкость для воды, а точнее ее нагрева. Каждое физическое тело при нагревании увеличивается, и, чтобы трубы не взорвались при большем объеме поступаемой энергии, был придуман отдельный резервуар для воды.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом.

Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т. е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого.

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.



Принцип подключения двухконтурного котла

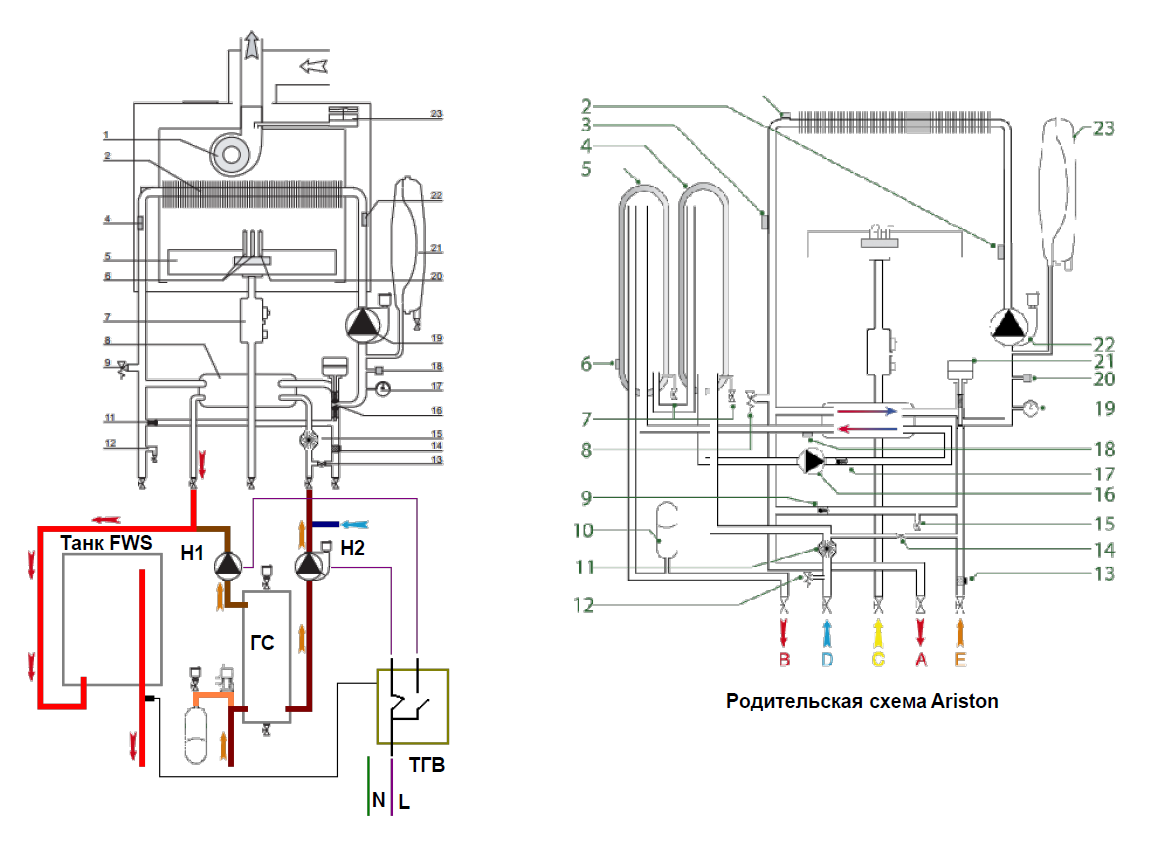

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 3.7 из 5.

Принцип работы двухконтурного газового котла. Об этом вы не знали

Решить вопросы организации автономного теплоснабжения и обеспечения помещения горячей водой можно очень просто, достаточно приобрести один единственный двухконтурны газовый котел той модели, которая сможет обслужить обе системы одновременно. Пользоваться всеми преимуществами такого оборудования можно, только поняв принцип работы. Данные сведения пригодятся и тем, кому требуется своевременно выявить возможные перебои в работе, а также ликвидировать причины их возникновения.

Как устроен котел, обслуживающий сразу два контура

Главное отличие двухконтурного котла от аналогичного с одним контуром состоит в возможности одновременно обеспечивать помещение отоплением и горячей водой. Первичный теплообменник благодаря своему расположению осуществляет нагрев теплоносителя для того, чтобы система отопления во всем помещении могла функционировать полноценно. Вторичный же несёт ответственность за обеспечение помещения горячей водой в нужном объеме.

Стабильность функционирования принципа работы двухконтурного котла может обеспечить только полная исправность и слаженность эксплуатации каждой составляющей.

Конструкционно любой двухконтурный котёл включает в свой состав такие элементы, как:

  • теплообменники в количестве двух штук;
  • камера сгорания, к которой в обязательном порядке прилагается горелочный блок;
  • защитное оборудование;
  • система управления.

Чтобы понять, как именно устроен газовый котёл двухконтурного типа и его принцип работы, следует более подробно рассмотреть отдельно каждый значимый компонент такой конструкции.

Газовые горелки в составе двухконтурного котла

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.

Какими бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за получение тепла для того, чтобы в дальнейшем передать его воде. Если речь идет о двухконтурном котле и его принципе работы, то имеет место наличие первичного и вторичного теплообменника. Первый размещается над горелкой и представлен трубочкой с рёбрами, изогнутой змейкой. Нагретая до нужной температуры вода в теплообменнике продвигается в трёхходовой клапан, после чего поступает в отопительную систему. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они совмещены в едином блоке, на котором также располагаются 4 отверстия. Через 2 из них осуществляется проток воды, ещё 2 ответственны за перемещение теплоносителя, который подается в отопительный контур.

Систему двух теплообменников называют сдвоенной. На рынке представлены отопительные приборы, в которых применяется битермический теплообменник. Для него характерна усложненная конфигурация. Для его изготовления применяется медь, сам элемент представлен расположенными друг в друге трубками: по внешней перемещается теплоноситель, внутренняя служит для движения воды, с помощью которой обеспечивается поставка горячей воды.

Оснащенные подобными теплообменниками газовые котлы отличаются сложностью эксплуатации, последняя заключается в затруднительном очищении от накипи. Однако подобные приборы отопления пользуются спросом, так как отличаются небольшими габаритами и очень быстро нагревают воду.

Как осуществляется управление работой котла

Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается — подобное проявление демонстрируется, если наблюдается:

  • уменьшение давления в газовой системе;
  • максимальное нагревание теплоносителя;
  • отсутствие тяги.

В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно «умное» управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.

Специфика работы котлов с двумя контурами

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.

Читайте так же:

схема и устройство расширительного бака, а так же видео

Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.

Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.

Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.

Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.

Рассмотрим этот вопрос внимательнее.

Содержание статьи

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.

Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.

Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.

Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.

Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.

Устройство

Двухконтурный котел состоит из следующих узлов:

  • Газовая горелка. Она выполняет основную функцию — является источником тепла.
  • Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
  • Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
  • Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
  • Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
  • Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
  • Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
  • Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

  • Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
  • Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Принцип работы

Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.

Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.

Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.

Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.

ОБРАТИТЕ ВНИМАНИЕ!

Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!

В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!

Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Работа с накопительным бойлером

Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.

По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.

Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.

Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.

Полезное видео

В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:

Заключение

Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.

Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.

Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Особенности подключения двухконтурного газового котла

Чтобы в вашем жилище было уютно, необходимо позаботиться о многих мелочах. Однако температурный режим – это одна из важнейших вещей, ведь вряд ли вы назовёте уютным дом, в котором вынуждены ходить в шубе. В частных, да и некоторых многоквартирных домах, всё чаще ставят автономные системы отопления, и здесь возникает вопрос, как подключить двухконтурный газовый котел. Ведь всё, что необходимо для его использования, – подведённая газовая магистраль, при этом уже спустя 2 сезона покупка себя полностью окупает, да и удобство автономного отопления тоже никто не отменял.

Так давайте разберёмся, как установить двухконтурный газовый котел в доме и не наделать ошибок.

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

  1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
  2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
  3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Важно. Монтаж и подключение двухконтурного котла необходимо совершать после этапа проектирования, так как вы уже будете знать конкретное место установки.

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

PLC Управление пневматическими цепями | Пневматическая система для программирования ПЛК

PLC Управление пневматической цепью

Здесь мы обсуждаем управление пневматической цепью ПЛК с различными примерами. Лестничная диаграмма PLC для пневматических цилиндров одностороннего и двустороннего действия.

Пример 1:

Цилиндр двойного действия используется для обработки. Пневматический цилиндр приводится в движение одновременным нажатием двух кнопок. Если отпустить одну из кнопок, цилиндр возвращается в исходное положение.Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение:

Как показано на схеме подключения ПЛК, кнопки PB1 и PB2 подключены к адресам памяти I1 и I2.

I1 и I2 соединены последовательно в лестничной диаграмме для реализации этой логической функции AND.

При одновременном нажатии кнопок PB1 и PB2 адреса I1 и I 2 переходят в состояние 1 из состояния 0, в результате мощность течет через катушку и будет выводиться на катушку 01. Выход на катушке 01 приводит в действие катушку соленоида, и цилиндр движется вперед для выполнения требуемой операции.

Если нажат любой из PB1 и PB2, то соответствующие битовые адреса меняются на 0, поскольку I1 и I2 идут последовательно, если какой-либо из них переходит в состояние 0, на 01 не будет выхода, и, таким образом, соленоид отключается. заряжается и возвращается обратно.

Пример 2:

Цилиндр двойного действия используется для движения вперед и назад. Пневмоцилиндр продвигается нажатием кнопки PB1.Цилиндр возвращается нажатием кнопки PB2. Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение

Схема подключения ПЛК

и лестничные диаграммы показаны на рисунке выше. когда кнопка PB1 нажата, адрес I1 переходит в 1 и, таким образом, будет выход 01. Выход 01 управляет соленоидом Y1, и цилиндр движется вперед,

Когда цилиндр достигает крайнего переднего положения и нажимается кнопка PB2, состояние адреса I2 меняется на 1, и, таким образом, будет выход 02. Выход 02 приводит в действие соленоид Y2, и цилиндр возвращается в исходное положение.

Пример 3:

Цилиндр двойного действия используется для автоматического движения вперед и возврата после достижения крайнего переднего положения. Пневмоцилиндр продвигается нажатием кнопки PB1. Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение

Схема подключения ПЛК

и лестничные диаграммы показаны на рисунке выше.когда кнопка PB1 нажата, адрес I1 переходит в состояние 1 и, таким образом, будет выход 01. Выход 01 управляет соленоидом Y1, и цилиндр движется вперед.

Когда цилиндр достигает крайнего переднего положения и срабатывает концевой выключатель S2, состояние адреса I3 меняется на 1 и, таким образом, будет выход 02. Выход 02 приводит в действие соленоид Y2, и цилиндр возвращается в исходное положение.

Пример 4:

Цилиндр двойного действия используется для прессования. Цилиндр должен двигаться вперед при нажатии кнопки PB1 и возвращаться в течение установленного времени 20 секунд, прежде чем он автоматически вернется в исходное положение. Концевой выключатель S2 используется для определения конца поступательного движения цилиндра. Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение

При нажатии PB1 состояние входа адреса I1 переходит в 1, а выход на O1. Из-за выхода на O1 катушка соленоида Y1 приводится в действие, и цилиндр движется вперед.

Когда цилиндр достигает конечного положения, срабатывает концевой выключатель S2, в результате адрес I3 изменяется на 1 и, следовательно, запускает таймер T1.

Состояние сигнала таймера T1 меняется на 1 по истечении 20 секунд. По истечении 20 секунд будет выходной сигнал O2, установленный таймером T1. Катушка Y2 находится под напряжением, вызывая возвратное движение цилиндра.

Пример 5:

Цилиндр двойного действия используется для непрерывного движения вперед и назад. Цилиндр должен двигаться вперед при нажатии кнопки PB1, и один раз начинается возвратно-поступательное движение, оно должно продолжаться до нажатия кнопки останова PB2. Концевые выключатели используются для определения конечного положения. Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение:

Операции запуска и остановки могут быть реализованы с использованием флага памяти с адресом M1, который устанавливается PB1 и сбрасывается PB2.

Состояние элемента памяти M1 сканируется через нормально разомкнутый контакт, последовательно комбинируется с состоянием датчика S1 для управления запуском и остановом.

Пример 6:

Цилиндр двойного действия используется для движения вперед и назад. Цилиндр должен двигаться вперед при нажатии кнопки PB1 и продолжать движение вперед и назад, пока не будет выполнено 10 циклов операций. Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для выполнения этой задачи.

Решение

Полностью автоматический режим работы цилиндра может быть получен, как и ранее, с помощью концевых выключателей S1 и S2.

Операция пуска и останова может быть реализована с использованием флага памяти с адресом M1, который устанавливается PB1 на I1 и сбрасывается NC контактом обратного счетчика.

Состояние флага памяти M1, сканированное через замыкающий контакт (ступень 2), последовательно комбинируется с датчиком состояния S1 для управления запуском и остановом.

Пример 7:

Нарисуйте пневматическую цепь, электрическую схему ПЛК и лестничную диаграмму для реализации последовательности A + B + B-A-.

Решение

В этой схеме последовательности PB2 используется для запуска программы. Нажатие PB2 приводит к установке последнего состояния памяти M4 и сбросу всех остальных флагов памяти M1, M2 и M3.Первоначально S1 и S3 активируются и генерируют выходы.

Условие 1:

Нажатие PB1 устанавливает флаг памяти M1 и сбрасывает флаг памяти M4. Электромагнит Y1 находится под напряжением. Цилиндр A выдвигается (A +). Датчик S1 отключается при перемещении A, а датчик S2 активируется при достижении конечного положения.

Условие 2:

При срабатывании S2 устанавливается память M2 и сбрасывается флаг памяти M1. Электромагнит Y3 находится под напряжением. Цилиндр B выдвигается (B +). Датчик S3 отключается, когда B перемещается, и S4 активируется, когда достигается конечное положение.

Условие 3:

Когда активирован S4, устанавливается память M3 и сбрасывается флаг памяти M2. Электромагнит Y4 находится под напряжением. Цилиндр B втягивается (B-). Датчик S4 деактивируется при перемещении B, а S3 активируется при достижении исходного положения.

Условие 4:

При срабатывании S3 устанавливается память M4 и сбрасывается флаг памяти M3. Электромагнит Y2 находится под напряжением. Цилиндр A втягивается (A-). Датчик S2 деактивируется при перемещении B, а S1 активируется при достижении исходного положения.

статей, которые могут вам понравиться:
Анимация схемы реле
Программа PLC для смесительного резервуара
Команды счетчика
в ПЛК
Ошибочные представления о PLC Logic
История PLC

% PDF-1.3 % 8006 0 объект > endobj xref 8006 221 0000000016 00000 н. 0000004776 00000 п. 0000006428 00000 н. 0000006627 00000 н. 0000006714 00000 н. 0000006838 00000 н. 0000006929 00000 п. 0000007067 00000 н. 0000007139 00000 н. 0000007329 00000 н. 0000007392 00000 н. 0000007586 00000 н. 0000007649 00000 н. 0000007748 00000 н. 0000007844 00000 н. 0000007907 00000 н. 0000008014 00000 н. 0000008120 00000 н. 0000008183 00000 п. 0000008246 00000 н. 0000008375 00000 н. 0000008438 00000 н. 0000008501 00000 н. 0000008628 00000 н. 0000008691 00000 п. 0000008790 00000 н. 0000008889 00000 н. 0000009002 00000 н. 0000009065 00000 н. 0000009128 00000 н. 0000009252 00000 н. 0000009358 00000 п. 0000009421 00000 н. 0000009484 00000 н. 0000009623 00000 н. 0000009757 00000 н. 0000009820 00000 н. 0000009883 00000 п. 0000010026 00000 п. 0000010089 00000 п. 0000010152 00000 п. 0000010292 00000 п. 0000010355 00000 п. 0000010485 00000 п. 0000010547 00000 п. 0000010704 00000 п. 0000010766 00000 п. 0000010873 00000 п. 0000010935 00000 п. 0000011024 00000 п. 0000011086 00000 п. 0000011197 00000 п. 0000011259 00000 п. 0000011319 00000 п. 0000011377 00000 п. 0000012034 00000 п. 0000012432 00000 п. 0000012454 00000 п. 0000012602 00000 п. 0000012624 00000 п. 0000012774 00000 п. 0000012796 00000 п. 0000012947 00000 п. 0000012969 00000 п. 0000013120 00000 п. 0000013142 00000 п. 0000013292 00000 п. 0000013314 00000 п. 0000013465 00000 п. 0000013487 00000 п. 0000013638 00000 п. 0000013681 00000 п. 0000013703 00000 п. 0000013854 00000 п. 0000013876 00000 п. 0000014025 00000 п. 0000014047 00000 п. 0000014196 00000 п. 0000014218 00000 п. 0000014370 00000 п. 0000014392 00000 п. 0000014540 00000 п. 0000014562 00000 п. 0000014714 00000 п. 0000014736 00000 п. 0000014888 00000 п. 0000014910 00000 п. 0000015058 00000 п. 0000015080 00000 п. 0000015230 00000 п. 0000015252 00000 п. 0000015402 00000 п. 0000015424 00000 п. 0000015575 00000 п. 0000015597 00000 п. 0000015749 00000 п. 0000015771 00000 п. 0000015922 00000 п. 0000015944 00000 п. 0000016096 00000 п. 0000016118 00000 п. 0000016268 00000 п. 0000016290 00000 н. 0000016442 00000 п. 0000016464 00000 п. 0000016616 00000 п. 0000016638 00000 п. 0000016789 00000 п. 0000016811 00000 п. 0000016963 00000 п. 0000016985 00000 п. 0000017137 00000 п. 0000017159 00000 п. 0000017311 00000 п. 0000017333 00000 п. 0000017485 00000 п. 0000017507 00000 п. 0000017658 00000 п. 0000017680 00000 п. 0000017832 00000 п. 0000017854 00000 п. 0000018006 00000 п. 0000018028 00000 п. 0000018180 00000 п. 0000018202 00000 п. 0000018351 00000 п. 0000018373 00000 п. 0000018521 00000 п. 0000018543 00000 п. 0000018694 00000 п. 0000018716 00000 п. 0000018867 00000 п. 0000018889 00000 п. 0000019040 00000 п. 0000019062 00000 п. 0000019213 00000 п. 0000019235 00000 п. 0000019383 00000 п. 0000019405 00000 п. 0000019501 00000 п. 0000019526 00000 п. 0000061358 00000 п. 0000061383 00000 п. 0000102235 00000 п. 0000102260 00000 н. 0000150462 00000 н. 0000150487 00000 н. 0000198812 00000 н. 0000198837 00000 н. 0000228247 00000 н. 0000228272 00000 н. 0000244619 00000 н. 0000244644 ​​00000 н. 0000265927 00000 н. 0000265952 00000 п. 00002

00000 н. 00002

00000 н. 0000315500 00000 н. 0000315525 00000 н. 0000341181 00000 п. 0000341206 00000 н. 0000363758 00000 н. 0000363783 00000 н. 0000385255 00000 н. 0000385280 00000 п. 0000405717 00000 н. 0000405742 00000 н. 0000426279 00000 н. 0000426304 00000 н. 0000448980 00000 н. 0000449005 00000 н. 0000470202 00000 н. 0000470227 00000 п. 0000491512 00000 н. 0000491537 00000 н. 0000512253 00000 н. 0000512278 00000 н. 0000534361 00000 п. 0000534386 00000 п. 0000549427 00000 н. 0000549451 00000 п. 0000558925 00000 н. 0000558950 00000 н. 0000571206 00000 н. 0000571231 00000 н. 0000596022 00000 н. 0000596047 00000 н. 0000620929 00000 н. 0000620954 00000 н. 0000644652 00000 н. 0000644677 00000 н. 0000667583 00000 н. 0000667608 00000 н. 0000689070 00000 н. 0000689095 00000 н. 0000710423 00000 п. 0000710448 00000 н. 0000732681 00000 н. 0000732706 00000 н. 0000754324 00000 н. 0000754349 00000 н. 0000779183 00000 п. 0000779208 00000 н. 0000804355 00000 н. 0000804380 00000 н. 0000827500 00000 н. 0000827525 00000 н. 0000845645 00000 н. 0000845670 00000 н. 0000898873 00000 н. 0000898898 00000 н. 0000943964 00000 н. 0000943989 00000 н. 0000995371 00000 п. 0000995396 00000 н. 0001042235 00000 п. 0001042260 00000 п. 0001094804 00000 п. 0001094829 00000 п. 0000004879 00000 н. 0000006404 00000 п. трейлер ] >> startxref 0 %% EOF 8007 0 объект > endobj 8225 0 объект > поток H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș + v, а tҲECnlta, fd. ˒ = w

Схемы соединений

СХЕМА ЦЕПЕЙ

После прочтения этого раздела вы сможете сделать следующее:

  • Объясните, для чего используются принципиальные схемы.
  • Определите, что обозначают символы на принципиальных схемах.

Принципиальные схемы представляют собой наглядный способ отображения цепей. Электрики и инженеры рисуют принципиальные схемы, чтобы помочь им спроектировать реальные схемы.Вот примерная принципиальная схема.

Важно отметить на этой диаграмме то, что все обозначает. Вы видите, что есть прямые линии, соединяющие каждый из символов вместе. Эти линии представляют собой провод.

Это символ амперметра.

Это символ вольтметра.

Это обозначение резистора.

Это символ переключателя.

Это символ батареи.

Важно помнить об этом символе: длинная полоса вверху представляет собой положительный полюс аккумулятора, а короткая полоса внизу представляет отрицательный полюс.

Ниже приведена фактическая схема, сделанная по схеме выше. Обратите особое внимание на то, насколько похожи схема и реальная схема.

---------

В следующем подразделе вы будете создавать свои собственные цепи из принципиальной схемы по мере того, как узнаете, что такое последовательные и параллельные цепи. Однако, прежде чем вы это сделаете, вам нужно выучить еще два символа.

Это обозначение конденсатора.

Конденсатор используется для хранения электрического заряда.Примером может служить таймер. Мы не будем использовать этот символ, но отметим, что он очень часто встречается на принципиальных схемах.

Это символ лампочки.

Обзор

  1. Принципиальные схемы используются, чтобы показать, как все компоненты соединяются вместе для создания цепи.

Что такое цепь серии RC? Диаграмма фазора и кривая мощности

Цепь

, которая содержит чистое сопротивление R Ом, соединенное последовательно с чистым конденсатором емкости C фарад, известна как последовательная цепь RC. Приложено синусоидальное напряжение, и ток I протекает через сопротивление (R) и емкость (C) цепи.

Последовательная цепь RC показана на рисунке ниже:

Где,

  • В R - напряжение на сопротивлении R
  • В С - напряжение на конденсаторе С
  • В - полное напряжение в последовательной цепи RC

Состав:

Векторная диаграмма последовательной цепи RC

Векторная диаграмма последовательной цепи RC показана ниже:


Шаги по построению фазорной диаграммы

Следующие шаги используются для построения векторной диаграммы RC-цепи

.
  • Возьмем ток I (r.M.S., значение) в качестве опорного вектора
  • Падение напряжения на сопротивлении VR = IR берется синфазно с вектором тока
  • Падение напряжения в емкостном реактивном сопротивлении VC = IXC отображается на 90 градусов позади вектора тока, поскольку ток ведет напряжение на 90 градусов (в чисто емкостной цепи)
  • Векторная сумма двух падений напряжения равна приложенному напряжению V (среднеквадратичное значение).

Сейчас,

V R = I R и V C = IX C

Где X C = I / 2πfC

В прямоугольном треугольнике OAB,

Где,

Z представляет собой полное сопротивление протеканию переменного тока последовательной RC цепью и называется сопротивлением цепи.Измеряется в омах (Ом).

Фазовый угол

Из приведенной выше векторной диаграммы видно, что ток в цепи опережает приложенное напряжение на угол ϕ, и этот угол называется фазовым углом .

Питание в последовательной цепи RC

Если переменное напряжение, приложенное к цепи, определяется уравнением

Затем,

Следовательно, мгновенная мощность определяется как p = vi

Подставляем значения v и i из уравнений (1) и (2) в p = vi

Средняя мощность, потребляемая в цепи за полный цикл, определяется как:

Где cosϕ называется коэффициентом мощности цепи.

Подставляя значения V и cosϕ из уравнения (3), значение мощности будет

.

Из уравнения (4) ясно, что мощность фактически потребляется только сопротивлением, а конденсатор не потребляет никакой мощности в цепи.

Форма сигнала и кривая мощности цепи серии RC

Форма волны и кривая мощности RC-цепи показаны ниже:
Различные точки на кривой мощности получаются из произведения мгновенных значений напряжения и тока.

Мощность отрицательная между углом (180 ° - ϕ) и 180 ° и между (360 ° -ϕ) и 360 °, а в остальной части цикла мощность положительная. Поскольку площадь под положительными контурами больше, чем под отрицательными контурами, чистая мощность за полный цикл составляет положительных .

Разница между схемами и принципиальными схемами

Схемы, принципиальные схемы, электрические схемы, электрические схемы обычно используются в инженерных схемах.Возможно, вы слышали их очень часто, но они немного отличаются друг от друга. Обратитесь к этой странице, чтобы узнать о различиях между принципиальными схемами и схемами.

В этой статье показаны различия между принципиальными схемами и принципиальными схемами, и она может принести вам большую пользу при идентификации компонентов электрической системы, отслеживании цепи и даже при ремонте электрического оборудования.

Схематические диаграммы

Схема или схематическая диаграмма представляет элементы системы с абстрактными и графическими символами вместо реалистичных изображений.Принципиальная схема больше ориентирована на понимание и распространение информации, чем на выполнение физических операций. По этой причине в схеме обычно опускаются детали, не относящиеся к информации, которую она намеревается передать, и могут добавляться упрощенные элементы, чтобы помочь читателям понять особенности и взаимосвязи.

Электронная схема электроники - это то, что рецепт для повара. Он расскажет вам, какие ингредиенты использовать и как их расположить и соединить.Вместо того, чтобы подробно объяснять рецепт, используется схематическая диаграмма для изображения конструкции электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы соединены линиями, показывающими, как соединять компоненты.

Принципиальные схемы также используются во многих других областях, не только в электрических системах.Например, когда вы едете в метро, ​​карта метро для пассажиров представляет собой своего рода схематическое изображение, на котором станции метро обозначены точками. Химический процесс также можно отобразить на принципиальной схеме с символами химического оборудования.

EdrawMax: швейцарский нож для всех ваших потребностей в создании диаграмм

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Электрические схемы

Принципиальная схема (также называемая электрической схемой, элементарной схемой и электронной схемой) представляет собой графическое представление электрической схемы.Принципиальные схемы широко используются для проектирования электрических цепей, изготовления и обслуживания электрического и электронного оборудования. Принципиальные схемы можно разделить на две категории - наглядные принципиальные схемы и принципиальные электрические схемы.

Наглядная принципиальная схема

Графические схемы намного легче понять, чем принципиальные электрические схемы. Соединяя реалистичные электрические компоненты с проводкой, графическая диаграмма позволяет зрителям легко и быстро идентифицировать электрические компоненты системы сразу же, не требуя профессиональных знаний.

Принципиальная электрическая схема

Принципиальная электрическая схема представляет электрическую систему в виде изображения, на котором показаны основные характеристики или взаимосвязи, но не детали. На принципиальной схеме электрические компоненты и проводка не полностью соответствуют физическому устройству реального устройства. Если вы хотите понять схематическую диаграмму, вам необходимо владеть базовыми знаниями в области электричества и физики, а также международно стандартизованными символами.Посмотрите на параллельные цепи ниже, вы можете обнаружить, что батарея представлена ​​двумя короткими линиями, индикаторы - кружком с крестом внутри, а проводка - линией. Инженеры-электрики в основном используют эту схему с унифицированными обозначениями. Ниже представлена ​​принципиальная электрическая схема полупроводниковой электроники.

Принципиальные и принципиальные схемы являются важными инженерными схемами. Программа Edraw all-in-one для построения диаграмм - отличный инструмент для создания схем и принципиальных схем.Бесплатно скачайте программу для создания своих работ.

Статьи по Теме

Программное обеспечение для создания принципиальных схем для Mac

Принципиальная схема Visio Alternative

Создать принципиальную схему для PPT

Принципиальные схемы примеров систем электропроводки солнечной энергии

Примеры электрических схем систем солнечной энергии
Нажмите на 3 кнопки ниже, чтобы просмотреть примеры типовых схем электропроводки и различных компонентов солнечных энергетических систем трех типовых размеров: 2 киловатта, 4 киловатта и 8 киловатт.Эти размеры системы основаны на 100-ваттных солнечных батареях и 5 часах среднего дневного солнечного света. Это объясняется более подробно в нашем руководстве по солнечному излучению. Конечно, в реальных условиях эксплуатации солнечная энергетическая система не вырабатывает полную мощность каждый день.
Эти примеры схем могут представлять системы на 12, 24 или 48 вольт. Базовая конфигурация проводки будет одинаковой для любой системы напряжения. Эти схемы призваны дать общее представление о типовой проводке системы.Некоторые цепи заземления и предохранителей не показаны на электрических схемах для ясности. (щелкните здесь, чтобы центрировать диаграмму)
* Примечание: на основе солнечных панелей мощностью 100 Вт и 5-часового солнечного дня.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: В целях безопасности всегда убедитесь, что все ваше оборудование правильно предохранено и заземлено.Кроме того, обязательно прочитайте и следуйте советам и инструкциям, прилагаемым к вашему оборудованию. Эти примеры схем, хотя и достаточно точные, не заменяют рекомендации лицензированного электрика. Эти примеры являются только руководством и предназначены для демонстрации того, как типичные компоненты системы соединяются вместе.

Создайте свою систему быстро с помощью наших инструментов интерактивного дизайна
(Примечание: эти инструменты дизайна требуют включения JavaScript в вашем браузере)
* Ознакомьтесь с нашей простой оценкой размеров системы «наведи и нажми», чтобы быстро и легко рассчитать количество солнечных панелей и аккумуляторных батарей, которые вам понадобятся для систем различных размеров.
* Наш инструмент для проектирования батарейных блоков избавит вас от путаницы при подключении вашего батарейного блока. Используйте батареи на 2, 4, 6 или 12 вольт, чтобы создать системное напряжение 12, 24 или 48 вольт, используя последовательную и параллельную проводку всего за 4 щелчка мышью. Емкость батарейного блока от 300 до 4000 ампер-часов отображается графически, чтобы вы могли точно увидеть, как соединить батареи вместе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
