Монолитный фундамент: Монолитный фундамент: особенности возведения своими руками

Содержание

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

Так выглядит готовый монолитный ленточный фундамент

Содержание статьи

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания.

Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться.

Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади.

А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

  • Разметка участка.
  • Земельные работы.
  • Уплотнение основания, базовая подсыпка и трамбовка.
  • Разметка ленты.
  • Гидроизоляция.
  • Сборка и установка опалубки.
  • Вязка арматуры.
  • Заливка бетона и его вибрирование.
  • Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки.

Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

состав, особенности, виды, тонкости изготовления

Назад ко всем статьям

18.09.2019

Основой любого здания служит фундамент. Ему предстоит выдерживать нагрузку всего здания и поддерживать его прочность на протяжении длительного времени. Чтобы обеспечивать такие высокие показатели прочности, фундамент должен быть монолитным.

Значение слова монолит можно рассмотреть, как две отдельные части, каждая из которых имеет своё значение. «Моно» – один, а вторая часть означает залит, то есть бетон, залитый за один раз. Результатом такой работы будет фундамент повышенной прочности и надежности.

Преимущества и недостатки

Монолитный фундамент обладает высокими техническими характеристиками. Уникальность монолитного фундамента в том, что его применяют почти всех типах зданий, все это из-за его высокой прочности. Рассмотрим главные преимущества:

  • поддержка высокого уровня прочности на протяжении длительного срока;
  • разные сферы применения и формы фундамента;
  • равномерное распределение нагрузки на грунт;
  • отсутствие зависимости от подземных вод.

По сравнению с перечисленными преимуществами, недостатки просто меркнут на их фоне. Главным и по сути единственным недостатком, если так можно сказать, – является дороговизна изготовления и высокие трудовые затраты.

Однако даже высокие затраты, по мнению и расчётам специалистов, полностью оправдывают себя если правильно соблюдать технологию изготовления. Дома с монолитным фундаментом способны прослужить более 100 лет. Причем первые 50 лет, бетон постоянно набирает прочность.

Виды монолитных фундаментов

В зависимости от вида монолитного фундамента, можно изготавливать любые формы под различные здания. Рассмотрим основные разновидности:

Ленточный – наиболее практичный и ходовой вид монолитного фундамента. Главная его особенность – заливка бетона только под несущие стены. Отличается высокими показателями экономичности и практичности. Возможно применять для создания подвальных помещений.

Использовать можно далеко не во всех типах грунта. Нельзя применять на поверхности, подвергающейся сезонным подвижкам.

Плитный – изготавливается в форме плиты и используется в качестве бетонной подушки. Подобно речному плоту, такой фундамент не «утопает» на подвижных и рыхлых почвах. Однако за такой универсальностью монолита, стоит высокая стоимость. На его изготовление потребуется большое количество арматуры и стройматериалов.

Столбчатый – выглядит в виде монолитных столбиков, которые предназначены чаще всего в качестве опоры ограждений. Часть такого столбика закапывается в землю и не в состоянии выдерживать большие нагрузки, так как подвержен опасности получения внешних повреждений.

Свайный – считается монолитом только в сочетании с ленточным фундаментом. Идея этой конструкции в том, что сваи зарывают до уровня прочных пород в почве, ниже которых они уже не опускаются. Для равномерного распределения нагрузки, сваи нужно связать между собой монолитным железобетонным поясом, который в свою очередь и есть представителем ленточного фундамента. Такие основания используют при возведении многоэтажек.

Устройство монолитного фундамента

Монолитный фундамент состоит из двух основных частей – арматуры и бетона. Только в сочетании друг с другом бетона получится монолитным и прочным. Изготавливают его в несколько этапов.

  1. Сперва нужно вырыть котлован под фундамент и утрамбовать его дно с помощью песка. Это очень важный шаг, так как при его выполнении задается глубина монолитного фундамента.
  2. Изготовление опалубки – производится с помощью установки каркаса под заливку из древесины (доски, фанеры), металлических листов или пластика. Внутренняя поверхность материалов для опалубки, должна быть ровной.
  3. Создание армирующего каркаса из металлических прутьев или армированной сетки. Благодаря арматуре, нагрузка на фундамент распределяется равномерно, обеспечивая нужную прочность и надежность конструкции.
  4. Заливка бетоном. На этом этапе важно правильно замешать раствор и заливать его за один раз, чтобы он был однородной массой. Чтобы при бетонировании избавится от воздуха в растворе, усадку бетона лучше проводить глубинным вибратором.
  5. Гидроизоляция – проводятся после того как бетон уже высох.

Как видим процесс создания монолитного фундамента особо не отличается от обычного бетонирования.

Монолитный фундамент для дома пошаговая инструкция

Насколько качественно зальешь фундамент, так долго дом и простоит – это уже проверенная годами строительная мудрость. Наиболее надежным и долговечным является монолитный фундамент. Что представляет собой подобный тип основания, как его подготовить, разберем подробнее.

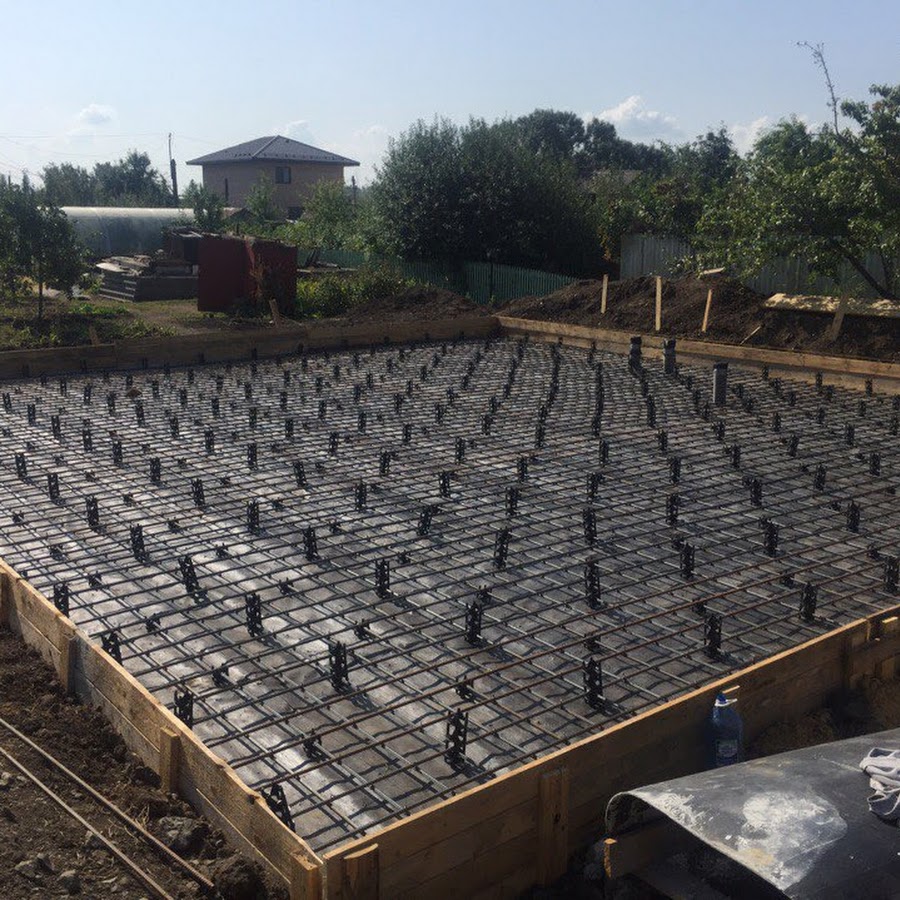

Что представляет собой монолитная фундаментная плита

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

  • Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование. Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
  • Мелкозаглубленный. С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

Для каких грунтов подходит монолитное основание

Чтобы выяснить какой именно тип основания подходит в том или ином случае, проводят детально исследование грунтов. Только на основании полученных данных выносят окончательное решение:

  • Скальный грунт – идеальное основание для любого типа фундамента, представленное осадочными, скальными горными породами. Конечно, строить дом на монолитном основании можно, но нецелесообразно, невыгодно с экономической точки зрения. Скальный грунт сам по себе является отличным подспорьем, на который можно запалубить и более дешевый ленточныйтип. Поэтому дополнительное укрепление бетонным монолитом обоснованно не выгодно. Разве что подобное основание устраивается по желанию клиента.
  • Песчаный грунт – не самый надежный «товарищ» при укладке основания. Но строить на нем монолитную плиту под дом можно, даже нужно. К тому же при таких условиях, закладка подобного типа базиса обойдется дешевле в несколько раз нежели альтернативные варианты основания.
  • Глинистый грунт отличается нестабильностью, так как может содержать в себе довольно много воды, под действием которой глина просто выталкивает на поверхность заглубленные основания. К тому же в зависимости от количества имеющейся воды в грунте будет зависть его несущая способность, которая может быть разной даже на одном участке строительства. Мелкозаглубленный плитный фундамент хорошо подходит под такие условия, он способен выровнять различную несущую способность грунтов, при этом не принять на себя никаких деформаций, разрушений.
  • Болотистые и торфяные грунты самые сложные, «капризные» в плане строительства. Они способны разрушить любой тип фундамента, но только не плитный. Столбчатый и ленточный они просто выталкивают на поверхность или наоборот поглощают, от чего происходит их разрушение. «Плавающий» так «обращаться с собой не позволит». Он прекрасно сохранит свою несущую способность и форму.
  • Грунт с большим перепадом высоты – это запрещенный тип для монолитной плиты, так как она может просто съехать или лопнуть, что приведет к разрушению дома.
Обратите внимание! Если предстоит возведение дома на пучинистых грунтах, склонных к сильному промерзанию, или же на неравномерно сжимающемся, плитное основание подходит идеально. Кроме этого, скорее всего, это единственный доступный и надежный вариант при таких нестабильных условиях.

Как видите, монолит может «дружить» практически с любым видом грунта. В зависимости от него будет различаться лишь технология закладки основания. Например, при сильно пучинистых грунтах производят частичную его замену на щебенку или гравий. Если возводимая постройка легкая, небольшая, то можно использовать вторичный щебень. При строительстве на грунтах с повышенным содержанием грунтовых вод применяют сульфатостойкий бетон, обязательно устраивают дренаж. Также рекомендуем изучить все виды фундамента на нашем сайте и выбрать подходящий для вас.

Положительные и отрицательные характеристики плитного фундамента

Конечно, при выборе типа основы дома, обязательно нужно посоветоваться со с специалистами в этой области. Но и до их консультации нужно четко понимать все преимущества и недоставки плитного основания. Сначала «залезем в бочку с медом»:

  • подходит практически для любых типов грунтов;
  • повышенная несущая способность;
  • может сопротивляться пученению и смещению грунта;
  • дает возможность устройства надежного цоколя, не подверженного воздействию талых вод;
  • относительно простая технология строительства, доступная для самостоятельного воспроизводства;

И никуда без «ложки дегтя» — относительно высокая стоимость за счет монолитного бетонирования и армирования основания по всей площади будущей застройки. Стоимость устройства подобного основания может составлять от 30% до 50% от затрат на возведение коробки дома. Особенно это касается заглубленного фундамента, технология закладки которого требует найм спецтехники для подготовки котлована. Более дешевым можно считать мелкозаглубленное основание. Но и строить на нем можно относительно «легкие» постройки из ячеистых и керамзитных блоков.

Утепленная шведская плита — видеоинструкция

Технология заливки плиты

Построить плитный фундамент своими руками возможно. Для новичков в строительстве даже сложно. Ведь нужно учесть столько нюансов, которые присущи конкретному строительному объекту. Мы попробуем объять всю технологию, но для тех, кто впервые в строительной области собрался что-то делать, рекомендуем обратиться к специалистам за консультацией.

Подготовка основная

Подготовка под монолитный фундамент своими руками заключает в себе устройство котлована. Кроме того, что здесь не обойтись без найма спецтехники, сказать, впрочем, и сказать особо нечего. В соответствии с проектом просто роется котлован для проведения дальнейших фундаментальных работ.

После разработки котлована, рекомендуется последние 10-20 см грунта убрать вручную, чем обеспечится ровность и точность основания. Если же все-таки случился прекоп, то делать засыпку землей этого места до одного уровня крайне не рекомендуется. Лучше разработать котлован до уровня перекопа и увеличить уровень подсыпки до необходимого.

Опалубочные работы

Из прочных строительных досок по периметру подошвы фундамента выставляется опалубка. Бетон подается под давлением, затем вибрируется и все это оказывает приличную нагрузку на опалубку, которая может просто ее выдавить. Поэтому не экономьте на опалубке и организуйте дополнительные подпорки и укрепляющие элементы. Не забывайте выверять опалубку нивелиром или шланговым уровнем.

Устройство подсыпки

После чего устраивается либо песчаная, либо песчано-гравийная подушка, которая в утрамбованном состоянии должна иметь толщину 15-25 см.

Обратите внимание! В некоторых случаях специалисты рекомендуют устраивать не песчаную подсыпку, а укладывать пенопласт или экструдированный пенополистерол высокой плотности. Также при этом стоит учитывать, что на песчаных грунтах дренажную подушку не закладывают!

После устройства подсыпки, по всему периметру котлована производится разбивка осей по шнурам.В отдельных случаях, которые происходят не так часто требуется укладка трубопровода под фундамент для отвода избыточных грунтовых и сточных вод. Это должно происходить именно перед производством последующих работ. И не забываем про гер

Монолитный фундамент: его особенности, виды и технология

Оглавление:
Монолитный фундамент: преимущества и недостатки
Типы монолитных фундаментов: виды и их особенности
Устройство монолитного фундамента: этапы и нюансы работ

Фундамент – это основание дома. Именно на него возлагается вся ответственность за длительный срок эксплуатации строения и на него ложится вся нагрузка от дома. Он просто обязан справляться со всеми силовыми воздействиями, а чтобы он мог это делать в полной мере, он должен быть монолитным. Что такое монолит? Ответ на этот вопрос заложен в самом понятии «монолитный фундамент» – моно, то есть один, в том смысле, что залит за один раз. В результате такого подхода к делу получается цельное основание дома, не имеющее ни одного элемента ненадежности, который мог бы дать трещину. О таком фундаменте и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и особенностями самостоятельного изготовления.

Монолитный фундамент своими руками фото

Монолитный фундамент: преимущества и недостатки

Как и любая вещь, созданная человеком, железобетонный монолитный фундамент имеет свои преимущества и недостатки – чем существеннее первые и менее значительны вторые, тем лучше оказывается вещь (или в данном случае технология) и тем интенсивнее она используется человеком. То, что монолитный фундамент во всех своих разновидностях применяется при строительстве практически всех типов зданий, как раз и говорит о его уникальности и высоких технических характеристиках. Преимуществ у него хоть отбавляй, но именно к значительным, самым главным достоинствам можно отнести следующие моменты.

  1. Как вы уже поняли, самым главным существенным достоинством монолитного фундамента являются его высокие характеристики – в частности прочность и способность выдерживать большие нагрузки. Все остальные достоинства вытекают именно из этого фактора.
  2. Широкая область применения, которая обусловлена тем, что бетон позволяет придать фундаменту любую форму. Именно по этой причине из данного материала по технологии монолитного литья можно создать практически любой известный на сегодняшний день тип основания для дома.

    Монолитный фундамент фото

В принципе, это и все. Если вы считаете, что этого мало, вы глубоко заблуждаетесь – именно благодаря этим качествам бетонный монолитный фундамент получил такое широкое распространение. Только его цельная и неделимая конструкция позволяет ему выдерживать вес дома длительное время. А как же недостатки? Без них тоже не обходится, но они меркнут по сравнению с этими двумя вескими преимуществами. К ним можно отнести следующие моменты.

  1. Самое главное заключается в том, что на сооружение такого основания дома понадобится затратить массу усилий – это довольно трудоемкий процесс, состоящий из массы этапов, каждый из которых нельзя назвать простым.
  2. Из первого недостатка, если его, конечно, можно назвать таковым, вытекает следующий момент – высокая стоимость. Недешево обходятся материалы и немалых денег стоит монтаж монолитного фундамента.

В целом, расчеты специалистов показывают, что такие колоссальные, по мнению многих людей, затраты вполне оправдываются – дома, возведенные на монолитном основании, при условии правильного расчета и полного соблюдения технологии его изготовления, способны служить более века. А сам по себе бетон в первые полвека только набирает свою полную прочность.

Типы монолитных фундаментов: виды и их особенности

Как и говорилось выше, с помощью бетона по методу монолитного литья можно возвести практически любой тип фундамента, известный современному человеку. Некоторые из них применяются довольно  часто, а другие редко. Ознакомимся подробнее с наиболее распространенными разновидностями монолитных фундаментов.

  1. Ленточный монолитный фундамент. Это, пожалуй, самый распространенный тип монолитного фундамента. Его отличительная особенность заключается в том, что бетонное основание дома заливается только под его несущими стенами. Среди его преимуществ можно выделить экономичность, возможность создания цокольного этажа или подвального помещения и, естественно, высокие технические характеристики. Среди недостатков можно отметить тот факт, что возвести такой фундамент можно далеко не на каждом типе грунта – для сильно подверженных сезонным подвижкам грунтов он не подойдет.

    Монолитный ленточный фундамент фото

  2. Плитный монолитный фундамент. Это большая бетонная плита, простирающаяся под всем строением – не важно, стоит на ней стена или нет. Это монолитная бетонная подушка, которая на почве работает как плот на реке – непотопляемый фундамент, который отлично подходит для рыхлых и подвижных грунтов. Единственным недостатком такого основания дома можно назвать высокую стоимость – для его создания понадобится очень много арматуры и бетона. Если говорить о преимуществах, то здесь можно выделить полную изолированность дома от почвы, которую создает бетонная плита.
  3. Столбчатый монолитный фундамент. Монолитные столбики, которые погружены одной своей частью в почву – такой фундамент даже монолитным можно назвать с натяжкой, если на эти столбики не установить еще сверху ленточное основание. Некоторое подобие армопояса – такой фундамент также не сможет нести большие нагрузки, так как столбики будут просто погружаться в почву под весом строения. Этот фундамент целесообразно использовать для строений малого веса.

    Столбчатый монолитный фундамент фото

  4. Свайный монолитный фундамент. Назвать его таковым можно только в том случае, когда он залит вместе с ленточным фундаментом. Суть такой конструкции сводится к тому, что сваи, заглубленные до прочных пород в почве, служат в качестве опор, которым попросту некуда больше опускаться. Чтобы равномерно распределить нагрузку от здания по всем сваям, их стягивают единым монолитным поясом из железобетона, который является ничем иным, как ленточным фундаментом. Используется такое основание исключительно при строительстве тяжелых многоэтажных зданий.

Как видите, говорить о том, какой тип монолитного фундамента лучше, а какой хуже, как минимум будет неправильно – каждая из его разновидностей просто имеет различное назначение и используется согласно своим характеристикам.

Устройство монолитного фундамента: этапы и нюанс

Фундамент: использование интегрированной системы перекрытий

Выбор

Когда дело доходит до строительства монолитного купола, у мастеров-самодельников есть выбор: они могут подрядить бетонные работы или, при наличии квалифицированной помощи, они могут взяться за работу сами.

«Но, — предупреждает вице-президент Гэри Л. Кларк, — неправильная установка опалубки фундамента может привести к заливке форм бетоном. Поэтому необходима тщательная аккуратность, и, если строительство ведется на холме или в пойме, лучше проконсультироваться с подрядчиком по бетону.”

Поскольку прочность монолитного купола исходит от самого здания, а не от его фундамента, фундамент купола не требует вертикальной прочности, необходимой для обычной конструкции.

В областях с медленным движением грунта используется интегрированный фундамент пола, поэтому корпус и купол перемещаются вместе.

Для куполов диаметром более 50 дюймов обращайтесь в компанию Monolithic по особым вопросам строительства.

Шаг 1. Подготовьте площадку

Используйте нерасширяющийся заполнитель, например песок и гравий.(Проконсультируйтесь с подрядчиком или поставщиком о том, какой тип заливки лучше всего подходит для вашего местоположения.) При заливке любого бетонного пола учитывайте пароизоляцию. Пароизоляция может быть сделана из тяжелого пластика, помещенного под песок, который находится под полом. Или после того, как пол застынет, можно нанести пароизоляционное покрытие прямо на бетон.

Шаг 2. Установка контрольной точки и контрольной панели

Установите наземную ставку в качестве ориентира, который станет центральной точкой и точкой, которую называют «уровнем». Выровняйте подушку по отношению к контрольной точке.

Этап 3. Выкопайте траншею

Внутри досок выкопайте траншею, которая обеспечит: вертикальную бетонную стену, не позволяющую животным копать под домом; откос, чтобы газон не доходил до уровня пола; участок для кольцевой балки. В эту траншею закладывается арматура. (Глубина траншеи определяется глубиной, необходимой для защиты от замерзания и / или откоса.)

Шаг 4: Установите платы формы

Уложите обрезанную до нужной высоты фанеру горизонтально по периметру подкладки. С помощью шурупов прикрепите доски к деревянным кольям на расстоянии около 12 дюймов друг от друга.Проверить ровность опалубочных досок и подушек.

Шаг 5: Водоводы, трубопроводы, вода, канализационные линии

Коммунальные и коммуникационные линии (Интернет, ТВ, телефон) можно разместить под плитой. Медные трубы без стыков и сварных швов, снижающие вероятность утечки, рекомендуются для прокладки водопроводов под плитой. Обычно домовладельцы могут устанавливать эти приспособления, но в некоторых местах требуются лицензированные электрики и сантехники. А на некоторых участках требуется пароизоляция: большой кусок пластика, который закрывает заливку и предотвращает попадание воды через пол.

Шаг 6: Размещение арматуры

Проемы купола требуют дополнительных стоек по бокам и дополнительной арматуры в фундаменте из кольцевой балки. Уложите фундаментную арматуру по горизонтальной сетке поперек площадки. Используйте пластиковые стулья, чтобы поднять арматуру с площадки. В обширном грунте разместите дополнительную арматуру радиально по периметру. Технические характеристики и размер купола определяют количество и размер арматуры.

Шаг 7: Заливка бетона

Нанять подрядчика, который смешает и разлить, или попросите сотрудников помочь вам.Накройте пол пластиковым листом или используйте шланг, чтобы оставить бетон влажным в течение нескольких дней, чтобы он затвердел.

Шаг 8: Измерьте стойки

Чтобы обозначить размещение стоек, после того, как пол вылит и затерт до желаемой гладкости, но все еще влажный, сделайте Xs в бетоне на расстоянии 5 дюймов от внутренней части опалубки и примерно от 10 до 12 дюймов по периметру.

Шаг 9: Установите стойки

При X засыпается с помощью погружения в куски L-образной арматуры по периметру фундамента длиной примерно 4 фута.

Шаг 10: Подготовка шпоночного паза

Keyway — это выемка, вырытая в мокром бетоне, глубиной примерно 1 дюйм и шириной от 2 до 3 дюймов; она окружает периметр, где размещаются стойки, и фиксирует оболочку купола на фундаменте. После того, как стойки затвердеют в бетоне, согните их параллельно фундаменту. . Покройте весь пол и изогнутые стойки пластиком. Теперь вы готовы прикрепить Airform.

Примечание: шпоночный паз можно устранить, используя шероховатую поверхность, такую ​​как поверхность, созданная зубчатым шпателем, равным ширине корпуса, на котором будет установлен купол.

Шаг 11: тепловой перерыв

После того, как купол построен, может быть рекомендован термический разрыв. Это может быть 2″ пенополистирол или 1″ из полиуретановой пены наносится на внешнюю поверхность фундамента стены, затем покрывают, засыпаны или штукатурку.

Перепечатано из Roundup-Winter 1999

Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев

Наиболее зданиям нужен фундамент, чтобы выдерживать вес конструкции и нагрузок на крышу и пол в землю.Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основы, потому что они такие легкие. Но для любого здания около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры широкие участки бетона у основания фундаментных стен. Oни равномерно распределите вес здания в почве, чтобы предотвратить трещины и колебания в конструкции выше.Фундаментные стены обычно 8 или толще и простираются от верхней части опор до фундамент здания. Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.

В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным.Этот процесс увеличивает стоимость строительного проекта. и на это уходит большая часть времени.

Любые вода, замерзающая под традиционным бетонным фундаментом, нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман места под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается храповик или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды повреждение.

В Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией заморозков считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные морозные стены непомерно глубоки и непомерно дороги, люди экспериментируя с разными решениями, получая смешанные результаты. Помогать строителей в этих районах Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В проектах FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.

Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.

В Фундамент из плит Аляски и другие конструкции FPSF оказались эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений тоже. Используя аналогичную утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона При необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает только одну конкретную доставку и одну период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

подобно обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, полностью изолированных от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Это может быть метла, терка или гладкая отделка. Также его можно украсить любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.

Хотя в некоторых юрисдикциях кодекса разрешено использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из которых всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание отделение специально позволяет плавучие монолитные фундаменты из плит для зданий планируемого вами размера.

Монолитные плавающие плиты не рекомендуется использовать на наклонных на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.

1. ТИПИЧНЫЙ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАСТИНЫ Эти данные относятся ко всем регионам с максимальной глубиной промерзания. менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.

2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от взбивания за счет укладки всего монолитного фундамента с водопроницаемым гравием.

3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг дизайн, интервью и статьи появились в Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере. принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe Acrobat Reader

Типы фундаментов зданий | Бетонный фундамент

Примечание. Цель этой страницы — помочь вам понять различные типы бетонные фундаменты, используемые при строительстве сараев. Всегда консультируйтесь с инженером и Ваш местный муниципалитет, прежде чем делать фундамент для вашего здания.Помните, что все типы фундаменты должны быть спроектированы в соответствии с последними стандартами IBC (International Building Коды) и несущей способности грунта. Кроме того, размер здания, количество истории и предполагаемое использование конструкции также необходимо учитывать в фундаменте дизайн.

Фундамент с бетонными столбами

Использование: Этот тип фундамента в основном используется в зданиях со столбами и балками. стиль (или подобная) конструкция, в которой основные опорные стойки далеко разнесены.Важно иметь столб под каждой несущей стеной после. На этом типе фундамента также могут быть построены столбовые амбары для защиты столбы от гниения.

Преимущества: Очень доступный фундамент

Недостатки: Нельзя использовать с обычными конструкция, в которой стены обрамлены шпильками, за исключением тяжелых конструкционных классов балка устанавливается первой.

Стоимость: Примерно 150–300 долларов за каждый пирс, в зависимости от размера. и глубина причала.

Примечания: Для использования в амбаре или гараже, бетонная плита и пирсы заливаются на в то же время для создания единого монолитного защищенного от мороза фундамента.

Как сделать (опоры и плита): Выровняйте площадку (сняв весь верхний слой почвы), просверлите отверстие со шнеком под каждую опорную стойку подготовить каменное основание (см. подготовка площадки), установите форму бетонной плиты из бруса 2×6 для плиты толщиной 5-1 / 2 дюйма, поместите две арматуры в каждое отверстие (согните верх каждой арматуры под углом 90 °), установите проволочную сетку на место (см. изображение слева), залить опоры и перекрытие Бетонная смесь №3500.Закончить бетон.

Как это сделать (только опоры): Для конюшен, где нет бетонной плиты необходимо, просверлив все отверстия, установить строительные трубы (выше на уровне земли) и закрепите трубы на месте, чтобы они не двигались, когда бетон залил. Затем с помощью транзитного или вращающегося лазерного уровня отметьте каждую трубку на сверху, убедившись, что труба в самой высокой точке возвышается на 4 дюйма над землей. (может быть выше в самой нижней точке, если площадка находится не на уровне), отрежьте трубку на каждой отметке, сделав убедитесь, что каждый разрез прямой.После этого залить бетон, сделать верх каждой гладь и выровняйте пирс и подождите не менее 3 дней, пока бетон не схватится. После того, как бетон застынет, разложите камень между опорами и уплотните его, убедившись, что что верх вашей каменной основы почти на одном уровне с вершиной опор.

Размер используемых опор: Чаще всего используются размеры от 18 до 24 дюймов в диаметре. Точный размер каждой опоры должен определить инженер. Глубина сверления отверстий зависит от уровня мороза в вашем районе. Удостовериться в просверлить отверстия ниже линии промерзания.

Фундамент монолитный

Также известен как фундамент плиты-на-уровне и иногда упоминается как Плавающая плита.

Использование: В основном используется в более теплом климате, где земля не замерзает и не замерзает. также на каменистых участках, когда сверлить ямы или рыть траншеи сложно или невозможно ниже линии мороза. Также часто используется для небольших построек и сараев.

Преимущества: Более доступный, чем обычный фундамент, и может быть преобразован в FPSF (Frost Protected Shallow Foundation) путем добавления пены Ridgid утеплитель по периметру.

Стоимость: Зависит от размера, толщины плиты, региона и т.д.

Примечание: Позвоните в местный муниципалитет, чтобы узнать, есть ли у этого типа фундамент разрешен в вашем районе и проконсультируйтесь с инженером, чтобы правильно спроектируйте его для своего района.

Что нужно сделать: Выровняйте площадку, сняв верхний слой почвы, выкопайте глубину 12–16 дюймов. траншеи по периметру с уклоном внутрь стены траншеи (как показано) и уплотните почву. Дно траншеи должно быть не менее 12 дюймов в ширину. Далее подготовим каменное основание (см. подготовка площадки), установка бетонной опалубки (мы рекомендуется плита толщиной 5-6 дюймов) и поместите все необходимые арматурные стержни и проволочную сетку в место. Мы рекомендуем как минимум (3) стержня №4 внутри траншеи и проволоку. сетка для плиты. Залить бетон и закончить плиту.

Обычный фундамент

Использование: Этот тип фундамента стоит дороже, но его можно использовать в различных строительных приложениях. Этот фундамент можно использовать для сараи, гаражи, дома и многие другие постройки.

Преимущества: Обеспечивает очень прочный защищенный от мороза фундамент. Может быть выполнено либо из цементных блоков, либо в виде полной заливной бетонной стены.

Стоимость: Зависит от глубины, размера основания и местности, в которой вы живете. Также в зависимости от того, сделан ли фундамент из цементных блоков или из заливного бетона стена.

Примечание: Ширина и толщина основания должны быть рассчитаны в соответствии с IBC, несущей способностью почвы и предполагаемым использованием вашей конструкции. Глубина фундамента должна быть ниже линии промерзания вашего участка. Обычно, ширина основания варьируется от 12 дюймов до 18 дюймов в ширину и от 6 до 8 дюймов в толщину.

Как сделать: Подготовьте сайт (см. подготовка площадки), копаем траншеи ниже линии промерзания, уплотните дно траншеи (по желанию), установите форму для фундамента (сохраняя верхний уровень), установите две или три арматуры №4 на место и заливаем бетон. После того, как бетон затвердеет (2-3 дня), установите форма для заливки фундаментной стены со всеми необходимыми вертикальными стержнями, и затем заливаем бетон.После заливки бетона установите анкерные болты и завершите верхнюю часть основы, сделав ее гладкой и ровной. Другой вариант — положить 8-дюймовые или 10-дюймовые цементные блоки поверх бетонного основания, сохраняя хотя бы один ряд блоков над землей. Позже вам нужно будет налить цементируйте внутри блоков и установите анкерные болты.

Заключительные примечания: Для предотвращения проникновения воды через фундамент стены, обычные фундаменты (а иногда и фундаментные плиты) требуют снаружи фундаментной стены покрыть водостойким покрытием. Также может потребоваться установка дренажных труб для отвода воды от здание.

18 Средневековых изобретений, изменивших мир

После падения Рима на Западе в 5 веке нашей эры созданный им вакуум власти заставил его прежние завоевания превратиться в столетия жестоких войн, голода, болезней и раздоров.

И все же, несмотря на постоянный страх смерти, в средние века было достаточно спокойствия для больших скачков в науке и изобретениях.

Эти 18 средневековых изобретений являются яркими примерами. Некоторые из них были настолько важны, что в конечном итоге проложили путь к современному миру, в котором мы живем.

Следующий список далеко не исчерпывающий и не содержит определенного порядка.

1. Печатный станок был революционным

Источник: Даниэль Ходовецкий / Wikimedia Commons

Печатный станок, вероятно, является самым важным изобретением средневековья. Он вырвал контроль над распространением информации у государства и церкви и проложил путь протестантской реформации, эпохе Возрождения и Просвещению.

Хотя знаменитая пресса Иоганна Гуттенберга была разработана в 15 веке, ее история восходит к Китаю 3 века. Без современного мира действительно было бы совсем другое место.

2. Кофейня опередила свое время

Источник: Эким Каглар / Wikimedia Commons

Любой, кто когда-либо побывал на Ближнем Востоке, подтвердит, что кофе является огромной частью их культуры. Впервые он появился в Османской империи где-то в 15 веке и покорил весь Османский мир.

Вскоре после этого повсюду возникли кофейни, и в Европу в ранний современный период появился кофе.

3. Тяжелый плуг привел к аграрной революции

Появление тяжелого плуга в 6 веке произвело революцию в сельском хозяйстве во всем мире. Ранее конструкция отвала с отвалом ограничивала свою эффективность, поскольку приходилось искать компромисс между весом и способностью тянуть бегунок.

Тяжелые плуги представили колеса для замены направляющих своих предшественников, что позволило им значительно увеличиться в размерах и использовать металлические компоненты, при этом их по-прежнему могли тянуть тягловые животные.

После этого резко увеличится производство продуктов питания, что в конечном итоге будет способствовать большей части современной истории, не говоря уже о резком изменении ландшафта.

4. Торцевой спуск / механические часы заменили песочные часы

Источник: Rauantiques / Wikimedia Commons

Разработка краевого спуска привела к созданию первых механических часов примерно в 1300 году нашей эры. К 15 веку они получили широкое распространение по всей Европе.

Их изобретение быстро бросило вызов популярности песочных часов и в конечном итоге изменило всеобщее восприятие времени.

5. Бумажные «деньги» старше, чем вы думаете

Источник: PHGCOM / Wikimedia Commons

Первое зарегистрированное использование государственных бумажных денег произошло в Китае 11 века. Эта валюта заменила те, которые производились частными предприятиями того времени.

Все случаи их использования заключались в предоставлении формы простого векселя, подлежащего оплате эмитентом на предъявителя по требованию. Они были предназначены для устранения необходимости носить с собой драгоценные металлы, которые можно было легко потерять или украсть.

Марко Поло напишет о своих наблюдениях за этим нововведением по возвращении в Европу, но это не станет обычным явлением в Европе до конца 1600-х годов.

6. Песочные часы были отличным средством отсчета времени

Источник: Michael Himbeault / Flickr

Песочные часы впервые появились в Европе в 8 веке нашей эры, но, похоже, стали обычным явлением в начале 14 века. Они быстро заменили старые средства измерения времени, такие как солнечные часы, и были особенно полезны в длительных морских путешествиях.

СВЯЗАННЫЕ: 15 ИЗОБРЕТЕНИЙ, КОТОРЫЕ СДЕЛАЮТ ВАШ 2019 ГОД НАМНОГО ИНТЕРЕСНОГО

К 15 веку они были обычным явлением на кораблях, в церквях и в промышленности. Они были первым надежным, многоразовым и довольно точным средством измерения времени, и их заменили только с изобретением механических часов.

7. Порох изменил мир

Источник: Mondebleu / Wikimedia Commons

Францисканский монах Роджер Бэкон был первым европейцем, который в 13 веке подробно описал процесс производства пороха.

Конечно, сегодня общеизвестно, что порох широко использовался в Китае с IX века, и Роджер, вероятно, получил свою формулу из китайских источников.

Многие считают, что он был завезен в Европу через монголов, но это горячо обсуждается. Однако произошла война, и мир в целом изменился навсегда.

8. Доменная печь впервые появилась в Швейцарии и Германии

Источник: Tungsten / Wikimedia Comons

Доменные печи могут возникать еще в 1 веке нашей эры в Китае, но впервые появились в Европе в 1200-х годах.Эти первые доменные печи были очень неэффективными по современным меркам.

Самые старые европейские образцы были построены в Дюрстеле и Лапфиттане в Швейцарии и Зауэрланде в Германии. Есть также некоторые предварительные свидетельства более ранних в Ярнбоосе, Швеция, которые датируются примерно 1100 годом нашей эры.

9. Ликер был средневековой вещью

Источник: Marco Verch / Flickr

Дистилляция для производства спиртных напитков, по-видимому, берет свое начало в «Монгольском перегонном кубе», который впервые появился в 7 веке нашей эры.При этом все еще использовалась перегонка с замораживанием, при которой жидкость замораживалась и кристаллы воды удалялись.

Неизвестно, использовался ли он для производства алкоголя.

Перегонный куб в том виде, в каком мы его знаем сегодня, возможно, впервые появился в Ираке 8 или 9 веков, когда арабский алхимик Аль-Кинди использовал его для производства алкоголя. Однако это горячо обсуждается.

Позже он распространился в Европу, а именно в Италию, и впервые был описан Салерно в 12 веке. Большинство историков считают, что настоящие перегонные кубы для производства алкоголя, по-видимому, впервые появились в Европе в 13 веке.

10. Тачка была изобретена в средние века

Источник: Public Domain / Wikimedia Commons

Тачка, хотите верьте, хотите нет, изобрели только в средние века. Хотя подобные устройства могли быть в Китае и Древней Греции, первое упоминание о них появилось в Европе 12 века.

Они быстро докажут свою ценность, но не сразу добьются успеха. Однако к 15 веку они стали обычным явлением для всего, от добычи полезных ископаемых до строительства.

11. Аркбутан — знаковое сооружение Средневековья.

Источник: Wikimedia Commons.

Аркбутан — знаковая архитектурная особенность Средневековья. Впервые они появились в готических церквях с 12 века и до сих пор внушают благоговение.

Эти архитектурные особенности внезапно позволили возводить здания намного выше, чем считалось возможным ранее, с более высокими потолками, более тонкими стенами и гораздо большими окнами.

Это связано с тем, что эти формы контрфорса обеспечивали гораздо большую опорную силу по сравнению с более традиционными формами.

Без этого средневекового изобретения последовавшие за ним архитектурные формы действительно выглядели бы совсем иначе.

12. Вращающееся колесо было изобретено в Индии.

Источник: Ninaras / Wikimedia Commons.

Прялки возникли в Индии где-то между V и X веками нашей эры. В конечном итоге они попали в Европу позже, в средние века благодаря Шелковому пути.

Они быстро вытеснили более традиционный метод ручного прядения и были предпосылкой для более поздних инноваций, сделанных во время промышленной революции, таких как прядильная машина Jenny и прядильная машина.

Таким образом, можно утверждать, что прялка помогала заложить основы современного мира — как бы маловероятно это ни казалось на первый взгляд.

13. Приливная мельница впервые появилась в Ирландии

Источник: Flore Allemandou / Wikimedia Commons

Водные и ветряные мельницы, как известно, использовались с древних времен, но приливные мельницы кажутся исключительно средневековой инновацией.

Недавние исследования показали, что самые ранние образцы этих мельниц датируются 6 веком нашей эры в Ирландии, но они, возможно, использовались в римском Лондоне — но это предположение.

Некоторые из них сохранились до наших дней, включая мельницу с вертикальными колесами, расположенную в Килотеране недалеко от Уотерфорда, EIRE. Они даже упоминаются в знаменитой книге Судного дня 1086 года.

14. Шкворневые рули на корме уменьшили мир

Источник: Bernd Klabunde / Wikimedia Commons

Штифтовые рули, установленные на корме, были главное нововведение в средние века.До своего существования лодки и большие корабли маневрировали простыми веслами или простыми рулями.

Они оказались очень успешными и использовались до конца средневековья. Впервые они начали появляться на изображениях примерно в 12 веке.

Несмотря на это, они проявили себя, когда полностью оснащенные корабли стали обычным явлением в 14 веке и стали предпосылкой для наступающей Эпохи открытий. Неожиданно у европейцев появился полезный инструмент для навигации по мировым океанам.

15. Очки все прояснили

Источник: Конрад фон Сест / Wikimedia Commons

Роджер Бэкон сделал первое окончательное упоминание об очках в 13 веке. Похоже, что они были впервые разработаны в Италии неким Алессандро ди Спина из Флоренции.

Это подтверждается проповедью, произнесенной монахом-доминиканцем по имени Джордана да Пиза в конце 13 века.

Он писал: «Не прошло и двадцати лет с тех пор, как было найдено искусство изготовления очков, обеспечивающих хорошее зрение… ».

Это изобретение могло бы значительно улучшить качество жизни людей с нарушениями зрения и по сей день — как подтвердит автор.

16. Беговые краны облегчили строительство

Источник: Ji-Elle / Wikimedia Commons

Краны с беговыми дорожками представляли собой простые деревянные подъемные и опускающие устройства с приводом от человека, разработанные и широко использовавшиеся в средние века.

Их часто можно увидеть изображенными на изображениях и картинах того периода во время сборки монолитных зданий, таких как замки и соборы.

Первое исчерпывающее упоминание об одном из них, называемом Magna Roat, было в некоторой французской литературе примерно до 1225 года нашей эры. Они стали обычным явлением в портах, шахтах и, очевидно, на стройках того времени.

17. Пушка навсегда изменила войну

Источник: Antgirl / Flickr

Самые ранние пушки могут быть датированы Китаем 12 века, а самое раннее известное изображение — скульптура из наскальных рисунков Дазу в Сычуани, датируемая примерно 1128 годом нашей эры.

Самые старые из существующих оригинальных произведений происходят из Китая 13 века и включают знаменитую бронзовую пушку Увэй (1227 г. н.э.), ручную пушку Хэйлунцзян (1288 г. н.э.) и ружье Ксанаду (1298 г.).

Технология в конечном итоге распространилась по Европе с одним из первых зарегистрированных случаев их использования англичанами в битве при Креси против французских арбалетчиков.

Они навсегда радикально изменили бы ход войны.

18. Астролябия была ранним компьютером.

Источник: Elrond / Wikimedia Commons.

Астролябия были эффективными инклинометрами и, по сути, могут считаться ранними компьютерами.Они станут бесценными для астрономов и мореплавателей при определении наклонного положения по отношению к данному небесному телу днем ​​или ночью.

Более ранние образцы, похоже, действительно существовали в Александрии в 5 веке нашей эры, но они достигли своего пика изощренности в средние века. Отчасти они вдохновили более позднее развитие механических часов.

Via: Mediumists.net, listverse.com, lordsandladies.org

Процесс строительства монолитного купола | DOMTEC International

Ниже вы узнаете больше о нашем подходе к каждому проекту, а также о некоторых наших методах строительства бетонных куполов.Существует огромное количество факторов, которые потенциально могут повлиять на развитие проекта, но это покажет вам основы того, как мы работаем.

Подножки

В зависимости от несущей способности грунта, геотехнических отчетов и любых дополнительных туннелей для рекультивации земляного полотна спроектирован и построен фундамент из непрерывной кольцевой балки. По завершении все материалы и оборудование, необходимые для монолитной конструкции купола, помещаются в фундамент.

Форма воздуха DomeSkin ™

Изготовленная по индивидуальному заказу водонепроницаемая наружная кровельная мембрана DomeSkin ™ прикрепляется к основанию и надувается. В зависимости от размера купола этот процесс занимает от нескольких минут до пары часов.

Утеплитель

Теперь надутый монолитный купол завершается изнутри, что позволяет избежать дорогостоящих задержек из-за погодных условий.Изоляция из пенополиуретана, применяемая нашими специалистами, обеспечивает начальную жесткость и тепловой барьер от внешних элементов, защищая бетон и сыпучие продукты хранения от экстремальных циклов замораживания-оттаивания и конденсации.

Арматура

Арматура крепится к пенопласту, обеспечивая дополнительную жесткость и каркасную структуру для бетона.

Добавить комментарий

Ваш адрес email не будет опубликован.
