Сэндвич-панели — это тип строительных материалов, применяющийся для отделки крыши и внешних стен зданий любых типов (жилые, коммерческие, многоэтажные, производственные строения и другие). Компания «КлимПанель» производит и продает многослойные плиты кровельного и стенового типов.

Панельный тип отделки используется как для оборудования крыши построек, так и обустройства стен конструкции. Но плиты, применяемые для разных поверхностей, обладают перечнем отличий, заключающихся в:

• механических характеристиках;
• уровне защиты от условий внешней среды.

Рассмотрим подробнее конструктивные особенности панелей.

Механические показатели

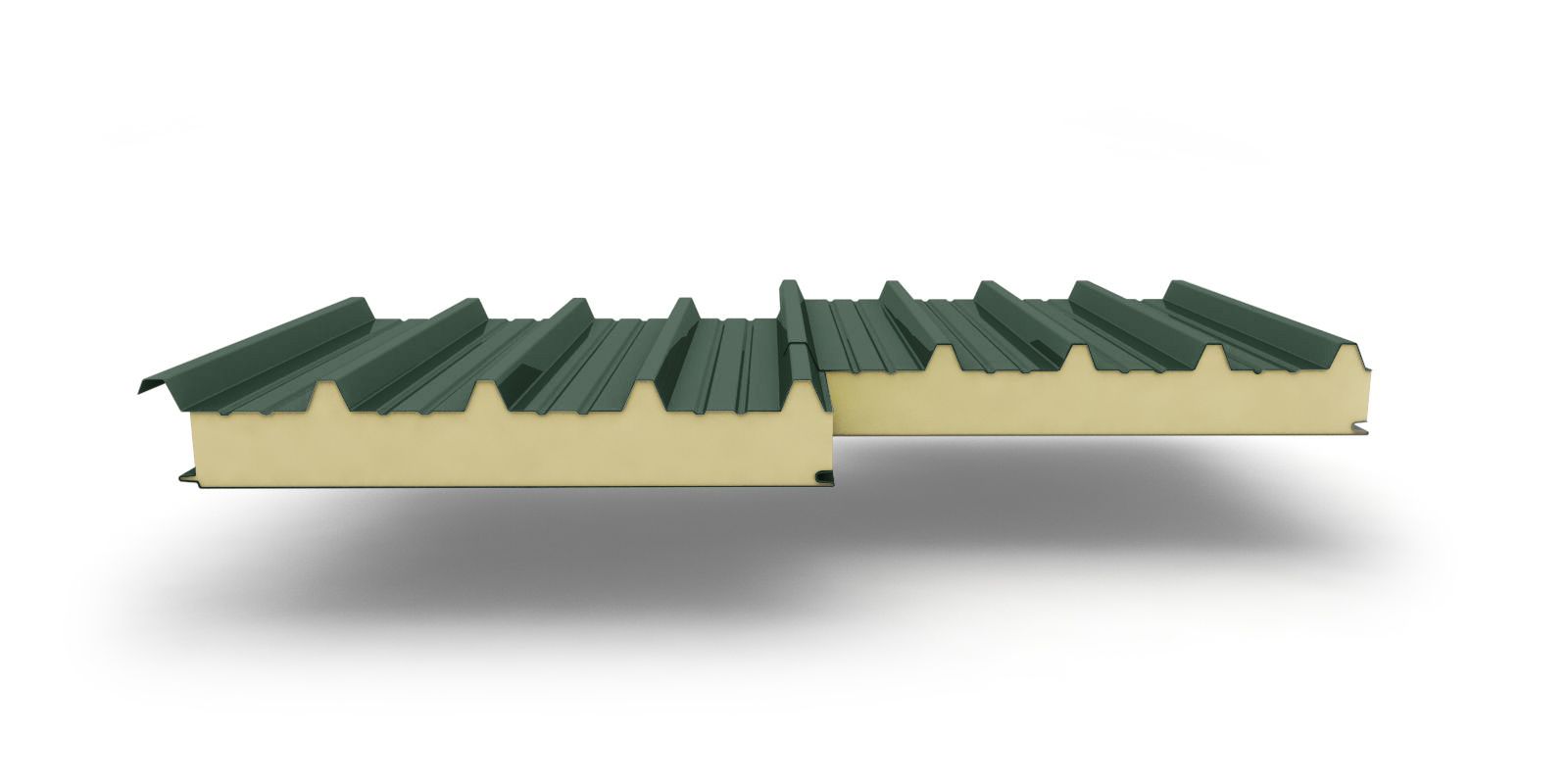

Кровельные сэндвич-панели в отличие от стеновых, обладают более высоким уровнем прочности в поперечном сечении. Свойство обеспечивается за счет применения нескольких видов укрепления:

• ребер жесткости;
• ламелей из минеральной ваты.

Применение таких технологий необходимо для того чтобы плиты выдерживали не только собственный вес, но и тяжесть осадков, которые могут задерживаться на поверхности.

Стеновые покрытия конструируются с целью повышенной стойкости на сжатие и сдвиги, так как их задача удерживать свой вес и тяжесть кровли с осадочными массами. Зачастую плиты устанавливаются на каркасную основу. Это дает дополнительную гарантию на выдерживание постройкой нагрузок.

Защита от воздействий окружающей среды

Оба типа многослойных материалов должны быть устойчивы к проникновению влаги и воздействию солнечных лучей, так как эти неблагоприятные факторы пагубно влияют на состояние постройки в целом. Но именно поверхность кровли испытывает наибольшую нагрузку от выпадающих осадков. В связи с этим при изготовлении сэндвичей для отделки крыши применяется гидрофобный утеплитель, который не боится воды. Это его свойство достигается путем внедрения закрытой мелкоячеистой структуры и обработки материала веществом, защищающим от пропитывания влагой.

Еще одним неблагоприятным воздействием окружающей среды являются прямые солнечные лучи. Ультрафиолет способствует выцветанию лакокрасочного покрытия и потускнению поверхности. Кровельные панели подвержены контакту с солнцем с наибольшей продолжительностью. Поэтому, чтобы избежать последствий, мы добавляем в краску ультрафиолетовые стабилизаторы, количество которых больше в сэндвичах для крыши, чем в аналогах для стен.

Стоимость за 1 квадратный метр (м

Остались вопросы? Задайте их нашим менеджерам!
+7 495 981 51 06
ПН-ПТ с 8:30 до 18:00

Стеновые сэндвич панели: характеристики и особенности монтажа

Тенденции современного строительства заключаются в использовании материалов, отличающихся максимальной функциональностью и приемлемой стоимостью. Одним из вариантов являются сэндвич панели, которые представляют собой многослойные конструкции. Они состоят из двух профилированных облицовочных покрытий из оцинкованной стали и слоя утеплителя между ними, обладающего хорошими теплоизолирующими и звукоизолирующими свойствами.

 Для дополнительной защиты металла на его поверхность наносят специальное полимерное покрытие, представленное широкой цветовой гаммой. Оно не только предохраняет стеновые сэндвич панели от механических повреждений и появлений сколов и царапин, но и придает материалу декоративный вид. Внутреннее пространство конструкции заполняется с помощью плит из минеральной ваты или пенополистиролом.

Минеральная вата является материалом природного происхождения и состоит из волокон, пространство между которыми заполнено воздухом. Она устойчива к воздействию высоких температур и химических веществ, отличается приемлемой стоимостью и способностью сохранять свои линейные параметры. Главный недостаток минеральной ваты — снижение теплоизоляционных свойств при увлажнении.

Пенополистирол отличается небольшим весом, хорошими теплоизоляционными свойствами, устойчивостью к воздействию влаги и высоких температур. Однако он менее стоек, чем минеральная вата и склонен к возгоранию. Специальные добавки позволяют получать материал малогорючего типа.

Для более прочного соединения облицовочных листов с утеплителем применяется метод горячего прессования, выполняющегося с использованием клеевых композитных составов.

Технические характеристики

Благодаря особенностям конструкции и технологии изготовления сэндвич панели отличаются следующими эксплуатационными свойствами:

• хорошей теплоизоляцией, особенно при использовании в качестве слоя утеплителя минеральной ваты;
• небольшим весом;
• устойчивость к негативным воздействиям атмосферы и климата;
• простота монтажа и последующего ухода;
• высокой прочностью;
• сохранение полезной площади сооружений при установке панелей в качестве ограждающих элементов;
• минимальные сроки сборки.

Кроме того, если купить сэндвич панели для строительства дома, то в дальнейшем не потребуется тратить финансы на их поддержание в первоначальном виде. Не нужно ни ежегодного окрашивания, ни обработки различными составами для сохранения структуры материала.

К основным характеристикам сэндвич-панелей относятся:

• Габаритные размеры. Ширина стандартного листа может быть равна 1000, 1190 и 1200 мм, а толщина варьируется от 50 до 250 мм. Длина панелей составляет от 1 до 20 м.
• Вес. Свойства применяем материалов и технология изготовления многослойной конструкции обеспечиваютминимальную массу даже у габаритных изделий. При этом панели с пенополистиролом в качестве изоляции легче, чем при использовании минеральной ваты.
• Материал утеплителя. От его вида зависяттеплоизоляционные и звукоизоляционные свойства панелей и возможность их эксплуатации в различных климатических условиях. К примеру, изделия с минеральной ватой в качестве утеплителя нежелательно использовать в районах, где наблюдается резкий перепад температур в течение дня. Это способствует накапливанию влаги, а она значительно ухудшает свойства материала.
• Коэффициент теплопроводности. Он определяет эффективность использования многослойных конструкций и является одним из важных показателей. Покупая сэндвич панели, следует обратить внимание на значение коэффициента теплопроводности.

Применение панелей

Сочетание интересного дизайна с небольшой массой, прочности с долговечностью и высокой несущей способностью обеспечивает широкий спектр использования многослойных конструкций. Стеновые панели применяются для сооружения быстровозводимых зданий разного назначения, от магазинов и торговых центров, до частных гаражей и станций технического обслуживания. Они могут служить как отделочным, так и основным конструкционным материалом, и используются для строительства стен, перекрытий и перегородок.

Кровельные панели применяются для сооружения крыш жилых и хозяйственных построек. Они не требуют дополнительной обработки и сохраняют первоначальный вид длительное время.

Монтаж сэндвич-панелей

Соединение сэндвич-панелей между собой осуществляется за счет наличия классической системы Z-lock. Это значительно упрощает их сборку и способствует устранению “мостиков холода”. Благодаря конструктивным особенностям и техническим характеристикам монтаж сэндвич панелей не требует использования специальной техники и сложных инструментов. Однако при возведении различных сооружений следует соблюдать технологию, иначе здания будут промерзать на стыках.

Подготовка основания

Важным этапом строительства различных объектов из сэндвич-панелей является сборка каркаса. От ее выполнения зависят прочность и долговечность возводимых сооружений. Приступая к работе, проверяют соответствие ширины пролета габаритным размерам панелей, причем они должны закрепляться на расстоянии не менее 5 см от края.

В качестве основания могут использоваться:

• Каркас из металла. Фиксацию на нем панелей осуществляют с помощью специальных винтов, для чего в опорных элементах делают отверстия. Их диаметр должен быть несколько меньше, чем размер крепежа.
• Направляющие из дерева. В этом случае крепление сэндвич панелей выполняется саморезами.
• Бетонные конструкции. Для их соединения с панелями используют дюбели, которые вставляют в предварительно сделанные отверстия, и анкера.

Прежде чем приступить к сборке, следует подготовить основание, удалив с него загрязнения и обработав защитными составами.

Укладка панелей

Облицовку перегородок, перекрытий и стен сэндвич-панелями можно выполнять двумя способами — вертикальным или горизонтальным. Выбор определенного варианта зависит от конструктивных особенностей каркаса и возможностей получения минимального количества отходов.

Вертикальную укладку начинают от одного из углов. Сначала фиксируется первый ряд, а затем последующие. При необходимости в местах его соединения с цоколем сооружения прокладывают слой утеплителя, в качестве которого используется пенопласт или пенополистирол. Вертикальность поверхности обязательно выверяют с помощью отвеса.

При горизонтальной укладке первый ряд сэндвич-панелей устанавливают на цоколе, выравнивая по разметке и располагая их пазом вниз, что позволяет избежать затекания влаги внутрь. Для уплотнения вертикальных соединений используют минеральную вату или монтажную пену.

Узлы примыкания плит обрабатывают герметиком, смазывая паз замка прямо перед скреплением конструктивных элементов. При этом нужно следить, чтобы сэндвич панели были состыкованы без деформации уплотнителей и зазоров между отдельными плитами. Для декоративного эффекта и дополнительной защиты узлов примыкания используют доборные элементы.

Способы соединения

При выборе крепежа для сэдвич-панелей следует учитывать материал каркаса, поскольку от этого зависит прочность возводимой конструкции, ее несущая способность и долговечность. Сырьем для изготовления фиксирующих элементов служит углеродистая сталь, а дополнительную защиту металла от влаги и появления коррозии обеспечивают горячим цинкованием.

Закрепляя сэндвич-панели, необходимо соблюдать следующие правила:

• использовать саморезы со специальной поддерживающей резьбой, которая предотвращает деформацию листов и позволяет сохранить их линейные размеры;
• соблюдать расстояние от места установки крепежа до края панели, которое должно быть не меньше 50 мм;
• располагать соединительные элементы к лицевой поверхности под углом, равным 90⁰;
• закручивать самонарезающие винты с уплотнительной шайбой из резины до полного прилегания, избегая при этом их деформации.

Общее число крепежных элементов указывается в документации на объект строительства и зависит от его типа и интенсивности ветровых нагрузок в процессе эксплуатации. Поэтому прежде чем купить сэндвич панели, следует определиться со способом их соединения.

Особенности монтажа

При возведении зданий и построек из сэндвич-панелей необходимо обращать внимание и на соблюдение техники безопасности, особенно если в качестве утеплителя используется минеральная вата. В этом случае обрезку отдельных элементов проводят в защитном респираторе, поскольку частицы волокон материала могут стать причиной раздражения, аллергической реакции и более серьезные заболевания дыхательных путей и кожных покровов.

Кроме того, нужно соблюдать температурный режим проведения монтажа и не выполнять работы в условиях, которые могут значительно повлиять на свойства материала и конструкции в целом. Так, дождь может привести к ухудшению теплоизоляционных характеристик сэндвич-панелей с минеральной ватой в качестве утеплителя.

Осуществлять монтаж каждой плиты нужно без перерывов, поскольку без закрепления должным образом велик риск ее падения и деформации. В результате придется купить сэндвич панель, чтобы заменить поврежденный элемент.

Уход за сооружениями из сэндвич-панелей

Чтобы обеспечить сохранность строительных объектов разного назначения из сэндвич-панелей, необходимо осуществлять за ними своевременный уход, который включает:

• Проверку целостности полимерного покрытия и предотвращение появления царапин и сколов на защитном слое. Для этого не рекомендуется прислонять к поверхности ограждающих конструкций временные опоры, погрузочную технику и другое оборудование, которое может нанести ущерб. Деформация защитного слоя может повлечь проникновение влаги и разрушение металла из-за образования коррозии. При обнаружении царапины или скола полимерного покрытия следует их своевременно устранить, используя подходящие материалы.
• Запрет на присоединение любых дополнительных устройств, без предварительного обеспечения возможности распределения нагрузки. Поскольку стеновые сэндвич панели не рассчитаны на лишний вес, то монтаж оборудования может привести к повреждению конструкций.
• Очищение поверхности от загрязнений и поддержание в надлежащем состоянии. Это необходимо не только для сохранения декоративности здания, но и для устранения природных катализаторов. Активные соединения хлора и азота, образующиеся в результате кислотных дождей, химические реагенты для таяния снега, сажа и копоть от выхлопных газов, грязь и пыль способствуют ухудшению защитных свойств полимерного покрытия и его повреждению. Это может привести к растрескиванию краски и появлению доступа загрязняющих веществ к цинковому слою, а затем к его истончению и разрушению.

Для очистки достаточно промыть стеновые сэндвич панели водой, предварительно убрав опавшие листья, хвою и крупные фракции мусора. Слишком большое загрязнение удаляют с поверхности, используя специальные моющие средства. После окончания выполняют очистку элементов водосточной системы.

Особое внимание следует уделять осмотру сэндвич-панелей в зимний период. Во-первых, они могут быть повреждены при очистке снега. Чтобы этого избежать, нужно проводить его уборку без привлечения механических устройств и оборудования. Идеальным вариантом, особенно для кровли, является монтаж специальной системы антиобледенения. Она состоит из нагревательного кабеля, автоматических устройств и устраняет наледь, не повреждая поверхность панелей. Система антиобледенения также устраняет талую воду, не давая ей разрушать полимерный слой сэндвич-панелей.

При соблюдении технологии монтажа, обеспечении надлежащего ухода и своевременного устранения повреждений сэндвич-панели прослужат длительный срок, сохраняя свои эксплуатационные свойства и декоративность.

Что такое сэндвич-панели? — строительство быстровозводимых зданий из сэндвич панелей кровельных, стеновых от компании СК Битэкс

• Промышленные здания
• Логистические и складские комплексы
• Торговые комплексы, рынки
• Промышленные холодильники
• Спортивные комплексы

Существует разделение сэндвич-панелей на два вида по их функциональному назначению:

• стеновые сэндвич-панели
• кровельные сэндвич-панели

Стеновые сэндвич-панели используются в качестве ограждающих конструкций стен и перегородок внутри здания

Кровельные сэндвич-панели предназначены для устройства кровли.

В зависимости от назначения толщина панелей может варьироваться.

Сэндвич-панель представляет собой трехслойную металлическую конструкцию, состоящую из двух слоев горячеоцинкованного стального листа, с декоративным защитным полимерным покрытием и теплоизоляционного слоя. Крепление всех элементов между собой выполняется с помощью двухкомпонентного клея на полиуретановой основе.

Цветовое покрытие сэндвич — панелей подбирается по желанию заказчика по оригинальным каталогам цветов RAL, либо может быть подобран любой другой желаемый оттенок.

Основные преимущества сэндвич-панелей:

• Высокая степень огнестойкости
• Хорошая тепло и звукоизоляция
• Высокие показатели экологичности
• Устойчивость к агрессивным воздействиям окружающей среды и перепадам температур
• Высокая прочность и малый вес
• Небольшая цена
• Простой и быстрый монтаж

Эти и другие качества делают сэндвич — панели одним из самых востребованных и практичных материалов в современном строительстве.

Чем отличаются стеновые сэндвич панели от кровельных?

Главная → Полезные статьи → Чем отличаются стеновые сэндвич панели от кровельных?

Объявления производителей пестрят специфическими названиями – стеновые панели, кровельные, кассетные профили и т.д. Потребителю не всегда ясно, что скрывается за этими терминами. Чем отличаются стеновые сэндвич панели от панелей кровельных? Почему кровельные конструкции обходятся на 10-15% дороже своих стеновых аналогов? Какими уникальными свойствами они обладают?

Механические свойства

При одном и том же собственном весе кровельные трехслойные панели должны обладать большей механической прочностью, в особенности в поперченном направлении, ведь располагаются они горизонтально, а кроме собственного веса должны выдерживать и вес скапливающихся осадков, в первую очередь снега. По этой причине их укрепляют всевозможными способами, например дополнительными ребрами жесткости, ламелями минеральной ваты, более прочным каркасом, на который они монтируются.

Стеновые панели должны наоборот обладать высокими свойствами, в частности сопротивлением на сдвиг и сжатие. Выдерживать собственный вес, вес кровли и осадков, скопившихся на ней. Впрочем, требования к механическим свойствам стеновых трехслойных конструкций могут быть и вовсе минимальны, если они монтируются на каркас. Тогда они должны выдерживать только ветровую нагрузку.

Стойкость к воздействию окружающей среды

Например, проникновению внутрь влаги. Несмотря на то, что утеплителей как стеновых, так и кровельных сэндвич панелей одинаково нуждается в защите от влаги, кровля объективно испытывает на себе воздействие большего количества влаги. А поэтому здесь всегда используются гидрофобные утеплители, свойства которых достигаются либо специальной технологии производства – мелкоячеистая структура закрытого типа в случае ППС и ППУ – или с помощью обработки материала утеплителя специальными веществами, снижающими ее проникновение вглубь утеплителя. Так же используются специальные полимерные гидрозащитные пленки.

Причем они должны быть проницаемы для влаги и паров изнутри, но не вовнутрь. Это делается с той лишь целью, чтобы в случае намокания материала утеплителя он могу высохнуть. При монтаже стеновых сэндвич панелей использование подобной пленки хоть и рекомендовано, но не обязательно. А вот в кровельных панелях – обязательно. Более того, здесь используется специальная гидроветрозащитная пленка с армирующими волокнами, чтобы еще более повысить механические свойства конструкции.

Наконец, оба типа панелей постоянно находятся под воздействием прямого солнечного света. Как известно, это приводит к выцветанию красок, их потускнению со временем. Чтобы избежать этого в лакокрасочные материалы добавляют ультрафиолетовые стабилизаторы. По идее их количество/качество в кровельных панелях должно быть выше, т.к. они находятся в общем случае чаще и дольше под солнечными лучами.

Так же механическая прочность лакокрасочного покрытия должна быть выше, во многом из-за постоянного воздействия осадков. Однако, на практике ни то, ни другое требование не соблюдается, и для производства наружной обшивки используются совершенно идентичные стальные листы.

Сэндвич панель. Виды и применение. Плюсы и минусы. Особенности

Сэндвич-панель – трехслойная строительная плита, состоящая из жесткой двухсторонней облицовки и внутреннего утеплителя. Она используется для возведения короба здания, полов, его перекрытия, крыши. Панель является основным материалом скоростного каркасного строительства. Она может использоваться для возведения промышленных, административных и жилых зданий.

Возможно изготовление сэндвич-панелей из различных материалов, что влияет на их эксплуатационные качества и свойства.

Наружные слои плиты собираются из:

• Листовая сталь.
• Гипсокартон.
• OSB.
• Пластики.

Панели с покрытием из листовой стали используются для возведения крыш, а также стен различных промышленных и технических зданий. Из них строят магазины, автомойки, торговые центры. Они имеют высокую атмосферную устойчивость, при этом не рассчитаны на большие несущие нагрузки. Это обусловлено использованием очень тонких листов. Обычно в их качестве применяется профнастил или оцинковка. В связи с этим материал совершенно не подходит для возведения жилых зданий. К такой стене нельзя крепить полки, стеллажи и т.д.

Сэндвич-панель со стенками из гипсокартона применяется для возведения внутренних перегородок. Такое изделие не рассчитано на большую несущую нагрузку, При этом оно имеет хорошую адгезию со шпаклевками. Сделанные из панелей межкомнатные перегородки можно ровно и аккуратно задекорировать.

Сэндвич панели из OSB плит считаются наиболее универсальными и распространенными. В качестве их оболочки используется ориентированно-стружечная плита. Она достаточно жесткая и крепкая. Панели из нее могут применяться для возведения наружных и внутренних стен, межэтажного перекрытия, полов, кровли. На такую поверхность со стороны фасадов можно установить сайдинг, вагонку, профлист или другую отделку. С внутренней стороны панели из OSB плит после монтажа дополнительно закрывается гипсокартон. Также возможно провести отделку деревянной рейкой, вагонкой.

Сэндвич-панель с пластиковой облицовкой предназначена для изготовления внутренних перегородок. Обычно их используют в кинотеатрах, в магазинах, торговых центрах. Внешние слои делают из ПВХ, полиэстера, пурала, пластизола. Преимущество таких поверхностей в отсутствии необходимости дальнейшей декоративной отделки. Они сразу имеют привлекательный внешний вид, и после монтажа не нуждаются в любых доработках. При этом такие изделия при получении механического повреждения плохо поддаются восстановлению.

Между внешними листами сэндвич-панелей располагается утеплитель. В его качестве используют:

Все 3 материала являются отличными утеплителями, но существенно отличаются по эффективности. Наиболее теплым из них является полиуретан, следующими идет пенополистирол и минеральная вата. Так, для обшивки фасада здания достаточно полиуретановой панели толщиной 80 мм. Для достижения таких же теплоизоляционных качеств придется использовать плиту из пенополистирола сечением 100 мм, или с минеральной ватой 120 мм.

Сэндвич-панели из полиуретана очень востребованные строительные материалы. Они используются преимущественно для возведения технических зданий, для которых приоритетным значением выступает компактность. Данные изделия плохо подходят для жилых помещений, поскольку являются пожароопасными. Пенополистирол также имеет низкую устойчивость к воздействию огня. В случае пожара такие плиты требуют полной замены.

Панели из минеральной ваты уступают по теплоизоляционным качествам, при этом данный утеплитель не горит. В отличие от пенополистирола и полиуретана, он обладает еще и звукоизоляционными качествами.

В зависимости от назначения сэндвич-панели бывают:

• Кровельные.
• Стеновые.

Кровельные предназначены специально для изготовления кровли зданий. Их использование позволяет одновременно выполнить перекрытие от осадков, а также провести утепление крыши. Несущей способность таких панелей вполне достаточно, чтобы по ним ходить во время монтажа или при обслуживании кровли. В своем большинстве такие плиты подходят только для скатной крыши. В отдельных случаях они не имеют финишного покрытия и в дальнейшем закрываются наплавляемой мембраной.

Стеновые панели могут применяться для строительства наружных стен, межкомнатных перегородок. Их отдельные конфигурации могут применяться в качестве межэтажного перекрытия или пола для первого этажа.

В целом сэндвич-панели используются для строительства:

• Модульных зданий.
• СИП домов.
• Коттеджей по канадской технологии.
• Каркасных строений.

Сэндвич-панель получила широкое распространение для строительства промышленных и торговых помещений. Почти все современные супермаркеты, ледовые катки и прочие развлекательные заведения построены с их использованием. Кроме этого материал стал все чаще применяться для возведения жилых зданий.

Все это обусловлено положительными качествами панелей:

• Низкая стоимость.
• Высокая скорость строительства.
• Минимальные требования к фундаменту.
• Отличные теплоизоляционные качества.

В первую очередь популярность панелей обусловлена низкой себестоимостью возведения стен и кровли их них. Данный способ строительства является самым дешевым. При этом получаемые в результате здания вполне пригодны для проживания, работы или других нужд. Они могут привлекательно отделываться декоративными материалами, поэтому внешне ничем не уступают классическим строениям.

Высокая скорость монтажа позволяет буквально за 3-7 дней построить короб здания из сэндвич-панелей при наличии точного проекта и при условии подготовки плит на заводе. Конечно такая скорость характерна при работе профессиональной строительной бригады, и применима при монтаже жилого дома 70-100 м². Быстрая сборка сопровождается минимальными вложениями на оплату труда рабочих. Строительство кирпичом или газоблоком сопровождается куда большими тратами на зарплату каменщиков.

Здания из сэндвич-панели очень легкие. Это позволяет при их строительстве выбирать дешевый свайно-винтовой фундамент. Во-первых, на его возведение уходит минимум финансов, а во-вторых, такой фундамент быстро строиться и отстаивается. Все это позволяет перейти на возведение короба здания без большой технологической паузы.

Несмотря на массу достоинств, использование панелей имеет весьма существенные недостатки:

• Сложность прокладки скрытых коммуникаций.
• Практическое осложнение дальнейшей модернизации строения не по начальному проекту.
• Необходимость в детальном проектировании.
• Недопустимость отклонения от технологии монтажа.
• Невозможность строительства без помощи подсобника или подъемной техники.

Первым недостатком строений из сэндвич-панелей выступает сложность прокладки скрытых коммуникаций. В панелях нельзя делать штробы, как на стенах из кирпича, пеноблока или бетона. Проводка, водопроводные трубы, все должно прокладываться снаружи. Можно изначально продумать этот момент и сделать разводку снизу из стяжки пола, что частично решает проблему видимых коммуникаций.

Панели закрепляются на каркас, который изначально подогнан под каждую плиту. Если возникнет желание на готовом строении увеличить площадь фундамента, чтобы поставить пристройку, то это создает много сложностей.

Перед тем как начать строиться с использованием панелей, нужно полностью составить проект со всеми размерами. Нельзя просто купить материал, и потом его пилить на нужные куски. Зачастую строительство подразумевает изготовить сэндвич-панель под проект с индивидуальными размерами. В таком случае все собирается на стройплощадке как конструктор.

Монтаж панелей выполняется с точным следованием технологических нюансов, о чем неподготовленный человек не знает. Плита в зависимости от места расположения должна крепиться особенным образом, кроме этого она перед установкой на место запенивается монтажной пеной на торцах. В зависимости от решений в проектах, крепление может выполняться с помощью шпилек, болтов, крупных саморезов или болтов.

Панели очень массивны, при этом достаточно легкие. Их небольшой вес во многих случаях позволяет отказаться от использования подъемной техники. При этом в любом случае при монтаже требуется помощник, поскольку поднять сэндвич-панель только своими силами не получится.

Несмотря на бытующие мнение,  в большинстве случаев сэндвич-панель нельзя назвать экологически безопасным материалом. К примеру, очень востребованные в частном строительстве плиты с ОСБ облицовкой содержат формальдегиды. Они добавляются при прессовании ОСБ для лучшей связки стружки между собой.

Несмотря на все достоинства строительства с использованием сэндвич-панелей, но этот материал все же уступает классическим фасадным стройматериалам по надежности. Они прослужат в разы дольше, перенесут механическую нагрузку, удары, навешивание шкафчиков, стеновых турников и т.д. В случае же с сэндвич-панелями, то они нуждаются в аккуратном обращении. Однако такие стены не идут трещинами при неравномерной усадке фундамента, а слегка перекашиваются. Заметить это можно по плохо закрывающимся дверям и окнам.

Похожие темы:

Металлические стеновые и кровельные сэндвич-панели в Екатеринбурге — «Скандинавские системы»

Сэндвич панели давно стали незаменимым строительным материалом и основой многих современных зданий. Это универсальный продукт, незаменимый в современном строительстве, имеющий уникальные характеристики — высокая несущая способность, небольшой вес, прекрасная теплоизоляция, прочность, легкость сборки-разборки, высокая влагостойкость, огнестойкость и шумоизоляция, устойчивое антикоррозионное облицовочное покрытие.

Они широко применяются для возведения торговых и офисных помещений, сельскохозяйственных зданий, складских помещений, промышленных корпусов и др. Кроме того, сэндвич-панели широко используются при реконструкции фасадов и для утепления уже существующих зданий.

Сэндвич-панели Ruukki — Ventall поставляются с наполнителями из разных материалов (полиуретан, полиизоцианурат, жесткая минеральная вата и пенополистирол), в различном диапазоне толщин, покрытий, профилирования обшивки, многих стандартных и нестандартных цветов, а также с возможностью осуществления как вертикального, так и горизонтального монтажа. Все это обеспечивает свободу наших клиентов в выборе материалов для устройства стеновых и кровельных ограждающих конструкций в соответствии с требованиями проектов.

В ассортименте компании «Скандинавские Системы» представлены следующие сэндвич-панели:

• сэндвич панели Ruukki (Руукки), производимые непосредственно в Финляндии на заводе Ruukki, с минераловатным наполнителем финской фирмы Paroc (Парок).

• сэндвич панели Ruukki Ventall (Руукки Венталл), производимые на заводе Руукки в России. В качестве утеплителя, здесь используется конструкционная минеральная базальтовая вата Nobasil T_s, производства компании Izomat (Словакия) — для кровельных сэндвич панелей; для производства стеновых сэндвич панелей применяется утеплитель СЭНДВИЧ БАТТС — С и К компании Rocwool. Компания «Венталл» первый российский производитель сэндвич панелей.

• сэндвич панели Ruukki Polska (Руукки Польша); отличительной особенностью сэндвич панелей, производимых на заводе Руукки в Польше, использование в качестве утеплителя, помимо минеральной ваты, пенополиуретана (PU), полиизоцианурата (PIR) и пенополистирола. Панели Ruukki обеспечивают прекрасную тепловую изоляцию. Панели с PU, PIR (с наполнителем из полиуретана и полиизоцианурата) имеют улучшенное замковое соединение стыка, обладающее более высокими свойствами теплоизоляции. Благодаря воздухонепроницаемому панельному исполнению объекта, сокращаются эксплуатационные расходы здания, в частности, расходы на отопление, охлаждение и кондиционирование воздуха. Сэндвич-панели с наполнителем из жесткого пенополиуретана — это универсальный современный продукт, который, благодаря высокой термической изоляционной способности, может применяться в любых условиях эксплуатации. Широкая гамма цветов и профилирования облицовки, а также возможность соединения со столярно-строительными изделиями позволяет реализовать оригинальные строительные и архитектурные проекты, для которых необходимо легкое и быстрое возведение конструкций внешних и внутренних стен, а также кровельных перекрытий объектов различного размера и разнородного назначения.

• торговые центры;
• логистические центры;
• сельскохозяйственные фермы;
• спортивные залы;
• выставочные здания;
• административные здания;
• холодильные цеха;
• морозильные цеха;
• фармацевтические фабрики.

Важно отметить, что все сэндвич-панели Ruukki-Ventall производятся из высококачественных составляющих элементов, благодаря чему, имеют серьезные конкурентные преимущества.

• обшивка сэндвич панелей Руукки-Венталл — оцинкованная сталь с полимерным цветным покрытием I-го класса цинквоания, со слоем цинка не менее 275г/м²; толщина стали не менее 0,6 мм;
• наполнитель — теплоизоляционный материал, ведущих марок: Paroc (Парок), Izomat (Изомат), Rocwool (Роквул) и др.;
• клей для сэндвич панелей — полиуретановый клей производства Huntsman Holland B.V.

Цена сэндвич панели зависит от многих факторов. Мы сможем сориентировать Вас по ассортименту и цене на сэндвич панели Руукки — Венталл по телефону или в нашем офисе.

По вопросам приобретения сэндвич панелей Ruukki в Екатеринбурге обращайтесь в компанию «Скандинавские системы» по телефону +7 (343) 287-12-70 . Прайс на сэндвич панели можно получить, отправив запрос на электронную почту: [email protected]

Наша компания осуществляет поставку сэндвич панелей «под ключ»:  расчет, поставка и профессиональный монтаж сэндвич панелей.

опасности строительства сэндвич-панелей

В течение последних нескольких десятилетий в строительстве все шире использовались «сэндвич-панели». Они дешевы, легки, просты в установке, гигиеничны и способны обеспечить отличный тепловой барьер. Хотя они не разжигают пожары, они были причастны к быстрому распространению огня, вызванному опасной операцией.

Что такое «Сэндвич-панели»?

Сэндвич-панель состоит из сердечника из изоляционного материала, помещенного между двумя слоями металла, обычно из стали или алюминия, скрепленных под давлением.Изоляционный материал может быть горючим или негорючим. Список используемых материалов, от худшего к лучшему, и их горючесть следующие:

• Пенополистирол или полиэтилен (легковоспламеняющиеся)
• FRP или полиэфирная смола, армированная стекловолокном (горючая)
• Полиуретан или полиизоцианат (горючий)
• Стекловолокно или минеральная вата (негорючие)

Почему они опасны?

Здание, построенное из сэндвич-панелей, не сохраняет свою целостность при пожаре, и панели могут фактически способствовать распространению огня.Сердечники из полистирола и полиэтилена начинают плавиться при температуре около 200 F, что позволяет этим пластмассам течь и подпитывать огонь, как легковоспламеняющаяся жидкость. Полиуретан, полиизоцианат и стеклопластик воспламеняются в диапазоне от 650 F до 1000 F. Все эти материалы при горении выделяют густой черный сажистый дым. И все будет гореть, независимо от того, содержат он огнезащитный состав или нет, при правильных условиях. Все здания этого типа конструкции классифицируются Международной организацией по стандартизации как Каркас (1).Здания этой конструкции имеют свойство разрушаться при пожаре.

Панели из стекловолокна или минеральной ваты не горят, но они плохо выдерживают огонь, а также имеют тенденцию к разрушению. Здания этого типа конструкции классифицируются ISO как негорючие (3).

Где используются сэндвич-панели?

Сэндвич-панели широко используются в пищевой промышленности, холодильных камерах, электронике и фармацевтике, но их можно найти практически везде.

Как определить, использовались ли при строительстве дома горючие или негорючие панели?

Это сложный вопрос, и даже инспекторы ISO допускают ошибки. За исключением вскрытия панели, лучший и наиболее точный метод — это узнать название компании, которая изготовила панель, а затем ознакомиться с ее техническими данными.

Какие шаги можно предпринять для минимизации потерь при пожаре в конструкции из горючих сэндвич-панелей?

1. Опасные процессы, которые могут быть источниками возгорания, должны быть надлежащим образом защищены и расположены вдали от стен.Сварка, приготовление пищи, подзарядка аккумуляторов вилочного погрузчика и окраска распылением — вот примеры опасных процессов.
2. Вся электрическая энергия, проходящая через стены или потолок, должна быть заключена в металлический кабелепровод.
3. Оставляйте широкие проходы между складскими помещениями и стенами, обшитыми сэндвич-панелями.
4. Внутренние стены должны быть негорючими, чтобы обеспечить определенную степень разделения.
5. Не допускайте повреждения вилочным погрузчиком любых панелей и незамедлительно устраняйте любые повреждения, которые могут возникнуть.
6. Горючие материалы нельзя хранить вдоль внешних стен здания.
7. Спринклерная защита должна быть обеспечена, если значительная часть здания построена из горючих сэндвич-панелей. В соответствии с рекомендациями NFPA для горючих конструкций требуется спринклерная защита, если здание не пустует.

Строительство из горючих сэндвич-панелей подлежит страхованию, но необходимо соблюдать защитные меры, чтобы предотвратить катастрофу.

Для получения дополнительной информации о сэндвич-панелях см .: FM Global, «Понимание опасности, пластмассы в строительстве»; Gen Re Facultative Matters, ноябрь 2004 г., «Вопросы и ответы о композитных панелях»; Ассоциация британских страховщиков, май 2003 г., «Техническое описание противопожарных характеристик систем сэндвич-панелей»; FM Global, Таблицы данных по предотвращению имущественных потерь, «Пластмассы в строительстве».

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель — это трехслойное строительное изделие, состоящее из двух цветных оцинкованных стальных листов и сердечника между ними.

Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро собираются и поэтому широко используются при строительстве торговых и офисных зданий, сборно-каркасных зданий, в том числе складских комплексов, промышленных объектов и сельскохозяйственных построек.

Тип сэндвич-панелей

Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и противопожарные характеристики, а для кровельных панелей также важны несущая способность и длительный срок службы.

Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем внешней облицовки в виде гребней.

Энергосбережение

Энергосберегающие свойства сэндвич-панелей определяются типом сердечника, герметичностью замка и наличием в нем уплотнителя.

Уплотнение EPDM

Уплотнение может быть из бутила, установленного во время установки панелей, или EPDM (этилен-пропилен-диеновый мономер), установленного в замок панелей во время производства, что обеспечивает лучшую герметичность и энергию эффективность замка сэндвич-панели.

Критическим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), которое учитывает тепловые потери в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25 ° C) для качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:

Панели с терморезистором Ниже указанных параметров не рекомендуется использовать при строительстве энергоэффективных зданий.

Использование современных сердечников, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует использования технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее герметичность составляет менее 1.5 м ³ / м ² час.

Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) являются наиболее инновационными энергосберегающими решениями.

Сердечники

Сердцевина сэндвич-панели (изоляционный слой) обеспечивает такие характеристики, как прочность, тепло- и звукоизоляция, а также противопожарные свойства.

Пенопласт

При производстве сэндвич-панелей используются различные типы наполнителей; Наибольшее распространение получили минеральная вата, пенополиуретан (PU, PUR) и его модификация — пенополиизоцианурат (PIR, IPN), а также пенополистирол (пенопласт).

Панели, наполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, используются для строительства временных конструкций со сроком эксплуатации до 10 лет и не требующими противопожарной защиты, поскольку пенопласт горючий. Кроме того, пенопласт имеет низкое шумоподавление и способствует растеканию плесени. Единственное преимущество пенопластовых сэндвич-панелей — их невысокая цена.

Минеральная вата

Минеральная вата, являясь наиболее распространенным материалом, всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в огнестойких перегородках.Коэффициент теплопроводности минеральной ваты находится в диапазоне λ = 0,038–0,044 Вт / мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг / м ³ ) — для внутренних перегородок, средней плотности (95-115 кг / м ³ ). — для наружных стен и кровельных панелей или повышенной плотности (120 кг / м ³ и более) — для огнестойких перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое использование сэндвич-панелей с такой сердцевиной при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.

PIR core

Сэндвич-панели из пенополиуретана удобны в монтаже за счет небольшого веса (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг / м ³ ) и обладают более высокими энергосберегающими характеристиками. (λ = 0,020-0,021 Вт / мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому может успешно применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоварен, грибных хозяйств и т. Д.), а также объекты, расположенные вблизи водоемов.

Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также в холодильных камерах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае необходимо использовать полипропиленовые вставки для крепления панелей, чтобы предотвратить образование мостиков холода и снизить тепловые потери.

Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести G1) и легко воспламеняется (группа M1-M1), а огнестойкость сэндвич-панелей с пенополиуретановым наполнителем составляет EI15.

IPN core

Вспененный полиизоцианурат (PIR) представляет собой новое поколение полиуретановой сердцевины (λ = 0,020-0,021 Вт / мК) с огнестойкостью до EI45. Пенополиизоциануратный наполнитель типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR — до EI45.

IPN — торговая марка модифицированного вспененного полиуретана (λ = 0,020-0,022 Вт / мК), используемого в сэндвич-панелях Kingspan. В этом случае IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L ближе к E-PIR.Недостатком IPN является отсутствие данного типа сердечника среди рекомендованных европейским стандартом ДСТУ Б EN 14509: 2014, что затрудняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его долгий срок службы.

Архитектурное выражение

Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности создания уникальной архитектуры. Богатые цветовые решения, вариативность направления укладки, разнообразие типов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструктивный, но и как дизайнерский элемент здания.

При выборе цвета сэндвич-панели необходимо учитывать способность металла разного цвета нагреваться и расширяться, так как это во многом определяет долговечность и эстетические характеристики панелей.Чем темнее цвет, тем сильнее нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на крыше, где панели будут сильнее нагреваться на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как они могут гнуться, создавая волны, особенно если длина панелей превышает 6 м.

Существует несколько типов профилей облицовки сэндвич-панелей: микропрофильный, линейный, гофрированный, гладкий, штампованный, синусоидальный.В связи с техническими особенностями производства гладкие и синусоидальные поверхности возможны только для панелей с пенополиуретановой сердцевиной. Для помещений, где необходимо исключить скопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкими или микропрофильными поверхностями.

Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение любых цветных изображений на поверхность панелей или установка вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.

Видимое крепление

Скрытое крепление

Помимо внешней облицовки, на визуальное восприятие панелей также влияет крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, рейки, специальные угловые сэндвич-панели и т.п.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создать выразительный дизайн здания рекомендуется привлекать к разработке проекта опытных специалистов.

Облицовочные материалы

Оптимальным выбором внешнего облицовочного материала сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая долгий срок службы и сохранение эксплуатационных характеристик изделия.

Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. Согласно ДСТУ EN 10346: 2014 для изготовления сэндвич-панелей могут использоваться конструкционные стали S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, многие производители для снижения цены используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.

Этим же стандартом определена необходимость использования оцинкованной стали с содержанием цинка не менее 190 г / м ² .В этом случае толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а толщина полиэфирного слоя — не менее 25 мкм.

В зависимости от использования и условий эксплуатации панелей различают несколько типов полимерных покрытий, из которых наиболее распространены:

• Полиэстер (ПЭ) — стандартное покрытие для большинства зданий без особых требований.
• Поливинилхлорид (ПВХ) — единственное пленочное покрытие среди представленных типов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях под воздействием моющих и абразивных моющих средств.
• Полиуретан Pural — помимо характеристик поливинилхлорида, он также обладает высокой устойчивостью к коррозии, механическим повреждениям и воздействию высоких концентраций химически активных веществ.
• Полиуретан Pural Farm (CSafe) — наиболее устойчивое покрытие, отличающееся повышенной устойчивостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений группы аммиака и гидроксида натрия. Такое покрытие из-за высокой стойкости чаще всего используется для сельскохозяйственных объектов.
• Поливинилдифторид PVDF (Hiarc) — покрытие, устойчивое к выцветанию, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в зонах повышенной солнечной активности.

В особых случаях, например, когда атмосфера внутри здания очень агрессивная из-за воздействия моющих и абразивных моющих средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовку сэндвич-панелей из нержавеющей стали. .Такое решение является самым дорогим, но в определенных случаях единственно возможным.

Несущая способность

При использовании стеновых сэндвич-панелей в многоэтажных домах особое внимание следует уделять выбору креплений и количеству точек крепления.

В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными креплениями, обеспечивающими декомпрессию определенных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.

Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью программного обеспечения для расчета, поэтому перед покупкой необходимо выяснить, есть ли у поставщика такое программное обеспечение.

Геометрические параметры

Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ширина — от 1,0 до 1,2 м. Длина панели может составлять от 2 до 13,5 м и ограничена возможностями транспортировки. По удобству монтажа наиболее распространены панели длиной 6-8 м.

Замок врезной и шипованный

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут вызвать образование конденсата и замерзание. В свою очередь, врезной и шип зигзагообразный замок более герметичен и энергоэффективен.

Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность стыковки замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на украинском рынке, лишь несколько производителей могут гарантировать, что при установке отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509: 2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.

Необходимые сертификаты

• Сертификат соответствия УкрСЕПРО.
• Протокол испытаний теплотехнической сертификации.
• Отчет о сертификационных испытаниях на прочность.
• Отчет об испытаниях на огнестойкость с указанием огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
• Гарантийный талон производителя или поставщика. Согласно ДСТУ Б В.2.7-169: 2008 гарантийный срок составляет не менее 1 года. Стоит отметить, что ведущие производители предоставляют гарантию на сэндвич-панели: до 5 лет на целостность изделия, до 25 лет — на эффективную работу материала сердцевины и до 30 лет — на эстетические свойства облицовки панелей.
• Санитарно-эпидемиологические заключения (требуются для объектов фармацевтической и пищевой промышленности).

• Декларация CE или сертификат соответствия европейские нормы ДСТУ Б EN 14509: 2014.
• Сертификат соответствия техническому регламенту.
• Протокол испытаний на горючесть сердечника панели (негорючего или горючего).
• Протоколы испытаний панелей на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. В соответствии с ДСТУ Б EN 14509: 2014.
• Протоколы испытаний покрытия облицовки панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и т. Д.
• Сертификаты устойчивости LEED, BREEAM и FM.
• График несущей способности сэндвич-панелей.
• Библиотека технических решений и инструкция по монтажу.

При использовании сэндвич-панелей при строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать заключение по сейсмостойкости у поставщика. Чтобы быть полностью уверенным в качестве поставляемых панелей, необходимо также запросить отдельные сертификаты и отчеты для материалов, использованных при производстве конкретной партии панелей: стали и сердечника.

Комплектующие и монтаж

Несмотря на кажущуюся легкость, сборка сэндвич-панелей — достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому рекомендуется поручить установку сэндвич-панелей опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.

Производители

Средний ценовой сегмент заполнен продукцией Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Systeminvest, Thermo-bud, TPK.

Сэндвич-панели высочайшего качества в Украине, соответствующие европейскому стандарту качества ДСТУ Б EN 14509: 2014, представлены всего двумя брендами — Kingspan и Ruukki.

Сэндвич-панели, экономичный выбор | Financial Tribune

Интересно структурное сходство сэндвич-панели со съедобным сэндвичем. А вот сэндвич-панели есть нельзя. Сэндвич-панели состоят из пары скрепленных между собой слоев. Фактически, сэндвич-панели состоят из двух крайних слоев, окружающих слой теплоизоляции между ними. Слои из разного материала. Применение сэндвич-панелей в строительстве экономичнее других материалов.

Преимущества использования сэндвич-панели

• Применимо во всех климатических условиях
• Легко транспортировать
• Легко заменить
• Пониженная передача звука и энергии
• Устойчив к ржавчине и коррозии
• Очень гибкий
• Хорошая огнестойкость

Популярные типы

1- Панели крыши

Потолочные панели состоят из более широких ступеней, поэтому их используют для устройства крыш различных проектов.В качестве наружных слоев сэндвич-панелей используются алюцинковые и оцинкованные листы. Между этими двумя слоями используется пенополиуретан, который подходит для звуко- и теплоизоляции.

2- Стеновая сэндвич-панель

Стеновые сэндвич-панели используются для покрытия стен и вокруг ниш. Сэндвич стеновых панелей имеет меньшую жесткость. Толщина сэндвича варьируется от 4 до 20 см. Сэндвич стеновых панелей состоит из двух оцинкованных металлических листов и алюцинка.

3- Сэндвич-панель из стекловаты

Одним из самых популярных и наиболее часто используемых утеплителей из сэндвич-панелей является стекловата.Эта панель изготовлена ​​из утеплителя из стекловаты, что делает ее очень легкой.

4- Сэндвич-панель из минеральной ваты

Эти панели являются одними из самых продаваемых изоляторов, устойчивых к шумовым загрязнениям. Они также используются для защиты от огня.

5- Сэндвич-панель для холодильных камер

Отлично подходит для строительства холодильных камер из-за доступности материалов.

6- Сэндвич-панель из плотного пенопласта

7- Полиуретановая сэндвич-панель

8- Стеновые сэндвич-панели из полистирола

Важно, чтобы сэндвич-панели устанавливали профессионалы.Сэндвич-панели используются в различных конструкциях. Влага, тепло, звук и противопожарные свойства являются одними из ключевых факторов при определении того, какие панели следует использовать. Профессионал учитывает все аспекты при установке сэндвич-панели

Около двух миллиметров оклада используется для крепления панелей к элементам здания. Полиуретан используется для герметизации между панелями. При установке сэндвич-панели необходимо обращать внимание на расстояние между колоннами и высоту.

• В виллах и готовых домах
• Потолочные и настенные покрытия
• Жилые кварталы
• Будки охраны, АЗС, теплицы
• Продовольственные склады
• Промышленные и полупромышленные агрегаты

Цена сэндвич-панелей зависит от типа и количества используемых слоев.Толщина слоев также является ключевым фактором при определении окончательной цены.

Для получения дополнительной информации свяжитесь с нашими консультантами в Kabir Panel, которые с радостью помогут вам выбрать подходящую и качественную сэндвич-панель.

Что такое SIP? Структурные изолированные панели

Что такое SIP?

SIPs означает Структурная изоляционная панель (SIP) . Название продукта носит описательный характер, это просто утепленная панель, которая является конструктивной.Используемые в строительной индустрии как для жилого, так и для коммерческого строительства, SIP в основном используются для наружных стен или крыши здания. На рынке доступно множество типов структурных изолированных панелей (SIP) с множеством различных функций и с широким диапазоном цен. Мы обсудим некоторые отличия ниже, но давайте начнем с урока истории.

История SIP панелей

Сэндвич-панель SIPs

Концепция структурных изолированных панелей началась в 1930-х годах, но структурные изолированные панели сэндвич-панелей в том виде, в каком мы их знаем, существуют с 1950-х годов.В поисках красивых, но рентабельных домов, некоторые из самых ранних примеров домов из SIP были спроектированы Фрэнком Ллойдом Райтом, хотя эти структурные изолированные панели не содержали теплоизоляции. В 50-х годах студент-архитектор Райта Олден Б. Доу, экологически сознательный человек, озабоченный энергоэффективностью, разработал SIP-панель с изолированной сердцевиной. Многие считают, что компания Dow является отцом структурных изоляционных панелей.

Самая распространенная структурная изолированная панель или SIP-панель, сэндвич-панель SIP, состоит из изоляционного материала из вспененного материала, обычно полистирола, зажатого между двумя листами OSB и приклеенного клеем или клеем.Прочность SIP достигается за счет комбинации этих материалов. Эти сэндвич-панели соединены друг с другом с помощью шлицевого соединения и прикреплены к полу с помощью габаритной деревянной нижней пластины и поддерживаются сверху верхними пластинами, как в обычном каркасе.

История SIP-модулей RAY-CORE

Лучшая SIP-панель — ни одна из проблем, связанных с другими

Гарри Раймонд, работавший генеральным подрядчиком более 50 лет, считал, что строительной отрасли нужны более эффективные способы повышения энергоэффективности, позволяющие снизить затраты домовладельцев на отопление и охлаждение на протяжении всего срока службы дома.Работая с SIP-панелями сэндвич-панелей, ему понравились преимущества твердой пенопластовой изоляции и герметичность панелей, но он также был хорошо знаком с многочисленными проблемами, связанными с SIP-панелями сэндвич-панелей. Гарри знал, что есть способ произвести более надежную конструктивную изолированную панель. Запатентованные SIP-модули RAY-CORE стали ответом, производятся с 1987 года.

RAYCORE ^® (SIP) должны были предлагать все преимущества более распространенных SIP-панелей сэндвич-панелей и устранять все хорошо известные проблемы, также связанные с этими SIP, путем объединения проверенной надежности и простоты традиционного каркаса в одном корпусе. быстрая простая в использовании модульная панель.В RAY-CORE SIP ^® используются традиционные проверенные строительные материалы: структурные элементы из пихты Дугласа премиум-класса, современный жесткий пенополиуретан с закрытыми ячейками и пленочный излучающий барьер. Эти превосходные строительные материалы объединены, сформованы вместе в простую в обращении, легкую структурную изоляционную панель, которая соответствует или превосходит все местные стандарты строительства

Давайте сравним — SIP-модули RAY-CORE

: получите больше от вашей стеновой системы, используя меньше

Стеновые панели из сэндвич-панелей начали использоваться в Соединенных Штатах с 1960-х годов, когда сборный железобетон / предварительно напряженный бетон стал коммерчески доступным по всей стране.Первоначальные конструкции панелей были несоставными, в которых использовались толстые структурные элементы и более тонкие архитектурные элементы. Конструктивная конструкция иногда представляла собой многопустотные плиты, двойные или одинарные тройники.

В исходных композитных панелях использовались твердые участки бетона для создания жесткости для передачи нагрузки. Эти сплошные зоны создавали проблемы с тепловым мостиком между внутренним и внешним слоем.С появлением новых соединителей, сплошные зоны удалось устранить, при этом с обеих сторон изоляции были нанесены более тонкие плоские соединения. В конце 80-х годов прошлого века некомпозитные стеновые панели были разработаны с использованием неметаллических стяжек. Эти связи значительно повысили термический КПД стеновой сэндвич-панели, но при этом использовалась несоставная конструкция, которая имеет значительные недостатки с точки зрения проектных затрат и логистики. Сетка из углеродного волокна была представлена ​​на рынке сэндвич-панелей в 2003 году благодаря национальному партнерству нескольких ведущих производителей сборного железобетона с целью предоставить первую полностью композитную стеновую сэндвич-панель, которая до сих пор соответствует требованиям ASHRAE 90 или превосходит их.1 стандарт. На рис. 2 показан типичный разрез полностью композитной системы соединения из углеродного волокна.

При проектировании стеновой композитной сэндвич-панели необходимо учитывать несколько ключевых критериев, в том числе:

• Эстетические потребности владельца
• R-ценность стеновой системы
• Конструктивные особенности
• Региональные судоходные воздействия
• Удары на рабочем месте

Полностью композитные конструкции стеновых сэндвич-панелей обладают широким спектром эстетических возможностей, от базовой отделки из серого бетона до встроенных терракотовых панелей и цифровых изображений с использованием таких технологий, как графический бетон, который позволяет печатать изображения в цифровой форме переносится на поверхности панелей с помощью изображений замедлителей схватывания с высоким разрешением. На рис. 3 показан уровень детализации, доступный при использовании графической технологии. С точки зрения композитных материалов, уделяя особое внимание весу, важно учитывать любые отклонения в толщине из-за выступов или облицовки формы, которые могут повлиять на конструктивную способность секции и могут потребовать утолщения или дополнительного веса для удовлетворения структурных требований. .

R для фасадов зданий продолжали расти с момента первого значительного изменения кодекса в 1986 году из-за последствий нефтяного эмбарго Соединенных Штатов. С тех пор критерии теплового КПД продолжали расти по мере того, как растет осведомленность о влиянии потребления энергии. Последние разработки в ASHRAE 90.1, включая непрерывную изоляцию или изоляцию по всей длине, а также различные критерии климатической зоны, легко управляются с помощью широкого диапазона вариантов дизайна с использованием полностью композитной сэндвич-панели, армированной углеродным волокном.

В композитных многослойных стеновых панелях использование большей изоляции может привести к снижению веса панели, снижению воздействия на окружающую среду и снижению производственных затрат за счет рабочей силы. Из-за этих факторов многие производители сборного железобетона предпочитают использовать изоляцию из пенополистирола (EPS), которая имеет приблизительное значение R, равное четырем на дюйм толщины. В таблице 1 представлены несколько типов изоляции с увеличивающейся толщиной изоляции для получения сэндвич-панели R-16. Увеличивающаяся толщина изоляции в продукте с более низким R-значением компенсирует использование бетона в конструкции полностью композитных сэндвич-панелей.Типичная панель центра обработки данных, которая будет иметь высоту 30 футов и ширину 10 футов или 300 кв. Футов, может распознавать уменьшение веса панели на 3875 фунтов при использовании EPS вместо полиизоцианурата (полиизо) при сохранении тех же габаритов. толщина панели. В проекте из 600 панелей это дает общее снижение веса бетона на 2,9 миллиона фунтов.

Сокращение рабочего времени также признается при использовании пенополистирола вместо XPS или полиизо, поскольку бортовая поверхность пенопласта и сетка из углеродного волокна
с соединителями обеспечивают необходимую передачу сдвига для композитной конструкции.Конструкции XPS требуют, чтобы поверхность изоляции была шероховатой, и часто требуется увеличенное количество углеродных волокон в соединителях. Рисунок 4 демонстрирует шероховатую изоляцию XPS с углеродной сеткой, а Рисунок 5 — стандартный пенополистирол с «негрубым» пенопластом.

Сэндвич-панель из пенополиуретана / Стеновые сэндвич-панели из пенополиуретана / Стеновые сэндвич-панели котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Сэндвич-панель из пенополиуритана / стеновые сэндвич-панели из пенополиуретана / стеновая сэндвич-панель

Описание продукта

Характеристики нашей продукции.

1. Тепло- и звукоизоляция. Температура, подходящая для PU, колеблется от -200 до 150 градусов по Цельсию.

2. Хорошая химическая стойкость, водонепроницаемость, защита от коррозии, отсутствие насекомых и т. Д.

3. Передовые технологии: Автоматические прокатные станки делают весь процесс производства эффективным.

4. Энергосбережение, охрана окружающей среды, экономичность, теплоизоляция, хорошая структура, простая конструкция

5. Достаточно легкий вес для снижения затрат на строительство.

6. Благодаря простой установке можно сэкономить время на строительном проекте

Спецификация наших цветных стальных сэндвич-панелей PU

Материал

Применение

Широко используется в цехах, офисных зданиях, уборке помещений постройки, перегородка комнаты, дачи, стадионы, рроф зданий и т.д.

FAQ:

1. Можно ли изменить размер панели?

   Да, мы можем производить продукцию в соответствии с требованиями заказчика.

2. Не могли бы вы прислать образцы?

   Да, вам нужно заплатить только за фрахт.

Q: Железобетонные и металлические сэндвич-панели, какая разница

Статическую нагрузку на крышу легкого сталеплавильного завода можно разделить на следующие. кровля однослойная + ватный утеплитель 0,20кН / м. кровля двойная плита + утеплитель хлопок 0,25кН / м. кровля для пенопластовых сэндвич-панелей, если толщина 50, 0.Удельный расчет 3KN / M2, принимая прогон на метр удельный вес. расстояние равно 1 .. затем преобразуется в 7 / 1,5 = 5 кг изоляционного хлопка, как правило, в 1 кг, натяжение подкомпонента 2 кг, одинарная панель пола толщиной 0,5 -0,5 * 7,85 = 4 кг, затем крыша одиночной доска + утеплитель хлопок, постоянная нагрузка 5 +1 +2 +4 = 12 кг на квадратный метр фактического расчетного времени, чтобы увеличить точку, беру 0 .. В остальном ваше испытание тоже очень печально.

Q: Сэндвич-панели и экологическая плита Malacca в чем разница

Не в счет Но лучше всего маркировать ружье на очевидном месте.

Q: Будет ли использование цветных стальных сэндвич-панелей для потолочного пакета, сколько денег будет стоить квадрат? Круглая сталь М14 для подвесных стержней, сэндвич-панелей 950, основная кость 160 * 60 * 20 * 2,5 C сталь

На самом деле, вы также можете выбрать потолок, эффект потолка может быть лучше.

Q: Цвет стальной сэндвич-панели по цене сколько?

Из-за уровня ограничений должны быть несоответствующие, надежды на добавление к одному и тому же каналу или возведению строительных лесов из пальцев, требования к качеству и требования безопасности должны быть органически унифицированы, чтобы гарантировать, что процесс возведения и последующий процесс использования и удаления безопасности и приложение

Q: Цвет стальной сэндвич-панели таблица цен Цвет стальной сэндвич-панели сколько денег за квадратный метр

Сэндвич-панели, состоящие из двух слоев металлических панелей (или панелей из другого материала) и непосредственно в середине пенопласта, зрелая формованная изоляционная композиция с полимерной сердцевиной, простая в установке, легкая и эффективная

Q: Печь предназначена для пластика, используемого для пластиковой бумаги

Цветная сталь

, также известная как: цветная напорная плитка, представляет собой использование стальной пластины с цветным покрытием, холодную гибку в различные прижимные пластины волнового типа, она применяется в промышленном и гражданском строительстве, складских помещениях, специальных зданиях, крупнопролетной стали. Жилье Крыша, стены и внутренняя и внешняя отделка, свет, высокая прочность, насыщенный цвет, удобная конструкция, землетрясение, пожар, дождь, долгий срок службы, не требующие обслуживания функции, широко используются сэндвич-панели Caigang. Обычный продукт не только может быть хорошим огнестойким, экологически чистым и эффективным.Сэндвич-панель Caigang имеет два слоя металлических панелей и середину полимерной сердцевины с изоляцией от тушения. С установкой простой, легкий и эффективный свет и эффективные функции. А система наполнения, используемая для закрытия закрытой молекулярной структуры, позволяет положить конец конденсации водяного пара. Плитка использована на стеновое панно

Q: Нагрузка на крышу мастерской стальных конструкций — это конкретное число Пожалуйста, спасибо

Сэндвич-панели из вспененной стали общего цвета.Цена в 45 — 60 юаней / м² или около того.

Q: Можно ли клеить обои на сэндвич-панель?

Согласно классификации материалов: можно разделить на неорганические изоляционные материалы, органические изоляционные материалы и композитные изоляционные материалы трех типов. Распространены неорганические изоляционные материалы: неорганические реактивные изоляционные материалы YT, плита из минеральной ваты, изоляционный раствор со стеклянными шариками, пеноцементная плита, плита из стекловаты и так далее.К органическим изоляционным материалам относятся: плита из формованного полистирола, плита из экструдированного полистирола, плита из фенольной смолы, полиуретановая плита и так далее. Согласно классификации формы: также можно разделить на пластину, порошок и так далее. В соответствии с классом огнестойкости: разделен на негорючий тип класса A, огнестойкий класс B1, горючий тип класса B2. Неорганические изоляционные материалы — это материалы класса A, органические изоляционные материалы до уровня B1.

Q: Сэндвич-панели Caigang делают стыки кровли ~ стен и делают водонепроницаемыми ~

На основе усвоения и изучения кризисного сознания сотрудника и улучшения его желания они резюмируют десять идей самосовершенствования

Q: Цветные стальные сэндвич-панели и цветная стальная пластина В чем разница

Цветные стальные сэндвич-панели делятся на сэндвич-панели из минеральной ваты, сэндвич-панели из пенопласта, стальные сэндвич-панели из минеральной ваты

Изолированные сэндвич-панели | Журнал Concrete Construction

По оценкам, здания в США потребляют 65% вырабатываемой электроэнергии и производят 30% выбросов парниковых газов в стране. Это привело к сдвигу в практике проектирования и строительства в сторону методов, снижающих негативное воздействие эксплуатации здания на окружающую среду. Одна из таких областей проектирования касается энергоэффективности здания и теплового сопротивления (R-значение) оболочки здания. Сегодня большинство модельных энергетических кодексов требует, чтобы здание превышало минимальные требования к тепловым характеристикам.Один из способов удовлетворить эти минимальные требования и превзойти их — использовать изолированные стеновые сэндвич-панели.

Стеновые сэндвич-панели с откидным верхом широко используются в течение многих лет, но с учетом текущих требований норм и перехода к панельному строительству и устойчивым системам популярность и частота использования сэндвич-стен возросли. Будь то школы, офисы, исправительные учреждения или религиозные здания, откидные сэндвич-панели могут обеспечить долговечность, скорость строительства и гибкость конструкции при откидывании вверх, обеспечивая при этом значительную R-ценность и защиту от влаги.Как правило, многослойные стеновые панели состоят из двух слоев или слоев бетона, разделенных слоем жесткой изоляции, и связаны друг с другом с помощью ряда соединителей или креплений. Рабочие характеристики сэндвич-панели, откидывающейся вверх, как конструктивно, так и термически, зависят от емкости соединителя и деталей изоляции.

Стеновая сэндвич-панель формируется до полной толщины стены, которая включает внешний и внутренний слои бетона и внутреннюю изоляцию.Сами панели подготавливаются аналогично неизолированной стеновой панели с откидным верхом. Проектируются архитектурные элементы, такие как выступы и русты, и применяется прерыватель сцепления.

Минимальная внешняя толщина сэндвич-панели составляет 2 дюйма плюс глубина любого откоса или руста. Следовательно, при наличии a-дюймового архитектурного откоса минимальная толщина наружного бетона составляет 2¾ дюйма. Внешний бетонный слой многослойной стеновой панели обычно не является конструктивным, а соединители устанавливаются в пластиковую смесь, как описано в ACI 551R.Бетон обычно армируют сеткой 6×6 W2.9 / W2.9, размещенной на пластиковых подпорках или стульях. Рекомендуется рабочий наклон от 5 до 7 дюймов для обеспечения надлежащего уплотнения вокруг разъема. Кроме того, минимальный размер заполнителя составляет ¾ дюйма, а стандартное давление бетона составляет минимум 4000 фунтов на квадратный дюйм.

Толщина изоляции зависит от желаемого значения R и внутренних условий (окружающая среда, охлаждение, морозильная камера).Для помещений, в которых внутреннее пространство будет оставаться при «комнатной температуре», обычно требуется 2 дюйма экструдированной полистирольной изоляции, в то время как для холодильников требуется 3 дюйма, а для морозильных камер — 6 дюймов или более. Во всех случаях следует проводить изотермический анализ и анализ точки росы для подтверждения значения R и контроля конденсации соответственно.

Для достижения высокого R-значения и постоянной термической и влагозащиты края изоляционных слоев должны оставаться в контакте по всей своей длине, разделяя два слоя бетона.Если изоляция не сплошная, возникают тепловые мостики, что приводит к потере тепловой целостности и увеличивает вероятность миграции влаги.

Для отливки стеновой сэндвич-панели обычно требуется две заливки. Наружная заливка и установка изоляции / разъема выполняются одновременно. Второй шаг включает в себя установку внутренней бетонной арматуры, подъемных и крепежных элементов, а также любых закладных, изолированных от бетона внутри помещения.Однако перед установкой следует провести испытание соединителя на вытягивание, когда внешний бетон достигнет 25% своей 28-дневной прочности. В зависимости от температуры воздуха это может составлять от 12 до 36 часов. В более холодном климате может потребоваться проверка баллона (см. Диаграмма).

Когда крепления соединителей подтверждены и внутренние бетонные компоненты находятся на месте, бетон укладывается и обрабатывается, возводится и закрепляется, подобно неизолированным откидным стеновым панелям. Отделка и герметизация стеновой сэндвич-панели зависит от климата и внутренних условий.Стыки панелей герметизируются как изнутри, так и снаружи с помощью подкладочного стержня с закрытыми порами и герметика. Соединения также могут быть вспенены на месте вспенивающимся уретаном, если проектировщик сочтет это необходимым.

После установки сэндвич-панели могут стать жизнеспособным решением, сочетая тепловую массу бетона и характеристики интегральной изоляции, при этом сохраняя архитектурную и функциональную целостность наклонных бетонных стен.

Дэррил Диксон — директор технических служб Composite Technologies Corp.С ним можно связаться по телефону 800-232-1748 или [email protected].
