Крепление алюминиевых радиаторов к стене: виды батарей и их особенности, инструкция по этапам, монтаж системы

Содержание

виды батарей и их особенности, инструкция по этапам, монтаж системы

Монтаж отопления – серьезный этап подготовки дома к эксплуатации. Крепление радиаторов отопления к стене не единственная, но достаточно большая сложность в этом процессе. Чтобы все сделать правильно и получить хороший результат своей работы, вам необходимо понимать, какие существуют варианты крепления, разновидности батарей, тонкости работы.

Первым вопросом все-таки стоит рассмотреть виды батарей, которые могут быть использованы вами как в загородном доме, так и в квартире.

Виды радиаторов для отопительных систем

Важным фактором при выборе батареи является соотношение цена-качество. В данном сегменте рынка показателем качества принято считать коэффициент теплоотдачи. Но у каждого материала существуют помимо этого преимущества и недостатки. Чтобы определиться с окончательным выбором, стоит ознакомиться со всеми параметрами основных видов радиаторов.

Чугунные батареи

Преимущества этого вида следующие:

  • Чугунные батареи имеют очень толстые стенки, что добавляет им долговечности.
  • Чугун стоек к коррозийным образованиям.
  • Такие радиаторы долго отдают тепло даже после того, как вы выключили систему отопления.
  • По сравнению с другими видами у чугунных батарей самый длительный срок эксплуатации.

Чугунная батарея

Недостатки

  1. Крепление чугунных радиаторов к стене затруднено из-за их большого веса. При их монтаже обязательно нужно использовать поддерживающие подставки.
  2. К недостаткам также относят их малоприглядный вид и массивность.

Радиаторы из стали

Плюсами данного вида производители и потребители считают:

  • Небольшой вес, который облегчает процесс монтажа.
  • Высокую скорость нагрева системы, и как следствие быстрое получение теплоотдачи.

Минусами считаются:

  1. Небольшая температура нагрева и быстрое охлаждение системы.
  2. Небольшой срок службы.
  3. Рабочее давление таких батарей не должно превышать 10 бар.
  4. Малая устойчивость к гидро и пневмоударам.

Радиаторы из алюминия

Преимущества данного вида:

  1. Аккуратный и эстетичный внешний вид.
  2. Высокая скорость крепления алюминиевых радиаторов к стене за счет небольшого веса.
  3. Максимальная теплоотдача.
  4. Рабочее давление до 20 бар.

    Алюминиевый радиатор

  5. Возможность безграничного набора секций (все зависит от помещения, в котором будет устанавливаться радиатор).

Отрицательными свойствами данного вида батарей являются слабая стойкость к коррозии и быстрое разрушение места соединения с другим видом металла.

Биметаллические радиаторы

Это самый универсальный вид, объединяющий в себе прелести стальных и алюминиевых батарей. Крепление биметаллических радиаторов к стене также отличается простотой, а сталь внутри батареи препятствует образованию коррозии и увеличивает рабочее давление до оптимальных показателей. Зачастую профессионалы рекомендуют остановить свой выбор как раз на этом варианте.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

  1. Подготовку материалов и оборудования.
  2. Расчет местоположения.
  3. Установку кронштейнов.
  4. Производство собственно монтажа.
  5. Опайку или герметизацию места стыка.
  6. Проверку системы.

Подготовительный этап

Этот этап распространяется на все виды строительных работ. В первую очередь обратите внимание, к какому типу систем относится ваша система отопления. Они бывают однотрубные и двухтрубные. Если вы обладатель однотрубной системы отопления вам необходимо будет дополнительно приобрести байпас, который позволит вам в случае возникновения необходимости отключать любой участок системы, не прибегая к ее полному перекрытию.

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка.

При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

  • Ключи.
  • Пакля.
  • Вентили.
  • Сгоны.
  • Муфты.
  • Переходники.
  • Кронштейны.
  • Втулки.
  • Ниппели.
  • Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.

Как правильно осуществить монтаж

Монтаж батареи, в том числе и биметаллического вида, имеет ряд правил. Вы должны определить для себя параметры, которых обязательно нужно придерживаться.

Монтаж батареи к стене

Вы должны знать, что батарея крепится с учетом расстояния от всех поверхностей и плоскостей, рядом с которыми находится. Чтобы обеспечить необходимый приток воздуха к системе, вы должны оставить зазор от пола не менее 10 сантиметров.

Для того чтобы воздух равномерно распространялся по комнате от подоконника до радиатора, также необходимо оставить пространство в 10-15 сантиметров. От стены до радиатора расстояние не должно быть меньше, чем 3 сантиметра.

Итак, как закрепить радиатор отопления правильно и расположить его в соответствующей нише, вы уже поняли, но помимо отступов нужно еще и знать другие нюансы. Вы должны соблюсти правильный угол наклона, рассчитать необходимое количество секций, кронштейнов. Очень часто люди приходят в магазин и не знают определенных параметров, без которых выбор количества не имеет смысла и производится наобум. Мы же не приветствуем подобных экспериментов, поскольку вы можете купить меньшее количество материалов, что приведет к тому, что система не справится с отоплением помещения и у вас будет холодно. Следующая часть статьи как раз и посвящена вопросам правильного расчета.

Монтаж отопления

Как крепить батарею к стене «поверхностно» представляет каждый, но произвести правильно расчет вы сможете, только обладая точной информацией.

Первым нюансом является кубатура вашего помещения. Здесь важна не только площадь, но и высота потолков. Тщательно изучите свое помещение и только тогда при помощи консультанта в магазине подберите необходимое количество секций.

Количество кронштейнов минимально может быть ограничено парой, это в том случае, если площадь около 1 квадратного метра. На каждый следующий квадрат добавляется еще по одному кронштейну. Чтобы не сделать слишком слабую систему крепления, количество кронштейнов всегда рассчитывается с учетом запаса в одну штуку.

Подключение радиатора

Итак, все расчеты произведены. Подготовка закончена, приступаем собственно к монтажу. Отмерять все нужно тщательно, несколько раз перепроверяя все отметки с помощью уровня и линейки. Если уверены, значит сверлите. После того, как отверстия проделаны, в них вставляются специальные дюбеля и вкручиваются крепления. Пришло время примерки. Навесьте батарею и хорошенько осмотрите, как у вас получилось. Если вы все сделали как надо, то в результате вы увидите хорошо «севший» радиатор, плотно и равномерно распределивший вес на креплениях.

Попробуйте подвигать получившуюся конструкцию. Если батарея прочно зафиксирована, можно приступать к соединениям.

Герметичность соединений – главное, чего вы должны добиться. Поскольку любая протечка ведет к неисправности или отклонениям в работе всей системы. Для того чтобы этого избежать, вам стоит воспользоваться уплотнителями, в качестве которых подойдут пакля, силикон или герметик, уплотнительные ленты. Система при соединении работать не должна! Если у вас есть вентили, которыми вы можете обезводить и отключить часть системы, обязательно сделайте это!

Приступаем к сборке соединений. Вкручиваем все необходимые части стыковки, тщательно герметизируя. Если на вашей батарее присутствует защитная пленка, снимать ее стоит только после опресовки всех соединений. Для страховки на этом этапе работ вы можете попросить присутствия сантехника, это облегчит вам работу и придаст уверенности в правильности ее осуществления и проведения. Если вы в процессе допустите какие-либо ошибки, опытный мастер тут же поможет вам их устранить, чем сбережет и время и деньги на переделку в случае неудачного процесса монтажа.

Что касается чугунных систем, то здесь все немного сложнее. Вы обязательно перед установкой должны его полностью раскрутить (это делается в основном на верстаке и не в одиночку), проверить, продуть, отрегулировать, а после обратно собрать в строгой последовательности, обратной процессу раскрутки. Перед тем, как выбрать чугунные батареи, тщательно подумайте, поскольку из-за большого веса конструкции и сложности сборочно-разборочного процесса этот вид батарей отважится использовать не каждый.

Если вы сомневаетесь в том, смогут ли стены вашего дома или квартиры выдержать ту массу, которая на них «повиснет», но покупка вами уже совершена и обмену, как говорится, не подлежит, приобретите подставки, которые помогут распределить вес батареи и снять часть нагрузки со стены. При их использовании размеры расстояния от пола до батареи должны быть такими, что подставки будут полностью выполнять свою функцию, на это стоит обратить свое внимание.

Как вы увидели, крепление радиаторов отопления к стене – процесс, сложный не только технически, тут важно все – материал стен, выбранный вид батарей, учет расстояний и углов наклона, но все-таки эти сложности не так страшны, если вы все тщательно спланируете и заручитесь поддержкой надежных помощников!

Как установить радиатор отопления, замер, монтаж креплений

От того, как правильно установить радиатор отопления зависит не только внешний вид законченного ремонта, что является главным результатом всей проделанной работы, но и на сколько будет тепло в квартире. Сегодня расскажем, как правильно разметить место установки радиаторов, а также как его повесить на различных видах кронштейнов.

Содержание статьи:

Чтобы установить радиатор отопления на стену из плотных материалов (бетон, кирпич, стеновые блоки), используются радиаторные дюбель-кронштейны, а для установки на стену из гипсокартона или сэндвич-панелей используются угловые кронштейны.

Разметка места установки радиатора отопления

Чтобы правильно установить радиатор отопления, следует рационально разметить место его расположения, особенно под оконным пространством. Для этого следует:

  • замерить высоту от отметки чистого пола до подоконника: допустим 92 см;

  • зная, что высота радиатора 50 см, вычисляем оставшееся пространство: 92-50=42 см;
  • если вы хотите установить радиатор по середине высоты проема, то, делим: 42/2=21 см;

Отступаем от подоконника 21 см и чертим горизонтальную линию при помощи ватерпаса:

От этой линии отступаем 50 см (межосевое расстояние радиатора) и проводим еще одну горизонтальную линию:

Замеряем ширину оконного проема, допустим 135 см, делим пополам: 67,5 см, и проводим вертикальную черту — это середина проема:

Расчет необходимого количества кронштейнов

Теперь нужно поставить метки для кронштейнов.

Нужно помнить, что количество кронштейнов зависит от количества секций радиатора:

  • 3 секции — 2 шт,
  • до 12 секций — 3 шт,
  • свыше 12 секций — 4 шт.

Предположим, что нам требуется установить радиатор отопления с 10 секциями, поэтому нужно 3 кронштейна — 2 сверху и 1 снизу. Верхние кронштейны следует установить, отступив одну секцию от края радиатора, а нижний — по середине радиатора.

Чтобы разметить места под кронштейны, нужно замерить ширину одной секции радиатора, обычно это расстояние составляет 8 см, но, некоторые производители допускают до 7-7,5 см, а это ощутимая разница.

Зная ширину секции, считаем: 8х8=64 см — это расстояние между кронштейнами. 64/2=32 см — это расстояние от вертикальной черты до кронштейна.

Установка анкерного (саблевидного) кронштейна к бетонной стене

Метки готовы — сверлим отверстия, забиваем дюбеля и закручиваем кронштейны.

Так как профильная форма кронштейнов очень замысловатая, поэтому его трудно зафиксировать каким-либо ключом без внешних повреждений. Для этого, при закручивании, можно применить нехитрое приспособление, изготовленное из кусочка 25 полипропиленовой трубы и тройника 25Х20Х25:

Закручивать все кронштейны следует на одинаковое расстояние 10,5-11,5 см от стены до его края:

Если все кронштейны установлены, то нужно ставить на них радиатор и проверить горизонтальность и вертикальность установки ватерпасом. При необходимости, радиатор можно отрегулировать на соответствие уровню, выкручивая или закручивая кронштейны. Горизонтальные уклоны радиатора можно не делать, так как воздух выйдет из радиатора при заполнении системы:

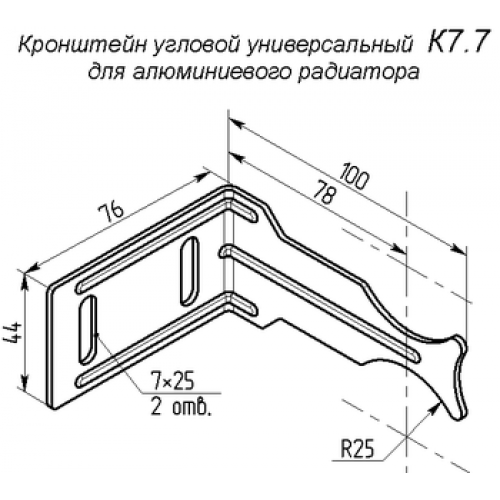

Установка угловых кронштейнов к гипсокартнону

Аналогичным образом размечаются места крепления угловых кронштейнов на профильных панелях и стенах из гипсокартона. Только нужно учитывать, что в месте крепления кронштейнов на гипсокартонной стене, при монтаже перегородки следует поставить деревянную или металлическую закладную.

Установка радиатора отопления на стойках-опорах

Если закладной опоры нету, то радиатор монтировать нельзя, так как кронштейны держаться на гипсокартоне не будут.

В этом случае можно установить его на стойках-опорах, закрепив их к полу. На таких или подобных опорах устанавливают радиаторы перед витражными окнами:

Сохранить

Крепление радиаторов отопления к стене и полу на ножки и кронштейны

Если вы планируете устанавливать батареи отопления самостоятельно, то одним из важных вопросов, который стоит изучить перед тем, как браться за дело, является техника надежного крепления радиаторов к стене. От того, насколько правильно вы выберете крепеж и произведете монтажные работы, зависит спокойствие вас и ваших соседей в течение многих следующих лет. [contents h3 h4]

Стоит ли браться за самостоятельную установку радиаторов

Многие специалисты не рекомендуют ставить радиатор в городской квартире самостоятельно, если вы не имеете хороших навыков в этом деле. Мы склонны присоединиться к этому мнению по ряду причин:

  • Установка радиатора требует определенного времени даже у мастеров. Если у вас нет опыта, времени потребуется намного больше. А на период работ необходимо отключить отопление по всему стояку. Хотя, конечно, можно перенести все на лето, когда теплоносителя в системе нет.
  • Кроме времени, как мы уже говорили, требуется опыт. Подключение радиаторов к системе отопления – дело очень ответственное. Стоит немного недотянуть или перетянуть какое-либо из соединений, и через какое-то время оно может потерять герметичность. Вы зальете горячей водой не только себя, но и соседей.
  • Правильное крепление батареи к стене также имеет очень большое значение. Об этом мы и поговорим далее.

Справедливости ради нужно отметить, что все вышесказанное относится и к выполнению работ в собственном доме. Но в этом случае весь ущерб будет касаться только вас, поэтому степень ответственности все же несколько меньше.

Настенное крепление

В подавляющем большинстве случаев радиаторы отопления крепятся к стене. Их устанавливают под окном, чтобы создать тепловую завесу для потоков холодного воздуха, проходящего через остекление.

Настенное крепление радиатора необходимо выполнять с учетом его веса и материала стены.

Наиболее распространенный вариант крепежа на стену

Самыми тяжелыми являются чугунные батареи. На кирпичную или бетонную стенку их можно повесить, используя стандартные дюбели, а вот в случае деревянной или гипсокартонной поверхности необходимо предусмотреть специальное напольное основание. На него должна приходиться основная нагрузка, а настенный кронштейн в этом случае нужен лишь для поддержания корпуса радиатора в вертикальном положении.

Крепление чугунных радиаторов к стенам из различных материалов

Не менее тщательно нужно выбирать крепеж и для биметаллических радиаторов. Хотя они и немного легче чугунных, нагрузку на поверхность стены могут создать весьма внушительную. В зависимости от веса радиатора также может потребоваться напольный опорный элемент.

А вот алюминиевые радиаторы достаточно легкие, поэтому их можно крепить к любой стене.

Фактически настенное крепление радиатора ничем не отличается, например, от установки кронштейна под плоский телевизор – требования к соответствию типа применяемых материалов те же.

Порядок выполнения работ

Прежде всего, необходимо разметить поверхность стены и определить место, где будет установлен каждый кронштейн. Требования к размещению радиаторов следующие:

  • расстояние от радиатора до подоконника и плоскости пола – не менее 10 см;
  • расстояние от стены до задней поверхности корпуса – не менее 5 см;
  • необходимо обеспечить небольшой наклон по горизонтали, чтобы в верхней части не скапливались пузырьки воздуха;
  • пробки радиатора отопления должны находиться на уровне установки труб подводки теплоносителя.

Количество точек крепления зависит от размеров батареи. Если число секций не более шести, то в кирпичной или бетонной стене достаточно закрепить один кронштейн снизу и два сверху. Для более габаритных радиаторов число точек лучше увеличить на одну в каждом ряду.

Правило крепления батарей с большим количеством секций

После того, как все точки намечены, необходимо просверлить отверстие под дюбели, установить весь крепеж и зафиксировать каждый кронштейн.

После всех операций надежность крепления лучше проверить, приложив ко всем держателям усилие, примерно равное весу радиатора. Кронштейн не должен быть подвижным ни в одном из направлений и не должен сгибаться под действием приложенной нагрузки.

Если вы применяете напольное основание, то требования к жесткости установки настенных элементов несколько ниже – в этом случае они выполняют вспомогательную функцию.

Необходимые отступы при монтаже радиатора в нише

После проверки можно вешать радиатор на закрепленные держатели и производить подключения магистральных труб отопления.

Напольная установка

Напольный монтаж радиаторов встречается гораздо реже и может быть обусловлен несколькими причинами:

  • на стене нет ниши необходимых размеров. Например, помещение имеет окно большой площади, под которым недостаточно места под радиатор;
  • по эстетическим соображениям. Особенности применяемых дизайн-радиаторов или общий стиль оформления комнаты может потребовать установку батареи на ножки или на специальный напольный постамент.

Напольное крепление имеет ряд преимуществ, среди которых быстрота, надежность и возможность размещения любых, в том числе и самых тяжелых, видов батарей отопления.

Крепление для массивного радиатора

Процесс крепления радиатора к полу не слишком сильно отличается от настенного. Поскольку пол – это изначально жесткая и твердая поверхность, то проблем с выбором материалов здесь нет – можно использовать стандартный крепеж.

Единственное исключение – деревянные полы в загородных домах, в таких случаях для особо тяжелых радиаторов лучше подстраховаться и постараться использовать хотя бы один настенный кронштейн для уменьшения нагрузки на лаги.

Перед тем, как установить радиатор, необходимо разметить место под каждый напольный кронштейн, а затем при помощи крепежных элементов надежно зафиксировать все держатели на поверхности пола. Если радиатор имеет небольшой вес, то в его комплекте вместо массивных кронштейнов могут оказаться небольшие ножки, крепление которых производится аналогично.

Вариации напольных кронштейнов для монтажа радиаторов

Теперь осталось только тщательно закрепить на установленные элементы корпус радиатора и подключить необходимые коммуникации.

Помните, что все резьбовые соединения нужно выполнять с определенным усилием, превышать которое опасно. Поэтому лучше заранее запастись динамометрическим ключом и найти в инструкции соответствующие значения затягивающих моментов.

Самостоятельная замена батарей отопления позволит вам не только сэкономить определенную сумму денег, но и получить полную уверенность в надежности и качестве вашей системы отопления. Но для того, чтобы ее дальнейшая эксплуатация не приносила ненужных волнений, лучше подойти к вопросу крепления радиаторов с максимальным вниманием и аккуратностью.

Напоследок предлагаем вам ознакомиться с видео, где подробно рассмотрен процесс подготовки радиатора к монтажу, а также его крепление к стене:

Крепление для радиаторов отопления – требования по ГОСТу, виды навесов и техника монтажа

Первый вопрос, с которым сталкивается человек собирающийся поменять в доме батареи – это, какое крепление для радиаторов отопления выбрать? Ведь как самих батарей, так и кронштейнов под них существует довольно много, а те, что идут в комплекте зачастую самые дешевые и не под все стены подходят. Дальше мы с вами разберем, какие крепления для батарей существуют и как их правильно подобрать, а самоделкиным я расскажу, как навесить батарею своими руками в соответствии с нормативами.

Крепление для батарей радиаторов отопления подбирается по таким требованиям, как вес и модель батареи, плюс материал стены.

Что нам говорят нормативы

Крайне редко инструкция, которая идет к агрегату содержит подробные рекомендации по монтажу. Производители считают, что батарею будут навешивать профессионалы, соответственно им достаточно только технических характеристик радиатора.

Мы же с вами постараемся разобраться в исходных документах. На данный момент все вопросы по радиаторам регламентируют 2 документа – это ГОСТ 31311-2005 «Приборы отопительные» и СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Пересказывать документы нет смысла, вы их можете найти в сети, поэтому мы с вами пройдемся только по моментам, касающимся установки радиаторов.

Иллюстрации Рекомендации
  Центральная осевая.

·         Прежде всего, запомните – вертикальная центральная осевая линия оконного проема должна совпадать с центральной осевой линией радиатора;

·         Желательно чтобы по ширине радиатор занимал около 75 % от ширины оконного проема.
  Зазоры.

·         Минимальный зазор между полом и батареей составляет 60 мм;

·         Минимальный зазор между батареей и нижней кромкой подоконника составляет 50 мм.
  Нормативы.

·         Четко фиксированного зазора между стеной и радиатором нет. Минимум, который рекомендуется в ГОСТах составляет 25 мм, максимум 50 мм. Больше делать можно, а вот меньше, не желательно, так как нарушается циркуляция воздуха;

·         По вопросу, сколько креплений нужно для радиатора отопления СНиП 3.05.01-85 говорит, что под монтаж батарей размером до 8 секций достаточно 2 кронштейнов по верхней оси и 1 по нижней;

·         Дальше при добавлении каждых последующих 5 секций, добавляется по 1 кронштейну сверху и снизу;

·         Под напольную батарею используется стойка для крепления радиатора. Количество таких стоек подбирается аналогично навесному варианту, то есть, на радиатор до 8 секций идут 2 стойки и дальше добавляется по 1 стойке на каждые 5 секций.







Совет: чтобы увеличить теплоотдачу, перед монтажом батареи оклейте стену фольгой, а лучше фольгированным утеплителем типа рулонного вспененного полиэтилена (пенофол) или пенопласта. В этом случае достаточно фольгированного утеплителя толщиной 5 – 7 мм.

Фольгированный утеплитель на стене под радиатором значительно увеличивает теплоотдачу.

Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

Варианты крепежа.

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Совет: спаренные кронштейны бывают с фиксированным и регулируемым расстоянием между крюками и если вы еще точно не решили, какую именно модель чугунной батареи будете покупать, то берите регулируемые навесы их можно подогнать по месту.

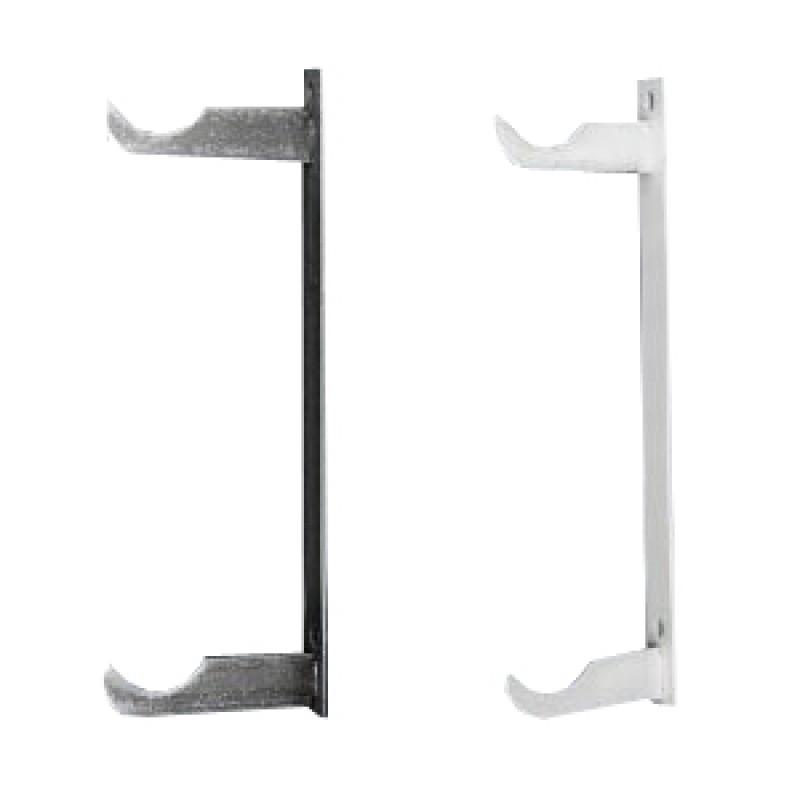

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ».

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

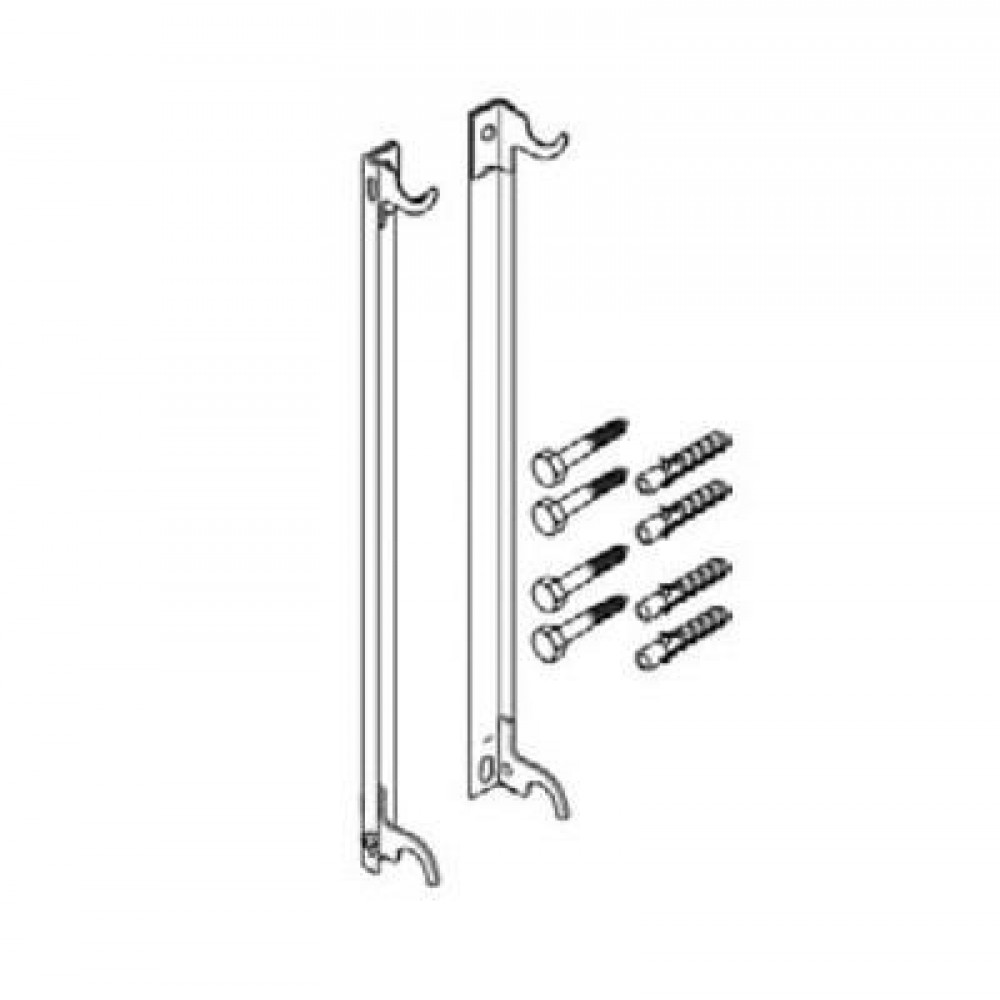

Навес в виде уголка под стальную батарею.

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

Как навесить батарею

Сама инструкция предельно проста, в принципе я о ней уже рассказал – просверливаете перфоратором отверстие в стене и привинчиваете кронштейн. Но есть нюансы, связанные с подготовкой.

Современные навесы с промежуточной фиксацией радиатора.

Так если вы навешиваете батарею в многоэтажном доме с центральным отоплением, то перед монтажом вам нужно будет пригласить слесарей из местного ЖЭКа. Они отключат стояк и спустят с него воду.

Как это ни странно прозвучит, но батареи лучше менять во время отопительного сезона. В этом случае вы сразу увидите огрехи в своей работе и сможете их быстро устранить. А если поставить батарею летом, то когда пустят воду и поставят дом под давление, любая оплошность при монтаже может обернуться порывом и не факт, что в это время кто-то будет дома.

Любой радиатор устанавливается строго по уровню.

Теперь несколько слов о том, как разметить крепления под радиаторы:

  1. Первой по отвесу наносится центральная осевая линия;
  2. Дальше перпендикулярно осевой нужно провести горизонталь на которой будут монтироваться верхние кронштейны;
  3. Если снизу у вас только 1 кронштейн, то он монтируется на вертикальной осевой;
  4. Если нижних кронштейнов несколько, то внизу проводится такая же горизонталь, как и сверху и на ней размечаются точки монтажа навесов.

Вариант разметки под установку радиатора.

Вывод

Самостоятельная установка радиаторов отопления не такая уж сложная задача. Руководствуясь советами данными выше и информацией на видео в этой статье вы вполне сможете с этим справиться. А если остались какие-либо вопросы, добро пожаловать в комментарии, чем смогу, помогу.

Установить радиатор своими руками вполне реально.

Вам также будет интересно почитать

Крепление чугунных радиаторов на кронштейны

Крепление чугунных радиаторов

Разделы статьи:

Чугунные радиаторы отопления пользуются не меньшей популярностью, чем биметаллические или алюминиевые. Их отличие от других батарей в том, что они намного долговечнее, имеют большую инертность нагрева и ещё кое-какие достоинства.

Поэтому и неудивительно, что в частных домах до сих пор устанавливают чугунные радиаторы. Но, пожалуй, единственным серьёзным их недостатком, является вес, который во много раз больше чем у алюминиевых и даже металлических радиаторов отопления.

Это доставляет массу трудностей при подъёме чугунных батарей на верхний этаж многоэтажки и при их установке, где, к слову, нужно обладать не только сноровкой, но и недюжей физической силой.

Крепление чугунных радиаторов

Сам процесс крепления чугунных радиаторов мало, чем отличается от установки батарей сделанных из других материалов. Однако кое-какие отличия всё-таки имеются, а связаны они, прежде всего, с количеством кронштейнов и местами их монтажа.

Перед установкой чугунного радиатора, следует убедиться, что в комплекте к нему, присутствуют:

  1. Одна заглушка, которая устанавливается внизу батареи с левой или правой её стороны в зависимости от места подключения обратки и подачи;
  2. Крана Маевского, который ставится только в верхней части радиатора отопления, опять же, неважно, правая это сторона или левая;
  3. Двух штуцеров на полдюйма с накидными гайками для подключения труб отопления.

Также, нужны будут кронштейны для чугунных радиаторов и пластиковые дюбеля к ним. Кронштейны должны быть изготовлены из металла, в виде крючков, со слабо выраженной резьбой на концах. Тем не менее, именно она позволяет накрутить или забить кронштейн в установленный пластмассовый дюбель.

Установка чугунных батарей

Итак, определившись с тем, где будет стоять чугунная батарея, можно приступать к самостоятельному её монтажу на стену. Сначала нужно выполнить разметку, для чего при помощи строительного уровня и рулетки, место установки радиатора делится напополам, вертикальной линией.

Здесь лучше сразу предусмотреть небольшой уклон чугунной батареи от крана маевского. Другими словами говоря, та сторона, где будет стоять кран Маевского, должна быть немного приподнята, для лучшего развоздушивания батареи.

Затем определяется высота установки чугунного радиатора от пола, как правило, это 10-15 см. Делать меньшую высоту батареи от пола не рекомендуется, так как нужна хорошая конвекция (движение) воздуха снизу вверх. Для удобства, можно также обозначить и низ радиатора, горизонтальной линией.

Расстояние между кронштейнами чугунных радиаторов по высоте — 50 см. Но лучше выполнить предварительный замер, чтобы убедиться в своей правоте. Затем нужно будет вычислить места установки кронштейнов на радиаторе, по горизонтали. Как правило, для этого достаточно отступить по одной секции с боковых сторон отопительного прибора.

Для пущей надёжности, ведь вес чугунных радиаторов не маленький, следует предусмотреть установку кронштейнов и по центру (снизу и вверху) отопительного прибора. Теперь остается перенести размеры на стену, после чего можно бурить отверстия под дюбеля и завершать процесс установки чугунных батарей.

Кронштейны для стальных, чугунных, алюминиевых и биметаллических батарей

Тепло в доме, квартире является одним из элементов комфорта и уюта. Потому стоит серьёзно подойти к установке отопительной системы, согласно теплотехническому расчёту, подбору обогревательных устройств и надёжному их крепежу.

Вне зависимости от того, какой материал лежит в основе изготовления батареи, монтаж этого отопительного устройства будет производиться по аналогии. Разница лишь в используемых кронштейнах для радиаторов отопления.

Монтаж под окном осуществляется исходя из конкретных размерных ограничений: минимальная высота над полом равна 8-12 сантиметров, до задней стенки 3-5 сантиметров, а до подоконников – 6-10. Заранее стоит определить место установки и нужные инструменты для крепежа.

Батареи могут требовать различное количество крепёжных инструментов, всё зависит от длины отопительной конструкции. Специалисты уверяют, что даже для устройства из 8-10 секций, хватает двух верхних и одного нижнего кронштейна. Если батарея удлиняется в среднем на 6 секций чугунных либо до 10 алюминиевых, то автоматически увеличивается необходимое количество опорных держателей на один верхний и один нижний.

Кронштейны для крепления радиаторов отопления

Советы по разметке

Самым правильным будет размещение радиатора по центру оконного проёма. Требуется вычислить середину и уровнем пометить вертикаль в данном месте. Последующая разметка будет зависеть от разводки. А именно:

При нижней разводке необходимо отметить верхнюю границу монтажа обогревательного устройства (горизонтальная линия, которая параллельна поверхности полов).
При боковом подключении большую роль играет место, где находится подводящая труба (зачастую, верхняя). Потому помечаем горизонталь по оси подводящей трубы. Нужно замерить промежуток между точками крепления на батарее и перенести на помеченные горизонтали.

Для верной и качественной установки отопительного устройства, нужно подобрать необходимый кронштейн.

Крепление для чугунных батарей

Кронштейн литой под чугунный радиатор, чугунный литой

При установке кронштейнов для батарей отопления из чугуна, стоит быть предельно внимательным. Перед началом работ нужно произвести все расчёты, перепроверить их неоднократно. Ведь материал выполнения радиатора довольно тяжёлый, и из-за этого даже самая, казалось бы, незначительная погрешность может стать причиной неприятного последствия. При монтаже радиатора нужно применять регулируемый кронштейн для радиаторов отопления из чугуна большой толщины. Использование именно такого прибора очень важно, потому что он даёт возможность изменять расстояние между прибором обогрева и стеной.

Способ крепления чугунных радиаторов к стене зависит от материала основания. В случае гипсокартонного либо деревянного основания, помимо кронштейнов для батарей из чугуна должна быть подставка, функция которой в компенсации большого веса устройства.

Отметить точки для будущих отверстий можно и самому, однако для монтажа отопительного устройства нужен будет напарник, в особенности, если батарея имеет несколько секций. Для уверенности в качестве крепежа, специалисты советуют приобретать кронштейны для крепления радиаторов отопления к стене из Германии либо Австрии. Цена на них, конечно, немного выше, но зато вы можете не беспокоиться за их надёжность.

Кронштейн напольный регулируемый для чугунных радиаторов из стали

Крепления для алюминиевых радиаторов отопления

Кронштейны для алюминиевых радиаторов обязаны иметь определённую длину. Данные конструкции характеризуются довольно маленьким весом и не имеют дополнительных элементов. Устройства из подобного материала не выдержат тяжёлых и больших отопителей, потому монтаж её производить можно на любом типе поверхности.

В процедуре монтажа нет ничего того, что будет не под силу сделать без помощников. Нужно лишь верно сделать разметку и крепление конструкции на поверхности. Какой бы ни был материал в качестве основы пола либо стены, радиаторы из алюминия не требуют дополнительных креплений.

Кронштейны регулируемые для радиаторов Rifar

Внешне кронштейны для биметаллических радиаторов отопления напоминают те, что применяются и в случае монтажа чугунного отопителя, однако производятся не такими массивными.

Как правило, они делаются в виде угловых универсальных изделий. Выемка, предназначенная под проход коллектора, делается и снизу, и сверху. Это даёт возможность производить монтаж его слева либо справа.

Стоит сказать, что биметаллические батареи не производятся в напольных версиях. Однако кронштейн для радиаторов напольный универсальный на рынке найти можно (если кто-то пожелает выполнить из них напольную конструкцию).

Крепёжные изделия устанавливаются на полу, на них ставится батарея. Как правило, подобный монтаж осуществляют в том случае, когда межкомнатные перегородки в доме сделаны из непрочных материалов (они могут быть газобетонные, гипсокартонные и пр.), что не очень хорошо держат различные типы крепежных элементов.

Стеклянные стены, которые сейчас в моде, тоже не совсем пригодны для установки какого бы то ни было обогревательного оборудования. В таких случаях от батарей стоит отказаться, их же можно заменить тёплыми полами, либо отопительными конструкциями трубчатой формы, устанавливаемыми на полу, либо ретро-чугунными отопителями.

Универсальный кронштейн для радиатора для регулировки вдоль и поперёк поверхности стены

Кронштейны для батарей из стали

Говоря про крепление для стальных радиаторов, стоит знать, что группа подразделяется на ещё две большие группы. В первую входят обогревательные устройства панельные. Во вторую же – батареи трубчатого типа. Им необходимы разные типы крепежа.

Батареи первой группы имеют приваренные скобы (со стороны, которая обращена к стене помещения). Они дают возможность вешать их на установленные крюки. Кронштейны для отопительного оборудования панельного типа отличаются особой формой, которая рассчитана конкретно под скобы, о которых шла речь ранее.

Монтаж подобных батарей подразумевает жёсткий контроль вертикали помещения, так как одновременно минимум четыре скобы необходимо сразу насадить на крюки. Из-за этого, при решении вопроса об установке панельных отопителей, используют не так часто указанную ранее схему, как стандартные кронштейны для панельных радиаторов (классический представитель – ЛК-КС 30-50).

Помните, что выбор кронштейнов для крепежа радиаторов отопления к стене или полу зависит от материала изготовления отопительного устройства. После установки, батареи стоит связать друг с другом при помощи трубопроводов, и в конце – с котлом.

Настенные радиаторы по выгодной цене - Выгодные предложения на настенные радиаторы от глобальных продавцов настенных радиаторов

Отличные новости !!! Вы попали в нужное место для настенных радиаторов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти настенные радиаторы верхнего уровня в кратчайшие сроки станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили настенные радиаторы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в настенных радиаторах и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести радиаторы для стен по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Алюминий 25 мм по лучшей цене - Выгодные предложения на алюминий 25 мм от мировых продавцов алюминия 25 мм

Отличные новости !!! Вы находитесь в нужном месте для алюминия 25 мм. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот 25-миллиметровый алюминиевый корпус в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 25-миллиметровый алюминий на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в 25-миллиметровом алюминии и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Aluminium 25mm по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Чугунные настенные стойки для радиаторов | Кронштейны радиатора

Следующим шагом после покупки чугунных радиаторов будет их установка. В UKAA мы рекомендуем устанавливать кронштейны радиаторов при установке самих радиаторов.Стеновые опоры из чугуна предназначены для крепления радиатора к стене, предотвращая риск его опрокидывания. Наши чугунные кронштейны для радиаторов также защитят ваши трубопроводы. Ваш радиатор будет иметь определенное количество секций; если у вас 10 секций, вам понадобится всего одна стенная стяжка, чтобы надежно прикрепить ее к стене. Если у вашего радиатора более 10 секций, вам понадобится как минимум два кронштейна для радиатора. При установке поперечин радиатора убедитесь, что они установлены по центру и ближе к верхней части радиатора - это придаст им максимальную прочность и устойчивость, а также сделает стену менее заметной для глаз.

У нас в наличии есть два типа чугунных перегородок радиаторов:

  1. Задние чугунные настенные распорки радиатора - эта опция означает, что кронштейн радиатора менее заметен и более доступен.
  2. Чугунные кронштейны для радиатора, устанавливаемые спереди - создают декоративный элемент в вашей комнате и доступны в различных цветах, подходящих к вашему радиатору или клапанам.

Чугунные стойки радиатора, установленные сзади

При установке радиаторов задние настенные распорки устанавливаются с задней стороны металлического радиатора и не видны спереди - незаметный вариант для аккуратного внешнего вида.Выберите опору для стены из цинка или нержавеющей стали. Стеновая опора радиатора должна быть установлена ​​рядом с верхней частью радиатора для максимальной прочности, так как она предназначена для захвата задней части радиатора и прикрепления ее к стене. Присев на корточки и взглянув на радиатор, вы увидите крепление на стене, установленное сзади.

Передние кронштейны радиатора

Передние кронштейны радиатора видны спереди радиатора.Они идеально подходят, если вы хотите придать стойке стены особый вид, сочетая или дополняя отделку существующего радиатора. Мы гордимся тем, что можем точно согласовать всю отделку радиаторных клапанов с вашими новыми чугунными настенными кронштейнами для крепления радиаторов.

Подвесные кронштейны для настенного монтажа радиатора из чугуна

Для радиаторов без установленных ножек мы также предлагаем подвесные кронштейны, которые подходят для настенного монтажа.Carron построит радиатор, используя средние секции специально для вашего радиатора, если вам не нужны ножки.

Посмотреть наши чугунные стенки радиатора

Посмотрите наши передние и задние настенные распорки для чугунных радиаторов:

Настенное крепление Carron LD055, установленное сзади

Настенное крепление Carron LD056, установленное сзади

Настенное крепление из роскошной полированной латуни, установленное спереди

Настенное крепление из роскошной оловянной плитки, установленное спереди

Показано установленное сзади шестигранное настенное крепление

Ознакомьтесь с нашим полным ассортиментом чугунных радиаторов сегодня и закажите чугунные перегородки радиаторов с той отделкой, которая вам нужна сегодня!

Вертикальные радиаторы | Дизайнерские радиаторы

перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новый в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Выставочный зал кухонь
        • Посмотреть все диапазоны
        • Продажа кухни
        • Кухня Галерея
        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки
        • Раковины из гранита и композитных материалов
        • Установки для утилизации отходов
      • Бытовая техника
        • Духовки
        • Варочные поверхности
        • Плиты
        • Вытяжки
        • Холодильники и морозильники
        • Посудомоечные машины
      • Обувь для скинали
      • Шкафы
        • Кухонные гарнитуры
        • Декоративные панели
        • Двери для бытовой техники
        • Цоколи и карнизы
        • Винные шкафы
      • Столешницы и Тумбы
        • Столешницы из ламината
        • Столешницы из массива дерева
        • Подставки

Свойства алюминия

Физические свойства алюминия

основной Физические свойства алюминия и алюминиевого сплава, которые пригодны для использования:

Эти алюминиевые свойства представлены в таблицах ниже [1].Их можно рассматривать только как основу для сравнения сплавов и их состояний и не следует использовать для инженерных расчетов. Это не гарантированные значения, так как в большинстве случаев это средние значения для продуктов разных размеров, форм и способов изготовления. Следовательно, они могут не точно соответствовать продуктам всех размеров и форм.

Номинальные значения популярных плотностей алюминиевых сплавов представлены в отожженном состоянии (О). Различия в плотности из-за того, что сплавы, которые имеют различные легирующие элементы в разном количестве: кремний и магний легче алюминия (2,33 и 1,74 г / см 3 ), а железо, марганец, медь и цинк - тверже (7,87; 7,40; 8,96 и 7,13 г / см 3 ).

Влияние глинозема и физических свойств, в частности его плотности, на структурные характеристики алюминиевых сплавов см. Вот.

Алюминий как химический элемент

  • Алюминий Это третий по распространенности - после кислорода и кремния - среди примерно 90 химических элементов, которые содержатся в земной коре.
  • Среди металлических элементов - он первый.
  • Этот металл обладает множеством полезных свойств, физических, механических, технологических, благодаря которым он широко используется во всех сферах жизнедеятельности человека.
  • Алюминий - ковкий металл, имеющий серебристо-белый цвет, легко обрабатывается большинством методов обработки металлов давлением: прокаткой, волочением, экструзией (прессованием), ковкой.
  • Его плотность - удельный вес - около 2,70 граммов на кубический сантиметр.
  • Чистый алюминий плавится при температуре 660 градусов по Цельсию.
  • Алюминий обладает относительно высокой теплопроводностью и электропроводностью.
  • В присутствии кислорода всегда покрывается тонкой невидимой оксидной пленкой.Эта пленка практически непроницаема и обладает относительно высокими защитными свойствами. Поэтому алюминий обычно показывает стабильность и долгий срок службы в нормальных атмосферных условиях.

Сочетание свойств алюминия и его сплавов

Алюминий и его сплавы обладают уникальным сочетанием физических и других свойств. Он изготовлен из алюминия с использованием одного из самых универсальных, экономичных и привлекательных строительных и потребительских материалов. Алюминий используется в очень широком диапазоне - от мягкой, очень пластиковой упаковочной пленки до самых сложных космических проектов.Алюминий считается вторым после стали среди множества конструкционных материалов.

низкая плотность

Алюминий - одно из самых легких промышленных сооружений. Плотность алюминия примерно в три раза ниже, чем у стали или меди. Это физическое свойство обеспечивает высокую удельную прочность - прочность на единицу веса.

Рисунок 1.1 - Удельный вес алюминия по сравнению с другими металлами [3]

Рисунок 1.2 - Влияние легирующих элементов на прочностные свойства, твердость, хрупкость и пластичность
[3]

Рисунок 1 - Прочность на единицу плотности алюминия в сравнении с различными металлами и сплавами [3]

Рисунок 2 - Кривые растяжения алюминия в сравнении с различными металлами и сплавами [3]

Таким образом, алюминиевые сплавы широко используются в транспортном машиностроении для увеличения грузоподъемности автомобилей и экономии топлива.

  • паром-катамарана,
  • нефтеналивных танкеров и
  • Самолетов
  • -

Вот лучшие примеры использования алюминия на транспорте.


Рисунок 3 - плотность алюминия в зависимости от чистоты и температуры [2]

коррозионная стойкость

Алюминий обладает высокой коррозионной стойкостью за счет тонкого слоя оксида алюминия на его поверхности. Эта оксидная пленка образуется мгновенно, как только свежая поверхность алюминия входит в контакт с воздухом (рисунок 4).Во многих случаях это свойство позволяет использовать алюминий без специальной обработки поверхности. Если необходимо дополнительное защитное или декоративное покрытие, применяется анодирование или окраска поверхности.


Рисунок 4
а - естественное оксидное покрытие на сверхчистом алюминии;
б - алюминий чистотой от коррозии 99,5% с естественным оксидным покрытием
коорозионно в агрессивных средах [2]

Рисунок 5.1 - Влияние легирующих элементов на коррозионную стойкость и усталостную прочность [3]

Рисунок 5.2 - точечная коррозия (точечная коррозия) алюминиевых листов
из сплава 3103 в различных агрессивных средах [3]

Прочность

Механические свойства чистого алюминия довольно низкие (рисунок 6). Однако эти механические свойства могут сильно возрасти, если в легирующие элементы добавить алюминий и, кроме того, он подвергнется термическому (рисунок 6) или деформационному (рисунок 7) упрочнению.

Типичные легирующие элементы включают:

  • марганец,
  • Кремний
  • ,
  • медь,
  • магний,
  • и цинк.


Рисунок 6 - Влияние чистоты алюминия на его прочность и твердость [2]


Рисунок 7 - Механические свойства деформируемых высокочистых алюминиево-медных сплавов
в различных состояниях [2]
(О - отожженный, W - сразу после отпуска, Т4 - естественно состаренный, Т6 - искусственно состаренный)

Рисунок 8 - Механические свойства алюминия 99,50%
в зависимости от степени холодной деформации [2]

Рисунок 2 - Влияние легирующих элементов на плотность и модуль Юнга [3]

Стойкость при низких температурах

Известно, что сталь становится хрупкой при низких температурах.Кроме того, алюминий при низких температурах увеличивает свою прочность и сохраняет высокую вязкость. Именно это физическое свойство позволило использовать его в космических аппаратах, в условиях работы в холодном пространстве.

Рисунок 9 - Изменение механических свойств алюминиевого сплава 6061
при понижении температуры

Теплопроводность

Алюминий проводит тепло в три раза быстрее, чем сталь. Это физическое свойство очень важно в теплообменниках для нагрева или охлаждения рабочей среды.здесь - широкое применение алюминия и его сплавов в посуде, кондиционерах, примышленных и автомобильных теплообменниках.

Рисунок 10 - Теплопроводность алюминия по сравнению с другими металлами [3]

отражательная способность

Алюминий - отличный отражатель лучистой энергии во всем диапазоне длин волн. Это физическое свойство позволяет использовать его в устройствах, которые работают против ультрафиолетового спектра через видимый спектр, инфракрасного спектра и тепловых волн, а также таких электромагнитных волн, как радиоволны и радиолокационные волны [1].

Алюминий обладает способностью отражать более 80% световых волн, что обеспечивает широкое применение в осветительных приборах (рисунок 11). Благодаря своим физическим свойствам используется в теплоизоляционных материалах. например, алюминиевая кровля отражает большую часть солнечного излучения, что обеспечивает прохладу в помещении летом и, в то же время, сохраняет тепло в помещении зимой.


Рисунок 11 - Отражающие свойства алюминия [2]


Рисунок 12 - Эмиссионные и отражающие свойства алюминия с различной обработкой поверхности [3]


Рисунок 13 - Сравнение отражающих свойств различных металлов [3]

электрические свойства

  • Алюминий - один из двух доступных металлов, которые обладают достаточно высокой электропроводностью, чтобы применять их в качестве электрических проводников.
  • Электропроводность «электрического» алюминия марки 1350 составляет около 62% от международного стандарта IACS - электропроводность отожженной меди.
  • Однако удельный вес алюминия составляет лишь треть от удельного веса меди. Это означает, что он тратит вдвое больше электроэнергии, чем медь того же веса. Это физическое свойство обеспечивает алюминий, широко используемый в высоковольтных линиях электропередачи (ЛЭП), трансформаторах, электрических автобусах и электрических лампах.


Рисунок 14 - Электрические свойства алюминия [3]

магнитные свойства

Алюминий не намагничивается в электромагнитных полях. Это делает его полезным для защиты оборудования от воздействия электромагнитных полей. Еще одно применение этой функции - компьютерные диски и параболическая антенна.


Рисунок 15 - Намагниченный алюминиевый сплав AlCu [3]

токсические свойства

Это свойство алюминия - отсутствие токсичности - было обнаружено в начале его промышленного освоения.Именно это свойство алюминия позволило использовать его для изготовления кухонной утвари и техники, не оказывая вредного воздействия на организм человека. Алюминий с его гладкой поверхностью легко чистится, при готовке важно обеспечить высокую гигиену. Алюминиевая фольга и контейнеры широко и безопасно используются при упаковке прямого контакта с пищевыми продуктами.

звукоизоляционные свойства

Это свойство позволяет использовать алюминий при выполнении акустических потолков.

Способность поглощать энергию удара

Алюминий имеет модуль упругости в три раза меньше, чем сталь.Это физическое свойство делает его большим преимуществом для изготовления автомобильных бамперов и других средств защиты автомобилей.

Рисунок 16 - Автомобильные алюминиевые профили
для поглощения энергии удара при аварии

огнезащитные свойства

Алюминиевые детали не образуют искр при ударах друг о друга, а также о других цветных металлах. Это физическое свойство используется при повышенных мерах пожарной безопасности конструкции, например, на морских нефтяных вышках.

В то же время при повышении температуры выше 100 градусов Цельсия прочность алюминиевых сплавов значительно снижается (рисунок 17).

Рисунок 17 - Прочность на растяжение алюминиевого сплава 2014-T6
при различных температурах испытаний [3]

Технологические свойства

Легкость, с которой алюминию можно придать любую форму - удобоукладываемость, это одно из важнейших его преимуществ. Очень часто он может успешно конкурировать с более дешевыми материалами, с которыми намного сложнее обращаться:

  • Этот металл можно формовать любым способом, который известен металлургу, литейному делу.
  • Его можно свернуть до толщины фольги или более тонких листов бумаги.
  • Алюминиевые пластины можно штамповать, растягивать, устанавливать и формовать всеми известными методами обработки металлов давлением.
  • Алюминий поддается любой ковке
  • Алюминиевый провод
  • , вытянутый из круглого стержня, затем может быть вплетен в электрические кабели любого типа и размера.
  • Нет ограничений по форме профилей, в которых он изготовлен из данного металла экструзией (прессованием).

Рисунок 18.1 - литье алюминия в песчаные формы

Рисунок 18.2 - Непрерывная разливка-прокатка алюминиевой полосы [5]

Рисунок 18.3 - Десантная операция при изготовлении алюминиевых банок [4]

Рисунок 18.4 - операция ковки алюминия

Рисунок 18.5 - Алюминий холодного волочения


Рисунок 18.6 - Прессование (экструзия) алюминия

Источники:

  1. Алюминий и алюминиевые сплавы.- ASM International, 1993.
  2. .
  3. А. Свердлин Свойства чистого алюминия // Справочник по алюминию, Vol. 1 / под ред. G.E. Тоттен, Д.С. Маккензи, 2003 г.,
  4. ТАЛАТ 1501
  5. ТАЛАТ 3710

Алюминий: применение, применение - Металпедия

Алюминий: применение, применение - Металпедия
  • Поскольку алюминий имеет огромные запасы по всему миру и обладает множеством превосходных свойств, он широко используется в промышленности и в повседневной жизни.
  • В зависимости от свойств, его основные области применения следующие.
  • Плотность алюминия составляет 2,7 г / см³ (одна треть от плотности железа и меди), он обладает хорошей пластичностью, а его электропроводность составляет две трети от меди, а его качество составляет лишь одну треть от меди. Кроме того, его цена сравнительно дешевая, поэтому он широко используется при производстве шин высокого напряжения, электрических кабелей и в радиопромышленности.
  • Хотя его плотность невелика, плотность и твердость алюминиевого сплава хорошие. Поэтому алюминиевый сплав широко используется в обрабатывающей промышленности, например, в самолетах, автобусах, поездах и кораблях. Более того, ракеты-носители космических кораблей, как и спутники, также были изготовлены из большого количества алюминия и алюминиевых сплавов.
  • Алюминий является хорошим проводником тепла (его теплопроводность в три раза больше, чем у железа), и многие различные виды теплообменников, теплоотводящих материалов и кухонных плит в промышленности изготавливаются из алюминия.
  • Алюминий обладает хорошей пластичностью (уступая только золоту и серебру), и его можно превратить в алюминиевую фольгу (тоньше 0,01 мм) при температурах от 100 ℃ до 150 ℃, что означает, что он широко используется в упаковке (все от сигарет до банок для конфет и напитков). Кроме того, алюминиевую фольгу можно свернуть в алюминиевую проволоку и полосы, а также другие алюминиевые изделия.
  • Коррозионная стойкость может быть превосходной благодаря тонкому поверхностному слою оксида алюминия, который образуется, когда металл подвергается воздействию воздуха.Поэтому алюминий всегда используется в производстве химических реакторов, медицинского оборудования, холодильного оборудования, установок нефтепереработки, нефте- и газопроводов и т. Д.
  • Термит обычно используется для плавления тугоплавких металлов и сварных рельсов.
  • Алюминий используется в качестве раскислителя в процессе выплавки стали.
  • Когда алюминиевый порошок смешивают с графитом и диоксидом титана (или другими оксидами металлов с высокой температурой плавления) в правильных соотношениях, а затем смесью наносят на металл с последующим высокотемпературным прокаливанием, в результате получают высокотемпературную металлокерамику, которая играет важную роль в ракетных технологиях.
  • При сгорании алюминия в кислороде выделяется много тепла и ослепления, поэтому его часто используют при производстве взрывчатых смесей, таких как аммиачно-алюминиевое взрывчатое вещество (смесь нитрата аммония, угольного порошка, алюминиевого порошка, технического углерода и других горючих смесей. органического вещества), горючей смеси (например, бомб и снарядов, «сделанных из термита», которые можно использовать для атаки сложных целей или танков, артиллерии и т. д.) и осветительной смеси (например, содержащей 68% нитрата бария, алюминиевый порошок и шеллак, от 28% до 4%).
  • Алюминиевый порошок имеет красивый серебристый блеск (обычно металлические порошки имеют черный цвет), поэтому его обычно используют для покрытия и называют серебряной или серебряной краской, чтобы защитить изделия из железа от коррозии.
  • Когда алюминий находится при низких температурах, вместо того, чтобы быть хрупким, его интенсивность увеличивается без хрупкости, поэтому он является идеальным материалом для использования в устройствах при низких температурах, таких как холодильные камеры, морозильные камеры, антарктические снегоходы и окисление при производстве водорода. единицы.
  • Алюминиевый лист имеет отличные отражающие характеристики (лучше, чем серебро, по отражению ультрафиолета). И чем выше чистота алюминия, тем лучше его отражательная способность, поэтому он обычно используется в производстве высококачественных зеркал, таких как отражатели для солнечных батарей.
  • Некоторые пищевые добавки также содержат металлический алюминий, например, квасцы, разрыхлители и разрыхлители. Такие добавки также используются в некоторых жареных тестах, булочках на пару, шелковой лапше и некоторых воздушных пище (картофельных чипсах).
  • Алюминий обладает отличными звукопоглощающими характеристиками, поэтому в потолках радиостудий и современных крупномасштабных внутренних конструкциях обычно используется алюминий.
  • В домашних условиях из-за своего звукопоглощающего эффекта дверные и оконные рамы всегда изготавливаются из алюминиевого сплава.
  • Поскольку запасы алюминия в земной коре изобилуют, и он имеет определенные преимущества по сравнению с другими металлами, он будет широко использоваться и в будущем.Например, производители обсуждают возможность использования большего количества алюминиевого сплава вместо стали, чтобы сделать автомобили легче. По мере развития технологий изделия из алюминиевого сплава быстро найдут применение в новых областях, выходящих за рамки традиционных областей аэрокосмической промышленности, транспорта, электроники, электричества и строительства.
  • О нас Связаться с нами
  • Metalpedia - это некоммерческий веб-сайт, цель которого - расширить знания о металлах и предоставить пользователям обширную справочную базу данных.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
